Освещение в гараже своими руками 12 вольт: как сделать свет своими руками, светодиодная иллюминация с прожекторами, автономное электричество в смотровой яме

Автономное освещение в гараже — 3 рабочих способа. Какой лучше и дешевле. Аккумуляторное освещение на 12В.

Гараж для многих мужчин является не только помещением для крытой стоянки машины, но и полноценным рабочим местом.

Автолюбители ежедневно проводят в нем многие часы своей жизни, причем не только для ремонтных работ. Окна в таких местах не предусмотрены, поэтому полноценное освещение здесь выходит на первый план.

Однако в этом и кроется главная проблема. Подключить свой гараж к электросетям для большинства представляется неразрешимой проблемой.

Возникает либо масса препонов с документами, либо элементарно поблизости этих самых электросетей попросту нет. Но не стоит расстраиваться, ведь существует несколько простых способов осветить свою гаражную постройку, даже не имея под боком линий электропередач.

Выбор светильников

В первую очередь следует определиться со следующими моментами:

• какие светильники будут применяться

• какие лампочки будут в этих светильниках

• какой интенсивности освещение вам необходимо

Во-первых, светильники должны быть экономными. Ведь у вас не будет рядом ЛЭП от которой можно спокойно взять несколько киловатт. Поэтому лучшим вариантом будут маломощные светодиодные модели или лампочки напряжением 12 вольт.

Даже при таком напряжении питания, они вполне способны выдавать полноценный световой поток ничем не хуже ламп накаливания 220В. Освещение от них будет яркое и равномерное.

При этом, расход энергии от автономного источника питания сведется к минимуму. Запитать их можно от аккумуляторов минимальной мощности. Не обязательно от автомобильных, подойдут даже б/ушные компьютерные ИБП.

Лампочки разной мощности под обычный патрон Е27 на 12В можно заказать у китайцев отсюда.

Еще в качестве подсветки можно применить светодиодную ленту. Если ее наклеить по периметру помещения, или лентами по несколько полос в центре, то получится общее равномерное освещение.

Также кусочки такой ленты можно вклеить в старый прожектор, взяв из под него только корпус. Благодаря отражателю, освещение будет более чем ярким, а потребление минимальным.

Короткими отрезками ленты удобно организовывать локальную подсветку рабочего места или смотровой ямы.

Только не забывайте про влажность. Из-за нее, для ям нужно покупать не простую ленту с защитой IP20, а модели с повышенным классом влагозащиты.

То же самое относится и к погребу. Вообще использование в таких местах освещения U=12В является единственно правильным решением. Если это будет не лента, а светильник, то его тоже нужно выбирать с влагозащитой. Подробнее

Когда вы определились с источниками света, далее требуется сделать выбор, от чего же они будут получать питание.

Сразу оговоримся, что не будем всерьез рассматривать такие экзотичные виды как солнечные панели, ветрогенераторы или филиппинский фонарь.

Солнечная панель и ветрогенератор

Хотя панели и ветряки уже и не являются особой редкостью в наших магазинах, но мало кто рискнет монтировать солнечную батарею на крыше гаража вдали от своего дома.

Фактор воровства и вандализма здесь никак нельзя игнорировать. Тем более, подобные источники имеют кучу недостатков:

• высокая стоимость

• сложность в подключении. Скорее всего, придется приглашать специалиста.

• покупка дополнительного оборудования – накопительные аккумуляторы

• прямая зависимость от погодных условий

Освещение от филиппинского фонаря

Филиппинский фонарь для наших широт, это вообще редкая экзотика, мало кому знакомая. Достоинство у него одно – абсолютная бесплатность.

Название фонарика пошло из тех мест, где его собственно и изобрели. Кстати там подобным освещением занимается целая волонтерская организация, с весьма говорящим названием – ”Литр света”.

Основано все на преломлении естественного освещения от солнца. Делается такой фонарик из пластиковой бутылки, наполненной водой.

Порядок изготовления следующий:

• бутылка тщательно отмывается до блеска, все этикетки удаляются

• сверху одевается экран прямоугольной формы из нержавейки

• вода в бутылке разбавляется хлоркой или отбеливателем. Эти компоненты нужны, чтобы жидкость не зацветала и не приходилось ее часто менять.

• бутылку нужно наполнить водой на 3см выше самого экрана

• в крыше просверливается отверстие, куда и закрепляется такой светильник

Чтобы не было протечек, все стыки герметизируются силиконом.

Один такой фонарик сопоставим по мощности освещения с 50 ваттной лампочкой накаливания и покрывает площадь до 10м2.

Дабы поднять уровень освещенности, придется смонтировать на крыше несколько таких девайсов.

Однако нужно быть объективным, такой способ освещения больше применим для какого-нибудь сарая с хламом, нежели гаража, где хранится машина стоимостью несколько тысяч долларов. Никто в здравом уме не будет дырявить свою крышу ради бутылки с водой.

Поэтому далее остановимся на более практичных способах освещения.

Электроснабжение от генератора

Один из распространенных случаев гаражного освещения – покупка бензо или дизельгенератора. Здесь можно обойтись моделями самых минимальных мощностей до 1кВт.

Кроме того, при крайней необходимости, от такой электростанции с легкостью подключаются все электроинструменты в гараже – болгарка, дрель, маленький наждак и т.п.

Однако минусов здесь не избежать:

• выхлопные газы

• постоянный шум и тарахтение

• проблемы с запуском в зимнее время

• жалобы соседей, которым все это будет доставлять неудобство

Аккумуляторное освещение

Отсеяв оригинальные и малоприменимые варианты, обратимся к наиболее востребованному источнику питания для освещения в гараже. Таковым, по прежнему остается автомобильный аккумулятор на 12В. Емкость подойдет самая обычная – 55Ач.

Для светодиодных лампочек или лед ленты, одного заряда при щадящем режиме может хватать более чем на 10 часов непрерывной работы и даже больше.

Естественно это должна быть отдельная батарея, а не та, которая используется в вашем авто. После падения напряжения, аккумулятор придется нести домой на подзарядку.

При использовании аккумуляторов всегда следите за напряжением разряда.

Большинство батарей после просадки менее 10-10,5В уже трудно восстановимы для полноценной работы.

Поэтому для контроля всегда ставьте параллельно в цепь питания миниатюрный цифровой вольтметр.

1 of 2

Также можно воспользоваться и клеммами со встроенным цифровым измерителем напряжения.

Подробнее

Естественно все освещение, хоть оно и на 12В, нужно будет подключать через аппараты защиты – автоматические выключатели 5-10А.

Наиболее эффективно такая подсветка организуется на основе светодиодных лент.

Вот хорошее видео о том, как мужчина собрал почти полноценное освещение в своем загородном доме с помощью светодиодной ленты и АКБ, и пользовался им несколько месяцев.

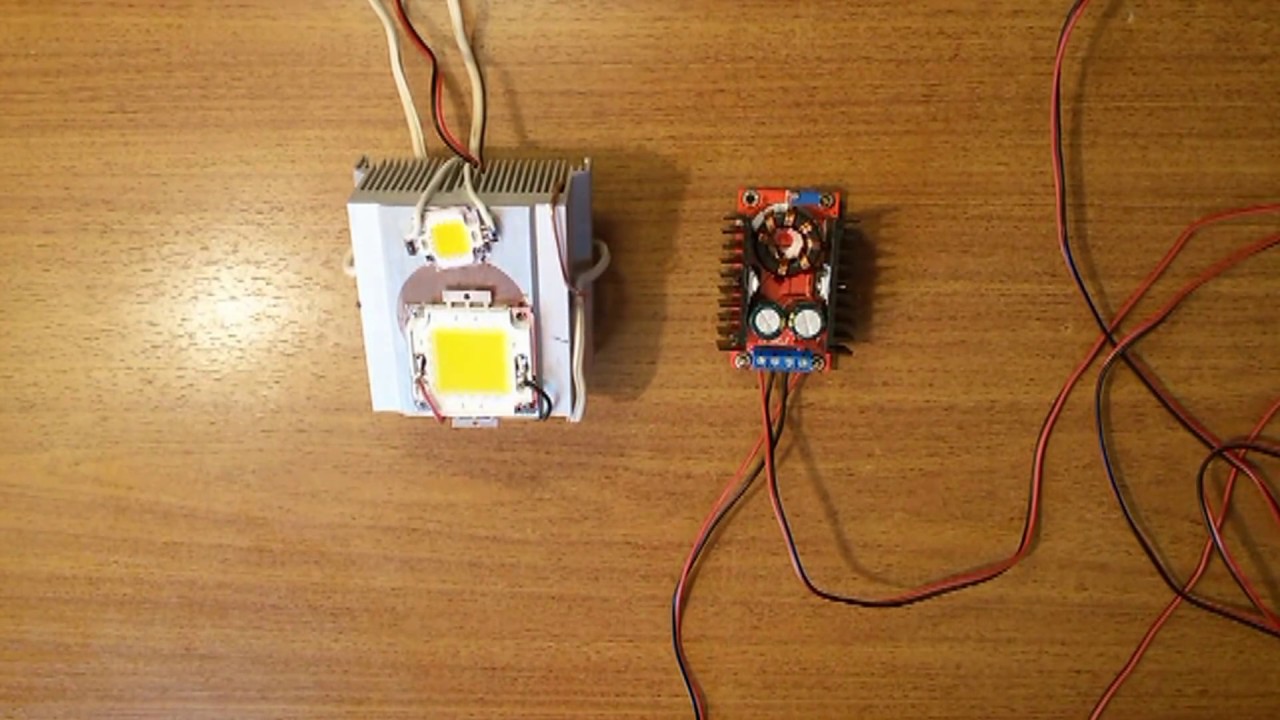

Некоторые собирают подобные схемы на основе аккумулятора и инвертора. Но зачем тратить изначальную энергию еще и на работу преобразователя?

Когда у вас уже есть лампочки или Led лента на 12В, то гораздо проще и дешевле сразу их и подключать от этого напряжения.

Если вам нужно подсветить не весь гараж, а только отдельные зоны, то с этим могут справиться обычные литий-ионные батарейки. Даже аккумулятор покупать не придется.

Как собрать такую конструкцию и на какое время хватит этой подсветки можно узнать из статьи ниже.

У кого нет желания аккуратно делать схему, укладывать провода, могут вообще все гаражное освещение собрать буквально “на коленке”.

Берете б/у аккумулятор от ИБП. На толстой картонке монтируете минивольтметр и кнопку вкл/выкл.

После чего подключаете от этой конструкции светодиодные полоски – дневные ходовые огни. Такая конструкция особенно оправдана в погребах и небольших помещениях.

Использовать нужно именно ходовые огни, потому что они изначально водонепроницаемы. Все контакты и места соединения желательно заизолировать.

Вот видео, как собрать такое освещение за несколько минут.

Лампочка со встроенным аккумулятором

Ну а самым простым вариантом, будет использование светодиодных лампочек со встроенным аккумулятором.

Развешиваете патроны в местах, где вам нужно получить больше света. Вкручиваете в них лампы и все.

Никаких проводов, контроля уровня напряжения, аппаратов защиты и т.д. Одна такая лампочка может проработать до 12 часов. Выдаваемый световой поток до 500Лм.

После чего, выкручиваете ее и везете домой. Там, опять вкрутив в патрон, находящийся под напряжением 220В подзаряжаете.

Стоимость такого освещения будет самой экономной.

как сделать подсветку от аккумулятора 12 вольт

На чтение 12 мин Просмотров 2. 1к. Опубликовано 05.12.2020 Обновлено 05.12.2020

Содержание

1. Как сделать освещение в гараже без электричества
2. Варианты автономной гаражной подсветки
3. Освещение с помощью солнечных батарей
4. Освещение с помощью ветрогенератора
5. Подсветка с помощью дизельного или бензинового генератора
6. Светодиодные лампы с аккумулятором
7. Освещение от аккумулятора на 12 вольт
8. Филиппинские фонари
9. Садовые светильники

Если рядом не расположены линии электропередач, стоимость подключения слишком высока или есть другие проблемы, можно сделать свет в гараже без электричества. Есть несколько вариантов, отличающихся по особенностям реализации и материалам, стоит рассмотреть их все и выбрать тот, который подойдет лучше всего.

И без электричества можно получить яркий свет в гараже.

Как сделать освещение в гараже без электричества

Чтобы конечный результат был именно таким, какой требуется, нужно разобраться с общими принципами организации освещения, которые всегда одни и те же, независимо от выбранного способа. Еще до начала работы надо продумать несколько важных моментов:

1. Уровень освещенности, который требуется в гараже. Если помещение используют только для стоянки машины и мелкого ремонта, то достаточно 75-100 люксов. Для проведения ремонтов средней сложности
   на квадратный метр должно приходиться 150 лк. Если работы ведутся постоянно – 200 лк, а для покраски минимальная норма – 300 лк.

   Количество света имеет большое значение.

2. Продумать количество светильников и место их расположения, это также важный момент.
3. Выбрать светильники и тип ламп для них. Лучше всего использовать светодиодные модели, так как они потребляют мало электроэнергии и служат дольше всего.

Варианты автономной гаражной подсветки

Есть несколько решений, которые подходят для использования в гараже. Каждое имеет свои плюсы и минусы, поэтому при выборе лучше сравнивать понравившиеся варианты.

Освещение с помощью солнечных батарей

Схема установки солнечных батарей.

В этом случае главной проблемой будет высокая цена солнечной панели (или нескольких) и необходимых комплектующих – аккумуляторных батарей, проводки и дополнительного оборудования. Особенности такие:

1. Солнечная батарея устанавливается на крыше и выставляется под определенным углом. К ней присоединяются провода, которые подключают к контроллеру.
2. Далее проводка идет к одной или нескольким аккумуляторным батареям, накапливающим энергию.
3. Если использовать оборудование на двенадцать вольт, ничего больше не нужно, светильники подключаются к аккумуляторам и работают по мере необходимости.

Читайте также

Как нужно выбирать солнечные батареи



Освещение с помощью ветрогенератора

Ветрогенератор на гараже.

Подойдет для регионов, в которых большую часть года есть достаточно сильные ветры. Если местность спокойная, могут возникнуть проблемы с выработкой электричества. Надо учесть такие особенности:

1. Проще всего купить готовый ветрогенератор, там будет все необходимое для установки. Но стоит он много, поэтому такой вариант может быть накладным.
2. Если есть желание, можно разобраться в схеме оборудования и собрать его самостоятельно. Детали купить, в итоге себестоимость получится намного ниже.
3. Чем выше расположен ветрогенератор, тем эффективнее он работает.

В этом случае надо рассчитать ориентировочное потребление электричества и делать систему с небольшим запасом, чтобы не остаться без света в самый неподходящий момент.

Подсветка с помощью дизельного или бензинового генератора

Выхлоп генератора обязательно выводится наружу.

Этот способ подойдет для ситуаций, когда электричества нет или как запасной вариант на случай перебоев с электроэнергией. Оборудование лучше всего размещать в отдельном проветриваемом помещении или на улице, так как оно сильно шумит. Надо помнить следующее:

1. Если свет нужен на несколько часов в неделю, то можно ставить генератор, за небольшие сроки он не сжигает много топлива. Но цена самого оборудования достаточно большая, что тоже стоит учесть.
2. Дизельные варианты экономнее расходуют топливо и работают ровнее. Но бензиновые лучше заводятся в холодный период и не боятся морозов.
3. Можно соорудить металлический каркас, который запирается на ключ, чтобы постоянно не выносить генератор при его запуске. А лучше всего собрать небольшую пристройку и сделать вывод выхлопных газов наружу.

Светодиодные лампы с аккумулятором

Можно использовать аварийный светильник

Это простое решение, которое позволит освещать гараж всегда, когда это необходимо. Полностью автономный вариант, который работает от 6 до 12 часов и может иметь мощность 6-12 Вт, что дает очень яркое освещение пространства в несколько квадратных метров. Особенности такие:

1. Есть модели, которые вкручиваются в стандартный патрон Е27 и заряжаются в нем за 12-24 часа. После их можно ставить в нужном месте и освещать помещение до полной разрядки.
2. Можно купить светильник со съемными аккумуляторами. Он удобнее за счет того, что можно приобрести 1-2 дополнительные АКБ и обеспечить освещение на долгое время.
3. Есть смысл купить и переносной фонарь для гаража, чтобы подсвечивать подкапотное пространство или работать из ямы. Выбирать модели в ударопрочном корпусе, который не боится влаги и грязи.

Лучше всего заранее продумать, как будут крепиться такие лампы, чтобы они освещали нужные участки и прочно держались.

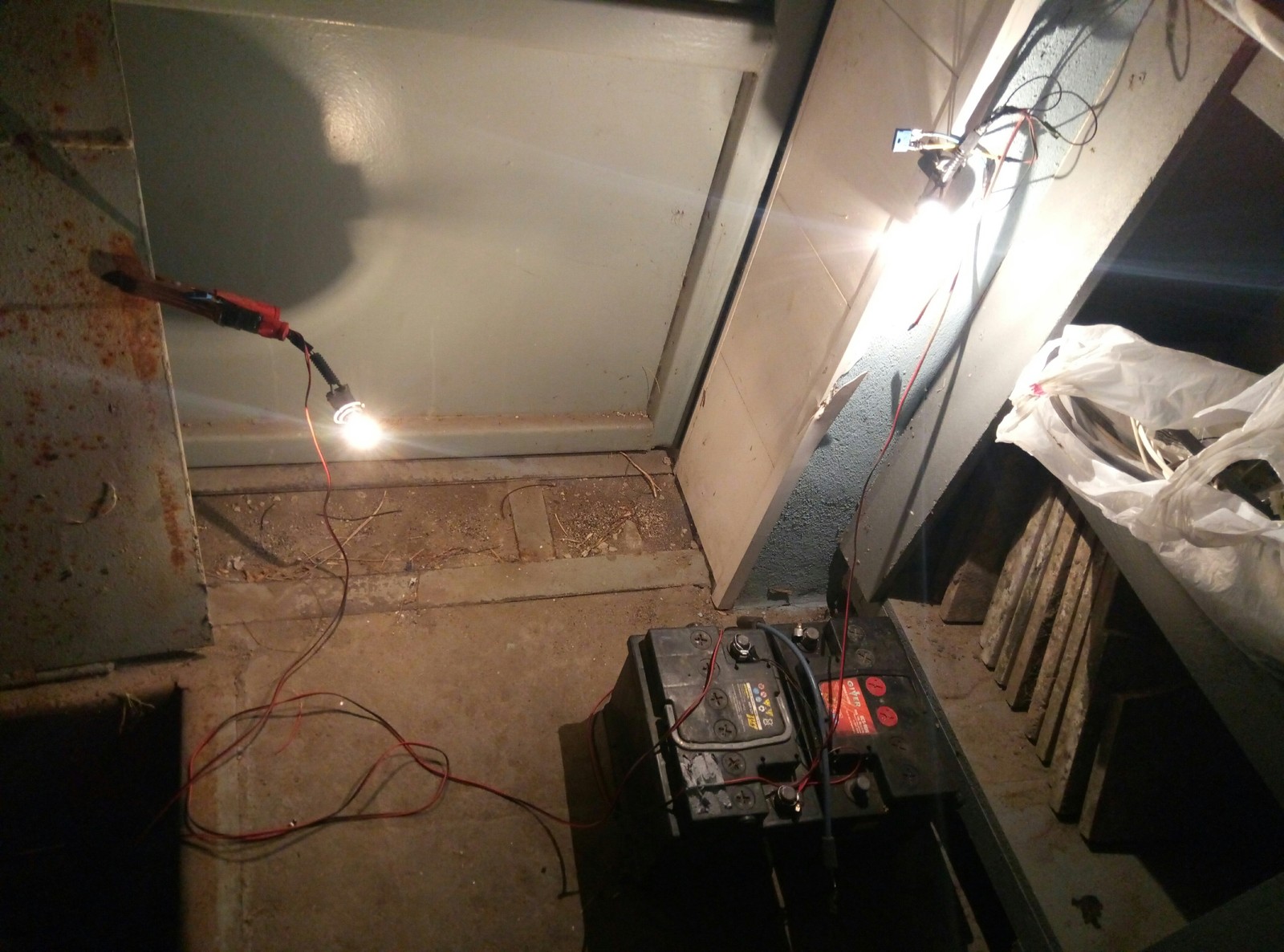

Освещение от аккумулятора на 12 вольт

Для увеличения срока работы можно ставить две АКБ.

Если есть лишний автомобильный аккумулятор, можно использовать его. Или же специально купить батарею подходящей емкости, чтобы освещение в гараж от 12 вольт работало столько, сколько необходимо, для этого надо знать суммарную мощность светильников. Помнить следующее:

1. Лучше всего применять светодиодные ленты, они потребляют немного электричества и дают ровный и яркий свет. Крепить можно в любом подходящем месте, отрезая куски нужного размера. Ставить только варианты в силиконовой оболочке.

   LED ленты в силиконовой оболочке не боятся воды, но нагреваются намного сильнее.

2. Заранее проложить проводку, чтобы при необходимости надо было только накинуть контакты на клеммы аккумулятора. Продумать, куда ставить АКБ, чтобы исключить риск ее повреждения и замыкания.
3. Придется возить аккумуляторную батарею в машине, чтобы заряжать ее дома, поэтому потребуется купить и зарядное устройство.

Свет в гараже от аккумулятора – вариант, который можно использовать при необходимости, если нет электричества в короткий период. Для этого можно использовать специальную лампу, которая подключается к батарее машины.

Филиппинские фонари

Очень важно хорошо герметизировать место установки филиппинского светильника.

Это решение подойдет для регионов, в которых много солнечных дней, так как качество света напрямую зависит от погоды на улице. Себестоимость конструкции минимальна, можно обеспечить нормальное освещение почти без затрат:

1. Понадобится пластиковая бутылка емкостью полтора-два литра. Она должна быть из прозрачного пластика без повреждений, чем меньше на ней царапин – тем лучше свет. Нужно хорошо промыть снаружи и изнутри, снять этикетку и удалить остатки клея.
2. Для направления светового потока желательно сделать отражатель из оцинковки или нержавейки. Подойдет и любой другой отражающий материал, из которого можно сделать конус.
3. В крыше делается отверстие по размеру бутылки, его нужно подогнать как можно точнее, чтобы не было больших щелей по периметру. В бутылку наливается вода, ее уровень должен быть на 2-3 см выше, чем место, где зафиксирован отражатель. Для того, чтобы вода не цвела и не мутнела, в нее лучше всего добавить немного хлорки.
4. Крепить бутылку в крыше нужно жестко, способ подбирать по ситуации. Чтобы исключить протечки в месте стыковки, надо купить атмосферостойкий герметик и обработать соединение. После высыхания он не только закроет щель, но и прочно зафиксирует импровизированный светильник.

Садовые светильники

Светодиодные варианты с солнечными батареями заряжаются днем, а горят ночью.

Простое, но эффективное решение, которое можно использовать не только в саду, но и в гараже. В этом случае надо помнить следующее:

1. Покупать светильники, которые дают яркий рассеянный свет и работают автономно не меньше 5-6 часов. Время работы обычно зависит от качества используемого аккумулятора, его можно заменить и тем самым увеличить ресурс.
2. В дневное время садовые светильники надо держать на улице, располагать так, чтобы солнечная батарея получала как можно больше света и заряжалась по максимуму. В помещение вносить при необходимости.

Читайте также

Делаем садовый фонарь на солнечной батарее



Можно использовать солнечную батарею и элементы управления из сломанного садового светильника для того, чтобы сделать самодельный фонарь. Чаще всего в изделиях выходит из строя аккумулятор. Если купить подходящий по характеристикам, можно скомпоновать систему в любом корпусе, главное – подобрать светодиоды подходящей мощности.

Сделать освещение в гараже без электричества проще, чем кажется на первый взгляд. Надо подобрать оптимальный вариант, купить все, что надо для работы и соорудить систему своими руками.

Солнечные фонари на 12 В своими руками: 5 шагов (с видео)

Недавно я сделал несколько солнечных фонарей на 12 В для сарая моего отца.

Взгляните:

Оказывается, сделать фонари для сарая на солнечной энергии совсем несложно. Я покажу вам, как я сделал свой с пошаговыми фото и видео.

Начнем.

Примечание: Если эти самодельные фонари не то, что вы ищете, ознакомьтесь с моими обзорами лучших фонарей на солнечных батареях.

Материалы и инструменты

Материалы

• Солнечная панель, 20 Вт, 12 В
• Аккумулятор SLA, 12 В, 7 Ач
• Контроллер заряда от солнечных батарей Renogy Wanderer, 10 А
• Светодиодные ленты, 12 В (в комплект входит выключатель освещения)
900 19 Блок предохранителей
• Предохранитель 5 А x2 (
• Провод 14 калибра
• Соединители проводов 16-14 калибра
• Удлинитель постоянного тока
• Термоусадочная трубка
• Шурупы для дерева
• Кабельные зажимы с гвоздями

Примечание: Я рассчитал размер этой 12-вольтовой солнечной системы освещения таким образом, чтобы свет работал 1-2 часа. Вы можете скопировать его как есть или настроить размеры различных компонентов в соответствии с вашими потребностями в энергии.

Инструменты

• Кусачки
• Инструмент для зачистки проводов
• Обжимной инструмент
• Тепловой пистолет
• Дрель
• Отвертка
• Молоток

Шаг 1: Установка компонентов

Я начал с установки 5 основных компонентов этого установка:

1. Солнечная панель
2. Аккумулятор
3. Контроллер заряда солнечной батареи
4. Блок предохранителей
5. Светодиодные ленты

Давайте рассмотрим каждый.

Солнечная панель

Вы можете установить солнечную панель на крыше, на земле, в окне или снаружи на стене сарая.

Я выбрал последнее и сделал настенное крепление для солнечной батареи своими руками.

Вот что получилось:

Если вы тоже решите повесить свою на стену, ознакомьтесь с моим руководством по монтажу солнечной панели на стене.

Аккумулятор, контроллер заряда и блок предохранителей

Я поместил аккумулятор на 2×4, затем прикрепил контроллер заряда и блок предохранителей к стене сарая с помощью шурупов. (Я установил их все близко друг к другу, чтобы ограничить количество используемых проводов.)

Светодиодные ленты

Затем я использовал кабельные зажимы с гвоздями для крепления выключателя и удлинителя постоянного тока 12 В для светодиодных лент.

Вот как все выглядело в этот момент:

Я установил аккумулятор на 2×4, прикрепил контроллер заряда и блок предохранителей к стене с помощью шурупов, а также прикрепил к стене выключатель света и удлинитель постоянного тока 12 В. с гвоздями в кабельных зажимах.

Напоследок установил светодиодную ленту. Здесь я также использовал кабельные зажимы, чтобы прикрепить фонари к деревянным балкам сарая.

Примечание: Эти полоски имеют клейкую обратную сторону. Если у вас есть возможность, я рекомендую просто приклеить их к крыше вашего сарая или перекладине. Это гораздо более простой способ их установки. Я бы хотел, чтобы в сарае моего отца было подходящее место для него.

Вот пошаговое видео того, как выглядит моя установка после того, как я установил все компоненты ( звук включен! 😄 ):

Монтаж завершен!

Теперь подключим систему солнечной энергии.

Шаг 2: Подготовка светодиодных лент

Купленный мной комплект освещения предназначен для подключения к настенной розетке. Поскольку мы используем питание постоянного тока вместо переменного тока, нам просто нужно отрезать сетевой адаптер и добавить несколько клеммных соединителей.

Отрежьте настенный адаптер от светодиодов и зачистите концы проводов. Термоусаживайте красную термоусадочную трубку к положительному проводу для использования в будущем. Затем обожмите правые клеммные соединители для вашего блока предохранителей. (Я использовал кольцевые клеммы калибра 22-16.)

Совет: Если вы купили такой же комплект светодиодной подсветки, как и я, вы можете определить, какой провод положительный, а какой отрицательный, по маркировке на них. На отрицательном проводе длинные знаки минуса, а на положительном проводе есть какой-то текст.

Я смог легко определить положительный и отрицательный провода на моих светодиодных фонарях, внимательно осмотрев изоляцию проводов. На отрицательном проводе есть длинные знаки минуса, а на положительном проводе есть какой-то текст.

Вот как выглядели провода после того, как я закончил:

Теперь ваши светильники готовы к подключению!

Шаг 3: Подсоедините аккумулятор и солнечную панель к контроллеру заряда от солнечной батареи

Подсоедините аккумулятор к контроллеру заряда. (Поместите предохранитель в блок предохранителей, если он используется.) Контроллер заряда должен загореться или включиться.

Примечание: Я подключил аккумулятор к контроллеру заряда солнечной батареи через блок предохранителей, поскольку к клеммам аккумулятора можно подключить только один провод. Обычно батарея подключается напрямую к контроллеру заряда с встроенным предохранителем на положительном кабеле батареи.

Подключите солнечную панель к контроллеру заряда солнечной батареи. Контроллер заряда должен указать, что панель подключена правильно.

На этом этапе вы можете запрограммировать контроллер заряда для используемой батареи. Я использую герметичный свинцово-кислотный аккумулятор, поэтому выбрал этот вариант. Обратитесь к руководству вашего контроллера, чтобы узнать, как его запрограммировать. (Обычно это занимает все 30 секунд.)

Теперь ваша солнечная панель заряжает аккумулятор. Довольно круто.

Вот как выглядела моя установка на тот момент:

Аккумулятор и солнечная панель подключены к контроллеру заряда. Я подключил аккумулятор через блок предохранителей, потому что я могу подключить только один провод к клеммам аккумулятора.

Теперь нам просто нужно подключить светодиоды, и наши фонари на солнечных батареях будут готовы.

Шаг 4: Подсоедините фары к аккумулятору

Подсоедините положительный и отрицательный провода от фар к положительной и отрицательной клеммам на блоке предохранителей. Вставьте предохранитель подходящего размера в держатель предохранителя фар. (В своей установке я использовал предохранитель на 5 ампер.)

Я знаю, похоже, что есть много проводов, ведущих к блоку предохранителей и от него, так что вот крупный план проводки:

И вот так…

…ваши фонари подключены к вашей солнечной батарее. система питания!

Шаг 5. Проверьте свои солнечные фонари

Осталось сделать только одно:

Протестируйте свои солнечные фонари!

Вот видеопрохождение моей окончательной системы, которое заканчивается тем, что я тестирую свои источники света:

Включите свет, и ваши огни должны загореться. Мои отлично работают и достаточно яркие для сарая моего отца.

Вот как выглядит освещение сарая ночью:

Мои солнечные фонари ЯРКИЕ! Они прекрасно освещают весь сарай.

Неплохо, если я сам так скажу. 😉

Схема подключения солнечных фонарей для сарая своими руками

Вот схема подключения солнечных фонарей 12 В для сарая своими руками:

Примечание: Эта схема подключения не включает блок предохранителей, который я использовал, потому что он не нужен, если вы можете для подключения нескольких проводов к клеммам аккумулятора.

Как я оценил свою систему

Моя цель состояла в том, чтобы сделать фонари на солнечных батареях, которые могли бы работать в течение 1-2 часов.

Имея это в виду, вот как я выбрал свои компоненты:

Лампы

Светодиодные лампы — лучший вариант для систем солнечной энергии из-за их энергоэффективности. Поэтому я выбрал несколько светодиодных лент на 12 В, которые потребляют максимум 18 Вт при работе на максимальной яркости.

Аккумулятор

Я знал, что хочу использовать свинцово-кислотный аккумулятор, чтобы снизить затраты. Мне также нужна была достаточно большая батарея, чтобы свет в сарае работал 1-2 часа.

Освещение мощностью 18 Вт в течение 1 часа потребляет 18 Вт·ч энергии (18 Вт * 1 час = 18 Вт·ч). Их работа в течение 2 часов потребляет 36 Втч энергии (18 Вт * 2 часа = 36 Втч).

Имея это в виду, я остановился на аккумуляторе SLA 12 В 7 Ач, емкость которого на бумаге составляет 84 Втч (12 В * 7 Ач = 84 Втч).

Однако я знал, что свинцово-кислотная батарея имеет только 50% полезной емкости, поэтому в действительности батарея может обеспечить только 42 Втч энергии (84 Втч * 50% = 42 Втч. ) и температура также влияет на емкость батареи. Я провел предварительный анализ этой неэффективности и решил, что 7 ампер-часов все еще достаточно для моих нужд.

Солнечная панель

Мой папа редко использует свой сарай ночью, поэтому мне не нужна была панель, которая могла бы зарядить батарею за день. Мне просто нужна была панель, которая могла бы перезарядить его , в конечном итоге .

Я выбрал небольшую солнечную панель 20 Вт 12 В. Используя свой калькулятор времени зарядки от солнечной батареи, я подсчитал, что с панелью мощностью 20 Вт и контроллером заряда с ШИМ, о котором я расскажу далее, для зарядки свинцово-кислотной батареи 12 В 7 Ач потребуется 4,7 пиковых солнечных часа.

Это означает, что панель мощностью 20 Вт может зарядить аккумулятор примерно за 1-2 солнечных дня — достаточно быстро для моих целей.

Честно говоря, я мог бы уменьшить размеры своей панели, но обнаружил, что 20-ваттные панели всего на несколько долларов дороже, чем 10-ваттные. 20 ватт были лучшим вариантом за свои деньги.

Солнечный контроллер заряда

Я знал, что хочу использовать солнечный контроллер заряда PWM, потому что они намного дешевле, чем контроллеры заряда MPPT.

Контроллер заряда также должен быть совместим с 12-вольтовыми солнечными энергетическими системами и выдерживать максимальный ток, выдаваемый солнечной панелью. (Панель мощностью 20 Вт 12 В в оптимальных условиях выдает около 1–1,5 ампер.)

Это не совсем высокие требования, поэтому я просто взял дешевый и надежный ШИМ-контроллер заряда от Renogy, Wanderer 10A. Он совместим с системами солнечной энергии 12 В и 24 В и имеет номинальный ток 10 ампер.

Дополнения и улучшения

Это самый простой сарай на солнечной энергии, который вы можете сделать — он просто питает некоторые источники света.

Вот несколько способов дополнить систему, чтобы повысить ее производительность или обеспечить питанием больше устройств:

• Защитите аккумулятор от экстремальных температур. Экстремальная жара и холод могут ухудшить работу аккумулятора и сократить срок его службы. Вы можете ограничить вероятность перегрева аккумулятора, подключив датчик температуры к контроллеру заряда. Датчик помогает контроллеру обеспечивать точную температурную компенсацию. ( Примечание: ШИМ-контроллер заряда, который я использовал и указал выше, не имеет порта для датчика температуры. Если вы хотите его использовать, вам понадобится другой контроллер заряда.)
• Питание других устройств 12 В постоянного тока . Хотите больше, чем просто солнечная энергия огни для вашего сарая? Хорошая новость — вы можете легко расширить эту систему. Решите, какие другие устройства вы хотите питать от солнечной энергии, рассчитайте свои потребности в энергии, а затем при необходимости обновите компоненты и проводку. Вы по-прежнему можете использовать приведенную выше схему подключения и просто подключить другие устройства постоянного тока на 12 В (например, вентилятор на 12 В) к блоку предохранителей. Вставьте предохранитель правильного размера, и все готово.
• Силовые устройства переменного тока. Заинтересованы в электроинструментах на солнечных батареях? Решите, какие инструменты и устройства переменного тока вы хотите добавить. Затем рассчитайте свои потребности в энергии и при необходимости обновите компоненты и проводку. Используйте приведенную выше схему подключения, а затем подключите инвертор к аккумулятору. Вы можете подключить свои электроинструменты к инвертору, как к обычной розетке. О да!

Еще 3 самодельных солнечных светильника, которые вы можете построить прямо сейчас

Теперь, когда вы добавили солнечные фонари в свой сарай, у меня есть для вас еще несколько идей для солнечных светильников:

1. Самодельный светодиод на солнечной энергии Светильники

Это упрощенная версия солнечных фонарей, которые вы только что построили. Он очень универсален и может быть установлен в вашем фургоне, доме на колесах, гараже и т. д. Вы осветили свой сарай солнечным светом, зачем останавливаться на достигнутом?

2. Гирлянда на солнечной энергии своими руками

Вот еще одна универсальная схема солнечного освещения, которую можно использовать в таких местах, как патио, веранда и спальня. Вы даже можете повесить их на праздники как солнечные рождественские огни.

3. Самодельные солнечные фонари из стеклянных банок

Вот самодельный солнечный фонарь, который сделать намного проще. Используя запасную банку каменщика, вы можете сделать прекрасный уличный солнечный фонарь примерно за 15 минут.

Плюсы и минусы светодиодной системы на 12 В

Если вы искали светодиодную ленту или другой светодиодный продукт для жилых автофургонов и транспортных средств, вы, вероятно, знаете, что эти продукты не работают от сетевого напряжения (120/240 В). переменного тока) и вместо этого вы увидите 12 В постоянного тока в качестве общего варианта. Прежде чем совершить покупку, ознакомьтесь с приведенным ниже списком преимуществ и недостатков светодиодной системы на 12 В!



3 основных преимущества светодиодной системы на 12 В

1. Светодиодная система на 12 В постоянного тока представляет собой платформу с общим напряжением. Многие электрические системы работают от 12 В постоянного тока, и вы, вероятно, уже знакомы с некоторыми из них. Многие аккумуляторы для транспортных средств, в том числе лодок и жилых автофургонов, работают от 12 В постоянного тока, что делает использование 12-вольтовой светодиодной системы легкой задачей для этих приложений, поскольку нет необходимости в каких-либо дополнительных трансформаторах или источниках питания для преобразования напряжения — ваши светодиодные фонари могут быть подключен напрямую.

С другой стороны, даже если вы не собираетесь использовать батареи, вам все равно придется полагаться на блоки питания. 12 В — очень распространенный уровень напряжения, в первую очередь из-за его общего использования в настольных компьютерах. Это делает источники питания доступными и дешевыми, а также помогает снизить затраты на покупку.

2. Светодиодные системы на 12 В имеют меньший риск поражения электрическим током. Когда речь идет о безопасности светодиодной продукции, часто учитываются оптические риски, риск поражения электрическим током и возгорания. Поскольку 12 В — это гораздо более низкое напряжение по сравнению с линейным напряжением (120/240 В), электрическому току труднее преодолеть встроенное сопротивление кожи человека и других объектов. Это делает его более безопасным для любителей, которые хотят экспериментировать с такими продуктами, как светодиодные ленты. Как правило, если вы случайно создадите короткое замыкание, вы не увидите никаких искр или громких ударов, которые вы могли бы увидеть в системах сетевого напряжения.

Благодаря общему преимуществу безопасности 12-вольтовых светодиодных систем конструкция изделия также может быть упрощена. Например, высоковольтные системы почти всегда требуют испытаний UL или ETL, чтобы быть одобренными для продажи в США и Канаде. Чтобы пройти эти сертификации, продукты должны соответствовать строгим правилам безопасности, включая правила о минимальном расстоянии между проводами и изоляции.

Одно предостережение заключается в том, что светодиодные системы на 12 В не имеют значительно более низкого риска оптической или пожарной безопасности. Оптическая безопасность зависит от интенсивности и длины волны света, излучаемого светодиодом, что не зависит от напряжения светодиодной системы. Точно так же пожарная безопасность связана с общим количеством задействованной энергии — даже при низком напряжении большой ток может легко создать опасность пожара. Для справки, стандарт UL для низковольтных систем освещения (2106) ограничивается системами, которые в сумме передают менее X ватт.

3. Светодиодные системы на 12 В более надежны, их можно ремонтировать и обслуживать. В дополнение к светодиодным чипам, светодиодный продукт сетевого напряжения также должен содержать сложную электронику, такую ​​как конденсаторы, которые преобразуют переменное линейное напряжение в постоянное, чтобы его могли использовать светодиоды. Для многих продуктов эти электронные компоненты должны быть сжаты и установлены на небольшой печатной плате, которая, в свою очередь, помещается внутрь лампы, где температура может резко возрасти из-за тепла, излучаемого светодиодами. Во многих случаях преждевременный выход из строя светодиодных ламп вызван выходом из строя не самих светодиодных чипов, а электроники, которая находится внутри. Как правило, конденсаторы выходят из строя, и светодиодная лампа начинает мигать.

В светодиодных системах на 12 В трансформатор и источник питания расположены вдали от светодиодов, обычно в прохладном и вентилируемом месте. Это повышает надежность электроники и, что наиболее важно, позволяет легко ремонтировать или заменять неисправную электронику. Неисправная светодиодная лампа, как правило, не подлежит обслуживанию, а это означает, что один неисправный конденсатор может означать, что лампочку необходимо выбросить, даже если все светодиоды на лампочке работают нормально. В светодиодной системе на 12 В неисправные компоненты можно заменять по частям, что упрощает ремонт и снижает общую стоимость владения.

3 недостатка светодиодной системы 12 В

1. Низкий электрический КПД. В системах на 12 В более низкое напряжение означает, что для компенсации необходимо подавать больший ток. Например, светодиодная система на 120 В будет потреблять 1 А в системе на 120 Вт, в то время как светодиодной системе на 12 В потребуется 10 А для питания той же системы на 120 Вт.

Почему сила тока имеет значение? Сила тока (ток) обычно ограничивается количеством проводящего материала, имеющегося в цепи (например, калибром или толщиной провода). Как только предел силы тока будет достигнут, вместо того, чтобы проводить электрический ток, проводник вместо этого начнет превращать этот избыточный ток в тепловую энергию.

Прочтите здесь о сравнении светодиодных систем на 24 В со светодиодными системами на 12 В.

Обычно это проявляется в электросетях, передающих электричество на сотни миль, которые по этой причине обычно используют очень высокое напряжение (диапазон кВ). Если бы электросеть использовала более низкое напряжение, им пришлось бы поставлять гораздо больше силы тока, чтобы не отставать от потребностей региона в электроэнергии.

Тепло в лучшем случае является пустой тратой энергии, а в худшем может стать причиной пожара, если его не остановить. Поэтому при проектировании 12-вольтовой системы необходимы особые соображения. (Помните лампы накаливания? Нити накала — это просто очень тонкие электрические провода, через которые пропускается такой сильный ток, что они сильно нагреваются и светятся.)

Во-первых, убедитесь, что калибр проводов (толщина) достаточен для вашей системы. Недостаточное сечение проводов для определенной силы тока может привести к расплавлению изоляторов и, возможно, даже к электрическому возгоранию. Во-вторых, убедитесь, что светодиодный продукт может выдерживать электрический ток. Некоторые светодиодные ленты, например, не могут быть расширены за пределы одной катушки из-за ограничений по току. В-третьих, убедитесь, что ваши источники питания способны обеспечить необходимую силу тока. Превышение напряжения питания может привести к необратимому повреждению.

2. Дополнительные аксессуары, сложность и стоимость Как мы уже говорили выше, светодиодная система на 12 В не имеет встроенной электроники трансформатора. Вместо этого эти трансформаторы и блоки питания необходимо приобретать и устанавливать отдельно. Это может усложнить жизнь рядовому потребителю и привести к дополнительным расходам. Это может быть особенно актуально для небольших установок и приложений.

3. Меньше доступных продуктов и опций Несмотря на перечисленные выше преимущества, в большинстве стран мира используется линейное напряжение. Это означает, что большинство производителей будут продолжать разрабатывать продукты, ориентированные на сетевое напряжение. Светодиодные фонари имеют так много функций настройки, таких как цветовая температура, индекс цветопередачи, угол луча и яркость — большинство из которых, к сожалению, будут доступны только в вариантах сетевого напряжения. Это означает, что если вы ищете, в частности, светодиодные фонари на 12 В, ваш выбор будет более ограниченным.

Other Posts

Имеет ли значение цветопередача? CRI 80 против CRI 90 против CRI 95

Цветопередача является сложным аспектом освещения, потому что . .. Подробнее

Стоит ли выбирать светодиодные лампы 4000K? Подробный обзор

При покупке светодиодных ламп вы встретите лампы «теплого белого» или «мягкого белого», которые обычно имеют цветовую температуру … Подробнее

Соединение светодиодных лент «Последовательно» и «Параллельно»

Вы решили использовать светодиодные ленты для своего следующего проекта, или, возможно, вы уже готовы к подключению всего. вверх. Если вы… Подробнее

Требуют ли светодиодные ленты включения в список UL?

Если вы работали с электроникой и освещением, вы, несомненно, встречали знакомую маркировку UL. Как продукт низкого напряжения, как… Подробнее

Назад к блогу Waveform Lighting

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстием 4 дюйма или более.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

LED-Ready T8 Светильники

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Светодиодные линейные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Магазинные светодиодные светильники

Потолочные светильники с подвесными цепями. Включается в стандартные настенные розетки.
