Светодиодная лента своими руками. Монтаж, подключение
Автор Alexey На чтение 6 мин Просмотров 837 Опубликовано Обновлено
Содержание
- Строение и виды LED лент
- Напряжение питания
- Подключение одноцветной светодиодной ленты
- Подключение RGB LED ленты
- Выбор контроллера
- Разрезание и сращивание LED ленты
- Монтаж ленты
Светодиоды всё больше применяются для основного освещения и светового оформления в качестве подсветки или красочной динамической иллюминации, создаваемой с помощью гирлянды разноцветных светодиодов, называемой светодиодной или LED лентой.
Прежде, чем покупать данное изделие, рассчитывая его подключить своими руками, нужно точно понимать, что такое светодиодная лента, из чего состоит и как подключается.
В быту светодиодной лентой называют светодиодный источник света, являющийся гибкой полосой, состоящей из отдельных повторяющихся элементов. Каждый элемент, называемый также LED модулем, является завершённым, самостоятельным электроосветительным прибором, параллельно подключающимся к общему питанию.
Светодиодный модуль имеет фольгированную печатную плату на пластичном диэлектрике, что позволяет изгибаться всей полосе. Бывают ленты, в которых задействован один тип светодиодного излучателя, как правило, белого цвета, их называют одноцветными или монохромными.
Используются для различной декоративной подсветки, но при достаточной общей мощности могут использоваться и в качестве основного света. Подключаются напрямую к источнику постоянного напряжения. Также существуют светодиодные ленты, имеющие три разноцветные излучатели красного, зелёного и синего цвета.
Их называют RGB лентами, по заглавным буквам английских названий цветов, подключаются через контроллер. Каждый фрагмент имеет три дорожки проводника для раздельного подключения каждой группы излучателей определённого цвета и один общий плюсовой провод питающего напряжения.
Напряжение питания
Категорически запрещено подключать светодиодную ленту напрямую в сеть 220В! Питание светодиодных модулей осуществляется постоянным током, то есть, при подключении обязательно нужно соблюдать полярность.
Наиболее распространённые изделия имеют питание 12 вольт. Также встречаются светодиодные полосы с питанием 24, 36 вольт. Блок питания (БП) преобразует переменное сетевое напряжение 220 вольт в постоянное.
При выборе БП нужно обращать внимание также на его выходную мощность, которая должна быть на 30% выше, чем суммарная мощность всех светодиодных модулей. Если планируется постоянная работа LED освещения, то запас мощности БП, во избежание его перегрева нужно увеличить до 50%.
Стабилизированные источники питания имеются в продаже в большом разнообразии, их выбор не составит проблем. Опытные радиолюбители могут использовать самодельные БП, главное, чтобы выходные характеристики соответствовали входным параметрам LED светильников, и имели запас по мощности и току.
Также можно использовать БП от устаревшего компьютера, установив перемычку для запуска на выходном коннекторе.

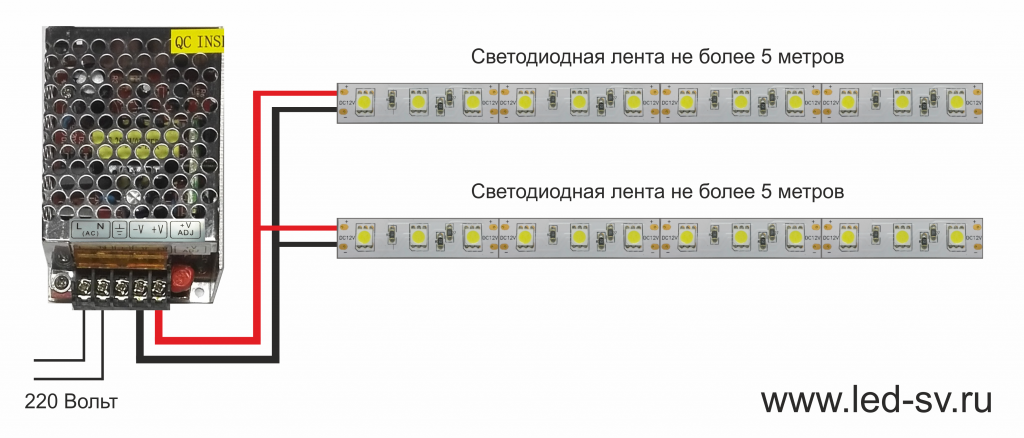

Блок питания и трансформатор для светодиодной лентыПодключение одноцветной светодиодной ленты
Подключение данного электроосветительного прибора состоит в электрическом соединении контактов на крайнем модуле полосы с источником напряжения, при помощи проводов с соответствующим току сечением, соблюдая полярность. Подключение может осуществляться с помощью специальных коннекторов, или при помощи паяльника.
коннекторКоннекторы являются достаточно надёжными и недорогими, они легкие в обращении, поэтому процесс подключения не составит большого труда, тем более, если нет опыта работы с паяльником.
Пайку следует производить очень осторожно, стараясь не перегреть место контакта, иначе фольга проводника отслоится от подложки и утратит механическую прочность.
Также нужно помнить, что через место контакта протекает весьма большой ток, который в случае некачественной пайки может разогреть контакт и расплавить припой.
Для надёжной пайки нужно тщательно залудить сам проводник и контактную площадку с помощью канифоли или паяльной кислоты, предварительно очистив от защитного лака.
Подключение RGB LED ленты
Для управления динамическими световыми эффектами используется специальный контроллер, который также может иметь встроенный усилитель.
На входе устройства имеются контакты для подключения постоянного напряжении от блока питания, а на выходе будут соответствующие R, G, B клеммы и зажим общего провода V+. Для подключения светодиодной RGB полосы также существуют соответствующие разъемы (коннекторы). При их отсутствии подключение производится с помощью пайки. Схема подключения должна выглядеть так:
схема соединенияДля упрощения монтажа следует использовать провода с соответствующим цветом изоляции при подключении красной, зелёной и синей линии светодиодов, и подключать их с помощью коннекторов или пайки к площадкам на крайнем фрагменте, который может выглядеть так:
Подключая вместе блок питания, контроллер и RGB ленту главное не перепутать провода и соблюдать полярность.
Изолируют место пайки с помощью термоусадочной трубки:
В принципе, RGB проводники можно соединить и подключить к одному полюсу питания, в этом случае все три цвета светодиодов будут сливаться в один цвет, при этом нет смысла покупать более дорогуюRGB ленту, если можно обойтись одноцветной.
Выбор контроллера
Контроллер для светодиодных лент является сложным электронным устройством, в котором функционально объединены несколько узлов – микросхема с запрограммированным алгоритмом работы контроллера, инфракрасный датчик пульта управления с обслуживающей его схемой, силовые ключи.
Первоочередным вопросом при выборе данного устройства является соответствие номинальных токов силовых ключей к выходной нагрузке, то есть, контроллер должен быть рассчитан на мощность подключаемой светодиодной ленты, напряжение питания тоже должно совпадать.
Поскольку алгоритмы работы могут быть самые разные, то данными особенностями нужно интересоваться, изучая каталоги от производителей.
Интересные результаты получают радиолюбители, изготовляя самодельные контроллеры на базе программируемого микроконтроллера Arduino с усилителем на мощных биполярных или MOSFET транзисторах.
Существует множество схем такого подключения, и соответствующих программных кодов, но чтобы сделать такое устройство своими руками, нужно иметь определённый опыт в радиоделе и знать начальные азы программирования.
подключениеРазрезание и сращивание LED ленты
Поскольку светодиодная лента состоит из одинаковых фрагментов, то она может быть разделена на несколько полос. Производители указывают место разрезания специальными обозначениями в виде ножниц.
разрезание ленты в указанном местеТакой способ очень удобен для создания светильников нужной длины. Также может случиться, что какая-то секция светодиодов перестала работать, в этом случае ремонт состоит в удалении неисправного фрагмента и подключении работающих элементов ленты друг к другу.
Процесс сращивания светодиодных лент для ремонта или увеличения длины может производиться с помощью специальных коннекторов (предварительно нужно зачистить контактные площадки на модуле ленты)
или при помощи паяльника и коротких проводков-перемычек.
Укрепление места спайки делают с помощью термоусадочной трубки соответствующего диаметра, одетой предварительно на полосу. После пайки, термоусадочную трубку одевают на место контакта, подложив с обратной стороны кусок подходящего текстолита или тугоплавкой пластмассы для механической прочности соединения, после чего трубку прогревают зажигалкой.
Уменьшаясь в диаметре, термоусадочная трубка надёжно укрепляет соединение. Не стоит делать полосы слишком длинными, из-за падения напряжения по ходу ленты. Если требуется большая неразрывная лента, то можно подключить провода также в конце и посредине. При этом провод должен иметь достаточное сечение, чтобы он сам не создавал падение напряжения.
пайка лентыМонтаж ленты
Светодиодные ленты имеют специальный клейкое покрытие с обратной стороны, которое позволяет приклеивать их так же, как обычный скотч, предварительно удалив защитную плёнку.
Поверхность для установки должна быть чистой и гладкой, иметь необходимую адгезию, иначе со временем LED лента отклеится, существуют специальные профили, разработанные для такого крепления.
Как сделать светодиодную ленту | Ledcountry.ru
Сегодня системы освещения на основе световых диодов на пике популярности. Это не только очень красиво, но и экономно. Диодные светильники потребляют ничтожное количество электроэнергии, при этом безотказно служат долгие годы. Однако готовые схемы, хоть и продаются повсеместно, но стоят не дешево.
Гораздо выгоднее и интереснее собрать светодиодную ленту своими руками, получив не только экономический эффект, но и эксклюзивное изделие. Из изготовленных LED-полос можно создать интересную подсветку любой конфигурации, соорудить люстру. настольный или настенный оригинальный светильник.
Что нужно приготовить для создания светодиодной ленты
В домашних условиях воспроизвести производство фабричных LED лент вряд ли получится, но максимально приблизиться к нему можно.
Для начала неплохо разработать схему и рассчитать мощность будущей конструкции, чтобы не ошибиться с покупкой блока питания. Это можно сделать при помощи онлайн-калькулятора. Для работы следует подготовить:
- Вместо настоящей печатной платы можно использовать текстолит или фольгированный гетинакс толщиной не более 1 мм, так
- Одно- или разноцветные светодиоды под напряжение 12 В либо 24 В и элементы сопротивления на ножках. Они могут быть обычными, если нет возможности приобрести изделия из серии SMD.
- Адаптер и другие устройства, необходимые для хорошей работы создаваемой системы.
- Инструменты для раскроя текстолита (ножницы или ножовка), дрель с тонким сверлом (на крайний случай подойдет и прочное шило), паяльник с маленьким жалом, канифоль и припой (оловянная проволока самого малого диаметра).
Еще понадобятся отрезки проводов для присоединения ленты к источнику питания, а также изолирующая пленка либо полоски от непрозрачной пластиковой бутылки.
Для лучшей защиты ленты от влаги нужно подготовить термоусадочную трубку.
Как собрать светодиодную ленту своими руками
Процесс изготовления LED ленты складывается из нескольких этапов. Об одном из них уже сказано выше – должна быть составлена схема, на которой указаны точки расположения диодов, резисторов. Они могут устанавливаться в одну либо две линии, допустима расстановка в шахматном порядке, так как сделать светодиодную ленту можно по разному. От количества диодов, размещенных на 1 погонном метре платы, будет зависеть мощность всего изделия. Далее:
- Необходимо отрезать полоску текстолита или фольгированного гетинакса такого размера, чтобы на ней разместились светодиоды и резисторы с соответствии с разработанной схемой.
- Выполнить разметку и просверлить отверстия для установки деталей.
- Разместить все элементы системы по своим местам, чередуя светящиеся диоды и резисторы.
- При помощи паяльника и тонкой проволоки все элементы нужно соединить согласно чертежу, а также припаять проволочные кусочки для подсоединения схемы к адаптеру или батарее.
Готовую ленту с обратной стороны следует защитить пластиковой полоской, закрепив ее на силиконовый герметик. Всю конструкцию поместить внутрь термоусадочной трубки, обжать которую вокруг LED-ленты удобно с помощью строительного или бытового фена.
Мы постарались разобрать, как сделать светодиодную ленту самостоятельно. Но домашние мастера на этом не останавливаются. Многие создают очень сложные системы с использованием многоцветных световых сценариев. В этом случае в схему встраивается контроллер. А чтобы еще была возможность менять силу свечения нужно дополнительно установить специальное устройство – диммер.
Сборка светодиодных лент своими руками для развлечения — Полная ерунда
Я работаю удаленно уже много лет, но давайте будем честными: сейчас это касается многих людей. В последнее время я пытался улучшить внешний вид своего домашнего офиса, особенно в отношении его возможностей для проведения видеоконференций. Я начал использовать DSLR в качестве веб-камеры вместе с кольцевой подсветкой и регулируемым освещением в комнате.
Избавившись от основ, я решил поработать над фоном своего офиса, установив светодиодные полосы под каждой книжной полкой в моем офисе.
Если вы смотрели стримеры на YouTube или Twitch, вы могли заметить, что позади них есть интересный фон, часто с цветной светодиодной подсветкой на полках или в углах. В моем новом домашнем офисе есть несколько встроенных парящих полок, и я подумал, что это идеальное место для установки светодиодных лент. Светодиодов
достаточно, они вездесущи и дешевы. Светодиоды
просто потрясающие. Они невероятно яркие, но при этом потребляют мало энергии. Современные технологии включили их почти во все, и это привело к смехотворно низкой цене на световые полосы. То, что вы видите в моем конечном продукте на фотографии выше, стоит около 100 долларов за 45 футов (15 м) света, включая проводной контроллер, всю проводку и блок питания.
БОЛЬШОЕ ПРИМЕЧАНИЕ : Вы можете купить отличные готовые светодиодные ленты потребительского класса, которые поставляются с пультом дистанционного управления, могут управляться с вашего телефона и стоят относительно дешево.
Лично я купил несколько световых полос Govee, таких как эта длинная, и они отлично подходят для простых применений, таких как полка, вокруг дверного проема или на молдинге короны. Для 90% потребностей большинства людей это лучший и самый простой способ.
Так как у меня было шесть полок, я не хотел возиться с шестью штекерами, поэтому я описываю здесь полностью самостоятельный путь, вырезание ваших светодиодных лент, использование паяльного пистолета и создание точные огни, которые вам нужны для вашего пространства. Вот как я сделал свою.
Купите несколько лент WS2812B
Это видео представляет собой фантастический обзор всех вариантов, когда речь идет о светодиодных лентах, но вкратце: WS2812B — это стандартное обозначение простой линейки светодиодных ламп с индивидуальной адресацией.
. Я купил свои без гидроизоляции (поскольку они используются в помещении), и я получил их с плотностью 30 пикселей на метр, чтобы снизить энергопотребление. Обычно вы платите около 10 долларов за струну длиной 6 футов (2 м), а струны длиной 16 футов (5 м) — около 20 долларов. Они есть на eBay, Amazon и Aliexpress (это самый дешевый вариант, но доставка может занять больше всего времени).
Световые полосы поставляются с простой клейкой липкой основой для крепления под вещами, но я пошел немного дальше и купил алюминиевый канал, предназначенный для светодиодов, который также поставляется с рассеивателем, который помогает рассеивать свет. Вы вкручиваете их во что-то, вставляете внутрь светодиодные ленты, а затем защелкиваете внешний рассеиватель света для более надежной установки.
Я также завершил монтаж, поместив угловую защиту перед светильниками, чтобы скрыть алюминиевую полосу и еще больше рассеять свет на трех верхних полках. Дает красивое нисходящее свечение.
Затем купите и подготовьте свой контроллер
Вашим освещением будет управлять крошечный компьютерный чип с WiFi-адаптером, и вам нужен NodeMCU ESP8266.
Самое приятное то, что они стоят всего около трех или четырех долларов каждый, и я купил этот набор из трех штук на Amazon на случай, если я поджарю один по пути. Загрузите программное обеспечение WLED и установите его на свой NodeMCU, а затем настройте его для своей сети WiFi. Все это описано в этом пошаговом видео по созданию вашей первой световой ленты. Если вы покупаете то, что вам нужно, просто внимательно следуйте инструкциям доктора Зз, чтобы заставить их все работать (я так и сделал).
Соедините его с источником питания
В приведенном выше видео также рассказывается о том, как выбрать источник питания для ваших светодиодов. Вы также должны обратить внимание на напряжение в вашей системе.
Я выбрал светодиодные ленты на 5 В по всем причинам, изложенным выше (меньшие потребности в мощности, более дешевые ленты), но убедитесь, что вы используете 5 В для всего, включая блок питания, NodeMCU и все ваши проводные соединения.
Все мои ленты содержат 400 светодиодов, поэтому мне понадобился довольно большой блок питания. Я купил эту безвентиляторную модель на 30 ампер, которая работает прохладно. Моей первой покупкой был блок питания на 60 ампер с гигантским вентилятором, но при подключении он звучал как фен, и я бы посоветовал использовать его только для наружного применения.
Я использовал обычный красный/черный провод для сброса питания на конце каждой полосы. Я использовал светодиодный провод, чтобы соединить их все вместе с контроллером. Я избежал большого количества пайки, используя эти специально изготовленные разъемы, которые идеально подходят для моих светодиодных лент. Я также использовал эти Т-образные разъемы для подключения дополнительного питания, уменьшая при этом количество необходимой пайки.
Набор перемычек необходим для быстрого подключения вашего NodeMCU к источнику питания.
Включите телефон и наслаждайтесь огнями
WLED работает в настольном веб-браузереЗагрузите и установите приложение WLED для своего телефона, и вы сможете управлять своими огнями после некоторой настройки (не забудьте ввести точное количество светодиодов, которые у вас есть, и поиграть с вашими предпочтениями светодиодов) ). Вы также можете управлять ими из настольного веб-браузера, просто перейдя по внутреннему IP-адресу вашего контроллера.
WLED просто невероятен, поскольку он поставляется с парой сотен уже встроенных различных шаблонов, и вы просто выбираете их, чтобы ваши источники света работали по сложным шаблонам. Я настроил свою установку так, чтобы каждая полоса книжной полки была разделена на отдельный сегмент, поэтому запрограммированные световые эффекты проявляются на каждой полке одновременно.
Я также добавил свои световые полосы в свой элемент управления Homekit с помощью подключаемого модуля домашнего моста WLED, чтобы я мог включать и выключать их со своего телефона внутри или снаружи дома, а также в рамках рутины.
В настоящее время я работаю над ярлыком для iOS, чтобы автоматически приглушать свет Hue в моей комнате и включать светодиодные ленты всякий раз, когда я подключаю свои AirPods к своему ноутбуку (то есть, когда я собираюсь перейти на встречу Zoom).
Чтобы завершить внешний вид моего офиса, я добавил 55-дюймовый телевизор Samsung Frame I, встроенный в стену, который я включаю каждое утро, чтобы показать художественные репродукции Samsung, которые я часто меняю. Frame TV довольно невероятен, с матовым экраном, и он действительно выглядит как картина невооруженным глазом, хотя при фотографировании он имеет тенденцию завышать яркость, делая его больше похожим на яркий телевизор. Если бы у меня был один телевизор в моей гостиной над каминной полкой, я бы обязательно купил один из них, так как он отлично смотрится, когда вы не смотрите телевизор.
The Frame TV демонстрирует другое произведение искусства с фальшивой белой рамкой. Вот еще несколько снимков того, как мои светодиоды выглядят установленными, а также то, как я выгляжу на собрании Zoom (в субботу, в рубашке с принтом тай-дай).
У меня есть светодиоды, настроенные на радужную процедуру, которую я замедлил, и они плавно меняются на фоне моих встреч.
Опять же, если у вас есть простая установка, просто выберите готовый вариант, такой как светильники Govee, но если вы хотите полностью настроить, светодиодные ленты — это забавный дешевый способ добавить немного цвета в ваше окружение.
(если вам интересно, это не настоящее кресло Эймса, это хорошая подделка, которую я купил на Aliexpress за 500 долларов, а фанерно-кожаный стул — еще одна известная подделка с Aliexpress за 150 долларов, они в основном используется для чтения книг или предоставления гостям места для сидения.)
Нравится:
Нравится Загрузка…
7 вещей, которые нужно знать перед покупкой и установкой 12-вольтовых светодиодных лент
Гибкие светодиодные ленты используются все по всему миру в различных промышленных, коммерческих и жилых проектах. Освещение светодиодной лентой популярно среди многих архитекторов и дизайнеров по свету из-за повышения эффективности, цветовых вариантов и яркости.
Самым большим преимуществом является простота их установки. Их гибкость, низкопрофильность и полезные аксессуары делают их самыми популярными светодиодными лентами для домашних мастеров. С помощью этих светодиодных лент домовладелец может проектировать как профессионал с нужными материалами и всего за час или два.
Существует множество вариантов светодиодных лент без единого стандарта «один размер подходит всем». Это руководство по ресурсам светодиодных лент научит новичков и экспертов тому, как найти лучшие светодиодные ленты для работы и как их использовать, преодолевая распространенные задержки при установке.
Это руководство научит как новичков, так и экспертов находить лучшие светодиодные ленты для работы и как их использовать, преодолевая распространенные задержки при установке.
Светодиодные ленты: что делает их такими особенными?
Светодиодные ленты, также известные как светодиодные ленты или светодиодные ленты, известны своим компактным размером и гибкостью.
Эффективные светодиоды размещаются на печатной плате шириной 10 мм и предлагаются длиной от 3 футов до 16,4 футов. Гибкие светодиодные ленты имеют много особенностей, которые упрощают их использование в различных ситуациях:
Нарезка по размеру – Резка светодиодных лент очень проста благодаря линиям разреза вдоль полос. В каждой точке разреза имеется черная линия с медными контактными площадками, расположенными по бокам. Благодаря медным контактным площадкам для пайки каждый кусок полосы можно адресовать даже после того, как он был отрезан. Это позволяет соединить светодиодные ленты вместе или подключить ленту в другом месте вашего дома.
Гибкая светодиодная лента с клеем – Светодиодные ленты имеют клейкую основу 3M для упрощения монтажа. Низкопрофильная гибкая лента имеет отслаивающуюся подложку, которая обнажает клей 3M, что упрощает установку методом «отклей и приклей».
Водонепроницаемый или не водонепроницаемый – Светодиодные ленты не ограничиваются внутренними проектами.
Водонепроницаемые светодиодные ленты имеют класс защиты IP65 и изготовлены из силиконовой смолы, которая защищает компоненты ленты от пыли и влаги. Водонепроницаемые светодиодные фонари немного дороже, но они необходимы для любого проекта, который находится на открытом воздухе или близко к воде.
Светодиодные лампы на 12 В – Для работы светодиодных лент необходимо питание 12 В постоянного тока. Для домашнего использования потребуется трансформатор переменного/постоянного тока, но это сделает проводку полос по дому намного безопаснее. Батареи также выдают мощность постоянного тока, поэтому с помощью этих гибких полос легко сделать светодиодный светильник с питанием от батарей .
7 Что нужно знать перед установкой светодиодных лент
Гибкие светодиодные ленты отлично подходят для всех видов проектов, но иногда трудно понять, с чего начать. Следуйте этому руководству из 7 шагов, если вы застряли, не зная, с чего начать.
В руководстве показаны различные варианты светодиодных лент, а также то, что нужно запланировать, чтобы сделать светодиодную ленту для домашнего освещения успешной!
Плотность светодиодной ленты = яркость
Плотность светодиодной ленты означает, сколько светодиодов находится в заданной области. Для гибких светодиодных лент плотность измеряется в «светодиодах на метр». Лента стандартной плотности имеет 30 светодиодов на квадратный метр, а полоса высокой плотности — 60 светодиодов на квадратный метр. Полоска с более высокой плотностью соответствует более высокому качеству и более яркому свету. В таблице ниже показаны различия между стандартной и высокой плотностью полос. Обратите внимание на выходы Lumen, а также на различия в длине среза и максимальной длине цикла для каждого из них.
| Density | # of LEDs | Lumens | Wattage (per Reel) | Cuttable | Max. Запуск |
| Подставка. (SD) | 30/метр | 540/метр | 27 Вт | Каждые 4 дюйма | 32,8 фута. |
| Высокий (HD) | 60/метр | 1080/м | 40 Вт | Каждые 2 дюйма | 16,4 фута. |
Люмен — это единица измерения яркости, воспринимаемая человеческим глазом. Благодаря лампам накаливания большинство из нас использует ватты для измерения яркости света. Для светодиодов люмены являются новым стандартом для описания светоотдачи. Световой поток является одной из наиболее важных частей при выборе светодиодных лент, так как он определяет тип света, который вы получите.
Обязательно обратите внимание на то, как отслеживаются люмены при сравнении яркости светодиодных лент. В приведенной выше таблице полосы обозначены как люмены на метр. Чтобы узнать общий выходной сигнал в люменах, просто узнайте, сколько метров вы будете использовать.
Световой поток является одним из наиболее важных аспектов при выборе светодиодных лент, так как он определяет тип света, который вы получите.
Различные проекты требуют определенного уровня яркости для достижения своей цели. Я бы посоветовал всегда выбирать более яркий вариант и добавлять диммер. Ниже приведено полезное руководство по требованиям к световому потоку:
- Акцентное или декоративное освещение — 100–300 люмен/фут.
- Освещение под шкафом – 175–360 люмен/фут.
- Рабочее освещение с большим расстоянием от источника — 300-450 люмен/фут.
- Спальня, освещение бухты – 180-500 люмен/фут.
Цвет: многоцветный RGB, УФ, цветной, белый Диапазон CCT
Цвет светодиодной ленты зависит от личных предпочтений. Светодиодные ленты RGB — хороший вариант для тех, кто любит разнообразие и цветовые эффекты. Ленточные RGB-светильники — это полосы, меняющие цвет, которые отлично подходят для акцентного освещения по всему дому. В них используются красные, зеленые и синие диоды, поэтому их можно смешивать для создания множества разных цветов. Если вы используете полосы RGB, просто убедитесь, что вы используете 3-канальный контроллер из раздела затемнения этого руководства.
Доступны ультрафиолетовые (УФ) версии полосок. Это отличный вариант для УФ-приложений или для создания собственного черного света!
Полоски также доступны в одном цвете: красном, зеленом, синем, желтом и белом (3000-6500K CCT).
CCT означает коррелированную цветовую температуру, которая представляет собой цветовую температуру света, измеряемую в градусах Кельвина (К). Температурный рейтинг светодиодной ленты напрямую влияет на то, как выглядит свет. Посмотрите на фотографии ниже для справки. Теплый белый — это то, что мы называем 3000K, который дает оранжевый или желтоватый оттенок. По мере того, как мы увеличиваем градусы Кельвина, цвет меняется с желтого на не совсем белый, на естественный белый, а затем на голубовато-белый, который известен как холодный белый.
Итак, какой цвет мне выбрать? Посмотрите на комнату внизу с теплыми белыми, нейтральными белыми и холодными белыми полосами. Заметили, как цветовая температура световой ленты влияет на внешний вид всей комнаты? Это полностью зависит от личных предпочтений, общего стиля и ощущения, которое вы хотите, чтобы комната излучала.
Теплый белый создает уютную атмосферу. Обычно используется в помещениях, где все собираются в гости или для отдыха (гостиные, спальни, столовые и т. д.).
Нейтральный или натуральный белый создает эффект естественного дневного света. Это самая продаваемая лента, поскольку она имитирует естественный свет и ее удобно использовать в любом месте дома. Это наша самая популярная лента для светодиодного освещения под шкафами. №
Холодный белый дополняет современные и современные стили, придавая яркий свежий блеск. Холодный белый отлично подходит для рабочего освещения, так как дает более яркий и сфокусированный свет. Яркие холодные цвета чаще всего используются в ванных комнатах, кухнях и рабочих помещениях.
Длина полосы
Лучше всего описать весь проект, чтобы увидеть, сколько метров полосы вы будете использовать в целом. Это дает вам представление о том, что купить и сколько это стоит. Светодиодные ленты доступны в 3ft.
увеличивается до полного барабана (16,4 фута). Важно выяснить, хотите ли вы приобрести рулоны длины и обрезать их по размеру, или было бы выгодно иметь уже нарезанные для вас меньшие длины.
На этом этапе нарисуйте свой проект. Спланируйте, где нужны полосы света, как они будут подключены, и будут ли они все подключаться к одному и тому же источнику питания или иметь отдельные источники питания. Этот шаг очень помогает, когда вы продвигаетесь через следующие несколько шагов.
Мощность светодиодной ленты и питание
Какой тип питания требуется светодиодной ленте? Для светодиодных лент всегда требуется входное напряжение 12 В постоянного тока.
Это самая простая часть, следующим шагом будет определение мощности. С приведенной ниже таблицей это не должно быть слишком ужасно, если вы уже выбрали плотность полосы и общую длину.
Подробная таблица мощности светодиодных лент на 12 В
| Длина (футы) | Length (Meters) | 30 LEDs/M Wattage | 60 LEDs/M Wattage |
| 1 | 0. 3048 | 2.4 | 4.8 |
| 2 | 0.6096 | 4.8 | 9.6 |
| 3 | 0.9144 | 7.2 | 14.4 |
| 6 | 1.8288 | 12.15 | 20.8 |
| 9 | 2.7432 | 17.1 | 27.2 |
| 12 | 3.6576 | 22.05 | 33.6 |
| 16.4 (full reel) | 5 | 27 | 40 |
If you are running more than one блок питания просто обратите внимание на длину полоски, которая будет отходить от каждого блока питания, чтобы определить размер блока питания, который вам нужен.
Варианты блока питания для светодиодов:
- Подключаемый адаптер — подключайте прямо к стене для питания светодиодных лент.
- Проводные источники питания. Прокладывайте провода напрямую между проводкой сетевого напряжения и светодиодными лентами.
- Блок питания с регулируемой яркостью. Хотите регулировать яркость от обычного бытового диммера, такого как Lutron или Leviton? Это силовой вариант для вас!
- Аккумуляторы. Найдите аккумуляторный блок на 12 В или используйте держатель для 8-элементного аккумулятора.
Проводка и подключение светодиодных лент
Здесь пригодится приведенный выше эскиз, чтобы начать думать о том, где вы будете размещать все ленты. Планировалось ли в конечном итоге запустить все ленты вместе? Если общая необходимая длина превышает максимальную длину полосы (32,8 фута для SD и 16,4 фута для HD), вам потребуется проложить параллельные провода от источника питания к отдельным полосам.
Как видно из нашего эскиза, иногда вам может понадобиться подключить разветвители, идущие с разных сторон, к одному общему блоку питания. В этом случае вы уже будете использовать параллельные провода.
Подключение светодиодных лент, когда вы имеете дело с несколькими катушками лент, может быть сложной задачей, но у нас есть руководство по питанию и подключению , которому вы можете следовать, чтобы составить схему установки светодиодной ленты.
Электроустановочные изделия: разъемы и разветвители для светодиодных лент
Подключение светодиодных лент необходимо для любого проекта. У нас есть несколько полезных аксессуаров и руководств для завершения любого подключения светодиодной ленты.
Паяльная проволока и собственные соединения? Обязательно следуйте нашему руководству по пайке, рекомендуемый провод для полос можно найти здесь.
Как соединить светодиодные ленты без пайки? Наши соединители EZ Click Strip прекрасно подходят для соединения лент встык, заполнения зазоров между светодиодными лентами или обхода узких углов. Наше полное руководство по разъемам для светодиодных лент показывает, как использовать их для создания соединений, которые пригодятся для любого проекта с лентой.
Как подключить несколько светодиодных лент к одному источнику питания? Разветвители светодиодных лент позволяют легко подключить несколько лент к одному источнику питания! Разделители полос доступны с 2, 3 или 4 выходными каналами.
Диммирование светодиодных лент
Регулировка яркости светодиодных лент обычно осуществляется с помощью линейных диммеров с широтно-импульсной модуляцией. Эти диммеры подключаются к 12-вольтовой стороне системы и подключаются между полосами, как показано на рисунке.
ШИМ-диммеры популярны, поскольку они могут работать с любым трансформатором или аккумулятором, им не нужен источник питания, который указан как диммируемый. ШИМ-затемнение обеспечивает плавное управление от самых тусклых до самых ярких настроек. Они доступны по цене и просты в установке, что делает их лучшим вариантом для диммирования светодиодных лент.
Эти простые диммеры доступны как с WiFi, так и с дистанционным управлением. Диммеры, совместимые с WiFi, работают прямо из приложения для смартфона и могут управляться голосом с помощью устройств Google Home или Amazon Echo (Alexa).
У некоторых домовладельцев уже есть центральная система затемнения для своих помещений. В этих случаях владелец хочет управлять освещением с помощью уже имеющихся диммеров переменного тока.
Если вы хотите использовать такой диммер переменного тока, вам понадобится блок питания с регулируемой яркостью, как описано здесь.
Контроллеры RGB (WiFi / Remote / Bluetooth) — если у вас есть светодиодная лента RGB, меняющая цвет, вам НЕОБХОДИМ 3-канальный контроллер RGB. Эти контроллеры управляют красным, зеленым и синим каналами для смешивания цветов и создания эффектов изменения цвета полосы. Без этого блока ваши светодиодные ленты RGB не будут работать правильно, поэтому всегда не забывайте покупать их, если вы используете многоцветные светодиодные ленты.
Монтаж светодиодных лент
Клей на светодиодных лентах очень удобен при монтаже, но иногда желать большего не приходится. Как и большинство клеев, он плохо сцепляется с некоторыми поверхностями и со временем может потребовать усиления. В таких ситуациях используйте один из следующих способов:
- Extra Adhesive Tape – лента 3M, которую вы наклеиваете на поверхность перед полосой, чтобы удвоить сцепление.
- Монтажные зажимы для светодиодных лент — монтажные скобы для лент
Монтажная шина — еще один отличный вариант для тех, кто хочет получить профессиональную отделку. Эти алюминиевые профили вмещают ваши световые полосы и имеют все необходимое для монтажа. Светодиодные ленты приклеиваются к нижней части направляющей с линзой, защищенной от УФ-излучения, которая скользит поверху, рассеивая свет.
Следуйте этому руководству, чтобы правильно установить светодиодные ленты!
Ознакомьтесь с нашей новейшей светодиодной лентой
С тех пор, как был написан этот пост, мы выпустили очень новую технологию светодиодных лент, называемую светодиодными лентами COB. Эти световые полосы очень похожи на светодиодные ленты, которые мы рассмотрим в этом посте, с небольшими улучшениями. Новые ленты устраняют горячие точки на вашей светодиодной ленте, обеспечивая плавную линию света, а также работают при напряжении 24 В, поскольку они ярче, чем даже ленты 12 В высокой плотности! Нажмите ниже, чтобы узнать больше и посмотреть, подойдут ли вам эти полоски!
Светодиодные ленты COB
Ищете, с чего начать?
Это конечно много информации.
