Монтаж электропроводки своими руками

С чего нужно начинать монтаж проводки

Перед тем, как будут штробиться канавки для кабелей и устанавливаться подрозетники, нужно составить схему электропроводки. В этой схеме указывается точное размещение розеток, выключателей, распределительных коробок и проводов.

Желательно точно предусмотреть размещение и размеры мебели, и даже той, которую планируется покупать в будущем. Это очень важно для правильного размещения розеток и выбора их количества.

Совет! Если пока точно неизвестно, сколько электроприборов будет находиться в комнатах, то нужно ориентироваться на нормативные требования: в жилых комнатах — 1 розетка на 6 м2, ванной и кухне — 2 розетки на 6 м2.

При составлении схемы нужно особое внимание уделить ванной комнате, так как здесь всегда повышена влажность и нужно по максимуму защитить все электроустройства и проводку.

После создания схемы, где все размеры примерные, нужно сделать на стенах разметку, где точно будут указаны все параметры — это поможет правильно проложить кабельную трассу.

При разметке нужно обязательно соблюдать нормативные расстояния между горизонтальной проводкой и потолком (не менее 10.5 см от потолка) и между плинтусами (не менее 15-20 см). Проводка, расположенная вертикально, должна располагаться на расстоянии 10 см от оконных и дверных проемов.

Очень важно, чтобы проводка не соприкасалась с металлическими строительными конструкциями и газовыми трубами (расстояние не менее 40 см).

Все провода должны быть проложены или вертикального, или горизонтально — сокращать путь, прокладывая кабель по диагонали стены до ближайшей розетки, нельзя. Хаотично расположенная электропроводка, в дальнейшем станет сильной помехой во время сверления стен для каких-либо нужд.

Способы прокладки проводов

Существует 3 метода прокладки проводки:

1. Скрытый

2. Открытый

3. Комбинированный

Самым распространенным считается скрытый метод, когда проводка прокладывается под штукатурным слоем в штробах, либо же в гипсокартонных перегородках в специальном рукаве. Однако он и самый непрактичный, так как для ремонтных работ придется разрушать штукатурный слой.

Комбинированный способ наиболее распространен в офисных помещениях, а открытый — в домах (обычно очень старых или деревянных), где невозможна скрытая прокладка.

Как прокладывается скрытая проводка

Скрытая проводка располагается в специальных пустотах элементов здания: перегородках, подвесных потолках, в полу, плитах перекрытия. Для прокладки проводки в квартире нужно проштробить канавки глубиной до 2 см и сделать углубления для выключателей и розеток. Далее штроба заштукатуривается предварительно приготовленным раствором.

Очень удобно, когда провод проложен в защитном рукаве.

Это позволяет в дальнейшем без разрушения штукатурного слоя заменять или ремонтировать проводку.

При прокладке проводов в ванной, нужно обязательно защитить их ПВХ-оболочкой.

Важно! Защита проводов оболочкой из металла или стальными трубами — является грубейшим нарушением электробезопасности.

Как прокладывается открытая проводка

Открытая проводка располагается в плинтусах или пластиковых трубах на любой удобной высоте. Все, что нужно при прокладке такой проводки — это максимальная защита от возможного возгорания во время различных неполадок.

Обеспечить такую защиту можно, выполняя следующие правила:

• Не компонуйте вместе силовой, слаботочный и осветительный провода

• Выбирайте плинтус из электроизоляционных негорючих материалов

• Не размещайте провода в местах частого перемещения людей

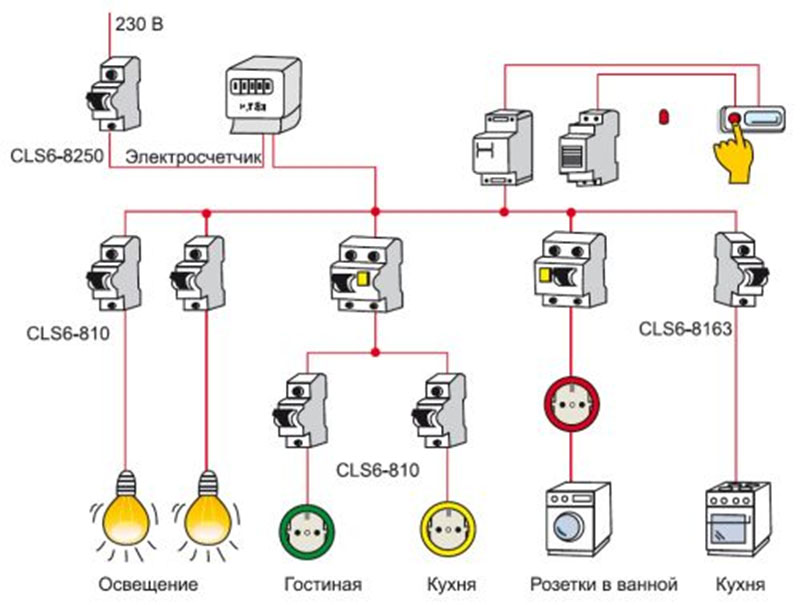

Установка УЗО — устройств защитного отключения

Установка УЗО в современной квартире стала обязательной, поскольку благодаря им повышается электробезопасность и скорость ремонта неполадок в электросети.

1. Выбирая УЗО для ванной комнаты, нужно смотреть только на приборы класса А, которые могут выдержать силу тока до 30 мА.

2. Для розеток нужны автоматы класса B на 25 А и на 30 А.

3. Для осветительной линии нужны УЗО класса B на 10-16 А.

Наиболее удобными являются УЗО, совмещенные с автоматическим выключателем, который сможет обезопасить электролинию от кроткого замыкания и утечки.

Как правильно выбрать провод

Для прокладки электропроводки лучше всего выбирать медный провод, так как он обладает самой лучшей электропроводностью, лучше гнется и при этом считается менее ломким.

В квартире понадобится несколько типов таких проводов:

ВВГ-5*6 — 5-жильный провод с сечением в 6 мм2 (для 3-фазного питания).

ВВГ-3*2.5 — 3-жильный провод с сечением 2.5 мм2 (соединяет щиток с распределительной коробкой, а распределительную коробку с розетками).

ВВГ-3*1.5 — 3-жильный провод с сечением 1.5 мм2 (необходим для соединения распределительной коробки с выключателями и осветительными приборами).

ВВГ-2*6 — 2-жильный провод с сечением 6 мм2 (соединяет распределительный щит со щитом освещения).

Монтаж скрытой и открытой электропроводки

Монтаж скрытой проводки в квартире

Для монтажа скрытой проводки нужно проштробить отверстия в стенах. Для этого понадобятся соответствующие инструменты: болгарка с алмазным диском, режущим бетон, молоток и монтажное зубило.

При помощи этих инструментов выдалбливаются углубления в стене с такими параметрами:

• Глубина — 2-3 см

• Ширина — 2 см

После того как углубления будут подготовлены, необходимо нарезать все кабеля на нужные куски кабеля (+10 см к каждому куску для соединения их между собой). Все кабеля после нарезки затягиваются в гофру.

Теперь все кабеля нужно вставить в штробу и закрепить в ней при помощи строительной смеси. Смесь укладывается небольшими отрезками — через каждые 50 см.

В тех местах, где провода будут отходить к выключателям и розеткам, производится установка распределительных коробок.

После установки распределительного короба, в него заводятся, соединяются и изолируются все провода.

Затем провода протягиваются к розеткам и выключателям и заводятся в подрозетники, которые после этого обмазываются вокруг раствором.

Монтаж открытой проводки

При монтаже открытой проводки нужны будут специальные короба или же кабель-каналы. Именно в них будет укладываться провод.

Первое, что нужно сделать — это наметить места прокладки проводов и просверлить отверстия под дюбели на промежутках по 0.5 метра. Затем можно поставить короба, проложив в них провод, и закрепить их саморезами.

Далее устанавливаются розетки, выключатели и распределительные короба — все точно так же, как и в случае со скрытой проводкой, разве что не нужно штробить отверстия.

Важно! После соединения всех проводов (и для закрытой, и для открытой проводки), нужно обязательно проверить верность прокладки проводки тестером, а уже потом закрывать короба крышками и подключаться к общей сети.

Как устанавливаются розетки и выключатели

Монтаж розеток и выключателей также разделяется на: открытый и скрытый способы.

При скрытом при помощи специальных насадок на перфораторе выдалбливаются отверстия. Размер насадок подбирается в соответствии с размерами подрозтеника.

При открытом способе подрозетники просто крепятся к стене на клей или при помощи саморезов, шурупов.

Подключение к общей электросети

Чтобы в доме, наконец, появилось электричество, и все труды на прокладку проводку оправдали себя, нужно подключиться к общей электросети. Для этого нужно получить разрешение на подачу электроэнергии и напряжения. Как это сделать? Для этого потребуется заключить договор с компанией, которая проведет приемо-сдаточное испытания и вынесет решение о подключении дома к источникам электроэнергии.

Все приведенные здесь указания являются общими, поэтому каждый владелец квартиры или дома должен, прежде всего, ориентироваться на индивидуальные особенности своего жилища, и в соответствии с ними начинать прокладку электропроводки.

Видео по монтажу проводки

В помощь каждому хозяину 4 части видеоролика о правильной прокладке проводки. Подробный и понятный пошаговый курс.

Часть I:

Часть II:

Часть III:

Часть IV:

Больше информации

Задать вопрос

Этапы и особенности монтажа электропроводки в квартире, доме или коттедже.

Монтаж электропроводки нужен, если:

• В квартире, доме выполняется капитальный ремонт, перепланировка. Электропроводку рекомендуют обновлять не реже раза в 20 лет, но при любых масштабных ремонтах желательно провести новые кабели, чтобы избежать проблем из-за износа изоляции, обеспечить в помещениях электробезопасность.
• Здание построено до 80-х годов ХХ века. При первичном монтаже электропроводки, скорее всего, устанавливались кабели с алюминиевыми жилами или провода, рассчитанные на нагрузку до 3 кВт. Сегодня мощность бытовых электроприборов намного выше. Поэтому даже при простом монтаже выключателей, розеток стоит заменить кабель на медный, трехжильный, выдерживающий нагрузку бойлеров, электроплит.
• Элементы электросистемы вышли из строя. Если корпус выключателя оплавился, розетка искрит, возникают перебои с электричеством или ломается бытовая техника, нужно срочно вызывать электрика. Он заменит неисправную электропроводку новой, безопасной.
• В помещении сделали перестановку мебели или энерговыводы расположены неудобно. Стоит заново проложить электропроводку, чтобы не испытывать ежедневного дискомфорта.

Предмонтажные работы

Отличие профессионального монтажа электропроводки — комплексный подход, при котором непосредственным работам предшествует проектная стадия. Важно составить расчет мощности, исходя из реальной, требуемой нагрузки на электросеть, составить план разводки, где учтен уровень энергопотребления отдельных электроточек. Перед монтажом электропроводки составляется схема, где отмечены места розеток, выключателей, светильников, прямых потребителей электричества (таких, как электроплита).

Обобщив нагрузку, инженеры-электрики определяют длину, сечение, прочие характеристики кабеля, составляют список комплектующих, защитной автоматики. Точно выбрать детали и электропроводку помогает предпроектное обследование объекта. Инженеры:

• осматривают помещения, изучают состояние электропроводки, чтобы составить четкий план разводки и смету расходов — на их уровень влияет способ прокладки (открытый или скрытый), характеристики комплектующих, площадь помещения и фронт работ;
• составляют схему прокладки, на основании которой определяются расходы на покупку электрического кабеля нужного сечения, зажимов, клеммников, распределительных коробок, подрозетников и прочих деталей;
• составляют проект электроснабжения и монтажа электропроводки с расчетом нагрузки на сеть и характеристик автоматов для нее — например, на стандартные розеточные выходы нужно защитное оборудование до 16А, на электроплиту 32А.

Прокладка проводки

С планом, схемой на руках можно приступать к монтажу электропроводки. Если для этого недостаточно старых штроб, кабель-каналов, перед прокладкой мастера штробят стены, проделывают ниши, гнезда под коробки и корпусы выключателей. В деревянных зданиях дополнительно монтируют кабель-каналы, металлические гофротрубы, делают несгораемую прокладку для розеток и проводов.

Перед работами электрики обязательно отключают ток на щите и проверяют выходы отверткой-тестером. Чтобы демонтировать электропроводку, мастера определяют места установки распределительных коробок, высвобождают кабели из штроб, разъединяя скрутку, и убирают изношенный провод. При прокладке новой системы инженеры-электрики:

• размечают по поверхностям линии прохождения электропроводки и, если нужно, прокладывают новые штробы для скрытой установки;
• фиксируют новую электропроводку в каналах, устанавливают подрозетники, остальные комплектующие;
• монтируют электрощитовое оборудование, подключают по схеме автоматы, подключают бытовые электроприборы;
• после монтажа электропроводки и подключения оборудование тестируют электросеть на безопасность при расчетной нагрузке.

АО «Мосэнергосбыт» занимается монтажом выключателей, розеток, прокладывает кабели, устанавливает защитную автоматику и выполняет все прочие электромонтажные работы. Мы работаем в Москве и МО, приезжаем на дом, в офис. Инженеры с допуском электробезопасности быстро смонтируют электропроводку, придерживаясь ПУЭ, СНиПов и прочих обязательных норм.

Электробезопасность «Сделай сам» (DIY) — Международный фонд электробезопасности

• D.I.Y. Факты и статистика
• Сделай сам Советы по безопасности
• Безопасность электроинструментов и оборудования Введение
• Электроинструмент Факты и статистика
• Советы по безопасности электроинструмента
• Средства индивидуальной защиты (СИЗ)

---

Сделай сам Введение

Каждый год тысячи людей в Соединенных Штатах получают тяжелые травмы и поражения электрическим током в результате электропожаров, несчастных случаев, поражения электрическим током в собственных домах.

Текущий экономический спад вдохновил больше домовладельцев заняться самостоятельными проектами, чем когда-либо прежде. Столкнувшись со снижением стоимости жилья и старением недвижимости, домовладельцы могут отказаться платить за услуги лицензированного электрика.

Однако у большинства из них нет подготовки или опыта, необходимых для безопасного выполнения домашних электромонтажных работ, что увеличивает риск немедленных травм и поражений электрическим током и потенциально создает новые опасности в доме. Работа с электричеством требует тщательного планирования и крайней осторожности, а срезание углов может дорого обойтись.

Вернуться к началу

---

Сделай сам Факты и статистика

• В 2011 году расходы на благоустройство и ремонт домов составили 275 миллиардов долларов.
• По оценкам, в среднем 70 случаев смерти от электротока связаны с потребительскими товарами в год.
• Самые последние данные Комиссии США по безопасности потребительских товаров показывают, что в Соединенных Штатах ежегодно происходит почти 400 убийств электрическим током.
• Приблизительно 15 процентов поражений электрическим током связаны с потребительскими товарами. Опасности, связанные с проводкой, включая поврежденную или оголенную проводку и бытовую проводку, стали причиной почти 14 процентов этих смертей.
• Ежегодно в пожарные службы США поступает информация о 360 900 пожарах в жилых домах, в результате которых погибло 2 495 человек, 13 250 человек получили ранения, а материальный ущерб составил 7 миллиардов долларов. Основной причиной крупнейших пожаров была неисправность электрооборудования.
• Ежегодно происходит около 37 000 травм от гвоздезабивных пистолетов; на 200% больше, чем в 1991 году.
• В 2003-2005 годах на долю электрических пожаров в жилых домах приходилось 89 процентов электрических пожаров.

Вернуться к началу

---

Сделай сам Советы по безопасности

ESFI настоятельно рекомендует нанимать квалифицированного лицензированного электрика для выполнения любых электромонтажных работ в вашем доме. Однако, если вы все же решите сделать это самостоятельно, примите во внимание следующие важные советы по безопасности, прежде чем приступать к каким-либо проектам по домашнему электроснабжению:

• Приложите усилия, чтобы узнать о вашей домашней электросистеме, чтобы вы могли безопасно ориентироваться и обслуживать ее.
• Никогда не беритесь за проект, который не соответствует вашему уровню навыков. Знание того, когда следует обратиться к специалисту, может помочь предотвратить возгорания, травмы и смертельные случаи, связанные с электричеством.
• Всегда отключайте питание цепи, с которой вы планируете работать, отключив автоматический выключатель на главной сервисной панели.
• Обязательно отключите от сети любую лампу или прибор, прежде чем работать с ним.
• Проверьте провода, прежде чем прикасаться к ним, чтобы убедиться, что питание отключено.
• Никогда не прикасайтесь к водопроводным или газовым трубам при выполнении электромонтажных работ своими руками.

Вернуться к началу

---

Безопасность электроинструментов и оборудования

Многие самодельные работы предполагают использование электроинструментов. Работа с электроинструментом требует квалифицированного инструктажа и обучения. Они могут быть смертельными, если их неправильно использовать или обслуживать.

Наиболее распространенный сценарий поражения электрическим током, связанный с электроинструментом, — это когда оборудование входит в контакт с проводами под напряжением во время его использования.

Вернуться к началу

---

Факты и статистика

• По данным Комиссии США по безопасности потребительских товаров (CPSC), в Соединенных Штатах ежегодно происходит почти 400 убийств электрическим током.
• Приблизительно 15% поражений электрическим током связаны с потребительскими товарами.
• Ежегодно 8% случаев поражения электрическим током, связанных с потребительскими товарами, связаны с электрическими авариями, связанными с электрическими дрелями, пилами, шлифовальными машинами, кусторезами и другими электроинструментами.
• 9% ежегодных поражений электрическим током, связанных с потребительскими товарами, вызваны несчастными случаями, связанными с использованием газонного и садового оборудования и лестниц, которые соприкасаются с воздушными линиями электропередач.

Наверх

---

Советы по безопасности электроинструмента

• Используйте прерыватели цепи замыкания на землю (GFCI) с каждым электроинструментом для защиты от поражения электрическим током.
• Не используйте электроинструменты с удлинителем длиной более 100 футов.
• Никогда не используйте электроинструменты рядом с токоведущими электрическими проводами или водопроводными трубами.
• Соблюдайте особую осторожность при резке или сверлении стен, где электрические провода или водопроводные трубы могут случайно коснуться или проникнуть внутрь.
• Если во время использования электроинструмента срабатывает защитное устройство, отнесите инструмент в авторизованный производителем ремонтный центр для обслуживания.
• При работе с электричеством используйте инструменты с изолированными рукоятками.
• При работе с электроинструментом следует надевать соответствующие средства индивидуальной защиты.
• Не используйте электроинструменты без соответствующих защитных приспособлений.
• При использовании пылесоса для влажной и сухой уборки или мойки высокого давления обязательно следуйте инструкциям производителя во избежание поражения электрическим током.

Вернуться к началу

---

Средства индивидуальной защиты (СИЗ)

• Средства защиты электроинструментов, работающих вне помещений, существуют не просто так. Перед началом работы убедитесь, что они всегда на месте.
• Купите защитные очки, средства защиты органов слуха, пылезащитные маски, перчатки и другое защитное снаряжение в соответствии с рекомендациями для каждого инструмента. Несколько долларов теперь стоят целой жизни хорошего зрения и слуха, которые они защищают.
• Носите соответствующую одежду для работы. Носить сандалии во время стрижки газона просто напроситься на неприятности.

Вернуться к началу

Связанные новости и ресурсы

Электрические проекты своими руками | Даллас Электрик

Самостоятельная установка или ремонт электрооборудования

Многие домовладельцы могут браться за самостоятельные работы по электроснабжению, потому что самостоятельно выполнить задачу может быть дешевле, чем нанять электрика. Если вы полностью способны, то, во что бы то ни стало, вперед. Только обязательно вызовите специалиста, если что-то пойдет не по вашей голове. Для менее осведомленных и опытных, знайте о некоторых возможных рисках. Чем больше вы знаете, тем лучше.

Помните об этих фактах при работе над проектом по электрике своими руками

• Выполнение электромонтажных работ без разрешения является незаконным, и вы можете лишиться страхового покрытия домовладельцев.
• Ежегодно тысячи смертей происходят из-за проблем с электричеством.
• При работе с электрическими проводами возможны пожары, удары током и другие травмы.

Если это вас не останавливает и вы считаете, что способны самостоятельно заняться электрическим проектом, то вот несколько полезных советов, которые вам помогут.

Советы по самодельным электромонтажным работам

• Будьте готовы потратить много времени на планирование и подготовку.
• Прежде чем выполнять какие-либо электрические работы в цепи, убедитесь, что питание отключено.
• Обязательно повесьте табличку на сервисной панели, чтобы никто не пытался восстановить питание, пока вы работаете с цепями.
• Не забудьте подписать схему, прежде чем отсоединять провода, чтобы вам не пришлось гадать, как их снова подключить.
• Во избежание поражения электрическим током избегайте влажных помещений.
• Не перегружайте розетки и обязательно отключайте оборудование, которое не используется.
• Проверьте, нет ли износа проводов.
• Не рискуйте и при необходимости обратитесь к профессионалу.
• Наклейте сами и не торопитесь с работой.
• Используйте инструменты с резиновыми ручками.
• Носите обувь с непроводящей подошвой.

Несмотря на то, что может показаться, что самостоятельные проекты экономят ваши деньги, всегда дешевле и опаснее нанять электрика, который знает, что он или она делает, чем ненадлежащим образом работать над задачей самостоятельно. Выполняйте работу правильно с первого раза. Экономичность никогда не должна заменять личную безопасность. Избегайте травм, наняв одного из наших сертифицированных специалистов по электрике в компании Mister Sparky.
