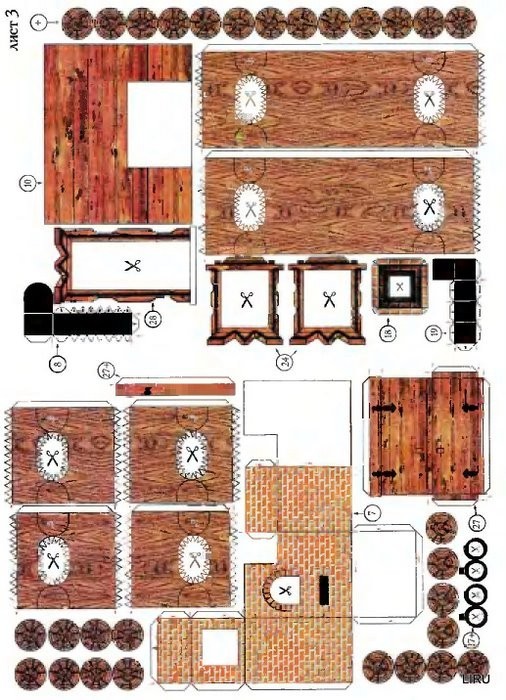

Макет русской печи развертка

Поделка печка своими руками

Проект «Матушка печка» | Начальная школа

Русская Печка, ах Русская Печка!
Нет в добром доме теплее местечка!
Рук неустанных и щедрых творение —
Предкам великим благодарение!

Ежегодно в МАОУ «МЛ №1» перед Новым годом объявляется конкурс «Самый новогодний кабинет». Обсуждая с ребятами выбор тематики и стиля украшения кабинета, мы долго выбирали разные русские народные сказки на новогоднюю тематику. После обсуждения ребята единогласно выбрали сказку «По щучьему веленью». Данная сказка учит нас быть добрыми, послушными, трудолюбивыми и верить в чудеса и мечты. Распределив обязанности для изготовления декораций к сказке, не забыли определить и календарные сроки. Важно обратить внимание на то, что украшения для класса должны быть выполнены своими руками.

Меня очень заинтересовал главный персонаж сказки Емеля и все, что с ним связано. Я решил воспользоваться случаем и ответственно внести свой вклад в «Классное дело». Моё желание было сконструировать русскую печь из бумаги и картона для персонажа Емели, а в дальнейшем принять участие в проектной деятельности. Ведь оказаться на правильном месте всегда надо использовать свой шанс.

Цель проекта

Самостоятельно в домашних условиях создать макет русской печки из бумаги и картона.

Задачи

Узнать больше информации о русской печи, как символом русского быта
Выяснить основные элементы русской печки и назначение
Собрать информацию о видах печей
Больше узнать предметов, связанных с печной утварью
Сказки, суеверия про печку и польза для здоровья человека
Провести анкету среди одноклассников по теме и сделать вывод
Изготовление макета печи своими руками из бросового материала

Гипотеза:

Я считаю, что печка в доме была предметом первой необходимости, так как от неё исходило тепло, в ней готовили пищу и применяли и в других целях. В современном мире благодаря техническому прогрессу в наши дома пришли электричество и газ, но русская печь не потеряла свое былое значение в деревнях и селах. Она скорее стала одним из символов русской культуры, который связывает прошлое и настоящее. Создать печку своими руками — дело достойное и интересное.

ОСНОВНАЯ ЧАСТЬ

Дорожная карта (календарный план)

№	Сроки	Наименование этапа работы	Участники и ответственные	Результат
1	08.12.2021-19.12.2022	Посетить школьную и городскую библиотеку для сбора информации по теме «Русская печь». Прочитать сказки, пословицы, поговорки, в содержании которых использовалась или есть русская печь.	Родители. сотрудники городской библиотеки	Источники информации и наглядность.
	20.12.2021-27.12.2021	Создать эскиз макета поделки «Русская печка» для создания декорации к сказке «По щучьему веленью» Сконструировать собственный макет русской печки из бумаги и картона	Творческий этап	Выбор подходящего эскиза и материалов для продукта проекта.
2	05.01.2022-14.01.2022	Посетить деревенский дом с русской печкой	Родители	Беседы со старшим поколением
3	14.022022- 20.02.2022	Провести анкетирование и построить диаграмму по результатам опроса	Ученики 3 «б» класса	Диаграмма с итогами анкеты.
4	11.03.2022-20.03.2022	Работа с презентацией проекта	Родители, учитель	Подбор информации, картинок, набор текста
5	25.03-27.03	Спроектировать детали своей поделки для защиты проекта	Самостоятельно Наставники Родители	Продукт проекта готов Итог конкурса – 1 место за «Самый новогодний кабинет»
6	06.04.2022	Предоставить свой проект перед одноклассниками во внеурочной деятельности	3-б класс	Выяснить свои трудности и пути их преодоления в защите проекта
7	30. 04.2022	Очная защита проекта	Семья, наставники	Итог проделанной работы

Технологическая карта проекта

Часть 1. Русская печь, как символом русского быта

Я узнал, что слово «изба» произошла от древнего «истба», «истопка». Изначально так называлась отапливаемая часть дома с печкой.

Печь – душа всего дома. А построить хорошую печь – дело всегда сложное. Расположение печи определяло планировку всей жилой площади. Обычно печь ставили в углу справа или слева от входа.

Первые упоминания о внутренних сооружениях для отопления помещений появились в VIII—XIII веках. Люди придумали укрыть огонь в доме под крышкой для собственного благоустройства. Такое важное решение послужило прообразом русской печи.

До VIII века избы топились по-черному. Весь дым, гарь и копоть оседали в доме на стенах и потолке толстым слоем сажи и с этим приходилось мириться.Зато использовалось малое количество дров. Закопчённые стены долго негнили и изба могла служить сотни лет. Спасала жильцов от угара только приоткрытая дверь на улицу. Позже люди придумали сделать отверстие в кровле и пристроить трубу из дерева. Дым выходил наружу и эта идея стала настоящим открытием для конструкции печки.

XVIII веке стали использовать огнеупорный кирпич. У русской печи появилась настоящая кирпичная труба.

Часть 2. Элементы русской печки и их назначение

Элементы русской печки	Назначение
Щиток	Дымосборник над шестком, для сбора дымовых газов и вывода их в трубу.
Труба	Дымоудаление из печи на улицу
Щека, щёки, щёчки	Передняя стенка горнила
Устье	Отверстие между щёками.
Шесток	Площадка перед устьем русской печи. Шесток бывает открытым, закрытым и закрытым с двух сторон. На шесток ставили горячую посуду.
Заслонка	Лист железа, закрывающий вход в горнило
Задвижка	Металлическая пластина, которой перекрывается дымоход
Лежанка	Место для того чтобы лежать и греться
Горнило	Камерав которой сжигают топливо, дрова, а потом готовят еду.
Печурки	Неглубокие ниши в печи, служат для сушки одежды, обуви, посуды, грибов и трав

Часть 3. О видах печей

По способу топки можно выделить три большие группы

Печи ПО-ЧЕРНОМУ	Печи ПО-СЕРОМУ	печи ПО-БЕЛОМУ
КУРНАЯ ПЕЧЬ ИЛИ ГЛИНОБИТНАЯ		КИРПИЧНЫЕ ПЕЧИ
Сооружались из обычной красной глины и песка. Огонь в курных печках разжигали небольшой, чтобы избежать пожара. Черными был потолок и неширокая полоса ниже него по периметру избы. В домах, топившихся по-черному, происходила естественная дезинфекция помещения.	Со временем избы стали топить по-серому – дым выходил через отверстие в потолке, в деревянную трубу. Примерно в середине XV века в стенах избы стали делать маленькие отверстия для выхода дыма. После окончания топки, отверстия заволакивали, закрывали. Эти отверстия в стене, через которые дым выходил на улицу, называли волоковыми окнами. Сажа скапливалась лишь возле волокового окна.	В конце XV века печи из глины стали постепенно исчезать, а на их место пришли кирпичные печи. Кирпич был дорогим.Такие печи сначала появились в домах богатых и знатных людей. Русская печь с кирпичной трубой, установленной на ее корпусе, стала называться «белой». Она имеет простую и универсальную конструкцию. Прочно вошла в жизнь наших предков. Кирпичная печь многофункциональна: отапливает, обогревает помещение, готовит еду и лечит.
Однако курные печи были очень пожароопасные		По-белому с дымоходами более эффективны, безопасны, могут использоваться для отопления, приготовления продуктов, прогрева парной.

Часть 4. Предметы, связанные с русской печью

Печная утварь – это предметы, использовавшиеся в топлении печи и приготовлении пищи: кочерга, ухват, лопата-садка.

Кочерга (она же загребка, дергач) – приспособление для сгребания горящих дров в печи и размешивания углей. Представляет собой металлический крюк на длинной рукояти или толстый железный прут с загнутым концом. Всегда ставилась возле печной топки.

Ухват (рогач, бабья рогатина) – двурогая железная скоба на длинной рукояти, которой «ухватывали» горшки, задвигая и вынимая их из печи. Пословица «С ухватом баба – хоть на медведя!» говорит о том, что ухват – основной инструмент женщины.Ставился ухват обычно рогами вниз. А в перевёрнутом виде – рогами кверху – ухват выставлялся для защиты от нечисти

Лопата хлебная (пёкло, лопата-садка) или лопата-садка – прямоугольная деревянная доска на длинной ручке для сажания пирогов и хлебов в печь и вынимания их оттуда. В народной медицине больного младенца укладывали на пёкло и сажали в протопленную печь, в тепло, «допекаться», «перепекаться», поскольку считалось, что ребёнок «не допёкся» в утробе матери.

Для варки и томления пищи использовали чугунки. Чугун – универсальная посуда, в нем можно приготовить щи, кашу, потушить овощи. В больших чугунах запаривали корм для скота.

Хранилась печная утварь в небольшом пространстве между стеной и печью, которое называлось запечье.

Традиционная русская печь позволяет приготовить все, что угодно!!! Она позволяет придать блюдам особый аромат и национальное своеобразие русской кухни. Пироги из поднявшегося за ночь теста с фруктовой или овощной начинкой от печного жара становятся пухлыми, пышными и невероятно вкусными. Отсюда пошла и русская пословица: «Красна изба углами, а печь — пирогами».

Часть 5. Сказки, суеверия про печку и польза для здоровья человека

Немного из фольклора о русской печи я хочу вам напомнить:

Емеля, разъезжающий на печи
Баба Яга пытается на лопате запихнуть кого-то в печь
Илья Муромец – тридцать три года пролежал на печи
Говорящая печка с пирожками

С русской печью связано немало символичных суеверий:

Углей из печи никому не давали – опасались, что уйдет достаток.
На ночь в печку ставили воду в горшочке и клали полотенце, чтоб у огня и печи не было нужды ни в питье, ни в еде.
Печь часто украшали росписями. Это делалось, чтобы уберечь жилище от нечистой силы.

Дым из трубы идет вниз – к снегу, вверх – к морозу. Красный огонь в печи — будет мороз, белый – жди оттепель.

Лекарь- Печка русская

Русская печь была не только кормилицей, но и лекарем. Огонь печи уничтожал все хвори и болезни. Простудные заболевания лечили ингаляциями, а боли в суставах и пояснице прогревали на печи. Так говорили: всякие хворобы отцепитесь, а косточки в печи пропекитесь.

Анкета Примечание 1

После проведения анкеты в классе, я сделал вывод о знаниях ребят

Вывод. Необходимо пополнять знания о том, что русская печка занимает главноеместо в быту жителей древней Руси и проявлять интерес к истории русского народа.

Изготовление макета

1. Дома я нашел нужные 4 коробки разного размера

2.Обклеил коробки обойной бумагой и сконструировал печку. Скрепил детали клеем ПВА и воспользовался скотчем.

3. Раскрасил макет гуашью с помощью кисточки. Просыхала вся конструкция 1сутки.

4. Я сделал кирпичную кладку, а значит, моя печка получилась по-белому. Выделил фломастерами важные детали печи

5. Печка готова, осталось лишь устранить мелкие недочеты.

У меня все получилось с лёгкостью и радостью!!!! Мы с мамой сшили куколку – персонажа Емелю из сказки «По щучьему веленью». Восторгу не было предела!!!

Заключение

Для меня русская печка – это сказочный персонаж. Надо признать, что русская печь сегодня утратила свои былые позиции. Её заменили газовые и электрические плиты, центральное отопление и освещение. Не удивительно, что современные дети очень мало знают об истории русской печки и ее важной роли в жизни наших предков. Но говорить о том, что русская печь навсегда исчезла из нашей жизни, нельзя!

Список использованных источников

1.Ожегов С.И. Словарь русского языка: Ок. 57 000 слов/Под ред. чл.-корр. АН СССРН. Ю. Шведовой. – 18-е изд., стереотип.- М.: Рус.яз., 2021.-797 с.

2. Забылин М. Русский народ. Его обычаи, обряды, предания, суеверия и поэзия [Текст]/ М. Забылин. В 4 ч.//Сост. и отв. Редактор О.А. Платонов. – М.: Институт русской цивилизации, 2014. — 688 с.

3. Короткова М.В. Путешествие в историю русского быта [Текст]/ М.В. Короткова. – М.: Дрофа, 2003. – 256 с.:ил., 16 л. цв.вкл.

4. Федотов Г.Я. Русская печь[Текст]/ Г.Я.Федотов. -М.:Эксмо, 2009. – 352 с.:ил.

5. «Русский вопрос». Русская печь полная версия, [Электронный ресурс] – Режим доступа: ‘https://www.youtube.com/watch?v=bZH5ZNkNkwc’, свободный. – Загл. с экрана.

6. «Русская печь – тайна наших предков, [Электронный ресурс] – Режим доступа: ‘https://www.youtube.com/watch?v=TnL0T_My-XE’, свободный. – Загл. с экрана.

7. Открытие самой большой Русской Печки в мире! [Электронный ресурс] – Режим доступа: ‘www.ethnomir.ru’, свободный. – Загл. с экрана.

8. Федотов Г.Я. Русская печь[Текст]/ Г.Я.Федотов. -М.:Эксмо, 2007. – 352 с.:ил.

Полный текст статьи см. приложение

Кладка своими руками лучшие заказы и схемы

Строительство печи в частном доме ответственное и требующее мастерства мероприятие, которое рекомендуется проводить под руководством опытного печника. Только он знает, как построить русскую печь: выбрать правильную схему кладки, подобрать кирпич, приготовить раствор.

Даже небольшие просчеты в заказе могут обернуться плачевным результатом, поэтому необходимо соблюдать правила проведения работ и нормативные требования в строительстве.

Содержание статьи:

Устройство русской печи
Строительство: подготовка и кладка
- Выбор места для кладки
- Подготовка инструментов и материалов
- Как приготовить раствор?
- Основные принципы рядовой кладки
Печь с котлом и лежанкой
Рекомендации по эксплуатации
Выводы и полезное видео по теме

Устройство русской печи

Размеры, форма и конструктивные особенности русской печи могут различаться. По одному из определений, это отопительно-варочная установка с 2-мя топками, которая помимо функций обогрева предназначена также для приготовления типовых блюд и выпечки хлеба.

Процесс сжигания дров в основной топке происходит следующим образом: газы, образующиеся при горении поленьев, поступают в 1 секцию подкамеры, затем через специальные отверстия — подтопки поступают во 2 секцию. После этого они перемещаются в верхнюю варочную камеру, откуда в сборный канал и в трубу.

Схема устройства русской печи. Основная топка нужна для зимнего отопления, малая используется для приготовления пищи в любое время года

При сжигании дров в малой топке дымовые газы сначала попадают в основную топку, из нее в трубу. Здесь можно использовать не только сухие бревна, но и кору, щепу, ветки и другие отходы.

Русская печь имеет массу достоинств, но имеет один заметный недостаток: тепло вырабатывается на уровне очага, то есть на расстоянии примерно 0,9м от пола, что препятствует прогреву нижней части помещения

Фундаментом для сооружения служит фундамент, обычно на 0,1 м больше дна русской печи. Здесь, внизу, подвал — свободное место для хранения кочерги, хвата, лопаток и прочего снаряжения.

Основной частью считается тигель — варочная камера с отверстием (горловиной) на лицевой стороне. Горловина может иметь прямоугольную или арочную форму. Через него внутрь тигля закладывается топливо (поленья) и ставится посуда с едой

Для кладки варочной камеры, и в частности свода, выбирают наиболее огнеупорный, отборный кирпич. Толщина стен определяет, как долго будет держаться тепло.

Тонкие стенки варочной камеры очень быстро нагреваются, но так же быстро и остывают. Стандартная толщина составляет 1 или ¾ кирпича. Передняя стена тоньше – ½ кирпича, как и перегородка перед топкой.

На дне варочной камеры находится под, для которого подойдет прочный гладкий кирпич. Часто ее укладывают всухую, без использования раствора, на подушку из крупнозернистого песка, в которую добавляют щебень, гравий или битое стекло. Настил очага делается с уклоном 3-5 см в сторону устья.

Форма свода влияет на степень прогрева и сложность кладки.

Например, полукруглые арки слабо греются под и неравномерно отражают газы, но считаются более легкими в устройстве своими руками.

Плоские арки укладывать сложнее, для распределения нагрузки необходимо использовать стальные стяжки. Однако при такой конструкции днище сильнее прогревается.

Технология кладки свода русской печи может варьироваться, но чаще всего соблюдают следующее правило: выкладывать одновременно с 2-х сторон и заканчивать посередине. По центру укладывается замковый кирпич, для покрытия которого используется глиняный раствор.

Варочная камера устроена с учетом того, что топливо можно заложить близко к горловине — сгорание более эффективное. Горшки и подносы также ставятся под устье

Если пекут хлеб, то очищают под ним — золу выкапывают, а остатки сметают.

Еще есть способ испечь хлеб без противней и форм, когда его кладут на специальную лопатку, слегка присыпают мукой, а потом «ставят в печь» — просто резким движением вываливают на под.

Строительство: подготовка и кладка

Чтобы обезопасить себя от разного рода рисков, связанных с пожаром, а также от претензий пожарной инспекции, рекомендуем при возведении объекта использовать нормы и правила, изложенные в нормативно-правовой документации. состав:

СНиП 41-01-2003 — раздел по отоплению;
СНиП 23-02-2003 — по тепловой защите;
СНиП 3-01-01-85 — общестроительные нормы.

Материалы для строительства печи также должны соответствовать нормам безопасности и противопожарным правилам.

Выбор места для кладки

Традиционно расположение печи выбирают так, чтобы устье было обращено к окну и хорошо освещалось. Постройку можно расположить как в центре комнаты, так и у стены, в углу.

Если стены деревянные, то они должны быть защищены негорючим материалом — например, стальными листами или асбестовыми плитами. При этом кирпичную кладку следует располагать не ближе 0,2 м.

Расстояние между топкой и стенами помещения также необходимо для ежегодной ревизии, которую необходимо проводить перед началом каждого отопительного сезона

Иногда здание размещают в стене между двумя комнатами. Для защиты стены или перегородки можно использовать кирпичную кладку толщиной около 0,2 м или облицовку негорючим материалом.

Центральное расположение русской печи позволяет увеличить площадь обогрева: отапливаемая конструкция может отапливать сразу два смежных помещения, например, кухню и спальню

Этот вариант можно использовать, когда большая топка уходит в на кухню, маленькую — в соседнюю комнату. Раньше практиковалось в пятистенных домах с «летней» избойкой, в которой топка большой печи с лежанкой не использовалась в теплое время года.

Подготовка инструментов и материалов

Кладочные приспособления и инструменты готовятся заранее, чтобы не отвлекаться и не спешить с их поиском в самый неподходящий момент.

Основной инструмент печника:

Фотогалерея

Фото

Небольшим шпателем с ручкой набирается необходимое количество кладочного раствора и наносится на кирпич, равномерно распределяясь по поверхности. Удаляет излишки раствора, выступающие из швов.

Чтобы придать кирпичам нужную форму, подогнать их под определенные размеры или просто разделить пополам, используйте инструмент, одна сторона которого представляет собой обычный молоток, а вторая, с плоской ударной частью, напоминает кирку

Для придания кладке печи аккуратного вида используется небольшой, очень простой, но полезный инструмент — оклад. С его помощью оформляют горизонтальные и вертикальные швы, особенно если последующая облицовка плиткой не планируется.

Для правильной работы печи очень важно соблюдать ровность рядов или, наоборот, наклон под определенным углом. Для этого используется уровень, и его желательно использовать после укладки каждого ряда

Кельма или кельма для распределения раствора

Молоток для кирпича

Шов по металлу

Уровень строительный пузырьковый или лазерный

Также могут пригодиться отвес и строительный шнур — для точной подгонки углов и стен конструкции по вертикали правило для выравнивания фундамента, складной стальной метр для разметки и выравнивания. В целях безопасности рекомендуем перед работой надевать защитную одежду, удобную обувь и перчатки.

Материалы и их количество зависит от выбранной модели печи — с нагревательным щитком, лежанкой или варочной панелью.

Таблица необходимых материалов может выглядеть так:

Особое внимание следует уделить печным приборам из металла (стали или чугуна): дверцы, колосники, люки, вентили, заслонки, чугунные плиты

Преимущество превосходства чугуна над сталью очевидно: он не ржавеет, не выгорает, практически не деформируется под воздействием высокой температуры, долго сохраняет тепло.

При покупке дверей и задвижек убедитесь, что первые закрываются плавно и плотно, а вторые легко скользят в полотне. Раньше размеры устройств подчинялись стандартам, например, чистые двери имели размеры 112*150 мм. Сегодня можно найти оборудование различной формы, длины и ширины.

Как приготовить раствор?

По основному материалу растворы делятся на глиняные, цементные, известковые.

Клей считается традиционным и наиболее подходящим для монтажа такой части печи, как топка. Современные рецептуры, как правило, смешанного (комплексного) типа и помимо вяжущего компонента включают заполнители

При обозначении на первом месте стоит вяжущий компонент, на втором — заполнитель, например, 1:1 или 1:2. Комплексные растворы указывают в трех частях, например, 1:2:6, с двумя связующие в первую очередь, последний заполнитель. Марка цементных растворов зависит от марки используемого цемента.

Готовый раствор должен обладать следующими качествами:

пластичность, удобная для нанесения и распределения;
достаточно толстый, чтобы предотвратить растекание;
нормальной плотности, ни худой, ни толстый.

Здесь действуют общие правила: слишком жидкие растворы считаются слабыми и недолговечными, а жирные растрескиваются после высыхания.

У опытных мастеров есть свои секреты приготовления печных растворов, многие из которых придерживаются традиций и используют проверенный веками знакомый состав глины и песка

Самое сложное в приготовлении глиняного раствора — найти подходящий сорт глины. Она должна быть жирной, чтобы состав получился эластичным, удобным для укладки и создания аккуратных ровных швов. Иногда на подбор правильных пропорций уходят годы — это еще одна причина работать под руководством опытного мастера.

Новички выбирают состав раствора опытным путем. Сначала глину перед замесом очищают от примесей, затем замачивают в воде на 24 часа.

Одни и те же порции глины смешивают с разными порциями песка, формируют лепешки и дают им высохнуть в течение 2-3 дней. В дальнейшем для приготовления раствора используют пропорции, дающие меньше всего трещин.

Для придания глиняной массе подходящей текстуры и однородности ее замачивают, а затем протирают через сетку с ячейкой 5 мм.

При устройстве печи вместо песка в огнеупорную глину требуется добавить шамотный порошок 1:3 или 1:4. Можно использовать кладочную смесь, приготовленную в заводских условиях.

Для кладки дымоходов и дымоходов внутри дома применяют известково-цементную или известково-песчаную смесь. При сооружении трубы над крышей используется цементный раствор или известково-цементный состав.

Основные принципы рядовой кладки

Для устройства русской печи рекомендуется применять полнотелый огнеупорный кирпич без трещин и сколов. Толщина зазоров между соседними рядами, заполненных раствором, составляет от 0,5 до 0,8 см.

Различные секции печи могут быть выполнены кладкой в целый кирпич, уложенный на ребро или уложенный плашмя, а также в ½ (равный ширине) или ¼ (равный ребру) кирпича.

Перевязка углов чаще всего выглядит как последовательное переплетение двух сторон — «ложка» (длинное ребро) и «тычок» — короткое ребро

Предлагаем по схемам и описаниям ознакомиться с порядковой кладкой Русская печь. Размеры предлагаемого варианта 1,45*1,28 м (т.е. 6 кирпичей в дин и 5 — в ширину).

Схема русской печи в разрезе в двух основных положениях. Кладка производится в 32 ряда, первый на уровне пола, последний перед дымоходом

Фундамент закладывается в грунт, от которого зависит конструкция конструкции. На глубине 12 см от пола уложить двухслойную гидроизоляцию (например, 2 куска толя).

Схемы кладки секционные. Два ряда кирпичей уложены до уровня пола в плоском положении – это верхнее перекрытие фундамента

Первый ярус кладки печи также состоит из кирпичей, уложенных плашмя.

1-4 ряды выкладывают по схемам ниже, при этом в 4 ряду необходимо будет закрепить стальные планки и дверцы поддувала (3 шт.).

5 ряд отличается установкой колосника, необходимого для удаления золы из варочной печи в отверстие поддувала. Под следует выкладывать только из огнеупорного кирпича.

Схема 5 рядов и схема 6-11 ряды:

6-11 ряды выкладываем по одной схеме с некоторыми отличиями:

6 ряд — установка основной дверки топки,

10 ряд — установка поддувальной дверки для малой топки,

11 ряд — решетка для удаления золы из мелкой топки.

12-17 ряды — допмонтажные работы:

12 ряд — дверца малой топки,

13 ряд — 2-конфорочная варочная панель из чугуна (0,71*0,41 м), материал — огнеупорный кирпич и сталь полосы для армирования. После этого выложите арочные проемы внутренней, а затем и внешней варочных камер,

15 ряд — огнеупорный кирпич кладут на ребро, устанавливают дверцу варочной камеры (0,45*0,45 с защелкой), остальные кирпичи кладут плашмя, чередуя со стальными полосами.

17 ряд — выложить из уложенных плоских кирпичей, затем 5 ряд — труба, при этом между последним рядом и потолком уложен лист асбеста.

Схемы рядов с 12 по 17 (3-3), с 17 по 22 (4-4), с 22 по 27 (5-5):

Над основной конструкцией печи проходит труба, облицованная 5-ю кирпичами (плоское положение). Для прочности его связывают с повязкой. Таким образом, получается 32 ряда.

Печь с котлом и лежанкой

Кроме самого простого варианта с двумя топками строятся сложные русские печи своими руками с лежанкой, котлом для нагрева воды, с затопкой или камином. Рассмотрим порядок популярных растворов, которые можно использовать для самостоятельного строительства.

Упорядочивание значительно упрощает кладку, так как графическое изображение и описание каждого ряда показывает, чем именно отличается предыдущий ряд от последующего, какие элементы необходимы на всех этапах.

Рассмотрим схемы постройки русской печи с котлом , созданные в компьютерной программе.

1 ряд задает расположение всей конструкции, выполнен полнотелым из огнеупорного кирпича, уложенного плашмя.

Перед укладкой необходимо сделать разметку, соорудить фундамент, положить слой гидроизоляции. Все элементы лучше сначала выложить на сухую, чтобы уточнить размеры топки

2 ряд — начало построения отсеков.

Сначала кладут кирпичи, из которых состоят стены печи, затем — ряд внутренних перегородок. Кирпичи следует укладывать строго по чертежу, измеряя каждый ряд уровнем

3 ряд — конструкция двух камер, очистки и поддува.

Напротив камер установлены чугунные двери. Для фиксации используется проволока, которая одним концом вставляется в ушки изделий, другим укладывается в швы между кирпичами

4 ряд  — закрытие очага.

Одна камера внутри конструкции — нижняя — закрыта плоскими кирпичами. Таким же образом перекрывают внутренние каналы у стен

5 ряд — решетка.

Большая топка оборудуется колосниковой решеткой, на этом же этапе устанавливается еще одна дверца — для малой топки. Внутренняя кладка выполняется шамотным кирпичом без применения раствора

6 ряд — бак ГВС.

Бак прямоугольной формы из оцинкованной стали и предназначенный для нагрева воды устанавливается сбоку, но так, чтобы подход к нему был открыт

7 ряд — усиление боковой стенки.

Настенный соединитель изготовлен из стальной полосы. При этом устанавливается дверца для основной топки и колосник для малой. Зазоры в салоне увеличивают отвод тепла

8 и 9 ряд — выходные каналы.

Кладка внутренних каналов осуществляется строго по схеме и уровню. Здесь же устанавливают еще одну дверцу — уже для небольшой топки

10 ряд — соединение сводов основной и малой топки.

Здесь дно печи выложено сплошным. Резервуар для воды полностью закрывается. Открытыми остаются только отверстия для прохода нагретого воздуха в варочную камеру.

11 ряд — установка варочной панели.

Лучшее место для установки – край передней стены над дверцами обеих камер сгорания. Для крепления плиты подойдет стальной уголок 50*50 мм. Сзади — решетка

12-13 ряд — оформление стенок варочной поверхности.

На этом этапе начинается строительство дымохода. Между дымоходом и топкой установить металлическую заслонку, закрыв при необходимости отверстие

14 ряд  — вход в трубу.

Начинается проектирование канала дымоудаления. Отверстие в нем открывается при помощи заслонки, установленной вертикально. Подъем стен топки продолжается

15 ряд — свод варочной камеры

Направление кладки меняется — она сужается, образуя и перекрывая варочную камеру. Контуры дымохода Появление

16 ряд — усиление стен.

Кладка выполняется по принципу 15-го ряда, но для надежности конструкции в швы укладываются стальные пластины с замковыми элементами на концах

17 ряд — установка металлических деталей.

Задняя стенка стянута металлической полосой, дополнительно сужен свод варочной камеры, над варочной панелью установлены стальные опоры для последующей кладки — уголок и полоса

18 ряд — свод топки.

Для создания арочной конструкции используется либо шаблон, либо металлический каркас. Кирпичи укладываются на длинное ребро – ложку. Варочная панель закрытая

19 ряд — усиление внутренней перегородки.

Для усиления, как обычно, используйте стальной стержень. По периметру арки выложить стены, которые будут служить бортами для дальнейшей засыпки

20 ряд — засыпка песком.

Пространство над топкой полностью засыпается чистым просеянным песком, который необходимо тщательно утеплить. Наполнение увеличивает теплоемкость пекарной камеры

21 ряд — основание кушетки.

Сзади уплотненный песок и стены, примыкающие к своду, полностью покрыты кладкой — это основание будущей скамейки, спереди заужено

22 ряд — установка металлической детали в дымоход .

Для увеличения времени нагрева, сохранения тепла и возможности перенаправления газов в дымоход устанавливается металлический элемент с отверстием

23 ряд — дымоходная дверца.

Чтобы прочистить дымоход, нужно специальное отверстие, которое закрывается дверцей, закрепленной на проволоке. Снятие затрубного пространства продолжается

24 ряд  — установка затвора.

Заслонка необходима для регулировки тяги в тигле и в печах. Сначала устанавливают полотно, по которому он движется, а затем сам клапан

25-26 ряд — сужение кладки.

Два ряда выложены практически одинаково, основная цель — перекрыть пространство над установленной задвижкой и сформировать верх топки

27-29 ряд — соединение межтрубного пространства и дымохода.

Кладка основных частей завершена, продолжается строительство трубы — до уровня разделки. Часть дымохода, проходящего через перекрытие, укрепляют не глиной, а цементным раствором

Дымоход выводят через чердак на крышу, там устраивают выдру и гидроизолируют прилегающую зону, чтобы не было щелей между трубы и кровельный материал.

Главное при строительстве соблюдать порядок русской печи и следить за качеством используемых материалов.

Выводы и полезное видео по теме

Видео макет русской печи с заказом:

Процесс разборки старой и постройки новой печи:

Один из вариантов русской печи с заказ:

Если правильно построить русскую печь, можно сразу получить практически «вечный» отопительный прибор, и отличный кухонный инвентарь для приготовления пищи. Однако для этого устройство должно полностью соответствовать заказу, а технология кладки кирпича и замешивания раствора — общепринятым нормам.

И прежде чем делать проект русской печи, лучше проконсультироваться с квалифицированными печниками.

Пожалуйста, пишите комментарии в блоке ниже. Расскажите, как вы строили русскую печь у себя на даче или в загородном доме. Задавайте вопросы, делитесь информацией, полезной для интересующихся темой посетителей сайта, размещайте тематические фотографии.

код встречи ракетных обогревателей (форум дровяных печей на permies)

Немного об этом было в предыдущей ветке: https://permies.

com/t/12742/stoves/Complying-building-codes

Существует стандарт ASTM для нагревателей каменной кладки: 1602-03, и можно построить нагреватель ракетной массы в соответствии с существующими стандартами нагревателей каменной кладки, зазорами и стандартами фундамента/землетрясения. Это включает в себя гораздо больше огнеупорного кирпича; вы устанавливаете «футеровку» (вместо воздуховода) в «шамотный раствор» (вместо самана) и включаете «компенсационные швы», которые, насколько я знаю, могут быть куском картона, который вы оставляете на месте после использования. для придания формы перлитовой изоляции, стабилизированной шамотом. Возможно, вам придется перейти на обычную каменную обсадную трубу (гм, с цементным раствором) за пределами этого компенсационного шва, или, может быть, они примут «монолитный саман с интегрированным волокнистым армированием» в качестве всемирно известного строительного материала, который является огнеупорным и предлагает полезные для здоровья преимущества, смягчая некоторые проблемы с качеством воздуха.
Я бы пошел на дровяные зазоры вокруг ствола. И вам может понадобиться огнеупорная изоляция и нестандартная бочка/колокол, чтобы масштабироваться до размера общественного здания.
Если у вас есть готовый инженер (да благословит вас Бог, Нью-Йорк!) и альтернативный процесс утверждения, когда они уже знают о каменных нагревателях, у вас есть гораздо больше в вашу пользу. Предположительно, это будет решение стоимостью примерно 5000 долларов, а не решение за 50 долларов, чтобы сделать это в соответствии со спецификациями для общественного здания. Это не считая разрешений и времени инженера.

Вы также можете ознакомиться с уже одобренными UL комплектами обогревателей для кирпичной кладки, которые продаются в Канаде и на востоке США. Сердечник может стоить менее 5000 долларов, и тогда вам придется искать дополнительные работы по обшивке, но сэкономите массу хлопот с разрешениями (поскольку он поставляется с наклейкой или сертификационным документом).

Они все еще могут с подозрением относиться к твердотопливным устройствам, кто-то должен прочитать руководство по эксплуатации и управлять этим устройством, и они серьезно и справедливо параноидально относятся к пожарам в общественных зданиях.

Поделка печка своими руками — 89 фото

Проект «Матушка печка» | Начальная школа

Кладка своими руками лучшие заказы и схемы

Устройство русской печи

Строительство: подготовка и кладка

Выбор места для кладки

Подготовка инструментов и материалов

Как приготовить раствор?

Основные принципы рядовой кладки

Печь с котлом и лежанкой

Рекомендации по эксплуатации

Выводы и полезное видео по теме

код встречи ракетных обогревателей (форум дровяных печей на permies)

Добавить комментарий Отменить ответ
