Люстра с пультом управления ремонт своими руками: Ремонт люстры с пультом управления.

Содержание

конструкционные особенности и порядок работ

Опубликовано: 09.08.2022

Содержание

  • Устройство светильника с ПДУ
  • Схема контроллера люстры
  • Частые неисправности
  • Необходимые инструменты
  • Ремонт люстры

Чтобы произвести ремонт люстры с пультом управления своими руками, заготовьте заранее необходимый инструментарий, сменные детали либо готовые блоки. Если опыта выполнения подобных работ и уверенности в своих силах нет, рекомендуется обратиться к мастеру.

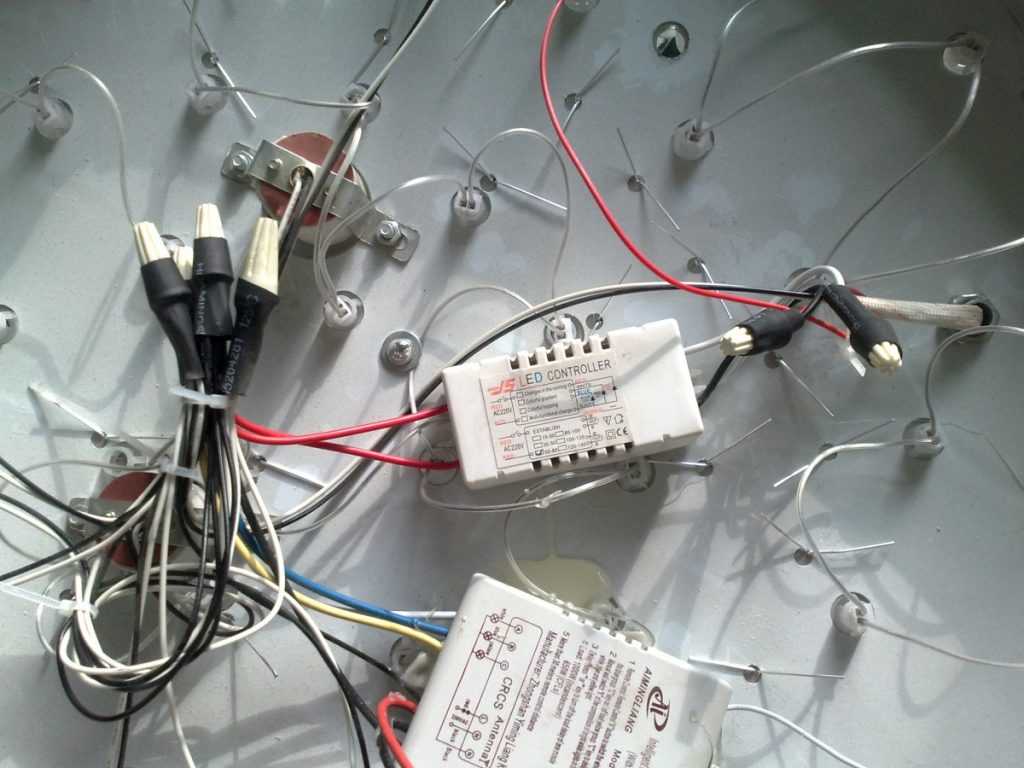

Конструкция светодиодного светильника с пультом.

Устройство светильника с ПДУ

Оснащенные пультом дистанционного управления люстры состоят:

  • из контроллера и пульта;
  • блока светодиодных ламп;
  • блока галогенных ламп.

Контроллер представляет собой беспроводной выключатель. Управлять им можно не только с помощью пульта, но и посредством клавишного переключателя, установленного на стене. В блок галогенных ламп входят сами лампочки и блок питания, называемый еще трансформатором. В светильнике имеется драйвер, к которому последовательно подключаются светодиоды. Из-за такого подключения вся цепь перестает светить, если один диод перегорает.

На одной люстре могут быть только галогенные, только светодиодные лампы, либо те и другие одновременно. В зависимости от конструкции различается сложность монтажа и сборки.

Программируемые люстры с различными режимами работы выходят из строя чаще, чем более простые аналоги.

Схема контроллера люстры

Прежде чем пытаться самостоятельно отремонтировать изделие, изучите схему люстры. Она нанесена на корпус прибора, а также ознакомиться с ней можно в инструкции по применению.

Схема контроллера люстры с пультом дистанционного управления.

При подключении нужно строго следовать схеме, где обозначены все выходные каналы, фаза и ноль. Чаще контроллер снабжен 3 выходными каналами (для подключения 3 групп освещения), но встречаются и 1-канальные, и 2-канальные контроллеры.

Частые неисправности

Чаще всего изделие совсем перестает включаться с помощью пульта радиоуправления. Подобное явление возможно из-за севших батареек. Причиной может стать и нарушение работы контроллера на потолке. Иногда загораются не все группы лампочек. Если при попытке дистанционного включения слышатся щелчки, скорее всего контроллер работает нормально. В таких ситуациях ремонт сводится к замене пульта и трансформатора. Некорректная работа может наблюдаться лишь в некоторых режимах.

Если перегорает 1 из светодиодов, то светить не будет вся группа. Нужно заменить испорченный диод. На его место разрешается поставить перемычку.

Трансформатор и патроны могут испортиться при неправильном подборе галогенных ламп. Придется заменять детали. Чтобы избежать такой поломки, рекомендуется подбирать не слишком мощные лампочки.

Таблица основных неисправностей люстры с пультом.

Иногда наблюдаются мигание, самопроизвольная смена режима. Устройство самопроизвольно выключается. Поломки могут происходить из-за низкого качества элементов, если была куплена дешевая китайская продукция.

Возможны выход из строя стабилизатора, плохое качество соединения контактов, недостаточная мощность трансформатора либо блока питания.

Необходимые инструменты

Заранее подготовьте:

  • тонкую крестообразную отвертку;
  • плоскую отвертку;
  • клещи с изолированными ручками;
  • изоленту;
  • мультиметр;
  • пинцет;
  • паяльник;
  • дрель;
  • тонкие провода.

Ремонт люстры

Сначала ищут поломавшийся элемент. Начинают проверку с батареек. Если они сели, произведите замену.

Когда не работает лишь один тип лампочек, проверьте состояние блока. Чаще всего поломки происходят из-за контроллера. Чтобы установить, исправна ли деталь, включают свет с помощью стенного выключателя. Если при этом освещение не появится, значит элемент неисправен. Иногда не работают только галогенные либо светодиодные лампы. В таких ситуациях поломка произошла в отдельном модуле.

Проверьте качество закрепления каждого контакта. Затем воспользуйтесь мультиметром, чтобы провести диагностику блоков питания и трансформаторов.

Сгореть могут и сами лампы. Их работоспособность следует проверять вручную. Все одновременно перегорают нечасто, но подобные явления возможны при сильных скачках напряжения, нестабильной сети или, например, из-за чрезмерно мощного трансформатора.

Удостоверьтесь в работоспособности пульта. Для этого можно воспользоваться контроллером. Если проверка оказалась нерезультативной, проверяйте контроллер. Сначала убедитесь, что элемент был изначально подключен правильно. Входящая полярность должна соответствовать нормальным значениям.

Осмотрите провода. Изделия низкого качества могут вызывать нарушения в работе системы. Если при визуальном осмотре неполадки выявлены не будут, замените деталь. Самостоятельно починить контроллер без специальных умений не получится.

Исправность пульта ДУ можно проверить, направив на него камеру мобильного телефона.

Светодиоды иногда ломаются из-за нарушения правил эксплуатации. Ошибки подключения или избыток входящего напряжения приведут к износу деталей. Проще всего проверить исправность лампы, подключив ее к другому исправному, корректно работающему прибору. Воспользоваться можно и специальным либо самодельным тестером. Отремонтировать светодиоды не удастся. При поломке их придется заменять.

Если не уверены в своих способностях, лучше вызвать мастера.

как починить светильник с ДУ

Содержание

  • 1 Виды люстр
  • 2 Устройство прибора
  • 3 Основные неисправности
  • 4 Ремонт радиоприемника
  • 5 Рекомендации по уходу
  • 6 Видео

Для выполнения освещения в жилом помещении или частном доме в последнее время часто стали использоваться потолочные люстры с дистанционным управлением. Подобные осветительные приборы имеют в своей конструкции множество сложных деталей, поэтому нередко случается, что светильник выходит из строя. В данной статье рассмотрены виды неисправностей, причины их возникновения, а также возможность ремонта люстр с пультом управления.

Ремонт люстры

Виды люстр

У каждого производителя подобного изделия с ПДУ своя конструкция и свой оригинальный дизайн, но основная концепция устройства совпадает. Изделия подразделяются на несколько типов:

  1. Люстра с галогенными лампами. Это вид светильников, в которых источником света выступают один или несколько рядов галогенных ламп, которые подключены к общей линии и загораются в момент подачи сигнала от пульта на контроллер. Такие детали бывают различной яркости и срока службы, в зависимости от марки и материала изготовления;
  2. Люстры с пультом управления источником света, в которых ими являются светодиодные ленты или одинарные элементы. Так как для подобных ламп необходим ток с минимальным напряжением, в состав устройства входит аппарат, который понижает данный показатель до нормы, поэтому на входе наблюдается 220 Вольт, а на выходе во время включения – не более 6-12В;
  3. Комбинированные агрегаты. В данном случае это сгруппированное из двух выше перечисленных составляющих изделие, которое включает в себя и галогеновую и светодиодную лампочку.

Комбинированная люстра

Перечисленные виды люстр наиболее распространены и поэтому часто используются в бытовых условиях, их стоимость не намного выше, чем у простых светильников, но, благодаря комфорту в использовании, эта разница с лихвой окупается. Независимо от вида люстры, если она сломалась, ее ремонт должен проводиться с особой аккуратностью, предварительно изучив инструкцию и схему расположения проводников.

Важно! Если нет хотя бы минимальных знаний в данной области и специального инструмента, не стоит пытаться выполнить восстановление светильника своими руками, так как электрический ток является источником повышенной опасности, при неумелых действиях можно получить увечья и травмы.

Устройство прибора

Дифференциальная защита

В состав каждого светильника входят несколько устройств, которые исполняют определенную функцию. В первую очередь, это блок распределения питания, который отвечает за прием электричества от сети 220 Вольт и передачу его на потребляющие диоды или галогены.

Для этого в распределитель встроено несколько трансформаторов, которые срабатывают от импульса тока и отвечают каждый за свой сектор.

Устройство изделия

Далее обязательно имеются радиоприемник и передатчик, чаще всего это одно устройство. Деталь нужна для принятия сигнала от пульта дистанционного управления и подачи импульса на распределитель, это приводит к активации последнего и запуску всей системы.

Важно! Приемник радиоволн – это высокоточный прибор, поэтому вмешательство в его конструкцию может привести к полному выходу из строя всей люстры. Удалять его также не рекомендуется, потому что изначально производитель «завязал» все элементы между собой, и «вырезание» любого компонента может привести к сбоям в работе.

Следующей составляющей являются сами источники света. Взамен устаревшим лампам накаливания пришли устройства с галогеновой основой, в которых вместо вольфрамовой нити внутри расположен специальный газ, он при контакте с электричеством загорается и источает свет, такой же мощности, что и обычная лампа.

Дополнительным освещением могут быть светодиоды, которые по отдельности светят слабо, но при компоновке в общую сеть суммируют свою мощность и могут являться самостоятельным или вспомогательным источником освещения.

В большинстве случаев на внутренней крышке изделия или в техническом паспорте нарисована схема подключения и расположения указанных выше устройств, поэтому при возникновении неполадки, пользуясь этим чертежом, можно самостоятельно выполнить ремонт люстры с пультом дистанционного управления в домашних условиях.

Пульт ДУ

Вся работа изделия заключается в подаче питания номиналом 220 Вольт от стандартной сети на блок питания через одноклавишный выключатель, расположенный на стене. Затем пультом управления, который чаще всего имеет четыре клавиши для разных режимов, подается сигнал на распределитель питания, который в соответствии с командой подает номинальное напряжение на тот или иной элемент. Отключение всей люстры может осуществляться путем нажатия на клавишу выключателя или через ПДУ.

Основные неисправности

Как сделать лестницу: все нюансы

Перед тем, как ремонтировать люстру с пультом дистанционного управления, необходимо точно выяснить причину и тип поломки. Существует несколько основных видов неисправностей, среди которых:

  1. При нажатии на клавишу весь прибор не включается. Чаще всего причиной такой поломки является севшая батарея в ПДУ, поэтому, прежде всего, необходимо поменять аккумулятор и попробовать действие заново. Если это не помогло, а питание от выключателя поступает, то нужно прислушаться, срабатывает ли реле питания, встроенное в радиоблок, при включении оно издает щелчок, люстру для этого снимать не обязательно;
  2. Горят только несколько ламп или светодиодов. Здесь причина может крыться в перегоревшем элементе. Для замены лампочку нужно выкрутить из гнезда, предварительно отключив питание в разводном щитке. Часто, чтобы удешевить производство, некоторые фабрики соединяют несколько ламп по последовательной схеме, когда все элементы сажаются на два проводника. Если перегорает любая из этих деталей, перестает светить весь прибор, поэтому перед тем, как менять люстру, стоит внимательно осмотреть все светодиоды, вычислив из них неисправные. Ремонт светодиодных ламп – весьма трудное занятие, поэтому при обнаружении перегоревшего сектора лучше заменить всю ленту, это намного выгоднее;
  3. Реле при нажатии на ПДУ издает щелчок, но лампы загораются только при небольшом касании. Такое бывает при длительном использовании, когда металлический цоколь и его элементы окисляются или засоряются нагаром. Отремонтировать такой светильник очень легко: достаточно выкрутить лампы из посадочного места и с помощью наждачной бумаги с мелкой фракцией зачистить контакты, после чего вкрутить детали обратно;

Важно! Все работы должны проводиться на полностью обесточенном приборе, в некоторых случаях придется снять люстру с потолка для более тщательной проверки.

  1. Люстра не включается ни от пульта, ни от выключателя. В данном случае причиной неисправности может быть отсутствие напряжения в сети 220 Вольт или полный выход из строя блока питания изделия. Чтобы починить люстру с таким дефектом, нужно ее снять с потолка и проверить распределительный блок, для этого можно использовать мультиметр. При выполнении замеров сопротивления проводников внутри аппарата можно сделать вывод об исправности прибора. Если он сломан, то его ремонт обойдется недешево, возможно, придется приобрести новый блок, но это дешевле, чем покупать еще одну люстру. Большинство осветительных агрегатов подобного типа оборудованы предохранителями, которые реагируют на перегрузки и предотвращают возникновение короткого замыкания большой мощности, поэтому первым делом стоит осмотреть эти детали, и, если необходимо, заменить их на исправные.

Ремонт своими руками – очень ответственное дело, поэтому к нему нужно относиться серьезно, и перед тем, как приступить к каким-либо действиям, внимательно изучить технический паспорт и чертежи изделия, схемы подключения и разводку проводов. Также понадобится специальный инструмент для диагностики и разбора мелких деталей. Если таковых нет, то лучше обратиться к специалистам, которые выполняют все работы качественно и с гарантией.

Ремонт радиоприемника

Разбилась лампочка энергосберегающая: что делать?

Наиболее уязвимая часть в указанном выше изделии – это радиоприемник сигнала от пульта дистанционного управления, так как он постоянно находится под напряжением, может нагреваться или засоряться пылью. От такого воздействия оловянные пайки нагреваются сверх нормы и могут контактировать между собой, что приводит к перегреву всей платы. Если такое случилось, то отремонтировать его можно только после снятия светодиодной люстры с потолка.

Блок управления люстрой

После демонтажа необходимо отсоединить микросхему от остальных проводников и, используя мультиметр, осуществить замеры входных и выходных контактов. Если их напряжение равно нулю, то конденсаторы радиоприемника неисправны. Их можно заменить, предварительно осмотрев номинал и показатели старых деталей.

Также при наружном осмотре схемы нужно уделить особое внимание участкам с трансформаторами. Если на них имеются следы копоти или оплавления, то, скорее всего, отремонтировать изделие не получится. Придется либо покупать новый приемник, либо, удалив его полностью, делать из осветительного прибора простую люстру, работающую от клавишного выключателя.

Рекомендации по уходу

Для того чтобы люстра с ПДУ служила не один год, необходимо соблюдать несколько основных правил, которые обеспечат бесперебойное действие изделия.

В первую очередь, это содержание в чистоте самого пульта управления. Не рекомендуется брать его грязными руками, хранить на пыльном столе, так как крошки и другие частицы могут попадать в щели между кнопкой и корпусом и препятствовать нормальному нажатию. Попадание воды также приведет к выходу из строя агрегата при коротком замыкании микросхемы передатчика.

Во время монтажа люстры и ее последующей эксплуатации нужно использовать перчатки. Так как касание открытой кожей галогеновой или светодиодной лампы приводит к уменьшению ее ресурса на 30-40%, когда осуществляется замена источника света, не стоит это делать голыми руками.

Таким образом, при соблюдении элементарных правил пользования и обслуживания люстры с пультом управления ее ремонт может понадобиться только при окончании гарантийного срока. Ремонт изделия, если внимательно изучить все технические регламенты подобных приборов, можно провести самостоятельно.
