Как сделать газовую кузницу своими руками: советы + чертежи в помощь домашнему мастеру
Оборудование для термообработки металла – дорогое удовольствие. Не каждый новичок готов выложить солидную сумму за его приобретение. Но есть технологии, согласно которым газовая кузница своими руками может быть построена без особых трудностей и затрат.
В этой статье вы найдете подробное описание сборки главного атрибута кузницы. Мы расскажем вам, как работает кузница и каковы ее компоненты. Мы расскажем вам, как добиться необходимой температуры для плавки и ковки заготовок.
Для самоучек мы представляем несколько проверенных методов ковки. Вы узнаете, какие материалы, готовое оборудование и инструменты необходимы для строительства кузницы. Вникните в сложный процесс и получите ценные советы.
Принцип действия и конструкция
Кузница необходима для многих операций по подготовке металла к дальнейшей обработке.
Заготовка нагревается в печи, чтобы придать ей заданную форму. С его помощью создаются популярные сегодня кованые украшения, предметы быта, посуда, предметы обстановки и т.д.
Горн используется во всех областях термообработки. Она может быть очень маленькой и устанавливаться на столе или стационарно, напоминая традиционную кирпичную печь. Независимо от размера, все модели работают по одному и тому же принципу.
https://www.youtube.com/watch?v=MVDDjbvza6k
Как работает кузница?
Чтобы подготовить металл к последующей ковке, его необходимо нагреть и буквально “размягчить” до температуры 1100-1200ºC. Эти условия достигаются благодаря специфическим конструктивным особенностям, которые обеспечивают подачу топлива и кислорода в зону горения в правильных пропорциях для данного процесса.
В кузнице для газообразного или твердого топлива происходит характерная химическая реакция: перерабатывается углеводород. Углерод, образующийся при сжигании как газообразных, так и твердых углеводородов, захватывает и поглощает кислород из нагретого металла.
В результате получается сталь без окисляющих примесей.
Особые характеристики кузницы позволяют частично использовать восстановительный потенциал углерода. Весь кислород не выжигается из нагретой заготовки. Благодаря частичному восстановлению металл выгорает не полностью и не становится хрупким, как в случае с чугуном.
Кстати, чугунные изделия в промышленности после термообработки насыщают кислородом, чтобы избавиться от этого недостатка или хотя бы свести его к минимуму.
Промышленно изготовленная горелка, оснащенная системой управления, снабжается воздухом, необходимым для горения, таким образом, чтобы возникал небольшой дефицит воздуха. Самодельную горелку трудно оснастить таким устройством, если, конечно, на ней не установлена готовая газовая горелка с автоматическим управлением.
Из-за невозможности регулировать подачу воздуха, а точнее содержащегося в нем кислорода, изделия ручной ковки часто горят. Это происходит на начальных этапах. Однако с опытом приходит способность мастера чувствовать, когда нужно прекратить нагрев, а также знать, что делать, чтобы избежать полной потери кислорода.
Конструкция и рабочие части
Существует очень много вариантов самодельных моделей, проверенных кузнецами на практике. Мы приведем лишь небольшую их часть. Прежде чем решить, какую лучше газовую плиту сделать своими руками, давайте разберемся в характерных особенностях устройства.
С технической точки зрения, каждая кузница – это своего рода кухонная плита с характерными принадлежностями: очагом, колосниковой решеткой, воздушной камерой, называемой в русских тепловых агрегатах зольником. В отличие от обычной плиты, воздушная камера оснащена выпускной трубой, регулирующей подачу воздуха, и коллекторной трубой с клапаном.
Колосниковая решетка печи усилена, поэтому она может выдерживать значительные термомеханические нагрузки. Обычная решетка из металлических прутьев или обрезков уголка не подойдет. Вам нужен усиленный блок. В идеале это должна быть панель из толстого металла с равномерно просверленными в верстаке отверстиями.
Комбинация этих элементов называется туджером.
В промышленном производстве используется несколько туджеров, поэтому их можно менять в зависимости от условий, необходимых для работы, и размера нагреваемого компонента.
Обычно факел устанавливается не в закрытом корпусе, а на столе. Она должна быть достаточно устойчивой и защищенной от термических воздействий, для чего используется облицовка. В некоторых конструкциях решетка встроена в стол или вместо нее установлена перфорированная металлическая панель.
Огнеупорные кварцевые кирпичи используются в футеровке стола для стационарного очага, который будет активно использоваться. Самостоятельные строители для разовых работ облицовывают огнеупорным кирпичом. Его легче найти, а цена ниже.
Над столом с перфорированными пластинами или туджером устанавливается тент или зонт для полного сбора и отвода дымовых газов. Они подключаются к дымоходу, который устроен так же, как и дымоход газового котла. Он должен работать безупречно, поскольку газы, выделяющиеся при нагревании металла, чрезвычайно токсичны.
Помимо основных строительных блоков, существуют также дополнительные аксессуары. Обычно кузнецы помещают закалочную ванну рядом с горном, чтобы готовая заготовка сразу же погружалась в охлаждающую и закалочную среду. Это происходит в том случае, если требуется термическая закалка.
Ремесленники также используют воздушно-газовую камеру в производственных масштабах. Здесь продукты высушиваются из конденсата и добавляются добавки, которые могут быть добавлены только в газообразном состоянии. Он также используется для осушения воздуха для достижения определенных технологических условий.
Для увеличения области максимальной температуры используется тигель – колокол, расширяющийся к основанию. Он используется, прежде всего, для обработки цветных и драгоценных металлов. Мастерам часто не нужны никакие аксессуары, кроме ванны, которую можно приспособить к любой металлической емкости достаточного объема.
Выбор голубого топлива для работы
Считается, что для кузнечных работ в горне подойдет как сетевой газ, так и баллонный сжиженный газ.
Разочарование: использование необработанного натурального варианта невозможно.
Есть две веские причины не использовать природное топливо:
- Голубое топливо, представляющее собой смесь газообразных углеводородов, поступает прямо из трубы. Их теплотворная способность и способность удерживать кислород различны. По этой причине практически невозможно установить оптимальную подачу воздуха.
- В газовой смеси для бытового использования всегда присутствует небольшое количество примесей, которые влияют на результат. Фосфор и кремний могут остаться незамеченными, но сера наверняка сделает результат работы бесполезным. Спасти может только переплавка.
Кроме того, бытовой газ одорируется – ему придается характерный запах, чтобы утечки можно было сразу обнаружить. Эти вещества также ухудшат качество.
Отлично подойдут промышленные жидкие газы, такие как пропан или бутан, поставляемые в баллонах. Но только если это моногаз без сопутствующих примесей.
Если нет возможности купить очищенное голубое топливо, можно провести очистку самостоятельно.
Чтобы избавиться от серосодержащих соединений, можно использовать нафталиновый баллон, через который необходимо пропустить газ перед подачей на горелку.
Кстати, если вы используете заводскую горелку, процесс горения будет проходить гораздо быстрее. И вам не придется беспокоиться о результате – все будет идеально и безопасно. Кроме того, перед использованием можно смешать воздух и газ в горелке в нужных пропорциях.
Технология строительства кузнечных печей
Сразу следует сказать, что самодельная газовая печь, чертежи и способ установки которой мы вам представим, не подходит для производственных целей. Однако уникальные украшения, интересные элементы дизайна интерьера, оригинальные изделия из металла с его помощью можно сделать очень легко.
Начнем с самых простых вариантов, которые не требуют сварочных или других строительных навыков.
Элементарное строительство с помощью газовой горелки
Простейшую кузницу для придания красивых концов металлическому пруту, из которого вы планируете сварить красивый забор на даче или выковать украшения, можно сделать из шести шамотных кирпичей.
Решетка в этой модели сварена на основе двух отрезков стальной трубы любого диаметра, но не слишком большого. К этим кускам стальной трубы крест-накрест приваривается уголок или полоса для решетки. Это необходимо для того, чтобы поймать дующий ток.
Огнеупорные кирпичи используются для создания “очага”, который имеет только основание и верхний потолок и две стенки по бокам. Устанавливается только снаружи, так как нет системы дымоудаления. Со стороны поддувала в земле выкапывается небольшое отверстие для корпуса газовой горелки или воздуходувки.
Для предотвращения взрыва от газовой горелки во время ее работы лучше поставить перед входом в топку перегородку из асбестового картона. В конце концов, тепло от открытого очага может вернуться и нагреть газовый баллон.
Как правило, в этом устройстве нагрев осуществляется на углях или коксе (мелкий кокс, изготовленный специально для кузнецов). Газовая горелка или паяльная лампа используется только для активации процесса.
Они воспламеняют его и вызывают взрыв.
Мобильная версия из запеканки
Для этой конструкции вам понадобится старая запеканка. Вырежьте отверстия в стенках сковороды для входа самодельной или покупной газовой горелки. Над отверстиями вырезаются два углубления. Эта модель, как и предыдущая, может использоваться только на улице.
Футеровка для самодельного очага делается из смеси огнеупорного песка и кирпичной крошки. Его можно приобрести в виде готовой к использованию смеси. После нанесения ничего особенного запекать не нужно. Материал подкладки затвердевает в процессе эксплуатации.
Для обдува используйте вентилятор соответствующего типа и мощности, например, ручную сирену. Идеальным решением является газовая горелка с вентилятором, которую можно снять со старого турбированного котла, если, конечно, он в хорошем рабочем состоянии.
Это решение имеет тот существенный недостаток, что его можно эксплуатировать только на открытом воздухе, а при использовании воздуходувной горелки необходимо обеспечить электропитание.
Это означает, что вам придется либо найти хороший удлинитель достаточной мощности, либо пойти на риск, разместив устройство близко к дому.
Также есть возможность использовать кузнечные меха, которые использовались кузнецами на протяжении веков. Однако ручное нагнетание воздуха в очаг ни в коем случае не является безопасным. Выход также проблематичен и неоднозначен.
Стационарное оборудование для мастерских
Модели, установленные в мастерских для постоянной работы, должны быть не только функциональными, но и эргономичными. Важно учитывать комфорт и безопасность, так как горячий металл представляет потенциальную опасность. А получение серьезной травмы не входит в планы любого нормального бригадира.
Размеры оборудования в данном случае не следует принимать за стандарт, так как каждое строится и обустраивается индивидуально. Кузница должна быть удобной для вас и людей, которые будут пользоваться вашей мастерской, если она арендуется совместно. Особенно важны высота верстака и его размеры.
Чтобы определить размеры вашей будущей кузницы, выполните следующие действия:
- Выберите такое место в мастерской, которое позволит вам разместить все основное и дополнительное оборудование в удобных местах для выполнения всего комплекса работ по нагреву, ковке и закалке.
- Определите свою позицию. Встаньте так, чтобы ноги были на ширине плеч. Согните рабочую руку (правую/левую) в локте.
- Измерьте расстояние от локтя согнутой руки до плоскости пола. Лучше делать это вместе с партнером. Затем таким же образом получите второй результат, если вы не единственный, кто ковал. К среднему арифметическому этих двух расстояний прибавьте 5-7 см – получите высоту стола.
- Возьмите самые большие щипцы и измерьте расстояние от живота до их крайней точки. Добавьте 10-12 см к измеренному расстоянию, чтобы получить половину диагонали рабочего стола.
- Вычислите длину стороны квадратного рабочего стола, используя половину диагонали, полученной ранее.
Кузнечный стол обычно не круглый, потому что на нем неудобно работать, особенно если приходится работать с помощником.
Изготовление собственной газовой кузницы
В сегодняшней статье мы расскажем вам, как сделать своими руками малогабаритную газовую кузницу – отличное решение для домашней мастерской.
Если вы занимаетесь (или планируете заниматься) ковкой или плавкой металла, вам понадобится такая небольшая кузница.
Идея создания “домашней версии” газовой кузницы принадлежит автору YouTube-канала Metal Extreme. Возьмите на заметку.
Необходимые материалы:
- листовой металл;
- арматура;
- стальная лента;
- Сухая огнеупорная смесь для изготовления бетона.
Первый шаг – изготовление основы тигля.
Для этого из металлической полосы сваривается прямоугольная рама, а снизу из листового металла приваривается дно.
К нижней части днища необходимо приварить два куска углового железа, между которыми будет находиться профильная труба (опорная стойка).
Затем напишите пост. Отрежьте кусок профильной трубы нужной длины и подровняйте края, чтобы не было заусенцев.
Приварите опорную монтажную пластину к нижней стороне столба – она будет крепиться к земле с помощью анкеров.
Приварите верхнюю часть стойки к нижней части основания, вставив профильные трубы между уголками, которые вы приварили к нижней части пола.
Поместите кирпич внутрь основания. Затем приварить квадратную металлическую сетку из арматуры.
Следующий шаг – подготовка огнеупорного бетона. Залейте готовую смесь в фундамент кузницы. Вибрация и плавность.
Затем мы делаем купол кузницы (верхнюю часть) из листового металла.
На концах купола приварите U-образные заготовки, вырезанные из листового металла. Затем мы привариваем фитинги на внутренней стороне купола.
Согните крышку из листового металла в той же форме, что и купол, но меньшего размера. Приварите его к внутренней стороне.
Заполните образовавшуюся пустоту огнеупорным бетоном. После застывания бетона обсадная труба может быть удалена.
В верхней части купола уже просверлены отверстия – приварите к ним направляющие втулки газовой горелки.
Установите купол на основание и приварите на место.
Затем сделайте переднюю и заднюю двери. Сначала изготовьте форму нужного размера из металла, а затем залейте ее бетоном.
Дверь будет работать в вертикальной плоскости, поэтому к ней нужно приварить направляющие.
В верхней части двери имеются выступы, к которым приварены ручки.
Строительство самодельной кузницы
Как самому сделать простейшую кузницу и какие типы печей можно установить в своей мастерской? Узнайте больше об этом в нашей статье.
Кузница в кузнечной камере способна создавать температуру до 1200 градусов Цельсия, что достаточно для ковки стали. Но насколько сложно его сделать и что нужно знать о требованиях к очагу? Как сделать простейший кузнечный горн своими руками и какие типы плит можно собрать в своей мастерской? Подробнее об этом вы можете прочитать в нашей статье.
Типы кузнечных молотов
Еще 100-120 лет назад уголь был основным топливом, на нем работало все основное производственное оборудование, включая кузнечные печи.
В настоящее время разнообразие видов топлива позволяет делать различные типы печей, вплоть до почти “карманных”, но вполне эффективных и работоспособных.
Например, на видео показана самодельная кузнечная печь, сделанная из консервной банки и небольшой газовой горелки.
В зависимости от вида используемого топлива и конструктивных особенностей различают следующие типы кузнечных печей.
- Газовое, жидкое и твердое топливо.
- С открытым и закрытым очагом.
- Портативные и стационарные.
Какой из них выбрать и изготовить, зависит от выполняемой работы и размера заготовок.
Как сделать газовую печь
Основными положительными аспектами являются экономичное использование топлива, равномерный нагрев заготовок, отсутствие накопления серы на нагретом металле, более высокая производительность.
Как сделать газовую кузницу своими руками и что для этого нужно?
Обычно каждое устройство самодельной кузнечной печи каждый мастер делает под себя и свои личные предпочтения.
Но основная концепция проекта остается неизменной. Устройство кузницы с газовым горном состоит из двух частей: печи и газовой горелки.
Хорошее устройство можно собрать, следуя этому видео:
- Для этой конструкции вам понадобится металлическая бочка, ведро или что-то подобное.
- Сбоку сделайте отверстие с помощью дрели для системы подачи газа в камин.
- Сама горелка может быть собрана из частей труб и фитингов.
- Для ножек, на которых будет стоять этот тип очага, необходимо просверлить отверстия в дне емкости и использовать длинные болты и гайки.
- Футеровку очага делают, заполняя его алебастром и добавляя воду и песок. Внутренние стены должны быть сформированы. В качестве крышки можно использовать керамическую трубу (как на видео) или сформировать очаг с помощью подходящей по размеру бутылки.
- Когда облицовка готова, необходимо просверлить отверстие для подвода газа.
Преимущество такой конструкции в том, что она компактна, мобильна и, самое главное, можно регулировать температуру нагрева заготовки (в разных кузницах постоянно разная температура).
В кладке просверливается отверстие для подвода газа к существующей горелке.
Важно: при использовании газовой горелки в мастерской необходимо обеспечить эффективную принудительную вентиляцию для удаления продуктов сгорания!
В качестве топлива можно использовать обычный бытовой газ, который продается в баллонах и стоит относительно дешево. И самое главное, вы можете заправить его на любой заправке!
В такой самодельной кузнице, работающей на пропане, можно нагревать до нужной температуры многие марки стали.
Изготовление печи на твердом топливе
В старых мастерских для этой цели использовали меха, раскачивая их для создания сильного потока воздуха, который подавался в очаг.
Как собрать такой очаг на твердом топливе?

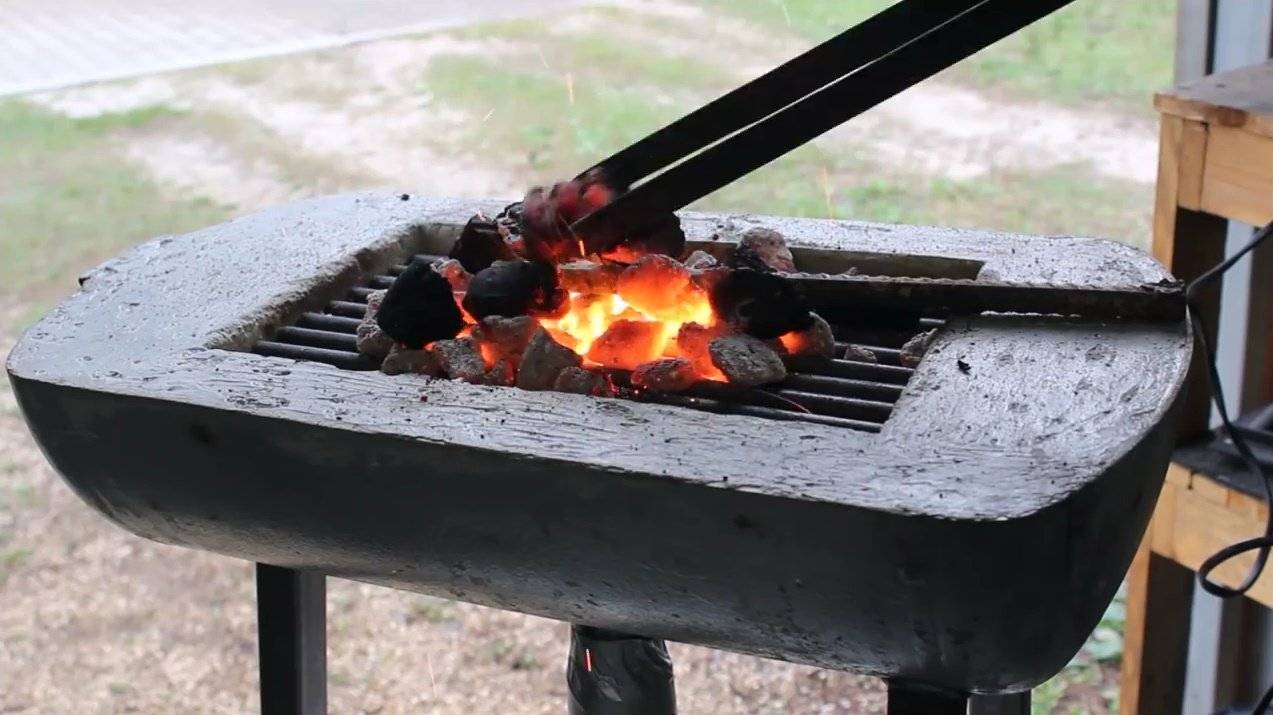

Самая простая конструкция – это плита с открытым верхом, установленная на открытом воздухе. Его преимущество в том, что вам не придется утруждать себя установкой эффективной вентиляции.
- Вначале заливается бетонное основание, предпочтительно с армированием.
- На нем первоначально устанавливается основание, для чего используются обычные стеновые кирпичи. Это основание может быть любой удобной высоты. Необходимо оставить отверстие в одной из стен. Это так называемая пепельница. В результате должен получиться квадрат или прямоугольник.
- Следующим шагом является установка собственно нижней поверхности плиты для сауны (под ней). Она изготавливается из огнеупорного кирпича, уложенного на основание, например, на стальные уголки.
- Оставьте в центре будущей топки отверстие для колосниковой решетки. Для этого элемента используется термостойкий материал. Чугунная плита от старой кухонной плиты – хорошая идея. Предварительно просверлите в нем отверстия.
- После установки колосниковой решетки стенки выкладываются из того же огнеупорного кирпича.
- Проделайте отверстие в одной из стенок для системы забора воздуха. Его можно просверлить с помощью дрели и алмазного сверла. Можно также предварительно оставить его в кладке.
- При установке верхней части банной плиты необходимо также сделать дымоход. В противном случае закрытая каменка не будет иметь дымохода, и в помещении не будет тяги.
В противном случае закрытая каменка не будет иметь дымохода, и в помещении не будет тяги.После завершения работ необходимо установить систему вентиляции. В дымоход можно установить электрический вентилятор. Или соорудите сильфон для ковки, как показано на видео:
Такое примитивное устройство вполне пригодно для ковки своими руками. Несмотря на свою примитивную конструкцию, такие печи используются уже сотни лет, хотя и имеют свои недостатки.
Основным недостатком является сложность контроля процесса и неравномерный нагрев заготовок. Кроме того, КПД довольно низкий по сравнению с газом, а расход топлива выше.
Оборудование для обработки жидкостей
Сложность заключается в подаче нужного количества топлива в камеру сгорания.
Для сборки такой плиты устанавливается топливный бак и система подачи топлива к очагу – форсунка. Главная проблема заключается в том, чтобы топливо распылялось в виде мелкой пыли, тогда система будет эффективной.
Некоторые специалисты рекомендуют использовать для этой цели топливный насос от трактора.
При более высоких температурах необходимо также обеспечить приток воздуха. Лучше всего использовать электрический вентилятор.
Однако кузнечная печь, работающая на масле, довольно сложна в обслуживании и установке. Построить газовую плиту гораздо проще, а топливо намного дешевле и его требуется меньше. Однако некоторые мастера все же устанавливают такие плиты и используют их в своих кузницах.
При выборе типа очага для сборки своими руками ориентируйтесь на свои потребности и виды работ, которые вы планируете выполнять. Кованые лезвия не требуют большого горна, и если будут создаваться такие небольшие поковки, то нет необходимости собирать большую стационарную конструкцию. Гораздо проще сделать небольшую портативную плиту, желательно газовую.
Конечно, если вы планируете изготавливать более массивные изделия, лучше всего сделать стационарный очаг из кирпичной кладки с прочным зольником и колпаком.
Выбор топлива также будет важным моментом. Газ – более дешевый и простой вариант, уголь (дрова или древесный уголь) немного сложнее в использовании и требует больше затрат на вес древесины.
Что выбрать – зависит от ваших предпочтений и доступа к запасам топлива.
Чтобы внести свой вклад в обсуждение этого материала, перейдите в комментарии к этой статье. Оставляйте свои комментарии, подкрепленные опытом установки и использования различных конструкций кувалд.
Как сделать газовую кузницу своими руками (лучшее видео)
Адвокат Егоров. Это видео о газовой печи, сделанной из жестяной бочки и сопла газовой горелки на крыше. Несмотря на то, что газовая печь сделана своими руками и является миниатюрной, она вполне подходит для упаковки крупных предметов.
Пожалуйста, обратите внимание! Как только газовая горелка нагреется, скорость подачи газа можно и нужно уменьшить, появится тяга и в горелку будет поступать больше воздуха, чем при более холодной горелке. В результате почти весь газ будет сгорать внутри топки. Расход газа уменьшится, а температура в плите только увеличится. Плите требуется около 5 минут, чтобы выйти на нормальный режим работы.
Возможно, вы уже видели очаг в видеоролике об изготовлении самого большого ножа – якутского.
Это традиционный нож северных народов, с широким входом и симметричными спусками. Однако он был первым, кто выковал топор в кузнице. И это, в отличие от томагавка, сделанного из железнодорожного шарика и напильника, отнюдь не маленький и полностью пробитый топор. Топор стоит того, чтобы сделать рог из бочки. А если учесть, что планируется изготовить еще около десяти топоров разной формы и функциональности, а в дополнение к топорам будут и другие изделия, то усилия, затраченные на изготовление этого рога, окупятся.
Конге готовится точно так же, как и консервированное конге. Однако даже большое лезвие нельзя согнуть в такое маленькое, как и выковать топор. Кроме того, микробороздки неэкономичны. Газ в одноразовых баллонах стоит дорого и быстро заканчивается. Можно сказать, что из ведра можно выковать топор, а из угольной горелки – ветряную мельницу. Но угольная горелка довольно прожорлива, и разжигать в ней угли утомительно. Газовый камин оказался более экономичным, хотя он менее красочен.
Видеоролики относительно длинные из-за того, что последовательно использовались две разные системы стрельбы. Забегая вперед, скажу, что перлит разочаровал. Я рад, что не опубликовал это видео, хотя в нем я ковал острие ножа и скобель. Но хватит рекламировать эту кузницу, пора перейти к рассказу о том, как сделать ее своими руками.
Я нашел ржавый и слегка побитый ствол, поэтому сначала отшлифовал его. В крышке бочки я вырезал отверстие для выхода из бочки. Я вырезал паз с помощью импровизированного компаса и выбил молотком оловянное колесо. Я тут же передумал и решил увеличить диаметр воронки с помощью шлифовальной машины с горячим воздухом. Лучше не использовать для этой цели чешуйчатую головку. Я вытащил пластиковый насос и очистил острые края абразивом. Теперь мне нужно было придумать, как доставить газовоздушную смесь в духовку. Для этого я использовал лишнюю горелку, сантехнические фитинги, гайки и угольник, чтобы установить фитинг на развальцовку горелки, и мне пришлось немного отшлифовать его.
Эксперимент с фитингом для труб 1 и 1/4 дюйма показал, что воспламенение происходит внутри трубы. И это неприемлемо. В противном случае горелка и корпус трубки будут нагреваться. Очевидно, что скорость газовоздушной смеси должна быть выше. Затем пламя оторвется от сопла, и все воспламенение произойдет внутри горелки. Для увеличения скорости потока достаточно использовать более тонкую трубу. Эксперимент подтвердил теорию распространения газа в трубах. Используя трубу 3/4″, пламя выходило из сопла. Фактически, горелка уже готова. Теперь пришло время сделать ножки для горелки. Я разметил место для четырех отверстий и просверлил их ступенчатым сверлом.
- Правила заправки бытовых газовых баллонов на АЗС: нормы и требования безопасности.
- Чертеж печи для сауны с размерами.
- Требования безопасности при сливе из баллонов неиспарившегося остатка СУГ.
- Как подключить газовый баллон к газовой варочной панели: правила и инструкции по подключению.
- Баллонная газовая горелка: выбор и использование.
- Как зажечь духовку на газовой варочной панели Gefest: правила розжига и принцип работы газовой варочной панели.
Как построить кузницу в приусадебном или фермерском хозяйстве
Содержание статьи:
- Определяемся с территорией и ее размерами.
- Вытяжка
- Уголь
- Наковальня
- Кузнечное оборудование
- Кузнечный горн
- Молот
- Тиски
- Кузнечные клещи

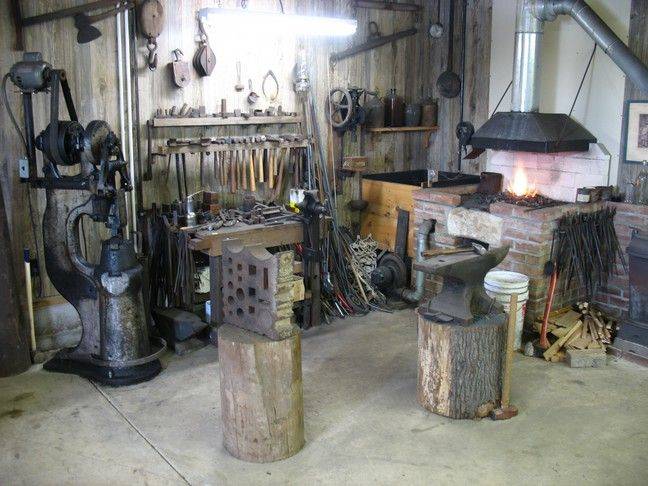

Перед строительством кузницы специальное помещение не требуется, можно разместить кузницу во дворе, гараже или сарае.
Главное, грамотно подготовить помещение. Крыша должна быть прочной и надежной, так как главное в нашем деле огонь, а он не любит дождь. Не забывайте о поле под кузней, он должен быть, из не горючих материалов.
Как построить кузницу в приусадебном или фермерском хозяйстве.
Вытяжка
Нужна ли вам мобильная кузня, на которую будет достаточно и двух метров квадратных или вы задумали развернуться по полной, то кузня может занять и весь двор. Строя кузню во дворе, место лучше выбрать подальше от дома, чтобы дым не мешал людям и искры от огня не попали на дом. В помещении, особое внимание уделите вытяжке.
Уголь
Уголь лучше использовать не обычный, а пламенный. Куски такого угля, отличаются большим размером и малым весом, гораздо быстрее разгораются, и набирают высокую температуру, необходимую для ковки. Уголь всегда для ковки берите большого или среднего размера.
Строя кузню во дворе, советую сразу договорится с соседями. Многим может не понравится дым и искры летящие, к ним во двор.
Наковальня
Подходите к выбору наковальни очень тщательно, это ваша главная рабочая поверхность, и она должна быть, идеально ровной.
Наковальню лучше всего ставить на ранее приготовленный каркас, чтобы ее можно было перенести в любое другое место. Высоту выбираете под свои личные физические данные, но что бы при ударе, молот был параллельно полу.
Кузнечное оборудование
Можно разнообразить кузню различными станками и устройствами. Скажем, большим подспорьем в кузнечном деле есть ручное волочение проволоки на катушки.
Кузнечный инструмент купить важно только у проверенного поставщика, имеющего все сертификаты и документы на него, например такое:
Кузнечный инструмент Proma Улитка или Твистер — Приспособление предназначено для гибки завитков с последующим применением их в изготовлении ажурных изделий.
Кузнечный инструмент Proma Гнутик — Приспособление предназначено для сгибания квадрата, прутка или полосы под фиксированным углом или по дуге.
Кузнечный инструмент Proma Волна — Приспособление предназначено для сгибания синусоиды из квадрата, прутка или полосы с последующим изготовлением периодических решеток.
Кузнечный инструмент Proma Корзинка (Фонарик) — Продольное скручивание производиться на участке до 500 мм, с односторонним выпуском.
Прототип волочильной установки можно смонтировать на обыкновенной скамье. На одном конце скамьи можно расположить волок, а на другой – ворот с ремнем или веревкой. К ремню следует прикрепить клещи для захвата заготовки.
Кузнечный горн
Кузнечный горн варится из листового металла. Вовнутрь лучше всего положить, огнеупорный кирпич. Можно сделать и из баллона, но не рекомендуется. Также варим каркас, устанавливаем горн, примерно на уровне пояса кузнеца.
Молот
В качестве молота, можно взять обычный молоток, желательно отечественного производства. Если удастся найти молоток, произведенный в советском союзе, такой инструмент прослужит долгое время. Китайские молотки в работу лучше не брать.
Тиски
Без тисков в кузне, работать не получится. Выбираем тиски, из инструментальной стали: такие не расколются при неудачном попадании молотом.
Кузнечные клещи
Подбирая кузнечные клещи, обязательно выбираем с длинными рукоятками, чтобы обезопасить руки от случайного попадания, огня и молота. На рукоятках обязательно кольцо, фиксирующее их от открывания, во время работы.
Как построить кузницу в приусадебном или фермерском хозяйстве.
Как сделать кузницу своими руками в домашних условиях
Если вам нравится изготавливать ножи и другие металлические инструменты, вы можете подумать о создании собственной кузницы. Это не так сложно, как вы думаете, и у вас будут неограниченные возможности совершенствовать свои навыки работы с металлом.
Кузнецы используют кузницы для нагревания и придания формы металлическим изделиям на протяжении тысячелетий. Несмотря на достижения в области технологий, они остались практически такими же по назначению и конструкции. В этом руководстве команда Red Label Abrasives покажет вам, как сделать и использовать горн на древесном угле или пропане в домашних условиях, а также даст несколько советов по поиску абразивов, которые могут превратить ваши ножи в произведения искусства.
Важное примечание: Перед началом работы наденьте защитное снаряжение. Сюда входят защитные очки, респиратор и рубашка с длинными рукавами для защиты кожи. Затем установите кузницу на открытом рабочем месте. Хорошо проветриваемые рабочие места предотвращают накопление угарного газа. Если вы работаете в гараже, откройте дверь и установите датчик угарного газа. Использование самодельной кузницы — это тоже то, что вы делаете на свой страх и риск. Red Label не несет ответственности за любой ущерб или травмы, вызванные использованием самодельной кузницы.
Как сделать горн на древесном угле в домашних условиях
В этом пошаговом руководстве рассказывается, как сделать горн на твердом топливе, работающий на горячем угле. Он недорог в изготовлении и может нагреваться до температур, достаточных для качественной кузнечной сварки.
Необходимые материалы
- Контейнер из нержавеющей стали
- Четыре болта M6 40 мм и четыре болта с шайбами
- Стальная труба
- Песок
- Гипс
- Электродрель и сверло 6 мм
- Древесный уголь
- Источник воздуха — рукоятка, сильфон или воздушный компрессор
Шаг 1.
Проделайте отверстие и добавьте ножкиВ каждом углу стального лотка проделайте отверстие с помощью долота или пробойника. Затем просверлите отмеченные отверстия с помощью дрели и сверла на 6 мм. Вставьте болт M6 в каждое отверстие и прикрепите шайбу и гайку. Это поднимет вашу кузницу и поможет с изоляцией.
Шаг 2. Просверлите отверстие для подключения подачи воздуха
Чтобы подключить подачу воздуха к стальной трубе, просверлите отверстие в одной стороне металлического резервуара. Вставьте трубу так, чтобы она выступала примерно на 6 дюймов от отверстия. Эта фурма обеспечивает вашу кузницу кислородом. Вы можете толкать уголь вдоль более холодных сторон, когда он остывает в горне, и иметь запас тепла на стороне вашей фурмы.
Шаг 3. Подсоедините подачу воздуха
Поддерживайте подачу кислорода, присоединив к трубе источник воздуха. Можно использовать все типы воздуходувок, от воздушных компрессоров до ручных кривошипов. Возможно, потребуется сделать переходник, если ширина подачи воздуха отличается от фурмы.
Шаг 4: Изоляция кузницы
Используя смесь 50/50 гипса и песка, покройте основание лотка огнеупорным покрытием. Смешайте сухие ингредиенты вместе и добавьте воду до консистенции глины. Вы стремитесь к 1 см покрытия вокруг внутренней части лотка. Оставьте его сохнуть на несколько часов.
Шаг 5. Заправьте кузницу топливом
Эту кузницу, работающую на древесном угле, легко запустить. Подожгите его, используя тот же метод, что и для угольного гриля, и включите подачу воздуха. Как только он достигнет желаемой температуры для работы с металлом, все готово!
Как сделать пропановую кузницу в домашних условиях
Эту пропановую кузницу, которую также легко собрать, можно использовать для изготовления ножей, кузнечного дела или чего-то еще, что требует большого количества тепла.
Необходимые расходные материалы
Материалы:
- Ресивер, баллон с фреоном, баллон с пропаном или стальная труба шириной не менее 10 дюймов
- Одеяло и плита Kaowool (высокотемпературная минеральная вата)
- Огнеупорные кирпичи
- Наносимый кистью огнеупор, такой как ITC-100
- Термостойкий клей для печей
- Краска для барбекю, устойчивая к высоким температурам
- Железная труба или стальной фитинг для пропановой горелки
- Стальной плоский шток 1/8″ x 3/4″
- Листовая сталь калибра 14 или аналогичной толщины
- Стальная труба квадратного сечения 1 дюйм
- Винты с крупной резьбой 3/4 дюйма
- Болты 2″ x 10-32
- Мини-шлифовальный станок с дисками для тонкого пропила
- Дрель и напильники
- 10-32 кран
- Пропановая горелка или сварочный аппарат
- Пропановая горелка для кузницы
Шаг 1: Сборка корпуса кузницы
Переносной баллон с воздухом идеально подходит для корпуса кузни, но вы также можете использовать что-то подобное, например, использованный баллон с пропаном или фреоном.
Если у него нет встроенной подставки, добавьте несколько ножек с помощью трубок или больших болтов. Используйте предмет размером и формой с циркуль, чтобы определить размер отверстия. Затем используйте мини-шлифовальную машину с тонким отрезным диском, чтобы отрезать оба конца резервуара.
Шаг 2: Добавьте монтажную трубу горелки
Чтобы установить горелку, нажмите и приварите трубный патрубок к днищу горна.
- Поместите трубку на верхнюю часть горна под углом.
- Отметьте отверстие и вырежьте его.
- Нарежьте трубный ниппель с помощью метчика с резьбой 10-32.
- Приварите ниппель к баку. Если у вас нет сварочного аппарата, можно использовать мангал.
Шаг 3: установка пола кузницы
Выровняйте дно кузницы огнеупорным кирпичом, который является прочным материалом для пола и может быть заменен, если вы будете делать кузнечную сварку. Вырежьте кирпичи, чтобы они соответствовали дну резервуара. Разрежьте один кирпич на куски шириной 1 дюйм и используйте их в качестве прокладок, чтобы поднять кирпичи пола.
После размещения кирпичей скрепите их между собой с помощью высокотемпературного печного цемента.
Шаг 4: Добавьте одеяло и доску из каовула
Утеплите горн с помощью одеяла и доски из каовула. Для одеяла вам нужны два слоя толщиной 1 дюйм. Доска, которая будет использоваться для открытия и задней стенки горна, также должна быть толщиной 1 дюйм.
Важное примечание: При работе с керамическими материалами наденьте респиратор хорошего качества и пропылесосьте все волокна после резки. Это предотвратит попадание волокон в легкие.
Измерьте окружность кузницы и отрежьте одеяло по размеру с помощью острого универсального ножа. Установите два слоя, не забудьте прорезать отверстие для пропановой горелки и поместите часть одеяла между прокладками внизу.
Используйте керамическую доску, чтобы создать заднюю стенку, которая является выпускным отверстием и позволяет работать с более длинными кусками металла в кузнице. Сделайте шаблон, накинув кусок пластика на отверстие и обведя его.
Затем перенесите рисунок на кусок картона и обведите его на керамической доске. Вырезать с помощью канцелярского ножа.
Шаг 5: Установите переднее отверстие
Установите съемное переднее отверстие, чтобы обеспечить доступ к внутренней части кузницы. Вставьте отверстия под болты в кусок квадратной трубы 1 x 1 дюйм и установите 10–32 болта. Затем приварите или припаяйте квадратный шток к корпусу горна.
Изготовьте передний U-образный кронштейн из листового металла 14 калибра. Просверлите несколько отверстий для крепления доски, затем согните и приварите кусок плоской стали к U-образному кронштейну.
Отрежьте кусок керамической плиты так, чтобы он был больше отверстия горна, но при этом оставался достаточно широким, чтобы в него входили входящие или выходящие щипцы. Затем используйте грубые винты, чтобы прикрепить его к U-образному кронштейну.
Шаг 6: Создание огнеупорной футеровки
Необходимо стабилизировать керамическую плиту и мат, чтобы волокна не переносились в воздух во время работы горна.
Вы можете нанести ITC-100 HT кистью после смешивания до консистенции блинного теста. Накройте все открытые поверхности керамического волокна и дайте высохнуть.
Шаг 6: Установка пропановой горелки
Покрасьте горн жаропрочной краской, особенно там, где металл открыт. Затем поместите пропановую горелку в отверстие горна и закрепите ее болтами, убедившись, что сопло находится на одном уровне с внутренней стороной стенки горна.
Шаг 7: Подготовка горна к использованию
Наденьте защитные очки и используйте длинную зажигалку для барбекю, чтобы зажечь горн. Поместите пламя рядом с соплом горелки внутри. Медленно включите пропан, и горн должен загореться.
Не включайте горн на полную мощность, пока огнеупор не затвердеет. Запустите горн при более низкой температуре на 15-20 минут, чтобы керамические волокна и огнеупорная футеровка затвердели. После этого кузница готова к использованию.
Превосходные шлифовальные ленты для изготовления ножей
Ваша новая кузница может формировать металл для ваших проектов.
Тем не менее, отделка ваших лезвий требует шлифовки. Для этого шага вам понадобится абразив высшего качества, подходящий для работы с металлическими поверхностями.
Как сделать самодельную мини-горн
Самодельная мини-горн (иногда называемая кузницей для огнеупорных кирпичей) может быть отличным способом изготовления украшений и других предметов в домашних условиях или нагревания и гибки небольших кусочков металла для изготовления чего-то вроде нож. Вы также можете использовать мини-кузницу для изготовления и штамповки монет.
Как сделать мини-горн своими руками
Предупреждение о проекте: Этот проект посвящен горючим веществам и экстремальным температурам.
Эта мини-кузница может достигать температуры более 2500° F (1370° C). Следует соблюдать крайнюю осторожность и обязательно наблюдать за взрослыми. Всегда следует соблюдать осторожность, чтобы не перегреть горелку или горн. При неправильном использовании существует серьезный риск получения травм и ожогов. Если у вас есть какие-либо сомнения относительно вашей способности выполнить этот проект, пожалуйста, не делайте этого.
Кроме того, использование резака таким образом, хотя и является безопасным, может привести к аннулированию гарантии производителя и сокращению срока службы сопла. Вы были предупреждены.
Загрузите чертежи Mini Forge здесь
Список деталей для этого проекта
Вот краткий список деталей для этого проекта, который поможет вам начать работу:
- Изолирующий огнеупорный кирпич (9 x 4 1/2 x 2 1 / 2 дюйма / 230 мм X 65 мм)
- МАР горелка
- Болты с шестигранной головкой (1/2-13″ X 6″)
- Шайбы (1/2″)
- Шестигранные гайки (1/2″-13)
- Уголок алюминиевый (3/4 дюйма / 19 мм)
- Кольцевая пила (1 1/4 дюйма)
Самодельная мини-кузница
Строительство мини-горна довольно просто и требует всего несколько деталей.
Вы можете получить их все в местном хозяйственном магазине или на Amazon.com. Все размеры см. в планах PDF и Sketchup. Вам понадобится огнеупорный кирпич (это не обычный глиняный кирпич), горелка с блокирующим спусковым крючком и баком, двухфутовая секция алюминиевого уголка и четыре 6-дюймовых болта с гайками и шайбами.
При покупке огнеупорного кирпича убедитесь, что он рассчитан на температуру не менее 2600° F (большинство из них), так как мы будем генерировать много тепла. Использование недооцененного блока вызовет трещины, которые могут привести к ожогам и/или возникновению пожара в магазине.
Первый шаг — разрезать огнеупорный кирпич на две равные половины. Это можно сделать любым количеством способов. Я решил использовать свою составную торцовочную пилу, потому что она обеспечивает очень чистую отделку. Если у вас нет ни одной из них, вы можете использовать ножовку, ленточную пилу или пилу для гипсокартона.
Огнеупорный кирпич изготовлен из керамики и кремнезема, поэтому он не повреждает лезвие и режется легче, чем большинство мягких пород дерева (обычные кирпичи делаются из песка и глины).
Только не режьте слишком быстро, иначе вы можете сломать кирпич. На самом деле он несколько хрупкий, и слишком большое давление может быть плохой новостью для вашей Mini Forge (скорость в видео — это реальная скорость, а не ускоренная или замедленная).
Второй шаг — просверлить отверстия в горне. Я использовал 2-дюймовую кольцевую пилу и сверлильный станок. Опять же, я сделал это, потому что мне казалось, что это самый чистый разрез. Вы также можете использовать насадку и ручную пилу, если это все, что у вас есть.
Обязательно положите жертвенную доску под кирпич, чтобы не получить кучу «выдувания» при выходе сверла с обратной стороны кирпича. Это особенно важно, если вы используете лопастное долото.
Вам понадобится отверстие такого же размера, как сопло вашего факела в боковой части кирпича. Это отверстие, конечно, пересекается с большим в его центре. Точные размеры указаны в файлах плана PDF и Sketchup.
Третий шаг — изготовление угловых скобок.
Я использовал алюминий, потому что он легкий и имеет небольшую податливость, которая способствует мягкости огнеупорного кирпича, но вы можете использовать сталь, если она у вас уже есть, но сделайте 9.0173, а не , используйте дерево или пластик! Разрежьте секцию 24-дюймового уголка на четыре 6-дюймовых секции. Вы можете сделать это с помощью отрезного круга, дисковой пилы для резки металла, ручной ножовки или сабельной пилы (sawzall).
Просверлите отверстие на обоих концах каждой из угловых секций (на одной поверхности) с помощью сверла, соответствующего диаметру 6-дюймовых болтов, которые вы приобрели. Важно, чтобы они были отцентрованы, чтобы равномерно распределять зажимное усилие.
Сборка мини-кузницы
Собрать мини-кузницу невероятно просто. На плоской поверхности положите обе половинки огнеупорного кирпича вместе. Затем просто положите шестидюймовые уголки на две половинки огнеупорного кирпича, вставьте болты и плотно затяните их. Опять же, будьте очень осторожны, чтобы не перетянуть болты, так как кирпич сломается, если вы это сделаете.
Убедитесь, что отверстие для факела находится с левой или с правой стороны готового огнеупорного кирпича. Какая сторона зависит от ваших предпочтений, но если она окажется сверху или снизу, вам придется все это разобрать.
Использование мини-кузницы
Мини-кузница может быть довольно крутым инструментом в вашем магазине, и она наверняка вызовет вопросы у ваших друзей и семьи, которые ее увидят. Это всегда хорошая тема для обсуждения в моем магазине.
Использовать Mini Forge так же просто, как вставить сопло горелки в маленькое входное отверстие и зажечь его. Для достижения рабочей температуры внутри горна требуется всего несколько секунд (в видео я говорю «минуты», но я имел в виду секунды).
Я настоятельно рекомендую вам приобрести плоскогубцы с длинной ручкой, чтобы держать ваши предметы так, чтобы вы могли держать пальцы и одежду подальше от мини-кузницы. Я использую 12-дюймовые плоскогубцы, которые купил на Amazon за 5 долларов.
