Кровать своими руками чертежи и схемы: Двуспальная кровать своими руками чертежи и схемы

Содержание

схемы, чертежи. Как сделать деревянную кровать своими руками

В мебельных магазинах ассортимент представленной мебели огромен. Однако ее стоимость достаточно высока, особенно дорого стоит кровать из качественной древесины. В некоторых случаях вовсе не обязательно тратить большие суммы на мебельные комплекты, отличным решением этой задачи будет изготовленная своими руками деревянная кровать.

Виды кроватей

Модели кроватей различны, многие из них не похожи друг на друга. Они отличаются не только материалом и размерами, но и своим назначением. Деревянные кровати наиболее востребованы, так как дерево – это натуральный, экологичный материал. Для изготовления данного вида мебели используются такие виды древесины, как орех, вишня, бук, клен, сосна, береза или дуб. Практически любую модель из дерева можно сделать самому, пусть это будет детская деревянная кровать, своими руками изготовленная, кровать-чердак, трансформер, двухъярусная конструкция и так далее.

Кровати бывают односпальными, двуспальными, полуторными. Односпальная имеет ширину не более одного метра, полуторная — от 110-160 см, двуспальная — от 180 до 220 см.

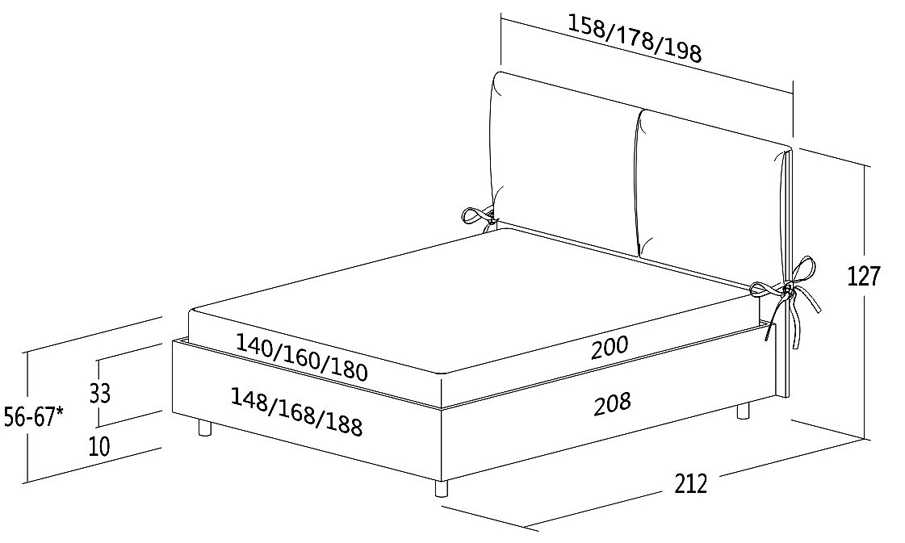

Размеры

Важно понимать, что за любую основу в сооружении кровати всегда берется классический вариант. Первым шагом, когда создаются деревянные кровати своими руками, является процесс определения размеров будущей конструкции для сна. Проще всего соорудить кровать под определенный размер матраса, а не наоборот. В основном все магазинные изделия имеют стандартные размеры. Рассмотрим этапы самостоятельного изготовления кровати на самом распространенном варианте размера матраса — 200х155 см.

Необходимый материал

Для начала определимся, из чего состоит кровать. В ее конструкции присутствуют каркас и рама, на которую кладется матрас. Первый состоит из спинок и боковых сторон-панелей. Перед тем как сделать деревянную кровать своими руками, необходимо запастись нужными для работы материалами. Главное — использовать только сухой материал:

1. Доски 250х30 см толщиной 2,5 см в количестве 2 шт. для изготовления боковых стенок кровати.

2. Доски 200х30 см (3 штуки) для изготовления задней и передней стенок, изголовья.

3. Деревянный брус 200 см размером 4х4 см в количестве 5 штук — для несущих ножек и опор.

4. Рейки длиной 150 см, толщиной 2,5 см используются для крепления досок изголовья, для реечного покрытия — 27 шт. Иногда вместо рейки можно применять толстую фанеру.

5. Саморезы по дереву.

6. Морилка.

7. Лак на полиуретановой основе, столярный клей.

Инструменты

Самостоятельное изготовление кровати — процесс не особенно сложный, но достаточно трудоемкий, занимающий определенное время. С этой задачей справится любой человек, который имеет хоть какое-то представление о работе с деревом. Понятно, что изготовление деревянной кровати своими руками требует использования некоторых инструментов. Вот они:

— ножовка;

— шуруповерт;

— рубанок;

— резак;

— электролобзик;

— наждачная бумага;

— измерительные приборы или приспособления;

— дрель;

— карандаш.

Подготовительный этап

Начиная любое дело, важно иметь представление о том, что должно получиться. Это относится и к тому случаю, когда изготавливается деревянная кровать своими руками. Чертежи и эскизы нужно подготовить заранее. Там будут указаны все размеры. Имея грамотно составленный чертеж, можно легко и быстро рассчитать необходимое количество материала.

Как уже говорилось выше, кровать будет конструироваться, исходя из размеров матраса. Он должен находиться в кровати как в ячейке, то есть внутренние размеры каркаса должны быть равны размерам матраса.

Подготовив все необходимые инструменты и материалы, нужно сделать разметку материалов для дальнейшей их распиловки. Линии для распиловки нужно наносить карандашом или резаком по линейке. Для облегчения работы при создании двух или трех одинаковых деталей можно выпилить только одну и потом использовать ее в качестве шаблона. Все поверхности после распиловки тщательно обрабатываются наждачной бумагой.

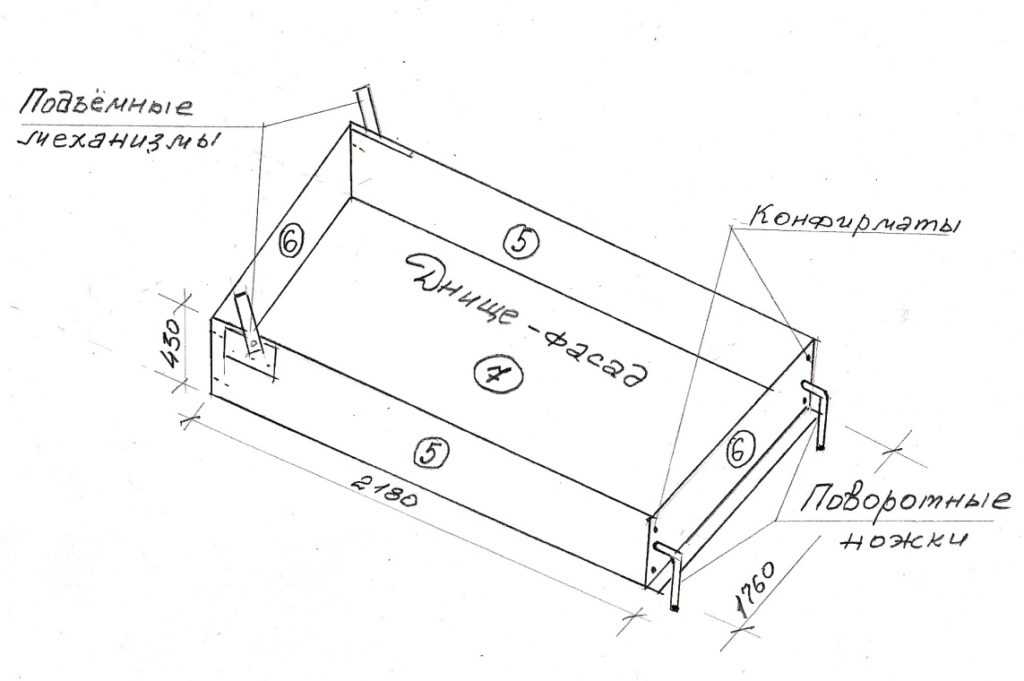

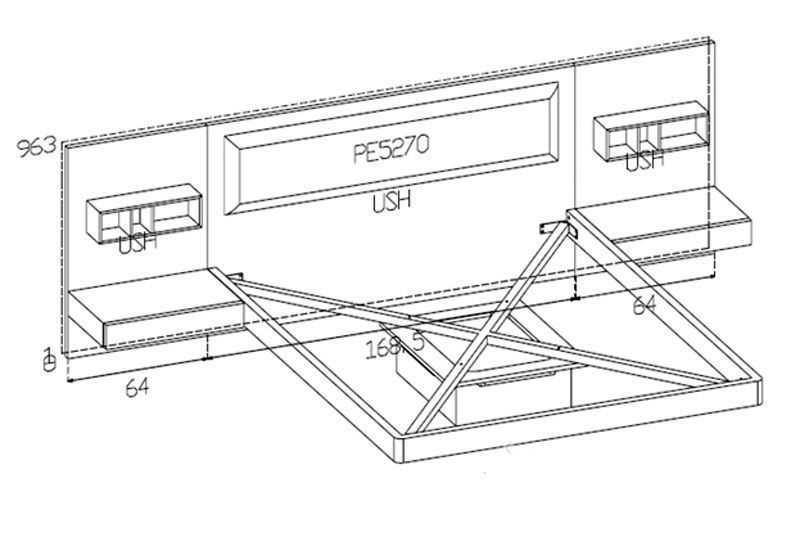

Изготовление каркаса

Непосредственный процесс изготовления включает в себя измерение матраса. В соответствии со снятыми размерами нужно отрезать пару торцевых и пару длинных (для боковин кровати) досок. Подготовленные детали собирают в прямоугольники и скрепляют при помощи проушин или деревянных шипов. Соединение должно быть Ш-образного типа. Отверстия можно выдолбить долотом, некоторые вырезают их лобзиком. Ширина паза должна быть не менее 20-30 мм, а глубина — 50 мм. Шипы или проушины необходимо смазать столярным клеем, далее соединить и выровнять их под углом 90 градусов. Затем элементы следует зафиксировать с помощью специального приспособления до полного высыхания.

Когда изготавливаются деревянные двухъярусные кровати своими руками, то за основу берется такая же кровать. Сборка и изготовление описывалось в этой статье выше.

Деревянная кровать с таким каркасом – надежное и качественное изделие, это пример традиционного столярного соединения, как называют его опытные столяры.Если не получается сделать проушины, то для соединения деревянных деталей можно использовать шиповое крепление. Когда изготавливаются деревянные кровати своими руками, в торцевых сторонах сопрягаемых поверхностях досок проделывают отверстия, диаметр которых соответствует диаметру шипа. Шипы и отверстия смазываются клеем и собираются.

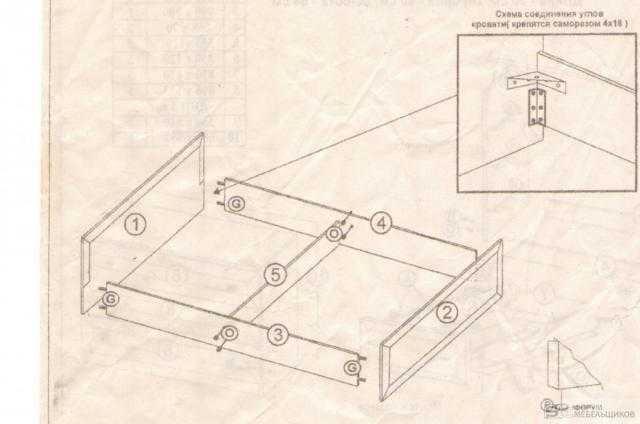

Самый легкий способ соединения деталей каркаса деревянной кровати – это саморезное с дополнительным креплением металлическим уголком.

Сборка ламельного каркаса

Ламельный каркас, решетка или сетка – это конструкция для поддержки матраса. Благодаря его наличию матрас не будет проваливаться на пол, деформироваться или продавливаться внутрь. В процессе изготовления спальной мебели, в том числе и тогда, когда конструируется кровать двуспальная деревянная своими руками, понадобится рейка. Ее нужно набить по внутренней стороне каркаса на торцевые и боковые доски. Далее необходимо сделать разметку по высоте — не менее 10 см от верхнего края. Рейка крепится пунктирной или сплошной линией по периметру. В этом случае также подойдет и металлический уголок. Каркас обязательно должен иметь хотя бы одну перегородку, которая будет поддерживать матрас, даже если он имеет свой жесткий каркас. А если используется бескаркасная конструкция, то дно у кровати должно быть сплошным. Перед тем как сделать деревянную кровать своими руками, нужно изготовить из бруса раму для ламелей. Она закрепляется по внутреннему размеру конструкции кровати. На раму набивается рейка поперек длины кровати с шагом 5-7 см.

Спинка и ножки кровати

Для того чтобы изготовить спинку кровати, нужно вырезать доску нужного размера и конфигурации. Торцы обрабатывают наждачной бумагой и шурупами прикручивают в места контакта, предварительно смазав их столярным клеем. Можно заказать спинку для изголовья и изножья в столярной мастерской с индивидуальным резным декором. Далее деревянные кровати своими руками устанавливаются на надежные и прочные ножки. Их высота зависит от индивидуальных предпочтений мастера, от дизайна интерьера помещения, а также от возможности использования свободного пространства под кроватью и др.

Для изготовления ножек используются брусья, они могут быть как квадратные, так и круглые. Ножки монтируют по углам спальной мебели. Они могут быть установлены внутри или снаружи, а также вставлены в каркас кровати. В последнем варианте для сборки нужно использовать более надежное шипованное крепление. Необходимо следить, чтобы верхний край ножек не выступал выше перегородок.

Когда кровать достаточно широкая, рекомендуется устанавливать пятую ножку посередине каркаса. Для этого необходима дополнительная продольная доска, к которой и будет прикреплена ножка.

Заключительный этап

Финишное покрытие, которым будут оформляться деревянные кровати, своими руками изготовленные, должно отлично гармонировать с окружающей обстановкой и вписываться в интерьер.

В начале работ необходимо тщательно обработать шкуркой весь остов кровати, затем пропитать всю поверхность олифой и покрыть краской. Для придания спальной мебели нужного оттенка или цвета ее каркас отделывают специальной морилкой. Она придаст необходимый оттенок. Затем после ее высыхания можно будет покрыть кровать лаком с помощью кисти или валика. Лак рекомендуется наносить в несколько слоев. Высохшую поверхность желательно отполировать фетром. Некоторые используют войлок.

Когда работы по изготовлению кровати ведутся по заранее подготовленному чертежу или схеме, то особых проблем со сборкой или эксплуатацией изделия не возникает. Созданная своими руками деревянная кровать будет радовать своего владельца не один год.

Двухъярусная кровать своими руками — чертежи и схемы, мастер-классы!

Желая разместить большее количество спальных мест на небольшой площади, любой владелец жилья первым делом задумывается об установке двухъярусных кроватей. Причем предназначены они могут быть как для взрослых жильцов, так и для детей. При выборе модели необходимо обращать внимание на эксплуатационные характеристики конструкций, их внешний вид и экономическую составляющую.

Двухъярусная кровать своими руками — чертежи и схемы

Содержание статьи

Разновидность конструкций
- Материал, из которого изготовлена конструкция
- Количество спальных мест
- Расположение ярусов
Как обеспечить безопасность тем, кто эксплуатирует двухъярусные конструкции
Изготовление двухъярусного сооружения своими силами
Простейшая конструкция из дерева для детей на цепях
Металлическая кровать с двумя ярусами
- Видео — Двухъярусная кровать своими руками
- Видео — Необычная детская двухъярусная кровать своими руками

Разновидность конструкций

Возможность сэкономить полезную площадь в жилище, оптимально зонировать пространство, разместив в комнате и спальню, и рабочее место, и игровую зону, всегда привлекает, особенно в помещениях небольшой площади. Определенным минусом установки нескольких ярусов можно считать некоторую аскетичность конструкций, даже их грубость. Но многие выпускающиеся сегодня модели характеризуются привлекательным внешним видом и даже стильностью. У тех же, кто решил изготовить мебель своими руками, есть возможность создать интересный предмет интерьера, гармонично вписывающийся в обстановку.

Двухъярусная кровать будет оригинальным дизайнерским решением

Материал, из которого изготовлена конструкция

Основные материалы, которые применяются для производства многоярусных спальных систем — дерево и металл.

Виды двухъярусных кроватей

Мебель, изготовленная из древесины, не только отлично вписывается в интерьеры, но и безопасна для окружающих. Оптимальным вариантом станет сосна или бук. Предметы интерьера, изготовленные из этих пород, отличаются прочностью, долговечностью и приемлемой стоимостью.

Угловая кровать на два этажа

Если в качестве материала используются плиты, произведенные из древесины, но с использованием связующих компонентов, например, ДСП, необходимо помнить о возможности выделения вредных компонентов, например, формальдегида. Чтобы не беспокоиться о здоровье членов семьи, рекомендуется изучить сертификаты на предлагаемые конструкции, особо уделив внимание уровню эмиссии опасных веществ.

Двухуровневая кровать из ДСП

Металлические конструкции прочны, надежны и служат долго. Но собрать самостоятельно такое сооружение совсем непросто. Такие системы чаще всего устанавливаются в помещениях, оформленных в современных стилях. Крайне важно, чтобы все металлические элементы были обработаны от коррозии. В противном случае кровать быстро потеряет привлекательный внешний вид.

Двухъярусная кровать из металла

Количество спальных мест

Родители с детьми могут спать в одной комнате. При этом есть вариант разместить на втором ярусе одно место для сна ребенка, а на первом — оборудовать кровать для родителей.

Кровать двухъярусная для ребенка и взрослого

Более безопасным для крошки станет его размещение на первом этаже, в то время как родителям отводится конструкция на втором.

Даже многоярусные системы могут использоваться только для устройства одного участка для сна. Ребенку, помимо кровати, для его развития необходимо множество других вещей. На втором ярусе может находиться лишь одно спальное место, а пространство под ним — отдано под игровую зону, хранение вещей или рабочее место малыша.

Игровая кровать «Небо»

Чаще всего двухъярусные конструкции устанавливаются сразу для двух деток. При этом первый ярус отдается младшему члену семьи.

Двухъярусная кровать BS 384

Расположение ярусов

Чаще всего используется вариант размещения кроватей друг под другом. Это — наиболее распространенный тип конструкции. Стандартное сооружение можно видеть на схеме ниже.

Стандартная схема двухъярусной кровати

В зависимости от конфигурации комнаты и необходимости установки другого оборудования и предметов интерьера, спальные места могут располагаться перпендикулярно.

Кровать-чердак с рабочим местом и шкафом

Также одним из вариантов размещения кроватей может стать их установка параллельно друг другу. Пример такого сооружения представлен на чертеже ниже.

Оригинальная двухъярусная кровать со шкафом

Важная деталь двухъярусных моделей — лестница. Она может предназначаться лишь для перемещения, но в малогабаритных комнатах уместно использовать в качестве ступеней выдвижные ящики.

Детская кровать-трансформер

Важно! Для безопасности рекомендуется устанавливать лестницу под углом.

Большой популярностью у потребителей пользуются трансформирующиеся конструкции, которые разбираются на два яруса при необходимости. Однако и стоят такие модели немало.

Довольно оригинальная модель, существует масса вариаций, в которые она раскладывается

В сложенном виде такая система ничем не выделяется в интерьере. Это может быть, например, обычный диван или даже шкаф. Однако при желании одним движением руки можно разобрать предмет мебели и получить два полноценных спальных места.

Спасением для малогабаритных квартир является детская мебель-трансформер, которая освобождает квадратные метры для игр, учебы и развития

Что необходимо учесть при выборе двухъярусной конструкции, ее вида и размеров:

стиль, в котором оформлено помещение;
пол и возраст ребенка, перспективы его развития;
предпочтения малыша, его потребности в необходимом оборудовании;

финансовые возможности владельцев жилья.

Мебель редко устанавливается ненадолго, поэтому следует сразу продумать все нюансы.

Домик для игр на основе двухуровневой кровати

Сооружение должно быть прочным и надежно закрепленным. Не стоит тешить себя иллюзией, что ребенок будет использовать спальное место лишь по прямому назначению. Растущим крохам свойственна повышенная активность, поэтому установленная конструкция должна без проблем выдерживать не только прыгающего малыша, но и его друзей, которые также не прочь вскарабкаться на второй этаж. Поэтому важно предусмотреть запас по грузоподъемности системы.

Угловая модель, как уже было сказано, изготавливается из сосны, дубовых материалов или другого вида древесины

Важно! Не рекомендуется размещать на верхнем ярусе малышей, не достигших шестилетнего возраста.

Кровати могут представлять собой не только стандартные прямоугольные конструкции, но и иметь интересное для детей исполнение. Например, выполняться в виде домика или машинки. Для спуска малышам наверняка понравится импровизированная горка.

Двухъярусная кровать с дополнениями используется как игровой домик и полноценное место для сна

Как обеспечить безопасность тем, кто эксплуатирует двухъярусные конструкции

Многочисленные плюсы компактных сооружений не исключают и некоторых недостатков таких кроватей. Основной фактор, который необходимо учитывать при установке мебели — вопрос безопасности. Совсем нередки случаи падений с верхних ярусов или травмирования при перемещении по лестнице. На что важно обратить особое внимание?

Правильно рассчитать размер лестницы, позволяющий комфортно по ней перемещаться.
Установить перила по периметру кровати (рекомендуется оборудовать ими и лестницу).
Лестницу тоже лучше оборудовать перилами
Предусмотреть накладки на поручни и ступени, препятствующие скольжению.
Все составные элементы должны быть выполнены таким образом, чтобы соединительные детали или части конструкции не могли привести к повреждению детей и взрослых. Качественная шлифовка материалов, устранение острых участков и закругление кромок значительно повысят безопасность сооружений.
Классическая кровать на два этажа

Изготовление двухъярусного сооружения своими силами

Несмотря на кажущуюся сложность многоярусных конструкций, чтобы изготовить их самостоятельно, необходимы лишь навыки работы с древесиной или металлом, свободное время и грамотный чертеж. Подготовив инструмент и материалы, можно браться за работу.

Простейшая конструкция из дерева для детей на цепях

Для сборки кроватей понадобятся: брус (клееный) 90х90 мм, фанера (толщиной 18…21 мм), доски 25х55 мм для изготовления лестницы и ограждений, защитная пропитка и краска для древесины, а также фурнитура.

Таблица. Фурнитура для изготовления кровати.

Наименование	Фото
Металлические уголки
Шканты
Болты (180 мм) для крепления каркаса к стене
Шурупы с кольцеобразными головками (с шайбами)
Цепь
Карабины
Рым-гайки
Анкеры 12х150 мм
Конфирматы
Саморезы

Для производства сооружения необходим минимум инструментов, который обычно имеет каждый хозяин. Единственное — место для проведения работ, например, гараж, должно быть, так как соседям по многоквартирному дому вряд ли понравятся работы, связанные с обработкой древесины.

Важно! Поскольку крепиться кровати будут к стене, перекрытия должны быть крепкими, способными выдерживать значительные нагрузки.

Шаг 1. Готовятся два одинаковых основания для верхней и нижней кроватей. Брус и фанера отпиливаются по размеру.

Нарезка древесины

Особых чертежей у данного двухъярусного сооружения, отличающегося простотой, нет. Просто следует собрать два каркаса из бруса необходимого размера. В нашем случае — 1800х800 мм.

Примерный чертеж

В брусе выполняются продольные пропилы для создания паза под укладку фанеры.

Выполняются продольные пропилы

В результате получается углубление, в котором будет надежно закреплено основание.

Фото готового пропила

Небольшие дефекты можно устранить при помощи стамески.

Важно! Деревянные заготовки необходимо обработать защитным средством для древесины. В качестве основания рекомендуется использовать не фанеру, а реечный настил, который позволяет обеспечить лучшую вентиляцию матраса. Все подготовленные элементы важно обработать шлифовальной машинкой или наждачной бумагой, чтобы исключить риск получения заноз. Рекомендуется также обработать кромки фрезером, чтобы обезопасить малышей от ушибов.

Элементы каркаса скрепляются проклеенными шкантами и уголками (на каждое соединение необходимо по 2 шканта).

На каждое соединение необходимо по 2 шканта

Уголки фиксируются на четыре самореза с каждой стороны.

Фиксация металлических уголков

После этого можно приступать к фиксации каркасов к стене.

Шаг 2. Для крепления кроватей к стене используются болты длиной 180 мм (по 4 на каждый каркас). Чтобы утопить болты в брусе, так как выпирающие головки будут мешать установке матрасов, также необходимо сделать неглубокий пропил перьевым сверлом.

Результат работы перьевым сверлом

Таких отверстий требуется сделать четыре — на каждом брусе, примыкающем к стене.

Внешняя стороны кровати будет фиксироваться к стене цепью. Для этого понадобятся шурупы с головкой, согнутой в кольцо (такой метиз называют шуруп-кольцо или шуруп-крючок).

Шуруп-кольцо

Готовые к установке каркасы необходимо покрасить. Для этого используется любое декоративное покрытие (для древесины), предназначенное для применения внутри помещений. Устанавливать нижнее основание необходимо на таком расстоянии от пола, чтобы была возможность разместить ящики для хранения вещей. Для удобства основание устанавливается на временную подпорку.

Начать крепление лучше всего с фиксации внешней стенки кровати на цепь. Таким образом легче впоследствии выровнять горизонталь. Сверлятся отверстия для установки анкеров. Фиксируются оба крепления для цепи.

Зафиксированное крепление

Через шайбу монтируются рым-гайки. Цепь подвешивается на карабине. Нижний коней цепи также при помощи карабина фиксируется на шурупе-кольце.

Подвешивается цепь

Дюбеля для крепления примыкающей к стене части каркаса устанавливаются в отверстия, сделанные сверлом 16 мм.

Закручиваются анкеры.

Закручиваются анкеры

Саморезами к каркасу фиксируется основание из фанеры.

Фиксация фанерного основания

Таким же образом крепится верхняя кровать.

Так же монтируется верхняя кровать

Шаг 3. Монтаж лестницы. Для того чтобы ребенок мог забираться наверх, необходима прочная конструкция. Ее можно собрать из досок 25х55 мм. В нашем случае использовалась лиственница. Лестница крепится к верхней и нижней кроватям. Размеры лестницы:

длина ступеней — 36 мм;
расстояние между перекладинами — 31 см.
количество ступеней — 5 шт.

Для крепления ступеней используются конфирматы размером 7х70 мм. Понадобится по 2 еврошурупа с каждой стороны. Лестница закрепляется к брусу верхнего и нижнего оснований при помощи длинных саморезов, шляпки которых немного утапливаются в дерево.

Саморезы должны иметь достаточную длину

Конструкция усиливается металлическими уголками.

Усиление металлическими уголками

Чтобы обезопасить ребенка от падения, необходимо сделать ограждение. Оно также изготавливается из досок. Высота перил — 20 см (над матрасом).

В результате получилась незамысловатая, но симпатичная конструкция, не загромождающая помещение.

Готовая двухъярусная кровать

Металлическая кровать с двумя ярусами

Схема металлической двухъярусной кровати

Тем, кто умеет обращаться со сварочным аппаратом, не слишком сложно самостоятельно изготовить подобную двухъярусную конструкцию из металла.

Так будет выглядеть готовая конструкция

Такое сооружение рассчитано на матрасы размером 2000х800 мм. Площадки кроватей — цельносваренные. Они прикручиваются к четырем стойкам болтами (8 мм). Соединительная лестница — также съемная (фиксируется болтами 6 мм). Подобное устройство позволяет при необходимости без труда транспортировать предмет интерьера.

Для соединения деталей используются болты

Размеры кровати:

габариты (с учетом толщины металла и небольших технологических припусков): 2180х920 мм;
высота конструкции (от пола до верхнего ограждения) 2030 мм;
расстояние между основаниями спальных мест — 1280 мм;
ширина ступеней — 320 мм;
ограждения размещены на разных уровнях, их высота от 170 до 370 мм.

Материал кровати — декоративно тисненные профильные трубы (имитирующих ковку).

Профильные трубы, имитирующие ковку

Для украшения при желании можно использовать стальную полосу с узорами. Стойки выполнены из трубы 30х30. Для обвязки спальных мест используется труба 40х25 мм. Ограждения и направляющие лестницы произведены из профтрубы 25х30 мм, ступеньки — 20х40 мм. Основанием для матрасов служит приваренный по периметру обвязки уголок 40х40 мм.

Основание для матраса

Все металлические заготовки имеют толщину 2 мм (кроме трубы для ступеней, толщина стенок которой — 1,5 мм). Поперечные перемычки, установленные, чтобы под тяжестью не прогибалось основание, выполнены из заготовок сечением 20х30 мм (но можно приварить и арматурные стержни). К нижнему торцу стоек привариваются металлические ножки размером 50х50х20 мм.

Этот элемент нужно приварить к нижнему торцу

Конструкция декорируется молотковой краской. Лучший вариант — порошковое покрытие, но его можно наносить лишь в специально предназначенных для этого помещениях.

Кровать покрыта молотковой краской

В качестве основания, на которое укладывается матрас, используется фанера или любой другой прочный листовой материал.

Матрас можно укладывать на любой листовой материал

Важно! Все места, где использовалась сварка, должны быть тщательно зачищены от окалины и дефектов.

Для украшения можно установить на верх стоек декоративные кованые элементы.

Декорирование стоек коваными элементами

Представленную двухъярусную кровать из металла можно изготовить, имея лишь болгарку, сварочный аппарат, уровень и рулетку.

Видео — Двухъярусная кровать своими руками

Видео — Необычная детская двухъярусная кровать своими руками

Вдохновленный татами план кровати-платформы «сделай сам»

Я уже несколько лет присматриваюсь к проекту кровати-платформы «сделай сам» с использованием столярных изделий в стиле татами, но, казалось, все время возникал новый проект. Все изменилось недавно, когда моя дочь решила перепланировать свою комнату в минималистском современном стиле и решила выбросить старую веретенообразную кровать. Это была прекрасная возможность для того чистого, элегантного дизайна кровати на платформе, который я хотел сделать.

Я провел небольшое исследование в Интернете и в некоторых дизайнерских журналах, но хотел не только построить эту кровать, но и разработать дизайн, который сделал бы проект доступным для столяра выходного дня. Мне нужен был дизайн, не требующий специальных инструментов или навыков, который можно было бы выполнить за выходные и по доступной цене. Я думаю, что этот отвечает всем требованиям! Хотя его очень легко построить, он по-прежнему выглядит как дизайнерский предмет мебели после завершения.

Еще одна вещь, которая мне нравится в этой конструкции кровати-платформы, заключается в том, что она не требует установки или демонтажа какого-либо оборудования, поскольку в ней используются взаимосвязанные японские столярные изделия, скрепляющие каркас кровати вместе. Это создает много возможностей для перемещения или преобразования в кровать другого размера. Если вы хотите сделать версию большого размера, вы можете найти материалы и список вырезов в этом посте. Нижеприведенная конструкция и сборка такие же, за исключением дополнительной опоры для матраса.

Получите PDF-файл за 5 долларов

Я также создал печатную PDF-версию этого плана, которую вы можете купить за 5 долларов (всего около 37 страниц). Это вся информация из сообщений в блоге, но я собрал ее для удобной печати в любом разделе, который вы хотите, и включил список покупок, схему разреза, схему сборки и полезные изображения сборки проекта. По сути, если вы хотите иметь удобную версию для печати, чтобы вам не приходилось засыпать компьютер опилками, вы можете подумать о покупке этой загрузки .0010 .

Версия King Size уже доступна

Я также недавно опубликовал список материалов и размеров для версии King Size. Вы можете увидеть этот пост здесь, и вы можете приобрести King Plan здесь.

Вот список вырезок для полноразмерной версии.

Торцовочная или торцовочная пила
Настольная пила
Зажимы (вам понадобится много зажимов для этого проекта!) ×2 – 3 @ 8′
1×4 – 2 на 8 футов
1×4 – 7 на 6 футов
1×2 – 7 на 8 футов
1×5 – 1 на 6 футов
1×3 – 15 на 6 футов

Список вырезов

(1) 2×2 @ 80 1/2″
(16) 2×2 @ 9 1/2″
(8) 1×2 @ 6″
(3) 1×2 @ 19 1/4″
(4) 1×2 @ 77 1/2″
(3) 1×2 @ 55 1/2″
(2) 1×2 @ 1 1/2 ″
(2) 1×2 @ 4″, обрезанный до ширины 1 1/4″.
(2) 1×4 @ 85″
(7) 1×4 @ 63″
(2) 1×5 @ 7 1/4″
(2) 1×5 @ 8 3/4″
(2) 1×5 @ 6″, обрезанный до ширины 3 3/4″.
(15) 1×3 @ 58 1/2″

Сборка стоек кровати

Я подумал о том, чтобы сделать стойки платформы кровати из цельного блока пиломатериалов 4×4, но это вызвало пару проблем. Основная проблема заключалась в том, чтобы вырезать пазы или выступы, в которые поручни входят в замковом соединении. Хотя у меня есть радиальная ручная пила, которая позволила бы мне сделать необходимые пропилы, я действительно хотел создать план, который мог бы сделать средний столяр выходного дня без специальных инструментов. Не у всех есть доступ к радиальной пиле или пиле для гибки, которые также были бы отличным инструментом для работы.

Кроме того, в зависимости от размера поручней кровати, даже радиальная ручная пила не сможет сделать достаточно глубокий пропил, что ограничит возможность легко изменить план и сделать более высокую стойку кровати. С помощью собранного метода любой может сделать столбик для кровати любой высоты, какой захочет. Так что я решил пойти с этим, когда я документирую свою сборку.

Необходимые материалы 2×2 для внешних углов и 1×2 и 1×5 для внутренних. Поскольку 2×2 на самом деле имеют размеры 1 1/2 x 1 1/2, размещение между ними 1-дюймового (фактического размера 3/4 дюйма) куска дерева делает стойку размером 3 3/4 дюйма вместо 3 1/2 дюйма, как сплошное тело. 4 × 4, поэтому вы не можете использовать кусок 1 × 4, чтобы пройти посередине, так как это оставит зазор в 1/4 дюйма в стойке. Вместо этого используйте настольную пилу или отрезную пилу, чтобы обрезать 1 × 6 до нужного размера. Ниже представлена фотография материалов, нарезанных и готовых к сборке.

Детали стоек кровати, вырезанные и готовые к сборке Вид сверху на конструкцию опоры кроватиДругой вид конструкции опоры кроватиСборка стойки кровати с помощью столярного клеяСтойки кровати, собранные с помощью столярного клея и зажимов
Скачать план
Изготовление блокирующих поручней кровати
Это, вероятно, самое сложное аспект этого плана, но не позволяйте этому запугать вас. Это не так сложно и может быть выполнено с помощью пары зажимов и ножовки.
Вот короткое видео, в котором рассказывается о нескольких способах изготовления замкового соединения.

Как я упоминал в видео, это очень «щадящий» проект, потому что после того, как вы разрежете замковые соединения и вставите поручни в стойки кровати, стык станет невидимым. Так что, если ваши порезы не идеальны или ваши суставы некрасивы, ничего страшного, их никто не увидит!
Пример того, как поручни кровати будут входить в блокирующие опоры кровати
Использование комплекта лезвий с пазами Фрейда на моей радиальной пиле для вырезания пазов поручней кровати. .Я сделал чистые пазы с несколькими проходами пилы примерно на 1/4″ каждый раз. Проверяю правильность установки направляющих станины! Один из двух снимков замковых соединений направляющих станины Еще одно изображение замковых соединений направляющих станины
Загрузить чертежи
Добавление обшивки и опор матраса
При добавлении обшивки существует несколько различных вариантов. На сегодняшний день проще всего просто приклеить накладку к направляющим. Хотя это легко сделать и получить очень прочное соединение, я полностью понимаю, что вы можете закрепить отделку, используя какие-то дополнительные столярные изделия.
Самый простой вариант — использовать шурупы для соединения наличников (в дополнение к столярному клею!). Вы также можете использовать приспособление Kreg Jig, которое, как я знаю, нравится многим людям, чтобы сделать карманные отверстия на нижней стороне декоративных элементов. Это создаст очень прочное соединение, но с пиломатериалом 1 × 2 отверстия кармана могут быть немного видны.
Если у вас есть (или есть доступ) станок для изготовления печенья, это мой предпочтительный метод, который я проиллюстрирую ниже.
«Хитрость», если это можно так назвать, в этой части сборки состоит в том, чтобы обрезать накладку так, чтобы она была очень близко к стойке, но не настолько туго, чтобы было трудно вставить рейку в стойку. Я бы порекомендовал отрезать обшивку рельсов и опорные элементы планок, удерживать их на месте, зафиксировав рельсы в стойках, а затем при необходимости снова обрезать. В идеале вам нужен зазор около 1/32 дюйма между накладкой и стойкой. Это также приспособит любое вздутие, если влажность высока.
Сделайте метки на каждом из поручней кровати, чтобы указать, где расположены стойки, чтобы расположить элементы отделки.
Как показано на рисунке ниже, вы должны соблюдать осторожность при измерении и обрезании отделки, чтобы она не мешала пост сустав. Я оставил около 1/32″ между накладкой и стыком стойки, чтобы поручни кровати можно было легко собирать и разбирать.
Я тщательно разметил детали обшивки и направляющих, чтобы вырезать прорези для бисквита.
Как упоминалось выше, при сборке окантовки я использовал фуганок. Вы, конечно, можете использовать карманные отверстия, чтобы прикрепить отделку. Также возможно прикрутить обшивку на место с помощью шурупов с внутренней стороны поручней кровати, однако вы должны быть очень осторожны, чтобы предварительно просверлить прямые отверстия для винтов и сделать направляющие отверстия. Конечно, также можно просто использовать столярный клей и зажимы, чтобы получить прочное соединение.
Здесь я вырезал прорези для бисквита, и обивка готова для приклеивания к рейкам. Будь то бисквиты или шурупы, заведите привычку маркировать и указывать, какие грани где соединяются. Поручни подготовлены для сборки, но я собираюсь приклеить каждый из них на место, чтобы убедиться, что отделка расположена правильно. Отделка изголовья и изножья приклеены и закреплены
Скачать чертежи
Центральная опора размера «queen-size» и «king-size»
Один из элементов дизайна, который был важен для меня в этом План состоял в том, чтобы сделать кровать очень простой в установке и разборке без оборудования или инструментов. Поэтому, зная, что размерам королевы (а вскоре и королю) потребуется некоторая опора по центру, я разработал систему полок, используя излишки пиломатериала 1x для поддержки балки 2×2, охватывающей середину кровати. 2 × 2 будет стоять на полках с боковой распоркой, а затем иметь нижний колонтитул, который можно расположить посередине. Конечно, вы можете сделать пару нижних колонтитулов, и этот дизайн легко изменить, если вы делаете большую двуспальную кровать и чувствуете себя более комфортно с более чем одной опорой.
Полки приклеены. Конечно, вы можете усилить их шурупами, если хотите, но это не обязательно. Если вы используете шурупы для дерева, обязательно предварительно просверлите отверстия. В целом это хорошая практика, и с такими маленькими деревянными деталями пренебрежение предварительным сверлением может привести к расщеплению древесины.
Создайте центральное опорное соединение «без фурнитуры» в верхнем и нижнем колонтитулах, используя вырезанные излишки 1x пиломатериала. Центральное опорное соединение с центральной перекладиной
создайте нижний колонтитул, который будет поддерживать центральную балку 2×2. Этот нижний колонтитул, опять же, собран с большим количеством столярного клея.
Используйте излишки 1×6 пиломатериалов, чтобы создать центральное опорное основание для кровати
Центральное опорное основание
Прелесть этого основания в том, что оно очень устойчиво, подходит к центральной балке 2×2 как перчатка и имеет элегантный дизайн. для кровати (хоть ее никто и не увидит!).
Сборка, показывающая нижний колонтитул центральной опоры
Вот собранная рама с установленной центральной опорной балкой. Полоски, лежащие на полу слева и справа, — это опоры для перекладин кровати, которые я добавил после того, как прикрепил обивку к поручням кровати. Это была единственная часть конструкции, где я использовал шурупы.
Каркас кровати с центральным опорным основанием
Изготовление изголовья
Использование столярного станка для сборки изголовья Вид изголовья 1×4 с прорезями для печенья
Окончательная сборка включает вырезание планок 1×4 для поддержки матраса. Конечно, вы можете использовать тот же пиломатериал, который вы использовали для изготовления каркаса кровати, но, поскольку опорные планки не будут видны под матрасом, я бы рекомендовал использовать для этого менее дорогую обычную доску или доски для обшивки. Когда я разрабатывал этот план для кровати размера «queen-size», отборные сосновые доски длиной 6 футов стоили около 5 долларов за штуку, а доски из обшивки размером 1 × 4 стоили около 1,50 доллара за штуку. Это была существенная экономия при покупке 15 планок. Более дешевую древесину нужно немного больше отшлифовать, но для меня это стоило дополнительной работы!
Я использовал доски для обрешетки для опорных планок матраса. Окончательная сборка платформы-кровати перед шлифованием и окрашиванием.
Завершенный проект
Вот окончательный снимок готовой кровати. Следующий проект — это прикроватные тумбочки в стиле ретро, которые я скоро соберу! См. краткий обзор ниже (планы на это в ближайшее время).
Стоимость проекта
Стоимость проекта (только материалы) составляла приблизительно 250 долларов США в то время, когда я построил эту кровать-платформу. Стоимость пиломатериалов довольно сильно колеблется в зависимости от экономики строительства. Я нашел сопоставимые кровати в Интернете, которые продаются в диапазоне от 800 до 1200 долларов в зависимости от типа дерева и отделки для кроватей размера «queen-size».
Получите печатную PDF-версию этого плана, которую вы можете купить за 5 долларов (всего около 37 страниц). Это вся информация из сообщений в блоге, но я собрал ее для удобной печати в любом разделе, который вы хотите, и включил список покупок, схему разреза, схему сборки и полезные изображения сборки проекта. По сути, если вам нужна удобная версия для печати, чтобы вам не приходилось засыпать весь компьютер опилками, вы можете подумать о покупке этой загрузки .
И, наконец…
Вот краткий обзор ночных приставок, над которыми я работаю. Подробнее об этом в другом посте.
Готовая тумбочка рядом с кроватью-платформой в стиле татами.
«Плавающая» кровать-платформа своими руками | Бесплатные планы • Дом Гадкого Утенка
Уведомление: этот пост может содержать партнерские ссылки, что означает, что я могу получить комиссию, если вы решите совершить покупку по одной из моих ссылок, бесплатно для вас.
7337 акции
Этот пост может содержать партнерские ссылки. Это не изменит вашу цену, но может разделить некоторую комиссию. Читайте мое полное раскрытие здесь.
Наша кровать-платформа в главной спальне сконструирована таким образом, чтобы создать иллюзию того, что она парит над землей. В этом посте я рассказываю о сборке и делюсь бесплатными планами деревообработки своими руками (король, королева, все в наличии; калифорнийский король и близнец скоро появятся!).
Хорошо; этот пост давно ждал! В течение нескольких месяцев я обещал несколько чертежей плавающей кровати королевского размера для кровати, которую мы с Кей построили вместе. Я полагаю, что с новой краской, новыми коврами, новыми тканями и другими новыми вещами, о которых я буду информировать вас в главной спальне, я должен пойти дальше и предоставить эти планы, чтобы вы могли следить за ними в (полу) хронологическом порядке. заказ!
Я немного рад, что не поделился этим сразу. Сборка мебели по-прежнему является для меня довольно новой концепцией, как и обмен планами на нее (строительство мебели больше похоже на роскошь, когда ваш бюджет в течение длительного времени почти полностью связан с ремонтом дома, поэтому я чувствую, что это то, что я Наконец-то я более свободен для изучения). Это также вещь уверенности; так как мы спали на ней почти год, теперь я могу поручиться за двух собак и двух человек, которые считают это фантастическим обновлением по сравнению с (переполненной) кроватью размера «queen-size», от которой мы избавились. Я также люблю его гораздо больше, чем любую мебель из МДФ или ДСП, которую мы могли бы подобрать на Amazon, потому что это массивная древесина, и мы сделали ее специально для нас!
Должен добавить, что я не считаю, что дизайн ломает какие-либо стереотипы дизайна кровати (какая странная концепция, о которой можно вдруг подумать!). На самом деле, оглядываясь назад, я бы вернулся и превратил базу в ящики для хранения вещей под кроватью (и, возможно, когда-нибудь тоже сделаю это). Но что мне в нем нравится, так это то, что мы вместе работали над сборкой, дизайном и видео. Я полагаю, таким образом, это считается нашей первой большой сборкой, которую мы завершили вместе. Я могу оценить достижение, отметив, что дополнительные ящики для хранения, чтобы эти отсеки не оставались неиспользованными, тоже были бы хороши!
Посмотреть полное видео на YouTube. предварительное сверление не требуется)
Клей для дерева
Рулетка
Карандаш
Kreg Jig
Kreg Jig Шурупы
Торцевой зажим (дополнительно)
с вами порядок, в котором я все строил, но каждая из 3-х основных секций (основание, платформа, планки) — это своего рода отдельные строительные проекты, поэтому я чувствую, что сначала можно построить основание ИЛИ планки кровати. Это определенно помогает построить базу (№ 2) перед платформой (№ 3), чтобы убедиться, что все выровнено. Стоимость: 160 долларов, но я думаю, что стоимость может снизиться, если вы использовали фанеру и вырезали ее вместо 1×3 для планок кровати.
ОБНОВЛЕНИЯ:
Также доступны полные и двуспальные планы, а по многочисленным просьбам, двойные размеры и калифорнийский король также в пути!
Я получил много вопросов о том, где находится список вырезок; это В ПЛАНАХ! Они доступны для скачивания в формате PDF, где находятся все полные схемы, список вырезов, инструкции и т. д. (около 11 страниц информации). Чтобы получить к ним доступ, вам просто нужно зайти в мою библиотеку планов деревообработки и следовать информации на странице.
1. Соберите планки для кровати (x2)
GIF-файлы становятся моим любимым способом демонстрации этих сборок. Но в основном я использовал свой Kreg Jig для создания простой рамы, а затем заполнил ее планками. Как вы увидите на видео, у меня НУЛЕВОЕ дерьмо по поводу правильного расстояния между планками во время фактического выполнения. Похоже, это не привело к каким-либо ужасным последствиям для нас с Кей за последний год, но ради вашей спины я все равно буду рекомендовать равномерно распределить вещи, как показывают планы.
Наш матрас из пены с эффектом памяти ложится прямо на эти планки кровати, поэтому нет необходимости в коробчатой пружине, и кровать выглядит гладкой и сдержанной!
2. Построить базу
База собралась так легко и быстро за одну ночь… что я даже не включил видеокамеру! Хотя за последний год я определенно поправился в этом вопросе, это был первый проект, в котором мне НА ПОЛОВИНЕ пришло в голову, что это было бы хорошо для видео. Ну что ж. Это было как раз в то время, когда я строил стенд Rust-Oleum для первого WorkbenchCon, так что можно с уверенностью сказать, что я сильно отвлекся (WBC 2019происходит снова НА ЭТОЙ НЕДЕЛЕ, и на этот раз я преподаю урок! Многие из вас знают, как я нервничаю во время публичных выступлений, так что пожелайте мне удачи!*).
3. Сборка рамы плавающей кровати
После сборки основания мы с К. построили внешнюю раму секции платформы, добавили еще две опоры посередине (чтобы она могла полностью поддерживать планки кровати со всех 4 сторон) , а затем начал собирать остальную часть платформы поверх основания. Это помогло нам убедиться, что дополнительные опоры, перекрывающие основание, могут выровняться и полностью поддерживаться нижними 2×8.
В моем списке расходных материалов я рекомендую использовать саморезы. Я делаю это, потому что мы предварительно просверливали все перед тем, как склеивать и скручивать, а это в основном двойная работа.
Некоторые средние опоры мы также прикрутили под углом (так как середина платформы сдвоена 2х4, она оказалась слишком толстой для имеющихся у нас шурупов).
Если вы выполняете предварительное сверление, как мы, не забудьте начать с более перпендикулярного угла, чтобы зацепить сверло, а затем двигаться под большим углом (это необходимо для предотвращения соскальзывания и/или поломки сверла).
4. Сборка
Мы разработали эту кровать, состоящую из 3 основных секций, поэтому, если нам когда-нибудь понадобится переехать, мы сможем разобрать и перевезти ее. Для соединения платформы и основания мы полагались на обрезки (не склеивайте их, чтобы потом при необходимости можно было открутить!). Это просто гарантировало, что платформа никогда не соскользнет. (Примечание: поскольку они сделаны из обрезков, а ваши обрезки могут отличаться, они не указаны в планах или списке вырезов.)
После того, как каркас кровати-платформы и основание были соединены, мы добавили рейки сверху с дополнительными винтами. . К этому моменту вся кровать может двигаться единым целым, что вы, ребята, могли заметить, когда мы покупали и стелили новые коврики.
Будьте со мной на «последнем» снимке этой кровати. Я работаю над этим. Как и в большинстве случаев, когда вы увеличиваете размер кровати, постельные принадлежности также должны быть обновлены. Существующий матрас/простыни/и т.д. пришел из старого дома К, и все это очень холостяцкая жизнь (ничего из этого не соответствует, все выбрано для комфорта или удобства, но никогда не стиль , и почти все это должно быть постепенно упразднено, поскольку это *хм) * разваливается). Итак, я взяла несколько своих подушек и одеял поменьше и НАКОНЕЦ-ТО достала хандиру, которую я хранила в шкафу последние несколько лет (хандира — это марокканское свадебное одеяло — очень раннее мое разорение, которое я заказал из Марракеша, когда я впервые купил свой дом, и я до сих пор люблю его так сильно).
Чтобы кровать выглядела еще лучше, мне на помощь пришла маленькая меховая модель. 😉
5-6. Изголовье и обивка
Это та часть, на которой мы остановились, потому что я ДЕЙСТВИТЕЛЬНО хотел сделать изголовье с живым краем, чтобы завершить работу. Я все еще хочу это сделать, но покупка большой деревянной плиты такого размера, как я хочу (в основном, чтобы растянуть ее на всю стену!) будет ОЧЕНЬ дорогой, и у меня есть настольная пила, на которую я коплю сначала .
Как вы, ребята, видели прошлой осенью, я думаю, что мы могли бы получить нашу собственную деревянную плиту благодаря семейному имуществу К. Обновление: мы сделали это, но с соседским спиленным деревом! Хотя идея научиться создавать собственную цепную пилу на Аляске или найти портативную мельницу, которая сделает это за нас, все же требует времени на просушку, что по-прежнему означает лот ожидания.
Это подводит меня к двери номер три — по крайней мере, временно — я придумываю еще одну идею изголовья кровати, которая сослужит нам хорошую службу. Для этого я думаю о том, чтобы вырезать собственное изголовье, используя некоторые навыки резьбы на угловой шлифовальной машине, которые я приобрел в прошлом году (на самом деле я планирую МНОГО проектов по резьбе в этом году, но это для других постов). Я подумываю об искусственной живой кромке, полностью индивидуальной резьбе или даже о фанере. Возможности довольно потрясающие, но чем больше я думаю об этом, тем больше мне кажется, что я могу даже создать что-то, что я слишком люблю, чтобы что-то менять. Что было бы потрясающим счастливым концом (и значительно дешевле).
В дополнение к изголовью, мне также нужно обернуть все еще открытую часть платформы кровати каким-нибудь готовым деревом, чтобы немного украсить ее (что вы можете увидеть в сборке GIF выше). Для макета я выбрал грецкий орех, так как это один из моих любимых видов, но в конечном итоге я хочу, чтобы дерево соответствовало дереву изголовья, поэтому его нужно сначала доработать. Есть так много красивых пород дерева, с которыми я никогда раньше не работал, поэтому многие из них на столе. Чтобы увидеть полную разбивку доски настроения, ознакомьтесь с этим постом.
Итак, вот где мы находимся на сегодняшний день. Скоро будет определенно больше фотографий того же ракурса комнаты из-за новой краски (декоративной стены!), произведений искусства (повешенных!), постельных принадлежностей (доставлено!) и многого другого, так что ожидайте увидеть это очень скоро . Всегда так сложно определить точки остановки, когда посреди ремонта комнаты, потому что кажется, что ничего не сделано достаточно… но если учесть, что мы спим на этой «новой» кровати уже почти год, и у нас до сих пор нет Не закончил ситуацию с изголовьем, это такое же хорошее место, как и любое другое. Честно говоря, я не могу дождаться, когда эта функциональная стена будет готова, и все действительно начнет развиваться! Более скоро.
Часто задаваемые вопросы
И еще одно обновление, так как прошло несколько лет с тех пор, как впервые появился этот пост: мы построили целую стену вокруг этой кровати, и мне она нравится еще больше! Это решетчатая стена с выступающей полкой, потайными ящиками, которые выдвигаются под тумбочками, и множеством функций «умного дома» (светильники с голосовым управлением, беспроводная зарядка, резервный предохранитель от скачков напряжения на случай непогоды, чтобы наши ноутбуки не поджариться и др.
