Большинство предметов мягкой спальной мебели просты по своему устройству. Если изготовление шкафа для одежды, стенки или шифоньера потребует определенных знаний и навыков столяра, то сделать кресло или диван-кровать своими руками проще. Нужно всего лишь сделать каркас и обтянуть спинку и основание дивана мягкой обивкой.
Содержание статьи:
- Особенности конструкций
- Фото-примеры
- Схемы и чертежи
- Какие инструменты и материалы понадобятся
- Какой клей можно использовать
- Технология сборки диван-кровати
- Пошаговая инструкция создания
- Сборка короба неподвижной части дивана-кровати
- Делаем боковину с полкой
- Собираем короб диван-кровати
- Строим подвижную часть дивана
- Отделка дерева защитными покрытиями
Особенности конструкций
На практике все обстоит сложнее.
Конструкция самодельного раскладного дивана-кровати должна как минимум соответствовать 3 основным критериям:
- Раскладываться и складываться без использования дополнительного инструмента.
- Обладать достаточной устойчивостью, как в сложенном, так и в разложенном положении.
- Для постройки в домашних условиях можно использовать любые детали и механизмы, кроме готовых частей дивана-кровати, изготовленных фабричным способом.
Последний пункт означает, что процесс представляет собой сборку конструкции оригинальной схемы, а не капитальный ремонт фабричной мебели. Так как построить полноценный диван-кровать своими руками без подушек, матраса, облицовки спинки и подлокотников практически невозможно, то все мягкие детали можно позаимствовать со старых диванов, кресел, кроватей.
Фото-примеры
Самый простой диван-кровать собирается из поддонов. Каждый европоддон нужно будет отшлифовать, покрыть лаком. По сути, эта конструкция дивана-кровати напоминает игрушечный конструктор.
Можно сложить поддоны один на один, к нижнему ряду добавить несъемную спинку, получится диван.
Если выложить поддоны на полу, получится наборной подиум, а после укладки подушек его вполне возможно использовать в качестве спального места или двуспальной кровати.
Вариант с поддонами может использоваться в качестве дополнительной спальной мебели на даче или даже в качестве места для отдыха на веранде частного дома.
Для квартиры больше подойдет мебель с выдвижным спальным местом. По сути, это классический вариант диван-кровати раздвижной конструкции, который массово выпускается мебельными мастерскими и предприятиями.
В собранном виде диван-кровать практически ничем не отличается от обычной мягкой мебели. Для того, чтобы привести его в спальное положение, нужно убрать подушки (они же служат обивкой спинки) и выдвинуть переднюю стойку.
Диван-кровать можно сделать по схеме с усиленным спальным местом. В этом случае сидение можно сдвинуть, но с небольшим подъемом этой части корпуса.
Спинка просто опрокидывается на освободившееся пространство.
Диван-кровать выглядит просто, но подвижную часть корпуса устанавливают на специальной опоре, упрощает подъем. Схема механизма достаточно сложная, сделать опору своими руками, скорее всего, невозможно. Но в целом идея интересная, поэтому строить диван-кровать подобной схемы имеет смысл, только если остались детали от старой мебели.
Еще один проект самодельного дивана-кровати, схему которого также используют в промышленном изготовлении спальной мебели. Это раскладной диван-кровать.
В сложенном положении он напоминает небольшой детский диван с высокой посадкой. Примерно такие модели, похожие на кушетки, часто устанавливают в комнатах отдыха, и даже в гостиных перед телевизором.
Чтобы разложить диван-кровать, необходимо:
- Убрать подушки.
- Откинуть спинку, установить ее на складные ножки-опоры.
- Приподнять и повернуть в направлении «на себя» верхнюю часть сиденья дивана.
Боковые поручни используются в качестве опор для откинутой части диван-кровати.
Боковые поручни используются в качестве опор для откинутой части диван-кровати.Это одна из наиболее удачных конструкций, но простой в изготовлении ее не назовешь. Мягкая часть сидения диван-кровати тоже раскладывается, поэтому ее нужно расстелить на всю поверхность спального места.
Самой необычной моделью раскладного спального места можно назвать конструкцию, приведенную ниже. Это полностью оригинальный проект, в котором двуспальная кровать складывается бортами внутрь.
Чтобы превратить ее в полноценный диван-кровать, нужно лишь добавить в конструкцию спинку, мягкие подушки и обивку сидения. Кроме того, потребуется матрас и набор спальных принадлежностей.
Схемы и чертежи
Раскладной диван-кровать не обязательно должен быть большим. Он вполне может быть односпальным с возможностью увеличения ширины спального места за счет откинутой спинки.
Если посмотреть на фото и чертежи раскладного дивана или аккордеона, то становится ясным, что наиболее сложной в изготовлении является спинка.
Она состоит из 2 частей, что дает возможность не просто положить ее, а одновременно увеличить ширину спального места дивана-кровати.
Раздвижной вариант спальной мебели можно построить по каркасной схеме. Основу диван-кровати делают в форме короба.
Для изготовления каркаса используется деревянный брус 45х45 мм. Из него же собирают раму спинки дивана-кровати. При необходимости каркас и раму можно сварить из профильной трубы 25х25 мм. Конструкция получится чуть тяжелее, но устойчивее и жестче.
Спинку лучше сделать из пиломатериалов, обшить фанерой и листами вспененного полипропилена. Боковины можно делать произвольным образом, можно даже использовать детали от старого кресла. Заменить обивку и поставить на диван-кровать.
Выдвигаемую часть лучше сделать из толстой фанеры или сбить из брусков 45х45 мм. Это наиболее уязвимая часть дивана-кровати, ее придется регулярно двигать, поэтому долговечность мебели зависит именно от прочности этой детали.
По замыслу она должна сдвигаться на пластиковых опорах-колесах, но на практике такая схема работает не слишком хорошо из-за деформации и заклинивания колесиков.
Диван-кровать можно построить по раскладной схеме.
Основа дивана – короб, собранный из 2 спинок двух боковин (лагов). Детали соединяются между собой с помощью стальных уголков и саморезов.
Наиболее сложная раскладывающаяся часть дивана-кровати представляет собой П-образную раму, верхняя часть которой используется в качестве спинки (в сложенном положении), а к нижней крепится каркас сидения. Соединение выполняется с помощью шпилек или саморезов. Вся эта конструкция в форме бабочки фиксируется на спинках с помощью вкручиваемых шпилек, они работают, как поворотные оси.
Понятно, что это только деревянный каркас дивана-кровати, нужно будет еще сделать тканевую облицовку и мягкие подушки.
Для первого опыта изготовления диван-кровати лучше всего выбрать относительно простую схему раздвижной мебели.
Такая конструкция не имеет сложных поворотных узлов, подвесов или опор, поэтому ее можно будет изготовить даже с минимальным опытом столярных работ.
Какие инструменты и материалы понадобятся
Для диван-кровати лучше всего использовать толстую фанеру 18-20 мм. Из нее получается наиболее долговечная мебель. Но высокая стоимость фанерных листов иногда не позволяет сделать всю конструкцию фанерной. Чтобы удешевить процесс постройки диван-кровати:
- Основные детали короба делают из широких (35-40 см) досок толщиной 30-40 мм.
- Для каркаса под сидение и обрешетку используют сосновый брус 50х50 мм или 75х50 мм.
Доски, используемые для изготовления диван-кровати, должны быть идеально плоскими. На этот факт нужно обратить особое внимание при покупке материала. Иначе мебельный щит, склеенный из досок, будет неровным. Поэтому купленный материал до начала постройки диван-кровати нужно будет прострогать на станке, как по плоскостям, так и по торцевым поверхностям.
Кроме того, потребуются столярный клей, саморезы, мебельные шурупы с конической головкой, колышки для нарезки шкантов, пропиточная восковая композиция. Ее применяют для спальной мебели, устанавливаемой на верандах или крытых террасах.
Для формирования мягкой части сидения и спинки диван-кровати нужно будет сшить подушки или сделать матрас на основе пенополипропилена толщиной 60-70 мм. Для самодельного дивана-кровати можно пошить мягкую облицовку с набивкой обрезками флизелина или поролона.
Можно было бы использовать фанеру толщиной 20 мм, это даже позволило бы снизить общий вес дивана-кровати. Но внешний вид мебели явно был бы менее выразительным, так как дерево после обработки воском и полировки выглядит куда более привлекательно, чем фанера.
Для изготовления потребуется достаточно большой список инструментов:
- Столярный верстак.
- Настольная циркулярная пила или электролобзик. Толщина заготовок для изготовления боковин и спинок 25-40 мм, поэтому потребуется мощный инструмент.
- Электродрель с набором обычных и цилиндрических сверл.
- Набор столярных струбцин от 120 мм до 700 мм.
- Столярный молоток с резиновой или силиконовой насадкой.
- Шлифовальная машинка с ленточным абразивным элементом. Можно дополнительно применять вибрационную шлифмашину для доводочных операций. Автомобильные дисковые модели тоже можно использовать, но от них на поверхности дерева остаются риски.
- Тиски, в которых можно закрепить заготовки до 100 мм толщиной.
- Кондукторный планшет или угольник для сверления косых отверстий.
Кроме того, потребуется разметочный инструмент – штангенциркуль, рулетка, столярные угольники, маркеры.
Какой клей можно использовать
Теперь важный момент – клей. Для склеивания деталей диван-кровати можно использовать любой современный клей для столярных работ. Лучше, если на полиуретановой основе. Твердые клеевые композиции применять нельзя. Фиксация клеем должна оставаться пластичной. Полиэфирные или эпоксидные клеи после застывания держат неплохо, но через пару месяцев клеевой шов отрывает верхний слой дерева, и стык разваливается.
Исключение – казеиновый клей, абсолютно безопасный и нетоксичный. Гранулы разводят в холодной воде и нагревают в металлической емкости на водяной бане. Его разводят за час до работы, как правило, банки 200 мл вполне хватает для склеивания всех деталей.
Казеиновый клей можно сделать за 5 мин. По рецепту нужно 100 гр творога смешать с 40 мл нашатырного спирта. Получится прозрачная вязкая масса, которой отлично можно склеить и зашпаклевать любое дерево.
Технология сборки диван-кровати
Любая корпусная мебель по существующим стандартам может собираться либо с использованием классического соединения шип-паз, либо с помощью деревянных штифтов или шкантов.
Для сборки корпуса самодельной диван-кровати первый вариант был бы более предпочтителен, так как шип-паз обеспечивает более высокую жесткость на скручивание или изгиб. Но этот способ достаточно сложен для первых опытов по постройке спальной мебели. Поэтому сборочные операции выполняются на шкантах, с проклейкой стыкуемых поверхностей казеиновым (можно любым полиуретановым) клеем.
Собирать и стыковать детали только с помощью саморезов нельзя, даже если главные элементы изготовлены из фанеры. На саморезах диван-кровать, стулья, кресла простоят максимум несколько месяцев, после чего отремонтировать мебель достаточно сложно из-за трещин.
Процесс шкатовой стыковки трудоемкий. Например, для торцевого соединения 2 досок с помощью шкантов необходимо просверлить отверстия в обеих деталях.
Главная сложность заключается в том, чтобы правильно просверлить отверстие. Оно должно соответствовать диаметру шканта или быть на 0,1 мм его меньше (для клеевой посадки). Кроме того, ось отверстия должна быть строго перпендикулярна торцевой поверхности. Поэтому для сверловки используют специальные направляющие приспособления – кондукторы, которые устанавливают в точке сверловки и фиксируют с помощью струбцины. На второй доске также сверлят отверстия.
После сверловки в отверстия забивают шканты (деревянные штифты), а на торцевую поверхность наносят клей.
Далее стыкуют доски, подбивают молотком и стягивают струбцинами.
В результате получается мебельный щит, из которого можно сделать не только диван-кровать, а любую домашнюю мебель.
Пошаговая инструкция создания
Для изготовления раздвижного дивана-кровати в первую очередь необходимо правильно раскроить заготовки. Так как каркас будет склеен на шкантах из досок-сороковок, для нарезки используется настольный отрезной станок с ручным приводом циркулярной пилы.
Другим способом в домашних условиях качественно раскроить доски не получится. Требуется не только отрезать заготовки по размеру, но и обеспечить прямой угол между плоскостью реза и поверхностью доски-сороковки.
Кроме того, нужно будет нарезать заготовки для обрешетки плоскости подвижной части дивана-кровати.
Сборка короба неподвижной части дивана-кровати
Конструкция дивана состоит из базовой части или короба и подвижной — спальника. Неподвижная часть будет склеена из одной простой боковины, спинки и боковины-полочки.
Простую боковину и спинку нужно склеить на шкантах из двух пар досок (заготовки вырезают по 2х80 см и 2х210 см). Если правильно соединить, то обе детали диван-кровати будут выглядеть так, как будто их вырезали из одного массива плиты дерева.
Заготовки нужно будет обязательно отшлифовать с помощью щлифмашины. Это поможет затереть шов и снять остатки клея. Никакого дополнительного шпаклевания на стыках склеенных досок делать не нужно.
Следующим этапом нужно примерить и изготовить шканты, сделать отверстия на простой боковине и спинке. Соединять детали нужно под прямым углом, как в коробке или книжной полке.
Предварительная примерка деталей диван-кровати поможет проверить, правильно ли выполнен стык, и были ли допущены ошибки. Вот здесь как раз и будет видно, насколько правильно и качественно были простроганы доски.
Делаем боковину с полкой
Эта деталь диван-кровати больше похожа на этажерку для книг. Нужно будет вырезать из доски 3 отрезка по 70 см и два по 40 см и 20 см высотой.
Края заготовок зачищаются шлифовальной машинкой. Если есть возможность, то торцы деревянных заготовок лучше отполировать с помощью войлочного круга, посаженного на дрель.
Боковину-полку собираем, как и все детали диван-кровати, с помощью шкантов и клея. После сборки корпус нужно будет зафиксировать с помощью столярных струбцин.
В процессе сборки нужно следить, чтобы усилие затяжки на струбцинах было примерно одинаковым, иначе, если пережать хотя бы в одном месте, то могут появиться щели.
После того как клей высохнет, можно примерить, как боковина-полка стыкуется со спинкой диван-кровати.
Собираем короб диван-кровати
В первую очередь нужно соединить на шкантах и склеить спинку диван-кровати и простую боковину. Чтобы стык не разошелся за время высыхания клея, обе детали нужно зафиксировать с помощью струбцин.
Следующим этапом нужно соединить второй край спинки диван-кровати с боковиной-полкой. Для этого передвигаем деталь к спинке, по возможности максимально плотно, далее фиксируем струбциной и вырезаем деревянную заготовку быльца (верхней части) боковины.
Далее:
- Подгоняем быльце по размеру в длину.
- Сверлим отверстия на заготовке, на спинке диван-кровати и на самой боковине.
- Вставляем шканты, промазываем клеем и стягиваем весь блок струбцинами.
Соединение на шкантах нужно сделать не только по быльцу, а также в срединной и в нижней доске. Только тогда нагрузка будет распределяться равномерно по всей склеиваемой площади поверхности.
Крепление шкантами идеально работает при сборке шкафов и полок. Для диван-кровати его прочности явно недостаточно, так как мебель для сидения и отдыха испытывает большие нагрузки.
Поэтому, как только клей подсохнет, с тыльной стороны спинки нужно просверлить шесть сквозных отверстий под саморезы. Диаметр сверла 3,5 мм. Каждую боковину дополнительно притянем к спинке шестью саморезами. Отверстия можно зашпаклевать столярной шпаклевочной массой.
Следующим этапом внутри короба нашиваем раму из бруса 50х75 мм. На нее будут опираться рейки обрешетки и матрас.
С помощью угольника и струбцин нужно будет отрегулировать положение всех четырех брусков так, чтобы углы получились прямыми, иначе весь каркас диван-кровати может слегка «скосить» в сторону.
Внутри рамы вшиваем брус-распорку, иначе рейки обрешетки будут сильно прогибаться под весом сидящих на диван-кровати людей.
Можно вшить 2 продольные распорки, но меньшего сечения, например, 50х50 мм. Концы брусов соединяют с рамой косыми врезками саморезов только после того, как положение распорки будет выровнено по уровню горизонта и плоскости рамы. Закручивают по одному саморезу слева и справа. То есть всего распорку будут удерживать 4 самореза.
Для одного человека весом до 70 кг этого достаточно. Если диван-кровать делается для семьи, то 4 саморезов будет недостаточно, чтобы компенсировать прогиб реек обрешетки. Поэтому многие мастера дополнительно нашивают с каждого конца распорки по паре деревянных треугольников, вырезанных из обрезков доски.
После набивки бруса все детали диван-кровати, особенно те, с которыми будут контактировать руки человека, необходимо обработать шлифовальной машиной.
Первоначально крупной наждачной шкуркой снимаем неровности на стыках, затем мелким зерном шлифуем дерево до гладкой поверхности.
Осталось набить рейки обрешетки. Для раскройки заготовок рекомендуют использовать простую доску сечением 100х20 мм. Но на практике рейки такого сечения выдерживают нагрузки лишь в случае, если они нарезаны из дуба или акации. Обычная сосна или ель оказываются недостаточно прочными. Поэтому нужно либо подобрать подходящее дерево, либо увеличивать сечение до 20х120 мм или 25х120 мм. Понятно, что рейки должны быть без сучков и трещин.
Нарезанные дощечки выкладываем на раму последовательно, с шагом, равным ширине заготовки плюс 10-15 мм. Для ускорения и упрощения процесса можно использовать шаблон из рейки с примотанными на торце двумя резиновыми ластиками для рисования.
Рейки можно крепить саморезами или мебельной скобой. В последнем случае потребуется пневматический степлер или молоток. Прочность крепления невелика, но зато мебельная скоба не расколет брус.
Если использовать саморезы, то, во-первых, не длиннее 25 мм, а во-вторых, в рейках нужно будет сверлить сквозные отверстия 4 мм диаметром. Так, чтобы саморез не расколол рейку при вворачивании его в тело бруса.
Строим подвижную часть дивана
Для изготовления выдвигающейся части диван-кровати потребуется рейка обрешетки, два бруса 50х75 мм и одна доска, которая одновременно будет выполнять функции борта или нижней части фасада.
В первую очередь нужно закрепить один из брусов на внешней стороне опорной рамы диван-кровати. Сделать это можно саморезом, но лучше всего использовать пару столярных струбцин. Брус нужно будет выровнять так, чтобы он заходил под торцы ранее уложенных реек с небольшим зазором 2-3 мм.
Теперь самое сложное, нужно вырезать по размеру доску борта. Обычно высота спального места диван-кровати над уровнем пола не превышает 35-37 см. Но так как диван самодельный, размеры выбирались произвольно, может так получиться, что ширина доски (заготовки) получится меньше, чем уровень планок.
Поэтому при раскройке деталей еще перед сборкой диван-кровати нужно отобрать самую широкую доску и оставить ее для борта.
Готовую деталь устанавливаем на ребро так, чтобы она касалась плоскостью бруса, закрепленного струбциной.
Далее переносим разметку верхней кромки бруса на доску и снимаем обе детали с короба диван-кровати. Теперь нужно закрепить брус на внутренней поверхности борта по линии разметки. Для этого потребуются 5-6 столярных саморезов длиной 60-70 мм.
Следующим шагом нужно набить оставшиеся рейки обрешетки на брус подвижной части диван-кровати. В этом случае для крепления используются саморезы 25-30 мм. Перед заворачиванием каждого крепежа нужно обязательно сверлить отверстие диаметром 2,5-2,7 мм и снимать фаску под коническую головку самореза. Только так можно полностью утопить крепеж в дерево и не расколоть рейку.
Если для реек обрешетки был выбран старый, очень плотный дуб (а именной такой и нужен), то с закручиванием саморезов могут возникнуть проблемы.
Можно, конечно, попытаться подобрать для отверстий сверло чуть большего диаметра, но можно легко и прослабить крепеж. Поэтому для таких случае саморезы перед вкручиванием макают в хозяйственное мыло или обтирают парафиновой свечкой. Это более надежный вариант.
Перед укладкой реек можно нанести несколько точек клея на опорную поверхность бруса. Заворачивать саморезы нужно вручную или на самых малых оборотах.
Останется лишь проверить, насколько свободно выдвигается диван-кровать, и снять напильником фаски с ребер бруса-распорки и с торцов реек обрешетки.
Отделка дерева защитными покрытиями
Вот теперь можно разобрать диван-кровать, снять подвижную часть и обработать деревянные детали морилкой или восковой пропиткой. Это можно было бы делать по частям в процессе изготовления мебели, но в таком случае могли появиться пятна, и сам диван был бы в разводах.
Поэтому декоративное покрытие наносится один раз по всей поверхности.
Остается лишь уложить матрас, сделать обивку спинки и уложить подушки.
Построить диван-кровать своими руками не так уж и тяжело даже для начинающего столяра краснодеревщика. Нужно лишь заранее позаботиться о качественном материале и не экономить на аренде высококлассного инструмента. Красивую мебель с одним рубанком и пилой сделать невозможно.
Поделитесь своим опытом изготовления диванов, какие конструкции, по-вашему, можно считать наиболее удачными для постройки своими руками. Что можно изменить или дополнить.
Как сделать односпальную кровать своими руками: чертежи, инструкция
Обычно для тех, у кого руки растут из правильного места, перед покупкой мебели для своего дома всегда возникает вопрос: «Как лучше? Сразу купить готовую кровать, или все-таки лучше сделать ее самому?» И, конечно же, будет лучше, если Вы решитесь сделать кровать самостоятельно.
Выгоды здесь очевидны.
Сегодня мы узнаем, как сделать односпальную кровать своими руками. Чертежи и пошаговая инструкция прилагаются.
Содержание
- Выгода и экономия
- Общие характеристики и размеры кровати
- Деталировка и чертеж
- Инструкция по сборке односпальной кровати своими руками
- Необходимый инструмент
- Каркас
Выгода и экономия
- Во-первых, Вы сможете сделать для себя нужный размер. Конечно, он будет зависеть от размеров матраса, но зато Вы точно будете знать, что под определенный матрас у Вас будет нужный дизайн самой кровати, который в магазинах готовой мебели не так уж и легко найти.
- Во-вторых, сам процесс разработки настолько интересный и увлекательный, что данное занятие вполне может стать вашим хобби. Это только поначалу и без правильной информации кажется тяжелым и запутанным делом, на самом деле работа по созданию, проектированию и сборке кровати и другой мебели своими руками не тяжелее детского конструктора, только «запчасти» немножко другие.
- Ну и в-третьих, конечно же, это цена. Даже, вернее, ваш заработок, который в среднем составит около 100%. Да, именно столько Вы сможете заработать, если решите не покупать кровать, а сделать ее самостоятельно. Ровно 100% от себестоимости Вы бы дополнительно заплатили, если б решили покупать кровать в магазине или делать ее на заказ.
Чтобы у Вас все отлично получилось, в данной статье мы подробно разберем весь процесс разработки и изготовления кровати своими руками, а так же дадим все необходимые схемы и чертежи для ее изготовления.
Общие характеристики и размеры кровати
По данной инструкции мы сделаем недорогую односпальную кровать из ДСП для подростка, размером 180 х 1900 х 900 мм (высота х длина х ширина). По расположению она будет ставится в угол, поэтому кровать будет считаться у нас угловой, вот как она показана на фото ниже:
Это фото проекта. Очень жаль, но реальных фотографий «живой» кровати мы сделать не успели.
Этот предмет мебели мы полностью сделали из ДСП.
Видимые детали — такие как изголовье, изножье и боковины — были сделаны из ламинированного ДСП, а внутренние, невидимые – из чернового. Это делалось для удешевления самой конструкции, себестоимость которой составила всего лишь 75 долларов.
Ламели здесь не использовались. В качестве основы под матрас использовался щит чернового ДСП, который ложился на «бортики», прикрученные к боковинам, а так же на внутренние ножки.

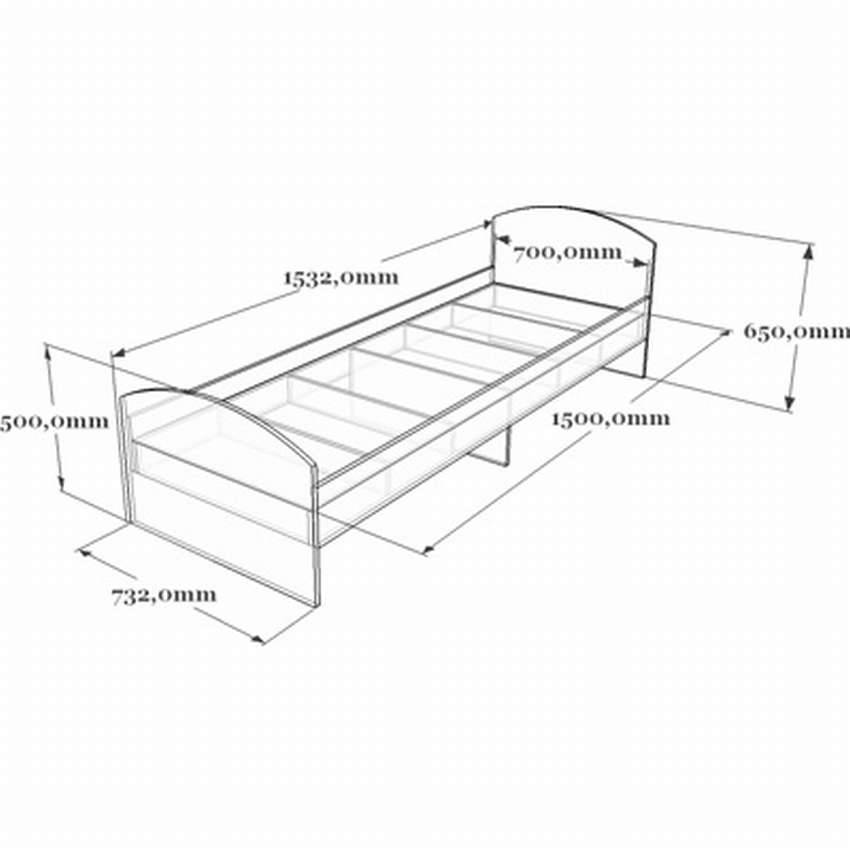

Деталировка и чертеж
Как уже упоминалось выше, в качестве материала для изготовления кровати использовалась ДСП.
Чертеж кровати и список деталей с размерами Вы можете скачать архивом в конце статьи.
Чтобы заказать необходимые детали, Вам достаточно обратиться в любую фирму, которая занимается продажей и распиловкой ДСП, а так же кромкованием и фрезеровкой на станках ЧПУ.
Изголовье нашей конструкции и ее большая боковина вырезается с помощью фрезерного станка ЧПУ. В архиве находятся чертежи данных деталей в масштабе 1:1. Все, что Вам нужно, это передать этот чертеж исполнителю и они выфрезеруют для вас необходимые детали.
Инструкция по сборке односпальной кровати своими руками
Итак, все необходимые детали у нас есть, можно приступать к сборке. На самом деле конструкция кровати проста до безобразия, поэтому собирается она всего лишь в несколько этапов.
Необходимый инструмент
- Шуруповерт с битой под конфирматы,
- Бита PZ под саморезы,
- Конфирматное сверло,
- Шило,
- Карандаш и линейка,
- Фреза под петли (далее объясню зачем).
В начале на боковины нужно установить пластиковые подпятники. Вообще они бывают разного вида:
- в виде кнопки,
- под гвоздь,
- с ножкой и т.д.
Несмотря на свою простоту, они выполняют важную функцию – защищают торец ДСП от влаги, которая может скапливаться на полу при уборке.
Я использовал пластиковые подпятники с шурупами. Прикручиваем их к нижнему торцу боковины обычными шурупами 3,5 х 16 мм.
Каркас
Далее размечаем боковины под крепление тех самых «бортиков», на которые будет ложиться подматрасный щит (размеры и отступы берем из чертежа).
Прикручиваем эти бортики к боковинам шурупами 3,5 х 30 мм.
Теперь можно собирать каркас:
- Скручиваем все четыре боковины конфирматами,
- Ими же прикручиваем ноги к каркасу кровати с невидимой стороны,
- Что касается передней (видимой) царги – ноги к ней фиксируем мебельными металлическими уголками с внутренней стороны.
Также обратите внимание, что большая боковина не прижата к полу, а выравнивается по верхнему краю изголовья. Это сделано для того, чтобы был зазор для плинтуса.
Что касается подматрасного щита: фрезой под петли в нем делается два отверстия (для рук, чтобы брать и снимать) и он просто ложится во внутрь.
Вот, собственно, и сам архив с необходимыми материалами, в который входит:
- Чертеж кровати в форматах dwg, cdw и dxf (для Компаса и Автокада),
- Спецификация (pdf и Exel),
- фото проекта.
Ссылка на скачивание чертежа:
Скачать чертеж односпальной кроватиУдачи всем мастерам!
Кровать-платформа Easy DIY — Shanty 2 Chic
Узнайте, как построить кровать-платформу своими руками, воспользовавшись бесплатными схемами деревообработки! Это отличная сборка для начинающих, вам нужно всего 3 основных инструмента и около 50 долларов на пиломатериалы.
Я вернулся, чтобы поделиться с вами кроватью-платформой Easy DIY, которую я сделал для своего сына 🙂 Если вы пропустили бесплатные чертежи дощатого изголовья, вы можете ознакомиться с ними ЗДЕСЬ! Я увидел кровать-платформу в каталоге West Elm, и мне понравилось, насколько коренастыми были основание и платформа, так что это было моим вдохновением, и я построил ее примерно за 55 долларов !!!
НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПЕРЕЙТИ К БЕСПЛАТНОМУ плану кровати-платформыЭто очень простая сборка, поэтому она идеальна, если вы новичок! Вы можете следовать инструкциям ниже! Этот план рассчитан на полноразмерную кровать, но очень легко подогнать размеры под другой размер 10 Полоски для обшивки ламелей
Инструменты:
- Торцовочная пила
- Дрель
- Крег Джиг
- Шлифовальный станок
- Гвоздезабивной штифт (дополнительно)
Шаг 1.
Сборка каркаса кровати-платформы своими рукамиЯ начал с вырезания всех деталей для верхней и нижней рамы. Схемы списков вырезов можно найти в тарифных планах. Посмотрите наше видео «Как пользоваться торцовочной пилой» ЗДЕСЬ!
Затем я просверлил все свои карманные отверстия с помощью набора Kreg Jig для карманных отверстий для досок толщиной 1 1/2″. (Вы можете найти Kreg Jig ЗДЕСЬ на Amazon) и посмотреть наше видео «Как использовать Kreg Jig» ЗДЕСЬ!
Я прикрепил верхнюю раму шурупами с потайными отверстиями 2 1/2″ и столярным клеем.
Я сделал то же самое для нижнего кадра.
Затем я перевернул верхнюю раму и прикрепил нижнюю раму к боковым направляющим с помощью 2 1/2″ шурупов и столярного клея.
Шаг 2: Прикрепление опор к кровати-платформе
Я перевернул ее и прикрепил центральную опору с помощью 2 1/2-дюймовых винтов с потайными отверстиями к изголовью и изножью. На этом этапе вам может понадобиться помощь, чтобы перевернуть кровать, потому что она тяжелая.
Наконец, я прикрепил планки 2×3 к бокам кровати с помощью 2 1/2″ шурупов (в планах я призываю 2×2, потому что 2×3 доступны не во всех регионах. Если вы используйте 2 × 2 для шипов, приобретите полоски для обшивки, чтобы сэкономить деньги). Мне нравится использовать саморезы Spax. Я нахожу их в Home Depot, и они дорогие, но вам не нужно предварительно сверлить их! Если вы используете обычные шурупы, предварительно просверлите отверстия, чтобы дерево не раскололось.
Шаг 3: Добавление отделки к современной кровати-платформе
После шлифовки всей платформы-платформы я нанес один слой красителя Rust-Oleum Dark Walnut Stain (его можно найти ЗДЕСЬ на Amazon). Если вы покупаете расходные материалы в Home Depot, приобретите марку Varathane цвета Dark Walnut (это то же самое пятно).
Шаг 4: Прикрепление планок к опоре для матраса
Когда кровать высохла, я забрал ее в комнату своего маленького мужчины! Я использовал свой гвоздодер с 1 1/4″ гвоздями, чтобы прикрепить планки 1×3.
Я просто равномерно распределил их и прикрепил к шипам и центральной опоре. Для этой части вы можете использовать дешевые полосы обшивки (пихта Дугласа). Просто убедитесь, что они гладкие и не порвут матрас. Примечание: вы также можете использовать 1 1/4 ″ шурупы, чтобы прикрепить планки кровати.
Шаг 5: Крепление самодельного изголовья к кровати-платформе
Чтобы прикрепить изголовье к кровати, я просверлил 2 1/2″ шурупа с задней стороны ножек изголовья в нижнюю и верхнюю рамы платформы.
Мне так нравится эта кровать-платформа, сделанная своими руками! Это идеальное сочетание деревенского и современного фермерского дома, и он такой прочный! Я знаю, что мой сын любит его так же сильно. Я слышал, как он хвастался своим друзьям (несколько раз), что его мама построила ему кровать — и это лучшая часть для меня 😉
Не забудьте посмотреть планы изголовья ЗДЕСЬ, и если вам нравится цвет стен в его комнате (я в восторге!), вы можете прочитать об этом ЗДЕСЬ! Я получил много вопросов об одеяле на его кровати, оно от Pottery Barn Teen, но я купил его пару лет назад, поэтому не уверен, что оно все еще доступно.
Изменение размеров
Мы всегда получаем вопросы о том, как изменить размеры, чтобы они соответствовали другим размерам матраса. Этот самодельный каркас кровати легко модифицировать, чтобы он подходил для любого размера матраса.
- Матрас Twin Size – отнимите 15″ от ширины.
- Матрас размера «queen-size» — добавьте 7 дюймов к ширине и 5 дюймов к длине
- Матрас королевского размера — добавьте 23 дюйма к ширине и 5 дюймов к длине.
- Калифорнийский матрас королевского размера — добавьте 19 дюймов к ширине и 9 дюймов к длине.
Большое спасибо, что заглянули!
~Ashley
Ознакомьтесь с другими нашими руководствами по изготовлению кроватей своими руками
- Современная кровать-платформа для фермерского дома своими руками
- План кровати со свободной платформой и изголовьем
- Двойная кровать-платформа своими руками с изголовьем в виде шеврона
- Кровать-платформа на колесах
- Как собрать кровать-платформу с местом для хранения
4 из 1 голосов
Кровать-платформа «Сделай сам»
Эта кровать-платформа «Сделай сам» — идеальная сборка для начинающих! Обязательно нажмите на ссылку ниже, чтобы загрузить и распечатать полный набор планов со списком вырезов! https://www.
shanty-2-chic.com/wp-content/uploads/2014/08/DIY-Platform-Bed.pdf Автор: Shanty2Chic
- 8 1x3x10
- 1 2x8x10
- 2 2x8x8
- 3 2x6x8 90 020 1 2x4x8
- 3 2x2x8
- 2 Шурупы с отверстием 1/2″
- 2 Шурупы 1/2″ по дереву
- Клей для дерева
- Отделка на выбор
Список вырезов
Соберите кровать в перевернутом виде. Начните с верхней рамки. Используйте клей и винты с потайными отверстиями 2 1/2″ для каждого соединения.
Соберите нижнюю раму. Убедитесь, что отверстия краевых карманов обращены в одном направлении.
Положите верхнюю раму на пол карманными отверстиями вверх и поставьте нижнюю раму сверху. Закрепите их вместе винтами с карманными отверстиями.
Прикрепите планки 2×2 по бокам и центральную опору 2×4 посередине. Планки 2×2 просто ввинчиваются в каркас кровати с помощью шурупов, а опора 2×4 крепится винтами с потайными отверстиями на каждом конце.
Все три части должны быть на 3/4 дюйма ниже верхней части верхней рамы.Добавьте планки, и конструкция готова! Теперь все, что вам нужно сделать, это отшлифовать и отполировать, как вы хотите, и наслаждаться своей новой кроватью-платформой. Эта кровать-платформа была сделана для предыдущего изголовья, которое я также сделал. Найдите на нашем сайте «Planked Headboard», чтобы увидеть его. Как всегда, если вы решите заправить эту кровать, обязательно поделитесь ею в социальных сетях и используйте #shanty2chic, чтобы мы тоже могли поделиться ею!
Все три части должны быть на 3/4 дюйма ниже верхней части верхней рамы.- Фейсбук
- Твиттер
Похожие сообщения
Сделай сам West Elm Alexa Bed Современные деревенские планы сборки каркаса кровати королевского размера
В поисках высококачественного каркаса кровати по доступной цене?
Я не думаю, что я единственный муж, чья жена любит занимать 90% кровати. Добавьте трех кошек, которые настаивают на том, чтобы провести ночь с нами обоими, и возьмите на себя смелость забрать последние 10%.
Мне пришлось бросить полотенце и понять, что наконец-то пришло время перейти на кровать размера «king-size», чтобы мы (в основном я) могли спать намного комфортнее. И знаете что?
Найти матрас было несложно.
С другой стороны, найти каркас кровати было совсем не просто.
Нас интересовал каркас кровати в современном деревенском стиле, в частности каркас кровати в стиле West Elm Alexa, но у меня отвисла челюсть, когда «хорошие» кровати продавались более чем за 3000 долларов. Не только стоимость застала меня врасплох, но когда я начал исследовать различные варианты, я быстро разочаровался и не впечатлился отсутствием качества.
Как инженер и столяр, я начал задаваться вопросом:
люди, проектировавшие эти каркасы кроватей, действительно что-нибудь строили раньше?
Затем, конечно же, сработал алгоритм.
Мои каналы в социальных сетях начали бомбардироваться рекламой «модных компаний», демонстрирующих каркасы кроватей, которые решат мою проблему, однако я все больше и больше беспокоился о том, что легкость Они заверили, что сборка приведет к тому, что каркас кровати будет скрипеть и скрипеть, как только вы заберетесь в него.
Проще говоря, ценности и качества, которые я получил бы, потратив огромную сумму сдачи
, не было.
Разочарованный, я решил, что ни за что не буду тратить деньги на некачественный продукт, и решил спроектировать и построить свой собственный современный деревенский каркас кровати.
Когда «сделай сам» доступнее *и* качество выше, чем то, что можно купить.
После того, как я утвердил свой собственный дизайн, включая прочную основу и изголовье в стиле West Elm Alexa, я купил материалы и начал процесс сборки.
Современное изголовье в деревенском стиле + дизайн плинтуса | Прочная решетчатая основа | Стандартная рама большого размера |
Я также протестировал различные винты, чтобы увидеть, какие из них работают лучше всего в разных местах.К концу сборки я все уладил и получил каркас кровати, который выдержит испытание временем и тенденциями.
Но самое главное, это был каркас кровати, полностью одобренный моей женой.
После ночи идеального сна, с большим количеством места, на прочном каркасе кровати, который не скрипит, я подумал, что другие люди могут быть в той же лодке, что и я. Этот каркас кровати стоит намного дешевле и имеет лучшее качество сборки, чем все коммерческие варианты, которые я нашел.Почему бы не создать набор планов сборки, чтобы другие могли воспользоваться этим прекрасным, вневременным и функциональным дизайном?
Приобретите чертежи каркаса кровати в современном деревенском стиле West Elm Alexa DIY | Планы сборки можно загрузить, распечатать и предоставить всю информацию, необходимую для начала работы:
|
Часто задаваемые вопросы:
В: Какие инструменты мне нужны?
Прежде всего, я спроектировал каркас кровати таким образом, чтобы его можно было собрать с минимальными инструментами. Основные из них, которые вам понадобятся, это торцовочная пила, настольная пила, лобзик, дрель и С-образные зажимы. Никаких строгальных станков, фуганков или других причудливых инструментов не требуется.Для простоты вот полный список инструментов, которые вам понадобятся, с интерактивными ссылками для совершения покупок, чтобы вы могли соответствующим образом планировать:
ты; если вы приобретете товары по этим ссылкам, мы получим небольшую комиссию.
ЭЛЕКТРОИНСТРУМЕНТЫ | ПРИМЕЧАНИЯ/ИНФОРМАЦИЯ ПО ИСПОЛЬЗОВАНИЮ |
Настольная пила | Угловой упор |
Торцовочная пила | Угол среза 60 градусов предпочтителен. Настольная пила с угловым упором является альтернативой, если нет возможности резки под углом 60 градусов. |
Циркулярная пила | Используйте с линейкой для уменьшения размера листов 4×8. Настольная пила является альтернативным вариантом. |
Электролобзик | Используется только для вырезания вырезов для ножек изголовья, в качестве альтернативы можно использовать ручной лобзик. |
Орбитальная шлифовальная машина | Для отделки |
Дрель | Направляющие отверстия, установка крепежа |
Утюг для одежды | Требуется только при нанесении термоклеевой кромки |
Вакуум | Дополнительно для удаления пыли из рабочей зоны |
РУЧНОЙ ИНСТРУМЕНТ | ПРИМЕЧАНИЯ/ИНФОРМАЦИЯ ПО ИСПОЛЬЗОВАНИЮ |
Рулетка | 10’ Минимум |
Поверочная линейка | 4’ — требуется только в сочетании с циркулярной пилой |
С-образные зажимы 6 дюймов | 10 рекомендуемых |
Комбинированный квадрат 12 дюймов | Макет, маркировка |
Площадь скорости | Макет, маркировка |
Угломер, цифровой Т-образный скос или транспортир | Проверка угловых разрезов |
Долото 1 дюйм | Обрезка кромок, удаление клея, другие задачи |
Молоток/киянка | Выравнивание, позиционирование, установка скольжения мебели |
РАСХОДНЫЕ МАТЕРИАЛЫ | ПРИМЕЧАНИЯ/ИНФОРМАЦИЯ ПО ИСПОЛЬЗОВАНИЮ |
Карандаши | Схема, маркировка |
Длинные сверла 3/32″, 1/8″, 3/16″ и 1/8″ — 6″ | Пилотные отверстия |
Биты Phillips #2, Square Drive #2, Torx T20 и T30 | Проверка с приобретенными крепежными элементами |
2-дюймовые одноразовые щетки | Нанесение клея |
Наждачная бумага: обычная, средняя и мелкая | Отделка |
Щетка из поролона 2 или 3 дюйма | Вариант №1 для окрашивания |
Ветошь для окрашивания | Вариант №2 для окрашивания |
Одноразовые перчатки | Отделка |
2 1/2″ Кисть для рисования/полиграфии | Отделка |
Используется пиломатериал из твердой древесины стандартного размера , так что вы можете пойти практически в любой крупный магазин или поставщик пиломатериалов и получить то, что вам нужно. Другие материалы, такие как панели из твердой древесины, фанера и все оборудование, также можно приобрести в местном крупном магазине, поэтому вам не придется рыскать по Интернету, чтобы завершить свой проект.
Каркас кровати состоит из нескольких основных компонентов, которые собираются вместе с помощью настоящих винтов, кронштейнов и крепежных деталей.
На этой раме кровати вы не найдете дешевых винтов, барашковых гаек или других бесполезных деталей — это дерьмо принадлежит ИКЕА!
В результате получается каркас кровати, на котором можно прыгать, развлекаться 😉 и передвигаться, не опасаясь, что он расшатается, развалится или станет вечно скрипеть.
В: Что включают в себя планы сборки?
Планы сборки можно мгновенно загрузить, сделать интерактивными и распечатать прямо с вашего компьютера или устройства.
Планы включают страницы с пошаговыми инструкциями, обширные фотографии примеров и все подробные чертежи, необходимые для максимально упрощенного строительства. Сами планы сборки составляются таким образом, чтобы максимизировать эффективность, сократить количество установок пилы и сэкономить ваше время. Подробные списки раскроя и схемы компоновки предоставляются, чтобы вы не задавались вопросом, какую доску резать или не тратите ли вы материал впустую.
- Полезные советы — указатели, которые помогут вашему проекту пройти максимально гладко.
- Полный список материалов. Подробный список всего дерева, скобяных изделий, крепежа и расходных материалов , которые вам понадобятся для отделки каркаса кровати.
- Часто задаваемые вопросы — ответы на часто задаваемые вопросы, которые могут у вас возникнуть при погружении в сборку.
В: Сколько мне нужно опыта в строительстве, чтобы построить каркас кровати?
Люди со средним опытом работы с электроинструментами и следуя указаниям.
Если вам нравятся эти планы, но у вас нет опыта строительства, попросите квалифицированного друга или члена семьи помочь! Наиболее важными аспектами сборки является ваша способность следовать указаниям, делать точные измерения и разрезы, а также уделять внимание деталям.
В: Сколько стоит построить этот каркас кровати?
Итак, давайте поговорим об общей цене. По сравнению с этими «хорошими» дорогими каркасами кроватей, общая сумма, которую вы потратите на создание собственного каркаса кровати, будет составлять небольшую часть стоимости.
Каркас кровати, который я построил, был изготовлен из массива гикори, и Я потратил около 750 долларов на все (и это было в начале 2021 года, когда цены на материалы были сумасшедшими!).
Общая сумма, которую вы вложите, во многом будет зависеть от твердой древесины, которую вы выберете для своей постройки. Нужно строить сверхдешево? Рассмотрим сосну. Если деньги не имеют значения, выберите экзотическую твердую древесину, и у вас под матрасом будет шоу-стоппер.
Вот сравнение стоимости пород дерева, чтобы упростить вам задачу:
ДЕРЕВЯННЫЕ ПОРОДЫ | СМЕТА (долл. США) |
Сосна | $500 — $550 |
Тополь | $575 — $625 |
Аспен | $600 — $650 |
Дуб | $615 — $665 |
Хикори | $725 — $775 |
Клен | $765 — $815 |
Красное дерево | $850 — $900 |
Вишня | $1125 — $1175 |
Грецкий орех | $1600 — $1650 |
В: Где покупать материалы?
В большинстве магазинов товаров для дома, таких как Menards, Home Depot и Lowes, есть все, что вам нужно.
Некоторые виды фанеры из лиственных пород должны быть получены от местного поставщика пиломатериалов в зависимости от наличия в вашем регионе.
В: Сколько времени занимает сборка каркаса кровати?
Время сборки полностью зависит от вашего опыта строительства. Тем не менее, хорошее количество времени для бюджета составляет 40 часов.
В: Что делать, если я не понимаю часть инструкций?
Пожалуйста, перечитайте и просмотрите все инструкции и чертежи. Последнее, чего я хочу, это чтобы вы полностью застряли и не знали, как действовать, поэтому, если вам все еще нужна помощь, отправьте электронное письмо по адресу: [email protected], и я свяжусь с вами в течение трех рабочих дней. .
Приобретите чертежи каркаса кровати в деревенском стиле West Elm Alexa Modern, сделанные своими руками | Планы сборки можно загрузить, распечатать и предоставить всю информацию, необходимую для начала работы:
|
