Котел для теплого пола своими руками: Как правильно установить котел для теплого пола своими руками

Подключение теплого пола к котлу своими руками

Наиболее удобным и экономически целесообразным способом организации системы тёплого дома в домашних условиях стали водяные полы, подключенные к котлу. Такой пол отличается существенной экономичностью, он также способен обеспечить самостоятельное регулирование температуры в помещении. Главной частью системы водяного пола по праву считают котёл. Разумеется, многих интересует подключение тёплого пола к котлу своими руками. Монтаж системы водяного тёплого пола не отличается сложностью.

Основные сведения

В настоящее время использование системы тёплого пола для обогрева помещения обладает рядом несомненных достоинств. В их числе следует выделить нетребовательность к радиаторам, так что отопление не станет портить общей концепции дизайна помещения. Сама система тёплого пола подразумевает большую площадь теплосъёма. При квалифицированном расчёте тепла ваш котёл сможет работать в режиме средней мощности, что в итоге снизит потребление топлива.

Если же дополнительно использовать и конденсационную технику, то расход энергии будет ещё ниже, а вы сможете добиться максимальной эффективности системы. Котлы для водяного теплого пола сегодня производят множество компаний. Также существует и несколько видов самих котлов, но об этом будет рассказано несколько позже. Котлы отличаются мощностью, а также продолжительностью срока службы, который составляет не менее 5-7 лет. (См. также: Как самому сделать тепловую пушку)

Настенный котёл для тёплого пола сегодня стал современным высокотехнологичным оборудованием, которое поможет вам сделать ваш дом теплее и уютнее. Для отопления помещения системой тёплого пола может использоваться:

• электрический котёл для тёплого пола;
• жидктопливный котёл;
• газовый котёл.

Каждый из этих котлов обладает рядом достоинств и недостатков. Постараемся сейчас раскрыть наиболее важные из них.

Электрический котел

Рассмотрим электрический котёл для тёплого пола.

Такие котлы уже проверены временем и отличаются повышенной надёжностью. Они также славятся относительно низкой стоимостью и компактностью, что будет особенно важно владельцам небольших помещений. Если дополнительно оснастить электрический котёл термостатами и терморегуляторами, то этим можно добиться ещё большего снижения потребления котлом электричества. Многие фирмы сегодня стараются комплектовать котлы системами регулировки мощности. Все электрические котлы делаться на два основных типа: на ТЭНах и котлы электродного типа. Котёл на ТЭНах отличается повышенной безопасностью и отказоустойчивостью, в то время как котёл электродного типа отличается долговечностью. (См. также: Напольные отопительные котлы)

Однако есть у таких котлов и ряд недостатков. Главным из них становится стоимость подобного оборудования. Система водяного отопления на основе электрического котла чаще всего сдаётся заказчику уже в готовом виде, так как подключение теплого пола к котлу своими руками в случае электрического котла становится практически невозможным из-за своей сложности.

В частности, требуется правильно и точно проложить все трубные трассы, после чего заизолировать все соединения, установить электрический котёл, оснастить его всеми необходимыми датчиками, спускными клапанами и терморегуляторами, а также грамотно подключить его к электросети. Именно последний этап и является самым сложным, так как просто воткнуть вилку в розетку здесь не получится, всё намного сложнее. Для того чтобы подключить электрический котёл, потребуется провести полностью отдельную линию проводки, на которую нужно будет установить ряд коммутационных аппаратов.

Важно! Для установки электрического котла требуется заверить и утвердить весь проект электропроводки в соответствующем учреждении.

Срок эксплуатации котла определяется временем службы его нагревательных элементов. В случае котла на ТЭНах эта цифра составит 5-6, максимум 7 лет. Таким образом, приблизительно через 7 лет вам придётся менять котёл. Кроме того, даже не смотря на свою экономичность, электрический котёл будет поглощать достаточно много электроэнергии, так что этот способ по праву считается одним из наиболее дорогих. (См. также: Карта сайта)

Жидкотопливный котёл

Дизельный настенный котёл для тёплого пола стал высокоэффективным производительным видом отопительного оборудования. Работает такой котёл на жидком топливе, в качестве которого используется солярка. Немаловажным для многих является тот факт, что во время своей работы при сжигании топлива такой котёл не производит никаких неприятных запахов, что особенно важно для жилых помещений. Главным достоинством такого котла следует назвать простой монтаж, а также удобное обслуживание и эксплуатацию. КПД котла на жидком топливе достаточно высок, а расход топлива отличается своей экономичностью. Вообще, в силу специального режима использования котлы для водяного теплого пола на жидком топливе отличаются также и своей экологичностью. Принцип работы котла основан на плавном снижении температуры воды в случае повышения температуры окружающей среды.

Газовый котёл

В газовых отопительных котлах конденсационного типа используется интегрированная система получения тепла.  Газовый котел для теплого пола передаёт основному теплоносителю не только лишь явную тепловую энергию, которая образуется в результате сжигания газа, но также и скрытую теплоту, образующуюся в результате конденсации водяного пара, который присутствует в любых продуктах сгорания. Через дымовые газы тепловая энергия будет передана непосредственному теплоносителю, который циркулирует по обменнику, тем самым непрерывно нагревая его. Сами же газы при этом станут, разумеется, охлаждаться. Это схема передачи явной части теплоты. Если вы охладите продукты сгорания до уровня конденсации водяного пара, то вода станет из газообразного состояния переходить в жидкое. Подобная скрытая тепловая энергия в итоге существенно поднимает КПД газового котла. В итоге для водяного тёплого пола газовый котёл может стать прекрасным решением.

В том случае, если в системе тёплого пола, которую вы смонтируете у себя дома, температура подаваемой жидкости будет равняться 40 градусам, в то время как температура самого теплоносителя будет на уровне 30 градусов, то объёмы конденсации будут выше, чем в классической системе отопления радиаторами. В течение отопительного сезона температура воды будет ниже точки конденсации, и газовый котел для теплого пола будет работать ещё эффективнее. (См. также: Электрический котел)

Подключение котла к системе отопления

После того как вы выберете для себя котёл, купите его, привезёте домой и установите, вам потребуется подключить его к системе водяного отопления пола. Для того чтобы провести подключение, вам потребуется:

• Циркуляционный насос;
• Запорные вентили;
• Сам настенный котёл;
• Коллекторный шкаф;
• Компрессионные фитинги;
• Желательно (хотя и совсем не обязательно) термостат.

Для начала проводится установка самой системы тёплого пола. Как уже не раз говорилось в различных руководствах, такая система устанавливается в стяжку из песка и цемента. Для этого все комплектующие системы заранее подготавливаются, после чего существующую стяжку снимают и распределяют на её месте элементы системы. Котёл навешивается в удобном месте, петли водяных труб должны идти от коллектора. В том случае, если вы ставите такой котёл в собственном доме, то лучше всего будет поместить всё оборудование в отдельном помещении. Монтаж котла может потребовать от вас определённых навыков, так что лучше будет обратиться к специалисту.

После всего этого следует установить шкаф коллектора. Главной его задачей является осуществление оборота воды в трубах системы, а также совмещение отопления пола дома с прочим отоплением. Возвратная и подающая трубы заводятся в коллекторный шкаф. По подающей трубе будет подводиться горячая вода, в то время как по возвратной трубе будет отводиться охлаждённая жидкость обратно в котёл. На каждую из труб устанавливается запорный вентиль, чтобы в случае экстренной необходимости можно было быстро перекрыть воду. (См. также: Электрические, водяные и газовые тёплые полы)

При помощи компрессионного фитинга труба от котла соединяется с механическим вентилем. С другой стороны к вентилю подключается вход коллектора. Фитингами соединяется коллектор с контурами тёплого пола. В коллектор устанавливается и циркуляционный насос, который предназначен для непрерывной подачи воды. Насос монтируется на подающей трубе. Для того чтобы иметь возможность легко регулировать температуру пола, лучше всего будет приобрести насос с термостатом. Останется только лишь включить всю систему, чтобы проверить её работу.

Важным моментом является то, что монтаж тёплого пола ведётся исключительно после того, как будет полностью проверена система отопления помещения. До того как начать монтаж, следует включить систему отопления минимум на полдня. Только если тестовый прогон не выявит неисправностей, можно будет продолжать работы. Если вы не соблюдёте это условие, то рискуете в самом скором времени оказаться по колено в воде в собственной квартире. Конечно, ваши соседи снизу вам спасибо за это тоже не скажут. Когда трубы будут уложены в стяжку, включать систему допускается только лишь после полного застывания раствора.

Если вы не хотите множества проблем, связанных с необходимостью подключения множества всевозможных регулирующих устройств, то задумайтесь о покупке смесительного контура для настенных котлов. Такой контур сочетает в себе сразу весь набор оборудования и циркуляционный насос.

Выбор котла для водяного пола

При устройстве водяного теплого пола важно не только правильно рассчитать и уложить трубы, но и грамотно подобрать котел. Ведь от того, насколько хорошо он будет справляться со своими функциями, будет зависеть самочувствие и качество жизни обитателей дома/квартиры.

Выбор котла для теплого пола нужно проводить по нескольким параметрам:

• удобство при эксплуатации;
• стоимость отопления;
• степень адаптации к низкотемпературным режимам и необходимое дополнительное оборудование.

По совокупности этих параметров, а также того, основное у вас это будет отопление или дополнительное, какой из типов топлива для вас предпочтительнее и нужно выбирать тепловой агрегат.

Выбор котла для теплого водяного пола — непростая задача

Степень автономности

Требования по комфортности отопительного оборудования — это не капризы избалованных потребителей: далеко не у всех есть возможность постоянно контролировать работу системы отопления и подбрасывать топливо.

Потому и рассматриваем этот параметр первым.

Самая высокая степень автономности у электрических котлов. Есть электричество — работают они без вмешательства человека. Причем после пропадания электропитания они включаются в работу самостоятельно, многие из них имеют «память» и сохраняют настройки. Но электрические колы — это целых три разновидности:

• на ТЭНах;
• электродные;
• индукционные.

Электрокотел для теплого пола на ТЭНах — традиционное решение. Вот только есть у них одна «болезнь» — горят нагреватели, причем довольно часто. Зато стоимость у них средняя, и технологии проверены и отработаны, заменить перегоревший ТЭН по силам даже не очень хорошо общающемуся с техникой человеку. В общем, неплохой (но и не самый хороший) вариант.

Электродные котлы для теплого пола настолько миниатюрны, что их не сразу и заметишь в обвязке

Одна из новинок — электродные котлы. Они менее инерционны, чем ТЭНовые, но капризны в эксплуатации. В том смысле, что предъявляют довольно жесткие требования к качеству теплоносителя. Просто их работа основана на токопроводимости теплоносителя, отсюда и такие особенности. Принцип их работы таков: в жидкость опущены два электрода, на которые подается переменное напряжение 50Гц. Находящиеся между электродами частицы в зависимости от полярности начинают движение к одному из электродов, выделяя во время передвижения значительное количество тепла. Так как полярность меняется с частотой 50 раз в секунду, то движение ионов непрерывно. Потому греется теплоноситель быстро. Эти агрегаты сгореть не могут в принципе: нет теплоносителя, нет нагрева. Так что с этой точки зрения все хорошо. Но техническое обслуживание все-таки требуется: периодически нужно менять электроды, да и при запуске системы придется или заливать готовую жидкость (она есть у продавцов отопительного оборудования), или подготовить  по правилам питьевую воду (раз за сезон добавить по норме соли). Так что электродные котлы для теплого пола — неплохой вариант.

Одна из разновидностей электрокотлов — индукционный котел. Занимает очень мало места и просто устанавливается, работать может в низкотемпературном режиме

Еще один тип электрических агрегатов, который можно применять для подогрева пола, это индукционные модели. Их работа основана на том, что проводник, опущенный в магнитное поле, нагревается. В индукционных котлах корпус выполняет роль сердечника, на него по определенным правилам намотана катушка индуктивности. Корпус сделан в виде толстостенного лабиринта. Вода, протекая по лабиринту, охлаждает его. Этот вид отопительного оборудования  надежен в эксплуатации. Сгореть может только в том случае, если отсутствует движение теплоносителя или сам теплоноситель: корпус быстро перегревается и может оплавиться. Но такие  случаи очень редки. Это, скорее, теоретическая возможность. Всем хорош индукционный котел: и теплый пол будет быстро греться, и экономия электроэнергии присутствует, вот только стоит такое оборудование прилично дороже ТЭНовых агрегатов.

Еще одним общим плюсом использования любых электрических нагревателей является то, что для них не нужны дымоходы, для многих важна также экологическая чистота такого отопления.

Второе и третье место по степени автономности делят пеллетные и газовые котлы. Но тут нужно оговориться, что газовые агрегаты должны быть с  электронным управлением. Многие автоматизированное управление считают недостатком: ведь если нет электричества, то нет и тепла. Но в случае с водяным теплым полом это неактуально: без насоса он все равно работать не будет. Зато автоматика сама регулирует и подстраивает температуру, контролирует параметры системы, ее безопасность. А чтобы уменьшить зависимость от наличия электричества сделать можно резервированное электропитание. Для обеспечения работоспособности котла и циркуляционного насоса в течение нескольких часов достаточно поставить источник бесперебойного питания и пару автомобильных аккумуляторов. Если вам нужен «запас прочности» на пару дней, тогда потребуется дизель-генератор.

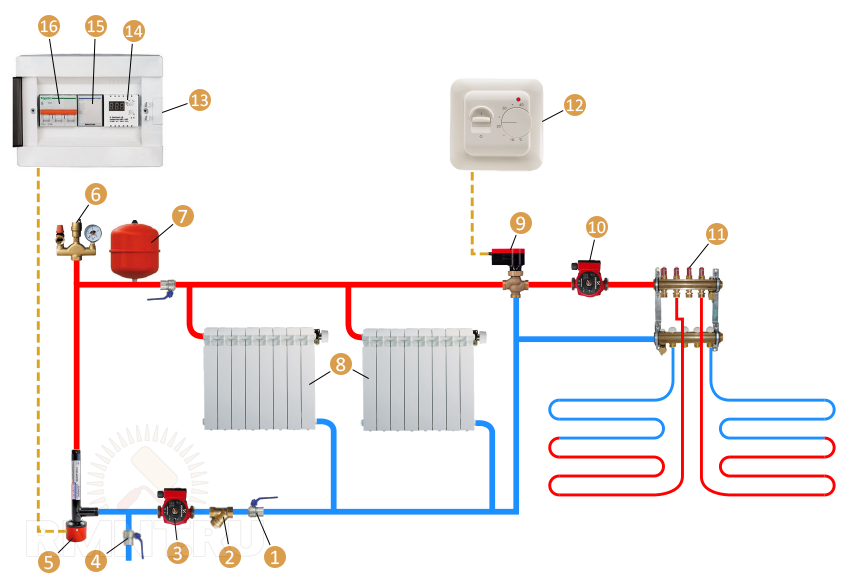

Так подключается настенный агрегат к системе водяного теплого пола

Почему второе и третье место? Потому что кроме наличия электричества для работы необходимо еще и топливо: газовые котлы работают, пока есть приемлемое давление в магистрали, а пеллетные — пока есть в бункере пеллеты. Бункер при этом может быть сколь угодно большим. Есть место — засыпайте хоть запас на месяц, хоть на весь сезон. Все техническое обслуживание пеллетного котла сводится к уборке золы раз в месяц, автоматизированные газовые никакого обслуживания не требуют вообще — был бы газ да электричество, ну и нормальная тяга.

На предпоследнем месте находятся отопители, работающие на жидком топливе. Они требуют достаточно частой проверки, а все потому, что качество нашей солярки не самое лучшее. К тому же при температуре +5^оС это топливо начинает густеть и забивать форсунку. Борьба с засоренными фильтрами и решение вопроса подогрева  — вот две заботы, которые вас ждут при использовании котлов на солярке.

Самые «несамостоятельные» — это твердотопливные установки. Топливо в них подкидывать нужно часто, регулярно выгребать золу и шлак, регулировать интенсивность горения. Есть, конечно, пиролизные технологии и котлы длительного горения. Самые лучшие модели на одной закладке угля могут работать несколько суток (до 7 суток у некоторых моделей фирмы Stropuva). Но есть и тут сложности: они требовательны к топливу (нужны сухие дрова или уголь определенной кондиции), а также отпугнуть может цена.

Твердотопливный котел для водяного теплого пола требует постоянного присутствия человека. В два-три раза реже требуется «заправка» пиролизным агрегатам и установкам длительного горения

Обычный твердотопливный котел для водяного теплого пола использовать можно, но вам придется много времени проводить возле печки. Хотя есть уже и агрегаты на твердом топливе с автоматизированной подачей. К ним делают бункера по типу пеллетных и шнековую подачу. Только требования по размерам и качеству топлива в них не менее жесткие, чем у тех, которые работают на пеллетах. Зато вы на несколько дней можете оставить свой дом и не бояться, что система размерзнется.

Есть еще один вариант — комбинированные твердотопливные котлы. Это такие агрегаты, в которые встроен ТЭН. Он включается после того, как прогорит закладка топлива и теплоноситель остынет до определенной температуры (задаете ее вы). Электрический подогрев не может выдавать полную мощность агрегата, но температуру поддержит, и пол ваш останется теплым даже после затухания.

Стоимость отопления

Пока самый дешевый вид отопления — газ. Но возможно вскоре ситуация измениться: он стремительно дорожает. Пока же при установке газового котла для теплого водяного пола, за использованные ежемесячно энергоносители платить вы будете меньше всего.

Второе место за непривычным для нашей страны топливом — пелетами и топливными брикетами. Если сравнивать стоимость тонны дров и пеллет, то пеллеты стоят дороже, но вот в пересчете на стоимость киловатта тепла более дешевым получается использование гранул/брикетов. Эти небольшие гранулы производят из отходов деревоперерабатывающей промышленности или растениеводства. При этом теплотворная способность у них выше, чем у самых хороших дров, а у самых качественных пеллет она сравнима даже с количеством тепла, выделяемым некоторыми марками угля. И при этом отходов (золы) в десятки раз меньше. К этой же категории можно отнести и топливные брикеты. Просто пеллеты используются обычно в специальных установках, а брикетами можно топить обычные твердотопливные котлы.

Пелеты и топливные брикеты пока не имеют широкого распространения в нашей стране, но отопление с ними получается экономным. Также радует высокая степень автономности работы агрегатов на этом топливе

Третье и четвертое место оспаривают дрова и уголь.  В одних регионах более выгодно топить дровами, в других — углем.

Пятое место за жидким топливом — недешевое оно. К эксплуатационным расходам нужно отнести также и необходимость подогрева топливного резервуара, или установку бака в обогреваемом помещении. К тому же установки на солярке требуют наличия котельной. Причем котельную лучше строить на приличном удалении от дома: шум  вовремя работы горелки стоит приличный, да и запах сильный, и проникает он везде.

Принято считать, что самое дорогое отопление — электричеством. Но при использовании автоматизированных современных устройств платить приходится лишь чуть дороже, чем при использовании угля или дров. Так что и электрические котлы для теплого пола не сбрасывайте со счетов. Просто для более экономного отопления вам желательно брать тепловой агрегат с возможностью регулировки мощности. В некоторых традиционных электрокотлах ТЭНы собраны группами, и автоматика, включая/выключая группы, регулирует мощность работы и экономит электроэнергию. Для теплого пола желательно взять трехступенчатый, или, в крайнем случае, двухступенчатый агрегат. Индукционные и электродные котлы сами по себе экономичны (если управляются электроникой) и малоинерционны, то есть впустую энергоносители не расходуют.

Стоимость отопления в зависимости от используемого вида топлива

Адаптированность к работе с теплым полом

Большая часть котлов разрабатывается для традиционных систем отопления, то есть они выдают теплоноситель с температурой 60-95^оС. Особенность водяного подогрева пола в том, что требуются гораздо более низкие температуры: порядка 35-50^оС. Только при таких условиях пол обжигать не будет, а будет приятно теплым.

Есть два решения: найти установку, которая может выдавать теплую, а не горячую воду, или к горячей подмешивать холодную, и только потом выдавать в трубы. Второе решение требует дополнительного оборудования — коллекторного узла, в котором и происходит смешивание. Это не самая дешевая технология, так как требуется измерять температуру горячей воды и обратки, смешивать их до тех пор, пока температура не понизится до нужного уровня. Конечно, коллекторные узлы бывают разные, более или менее дорогие, но все равно их нужно покупать и устанавливать.

Начнем с котлов для водяного пола, которые могут сами выдавать теплоноситель нужной температуры. Тут на первом месте — электрические тепловые агрегаты. Вы сами можете выставлять температуру от 25^оС и выше. То есть никаких дополнительных затрат и комфортная работа с теплыми полами. К тому же индукционные и электродные (ионные) котлы имеют совсем небольшие габариты, что облегчает их установку. Если контур у вас один, можно подключать его напрямую к выходу. Если контуров несколько, гребенка теплого пола понадобится,  но самая простая, без подмеса и температурных контролеров. В принципе, можно ее сделать своими руками из труб и фитингов. Из другого оборудования может понадобиться (или нет,  в зависимости от комплектации) расширительный бачек, спускной клапан и циркуляционный насос.

Есть еще один вариант, который показывает просто отличную эффективность при работе с низкотемпературными сетями — это конденсационные газовые котлы. Наиболее эффективны они при температуре теплоносителя в обратном трубопроводе не выше 35^оС. То есть — это отличный вариант для водяного пола.

Лучший выбор — конденсационный газовый котел для теплого пола

Газовые котлы, использующие традиционную технологию отбора тепла, требуют установки смесительного узла с наличием контролирующих элементов. Если вы решите использовать такое оборудование, старайтесь подобрать модель, которая может одновременно работать с двумя и более контурами. Обычно один из них высокотемпературный под радиаторы, а остальные — для низкотемпературных систем типа теплого пола. В этом случае отслеживанием температуры и смешиванием теплоносителя занимается автоматика и все происходит внутри установки. Так что если водяной теплый пол у вас работает одновременно с радиаторным отоплением, такое оборудование — отличное решение.

Сложнее дело обстоит с котлами на пеллетах и жидком топливе: для них коллекторный (смесительный) узел обязателен. Причем со всей начинкой: термометрами, контролерами и термоголовками.

Обвязка высокотемпературных котлов для теплого пола — не самая простая задача

Но тяжелее всего приспособить для теплого пола, пожалуй, твердотопливные котлы: принцип действия у них цикличный. То выдают очень горячую воду, то совсем затухают. Не самый комфортный вариант, требующий качественной автоматики и контроля температур в каждом контуре. Снизить эти колебания позволит теплоаккумулятор, но он тоже стоит приличных денег, да и места  занимает много. К тому же усложняется обвязка и в несколько раз возрастает инерционность системы: пока разогреется весь теплоноситель пройдет много времени. Правда, инерционность действует  в обратную сторону: пока теплоноситель остынет, в доме тепло, а это  — большая свобода, так как нет необходимости регулярно подкладывать топливо. И все-таки, несмотря на популярность дров и угля, твердотопливный котел для водяного теплого пола — не самое лучшее решение.

Итоги

Итак, на чем остановить свой выбор?  Самый оптимальный вариант — газовый котел для теплого пола с конденсационной технологией отбора тепла. По всем трем параметрам он занимает неплохие позиции. Чуть хуже дело обстоит, если поставить  газовую установку с функцией «теплый пол».  Но, к сожалению, магистральный газ есть возможность подключить не у всех. И тогда проще всего реализуется водяной теплый пол с электрическим котлом. Небольшой электрокотел можно поставить для обогрева теплых полов в подсобных помещениях, например, в гараже или на даче: очень уж просто он устанавливается.  Следующий по «качеству» — это пеллетный агрегат, за ним идет — на жидком топливе. Самая сложная задача и большие затраты ждут при использовании твердотопливных котлов для водяного подогрев пола.

Теплый пол: затраты и способы экономии

Вы – наш главный приоритет.

Каждый раз.

Мы считаем, что каждый должен иметь возможность уверенно принимать финансовые решения. И хотя на нашем сайте представлены не все компании или финансовые продукты, доступные на рынке, мы гордимся тем, что рекомендации, которые мы предлагаем, информация, которую мы предоставляем, и инструменты, которые мы создаем, являются объективными, независимыми, простыми и бесплатными.

Так как же нам зарабатывать деньги? Наши партнеры компенсируют нам. Это может повлиять на то, какие продукты мы рассматриваем и о чем пишем (и где эти продукты появляются на сайте), но это никоим образом не влияет на наши рекомендации или советы, которые основаны на тысячах часов исследований. Наши партнеры не могут платить нам за предоставление положительных отзывов о своих продуктах или услугах. Вот список наших партнеров.

Система лучистого обогрева пола согревает ваш дом от пола до потолка, и ее установка не должна стоить целое состояние.

By

Кэрол Дж. Александр

Кэрол Дж. Александр

Кэрол Дж. Александер, независимый писатель с 2007 года, пишет тематические статьи, копии веб-сайтов, тематические исследования и многое другое для ремоделирования домов, строительства и жизни в сельской местности. Ее работы появились в более чем 100 местных, региональных и национальных печатных изданиях, а также в Интернете для таких клиентов, как This Old House, Chicago Faucets и BobVila. Она живет в красивой долине Шенандоа в Вирджинии.

Подробнее



13 февраля 2021 г.

Под редакцией Клэр Цоси

Клэр Тсоси
Назначенный редактор | Кредитные карты, программное обеспечение для бизнеса, платежи

Клэр Цоси (Claire Tsosie) — ответственный редактор NerdWallet. В сферу ее компетенции входят исследования и стратегия. Она редактировала статьи на самые разные темы, включая программное обеспечение для бизнеса, Medicare и обустройство дома. Ранее она более пяти лет работала специалистом по кредитным картам в NerdWallet. Ее работы были отмечены Forbes, USA Today и Associated Press. Она выступала на CardCon (2017, 2018) и FinCon (2019).). Электронная почта: [электронная почта защищена].

Многие или все продукты, представленные здесь, получены от наших партнеров, которые выплачивают нам компенсацию. Это может повлиять на то, о каких продуктах мы пишем, а также где и как продукт отображается на странице. Однако это не влияет на наши оценки. Наши мнения являются нашими собственными. Вот список наших партнеров и вот как мы зарабатываем деньги.

Представьте, что вы заходите утром в ванную комнату и ощущаете не ледяной холод плитки, а приятное тепло. Вы можете позволить себе такую ​​роскошь, установив систему теплого пола под плиткой. Тепло поднимается вверх через пол, согревая все в комнате, включая вас. Поскольку эти системы не нагнетают теплый воздух, раздувая пыль и вызывая сухость, ваши пазухи, кожа и волосы будут вам благодарны.

Хотя большинство систем отопления устанавливаются при строительстве дома, вы также можете добавить систему лучистого обогрева пола в уже существующий дом. Вот что нужно знать.

Типы лучистого теплого пола

Лучистое напольное отопление, также называемое теплым полом, бывает двух основных типов: электрическое и водяное. В электрических системах используются прокладки или маты с подогревом для отвода тепла через пол, в то время как гидравлические системы генерируют тепло, пропуская горячую воду по трубам под полом. Вот некоторые ключевые отличия.

Электрический

Плюсы:

• Проще установить и дешевле, чем другие варианты.

• Идеально подходит для дооснащения.

• Доступный вариант для дополнительного обогрева одной комнаты.

• Нет необходимости в дополнительной сантехнике или бойлере.

Минусы:

Электрический теплый пол – это идеальный способ добавить теплый пол в одну или несколько комнат. Поскольку для этого варианта не требуется дополнительная сантехника, установка, как правило, относительно проста. Тем не менее, вам, возможно, придется покрыть расходы на новое напольное покрытие. Электрические маты или прокладки обычно устанавливаются под напольным покрытием и над черновым полом — твердой поверхностью под полом, — поэтому старое напольное покрытие может быть удалено во время установки.

Hydronic

Плюсы:

Минусы:

• Сложно модернизировать.

• Обычно действует как отопление всего дома; не может быть легко установлен только в одной комнате.

• Требуется бойлер для нагрева воды.

Водяной лучистый подогрев пола, который отводит тепло за счет подачи горячей воды по трубе, встроенной в бетон или закрепленной под деревянным полом, является наиболее экономичным вариантом обогрева пола всего дома и обычно используется в холодном климате. Но поскольку для этого требуется котел и дополнительная сантехника, установка может быть намного дороже, особенно при дооснащении. При добавлении к существующим домам эти системы обычно устанавливаются на нижней стороне чернового пола, что может быть сложно.

🤓Подсказка для ботаников

Лучистые полы с воздушным подогревом, которые подают горячий воздух по трубам, встроенным в бетон под полом, представляют собой третий тип напольного отопления. Но этот вариант редко устанавливается в домах США, отчасти потому, что воздух не может хорошо удерживать тепло, а электрические и гидравлические системы более эффективны и экономичны, по данным Министерства энергетики США.

Сколько стоит теплый пол?

Стоимость лучистого теплого пола во многом зависит от типа устанавливаемой системы и занимаемой площади. Согласно веб-сайту бытовых услуг HomeAdvisor, средняя стоимость установки электрического подогрева пола по стране составляет 11 долларов за квадратный фут; для гидравлической установки это 13 долларов.

«Мы регулярно устанавливаем электрические полы с подогревом при новой укладке плитки, особенно в ванных комнатах и ​​прихожих, где он действует как дополнительный обогрев этих помещений», — говорит Джош Бейсли, оценщик компании Building Specialists Inc. в долине Роанок, штат Вирджиния. Он говорит, что в районе, который он обслуживает, добавление электрического отопления в обычную ванную комнату стоит от 1500 до 3500 долларов. Он отмечает, что модернизировать пол с подогревом дороже, чем добавить его во время первоначального строительства.

Гидравлические системы, напротив, обычно устанавливаются так, чтобы течь по всему дому. HomeAdvisor говорит, что для дома площадью 2400 квадратных футов водяная система лучистого обогрева пола будет стоить от 14 000 до 48 000 долларов в материалах и рабочем времени.

Дополнительные работы или материалы могут увеличить общую стоимость. Для электрического теплого пола, если ваш проект требует дополнительной цепи, вам потребуется разрешение на электроснабжение, и эту работу должен будет выполнить электрик. Для водяной системы вам понадобится бойлер, циркуляционный насос, несколько клапанов для распределения воды и термостат. Установка котла, если у вас его нет, может добавить к проекту тысячи долларов. Следовательно, для большинства гидравлических систем требуется сантехник или подрядчик по ОВК.

Планирование проекта лучистого отопления пола

Выберите правильную систему

Первым шагом к планированию проекта лучистого отопления пола является выбор системы, которая подходит именно вам. Начните с ответов на следующие вопросы:

• Эта система будет для всего дома или только для отдельных комнат? Если вы добавляете теплый пол только в одну или две комнаты, электрическая система будет иметь смысл.

• Какие дополнительные расходы могут взиматься? Например, вам, возможно, придется заменить половицы или добавить сантехнику.

• Насколько большой проект вы готовы взять на себя? Если вы не строите новый дом или не выпотрошили старый дом, модернизация гидравлической системы дорога и сложна. Чтобы согреть пальцы ног в ванной, электрический — более простой и, как правило, менее дорогой вариант.

Составьте бюджет

Сколько вы готовы потратить на систему подогрева пола? Как только вы определитесь с цифрой, проконсультируйтесь с опытным подрядчиком по напольным покрытиям для оценки.

Подрядчик рассмотрит все точки зрения и сможет помочь вам изучить то, что вы, возможно, упустили из виду, определить наилучший подход и материалы для вашей ситуации и предоставить решения для работы в рамках вашего бюджета.

Сделайте свое исследование

Поскольку установка лучистого теплого пола может потребовать работы с различными специалистами, в идеале вам следует работать с подрядчиком, который может контролировать весь проект. Чтобы найти кого-то, кому вы можете доверять:

• Попросите друзей, которые установили теплый пол, порекомендовать вам. Или проверьте списки на надежных сайтах, таких как HomeAdvisor или Национальная ассоциация индустрии ремонта, также называемая NARI, если вы не можете получить направление от своего сообщества.

• Посетите выставочный зал напольных покрытий и спросите, устанавливают ли их установщики системы отопления.

• Прочтите отзывы и рекомендации любого подрядчика, которого вы рассматриваете. Проверьте Better Business Bureau на наличие рейтингов и жалоб.

• Личная встреча. Пригласите подрядчика к себе домой, чтобы оценить работу. Попросите показать рекомендации, лицензию их подрядчика и страховые сертификаты, чтобы убедиться, что они актуальны.

Способы сэкономить на лучистом нагреве пола

Ограничение возможностей

Добавление электрического напольного отопления всего в несколько небольших комнат, которые нуждаются в дополнительном тепле, — это простой и экономичный способ снизить затраты на установку и эксплуатацию.

Выбирайте напольное покрытие с умом

Покрытие системы лучистого обогрева пола ковровым покрытием делает ее менее эффективной при передаче тепла и обогреве вашего дома. Это также может увеличить ваши затраты на электроэнергию. Вместо этого отдайте предпочтение твердым напольным покрытиям. В Минэнерго отмечают, что керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого теплого пола.

Сделайте часть этого самостоятельно

Поскольку установка лучистого теплого пола является сложным проектом, обычно невозможно применить подход «сделай сам» ко всему проекту без соответствующей подготовки и опыта. Тем не менее, вы можете найти подрядчика, который позволит вам выполнить часть работы самостоятельно. Таким образом, подрядчик сможет справиться с получением разрешений и более сложными задачами, а вы сможете сократить расходы.

Об авторе: Внештатный писатель с 2007 года, Кэрол Дж. Александер пишет тематические статьи, копии веб-сайтов, тематические исследования и многое другое для ремоделирования домов, строительства и жизни в сельской местности. Ее работы появились в более чем 100 местных, региональных и национальных печатных изданиях, а также в Интернете для таких клиентов, как This Old House, Chicago Faucets и BobVila. Она живет в красивой долине Шенандоа в Вирджинии. Подробнее

В том же духе…

Получите больше умных денежных переводов — прямо на ваш почтовый ящик больше от ваших денег.

Система лучистого теплого пола. Лучшие системы лучистого отопления с котлами

1. Что мне нужно?

Чтобы правильно определить размер большинства компонентов, связанных с вашей системой обогрева пола, мы настоятельно рекомендуем выполнить расчет тепловых потерь для вашего проекта, если это ваш основной источник тепла. Почему? Потеря тепла является важным шагом, так как мы можем оценить среднюю мощность лучистого пола в 25 БТЕ на квадратный фут, но окна, двери, изоляция и градусо-дни оказывают большое влияние на то, что вам нужно.

Самая распространенная ошибка при расчете теплого пола – слишком большой размер. Это не только удорожает установку новой системы лучистого отопления, но и заставляет ее работать неэффективно, чаще ломаться и эксплуатироваться дороже. Крупногабаритное отопительное оборудование также часто создает неудобные и большие перепады температуры в доме, а также сокращает цикл работы водогрейного котла и выходит за пределы расчетных параметров, что стоит вам больше денег.

Мы не занимаемся продажей оборудования, которое вам не нужно, и небольшая предварительная работа может сэкономить вам тысячи долларов на затратах в течение срока службы вашей системы.



2. Как рассчитать потери тепла?

Попросите вашего архитектора или строителя предоставить его вам, поскольку во многих штатах, таких как NH или CA, он требуется.

Рассчитайте сами с помощью программного обеспечения — вернитесь к Калькулятору теплопотерь в разделе Pex Tubing Radiant Installs.

Или используйте одну из двух различных черновых направляющих ниже.

Тип изоляции и климатическая зона

(Обратите внимание: мы настоятельно рекомендуем вам выполнить расчет тепловых потерь и предоставить приведенную ниже информацию в качестве отправной точки)

 1)  Отсутствие теплоизоляции стен, потолков и полов; нет штормовых окон; окна и двери неплотно прилегают …. от 60 до 100 БТЕ на кв. футов

2) изоляция Р-11 в стенах и потолках; отсутствие утепления полов над подпольями; нет штормовых окон; двери и окна достаточно плотно прилегают …. 50-60 БТЕ на кв. футов

3) Утеплитель R-19 в стенах, R-30 в потолках и R-11 в полах; плотно прилегающие штормовые окна или окна с двойным остеклением …. от 29 до 35 БТЕ на кв. футов

4) Дом «Energy Star Rated» с изоляцией стен R-24+, потолками R-40 и R-19.в полу; плотные штормовые окна или окна с двойным остеклением; пароизоляция тщательно герметизирована во время строительства …. 20-25 БТЕ на кв. футов

5) SIP или защищенный от земли дом с небольшим воздействием; окна, заполненные аргоном, и изоляция R40+ . … от 10 до 15 БТЕ на кв. Ноги.

Климатическая зона

Отопительная пл. Кадры по климатическим зонам для дома до 1970-х годов

Хьюстон, Техас ЗОНА 1 —> 15–25 БТЕ на квадратный фут

Лос-Анджелес, Калифорния ЗОНА 2 —> 25–30 БТЕ на квадратный фут

Сент-Луис, Миссури, ЗОНА 3 —> 30–40 БТЕ за квадратный фут

Нью-Йорк, Нью-Йорк, ЗОНА 4 —> 40–50 БТЕ за квадратный фут

Миннеаполис, Миннесота, ЗОНА 4 —> 50–60 БТЕ на квадратный фут



Расчетная температура наружного воздуха

Расчетная температура наружного воздуха (ODT), также называемая расчетной дневной температурой 2,5%, не является самым холодным днем, а скорее температурой, которая достигается на 97,5% время.

Примеры:

ODT Чикаго = -8 градусов по Фаренгейту

ODT Денвер = 1 градус по Фаренгейту

ODT Миннесота = -12 градусов по Фаренгейту

ODT Вашингтон = 17 градусов по Фаренгейту чтобы получить приблизительную требуемую теплопроизводительность. Например, если вы живете в Зоне 3, ваш дом хорошо изолирован и у вас есть 2000 отапливаемых квадратных футов, уравнение будет выглядеть следующим образом:

 2000 квадратных футов новой постройки класса «Энергетическая звезда», но с большим количеством окон =

 35 БТЕ на квадратный фут составляет 70 000 БТЕ. Нагрузка

Затем, чтобы рассчитать мощность водогрейного котла, умножьте его рейтинг эффективности на указанный номинал входной мощности для фактического выхода тепла в БТЕ. Пример котла средней эффективности. Конечно, это очень простой способ взглянуть на эффективность, но на самом деле все сложнее. Такие факторы, как время, необходимое для достижения эффективности, конденсация, прямая вентиляция или нет, использование pex и количество воды в котле, влияют на истинную эффективность.

87 000 БТЕ вход X 0,86 КПД = 73 000 БТЕ фактическая мощность



3. Существующая система отопления

Все водогрейные котлы, продаваемые в США, должны иметь паспортную табличку. Проверьте паспортную табличку и получите:

1) Например —> 92 000 БТЕ Входная мощность вашего водогрейного котла X 0,80 КПД вашего котла = 73 000 БТЕ фактической мощности

2) Подсчитайте общую линейную площадь плинтуса в дом. Умножьте это число на 600 БТЕ. Это даст вам выход BTU при 180 градусах по Фаренгейту. Это число должно быть близко к фактическому выходу котла.

Существует несколько способов расчета потерь тепла. Используйте приведенную выше информацию, чтобы получить общее представление. Мы настоятельно рекомендуем вам скачать калькулятор тепловых потерь. Почему? Потому что окна и двери имеют огромное значение для тепловой нагрузки вашего дома. Как только у вас появится представление о ваших требованиях, мы сможем сделать вам предложение.

Лучшим котлом для лучистого тепла, как правило, является конденсационный настенный котел малой массы. Почему? Ну, потому что радиант работает при более низкой температуре, и это позволит конденсационному настенному котлу работать более эффективно, чем при более высоких температурах.



4. Способы укладки Radiant PEX на существующий пол

Трубка PEX под полом — обычно под паркетным или плиточным полом

PEX в полу — обычно в залитом цементе или Creatherm Radiant Heat Mass



5. Излучающая плита марки

Для жилых плит мы рекомендуем 1/2-дюймовую трубу PEX с 12-дюймовым центром. Вдоль стен с большим количеством стекла или высокими потерями тепла PEX должен быть от 6 до 9 дюймов.Дюйм по центру на внешних стенах для первых 2 футов и 12 дюймов по центру во всех остальных местах.



При подсчете общей длины трубы вам нужно будет разделить любую площадь интервала 6 дюймов на 0,5, разделить любую площадь интервала 9 дюймов на 0,75 и любую площадь интервала 12 дюймов на 1. Это даст вам более



Обычно коллекторы PEX монтируются на расстоянии от 18 до 24 дюймов от плиты.



6. Установка труб PEX

В соответствии с надлежащей практикой трубопроводов максимальная длина каждого участка трубы PEX диаметром 1/2 дюйма не должна превышать 300 футов (максимальная длина 300 футов является нормой во многих местах). Когда петли трубы превышают 300 футов, вам необходимо использовать более крупные циркуляционные насосы (насосы), чтобы поддерживать этот перепад температуры. У более крупных циркуляционных насосов первоначальная стоимость выше, и для их работы обычно требуется в два раза больше электроэнергии. Большинство хороших установщиков радиационных систем стараются ограничить длину контуров трубопроводов ниже 300 футов.



Существует множество правильных способов укладки PEX в пол с подогревом внутри плиты. Лучший способ — привязать PEX к арматурной сетке или арматуре. При креплении трубы PEX к армирующей сетке или арматуре рекомендуется использовать стяжку через каждые 2 фута трубы PEX.



Еще один способ установки PEX в плиту — это прикрепление трубы PEX к ребристой изоляции. Распространено использование изоляционных винтовых зажимов или больших пластиковых скоб.



Мы рекомендуем изоляционный винтовой зажим или скобу через каждые 2 фута при установке трубки только поверх изоляции (без проволочной сетки). Если вы используете изоляцию из полистирола толщиной 2 дюйма, рекомендуется использовать изоляцию толщиной 6 мил. влагонепроницаемый полиэтилен.



Установка коллекторов и поддержание давления в трубопроводах (воздух или давление воды) для заливки бетона настоятельно рекомендуется и требуется во многих местах. система и особенно необходима под плитами. Почему, если в почве есть какая-то влага, влага будет отводить тепло с огромной скоростью, что сделает вашу систему неэффективной.



Сегодня многие теплоизоляционные плиты монтируются с утеплением только по периметру. Их убеждение состоит в том, что вы должны хранить тепло в земле, чтобы использовать его позже. Одна из проблем с этим понятием заключается в том, что большая часть тепла поглощается землей и никогда не согревает ваш дом. Почему вы хотите платить за отопление земли? Изоляция плиты важна для всей плиты.



Мы рекомендуем изоляцию Slab Shield, которая была разработана специально для применения под плитой.
