Вентиляция в бане своими руками

В процессе строительства и обустройства бани особое внимание следует уделить вопросу организации качественной системы вентиляции. Благоприятный для принятия банных процедур микроклимат невозможен без своевременного и эффективного воздухообмена. При грамотно выполненной вентиляции в бане воздух в парилке благодаря естественной циркуляции меняется около шести раз в час.

Как сделать вентиляцию своими руками? Сегодня мы рассмотрим механизм действия и распространенные схемы ее организации.



Зачем нужна вентиляция в бане?

Баня требует регулярного своевременного обновления воздушных масс, что обеспечивает максимальный комфорт от принятия банных процедур и высокую безопасность для банщиков. Правильно организованная вентиляция в бане позволяет продлить срок службы постройки до 50 лет и более.

Тип и схема устройства вентиляционной системы подбираются индивидуально с учетом используемых для строительства материалов и размеров парилки.

Система вентиляции решает в бане ряд важных задач:

  • Обеспечивает приток свежего воздуха.
  • Выводит продукты сгорания, вредные вещества и углекислый газ.
  • Предупреждает процессы коррозии и гниения древесины (качественная и эффективная просушка помещения парной).

Вентиляция поддерживает в бане оптимальный уровень температуры и влажности. Влажный пар, температурные перепады и интенсивный жар разрушают деревянную отделку и строительных конструкций. В таких условиях дерево способно прослужить только при обеспечении интенсивного воздухообмена. При этом отсутствие постоянного притока свежего сухого воздуха приведет к необходимости замены внутренней обшивки уже спустя 3-5 лет.

Пол в бане постоянно контактирует с водой, без качественного проветривания он разрушится спустя 2-3 года. Именно поэтому над вопросом вентиляции пола важно позаботиться еще на этапе строительства.

При работе вентиляции не должен нарушаться характерный для бани температурный режим (относительно распределения температурных потоков). Воздушные массы с самой низкой температурой должны находится на уровне пола, а с самой высокой – исключительно у самого потолка.

Грамотно выполненная вентиляция в бане обеспечивает приток свежего чистого воздуха в помещение парной и отвод отработанных воздушных масс с углекислым газом, что предотвращает угар банщиков при длительном пребывании в парилке. При этом вентиляционная система не должна отводить свежий воздух.



Общие советы и рекомендации по обустройству вентиляции

Вентиляция в бане представляет собой процесс отвода отработанного воздуха и полную его замену наружными воздушными массами. Механизм действия вентиляционной системы достаточно прост – через одно отверстие свежие воздушные массы поступают в помещение парной, а через другое – отводятся наружу.

Для организации правильной эффективной вентиляционной системы своими руками необходимо соблюдать следующие рекомендации:

  • Приток наружного воздуха обеспечивается на уровне пола в непосредственной близости от каменки. Забор воздушных масс осуществляется с улицы или соседнего с парилкой помещения. В том случае, если печь в бане расположена на расстоянии одного метра от двери, приток воздуха может быть произведен через зазор под дверью (размер зазора варьируется от 2 до 5 см).
  • Отток отработанных воздушных масс осуществляется на уровне не ниже одного метра от поверхности пола на максимально возможном расстоянии от каменки. При установке дровяной печи с встроенной топкой часть воздушных масс будет отводиться на улицу через дымоход.
  • Отверстия для притока и отвода воздуха оборудуются специальными приспособлениями (лючками).

Обратите внимание! Вентиляционная система необходима не только в парилке, но и в других помещениях бани. Комната отдыха, предбанник и моечное отделение тоже должны качественно и своевременно проветриваться.

Только хорошо проветриваемое моечное помещение будет по-настоящему оздоравливать, прогревать и прослужит хозяевам долгие годы. Ведь только свежий воздух избавляет влажный пол, стены и потолок в сауне или бане от разрушительного грибка и гнили.

Проектируя вентиляционную систему бани, обратите внимание, чтобы она была приточно-вытяжной с естественным движением воздуха. Например, если баня построена как отдельное строение, то в фундаменте обязательно выполняются отдушины, находящиеся на противоположных сторонах, кроме того в белом полу между досками остаются щели в пять семь миллиметров.Эти отверстия позволят притоку свежего воздуха свободно попадать в парилку.

Если банная печь находится в самом банном помещении, то её располагают так, чтобы поддувало топки находилось несколько ниже уровня белого пола. В этом случае сама печь будет прекрасно работать как вытяжное устройство.

Разновидности систем вентиляции

Существует несколько разновидностей систем вентиляции в бане, которые имеют свои особенности и преимущества:

  • Естественная. Циркуляция воздушных масс обеспечивается за счет разности давления внутри парной и снаружи. Естественный воздухообмен в бане наиболее простой в плане устройства, но наименее эффективный.
  • Механическая. Для организации принудительной циркуляции воздуха (притока и оттока) применяется специальное оборудование – вентиляторы. Механическая схема более эффективна по сравнению с естественной.
  • Комбинированная. Отработанные воздушные массы выводятся из парной через вентиляционный короб, установка которого производится по диагонали к приточному отверстию.

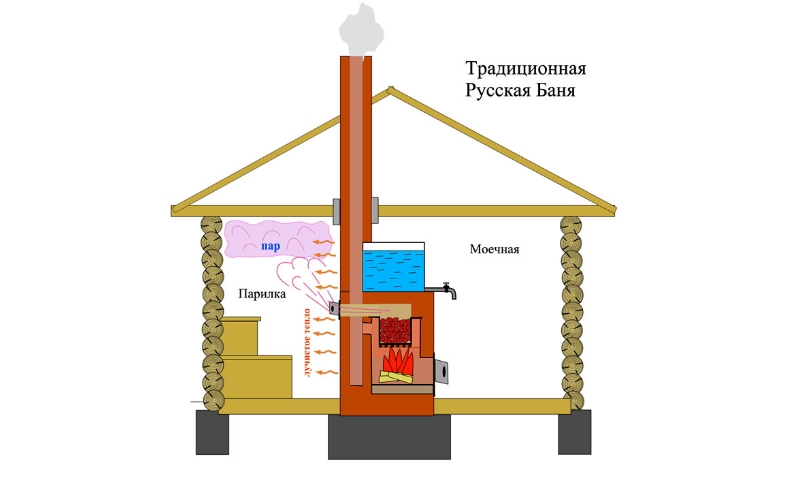

Как сделать вентиляцию в бане своими руками? Для обеспечения эффективного воздухообмена рекомендуется устанавливать в парной дровяную печь, которая выполняет основную функцию вентиляционной системы. Через поддувало отводится отработанный воздух, для максимального оттока воздушных масс каменку рекомендуется установить на уровень ниже чистового пола.

Для проветривания парной в этом случае достаточно только открыть форточку или входную дверь. Недостатком этого способа устройства вентиляции своими руками является возможность поддержания воздухообмена только во время горения каменки. Когда печь находится в нерабочем состоянии отток воздуха полностью прекращается.


Помимо использования каменки воздухообмен в бане поддерживается специально оборудованными отверстиями, которые могут иметь разное расположение. Отверстия оснащаются затворами с решетками или лючками. Для регулирования поступления и отвода воздуха их достаточно приоткрыть или закрыть.

При такой схеме организации системы во время топки каменки необходимо контролировать, чтобы вентиляционные отверстия были плотно закрыты. Когда помещение полностью прогреется, клапаны можно немного открыть. Для предупреждения обратной тяги еще на этапе строительства необходимо предусмотреть, чтобы размеры вытяжных отверстий превышали размеры приточных.

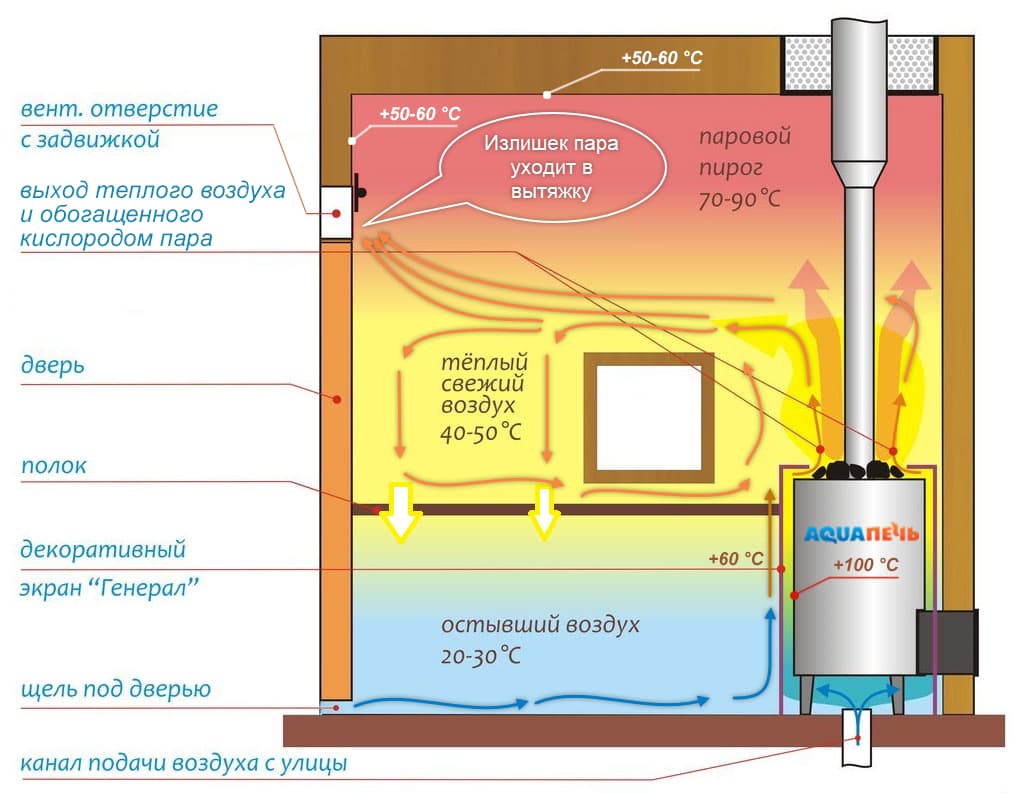

Пар обычно скапливается у потолка, для того чтобы его упустить нужно разбрызгать воду по полу. После каждого использования бани необходимо тщательно проветривать помещение, для чего достаточно полностью открыть приточные и вытяжные клапаны на некоторое время.

Если каменка не устанавливается непосредственно в помещении парилки используется другая схема устройства системы. Для этого возле нагревательного прибора организуют приточный клапан, расположенный на высоте 30 см от уровня пола. На противоположной от него стене оборудуют вытяжное отверстие на уровне 30 см от потолка.

Другая схема устройства вентиляционной системы своими руками предполагает размещение приточного отверстия за каменкой. Поступающий воздух согревается от каменки, что предотвращает быстрое остывание парной. На противоположной от печи стене оборудуются два отверстия-клапана (под потолком и на расстоянии 1 метра от пола), которые формируют единый вентиляционный короб.

Обратите внимание! Такая схема организации в бане вентиляционной системы позволяет обеспечить быстрый равномерный прогрев помещения парной и существенную экономию топлива.



Вентиляция пола и фундамента в бане

При организации вентиляционной системы еще на этапе строительства необходимо продумать схему просушки пола. Деревянный пол в бане не рекомендуется покрывать защитными влагоотталкивающими пропитками, поскольку при нагреве они будут выделять опасные для здоровья банщиков вещества. Именно поэтому пол в парной должен тщательно проветриваться и просушиваться для предупреждения быстрой порчи и загнивания.

Простой вариант организации вентиляционной системы пола в бане – установка опорных лаг на уровне 20-30 см от земли и монтаж досок с зазорами в 5-10 мм. Стекающая вода будет просачиваться через половые доски и стекать в грунт. Для подсыпки фундамента в этом случае рекомендуется использовать песок или гранулированные материалы.

Вентиляция фундамента бани позволяет существенно продлить срок службы строения. Для этого необходимо еще на стадии строительства предусмотреть закладки в фундамент (могут использоваться обычные трубы, которые после застывания раствора удаляются). Вентиляционные каналы в фундаменте обеспечивают свободный доступ воздуха под все помещения строения.

При выборе максимально подходящей вентиляционной системы для бани и сауны необходимо учитывать конкретные условия эксплуатации. Грамотное расположение приточных и вытяжных отверстий позволяет создать благоприятный для принятия банных процедур микроклимат, повысить безопасность использования парной, а также добиться экономичного расхода топлива.



Еще один вариант обустройства вентиляции в сауне

Для этого входное отверстие располагают за печкой, пониже. Благодаря этому свежий воздух согревается и не так выстужает помещение. На противоположной от печки стене делают два вытяжных отверстия, которые объединяют одним вытяжным коробом. Одно отверстие располагают на высоте 1-1,2 м над полом, другое – под потолком. Оба отверстия должны иметь решётки и задвижки. Вытягиваемый воздух отводится в основную вентиляцию дома или сразу на крышу. Такая система вентиляции бани очень эффективно прогревает весь воздух помещения.

В отличие от бани в сауне воздух более сухой, и вентиляция в сауне не должна допускать остывания воздуха, но в тоже время в течение помывки  воздух должен обновляться 5-7 раз.

Для этого вентиляция сауны выполняется на высоте 50 см над электрокаменкой делают отверстие для притока свежего воздуха, а в противоположной стене, на 50 см ниже потолка устраивают вытяжное отверстие, через которое отработанный воздух уходит в выводящие каналы вентиляционной системы квартиры (дома).

Приточное отверстие, как правило, нерегулируемое. А вытяжное оборудуется задвижкой.

Если вентиляционная система в сауне и бане выполнена по всем правилам, то вы будете себя чувствовать в парилке комфортно и уютно на продолжении длительного времени.

Для того, чтобы вентиляционная система в вашей бане работала надежно и обеспечивала такую циркуляцию воздуха, благодаря которой в парном помещении поддерживалась бы оптимальная температура и влажность и при этом сохранялся бы лечебный эффект сауны, а материалы не подвергались бы разрушению от воздействия влажности и высоких температур, необходимо не только соблюсти при строительстве и оборудовании помещений бани перечисленные здесь требования, но и использовать изделия из соответствующих материалов, изготовленные надежными производителями.

В ассортименте предлагаемого к приобретению банного оборудования компания Русский Мастер обращает внимание потенциальных покупателей на постоянное наличие в продаже всех необходимых комплектующих, которые могут потребоваться при монтировании вентиляционных систем в саунах и русских банях.

У нас есть такие изделия, как заглушки, тройники, хомуты, шиберы, решетки, воздуховоды. Отдельно стоит упомянуть изготовленные из сосны и ольхи вентиляционные диффузоры для саун.

О том, как правильно организовать вентиляцию в парилке вашей бани ли сауны, специалисты компании Русский Мастер с удовольствием проконсультируют вас и помогут подобрать все необходимые комплектующие.Мы ждем вас у нас в офисе!

своими руками, пошаговое руководство, схемы, в парилке и предбаннике

Мы уже неоднократно обращались к теме банной вентиляции, но это были материалы касательно ее теоретической части.

Данная статья исправляет перевес теории и целиком посвящается практическим вопросам устройства вентиляции в бане.

И все же рекомендуем не пренебрегать теорией, она понадобится для расчетов и не только.

Ссылки на нужные статьи приведены на этой странице.

Как правильно сделать вентиляцию в бане: планировать на этапе строительства

Действительно, далеко не единичны случаи возведения бань без какой бы то ни было вентиляции. На первый взгляд кажется, что поезд уже ушел. Однако на деле всегда есть возможность все исправить, правда, придется смириться с тем, что это влетит в копеечку. Особенно сложно делать забытую вентиляцию в кирпичной бане, где вентиляционные каналы прокладываются в стенах на этапе возведения. Но и в других случаях задача не из легких.

Но что значит планировать на этапе строительства? В первую очередь речь идет о схеме расположения вентиляционных отверстий и каналов, которыми они соединяются с улицей или соседними помещениями (в зависимости от выбора). Исходя из этой схемы, объема помещений и нормативов, рассчитывается диаметр труб, обеспечивающий необходимый газообмен в каждом из банных помещений: парилке, моечной, комнате отдыха, предбаннике, туалете. Если вентиляция принудительная, то рассчитывается мощность вентиляторов.

Если баня уже построена

Возьмем, в качестве примера обычную русскую баню, в которой забыли сделать вентиляционные отверстия. В принципе, если имеются оконца, а топка печи расположена внутри парилки, то можно обойтись вообще без сверления отверстий. Но придется постоянно прибегать к залповому проветриванию и использовать тягу печи в качестве вентиляционной.

Это решит проблему в целом, но есть недостатки, о которых стоит знать:

  1. Открывая окна и двери, мы не столько снижаем температуру в помещении, сколько перегоняем пар в другие помещения (вместо улицы, откуда идет приток, он направляется внутрь и там выпадает конденсат), а потом пар выходит, а температура лишь немного понизилась и восстановится за короткое время.
  2. Для использования печной тяги придется все же проделать отверстия, но только в нижней части двери парной. Тогда через нее пойдет приток из соседних помещений, которые, в свою очередь, будут тянуть сквозь щели с улицы.

Для регулировки вентиляции с помощью печи в ход идут шибер и печные дверцы. Если нужно увеличить воздухообмен, достаточно просто открыть шибер и дверцы топки до упора. Для его сокращения шибер прикрывают, но не полностью, потому что в закрытом виде с непрогоревшими дровами — это гарантия отравления угарным газом.

Кстати, проблема забытой вентиляции в бане из любого материала решается описанными способами. Заменить полностью приточно-вытяжную вентиляцию они не могут, но от заботы дырявить стены избавляют.

Если же такой вентиляции окажется недостаточно, придется сверлить стену. Но об этом — ниже.

Устройство, схемы: как сделать вентиляцию в бане

Есть ряд материалов, вошедших в другие статьи, поэтому, чтобы не повторяться, мы предлагаем вам перейти по приведенным ниже ссылкам — там вы найдете массу полезной информации на интересующую тему:

Вентиляция в бане своими руками: пошаговое руководство

Теперь приступим к разбору пунктов, из которых состоит создание своими руками банной вентиляции, назовем это пошаговым руководством.

Выбор схемы

В плане выбора схемы ответ на вопрос «как правильно сделать вентиляцию в бане» неоднозначен, так как есть разные схемы. Физика говорит, что приточное отверстие должно располагаться ниже вытяжного. Какой именно будет между ними разница высот — решать вам. Несмотря на то, что во многих источниках предлагается делать вытяжное отверстие под потолком (но ни в коем случае не на потолке, чтобы не портить чердак конденсатом), есть

более продвинутая схема, в которой на одно вытяжное отверстие наружу приходятся два вытяжных внутри. Это просто: ставится труба с двумя отверстиями — пониже за средним полком и под потолком, а выход на улицу у этой трубы один.

Еще схемы различаются тем, на каких стенах делать вытяжку. С приточкой чаще всего вопросов не бывает — она делается под печку, а вытяжку делают и на противоположной, и на той же стенах, и с выходом на улицу, и в смежное помещение.

Выбрать оптимальный путь вентиляционных потоков

Просто делаются расчеты только для принудительной вентиляции.

Для естественной приходится принимать во внимание много факторов, в частности, силу и направление ветров, обычно дующих на этом участке. Зачем это надо? Возьмем случай, когда вытяжное отверстие выходит на ту же сторону, с которой дует сильный ветер. И получается, что в вытяжное отверстие из-за этого норовит попасть приток. Тогда приточное тоже «развернется» в обратную сторону. Это называется обратной тягой или опрокидыванием тяги.

Дабы избежать подобного, вентиляционные каналы можно удлинить, чтобы вывести в нужную сторону, и даже сделать с поворотами, которые, кстати, уменьшают скорость движения воздуха.

Идея проста: ориентировать вход притока лучше на сторону, откуда часто дует ветер, а выход вытяжки — на противоположной стороне или через крышу по высокой трубе.

СОВЕТ! Чем делать вентканалы с коленцами, лучше сразу сделать принудительную вентиляцию.

Кстати, не всякая стена хорошо примет вентканал в своей толще. Лучше не делать подобного во внешних стенах из блоков.

Там всю вентиляцию проводят по внутренним стенам и перегородкам, часто поверх стен.

Как сделать отверстие в стене

Этот пункт очень подробно рассматривается дальше.

Установка труб и решеток

В качестве воздуховода можно использовать оцинкованные трубы.

ВНИМАНИЕ! Если берете пластиковые, обращайте внимание на их температурный диапазон, чтобы парилка их не попортила.

  1. В свободное пространство между трубой и стенкой отверстия помещается минеральная вата или другой утеплитель.
  2. Зазор между стеной и обшивкой устраняется с помощью монтажной пены. Нужно лишь помешать ей выходить наружу, тогда она заполнит промежуток и герметизирует его. Так вода не доберется до дерева.
  3. Прикрепите вентиляционные решетки (способ определяется материалом, к которому их крепят). Например, можно крепить саморезами.
  4. Поднесите что-то дымящееся к отверстию и убедитесь в том, что воздуховоды работают. Заодно можно оценить скорость движения воздуха.
  5. При необходимости вставьте внутрь вентилятор согласно инструкции, которая прилагается к купленной вами модели.

Вентиляция в предбаннике

Предбанник должен быть теплым помещением со свежим воздухом, в котором комфортно находиться после банных процедур. Поэтому его обычно оборудуют только одним вентиляционным отверстием — вытяжкой. А для ускорения процесса газообмена на эту вытяжку часто ставят вентилятор. Само вытяжное отверстие располагается напротив парилки на высоте полуметра. Его высверливают доступным способом в стене, ставят на него с одной стороны заглушку, с другой — решетку или дефлектор. В случае принудительной вентиляции внутри находится вентилятор, подключенный по прилагающейся к прибору инструкции.

Но если топка печи находится не в парилке, а в предбаннике, придется позаботиться о том, чтобы к печи поступал свежий воздух с улицы. Для этого оборудуется вентиляционный канал, скорее всего из оцинкованной стали, который проходит под чистовым полом и доставляет свежий воздух непосредственно к печной дверце. Монтаж этого канала ведется до окончания работ с полом. Труба расчетного диаметра одним концом вставляется в отверстие в стене, где закрепляется с помощью монтажной пены и закрывается решеткой, а с другой стороны выводится к печи и снабжается регулируемой заглушкой.

Как сделать вентиляцию в парилке бани

Режим вентиляции парилки отличается от других помещений бани так же, как сама парилка отличается от них своей экстремальностью. В русской бане во время парения вентиляция перекрывается на время. Но в то же время она крайне важна для насыщения парилки кислородом, равномерного нагрева, распределения воздушных потоков.

Более подробная информация на эту тему найдется в статьях про вентиляцию парилки и про устройство вентиляции в целом. В частности, среди отлично зарекомендовавших себя способов вентиляции этого помещения можно назвать вентиляцию басту. Но и о ней можно прочитать в упомянутых статьях.

Вентиляция в парилке своими руками

Схемы вентиляции в парилке тоже можно найти в соответствующей статье. Что же касается этапов самостоятельного монтажа воздуховодов, то они ничем не отличаются от приведенных выше, поэтому сейчас мы детально рассмотрим способ сверления отверстий в стенах из сруба или бруса, а также из блоков.

Как сделать отверстие в стене сруба

  1. Перед началом нужно знать место и размеры будущего отверстия, которое чуточку больше, чем диаметр трубы, потому что вам еще оборачивать трубу теплоизолятором. После этого делается разметка. (Желательно в этот момент иметь под рукой и трубы, и решетки, чтобы по ним можно было контролировать процесс.)
  2. Сверлом для дерева, длина которого должна быть больше, чем толщина стены со всем «пирогом», если он есть, просверливается сквозное отверстие по центру разметки.
  3. После этого с наружной стороны стены чертится окружность нужного диаметра с просверленной дыркой в центре.
  4. Наружная и внутренняя отделка стены аккуратно выпиливается по кругу, освобождая бревно стены.
  5. Тем же сверлом делаются отверстия в бревне по всей окружности размеченного круга. И чем ближе они будут друг к другу, тем проще вынуть внутренний фрагмент потом. Следите за перпендикулярностью сверла плоскости стены.
  6. Долото и стамеска помогут устранить перемычки между высверленными отверстиями. Работу следует делать как изнутри, так и снаружи бани.
  7. Вынув среднюю часть, не заравнивайте края — это лишнее.
Полезное видео

А вот здесь на видео то же самое делается с помощью дрели и коронки:

Как сделать отверстие в блочной стене

Способ для блочной стены точно такой же, как описанный выше, за исключением того, что берется бур для бетонов (можно вместо этого воспользоваться коронкой). Кстати, блоки очень мягкие, главное — не столкнуться с металлом (армирующая сетка, нагели, крепежная арматура проемов). Если это произошло, понадобятся специальные клещи (гидравлические).

ВАЖНО! Вероятность столкнуться с металлом есть и при сверлении сруба — под потолком находятся нагели, которые держат мауэрплат, так что клещи стоит арендовать заранее.

Что касается воздуховодов, заглушек и задвижек, то все это приобретается в магазинах. Воздуховодом чаще всего служит оцинкованная труба (круглая, квадратная или прямоугольная в сечении), которую нужно теплоизолировать (обернуть утеплителем) и герметизировать пеной, чтобы конденсат не образовывался, а стена не мокла.

Заглушки и заслонки покупаются на нужный диаметр. Лучше брать деревянные, потому что пластик в парилке будет выделять ненужные нам канцерогены, а металл — обжигать в нагретой парилке. Что касается схем, то ссылки на них мы уже давали.

Полезное видео

В нем показано как с помощью дрели делается квадратное отверстие в стене.

***

Что ж, на этом все, что мы смогли вам рассказать о том, как сделать вентиляцию в бане. Нам остается только пожелать успехов в реализации задуманного. Вентиляция в бане своими руками — дело сложное, но посильное для многих. Надеемся, что вы все хорошо и до конца спланировали, и в будущем вам не придется сожалеть ни о потерянном времени, ни вложенных деньгах.

Узнать больше:

***

в парилке, как сделать своими руками

Вентиляция в бане обеспечивает нормальный воздухообмен, отводит из помещения и подполья пар, разрушающий элементы конструкции. Существуют разные схемы, основанные на естественной и принудительной подаче свежего воздуха. Полностью без вентиляции внутри парилки можно задохнуться, а стены, пол и потолок напитаются лишней влагой.

Система вентиляции в банях в парилках

Чтобы ответить на вопрос, нужна ли вентиляция в парилке русской бани, стоит рассмотреть негативные последствия ее отсутствия:

  • Снижение срока эксплуатации бани. Пар состоит из мелких частичек воды, легко проникающих внутрь дерева, бетона, камня. От сырости материал покрывается грибком. Даже на металле проявляется коррозия. На морозе проникший внутрь материала пар становится водой, замерзает и при расширении разрывает его. Элементы конструкции при таких агрессивных условиях прослужат около 5 лет. Налаженная система вентиляции продлевает срок эксплуатации до 25 лет.
  • Насыщенность воздуха вредными веществами. Кроме пара, внутри бани скапливается углекислый газ, угар от сжигаемых в печи дров, химические испарения моющих средств. Отсутствие свежего воздуха сказывается на трудном дыхании. Вредные газы проникают в организм человека, наносят вред здоровью.
  • Постоянное присутствие плохих запахов. Наличие высокой концентрации сырости создает оптимальную обстановку для развития грибка. Деревянная обшивка гниет, разлагаются под полом остатки моющих средств. Без вентиляции в бане постоянно плохо пахнет. Не помогает даже периодическое проветривание и освежители воздуха.

Любая малейшая отдушина в бане способна исправить ситуацию. Лучше для эффективной работы правильно рассчитать систему и забыть о неприятных последствиях.

Типы вентиляционных систем

Схема вентиляции зависит от расположения и размера комнат бани. На эффективность воздухообмена влияет тип системы. Обычно для бани обустраивают естественную или принудительную вентиляцию. Реже прибегают к комбинированному типу, совмещающему обе системы.

Естественная вентиляция

Для маленьких и средних по размеру бань чаще обустраивают естественную систему воздухообмена. Вентиляция дешевая, так как не требует дорогостоящего оборудования и материалов, а работает без подключения к электроэнергии. Воздух естественным путем проникает внутрь бани через приточное отверстие, расположенное в стене на высоте от пола 30 см. Грязный воздух с паром выходит через второе вытяжное отверстие, расположенное на высоте около 2 м от пола.

Отдушины прорезают размером около 300 мм2. Отверстия оснащают заслонками, позволяющими регулировать интенсивность воздухообмена. Со стороны улицы отдушины закрывают сеткой от проникновения птиц и грызунов. Существуют вентиляционные решетки для бани с задвижкой заводского изготовления, полностью готовые к установке. С внутренней стороны тоже ставят решетки, но они исполняют декоративную роль.

Принудительная вентиляция

Система принудительного воздухообмена востребована для больших бань с частым посещением отдыхающих. Отличием вентиляции является оснащение отдушин вентиляторами. Особенностью оборудования является конструкция рабочего колеса – крыльчатки. Работающие на всасывание воздуха вентиляторы ставят на приточные отдушины внизу стены, а вытяжка в бане оснащается моделями, выкачивающими воздух из помещения.

Важно! В зависимости от схемы, вентиляторы могут стоять только на вытяжном или приточном отверстии, а также на всех отдушинах.

Устройство вентиляции в бане

Обустраивается правильная вентиляция в бане для каждой комнаты по определенной схеме. Принцип практически одинаков, но существуют нюансы.

Вентиляция в парной

Частью вентиляционной системы парилки выступает печь. Располагают каменку ниже уровня чистового пола. Забор воздуха осуществляется через поддувало. Проходя через огонь, поток прогревается и уже теплый попадает внутрь бани. Вытяжкой служит специально оборудованное отверстие, открывающаяся форточка окна или двери. Минусом системы является ее работоспособность только с горящей в бане печкой. Для обеспечения постоянного воздухообмена парилку оснащают дополнительным приточным отверстием.

Неправильно работающая вентиляция в парилке несет опасность. Во время горения печи вытяжные отверстия закрывают. Если их открыть до начала или во время горения, возникает эффект обратной тяги. Приток воздуха идет через вытяжку и дымоход, угар проникает внутрь бани. Вытяжку открывают, когда парилка полностью прогрета, причем по размеру вытяжные отверстия должны быть больше от приточных окон.

Если печь расположена только задней стенкой внутрь парилки, возле каменки на высоте 300 мм от пола проделывают приточное окошко. Вытяжку делают на противоположной стене. Лучшим вариантом считается приточное отверстие за печкой. Поступающий воздух будет прогреваться. Вытяжных окон вентиляции бани делаю два, расположив на противоположной стене парилки: одно под потолком, а другое на высоте 1 м от пола.

Устройство воздухообмена в моечной

Внутри моечной комнаты бани присутствует повышенная влажность. Вентиляцию обустраивают аналогично с приточных и вытяжных окон на стене. Если пол моечной комнаты имеет подпольное пространство, там скапливается основная масса сырости, размножается грибок. Для вентиляции подполья бани ставят стояк из асбестоцементной или ПВХ трубы. Один ее край заводят под пол, другой конец выводят через крышу на улицу. Сверху надевают защитный оголовок. Через вытяжной стояк осуществляется вентиляция подполья, и уходит часть грязного воздуха с моечной комнаты.

Вентиляция в предбанниках

Не меньше от пара страдает предбанник, так как комната соседствует в бане с парилкой. Температура воздуха здесь ниже. Пар сразу конденсирует, стекая потеками воды по деревянной облицовке. Снижают конденсацию усиленным утеплением предбанника. Вентиляцию обустраивают с выводом сырого воздуха через моечную комнату или направляют в санузел.

Совет! Для предбанника эффективнее установить вентиляцию принудительного типа.

Устройство в банях вентиляции полов

Для пола делают естественную или принудительную вентиляцию. Независимо от ее типа, выполняют ряд важных условий:

  1. Нельзя сильно охлаждать пол внутри горячей бани.
  2. Вентиляция после посещения бани должна быстро просушивать пол, но нужно найти золотую середину. Чрезмерно быстрая просушка приведет к появлению трещин на древесине.
  3. Качественную вентиляцию пола можно обустроить только на этапе возведения бани.

Последний пункт обусловлен тем, что при заливке фундамента предусматривают продухи, расположенные на трех разных уровнях. Через окна вентилируется пол с балками со стороны земли. Воздушные потоки снизу не создают сквозняка. Даже на проливном полу с открытыми продухами в бане будет тепло.

Создание воздухообмена в фундаменте бани

Вентиляция фундамента предотвращает впитывание пара в бетон. На морозе конденсат замерзает и разрывает основание. Вентиляционные продухи распределяют равномерно по противоположным сторонам цоколя друг против друга. Если фундамент имеет перемычку, на ней вырезают минимум 3 окна. Минимальный диаметр продухов – 110 мм.

Вентиляция в бане: схема

Наиболее удачными считаются следующие схемы вентиляции:

  1. Приточные окна располагают внизу на стене бани. Вытяжки с противоположной стороны устанавливают вверху. С наружной стороны верхние отдушины соединяют каналом, с вертикально возвышающимся воздуховодом.
  2. Приточные окна и вытяжки располагают на противоположных стенах и одной высоте от пола. Вентиляция будет работать только с вентилятором.

Плохой схемой считается расположение приточных и вытяжных отверстий на одной стене. Поступающий свежий воздух резко охлаждает ноги находящегося в бане человека и, не успев полностью сменить углекислый газ, быстро выходит через вытяжку.

Вентиляция Басту

Самая надежная и популярная вентиляция в бане своими руками называется Басту. Система основана на оснащении приточного окошка регулируемой заслонкой. Расположено отверстие за печью. Под каменкой делают дополнительные окошки, оснащенные управляемой заслонкой. Через них свежий воздух в баню поступает из-под пола, который в свою очередь проник с улицы сквозь продухи фундамента.

В исходном положении клапана или заслонки вытяжек закрыты. Их открывают только при необходимости проветривания бани. Если естественного воздухообмена мало, вытяжку или приточное отверстие оснащают вентилятором.

Как сделать правильно вентиляцию в бане

Перед началом изготовления вентиляции разрабатывают план. Согласно выбранной схеме на стенах размечают место для отдушин.

Вентиляционная решетка для бани: выбор и подготовка

Все выходы вентиляции надо в бане закрыть во избежание проникновения птиц и грызунов. На отдушины надевается вентиляционная решетка для сауны, чаще всего изготовленная из пластика. В зависимости от назначения решетки бывают:

  • Инерционные. Специальное устройство разделяет проходящие воздушные потоки.
  • Регулируемые. Открытие и закрытие решетки изменяет объем проходящего воздушного потока в одном направлении. Движение воздуха в обратном направлении перекрывается.
  • Нерегулируемые. Количество проходящих воздушных потоков зависит только от размера отдушины. Отрегулировать движение воздуха нельзя.
  • Защитные. Решетки наружной установки закрывают воздуховоды от проникновения птиц, грызунов и других инородных тел.

Кроме решеток на длинных воздуховодах вентиляции ставят ревизионные люки с глухой дверцей. Они нужны для доступа внутрь канала при выполнении очистки. Лючки можно врезать в стены или потолок при обустройстве естественной вентиляции.

Проделывание отверстий в стенах

Отверстия вентиляции удобнее прорезать до обшивки стен во избежание повреждения облицовки и нарушения пароизоляции. Если этого не было вовремя сделано, работа усложнится. Делают приточное отверстие и вытяжку для бани своими руками следующим образом:

  1. На облицовке стены бани наносят разметку. В наличии должны быть воздуховоды и решетки, чтобы максимально точно подогнать размер отверстий.
  2. У нарисованного окошка находят центр, ставят отметку. Сверлом длиннее толщины стены просверливают по разметке сквозное отверстие. Со стороны улицы оно обозначит центр окошка.
  3. Вокруг отверстия с наружной и внутренней стороны стены по разметке срезают облицовку. Аккуратно прорезают и отгибают в сторону теплоизоляцию, а также пароизоляцию. Вокруг сквозного отверстия наносят новую разметку на саму стену.
  4. По контуру разметки длинным сверлом сверлят сквозные отверстия, максимально близко друг к другу. Дрель нужно держать строго перпендикулярно стене. При малейшем перекосе сверло с другой стороны стены уйдет за пределы разметки и повредит обшивку бани.
  5. После просверливания по всей линии разметки, берут молоток и зубило. Несильными, но резкими ударами вырубают оставшиеся между отверстиями перемычки. На толстой стене вырубку удобнее осуществлять снаружи и изнутри бани.

Когда все перемычки будут разрушены, серединка выпадет, надо ее только легонько подтолкнуть молотком. Внутреннюю стенку отверстия подчищают широким зубилом, пробуют вставить воздуховод.

Монтаж труб

Воздуховоды для вентиляции используют пластиковые или металлические с оцинкованным покрытием. Если надо сделать сложный поворот, применяют гофрированный металлический рукав.

Внутреннюю плоскость подготовленного отверстия обкладывают минватой. Аккуратно вставляют трубу. Между ее стенками и минватой останется маленький зазор. Утеплитель слегка сжимают, отводят край в сторону, вставляют трубку баллона с монтажной пеной и запенивают вокруг воздуховода зазор.

После застывания обрезают выступившие излишки пены. Вокруг трубы и торца вырезанного в облицовке отверстия вновь запенивают зазор. На пену приклеивают утеплитель и пароизоляцию стены.

Стык вокруг воздуховода обрабатывают герметиком. На трубу надевают вентиляционную решетку. Испытывают работоспособность вентиляции.

Заключение

Вентиляция в бане считается эффективной, если справляется с отведением пара и плохих запахов. В случае неудовлетворительной работы, на приточные окна или вытяжку ставят вентилятор.

Отправить комментарий

Вентиляция в бане своими руками: схемы + видео

Зачем нужна вентиляция в бане?

Вентиляция в бане

Вентиляция в бане представляет собой систему из вентиляционных отверстий, через которые свежий воздух поступает в парилку и медленно выходит из нее на улицу. Если не создать вентиляционные отверстия в бане, по истечению нескольких лет деревянная обшивка парилки начнет покрываться плесенью, а сами доски будут издавать неприятный аромат (запах гнилой древесины и пота).

Что бы всего этого не происходило, необходимо при строительстве бани уделить достаточно внимания схеме вентиляции бани, которая позволит удалять застоявшийся воздух с парилки, подсвежая помещение кислородом.

Принцип действия вентиляционной системы

Как мы уже сказали, вентиляционная система бани состоит из специальных отверстий для подачи и удаления воздуха (приточное и вытяжное отверстие).

В схеме вентиляции бани может быть как два, так и больше отверстий, все зависит от размеров парилки, а так же особенностей построения самой бани.

Принцип действия вентиляционной системы бани следующий: с приточного отверстия свежий воздух поступает в парилку, где смешивается с теплым воздухом от печи-каменки и осуществляет распределение образовавшегося теплого потока по всей комнате.  После этого так называемый «отработанный» воздух удаляется на улицу через вытяжное отверстие, которое может быть установлено как на противоположной от приточного отверстия стене, так и в том же самом месте, только выше (все зависит от схемы проветривания).

Основные схемы вентиляции бани

На сегодняшний день существует множество вариантов схемы вентиляции бани. Как правило, все схемы имеют один и тот же «костяк», но только видоизмененный под индивидуальные особенности бани.

Итак, основными схемами вентиляции бани считаются следующие 5:

Схемы вентиляции бани 1-4
5я схема вентиляции бани

В первой схеме приточное вентиляционное отверстие расположено сразу же за печью-каменкой в парилке. Высота установки приточного окошка должна составлять не больше чем 30 см от уровня пола. На противоположной стене размещается второе вентиляционное отверстие – вытяжное. Высота его установки составляет около 30 см от потолка. Данная схема вентиляции бани является одной из наименее целесообразных, т.к. нагретый свежий воздух поднимается вверх и буквально сразу же выходит на улицу, а, следовательно, весь углекислый газ не успевает полностью перемешаться в воздушном потоке и выйти наружу.

Вторая схема более эффективно прогоняет свежий воздух по всей парилке. В данной схеме и приточное и вытяжное отверстие располагаются на одной стенке парилки. Только первое окошко снизу (30 см от пола), а второе сверху (30 см от потолка). Что бы осуществить проветривание необходимо дополнительно установить в вытяжное отверстие нагнетающий вентилятор.

В результате воздух будет попадать через нижнее отверстие в парилку, сталкиваться с печью каменкой, которая стоит напротив возле стены, и весь теплый воздушный поток, проходя через парилку, выйдет через верхнее окошко.

Данная схема вентиляции бани применяется в тех случаях, если парилка имеет только одну стену, соседствующую с улицей.

Третья схема вентиляция является доработанным вариантом первой схемы. Приточное отверстие устанавливается за печью, на высоте 30 см от пола. Вытяжное отверстие устанавливается на противоположной стене, но только не сверху как в прошлый раз, а снизу, на тех же 30 см от пола. Для того, что бы вентиляция нормального функционировала, необходимо так же оснастить вытяжное отверстие нагнетающим вентилятором.

Принцип действия данной схемы заключается в том, что свежий воздух попадает в парилку, прогревается через печь каменку, поднимается вверх к потолку, а когда начинает остывать, опускается к полу и выходит в вытяжное отверстие.

Четвертая схема является не только эффективной для вентиляции бани, но и положительно влияет на долговечность деревянного пола в парилке.

Для создания данной схемы вентиляции необходимо сделать в полу технологические отверстия (зазоры), которые будут выходить в пустое пространство под полом. В этом пространстве устанавливается вытяжное отверстие, представленное трубой, которая ведет на крышу дома.

В данном случае парилка оснащается только одним вентиляционным отверстием – приточным. Оно устанавливается снизу за печью каменкой. Принцип действия такой: свежий воздух попадет в парилку, нагревается и поднимается к потолку. Далее воздух остывает и опускается к полу, где через щели проходит к вентиляционной вытяжной трубе. Когда отработанный воздух будет выходить через пол, он дополнительно осуществит просушивание досок.

Ну и последняя, пятая схема вентиляции бани так же имеет одно вентиляционное отверстие – приточное, устанавливаемое внизу стены, противоположной печи-каменки. Вытяжкой в данной схеме будет служить сама печь, а точнее ее поддувало. Особенность этой схемы заключается в том, что печь должна функционировать на протяжении всего отдыха в бане, иначе поддувало не сможет поглощать отработанный воздух и выводить его наружу.

Так же существует комбинированные схемы вентиляции бани, но их применяют только в редких случаях и то, советуясь со специалистами.

Технология создания вентиляции в бане

Вентиляция в бане своими руками

Перед тем, как создавать вентиляцию в бане своими руками, необходимо знать следующие требования:

  1. Вентиляционные отверстия в бане должны поддерживать достаточное количество свежего воздуха в парилке (он не должен быстро выходить либо долго застаиваться).
  2. В бане не должно быть сквозняков!
  3. Парилка должна граничить хотя бы одной стеной с улицей, для вытяжки воздуха за пределы бани.
  4. При установке дверей в баню необходимо оставлять под дверью зазор около 2 см, для дополнительной вентиляции помещения.
  5. За один час отдыха в бане схема вентиляции должна обеспечивать минимум 3 смены полного объема воздуха в парилке
  6. Размер вентиляционных отверстий (а точнее, площадь) рассчитывается по формуле: «объем проветриваемого помещения» * «24 см2».

Итак, переходим к делу. Создавать вентиляцию в бане своими руками необходимо на основании тщательно подготовленного проекта, во время строительства бани (даже перед возведением фундамента).

В нашем примере баня будет иметь две стены, которые граничат с улицей.

Для создания вентиляции в бане вы должны обладать навыками работы с древесиной, т.к. коробы для отверстий будут изготовлены из досок и брусков.

Из материалов и инструментов для создания вентиляции в бане своими руками вам потребуется:

  • Задвижки
  • Гофрированная труба
  • Вентиляционная приточная решетка
  • Вытяжной круглый клапан
  • Пиломатериалы
  • Инструменты по работе с древесиной (пила, молоток, шуруповерт, саморезы по дереву, рулетка, уголок и т.д.).

Технологию создания вентиляции в бане делим на этапы, для удобства восприятия информации:

1. Рассчитываем площадь коробов и изготавливаем их

2.Согласно схеме устанавливаем коробы в нужных местах (снизу либо сверху на стене)

3. Устанавливаем на коробы задвижки (лучше на каждое отверстие наружную и внутреннюю задвижку) и вытяжной круглый клапан (соответственно, на вытяжное отверстие)

Установка коробов
Задвижка для вентиляционного отверстия

4. Внутрь короба помещаем гофрированную трубу (она позволит воздуху беспрепятственно проходить через короб)

5. На приточное отверстие устанавливаем решетку.

Так же, если схема вентиляции бани требует искусственного нагнетания воздуха, не забываем установить специальный вентилятор!

Это и все, что мы хотели вам рассказать о создании вентиляции своими руками! Вы видите, что процесс довольно трудоемкий и сложный, поэтому рекомендуем в данном случае обращаться за помощью к специалистам!

Вентиляция в сауне своими руками – как сделать?

Банные процедуры оздоровляют и расслабляют. Однако без хорошего вентилирования воздуха в парилке нахождение в ней может закончиться проблемами. Вдобавок если полки и стены из дерева регулярно не просушивать, то долго они не прослужат.

Древесина от обилия влаги неизбежно начнет приходить в негодность. Однако сделать эффективную вентиляцию в бане своими руками не так сложно. Существует несколько схем ее устройства в этом помещении. Всегда можно подобрать наиболее оптимальный вариант для самостоятельной реализации.

  1. Основные виды
  2. Схемы вентиляций
  3. Нюансы устройства

Классическая русская баня представляет собой небольшое помещение. Не все виды вентиляций в ней могут быть реализованы. Зачастую в сложных системах воздухообмена в этом случае нет необходимости. И большинство хозяев загородных коттеджей и дач, строящих своими руками парную, предпочитают искать наиболее простые решения.

Все вариации систем вентиляции делятся на:

  • естественные;
  • принудительные (приточные, вытяжные и комбинированные).

Распределение воздуха в парной  при правильной вентиляции

В первом случае вентиляция выстраивается так, чтобы процессы воздухообмена в помещении происходят за счет естественной тяги и конвекции. Во втором – воздух принуждают двигаться по комнате с помощью вентилятора, устанавливаемого на вытяжку, приток либо сразу оба направления.

Для организации вентиляции в бане можно воспользоваться всеми этими способами. Однако естественный вариант более предпочтителен. Он дешев, энергонезависим и не требует присмотра за электрооборудованием. Но в ряде случаев его бывает недостаточно.

Поток воздуха при естественной вентиляции

Например, парилку решено делать в самом доме, а не в виде отдельной постройки на улице. Тогда способна помочь лишь вытяжная или приточная вентиляция. Обустраивать в бане комбинированный приточно-вытяжной аналог с рекуператором или электронагревателем не рекомендуется из-за высокой стоимости и сложности монтажа. Да и в парной такой вариант с дополнительным подогревом воздуха просто не нужен.

Циркуляция воздуха в бане в зависимости от расположения печки

Схемы вентиляции парилок и бань

Неважно – есть в воздуховоде вентилятор или нет. Вентиляция в бане всегда делается так, чтоб было два вентканала (окошка или отверстия на улицу). Один входной идет на приток, а второй выходной на вытяжку. Причем в идеале они должны располагаться на противоположных стенах и иметь дверцы, клапана или задвижки для регулировки тяги.

С одной стороны правильная вентиляция в парилке должна обеспечивать постоянный приток кислорода внутрь, а с другой не вытягивать излишне быстро тепло на улицу. Если воздухообмен сделать слишком интенсивным, то никаких дров на такую баньку не напасешься. Весь нагретый воздух будет моментально уходить наружу.

Распределение температуры в парной с вентиляцией

Дровяная печь и электронагреватель при работе непрерывно сжигают кислород. И вентиляция в бане также непрерывно должна его замещать, чтобы пришедшие попариться не ощутили дискомфорт. Поэтому-то банные вентиляционные окна и должны иметь задвижки, которые позволят регулировать объемы подачи-вытяжки воздуха.

Самыми эффективными схемами размещения в бане окошек вентиляции считаются (направление «приток» – «вытяжка»):

  1. На стене возле печки – на стене напротив над полком.
  2. На стене у печки – через щели в полу и дальше в отдушину предбанника.
  3. На стене под полком – в печную трубу.
  4. Через отдушину в фундаменте и щели в полу – на стене под потолком.

Виды вытяжек

В первом случае холодный воздух нагревается у печки и уходит вверх к противоположной стене, где расположен полок. При реализации второго варианта банной вентиляции нагретые воздушные массы сначала поднимаются к потолку, а потом за счет тяги опускаются и вытягиваются наружу через щели между досок пола.

При третьей схеме над полком создается небольшой карман со стоячим раскаленным воздухом. Но кислород такая вентиляция в парную бани все же втягивает и в достаточном количестве.

Четвертый вариант предполагает наличие отдушин в подполе. Исполнить его в уже построенной бане своими руками сложнее. В залитом бетонном фундаменте дырки пробивать под вентиляцию – занятие проблематичное. Зато при нем напольные доски снизу от земли всегда будут быстро просушиватьсяпосле банных процедур и прослужат дольше.

Способы расположения вентиляции в бане

Входное окошко должно располагается от пола на высоте в 20–40 см, а выходное – ниже потолка на 15–20 см. Лучше всего, если оба они одинаковы по размеру. И на обоих следует предусмотреть жалюзи или задвижку.

Вытяжная и приточная вентиляция обычно делаются с канальным вентилятором, который монтируется непосредственно в воздуховод. Выбирать его для бани следует с повышенной защитой от пара и высокой температуры. Все механические и электрические элементы этого вентилятора должны иметь улучшенную гидроизоляцию. Защиту по IP здесь стоит выбирать минимум «54».

Провентилировать парную всегда можно, просто открыв в ней двери и окна. Для этого даже не нужны вентиляционные отдушины. Так внутренний горячий воздух буквально за пару минут замещается холодным наружным.

Циркуляция горячего воздуха в парилке

Однако правильной вентиляцию через открытые двери назвать сложно. Весь пар в таком случае оказывается в предбаннике, где моментально превращается в конденсат на стенах и предметах интерьера. К данному виду “залпового” вентилирования прибегать следует только в крайней ситуации.

Важные нюансы устройства вентиляции бани своими руками

Если все делать правильно, то планировать вентиляцию в бане нужно еще на этапе ее проектирования. В уже готовой постройке проделывать пусть и в древесине вентиляционные отверстия сложнее, нежели одновременно с укладкой сруба. По площади отдушины должны быть порядка 200–300 кв. см. Этого для большинства небольших по квадратуре парных хватит с избытком.

Схема вентиляции в бане

Еще один важный момент – нагели в стенах, скрепляющие между собой бревна. Если они металлические, то при создании отдушин важно не напороться на эти стержни.

Лучше вообще отодвинуть вентиляционные отверстия от них как можно дальше в сторону. От влаги полностью избавиться все равно не удастся, поэтому металл крепежей стоит держать от нее подальше.

План парной с вентиляцией

Отдушины не рекомендуется располагать на одной стене. В этом случае вентиляция получится такой, что поток воздуха будет сразу уходить снизу вверх, не циркулируя по парной.

Отверстия следует в высоту делать не больше сечения бревна (бруса). Нужную площадь проема проще подобрать путем увеличения его длины. Встраивать отдушину между двух бревен нельзя.

Это сложнее в исполнении и может привести к ее повреждению при оседании сруба.

Принудительная вентиляция в бане

Выходы воздуховодов вентиляции парилки с внешней стены обязательно необходимо защитить от осадков. Если внутрь отверстий попадет вода, то она окажется внутри деревянных стен. И долго после этого древесина вряд ли простоит не сгнившей.

Делая вентиляцию в русской деревянной баньке, выходную отдушину следует выводить в ее стену, а не в потолок. Банный пар должен уходить сразу на улицу. На чердаке ему делать нечего. Там деревянные стропила, которым избыточная влага противопоказана.

другие материалы по разделу «Вентиляция и климат»:

Читайте про другие наши материалы:

Источник: https://sdelat-dom. ru/remont/ventilyaciya/ventilyaciya-v-bane/

Вентиляция в бане: лучшие схемы и профессиональные советы

27.03.2018

Качественно обустроенная вентиляция в бане решает две важнейшие задачи:

  1. обеспечение людей необходимым количеством свежего воздуха во время процедур;
  2. быстрое снижение влажности и просушка бани после их завершения.

При этом сохраняется необходимая температура, обеспечиваются комфортные условия, устраняется опасность появления затхлого запаха, грибка, плесени, уменьшается расход топлива. Если не будет организована правильная вентиляция в бане, то ее деревянные конструкции приходят в негодность всего за пару сезонов.

Надежная  вентиляция бани предохраняет от воздействия газа угарного при печном отоплении.

При необходимости вентиляция способна решить проблему быстрой регулировки температуры. В ряде случаев для больных людей или детей требуется ускоренное снижение температуры и ее дальнейшее поддержание на новом уровне.

Согласно действующим нормативам качественная вентиляция бани должна обеспечить кратность воздухообмена на уровне 5…10 объемов помещения в течение часа.

Комбинированный вариант использует вентилятор – для интенсификации воздухообмена. Для механической разновидности вентиляции управление производится датчиками влажности и температуры.

Эффективная вентиляция – необходима во всех помещениях бани

Правильная вентиляция для бани должна соответствовать следующим принципам:

  1. при проектировании бани выбирается оптимальная схема воздухообмена;
  2. обустройство вентиляционных каналов, приточных и выходных отдушин производится во время строительства;
  3. площадь отверстия вытяжки обязательно превышает площадь отверстия притока, иначе не получится добиться доступа необходимого количества свежего воздуха;
  4. расчет площади вентиляционного отверстия производится из зависимости 24 см. кв площади отдушины на один кубометр объема помещения;
  5. запрещено располагать отверстия вытяжки и притока на одной прямой во избежание нарушения правильности циркуляции воздуха;
  6. обязательно обустраиваются вентиляционные задвижки для бани на приточных и выходных отверстиях.

  • заметно ускорить достижение нужной температуры парилки при закрытой вентиляции;
  • добиться комфортных условий, регулируя интенсивность воздухообмена;
  • подстроиться под погодные условия.

Комбинированная вентиляция в баню требует использования вентиляторов с уровнем защиты не меньше IP44 с теплостойкостью порядка 130 градусов.

Вентиляция в баню своими руками – особенности устройства

Правильная и эффективная вентиляция в предбаннике организуется по следующим правилам:

  • часовая производительность должна трехкратно превышать объем предбанника;
  • приток должен соответствовать выходу воздуха;
  • движение воздуха направляется от жилой зоны к хозяйственной;
  • наиболее эффективным считается комбинированный воздухообмен с вентилятором на вытяжке;
  • решетка вентиляции обустраивается на двухметровом уровне от грунта.

Рассмотрим, как выполняется вентиляция в предбаннике бани своими руками:

  1. дверь из парилки должна быть максимально приближена к печке для обеспечения комфортного температурного режима;
  2. на противоположной стороне от парилки делают отдушину 0,15х0,2 м с регулировочной заслонкой;
  3. устанавливают осевой вентилятор вытяжной;
  4. приточная отдушина выполняют на полуметровой высоте над полом;
  5. под полом предбанника обустраивают воздухопровод выхода горячего воздуха из парной, улучшая отопление.

  • в подполе делают цементную стяжку с уклоном к трубе стока;
  • для крепления лаг пола используют тумбы из кирпича;
  • фундамент бани под настилом пола должен иметь отверстия для воздуха на противоположных сторонах, но не напротив друг к другу;
  • при укладке настила между досками обеспечивают зазоры около 8 мм;
  • обустраивают отметку чистового пола над уровнем поддувала печи;
  • вентиляционные отдушины в подполе необходимо снабдить регулировочными заслонками и защитными решетками.

5 лучших схем вентиляции для бани

Лучшие результаты дает вентиляция бани – схема которой соответствует одному из пяти основных вариантов.

По первой схеме воздухообмена:

  • отверстие приточное делают сзади печи на 50 см выше отметки каменки;
  • отдушину вытяжки с вентилятором размещают на противоположной стенке на уровне порядка 250 мм выше отметки нулевой;
  • прогреваемый печью холодный поток воздуха уходит под потолок, охлаждаясь, спускается ниже к отверстию вытяжки;
  • гарантируется равномерность подогрева свежего воздуха.

Согласно второй схеме для осуществления воздухообмена:

  • отверстия подачи и отвода воздуха делают на одной стене напротив печи;
  • отдушину притока располагают внизу в 200…300 мм от пола, а вытяжки сверху в 200…300 мм ниже потолка;
  • в вытяжном отверстии ставят вентилятор;
  • в процессе циркуляции поток холодного воздуха идет на печь, отражается от нее вверх и под потолком идет к вытяжке.

По третьей схеме вентиляция в парилке осуществляется так:

  • приточная отдушина размещена позади печи в 200 мм над полом;
  • отверстие вытяжки помещают на противоположную стенку также в 200 мм над отметкой пола;
  • для интенсификации вытяжки применяют вентилятор, установленный в вытяжной отдушине.

Для этой схемы характерным является быстрый, равномерный нагрев воздуха, свежесть и комфорт.

Четвертая схема применяется для парилок с протекающим полом:

  • отверстие для притока делают за каменкой на 200…300 мм выше пола;
  • воздух нагревается, проходя каменку, и опускается под пол;
  • оттуда отработанный воздух по вентиляционной трубе уходит вверх и выводится за крышу.

При постоянной работе печи вентиляция парной осуществляется по пятой схеме:

  • приточное отверстие делают напротив каменки на дальней стене;
  • выход воздуха осуществляется через печное поддувало.

Нередко вентиляция в парной русской бани выполняется по шестой схеме:

  • приток происходит через отдушину в нижней части стены за каменкой;
  • на противоположной стенке делают два выходных отверстия;
  • отверстия вытяжки связаны гибкой трубой и оснащены заслонками;
  • во время процедур верхнее отверстие закрыто;
  • для быстрого проветривания и просушки парилки открываются обе отдушины.

Учитывая чувствительность древесины к повышенной влажности, для вентиляции бани из бруса необходимо:

  • обеспечить ускоренную сушку после использования;
  • не допускать сквозняков, переохлаждения конструкционных элементов;
  • обеспечить равномерность воздухообмена без зон застоя.

Особенности вентиляции сауны

При сходстве принципов вентиляция сауны имеет некоторые особенности. Для различных помещений сауны рекомендованы следующие кратности воздухообмена:

  • душевая – 50;
  • комната массажа – 5;
  • парилка – 5;
  • комната для обеспечения отдыха – 3.

Отверстия подвода, отвода воздуха размещенные на противоположных стенах разносятся по диагонали.

Наиболее часто вентиляция для сауны выполняется по двум схемам:

  1. Включает в себя приточную отдушину за печью над полом. С противоположной стены выполняются два отверстия выхода связанные вентиляционным коробом. Первое выходное отверстие делают в 100 см над полом, а второе ниже потолка. Такое размещение улучшает равномерность воздухообмена по объему помещения парилки.
  2. Предусматривает приточную отдушину у печи немного выше ее уровня. Отверстие вытяжки в противоположной стене обустраивается ниже на 50 см. Для эффективной вытяжки на выходе устанавливается вентилятор.

Источник: https://ventilaciya.info/ventilyatsiya/ventilyatsiya-v-bane.html

Вентиляция в бане своими руками — лучшие схемы

Вентиляция в бане своими руками может быть сделана по разным схемам, но в том, что без нее в этом строении не обойтись, сомневаться не приходится.

Вентиляция в бане своими руками

От наличия в бане вентиляции зависит не только правильное распределение тепла в помещении, но и безопасность посетителей, а также долговременность службы деревянной банной постройки.

В бане, особенно – в парном помещении, всегда большое количество воды и пара, а деревянные поверхности впитывают в себя влагу, и периодическая просушка помещения просто необходима.

Однако, она будет недостаточно эффективна, если не организована постоянная вентиляции в помещениях, которая значительно снижает эффект поглощения древесиной влаги, так как воздух находится в непрерывном движении.

Принцип работы вентиляции в бане

Работа вентиляционной системы основана на известных законах физики, а принцип ее обустройства достаточно прост и понятен.

  • В помещении бани устраиваются два вентиляционных окна, одно из которых обеспечивает приток свежего воздуха , а второе дает возможность выхода нагретому и переувлажненному.
  • От точного расположения вентиляционных окошек будет зависеть, в какую область помещения более интенсивно будет поступать нагретый от печи воздух, который двигается под давлением более тяжелого холодного, поступающего извне. Поэтому, иногда вместо одного выходного отверстия устраивается два — это делается для того, чтобы иметь возможность направить поток в нужном направлении, открыв на определенную величину одно из них или оба одновременно.

Таким образом, весьма немаловажным фактором является и размер окошек, а также возможность регулировки открываемого ими просвета. Для этого на них устанавливают дверцы-задвижки, которые можно прикрыть полностью или же оставить открытой небольшую щель.

  • Еще одной важной задачей является правильный расчёт общего размера вентиляционного окошка с учетом площади конкретного помещения.

— Если установить слишком большие проемы, парная или никогда не сможет нагреться до нужной температуры, или это приведет к перерасходу топлива или энергоносителя, или же чтобы добиться требуемой температуры, придется долго регулировать расстояние, на которое нужно открыть каждое из вентиляционных окошек.

— При недостаточно больших размерах вентиляционных окошек, интенсивность движения воздуха будет заметно понижена, а значит, может произойти перегревание помещения или перенасыщение воздуха влагой.

Итак, от размера вентиляционных проемов, их расположения и от оснащенности системы дополнительными элементами регулировки будут зависеть мягкое поступление, равномерное смешивание и удаление воздуха из помещения.

То есть, необходимо предусмотреть все эти параметры для того, чтобы в комнате не возникало резких термических перепадов для отдельных частей тела моющегося в бане человека, например, когда по ногам дует холодный воздух с улицы, а голова в это же время находится под воздействием очень высоких температур.

Разница в температурах воздушных потоков будет в любом случае, и это нормально, но посетители не должны ощущать от этого какой бы то ни было дискомфорт. Поэтому воздух должен смешиваться максимально равномерно — это и зависит от правильной схемы вентиляционной системы.

Важные нюансы планирования вентиляционной системы в бане

Прежде чем приступать к выбору системы вентиляции и наиболее подходящей конструкции, нужно разобраться в некоторых нюансах, которые применяются при монтаже любой из них:

  • Вентиляционная система закладывается в процессе постройки бани — прокладываются необходимые каналы и устраиваются проемы, в которые они вмуровываются или к которым подсоединяются. Непосредственно сами регулируемые окошки устанавливаются после декоративной обшивки помещения.

Для того, чтобы провести эти работы беспроблемно, нужно обязательно включить вентиляцию в проект бани, чтобы проводить все дальнейшие строительные работы с опорой на него.

Вентиляционное приточное окно у входа в баню

  • Вентиляционные проемы, в идеале, должны иметь одинаковый размер. Если необходимо ускорить отток отработанного воздуха, то вытяжное отверстие делают немного больше приточного, но в целях безопасности, его в любом случае запрещено делать меньше последнего. Иногда, как уже говорилось выше, вместо одного устраивают два вытяжных окошка, не только для регулировки распределения потоков, но и в целях обеспечения безопасности.
  • Вентиляционные окна должны обязательно иметь дверцы или задвижки. Предпочтительнее устанавливать последние, так как они закрываются более герметично, не оставляя щелей.

Регулируемая задвижка на вентиляционном окошке

  • Дверцы-задвижки при первичном прогревании парной закрывают полностью до момента достижения необходимой температуры.
  • Регулируемые задвижки необходимы и потому, что приток холодного воздуха зависит от времени года. Так, при отрицательной зимней температуре холод более интенсивно поступает в теплое помещение. Поэтому в этот период окна вентиляции не открываются полностью, сдерживая поток холода.
  • Расчет площади поперечного сечения вентиляционного окошка производят, опираясь на объем банной комнаты. Существует норма, что на ее один кубометр необходимо площадь окна в 24 кв. см.

Размер вентиляционного окна должен соответствовать объему банного помещения

  • При неправильных расчетах, с отклонениями в одну или другую сторону, помещение не будет достаточно проветриваться или наоборот, будет слишком холодным.
  • Окошки вентиляции никогда не располагают напротив друг друга и на одном уровне, так как горячий воздух не будет иметь нормальной циркуляции и не охватит все необходимые области прогрева. Не будет происходить и его равномерного смешивания, поэтому нужно тщательно высчитать правильность размещения элементов вентиляции.
  • Окошки для вытяжки всегда располагают на высоте немного ниже потолка, потому, что перегретая воздушная масса поднимается вверх. Если для нее предусмотрен выход, она устремляется в вытяжное отверстие, что способствует своевременной очистке воздуха в помещении. Только при этих условиях помещение бани будет приносить пользу, и в ней сможет создаться благоприятная и оздоровительная атмосфера.

Виды вентиляции

В разных случаях, в зависимости от конструкции здания и общего объема банного помещения устраивается один из видов вентиляции.

Естественная вентиляция

Этот вид системы проветривания основан на разнице температуры и давления на улице и в помещении. Эффективность такой вентиляции достигается правильным размещением приточного и выходного окошек. Так, вход для внешнего воздуха располагают рядом с печью, на высоте 250 ÷ 350 мм от пола, а вытяжные окошки – обычно на противоположной стенке помещения, ниже потолка на 150 ÷ 250 мм.

Считается, что этот вариант не особенно подходит для помещения парной, так как самое нагретое место в этой комнате — это верхняя ее область, а холодная — это пол. Настроить естественную вентиляцию в таких условиях достаточно сложно, но если расположить ее элементы правильно, то и при этом распределении воздушных потоков можно достичь желаемого эффекта.

Принудительная вентиляция

Существуют специальные электронные системы для саун и парных русских бань, которым и доверяется контроль за температурой и поступлением воздуха.

На панели управления выставляется нужная температура и уровень влажности, которые должны поддерживаться в помещении, создавая комфортную атмосферу в бане. Такие системы проводятся и подключаются специалистами, и стоят подобные услуги достаточно дорого.

Другой вариант принудительной вентиляции — проще в устройстве и доступнее по цене. Этот способ вентилирования бани можно назвать самым распространенным, так как создаст нужную атмосферу вне зависимости от погодных условий «за бортом».

В этой системе, кроме правильно расположенных вентиляционных окошек, будет необходимо такое устройство, как вентилятор, работающий на вытяжку.

Комбинированный вариант особенно хорош для бань, расположенных внутри дома, где окошки вентиляции не встроены во внешнюю стену, а к ним от нее проложен длинный вентиляционный короб.

В этом случае вентилятор в нужной мере обеспечивает поступление и отток воздуха.

Канальный вытяжной вентилятор должен соответствовать особым условиям «банной» эксплуатации

Нужно отметить, что для бани приобретаются специальные вентиляторы, которые имеют усиленную гидроизоляцию элементов электрической схемы и механической части. Кроме этого, такие приборы должны выдерживать высокие температуры, не теряя при этом работоспособности. Рабочий диаметр и мощность прибора выбираются в зависимости от объема помещения.

Требуемая разновидность вентиляции подбирается индивидуально для разных помещений и типов бань, поэтому выбирая схему, нужно тщательно все продумать и высчитать. Очень часто есть смысл предусмотреть и комбинированную схему, сочетающую и естественную циркуляцию воздушных потоков, и возможность, при необходимости, прибегнуть к принудительной.

 Видео: основные принципы и схемы банной вентиляции

Распространенные схемы банной вентиляции

На представленных схемах показаны разные варианты взаимного расположения каменки и полок в парной, и советующее им распределение потоков приточного, горячего и смешанного воздуха.

Наиболее распространенные схемы организации банной вентиляции

Первая схема (а)

Самая применяемая схема вентиляции в бане, когда окошко для входящего воздуха находится рядом с печью, на высоте от пола в 250 ÷ 350 мм.

Схема перемещения воздушных потоков

Во время нагрева печи-каменки холодный тяжелый воздух, поступающий из вентиляционного окошка, перемещает легкий горячий поток к противоположной стене, поднимая его вверх, к вытяжному отверстию, которое находится на расстоянии от потолка в 150 ÷ 250 см.

Пройдя весь путь, от нижнего окна до верхнего, горячий и смешанный потоки охватывают всю комнату, максимально согревая область верхней полки, расположенной под вытяжным окошком. При недостаточном движении воздуха в верхнее вентиляционное отверстие устанавливают вентилятор.

  • Во входное отверстие может быть встроен регулятор в виде подвижных жалюзи, который поможет и регулировать интенсивность поступления приточного воздуха, и задавать в определенной мере направление потоку в нужную сторону.
  • Вторая схема (б)
  • Хотя и не рекомендовано устраивать оба отверстия на одной стене, но и такая схема может существовать, при условии установки в вытяжное отверстие вентилятора.

Естественный интенсивный поддув осуществляется через нижнее окошко, устроенное на противоположной стене от печи. Движение воздуха в этом случае направлено в сторону обогревательного прибора, где подхватывается горячий исходящий от него поток, поднимается и по широкой дуге, охватывающей весь объем помещения, устремляется к вытяжному отверстию.

Эта схема хорошо подойдет для помещения бани, устроенной в доме, и имеющей одну внешнюю стену. Чтобы не протягивать вентиляционный короб на противоположную сторону бани, оба окошка устанавливают в стене, выходящей на улицу.

Третья схема (в)

Эта схема подходит для бани с протекающим полом. Окно для поступления воздуха расположено точно на таком же месте, как и в первой схеме, около печки-каменки. Выход же организован несколько иначе.

Воздух, после прогрева верхней области парилки, опускается вниз, проходит через щели настила, тем самым помогая испарению собравшейся там влаги, что существенно продлевает срок службы деревянного пола.

Вытяжное же вентиляционное отверстие расположено в соседнем помещении либо в изолированном канале, не имеющем больше выхода в помещение парилки. Обычно оно снабжено вентилятором, чтобы обеспечить устойчивую циркуляцию воздуха по столь сложной траектории.

Схема нельзя назвать очень популярной – применяется она нечасто из-за своей сложности в точных расчетах расположения вентиляционных окошек, достаточно трудоемкого устройства протекающего многослойного пола с обеспечением перемещения в его полости воздушных потоков. Однако, следует учитывать то, что она очень эффективна, и способствует максимально равномерному прогреванию парилки и, в то же время, помогает быстрому испарению влаги с деревянных конструкций пола и их просыханию.

Четвертая схема (г)

Четвертый вариант рассчитан на постоянно работающую печь — только в этом случае ее поддувальное отверстие будет выполнять функции вытяжки. Приточное же окно расположено под полкой, установленной на противоположной стене от печи, на уровне ее поддувала.

Холодный воздух направляется в сторону печи и поднимает нагретый ей воздух к потолку. Остывая, воздушные массы вытесняются вниз и уходят в поддувальное отверстие.

Расположение температурных зон в парной и перемещение воздушных потоков

Существуют и более сложные схемы, в которых имеется два приточных и два выпускных окна вентиляции с принудительной циркуляцией воздуха. Подобная схема требует тщательной регулировки, по позволяет максимально точно выставлять требуемую температуру в помещении парилки.

Монтаж всех элементов системы вентиляции лучше всего производить параллельно со строительством бани

Как говорилось выше, идеальным вариантом будет проведение монтажа вентиляционной системы одновременно с возведением бани.

В случае, если под баню переоборудуется уже готовое помещение, или же производится ее обустройство в подвале частного дома, лучше всего выбрать комнату или отделить угол, имеющий две внешних стены. В этом случае проблем с устройством вентиляционной системы не возникнет.

Выход вентиляционной трубы на улице должен быть прикрыт от попадания снега, дождевой воды и мусора.

Если такой возможности нет и баню располагают в середине частного дома, то существует два варианта устроить проветривание помещения — провести вентиляционный короб, который соединит помещение с улицей, или вывести трубу вентиляции через перекрытие и кровлю. В этом случае трубу необходимо закрыть сверху защитным зонтиком, во избежание попадания в вентиляционные каналы осадков и опавшей листвы.

Цены на вентиляционные системы

 Видео: пример самостоятельно обустройства банной вентиляции

Источник: https://stroyday.ru/stroitelstvo-doma/pridomovye-postrojki/ventilyaciya-v-bane-svoimi-rukami.html

Вентиляция в бане: схема и устройство

Вентиляция в бане обеспечивает нормальный воздухообмен, отводит из помещения и подполья пар, разрушающий элементы конструкции. Существуют разные схемы, основанные на естественной и принудительной подаче свежего воздуха. Полностью без вентиляции внутри парилки можно задохнуться, а стены, пол и потолок напитаются лишней влагой.

Система вентиляции в банях в парилках

Чтобы ответить на вопрос, нужна ли вентиляция в парилке русской бани, стоит рассмотреть негативные последствия ее отсутствия:

  • Снижение срока эксплуатации бани. Пар состоит из мелких частичек воды, легко проникающих внутрь дерева, бетона, камня. От сырости материал покрывается грибком. Даже на металле проявляется коррозия. На морозе проникший внутрь материала пар становится водой, замерзает и при расширении разрывает его. Элементы конструкции при таких агрессивных условиях прослужат около 5 лет. Налаженная система вентиляции продлевает срок эксплуатации до 25 лет.
  • Насыщенность воздуха вредными веществами. Кроме пара, внутри бани скапливается углекислый газ, угар от сжигаемых в печи дров, химические испарения моющих средств. Отсутствие свежего воздуха сказывается на трудном дыхании. Вредные газы проникают в организм человека, наносят вред здоровью.
  • Постоянное присутствие плохих запахов. Наличие высокой концентрации сырости создает оптимальную обстановку для развития грибка. Деревянная обшивка гниет, разлагаются под полом остатки моющих средств. Без вентиляции в бане постоянно плохо пахнет. Не помогает даже периодическое проветривание и освежители воздуха.

Любая малейшая отдушина в бане способна исправить ситуацию. Лучше для эффективной работы правильно рассчитать систему и забыть о неприятных последствиях.

Типы вентиляционных систем

Схема вентиляции зависит от расположения и размера комнат бани. На эффективность воздухообмена влияет тип системы. Обычно для бани обустраивают естественную или принудительную вентиляцию. Реже прибегают к комбинированному типу, совмещающему обе системы.

Естественная вентиляция

Для маленьких и средних по размеру бань чаще обустраивают естественную систему воздухообмена. Вентиляция дешевая, так как не требует дорогостоящего оборудования и материалов, а работает без подключения к электроэнергии. Воздух естественным путем проникает внутрь бани через приточное отверстие, расположенное в стене на высоте от пола 30 см. Грязный воздух с паром выходит через второе вытяжное отверстие, расположенное на высоте около 2 м от пола.

Отдушины прорезают размером около 300 мм2. Отверстия оснащают заслонками, позволяющими регулировать интенсивность воздухообмена.

Со стороны улицы отдушины закрывают сеткой от проникновения птиц и грызунов. Существуют вентиляционные решетки для бани с задвижкой заводского изготовления, полностью готовые к установке.

С внутренней стороны тоже ставят решетки, но они исполняют декоративную роль.

Принудительная вентиляция

Система принудительного воздухообмена востребована для больших бань с частым посещением отдыхающих. Отличием вентиляции является оснащение отдушин вентиляторами. Особенностью оборудования является конструкция рабочего колеса – крыльчатки. Работающие на всасывание воздуха вентиляторы ставят на приточные отдушины внизу стены, а вытяжка в бане оснащается моделями, выкачивающими воздух из помещения.

Важно! В зависимости от схемы, вентиляторы могут стоять только на вытяжном или приточном отверстии, а также на всех отдушинах.

Устройство вентиляции в бане

Обустраивается правильная вентиляция в бане для каждой комнаты по определенной схеме. Принцип практически одинаков, но существуют нюансы.

Вентиляция в парной

Частью вентиляционной системы парилки выступает печь. Располагают каменку ниже уровня чистового пола. Забор воздуха осуществляется через поддувало. Проходя через огонь, поток прогревается и уже теплый попадает внутрь бани. Вытяжкой служит специально оборудованное отверстие, открывающаяся форточка окна или двери. Минусом системы является ее работоспособность только с горящей в бане печкой. Для обеспечения постоянного воздухообмена парилку оснащают дополнительным приточным отверстием.

Неправильно работающая вентиляция в парилке несет опасность. Во время горения печи вытяжные отверстия закрывают. Если их открыть до начала или во время горения, возникает эффект обратной тяги. Приток воздуха идет через вытяжку и дымоход, угар проникает внутрь бани. Вытяжку открывают, когда парилка полностью прогрета, причем по размеру вытяжные отверстия должны быть больше от приточных окон.

Если печь расположена только задней стенкой внутрь парилки, возле каменки на высоте 300 мм от пола проделывают приточное окошко. Вытяжку делают на противоположной стене.

Лучшим вариантом считается приточное отверстие за печкой. Поступающий воздух будет прогреваться.

Вытяжных окон вентиляции бани делаю два, расположив на противоположной стене парилки: одно под потолком, а другое на высоте 1 м от пола.

Устройство воздухообмена в моечной

Внутри моечной комнаты бани присутствует повышенная влажность. Вентиляцию обустраивают аналогично с приточных и вытяжных окон на стене. Если пол моечной комнаты имеет подпольное пространство, там скапливается основная масса сырости, размножается грибок. Для вентиляции подполья бани ставят стояк из асбестоцементной или ПВХ трубы. Один ее край заводят под пол, другой конец выводят через крышу на улицу. Сверху надевают защитный оголовок. Через вытяжной стояк осуществляется вентиляция подполья, и уходит часть грязного воздуха с моечной комнаты.

Вентиляция в предбанниках

Не меньше от пара страдает предбанник, так как комната соседствует в бане с парилкой. Температура воздуха здесь ниже. Пар сразу конденсирует, стекая потеками воды по деревянной облицовке. Снижают конденсацию усиленным утеплением предбанника. Вентиляцию обустраивают с выводом сырого воздуха через моечную комнату или направляют в санузел.

Совет! Для предбанника эффективнее установить вентиляцию принудительного типа.

Устройство в банях вентиляции полов

Для пола делают естественную или принудительную вентиляцию. Независимо от ее типа, выполняют ряд важных условий:

  • Нельзя сильно охлаждать пол внутри горячей бани.
  • Вентиляция после посещения бани должна быстро просушивать пол, но нужно найти золотую середину. Чрезмерно быстрая просушка приведет к появлению трещин на древесине.
  • Качественную вентиляцию пола можно обустроить только на этапе возведения бани.

Последний пункт обусловлен тем, что при заливке фундамента предусматривают продухи, расположенные на трех разных уровнях. Через окна вентилируется пол с балками со стороны земли. Воздушные потоки снизу не создают сквозняка. Даже на проливном полу с открытыми продухами в бане будет тепло.

Читать далее: https://2proraba.com/teplo-ventilyaciya/ventilyaciya-v-bane-sxema-i-ustrojstvo.html

Если эта статья оказалась вам полезной, ставьте лайк и подписывайтесь на наш канал. Не забывайте делиться информацией с друзьями в социальных сетях.

Источник: https://zen.yandex.ru/media/id/5b332db7a140b900a88a0e9f/5bfbabe2f66ec500aa5c1070

Вентиляция в сауне – оптимальная схема без лишних затрат + Видео

Обустройство сауны – процесс весьма интересный, но хлопотный. Нужно учесть добрую сотню мелочей, чтобы там было не только уютно, но и безопасно для здоровья. Последнее зависит и от воздухообмена – неверно обустроенная вентиляция в сауне способна образовать сквозняк или, наоборот, привести к чересчур большому нагреву помещения!

Парилка – ключевое место для вентиляции

Самое главное помещение любой сауны или бани – это, безусловно, парилка. А в парилке высокая температура во многом зависит именно от вентиляции, да и не только она, но и качество отдыха. Какая польза от горячего воздуха, если он застоявшийся и пропитанный запахами сырости и продуктами потоотделения?

Кроме того, не нужно забывать, что любая парилка – это место с повышенной влажностью, а значит и повышенной опасностью для всех элементов (особенно деревянных) стать рассадником плесени и грибка.

Да и какая сауна сейчас обходится без электрики? Даже при минимуме электрического оборудования нужно провести банальный свет, сделать включатель – вот и риск получить удар током при повышенной влажности!

Чтобы не пришлось постоянно думать о повышенной влажности, лучше один раз подумать о качественной вентиляции.

Подумать, конечно, будет мало – нужно еще и реализовать правильно замысел! Еще со школьных времен всем нам известно, что у горячего воздуха есть одна ярко выраженная особенность – он всегда стремится подняться вверх, выталкивая холодный воздух вниз.

Благодаря этому и обеспечивается естественный круговорот воздуха в атмосфере глобального масштаба и каждого помещения в частности. Применимо к парилке, благодаря этому закону физики мы получаем самые жаркие места на верхних полках и относительно прохладные на нижних.

Согласно общепринятым стандартам, воздух в парилке должен обновляться как минимум три раза в час, оптимальные же рекомендации – все семь раз! Обеспечить такой воздухообмен можно с помощью обычной приточно-вытяжной вентиляции – горячий воздух, поднимаясь к потолку, выходит через вентиляционное отверстие для оттока, вследствие чего создается небольшое разряжение в воздуховоде для притока, и в помещение поступает свежий воздух. Такая система применима к вентиляции ванной комнаты и туалета, но, в отличие от них, имеет свои особенности.

Но задача усложняется тем, что самый горячий пар, который находится на верхнем уровне парилки, не должен тут же улизнуть в вытяжку, иначе вы останетесь в холодной сауне, которую в срочном порядке нужно протапливать.

Если это происходит – значит, вытяжка обустроена неправильно! Иногда это обусловлено невозможностью правильного расположения элементов из-за архитектурных особенностей здания, в таком случае нужно рассмотреть варианты вентиляции, комбинированной с механическим способом.

Приточно-вытяжная вентиляция в сауне – схема обустройства

Для начала рассмотрим классику – естественную приточно-вытяжную вентиляцию. Закон вытяжки такого типа – это правильное расположение приточно-выходных отверстий.

Правильное – это когда приточное отверстие расположено возле печки-каменки или под ней (если речь идет об электрическом варианте), тогда как выходное отверстие располагается с противоположной стороны.

Также холодный свежий воздух будет проникать в парилку через специально оставленную 5-7 см щель под дверью.

Приточные отверстия должны располагаться строго внизу, чтобы холодный воздух мог успеть нагреться, прежде чем попадет в зону пребывания людей.

Для правильной циркуляции воздуха одного вытяжного отверстия будет мало. На противоположной стороне от притока первая вытяжка располагается на высоте около метра, вторая – под потолком.

Оба отверстия должны быть объединены вытяжным коробом, который выводят либо в основную систему вентиляции, либо в дымоход.

Если воздуховод идет отдельно, то нужно помнить, что чем выше над уровнем крыши поднимается труба, тем больше тяга будет в системе – важно не переборщить!

Чтобы вы могли регулировать интенсивность воздухообмена, на воздухоотводах в обязательном порядке необходимо установить затворы. Как же работает такая система? Представим себе стандартную парилку с печью-каменкой у дальней стены и дверью у ближней. Как и положено, под дверью оставлена щель, а вытяжки расположены на противоположных стенах: возле печи и у двери.

Перед прогревом парилки ее нужно как следует проветрить, чтобы в помещении был свежий воздух. Затем двери и выходные отверстия закрываются, открытым остается только входной клапан. Парилка нагреется достаточно быстро, поскольку горячему воздуху вскоре не будет, куда выходить, а значит, во входном отверстии не будет разряжения воздуха.

Когда сауна прогрелась, верхний канал по-прежнему оставляем закрытым, тогда как нижний канал приоткрываем – благодаря этому начнется циркуляция воздуха в парилке, при этом верхние слои самого прогретого воздуха не будут покидать помещение. Холодный же воздух снова начнет попадать через приточный канал, но благодаря близости каменки к отдыхающим людям он попадет уже прогретым, постепенно поднимаясь вверх и замещая застоявшийся воздух.

Благодаря такому воздухообмену в помещении будет свежий и прогретый воздух. Отдыхающие же могут даже и не заметить такой перемены, наслаждаясь процессом.

Такая система обеспечивает экономное обращение с уже нагретым воздухом, а значит, вы сэкономите и на расходе теплоносителя.

Кроме того, проблемы с плесенью и грибком вас не коснутся – благодаря такой циркуляции все элементы будут как следует просушиваться.

Комбинированная система – когда нет других вариантов

Особенности строения не всегда дают нам возможность обеспечить вентиляцию строго по вышеописанной схеме.

Например, парилка имеет три смежные стены с другими помещениями, и входное-выходное отверстия приходится размещать на одной стене.

В таком случае нужно соблюсти правильное расположение: приточное должно находиться на расстоянии 20 см от пола, тогда как выходное отверстие должно располагаться на таком же расстоянии, только от потолка.

Холодные потоки воздуха, попадая в помещение, будут проходить через печь, нагреваться и подниматься вверх, освежая и прогревая помещение. Недостаток такого способа – в слишком интенсивном воздухообороте, который нужно жестко регулировать с помощью задвижек на отверстиях.

Существует и вариант, при котором приточное отверстие располагается не внизу, под печью, а выше каменки.

Если выходной канал расположить уровнем выше на противоположной стене, мы получим относительно нормальное движение воздушных масс.

Правда, его может быть недостаточно, поэтому в выходном отверстии в таких случаях располагают вентилятор для прогонки воздуха. Это будет уже комбинированная вентиляция.

Классически ошибки – как нельзя делать

Наиболее распространенная ошибка при обустройстве приточно-вытяжной вентиляции – расположение вентиляционных отверстий на одном уровне. В итоге внизу мы получаем сквозняк, а горячий воздух на верхних уровнях в воздухообмене практически не будет принимать участия.

Если же сделать лишь одно отверстие под выход воздуха под потолком, даже при правильном размещении входа-выхода смешивание потоков горячего и холодного воздуха будет чересчур быстрым – парилка может остыть за несколько минут! Обычно верхнее отверстие используют лишь в тех случаях, когда хочется быстро снизить температуру или полностью проветрить помещение.

Источник: https://remoskop.ru/ventiljacija-sauny-shema.html

Вентиляция в бане схема и устройство – как правильно сделать своими руками

Банные процедуры оздоровляют и расслабляют. Однако без хорошего вентилирования воздуха в парилке нахождение в ней может закончиться проблемами. Вдобавок если полки и стены из дерева регулярно не просушивать, то долго они не прослужат.

Древесина от обилия влаги неизбежно начнет приходить в негодность. Однако сделать эффективную вентиляцию в бане своими руками не так сложно. Существует несколько схем ее устройства в этом помещении. Всегда можно подобрать наиболее оптимальный вариант для самостоятельной реализации.

Содержание

  1. Основные виды
  2. Схемы вентиляций
  3. Нюансы устройства

Основные виды вентиляций для бань

Классическая русская баня представляет собой небольшое помещение. Не все виды вентиляций в ней могут быть реализованы. Зачастую в сложных системах воздухообмена в этом случае нет необходимости. И большинство хозяев загородных коттеджей и дач, строящих своими руками парную, предпочитают искать наиболее простые решения.

Все вариации систем вентиляции делятся на:

  • естественные;
  • принудительные (приточные, вытяжные и комбинированные).

Распределение воздуха в парной  при правильной вентиляции

В первом случае вентиляция выстраивается так, чтобы процессы воздухообмена в помещении происходят за счет естественной тяги и конвекции. Во втором – воздух принуждают двигаться по комнате с помощью вентилятора, устанавливаемого на вытяжку, приток либо сразу оба направления.

Для организации вентиляции в бане можно воспользоваться всеми этими способами. Однако естественный вариант более предпочтителен. Он дешев, энергонезависим и не требует присмотра за электрооборудованием. Но в ряде случаев его бывает недостаточно.

Поток воздуха при естественной вентиляции

Например, парилку решено делать в самом доме, а не в виде отдельной постройки на улице. Тогда способна помочь лишь вытяжная или приточная вентиляция. Обустраивать в бане комбинированный приточно-вытяжной аналог с рекуператором или электронагревателем не рекомендуется из-за высокой стоимости и сложности монтажа. Да и в парной такой вариант с дополнительным подогревом воздуха просто не нужен.

Циркуляция воздуха в бане в зависимости от расположения печки

Схемы вентиляции парилок и бань

Неважно – есть в воздуховоде вентилятор или нет. Вентиляция в бане всегда делается так, чтоб было два вентканала (окошка или отверстия на улицу). Один входной идет на приток, а второй выходной на вытяжку. Причем в идеале они должны располагаться на противоположных стенах и иметь дверцы, клапана или задвижки для регулировки тяги.

С одной стороны правильная вентиляция в парилке должна обеспечивать постоянный приток кислорода внутрь, а с другой не вытягивать излишне быстро тепло на улицу. Если воздухообмен сделать слишком интенсивным, то никаких дров на такую баньку не напасешься. Весь нагретый воздух будет моментально уходить наружу.

Распределение температуры в парной с вентиляцией

Дровяная печь и электронагреватель при работе непрерывно сжигают кислород. И вентиляция в бане также непрерывно должна его замещать, чтобы пришедшие попариться не ощутили дискомфорт. Поэтому-то банные вентиляционные окна и должны иметь задвижки, которые позволят регулировать объемы подачи-вытяжки воздуха.

Самыми эффективными схемами размещения в бане окошек вентиляции считаются (направление «приток» – «вытяжка»):

  1. На стене возле печки – на стене напротив над полком.
  2. На стене у печки – через щели в полу и дальше в отдушину предбанника.
  3. На стене под полком – в печную трубу.
  4. Через отдушину в фундаменте и щели в полу – на стене под потолком.

Виды вытяжек

В первом случае холодный воздух нагревается у печки и уходит вверх к противоположной стене, где расположен полок. При реализации второго варианта банной вентиляции нагретые воздушные массы сначала поднимаются к потолку, а потом за счет тяги опускаются и вытягиваются наружу через щели между досок пола.

При третьей схеме над полком создается небольшой карман со стоячим раскаленным воздухом. Но кислород такая вентиляция в парную бани все же втягивает и в достаточном количестве.

Четвертый вариант предполагает наличие отдушин в подполе. Исполнить его в уже построенной бане своими руками сложнее. В залитом бетонном фундаменте дырки пробивать под вентиляцию – занятие проблематичное. Зато при нем напольные доски снизу от земли всегда будут быстро просушиватьсяпосле банных процедур и прослужат дольше.

Способы расположения вентиляции в бане

Входное окошко должно располагается от пола на высоте в 20–40 см, а выходное – ниже потолка на 15–20 см. Лучше всего, если оба они одинаковы по размеру. И на обоих следует предусмотреть жалюзи или задвижку.

Вытяжная и приточная вентиляция обычно делаются с канальным вентилятором, который монтируется непосредственно в воздуховод. Выбирать его для бани следует с повышенной защитой от пара и высокой температуры. Все механические и электрические элементы этого вентилятора должны иметь улучшенную гидроизоляцию. Защиту по IP здесь стоит выбирать минимум «54».

Провентилировать парную всегда можно, просто открыв в ней двери и окна. Для этого даже не нужны вентиляционные отдушины. Так внутренний горячий воздух буквально за пару минут замещается холодным наружным.

Циркуляция горячего воздуха в парилке

Однако правильной вентиляцию через открытые двери назвать сложно. Весь пар в таком случае оказывается в предбаннике, где моментально превращается в конденсат на стенах и предметах интерьера. К данному виду “залпового” вентилирования прибегать следует только в крайней ситуации.

Важные нюансы устройства вентиляции бани своими руками

Если все делать правильно, то планировать вентиляцию в бане нужно еще на этапе ее проектирования. В уже готовой постройке проделывать пусть и в древесине вентиляционные отверстия сложнее, нежели одновременно с укладкой сруба. По площади отдушины должны быть порядка 200–300 кв. см. Этого для большинства небольших по квадратуре парных хватит с избытком.

Схема вентиляции в бане

Еще один важный момент – нагели в стенах, скрепляющие между собой бревна. Если они металлические, то при создании отдушин важно не напороться на эти стержни.

Лучше вообще отодвинуть вентиляционные отверстия от них как можно дальше в сторону. От влаги полностью избавиться все равно не удастся, поэтому металл крепежей стоит держать от нее подальше.

План парной с вентиляцией

Отдушины не рекомендуется располагать на одной стене. В этом случае вентиляция получится такой, что поток воздуха будет сразу уходить снизу вверх, не циркулируя по парной. Отверстия следует в высоту делать не больше сечения бревна (бруса). Нужную площадь проема проще подобрать путем увеличения его длины. Встраивать отдушину между двух бревен нельзя. Это сложнее в исполнении и может привести к ее повреждению при оседании сруба.

Принудительная вентиляция в бане

Выходы воздуховодов вентиляции парилки с внешней стены обязательно необходимо защитить от осадков. Если внутрь отверстий попадет вода, то она окажется внутри деревянных стен. И долго после этого древесина вряд ли простоит не сгнившей.

Делая вентиляцию в русской деревянной баньке, выходную отдушину следует выводить в ее стену, а не в потолок. Банный пар должен уходить сразу на улицу. На чердаке ему делать нечего. Там деревянные стропила, которым избыточная влага противопоказана.

Читайте также другие материалы по разделу «Вентиляция и климат»:

Смотрите также видео как сделать вентиляцию в бане:

Читайте про другие наши материалы:

Вентиляция в бане своими руками: схемы и устройство парилки

На чтение 5 мин Просмотров 41 Опубликовано Обновлено

Для обустройства бани требуется не только хорошая облицовка и установка всех необходимых предметов. Очень важным моментом является обеспечение благоприятного микроклимата, а для этого нужен своевременный, умеренный воздухообмен.

Вентиляция бани — процесс, к организации которого необходимо подходить с особенной тщательностью. При неправильном устройстве вентиляции люди могут отравиться угарным газом или плохо чувствовать себя в парной. Кроме того, правильно обустроенная система вентиляции способствует более экономному расходу топлива, равномерному распределению воздушных потоков, а также защите бревен, из которых сделаны стены бани, от постоянной сырости, плесени и гниения.

Как сделать вентиляцию в бане правильно

Варианты обустройства вентиляции

Как правило, в банях используют приточно-вытяжную вентиляцию, при которой отработанный воздух покидает помещение через специальную вытяжку, а свежий проникает через приточное отверстие.

Чтобы правильно сделать такую систему своими руками, нужно придерживаться следующих правил:

  • Для обустройства приточных отверстий следует выбирать нижнюю часть бани, возле печи. В таком случае воздух будет нагреваться быстрее.
  • Вытяжные отверстия желательно располагать как можно выше, — это поможет улучшить тягу. Если же они находятся слишком низко, и тяга недостаточная, то в таком случае используется вентиляционная труба.
  • Приточные и вытяжные отверстия следует располагать друг напротив друга. Для того, чтобы воздух распределялся по помещению равномерно, нужно сделать два вытяжных отверстия — одно ниже, второе выше.
  • Контролировать подачу и вытяжку воздуха можно, применяя специальные заслонки, которые будут закрываться и открываться при необходимости.
  • Обмен воздуха в парилке должен осуществляться не менее 2-3 раз за один час.

Расположение топочной печи

Необходимо учитывать, что способ вентилирования может зависеть от вида бани. К примеру, в русской бане процесс вентиляции зачастую осуществляется методом обычного проветривания.

Печь в смежном помещении

Печь-каменка в смежном помещении. Однако проветривание не во всех случаях даёт нужный эффект. Например, если печь расположена не в парилке, а в соседней комнате, то систему вентиляции нужно сделать по следующей схеме:

  1. Чтобы печь прослужила долгое время, топочный тоннель обкладывают кирпичом, оставляя зазор 0,5-1 см. Такой зазор потребуется для того, чтобы заполнить его базальтовой ватой, которая предотвратит деформацию, вызванную высокой температурой, и разрушение кладки и печи.
  2. Затем проделываются приточные отверстия.
  3. Далее в парилке обустраивается вытяжка. Её делают на противоположной стене и желательно, чтобы она была расположена по диагонали от приточных отверстий. На уровне 20-30 см от пола устанавливается вертикальный короб, который подводится к отверстию у потолка и выходит на улицу. Поверхность короба обшивается вагонкой или другим подходящим материалом.

Приточные отверстия можно сделать одним из следующих способов:

  • вентканал проводится под полом. Его ширина должна превышать диаметр дымохода на 120%. Возле топки укладывается металлический лист, необходимый для защиты пола от возгорания при выпадении углей из топки. Один конец вентканала выводится на улицу, а второй — возле металлического листа. Концы канала закрываются металлическими решетками;
  • отличие второго способа от первого заключается в том, что вентиляционный канал располагается над полом. Один его конец также выводится на улицу, а другой к предтопочному листу.

Важно! Приточные и вытяжные отверстия должны иметь одинаковую площадь! Если не придерживаться этого правила, то возможно образование тяги, уменьшающей количество свежего воздуха.

Печь в парилке

Печь в парилке

Топка в парилке. В этом случае устройство вентиляции в бане можно осуществить двумя методами:

  • если печь находится в парилке, то проблема организации вентиляции отпадает сама по себе. Для обеспечения доступа в парилку свежего воздуха между низом двери и полом делается зазор около 5 мм. Выводится воздух через поддувало, однако следует учесть, что поддувало будет работать только в том случае, если огонь в топке горит постоянно;
  • в банях, не оборудованных печной трубой, или в банях, в которых печь работает периодически, нужна более сложная схема вентиляции. Существует достаточно много вариантов таких схем. Для примера можно рассмотреть один из вариантов.

Порядок установки:

  1. Для печи сооружается небольшой подиум из кирпичей, чтобы к ней можно было подвести вентиляционный короб. Подиум выкладывается в три ряда: первый у стены, второй по центру и третий по краю. Затем нужно вывести подиум на высоту 24 см от пола, и сверху заложить кирпичом, оставив отверстие, на которое после будет устанавливаться печь.
  2. Далее требуется заложить кирпичом торец.
  3. Дверца от поддувала вставляется в один конец вентиляционного короба, а второй конец выводится в парилку.
  4. В соседней с парилкой и помещением для отдыха стене сооружается два канала, которые должны располагаться на уровне кирпичной кладки. Эти каналы будут закрывать дверцы.
  5. Затем на подиум требуется установить печь. Для создания равномерной нагрузки на короб под печку подкладывается металлическая пластина или уголки.
  6. После этого нужно обложить печь кирпичом, оставив зазор в 1-2 см между кирпичной кладкой и печью. Позже этот зазор необходимо заполнить огнеупорным материалом.
  7. Последний этап — сооружение кирпичного экрана с двумя конвекционными дверцами-задвижками.
  8. Для обустройства вытяжной вентиляции используется такая же схема, как для бани с печкой вне парилки.

Сооружая баню своими руками, необходимо заранее продумать, каким образом в неё будет поступать свежий воздух и выводиться отработанный. Если баня построена из брёвен, то правильно организованная вентиляция позволит не только продлить срок службы самих стен, но и предотвратить возникновение внутри парилки запаха плесени и сырости.

Методы устройства. Устройство вентиляции в парилке своими руками вытяжка в сауне схема

Зачем нужна вентиляция в русской бане? Приведем простой пример: мужчина дымится, вокруг него — горячие парочки и он ими дышит. Кислород выдыхается, а углекислый газ постоянно вдыхается — и если в такой атмосфере нет свежего воздуха, остальное можно просто поджечь. То есть, если нет вентиляции — баня становится просто опасной для жизни — поэтому в технических правилах эксплуатации бани столько тонкостей.Да, иногда можно услышать от опытных мастеров, что вентиляция в кирпичной бане, например, не нужна — но дело не в том, что парилке свежий воздух не нужен, а в том, что иногда в бане хватает и естественной вентиляции, и она не нуждается в принуждении.

Общие правила при планировании вентиляции бани

Сама система вентиляции в бане выполняет две основные задачи: подавать свежий воздух во время процедур и обеспечивать быстрое и качественное просушивание ванных комнат после них.И продуманными, и реализованными должны быть оба варианта.

А то, что с вентиляцией делать не стоит:

  • Включите температуру ванны на приток свежего воздуха.
  • Неправильное разделение температурных потоков — т.е. Холодить можно только на полу, но ни как не на полке, где растянулся человек.
  • Это не тот воздух, который нужно удалить из парилки — не потраченный, в котором больше всего углекислого газа.

Также недостаток свежего воздуха неизменно приведет к появлению в ванне неприятного запаха — а избавиться от него сложно.Да, воздух, наполненный спорами плесени и грибка, не самый целебный для спокойного человека.

Всего вентиляция бани обеспечивается такими видами:

  • Естественная, когда весь воздушный поток происходит за счет перепада давления на улице и в помещении.
  • Механический — когда и за температурой, а за приборами следит воздух.
  • Комбинированный При искусственном создании давления с помощью вентилятора.

А в самой ванне не только приток, но и отток — и это уже делается с помощью коробки, которая всегда расположена по диагонали от приточного канала.

Вентиляция необходима не только в душной парилке, но и в душе, в раздевалке и даже в комнате отдыха. Просто изначально нужно определиться, какой из ее видов подходит для той или иной бани.

Полы в бане тоже нужно проветривать — ведь они постоянно контактируют с водой, что может привести к их разрушению. Если этого не сделать — их придется менять не реже одного раза в 5 лет. А потому что для продления их срока эксплуатации важно это сделать:

  1. Изначально еще при закладке фундамента нужно обеспечить вентиляцию полов — сделайте небольшие инвентаризации с противоположных сторон цоколя.
  2. У противоположных стен парилки нужно оставить еще два вентиляционных отверстия — для свежего воздуха. А чтобы грызун случайно проник в ванну, эти окна обычно закрывают решетками.
  3. При установке печи важно следить за тем, чтобы уровень первого этажа стал немного выше, тогда он будет работать как вытяжка.
  4. Доски нужно подогнать так, чтобы между ними оставались зазоры от 0,5 до 1 см.
  5. По окончании банных процедур полы необходимо хорошо просушивать — каждый раз.

Можно сделать в бане и вентиляцию «на Лыке»: приток свежего воздуха организован под топку, а вытяжка — с потолка прямо напротив двери в углу. Для этого используется специальный вытяжной короб — его можно сделать из доски и вшить внутрь фольгу

Правильное направление потока воздуха

Под полом ветеринар должен делать это прямо из металлического листа — это он защищает полы от огня.А размер самого короба не должен превышать диаметр дымохода на 20%. В целом такая система хороша — приток свежего воздуха с улицы регулировать несложно, но в парилку неприятный запах не проникает.

Если топка стоит прямо в парилке, то этот вариант наиболее рациональный. Конечно, конструкция получается посложнее — ведь в ней уже нужно два ящика: один для обеспечения конвекции воздушных масс, второй — для сжигания дров.А сами каналы можно разместить прямо в кирпичном подиуме — если духовка отд.

5 популярных схем устройства на выбор

А вот вентиляцию в парилке стоит продумать особенно тщательно — иначе комфорта от приятных процедур не будет. А можно обеспечить по-разному:

Вариант № 1. Впускное отверстие расположено за плитой, в полуметре от пола, а выпускное — с противоположной стороны, на высоте 30 см.Он установлен в нем для принудительного движения воздуха. В этом варианте воздух прогревается равномерно — холодные потоки нагреваются от топки и поднимаются вверх, где охлаждаются и опускаются вниз. Они уже выводятся через выхлопное отверстие. И чем он будет ниже, тем сильнее будет воздушный поток.

Вариант № 2. Оба вентиляционных отверстия находятся на одной стене — напротив топки. Но вход находится внизу, на 30 см от пола, а выход — вверху, на 30 см от потолка.Вот и в выходное отверстие тоже поставили вентилятор. Но схема потока несколько иная: холодный воздух проникает в парилку, попадая в духовку, нагревается и устремляется вверх — в вытяжку и наружу.

Вариант № 3. В этом способе вход находится за топкой, на высоте 20 см от пола, а выход — на той же высоте, но с противоположной стороны. А еще сюда поставил вентилятор. Вся система довольно проста: холодный воздух попадает в пару, проходит через топку и вытягивается вентилятором наружу.

Вариант №4. Этот вариант отлично подходит для парилки с полом, где есть щели для протекания воды. Вход за топкой на высоте 30 см от пола, воздух, который охлаждается, опускается вниз и проникает через пол, а затем через вентиляционную трубу наружу.

Вариант № 5. Этот способ подходит для тех бань, где печь работает постоянно. Приемник — напротив топки, на высоте 30 см от пола, а дымовая труба и топка с младенцем выполняют роль вытяжки.

Если вам необходимо повысить температуру в парилке или увеличить количество или насыщенность пара — тогда достаточно закрыть входные отверстия заглушками. А после окончания процедур — вылетают заглушки. И это проще, чем нажимать кнопки на каком-нибудь пульте на сложную и дорогую систему вентиляции. Вот так делается вентиляция бани своими руками — ничего сложного!

Обустройство сауны — процесс очень интересный, но хлопотный.Стоит учесть добрую сотню мелочей, чтобы было не только уютно, но и безопасно для здоровья. Последнее зависит от воздухообмена — неправильно оборудованная вентиляция в сауне способна образовывать сквозняки или, наоборот, привести к слишком большому обогреву помещения!

Steam Parly — ключевое место для вентиляции

Самым важным помещением любой сауны или бани, конечно же, является парная. А в парилке высокая температура во многом зависит от вентиляции, и не только от нее, но и от качества отдыха.Какая польза от горячего воздуха, если он застаивается и пропитан запахами сырости и продуктов потоотделения?

Кроме того, не стоит забывать, что любая парилка — это место с повышенной влажностью, а это значит, что одновременно все элементы (особенно деревянные) становятся разносчиками плесени и грибка. А какая сауна сейчас без электричества? Даже при минимуме электрооборудования нужно провести банальный свет, сделать выключатель — вот и риск получить электрошок при повышенной влажности!

Чтобы постоянно не думать о повышенной влажности, лучше подумать о качественной вентиляции.Думать, конечно, будет немного — нужно правильно осознать! Со школьных времен мы все знаем, что у горячего воздуха есть одна ярко выраженная особенность — он всегда стремится подняться вверх, выталкивая холодный воздух вниз. Благодаря этому обеспечивается естественный круговорот воздуха в атмосфере мирового масштаба и в каждом помещении в частности. Применимо к парилке, благодаря этому закону физики, мы получаем самые горячие места на верхних полках и относительно прохладные на нижних.

По общепринятым нормам воздух в парилке должен обновляться не реже трех раз в час., оптимальные рекомендации все семь раз! Такой воздухообмен можно обеспечить с помощью обычной опорно-вытяжной вентиляции — горячий воздух, поднимаясь по потолку, проходит через отверстие вентилятора для оттока, в результате чего в воздуховоде для притока создается небольшой сброс, а свежий воздух попадает в комнату. Такая система применима к туалету, но, в отличие от них, имеет свои особенности.

Но задача усложняется тем, что самая горячая пара, которая находится на верхнем уровне пара, не должна сразу догонять вытяжку, иначе вы останетесь в холодной сауне, которую нужно срочно сделал.Если это произошло — значит, вытяжка установлена ​​неправильно! Иногда это связано с невозможностью правильного расположения элементов из-за архитектурных особенностей здания, в этом случае необходимо учитывать форточки комбинированным механическим способом.

Приточно-вытяжная вентиляция в сауне — схема расположения

Для начала рассмотрим классику — естественную приточно-вытяжную вентиляцию. Закон рисования такого типа — это правильное расположение подачи и отвода.Собственно — это когда приточное отверстие находится возле плиты-каменки или под ней (если речь идет об электрическом варианте), а розетка расположена с противоположной стороны. Также холодный свежий воздух будет проникать в парилку через специально оставленный зазор 5-7 см под дверью.

Приточные отверстия должны располагаться строго внизу, чтобы холодный воздух успевал прогреться перед пребыванием людей в жилой зоне.

Для правильной циркуляции воздуха одного выхлопного отверстия будет недостаточно.С противоположной стороны притока первая вытяжка расположена на высоте около метра, вторая — под потолком. Оба отверстия должны быть совмещены с вытяжным ящиком, который выводится либо в систему основной вентиляции, либо в дымоход. Если воздуховод идет отдельно, то нужно помнить, что чем выше труба поднимается над крышей, тем больше будет тяга в системе — важно не переборщить!

Для того, чтобы можно было регулировать интенсивность воздухообмена, оттяжки должны быть установлены на самолет.Как работает такая система? Представьте себе стандартную парилку с печкой в ​​дальней стене и дверью рядом с соседом. Как и положено, под дверью оставлен просвет, а вытяжки расположены на противоположных стенах: возле топки и дверцы.

Перед тем, как нагреть зарплату, ее нужно использовать как следует, чтобы в комнате был свежий воздух. Затем закрываются двери и выпускные отверстия, остается открытым только входной клапан. В парилке достаточно тепло, потому что в нем не будет горячего воздуха, который не пойдет, а значит, на входе не будет разряда воздуха.

При прогреве сауны верхний канал еще закрыт, а нижний канал открыт — за счет этого в парилке начнется циркуляция воздуха, а верхние слои нагретого воздуха не будут покидать помещение. По обрезанному каналу снова начнет падать холодный воздух, но благодаря близости разгар праздников к праздникам он будет прогреваться, постепенно поднимаясь вверх и заменяя застоявшийся воздух.

Благодаря этому воздухообмену в помещении будет свежий и нагретый воздух.Такого изменения отдыхающие могут даже не заметить, наслаждаясь процессом. Такая система обеспечивает экономичную очистку уже нагретого воздуха, а значит, вы сэкономите на расходе теплоносителя. К тому же проблемы с плесенью и грибком вас не коснутся — благодаря такой циркуляции все элементы будут просушены.

Комбинированная система — когда нет других вариантов

Особенности конструкции не всегда дают возможность обеспечить вентиляцию строго по описанной выше схеме.Например, парилка имеет три смежные стены с другими помещениями, а вход-выход должен располагаться на одной стене. При этом необходимо соблюдать правильное расположение: подача должна быть на расстоянии 20 см от пола, а розетка — на таком же расстоянии, только от потолка.

Потоки холодного воздуха, падая в комнату, проходят через духовку, нагревают и поднимаются вверх, освежая и согревая комнату. Недостатком метода является слишком интенсивная работа воздуха, которую необходимо жестко регулировать с помощью клапанов на отверстиях.

Также существует вариант, при котором отверстие подачи находится не внизу, под топкой, а над нагревателем. Если выходной канал наложен сверху на противоположную стену, мы получим относительно нормальное движение воздушных масс. Правда, может и не хватить, поэтому в выходном отверстии в таких случаях стоит вентилятор для воздуха из воздуха. Это будет уже комбинированная вентиляция.

Классические ошибки — как нельзя

Самая частая ошибка при обустройстве приточно-вытяжной вентиляции — это расположение вентиляционных отверстий на одном уровне.В результате мы получаем тягу, а горячий воздух на верхних уровнях в воздухообмене почти не участвует.

Если сделать только одно отверстие под выходным отверстием под потолком, даже при правильном размещении входа смешивание потоков горячего и холодного воздуха будет слишком быстрым — парная может остыть за несколько минут! Обычно верхнее отверстие используют только в тех случаях, когда нужно быстро снизить температуру или полностью проветрить комнату.

Среди важнейших показателей традиционно называют температуру и уровень влажности, забывая о другом фундаментальном показателе — воздухообмене.Это очень опрометчиво, ведь даже если хорошенько утеплить комнату и добиться комфортной влажности, пребывание в тушеном воздухе будет не только дискомфортно, но и опасно. Если хотите постигнуть такую ​​участь, позаботьтесь о вентиляции в парилке. Можно даже оборудовать такую ​​систему — давайте подробно рассмотрим, как это сделать.

Зачем вентиляция в русской бане?

Прежде чем перейти к описанию особенностей непосредственного технологического процесса, для начала уточним, зачем нужна вентиляция в бане в парилке.Не секрет, что многие скептики считают ее обустройство только неоправданной тратой времени и денег, но это далеко не так — отсутствие системы вентиляции может привести как минимум к трем негативным последствиям.


Типы систем вентиляции для пара

Вентиляция в бане в парилке бывает трех видов:

  • естественная;
  • механический;
  • комбинированные.

Естественная система предполагает, что циркуляция воздуха обеспечивается разницей уровней давления и температуры в парилке и на улице.Принцип работы здесь прост: сначала горячий воздух поднимается в верхнюю зону пароварки, а затем через вытяжное отверстие выходит на улицу, тем самым разряжая атмосферу в ванне, это создает условия для втягивания через воздух нового воздуха. отверстие. Плюс такой вентиляции — минимальные финансовые затраты. Но здесь нужно учитывать один нюанс: при недостаточном утеплении естественный воздуховод будет преградой для качественного утепления бани.

Механическая вентиляция работает с помощью специальных устройств, контролирующих выход отработанного воздуха и подачу нового воздушного потока в пару.Как правило, в роли таких устройств выступают разного рода вентиляторы. Плюс механической системы в том, что вентиляционное оборудование можно установить практически в любой зоне помещения.

Совет. Для бани классический канальный вентилятор не подойдет, так как не переносит тяжелых условий пара — лучше использовать специальные модели из стеклонаполненного полиамида, выдерживающие высокие температуры — до 130 градусов.

Комбинированная вентиляция объединяет в себе элементы и естественные, и механические системы.Он функционирует следующим образом: механические устройства предназначены для втягивания отработанного воздуха, а свежий воздух поступает через отдельное приточное отверстие.

Схемы вентиляции

Существует как минимум пять рабочих процессов вентиляции, которые можно использовать в парилке — выбирайте конкретный вариант на их основе. Конструктивные особенности Вашей русской бани.

  • Вытяжное отверстие — за топкой на расстоянии 50 см от каменки, а вытяжное — наоборот, на расстоянии 20 см от основания пола.Воздух удаляется принудительно — это обеспечивает вентилятор, встроенный в нижнее отверстие.
  • Приточное отверстие находится за отопительным прибором на расстоянии 30 см от основания пола, вытяжное — на расстоянии 20 см от пола на противоположной стене. Воздух нагнетается вентилятором. Главной особенностью Схемы является очень высокая скорость нагрева свежего воздуха.
  • Оба отверстия — как проточный, так и вытяжной — размещены с одной стороны прямо напротив печки, но на разных уровнях: первое — на расстоянии 30 см от основания пола, второе — на расстоянии 20 см от потолка. .Система функционирует с помощью вентилятора, установленного в вытяжном отверстии.

Совет. Такая схема подходит для бань с внутренним размещением пара — когда у помещения только одна внешняя сторона.

  • Приточное отверстие находится за печью на высоте 20 см от основания пола. Выхлопного отверстия нет — вместо него специальный проточный пол: отработанные воздушные массы через его щели проходят в вентиляционную трубу. Такая система гарантирует выполнение дополнительной функции — оперативного скольжения пола.
  • Звуковое отверстие — напротив печи на расстоянии 20 см от основания пола. Роль вытяжной ямы отводится пруду. Такая схема подходит только для тех бань, где отопительный прибор работает постоянно.

Общие правила организации вентиляции в паре

Какой бы вариант вентиляционной системы вы ни выбрали, необходимо закрывать ее по определенным правилам.

Во-первых, все отверстия для вентиляции желательно выполнить еще на этапе строительства бани, так как пробивка каналов в уже готовой конструкции — очень сложный процесс.Идеальный вариант — при проектировании русской бани определиться с подходящей схемой, чтобы внести в рабочий план все необходимые правки.

Во-вторых, размеры выпускного отверстия должны быть примерно такими же, как и размеры приточного отверстия. В любом случае «выход» не должен быть меньше «входа», иначе невозможно обеспечить полноценный отток отработанного воздуха из парилки. А для ускорения этого процесса допускается увеличивать размеры вытяжного проема и даже оборудовать два «выхода» в одном помещении.

В-третьих, для регулировки обдува рулем все вентиляционные отверстия должны быть оборудованы специальными клапанами или заглушками. Они будут использовать вас в нескольких ситуациях: при нагревании пара, когда нужно прикрыть выступы, чтобы быстро повысить температуру до необходимого уровня, а также в морозное время года, когда холодный воздух будет активно стремиться к воздуху. теплая комната.

В-четвертых, сечение вентиляционного отверстия должно относиться к парилке в пропорции: 1 куб. М Квадрат — секции 24 см.Если отверстия небольшие, воздух в помещении не сможет быстро обновиться.

Конечно, организация вентиляции в бане своими руками — задача не из самых простых. Но это принципиально необходимо: без воздухообмена про комфорт, безопасность и долговечность пара можно забыть. Теперь вы знаете основные правила и тонкости этой работы — если их неуклонно придерживаться, вы сможете сделать качественную систему вентиляции даже без профессиональной помощи.

Вентиляция в бане: видео

Обеспечение вентиляции в бане: Фото


Вентиляция необходима во всех помещениях, правила ее установки прописаны в СНиП 41-01-2003. Но они касаются только жилых, общественных и производственных помещений, которые создают благоприятные условия для жизни человека. При этом учитывается, что люди в таких помещениях остаются длительное время и для всех необходимо создать единые нормативные показатели микроклимата и качества воздуха.

У бань совсем другие задачи, они создают стрессовый микроклимат — высокие температурные показатели (в русских банях до + 60 ° C, в саунах более + 100 ° C) и высокая влажность воздуха (до 90%). Причем в одном помещении показатели температуры и влажности должны широко варьироваться в зависимости от пожеланий стиральной машины. Изменение параметров микроклимата следует проводить по возможности, а достигнутые значения сохраняются относительно длительного периода времени.И очень важное отличие бани от обычных помещений. Если во втором человеке у людей есть возможность «защищаться» от временных неудобств с одеждой, то в банях это делать нельзя.

Иллюстрация микроклимата в парилке — высокая температура и горячая пара

Исходя из этих особенностей вентиляция бани должна выполнять индивидуальные задачи, а это влияет на принципы ее устройства и особенности эксплуатации.Вентиляция в бане бывает естественной и принудительной, каждый вид имеет свои особенности, характеристики, достоинства и недостатки. В этой статье мы подробно поговорим только об одном виде вентиляции — естественной.

Задачи вентиляции бани и чем она отличается от вентиляции других помещений, мы уже выяснили, теперь пора рассказать, какими методами они могут быть решены. Способы зависят от архитектурных особенностей помещения и ваших предпочтений.

Для начала нужно вспомнить уроки физики в школе. Проветривание помещения происходит за счет разницы плотности воздуха на улице и в помещении. Нагретый воздух имеет меньший вес и поднимается вверх, холодный воздух тяжелее и опускается вниз, возникает так называемая конвекция. Соответственно, чтобы помещение вентилировалось, горячий воздух должен выходить, а холод действовать, необходимы входные и выходные отверстия. Это могут быть обычные щели в окнах и дверях или специально проделанные вентиляционные отверстия.

В Интернете можно встретить утверждения, что эти отверстия обязательно должны иметь одинаковые размеры, иначе вентиляция не работает или «дует не в ту сторону». Так могут сказать только те, кто прогуливался по урокам. Соотношение размеров входа и выхода воздуха на производительность вентиляции не влияет.

Окно вентиляционное квадратной формы

Если через выход, например, можно выпустить за час только 1 м3 теплого воздуха, то точно такое же количество попадет в холодную комнату, независимо от размера входного отверстия, и наоборот.А эффект реверса получается в случае ветрокрыла или при полном отсутствии свежего воздуха. В первом случае сильный внешний ветер «забивает» воздух в комнату, во втором случае после выхода воздуха в комнату образуется небольшой вакуум, который задерживает воздух в комнату. Нельзя сказать, что вентиляция отсутствует полностью, она просто становится циклической и работает по принципу «туда-сюда». Конечно, эффективность такой вентиляции приближается к нулю, воздух немного движется только возле отверстий.

И с этими явлениями понятно, теперь рассмотрим конкретные виды естественной вентиляции бани. Начнем с самого простого и закончим более сложным.

Самый простой, но и наименее эффективный метод вентиляции.

Пара открывает дверь или одновременно дверь и окно — вентиляция происходит быстро, но не так, как нам хотелось бы. Почему?

Пара выводит из бани, а это тоже имеет негативные последствия.

  1. Во-первых, если открыть дверь, пар выходит не на улицу, а в другие комнаты.В них резко повышенная влажность, нагретый пар сразу конденсируется на всех поверхностях. Что может быть дальше — объяснять не нужно.

  2. Во-вторых. Снижение температуры в паре явление лишь субъективное. Есть два понятия температуры — фактическая и предполагаемая. Фактическая температура — это физический показатель, воспринимаемая — субъективная. Мы ощущаем одну и ту же реальную температуру в зависимости от окружающих факторов. Повышенная влажность «повышает» ощущаемую нами температуру, сильный ветер утихает.Так, за счет простой вентиляции удаляется только лишний пар, а фактическая температура воздуха возвращается к прежним значениям.

  3. В-третьих, вентиляция никогда не сможет установить стабильные показатели микроклимата в помещении. Как только двери закрываются — температура и влажность резко повышаются, как только двери открываются — влажность и температура тоже резко снижаются.

Результат — вентиляция — это не тот метод вентиляции, который следует использовать постоянно.Это крайний способ, прибегать к нему рекомендуется только в случае острой необходимости.

Такой способ можно считать более удачным, но он возможен только в одном случае — топка банной печи расположена в паре. Теплый воздух выводится через топку и дымоход, поступление может происходить через щели пола, перегородки окна или двери. Иногда внизу дверного полотна делают специальное отверстие, для улучшения дизайна оно закрывается декоративной сеткой.

Преимущества банной печи.

  1. Простота исполнения. В помете нет необходимости вносить особую продукцию. Любое лишнее отверстие в деревянной стене не улучшает ее эксплуатационные характеристики, и все же мягко. Если в период перетягивания и установки декоративных решеток были допущены ошибки, то риски повышают риски попадания влаги. Влага будет очень долго сохнуть, а на длительное пребывание деревянных конструкций во влажном состоянии крайне негативно влияет их прочность и долговечность эксплуатации.

  2. Возможность регулирования кратности воздухообмена в помещении. Вентиляцией «управляет» Sewberry и дверца печи. Надо его ускорить — сьюбер и дверца печей открываются до упора, температура стала благоприятной — канализация немного закрывается. Подобрать оптимальное положение чибера несложно, показатели микроклимата в парилке стабилизированы, скорость проветривания помещения имеет стабильные значения.

    Плита с Sewberry — Фото

  3. Универсальность приложения.Неважно, из каких материалов построена баня, каких размеров и архитектурных особенностей. Кроме того, эта система допускает простые обновления. К примеру, стоит сделать за плитой воздухозаборник и воздух, попадающий в ванну, будет немного теплее. Вытяжка еще служит дымоходу.

Есть, конечно, недочеты, назовем основные.

  1. Недостаточная производительность. Быстро изменить температуру или влажность в парилке не удастся.
  2. Наличие «мертвых» зон. Перемешивания воздуха по объему не происходит, есть участки с сквозняками и зоны со стоячим воздухом.
  3. Зависимость тяги (вентиляции) от погодных условий.

Несмотря на некоторые недостатки, этот способ вентиляции в сочетании с обычной вентиляцией очень часто используется в «бюджетных» вариантах бани.

Для бюджетной парилки лучший выход — вентиляция и вентиляция

Часы для ванны, печи — Схема

Оптимальный вариант вентиляционного устройства для большинства бань.

Преимущества:


Важно. Устройство вентиляции желательно продумать перед началом запрета. Решите проблемы с конкретным размещением отверстий и их габаритными размерами. Советуем по высоте кровотока делать не больше высоты планки, а жирные отверстия регулировать по длине.

Цены на вентиляторы для ванны

вентилятор для бани

Почему на этапе строительства оптимально обеспечить вентиляцию?

  1. Во-первых, в уже готовой сборке дыры делать намного сложнее физически.

    Бурение скважин в Сирубе — трудоемкий процесс

  2. Во-вторых, есть риски, что отверстие упадет на нагреватель, особенно на верхний выходной продукт. Находится в непосредственной близости от стропильной системы Мауэрлатама и крепят их чаще, чем обычные коронки, а в качестве копеек используют только металлические стержни или детали строительной арматуры.

  3. В-третьих, если проделать отверстие металлической коронкой, то дорогой инструмент после «встречи» с наглым выйдет из строя.Да и стамеску или стамеску не всегда удастся «реанимировать» после попыток распилить металл.

  4. В-четвертых, металлическое отопление в этом месте отключить практически невозможно. Болгарка не рассердится, на металл металлом, а напильником резать — враг не желает. Придется забивать изделие в другом месте. А кому нужно лишнее отверстие в стенке ванны или увеличение ее размеров? Особенно, если вы уже под ее «запланированные» размеры проделали дырки во внешней и внутренней обшивке и купили вентиляционные решетки.«Встреча» с металлической пайкой — ситуация очень неприятная со всех точек зрения.

Варианты размещения и размеры вентиляционных изделий

Для всех типов естественной вентиляции существует несколько общих правил. Во-первых, для повышения эффективности системы отверстия для подачи холодного воздуха должны располагаться внизу в 20 сантиметрах от уровня пола. Отверстия для выхода нужно размещать на максимальной высоте — под потолком или на потолке. Во-вторых, смешение различных слоев воздуха в объеме парилки улучшается, если вход и выход расположены на максимальном расстоянии друг от друга, желательно по диагонали.В каких местах рекомендуется их установить?

Можно сделать Внизу дверного полотна пара.

Преимущества — Нет необходимости делать лишнее отверстие в стене ванны. Такая экономия времени и сил, кроме того, исключает вероятность намокания нижних венцов церкви. Недостаток — в большинстве случаев дверцы располагаются напротив полок для принятия банных процедур, появляются потоки холодного воздуха, создающие ряд неудобств.

Под полкой.

Достоинства — вход незаметен, потоки холодного воздуха хорошо смешиваются с теплым по всему объему. Недостаток — затрудняет доступ к решетке для открытия / закрытия заслонки. Если во время стирки можно регулировать интенсивность вентиляции только с помощью верхней решетки, то после вентиляции ванны нужно закрыть обе. А это значит, что придется в какое-то время специально для закрытия продукта посетить пару.

Важно.Клапан на вентиляционные отверстия необходимо установить по два — снаружи и внутри парилки. После проведения ванны оба следует закрыть. Выбирайте такую ​​технологию установки решетки, которая гарантирует полную герметичность внешних заслонок. Категорически запрещается попадание атмосферной влаги на венцы храма.

За печкой.

Заглушка за топкой — схема

Самый оптимальный вариант.Холодный воздух с улицы будет зацепляться в печку, немного нагревается и делится на несколько отдельных и тихоходных потоков. Полностью исключены сквозняки. Недостатки — в этом месте не всегда удается установить декоративные решетки. Если печь стоит вплотную к стене, то большая температура пагубно сказывается на пластиковых или деревянных материалах декоративной решетки. Кроме того, по технике безопасности такие места за печью следует изолировать листовым сальником с использованием теплоизоляции.

Для вашего конкретного случая ни один вариант не подходит? Не проблема, проделайте дыру там, где считаете нужным.

Что касается розетки, то с ее размещением проблем меньше. Наш единственный совет — не в потолке. Заполненный воздух не следует выводить на чердак, это вызовет постоянное увлажнение деревянных элементов чартерной системы, а его преждевременный ремонт всегда «летит до копейки». Для защиты стропил влажный воздух придется отводить на крышу. Зачем делают лишнюю дырку в покрытии, почему своими руками и за свои деньги ухудшают герметичность кровельного покрытия?

Отверстия для естественной вентиляции

Технология расчета размеров вентиляционных отверстий указана в действующих нормах.Определить размер производства для естественной вентиляции намного сложнее, чем для форсирования — слишком много факторов, не зависящих от людей. Основным параметром производительности системы вентиляции является кратность воздушной смены. Для жилых помещений регулируется минимальное значение кратности, при этом учитывается как температура в комнатах, так и температура на улице. Температура в жилых помещениях колеблется от небольшого предела, это упрощает работу дизайнеров.

В паре ситуация намного сложнее — показатели температуры и влажности изменяются в очень широких пределах. Кроме того, скорость поступления / воздушный поток в различных ситуациях может временами отличаться. Такие предварительные условия делают практически невозможным точный расчет оптимальной кратности воздухообмена при естественной вентиляции.

Некоторые владельцы бана боятся задохнуться во время принятия банных процедур из-за недостатка кислорода.К их сведению, одного кубометра воздуха одному человеку достаточно, чтобы дышать полтора часа. Посчитайте куб парилки и узнайте, сколько времени можно спокойно парить, счет идет на десятки часов.

Проблемы могут вызвать окись углерода. Если вы закрыли топку подруге до полных дров, никакая вентиляция не поможет. Он может проветривать комнату только в том случае, если угарного газа больше нет. Комбинируйте топку правильно и ни в коем случае не в одиночку, не носите зря на вентиляции.

Как сделать вентиляционное отверстие в стене ванны

Для примера возьмем самый сложный вариант — уже сделана внешняя и внутренняя облицовка стенок ванны. Отверстие может быть круглым, квадратным или прямоугольным.

Шаг 1. Сделайте разметку места изделия внутри парилки. Перед началом работы следует знать не только расположение отверстия, но также его размер и конфигурацию. Желательно, чтобы воздуховоды и декоративные решетки были в наличии, это даст возможность точно контролировать размеры проема и не делать лишних работ.

Шаг 2. Приготовьте длинное сверло по дереву, рабочая длина которого должна превышать толщину стенок ванны вместе с внешней и внутренней обшивкой. В центре нарисованного контура изделия просверлите отверстие с внутренней стороны парилки. Выход сверла за пределы парилки будет центром изделия. Обведите вокруг него размер проема, похожий на парилку.

Шаг 3. Снимите элементы внутренней и внешней оболочки в цепи.Если ваша ванна обшита натуральной вагонкой с двух сторон, процесс упрощается, достаточно аккуратно распилить доски. Если снаружи использовались металлические листы — используйте болгарку.

Шаг 4. Внимательно осмотреть опалубку несущих конструкций, при повреждении — отремонтировать. По контуру вентиляционных изделий максимально близко друг к другу просверливайте сквозные отверстия, постоянно проверяйте, в каком месте они выходят наружными стенами. Сверло должно постоянно находиться перпендикулярно плоскости.Такие же отверстия просверливайте по всей площади изготовления, чем их больше, тем проще проделать дырку в стене.

Видео — Как просверлить отверстие большого диаметра в дереве

Шаг 5. . Далее нужно поработать прикусами и стамеской, постепенно убирая между отверстиями деревянные перемычки. Полностью выдвинуть отверстие на одной стороне стены не удастся — слишком сложно добраться до инструмента. Половину работы выполняйте изнутри парилки, а вторую половину — снаружи.Тщательно выравнивать поверхность отверстий не нужно, главное, чтобы воздуховод можно было легко разместить в канале.

Выполнена сложнейшая физическая работа, можно приступать к установке воздуховода и решеток. Не расстраивайтесь, если на проделание отверстий много времени, даже опытные строители редко могут подготовить более двух изделий в день.

Как установить воздуховоды и решетки

Для воздуховодов можно взять металлические оцинкованные или пластиковые трубы. Длина определяется длиной прохода.Подбирайте отверстие по размеру, чтобы регулировать эффективность вентиляции, на нем должны быть заслонки.

Цены на воздуховоды

воздуховод

Шаг 1 . Минеральная Вата. Зачистите плоскость проема, аккуратно вставьте воздуховод на место. Чтобы надежно зафиксировать трубу в нужном положении, воспользуйтесь монтажной пеной. Выступающие излишки пены после заморозки следует срезать.

Шаг 2. При наличии гидроизоляции между наличником и стеной обработайте зазор стены между стеной и отверстием в нахлесте пенопластом, он герметизирует пространство пропила и исключает попадание воды в деревянные конструкции.

Шаг 3. Крепим решетку, способ крепления зависит от материала изготовления обшивки стены и обрешетки.

Закрепите вентиляционные решетки. На фото — решетка с наружной стороны ванны

.

Цены на минеральную вату

минеральная вата

Проверьте работу вентиляции, используя светящуюся головку или другой источник дыма. Приложите его к входному патрубку и посмотрите, как с какой скоростью движутся потоки воздуха в парилке.

На фото Клапан притока воздуха и проверка его работоспособности

Поэкспериментируйте с естественной вентиляцией с различным положением заслонок, от максимального до минимального.

Видео — установка клапана CPV 125

Видео — Вентиляция в бане с духовкой-кондиционером термоформ

Собственная баня на участке — непременный атрибут загородного домовладения. Это не просто комната для гигиенических процедур.Это место для семейного отдыха и встреч с близкими друзьями. Именно поэтому необходимо продумать его конструкцию до мелочей. И один из важнейших аспектов — правильная вентиляция в бане. Своими руками освоить монтаж эффективной системы вентиляции можно. Как это сделать просто и быстро — в нашем материале.

Читайте в статье:

Нужна ли вентиляция в бане и каковы ее основные принципы?

Подробнее Древние архитекторы знали, что без доступа свежего воздуха дом или баня быстро разрушатся под воздействием сырости и плесени.Именно для воздухообмена оставили между верхними лагами зазора. Теперь на смену такой простой технологии пришли более эффективные системы. Для их установки и планирования требуется некоторое время. Соблазн и волна вообще по этому вопросу со стороны, но чем он грозит в результате:

  • уже через пару лет стройматериалы, особенно если это выполнено по каркасной технологии, приходят в негодность из-за постоянного сырость;
  • В помещении постоянно будет резкий запах.Особенно он не почувствует, когда ванна растопится, и не получит всего удовольствия от процесса;
  • Пребывание в такой бане станет не только неприятным, но и опасным для здоровья. Помимо накопления угарного газа и углекислого газа, в воздухе будет присутствовать большое количество плесени, которая может вызвать тяжелые легочные и кожные заболевания.

Очевидно, стоит потратить время и средства на собственную безопасность. Прежде чем браться за работу, изучите основные принципы вентиляции для бани:

Принцип Описание
Правильное распределение воздушных потоков По основным законам физики горячий воздух поднимается вверх, а холодный — соответственно опускается.Распределить ручейки нужно так, чтобы на лежаках была оптимальная температура, а ноги в комнате не шевелились.
Сохранение комнатной температуры Воздухообмен не должен нарушать процесс оттяжки, то есть потоки воздуха не должны охлаждать парилку.
Материалы, устойчивые к высоким температурам и влажности Для организации принудительной вентиляции помещений могут использоваться системы с механической подачей воздуха.Все элементы системы выполнены из материалов, устойчивых к высокотемпературному режиму пара и повышенной влажности.

А теперь о том, как сделать вентиляцию в бане таким образом, чтобы не потерять драгоценные пары и сохранить при этом материалы и здоровье?

Вентиляция в бане: схема и устройство, особенности системы

Для санузла оптимально использование приточно-вытяжной вентиляции. Главный принцип ее работы — организовать приток свежего воздуха и втягивание в ванну.Схема данной системы проста:


Воздух свежий. Попадает в помещение через вентиляционные клапаны, выпускные, с открытым приводом. Нагретый воздух, насыщенный углекислым газом, удаляется через топку или вытяжку.

Чтобы система работала эффективно, необходимо соблюдать несколько простых правил:

  1. Входные вентиляционные отверстия расположены внизу стены, рядом с топкой. Так воздушный поток будет быстрее нагреваться и двигаться естественно.
  2. Для регулировки потоков используйте заслонки на вентиляционных отверстиях. Оптимальный режим обновления атмосферы в парилке — три объема в час.

Эти два основных принципа должны соблюдаться в любом месте печи в ванне. В то же время размещение топки также имеет важное значение при планировании вентиляции в бане. Схема расположения каналов будет другой. Вот два варианта, например:


Помимо таких традиционных вариантов, могут использоваться и другие эффективные системы, работающие естественным образом, без использования механизмов и инструментов для принудительной подачи воздуха.

Как спланировать напольную вентиляцию в бане?

Полы Б. Санузел постоянно влажный. Они прежде всего вышли из строя. Особенно подвержены разрушительному действию влажные деревянные покрытия, по которым так приятно ходить босиком. Если в бане не обеспечить должную вентиляцию под полом, пол придется менять не реже одного раза в три-четыре года.

Подумайте, это в самом начале строительства. Самый простой способ обеспечить сохранность полов — оставить его очищенным в основании здания.Их ставят друг напротив друга и накрывают решетками, чтобы крысы и мыши не могли проникнуть в отверстия.


Платы укладываются на лаги таким образом, чтобы между ними оставались зазоры примерно на полсотни. На таком покрытии не будет задерживаться вода, а воздух будет беспрепятственно проникать во все стороны пола.


Вынуть вентиляционную трубку из-под пола можно в стояке, который должен быть над крышей. В верхней части стояка установлен дефлектор.

Важно! Не использовать для вывода воздушных потоков на чердаке. Зимой холодная и влажная атмосфера подводного пространства попадет в ванну.

Свободный доступ к фундаменту

Если вы обеспечите вентиляцию фундамента в бане, вы сможете решить большинство проблем одним способом. Хорошее продувочное пространство под полом гарантирует защиту от гниения и плесени.


Самый оптимальный размер вентиляционного отверстия — 11 сантиметров. Можно использовать воздуховод и большего диаметра, но в этом случае лучше установить заслонку.

Совет! Если баня расположена в низине или стоит рядом с другими постройками, необходимо делать не два, а четыре вентиляционных отверстия с каждой стороны фундамента.

Каналы вентиляции монтируются при заливке фундамента. Для их образования используются асбоцементные или пластиковые трубы. Расстояние от земли до воздуходувки не менее 15 сантиметров.


Специфика вентиляции в бане в паре

Вентиляция в парилке должна работать во время банной процедуры. По окончании парилку обычно проветривают, открыв двери машины, чтобы как можно быстрее удалить влажный пар из помещения.

Что нужно для качественной вентиляции в ванной комнате? Схема его устройства проста: воздух должен поступать не из соседних комнат, а с улицы.


На схеме отмечено, что воздух в парилку идет из-под кожуха топки.Холодные воздушные массы быстро нагреются и не изменят температурный режим парной. Отвод отработанного воздуха выводится через канал, расположенный в дальнем углу помещения. Такая схема размещения подходит, если топка находится непосредственно в помещении в паре.

Если топка находится вне парилки и соединена с ней туннелем из фольги, расположение вентиляционных каналов следует немного изменить. Обрезанный канал располагают под полом или непосредственно над полом и удаляют его в премуторальной площадке, закрытом металлическом листе или керамической плитке.Вход закрыт решеткой.

К сведению! Обрезной канал должен быть того же диаметра, что и выхлоп.

Воздухообмен в моечной

Это влажное помещение в ванне и здесь важно учитывать движение воздушных масс таким образом, чтобы пол и стены быстро опускались, но сквозняков не было. Самый распространенный вариант вентиляции в ванне с деревянным полом — Под полом.


Воздух в пространство под полом может поступать естественным путем или с его помощью принудительно подпитывать его с улицы.

Чуть более сложная задача, если полы в моющем бетоне облицованы керамической плиткой. В этом случае потребуется установка приточной арматуры в стены.

Важно! Для улучшения вентиляции в моечной ванне используются только влагостойкие материалы. Самый практичный — пластик.

Немного о вентиляции в предбанковских помещениях

Проблема в предварительных банках такая же, как и в остальных помещениях: повышенная влажность.Требования к вентиляции вкладыша:

  • воздуховоды притока и вытяжки должны быть одного диаметра;
  • Отделка воздуховода не должна подключаться к санузлу;
  • высота вытяжного канала не менее 2 метров; №
  • В случае использования принудительной вентиляции используются влагостойкие материалы.


Мнение специалиста

Спросите специалиста

«Для увеличения скорости воздухообмена используйте осевой вентилятор, создающий зону низкого давления и втягивая атмосферные потоки в помещение.

Несколько советов по обустройству графов:

  1. В этом помещении не стоит устанавливать глухие окна. Один-два форточки существенно упростят процесс вентиляции.
  2. Предварительно триббон ​​следует тщательно утеплить, чтобы не допускать перепада температуры и образования конденсата.
  3. Вентканалы не должны соответствовать парам.

Размеры пребанкира рассчитаны по формуле 1,5 кв.м.× 1 человек.

Как сделать вентиляцию в бане своими руками

Современные производители предлагают широкий ассортимент готовых жилых гарнитуров. Вы можете использовать эти предложения или создать систему самостоятельно. Возможны три варианта организации воздухообмена:

Опция Описание
Natural Работает из-за разницы внутри помещения и снаружи. Обрезанный канал располагается у пола, вытяжной — у потолка.Не требует специального оборудования, но может спровоцировать возникновение сквозняков. При такой системе важно тщательно герметизировать и утеплить комнату.
Комбинированный В вентиляторах используются вентиляторы для ускорения воздухообмена. Такие системы особенно хорошо показали себя в парилке. Для установки необходимо будет купить специальное оборудование и подключить его к источнику питания.
Механический Для управления используются высокопроизводительные системы, датчики и контроллеры.Требуется регулярное обслуживание И стоит дороже, чем у всех.

Выбор между этими тремя видами воздухообмена зависит не только от финансовых возможностей владельца ванны, но и от типа конструкции. Правильная вентиляция В бане учитываются материалы стен и пола, расположение отопительных приборов, размещение бани относительно других построек на участке.

Каркасная ванна

Вентиляция B. Каркасная ванна Должна быть оборудована таким образом, чтобы не нарушать многослойную структуру стены.Каркасные конструкции отличаются полной герметичностью, поэтому важно организовать полноценный воздухообмен во избежание появления резкости и сырости. В этом случае оправдана установка комбинированной или механической вентиляции.


Важно! Места крепления воздуховодов следует проложить еще на стадии проектирования.

Расположение вентканалов в каркасной ванне традиционно внизу обтяжного потока, в противоположном углу — вытяжного.

Деревянная баня

Дерево — экологически чистый материал, который сам по себе «дышит». Зазоры между бревнами также способствуют естественной вентиляции в запрете от распила. Но следует учитывать, что баня — это помещение с особыми условиями эксплуатации, поэтому нельзя ограничиваться естественными условиями воздухообмена.



Мнение эксперта

Инженер-проектировщик Овик (отопление, вентиляция, кондиционирование) ООО «АСП Северо-Запад»

Спросите у специалиста

«Мнение о том, что в деревянных банях необходимо устанавливать нестандартные окна. , маленький размер по ошибке.Стеклопакеты должны быть качественными и экономить тепло — это единственное требование. «

Естественная вентиляция Б. Деревянная баня Можно немного улучшить использование принудительной подачи воздуха в пару. В остальном сруб сам неплохо справится с поставленной задачей.

Баня из кирпича и камня

Кирпичные и каменные постройки отличаются прочностью, сами стены устойчивы к воздействию влаги, но обычно изнутри отделаны натуральным хлопком, и этот материал нужно защищать.Если в кирпичной бане нет хорошей вентиляции, материал оболочки неизбежно покроет плесень и деформируется. Чтобы этого не произошло, необходимо распределять потоки воздуха таким образом, чтобы они проникали в материал обшивки. Для этого закрепите отделочный материал на обрешетке и оставьте отверстия для притока воздуха. Чтобы воздух попадал в вентиляционные прорези, используются небольшие вентиляторы. Такой прием гарантирует отсутствие резкости и сырости.


Важно! Герметичность кирпичной кладки. Позволяет использовать вентиляцию большего диаметра, около 20 сантиметров.

Что такое мочалка и как ее использовать в бане

Это разновидность естественного воздухообмена, которая часто используется в шведском языке. Схема вентиляции Баста в бане:


Установка данной системы предельно проста и не требует специальных инструментов и знаний. Подающая труба из нержавеющей стали монтируется по диагонали от топки в двадцати сантиметрах от пола. Вторая труба проходит прямо над печью в стене. На обоих воздуховодах установите заслонки для вытекания.

В сауне такая система работает безотказно. А вот использование его для классической русской бани следует тщательно продумать. В русской бане всегда используются влажные пары, но температура воздуха ниже, чем в сауне. Использование вентиляционного Луба в русской бане может привести к неоправданной потере драгоценного тепла. Чтобы избежать потерь, нужно использовать клапаны. Во время банных процедур они закрываются, а после них в процессе раскрываются заслонки.

К сведению! Если во время отжимов открывать заслонки, температура в парилке будет подниматься намного медленнее.К тому же увеличится расход топлива. А если не открывать, может скапливаться углекислый газ.


Следует отметить, что Лыко будет работать долго и надежно, не требует обслуживания и ремонта. Из недостатков такой техники нужно упомянуть, что в ветреные дни в паре будет сильная сквозняк. Кроме того, в Басте не предусмотрено использование фильтров для очистки воздуха.

Устройство вентиляции в бане: оборудование оборудование

В зависимости от принципа вентиляции подбираются комплектующие для ее установки.Рассмотрим отдельные элементы систем, которые могут пригодиться для бани.

Окно в ванне: Где найти как установить

Окна являются важным элементом не только освещения, но и вентиляции конструкции ванны. В первую очередь, стоит ли делать окно в парилке? Бытует мнение, что окно в парилке отрицательно скажется на сохранении пара и температуры. Но, с другой стороны, без окна качественную парилку после банной процедуры сложно проветрить.


Опытным покупателям рекомендуется установить в парилке два окна. Ставится над полками. Если вы остановились и парам стало жарко, или во время процедуры кому-то стало плохо — откройте окно и проблема будет решена. Если между запусками ванна работает постоянно, это окно используется для быстрого изменения атмосферы в помещении. После такого произвольного проветривания духовка снова тает, и температура быстро приходит в норму.

Второе окно находится под полками. С его помощью можно быстро просушить кладку. Он получается очень маленьким и непрозрачным.


Важно! Окна в ванной должны открываться внутрь. Это требует безопасности.

В мойке окна тоже используются для вентиляции, а также для аварийной эвакуации при пожаре. Так что его размер должен быть таким, чтобы человек мог втиснуться в кадр.

Еще один важный вопрос: можно ли использовать в ванной пластиковые окна? В стиральной машине, конечно, можно.Но в парилке, если «догнать» температуру до сотен градусов, пластик может начать выделять ядовитые вещества и деформироваться. Для оконных рам в парилке используют несмолистую древесину.

К сведению! Для купания ветров лучше использовать стеклопакеты с двойным стеклопакетом и надежной герметизацией.

Вы можете быстро освоить установку окон в бане своими руками, она ничем не отличается от установки окон в доме.

Вентиляторы и системы с ними

Для нагнетания воздуха потребуются следующие компоненты:

  • решетка;
  • клапан вентиляции;
  • улов;
  • воздуховод;
  • москитная сетка;
  • вентилятор.

Решетка и сетка предотвратят попадание насекомых и домашних грызунов в воздуховод. Учитывая специфику эксплуатации помещения, в решетках используется металл, а решетки — из дерева или стойкого к высоким температурам пластика.Для воздуховода используются оцинкованные трубы или гофрированные трубы. Не рекомендуется использовать пластиковые трубы в парилке, они не приспособлены для работы в высокотемпературном режиме.


Специалисты рекомендуют устанавливать его в один канал, то есть например только в питании. Вентиляторы для ванны должны быть изготовлены из жаропрочных материалов, а все части ее механизма должны быть надежно герметизированы.

Видео: как сделать беспламенный вентилятор своими руками

Клапаны вентиляции

Эти простые устройства устанавливаются в приточно-вытяжном канале.Размер, форму и дизайн клапана можно подобрать в соответствии с интерьером помещения. В продаже есть две основные разновидности клапанов — они обозначаются аббревиатурами KIV (клапан инфильтрации воздуха) и CPV (клапан принудительной вентиляции).

Принцип их работы один, внешне одинаково мало отличаются. Клапан для ванны несложно установить самостоятельно. Его фундамент можно укорачивать в соответствии с толщиной стены. Наружная часть клапана имеет наклонные жалюзи, не пропускающие дождевую нить в вентиляционную систему.В салоне есть оголовье и мембраны для тепло- и звукоизоляции. Все клапаны имеют антимоскитные сетки.


Настенный вентиль

Несколько советов по установке вентилей:

  • подобрать вентиль для ванны из жаропрочных материалов; В несущие стены обычно устанавливаются клапаны
  • ; №
  • не устанавливайте вентиль в стенах, которые выходят в уличный туалет или мусорный бак.

Изготовление и оформление в бане

Изготовление в банях бывает круглой, квадратной, прямоугольной формы.Их устанавливают в толще фундамента и на крышу.

Розетка размещена равномерно на расстоянии 2 метра. Если в основании есть какие-то внутренние перегородки, то их монтируют в них. Эти простые вентиляционные каналы также устанавливают решетки для защиты от мышей.

Некоторые мастера советуют закрывать изделия на зиму, герметично забивая их тряпкой или мешками с песком. Такой подход чреват образованием повышенной влажности в подполе и быстрой намоткой древесины.

Как сделать досын в бане в следующем видео:

Режущий прибор в бане

Если баня на участке пристроена к жилому дому, вытяжка устанавливается таким образом, чтобы воздух двигался из корпус к бане, а не наоборот. Профессионалы не рекомендуют устанавливать вытяжку прямо под потолком. При таком расположении вытяжного отверстия в помещении будет ходить сквозняк.

Схема чертежа в бане своими руками:


Как сделать вытяжку в баню в этом видео:

Вентиляция в бане своими руками: пошаговая инструкция с фото

Установка вентиляции в бане своими руками дело не сложное.В самом простом варианте потребуются только асбоцементные трубы и решетки, которые можно подобрать в соответствии с диаметром канала.

Предлагаем вам мастер-класс, как сделать вентиляцию в бане своими руками с помощью приточного клапана (Если стены выполнены по каркасной технологии):

Такие клапаны можно установить в моечной и предбанковской.

Подведем итоги

Качественный воздухообмен — важный аспект купания. Без него ваша конструкция долго не прослужит.Стены и пол покроются плесенью, доски быстро вращаются. Вентиляцию в бане сделать своими руками несложно. Вы можете организовать естественный приток воздуха или активировать его с помощью вентиляторов. Лучше всего организовать движение воздушных масс не только непосредственно в самом помещении, но и под полом, и за стенами стен. Так вы гарантированно сэкономите материалы и обеспечите комфортный климат в бане.

Оформление вытяжной вентиляции в гардеробной своими руками.Вентиляция ванны

Температурный фон и высокая влажность в бане создают благоприятные условия для расселения всевозможных вредных микроорганизмов. Среди них бактерии, вирусы, плесень, разрушающие древесину и легочную систему любителей банных процедур. Грамотно сделанная вентиляция в бане избавит от вышеперечисленного негатива. Как это сделать?

Мы расскажем все о правилах организации систем вентиляции для сушки влажных помещений. Использование достоверной информации поможет вам разработать и реализовать безупречный проект вентиляции.Представленные для рассмотрения данные основаны на строительных нормах и правилах и практическом опыте строителей.

В статье подробно описаны методы построения систем вентиляции, предназначенные для удаления взвешенной в воздухе воды, осушения отделки и несущих конструкций. Описываются материалы и комплектующие, необходимые для их устройства. Фото-приложения и видеоуроки помогут освоить сложную тему.

Баня нуждается в регулярном обновлении воздуха. Это требование безопасности для людей, принимающих банные процедуры.Также правильная вентиляция может продлить срок службы до 50 лет и более.

Тип системы вентиляции подбирается индивидуально и зависит от места расположения, размеров сооружения и материалов, из которых изготовлено строительство.

Схемы вентиляции бани

По принципу действия все существующие системы вентиляции делятся на естественные, принудительные и комбинированные. В первом случае вентиляция происходит за счет произвольного потока уличного воздуха, перемешивания его в помещении и естественного вытеснения выхлопа через отверстия.

Галерея изображений

Если есть изоляция, то необходимо установить контррешетку для обеспечения вентиляции между изоляцией и другими слоями крыши. Также его используют для вентиляции стеновых конструкций, чтобы в толще слоев не образовывался конденсат.

Для сушки полов используйте залповую вентиляцию или оборудуйте вентилируемый пол. Этот вариант следует учитывать еще на этапе строительства. Для этого выполняют черновой пол, аккуратно залив бетон под откос, а чистовой пол делают из древесных плит, оставляя между ними небольшие зазоры.Такой пол обеспечивает быстрое удаление лишней влаги.

Важно правильно организовать вентиляцию во всех помещениях бани. Особое внимание следует уделить умывальной / душевой, где повышенная влажность грозит образованием плесени и грибка

Все ванные комнаты нуждаются в вентиляции, в том числе:

  • моечная;
  • раздевалка / комната отдыха;
  • прочие помещения.

Чтобы организовать правильную вентиляцию, необходимо выбрать оптимальную схему, соответствующую требованиям и условиям конкретной бани.Важно помнить, что свежий воздух должен подаваться во все помещения и удаляться из всех.

Строят вентиляционные каналы, делают приточно-вытяжные отверстия в стенах или монтируют целую систему воздуховодов — все очень индивидуально

Опытные мастера не рекомендуют прокладывать сложные системы вентиляционных каналов, предпочитая останавливаться на самом простом решении что подходит для конкретного случая. Здесь работает правило — чем проще, тем лучше. А по цене простой вариант обойдется в несколько раз дешевле.

Галерея изображений

Долговечность бани любого размера и типа зависит от грамотного строительства, монтажа печи и отделки, а также от организации системы вентиляции. Циркуляция воздуха в таком здании будет происходить в соответствии с законами физики, поэтому концепция вытяжки проста.

Что понадобится

Для его устройства должны быть сделаны отводы и отводы. На последнем свежий воздух будет проникать в помещения с улицы.При проектировании системы вентиляции такие отверстия предусматриваются практически в самом полу. Они расположены возле духовки. Это сделано для того, чтобы холодный воздух нагрелся и общая температура не упала.

Особенности конструкции

Перед тем, как сделать вентиляцию в гардеробной, необходимо учесть несколько нюансов. Среди прочего следует выделить: угарный газ, скапливающийся внутри, и перегретые влажные воздушные массы необходимо удалить из помещения. Для этого следует предусмотреть вытяжные отверстия.Они расположены чуть ниже потолка, напротив приточных каналов. В этом случае воздух сможет обновляться, не застаиваясь внутри. Вытяжка в потолке не требуется, потому что ванна быстро остынет.

Расположение выходных и входных отверстий простое. Еще больше забот доставит необходимость эффективного и своевременного удаления окиси углерода и при этом поддержания температуры, необходимой для комфортного пребывания в раздевалке.

Вентиляцию в теплой гардеробной необходимо проектировать еще до начала строительства здания. Циркуляция воздуха может быть самопроизвольной или принудительной. Какой должна быть схема — решать вам. Важно учитывать размер помещения и его функциональные особенности. Естественное движение воздушных масс можно получить за счет разницы температуры и давления снаружи и внутри. При выборе такой схемы важно правильно расположить вытяжные и приточные окна.Снизу должен поступать холодный воздух; вход следует устраивать у пола в 35 см от пола. Отток горячего воздуха будет осуществляться через вытяжку в 20 см от потолка. Такой вид воздухообмена не подходит для парилки, потому что холодный воздух будет скапливаться и застаиваться у пола, а горячий — у потолка.

Создать схему

Перед тем, как делать вентиляцию в раздевалке своими руками, необходимо спроектировать схему. Может предусматривать принудительное обустройство вытяжки.В этом случае воздушные массы будут перемещаться с помощью механизмов. С устройством принудительной вентиляции можно использовать электронику или комбинированный метод вытяжки воздуха. Выбрав первый способ, вам потребуется установить соответствующее оборудование, которое будет контролировать уровень влажности, температуры, а также отвечать за подачу и очистку воздуха. Такая сложная технологическая схема может быть дорогостоящей.

Какой выбрать тип

Комбинированный метод предполагает установку специальных вентиляторов, которые заставляют воздушные массы двигаться, обеспечивая при этом естественный воздухообмен.Если вы хотите оборудовать в гардеробной правильную вентиляцию, то необходимо создать проект, учитывающий размеры вытяжных и воздухозаборников, а также расположение окон воздуховодов. Площадь отверстий определяется с учетом объема помещения, в котором они расположены. Стандартные размеры воздуховодов от 15 до 20 см.

Если у вас есть русская баня, собранная из бруса и бревна, то лучше устроить в ней естественную вентиляцию.Он будет работать правильно и эффективно, если форточки расположены с учетом расчетов, а их размеры соответствуют объему помещения.

Если вам интересно, как правильно проветрить гардеробную, то важно учитывать тип постройки. Если это герметичный каркас, то лучше использовать принудительную систему. В этом случае в наружной стене должен быть вход, который заполняется нагнетателем. Когда предполагается построить баню из пеноблока или кирпича, вентиляция должна быть исключительно принудительной.

Техника выполнения работ по устройству вентиляции в полу

Воздухообмен также может быть обеспечен за счет вентилируемого пола. Если покрытие деревянное и постоянно контактирует с водой, то через пять лет эксплуатации оно придет в негодность. В связи с этим важно соблюдать требования к вентиляции.

В основании ванны следует сделать небольшие вентиляционные отверстия для оттока воздуха. Пол застилают таким образом, чтобы между досками оставались сантиметровые зазоры.Приемные отверстия следует прокладывать параллельно стенам, защищая их от грызунов решетками.

При наличии духовки в гардеробной

При обустройстве вентиляции в гардеробной своими руками следует учитывать, что в этом помещении иногда устанавливают печь для обогрева. Чтобы он выполнял роль дополнительной вытяжки, готовый пол следует укладывать выше уровня воздуходувки. После завершения всех банных процедур двери лучше оставить открытыми до полного высыхания пола.

Метод работы

Если вы хотите обеспечить эффективную вентиляцию теплой гардеробной, убедитесь, что в комнату поступает и выходит равный объем воздуха. Интенсивность вентиляции можно регулировать с помощью заслонок. Если их закрыть, можно быстро прогреть комнату.

Снаружи устанавливается вытяжной воздуховод, расположение дефлекторов над верхней точкой кровли должно быть 0,5 м. Это требование предписывается механическим воздухообменом. Обустраивая вентиляцию в гардеробной бани, необходимо создать движение потоков из умывальных в гардеробную, тамбур и санузел.В 2 м от нулевой отметки необходимо установить вентиляционную решетку, которая обеспечит приток воздуха при принудительном контуре.

Важно еще на этапе планирования продумать отток влажного воздуха из зоны отдыха через раковину или ванную комнату. В бане может быть водонагреватель, работающий на газе. На отдельных трассах важно предусмотреть выхлоп от него. Кислородный воздух должен поступать в парилку через вентиляционный канал. Этот канал должен находиться рядом с духовкой, снимается 0.5 м от этажа.

Для обогрева вспомогательных помещений следует использовать высокую температуру воздуха из парилки по линиям. Отводные воздуховоды следует прокладывать в зоне отдыха и гардеробной, где можно будет поддерживать комфортные условия.

При устройстве вентиляции в гардеробной бани своими руками придется установить вытяжной канал с вентилем в верхней части помещения. Важно правильно определить площадь автомобильных дорог.Сечение воздуховода и форточки определяется размерами парилки. На кубический метр объема должно приходиться 24 см 2 площади вентиляционного канала.

Чтобы в отапливаемом помещении было комфортно, воздухообмен должен быть предусмотрен пятикратным. Это говорит о том, что воздух необходимо обновлять 5 раз каждый час. Если вы хотите увеличить срок службы ваших полов, важно обеспечить эффективный воздухообмен. Для этого в цокольном этаже здания просверливаются каналы.

Указывает на неправильно оборудованную систему вентиляции

Если вы хотите произвести вентиляцию в ванной своими руками, вы должны иметь возможность определить, правильно ли работает система. На ошибки при установке указывает влага в виде конденсата, который скапливается на потолке и стенах. Если на выхлопной трубе есть жирные отметины, это тоже говорит о неэффективности вентиляции.

При появлении в помещении неприятного и затхлого запаха вы сразу поймете, что влага удаляется не так, как нужно.Чтобы проверить его работоспособность, принесите горящую спичку. Если пламя не отклоняется в сторону, то необходимо произвести доработку системы вентиляции.

Выполнение отверстий для вентиляции

Если вы уже выполнили внутреннюю и внешнюю облицовку стен, но не проделали вентиляционные отверстия, то нужно немедленно приступить к работе. Сначала делается разметка на внутренней обшивке. На этом этапе важно знать, где будут располагаться бороздки, каковы их параметры и размеры.Приточные отверстия должны располагаться за печью, на расстоянии 30 см от пола. С противоположной стороны под потолком делают вытяжной канал.

На этом этапе нужно подготовить металлические решетки и воздуховоды. Это позволит контролировать размеры воздуховода и не делать лишней работы. Вентиляция в гардеробной может быть естественной. Если вы решили действовать по описанной схеме, следующим шагом будет подготовка длинномерного сверла по дереву. В центральной точке форточки следует просверлить сквозное отверстие изнутри комнаты.Выход дрели снаружи будет центром воздушного потока. Вокруг нарисуйте размеры отверстия. Обшивка снимается в отмеченных границах. Если постройка обшита вагонкой, нужно только демонтировать рейки. Если снаружи использовались стальные листы, понадобится болгарка.

При повреждении деталей обивки их следует отремонтировать. По контуру вентиляционного канала необходимо проделать сквозные отверстия, которые будут располагаться максимально близко друг к другу.В этом случае необходимо следить за тем, чтобы сверло располагалось перпендикулярно поверхности. Такие же пазы просверливаются по всей площади воздуховода. Чем их будет больше, тем проще будет проделать дыру в стене.

Следующим шагом при вентиляции в раздевалке является удаление перемычек между отверстиями с помощью стамески или стамески. Проделать сквозное отверстие с одной стороны стены не получится, потому что получить использованный инструмент довольно проблематично.Часть работы должна выполняться изнутри гардеробной, а другая — снаружи. Не стоит слишком тщательно выравнивать основание канавок, важно, чтобы воздуховод мог входить в канал. На подготовку этих отверстий уйдет много времени. Даже если специалист работает, он может делать только два эфира в день. Затем можно приступать к установке воздуховода и решетки.

Работы на воздуховоде

Для этого подойдут трубы из оцинкованного металла или пластика.Длину можно определить, учитывая длину прохода. Решетка должна соответствовать размеру отверстия. Для регулировки эффективности вентиляции на решетке должна быть заслонка.

При вентиляции в раздевалке на следующем этапе следует утеплить плоскости бороздок минеральной ватой, уложив ее в один слой. На подготовленное место устанавливается воздуховод. Чтобы надежно закрепить трубу, используйте строительную пену. Как только он застынет, его излишки срезают.

При наличии утеплителя между облицовкой и стеной щель обрабатывается пеной. Это закроет прорезь и предотвратит попадание жидкости на древесину. Сверху устанавливается решетка. Способ его крепления будет зависеть от того, из какого материала сделаны стены. Можно использовать саморезы, силиконовый герметик или другой крепеж. Вентиляцию в гардеробной можно дополнить вентилем. Крепится она так же, как и решетка.

Наконец

Если правильно организовать воздухообмен в гардеробной, можно продлить срок эксплуатации отделочных материалов и обеспечить комфортные условия для пребывания посетителей.Только в этом случае отдых в бане может принести истинное удовольствие, а дышать в помещении будет комфортно и легко.

Приступая к непосредственному строительству ванной комнаты, необходимо четко понимать, что качественная система вентиляции — важная черта всего процесса строительства.

Как правило, такое здание необходимо периодически отапливать. Также его главная нота — длительная эксплуатация. Все время, которое вы проводите в сауне, приносит как физическое, так и моральное удовлетворение.В свою очередь, правильное оборудование системы вентиляции в предбанном помещении справляется с поставленными задачами.

Требования к оборудованию системы вентиляции гардеробной

Основные требования к вентиляции в раздевалке следующие:

  1. Система вентиляции должна обеспечивать точно такой же приток и отток воздуха;
  2. Направление воздуха должно осуществляться непосредственно из жилого помещения в подсобное помещение. Например, из гардеробной в туалет / тамбур, но не наоборот, так как в противном случае могут появиться посторонние запахи из-за того, что поток воздуха для вентиляции идет извне;
  3. Вентиляционную решетку следует устанавливать на расстоянии не менее 2 метров от земли;
  4. Направлять горячий воздух, выход которого из парилки происходит по воздуховодам.В свою очередь, это поможет вам значительно сэкономить на ресурсах. В предбанном помещении рекомендуется использовать комбинированную вентиляцию: вместе естественную и принудительную. Таким образом, можно повысить эффективность воздухообмена;
  5. Воздухообмен должен произойти трижды. Другими словами, если объем помещения составляет 5 м 3, то за один час должно пройти не менее 15 кубометров чистого воздушного потока.

Пошаговая инструкция устройства вентиляции в гардеробной

  1. Изначально следует определиться с местом расположения двери из парилки в гардеробную.Его расположение должно быть как можно ближе к духовке. В свою очередь, это то, что способно обеспечить поддержание в помещении повышенного температурного режима;
  2. Розетка прямоугольная размером 15х20 см выполняется вместе с выдвижной заглушкой, прямо на стене, противоположной парилке;
  3. Устанавливаем специальный вентилятор, который ускоряет вытяжку воздуха, а также улучшает вентиляцию в раздевалке;
  4. В случае оттока влажного воздуха по трубе, обеспечивающей оптимальную вентиляцию в раздевалке, вместо выхода с вентилятором следует установить вытяжную трубу;
  5. Далее прорезаем выходное отверстие для воздуха на высоте 0.5 м над уровнем пола;
  6. Обустроим вентканал под напольным покрытием гардеробной (если топка выходит в гардеробную).

Дополнительная система вентиляции в гардеробной происходит через проем, расположенный на высоте 0,5 м от уровня напольного покрытия. Прямой отвод воздушного потока осуществляется через вентиляционную трубу или дымоход печи, а также оборудованное окно в оконный проем гардеробной.

Определить неправильную установку вентиляционной системы можно по следующим признакам:

  • Наблюдается скопление (конденсация) влаги на стенах или потолке;
  • выхлопная труба не имеет жирных следов;
  • в комнате затхлый и неприятный запах;
  • , поднеся горящую спичку прямо к вентиляционному отверстию, можно заметить, что пламя не отклоняется в сторону.

Всегда следует помнить, что правильно оборудованная система вентиляции способна обеспечить не только длительную работу бани, но и благотворно скажется на здоровье людей, принимающих водные процедуры.

В процессе строительства гардеробной очень важно позаботиться о качественном выполнении утепления помещения, а также гардеробной и других помещений бани. Обратите внимание, что в этом помещении должен быть комфортный температурный режим, а также полное отсутствие сквозняков. Позаботьтесь о том, чтобы в комнате было достаточно места. Таким образом, у одного человека должно быть около 1,3 м2 площади. В свою очередь, меньшие объемы могут доставить значительные неудобства.

Предбанное помещение — довольно важное помещение для бани в целом. Поэтому постарайтесь сделать его не только максимально функциональным и комфортным, но также следует помнить о таких аспектах, как установка вентиляции, а также потолка и стен.

Баня, которую используют только летом, может обойтись без утеплителя. Однако изоляция, а также вентиляция в гардеробной и ванне необходимы, если эти помещения используются круглый год.

Вентиляция воздуха позволит избежать воздействия повышенной влажности (плесень, грибок), что позволит уберечь древесину от гниения и продлить срок эксплуатации бани. Система вентиляции также обеспечивает быстрый прогрев парилки.

Обустройство гардеробной

Помещение должно быть достаточно теплым, поэтому поверхности, включая стены, пол и потолок, необходимо будет утеплить. Также нужно организовать систему отопления и приточно-вытяжной вентиляции.

Этаж в раздевалке

Чтобы не портить ощущения после ванны, пол в гардеробной необходимо сделать утепленным. Обычно в качестве напольного покрытия используется шлифованная и пропитанная древесина. Специальная обработка древесины предотвращает рост плесени и грибка, которые могут появиться в условиях повышенной влажности.

Утепление пола осуществляется по следующей схеме:


Гардеробная потолочная

Утепление потолка выполняется по тем же принципам, что и утепление пола.Однако выбор утеплителя здесь более разнообразный и позволяет использовать как дешевые, так и дорогие материалы. Базальтовая вата признана оптимальным вариантом, так как отличается высокой пожаробезопасностью и влагостойкостью.

Основное назначение утепления потолка — уменьшение теплопотерь, так как нагретый воздух направлен вверх. Исходя из этой цели, для отражения тепла мы используем фольгированный полиэтилен, швы которого обработаны армированной лентой. Крепим полиэтилен к деревянным брускам к потолочному перекрытию.Обшиваем потолок вагонкой 120 мм.

Стены гардеробной

Утепление внутренних стен своими руками выполняем по следующей схеме:


Утепление снаружи делаем так:

  1. Используем обрешетку из бруса по высоте стены. Снизу и сверху кладем доски, к которым металлическими уголками прикрепляем бруски.
  2. Укладываем минеральную вату между планками по краю.
  3. Укладываем пароизоляцию, а стыки проклеиваем скотчем.
  4. Сверху устраиваем еще одну обрешетку для облицовочных работ.

Окна могут быть любого размера. Оптимальный вариант — двойная деревянная рама или стеклопакет.

Причины образования конденсата в раздевалке

В результате разницы температур в раздевалке и парилке появляется конденсат.

Следующие факторы приводят к образованию конденсата:

  • в раздевалке слишком холодно;
  • система вентиляции оборудована неправильно;
  • : внешняя температура слишком низкая.

Таким образом, для решения проблемы конденсации необходимо обеспечить качественное отопление и вентиляцию.

Система вентиляции в раздевалке

Функционирование вентиляции в гардеробной обеспечивается как потоком воздуха через оконные и дверные проемы, так и через специальные вентиляционные отверстия, сделанные в дереве. Регулировка расхода воздуха осуществляется специальными задвижками.

Размер форточки обычно 15-20 сантиметров.Нижний воздуховод расположен примерно в 50 сантиметрах от пола и недалеко от камеры сгорания. Второе вентиляционное отверстие должно быть с противоположной стороны, примерно в 2 метрах от уровня пола.

Принудительную вентиляцию помещения можно создать с помощью вентилятора, установленного в вытяжном отверстии. Такой прибор сделает удаление влажного воздуха более интенсивным.

Отопление гардеробной

Идеальная схема, если одна из стен кирпичной печи уходит в гардеробную.В этом случае нет необходимости создавать отдельное отопление в гардеробной. Однако для обогрева всех помещений в сауне небольшой каменки будет недостаточно. В такой ситуации можно использовать любой из следующих видов обогрева:

  1. Можно использовать трубы, которые проложены через камеру сгорания к отсеку с камнями. Суть затеи: горячий пар, после обливания водой камней в раздевалку поступает воздух, а сам пар остается внутри парилки.
  2. Возможна установка системы воздуховодов, проходящих через все помещения бани и снабженных клапанами.
  3. Если позволяет площадь гардеробной, можно установить дополнительную духовку.

Совет! Для предотвращения гниения древесины рекомендуется сушить ее после каждого обильного увлажнения.

Таким образом, чтобы избежать чрезмерного увлажнения и образования конденсата, недостаточно просто проветрить гардеробную. Необходим комплекс мероприятий, где помимо вентиляции будет обеспечено качественное утепление помещения.

Грибок, плесень, неприятный запах — спутники сырых помещений без циркуляции воздуха. Чтобы парились на пользу здоровью, вентиляция в бане должна быть сделана правильно.

Все составляющие банного комплекса — парилки, умывальники, гардеробные — имеют свои особенности, свои требования к температурному режиму, к вентиляции.

Самым сложным и опасным помещением является парилка, где такие факторы, как угарный газ и перегретый воздух без воздухообмена, могут нанести вред здоровью.

Существуют основные требования к циркуляции воздуха и воздухообмену при строительстве как жилых, так и нежилых зданий.

Еще на стадии проектирования проекта необходимо учитывать следующее:

  1. Обязательное наличие циркуляции — приток и отток воздуха, производимый в равном количестве и в нужном направлении.
  2. Стояк вытяжной вентиляции устанавливается над крышей, как при принудительной, так и при естественной вентиляции, как при установке снаружи, так и внутри помещения.
  3. При принудительном воздухообмене воздухозаборник расположен на высоте не менее 2 метров от уровня земли.
  4. Для правильной вентиляции бани вытяжка из раздевалки проложена через моечный отсек.
  5. При использовании газового прибора для нагрева воды вытяжной канал для него выполняется отдельно.
  6. Рекомендуется использовать горячий воздух, выходящий из парной, для нагрева других компонентов бани.
  7. Комбинация систем принудительной и естественной вентиляции увеличивает эффективность воздухообмена.
  8. Приток и вытяжка воздуха в течение часа должны быть в 2-3 раза больше объема для всех помещений бани, а для парилки — в 5-10 раз.

Вентиляция паровой бани

Вентиляция парилки бани обычно осуществляется естественным воздухообменом. Для этого достаточно проделать в комнате 2 отверстия.

Первый расположен ближе к полу, через него будет поступать свежий, более холодный воздух. Причем размещение делают ближе к каменке — плите, электрическому или газовому прибору.Холодный воздух быстро прогревается, насыщается углекислым газом, влагой и, как загрязненный воздух, выходит через второе отверстие, расположенное на противоположной стене под потолком.

Вентиляция парилки в бане производится для повышения комфорта вашего пребывания.

В нужный момент отверстия можно закрыть клапанами, температурный режим довести до необходимого значения и снова открыть. Человек, проходящий процедуру, сам регулирует вентиляцию.

Для равномерного прогрева всей парилки рекомендуется делать не один вытяжной патрубок, а два.

Нижний колпак размещается под верхним отверстием на расстоянии до 1 метра и соединяется с ящиком.

Вентиляция в бане: устройство, виды, особенности монтажа своими руками

При обогреве парилки оба отверстия закрываются защелками. При достижении необходимой температуры открывается нижний клапан. Воздух хорошо перемешивается и при этом не остывает так быстро, как если бы было открыто только верхнее отверстие. После процедур оба клапана открываются. Помещение полностью вентилируется.

Вентиляция в сауне и паровой бане хорошо работает в парилке, если вы используете вентилятор, установленный в вытяжном отверстии.

Тогда приток располагается над топкой, а отвод выполняется чуть ниже. Такая система работает качественно, помещение прогревается быстро и главное равномерно. Вентиляция в деревянной бане (русской) осуществляется естественным путем через щели между нижними краями постройки. Для улучшения воздухообмена внешняя дверца открывается на короткое время, а сам процесс циркуляции осуществляется через нагнетатель печи.

Он расположен чуть ниже уровня пола, а обогреватель устанавливается как можно ближе ко входу.

Сечение проемов для входа и выхода воздуха подбирается в зависимости от объема помещения. При неправильно подобранных габаритах вытяжной и приточной вентиляции в бане может появиться повышенная влажность, что приведет к размножению болезнетворных бактерий, грибков или, наоборот, появятся сквозняки, и температуру не удастся поднять до необходимого уровня.

Вентиляция в фундаменте ванны

Вентиляция в фундаменте бани закладывается при строительстве здания.

Отверстия для подачи воздуха расположены напротив друг друга и закрыты для предотвращения попадания мусора решетками. Выходы для притока воздуха монтируют также в полу помещения, размещая их на противоположных концах. Циркуляция происходит естественным путем.

Вентиляция в раздевалке

Вентиляция в гардеробной бани осуществляется с учетом правильного направления воздухообмена.

Поток должен двигаться в сторону тамбура или туалета, чтобы, во-первых, неприятный запах сточных вод не проникал в гардеробную, а во-вторых, чтобы отсекать холодный воздух от входной двери.

Вентиляция в раковине (мойка)

При выборе системы вентиляции в ванне необходимо учитывать особенности помещения с избыточной влажностью. Влага и конденсат быстро разрушают отделочные материалы. Отвод воды осуществляется в канализацию, приток воздуха осуществляется через отверстия в полу, вытяжка размещается под потолком.

Вам нужна вентиляция в сауне?

Конденсат на стенах и потолке, затхлый запах — признаки отсутствия циркуляции воздуха. А показатель неподвижности — непоколебимое пламя спички, поднесенной к выхлопному отверстию. Отсутствие воздухообмена способствует процессам гниения, разрушения отделочных материалов. Попариться «на здоровье» и комфортно не получится. Поэтому необходимо устраивать вентиляцию.

Вентиляция с естественной циркуляцией воздуха

Аэрация

Самый простой и дешевый способ сделать вентиляцию в бане — это устройство естественной циркуляции воздуха, не требующее покупки и установки дорогостоящего оборудования.

Все функциональные зоны бани объединены общей системой вентиляции с выходом основного стояка на крышу. При этом стараются почаще проветривать все помещения. По принципу конвекции теплое вещество легче холодного. Вентиляция в парилке осуществляется по основным законам физики. Влажная теплая среда заменяется потоком свежего воздуха.

Так происходит естественная циркуляция. Самопроизвольная аэрация происходит во всех областях ванны.Холодный воздух просачивается через щели в рамах, дверных проемах, строительных конструкциях, вытесняя теплую загрязненную среду. В холодное время года, когда разница температур внутри и снаружи максимальна, воздухообмен увеличивается.

Ветровое давление

Давление ветра также влияет на микроклимат в помещении.

Роль естественной вентиляции в бане играет значительный перепад давления с наветренной (зона высокого давления) и подветренной (вакуум) сторон здания при высоких скоростях ветра.

Свежий воздух поступает через щели в строительных конструкциях. Недостаточно построить здание из бруса и разместить в нем банный комплекс. Это здание необходимо герметизировать и утеплить. Проветривание каркасной бани нельзя проводить из-за притока холодного воздуха из щелей, что вызывает сквозняки в помещениях, не способствует комфортности принятия водных процедур.

Принудительная вентиляция в бане

Если естественная вентиляция недостаточна, то через короткий промежуток времени в помещении будет скапливаться отработанный воздух, продукты, выделяемые организмом человека под воздействием высоких температур.

Тут нечем будет дышать. В этом случае применяется принудительная вентиляция. Рассмотрим несколько видов принудительного воздухообмена.

Выхлопная система

Вентиляция в моечной ванне состоит из вентилятора и, возможно, очищающих фильтров.

Отработанный воздух проходит через выпускное отверстие с установленным в нем вентилятором. Такая система эффективна для туалета, бассейна.

Если для удаления сточных вод в ванне используются только вытяжные вентиляционные устройства, то это приводит к созданию зоны пониженного давления, куда сразу устремляется холодный воздух.

При повышенной циркуляции воздуха более 0,3 м / с возникают сквозняки.

Система снабжения

Внедрение системы приточной вентиляции в банях позволяет исключить несанкционированный доступ к холоду. Его основная составляющая — вентилятор, который нагнетает свежий воздух, увеличивает давление, выдавливает вытяжную среду через вытяжные отверстия, щели под дверьми, в щели стен и потолка.

В сочетании с нагревателем становится возможным подавать теплый поток.При необходимости его можно пропустить через очищающие фильтры.

Приточно-вытяжная система

Правильная вентиляция в бане заключается в совмещении приточной и вытяжной систем. Причем объемы закачки и удаления должны быть равными. Воздух из помещений с повышенным давлением будет перетекать в участки с выбросами.

В туалете, расположенном в банном комплексе, в обязательном порядке создается пониженное давление, чтобы неприятный запах не распространялся на другие помещения.

Принудительная вентиляция бань и саун может быть организована следующими способами:

  1. Полная замена. Воздушный поток вытесняет загрязненный воздух через обратные клапаны.
  2. Смешивание свежих и использованных сред. В верхней части помещения устанавливаются диффузоры, через которые воздух от приточного вентилятора проходит и смешивается с загрязненной средой ванны.

    Тираж улучшается.

  3. Восстановление. Для обогрева и вентиляции бани используется энергия нагретого воздуха, который является теплоносителем.Проходя через теплообменник (рекуператор), он отдает тепло, которое возвращается в технологическую цепочку.

К вентиляции паровой бани предъявляются повышенные требования. Это связано с возможностью превышения допустимой концентрации окиси углерода и перегрева воздуха, что приводит к прямой угрозе жизни человека, но не к получению какой-либо пользы от банных процедур.

Для предотвращения затхлости, сырости, застоя воздуха в бане все помещения комплекса должны быть оборудованы вентиляцией.

Правильно подобранная система позволит проводить процедуры с комфортом.

← Вернуться ко всем статьям

Как работает вентиляция в бане
Способы устройства воздухообмена
Как тип постройки бани влияет на тип системы вентиляции
Особенности и тонкости проектирования вытяжки
Организация системы вентиляции в русской бане
Схемы устройства вытяжки для ванна

Полноценное и долговечное функционирование бани любого типа и размера зависит не только от грамотного строительства здания, его отделки и установки печи, но и от организации системы вентиляции.

Как работает вентиляция в бане

Циркуляция воздуха в ванне, как и в любом другом помещении, происходит по законам физики, так что концепция вытяжки довольно проста.

Для его устройства необходимо сделать два типа отверстий:

Свежий воздух поступает в здание с улицы по приточным каналам. Как правило, при проектировании системы вентиляции внутри бани такие отверстия предусматриваются практически на самом полу возле печи.

Это сделано для того, чтобы холодный воздух от печи быстро нагревался и общая температура внутри бани не падала.

Вытяжные отверстия сконструированы таким образом, чтобы угарный газ, накапливающийся внутри помещения, и перегретый влажный воздух могли удаляться из помещения. Их ставят чуть ниже уровня потолка напротив приточных каналов, чтобы воздух мог беспрепятственно обновляться и не застаивался внутри ванны.

Однако делать отверстие в самом потолке для вытяжки не стоит, так как в этом случае ванна очень быстро остынет.

Можно сказать, что сама компоновка приточных и выпускных форточок не представляет особой сложности. Гораздо большее беспокойство вызывает необходимость своевременного и эффективного удаления скоплений угарного газа в парилке и при этом поддержания температуры на высоких значениях, необходимых для комфортного пребывания в парилке.

Кроме того, нужно продумать, как сделать вентиляцию в раздевалке, душе и комнате отдыха, чтобы в них было приятно и не холодно находиться во время перерыва после парилки.Так что следует заранее проработать схему вентиляции в гардеробной бани, если вы планируете проводить строительные работы самостоятельно.

Методы устройства воздухообмена

Циркуляцию воздуха в ванне можно осуществить двумя способами:

Решая, как сделать вентиляцию в гардеробной своими руками, нужно учитывать размеры самой комнаты и ее функциональные особенности.

Естественная вентиляция

Естественное движение воздуха достигается за счет разницы температуры и давления внутри здания и снаружи.

Обустраивая такую ​​вентиляцию в гардеробной бани, нужно правильно разместить приточно-вытяжные окна. Оптимально, если холодный воздух поступает снизу, через проход, расположенный в 25-35 см от пола в непосредственной близости от печи. Вытяжной горячий воздух будет выходить через вытяжку на высоте 15-20 см от потолка.

Стоит отметить, что часто такой вид воздухообмена не подходит для парилки, так как холодный воздух застаивается и скапливается у пола, а самый горячий — у потолка.

Создать оптимальную циркуляцию воздуха в этом помещении естественным путем достаточно сложно, хотя если очень постараться и правильно расположить все элементы системы вентиляции, нет ничего невозможного.

Принудительное извлечение

С помощью механизмов можно нагнетать потоки воздуха внутри парилки в финской или русской бане.

Есть два типа систем принудительной вентиляции:

  1. В электронном виде … Такая система контролирует температуру воздуха, его влажность, а также автоматически регулирует его подачу и очистку. Однако установка таких сложных технологических установок может быть довольно дорогостоящей и не укладываться в бюджет.
  2. Комбинированный способ устройство вытяжки предполагает, что наряду с установкой отверстий для подачи и отвода воздуха устанавливаются специальные вентиляторы.

    Они заставляют воздушные массы двигаться, создавая ощущение естественного воздухообмена.

Как тип здания бани влияет на тип системы вентиляции

Лучше всего естественная вентиляция проводится в срубах для русской бани, если при ее обустройстве были соблюдены все технологические требования, а воздуховоды были установлены в нужных местах.

Если постройка для бани каркасного типа, то она обычно достаточно герметична. Поэтому, чтобы обеспечить лучший приток воздуха в парилку и полноценную вентиляцию, желательно установить в приточном окне нагнетательный вентилятор.

Кирпичные здания совершенно не могут дышать и не пропускают воздух. В такой бане вытяжку в раздевалке, парилке и комнате отдыха можно только принудительно.

Особенности и тонкости конструирования вытяжки

Приступая к проектированию системы вентиляции в гардеробной и других помещениях бани, следует учитывать все тонкости и особенности размещения отдельных ее элементов.

Это очень важно, ведь малейшее нарушение движения воздушных потоков из-за неправильной локализации вентиляционных окон может спровоцировать плачевный результат.

В парной может накапливаться окись углерода, что может привести к проблемам со здоровьем. Кроме того, могут возникнуть трудности с поддержанием нужной температуры. Читайте также: «Устройство вентиляции в бане — от проектирования до монтажа».

Поэтому решить, как сделать вытяжку в гардеробную, парилку и комнату отдыха, необходимо еще на этапе планирования строительства бани.

Сами проходы, по которым потоки воздуха с улицы будут попадать в парилку, гардеробную, душевую и комнату отдыха, а отработанный воздух и скопления угарного газа и пара будут выходить наружу, необходимо будет выполнить при строительстве каркас ванны.

Но дополнительные элементы в виде решеток, клапанов для регулирования интенсивности подачи воздуха, а также вентиляторы и другие механизмы устанавливаются уже в процессе отделки ванны изнутри.

Насколько эффективно будет работать система вентиляции в бане, влияют следующие параметры:

  • принцип размещения окна воздуховода;
  • размеры входных и выходных отверстий, которые рассчитываются исходя из объема помещения, в котором они расположены, и неважно, душевая это, комната отдыха, гардеробная или парилка.

Расчет размера окон для вентиляции

Размер окон для выдувания и выдувания воздуха необходимо рассчитывать исходя из размеров конкретной банной комнаты, то есть для парилки, комнаты отдыха, умывальника или гардеробной эти показатели будет иначе.

При этом не менее важно предусмотреть возможность регулировки размеров такого окна и, соответственно, мощности воздушных потоков, путем установки специальных решеток и клапанов.

Обратите внимание, что если вентиляционные каналы сделать слишком большими, температуру в помещении будет довольно сложно поддерживать на оптимальном уровне, что параллельно влечет за собой ненужное потребление электроэнергии или топлива. И отрегулировать размер зазора в воздуховоде, которым нужно открывать задвижку, будет довольно сложно.

При устройстве вентиляции в гардеробной бани своими руками следует исходить из расчетного размера окна для обдува 24 см2 на 1 кубометр помещения.

Но отверстие для продувки должно быть больше для обеспечения хорошего сцепления.

Стоит помнить, что в помещении может скапливаться слишком много угарного газа и влажного отработанного воздуха, опасного для жизни человека, если размеры окон вытяжки не достаточны для полноценной циркуляции воздушных потоков.

Принцип размещения отверстий

Замена воздуха в помещении происходит за счет постепенного подъема нагретых воздушных масс к потолку в направлении вытяжного отверстия, их выноса наружу и перетекания аналогичного объема холодного свежего тяжелого воздуха с улицы через приточный. окно.

Желательно контролировать направление потоков теплого воздуха, идущего со стороны печи.

Поэтому желательно в парилке ставить сразу два отверстия для обдува. С помощью клапанов на них можно создать направленный тепловой поток, оставив в воздуховодах тот или иной зазор.

Организация системы вентиляции в русской бане

Насколько эффективно вытяжка, сделанная своими руками, будет работать в гардеробной, парилке и умывальнике в русской бане, зависит от качества и грамотности разработки проекта.

Хотя воздушные массы в разных помещениях будут различаться по температуре, система вентиляции должна быть спроектирована так, чтобы различия ощущались как можно меньше и не вызывали неудобств. См. Также: «Как правильно спроектировать и сделать вентиляцию сауны и бани».

Очень важно, чтобы изменение температуры воздуха при переходе из парилки в помывочную и раздевалку было постепенным.

Кроме того, не менее важно, чтобы воздух на уровне пола и на уровне головы не слишком сильно отличался по температуре.

Количество проходов для притока и оттока воздуха, их размер и расположение в помещении напрямую влияют на интенсивность и равномерность циркуляции воздуха внутри здания. А дополнительное оборудование значительно упрощает этот процесс.

Схемы устройства вытяжки для бани

Основная задача вентиляции в комнате релаксации бани, а также в раздевалке и парилке — обеспечить постоянное обновление воздуха, поддерживать постоянную температуру и влажность, выводить наружу угарный газ.Поскольку все ванные комнаты постоянно находятся в контакте с высокими температурами и влажностью, их необходимо регулярно сушить.

Однако простого проветривания парилки и сушки деревянных элементов недостаточно. Чтобы древесина не накапливала влагу, в бане следует организовать постоянную, стабильно работающую вытяжку.

Тогда он прослужит намного дольше и сохранит гигиеничность и чистоту.



Система вентилируемого пола

Для улучшения циркуляции воздуха в парилке может быть предусмотрен вентилируемый пол.

Для организации такой конструкции необходимо будет выполнить ряд условий:

  • В фундаменте ванны предусмотреть отверстия для воздуха;
  • оставить в тротуаре зазоры шириной 1 см, достаточные для прохода воздуха;
  • Приточные каналы
  • располагаем в параллельных стенах, предварительно защитив их решетками;
  • финишное покрытие укладывается над уровнем воздуходувки печи таким образом, чтобы он выполнял роль дополнительного кожуха;
  • по окончании банных процедур все дверцы в ванне оставляют открытыми до полного высыхания пола.

Воздухообмен в раздевалке

И гардеробная, и комната отдыха не подвержены агрессивному воздействию высокой температуры и влажности.

Поэтому проветривание и воздухообмен в этих помещениях сделать проще всего. Здесь применяется метод естественной вентиляции, либо установка дополнительных вентиляторов в вытяжных отверстиях, соединенных с воздуховодами в ванной, тамбурной или парилке.

При желании можно установить электронные вентиляторы.Однако они требуют подключения к электросети и прямого выхода на улицу.



Вытяжка в душевую

Обычно душевая требует моторизованной системы принудительной вентиляции для удаления скопившегося пара и влаги. При этом размеры входного и выходного отверстий делаются одинаковыми. Приточный канал начинается на высоте 2 м над землей, а выводной канал заканчивается над крышей.

Система вентиляции парилки

Одно из основных требований к системе вентиляции парилки — отсутствие сквозняков.

При этом помещение должно быстро нагреваться, а уровень влажности поддерживать на уровне, необходимом для банных процедур. В связи с этим оптимальным считается принцип расположения приточных и вытяжных проемов, проложенных при строительстве.

Интенсивность воздушных потоков регулируется заслонками.

Вентиляция в бане: схема, устройство

При этом большие размеры помещения требуют установки дополнительных приточных или приточных вентиляторов.

Зачем нужна вытяжка в баню
Конструкция вытяжки парной
Как сделать вентиляцию в парилке
Техника установки вытяжки

Наиболее интенсивно в бане используется парилка, так как в ней постоянно повышается уровень влажности и температуры.

Вентиляция в бане: виды, правила обустройства, схемы

Чтобы воздух в этом помещении не застаивался, а на поверхностях не рос грибок и плесень, следует позаботиться о качественной вентиляции.В этой статье мы подробно расскажем, с фото и видео материалами, как правильно сделать вытяжку в бане, чтобы банные процедуры были не только полезными, но и приятными.

Зачем нужна вытяжка в баню

Как правило, в традиционных бревенчатых банях, обычных в деревнях и предназначенных для собственных нужд, не делали вентиляционных отверстий.

Дело в том, что такая баня естественным образом вентилируется через щели в дверях, окнах или полу, и ее не используют слишком интенсивно.

Но в случае с большими помещениями, особенно если они построены из кирпича, обязательно нужно позаботиться о принудительной вентиляции парилки.

Вытяжка служит для следующих целей:

  • замена воздуха внутри парилки и удаление углекислого газа, особенно если баня используется несколько раз подряд;
  • просушивание помещения, удаление лишней влаги, чтобы не образовывался затхлый запах и не появлялась плесень;
  • правильная циркуляция теплого воздуха внутри парилки, предотвращающая застоя.

Если вы устанавливаете вентиляцию в бане своими руками, постарайтесь учесть все нюансы, чтобы такие явления как:

  • снижение температуры при использовании парилки;
  • неправильное распределение воздуха — по правилам самый холодный слой воздуха находится внизу;
  • накопление углекислого газа и выход свежего воздуха.

Конструкция вытяжки паровой

Схема вытяжки в бане разрабатывается еще на этапе проектирования парилки.

Согласно ему, вентиляция устанавливается в процессе строительства. Но по завершении строительства здания бани смонтировать вытяжку в парилке своими руками будет довольно проблематично, ведь придется проделывать лишние отверстия, и есть риск повредить стены.

Схема вентиляции в парилке своими руками следующая:

  1. В нижней части ванны, в стене или полу, есть отверстие для притока свежего воздуха.
  2. С противоположной стороны парилки, в верхней части стен, где скапливается горячий воздух, выполнен выход.

    Однако не следует ставить ее слишком близко к потолку, чтобы ванна не остыла слишком быстро.

Очень часто в парилке устраивают сразу два вытяжных окна, одно над другим на расстоянии 1 м, соединяя их гофрированной трубкой. Таким образом можно контролировать отток воздуха из ванны.

Например, при топке печи в парилке входное и нижнее выходное окна остаются открытыми. А когда нужно просушить парилку, открывают заслонки на верхнем вентиляционном окне.

Альтернативным решением проблемы, как сделать вытяжку в бане, может быть установка системы механической вентиляции.

Заставляет воздух циркулировать в помещении принудительно, а некоторые модернизированные модели при необходимости сами открывают вентиляционные зазоры, причем их расположение не имеет особого значения.Кроме того, механика позволяет откорректировать недостатки естественной вентиляции парилки.

Существует несколько типовых схем организации вытяжки в бане своими руками.

Их отличие заключается в основном в расположении вентиляционных окон.

Как сделать вентиляцию в парилке

Среди способов сделать вытяжку в баню своими руками предлагаем рассмотреть наиболее подходящие для выполнения в домашних условиях варианты как естественной, так и искусственной вентиляции.

Вариант 1

Это наиболее распространенное вентиляционное устройство с одним входом и двумя выходами. Входное отверстие делается в стене в 30 см от пола прямо за печью. Выходные окна соединены деревянным коробом со встроенной гофрированной трубой длиной 1 м и снабжены заглушками. Кроме того, на вентиляционные окна ставят решетки, чтобы в ванну не попали насекомые или грызуны.

Этот тип вентиляции чаще всего используется для небольших частных бань.

Вариант 2

Вентиляционные каналы могут располагаться на одном уровне. Такой вариант вентиляции предполагает выполнение приточного устройства в 30 см от пола за печью.

Вытяжное окно должно быть оборудовано вентилятором, выводящим углекислый газ наружу.

Вариант 3

По этой схеме в парилке вырезают два отверстия. Приточное отверстие вырезается на 0,5 м выше печи, а выпускной вентиляционный канал располагается ниже, в 20 см от пола.

Для принудительного нагнетания воздуха установлен вентилятор.



Вариант 4

Если в конструкции бани предусмотрена только одна стена, выходящая прямо на улицу, то схема вентиляции предполагает устройство двух проходов, расположенных на одной стене напротив печи.

Свежий прохладный воздух поступает в нижнее окно в 30 см от пола, которое, ударяясь о плиту и нагреваясь, постепенно поднимается вверх и выходит через выходное окно. Вытяжной патрубок расположен в 30 см от потолка и в нем установлен вентилятор для хорошей циркуляции воздуха.

Вариант 5

Схема напольной вентиляции в бане пригодится, если в парилке устроен дощатый пол с отверстиями между досками и подпольем.

В этом случае за плитой оборудовано окно для притока воздуха. По мере охлаждения воздух опускается и выходит через щели в подполье, а оттуда — через вентиляционный канал в стене подвала, соединенный с патрубком для отвода воздуха над крышей.



Вариант 6

Наконец, вентилятор в топке, если он расположен в парилке, может служить вентиляционным каналом для удаления отработанного воздуха.

Единственное, что нужно сделать, это обеспечить приток воздуха, прорезав специальный зазор в стене напротив духовки.

Техника установки вытяжки

Правильная организация вытяжки в бане предполагает соблюдение некоторых принципов:

  • в бане, пристроенной к дому, воздух должен течь по направлению из жилого помещения в парилку;
  • вентиляционное окно для выхода воздуха должно быть подсоединено к трубе, выходящей наружу над крышей бани;
  • не рекомендуется оборудовать вытяжной канал под потолком, чтобы сквозняк не падал на парящих людей.

Итак, если рассматривать процесс вентиляционного устройства в целом, то он включает несколько этапов:

Стоит помнить, что воздух должен не только обновляться, но и свободно циркулировать над полом.

Для этого в подвале бани в противоположных стенах прорезаются окошки с решетками для защиты от грызунов.

Соблюдая данную инструкцию, можно смело браться за устройство вытяжки в бане, чтобы пребывание в парилке приносило только удовольствие.

Требования к разработке системы вентиляции
Перечень основных правил и рекомендаций
Типовые схемы систем вентиляции
Устройство и принцип приточно-выпускной системы
Принцип работы системы вентиляции в парилке

Обеспечение надлежащей вентиляции саун и саун чрезвычайно важно. В этой статье мы постараемся разобраться в схеме вентиляционных устройств в сауне и бане, объясним, почему без нее не обойтись и чем грозит ее отсутствие.

Любой, кто разбирается в системах вентиляции, знает, что без должного воздухообмена срок эксплуатации элементов ванны сокращается примерно в 3-4 раза.

Ниже мы рассмотрим, как создать качественную вентиляцию сауны без помощи специалистов.

Требования к разработке системы вентиляции

Для успешного выполнения всего запланированного перечня работ необходимо хотя бы логически подойти к выполнению технологических операций, изучить практические рекомендации и фотографии различных вариантов выхлопных систем.

Мастер должен четко видеть свою работу на каждом этапе, так как требуется какое-то время, сколько денег будет потрачено на организацию системы вентиляции, а также от того, стоит ли все это делать своими руками.

Прежде всего, должны быть выполнены следующие условия:

  • организовать непрерывный приток свежего воздуха извне;
  • Поддерживайте постоянную температуру в помещении, особенно в парной, потому что она должна быть очень высокой.

Вентиляция сауны и бани очень похожи, но есть различия, поскольку последние различают воздушное отопление на ходу — сауна создает сухой климат.

В связи с этим было бы совершенно недопустимо принимать схему вентиляции в сауне и использовать ее для бани.

Правила и правила регулирования системы вентиляции

Поскольку в сауне почти все помещения с минимальной площадью, лучше установить такую ​​сауну и вентиляторы сауны, чтобы свежий воздух поступал хотя бы каждые 15 минут.

При создании проекта и последующей установке необходимо устранить все проблемы с возможностью появления сквозняков и мест с застоем воздуха.

Типовые схемы систем вентиляции

Механическая схема

В то же время он самый дорогой, но и самый эффективный.

Для комплектации необходимы вентиляционные клапаны для сауны, фильтры, диффузоры, шумоподавляющие устройства и другие комплектующие.

Вентиляция

Этот вид вентиляции сауны и парилки — самый простой способ организовать своими руками.Но это можно сказать только о процессе его установки, так как достаточный воздухообмен можно организовать только после точных ложных расчетов. Тем более что у такой системы есть много отрицательных сторон.

Например, это зависит от скорости и направления ветра.



Система впуска и выпуска

Вентиляцию этого типа рекомендуется размещать в паровой бане, в других местах, например, в гостиных или холлах, с достаточной естественной вентиляцией (там написано: «Надежная вентиляция в гардеробе вручную — как это сделать правильно») ).

Важно понимать схему вентиляции.

Устройство и принцип подачи и выпуска системы

Организовать такую ​​систему не так уж и сложно, главное понять некоторые ее основные составляющие.

Создание воздухозаборников

Если речь идет о парилке, то приточные форточки следует размещать на стенах у пола, а также возле печи. Холодный воздух с дороги нагревается быстрее.

Как сделать вентиляцию в бане: режимы устройства

Кроме того, он предотвращает попадание ненагретого воздуха в место, где человек находится в паре.

Кроме того, для улучшения воздухообмена оставьте зазор 5 см между напольным покрытием и дверью при установке дверной коробки.

Установка крышки

Вытяжные отверстия всегда располагаются на стенках с противоположной стороны от приточных каналов.

В паровой бане таких вытяжек должно быть две, одна на уровне 1 этажа МОТ, а другая под потолком (читайте: «Как цитировать в ванной — проектирование и установка вентиляции»).

Они будут подключены к коробке. Чтобы сила ветра и высота вентиляционной трубы не влияли на воздушные силы, необходимо также установить вентилятор.

Вообще, при установке такой схемы вентиляции для контроля микроклимата и воздушных потоков необходимо установить регулируемые заслонки (то есть ворота или двери).

Если вы заметили, что на стенах образовался конденсат, в помещения вдувается воздух, и тогда можно говорить о признаках, указывающих на неисправность в системе вентиляции.

Принцип работы системы вентиляции парилки

Организация вентиляции

Включите вентилятор, полностью заблокируйте все замки и двери — 5-10 минут, воздух полностью заменяется свежим.

Процедура нагрева

Для быстрого прогрева помещения и слива необходимой температуры при минимальном расходе топлива дверцы и заслонки закрываются, а каналы подачи плохо открываются. Читается как: «Устройство вентиляции в ванной — от проекта до завода»


Банные процедуры

Слегка приоткрывает крышку нижнего канала.В этом случае происходит процесс циркуляции токов, при этом нагретый воздух скапливается под потолком, в котором поддерживается заданная температура.

Следовательно, воздух постоянно обновляется, поддерживается необходимый микроклимат и сохраняется топливо.

Важно выделить несколько основных ошибок автономной системы вентиляции:

  • Установка только одного воздуховода при вентиляции в сауне с помощью электрокаменки или любых других парогенераторов.

    После установки вытяжки на потолок мы получим ошибку в системе, при которой нагретый воздух будет быстро уходить из парилки. В связи с этим регулирование внутренней температуры будет затруднено, а расход топлива возрастет.

  • Установка приточных и сливных отверстий на уровне земли.

    Это приведет к ухудшению воздухообмена и появлению сквозняков.

  • Выхлопная труба имеет размеры меньше входных отверстий.Это приведет к плохому воздушному потоку. На каждый 1 м3 помещения рекомендуется рассчитывать проемы воздуховодов 24 см2.

Описанная система вентиляции является наиболее подходящей, хотя самостоятельно позаботиться о ней несложно.

Его эффективность определяется практикой. Мы надеемся, что все сомнения заключаются в том, что вентиляция в сауне должна быть вентилируемой, чтобы каждый мог оборудовать свою сауну настоящей и качественной системой вентиляции.

Как закрыть вентиляционное отверстие вытяжки (пошаговое руководство)

При установке вытяжки важно убедиться, что все соединения герметичны.Вытяжки удаляют выхлопные газы из кухни и выводят воздух за пределы дома. Чтобы работать с максимальной эффективностью, воздух должен оставаться внутри воздуховодов, пока не достигнет наружной части вашего дома. Если жирный кухонный воздух просачивается обратно в дом, значит, вытяжка не выполняет свою работу.

Если утечка достаточно значительная, может возникнуть ощущение, что у вас вообще нет вытяжки. Но мы хотим, чтобы у вас была вытяжка, работающая с максимальной эффективностью.

Вот как герметизировать воздуховод вытяжки за пять простых шагов.Посмотрите короткий видеоклип ниже или прочтите пошаговые инструкции для получения дополнительной информации.

На видео выше мы устанавливаем настенную вытяжку PLJW 129. Заклеиваем дефлектор вытяжки ближе к концу установки. Это происходит после того, как вы установите вытяжку, пропустите воздуховод через стену или крышу и прикрепите переходник или переходник. Перед этим шагом вам не нужно настраивать электрические подключения к вытяжке.

Но в этом видео мы пропустили шнур через отверстие с нашими воздуховодами, чтобы подключить его к крыше.Ваша розетка может находиться в другом месте вашего дома, поэтому перед установкой убедитесь, что шнур может доходить до розетки. С удлинителем это не проблема.

Пропустив заглушку через крышу, мы закрыли вентиляционное отверстие вытяжки. Вот как.

1. Вытяните воздуховод вниз, чтобы прикрепить его к переходной детали.

В видео мы используем гибкие воздуховоды в демонстрационных целях. Это не рекомендуется в вашем собственном доме. Вместо этого используйте жесткие воздуховоды. Он более прочный и экономичный, чем гибкий воздуховод.

Потяните воздуховод вниз и прикрепите его к переходнику. Возможно, вам придется немного растянуть воздуховод, чтобы он удобно сидел.

2. Используйте алюминиевую изоленту для уплотнения вентиляционного отверстия.

При установке вытяжки воздуховод может оставаться на месте без изоленты. Если нет, попросите друга подержать воздуховод, а вы — алюминиевую изоленту, чтобы плотно закрыть вентиляционное отверстие.

Или приготовьте алюминиевую изоленту, когда прикрепите вентиляционное отверстие к вытяжке.

Наклейте ленту на всю внешнюю часть воздуховода вытяжки.

3. Надежно закрепите изоленту на переходнике.

Если вы что-то уберете из этой статьи, обязательно выполните этот шаг. Даже если вы прикрепите алюминиевую ленту, ничего хорошего, если уплотнение не будет воздухонепроницаемым. Крепко надавите на ленту руками. Вы хотите избавиться от пузырьков воздуха или зазоров между лентой и воздуховодом вытяжки.

4. Проверьте вытяжку перед установкой дымохода.

На видео мы перешли к установке дымохода после шага 3.Но мы не используем вытяжку для отвода отработанных газов в собственном доме. Чтобы сэкономить время при установке, подключите вытяжку и проверьте вентилятор.

Переключите все скорости и поднесите руку к клейкой ленте. Вы чувствуете, как сквозь него просачивается воздух? Если это так, вам нужно закрепить его плотнее или наложить второй слой ленты.

Если вы сейчас протестируете вытяжку, легко определить утечку воздуха. Если дымоход закрывает воздуховод, в течение нескольких недель или даже месяцев может быть трудно заметить, что ваша вытяжка не работает с максимальной эффективностью.

Затем, как только вы это поймете, вам нужно снять дымоход, чтобы затянуть уплотнение. Поэтому обязательно выполните этот шаг, чтобы избежать неприятностей.

5. При утечке воздуха наложите второй кусок изоленты.

Если во время теста из вытяжки выходит воздух, нанесите второй слой изоленты. Прикрепите второй слой ленты чуть выше первого. Он должен перекрывать верхний край вашего первого слоя ленты, чтобы закрепить его на месте.

Или, если вы не уверены в первом слое алюминиевой ленты, просто нанесите второй слой.Через год или два это может сэкономить вам время на ремонт. Нет ничего плохого в том, чтобы добавить больше ленты, чтобы плотно закрыть вентиляционное отверстие.

Как не допустить попадания холодного воздуха в вентиляционное отверстие печи?

Есть два места, где соединяется воздуховод вытяжки: внутри и снаружи дома. Осенью и зимой довольно холодно. Таким образом, вы не хотите, чтобы холодный воздух просачивался через вытяжку в ваш дом.

Вы можете решить эту проблему с помощью одного инструмента: герметика.Вот короткое видео о том, как заделать внешний вентилятор. В этом видео показан вентилятор для ванной комнаты, но процесс остается неизменным независимо от того, какой вентилятор вы хотите закрыть.

1. Снимите внешнее вентиляционное отверстие со стены.

Если ваша текущая герметизация достаточно старая, вы можете удалить вентиляционное отверстие руками, как показано в этом видео. В противном случае удалите сухую герметизацию канцелярским ножом или скребком.

2. С помощью универсального ножа или скребка удалите остатки старого герметика.

После удаления вентиляционного отверстия удалите остатки герметика с помощью универсального ножа. Один из простых способов отделить клей — это направить канцелярский нож к стене. Затем аккуратно постучите по основанию ножа молотком.

3. Нанесите обильный слой герметизирующего клея на все внешние края.

Вы можете нанести один, два слоя уплотнения — или больше. Излишки клея удалить легко, но сложнее добавить клей, когда вентиляционное отверстие уже прикреплено. Так что лучше использовать слишком много, чем слишком мало.

4. Прикрепите вентиляционное отверстие к стене.

Убедитесь, что вентиляционное отверстие не перекручено, когда вы прикрепляете его к стене. После высыхания герметика трудно отрегулировать вентиляционное отверстие.

5. Необязательно: пальцами или бумажным полотенцем удалите излишки клея для уплотнения.

В этом видео он оставил герметизирующий клей вокруг вентиляционного отверстия. Если вы хотите, чтобы снаружи ваш дом выглядел немного чище, можно разгладить края пальцем или бумажным полотенцем. Наденьте латексные перчатки, если позже вы будете использовать руку, чтобы сократить время уборки.

6. Приставьте тяжелый предмет к вентиляционному отверстию, чтобы он не упал во время сушки.

Прижимая предмет к вентиляционному отверстию, убедитесь, что он не перекручивает вентиляционное отверстие.

7. Дайте герметику высохнуть.

Герметик сохнет на ощупь примерно за час. Однако оставьте груз у вентиляционного отверстия на несколько дней. Это может занять много времени, прежде чем клей осядет и станет полностью твердым.

Моя вытяжка пропускает воздух — что мне делать?

Снимите дымоход из нержавеющей стали и затяните уплотнение в месте соединения воздуховода вытяжки с вытяжкой.

Нанесите второй слой алюминиевой клейкой ленты, чтобы еще больше затянуть уплотнение.

Теперь поработайте вытяжкой несколько дней и посмотрите, заметите ли вы изменения. В противном случае проблема может заключаться не в утечке воздуха из вытяжки.

Возможно, вам потребуется очистить фильтры вытяжки или заменить их, чтобы воздух из кухни эффективно выходил наружу.

Нужен ли мне демпфер вытяжки?

Заслонка вытяжки предотвращает попадание холодного воздуха, листьев, мусора и мелких животных в воздуховоды снаружи.Это вентиляционное отверстие, которое открывается, когда вы используете вытяжку, и закрывается, когда вы этого не делаете. Он находится внутри воздуховода. Для максимальной эффективности установите его ближе к дому.

Для получения дополнительной информации о обратных заслонках — или чтобы узнать, нужен ли он для вашей вытяжки — щелкните здесь.

Окончание вентиляционного отверстия вытяжки

Прерывание вентиляции вытяжки означает заглушки, которые вы устанавливаете на наружную стену или вентиляционное отверстие на крыше. Если вентиляция проходит через потолок и выходит за пределы крыши, вам понадобится крышка на крышу.Или, если вы вентилируете наружную стену, вам понадобится настенная заглушка.

Иногда их называют концевыми заглушками или концевыми наборами.

Как далеко можно проветрить вытяжку?

Вытяжка вытяжки не должна быть длиннее примерно 30 футов прямого участка или 20 футов с двумя коленами. На каждый локоть уменьшайте длину воздуховода на 5 футов. Локти добавляют некоторое сопротивление, замедляя движение воздуха за пределы вашего дома.

Для получения дополнительной информации о воздуховодах вытяжки ознакомьтесь с этим полным руководством.

Краткое содержание

На этом заканчивается наше руководство по герметизации вентиляционного отверстия капота. У вас есть еще вопросы? Не стесняйтесь звонить в Proline Range Hoods по телефону (877) 901 — 5530. Мы будем рады вам помочь.

Спасибо за чтение!

Статьи по теме

Как установить вытяжку с воздуховодом

Могу ли я использовать полужесткий воздуховод для вытяжки?

5 Советы по установке наружной вытяжки

Как не допустить попадания холодного воздуха в вентиляционное отверстие печи?

Есть два места, где соединяется воздуховод вытяжки: внутри и снаружи дома.Осенью и зимой довольно холодно. Таким образом, вы не хотите, чтобы холодный воздух просачивался через вытяжку в ваш дом.

Вы можете решить эту проблему с помощью одного инструмента: герметика. Вот короткое видео о том, как заделать внешний вентилятор. В этом видео показан вентилятор для ванной комнаты, но процесс остается неизменным независимо от того, какой вентилятор вы хотите закрыть.

Моя вытяжка пропускает воздух — что мне делать?

Снимите дымоход из нержавеющей стали и затяните уплотнение в месте соединения воздуховода вытяжки с вытяжкой.

Нанесите второй слой алюминиевой клейкой ленты, чтобы еще больше затянуть уплотнение.

Теперь поработайте вытяжкой несколько дней и посмотрите, заметите ли вы изменения. В противном случае проблема может заключаться не в утечке воздуха из вытяжки.

Возможно, вам потребуется очистить фильтры вытяжки или заменить их, чтобы воздух из кухни эффективно выходил наружу.

Нужен ли мне демпфер вытяжки?

Заслонка вытяжки предотвращает попадание холодного воздуха, листьев, мусора и мелких животных в воздуховоды снаружи.Это вентиляционное отверстие, которое открывается, когда вы используете вытяжку, и закрывается, когда вы этого не делаете. Он находится внутри воздуховода. Для максимальной эффективности установите его ближе к дому.

Для получения дополнительной информации о обратных заслонках — или чтобы узнать, нужен ли он для вашей вытяжки — щелкните здесь.

Как далеко можно проветрить вытяжку?

Длина прямого участка вытяжки должна составлять не более 30 футов, а с двумя коленами — 20 футов. На каждый локоть уменьшайте длину воздуховода на 5 футов. Локти добавляют некоторое сопротивление, замедляя движение воздуха за пределы вашего дома.

Для получения дополнительной информации о воздуховодах вытяжки ознакомьтесь с этим полным руководством.


Как чистить крышки вентиляционных отверстий

Кулаки пыли, окружающие грязные крышки вентиляционных отверстий / систем кондиционирования воздуха, не только привлекают внимание к беспыльным зонам, но и говорят миру, что вы недостаточно меняли фильтры.

Но избавиться от этих пустяковых сказок легко!

Все, что вам нужно сделать, это регулярно обслуживать вентиляционные отверстия — маленькие и основную.

Тренер по экологичной очистке Leslie Reichert предлагает простые шаги, которые не только сохранят отличный вид вентиляционных отверстий, но также уменьшат количество аллергенов и одновременно увеличат эффективность вашего кондиционера и нагревателя.

Shutterstock

Хотите получать больше советов прямо в ваш почтовый ящик? Подпишитесь на нашу новостную рассылку Everyday Solutions.

Ежемесячно

«Если вы выберете постоянную дату для замены фильтра, скажем, первое число каждого месяца, это будет легко запомнить», — сказал Райхерт TODAY Home.«Если нет, напишите на фильтре дату, когда вы его изменили. Таким образом, нечего строить догадки «.

Перед чисткой вентиляционных отверстий выключите нагреватель или кондиционер. Если вентиляционные отверстия сильно загрязнены, защитите мебель, накрыв область под вентиляционными отверстиями простыней. «Вы также можете надеть бейсболку, чтобы пыль не падала из глаз и волос», — добавила она.

Затем удалите воздух пылесосом с помощью насадки для удаления пыли или выдвижной тряпки из микрофибры. Нет ни того, ни другого? Просто протрите сухой тканью из микрофибры или слегка влажной тканью Mr.Чистый волшебный ластик.

«Не используйте воду или другие чистящие средства, потому что они могут легко размазать пыль по стенам или потолку, и вы получите еще больший беспорядок», — предупредил Райхерт.

Дважды в год

Перед очисткой вентиляционных крышек выключите нагреватель или кондиционер.

Снимите меньшие вентиляционные крышки, отвинтив каждый угол. Крышки, вероятно, будут полны пыли как внутри, так и снаружи. Для очистки поместите крышки в раковину, наполненную горячей мыльной водой, и промойте тканью из микрофибры.

«Используйте небольшое количество средства для мытья посуды», — посоветовал Райхерт. «И не замачивайте вентиляционные отверстия слишком долго и не трите слишком сильно, так как краска может соскользнуть. Тогда у вас в руках будет гораздо более крупный проект ».

Некоторая грязь может быть маслянистой, в зависимости от типа тепла в вашем доме, если вы зажжете много свечей или если на кухне есть вентиляция. «Удалите масляные остатки медицинским спиртом. Только не забудьте слегка потереть, чтобы не повредить краску ».

Из-за ее размера вам может потребоваться очистить большую крышку воздухозаборника снаружи или в ванне.«Просто следуйте тем же указаниям», — сказал Райхерт.

И последнее: перед установкой убедитесь, что крышки полностью высохли, в противном случае частицы пыли будут прилипать к вентиляционным решеткам.

«Последняя легкая протирка салфеткой из микрофибры удалит водяные пятна и обеспечит идеальный вид вентиляционных крышек», — сказал Райхерт.

Эта статья была первоначально опубликована 18 августа 2015 г.

Услуги | ИЗОБРАЗИТЕЛЬНОЕ ИСКУССТВО.

Здания могут быть передовой линией защиты от COVID-19, работая в рамках многоуровневой системы стратегий по снижению передачи.Улучшение вентиляции зданий может снизить воздушную передачу SARS-CoV-2, вируса, вызывающего COVID-19. Концентрацию вируса в воздухе помещений можно снизить с помощью:

  • Обеспечение притока свежего наружного воздуха в здание (т.е. улучшение вентиляции)
  • фильтрация рециркулирующего воздуха для удаления переносимых по воздуху вирусных частиц
  • с использованием портативных воздухоочистителей с HEPA-фильтрами или более совершенных методов очистки воздуха, таких как бактерицидное ультрафиолетовое облучение (UVGI) для инактивации вирусных частиц, если это необходимо.

Улучшение вентиляции и фильтрации в кинотеатрах не обязательно требует значительных капиталовложений. Театрам следует проконсультироваться со своими руководителями зданий и местными специалистами по HVAC, чтобы узнать больше об их индивидуальных системах вентиляции и понять возможности существующей системы для усиленной вентиляции и фильтрации.

Следующее дерево решений может быть полезно при разработке стратегии вентиляции и фильтрации.

Ключевые элементы, которые следует обсудить при рассмотрении вентиляции и фильтрации:

  • Увеличение количества наружного воздуха, проходящего через пространство. Подача большего количества наружного воздуха в помещение может снизить концентрацию переносимых по воздуху вирусов в помещении, а также помочь снизить концентрацию летучих органических соединений (ЛОС) в воздухе за счет улучшенных методов очистки и дезинфекции.
  • Улучшение фильтрации рециркуляционного воздуха. Театрам следует рассмотреть возможность модернизации фильтров в системах отопления, вентиляции и кондиционирования воздуха до минимального количества фильтров MERV-13, которые улавливают более высокий процент взвешенных в воздухе частиц, чем стандартные фильтры MERV-8.В системах, которые используют систему предварительного / конечного фильтров, MERV-13 может использоваться в качестве конечного фильтра в сочетании с MERV-8. Перед заменой фильтра проконсультируйтесь с вашей компанией HVAC.
  • Отключение систем вентиляции по запросу (DCV) и продление часов работы HVAC для обеспечения надлежащего растворения переносимых по воздуху вирусов и других загрязнителей. Системы вентиляции с контролем потребления спроектированы так, чтобы подавать наружный воздух ровно столько, сколько фактически находится в здании, а не для количества людей, для которых здание было спроектировано.Эти системы измеряют углекислый газ (CO 2 ), основным источником которого является человек в помещении, в качестве косвенного показателя занятости, а затем регулируют количество вентиляции наружным воздухом в зависимости от текущей занятости. Такая регулировка вентиляции может приводить к периодам, когда в помещения поступает минимальное количество свежего воздуха, что приводит к меньшему растворению или перемещению любого вируса, переносимого по воздуху. Отключение систем вентиляции с контролем потребности может помочь снизить риск передачи вируса по воздуху. Точно так же методы энергосбережения, такие как ограничение часов работы HVAC, могут привести к сокращению подачи наружного воздуха, что может представлять риск для людей, находящихся в помещении, в нерабочие часы.Следовательно, важно убедиться, что часы работы системы HVAC распространяются на любые часы, когда люди могут находиться в здании, а также на некоторые буферные часы до и после того, как здание будет занято каждый день.
  • Обеспечение надлежащей вентиляции во всех жилых помещениях здания. Внутренние помещения, такие как вестибюли, мастерские, раздевалки, классы и все другие части здания, должны быть обеспечены достаточной вентиляцией относительно максимальной потенциальной занятости в любой данный момент времени.
  • Проверка вытяжки из ванной. Вирусные частицы могут выделяться с калом. Следовательно, обеспечение надлежащего функционирования вытяжной вентиляции в ванных комнатах является важной стратегией контроля. Театры могут проверить, работают ли вытяжные системы и соответствуют ли они стандартам, и движется ли воздушный поток в ванную комнату, а не из ванной в соседние помещения (то есть в ванной комнате имеется отрицательное давление по сравнению с помещениями общего пользования).
  • С учетом использования дополнительных технологий управления там, где это необходимо. Некоторые системы здания могут физически не поддерживать более высокую интенсивность вентиляции и более эффективные фильтры. В таких случаях могут потребоваться дополнительные стратегии очистки воздуха, включая использование бактерицидного ультрафиолетового облучения (УФГИ) в верхней комнате или других технологий очистки воздуха. При использовании этих технологий необходимо соблюдать особую осторожность, и перед их внедрением следует обратиться за советом к специалистам. Для небольших помещений, таких как репетиционные, магазины и административные офисы, также следует рассмотреть возможность использования портативных воздухоочистителей с истинной HEPA-фильтрацией.Дополнительные сведения о портативных воздухоочистителях и UVGI приведены ниже.

Вопросы, которые следует обсудить при рассмотрении изменений в системах вентиляции и фильтрации:

  • Сколько наружного воздуха может подавать моя система в разное время года?
  • Может ли моя система работать с более эффективными фильтрами?
  • Фильтры установлены правильно, без байпаса?
  • Насколько велик объект?
  • Есть ли другие арендаторы (или соседи), которых стоит рассмотреть помимо театра?
  • Система вентиляции обслуживает одно или несколько помещений?
  • Каковы местные климатические условия?
  • Каким образом здоровье и комфорт пассажиров будут сбалансированы с использованием энергии и здоровьем здания?
  • Сколько будут стоить изменения, включая первоначальные затраты и текущие операционные расходы?
  • Сколько времени потребуется на внедрение изменений?

А.R.T. в настоящее время проводит всесторонний аудит систем вентиляции и фильтрации, используемых в помещениях театра. Следует отметить, что реквизит театра изолирован от систем вентиляции и фильтрации, обслуживающих остальную часть здания, и потребует отдельного обновления. В качестве средства предотвращения рециркуляции частиц, связанных со строительством, через другие помещения эта изоляция систем вентиляции магазинов может быть обычным явлением в других театральных помещениях. В будущих выпусках этой Дорожной карты будут представлены вмешательства и корректировки, внесенные А.R.T. для облегчения повторного заселения помещений театра.

10 вещей, которые нужно знать, если ваш любимый находится на аппарате искусственной вентиляции легких

Для пациентов, которые не могут дышать самостоятельно, используется механическая вентиляция для обеспечения жизнедеятельности кислородом. Вентиляция — это процесс, который требует кропотливой заботы медицинской бригады и процесса отлучения от груди.

Если у вас есть член семьи или близкий человек, который получает искусственную вентиляцию легких, вот несколько вещей, которые вам следует знать:

1.Что такое вентилятор?

Аппарат ИВЛ — это аппарат, поддерживающий дыхание, который используется в основном в больницах или реабилитационных учреждениях. Медицинские проблемы или состояния, затрудняющие дыхание пациента, требуют использования аппарата ИВЛ для облегчения процесса дыхания.

2. Как работает вентилятор?

Аппарат ИВЛ помогает доставить кислород в легкие пациента и удалить углекислый газ (отработанный газ, который может быть токсичным). Он используется для жизнеобеспечения, но не лечит болезни или заболевания.

3. Кому нужен вентилятор?

Многие состояния, такие как пневмония, ХОБЛ, травмы головного мозга и инсульты, требуют использования аппарата ИВЛ. Если у вас есть близкий человек, страдающий заболеванием или состоянием, которое ухудшает функцию легких, будет использован аппарат искусственной вентиляции легких. Использование аппарата ИВЛ также распространено, когда кто-то находится под наркозом во время общей хирургической операции. Пациент может даже не знать, что он был подключен к аппарату ИВЛ после завершения операции или медицинской процедуры.

4. Риск нахождения на ИВЛ

Пациенты на аппарате ИВЛ подвергаются более высокому риску развития пневмонии из-за бактерий, попадающих через дыхательную трубку. Это также может затруднить кашель и очистить дыхательные пути от раздражителей, которые могут вызвать инфекции.

5. Еда на аппарате ИВЛ

Дыхательная трубка препятствует нормальному питанию пациента, поэтому в вену можно ввести другую трубку, обеспечивающую питательные вещества.Пациентам, находящимся на длительной вентиляции легких, может потребоваться введение зонда для кормления непосредственно в нос или рот или через отверстие в желудке.

6. Когда используется седация

Седация часто используется для пациентов, находящихся на длительной вентиляции легких, хотя в медицинских кругах ведется много споров по поводу чрезмерного использования седативных средств. Использование седативных средств часто зависит от пациента; Пациент, который спокоен в течение обычной жизни, обычно остается спокойным на аппарате ИВЛ в отделении интенсивной терапии.

7. Вентилятор ограничивает ваше движение

Активность и движения пациента при использовании аппарата ИВЛ значительно ограничены. Хотя они могут сидеть в постели или на стуле, в остальном их подвижность ограничена.

8. Ваше лечение будет предполагать командный подход

Медицинская бригада, которая внимательно следит за пациентами с помощью аппарата ИВЛ, включает: врачей, медсестер, респираторных терапевтов, рентгенологов и многих других.

9.Будет ли вентилятор причинять боль?

На искусственной вентиляции легких обычно не бывает боли или почти нет боли.

10. Процесс отлучения вентилятора

Отлучение от груди — это процесс отключения человека от аппарата ИВЛ, чтобы он мог начать дышать самостоятельно. Процесс обычно начинается с короткого испытания, в котором они все еще подключены к аппарату ИВЛ, но могут дышать самостоятельно. Аппарат ИВЛ снимают, когда становится ясно, что пациент может дышать самостоятельно.

Департамент здравоохранения | 3 Дизайн дома и здоровье

Важно, чтобы дома были приятным и здоровым местом для жизни. При проектировании дома необходимо учитывать множество факторов, чтобы сделать его здоровым местом.

Защита от непогоды

Дом должен защищать от дождя и сильных ветров. Он должен защищать от тепла в жаркую погоду и сохранять тепло в холодную погоду. Если дом соответствует всем этим требованиям, это снижает вероятность того, что люди заболеют от слишком сильной жары, холода или сырости.

Размер комнат

Каждая комната в доме должна быть достаточно большой, чтобы у людей, живущих в ней, было достаточно места для комфортного проживания.

Слишком маленькие комнаты могут привести к переполненности, и это может облегчить передачу болезней от человека к человеку. Перенаселенность может вызывать у людей раздражение и депрессию (уныние). Слишком маленькие комнаты могут привести к тому, что люди, использующие их, будут получать недостаточно воздуха.
Даже большой дом может стать переполненным, если в нем живет слишком много людей.

Вентиляция

Все помещения должны быть хорошо вентилируемыми . Это означает, что воздух должен поступать в каждую из комнат и выходить из них. Это важно для того, чтобы свежий воздух попадал во все комнаты, а несвежий — выходил. Вентиляция также позволяет уносить тепло, пар и запахи (запахи), особенно из кухни, ванной комнаты, прачечной и туалета. Это важно для хорошего здоровья людей, живущих там.

Открытые окна и двери позволяют хорошо проветривать дом.Иногда в стенах или углах потолка размещают вентиляционные отверстия, чтобы обеспечить вентиляцию, когда двери и окна закрыты.

Туалеты обычно имеют окно, одна часть которого всегда остается открытой, или вентиляционное отверстие в потолке, которое выходит наружу.

Помещения для приготовления пищи также должны хорошо проветриваться, чтобы любые запахи от готовки уносились из дома.

Иногда в домах много окон, но люди, живущие в доме, редко или никогда не открывают их.Этих людей следует поощрять открывать окна, особенно в дни, когда дует ветер. Экраны позволяют открывать окна, защищая людей внутри от летающих насекомых (мух и комаров).

Начало страницы

Освещение

Окна не только обеспечивают вентиляцию, но и пропускают в дом естественный свет. Окна должны пропускать много света. Микробам и насекомым сложно жить и размножаться в светлых, просторных помещениях. Когда в дом проникает много света, это помогает сделать его приятным местом для жизни.

Когда в дом подается электричество, в каждой комнате обычно есть электрическое освещение. Электрический свет — это один из видов искусственного света (не излучаемый естественным путем от солнца или луны). Газовые, керосиновые и свечи тоже искусственные.

По возможности, электрическое освещение также следует размещать снаружи, чтобы освещать в ночное время такие зоны, как веранды и туалеты за пределами дома.

Электроэнергия

Электроэнергия, если она есть в доме, может использоваться для многих целей. Например, его можно использовать для освещения, нагрева воды, приготовления пищи и для работы многих приборов, таких как холодильники, телевизоры, радио, чайники, тостеры и пылесосы.

Водоснабжение

В каждый дом должна подаваться чистая питьевая вода. Сантехника разносит воду к кранам в разных частях дома.
В кухню, прачечную и ванную комнату должна быть подведена вода. В унитаз также необходимо подавать воду, если в нем есть смывной механизм. Вне дома воду можно использовать в садах и деревьях. Следует соблюдать осторожность, чтобы не тратить воду впустую.

Кухня

По возможности на кухне должны быть:
  • окно или вентиляционное отверстие для впуска свежего воздуха и выхода запахов готовки.Иногда механический вентилятор будет вентилировать комнату
  • экраны, закрывающие окна, чтобы не допустить попадания мух
  • Мойка с водой для мытья продуктов и посуды.
  • Если возможно, в раковину должна подаваться как холодная, так и горячая вода.
  • рабочий стол, на котором можно готовить еду.
  • вентилируемый шкаф для хранения сухих и консервированных продуктов.
  • места для хранения посуды (чашки, блюдца, тарелки, стаканы), столовых приборов (ножи и вилки), кухонной утвари (кастрюли, сковороды, кексы) и уборочного инвентаря
  • плита для приготовления пищи
  • холодильник для хранения продуктов в холоде, чтобы они не испортились слишком быстро

Инжир.3.3: Хорошо спроектированная и оборудованная кухня.

Начало страницы

Ванная

В каждом доме должно быть место, где люди могут мыться. В ванной комнате должна быть умывальник и душ или ванна, в каждую из которых подводится вода. По возможности в этих местах должна быть как горячая, так и холодная вода.

Во многих семьях есть маленькие дети или младенцы, которых нужно регулярно купать. Если в ванной комнате нет ванны, душевая кабина может быть достаточно глубокой, чтобы ее можно было использовать как ванну.Если душевая ниша будет использоваться таким образом, воду необходимо слить сразу после использования, а пол в душе должен быть очень чистым.
В ванной комнате также должны быть полотенцесушители, крючки для вешания одежды, зеркало и шкаф для хранения туалетных принадлежностей, таких как мыло, дезодоранты, зубная паста и зубные щетки.

Рис. 3.4: Ванная комната с душем, раковиной, шкафом и вешалкой для полотенец.

Начало страницы

Прачечная

Это комната или зона, в которой стираются одежда, постельное белье, полотенца и другое белье.

В прачечной должна быть глубокая ванна. К нему следует подавать холодную и горячую воду. Может быть стиральная машина. Ванна может использоваться для замачивания и стирки белья и белья, когда нет стиральной машины. Большую ванну также можно использовать как детскую ванночку, если в доме нет надлежащей ванны. Однако воду необходимо слить сразу после использования, а ванну поддерживать в чистоте.

Рис. 3.5: Прачечная с баком и стиральной машиной.

Туалет

Каждый дом или другой тип жилья (место, в котором живут люди) должен иметь какой-либо туалет или, по крайней мере, он должен быть рядом с домом.В современных домах туалеты находятся под основной крышей, а в старых домах они могут быть в небольшом отдельном здании, расположенном поблизости. В некоторых общинах коренных народов несколько семей используют общий туалет в туалетном блоке.

Унитаз может быть с полным смывом воды, с сухим септическим резервуаром или унитазом в скважине. Туалет важен, поскольку он удаляет фекалии и мочу, а также болезнетворные микробы и паразиты из окружающей среды, в которой живут люди.

Важно, чтобы поблизости были вода и мыло, чтобы люди могли мыть руки после посещения туалета.Эта вода может подаваться из крана, подключенного к водопроводу дома, или из герметичного контейнера с краном.

Рис. 3.6: Промывной унитаз с вентиляцией.

Начало страницы

Удаление сточных вод

Должен быть способ удаления сточных вод, образующихся в доме. Канализация идет из туалета, ванной, кухни и прачечной.

Существуют две основные системы утилизации. Эти:

  • локальные септики и сливные или французские стоки
  • коммунальные сточные воды или полные канализационные системы

Инжир.3.7: Виды плана систем отвода сточных вод
(а) Септики
(б) Общественная сточная система.

Начало страницы

Вывоз мусора

В каждом доме должна быть предусмотрена возможность надлежащей утилизации твердых отходов , производимых людьми, живущими в этом доме. Эти твердые отходы называются мусором и включают такие вещи, как пищевые отходы, консервные банки, пластиковые контейнеры, стеклянные бутылки и банки, бумагу, картон и одноразовые подгузники. Если этот мусор не утилизировать должным образом, он быстро привлечет вредителей и микробы.

Вывоз твердых бытовых отходов для дома должен включать:

  • маленькая корзина внутри дома для повседневного использования
  • большая урна во дворе, куда складывается весь бытовой мусор.

Добавить комментарий

Ваш адрес email не будет опубликован.
