- Какой выбрать тёплый пол на дачу
- Тёплые водяные полы на даче
- Электрический тёплый пол на даче
- Комбинированный вариант тёплого пола
- Технология пошагового монтажа электрического (ИК) пола
- Видео инструкции
- Полезные советы
При строительстве дачного дома, важно создать уютные и комфортные условия как для отдыха, так и для работы в саду. Добиться этого можно при правильно подобранном способе отопления.
Сегодня популярно использовать в качестве обогрева дач систему «тёплый пол», так как она удобна и экономична.
Однако следует отметить, что обустройство тёплых полов, как основного источника отопления дачного домика, подходит только в том случае, если сделана хорошая теплоизоляция, иначе тепло будет расходоваться не эффективно.
Какой выбрать тёплый пол на дачу
Есть два вида тёплых конструкций: водяная и электрическая. Каждая обладает своими плюсами и минусами, поэтому выбирать модель нужно отталкиваясь от условий эксплуатации:
- При плохом электроснабжении на даче стоит остановить выбор на водяной системе.
- Если в садовом домике не планируется проживание зимой, то идеальный вариант — электрические тёплые полы.
Все виды нагревательных полов имеют ряд преимуществ перед стандартными способами обогрева: они безопасны, создают здоровый микроклимат для человека, не занимают пространство, бесшумны, эффективны в использовании.
РЕМОНТ КВАРТИРЫ СВОИМИ РУКАМИ. СРАВНЕНИЕ ТЁПЛЫХ ПОЛОВ #97
Смотрите это видео на YouTube
Тёплые водяные полы на даче
Водяной тёплый пол — контур из труб с теплоносителем внутри, в качестве которого выступает вода или антифриз. Нагрев осуществляется автономным теплогенератором. А для перемещения теплоносителя по трубам требуется насос и регулирующая арматура.
Для водяного контура подходят любые трубы: из металлопластика, полиэтилена, полибутена. Они не пропускают кислород, что понижает степень образования коррозии в котле.
Продаются трубы в бухтах длиной 5 метров, это позволяет создать контур без соединений. Укладывать нагревательный элемент можно змейкой, спиралью и спиралью со смещённым центром.
Чтобы прогрев пола в частном доме был равномерный, нужно делать укладочный шаг не более 30 см.
Регулировка водных тёплых потоков осуществляется с помощью термостатической и запорной арматуры, которые монтируются перед корректором. А за местное регулирование температурного уровня в устройстве отвечает термостат, он размешается на распределительных корректорах.
Однако «сердцем» системы является циркуляционной насос. При его соединении с термостатической арматурой образуется смесительный узел.
Водяные тёплые полы отлично работают с любым половым покрытием. Но в дачном домике максимальная теплоотдача будет при укладке на пол керамической плитки. Соседство устройства с ламинатом — также не плохой вариант.
Перед заливкой стяжки на бетонное основание требуется обустроить «пирог»: основание, гидроизоляция, утеплитель, армирующая сетка, к которой монтируются трубы.
Основными достоинства тёплого водяного устройства при монтаже на деревянный пол являются:
- равномерный обогрев воздуха в помещении любого размера;
- экономичность при эксплуатации, в сравнении с электрическим типов конструкции, если теплоноситель обогревается газом, жидким топливом или углём;
- продолжительный срок эксплуатации.
Главная сложность при сооружении такого отопления на даче — необходимость проведения проектировочных работ и расчётов перед началом строительства самого дома на садовом участке. Кроме того, устройство данного тёплого пола — это существенные затраты при монтаже конструкции.
Узнайте как произвести своими руками укладку теплых водяных полов в частном доме на бетонный пол — пошаговая инструкция!
Смотрите это видео на YouTube
Электрический тёплый пол на даче
Электрические тёплые полы бывают нескольких видов: нагревательный кабель, маты и инфракрасная плёнка.
Регулировка температуры в данных устройствах осуществляется при помощи терморегулятора, при обязательном наличии температурного датчика. Электрические виды устанавливаются даже в помещениях имеющих повышенную влажность (за исключением ИК-системы).
Использовать их можно как в летний, так и в зимний период. Они не несут опасность подтопления, так как отсутствует жидкий теплоноситель.
Основной недостаток всех электрических полов — значительные расходы на электроэнергию.
Рассмотрим подробнее плюсы и минусы каждого вида:
- Нагревательный кабель — монтируется в бетонную стяжку толщиной не менее 5 см, под половое покрытие. Схема укладки может быть змейкой или спиралью, как и при водяной системе. Используется кабель одножильный и двужильный. Отличительная черта данных конструкций в том, что подключение двужильного провода производится одним концом, а при подсоединении одножильного — двумя.
Лучше всего кабельный пол сочетается с плиткой, она отлично держит тепло, что даёт возможность экономить электричество.
Использование ламината, линолеума и паркета в качестве полового покрытия не рекомендовано, так как этот способ обогрева является конвекционным. Хотя строгого запрета на применение этого материала нет.
Плюсы кабельных тёплых полов в доме на даче:
- они безопасны;
- просты в монтаже;
- достаточно экономичны.
Основной минус данной системы — необходимость в заливке цементно-бетонной стяжки.
Ведь только в этом случаи, устройство будет работать более эффективно.Кроме того, для некоторых сложность заключается и в самой укладке кабеля, тогда стоит отдать предпочтение матам.
- Нагревательные маты — это тот же кабельный пол, представляет собой сетку из стекловолокна с размещённым на ней кабелем, что упрощает процесс монтажа. Ещё один плюс — укладку можно производить в слой плиточного клея, нет необходимости в заливке стяжки из бетона. Поэтому, толщина конструкции составляет всего 3 см. Помимо этого, в отличие от кабельной системы, нагревательные маты хорошо сочетаются с линолеумом, ламинатом и ковролином.
Сооружение такой конструкции быстрее и проще, и даже не опытный человек может установить её своими руками на даче на деревянный пол. Продаются маты в рулонах, что также облегчает укладку.
- Инфракрасный тёплый пол — имеет многослойную структуру с карбоновыми пластинами в качестве нагревательных элементов, которые размещены между слоями полимерной плёнки. Пластины располагаются параллельно, поэтому при выходе из строя одной детали, вся система продолжает функционировать. Толщина данного устройства всего несколько миллиметров, это позволяет использовать его в помещениях с маленькими потолками.
Пластины располагаются параллельно, поэтому при выходе из строя одной детали, вся система продолжает функционировать. Толщина данного устройства всего несколько миллиметров, это позволяет использовать его в помещениях с маленькими потолками.При работе пола образуется ИК излучение с выделением тепла. Как и во всех электрических устройствах, работа регулируется с помощью терморегулятора. Инфракрасный пол способен прогревать поверхность только в том месте, где это необходимо.
Монтируется плёнка без стяжки. Идеальным половым покрытием для тёплого инфракрасного пола на деревянное основание является линолеум. Не плохо сочетается с ламинатом и ковролином.
Важно! Недопустим монтаж инфракрасного пола под плитку, так как плёнка имеет плохую адгезию с плиточным клеем. Это приводит к некачественной фиксации плитки, что в свою очередь может повредить нагревательным элементам.
Главные положительные стороны такой системы отопления:
- универсальность в применении;
- большой срок службы;
- простота монтажа.
Кроме того, пол экономичен, он быстро прогревает поверхность, и его можно использовать по необходимости. Это особенно удобно при обогреве дачных домиков.
Основные недостатки ИК полов — боязнь влаги и сложность сооружения в помещениях с нестандартной планировкой.
Комбинированный вариант тёплого пола
Комбинированная версия обогрева полов на даче не является популярной, однако о ней тоже следует рассказать. По сути, это всё та же водяная система, единственное отличие в том, что подогрев теплоносителя осуществляется при помощи электричества (ТЭНов).
Её вполне можно использовать для отдельно стоящих загородных домов, проживание в которых будет сезонным. При выборе отопительной системы, следует учитывать не только технологию монтажа, но и характеристики материала, который будет использоваться в качестве полового покрытия, и особенности помещения.
Но, так как загородные дома чаще имеют деревянные перекрытия, которые не выдержат тяжёлой бетонной стяжки, то наиболее подходящий вариант — это инфракрасный пол.
Тем более, что процесс монтажа не сложный, и его можно провести самостоятельно.
Технология пошагового монтажа электрического (ИК) пола
Любые строительные работы следует начинать с расчёта количества необходимого материала. А при обустройстве электрической системы, ещё и с подсчёта затрат на электрическую энергию.
Рассмотрим установку тёплого пола в дачном домике, на примере инфракрасной плёнки, так как это наиболее лёгкий и простой вариант. Экономию при укладке такой конструкции можно достичь купив управляемую ИК-систему.
Последовательность работ по монтажу инфракрасного тёплого пола в загородном доме выглядит следующим образом. Потребуется приобрести необходимый материал и подготовить инструмент. Нам понадобиться:
- плёночный нагревательный элемент;
- клеммы и кабель;
- специальный изолирующий материал — битумная лента;
- термодатчик, для контроля уровня нагрева;
- блок управления — терморегулятор, который может быть электромеханическим и электронным;
- двухсторонний скотч;
- фольгированная подложка;
- утеплитель;
- фанера.
К сведению! Плёночного материала должно быть меньше, чем площадь обогреваемого помещения, так как под тяжёлой мебелью он не монтируется. А фанеры, материала для теплоизоляции и гидроизоляции должно быть столько, чтобы застелить всю комнату.
Можно купить готовый комплект, который содержит всё необходимое для монтажа ИК-системы, кроме датчика и терморегулятора.
Кроме того, в процессе работы понадобятся: ножницы, нож, отвёртка, плоскогубцы.
- Подготовка деревянного основания. Для укладки плёнки требуется ровная и чистая поверхность, поэтому специалисты рекомендуют сделать настил на доски из фанеры. Отличный вариант — фанера с защёлкивающимся механизмом, получается ровная и практически без швов поверхность. Фиксируется фанера к черновому основанию на саморезы, которые должны быть слегка утоплены. При желании, можно положить под листы утеплитель, в виде вспененного полиэтилена.
- Укладка теплоизоляции. Теплоизоляционный материал кладётся на фанеру фольгированной стороной вверх, встык, и фиксируется при помощи степлера. А стыки изделия проклеиваются скотчем, можно использовать строительный или фольгированный.
А стыки изделия проклеиваются скотчем, можно использовать строительный или фольгированный.- Составление схемы укладки плёнки и определение места монтажа терморегулятора. Прибор лучше установить вблизи выхода и рядом с выключателями.
- Подготовка плёнки — нарезается она нужной длины. Резать следует строго в специально предназначенных для этого местах.
- Установка нагревательного элемента — полотна стелются параллельно, медными полосами вниз.
- Проведение работ по изоляции кабеля. Необходимо изолировать плёнку в местах разреза битумом, кроме участков, где будет осуществляться подключение.
- Фиксация контактов. Клипсы устанавливаются на медные шины, в местах подключения к электроцепи. Одна пластинка вставляется внутрь плёнки, а другая снаружи, на медные полосы. Фиксируется зажим путём сжатия его плоскогубцами.
- Закрепление плёнки. Полосы соединяются друг с другом при помощи скотча, для более прочной фиксации можно закрепить их по краю с шагом 500 мм.
- Подключение системы. Соединение клемм с проводом делается согласно схеме. Чтобы получился качественный контакт, места соединения хорошо зажимаются плоскогубцами.
- Изоляция контактов. Клеммы обрабатываются битумным скотчем. Один кусочек изолятора приклеивается снизу зажима, а второй сверху, после чего они склеиваются между собой.
- Установка температурного датчика. Устанавливается он под плёнкой, на специальной чёрной полосе. Расстояние от края полотна должно составлять 150 мм. Укладывается прибор и кабель от него в пазы утеплителя, которые необходимо для этого сделать, иначе поверхность не будет ровной. Фиксация датчика и проводов осуществляется монтажным скотчем.
- Монтаж терморегулятора. Терморегулятор бывает накладным или закрепляется в гнездо в стене. Кабель от него может фиксироваться прямо на стену, или размещаться в специально проделанных штробах.
- Соединение кабеля с терморегулятором. Кабель идущий от инфракрасного пола, датчика и источника питания подсоединяется к терморегулятору согласно инструкции.
Важно! Перед дальнейшими работами, следует проверить систему на работоспособность. Для этого, на приборе нужно установить показатель не выше 30 градусов, и проверить работу каждой полосы.
- Укладка гидроизоляционного слоя. Полиэтиленовая плёнка раскладывается по всей поверхности ИК пола внахлёст и закрепляется скотчем.
- Монтаж настила для полового покрытия. В качестве материала для подложки используется фанера, она укладывается на нагревательные элементы.
- Установка финишного покрытия. Поверх настила монтируется напольное покрытие.
Как видите, монтаж инфракрасного тёплого пола на даче легко сделать своими руками, главное строго соблюдать технологию.
Видео инструкции
ИНФРАКРАСНЫЙ ТЕПЛЫЙ ПОЛ В КАРКАСНОМ ДОМЕ
Смотрите это видео на YouTube
Тёплый пол за 1 час своими руками при ремонте комнаты в квартире
Смотрите это видео на YouTube
Монтаж теплого пола Caleo под ламинат и линолеум
Смотрите это видео на YouTube
Полезные советы
Чтобы в дальнейшем тёплый пол на даче не создал вам проблем, нелишним будет прислушаться к некоторым советам:
- При установке электрической системы на деревянный пол теплоизоляцию следует применять с осторожностью, нельзя допускать перегрев.
- Не рекомендовано монтировать кабель или плёнку под мебель.
- Терморегулятор нужно устанавливать в местах, где отсутствует попадание влаги, так он прослужит дольше.
- Лучше если подключать прибор к сети будет специалист.
Следуя нашим рекомендациям и советам вы не только сможете правильно выбрать тёплый пол для своей дачи, но и самостоятельно произвести монтажные работы.
Электрический теплый пол своими руками – как выполнить монтаж правильно? + Видео
Содержание
- 1 Методы монтажа теплого пола
- 2 Как распределить компоненты системы по поверхности?
- 3 Как рассчитать нужное количество элементов?
- 4 Как подготовить основание?
- 5 Как установить подобное устройство для обогрева?
Теплый пол электрический сегодня достаточно часто используется для обогрева напольных покрытий в ванной комнате, банях или на балконах.
Методы монтажа теплого пола
Широкий выбор систем дает возможность с легкостью установить электрический теплый пол своими руками.
Говоря о том, какой теплый пол выбрать, следует знать, что все будет зависеть от финансовых возможностей, личных предпочтений и условий монтажа конструкции. Следует обратить внимание и на расход электроэнергии: если средства позволяют, то можно выбирать электрическую конструкцию. Она имеет долгий срок службы и легко монтируется.
На сегодняшний день существует несколько методов монтажа подобной системы. Основными из них являются следующие:
- Заливка толстого слоя стяжки и дальнейшая укладка покрытия для пола.
- Монтаж конструкции поверх стяжки под керамическую плитку.
- Установка пленочных полов. В данном случае имеется в виду монтаж системы прямо под напольное покрытие, без заливки стяжки.
Какой лучше выбрать метод монтажа? Первый способ можно использовать в случае, если нужно обогреть жилые комнаты, ванную, кухню или балкон. Здесь понадобится установить систему кабельного типа. Под конструкцию нужно будет уложить утеплительный слой. Сверху заливается стяжка небольшой толщины.
Монтаж электрического теплого пола
Если под квартирой, в которой планируется установить систему отопления подобного типа, имеется отапливаемое помещение, то система из кабелей может устанавливаться непосредственно под плитку. В таком случае не нужно будет прокладывать теплоизоляцию для теплого пола и монтировать материал в стяжку. Слой плиточной клеящей смеси и керамическая плитка способны отлично защитить элементы, которые будут нагреваться. Однако обязательно нужно проконсультироваться со специалистами или посмотреть информацию на упаковке системы по поводу того, нужно ли выполнять теплоизоляцию для теплого пола данного типа.
Если нужно обогреть пол, который покрыт ламинатом, а работы, связанные с заменой стяжки, проводить нет желания, то рекомендуется использовать систему инфракрасных полов. В данном случае понадобится уложить слой утеплительного материала в виде полиэтилена поверх существующей стяжки. После этого выполняется монтаж электрических элементов. Если понадобится, можно добавить слой гидроизоляции под покрытие для пола.
Сегодня в продаже можно найти такие виды систем теплого пола:
- кабельная;
- кабельная с сеткой;
- пленочная (инфракрасная).
Многие не знают, как выбрать подходящую систему правильно. Следует знать, что инфракрасную конструкцию использовать в случае, если в комнате для покрытия напольного основания использовалась плитка, не допускается. Такую конструкцию не нужно монтировать под стяжку, она укладывается непосредственно под напольное покрытие.
Чтобы установить систему теплого пола кабельного или какого-либо другого самостоятельно, понадобится подготовить:
- регулятор;
- датчик температуры;
- комплект системы, который состоит из нагревательного кабеля, сетки для укрепления или матов;
- провода для соединения устанавливаемых элементов;
- крепежные детали;
- устройство защиты;
- кабель из меди для заземления.
Как распределить компоненты системы по поверхности?
Прежде всего понадобится составить план основания.
Делать это нужно на бумаге. Стоит учесть, что кабель для нагрева или электрические маты не должны устанавливаться в местах, где будут расположены массивные элементы или бытовые устройства. В местах, где будут проходить обогревательные трубки или другие устройства отопления, нужно подготовить буферную зону. В ней все элементы обогрева понадобится исключить. Все элементы электрического теплого пола будут нагреваться одинаково. Если будут препятствия в виде мебели, то компоненты системы могут начать работать неправильно, в результате чего система потребует ремонта. Пострадать от перегрева в этом случае может и мебель.
В итоге должна получиться неправильная фигура. По контуру получившейся фигуры и внутри нее понадобится устанавливать элементы системы обогрева подобного типа. Это и есть существенный недостаток такой конструкции, так как перестановка мебельных элементов может негативно влиять на работу системы.
Примерная схема укладки кабеля изображена на рис. 1.
Рисунок 1
Для каждого помещения надо делать отдельный контур, даже если они практически не разграничены.
В каждое помещение устанавливается отдельный регулятор и заново подводится питание. Если между элементами планируется залить стяжку, то по основанию пола надо будет проложить демпферную ленту.
Когда план будет составлен, понадобится перенести его на напольное покрытие.
В желаемом месте на стенке понадобится отметить позицию элемента для регулировки системы. В этом месте следует подготовить отверстие под короб и опустить штробу до основания. После того как будут выполнены подготовительные работы, понадобится выполнить расчет теплого пола, то есть подсчитать нужное количество материалов.
Как рассчитать нужное количество элементов?
Расчет мощности электрической конструкции подобного типа можно произвести с помощью таблицы, которая изображена на рис. 4.
В данном случае можно использовать таблицы от изготовителя системы обогрева. Исходя из расчета тепловых потерь помещения понадобится подобрать шаг укладки кабеля, а также рассчитать его длину на каждую комнату.
Рисунок 4
Если планируется устанавливать инфракрасную систему, то расчет теплого пола будет еще более простым: понадобится подобрать число элементов, которых хватит для покрытия нужной площади. В расчетах надо учесть кабель для подключения элемента для регулировки системы, а также шнур для подсоединения устройства к регулятору. Важно знать, что не допускается подключение теплого пола напрямую к розетке.
Исходя из расчетов и имеющейся площади всех помещений понадобится проверить общий ввод на способность выдерживания подобных нагрузок.
Как подготовить основание?
Старый слой стяжки можно демонтировать, при этом все основание надо будет очистить.
Далее выполняется укладка гидроизоляции. Материал должен находить на стенку на 10 см. По всему периметру поверхности на стенке надо закрепить демпферную ленту. Данный элемент даст возможность компенсировать расширение напольного основания в процессе нагрева.
Затем обрезаются излишки гидроизоляционного материала и проложенной ленты.
Рисунок 2
Чтобы энергия тепла не уходила вниз, понадобится выполнить изоляцию напольного основания. Утепление нужно выбирать исходя из цели обогрева, размещения отапливаемой комнаты и типа основания. Важно учитывать следующее:
- Если источник тепла будет использоваться как дополнение к имеющейся системе отопления, то в качестве подложки можно применить вспененный полиэтилен, который покрыт фольгой.
- Для квартир, под которыми размещаются отапливаемые помещения, подходят пенополистирольные листы толщиной приблизительно 3-5 см. В данном случае можно использовать любой утеплительный материал соответствующей толщины.
- Если теплый пол будет размещен на балконе, который раньше не отапливался, понадобится сформировать капитальный утеплительный слой, который состоит из пенополистирола толщиной до 10 см. В данном случае допускается использование минеральной ваты такой же толщины.
Поверх утеплительного материала понадобится установить сетку.
Если подобного элемента в наличии нет, можно добавить в смесь пластификатор.
Стяжку системы теплого пола кабельного типа в разрезе можно увидеть на рис. 2.
Как установить подобное устройство для обогрева?
Допустимый разбег сопротивления кабеля с паспортными данными составляет 10%.

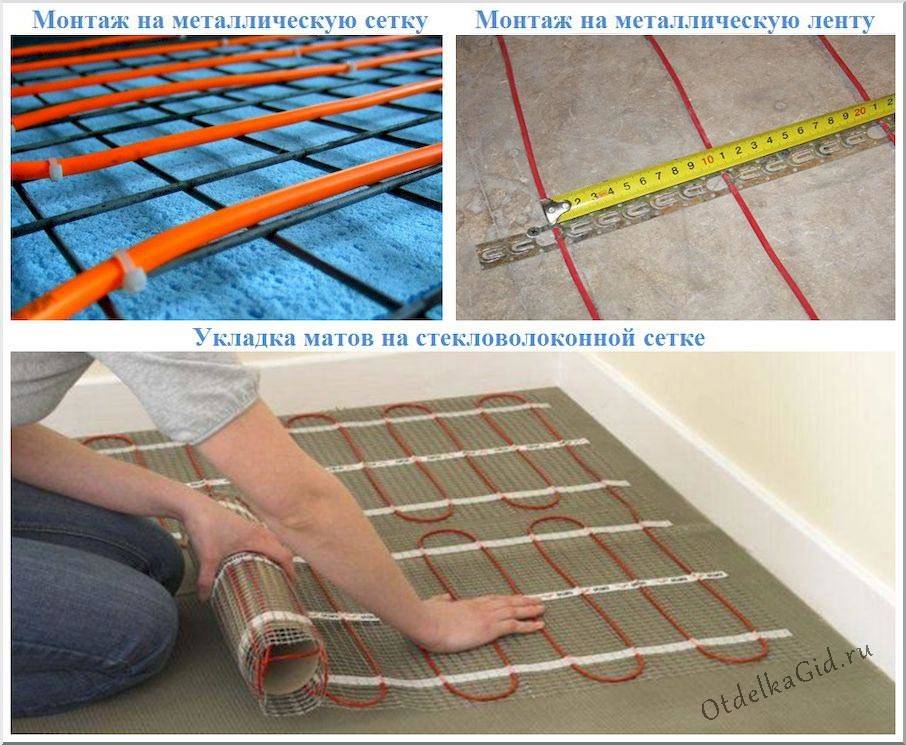

В данном случае есть 2 варианта монтажа:
- прикрепление кабеля к сетке при помощи стяжек;
- фиксация кабеля с помощью лент для крепежа.
Если конструкция монтируется в ванной комнате, понадобится заземлить сетку под ней и подвести заземление к элементу для регулировки устройства.
Инфракрасную конструкцию нужно расстелить поверх утеплителя. В некоторых случаях производителями требуется фиксация скотчем или при помощи ушек на полоске.
Инфракрасный электрический теплый пол своими руками прокладывается по схеме, которая изображена на рис.
3.
Рисунок 3
В местах, где кабель будет проходить над линией разделения двух плит перекрытия, понадобится спрятать его в обрезанную гофрированную трубку, длина которой составляет 12-15 см. Таким способом можно уменьшить вероятность повреждения кабеля в случае возможных расширений.
Клипсы, которыми соединяются все элементы конструкции для обогрева, в дальнейшем надо будет утопить в бетонную стяжку.
Когда все компоненты будут находиться на своих местах, понадобится еще раз проверить сопротивление провода. На данном этапе конструкцию можно включить.
От элемента для регулировки по штробе нужно опустить трубку. Ее конец должен размещаться между поблизости расположенными полосками кабеля. В трубку нужно просунуть датчик температуры, при помощи которого будет производиться регулировка конструкции.
На следующем этапе всю систему нужно обесточить, после чего снять элемент для регулировки до окончания работ по отделке.
Затем заливается стяжка. Когда она высохнет, следует проверить работу конструкции и установить покрытие пола.
Электрический теплый пол своими руками сделать несложно, нужно лишь знать последовательность действий и соблюдать технологию.
- Автор: Михаил Малофеев
- Распечатать
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!Электрический теплый пол своими руками. Видео, монтаж, устройство
Основные плюсы и минусы электрических полов
Перед тем, как сделать теплый пол своими руками, важно изучить все сильные и слабые стороны этого покрытия, для того чтобы установленный теплый пол так чтобы они служили вам долго.
К несомненным достоинствам данного изделия относятся:
- Возможность использования теплого электрического пола, как в качестве основного источника тепла, так и в качестве вспомогательного;
- Ровный и главное правильный обогрев всего помещения;
- Широкий спектр применения в различных помещениях, от обычных жилых помещений до офисов;
- Теплый пол электрический органично сочетается со всеми видами отделочных слоев, например, плиткой, ламинатом, линолеумом;
- Допускается регулирование температурного режима и обогрева, как во всем помещении, так и в отдельных зонах;
- Устанавливаемый теплый пол данного типа не требует дополнительной установки специального оборудования;
- Для установки электрического пола не требуются специальные знания;
- Стелс. Монтаж электрических теплых полов производится под финишный слой, а значит, готовый контур полностью скрыт;
- Довольно длительный срок эксплуатации со всеми рекомендациями по эксплуатации.
Монтаж электрических теплых полов производится под финишный слой, а значит, готовый контур полностью скрыт; Так как любое современное изделие, к сожалению, помимо плюсов, наделено и минусами, то при решении сделать электрический теплый пол своими руками необходимо их учитывать.
Как установить теплый электрический пол — пошаговая схема
Шаг 1: подготовка
Для начала все манипуляции с полом принято проводить только после того, как ремонт потолка и стен был завершенный. Монтаж следует производить на чистое основание и желательно, чтобы оно было максимально ровным. Поэтому все подметаем, затираем, а если надо, то и ровняем, хоть стяжку будем делать. Его качество важно для будущего настила, но и для прокладки кабеля поверхность без перепадов тоже очень желательна. После этого нужно пройтись по контуру теплоизоляционной лентой толщиной не более 1 мм. Можно использовать любой искусственный материал.
Таким способом мы утепляем стены от стяжки, которая в дальнейшем будет отапливаться. Принцип применения ленты можно увидеть в нашем видео. Естественно, плинтусы не должны вам мешать, но к этому времени вы едва успели их поставить.
Шаг 2: Изоляция
После гигиенических и выравнивающих процедур приступаем к укладке подложки из теплоизоляционного материала. Это нужно для того, чтобы тепло от кабеля шло вверх, равномерным потоком и ни в коем случае не нагревало потолок соседа снизу. В качестве такой основы используется специальный материал со светоотражающим серебряным покрытием. Для квартир, расположенных в многоэтажных домах, толщины такого утеплителя в 3-4 мм будет вполне достаточно. Материал фиксируется степлером и монтажной лентой. Главное, чтобы стыки между листами были минимальными, а сами они не перекашивались при монтаже. Кстати, если вы думаете об установке теплых полов с помощью кабельного обогревателя в частном доме, то можете взять более толстый утеплитель.
Укладка подложки из теплоизоляционного материала
Шаг 3: натяжка кабеля
Затем укладывается кабель, который фиксируется на поверхности теплоизолятора специальными хомутами.
Здесь могут быть вариации. Так, например, одна технология предусматривает этап укладки гидроизоляционного слоя поверх теплоотражающего материала, по другой – на слой пластика укладывается нагревательный кабель, а сверху фиксируется полиэтиленовыми лентами. Другие виды работы вполне возможны, поэтому здесь можно сказать только одно: внимательно читайте инструкцию. И, конечно же, этот этап работы не остался без демонстрационного видео, посмотрите его.
Важно отметить, что если решено установить бронированный кабель, то проблем быть не должно, но при использовании одинарного нагревательного провода необходимо учитывать следующие параметры:
- шаг электрокабеля для теплого пола при монтаже должно быть 80–150 мм;
- расстояние от стены до провода — 50-100 мм, от водопроводных и газовых труб — 100-150 мм;
- Изгиб кабеля при монтаже не допускается менее 50 мм;
- соединения проводов всегда находятся в зоне заливки стяжки.
Шаг 4: стяжка
Далее следует заполнение кабельного нагревателя слоем стяжки, сразу напольным покрытием или влагоизоляционным слоем.
Здесь нужно смотреть на многие факторы: диаметр провода, характеристики помещения, этажность, материал пола и так далее. По большому счету, на этом основные работы по монтажу вантового пола заканчиваются. Далее следует установка термостата и системы управления. Здесь есть свои тонкости, которые также указаны в технической документации, а как это будет происходить в общих чертах, смотрите в приложенном видео. Неизменно только одно правило: проверка работоспособности теплого пола длится около суток. Если все работает нормально, можно переходить к заключительной части.
Заливка кабельного нагревателя слоем стяжки
Также следует отметить, что при заливке стяжки может поджидать небольшой, но очень неприятный подвох: частицы воздуха, при нарушении пропорции веществ для приготовления раствора, могут образовываться «поры», что может негативно сказаться на кабеле, и он вполне может перегреться. Чтобы этого не произошло, некоторые хитрые строители при монтаже используют добавку в виде клея ПВА в пропорции 1 кг вещества на 1 мешок цемента.
Благодаря такому «компоту» слой становится практически монолитным, а тепло, исходящее от нагревательного элемента, направляется строго по прямому назначению.
Шаг 5: отделка
Осталась окончательная отделка. Если полы готовились под плитку, то производится окончательная заливка бетонной стяжки. Затем остается дождаться полного высыхания. Есть один неприятный момент: в зависимости от типа используемого для заливки материала ждать его застывания придется очень долго. Иногда это занимает от 20 до 30 дней! Но не ужасайтесь сразу, а просто просчитайте все варианты. Промышленность не стоит на месте, и, вполне возможно, скоро появятся материалы, благодаря которым стяжка сохнет намного быстрее. Наконец, наступает момент, когда уже можно делать финишное покрытие. Будь то плитка, линолеум, ламинат или ковролин – решать только вам.
Основные способы укладки электрического пола
Способы, как допустимо укладывать электрический теплый пол своими руками, делятся на три вида:
- Непосредственная укладка в стяжку, а затем завершающий слой (кабельный подпольный подогрев) установлен.

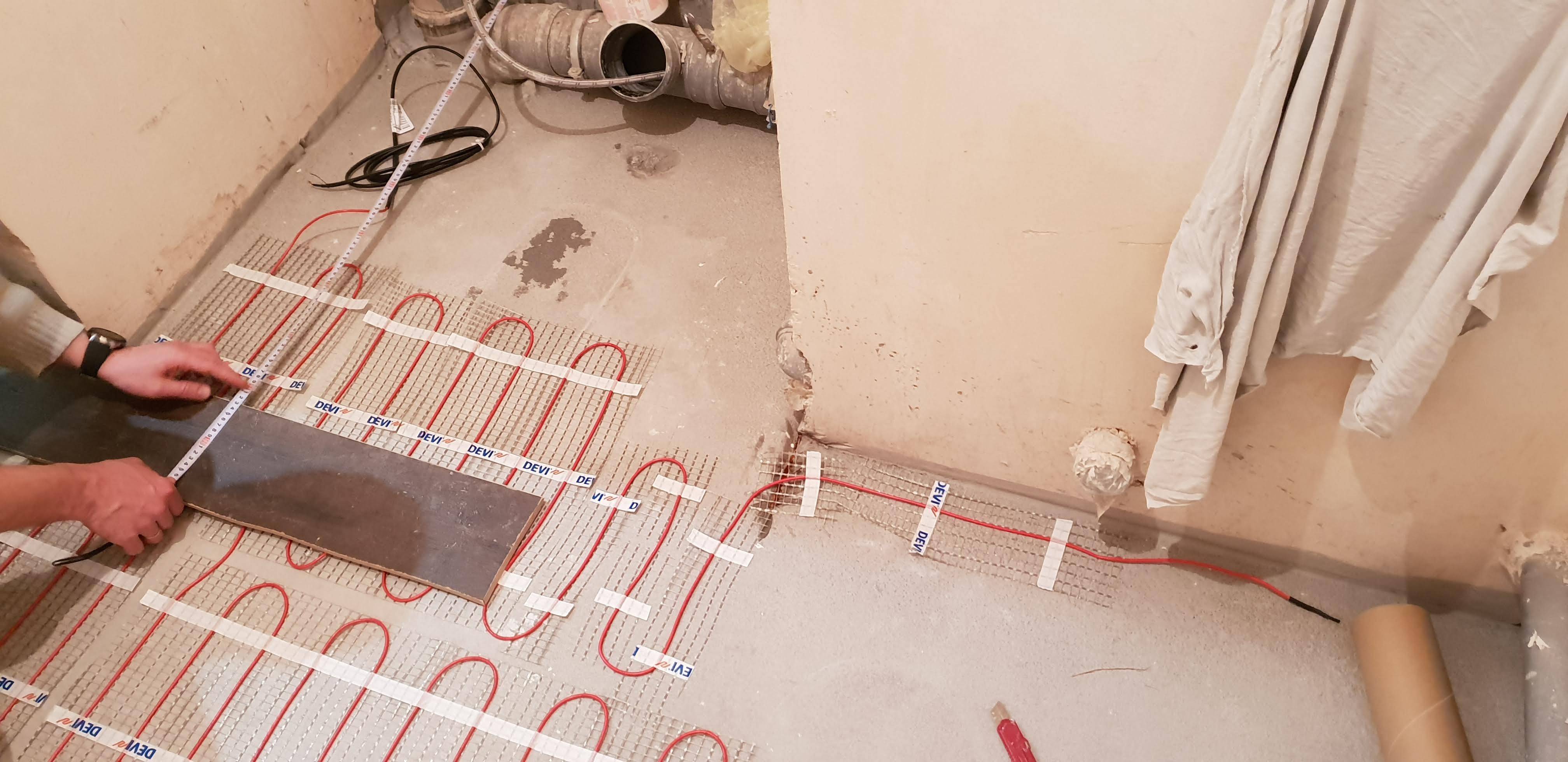

- Укладка поверх стяжки под плитку (электроматы).
- И прямая установка под напольное покрытие (полы с инфракрасным подогревом).
Вышеперечисленные виды исполнения позволяют укладывать электрический теплый пол в абсолютно разных помещениях вашего дома или квартиры.
Видео как уложить кабельный пол под стяжку:
Видео как установить нагревательный мат:
Электрический теплый пол своими руками. Видео, монтаж, устройство
Очень часто в современных квартирах в ванных комнатах устанавливают электрические полы, которые быстро и эффективно нагревают пол. Электрические полы представляют собой достаточно сложную инженерную конструкцию, включающую в себя нагревательный кабель, нагревательный мат, терморегулятор, теплоизоляцию и направляющие. По нагревательному кабелю передается слабый электрический ток. Под его действием кабель нагревается и начинает излучать тепло.
Подготовка основания
Когда делаем электрический теплый пол своими руками, важно тщательно подготовить основание.
На этапе подготовки основания проводим следующие мероприятия:
- Снимаем старое покрытие и ревизуем стяжку. В том случае, если требуется смонтировать инфракрасный тепловой пол и стяжка находится в удовлетворительном состоянии, то поверхность просто тщательно очищается от грязи и пыли. Если необходима установка проводного теплого пола, то без демонтажа старой основы не обойтись, так как для того, чтобы спрятать кабель, потребуется новая стяжка, а это «съест» высоту потолков.
- Следующий этап – укладка влагозащитного покрытия, в этом плане широко используется слой полиэтилена, но при желании допустимо использование своего варианта, например, рубероида. Далее на стены помещения крепится демпферная пленка. Гарантирует компенсацию теплового расширения при нагреве.
- Затем укладывается теплозащитный слой. Укладка этого слоя значительно снизит потери тепла через основание пола. Тип теплозащиты выбирается в зависимости от направленности помещения и типа основания.
- Если под полом находится неотапливаемое помещение, то толщина теплоизоляционного материала должна быть не менее десяти сантиметров, если под потолком устраивают теплый подвал или другие жилые помещения, то допустимо делать толщиной пять-два см.
- Далее, если укладывается кабельный тип теплого пола, то укладывается кабель с дальнейшей заливкой стяжки, а если просто необходимо выровнять поверхность, то делаются наливные полы или стяжка.
Какая технология обогрева кабельного пола?
Подсознательный страх, что, несмотря на все гарантии надежности, водяные теплые полы могут затопить если не вас, то соседей снизу, заставляет отдать предпочтение второму варианту. Сложнее всего монтаж, связанный с протяжкой электрогреющего кабеля. Здесь необходимо точно выдерживать расстояние между «ступенями» провода и обращаться с ним достаточно аккуратно, не допуская повреждения изоляционной оболочки и центрального провода. После укладки нагревательного элемента в соответствии с инструкцией его заливают бетоном (толщина слоя 3-5 см).
Мощность электрического кабеля может быть до 18 Вт на 1 метр. Вот и все. Вербальное редактирование кажется простым и понятным.
Полы с водяным подогревом
Провод можно использовать и с деревянным полом. При этом максимальная мощность системы отопления должна быть не более 10 Вт на метр.
Более современные технологии позволяют больше не устраивать танцы с бубнами при укладке одиночного нагревательного элемента, измеряя линейкой сантиметры между витками. Установка теплых полов с армированной сеткой стала значительным прогрессом. Представляет собой широкую ленту из сотового материала, внутри которой змейкой проложен кабель. Удобство заключается в том, что вам не придется мучиться, разматывая катушку с проводом, выписывая им зигзаги. Вы просто разматываете рулон, отрезаете куски ленты нужной длины, а затем соединяете концы электрического кабеля под сеткой. Такой теплый пол еще называют «матовым», потому что покрытия из скрепленных между собой армированных частей действительно создают своеобразный слой, похожий на мат.
Монтаж теплых полов с армированной сеткой
И, наконец, более позднее и, можно сказать, совершенное изобретение – инфракрасный пол. Он состоит из двух слоев полиэстера, между которыми расположены электрические нагревательные полоски из карбона. Пленка похожа на солнечные батареи. Его толщина всего 0,5 мм, то есть чуть больше листа бумаги. Фиксируется как обычная наклейка на любой ровной поверхности. Это самый простой способ укладки, это по силам каждому из нас, и нет необходимости ждать, пока стяжка затвердеет. Настил уложен, и на него сразу можно поставить мебель. Еще одним преимуществом инфракрасного электрического теплого пола является то, что это наиболее экономичная и энергоэффективная альтернатива другим вариантам.
Монтаж элементов теплого пола
Грамотная расстановка элементов отопления предусматривает расстояние от стены 15 см, а от последующих отопительных приборов 10 см.
- Если выбран термокабельный пол, то кабель укладывается с выбранным шагом по всему помещению, крепится к основанию и подключается к сети и обязательная проверка мультиамперметром на правильность подключения, затем заливается стяжка.
- Если выбраны энергоматы или фольга, то их необходимо положить в местах, где не будет размещаться мебель и сантехника.
- Уложенные маты и инфракрасная пленка также подключаются к сети и проверяются на исправность.
Электрический теплый пол своими руками сделать несложно, особенно если это ИК пленочный. При монтаже пленка крепится к основе специальным скотчем, а нагревательные маты имеют свой клеевой слой.
При установке провода следите за тем, чтобы он не был натянут, а изгибы были ровными и без перегибов. Это обеспечит длительный срок службы пола.
После проверки правильности монтажа подключаемых систем можно приступать к монтажу финишного покрытия.

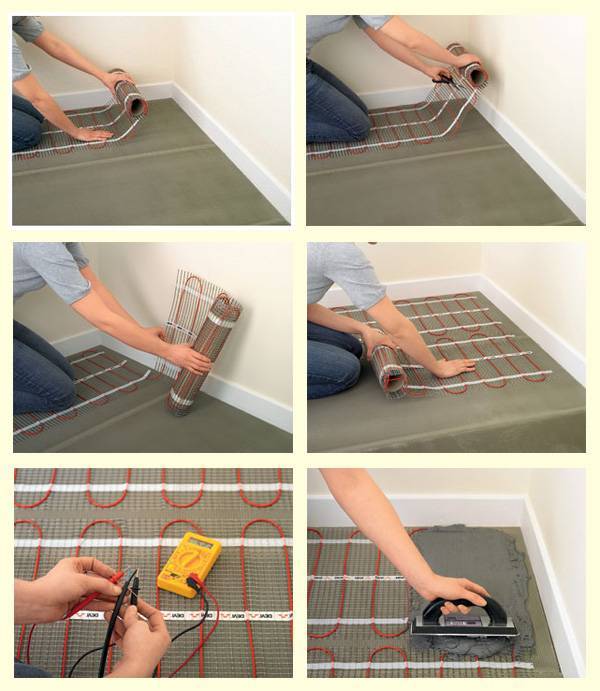

Алгоритм укладки нагревательных матов
В этой статье мы рассмотрели, как установить и как уложить теплый электрический пол. Зная все тонкости и нюансы, вы легко сможете провести эту процедуру без посторонней помощи.
Разновидности теплых полов
Если кто-то уверен, что понятие «теплый» (точнее — обогреваемый) пол появилось недавно, то пусть приготовится удивиться: системы таких покрытий были известны еще в доисторические времена.
Так, например, одно из первых упоминаний относится к Древнему Риму. Знаменитые бани, известные с 5-го класса средней школы, были оборудованы подобным каменным покрытием, в котором по каналам циркулировал горячий воздух. Такими изобретениями могут похвастаться и всемирно известные русская и турецкая бани. Но у нас не древность, а время новых технологий, а потому способы утепления пола в нынешних квартирах ушли далеко вперед.
Система обогрева
Сегодня никто не будет протягивать трубы под паркет и наполнять их паром. Идея, представленная древними, изменилась и существует как теплый пол с циркулирующей водой или нагревательным кабелем. Вкратце, водяная система отопления представляет собой систему гибких труб, проложенных под верхним слоем напольного покрытия, а принцип работы такой же, как и у обычных чугунных радиаторных батарей, устанавливаемых под окнами. Кстати, подключение к центральному отоплению — одна из функций этого этажа. Второй способ повысить температуру под ногами — электрический нагревательный кабель.
Остановимся на его описании, разберем, как происходит установка, не обойдемся и без многочисленных видеороликов.
Устройство и принцип действия
Любой электрический пол в самом общем случае представляет собой многослойную конструкцию. Может включать в себя слой теплоизоляции, базовый слой, установленные нагревательные элементы, армирующий слой , на который укладывается напольное покрытие. В зависимости от используемых в системе элементов, места ее монтажа и ряда факторов имеет свои особенности в послойном устройстве электрического теплого пола.
Выделение тепла происходит в результате прохождения электрического тока через распределенные нагревательные элементы с высоким удельным сопротивлением. Такие термоэлектрические нагреватели изготавливаются в виде резистивных (с одной или двумя жилами) или саморегулирующихся кабелей , пленок с углеродным и биметаллическим покрытием, нагревательных стержней.
Тепло, образующееся в результате преобразования электроэнергии в резистивные нагреватели (кабели, стержни, пленки), легко регулируются. Для этого в системах используются автоматические и ручные термостаты. Одним из преимуществ теплых электрических полов является простота автоматизации контроль температуры. Возможность запрограммировать работу теплого пола в любое время, значительно повышает комфортность его эксплуатации.
Использование автоматических блоков позволяет значительно (до 50%) повысить КПД энергопотребления. Однако ручная установка температуры на блоке, с возможностью его работы в режиме термостата, также обеспечивает значительную (не менее 30%) экономию электроэнергии.
Технология и видео процесса монтажа электрических теплых полов пленочного типа
Пленочные инфракрасные обогреватели сочетают в себе максимальный набор положительных характеристик: просты в монтаже, быстро прогревают помещение, энергоэффективны.
Основное преимущество заключается в том, что при использовании в качестве финишного покрытия ламината, линолеума, ковролина и других быстромонтируемых материалов систему можно сразу ввести в эксплуатацию.
Технология монтажа пленочного нагревателя:
- Подготовить распределительную коробку для установки термостата и выточить паз в стене.
- Очистите и при необходимости выровняйте пол.
- Уложить теплоизоляцию на основе полипропилена или металлизированной пленки ( алюминиевая фольга не допускается! ) отражающим слоем вверх, закрывая стыки строительным скотчем. При формировании электрического пленочного теплого пола отзывы настоятельно рекомендуют оценивать состояние основания. Если пол мокрый, следует сделать гидроизоляционный слой из ПЭТ-пленки, и только потом покрыть теплоизоляцией.
- Нарежьте полосы утеплителя определенной длины (не более 10 м), отступив от стен на 200-300 мм. Резка допускается только по линии разграничения (штриховая) с последующей изоляцией медных контактов.
- Установить планки в рабочее положение: медные шины соприкасаются с теплоизоляцией (смотрят вниз), полосы не накладываются друг на друга и не пересекаются (расстояние между ними около 100 мм).
- Закрепите нагревательные элементы лентой.
- Установите заклепки на соединительные провода — всегда под фольгой (полосы соединяются параллельно). Конфигурация заклепок и тип приспособления для их зажима определяются конкретным производителем.
- Соедините соединители медными шинами и изолируйте стыки битумной лентой.
- Подсоедините блок к термостату. Подключать пленку теплый пол электрический видео рекомендую только после измерения сопротивления и зарисовки схемы расположения нагревательных элементов. На этом этапе также можно оценить мощность установки, которая должна быть на 20 % ниже максимально возможной нагрузки термостата: P = U2 / R, где U — напряжение, 220 В.
- Установите датчик температуры непосредственно под нагревательной лентой, желательно в наименее нагруженном месте (провода можно спрятать под теплоизоляцию, предварительно приклеив скотчем).
- Проверка системы.
- Укладка финишного слоя. При укладке ламината, линолеума или ковролина рекомендуется гидроизолировать нагревательные элементы толстым полиэтиленом (около 80 микрон) или постелить подложку. Перед укладкой плитки сетку следует монтировать поверх пленочного утеплителя, закрепляя ее в местах, где нет полос.
Сооружая своими руками электрический теплый пол на основе пленочных ТЭНов, следует иметь в виду :
- Запрещается нарушать целостность графитовых элементов!
- При укладке ламината или линолеума необходимо выдерживать зазор между стеной.
- Установка полос под мебелью и другими предметами, особенно при использовании податливого финишного покрытия, настоятельно не рекомендуется.
- После укладки плитки запрещается включать функцию обогрева в течение трех недель.
Установка электрического пола
Прежде чем приступить к установке нагревательных элементов, необходимо составить на бумаге план установки, на котором оптимально распределить нагревательные кабели и элементы.
Необходимо учитывать особенности помещения, расстановку мебели и сантехники, места прокладки труб, электрокоммуникаций и другие детали. Необходимо распределить нагревательные элементы по тем зонам, в которых они будут наиболее эффективны. После того, как макет продуман на бумаге, необходимо воплотить его в жизнь. Терморегулятор следует разместить на стене в удобном месте. От него проложены электрические кабели и проложен провод с датчиком температуры. Если в ванной установлен теплый пол под плитку, необходимо предусмотреть заземление. Первый слой – отражающая теплоизоляция, отражающей стороной вверх, после чего на стены с небольшим нахлестом укладывается слой гидроизоляционной пленки. Краевой утеплитель устанавливается по периметру пола.
Перед прокладкой необходимо проверить работоспособность электрического кабеля и всей системы. Элементы теплого пола крепятся специальной крепежной лентой. Ленточные инфракрасные полы укладываются поверх слоя утеплителя и фиксируются клейкой лентой.
После прокладки и подключения кабелей необходимо проверить работоспособность системы, изоляцию и измерить сопротивление системы с помощью специальных приборов. Далее делается бетонная стяжка. Это самый простой способ сделать теплый бетонный пол.
Особенности расчета
Перед тем, как сделать электрический теплый пол, следует определиться, будет ли система использоваться как основной или дополнительный источник тепла. От этого напрямую зависит расчет. Если обогрев пола дополнительный, то требование будет одно – мощности должно хватать для прогрева пола до комфортного уровня температуры. Как правило, это +29 градусов. Но если установка будет использоваться для основного отопления, тепла должно хватить, чтобы компенсировать теплопотери здания. Расчеты здесь незаменимы. Расчет электрического теплого пола можно выполнить двумя способами.
Первый способ расчета электрического теплого пола
Суть первого заключается в том, что сначала определяются теплопотери квартиры с учетом ряда факторов.
Например, тип остекления, размер окон, площадь, материал и толщина наружных стен влияют на потери тепла в помещении. Различные строительные материалы имеют разную степень теплоотдачи. Конечно, такой расчет сложен. Но с другой стороны, он самый точный.
Важно помнить, что обогреваемая поверхность должна составлять не менее 70% площади помещения. Там, где планируется разместить мебель, крупную бытовую технику, ТЭНы прокладывать нельзя. И это тоже следует учитывать при расчетах.
Чтобы провести правильный расчет теплого электрического пола — онлайн-калькулятор будет очень кстати. Вы также можете обратиться за помощью к специалистам.
Второй метод расчета
Второй вариант расчета несколько проще. Проводится по среднестатистическим данным. Так, для основного отопления всех комнат в доме необходимая мощность составляет 180 Вт/м2. Но, если в качестве дополнительного источника тепла предполагается установка теплого пола, то показатели будут отличаться для разных помещений.
Так, для жилых комнат, кухни, расположенной на первом этаже, а также для санузла требуется мощность 140-150 Вт/м2. Если жилые комнаты и кухня на втором этаже и выше, необходимая мощность будет чуть меньше – 120-130 Вт/кв.м. Для балкона значение составляет 180 Вт/м2.
Для расчета теплого электрического пола необходимо площадь, не занятую предметами мебели, умножить на указанную норму. В результате получается максимальная потребляемая мощность, необходимая для того, чтобы качественно и качественно прогреть пол.
Как отремонтировать поврежденный напольный обогрев TempZone™ с разомкнутой цепью
Итак, мы обнаружили неработающий пол, так что у нас есть набор для устранения неполадок, и первое, что мы попробуем получить представление о том, где проблема находится в полу. Так что у меня здесь короткая остановка. Я также собираюсь использовать цифровой омметр между ними. Эти две вещи смогут дать представление о том, где находится проблема в полу. Как только мы поймем, где проблема, мы ударим по ней высоким напряжением, чтобы найти искры, а искра покажет нам, где именно повреждено.
провод есть.
Хорошо, теперь это мешающий провод, и если вы посмотрите, у нас есть красный проводник и черный проводник, и я скрутил их вместе. Это оставляет землю. Итак, что я собираюсь сделать, так это взять черный разъем и присоединить его к зажиму типа «крокодил» на земле. Я собираюсь скрутить красный и черный вместе. Затем я включу разъем и нажму на это, и мы получим 189. Итак, мы собираемся использовать эти цифры, чтобы дать нам представление о том, где на полу. Проблема в. Послушайте, первый шаг к устранению любых неполадок на этаже — это выяснить, каковы причины владельца, и мы собираемся спросить вас об этом по телефону. Первое, что мы делаем, это всегда получить цифровой омметр. Никогда, никогда не используйте аналоговый измеритель со стрелкой, со стрелками. Это нехорошо. На полу работать не будут. Даже не пытайтесь их использовать. Вот этот счетчик стоил 15 долларов. Приобрести его можно в любом крупном магазине. Они на вес золота. Итак, что мы собираемся сделать, так это установить наш омметр на диапазон 200 Ом и убедиться, что он работает, соединив два щупа вместе.
Следующее, что я собираюсь сделать, это получить фактические показания пола, и это будет в вашем плане установки, когда должны быть омы. Но если я сделаю тест здесь, я увижу, что у меня нет рук, значит, пол открыт, пол поврежден. И что нам нужно сделать, так это выяснить, где ущерб. Итак, есть три теста от красного или желтого к земле, от красного к черному и от черного к земле.
И мы видим, что мы открылись всеми способами, которые мы тестировали, что означает, что провода где-то полностью оборваны. Итак, следующее, что мы собираемся сделать, это достать наш тестер с высоким потенциометром. Хорошо, теперь у меня есть тестер высокого напряжения, который является высоким горшком. Этот блок предназначен для проверки изоляции. Поэтому, если вы посылаете напряжение по черному проводу и кладете землю на землю, вы должны убедиться, что изоляция изолирует черный провод от земли внутри кабеля. То же самое с красным на землю. Вы хотите убедиться, что изоляция хорошая на всем протяжении мата. Итак, что я собираюсь сделать, так это взять черный зажим. Подключу к черному проводу. Итак, что я делаю, я настраиваю так. Я вижу, могу ли я заставить его сделать искру, и я делаю это, он сбрасывается, поэтому, как только я узнаю, что это такое, я нажимаю кнопку сброса и сбрасываю напряжение, и я продолжаю сбрасывать напряжение, пока не смогу получить его для сброса при минимально возможном напряжении.
Итак, что я собираюсь сделать сейчас, так это нажать кнопку сброса и удерживать ее нажатой, и я собираюсь нажимать на нее короткими импульсами всего в одну или две секунды, может быть, в самое большее три. И это покажет горячую точку в полу. Хорошо, теперь, когда мы нашли место, которое я отметил маркером Black magic, я собираюсь разорвать вокруг него тонкий слой, чтобы я мог вытащить кабель для ремонта. Я всегда бью, видишь, кабель проходит здесь, здесь и здесь, я собираюсь протянуть его между проводами. Таким образом, я никогда, никогда не задену провод ни одним из этих инструментов.
Когда вы делаете это, не пытайтесь использовать инструмент для зачистки проводов, иначе инструмент для зачистки проводов не будет работать с этим проводом, потому что это не стандартный калибр. Так что не на что настраивать инструмент для зачистки проводов. То, как вам нужно это сделать, очень осторожно возьмите лезвие и просто прорежьте поверхность достаточно, чтобы вы могли видеть, что вы пробили синее внешнее покрытие. И это на самом деле не так просто, как кажется, потому что это сделано для того, чтобы не повредить провод. Затем я разрезал изоляцию по всей длине. Это позволит мне снять внешний рукав, а затем я начну работать на земле. Итак, я разделил два центральных провода. Они несут напряжение, и я отделил их от земли. Итак, я возьму эту землю, скручу ее вместе и удостоверюсь, что она не переплетена с проводами под напряжением, потому что, если они переплетутся, у вас есть шанс, что, когда вы получите сделали с вашим ремонтом, что у вас все еще может быть короткое замыкание.
Таким образом, идея состоит в том, чтобы как можно лучше изолировать эти провода, прежде чем делать что-либо еще. Теперь мне нужно снять изоляцию с внутренних жил. И это прозрачная изоляция, и я получаю чуть больше четверти дюйма. Опять же, это не стандартный провод, поэтому никогда не используйте для этого провода инструмент для зачистки проводов. Хорошо, что один выключен. Итак, наши провода разделены, мы прикрепили, если вы хотите взглянуть сюда, мы прикрепили нашу внешнюю термоусадку. И я возьму эти два маленьких черных изолятора, они будут изолировать ремонт друг от друга. И это сделает ремонт водонепроницаемым. Так что к тому времени, когда я закончу здесь, у меня будет два водонепроницаемых ремонта здесь и один водонепроницаемый ремонт всей сборки. Я собираюсь переместить этот сюда, потому что у меня есть немного больше места между ним и ремонтом, который не хочет, чтобы термоусадка давала мне усадку. Так что буду делать ремонт пайкой. Это лучший ремонт, который вы можете сделать, потому что он самый долговременный.
