Как сварить входную металлическую дверь своими руками: Металлическая дверь своими руками в 7 этапов

Железная дверь своими руками — 2 варианта, мастер-класс!

Железные двери используются повсеместно. Их устанавливают не только в квартирах, но и в частных домах, банях, прочих придомовых постройках. Именно такие двери способны надежно защитить имущество от посягательств злоумышленников.

Железная дверь своими руками

Однако приобрести достойную металлическую дверь не всегда возможно. Во-первых, играет роль фактор высокой ценовой политики, во-вторых, иногда требуется изготовить дверь особого размера или с использованием определенных материалов.

Китайская дверь не защитит ваш дом

Собственноручно изготавливая железную дверь, вы можете быть уверены, что конструкция будет действительно качественной, а затраты на материалы не окажутся непосильно высокими.

Производитель	Стоимость двери, руб
Торэкс	10600
Стальной портье	32965
Микрон	16500
Ривале	19900
Сигма	16340
Гардиан	18000 — 120000

Экономим вместе. Делаем железную дверь своими руками

Замеры и чертежи

Прежде чем изготавливать дверь из стали, необходимо тщательно промерить дверной проем и убедиться, что стена представляет собой кирпичную кладку или слой бетона, а не толстый слой штукатурки или фанеры.

Железная дверь своими руками, конструкция

Когда дверной проем измерен, можно начинать работу над чертежом конструкции. На нем обязательно отражаются габариты двери, высота установки замка и петель, положение ребер жесткости и другие конструктивные особенности двери.

Чертеж двери

Обратите внимание! Если в процессе замеров показания получаются более 1500*2000 мм, то рекомендуется коробку двери сделать сборной, добавив сбоку либо сверху дополнительную рамку, зашитую металлом. В частных домах в широкие дверные проемы добавляют два дополнительных остекленных модуля, которые не только укрепляют всю конструкцию двери, но и украшают всю входную группу.

Проект входной группыВходные двериВходные двери

Материалы для изготовления двери, инструмент

1. Сортовой прокат (уголок либо профильная квадратная труба со стороной 40мм) для изготовления коробки и самой двери.
2. Стальной лист толщиной 2-3 мм.

   Уголки и стальной лист

3. Петли металлические (минимум 2 шт.).
4. Замок, дверной глазок, ручка.
5. Фанера и пенопласт либо пенопластовая крошка и клей ПВА для утепления.
6. Анкеры, прочий крепеж.
7. Аппарат сварочный, болгарка, электродрель и комплектующие к инструментам.
8. Растворитель и краска для металла, грунтовка, кисти, валик.
9. Измерительные инструменты (рулетка, угольник).

Вариант первый. Классическая железная дверь

Классическая железная дверь состоит непосредственно из полотна, металлической дверной коробки, соединяющих их петель и крепежных пластин, которые фиксируют дверь в проеме.

Шаг 1

Разметка и резка уголка

Обратите внимание! Работы необходимо выполнять на металлическом верстаке.

Собираем раму двери (коробку). Для этого по произведенным ранее разметкам нарезаем металлический профиль (уголок) под углом 45 градусов. Проверяем точность резки, соединяя раму и прикладывая столярный уголок.

Проверяем точность резки, соединяя раму и прикладывая столярный уголок

Также может собрать раму из металлических труб, сварив их между собой в прямоугольную конструкцию. При работе важно проверять не только точность соединения углов, но и производить замеры диагоналей конструкции во избежание перекоса.

Цены на двери СтройГост

Дверь металлическая СтройГост

Все сварные швы сразу обрабатываем углошлифовальной машинкой. Это необходимо, чтобы в дальнейшем полотно плотно прилегало к коробке.

Все сварные швы сразу обрабатываем углошлифовальной машинкой

Шаг 2

Делаем заготовки для каркаса двери. Используем уголок металлический. Зазор между рамкой двери и коробкой будем выдерживать в пределах 5 мм – со стороны замка и 3 мм с остальных трех сторон. Для удобства можно подготовить металлические прямоугольники заявленной толщины (шаблоны).

Дверная коробка из квадратной трубы

Размечаем и нарезаем металлический профиль. Вкладываем его внутрь дверной коробки. Проверяем диагонали. Если они соответствуют, то в одном из боковых профилей делаем прорезь для дверного замка. Далее прихватываем сваркой углы рамки и оба каркаса по периметру в нескольких местах.

Рамка двериРамка двериРамка двериРамка двериРамка двери

На этом этапе на дверную рамку можно наварить металлические полосы, которые станут фиксаторами для будущей обшивки двери.

Шаг 3

В середину будущего дверного полотна привариваем первое ребро жесткости. Для этого замеряем длину дверного каркаса, отрезаем профиль и сваркой фиксируем его вертикально в центре. Зачищаем сварные швы болгаркой.

Шаг 4

Резка листа

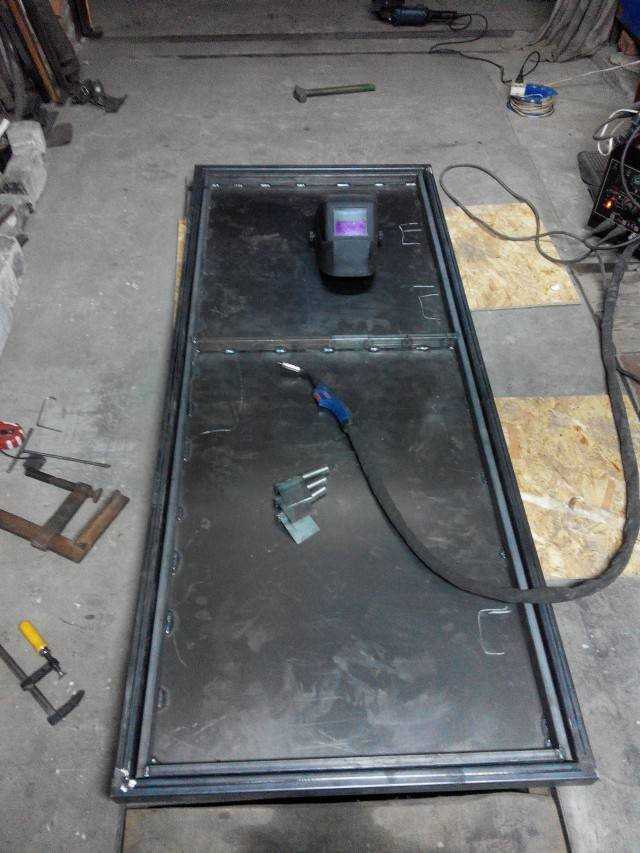

Производим разметку дверного полотна. Напуски стального листа на коробку по 10-15 мм, со стороны петель – 5 мм.

Привариваем к получившейся дверной раме лист металлаПривариваем к получившейся дверной раме лист металлаРазрезаем сталь болгаркой и привариваем к дверной раме

Разрезаем сталь болгаркой и привариваем к дверной раме.

Внутрь дверного полотна привариваем горизонтальные ребра жесткости. Если их окажется недостаточно, то количество арматуры следует увеличить.

Шаг 5

Прорези для замкаНарезка резьбыУстановка замкаУстановка замкаДля сохранности замка привариваем уголокЗамочная скважинаЗамок

Устанавливаем замок. Делаем мелом или маркером разметку на дверном полотне. Просверливаем замочную скважину, обрабатываем ее напильником. Сверлим отверстия под крепеж замка, метчиком нарезаем резьбу и фиксируем замок болтами. Устанавливаем ручку замка.

Установка ручки двери

Внимание! Инструкция по установке замка входной двери может различаться в зависимости от модификации приобретенного вами изделия.

Цилиндровый замокЗамок для двери

Шаг 6

Смазываем петли и привариваем их к дверной коробке и каркасу дверного полотна.

ПетлиПетли

Болгаркой разрезаем места соединения рамы и дверного полотна (прихваченные сваркой участки). Раскрываем дверь. Фиксируем петли сваркой изнутри.

Обратите внимание! На этом этапе можно просверлить отверстие под дверной глазок либо сквозь центральный вертикальный профиль и листовой металл, либо сместив глазок чуть в сторону и высверлив отверстие только в стальном полотне.

Шаг 7

Входная дверьПластины для крепления двери в проемеПластины для крепления двери в проеме

Изготовим крепеж для двери. Берем металлические полоски (от 6 до 10 штук). Привариваем их к дверной коробке. В дальнейшем в этих полосках появятся отверстия для анкеров.

Шаг 8

Утепляем дверь. Разрезаем пенопласт, минеральную вату либо любой другой утеплитель. Заполняем им пространство между ребрами жесткости двери.

Утепление двери

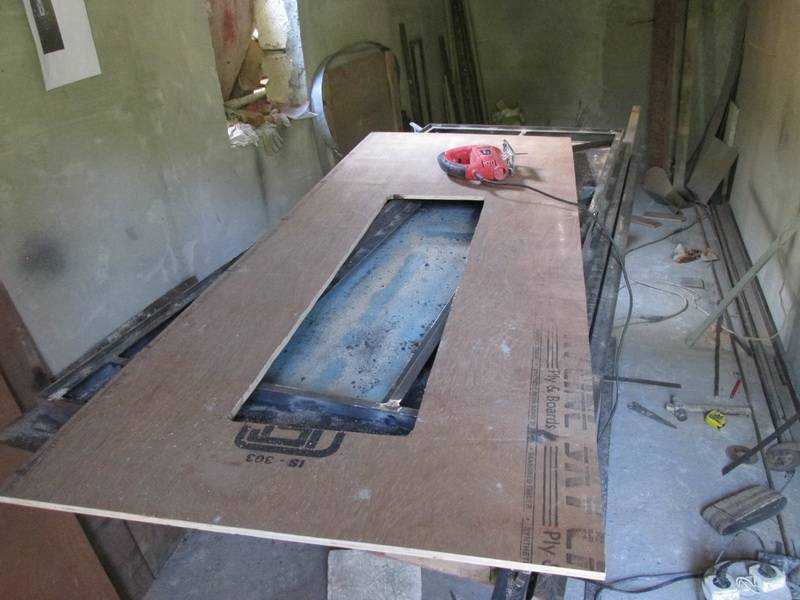

Делаем внутреннюю декоративную обшивку. Например, можно использовать вырезанный по размеру лист фанеры и закрепить его клепками. Также для отделки можно использовать ламинированные, пластиковые панели или вагонку. Последний вариант особенно актуален, если дверь будет установлена в бане.

Разметка и резка фанерыГотовая дверьГотовая дверьОтделка металлической двери вагонкой

Шаг 9

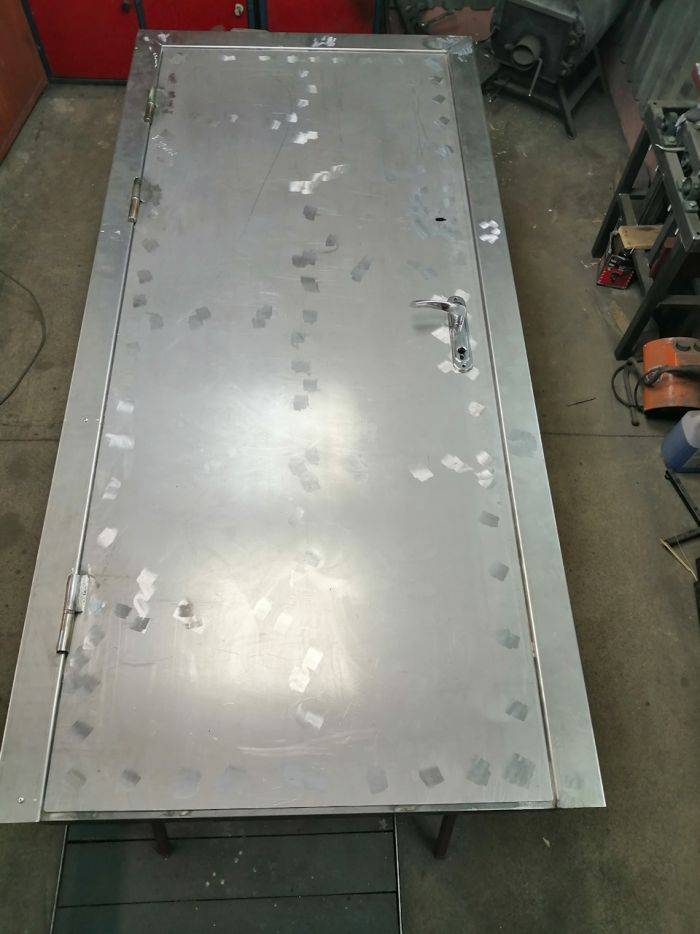

Дверь готова. Остается ее покрыть автомобильной грунтовкой и краской. Вместо окрашивания дверь можно обшить дерматином или кожей. При необходимости установите уплотнители на дверную раму.

Можно переходить к установке, высверлив отверстия в приваренных ранее полосках стали и фиксируя дверную коробку в проеме анкерами. При установке важно использовать уровень, чтобы исключить перекос.

Вариант второй. Металлическая дверь с окном и элементами холодной ковки

Железная дверь своими руками со стеклом

Обычно входные двери со стеклопакетами устанавливают в частных домах. Благодаря окну, в прихожей будет светлее, а элементы ковки сделают парадный вход эксклюзивным и привлекательным внешне.

Прорезь для окнаРебра жесткостиУстановка двери

Окно в дверном проеме изготавливается на этапе резки стального листа. Далее по периметру вырезанного прямоугольного (либо другой формы) отверстия наваривается металлическая арматура. Последующие этапы работ вплоть до покраски аналогичны классической двери.

Цены на стальные входные двери Браво

Дверь стальная входная Браво

После окрашивания в оконный проем необходимо установить стеклопакет, а с внешней стороны двери закрепить сваркой декоративную решетку, изготовленную методом холодной либо горячей ковки.

Металлические двери с ковкойМеталлические двери с ковкой

Дополнительно можно установить на входную дверь доводчик. Тогда конструкция будет закрываться плавно и бесшумно.

Доводчик для входной двериВарианты установки дверных доводчиковТеперь ваш дом надежно защищен новенькой железной дверью

Видео – Железная дверь своими руками

Видео – Процесс изготовления стальной двери

Как сделать металлическую дверь своими руками

Входная дверь – это неотъемлемый элемент обустройства квартиры или частного дома. На рынке готовые металлические изделия стоят дорого, но, можно сэкономить, если сделать своими руками. Следует ознакомиться с тем, какие понадобятся инструменты, как правильно создать проект, как сварить, утеплить и отделать входную дверь. Пошаговая инструкция вполне понятная. Также важно определиться с вариантом обивки: МДФ панели, кожа или древесина.

Содержимое

• Дверь из металлопрофиля
• Что понадобится
• Этапы сборки
  • Собираем коробку
  • Сборка
  • Изготовление
• Установка
• Отделка

Дверь из металлопрофиля

Входная дверь должна быть не только привлекательной, но и прочной, теплой. Такими качествами обладают изделия из металла. Железные модели стоят дорого, не каждый может себе это позволить. Если есть сварочное оборудование, немного строительных навыков, можно сделать ее своими руками. Тогда удастся сэкономить, стальная дверь обойдется в 50% дешевле, чем готовые варианты.

Что понадобится

Чтобы входная металлическая дверь была сделана в соответствии с правилами, прослужила много лет, необходимо подготовить определенные инструменты. Важно уметь работать болгаркой, немного владеть сварочным устройством. Перед тем, как приступить к созданию дверного полотна, подготавливают инструменты, материалы.

Под рукой должны быть такие предметы:

•  болгарка;
• сварочное устройство;
• шуруповерт, набор отверток;
• электрическая ударная дрель или перфоратор;
• круглый напильник;
• молоток, рулетка;
• угольник.

Также потребуется различная фурнитура для электрических инструментов. Лучше заранее распечатать чертеж, повесить его на видном месте.

Этапы сборки

Сборка металлической двери своими руками проводится поэтапно. Важно четко следовать пошаговой инструкции.

Собираем коробку

Детали каркаса дверного блока вырезают из металлопрофиля, укладывают в прямоугольном виде на сварочный стол. При контрольном замере, получится выставить все углы четко. Четко проработанную конструкцию из металла сваривают специальным аппаратом. В конце, проверяют перпендикулярность сторон, измеряют дистанцию между противоположными углами. Если все выполнено правильно, можно приступать к окончательной сварке. В конце, швы следует отшлифовать, после, приварить все пластинки к дверной коробке.

Сборка

Первым делом, проводят замеры внутренней части дверного блока. С каждой стороны отступают по 5-7 см. Из металлических уголков нарезают нужные элементы по длине заготовки, шлифуют их, чтобы не было заусениц.

Подготовленные детали укладывают вовнутрь конструкции, чтобы сформировался прямоугольник. Если появились сложности, все элементы подгоняют по размеру. Соединительные точки нужно заварить наглухо. Далее нарезают материал для ребер жесткости, которые сваривают с каркасом.

Изготовление

Перед тем, как сделать металлическую дверь, стальной лист укладывают на удобную поверхность, чтобы вырезать по подходящим размерам. От рамы до края оставляют 20 мм. Чтобы четко отрезать полотно по начерченной разметке, применяют профилированную трубу. Ее закрепляют зажимами, режут металлический лист болгаркой по кромке. Вырезанное изделие кладут на каркас дверного блока. Точечно приваривают профилированные трубы к железному листу. Чтобы рама не сдвинулась при сварке, ее фиксируют, прихватывают не вдоль по периметру, а по диагонали. Иначе, конструкцию «поведет» в сторону. После того, как железная дверь будет полностью готова, делают специальные пропилы. В них устанавливают глазок, замок. Еще сверлится отверстие под ручку. Края обязательно шлифуют. Чтобы правильно приварить петли, отступают от низа и верха по 20 см, делают предварительные разметки. Приступают к варке, следя за тем, чтобы они располагались на одной линии. Возможно, понадобится перемерять расстояния.

Установка

Чтобы правильно установить железную дверь, понадобится помощник. Располагают раму на подкладки высотой 2 см. Благодаря ним, самодельная металлическая дверь будет ровной. Когда при сварке не было допущено оплошностей, все замеры проводились верно, она свободно войдет в проем.

1. После выравнивания конструкции, расклинивают дверную коробку пластиковыми клиньями. Их размещают ближе к местам креплений. С боков должно оставаться 3, по верху – 2.
2. Повторно выверяют уровень, не сдвинулся ли дверной блок случайно в сторону.
3. Металлическую базу крепят 2 способами: предварительно приварив проушины, или сделав сквозные отверстия. В них будут вставлены крепления.
4. Чтобы монтировать скобы в стене, понадобится подготовить отверстия для них. Размер сверла должен совпадать с размером крепежа. На нем отмечают глубину сверления при помощи малярного скотча.
5. После вставки деталей для крепления двери, их вбивают молотком. Если нужно чуть сдвинуть скобы, между ним и стенкой вставляют отвертку, немного прибивают.
6. Следует начинать крепление со стороны петель, далее, по 2 крепежа вставляют сверху, снизу и один с замочной части. Не следует слишком затягивать скобы. Иногда дверное полотно приходится поправлять.
7. Навешивают дверной блок, проверяют ее ход. Если есть перекосы, щели, заедания замков, дверное полотно снимают и снова выравнивают позицию коробки. Когда железная дверь установлена правильно, окончательно затягивают скобы. Первым делом, закручивают болты со стороны петель, после – со стороны замка.

Лишнюю пену после установки двери своими руками, сразу вытирают намоченной тряпкой. Важно делать это сразу, либо стереть ее будет сложно, придется скоблить. Если железная дверь устанавливается в деревянном доме, блок крепится не к самой стене, а через брус или собранный короб. Чтобы вставить полотно в стену из пенобетона, понадобится дополнительный монтаж конструкции. Дверь из металла будет держаться в нем благодаря упору. Тогда монтажные отверстия располагаются в металлических перемычках рамы.

Отделка

Обивка входной двери снаружи решает сразу 2 проблемы – скрытие неприглядного вида голого металла и защита его от повреждений. Также предотвращается риск развития коррозии. Чтобы добиться красивого внешнего вида двери, используют панели МДФ, кожу или древесину.

1.  МДФ панели. Это цельные большие накладки, самый популярный вид отделки. Материал изготавливается из древесной пыли, не содержит вредных добавок. Ее засыпают в формы, спрессовывают, прожаривают под давлением. В итоге из древесной пыли выделяется природный клей – лигнин, превращающий спрессованную массу в монолитный лист.
2. Кожа. Такая обивка у многих ассоциируется с советской эпохой. Обшивка из дермантита смотрится дешево, но удачно подобранное стеганое полотно будет выглядеть презентабельно. Обивка из натуральной кожи не популярна из-за высокой цены материала. Обычно дверь обшивают эко-кожей. На ощупь, материал не отличается от натуральной кожи. Стеганая облицовка дополнительно утепляет дверь, создает шумоизоляцию. Вариант не подойдет тем, у кого живут коты.

3. Древесина. Фанера схожа с натуральным деревом, но стоит гораздо дешевле. Это шпон, склеенный тонкими слоями, позволяет улучшить тепло- и звукоизоляцию. Материал часто выбирают для обивки металлической двери. Фанера не деформируется от температурных перепадов, устойчива к влаге. Материал крепят на клей и саморезы.
4. Пластиковые накладки. Такой вариант облицовки отлично подходит, чтобы облагородить непривлекательный дверной блок. Ухаживать за материалом несложно, достаточно иногда протирать влажной тряпкой. На рынке представлены накладки разных цветов, текстур. Изделия устойчивы к механическим повреждениям. При выборе обивки, следует учитывать личные предпочтения, функции каждого материала. Если приложить усилия, проявить терпение, получится без помощи мастеров изготовить и монтировать дверной блок. Далее понадобится обить полотно выбранным материалом. Процесс изготовления каркаса, петель и других важных деталей, это вполне посильный процесс. Следует выбирать материалы высокого качества. Такая дверь будет стоять долгие годы.
