Электрический теплый пол своими руками: виды, выбор, стоимость

Зима, конечно, прекрасное время года, мороз, солнце, снег…но в доме хочется в это время уюта и тепла. А теплый пол дает именно это ощущения и потому, наверное, становится все более популярным. Подогревать пол можно при помощи нагретой воды или используя различного рода электрические нагреватели. Они могут быть разными — кабельными, пленочными или стержневыми, но имеют одно общее название — электрический теплый пол.

Система достаточно сложна, а в некоторых случаях громоздка, но вполне может быть реализована и неспециалистом. Так что, если вы хотите, можете сделать электрический теплый пол своими руками. Понадобится только время, чтобы разобраться в деталях, а также некоторая сумма денег. Сколько конкретно — сказать невозможно: слишком много разных компонентов и составляющих, которые должны связываться с параметрами ваших помещений.

Нагревательные элементы — только часть системы. Но сразу можно сказать, что самые дешевые — резистивные кабели, чуть дороже стоят маты из них.

Саморегулирующиеся или «умные» кабели стоят дороже раза в два, но имеют несомненное преимущество — они не бояться перегрева и сами регулируют количество тепла, которое выделяют (без управляющего элемента). Самые дорогие — инфракрасные теплые полы, причем в обоих вариантах: и пленочные (чуть дешевле) и стержневые. Но инфракрасное излучение очень полезно, так что многие несмотря на высокую цену выбирают именно этот вариант.

Меньше всего стоят резистивные кабели для теплого пола (одножильные чуть дешевое, двухжильные — чуть дороже)

Выбирать тип нагревательного элемента нужно также исходя из способа укладки, а он может быть двух видов: «мокрый» — под стяжку, и «сухой» — без необходимости использовать раствор. Из электрических теплых полов «сухим» способом укладывается только инфракрасный пол из пленки. Потому пленочный электрический теплый пол своими руками делают чаще других. Его укладывать проще и быстрее всего: если черновой пол у вас ровный, в одной комнате среднего размера можно сделать подогрев за один/два дня (зависит от трудоемкости укладки напольного покрытия).

Все остальные электрические нагреватели для пола предусматривают использование стяжки, или плитки, уложенной на специальный клей (для пленочного пола такой вариант — самый худший) и эксплуатировать их можно не менее чем через месяц после укладки.

Устройство электрического теплого пола

Теперь подробнее рассмотрим из каких частей состоит  система.  Обязательными являются несколько частей:

• На подготовленную выровненную основу — черновой пол укладывается греющий электрический элемент (кабели, маты, пленочные нагреватели).
• Установленный на одной из стен помещения терморегулятор контролирует параметры системы и включает/отключает подогрев. К нему заводятся и подключаются все концы от электрических греющих элементов и от датчика температуры пола.
• Напольное покрытие в зависимости от типа нагревательного элемента может укладываться на стяжку, а может под него использоваться «сухое» твердое основание.

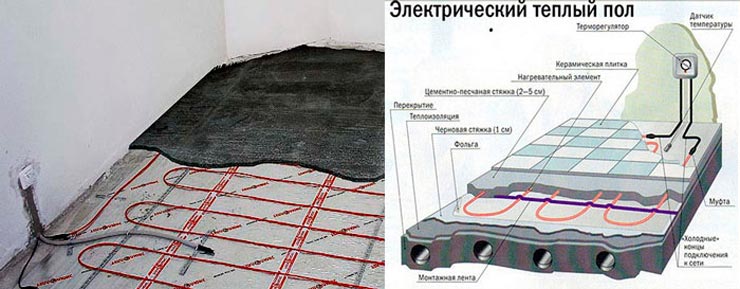

  Схематически схему электрического теплого пола можно представить так. Тут использован одножильный резистивный кабель

Это далеко не все части «пирога», а только обязательные его элементы. Строго говоря, электрический теплый пол будет работать и без терморегулятора с датчиками, но тогда он будет неэкономичным и будет достаточно большая вероятность того, что из-за несвоевременного отключения система перегреется и перестанет работать. Специалисты утверждают, что даже самый дорогой терморегулятор (программируемый электронный с возможностью управления через компьютер) окупится за первый сезон отопления. Так что, наверное, это тоже обязательный элемент системы.

Порядок работ

Чтобы принять решение: хотите или нет вы электрический теплы пол, необходимо представление об объемах работ, которые предстоят. Вот коротко что необходимо:

1. На ровный черновой пол желательно дополнительно уложить теплоизоляцию. Она служит для уменьшения расходов на отопление: меньше тепла уходит в расположенные ниже помещения или в грунт. Причем теплоизоляция располагается не только на полу.
2. По периметру стен раскатывают ленточный утеплитель шириной порядка 10 см. Кроме того, что он уменьшает потери тепла через стены и фундамент, он также компенсирует расширение теплого пола при повышении температуры. Вместо ленточного утеплителя вдоль стены можно установить нарезанный на полосы листовой пенопласт, или другой подобный материал (это более дешевое решение).

   Пирог электрического теплого пола. При устройстве водяного подогева под плитку не потребуется только терморегулятор и датчик температуры, остальная структура аналогична

3. На утеплитель под электрические нагреватели советуют расстелить еще и теплоотражающую подложку. Она отразит значительную часть тепла, идущего вниз обратно в помещение. Это достаточно эффективная мера, но материал нужно подбирать с учетом особенностей используемого нагревательного элемента. Если схема установки электрического теплого пола подразумевает стяжку (кабели, кабельные или стержневые маты), использовать нужно металлизированный материал, а не фольгированный. Фольга делается из алюминия, а он в стяжке разрушается за несколько недель. Если схема сборки «сухая» (пленочный теплый пол), то тут можно уложить любой материал, в том числе и фольгированный или саму фольгу.
4. На теплоизолятор (с теплоотражающим слоем или без него) укладывается греющий элемент, концы кабелей заводятся на монтажную коробку терморегулятора и подключаются к соответствующим контактам.
5. Проводят тестовое подключение системы — проверяют, не повредились ли во время монтажа электрические нагреватели пола.
6. Если все работает нормально (все греется, нет постороннего запаха или искр), можно или делать стяжку (положив при необходимости под раствор армирующую полимерную сетку), укладывать на клей плитку, твердое напольное покрытие, делать сухое основание из фанеры или другого листового материала под мягкое напольное покрытие.

Это все этапы, которые необходимы, чтобы изготовить электрический теплый пол своими руками. Не самая простая задача, но достаточно реальная.

Типы нагревателей

Для подогрева пола с помощью электричества используют две технологии: конвекционную и инфракрасного излучения.

Инфракрасные теплые полы

В инфракрасных греющих элементах находится карбон, который и излучает тепло в ИК диапазоне. Инфракрасные теплые полы могут быть выполнены в виде пленок или стержневых матов. Несмотря на то, что оба используют карбон, они устанавливаются по-разному: для пленок используется «сухая» установка, для стержневого пола — «мокрая» — со стяжкой или под плитку с клеем.

Инфракрасные нагреватели для электрического подогрева пола

Что у них общее, так это достаточно сложное электрическое соединение. Для того чтобы покрыть требуемую часть поверхности пола используют несколько полос инфракрасных пленок или стержневых матов. Причем по определенным их можно правилам нарезать из одного рулона. Вот соединение кусков в единую электрическую схему и является самой сложной и ответственной частью монтажа.

Производители позаботились о том, чтобы все было проще: в комплекте с нагревателем идут обжимные контакты, пластины изоляции и подробное руководство.

Большинство серьезных фирм выпустило также видео-ролики о том, как правильно укладывать и соединять электрические полы их производства.

Соединение полос инфракрасных пленок — самая сложная часть установки

Нужно заметить, что эти обжимные контакты устанавливаются несложно, но если вы умеете паять, можно соединить все при помощи пайки — это более надежный способ.

Теперь о формах выпуска. Инфракрасные греющие пленки для пола выпускаются шириной 50 см, 80 см и 1 м. Есть наборы разной длины: от 70 см до 15 м в одном рулоне. Карбоновые стержневые инфракрасные маты бывают пока одного размера 82-83 см шириной. Длина одного рулона от 1 м до 12 м. Располагать полосы пленки или мата нужно встык или с некоторым расстоянием между ними (до 10-15 см), но ни в коем случае нельзя допускать перекрытия одного куска другим.

Инфракрасные пленки могут быть шириной 50см, 80см и 100см

Кабельные нагреватели (конвекционный тип обогрева)

Нужно сказать, что кабельный подогрев пола в Европе используется уже лет 50. На рынке представлено  значительное количество европейских производителей, имеющих очень хорошую репутацию. Многие из них дают на свои изделия (греющие кабели и маты) гарантию от 7 до 15 лет, а заявленный срок эксплуатации вообще 20-50 лет. Кабельные теплые полы выпускаются двух видов:

Что лучше? Особой разницы в параметрах нет, но маты укладываются в разы быстрее. Ведь чтобы уложить кабель, закрепить нужно по определенной схеме всю необходимую длину через каждые 30-50 см, а на поворотах еще чаще. Это занимает много времени.  Если использовать крепежные планки, дело продвигается быстрее, но планки тоже нужно крепить.

В случае с матами их просто раскатывают на чистый черновой пол (можно на старую плитку). В том месте, где нужно повернуть (обычно у противоположной стены) оставляя кабель целым, сетку подложки разрезают, и разворачивают мат в нужном направлении. Так застилают все пространство. На всю процедуру уходит несколько десятков минут, в то время, как с укладкой кабеля (десятки и сотни метров) приходится возиться часами.

Укладываются маты из греющего кабеля намного быстрее. Именно такой способ подогрева полов популярен в Европе

Теперь о типах греющих кабелей. Их два: резистивные и саморегулирующиеся. Самые дешевые — резистивные. Это просто проводник (или два) в защитной оболочке. Но материал для проводника отличается, от тех, которые используются в обычных электрических кабелях. Там основная задача — провести ток без потерь, в том числе и на нагрев. В греющих кабелях цель иная — получить как можно больше тепла. Потому и материал другой.

Резистивные кабели бывают одножильными и двухжильными. Одножильные дешевле примерно на 10-20%, но укладывать их чуть сложнее: заводить на терморегулятор требуется два конца кабеля, а это усложняет задачу. При укладке двухжильных подключать нужно только один конец,  к тому же они создают электромагнитные поля меньшего напряжения.

Саморегулирующиеся провода могут изменять количество выделяемого тепла в зависимости от собственной температуры

Саморегулирующиеся кабели — это, строго говоря, не кабели вовсе, а металло-полимерная матрица. Состоят они из двух токопроводящих жил, между которыми расположен полимер. Именно этот полимер и выделяет тепло. Их  главное достоинство состоит в том, что они могут самостоятельно регулировать количество выделяемого тепла на каждом участке своей длины.

Все дело в том, что сопротивление полимера сильно зависит от его температуры: чем выше температура, тем выше сопротивление. Когда участок кабеля нагревается, возрастает сопротивление полимера, уменьшается проходящий через него ток и, соответственно, количество выделяемого тепла тоже снижается. Перегретый участок пола приобретает нормальную температуру.

Это свойство позволяет передвигать мебель после укладки кабельного теплого пола, и не бояться его перегрева (если использован резистивный кабель, такого делать нельзя, иначе он перегорит).

Поговорим чуть подробнее о кабельных матах для подогрева теплого пола. Они изготавливаются из одножильных и двухжильных резистивных кабелей. Разница в цене приблизительно такая-же — 10-20% (одножильные дешевле). Ширина рулона 45-50 см. Длина одного комплекта — от 70 см до 20-36 метров.

Расчет электрического пола

Чтобы определиться с требуемой мощностью подогрева, нужно знать несколько параметров:

• Какую роль будет выполнять теплый пол. Если это только больший уровень комфорта, то на один квадратный метр отапливаемого пола берут примерно 150 Вт мощности. Если теплый пол — единственная отопительная система, то требуется уже 220 Вт на каждый квадрат.
• Назначение помещения и его расположение. Например, в спальнях берут не 150 Вт/м², а 180 Вт/м², в ванных вообще считают по 200 Вт/м². Но если та же гостиная, для которой по норме требуется 150 Вт/м² имеет две или три наружных стены, то лучше в ней уложить более мощный кабель/мат/пленку.
• Тип помещение, которое находится внизу. Если это другая квартира, вам достаточно расчетной мощности, но если это неотапливаемое помещение, подвал или вообще грунт, то кроме более толстого слоя теплоизоляции вам потребуется более мощный подогрев. Электрический теплый пол на балконе требует вообще максимальных мощностей — это самое холодное помещение, особенно, если внизу под вашим балконом нет даже элементарного утепления. При этом не бойтесь «переборщить» — ведь будет стоять терморегулятор, на котором вы выставите ту температуру, которую пожелаете, а не будете ходить по обжигающему полу. Но если мощности будет недостаточно, то и термостат не поможет: пол останется холодным.

Но это еще не все. Общая мощность рассчитывается исходя из отапливаемой площади, а это далеко не все помещение. Из паспортной площади комнаты вычитаете размеры мебели, которую передвигать не собираетесь, крупногабаритной техники и сантехнических устройств. Кроме того, что некоторые обогреватели боятся перегрева (резистивные кабели и маты, а также инфракрасные пленки), просто неразумно тратить средства на подогрев шкафа, дивана или стиральной, машины. Оставшаяся площадь и будет отапливаемой.

Терморегулятор для теплого пола экономит деньги во время эксплуатации

Теперь можно прикинуть общую потребляемую мощность для обогрева пола в помещении: берете выбранную номинальную мощность, умножаете на обогреваемую площадь.   И хотя цифры обычно получаются приличными, это совсем не значит, что именно столько будет отматывать ваш счетчик постоянно, каждый час. Тем и хороши термостаты, что они экономят деньги: они включают электрические нагреватели в работу только тогда, когда их температура оказывается ниже заданной на 1°С. При хорошей теплоизоляции, ваш пол будет потреблять 30-40% от расчетной мощности. Потому так важно изготовляя электрический теплый пол своими руками, достаточное внимание уделить теплоизоляции.

Подключение электрического пола

Монтаж электрического теплого пола начинается с определения места, где будет установлен термостат. Чаще всего его располагают на одной из стен, недалеко от розетки. Если суммарная мощность нагревательных элементов выше 3 КВт, обязательна установка УЗО. В принципе, даже при меньшей мощности, такое устройство не помешает: безопасность превыше всего. Потому электропитание сначала заводят на автомат, а потом выводят его к термостату.

При монтаже электрического пола первым делом устанавливаем термостат

Терморегуляторы (термостаты) бывают двух видов: накладные и врезные. Врезные отлично встраиваются в стандартную монтажную коробку и в смонтированном виде выглядят совсем неплохо. Внешний вид накладных далек от идеала, но их чаще ставят или в отдельных помещениях, отведенных под отопительное оборудование, или прячут вместе с УЗО в специальный шкаф. Это, кстати хорошая идея, если у вас есть маленькие дети: их очень привлекают всякие ручки/кнопки, и лучше все спрятать за закрывающейся дверцей.

Если выбрана врезная модель термостата, под монтажную коробку в стене вырезают отверстие, устанавливают туда монтажную коробку. Заводят электропитание, концы изолируют и к термостату  пока не подключают. От коробки вниз, к полу, прокладывают штробу, в которой будут располагаться провода от электрического пола и гофрированная труба, в через которую заводится датчик температуры пола. Штроба продолжается и по полу на расстояние 50 см от стены — именно тут и будет находиться датчик, а гофра нужна для того, чтобы в случае необходимости заменить поломанный датчик, не разбирая всей конструкции.

Гофру закрепляют в штробе на полу, вторым концом заводят на монтажную коробку и тоже фиксируют. Вставляют туда датчик (из монтажной коробки опускают на собственном проводе). После того, как вы увидели, что датчик появился с другой стороны гофры, его нужно чуть подтянуть обратно, а открытый край трубы заделать изолентой или пенопластовой пробкой — чтобы не попал туда раствор. Установив датчик, провода от него подключаете к соответствующим клеммам на обратной стороне корпуса терморегулятора.

Один из вариантов подключения проводов к термостату

Следующий шаг — укладка в штробу и подключение кабелей от электрических нагревателей пола. Их также подключают к клеммам на термостате. И только после этого можно подключать питающие провода. И делать это должен электрик. Электрическая часть — единственное, что при монтаже теплого пола нежелательно делать самостоятельно. Все-таки лучше пригласить специалиста. Собственно на этом подключение электрического теплого пола закончено. Дальше нужно проверить работу системы (включить ее на некоторое время) и, если все в норме, приступать к следующему этапу — заливать стяжку, укладывать на клей плитку, или, если используется пленочный теплый пол, сразу укладывать на подложку ламинат, паркет или доску пола.

Заземление

Любой электрический прибор — источник потенциальной опасности. Тем более, если электричество проходит по полу, где часто может присутствовать вода. Как сделать электрический тёплый пол в ванной безопасным? Выбрать нагревательные элементы в хорошей защитной оболочке и подключить защитное заземление. Заземление не помешает и в других помещениях — случаи бывают разные, а современные нагреватели для теплых электрических полов обязательно имеют защитную металлическую оболочку. Так что все, что нужно — это подключить эту оболочку к специальной клемме на щитке.

Как сделать заземление в частном доме

Если ваш теплый пол не имеет защитной оплетки — поверх нагревательных электрических элементов укладывают металлическую сетку, соединяют ее проводами в единую конструкцию и потом подключают к защитной шине. Такая сетка еще и придаст полу дополнительную жесткость, что тоже не помешает. Ведь толщина электрического теплого пола не очень большая — порядка 3-5 см (без учета толщины теплоизолятора).    И с сеткой механическая нагрузка будет распределяться равномернее.

Если теплый электрический пол укладываете в частном доме, то для него нужно делать отдельный контур — так безопаснее.

Итоги

Электрический теплый пол своими руками сделать реально. Главное — определиться с типом нагревательного элемента, который вас больше устраивает по каким-то параметрам, а потом просто следовать инструкции. Их сегодня множество в текстовом и видео формате: есть ролики от фирм-производителей, а есть от всяких школ ремонта.

Электрический теплый пол своими руками: инструкция (фото и видео)

Есть много способов сделать теплый пол в квартире или частном доме, но использование нагревательного кабеля является самым простым и недорогим вариантом, поэтому он пользуется большим спросом.

Электрический кабельный теплый пол

Нагревательный кабель представляет собой медный провод, по которому проходит электрический ток. Для увеличения эксплуатационных характеристик он помещен в специальную волоконную обмотку и термостойкий поливинилэтилен. Благодаря такой конструкции обеспечивается и безопасность его использования. Электрический ток, проходя по проводу, выделяет тепловую энергию, за счет которой и происходит нагрев поверхности.

Устройство нагревательного кабеля

Электрические кабеля под бетонную стяжку имеют различную мощность: от 15 до 40 Вт/м, могут нагреваться до 90оС. В качестве проводника – жилы – выступает оцинкованная сталь или медь. Любой провод рассчитан на традиционную электрическую сеть с напряжение 220 В.

Резистивный нагревательный кабель

Электрический провод резистивного типа для теплого пола имеет одну или две жилы, которые помещены в изоляционную оболочку, а с обоих концов установлены муфты, с помощью которых происходит подсоединение к электрической сети. Если используется одножильный провод под стяжку, то необходимо обеспечить замкнутую цепь. Это значит, что кабель следует размещать на полу таким образом, чтобы оба его конца входили в монтажную коробку.

Резистивный кабель Т2BLUE Raychem

Если используется двухжильный провод, то наличие второго проводника обеспечивает замкнутость цепи тока, поэтому только один конец помещается в коробку, а на втором смонтирована заглушка.

Двухжильный кабель имеет более сложное строение:

Двухжильный нагревательный кабель для теплого пола

• обе жилы помещаются в изоляционный материал, например, силиконовую резину;
• объединены два провода стекловолокном;
• для заземления используется проводник из луженой меди;
• от локального перегрева жилы защищает алюминиевая фольга;
• вся конструкция помещена во внешнюю оболочку, выполненную из поливинилхлорида.

Одножильный кабель имеет одно существенное преимущество – цена, а двужильный стоит на 20% дороже. Двухжильный просто укладывать под стяжку – можно использовать любой удобный способ, без необходимости возврата второго конца в коробку.

Одножильный и двухжильный кабель

Резистивный провод при подключении к электросети постоянно выделяет тепло – в этом его основной недостаток. Поскольку, если тепловой энергии перекрыть выход, она поспособствует перегреванию провода и возникнет замыкание. Нельзя укладывать такие провода в тех местах, где планируется расставить мебель.

Подготовительные работы

Схема электрического пола.

Перед тем как укладывать теплый электрический пол своими руками, потребуется подготовить поверхность. Перед укладкой сперва нужно убрать из помещения всю мебель, старое напольное покрытие.

Следующий шаг – выравнивание поверхности. Она должна быть идеально ровной. Убирается мусор. Целесообразно сделать цементную стяжку. Толщина слоя цементного раствора 3-7 см.

При более тонком слое она может дать трещины и разрушиться со временем.

После всего этого приступают к укладке утепляющего материала. Утеплитель необходим для того, что отопление пола было более эффективным и экономичным.

Утеплитель располагают между слоем, где расположен кабель, и основанием пола. Это позволит сэкономить примерно 30% тепловых потерь.

Теплоизоляция может укладывать как вертикально, так и горизонтально. Вертикально она будет располагаться по периметру стен у основания пола. Для этой цели лучше использовать демпферную ленту.

Варианты схем укладки нагревательных кабелей.

Хороший вариант и пенополистирол в виде листов шириной 15-20 см. Толщина должна быть около 1 см. Пенополистирол обладает низкой теплопроводностью, этот материал делается на основе пены и является в настоящее время одним из самых качественных.

Горизонтальная изоляция понадобится для бетонного основания пола. Толщина листов при этом больше 2 см. Утеплитель должен быть прочным и выдерживать высокие нагрузки.

Хорошо подойдут для этого пенополистирол, пенополипропилен, пробка, минерально-волокнистые плиты и другие материалы. Толщина утеплителя зависит от требуемой степени утепления, в среднем она равна 20-50 мм.

Если теплый электрический пол устанавливается во влажном помещении, то поверх него нужно расположить гидроизоляционный слой.

Нанесение цементно-песчаной стяжки

Конструктивные особенности саморегулирующего кабеля.

Теплый электрический своими руками потребует организации цементно-песчаной стяжки. Она наносится на поверхность с теплоизоляцией. Состав такого раствора для пола готовится из цементного порошка марки 400 и песка в пропорции 1 к 3. Песок должен использоваться только после его предварительной очистки. Вода добавляется до получения нужной консистенции. Делать это можно с помощью миксера или палки.

Для этого нужно взять емкость большого объема, залить полученную смесь водой из расчета 1 л на 5 кг смеси. Сначала наливается вода, а к ней добавляют смесь. Стяжка позволит предупредить перегревание кабеля, и теплый пол будет менее опасным. Цементно-песчаное покрытие способствует тому, что теплый электрический пол будет более ровным и твердым, что обеспечит прочное основание для провода.

Теплый электрический пол не обязательно подразумевает использование стяжки. Если это не предусмотрено, то кабель кладут на слой утеплителя со специальной металлической сеткой. Ячейка ее должна быть 1-2,5 см, не более. Благодаря ей конструкция получается более прочной. Когда смесь, нанесенная на поверхность, затвердеет, потребуется укрыть теплый пол специальной монтажной фольгой. Ее кладут на всю площадь с запасом, но чтобы не было складок и неровностей. Края склеивают фольгированным скотчем.

Фольга нужна, чтобы теплый пол более равномерно прогревался. Теплый пол предполагает укладку и крепление кабеля. Чтобы зафиксировать последний, рекомендуется применять монтажную ленту. Ее крепят на подготовленную поверхность через каждые полметра с помощью саморезов или простых гвоздей. Фиксацию самого кабеля лучше осуществлять при помощи скоб, которые располагают на расстоянии 25 мм друг от друга по всей длине кабеля.

Порядок монтажа нагревательного кабеля

Схема подключения электрического теплого пола к электрощиту.

Теплый пол не сможет работать без кабеля. Это следующий этап монтажа. Перед тем как разматывать кабель, нужно проверить его сопротивление, оно должно совпадать с паспортными данными. Теплый кабель кладут своими руками с шагом 20-25 см. Важно помнить, что кабель не должен переплетаться и соприкасаться своими частями. Поверхность, которую покрывает теплый кабель, должна составлять не менее 80% от всей площади помещения.

Нельзя класть его в местах расположения тяжелой мебели и техники, нельзя отрезать остаток кабеля. Отступ от стен делают не менее 5-7 см.

Концевая муфта кабеля, если он двухжильный, фиксируется на монтажной ленте так, чтобы она полностью покрывалась бетонной стяжкой. Если применяется одножильный провод, то оба конца будут подводиться к терморегулятору. Далее теплый электрический пол потребует монтажа датчиков температуры и терморегулятора.

Кабель электрического теплого пола.

Чтобы установить терморегулятор, в стене вырезают углубление и делают штробу до самого пола. При помощи алебастра устанавливается монтажная коробка для терморегулятора, откуда идет трубка, ее кладут в штробу вместе с питающим концом провода и замазывают алебастром. Конец трубки помещают в участок обогрева не менее, чем на 40 см.

Термодатчик должен оказаться в центре витков провода. Конец трубки закрывают изолентой. Теплый электрический настил впоследствии нужно залить цементно-песчаным раствором слоем 3-5 см, приготовленным по вышеописанной технологии. Использовать теплый электрический настил можно после полного высыхания смеси, но перед этим нужно сделать чистовое покрытие. Лучше для этого подходит плитка. Время высыхания стяжки – не менее 30 дней.

Саморегулирующийся кабель

Экранированный или саморегулирующийся кабель для теплого пола представляет собой матрицу, внутри которой размещены два проводника, а между ними – слой полимера, который и выделяет необходимую тепловую энергию. Особенностью этого кабеля является то, что он регулирует нагрев за счет сопротивления полимера. При увеличении температуры повышается и сопротивление, что приводит к снижению силы тока и, как следствие, уменьшается количество выделяемого тепла.

Оплетка саморегулирующегося греющего кабеля

Благодаря такому строению, саморегулирующий кабель еще и довольно экономичен, поэтому со временем оправдает вложенные в его покупку средства.

Состав экранированного провода:

Конструкция экранированного нагревательного кабеля

• углеродистый проводник;
• полимер;
• изоляция;
• армирующая оплетка;
• внешняя изоляция из ПВХ.

Несмотря на возможность контролировать перегрев, такой кабель также не рекомендуется укладывать под мебель, поскольку это увеличит потребление электроэнергии, но не обеспечит необходимого эффекта – нагревать шкаф бессмысленно.

Рассчитываем кабель и готовимся к укладке

Чтобы обогрев был продуктивным, кабелем должно быть покрыто не менее 80 процентов помещения. До начала процесса укладки обязательно проверяется сопротивление кабельных секций, допускается отклонение от паспортных показателей примерно на 10 процентов.

Важно! Кабель не нужно укладывать в тех местах, где стоит тяжелая бытовая техника или мебель.

При укладке кабеля от стен нужно отступать на шесть–семь сантиметров.

Важно! Рассчитывая укладочный шаг кабеля, следует использовать следующую формулу: сантиметры в шаге = обогреваемая площадь х 100/ длина кабеля.

Нагревательные маты

Способы разреза и загиба нагревательного мата

Для упрощения монтажа теплого пола с использованием нагревательного кабеля были разработаны специальные маты. Они состоят из сеточного основания, на котором закреплены нагревательные элементы.

Основным преимуществом такой конструкции является то, что можно не делать бетонную стяжку, а разрешается сверху сразу укладывать финишный слой (чаще всего используют плитку).

Монтаж матов очень удобен, поскольку легко менять направление, можно укладывать в любом порядке, обходя места расположения мебели. Чаще всего в маты помещают резистивный двухжильный кабель.

Укладка нагревательного мата

Методы установки электрического пола

Существует три основных способа того, как можно установить теплый электрический пол своими руками:

• монтаж под бетонную стяжку;
• укладка под плитку на стяжку;
• установка под линолеум, ламинат и другие напольные покрытия.

Первый способ чаще всего используется для жилых и ванных комнат, кухни или лоджии. Он заключается в монтаже кабельных полов. Под системой размещается утеплитель и слой гидроизоляции. На нагревательные элементы укладывается стяжка, но только небольшим слоем.

Стоит отметить, что если помещение, размещенное ниже, отапливаемое, то в укладке слоя теплоизоляции нет необходимости, так как с такой задачей отлично справится клей и сама плитка. Но прежде чем принимать такие решения рекомендуется внимательно изучить инструкцию производителя, чтобы выяснить возможность тех или иных действий.

Если у вас имеется готовый пол с ламинатом или линолеумом, и вы не хотите рушить старую стяжку, можно воспользоваться пленочным электрическим теплым полом. Этот вариант монтажа будет наиболее простым для выполнения своими руками. Но укладка утеплителя в этом случае обязательна. Лучше всего использовать для этого вспененный полиэтилен и фольгу. Размещать такой материал нужно непосредственно на стяжку. После этого происходит установка электрических элементов, при необходимости можно добавить гидроизоляционный слой. После этого следует возвращать ламинат или линолеум обратно.

Сами же теплые полы разделяют на следующие виды:

• кабельные;
• кабельные с армирующей сеткой;
• пленочные или инфракрасные.

Важно учесть, что последний вариант нельзя ни укладывать под плитку, ни монтировать в стяжку.

Наиболее распространенные марки нагревательных кабелей и их характеристики

На российском рынке представлены как отечественные производители электрических кабелей для теплого пола под стяжку, так и импортные.

Марка	Длина секции, м	Мощность, Вт/м	Максимальная рабочая температура, оС	Срок эксплуатации, лет
Одножильный кабель
Национальный комфорт, НК-250	17	15	90	15
Теплолюкс	10	14	90	25
Neoclima	5	15,2	100	35
Двужильный кабель
Ceilhit	8,1	18	100	25
Теплолюкс Elite	15	27	90	30
Raychem T2	14	20	100	35
Саморегулирующий кабель
Optiheat 15/30	15	30	100	40
Devi-pipeguard 25	25	30	85	30
Нагревательный мат
NeoClima	0,65 м2	105	80	25
Electrolux EEFM	2 м2	150	80	35
Национальный комфорт	0,5 м2	130	90	25

Видео укладки электрического теплого пола

Система электрического теплого пола постоянно приобретает все большую популярность. Это не только дополнительный комфорт, но и экономия на отоплении дома за счет основной отопительной системы. Очень удобно, что можно уложить теплый электро пол своими руками без предварительного обучения технологии.

Сегодня практически каждый человек, столкнувшийся с ремонтом и с проблемой холодного пола в комнатах, прибегает к такому новомодному способу создания комфортного микроклимата в помещении.

Правила монтажа теплого пола с электрическим проводом

Для электрического теплого пола необходимо обеспечить идеально ровную поверхность чернового основания, поскольку в пустотах может оказаться воздух, который приведет к перегоранию резистивного элемента. На черновой пол рекомендуется тонкая стяжка от 3 до 5 см.

Схема монтажа электрического кабеля на пол

Далее идет термоизоляция. Толщина материала должна быть минимум 2 см, но если это квартира на первом этаже, лучше выбрать потолще. При выборе материала следует обратить внимание на термостойкость – он должен выдерживать нагрев до 100оС. Материал с фольгированным покрытием лучше не использовать – фольга под воздействием постоянно высоких температур быстро испортится. Альтернативой является металлизированное покрытие – оно будет отражать тепло и направлять его вверх.

Самостоятельный монтаж электрического теплого пола

Используются как рулонные утеплители, так и плиты. Одно условие – нельзя допускать щелей меду полотнами. Если теплый пол оборудуется в ванной комнате или на кухне, следует использовать гидроизоляционные материалы. Они будут препятствовать проникновению нежелательной влаги.

Чаще всего используется толстая полиэтиленовая пленка. Следующий этап – монтаж нагревательных элементов. Он может осуществляться на специальную монтажную ленту, которая имеет крепежи для кабеля. Заменить ее можно арматурной сеткой, ячейки которой не превышают 1,5 см.

Этапы монтажа теплого пола с электрическим проводом

Следующий этап – стяжка. Можно использовать любые материалы, которые выдерживают высокие температуры. Это или бетонный состав с добавлением полимеров, или готовые сухие смеси для теплого пола. Перед тем как заливать стяжку, необходимо проверить работоспособность отопительной системы. Проверка происходит с использованием тестера, который измеряет максимальное сопротивление. Допускаются отклонения в пределах 10% от данных, указанных в паспорте провода.

Основные недостатки конструкции

Виды нагревательных кабелей, используемых для теплого пола.

Перед тем как сооружать электрический теплый пол своими руками, нужно хорошо взвесить все “за” и “против”. Помимо всего вышесказанного электрический теплый пол обладает рядом минусов. Самый главный из них – это, конечно, высокая потребность в электрической энергии.

В некоторых домах, которые были построены десятки лет назад, такой электрический пол не сможет работать, так как электрообеспечение рассчитано по-другому и не предполагает таких затрат энергии. В силу всего этого электрический пол в таких домах может рассматриваться лишь как дополнительная система обогрева, а не основная.

Второй недостаток связан с большими финансовыми расходами, что ограничивает использование оборудования на постоянной основе. К примеру, затраты на электричество, связанные с обогревом пола площадью около 10-15 кв. метров могут превысить за 2 года стоимость приобретенного оборудования. С гигиенических позиций электрический теплый пол, сделанный своими руками, тоже является небезопасным.

Электрический теплый пол (провода) образует электромагнитные поля, которые отрицательно воздействуют на организм человека. Большой минус и в том, что электрический теплый пол может разрушать наружное покрытие, в большей степени воздействию подвержен паркет.

Установка термостата

Для экономии электроэнергии и более рациональной работы теплого пола следует использовать термостат. Устанавливать его нужно перед укладкой нагревательных элементов. Монтируется он в удобном месте, отступив от пола минимум 30 см. В стене нужно сделать нишу для установки коробки и провести штробу к основанию пола, в которой размещают гофру или трубу. Гофра должна пройти по основанию пола еще 0,5–1 м, в нее помещают соединительные провода от нагревательных элементов.

Грамотное место для монтажа термостата

Концы кабеля должны подводиться к термостату таким образом, чтобы муфты оставались в стяжке.

Как монтировать карбоновый теплый пол

h3_2
Для того чтобы правильно уложить теплый карбоновый пол не требуется специальных навыков. Монтаж электрического теплого пола своими руками выполняется в следующей последовательности:

1. Выполняется подготовка всех нужных материалов – карбонового мата, терморегулятора-термостата, соединительных муфт, теплоотражающего материала и битумной изоляции. Также необходим блок управления;
2. Определяются размеры площади поверхности, на которую нужно будет класть теплоотражающий материал. Выполняется его укладка;
3. После этого нужно положить и расстелить карбоновый мат, температурный датчик поместить в гофрированную трубу;
4. Равномерно уложить карбоновые стержни по приготовленной поверхности и соединить их между собой;
5. Карбоновые маты закрепляются малярным скотчем, выполняется установка терморегулятора. Блок управления подключается к терморегулятору;
6. К терморегулятору подключаются провода питания и кабель, обеспечивающий заземление;
7. Терморегулятор подсоединяется к электрической сети;
8. Далее следует равномерным слоем нанести цементную стяжку, толщина которой будет равна 2-3 см. Через 28 дней можно произвести финишную отделку и выполнять запуск теплого пола.

Упрощенная схема подключения стержневого теплого пола выглядит так: «электросеть — нагревательные стержни – терморегулятор».

Особенности и правила эксплуатации

При эксплуатации стержневого теплого пола необходимо соблюдать следующие правила:

• Первый запуск системы производится после того, как стяжка или плиточный клей полностью засохнут, то есть не ранее, чем через 28 дней после завершения укладки;
• При установке или замене терморегуляторов необходимо отключать электропитание;
• Полосы стержневого мата нельзя накладывать друг на друга;
• Перед включением, нагревательный мат должен быть развернут и уложен на нагреваемую поверхность. Включать его до полного окончания монтажа запрещено – он выйдет из строя;
• Запрещено включать стержневой пол без предварительной изоляции контактов и линий срезов;
• Электрический щиток желательно оснастить отдельным автоматом или переключателем, который защитит систему при возникновении коротких замыканий или нагрузок;
• Запрещено использовать теплый пол для просушивания влажных поверхностей;
• При эксплуатации рекомендуется устанавливать максимальную температуру обогрева не более 30 °C;
• Запрещается накрывать обогревательную поверхность листами из металла;
• Недопустимо запускать систему без ее предварительного подключения к терморегулятору.

Прокладка кабеля

Есть несколько вариантов прокладки кабелей:

Схема раскладки улиткой мене популярна, особенно если используются резистивные элементы. Шаг между витками выбирается самостоятельно, в зависимости от необходимой мощности на 1 м2. Минимально допустимое расстояние – 5 см, максимальное – 30 см.

Как можно рассчитать необходимое количество провода на 1 м2?

Таблица расчета мощности нагревательного кабеля

• Во-первых, следует определиться, основное ли это будет отопление в помещении или вспомогательное. Если основное, то нужно обеспечить мощность в 150 Вт и выше, а когда теплый пол будет лишь дополнительной системой – хватит и 110 Вт.
• Во-вторых, в расчет берется степень утепления пола – если это квартира первого этажа, то нужно обеспечить 140–150 Вт, даже при дополнительном обогреве. На балконе или лоджии следует установить более мощные элементы – до 180 Вт.
• В-третьих, определение отапливаемой площади – это примерно 70% пола, при этом учитывается расположение мебели (под ней провод не укладывается).

Теперь можно рассчитать длину кабеля. Например, площадь покрытия 10м2, необходимо организовать мощность 140 Вт на 1м2. Есть греющий кабель для теплого пола, мощностью 16 Вт. Рассчитываем максимальный расход: 140*10 = 1400 Вт. Определяем длину кабеля: 1400/16 = 87,5 м. Теперь нужно подобрать такое количество бухт или секций, которые максимально приблизятся к этой величине, поскольку укоротить нагревательный кабель для теплого пола очень проблематично.

Что сделать, если нагревательного мата много?

Если взять нагревательные маты торговой марки DEVI, то есть несколько их видов, различающихся по выделяемой мощности и изоляции. Есть широко распространенный DTIR-150 с тефлоновой внутренней изоляцией, где 150 это выделяемая мощность Вт/кв.м. при 230 В, мах. рабочая температура 90С, есть DTIF-150, где внутренняя и наружная тефлоновая изоляция, макс. рабочая температура 110С и есть DTIF-200, это тот же самый DTIF-150, но отрезанный на производстве с какой-то стандартной длины и получается с увеличенной мощностью на пог.м., что в сумме складывается в 200 Вт/кв.м. Т.к. нагревательные маты имеют хорошую тефлоновую изоляцию, высокую рабочую температуру, то это позволяет увеличить закладываемую мощность, сняв все петли с сетки основания и переложив с меньшим шагом или отрезать его, уменьшив сопротивление и повысить погонную мощность до 200 Вт/кв. м.

С нагревательным кабелем почти также, уменьшая шаг укладки, мы увеличиваем заложенную мощность до макс. для систем отопления через пол для внутренних помещений 220 Вт/кв.м. Но укорачивать нагревательный кабель можно только не выше 5-10% от его длины, иначе резко возрастет его рабочая температура, а макс. рабочая температура для нагревательных кабелей это 65С. Так, допустим температура на кабеле в 45С будет уменьшать общий срок его службы вдвое старением пластика. Но в обычных условиях эксплуатации нагревательного кабеля в полу до 35С, расчетный срок его службы в бетонном полу составит не менее 50 лет. Почему эта цифра 50 лет? Это средний срок эксплуатации жилого здания без кап.ремонта и работа нагревательного кабеля соизмерима с ним.

По заложенной мощности нагревательным кабелем или матом. Много писалось об этом и всё равно заказчики, монтажники нагревательных систем совершают одни и те же ошибки. Начинаются они с непонимания, что любая система отопления начинается с расчета теплопотерь. Откройте любой западный ролик, Вы увидите, что любая электрическая, гидравлическая система отопления через пол монтируется на теплоизоляции. Там это строительная норма. У нас, к сожалению, сначала зальют всё бетоном, а потом начинают думать, как же теперь обогреться и чтобы недорого получилось платить при эксплуатации. Хорошая часть выделяемой мощности просто уходит на прогрев бетонных перекрытий, улетучивается через стены и окна. Давайте же сначала подумаем об теплоизоляции, а потом о выборе нагревательного оборудования.

Если Вы покупаете в стоймагазине коробку с нагревательным кабелем, то должны четко понимать, что указанная на коробке площадь обогрева расчитана исходя из 130 Вт/кв.м. Это является минимальной закладываемой мощностью для систем «Теплый пол», где она является, как дополнительная к существующей системе отопления, для внутренних помещений промежуточного этажа без теплоизоляции, также это минимальная цена за изделие минимальной необходимой длины. Возьмите следующую длину кабеля и не ошибетесь.

Для влажных помещений, такие, как ванная, нужно увеличивать заложенную мощность до 160-180 Вт/кв.м. Меньшая, минимальная 130 Вт/кв.м. очень часто в межсезонье, когда еще не включено основное централизованное отопление, может не справиться с теплым полом, как отопление в ванной, где площадь теплого пола может в разы быть меньшей, чем общая площадь ванной. Тактильно Вы будете ощущать холодные стены, даже стоя на теплом полу, куча примеров, когда в ванной заложен мат 150 Вт/кв.м при 230 В, а при 220 В мощность уже падает 137 Вт/кв.м. В других помещениях без теплоизоляции в полу, при понижении сетевого напряжения питания, от которого зависит выделяемая мощность нагревательным кабеля, я рекомендую также расчитывать закладываемую мощность 160-180 Вт/кв.м. Запас мощности на кабеле никогда не будет лишним, все равно температуру пола ограничивает терморегулятор, а система может быстрее выйти на свой темпрературный режим с меньшим общим потреблением.

Для лоджий и балконов первый и главный вопрос, это теплоизоляция в полу. Если на балконную плиту просто уложить нагревательный кабель, да и еще с обычной мощностью 130 Вт/кв.м, то Вы никогда не нагреете поверхность пола до комфортной температуры зимой. В тапочках выйти покурить, да, но не сделать комфортный рабочий кабинет. К сожалению в сети много бездарных роликов укладки нагревательного кабеля на балконе на пенофол, как на теплоизоляции. Теплоизоляция для теплого пола начинается от 20 мм из ЭППС. На балконах желательна укладка теплоизоляции мин. 50 мм, но никак не 3-4 мм фольгоизола, который работает на отражение тепла в воздухе, но не в твердой среде стяжки. Мощность нагревательным кабелем на балконе нужно стремиться закладывать к максимальной 180-220 Вт/кв.м, чтобы получить комфортный теплый пол и система будет работать, как полное отопление, преодолевая неизбежные бешеные теплопотери.

Итак, запомните несколько цифр в выборе нагревательного кабеля или мата. Нужно общую мощность, указанную на коробке или изделии разделить на обогреваемую площадь. Если получается 130 Вт/кв. м. это минимум или кабель на теплоизоляции, если выходит 160-180 Вт/кв.м. это хорошо для всех внутренних помещений, для лоджий и балконов должно быть около 200 Вт/кв.м.

Как укоротить кабель?

Вопрос о том, как укоротить нагревательный кабель может возникнуть в том случае, когда выполнен неправильный расчет метража, и некуда деть излишки (необходимо помнить о минимально допустимом расстоянии между витками – 5 см). Провод продается в бухтах, которые имеют несколько секций. На концах кабеля в секции установлены муфты. Внутри каждой секции создается определенное сопротивление. Если самостоятельно обрезать провод, то нарушится баланс: сопротивление уменьшится, ток – увеличится.

Информационная схема нагревательного кабеля

В результате этого кабель просто перегорит, поэтому следует израсходовать весь метраж на покрытие. Но если все же такая необходимость возникла, то лучше доверить обрезку профессионалу. Он определит, какое количество сопротивления потеряно и установит, для компенсации, токоограничительный резистор.

Электрический теплый пол своими руками – как сделать электрический теплый пол

Электрические теплые полы набирают обороты популярности. Все чаще во время ремонта их обязательно укладывают под кафельную плитку в ванной, туалете, на кухне и в прихожей, ведь так приятно пройтись босиком не по холодной плитке, а по теплому покрытию. Теплые полы монтируют в детских комнатах, спальнях и понятно почему. Ребенок, проводящий много времени в играх на полу не переохладится, а риск простуды будет снижен. Устанавливают такой обогрев на балконах и лоджиях, где резкий переход из теплой комнаты на холодный пол ощущается наиболее остро. А иногда такие полы полностью берут на себя функцию обогрева помещения, без дополнительных источников тепла. Относительно простая укладка и безопасность дают широкие возможности для того, чтобы сделать электрический теплый пол своими руками. А получаемые, в результате, экономия и комфорт — приятный бонус для семьи.

Есть несколько способов монтажа теплого пола. С теплоизоляционным слоем и без него. По способу крепления — на монтажную ленту либо на металлическую сетку. Да и сами теплые полы состоят из нагревательного кабеля или специальных ковриков, где кабель упакован в сетку с уже заданным шагом укладки. Такой пол называется — кабельный теплый пол.

Выравниваем полы и укладываем теплоизоляцию

Если теплый пол будет в роли основного подогрева, обязательно применяют теплоизоляционный слой, лучше всего использовать пенополистирол 35 плотности. Толщина его зависит от того, что расположено непосредственно под плитой пола. Для помещений не первого этажа, когда внизу располагается отапливаемое помещение, достаточно утеплителя толщиной 20 мм, для помещений первого этажа с теплым, отапливаемым подвалом — 30 мм. Для балконов, квартир первого этажа с не отапливаемыми подвалами, помещений расположенных над сквозными арочными пролетами толщина такого слоя должна быть не менее 50 мм, а для домов, где бетонная подушка лежит на грунте — 100 мм. Изоляцию можно укладывать на специальный клей или прикрепить специальными дюбелями (это можно сделать на втором этапе работы, по закреплению сетки). Полы должны быть ровными, без явных перекосов, ям и крупных трещин, в противном случае все изъяны нужно заделать цементным раствором, а при значительном перекосе сделать черновую стяжку и выровнять пол. До укладки теплоизоляции поверхность обрабатывают грунтовкой, препятствующей развитию плесени, а в случае с наклеиванием, одновременно повышая адгезию материалов.

Плиты клеят или закрепляют в нескольких местах дюбелями. По поверхности фиксируется штукатурная сетка с помощью пластиковых клипс или дюбелей с шайбами, по длине равными двойной толщине теплоизоляции. Этот крепеж дополнительно прикрепит плиты к полу.

Расчет кабеля

Поверхность, покрытая кабелем должна быть в пределах 80 % от всей площади помещения. Мощность на 1 м² закладывается в диапазоне 180-200 Вт/ м². До момента укладки нужно проверить сопротивление секции кабеля, допускается отклонение на 10 % в обе стороны, от указанного в техпаспорте. Кабель не прокладывают в тех местах, где находится бытовая техника, крупногабаритная мебель без ножек, и делается отступ от стен на 5-7 см. Теперь следует произвести расчет шага укладки кабеля. Шаг в сантиметрах равен площади обогрева, умноженной на сто и деленной на длину кабеля. До того, как начать выкладывать кабель, вы должны знать, что секция одножильного кабеля имеет соединение с нагревательным проводом с двух концов, а двужильный кабель только с одного.

Подготовительные работы

Для установки терморегулятора нужно в стене на месте его крепления вырезать углубление и проделать штробу до пола. С помощью алебастра по месту крепится монтажная коробка для терморегулятора, из которой выходит гофрированная трубка, которую укладывают в штробу и замазывают алебастром. Конец трубки заводится на 40 см. в зону обогрева, располагая ее, таким образом, чтоб термодатчик оказался в центре между витками кабеля. Труба не должна иметь резких изгибов, а под ее конец, где будет располагаться датчик нужно подложить материал для возвышения, чтобы датчик оказался практически под полом и правильно фиксировал температуру. Конец трубки плотно закрыть изолентой, чтобы в нее не попал при стяжке раствор.

Укладываем кабель

Кабель раскладывают змейкой, соблюдая вычисленный шаг. К металлической сетке можно фиксировать пластиковыми стяжками минимальной длины. После укладки проверяют и записывают сопротивление кабеля, зарисовывают схему расположения витков, включают и проверяют работоспособность системы, после чего все отключают, снимают терморегулятор до окончания отделочных работ.

Стяжка пола

Стяжку можно делать из песчано-цементного раствора, соблюдая пропорцию 3 к 1 с применением специальных пластификаторов или готовыми смесями для стяжки. Толщина налитого пола должна быть не менее 3-4 см. Можно добавлять в смесь фиброволокно. После высыхания укладывают напольную керамическую плитку, применяя специальный клей для теплого пола. Окончательно полы будут готовы к эксплуатации через 28 дней. В течение этого времени теплый пол включать нельзя.

Если теплые полы монтируют в отдельных помещениях, для подогрева до комфортной температуры, требования к тому, как сделать электрический теплый пол, несколько упрощены. Теплоизолировать поверхность не обязательно, поэтому крепить витки провода можно на монтажную ленту сразу к основанию. Можно закладывать меньшую мощность — 150-180Вт/ м². Части провода, который попадает под основные нагревательные приборы, во избежание перегрева сверху изолируют тонкой пробковой изоляцией (2-3 мм.). Фиксация витков провода на лепестки монтажной ленты значительно проще выполнять. Однако надо обратить внимание, если витки кабеля попадают перпендикулярно на соединительные швы плит, следует их укладывать полумесяцем с небольшим запасом, чтобы в результате деформаций плит при изменении температуры исключить натяжение. Других существенных различий по монтажу теплых полов нет.

Видео

Посмотрев это видео, вы узнаете об отличиях нагревательного кабеля от нагревательного мата и получите общие рекомендации по его установке и эксплуатации. Также в ролике рассказывается о плюсах и минусах каждой из систем:

Как установить электрический теплый пол своими руками

Оглавление статьи

Доброго времени суток всем, кто открыл эту статью! В ней я расскажу вам про электрический теплый пол, который, в отличии от водяного теплого пола, не требует подключения к системе водяного отопления. Это, во многих случаях, сильно упрощает монтаж такой системы отопления.  Начнем с рассмотрения видов электрического теплого пола.

Виды электрического теплого пола.

Существует три основных вида электрического теплого пола:

• Кабельные системы — представляют из себя специальные греющие кабеля.
• Системы в виде матов — те же греющие кабеля, но они закреплены на сетке.
• Пленочные инфракрасные теплые полы — пленки с нанесенными на них греющими элементами.

Кабельные системы.

Они представляют из себя отрезки греющего кабеля фиксированной длины, оснащенные установочным проводом для подключения к сети через терморегулятор. Обрезать такие кабеля нельзя, если обратное не разрешено производителем в инструкции. Кабельные системы укладываются в слой стяжки или в слой плиточного клея. Мощность кабельного теплого пола выбирается от площади, которую необходимо обогревать. Для этого пользуются следующими соотношениями:

• Не менее 110-120 Вт/м², если кабельная система используется как дополнительная вместе с другой системой отопления (например, вместе с радиаторами).
• Не менее 150-160 Вт/м², если кабель будет использован в качестве основной системы отопления. В условиях нашего климата использовать теплые полы в качестве основного отопления рискованно из-за того, что они отдают меньше тепла, чем, например, радиаторы. Можно просто начать замерзать зимой. К тому же, если вы используете кабель как основное отопление, то площадь укладки кабеля должна быть не меньше 70% от отапливаемой.
• Для отопления лоджии или зимнего сада также стоит взять не менее 160 Вт/м². Это связано с большими потерями тепла через окна.

схема подключения теплого пола

Монтаж кабельной системы.

Как уже говорилось ранее, кабель можно укладывать или в слой плиточного клея, или в слой стяжки. Монтаж начинается подготовки поверхности, которую надо очистить, выровнять  и загрунтовать. Укладывать теплый пол можно только на сухую поверхность, то есть стяжка и грунт должны простоять на «сушке» минимум 21 день. Монтаж в стяжку и в слой клея отличается, поэтому рассмотрим эти способы отдельно.

Монтаж кабеля в стяжку.

Монтаж теплого пола в стяжку осуществляется в несколько этапов:

• Укладка теплоизоляции на основание.
• Заливка теплоизоляции первым слоем стяжки толщиной 1-2 см.
• Укладка греющего кабеля петлями и монтаж терморегулятора с датчиком для управления теплым полом.
• Проверка на отсутствие повреждений и работоспособность системы.
• Заливка верхнего слоя стяжки толщиной 3-5 см.

Схема укладки кабеля теплого пола в стяжку.

Для крепления кабеля к стяжке используется металлическая монтажная лента. Кабель крепится к ленте в местах загибов петель, то есть по краям обогреваемой площади, без резких загибов и натяжений. Между краями отрезки монтажной ленты укладываются с шагом 0,5 метра. Укладку делают таким способом, чтобы установочный кабель находился недалеко от распределительной коробки. После укладки кабеля на пол, производится проверка его сопротивления, результаты которой заносятся в гарантийный талон. По сопротивлению определяется целостность изоляции кабеля. Параметры сопротивления, при которых кабель считается исправным, указаны в руководстве по эксплуатации.

Также необходимо установить терморегулятор с датчиком температуры. Делается это по следующему алгоритму:

Порядок установки терморегулятора и подключения кабеля.

• В стене делаются ниши для установки распределительной коробки и терморегулятора плюс штробы для укладки датчика температуры и  установочного кабеля.
• Для установки датчика температуры в штробу укладывается специальная гофрированная трубка, один конец которой глушится, а другой подводится к терморегулятору. Трубка должна отходить от стены на расстояние не менее 60 см, кроме того она должна быть уложена между петлями кабеля. Это нужно для корректной работы датчика температуры. Радиус загиба гофрированной трубки должен быть таким, чтобы можно было без проблем извлечь из нее датчик в случае его поломки.
• После всех этих манипуляций, штроба вместе с трубкой заливается стяжкой.
• Установочный кабель подключается к сети через терморегулятор. Схема подключения указана в паспорте. Штробу также нужно замазывать.

Подключение терморегулятора

Монтаж кабеля  в слой плиточного клея.

Возможен вариант монтажа кабельной системы обогрева пола в слой плиточного клея. Последовательность действий здесь будет следующая:

• Подготавливается установка терморегулятора и распределительной коробки. То есть делаются ниши и штробы под кабеля.
• Производится установка распределительной коробки и гофрированного шланга для датчика температуры. Конец гофрированного шланга плотно глушится, чтобы не допустить попадания в него плиточного клея. После чего необходимо проверить извлекается ли из шланга датчик, после чего штроба заливается стяжкой, а место где  находится конец шланга помечается маркером. Это необходимо сделать, чтобы датчик случайно не оказался «накрытый» кабелем.
• Повторно очистить поверхность пола от мусора. Потом прикрепить к полу отрезки монтажной ленты, к которой будет крепиться кабель. Отрезки монтажной ленты размещаются также, как при укладке в стяжку.
• Далее аккуратно крепим кабель на монтажную ленту. Делаем это так, чтобы возможно было подключить установочный провод в распределительной коробке. Не забываем, что датчик температуры должен оказаться при укладке между петлями кабеля.
• Проверяем кабель на повреждения по сопротивлению. Параметры сопротивления описаны в руководстве пользователя.
• Подключаем кабель и терморегулятор. После этого на короткое время подаем питание и проверяем работоспособность.
• Укладываем слой плиточного клея толщиной 5-8 мм. и заделываем штробы для кабелей. Ждем высыхания клея.
• Укладываем плитку на новый слой клея. Ждем высыхания клея и можно пользоваться теплым полом.

Укладка в слой клея

Теплые полы в виде нагревательных матов.

Представляют из себя греющий кабель, который закреплен на сетке. Продаются они в виде рулонов. Для крепежа мата к полу не требуется монтажная лента, что упрощает и ускоряет установку пола. Кроме того, можно сделать теплый пол поверх старого кафеля. Маты устанавливаются непосредственно в слой плиточного клея, толщина которого не должна превышать 5 мм.

Нагревательный мат для теплого пола

Монтаж нагревательного мата.

Монтаж нагревательного мата осуществляется также, как монтаж кабеля в слой плиточного клея (смотри выше). Монтаж терморегулятора производится аналогично.

Включение и эксплуатация электрического теплого пола.

Включать теплые полы разрешается после полного высыхания стяжки или плиточного клея. Период высыхания должен быть указан на упаковке этих строительных смесей. При первом пуске можно выставить терморегулятор на максимум и ждать пока кабель прогреет покрытие. После чего можно снизить температуру на регуляторе до нужной вам.

Инфракрасные пленочные теплые полы.

Этот вид теплых полов может укладываться в слой плиточного клея, под ламинат или под линолеум. Выпускаются эти полы в виде рулонов, которые можно нарезать на секции нужной длины. Нагрев осуществляется при помощи инфракрасного излучения. Данный вид электрического теплого пола является самым простым по монтажу, что выгодно отличает его от кабелей и матов, которые описывались выше.

Монтаж пленочного теплого пола.

Как говорилось выше, инфракрасный пленочный теплый пол может устанавливаться под кафельную плитку, декоративный камень, паркет или ламинат. Для монтажа такого теплого пола существуют следующие требования:

• Выравнять поверхность пола для избежания заломов пленки.
• Необходимо сделать канавку под термодатчик и уложить его в гофре. Если пленка укладывается под кафель, то конец гофры необходимо герметично запечатать. Без этого не получится заменить датчик в случае поломки.
• При помощи коронки соответсвующего диаметра необходимо
• При укладке под ламинат или паркет, под пленку необходимо уложить фольгированную теплоизоляцию из вспененного полиэтилена.
• Максимальная длина отрезка теплого пола не должна превышать 7-8 метров.
• Пленочный теплый пол необходимо укладывать с отступом 10 см от стоящей на полу мебели. Для этого место укладки необходимо предварительно разметить.
• Желательно располагать полосы пленки вдоль длинной стены комнаты. Это поможет уменьшить количество полос.

Включение и эксплуатация таких полов ничем не отличается от описанных выше.

Требования безопасности для электрического теплого пола.

• Запрещается самостоятельно укорачивать длину греющей части.
• Запрещается использование одной секции теплых полов для помещений с разным типом покрытия. В этом случае в каждом помещении должна стоять отдельная секция со своим терморегулятором.
• В качестве стяжки и плиточного клея можно применять только смеси, которые рекомендованы для использования вместе с теплыми полами.
• Запрещено вскрывать термоусадочные муфты на месте соединения греющей и установочной части теплых полов
• Запрещено застилать места установки нагревательных секций коврами и ставить на них мебель без ножек. Это ухудшит отведение тепла от кабеля и может вызвать неисправность.

Эти требования наиболее универсальны для разных производителей греющих кабелей и матов. Для безопасной эксплуатации обязательно ознакомиться с инструкцией, которая идет в комплекте.



Электрический теплый пол своими руками: пошаговая инструкция

Для большего комфорта электрический теплый пол устанавливают в туалете, в ванной, на кухне, в прихожей под кафельную плитку, монтируют в спальнях и детских комнатах под ламинат или линолеум. Теплый пол электрический устанавливают в лоджиях и на балконах, где остро ощущается выход на холодный пол из теплой комнаты. В некоторых случаях в помещениях без других источников тепла теплый пол выполняет обогрев. Безопасность и относительно несложная укладки позволяют сделать теплый пол электрический своими руками.

Содержание статьи:

При выборе того, какой теплый пол электрический купить, следует помнить, что все зависит от личных предпочтений, финансовых возможностей, условий монтажа. Теплый пол электрический по цене дальнейшей эксплуатации, возможно, выйдет дороже водяного теплого пола, но он легче монтируется и имеет долгий срок эксплуатации.

В продаже встречается три вида электрического теплого пола:

• кабельный;
• кабельный с сеткой;
• инфракрасный (пленочный).

Нагревательный кабель может быть двужильный или одножильный. Одножильный кабель намного дешевле, а двужильный — более безопасный.

Конструкция резистивного двухжильного кабеля для теплых электрических полов

При выборе теплого пола необходимо обращать внимание на качество материала, гарантию изготовителя (лучше, если это будет Германия или Швеция).

Общая схема электрического теплого пола

Если рассматривать с нижнего слоя, то устройство теплого пола электрического выглядит следующим образом:

Схема электрического теплого пола

1. Основной (черновой) бетонный пол. Он должен быть ровным, без впадин и бугров, чтобы не пережечь кабель;
2. Теплоизоляция под кабельный теплый пол. Это теплоизолирующая неплавкая подложка из пенополистирола или пенополиэтилена с фольгированным (отражающим) слоем. Толщину теплоизоляции подбирают в зависимости от ожидаемой температурной нагрузки;
3. Система крепежа кабеля для теплого пола. Это может быть монтажная лента или арматурная сетка;
4. Нагревательный кабель теплого пола с датчиком температуры, который подает данные на терморегулятор;
5. Заливка из специальной смеси или цементно-песочная стяжка. Толщина этого слоя колеблется от 3 до 5 сантиметров;
6. Окончательное покрытие пола. Чаще всего делают электрический пол под плитку, но может быт и другое покрытие.

Не надо бояться, что такое количество слоев уменьшит высоту помещения. Если теплый пол укладывается на бетонную основу, то его высота не будет сильно отличаться от стандартного покрытия.

Монтаж теплого пола

Монтировать электрический пол можно несколькими способами: с теплоизоляционным слоем и без него. Различается и способ крепления нагревательного кабеля: на металлическую сетку или на монтажную ленту.

Если теплый пол устанавливается в квартире, под которой расположено отапливаемое помещение, то не нужно прокладывать теплоизоляцию и устанавливать стяжку. В этом случае монтаж электрического теплого пола осуществляется непосредственно под конечное покрытие, например, плитку. Но дополнительно необходимо проконсультироваться у продавца или внимательно ознакомиться с инструкцией, необходима ли теплоизоляция данному типу пола.

Инфракрасный пол под ламинат

Для обогрева пола, покрытого ламинатом, без проведения дополнительных работ по замене стяжки, удобнее использовать систему инфракрасных полов. В этом случае поверх существующей стяжки укладывается слой утеплительного материала, в качестве которого используется полиэтилен. Затем делается монтаж электрических элементов. Под покрытие пола можно по желанию уложить слой гидроизоляции.

Внимание! Инфракрасный теплый пол не используют для укладки под плитку.

Для монтажа кабельной системы теплого пола, вам потребуются:

• датчик температуры;
• регулятор;
• комплект системы, состоящий из нагревательного кабеля, матов или сетки для укрепления;
• провода, чтобы соединять устанавливаемые элементы;
• устройство защиты;
• детали крепежа;
• медный кабель для заземления.

Подготовка пола

После того, как вы сняли старое напольное покрытие, необходимо подготовить пол. Собираетесь вы укладывать электрический теплый пол под ламинат или под плитку, в любом случае надо начинать с подготовки пола.

Стяжка пола под теплый электрический пол

По технологии кабельный тёплый пол монтируется на чистую и ровную поверхность. Тщательно очистите поверхность пола, подметите его и помойте. Если на старом покрытие есть неровности, то их можно попробовать удалить механическим способом. Если таким образом пол выровнять не получилось, необходимо сделать его стяжку. Стяжка будет лучшим решением, даже если у вас пол деревянный. Для стяжки пола можно использовать быстросохнущую смесь или цементно-песчаные растворы, но последние могут сохнуть до двух недель. Перед стяжкой пол можно загрунтовать, чтобы стяжка имела лучший контакт с поверхностью. Поверхность должна быть ровной для того, чтобы кабель не перегибался, не упирался в неровности и не получился пробой. Ремонт теплого пола электрического практически невозможен.

Установка терморегулятора

Необходимо выбрать и подготовить место, где будет установлен датчик и терморегулятор теплого пола. Терморегулятор монтируется так, чтобы было удобно управлять работой теплого пола.

Внимание! Терморегулятор должен находиться над полом не менее, чем в 30 сантиметрах.

При монтаже теплого пола в помещениях с высокой влажностью терморегулятор лучше вынести за пределы комнаты. Чтобы защитить провода от влаги их можно разместить в гофрированной трубе.

Схема размещения терморегулятора для теплого электрического пола

Высверлите гнездо для терморегулятора с помощью специальной насадки, разметьте и проштробите каналы для проводов температурного датчика и монтажных концов нагревательных кабелей. К терморегулятору также подводится и кабель питания.

В таблице указан расчет сечения кабеля:

Материал проводника	Сечение, мм2	Максимальная суммарная мощность нагрузки, кВт	Максимальный ток нагрузки, А
Алюминий	2 х 2,5	4,4	20
	2 х 4	6,1	28
Медь	2 Х 1,0	3,5	16
	2 Х 1,5	4,1	19
	2 Х 2,5	5,9	27

Для подобных устройств необходим отдельный вывод из щитка электропитания.

Укладка утеплителя

Теплоизоляционный слой обязательно укладывается, если теплый пол будет основным подогревом в помещении. Для теплоизоляции лучше всего брать пенополистирол плотностью 35. Толщина теплоизоляции будет зависеть от того, что находится под полом. Если внизу отапливаемое помещение, то достаточно толщины утеплителя 20 мм. Для первого этажа с теплым подвалом — 30 мм. Для квартир первого этажа с неотапливаемым подвалом, балконов, квартир над арками толщина утеплителя должна быть не меньше 50 мм. Для домов, бетонная подушка которых находится на грунте — 100 мм. Укладывать изоляцию можно на специальный клей или крепить дюбелями.

Утеплитель пенофол

Еще одним материалом в качестве изоляции может быть пенофол. У него имеется самоклеющийся слой и слой из фольги. Материал современный, легкий, тонкий, с коэффициентом теплопроводности 0,049 Вт/мК. Продается пенофол в рулонах. Укладывается вверх фольгированным слоем. Стыки проклеиваются монтажным скотчем.

Внимание! В углах помещения необходимо делать отступ от стены на 5-10 мм.

Расчет кабеля

Кабелем должно быть покрыто примерно 80% от всей площади пола в помещении.

Общие данные по мощности теплого пола электро для различных помещений:

• Лоджия или балкон: 200 Вт/кв.м
• Туалет и ванная комната:180 Вт/кв.м
• Прихожая, кухня, коридор: 150 Вт/кв.м
• Спальня: 100 — 150 Вт/кв.м

Пример укладки нагревательного кабеля

Перед укладкой необходимо проверить сопротивление секции кабеля. Отклонение от указанного в техпаспорте допускается на 10% в обе стороны. В тех местах, где будет стоять бытовая техника или крупногабаритная мебель, кабель не укладывается, так как такая нагрузка может стать препятствием правильной работы кабельного теплого пола.

Укладываем кабель

Нагревательный кабель можно купить в рулоне уже наклеенным на монтажную ленту. Лента позволяет сохранить расстояние между петлями кабеля и избавиться от лишних перегибов. Если же ваш нагревательный кабель не наклеен на монтажную сетку, то она покупается отдельно. Кабель укладывается зигзагообразно. Шаг кабеля в сантиметрах рассчитывается по формуле:

Шаг кабеля =(Площадь обогрева * 100) / Длина кабеля

Для крепления кабеля используется монтажный скотч для теплого пола. Если кабель закреплен на сетке, то в местах поворота теплого пола сетка разрезается.

Укладка теплого электрического пола

Перед началом выкладывания кабеля помните, что двужильный кабель соединяется с нагревательным проводом с одного конца, а одножильный — с двух.

Внимание! При укладке кабеля от стен делается отступ на 5-7 см.

Устанавливаем и закрепляем температурный датчик и терморегулятор

Далее устанавливаем температурный датчик и терморегулятор в заранее подготовленное место.

Подключение терморегулятора теплого электрического пола

Чтобы защитить температурный датчик от цементного раствора, его помещают в гофрированную трубку, один конец которой закрыт крышкой. Гофротрубка с температурным датчиком внутри крепится на поверхности пола между витками нагревательного кабеля на равном расстоянии.

Важно! Конец трубки с температурным датчиком должен быть выведен на расстояние не менее 50 см от стены помещения. Радиус изгиба гофротрубки должен быть не менее 5 см.

Проверка работоспособности

После укладки кабеля необходимо проверить сопротивление кабеля, подключить и убедиться, что система теплого пола работает, как надо. Затем все отключают и до окончания отделочных работ снимают терморегулятор.

Окончание работ

Окончив все проверки, вы можете делать цементную стяжку и укладывать финальное покрытие. Выбирая его, необходимо учитывать температуру теплого пола.

Электрический теплый пол под плитку

Теплые полы электрические — отзывы

«Такую систему удобно использовать, как дополнительную, чтобы обеспечить тепло в ноги», Николай.

«Сделал электрический подогрев пола в прихожей, под плитку. Зимой обувь всегда теплая и сухая», Феликс.

«Сомневаюсь, что теплый пол будет достаточным, как основной обогрев помещения. А вот в качестве приятного бонуса он очень удобный», Иван.

«Всегда было интересно, сколько электроэнергии потребляет теплый пол. На практике выяснилось, что когда зимой включаем теплые полы дома постоянно, расход электричества выше, чем обычно, примерно на 20%», Юлия.

«Теплый пол сушит воздух, поэтому в спальне приходится его периодически выключать. А в совместной с кухней гостиной это не так заметно и в холодное время года пол работает там практически всегда», Павел.

Видео: Самостоятельный монтаж теплого электрического пола

Электрический теплый пол своими руками: видео, фото монтажа

Многие владельцы квартир и частных домов на этапе строительства и во время ремонтов принимают решение обустроить более комфортные условия проживания. Особенно популярно в последнее время устройство теплых полов различных модификаций. С точки зрения безопасности, удобства использования и стоимости, электрический тёплый пол — вне конкуренции.

Единственное, что смущает хозяев жилищ, это довольно большая стоимость работ, основной составляющей которой является оплата труда монтажников. Но в этом случае есть возможность кардинально сэкономить на услугах наёмных работников, выполнив электрический теплый пол своими руками. Вот для этого в продаже есть множество разнообразных комплектов электрических полов различной мощности подходящих для всех типов покрытий и на разные по размеру площади, из которых можно подобрать идеально подходящий к вашему жилищу.

Инструкция по монтажу электрического теплого пола

Рассмотрим вариант самостоятельного монтажа электрического теплого пола в частном доме (аналогично он выполняется и в квартире). Предварительно нужно убедиться, что заложенная в доме проводка справится с нагрузками от нагревательных элементов пола, а также у вас установлены автоматические выключатели соответствующей мощности.

Теплоизоляция

Перед установкой теплого пола нужно уложить теплоизоляцию из вспененного пенополистирола 20-50 мм толщиной, это особенно важно, когда под полом расположено холодное помещение. Теплоизоляцию необходимо укладывать на выровненное основание, можно для надёжности уложить на специальный клей.

Армирование

После этого требуется выполнить армированную стяжку из раствора толщиной 10-20 мм. Армировать можно как оцинкованной штукатурной сеткой, так и пластиковой. Поверх стяжки укладывается фольга для отражения инфракрасного излучения от нагревательных элементов.

Заливка пола

Начиная монтаж электрического теплого пола своими руками, определяются места расположения нагревательного кабеля с учётом расстановки различной мебели, убедившись что провода будут находится на расстоянии до 5 см от края мебели. Прокладывая нагревательный кабель, необходимо крепить его к нижнему основанию при помощи специальной монтажной ленты, после чего заливать цементно-песчаной стяжкой из раствора либо готовой смеси.

Различные возникающие при монтаже технологические тонкости можно увидеть, просматривая видео работ по укладке электрического теплого пола своими руками на нашем сайте, где они выполняются профессиональными мастерами. Одновременно с укладкой кабеля монтируют и датчик системы регулировки температуры в толщине стяжки, а также устанавливают в удобном месте терморегулятор, позволяющий по своему усмотрению регулировать температуру пола.

Нюансы

Фото укладки электрического теплого пола своими руками отражены в нашей статье и послужат подспорьем при выполнении работ. Различие укладки теплого электрического пола под плитку и под ламинат в том, что плитку можно монтировать на минимальную стяжку прямо на нагревательные кабеля, в тоже время под ламинат рекомендуется выполнить слой из стяжки между кабелем и покрытием не менее 20 мм, для гарантии отсутствия деформации ламината.

Устроив теплый пол при помощи наших рекомендаций у себя дома, можно смело давать рекомендации своим родственникам и знакомым, как устанавливается электрический теплый пол своими руками без привлечения посторонних. При этом, качество работ будет зависеть только от вашего старания, а наградой станет теплый, комфортный пол, система подогрева которого при этом — наиболее естественная и экологически чистая. Удовольствие от полученного результата перевесит все неудобства, связанные с выполнением работ.

Видео укладки электрического теплого пола

Выбор и укладка электрического теплого пола: пошаговое руководство

Обогрев пола с помощью системы «теплый пол» приобретает все более массовый характер. Повсеместное желание комфорта берет верх над предрассудками и  даже заставляет изрядно потратиться на ремонт. Оборудовать электрические теплые полы можно не только в частных домах и квартирах с индивидуальным отоплением, но и в обычных квартирах типовых домов. Главное, подвести к системе отдельный силовой кабель с УЗО. При этом обогревать можно любые помещения: ванную, туалет, кухню, спальню, прихожую, гостиную, балкон и лоджию.

В зависимости от вида электрические теплые полы можно монтировать непосредственно под напольное покрытие или в бетонную стяжку пола

1. Какой электрический теплый пол лучше
2. Какие выбрать теплые полы: электрические или водяные
3. Монтаж электрического теплого пола

На сегодняшний день существует два основных вида таких полов: первый – на основе нагревательного электрического кабеля, сюда же относятся и специальные маты с кабелем небольшого диаметра, второй – инфракрасный пленочный пол.

Электрический нагревательный кабель может быть одножильным и двужильным

Нагревательные кабели делятся по принципу работы на саморегулирующиеся и резистивные. При этом имеют различный диаметр, мощность и длину.

В резистивных кабелях есть одна или две жилы с повышенным сопротивлением. Электрический ток, проходя через них, преобразуется в тепловую энергию. Так называемая нагревательная жила покрыта изоляцией, а сверху – оплеткой из металла, которая служит заземлением и экранирующей защитой от электромагнитных полей. Поверх оплетки выполнена наружная изоляция.

В саморегулирующихся кабелях нагревательным элементом выступает полимерная матрица. Если в резистивном кабеле при перегреве выходит из строя вся система, то в саморегулирующемся снижается ток только в перегретом участке, остальной кабель работает в штатном режиме. Данное свойство обеспечивает больший срок службы системы, но стоимость такого кабеля в несколько раз больше резистивного.

Электрические нагревательные маты удобны для монтажа непосредственно под напольное покрытие

Нагревательные маты представляют собой сетку из стекловолокна определенной ширины, на которую закреплен нагревательный кабель небольшого диаметра с определенным шагом. Такие маты могут иметь различную удельную мощность на 1 м², но не могут сравниться с нагревательным кабелем большого диаметра и мощности.

Пленочный инфракрасный теплый пол создает наиболее комфортную температуру, экономичен, но не способен выступать в качестве основной системы отопления

Пленочный электрический теплый пол – полотно плотного полиэтилена шириной 0,4 – 1 м, в который запаян графит. Именно графит и является нагревательным элементом. Свое название «инфракрасный теплый пол» такая система получила за то, что  работает в диапазоне температур, наилучшим образом воспринимаемых человеческим организмом, от +20 до +45 °С. Графит расположен в пленке в виде полос, даже если одна из них вышла из строя, остальные будут работать, как и раньше, пол будет теплым.

Перед тем как выбрать электрический теплый пол, необходимо определиться с какой целью мы будем их использовать. Будет ли теплый пол выступать основным источником тепла в помещении или просто нагревать поверхность пола до комфортной температуры, а основное отопление будет реализовано другим способом. Также немаловажную роль при выборе имеет финишное напольное покрытие.

Инфракрасный теплый удобно монтировать сухим способом непосредственно под напольное покрытие, например, ламинат

Если в качестве напольного покрытия планируется использовать ламинат, линолеум, ковролин или паркетную доску, а задача теплого пола состоит в том, чтобы нагреть поверхность, то вполне разумным будет использование инфракрасного пленочного теплого пола. Во-первых, он не требует заливки бетонной стяжки, а монтируется непосредственно под покрытие. Во-вторых, он экономичен.

Укладка нагревательных матов в плиточный клей непосредственно под кафель — удобный вариант

Чтобы нагреть керамическую плитку, лучше всего использовать нагревательные маты. Сразу после их монтажа укладывается кафель на плиточный клей без дополнительного теплоизоляционного слоя. В таком случае поверхность пола будет быстро и качественно прогреваться.

Важно! Инфракрасный теплый пол также можно укладывать под керамическую плитку, но такой способ неэффективен. Дело в том, что между плиткой и пленкой необходимо укладывать листы ГВЛ или стекломагнезитовые плиты, а они будут служить теплоизолятором.

Выбирая между нагревательным кабелем и матами, следует задуматься над двумя вопросами: первый – насколько можно позволить поднять уровень пола, второй – система «теплый пол» будет основным отоплением или дополнительным.

Преимуществом нагревательных матов является возможность их монтажа непосредственно под напольное покрытие, без обустройства бетонной стяжки. Так уровень пола поднимается на 1,5 см, не более. Но с задачей обогрева всего помещения маты не справятся, для этого они слишком маломощны. Тогда выбор необходимо остановить на укладке нагревательного кабеля в стяжку из цементной смеси, которая будет выступать дополнительным источником тепла. Уровень пола тогда поднимется от 5 до 10 см.

Если мучают сомнения, какую систему теплого пола выбрать: на основе горячей воды или электричества, стоит ознакомиться со всеми «за» и «против».

Неоспоримым преимуществом электрического теплого пола является равномерное распределение тепла. В водяной системе самая большая температура всегда будет в начале, а ближе к концу трубы – намного холоднее. Чтобы обеспечить более качественный обогрев, для водяного пола понадобится увеличить мощность. Нагревательный кабель отдает тепло одинаково по всей длине.

В системе водяного теплого пола существует риск разрыва труб и утечки воды. Этот шанс хоть и не слишком велик, но он есть. И если уже такое произошло, придется полностью демонтировать весь пол, начиная с напольного покрытия и заканчивая полным удалением стяжки. Расходы, как Вы понимаете, не в пример замене радиатора отопления.

Качественный электрический теплый пол с безмуфтовым соединением кабеля позволяет выявить поломку с точностью 10 см². Признаться честно, такой кабель достаточно надежен, но если механические повреждения все же произошли, то достаточно будет удалить плитку только над поврежденным участком. Если же используется другое напольное покрытие, его придется снять, заменить нерабочий участок кабеля и уложить покрытие заново. При этом ни мебель, ни интерьер не пострадают, как от протечки воды.

Подключение теплого электрического пола имеет существенный недостаток, при его укладке необходимо учитывать местонахождение шкафов, диванов и другой мебели, зазор между которой и полом меньше 5 см. Дело в том, что кабель нельзя монтировать под тяжелые объекты, он сильно перегревается и выходит из строя. После обустройства электрического обогрева полная смена обстановки в помещении затруднена.

Другой недостаток – электромагнитное излучение, которого лишен водяной пол. Все же этот нюанс влияет на наше здоровье.

В плане экономичности определить, какой тип полов обходится дешевле, довольно сложно. Это зависит от цен на энергоносители в конкретном регионе. Если современный газовый котел имеет хороший КПД, водяной пол может обойтись дешевле. Хотя затраты на первоначальное обустройство, конечно, будут больше у водяной системы, чем электрической. В качестве дополнительного отопления электрический теплый пол намного экономичнее.

И не забывайте, в многоэтажных квартирах типовых домов, обустройство водяного теплого пола запрещено. Так что придется монтировать электрический теплый пол своими руками. Сам процесс монтажа не слишком трудоемкий, но для подключения к сети необходимо вызвать электрика, имеющего соответствующую лицензию.

Схема укладки электрического теплого пола наглядно демонстрирует расположение объектов

• Подготовительные работы стоит начать с установки терморегулятора. Выбрав удобное место, выдалбливаем отверстие в стене под монтажную коробку на высоте 50 – 100 см от уровня пола. К этому месту подводим силовой кабель и заземление.
• Делаем канавку к месту соединения с нагревательным кабелем, вниз по стене и дальше по полу до места монтажа термодатчика.
• Пол застилаем фольгированным теплоизолирующим материалом, чтобы отражать тепло вверх.
• Если монтируем нагревательный кабель, то укладываем армирующую сетку, чтобы он не перегревался. К ней и будем закреплять. Если укладываем маты, то сетка не нужна, она входит уже в комплект.

Электрический теплый пол нельзя укладывать под шкафы и другую тяжелую мебель, схема укладки должна это учитывать

• Укладка электрического теплого пола на основе нагревательного кабеля производится согласно предварительно сделанной схеме, учитывающей расположение мебели. Закрепляем кабель клипсами или специальной лентой к сетке. Обязательно следим за тем, чтобы он не перекрещивался. Нагревательные маты укладываем и закрепляем к полу специальной лентой.
• Нагревательный кабель соединяем с термодатчиком и силовым кабелем на ровном участке, соединение прячем в гофротрубу. Укладываем между рядами кабеля.
• От термодатчика силовой кабель должен подниматься к терморегулятору.
• Проверяем сопротивление кабеля, чтобы удостоверится в его рабочем состоянии.

Укладка нагревательного кабеля в бетонную стяжку поднимает уровень пола на 5 — 7 см

• Заливаем бетонную стяжку так, чтобы гофротруба с термодатчиком находились сверху. Толщина стяжки может быть от 5 до 7 см.
• Еще раз проверяем сопротивление нагревательного кабеля. Оставляем застывать стяжку.

Включать электрический теплый пол можно только спустя месяц, когда бетонная стяжка полностью высохнет и наберет максимальную прочность.

Обустраивая электрический теплый пол в своем доме, помните, что он не терпит пустот в бетонной стяжке и требует свободного пространства над поверхностью пола хотя бы в 10 см. В ванной комнате его не следует укладывать под ванной или рукомойником. Лучше отступить 7 – 10 см. В остальном же монтаж такой системы отопления довольно прост и не требует дополнительных навыков и умений.

Выбор и установка электрического пола своими руками | Своими руками

На рынке представлен широкий выбор теплых полов. Используемые при их изготовлении технологии и различные способы укладки имеют достоинства и недостатки. Мы далеки от мысли, что установка системы под силу каждому домовладельцу, но важная информация для принятия решения никому не помешала.

Типы элементов теплого пола

Теплые полы классифицируются по нескольким критериям.По принципу действия их можно разделить на конвекционные и инфракрасные. Первая поверхность пола получает тепло за счет прямого контакта с нагревательным элементом. Инфракрасная система — это нагревание с помощью инфракрасных лучей.

Таким образом, обеспечивается равномерный нагрев всей поверхности пола, в отличие от конвекционного теплого пола, когда степень нагрева прямо пропорциональна расстоянию от нагревательного элемента. Специалисты рекомендуют использовать конвекционные полы в сочетании с напольными покрытиями, такими как плитка и керамогранит — тогда поверхность пола становится хорошим аккумулятором тепла — и легче поддерживать необходимую температуру.

Нагревательный кабель, собранный в мат, прост в установке. Фиксированное расстояние между кабелепроводами позволяет избежать локального перегрева поверхности пола и защитить сам кабель от повреждений.

Самый простой способ — это установить нагревательные кабели и электроприборы. Нагревательный кабель может быть двухжильным или одножильным. Если в кабеле есть второй обратный провод, к точке подключения подключается только один конец. Одножильный кабель необходимо подвести к месту подключения обоими концами.

Толщина стяжки, в которую укладывается нагревательный кабель, составляет 2-5 см. Наиболее удобны для установки нагревательные маты, которые поставляются в рулонах. Конвекционные нагревательные маты, которые, по сути, являются вариантом обычного нагревательного кабеля, можно укладывать в стяжку толщиной до 3 см.

В инфракрасных матах углеродные стержни действуют как нагревательный элемент. Такой мат состоит из двух длинных токопроводящих проволок, между которыми параллельно друг другу расположены нагревательные стержни — наподобие веревочной лестницы.

Удивительно, но благодаря свойствам стержней ИК-мат согревает только там, где это необходимо, так что такой пол можно укладывать без учета расстановки стационарной мебели в комнате. Это связано со способностью основного пола к саморегулированию: при повышении температуры в определенном месте снижается подача тепла — и температура нормализуется. Такой пол не требует толстой стяжки и может быть уложен практически под любые напольные покрытия.

---

Смотрите также: Теплый пол своими руками (+ фото)

---

Еще одна разновидность инфракрасных полов с подогревом — пленочные.Специально изготовленная пленка имеет толщину всего около полумиллиметра, ее необходимо изолировать от влаги, поэтому при устройстве пленочного пола нельзя использовать мокрую укладку. Такой вид теплых полов не требует цементной стяжки и, как правило, укладывается под ламинат или паркет. Не рекомендуется использовать с плиткой. Если пол деревянный, необходимо ограничить рабочую температуру до верхнего предела +28 ″ C. Очевидные преимущества пленочного пола — простота укладки и экономичность.Но в отличие от нагревательного кабеля, который может долго удерживать температуру, пленочный пол будет нагреваться только при включении.

Расчет на установку теплого пола

Для обеспечения максимально комфортных условий обогрева с минимальным потреблением энергии необходимо рассчитать мощность нагревательного элемента. Это будет зависеть в первую очередь от того, является ли пол основным источником тепла или дополнительным. Если отопление помещения полностью падает на теплый пол, его мощность должна достигать 160-180 Вт на квадратный метр полезной площади.В том случае, если пол служит дополнительным источником обогрева, мощности 100-150 Вт / м2 будет вполне достаточно. При этом следует учитывать, что под полезной площадью подразумевается поверхность, не занятая стационарной мебелью.

Кроме того, необходимо организовать неотапливаемую буферную зону в местах расположения других источников тепла.

Как правило, производители систем теплого пола предоставляют готовые таблицы для расчета количества расходных материалов. Если вы используете классический кабель, шаг прокладки, то есть расстояние между параллельными линиями уложенного провода, можно узнать, разделив площадь нагрева на длину кабеля.

Установка нагревательных элементов зависит от их типа и имеет свои особенности. Существует три основных варианта устройства электрического теплого пола — в слое стяжки, поверх стяжки и непосредственно под напольным покрытием, если это пленочный нагревательный элемент.

Если вы беретесь за работу самостоятельно, своими руками, то при установке инфракрасных обогревателей обязательно установите теплоотражающую подложку, которая хорошо подходит для рулонного 2-миллиметрового покрытия от технической заглушки.

Поверх инфракрасной пленки необходимо положить стекловолоконную сетку с размером ячеек не более 3 см. На него укладывается напольное покрытие. При установке кабельного теплого пола следует использовать подложку из утеплителя.

---

Ссылка по теме: Монтаж водяного теплого пола своими руками — способы укладки, строительства и бетонирования

---

Без теплоизоляции можно обойтись, когда на нижнем этаже есть отапливаемое помещение. Так вы сможете минимизировать потери тепла и снизить затраты на электроэнергию.

Специальная пленочная поролоновая пленка укладывается на стяжку так, чтобы сторона пленки находилась сверху. Помимо системы теплых полов для монтажных работ вам потребуются соединительные провода, кабель заземления, термостат с термодатчиком и система защитного отключения.

Приступая к работе, составьте план с учетом расположения стационарной мебели и буферных зон вокруг других источников тепла. Перегрев может привести к сбоям в работе и выходу из строя элементов контура. Не следует упускать из виду, что перестановка мебели существенно влияет на эффективность системы отопления.Рекомендуется организовать отдельные схемы для разных помещений с собственным питанием и регулятором.

Вначале подготовьте поверхность, выровняв и очистив ее. При необходимости полностью удаляется слой старой стяжки. На подготовленную поверхность укладывается гидроизоляция, которая должна доходить до стены на 10 см.

Для компенсации теплового расширения материала демпфирующая лента служит стеной к стене, выступая в качестве слоя между полом и стеной.

После этого наступает очередь теплоизоляции, которая снизит утечку тепла.Выбор утеплителя зависит от расположения комнаты и назначения вашей системы отопления. Для теплого пола в качестве дополнительного источника обогрева достаточно пенопластовой основы. В случае использования теплого пола в качестве основной системы отопления потребуются листы полистирола толщиной 20-50 мм. Если теплый пол устанавливается на неотапливаемом крыльце или лоджии, понадобится слой пенополистирола до 100 мм.

На слой теплоизоляции укладывается армирующая сетка, которую можно заменить добавлением в раствор стяжки специальных синтетических волокон. В ванной арматурную сетку обязательно следует заземлить медной проволокой.

При прокладке греющего кабеля необходимо проверить его сопротивление. Расхождение с сопротивлением, указанным в паспорте приобретенного кабеля, не должно превышать 10%.

Провода крепятся к арматурной сетке стяжками или скрепляющими лентами.

Для предотвращения обрыва кабеля при термической деформации плит перекрытия, провод должен быть спрятан в гофрированной трубе в том месте, где он проходит над линией раздела плит.Пленочный пол аккуратно расстилается на теплоизоляции и фиксируется в соответствии с требованиями производителя.

В удобном месте на стене поставить монтажную коробку для термостата. Термодатчик размещается внутри гофрированной трубы, идущей от термостата, конец которой находится между кабелями. Чтобы не было проблем с заменой датчика температуры, его нужно свободно снимать с трубы. После размещения всех элементов системы необходимо повторно измерить сопротивление кабеля, составляющего нагревательный контур. Если он незначительно отличается от предыдущего измерения, приступайте к проверке нагревательных элементов и запускайте систему.

Если ТЭНы работают нормально, можно образовать стяжку. Для этого необходимо обесточить систему и снять регулятор. Слой стяжки, покрывающий нагревательный кабель, будет отвечать за распространение тепла и служить основой для напольного покрытия.

Самым популярным покрытием для теплого пола является керамическая плитка. Он хорошо переносит перепады температур внутри дома, поэтому при выборе плитки проблем возникнуть не должно.Кроме того, отличная теплопроводность делает его подходящим вариантом как для конвекционных, так и для инфракрасных теплых полов. Поэтому в первую очередь следует ориентироваться на такие показатели, как водостойкость и истираемость. Не рекомендуется использовать теплый пол раньше, чем через 4 недели после укладки плитки.

---

Ссылка по теме: Теплый пол в ванной под плитку своими руками

---

Ключевые нюансы при устройстве теплого пола

Если при установке все сделать правильно, ТЭНов прослужат долго.

Возможные неисправности диагностируются путем измерения сопротивления цепи мультиметром, после чего можно рассчитать мощность теплого пола.

Если значение превышает исходное значение, у кабеля — короткое замыкание или повреждение изоляции. Недостаточная мощность указывает на обрывы в цепи, по которой пропускается ток, при этом увеличивается сопротивление. Среди производителей качественных систем теплого пола можно отметить «Теплолюкс». «National Comfort», Caleo, Devi, Rehau и Raychem.

---

Электрические полы — принципы работы и установка: советы и отзывы профессионалов

---

Пол, который нагревается

© Автор: Б.Безель

Электрические теплые полы существуют почти 90 лет — примерно так же, как нагревательный кабель, который был запущен в 1926 году в Норвегии.

Сегодня они широко используются в качестве основной или дополнительной системы отопления в квартирах и загородных домах. Обычно теплые полы укладывают выборочно, на тех участках, где не планируется установка шкафов, кроватей и другой мебели, чтобы не тратить зря электричество. К тому же перегрев опасен для самого электрического кабеля. Поэтому перед установкой системы нужно иметь четкий план помещения.

У электрических теплых полов много преимуществ. Это простое и надежное оборудование, способное обеспечить комфортное отопление дома благодаря низкотемпературному режиму отопления. У них нет компактного и сильно нагретого источника тепла — он излучает поверхность пола, нагретую до температуры не более 30 ° C (обычно достаточно температуры 20-25 ° C).Такой способ обогрева более удобен по ряду причин:

• отсутствие опасности ожогов, возможных при использовании радиаторов водяного отопления, конвекторов и аналогичных обогревателей;
• Нет выраженных конвекционных потоков воздуха, которые могут восприниматься как сквозняки; снижает содержание пыли в воздухе;
• температура воздуха выше у поверхности пола; такой температурный градиент (ступни в тепле) предпочтительнее с точки зрения физиологии человеческого организма;
• в коридорах и ванных комнатах пол с подогревом позволяет быстро его высушить.

КАК ПРОИСХОДИТ НАГРЕВ?

Нагревательные элементы можно разделить на конструкции с нагревательным кабелем и нагревательные элементы другого типа (пленочные, стержневые), выполненные из композитного материала на основе углеродного волокна. В свою очередь, кабель можно разделить на два типа: резистивный и саморегулирующийся. В резистивном режиме тепловыделение происходит при прохождении электрического тока по жилке.

Такой кабель нагревается равномерно по всей длине участка, подключенного к сети.Саморегулирующийся же кабель способен изменять интенсивность теплоотдачи в зависимости от степени нагрева участка. Это выгодно с точки зрения экономии (потребление энергии снижается в среднем на 20-30%) и очень удобно. Если какая-то часть кабеля остыла, остывший участок начинает более интенсивно нагреваться. И наоборот, нагретая часть кабеля снижает тепловыделение.

Достигнута такая «отзывчивость» за счет очень сложной кабельной конструкции.В нем два параллельных проводника разделены тонким слоем полимерного полупроводника, который способен изменять электрическое сопротивление в зависимости от температуры полимера. Благодаря этому саморегулирующийся кабель не может перегреться, если на некоторых его участках будет затруднена теплопередача (такая ситуация может возникнуть, если на полу оставить какую-то изолирующую вещь, например, полотенце в ванной).

ЧТО ПРЕДЛАГАЕТ РЫНОК?

В настоящее время на рынке представлено множество видов теплых полов.Стоимость этих систем за последние 10 лет значительно снизилась, сегодня она составляет в среднем 2-3 тысячи рублей. за квадратный метр. Предлагается как сам кабель в сегментах или бухтах, так и изделия в виде готовых комплектов, которые включают, помимо ТЭНов, датчик температуры и регулятор нагрева (термостат).

Полы на основе кабельных матов и профилей. В них кабель закреплен на полимерной подложке.

Ширина циновок 80-90 см, самые популярные 50 см.Полы основаны на саморегулирующейся термопленке. Доступны наборы шириной 0,5,0,8 и 1 м. Токопроводящие элементы в пленке выполнены в виде плоских проводников, поэтому толщина изделия всего 0,5 мм и никак не влияет на высоту пола. Эта пленка предназначена для сухой укладки без стяжки, ее можно класть под ламинат.

Полы на угольных стержнях. Это новая разработка компании Caleo. Вместо кабеля они используют ряд параллельно расположенных угольных стержней, соединенных токопроводящей жилой.Такая конструкция, как утверждают производители, более надежна (угольные стержни более устойчивы к нагрузкам, чем обычный кабель или пленка) и экономична (по сравнению с резистивным кабелем — на 60%).

Важной характеристикой любого типа теплого пола является его удельная мощность, уменьшенная до 1 м ² . В бытовых системах она может варьироваться от 70-80 до 250 Вт / м2. Системы мощностью менее 100 Вт / м ² Как правило, они используются для дополнительного обогрева при установке непосредственно под напольное покрытие.

Мощность системы 100-170 Вт / м. ² обычно используется для дополнительного или основного обогрева (чем толще стяжка, тем мощнее система). Системы большей удельной мощности применяются в особо сложных случаях, например, для основного отопления утепленных лоджий, помещений первых этажей и т. Д.

Какой тип теплого пола выбрать, зависит от конфигурации помещения, поставленных задач, выбранного покрытия и способа монтажа. Если он предназначен для укладки на стяжку или клей для плитки, выберите кабельные системы, маты или угольные стержни.А при укладке ламината на прочный фундамент единственным вариантом будет беспленочный теплый пол.

5 ПРЕИМУЩЕСТВА ЭЛЕКТРИЧЕСКИХ ПОЛОВ

ПРОСТАЯ УКЛАДКА. Это касается комплектаций с нагревательными матами или пленкой. В некоторых случаях им даже не нужно делать бетонную стяжку, а укладку может выполнить даже специалист.

БЫСТРЫЙ НАГРЕВ. Электрический теплый пол даже под толстой (5 см) стяжкой нагревается до нужной температуры за несколько минут.

МОРОЗОСТОЙКОСТЬ.Электрический теплый пол не боится низких температур.

БЕЗОПАСНОСТЬ. В отличие от водяного, электрический теплый пол в случае повреждения не вызовет затопления нижележащих помещений.

РЕМОНТНАЯ ПОСТАВКА. Современное оборудование позволяет точно определить место повреждения кабеля или пленки.

Укладка электрического теплого пола под пол — фото

Теплоотражающий материал кладут на пол, а листы пленки кладут на него так, чтобы не было воздушного зазора (а).Самая важная процедура — очистка, стыковка и изоляция соединительных контактов (6-г): плохо выполненные соединения приводят к поломке любого теплого пола. Монтаж датчика температуры (е). На теплый пол укладывается защитная полиэтиленовая пленка, на которую можно укладывать напольное покрытие (д)

ОСНОВНЫЕ ЭТАПЫ МОНТАЖА ИНФРАКРАСНОГО НЕРЖАВЕЮЩЕГО ПОЛА UNIMAT В БЕТОННОЙ КОНСТРУКЦИИ

На чистый и ровный первичный пол укладывается теплоотражающий материал, и на нем равномерно выкладывается комплект основного пола (а).При необходимости сердечник разрезают на части, обрезанные концы заизолируют (б). На кабельные муфты надеваются термоусадочные манжеты и подогреваются для обеспечения герметичности (в). Датчик температуры установлен в гофрированной трубке (d) и размещен посередине между стержнями (e). Расширенные и несъемные маты можно заливать бетоном (e)

Укладка электрического теплого пола — установка и проверка: видео

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Монтаж техники электрического теплого пола своими руками, фото и видео

В настоящее время для устройств теплого пола все чаще стали использовать электричество. В этом случае используется специальный электрический кабель, с помощью которого происходит теплый пол.Сайт самостоятельного ремонта квартиры, произведен добротно по инструкции по устройству, подбор и установка теплого пола своими руками с фотоматериалами. Итак, приступаем.

Аппарат электрический теплый пол

Вариант подпольного покрытия, в котором используется электрический кабель, в отличие от системы водяного отопления, доступен как владельцам частных домов, так и тем, кто проживает в городских многоэтажных домах. Когда устройство электрического теплого пола не требует монтажа каких-либо труб и их подключения к системе отопления, все работы заключаются в прокладке тонкого электрического кабеля и подключении его к электросети.

Системой этого этажа управлять намного проще, так как существует множество разнообразных электронных устройств, которые позаботятся о том, чтобы температура поддерживалась на заданном уровне. Такие теплые полы можно использовать в самых разных помещениях, в том числе в загородных домах, в саду. Например, с помощью такой системы можно поддерживать необходимую температуру в небольшом загородном доме или настроить таймер на так, чтобы к моменту выезда из гаража помещение было прогретым, для определенного запуска двигателя.

По своему электрическому устройству теплый пол во многом аналогичен системе отопления, в которой теплоносителем является вода.Способы укладки также не отличаются от монтажа водяного пола, разница лишь в том, что нагревательным элементом в данном случае является кабель.

Как выбрать электрический теплый пол. Типы кабелей

По принципу действия нагревательные кабели делятся на два типа:

1. саморегулирующийся.
2. резистивный.

Вся система электрического теплого пола состоит из силовых проводов, проложенных для подключения системы (в основном они проложены в стене), и соответствующих кабелей, с помощью которых полы с подогревом.Для уменьшения сопротивления соединения и нагрева силовые кабели производятся со специальными муфтами, как показано на фото ниже.

резистивный кабель

Основным нагревательным элементом является резистивный проводник кабеля с высоким сопротивлением, при прохождении которого электрический ток преобразуется в тепловую энергию. Во избежание поражения людей электрическим током, нагревательный провод покрывается слоем изоляции, поверх которого накладывается металлическая оплетка. Эта оплетка заземлена и защищена экраном от электромагнитных полей, которые возникают в результате. Все эти слои покрыты внешней изоляцией. Резистивные кабели могут быть как одно, так и двухжильные.

кабель одножильный

Система

, имеющая одинарный кабель, самая простая для электрических полов. Его установка заключается в прокладке кабеля по площади пола, что должно быть предусмотрено для подключения обоих концов кабеля к системе электроснабжения, т.е. кабель располагается на полу в виде петли. Эта система, наряду с простотой, имеет один существенный недостаток, поскольку в результате протекания электрического тока на сердечнике кабеля формируется электромагнитное поле.Тесьма сглаживает физическое явление, и результат не всегда бывает удовлетворительным.

двойной кабель

В кабеле витая пара есть еще токоведущий провод, который проложен между двумя нагревательными проводами. Учитывая, что электрический ток течет в разных направлениях, электромагнитные поля, образующие разные провода, компенсируют друг друга. При прокладке кабелей сопротивления следует аккуратно заделать их в строительный раствор, чтобы не было перегрева, и кабель не шел вместе с системой.

Саморегулирующиеся кабели

Такие кабели лишены недостатков — резистивных кабелей, поскольку здесь нагревательный элемент представляет собой полимерную матрицу. В случае перегрева одной порции происходит уменьшение силы тока, что сказывается на нагреве. Это снижение температуры происходит частично, тогда как остальная часть системы работает нормально. Саморегулирующиеся кабели стоят в несколько раз дороже обычных нагревательных кабелей, но гарантируют длительный срок службы.

Инфракрасная пленка для теплого пола Прекрасный вариант, когда нельзя сделать стяжку, можно положить под ламинат или ковролин.Преимущества очевидны, узнайте больше о кинематографе.

• __TITLE__

  __ ОПИСАНИЕ__

Правила расчета электрического теплого пола

При покупке кабеля необходимо предварительно определить мощность всей системы отопления, на 1м ² . Специалисты советуют придерживаться следующих параметров выбора:

• Спальня — 100-150 Вт / м ² ;
• коридор, коридор, кухня — 150 Вт / м ² ;
• санузел, санузел — 180 Вт / м ² ;
• балкон, лоджия — 200Вт / м ² .

Используя эти данные, вы можете легко определить удельную мощность системы теплого пола. При расчете площади следует исключить, что она занята постоянно стоящими предметами (шкафами, диванами, ванной, холодильником и т. Д.). Все эти предметы мешают нормальной циркуляции воздуха, а это вызовет излишний расход энергии, а в этих местах возможен перегрев кабелей и их выход из строя.

Также следует иметь в виду, что электропроводка в жилом районе рассчитана максимум на 2 — 4 кВт, поэтому при расчете мощности отопления необходимо учитывать этот момент.В качестве альтернативы отдельный дисплей.

Расчет силовых кабелей рассчитывается по следующей схеме. Если взять, например, площадь спальни 5 м ² , при этом мощность должна быть 100 Вт / м ² . Получим 100х5 Вт = 500. В магазине нужно подобрать кабель, имеющий соответствующую мощность. Ближайший, допустим, будет кабель длиной 24 м, мощностью 550Вт. Теперь нам нужно рассчитать шаг прокладки кабеля — 5х200 / 24 = 21 см (S теплораспределения x100 / длина кабеля). В этом поможет наш Онлайн-калькулятор для расчета мощности электрического теплого пола.

Технология монтажа

Перед тем, как приступить к монтажу электрического теплого пола, необходимо определиться с местом, в котором будет установлен термостат. Для этого в стене необходимо проделать отверстие, в которое устанавливается монтажная коробка. Обычно это делается на высоте 50 — 100 см. После этой процедуры необходимо к установке коробки подвести питание и заземление. В месте установки сделайте стенной паз, из которого будут выходить силовые провода до места соединения с греющим кабелем.

Один из вариантов монтажа в комнате, в данном примере — ванная комната

. После всех этих работ приступить к прокладке кабеля, предварительно сделав слой теплоизоляции примерно 2 см. Кабель укладывается на выровненную поверхность. При прокладке кабеля к нему следует соблюдать осторожность, чтобы ряды кабелей не соприкасались друг с другом. Кабель прокладывается по схеме, полученной в расчете. Можно производить укладку как параллельными линиями, так и спиралью, т.к. большой разницы в этом нет.Укладка производится на монтажную ленту, которая подходит с шагом около 50 см. К термостату необходимо провести силовые кабели, муфта всегда должна находиться в бетонной стяжке. После прокладки нагревательного кабеля устанавливается датчик температуры, он обязательно должен быть смонтирован в пластиковой трубке. Перед окончательной заливкой пола проверьте качество кабельного тестера, чтобы избежать повторной разборки стяжки в случае заводского брака кабеля.

Для контроля температуры предпочтение следует отдавать программируемым терморегуляторам, позволяющим использовать обогрев в то время, когда хозяева присутствуют в помещении.

Теперь, когда все поставлено на свои места, можно приступать к заливке стяжки. Если поверхность пола сплошная, толщина слоя стяжки должна быть больше 3 см, а если уложен изоляционный слой, то больше 5 см.

К подключению нагревательного кабеля возможно начало затвердевания стяжки. Винтовые клеммы находятся на задней стороне термостата, к ним необходимо подключить провода датчиков, определяющих температуру пола, а также провода питания от греющего кабеля и проводки, по которой питается вся система.Важно подключение к электрическому щиту. Если вы не уверены, что сможете правильно подключить электрический теплый пол, советуем посмотреть видео-советы специалиста.

• Серкеты для крепления пола Tenley

• Ошибки монтажа теплого пола

• Монтаж под плитку

Монтаж электрического теплого пола на этом завершен. Для анализа и окончательного выбора внешнего вида системы, как сделать лучистый пол своими руками, технология крепления немного отличается.Возможно, вы хотите построить именно водяной пол. Если у вас есть дополнительные вопросы, не стесняйтесь задавать их в комментариях.

Подборка видеороликов по выбору и установке электрического теплого пола

Видео:

Видео:

Видео:

Видео:

Установите собственную систему электрического лучистого отопления под полом

Эта статья любезно предоставлена Разогрев.com

Вот обзор того, как укладывать собственный пол свободный провод сияющий система обогрева. Такая система отопления является прекрасным дополнением к Ваша система отопления всего дома. Или у вас есть «холодная комната» … пространство что кажется, что никогда не достаточно нагревается? Или вы хотите установить плитку на пол на кухне или в ванной, но вы беспокоитесь, что в помещении будет холодно. зима? Система под полом может поддерживать теплоту в этих областях при более низком уровне влажности. стоимость и больший комфорт, чем у любого другого типа отопительного агрегата!

1) Снимите мерки и тщательно спланируйте места подключения

Любой тип установки требует точного определения количества материала. нужно будет сделать работу.То же самое и с полом с подогревом. проект. Как показано на диаграмме ниже, вам сначала нужно измерить область, которую вы хотите отапливать, исключая мебель или аксессуары, чтобы вы приобретите необходимое количество продукта для вашего проекта.

Важно избегать размещения провода лучистого обогрева под областями, где вы планируете установите фиксированную мебель, например, шкафы. Вы можете поместить нагревательный провод близко к ногам или к душевой / ванне, но оставьте небольшое пространство вокруг туалета стоки (чтобы их не было под унитазом) и стены необходимы.

2) Решите, где установить термостат …

Термостат — это «сердце» вашей системы лучистого отопления, контролирующее питание нагревательных проводов, а также регулировка температуры пола. Вся проводка для вашей системы лучистого отопления либо идет к ней, либо от нее. Большинство людей устанавливают термостат рядом с входом в комнату, в которой они обогреваются, возле выключателей света. Однако везде, где вы его устанавливаете, хорошо, если поверхность сухая и свободная.

В некоторых случаях расположение может зависеть от планировки вашего дома и расположения основная печатная плата. Если вам нужна помощь с устройством, обратитесь к электрику. специфика. Конечно, любой электрик будет рад сделать финальную разводку. для вашего проекта! (Если вам интересно узнать, что такое современный пол с подогревом Как выглядит термостат, Warmup предлагает новый энергосберегающий программируемый термостат для теплого пола под названием 3IE. См. Изображения ниже.)

Для термостатов напольного отопления обычно требуется двухклавиатурный бокс с двумя 1/2 » трубопроводы до уровня пола . .. один для нагревательного провода и один для провод датчика.

3) Изолируйте пол под нагревательными проводами для повышенная эффективность!

Мы рекомендуем использовать наши изоляционные плиты при установке поверх бетонных плит. Теплоизоляция Доски сэкономят ваши деньги, если использовать их вместе с полом с подогревом. действует как очень эффективный тепловой барьер.Они отражают тепло вверх в напольная плитка вместо того, чтобы позволить теплу прогреть бетонную плиту внизу. К используя теплоизоляционные плиты для разогрева, вы обнаружите, что после включения При нагревании напольная плитка нагревается примерно за 10-15 минут. Без Утепление плит может занять от 2-3 часов и более.

При установке изоляционных плит определите, сколько вам нужно, исходя из размеры обогреваемой площади. Размер каждой доски 2 фута х 4 фута х 1/4 дюйма и может легко разрезать универсальным ножом, чтобы его можно было разместить в любом уголке и трещина.Нанесите строительный клей на черновой пол и уложите доски сверху. Над фанерным черновым полом вы будете добавлять прилагаемые винты каждые 8 12 дюймов для дополнительного склеивания. Благодаря тонкости наших досок вы можете преимущества изоляции, не мешая вашим дизайнерским планам!

4) Тестирование доводит до совершенства … убедитесь, что ваши провода не исправны. повреждены до, во время или после установки!

Вам следует приобрести мультиметр или омметр, чтобы проверить сопротивление проводов. Это следует делать до, во время и после прокладки проводов, до установка собственно напольного покрытия. Показания, которые вы должны получить для каждого типа проводная система (120 В или 240 В) указана в прилагаемом руководстве по установке. Эти тестовые счетчики стоят около 20 долларов в вашем хозяйственном магазине или доступны в Разогрев.

5) Укладка провода …

Начните с термостата и проложите силовой кабель или «подводящий провод» в канал. Отсюда уложите нагревательный провод петлями на 2, 3 или 4 дюйма. расстояние с помощью прилагаемой ленты.

1) Для БОЛЬШЕГО ТЕПЛА или для компенсации холодного чернового пола используйте расстояние между проводами 2 дюйма, обеспечивающее максимальное тепловыделение.

2) При расстоянии 4 дюйма производительность будет меньше, но это рекомендуемое расстояние над теплоизоляционными плитами, так как вы не теряете тепло вниз и, следовательно, для получения отличных результатов требуется меньше проволоки.

При заказе системы со свободным тросом ознакомьтесь с таблицами производителя, которые даст вам площадь в квадратных футах, которую вы можете получить при различном расстоянии.Передовой пользователи даже чередуют интервалы в одной комнате с большим количеством тепла в тщеславие и, например, меньше тепла в гардеробной.

Вот несколько изображений типовой схемы установки. Обратите внимание, что проволока удерживается на месте лентой (поставляется производителем), а не скобами или другие механические крепления, которые могут вызвать короткое замыкание и / или повредить провода. На первом рисунке показан план с небольшими кусочками ленты, удерживающими провода. на месте. На втором рисунке (ниже) показана вся длина проводки. крепится к полу скотчем.Это важно, чтобы провода не становятся смещенными при нанесении тонкого набора поверх.

Провода

Warmup имеют толщину всего 1/8 дюйма и не поднимают уровень пола на более 3/16 дюйма при нанесении самовыравнивающего или тонкого настила. минимальная рекомендуемая толщина тонкого отверждения. Какими бы тонкими они ни были, провода Warmup обеспечивают самое быстрое время нагрева в отрасли и изготовлены с использованием передовых, полимеры товарного сорта, которые обладают прочностью и долговечностью, чтобы служить дольше чем традиционные провода ПВХ.Примечание: провода для разогрева можно прикрепить с помощью кабельных стяжек или «зажимы», но часто требуется только предоставленная лента, чтобы сохранить профиль пола как можно ниже.

Установка напольного датчика …

Назначение напольного датчика — контролировать температуру пола. Помните, что термостат считывает температуру воздуха, а не пола. температура. Могут возникнуть обстоятельства, при которых в комнате может стать тепло. (например, в солнечный день), но вы все равно хотите, чтобы пол оставался теплым.Пол датчик позволяет контролировать температуру пола независимо или совместно с термостатом.

Установите напольный зонд или «провод датчика», пропустив его во второй кабелепровод к коробке термостата. Положите чувствительный наконечник зонда в нагретую площадь. Следите за тем, чтобы нагревательные провода не перекрывали друг друга и не пересекали их, и держите их по центру между ближайшими проводами для точных показаний.

В зависимости от толщины зонда может потребоваться долбить канал. в пол (или изоляционную панель), чтобы он лежал ниже уровня отопления провода.Он должен быть приклеен изолентой, как и провода.

Защитите провод тонким слоем строительного раствора …

Используя плоский шпатель, полностью покройте вашу систему проводки выравниватель или модифицированный тонкослой. В этом примере подрядчик использует полимер-модифицированный разбавленный раствор. (Мы часто используем MAPEI FLEX или CBP Versabond для наши установки.) Вы можете уменьшить этот уровень до минимума, но это упростит работу с плиткой. В любом случае вы всегда должны делать убедитесь, что провода полностью погружены в эти соединения, чтобы подвергается воздействию воздуха и перегрева. Не пытайтесь вставить плитку в это защитное пальто!

После затвердевания (от нескольких часов до ночи в зависимости от толщины и предложений производителя), начните укладку плитки или другого пол) как обычно.

Важно: не включайте радиант. система теплого пола до полного затвердевания цементных материалов. Этот будет определено установщиком пола или прочитав инструкцию производителя инструкции. Как правило, мы рекомендуем время ожидания от 3 до 7 дней.

Посмотрите это обучающее видео!

Вот видео фактической работы по установке в маленькой ванной с Реджисом и Майком из Warmup. Это даст вам реалистичный вид обмотки провода и покрытия. с составом для выравнивания пола.

У нас есть полезный Страница часто задаваемых вопросов на нашем сайте, которая ответит на дополнительные вопросы, которые вы могли бы имеют. После посещения вы также сможете просмотреть весь наш продукт. предложения вместе с установочными фотографиями и полезными пошаговыми видеороликами.Наш опытный персонал Warmup всегда готов помочь вашему сияющему полу вопросы по отоплению. Вы можете посетить нас по адресу www.warmup.com и заполните необязательную «быструю цитату», чтобы узнать, как мы можем help или просто позвоните нам по бесплатному телефону 1-888-927-6333.

Вернуться к статьям «Отопление и вентиляция»

Электрический теплый пол: основы

Системы лучистого теплого пола нагревают комнату с помощью системы труб или проводов, которые проходят под поверхностью пола и мягко излучают тепло вверх в комнату.Такие системы предлагают хороший способ обогрева пристройки к помещению, где сложно расширить существующие воздуховоды HVAC, и они особенно эффективны на поверхностях пола, которые естественно холодные на ощупь, такие как камень, бетон или керамическая плитка. Теплые полы также могут быть хорошим выбором в больших, высоких помещениях, поскольку источник тепла исходит на уровне пола, где отопление наиболее необходимо. И особенно в комнатах, где вы ходите босиком (ярким примером является ванная комната), светлый пол обеспечивает беспрецедентный комфорт.

Системы теплого пола бывают нескольких стилей, но одним из самых популярных является электрическая система, в которой проволочная сетка или петли отдельных проводов проходят по полу под поверхностью, создавая тепло за счет естественного сопротивления, возникающего при прохождении электричества. металлические провода.

Анатомия системы электрического лучистого теплого пола

Принцип лучистого теплого пола существует уже много веков. В Древнем Риме, например, многие общественные здания имели систему туннелей под каменными полами, по которым циркулировал воздух, нагретый дровами.В современном электрическом приспособлении тонкие нагревательные кабели, проложенные под поверхностным полом — чаще всего керамической плиткой, — нагревают пол так же, как электрическое одеяло. Обычно они работают от собственной электрической цепи на 15 или 20 ампер, управляемой настенным термостатом. Часто такие системы используются для дополнительного обогрева и устанавливаются во время проектов реконструкции.

Большинство электрических излучающих полов включают в себя укладку полос электрического покрытия на черный пол, соединенных вместе и подключенных к электрической цепи и термостату линейного напряжения, и закрепленных на месте покрытием из тонкозастывающего раствора.Поверх электрическое покрытие укладывается напольное покрытие. В этих матовых системах вы можете отрезать куски по размеру, чтобы они соответствовали неровным поверхностям, хотя, как правило, лучше использовать полноразмерные маты. В идеале коврики покрывают большую часть пола, но можно также ограничить обогрев зонами, по которым вы обычно ходите. В других системах отдельные провода проходят через пол в ванной на расстоянии около 3 дюймов друг от друга и закрепляются тонким слоем клея. Для полов из керамической или каменной плитки электрические маты или провода устанавливаются поверх цементной плиты, на которую затем кладется керамическая плитка.

Плюсы

• Системы электрического лучистого отопления, находящиеся в пределах тепловых масс (например, между цементной плитой и керамической плиткой), могут сохранять тепло в течение длительного времени даже после отключения питания.

• Электрические системы лучистого пола предлагают незаметный способ обогрева пола. При правильной настройке температуры трудно даже обнаружить, что излучаемое тепло работает.

• Эти системы могут помочь снизить общие расходы на отопление — ваши системы отопления, вентиляции и кондиционирования воздуха или обогреватели не должны работать так тяжело, чтобы обогревать комнату.

• Эти системы идеально подходят для использования под естественно холодными поверхностями, такими как керамическая и каменная плитка, или на бетонных плитах.

• Электрические системы легко установить во время реконструкции.

• Излучающие системы в целом более рентабельны, чем другие средства дополнительного электрического отопления, такие как обогреватели.

• Электрические системы являются наиболее удобными для самостоятельного использования из вариантов лучистого пола.

Минусы

• Эти системы сложно установить задним числом, так как напольное покрытие необходимо снимать.Они наиболее практичны при новом строительстве или во время крупных проектов реконструкции.

• Они более эффективны для обогрева поверхности пола «на ощупь», чем для обогрева всей комнаты (хотя можно использовать лучистые полы с подогревом в качестве основного источника тепла).

• При использовании в домашних условиях электрические системы дороже в эксплуатации, чем водяные лучистые обогреватели.

• Оборванные провода застревают между поверхностями пола, и их трудно обнаружить, обрыв или закороченный провод, и еще труднее отремонтировать.

• Излучающий пол с подогревом менее эффективен под ковровым покрытием, твердой древесиной или винилом, поскольку тепло может задерживаться между изолирующим поверхностным слоем и черным полом.

Стоимость

Вы можете рассчитывать заплатить не менее 8 долларов за квадратный фут как минимум за материалы для электрического излучающего пола. Для целей оценки от 10 до 12 долларов за квадратный фут — это безопасная цифра, которую можно использовать только для материалов. В среднем, на профессиональную установку и материалы вы планируете потратить около 16 долларов на квадратный фут.

Хотя это зависит от того, где вы находитесь, и от стоимости электричества, вы можете рассчитать эксплуатационные расходы в размере от 0,50 до 1 доллара в день для ванной комнаты размером 8 x 10 футов, если система работает 24 часа в сутки (регулируется термостатом). . При работе 8 часов в день затраты составляют от 0,25 до 0,35 доллара в день на ту же ванную комнату размером 8 x 10 футов.

Альтернативные формы водяного теплого пола

Менее распространенной, но также доступной является система водяных полов с подогревом.В гидравлических системах трубы воды, нагретой центральным бойлером или водонагревателем, циркулируют под полом. Системы водяного теплого пола чаще используются в новом строительстве для создания систем отопления всего дома. Затраты на установку значительно выше, чем у других систем центрального отопления, но водяные излучающие системы чрезвычайно эффективны и предлагают гораздо более низкие текущие эксплуатационные расходы — примерно на одну треть меньше, чем у систем принудительного вентилирования.

Сделай сам — Комплекты для установки лучистого тепла Сделай сам

Сделай сам — Сделай сам — с установочными пакетами Radiantec

УСТАНОВОЧНЫЕ ПАКЕТЫ RADIANTEC позволяют
«РАЗУМНО КОМПЕТЕНТНО СДЕЛАТЬ САМ [сделай сам]»
пользоваться преимуществами РАДИАЦИОННОГО ТЕПЛА по разумной цене.

Это то, что вы можете сделать самостоятельно (сделай сам) СВОИМИ СОБСТВЕННЫМИ ИНСТРУМЕНТАМИ и СОБСТВЕННЫМ ТРУДОМ . Вы можете обнаружить, что установка лучистого тепла — один из лучших проектов по благоустройству дома, которые вы когда-либо делали.

ЭТО ТО, ЧТО СЛУЧАЙ ДОБАВИТ В ВАШ ДОМ.

• Новый уровень комфорта и эффективности . Комфорт — это всегда хорошо, а энергоэффективность становится все более важной с каждым днем.
• Значительно улучшил здоровье .Да, лучистое тепло может сделать вашу семью более здоровой. Обычные системы продувают весь дом грязью, пылью, микробами, вирусами, аллергенами и перхотью домашних животных всю зиму. Легко понять, почему люди обычно болеют зимой. Дизайн вашей системы отопления имеет очень большое значение .
• Положительный вклад в охрану окружающей среды . Вы можете сделать что-то напрямую, своими руками, чтобы сделать мир лучше для следующего поколения.
• Ценная энергетическая система за небольшую часть стоимости, которую приходится платить другим. Покупайте напрямую у производителя, без посредников. Вы будете контролировать проект от начала до конца.
• Последние достижения в области энергоэффективных технологий.
• Повышенная стоимость вашего дома при перепродаже.
• Возможный налоговый кредит за энергоэффективность. Щелкните здесь, чтобы получить информацию о налоговом вычете.
• Повышенная гордость за свой дом и за себя.
• Щелкните здесь, чтобы получить дополнительную информацию о преимуществах лучистого тепла.

СЛИШКОМ МНОГО ЛЮДЕЙ СЛЫШАЛИ, ЧТО ИЗЛУЧАЕМОЕ ТЕПЛО — ЭТО РОСКОШНЫЙ ПРЕДМЕТ

, НЕ ДОСТУПНЫЙ ДЛЯ БОЛЬШИНСТВА.

НУ, ЭТО НЕ ДОЛЖНО БЫТЬ ИСТИННЫМ.

Вы можете использовать свои собственные инструменты, собственный труд и простые установочные пакеты от Radiantec и получить ценное дополнение к своему дому примерно за половину стоимости .

Щелкните здесь, чтобы просмотреть установочные пакеты и узнать, как такие же люди, как вы, улучшают свои дома. Узнайте, как они могут помочь вам выполнить работу быстрее и с меньшими затратами.

ЗДЕСЬ КАК НАЧАТЬ!

С ИЗЛУЧЕНИЕМ ВЫ МОЖЕТЕ ДЕЛАТЬ МНОГОЕ!

утеплить полы снизу нагреть свои потолки нагреть свои стены

Некоторые люди просто обогревают небольшую площадь, например ванную комнату или небольшую пристройку.
Другие люди обогревают весь дом. Это твой выбор.

ИСПОЛЬЗУЙТЕ СОЛНЕЧНУЮ ЭНЕРГИЮ СЕЙЧАС ИЛИ В БУДУЩЕМ.

Если у вас есть место для нескольких солнечных коллекторов, вы можете получить налоговые скидки и снизить счета за электроэнергию. Не стесняйтесь просматривать остальную часть нашего сайта для получения дополнительной информации. Посмотрите на множество доступных вам вариантов.

Технические специалисты Radiantec всегда готовы помочь.

Электрический подогрев пола — Как установить внутрипольное отопление

Холодное зимнее утро, когда вы крадетесь в ванную.Но вас не встречает холодный пол — вместо этого из-под вас просачивается успокаивающее тепло. Хорошая мысль, устанавливая систему теплого пола.

Доступны различные системы теплого пола. Некоторые используют горячую воду, которая течет по гибкой трубке. Это можно использовать при укладке новых полов, а также, когда напольное покрытие уже установлено, но у вас есть доступ к нижней стороне чернового пола. Вы можете установить пластиковую трубку на нижнюю часть пола.Недостатком этой системы является то, что вам нужен бойлер или водонагреватель, способный обеспечить достаточно горячей воды.

Другой вариант — система лучистого отопления, использующая электричество. Их проще установить, чем водяные системы, и они менее дороги, поскольку их стоимость составляет около 70 долларов за секцию размером 3 фута на 20 футов без термостата. Системы обычно состоят из тонких нагревательных кабелей, встроенных в пластиковый мат, который устанавливается между черным полом и напольным покрытием. Когда кабели включены, они работают как электрическое одеяло, нагревая пол.

Выберите напольное покрытие

SunTouch

Лучистое тепло обычно используется для керамических, мраморных или каменных полов, которые мы здесь покрываем. Напольное отопление также можно использовать с деревянными полами. Инженерная древесина — лучший выбор, потому что она может выдерживать изменения температуры с минимальной усадкой и расширением.

Обмерьте комнату и сделайте набросок. Определите, где вы хотите разместить обогреваемые кабели в комнате.Излучающие системы не должны проходить под шкафами, ванной или душевой кабиной, гидромассажной ванной или унитазом или даже упираться в них. Сделайте набросок комнаты в масштабе, чтобы поделиться с поставщиком или продавцом лучистого пола, а затем купите материалы, соответствующие размерам вашей комнаты.

Установить подложку

SunTouch

Установите цементную подкладку на черный пол, как если бы вы делали обычную укладку плитки. (В этой статье объясняется, как его разрезать.Цементная плита — лучший выбор, чем фанера, потому что последняя может расширяться и сжиматься при включении и выключении обогрева пола. Это движение в фанере может привести к растрескиванию раствора. Приклейте подкладочную плиту к черному полу с помощью тонкого раствора. Нанесите шпатель на раствор зубчатым шпателем на 1/4 дюйма.

Поместите цементную плиту в раствор шероховатой стороной вверх. Прикрутите его 1-1 / 4-дюймовыми винтами для цементной плиты, которые устойчивы к коррозии и имеют головки, которые находятся заподлицо с поверхностью цементной плиты.Заворачивайте винт примерно через каждые 8 ​​дюймов. Держите цементную доску на расстоянии 1/4 дюйма от стен. После того, как цементная плита установлена, закройте швы сетчатой ​​лентой для цементных плит, затем нанесите тонкий раствор сверху широким шпателем или плоским шпателем. Это дает вам ровную поверхность.

Прикрепите маты к цементной плите. Разверните нагревательный коврик на полу. Поместите коврик так, чтобы кабельное соединение находилось у стены, где будет расположен термостат. Некоторые коврики имеют двусторонний скотч, поэтому вы можете приклеить коврик к полу.В противном случае используйте ручной степлер, чтобы закрепить коврик на месте. Очень осторожно скрепляйте скобами только пластиковую часть. Не скрепляйте кабели скобами. При необходимости вы можете разрезать пластик, и только пластик, канцелярским ножом или ножницами. Убедитесь, что кабель лежит ровно и не перекрывает сам себя.

Запустите власть

Если вам неудобно работать с электричеством, вам нужно вызвать профессионала для этой части работы. В небольшой комнате можно подключиться к существующей цепи для питания теплого пола.В контуре уже не должно быть освещения, вытяжного вентилятора или гидромассажного насоса. Нагревательный кабель должен иметь защиту от GFCI. В большинстве случаев вам нужно запустить новую цепь с выключателем на 15 или 20 А. Установите контур, затем установите термостат, включающий теплый пол. Подключите термостат к напольному кабелю.

Укладка плитки

SunTouch

Теперь осталось только установить плитку.Этот рассказ предлагает пошаговые инструкции по качественной укладке плитки. Укладка плитки поверх системы лучистого пола ничем не отличается от ее установки на цементную плиту без системы пола. Вы просто кладете тонкий раствор на нагревательный мат, а затем кладете плитку. Только будьте осторожны, чтобы шпатель не зацепился за сетку и не зажал кабель. Вам нужно будет разместить датчик пола с подогревом где-нибудь в полу и выложить плитку на него. Датчик отключает обогрев, когда пол достигает заданной температуры.

Подождите месяц

Вам не терпится включить нагрев, но вам придется подождать 28 дней. Это потому, что раствор сначала должен полностью затвердеть. Когда период ожидания закончится, включите огонь, снимите обувь и наградите ноги успокаивающим теплом.

Вариант многофункционального устройства

Другой вариант — установить автономную систему, такую ​​как Warmboard. Он доступен в двух вариантах. Warmboard-S — это структурный черновой пол и лучистая панель одновременно. Он разработан для использования в новом строительстве и регулярно устанавливается непосредственно над балкой пола.Warmboard-R — это меньшая и более тонкая панель, идеально подходящая для реконструкции и модернизации. Warmboard-R устанавливается на существующий черновой пол или плиту, но также используется в стенах или потолках, когда исходные полы должны оставаться нетронутыми.

С такой системой, как Warmboard, не нужно ждать, и как только ваш пол опустится, вы готовы к работе. Стоимость выше, но экономия времени и повышение производительности интегрированной системы могут того стоить.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Бетонные полы с подогревом — Теплый пол

Современный бетон в Восточном Провиденсе, Род-Айленд

Отопление дома с помощью печи с принудительной подачей воздуха — не единственный вариант, когда у вас бетонные полы. Вы можете сэкономить энергию и создать более здоровую и комфортную жилую среду, если сам пол будет распределять тепло от земли вверх через лучистую систему обогрева пола.

Наука, лежащая в основе лучистого теплого пола, довольно проста: в бетонную плиту во время заливки устанавливаются трубы, по которым циркулирует горячая вода, или электрические нагревательные элементы, превращая тепловую массу бетона в незаметный радиатор теплого, равномерного тепла.

Найдите подрядчиков по бетонному полу для установки поверхностного отопления.

Бетонный пол с подогревом дает следующие преимущества:

• Ваши ноги всегда очень теплые
• Температура стабильная, и ее легко контролировать
• Вы не почувствуете сквозняков и не услышите шума вдуваемого воздуха
• Пыль или аллергены не попадают в ваш дом через вентиляционные отверстия

Лучше всего то, что вы, как правило, будете платить более низкие коммунальные расходы, чем при использовании системы с принудительной подачей воздуха, потому что лучистое отопление бетонного пола потребляет меньше энергии для достижения того же уровня комфорта.

Что делать, если у вас уже есть бетонный пол? Лучистое отопление по-прежнему возможно. Доступны новые ультратонкие электрические нагревательные маты, которые можно встраивать в тонкозатвердевшие цементные или гипсовые покрытия, что позволяет переоборудовать существующие плиты без значительного увеличения высоты пола. Здесь вы найдете дополнительную информацию о том, что такое лучистое отопление для пола, как оно работает, о преимуществах лучистого тепла и где найти монтажников.

Информация о лучистом отоплении

Что такое теплый пол?

Что такое лучистая энергия? Вот отличное описание, предоставленное Radiant Professionals Alliance: Держите руку над чашкой кофе и ощущайте тепло.Логический вывод — жар нарастает. Возможно, логично, но неверно!

«Горячий воздух» поднимается, но «тепло» может распространяться во многих направлениях. Вот почему вы можете почувствовать тепло кофейной чашки, если приложите к ней руку. Передача лучистой энергии вызвана тем, что теплая поверхность передает тепло более холодной поверхности.

Подумайте, как солнце (10 000 ° F) нагревает землю (61 ° F). Солнце излучает свою энергию на землю. Лучистая энергия поглощается землей и выделяется в виде тепла.

Система лучистого теплого пола просто излучает тепло от пола вверх, обеспечивая оптимальный комфорт и многие другие преимущества.

Преимущества теплых полов

Теплый пол
Время: 01:04
Посмотрите обзор преимуществ установки системы водяного отопления на бетонных полах.

Помимо экономии на счетах за отопление, лучистые полы с подогревом имеют много других преимуществ. Ознакомьтесь с некоторыми другими вескими причинами для установки теплого пола ниже.

Комфортные бетонные полы

Благодаря лучистому теплу с бетонным полом в вашем доме больше не будет горячих или холодных точек — просто ровное, спокойное тепло без сквозняков. В отличие от тепла от системы приточного воздуха, которое быстро поднимается к потолку, тепло от теплого пола равномерно распределяется по комнате и концентрируется на уровне пола, где находятся люди. Вы также сможете комфортно ходить по бетонному полу босиком круглый год, даже зимой.

Более здоровое качество воздуха в помещении

Лучистое напольное отопление — более здоровая альтернатива традиционному воздушному отоплению, потому что воздух не проходит через пыльные или грязные воздуховоды, которые могут распространять переносимые по воздуху загрязнители по всему дому.Лучистое тепло также не увеличивает проникновение наружного воздуха. Эта беспыльная операция может быть особенно полезна для людей, страдающих аллергией, астмой и другими проблемами с дыханием. Вы можете дополнительно оптимизировать качество воздуха, установив декоративный бетонный пол и оставив его открытым, вместо того, чтобы устанавливать ковровое покрытие (см. Почему бетон — здоровая альтернатива).

Сияющее тепло невидимо и бесшумно

Один из самых больших плюсов лучистого тепла — то, что он невидимый и бесшумный.Система полностью скрыта под полом и не загромождает стены и комнаты вентиляционными отверстиями, плинтусами или настенными радиаторами. Это также дает вам большую свободу при расстановке мебели. Вы также не услышите шум вентиляторов приточно-вытяжной системы или лязг труб настенного радиатора. Кроме того, что вы чувствуете тепло и комфорт, вы даже не заметите, что система работает.

Зеленая жизнь с помощью лучистых полов

Благодаря своей энергоэффективности и чистому теплу без сквозняков бетонные лучистые полы с подогревом обладают многочисленными экологическими преимуществами.Вот некоторые из них:

• Меньше энергии требуется для достижения лучшего теплового комфорта при более низкой настройке термостата.
• Пропускная способность воды в 3500 раз превышает способность переносить энергию.
• Может использоваться с различными энергоэффективными источниками тепла, такими как солнечные и геотермальные.
• Улучшение качества воздуха в помещении.
• Излучающие системы, в которых вместо медных труб используются трубы из полиэтиленгликоля, ускоряют подачу горячей воды и сокращают потери воды. Стенки труб из PEX обеспечивают лучшую изоляцию, чем медь.
• Уменьшает количество строительных материалов, требуемых для скрытия воздуховодов и компенсации высоты потолка.
• Обеспечивает большую полезную площадь, что позволяет использовать меньшее пространство без ущерба для удобства проживания.

Внутрипольное лучистое отопление также может способствовать экологическому строительству в рамках двух недавно введенных национальных программ: LEED («Лидерство в энергетике и экологическом дизайне») для домов (см. Национальную программу сертификации зеленых домов) и Национальной ассоциации домостроителей. Программа зеленого строительства.Ассоциация излучающих панелей работала с NAHB над разработкой рекомендаций по экологическому строительству домов, которые были выпущены в 2005 году. Рекомендации RPA по установке систем лучистого панельного отопления и систем снега / льда включены в качестве признанного стандарта проектирования для получения баллов за зеленые здания. Кроме того, строители могут зарабатывать баллы за использование сертифицированного специалиста RPA для установки системы.

Как утеплить бетонные полы

Двумя наиболее распространенными способами подачи лучистого тепла для пола являются:

• Электрически через нагретые кабели, сетку, предварительно отформованные маты или элементы, залитые в пластиковые пленки
• Гидравлически через трубопровод, по которому циркулирует вода, нагреваемая бойлером или водонагревателем

Ваш выбор часто будет зависеть от затрат на электроэнергию в вашем районе и размера проекта.По данным Ассоциации излучающих панелей, электрические системы, как правило, дешевле, чем гидронные системы, потому что они проще в конструкции. Если вы живете в районе, где электричество более доступно, чем другие варианты электроснабжения, вам может подойти электричество. Большинство систем работают от 120 или 240 вольт и требуют отдельного автоматического выключателя. Однако, согласно RPA, существуют низковольтные системы, которые могут работать от напряжения всего 24 вольт, используя трансформатор для снижения сетевого напряжения.Некоторые электрические лучистые системы предназначены только для обогрева полов в определенных помещениях; другие предназначены для использования в качестве основного отопления всего дома.

С гидравлическими системами у вас больше гибкости при выборе источника питания. Котел, который нагревает воду, может работать от электричества и практически любого топлива (включая природный газ, пропан, масло и дрова). Вы также можете использовать экологически чистые альтернативные источники тепла, которые не потребляют ископаемое топливо, например геотермальный тепловой насос или солнечную энергию.Однако не всегда нужно покупать отдельный бойлер. Вы можете сэкономить деньги и использовать тот же водонагреватель, который вы используете для горячей воды, и получить от этого двойную нагрузку. Доступны новые высокоэффективные водонагреватели, достаточно мощные, чтобы обеспечивать как тепло помещения, так и горячую воду.

Трубка PEX vs. металлическая труба:

Обогрев бетонных полов с помощью воды — не новая технология. В 1930-х годах архитектор Фрэнк Ллойд Райт пропустил горячую воду через бетонные полы многих своих построек.В тысячах домов-трактиров, построенных в Левиттауне на Лонг-Айленде и в районе залива Сан-Франциско в 1950-х годах, также использовалась система, в которой нагретая вода циркулировала по стальным или медным трубам, встроенным в бетонные плиты пола. К сожалению, многие из этих старых систем вышли из строя, потому что металлические трубы вступили в химическую реакцию с бетоном и, в конечном итоге, корродировали и протекли.

Сегодня в большинстве гидравлических систем вода циркулирует по трубкам PEX — прочному, гибкому пластику, изготовленному из сшитого полиэтилена.PEX обладает свойствами, которые делают его идеальным для систем водяного отопления и сантехники. В отличие от медных труб, PEX гибкий и легко укладывается извилистыми петлями, огибает углы и препятствия. Он также противостоит коррозии и образованию накипи, устраняет стук, глушит звук бегущей воды и обеспечивает герметичное уплотнение без необходимости пайки.

Компоненты системы теплого пола

Вот компоненты, необходимые для системы лучистого теплого пола:

• Источник тепла — это может быть электричество, солнечная энергия, природный газ, пропан, масло, дрова или любой другой источник тепла.
• Котел — содержит воду для подогрева
• Насос — для циркуляции воды по трубке, расположенной под полом.
• Трубы — вода будет циркулировать по трубам, проходящим под полом в бетоне, под деревянными полами или на черновом полу из дерева, сборного железобетона или монолитного бетона.
• Квалифицированный установщик системы — Компания, которая проектирует систему лучистого теплого пола, также может установить систему. Ищите список довольных клиентов.См. Наем подрядчика.
• Квалифицированный проектировщик систем — как и любая механическая система, квалифицированный и опытный дизайнер должен разрабатывать системы лучистого теплого пола.

Разработчик будет знать, какие компоненты хорошо работают вместе, мощность различных систем, особенности установки в вашем регионе, а также гарантии и надежность производителя.
