Сейчас рынок полон бюджетными китайскими выключателями света. Есть на любой вкус и кошелёк.  А вот компания LIVOLO к своим выключателям продаёт и запасные стёкла

Я как то прикупил для запаса пару таких стёклышек. И тут пришла идея сделать сенсорный выключатель самостоятельно. Что для этого понадобилось? Собственно само стекло, Sonoff WiFi реле, сенсорная кнопка, и напечатанный на принтере корпус выключателя.

Если Sonoff реле будет типа RF мы получим возможность рулить светом и с радиопульта.

Для начала рисуем корпус выключателя:

Для простоты печати делаем две отдельные детали.

В сборке будет выглядеть так.

Этап второй, для тех кто не знаком с электроникой сложный и требует внимательности.

ВНИМАНИЕ!!! На плате присутствует напряжение опасное для жизни! Все дальнейшие действия выполнять при отключённом внешнем питании!

Четвертуем плату Sonoff по фрезерованным прорезям.

Для чего? Да просто, чтобы вместить его в тесный корпус выключателя.

Мы разделяем преобразователь переменного напряжения (с 220в на постоянное 5в ) и процессорную часть с WIFI модулем. Кроме этого выпаиваем силовое реле.  За тем всю схему собираем на проводах обратно приблизительно вот так:.

 Следует сказать , что реле пятивольтовое , а WiFi модуль работает от 3.3 вольт через SMD стабилизатор. Для того чтобы реле управлялось от сенсора его нужно правильно подключить. Доработка не сложная но требует внимания .

На плате реле есть кнопка один контакт которой сидит на общем минусе, а второй является управляющим. Это легко выяснить прозвонив схему мультиметром. На минусовой провод садим минус сенсорной кнопки, +5 вольт  берём с соответствующей ножки реле, а вход сенсора соединяем с управляющим входом всё той же механической кнопки на плате.

Сенсоры TP233 брал на али жменьку за копейки. Но работают они надёжно.

Далее собираем всё это хозяйство в напечатанный корпус и проверяем работоспособность.

Сенсорная кнопка устанавливается на напечатанную заглушку поверху над платами вместе с выносными светодиодами. Синий — Wi-Fi. Красный — состояние реле.

Ну и  результат:

Если Sonoff реле с индексом RF (имеет радиомодуль), появляется возможность рулить выключателем не только через Алису но и с привязанного пульта.

Следует отметить что реле требует питания 220 вольт, соответственно  вместо обычного двухпроводного выключателя без дополнительного нуля подключить его не получится. Тут 3 варианта:

1. Если с выключателем рядом находится розетка ноль можно взять от туда.

2. Если в стене три провода а используется только одна лампа. Тогда со стороны люстры свободный провод второго канала соединить с нулём.

3. Этот вариант годится при ремонте. Проштробить стену и провести 220 до выключателя.

Следует сказать , что так называемое фантомное питание по двум проводам, не самое надёжное решение для сенсорных выключателей. Часто требуется дополнительная пассивная нагрузка в виде ёмкостей устанавливаемая в люстру. Ксяоми рулит в этом вопросе. А вот за других особенно бюджетных производителей — не поручусь. Как повезёт.

Из минусов предложенного метода  — сложно сделать двух канальный выключатель. Вернее сложно всё это впихнуть в корпус . Придётся разводить плату самому, перепрошивать и т.д. А это совсем другая история…

Сенсорный выключатель

Подпишитесь на автора

Подписаться

Не хочу

15

Сенсорный выключатель света, как сделать своими руками

Прогресс обеспечил, почти для каждого жителя планеты, гигантское количество свободного времени, избавив людей от множества трудных, нудных и однообразных действий. Сейчас их выполняют различные механизмы и устройства. Они работают на производствах, обеспечивают удобство быта и комфорт окружения, освещают жизненное пространство. Функционирование большинства из них построено на физических принципах движения тока по проводникам и преобразование его в механическую, тепловую или световую энергию. Соответственно, вся работа устройств и аппаратуры строится на прерывании течения электронов в каналах питания и его продолжении. Для этого используются, как автоматические контактные системы на основе реле, так и ручное управление: кнопками, тумблерами или переключателями.

В своей основе, обычный прерыватель не всегда удобен. У него есть несколько довольно существенных минусов. Работа такого устройства строится на одном принципе — он соединяет разрыв цепи питания при помощи механической контактной системы. Что значит, в случае достаточно мощной нагрузки, в момент соприкосновения, происходит мини-искра в точках касания. Соответственно они нагреваются, оплавляются или покрываются не допускающим течение тока нагаром. К тому же происходит постоянный механический износ движущихся элементов конструкции. Что приводит впоследствии к выходу из строя выключателей в общем. Мало того, для ручной смены состояния необходимо некоторое физическое усилие. Оно кажется ничтожным в отношении одного применения, но если их требуется множество, иногда даже — сотни тысяч, то соответственно вырастает и нагрузка на мышцы.

С развитием техники были придуманы несколько видов переключателей, в которых не происходит механической работы, а соответственно нет движущихся частей, соприкосновения контактов, искры. Одни, но не единственные из таких, — сенсорные. В общем случае — это проводящая пластина, прикосновение к которой человеком, запускает подачу тока на потребляющее устройство.

В последнее время, в быту, получил широкое распространение сенсорный выключатель света. Удобство, надежность и безопасность такого прибора постепенно приводит к отказу от классических прерывателей движения тока в его пользу.

Принцип работы

Основой функциональности наиболее распространенных сенсорных выключателей выступает тот факт, что любой живой организм генерирует некоторую, конечно микроскопическую долю, электричества. Прибор улавливает его, усиливает и отправляет на коммутирующее устройство, которое уже и включает мощную нагрузку.

На представленной схеме, E1 это контактный сенсор, сигнал от которого усиливается в связке транзисторов VT1 и VT2 отправляясь на стабилизированный с помощью конденсатора C2 и диода VD1 контур реле K1 включения нагрузки, в качестве реле может подойти BS-115C-12A-DC12V. Конечно, когда прекратиться поступление электрического тока от тела человека, произойдет и разрыв связей в реле. Это так называемая схема «сенсорной кнопки». Для сохранения текущего состояния выключатель должен быть оснащен еще и триггером, поддерживающим последний выбранный режим. Опять же, в проектировании схемы следует учесть и некоторую задержку во времени, чтобы не происходило срабатывания при случайном касании сенсора.

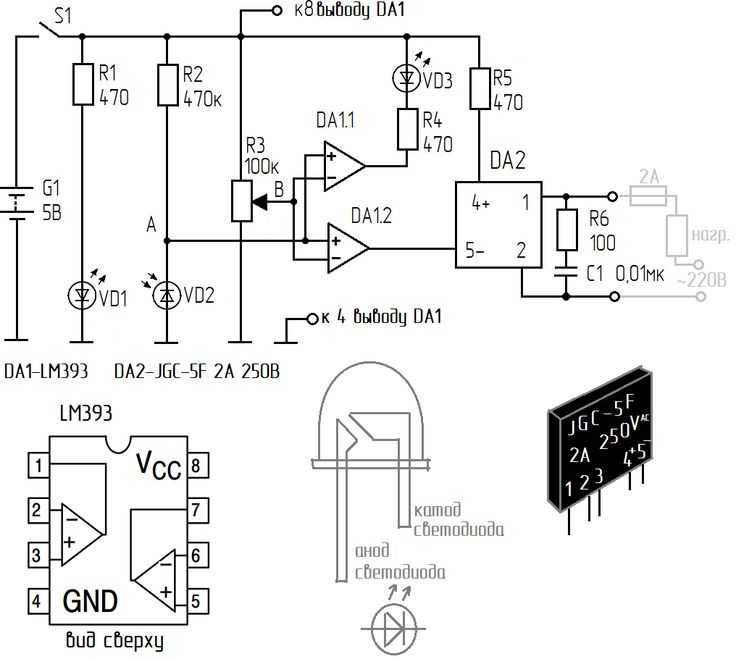

Кроме упомянутого метода определения нажатия, существуют сенсорные выключатели детектирующие тепло тела, а также сопротивление и емкость кожного покрова. Особыми, отдельными видами идут созданные на принципе прерывания потока излучения в самом приборе или определения прекращения внешнего поступления света — фоторезистивные.

Плюсы по сравнению с классическими

Главным преимуществом служит отсутствие движущихся элементов механической системы, приводимой в действие силой человека. Бонусом идет, принцип работы на основе реле или электронных ключей, дающий большую надежность и долговечность, сравнительно с классическими вариантами.

Остальные плюсы вытекают из предыдущего факта. К примеру — можно сделать выключатель полностью герметичным полностью убрав воздействие окружающей среды на его функциональность. Не зря, все системы ручного контроля с высоким индексом защиты IP построены на основе сенсорных принципов работы. Легкость применения тоже достойна упоминания. Для переключения состояния достаточно прикоснутся, или просто поднести руку к устройству.

Рекомендуем к прочтению: что такое беспроводной выключатель света 220 В и как он может сделать управление освещением простым и приятным.

Минусы применения

Как и у любой техники, сенсорные выключатели обладают определенными минусами. Если речь заходит об изменяющих свое состояние от соприкосновения с кожей человека, то тут на первый план перемещается обеспечение лучшего электрического контакта. С разными не проводящими ток посредниками (перчатками, салфетками, тканью), вызвать срабатывание не получится. Причем это практически не зависит от типа детектора — будь он хоть индукционный, резистивный, или построенный на принципах определения тепла. Работающие на основании пересечения луча света или его изменения лишены этого недостатка. Но, обладают другим — они сильно зависят от чистоты самой оптической системы устройства и текущей нормы потока в помещении. То есть, если выключатель построен по принципу перекрытия пальцем фоторезистора, улавливающего внешний источник света, то там, где постоянно темно его функциональность будет ограничена.

Вообще, чистота контактных площадок или мест касания это достаточно широкая проблемная область сенсорных выключателей. Их необходимо периодически мыть и убирать с их поверхности пыль, грязь и жировые наслоения, мешающие работе детектора.

Некоторые возможности брендовых выключателей

Кроме обычных функций включения и разрыва движения тока касанием, многие фирмы, производящие комплексы контроля сенсорного типа, оснащают их дополнительными агрегатами. Это вполне могут быть системы взаимосвязи между двумя одинаковыми устройствами или дистанционное управление. Первый случай достаточно интересен тем, что для контроля подачи энергии можно использовать не одно устройство, а несколько. Изменяя состояние любого из них, происходит и переключение прочих на выбранный режим работы. Кроме того, использование такой техники оправдано в комплексах «умного дома» или систем сигнализации, где дополнительно к ручному контролю используется автоматический. Примером может послужить охранный комплекс. При обнаружении проникновения, включается свет, производя психологическое воздействие на нарушителя, заодно подсвечивая его для более качественной видео и фото съемки.

Разновидности

Сенсорные выключатели, как обычные, так и проходные, используются во многих устройствах управления техникой. Их часто монтируют в различные пульты и во все те агрегаты и оборудование, которым необходим ручной контроль. В быту, для обеспечения надежности можно встретить сенсорные системы в стиральных машинах, микроволновых и обычных печах, телевизорах, радио, телефонах. Они встречаются практически во всех бытовых устройствах, облегчающих жизнь человека.

Кроме обычного использования в качестве выключателя, получили распространение и диммерные регуляторы. С виду это нарисованная утолщающаяся полоса или круг на корпусе прибора. Проводя пальцем, по которому, и в зависимости от текущей позиции на шкале можно регулировать силу громкости или яркости, устанавливать время или задавать какие-либо средние параметры.

Как и классические, сенсорные выключатели существуют в одноканальном исполнении, или же с возможностью подключения нескольких потребителей тока. Каждым, из которых, раздельно управляют с одного соединителя.

Ошибочно относят к такому типу устройств включения — детекторы движения. Они конечно определяют перемещение объекта в зоне действия сенсора, и могут быть настроены для использования в качестве обычного прерывателя тока. Вот только подобное применение достаточно сложного устройства, не оправдывает себя экономически. К тому же их выход из строя и частота ложных срабатываний выше, чем у классических вариантов сенсорных выключателей.

Подключение сенсорного выключателя

Подключение сенсорного выключателя света, выполняется не сложнее, чем обыкновенного. Причем доступны нюансы в использовании нескольких контролирующих устройств. Для этого у каждого из них существует кроме входящего и исходящего проводника дополнительный контакт COM. Соединив с его помощью несколько выключателей, можно добиться их синхронной работы. То есть, переключение одного будет вызывать и изменение состояния линии на связанных.

Как видно из представленной схемы, второй вообще не подсоединен к линии нагрузки потребителей. Единственное его действие — активация первого. Среди интересных возможностей — использование больше двух проходных выключателей одновременно.

В схемах, использующих сенсорные устройства, не нужно вводить дополнительно еще и перекрестные (промежуточные) варианты коннекторов, контролирующие освещение, как в классических системах распределения тока. Сами проходные могут служить, всеми видами переключателей, допуская свое соединение в любом количестве, но с тем условием, что к нагрузке будет подключен один проходной выключатель. Он станет контролирующим для всего комплекса, а остальные производят только смену его режима работы.

Для управления мощным потребителем тока подойдет схема подключения с использованием реле-посредника. К сожалению, пропускная способность самого устройства контроля ограниченна, и если ее превысить можно получить ещё и возгорание, оплавление или выход из строя. Подключение же посредника снимет эту проблему.

Обозначения контактных групп на корпусе выключателя достаточно классические — L — фаза, N — нейтраль, L1…Ln — источники потребления, COM — управляющий контакт для подсоединения к другому контролирующему контуру. Последний используется не только с одинаковыми регуляторами. К примеру, сюда можно вывести импульс включения от системы «умного дома» или датчиков движения.

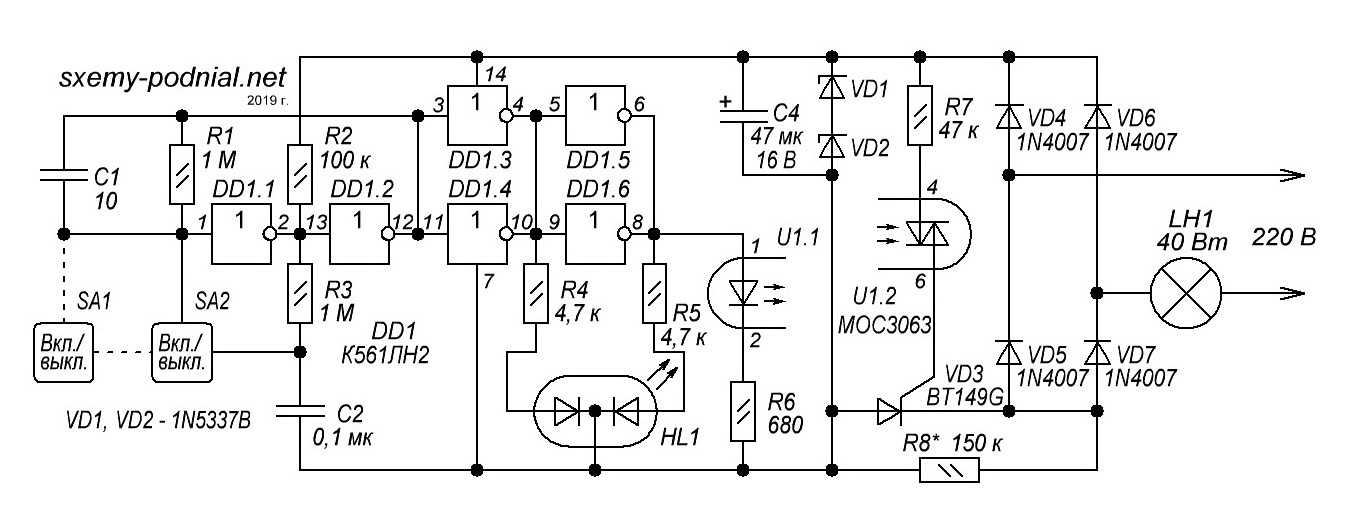

Сенсорный выключатель своими руками

Рассматривая сенсорный выключатель в плане самостоятельного изготовления, хотелось бы немного отойти от многочисленных схем, представленных в интернете и сделать его более унифицированным.

Простая система включения относительно неинтересна и слабо применима в быту. Причин тут множество, но одна из них – чувствительность простых конструкций к характеристикам сети питания и постоянное возникновение ложных срабатываний из-за других электроприборов. Кроме того, очень хотелось, чтобы схему можно было использовать взамен классического выключателя, но с добавлением возможности регулирования яркости света. То есть, со своеобразными диммерными функциями. При этом крайне нежелательно слишком усложнять структуру схемы.

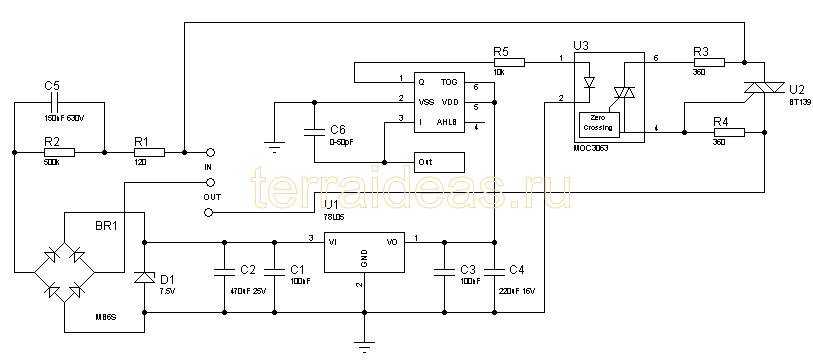

В результате была выбрана такая конструкция:

Устройство подключается на разрыв линии питания нагрузки через контакты F и 0. Встроенный светодиодный индикатор D1 оповещает о текущем режиме работы. Применяются три контактные сенсорные площадки, в качестве которых способен выступать любой проводник от 3 см². Одна дает сигнал на включение устройства, две остальных регулируют яркость света. Управляющей частью служит микроконтроллер AT90S2313, который может быть легко заменен на ATtiny2313.

Общий список элементов схемы:

МаркировкаНоминалПримечаниеАналоги
Конденсаторы
c80.33 мкФ, 400 В
с70.1 мкФ, 630 В
с6100 мкФ, 6.3 ВЭлектролитический
с40.1 мкФ
С1, 5, 9, 10100 пФ
Диоды, стабилитроны
D1
D2диод
D36.2 Встабилитрон
Резисторы
R1330 Ом
R2, 71.2 МОм
R31 МОм
R43 МОм
R5430 Ом, 1 Вт
R61. 5 МОм
U1AT90S2313ATtiny2313
Q1BT138-800семисторBTB12-800, Q8015R5
X14 МГцКварцевый резонатор
F13.5 Aпредохранитель

Ошибки при подключении

Основной проблемой при монтаже всегда остается не учет мощности потребителей. У большинства сенсорных выключателей света максимальная проходная нагрузка ограничена до 1 кВт. Превышать ее ни в коем случае не следует. В своем большинстве устройства такого типа не содержат предохранительные элементы, блокирующие излишнюю нагрузку. Отсюда и их относительная пожароопасность при превышении максимума.

Еще одной, относительно частой ошибкой при монтаже сенсорных выключателей света или энергии на 220В служит неверное подключение контактных групп. К примеру, не раз было замечено, что ноль сети электропитания пытаются разделять управляющим устройством, вместо фазы. Конечно, это создает существенные проблемы в его функционировании, оно становится попросту невозможным.

Практикуемое соединение фазы и COM порта для конечных устройств смысла особого не имеет. Все же предназначение у него иное — осуществлять связь с другими коммутаторами или проходными выключателями.

Рекомендации по выбору устройств

Кроме внешнего вида и максимально допустимой мощности потребителя, нужно обратить внимание на класс защиты устройства. В документации к нему, или непосредственно нанесенной маркировкой IPxx на корпусе указывается его степень противодействия внешним факторам. Первое число после латинских букв обозначает сопротивляемость проникновению посторонних предметов, второе — влаги. Интересно, что в раздел предметов отнесена и пыль. К примеру, в помещениях с высоким ее содержанием желательно использовать устройства с маркировкой не ниже IP5x. Что касается воды и влажности, — в санузлах или ванных желательно применять сенсорные выключатели с защитой не меньше IPx3.

Что касается производителей, — конкретную рекомендацию дать сложно. Большая часть из них выпускает качественные и достаточно интересные варианты сенсорных выключателей на любой вкус. Конечно, брать дешевые модели не стоит. Более дорогие и оснащенные изначально коммуникативными возможностями позволяют их впоследствии интегрировать в системы «умного дома», без покупки нового устройства.

Что касается последнего совета, — здесь уже важным становится протокол связи. В идеале это WIFI, но, к сожалению, цена таких выключателей на порядок выше.

Видео по теме

В чем разница между емкостным переключателем и пьезо переключателем?

  • загрузок
  • Мои продукты
  • Свяжитесь с нами
  • загрузок
  • Мои продукты
  • Свяжитесь с нами
  • загрузок
  • Мои продукты
  • Свяжитесь с нами
  • Загрузить
  • Мои продукты
  • Контакты
  • Телефонные платежи
  • Другие продукты
  • Ноус контактер
  • Телефонные платежи
  • Другие продукты
  • Ноус контактер
  • Херунтерладен
  • Мой продукт
  • Контакт
  • Дескаргас
  • Наши продукты
  • Контакт с носителем
  • ダウンロード
  • マイプロダクト
  • 弊社への連絡先
  • 下载
  • 我的产品
  • 联系我们

Если вам когда-либо приходилось исследовать переключатели или даже выбирать переключатель для электронного оборудования, количество переключающих технологий, доступных сегодня на рынке, может быть немного ошеломляющим. В этом сообщении блога основное внимание будет уделено двум переключателям, которые очень похожи друг на друга, но работают по совершенно разным электронным принципам. Возникает вопрос: в чем разница между пьезопереключателем и емкостным сенсорным переключателем?

Во-первых, давайте рассмотрим некоторые из общих аспектов.

Оба типа переключателей обычно состоят из плоских металлических дисков, иногда окруженных светящимся кольцом, которое загорается при активации переключателя.

Как правило, они устанавливаются заподлицо с панелью управления и не имеют движущихся частей, часто отличаются высокой износостойкостью, пыленепроницаемостью, водонепроницаемостью и подходят для повторяющихся операций. Долговечность этих переключателей означает, что они могут выдерживать миллионы срабатываний и практически не требуют обслуживания.

Пьезопереключатели

Пьезоэлемент представляет собой небольшой диск, состоящий из двух слоев; внутренний керамический слой и внешний слой обычно изготавливаются из металлического материала. Он реагирует на силу прикосновения и генерирует электрический заряд, который фактически посылает сигнал о том, что кнопка была нажата.

Пьезопереключатель основан на механическом смещении или изгибании пьезокерамики, также известном как пьезоэлектрический эффект. Слово пьезо происходит от греческого .piezein , что означает сжимать или нажимать. Хотя внутри переключателя нет механических движущихся частей, требуется приложение достаточного давления, чтобы отклонить керамический слой внутри.

Емкостные переключатели

С другой стороны, для емкостного переключателя, также известного как емкостной переключатель, требуется всего один электрод, который можно разместить за непроводящей панелью. Переключатель использует емкость тела, используя электрический заряд, естественно переносимый человеческим телом. Ощущается разница между самим устройством и кончиком пальца, что приводит к срабатыванию переключателя.

Как выбрать между двумя вариантами:

Пьезопереключатель воспринимает силу прикосновения или полагается на небольшое усилие, в то время как емкостным переключателям требуется заряд или электрод, обычно генерируемый человеческим прикосновением. Таким образом, для устройств, которые должны реагировать только на человеческое прикосновение, емкостный сенсорный переключатель идеально подходит для этой цели.

Емкостные переключатели используются в самых разных областях, от медицинского и лабораторного оборудования и оборудования для пищевой промышленности до потребительских устройств, таких как бытовая техника, торговые автоматы и системы управления лифтами.

С точки зрения цены емкостные переключатели, как правило, дешевле, чем пьезовыключатели с точки зрения сырья.

Пользователь в толстых перчатках не может управлять емкостным переключателем. Однако они работают с тонкими хирургическими перчатками или перчатками из специально разработанного проводящего волокна, которые позволяют передавать заряд от руки к переключателю. Именно здесь пьезопереключатель действительно проявляет себя — эти переключатели будут работать независимо от типа перчаток, которые носит пользователь, поскольку переключатель зависит от давления для срабатывания, а не от человеческого прикосновения.

Ассортимент пьезопереключателей Bulgin отличается антивандальным, водонепроницаемым и пылезащитным исполнением со степенью защиты IP68 и IP69K, а также скоро будет выпущена линейка высокопрочных емкостных сенсорных переключателей компании.

Для получения дополнительной информации о пьезовыключателях Bulgin посетите веб-сайт: www.bulgin.com

Можно ли прикасаться к выключателю света мокрыми руками? – Lightenel

Когда я был ребенком, мои родители боялись, чтобы я не касался выключателя мокрыми руками, потому что меня мог ударить током. Но выключатель всегда был закрыт пластиком. Правда ли, что мы в опасности, когда касаемся выключателя мокрыми руками? Я провел небольшое исследование, чтобы выяснить это.

Может ли вас ударить током, если вы коснетесь выключателя мокрыми руками? Нет! Когда вы прикасаетесь к выключателю мокрыми руками, воды будет недостаточно, чтобы просочиться в выключатель и замкнуть цепь, чтобы вас ударило током. И чтобы вас ударило током, нужно было ходить босиком по земле.

Если вы хотите попробовать лучший водонепроницаемый выключатель света, вы можете найти его, нажав здесь

Есть ли веская причина не прикасаться к выключателю света мокрыми руками?

Первое, что я помню, что родители сказали мне, это не трогать выключатель мокрыми руками.

Нам сказали, что если мы это сделаем, нас может ударить током.

Таким образом, когда наши руки мокрые, автоматически включается свет в нашей голове, чтобы мы не касались выключателя мокрыми руками.

Однако нам так и не объяснили, почему это произошло.

У большинства из нас были бабушки и дедушки, которые защищали нас от прикосновения к электрическим приборам мокрыми руками. Но почему?

Все началось давным-давно

Давным-давно, когда люди звонили в дверь во время дождя, они испытывали небольшой удар током и покалывание в пальцах.

Именно поэтому возникло мнение, что прикасаясь к электроприборам мокрыми руками, мы подвергаемся опасности поражения электрическим током. Но это неправда.

Вас может ударить током, если мокрые выключатели, а не руки. Причина в том, что между проводниками в выключателе и вашими руками через воду замыкается цепь.

Когда вы прикасаетесь к выключателю мокрыми руками, с вероятностью 99 % воды будет недостаточно, чтобы просочиться в выключатель и замкнуть цепь, чтобы вас ударило током.

В этой ситуации ваша мокрая рука касается защитного материала выключателя света.

Однако, когда переключатель очень влажный из-за водяных брызг или пара после душа, существует 80-процентная вероятность того, что вода уже попала на проводники внутри пластикового переключателя и ждет, пока ваша мокрая рука замкнет цепь. и чтобы вас ударило током.

Современные переключатели изготовлены из защитного материала и, вероятно, не будут бить вас током, если вы прикоснетесь к ним мокрыми руками.

К тому же, чтобы вас ударило током, нужно было стоять босиком на земле.

Для чего выключатели света монтируют снаружи ванной, туалета.

Можно представить, что кто-то случайно направит струю воды, например, из душа на стену с помощью выключателя или розетки.

В этом случае прикосновение к нему может закончиться весьма неприятно.

Также электричество может течь из розетки через воду, стекающую по стене на пол, на котором кто-то стоит.

Это может привести к поражению электрическим током человека, находящегося в воде.

Помимо направления воды непосредственно на упомянутые выше элементы, существует также опасность того, что, например, во время принятия ванны водяной пар, плавающий в ванной, сконденсирует этот пар в каплю воды.

Вода из водяного пара, как правило, является слабым проводником электричества, поскольку не содержит солей, образующих в воде ионы, способные проводить электричество.

Практически все элементы в ванной комнате загрязнены, например, пылью, которая содержит много микроэлементов.

Эти загрязнители растворяются в воде и делают воду хорошим проводником электричества.

Прикосновение к выключателю освещения, который весь мокрый от конденсированного пара, может привести к поражению пользователя электрическим током.

Для защиты от такой опасности обычно в ванной комнате устанавливают электрические розетки с самозакрывающейся заслонкой, а снаружи ванной комнаты устанавливают выключатели света.

Самое удобное и безопасное управление освещением в ванной комнате.

Удобнее всего установить в ванной или туалете выключатель, который автоматически включает и выключает свет.

Это не только повышает безопасность, так как не нужно прикасаться к выключателям света мокрыми руками, но также дает нам большое удобство и экономит электроэнергию, часто используемую для ненужного горящего освещения.

Для автоматического управления освещением можно использовать, например, инфракрасные датчики движения.

Это дешевое решение, но, к сожалению, оно не всегда работает в ванных комнатах или туалетах.

Датчики движения PIR реагируют на движение теплых элементов в пределах их видимости.

В ванной мы часто запираемся в душевой кабине, которая сделана из стекла как барьера для инфракрасного излучения, что делает нас невидимыми для датчиков движения.

Лежа в ванне или сидя на унитазе, мы также перестаем быть видимыми для детектора движения, из-за чего время от времени гаснет свет.

Это неудобное решение для использования дома.

Лучшее решение, используемое в настоящее время для управления освещением в туалете или ванной комнате, — это установка переключателей обратного отсчета для подсчета входящих и выходящих людей.

Такой переключатель считает проходящих людей и проверяет, сколько людей находится в помещении в данный момент.

Если выключатель обнаруживает, что все люди вышли из комнаты, он немедленно выключает ненужное освещение.

С этими выключателями вам не нужно передвигаться, чтобы включить свет, а освещение выключается, как только вы выходите из комнаты, и не горит без надобности долгое время, как это происходит с датчиками движения.

Эти выключатели установлены и проверены на практике во многих квартирах.

Они обеспечивают не только безопасность использования, но и экономию на счетах за электроэнергию и, прежде всего, настоящий комфорт для жильцов.

Опасности, связанные с электромонтажом в ванной, кухне и туалете.

Ванная и туалет, а также кухня являются местами с особым риском поражения электрическим током.

Это связано с тем, что в обычно тесном помещении у нас есть большое скопление заземленных металлических элементов, к которым мы также свободно прикасаемся (например, кран, ванна, водопроводные трубы, газовые трубы, вентиль).

Кроме того, у нас есть контакт с водой, к которой мы тоже намеренно прикасаемся, а иногда, лежа в ванне, она обтекает все наше тело.

Помимо заземленных металлических компонентов многие устройства подключаются к сети 230В.

Ток, подаваемый в наши квартиры, обычно имеет напряжение 230 В и является переменным током, что означает, что он меняет свое направление 50 раз в секунду.

Переменный ток напряжением выше 24 В считается опасным для человека.

Это делает еще более важным соблюдение силы тока в наших электроустановках, поскольку она почти в десять раз превышает предел безопасности.

Кроме того, переменный ток намного легче, чем постоянный, который всегда течет в одном направлении, и может вызвать сердечную недостаточность во время удара током.

При поражении электрическим током сердце человека, питаемое дополнительным переменным током, сокращается 50 раз в секунду, что практически невозможно, и перекачка крови в организме прекращается.

Почему заземленные части рядом с другим электрическим оборудованием представляют такую ​​опасность для людей?

При надлежащем использовании электрооборудования нет существенной опасности для здоровья и жизни пользователей, хуже, если какое-либо из устройств повреждено или пользователь некомпетентным управлением или отвлечением внимания создаст угрозу себе или другому лицу.

Главной опасностью в ванной комнате является возможность поражения электрическим током из-за поврежденного устройства, такого как поврежденный провод, подводящий электричество к фену.

В таком случае прикосновение одной рукой к поврежденному кабелю, а другой рукой прикосновение к заземленному предмету, например, крану, вызовет протекание через тело сильного тока, что может привести к смерти человека .

Большинство людей, которым не приходилось сталкиваться с поражением электрическим током, убеждены, что, почувствовав удар током, они быстро отпустят ручной шнур, кран или водопроводный кран.

На практике оказывается, что протекающий по телу ток вызывает автоматическое зажимание мышц, что делает невозможным разведение рук и отведение рук от металлических элементов.

Прохождение тока через части тела, такие как рука – туловище – другая рука, особенно опасно, поскольку может быть связано с нарушением или торможением сердца.

Еще более опасный случай, который может произойти в ванной, – это поражение электрическим током во время купания.

Было много случаев поражения электрическим током среди людей, которые погибли в купании из-за своего безрассудства.

Чаще всего это было связано с небрежным использованием электроприборов, подключенных к сети 230В.

Известны случаи с фенами, щипцами для завивки, выпрямителями, бритвенными станками, которые падали в ванну, в которой кто-то купался.

Были также случаи смерти от радиоприемника, в спешке размещенного на краю ванны, чтобы не пропустить ни секунды слов комментатора матча.

Следует помнить, что для устройств этого типа, у которых кабель подключен к розетке, не имеет значения, находится ли переключатель на устройстве в положении «включено» или «выключено», поскольку ток все равно течет через кабель к устройству. , что представляет опасность при контакте с водой.

Почему опасно включать оборудование с металлическим корпусом в электрическую розетку без штыря?

Помимо небольших устройств, которые обычно мы держим в руках, опасность может также исходить от другого, более крупного бытового оборудования, такого как стиральные машины, сушилки или электрические обогреватели, которые зимой некоторые люди используют для обогрева в помещении. ванная комната.

Эти устройства обычно имеют металлический корпус, который должен быть заземлен с помощью штыря, выходящего из розетки и вставленного в штепсельную розетку.

На практике оказывается, что не все осознают, что розетка со штырем в ванной – это основа их безопасности.

Бывает, что некоторые люди временно «на минутку» устанавливают в ванной обычную электрическую розетку без штыря.

Опасность использования бесштыревых розеток заключается в том, что в случае выхода из строя или ослабления цепей внутри устройства или в случае затопления, например, водой внутренней части стиральной машины, ток может прорваться изнутри устройства к металлическому корпусу.

Если металлический корпус заземлен, например, с помощью штыря в розетке, то в случае пропадания питания на металлическую часть на металлическую часть не будет подано опасное для жизни напряжение, так как нежелательная мощность будет рассеиваться на земля.

Ток, протекающий на землю, обычно настолько велик, что он вызывает срабатывание предохранителей в бытовой электроустановке, и ток отключается путем их сжигания или автоматического отключения.

Почему в настоящее время используются трехпроводные электроустановки вместо двухпроводных?

Старые установки, расположенные в наших домах, обычно выполнены в двухпроводном стандарте.

В целях безопасности во время ремонта стоит заменить систему на трехпроводную.

В трехпроводной системе один провод — это фазный провод, по которому подается ток (коричневый или черный), один — нейтральный провод, по которому ток возвращается от устройства (синий), а другой — защитный провод, защищающий корпус электроприборы от появления опасного для жизни напряжения (желто-зеленый).

Трехпроводная установка более безопасна, чем двухпроводная, поскольку в случае использования двухпроводной установки любой обрыв, который может произойти на нейтральном проводе, вызовет появление полного напряжения электрической сети 230 В на проводе. корпус электрооборудования.

Это связано с тем, что при отключении нулевого провода, например, на предохранителях, каждое подключенное и работающее устройство замыкает цепь между фазным и нулевым проводниками через свои внутренние компоненты (двигатели, лампы и т. д.).

Нулевой провод имеет полное опасное напряжение 230В, которое не спущено на землю, а теперь выведено через нулевой провод на все металлические корпуса электрооборудования.

Прикосновение к такому корпусу под напряжением 230В может закончиться трагически.

В случае трехпроводной системы отсоединение одного из проводов электрической системы не представляет непосредственной опасности.

При выходе из строя одного из кабелей возможны следующие случаи:

  1. Отключение фазного провода (L) прекращает подачу питания на оборудование, поэтому опасности для пользователей нет.
  2. Если нейтральный проводник (N) отключен, агрегаты перестанут работать из-за отсутствия пути обратного тока. Корпуса электрооборудования не находятся под напряжением, так как они подключены к заземленному защитному проводу (РЕ).
  3. Отключение защитного провода (PE) не создает непосредственной опасности поражения электрическим током, поскольку для поражения электрическим током любого из устройств необходимо наличие опасного пробоя напряжения на корпусе.

Поэтому важно проводить периодические измерения параметров электроустановок, в частности, электроустановку следует регулярно проверять на непрерывность защитного проводника.

Почему мы используем устройства защитного отключения в наших домах?

Использование автоматических выключателей защиты от утечки на землю в электроустановках также является хорошей гарантией здоровья и жизни пользователей.

Эти выключатели чаще всего используются в трехпроводных электрических установках и обеспечивают дополнительные преимущества безопасности, контролируя ток, протекающий по отдельным проводам.

Если УЗО «определяет», что ток, текущий к устройству по фазному проводу, отличается от тока, протекающего от устройства по нулевому проводу, это может означать, что часть тока уходит от устройства куда-то к стороны, например, через тело человека на землю.

В такой ситуации автоматический выключатель немедленно отключает электропитание, что часто может спасти чью-то жизнь.

К сожалению, устройства защитного отключения не всегда правильно работают со старыми двухпроводными системами.

В этих установках один из кабелей выполняет как рабочую, так и заземляющую функцию.

В таких двухпроводных установках проблема в работе устройств защитного отключения возникает из-за того, что, например. путем подключения стиральной машины через УЗО к сети 230В, каждый раз при наборе воды нулевой провод с неразъемным соединением с металлическим корпусом стиральной машины дополнительно подключается потоком поступающей в стиральную машину воды к земля.

В этом случае часть тока, подаваемого на стиральную машину, может возвращаться к устройству защитного отключения, а часть может утекать на землю через воду.

Эту ситуацию обычно сразу обнаруживает устройство защитного отключения, которое констатирует разницу в токе, втекающем в стиральную машину и обратном от нее, и отключает питание.

Нормы устройства электроустановок в ванных и туалетах.

Стандарты упрощают обеспечение безопасности в ванной комнате, определяя различные зоны, в которых могут быть установлены отдельные устройства.

Зона безопасности Ванная комната

Зона 0 – это внутренняя часть ванны или душевого поддона.

Допускается применение устройств с питанием от переменного тока (ac) 12 В или постоянного тока (dc) 30 В (питание от так называемых цепей БСНН), например, насадки гидромассажных устройств или источников света. Класс защиты IPX7.

Зона I – пространство, ограниченное внешними краями ванны или душевого поддона, высотой до 2,25 м.

Допускаются постоянно подключенные водонагреватели, душевые насосы, вентиляторы, светильники и приборы с питанием от сети переменного тока 25 В или постоянного тока 60 В, а под ванной могут располагаться гидромассажные устройства. Требуется класс защиты IPX5.

Зона II – до 0,6 м от границы зоны I до высоты 2,25 м.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
