Как сделать сендвичные панели своими руками: Сэндвич панели своими руками: тонкости технологического процесса

Как сделать сэндвич панели из профнастила своими руками

 Главная / Фасады /

Содержание

1. Что такое сэндвич панель
2. Материалы
1. Наружная оболочка-каркас
2. Утеплитель
3. Клеевая прослойка
3. Изготовление своими руками
1. Как самому сделать замок
4. Сложности, с которыми предстоит столкнуться

В наши дни актуален вопрос применения технологий быстрого возведения жилых, промышленных и торговых зданий. Весьма привлекателен в этом смысле вариант дома из сэндвич панелей, если делать его с нуля своими руками. Современный строительный рынок предлагает для этих целей трехслойные крупногабаритные плиты, которые называют структурно изолированными (СИП) или сэндвич панелями.

Если изготовить сэндвич панели своими руками и самостоятельно их смонтировать, можно добиться реальной экономии при строительстве. Но для начала необходимо разобраться в конструкции этих плит, материалах, используемых для их сборки, и правилах, которых нужно придерживаться при создании сэндвичных листов.

Что такое сэндвич панель

Свое название «сэндвич» – в переводе «бутерброд в несколько слоев» – материал получил из-за своей конструкции. Домовые плиты состоят из трех пластов: двух наружных листов-каркасов, устойчивых к механическому воздействию, и внутренней прослойки, обладающей хорошими теплоизоляционными свойствами.

По назначению выпускают панели нескольких типов:

• Фасадные или стеновые – помимо прямого назначения из обрезков панелей делают отличные откосы.
• Кровельные.
• Декоративные – вариант, который используют при необходимости отделать административные, общественные здания, спортивные сооружения. Чаще всего применяют более тонкие металлические оболочки или пластик. Монтируются на каркас по системе вентилируемого фасада. Отделка строений имеет стильный и привлекательный вид.

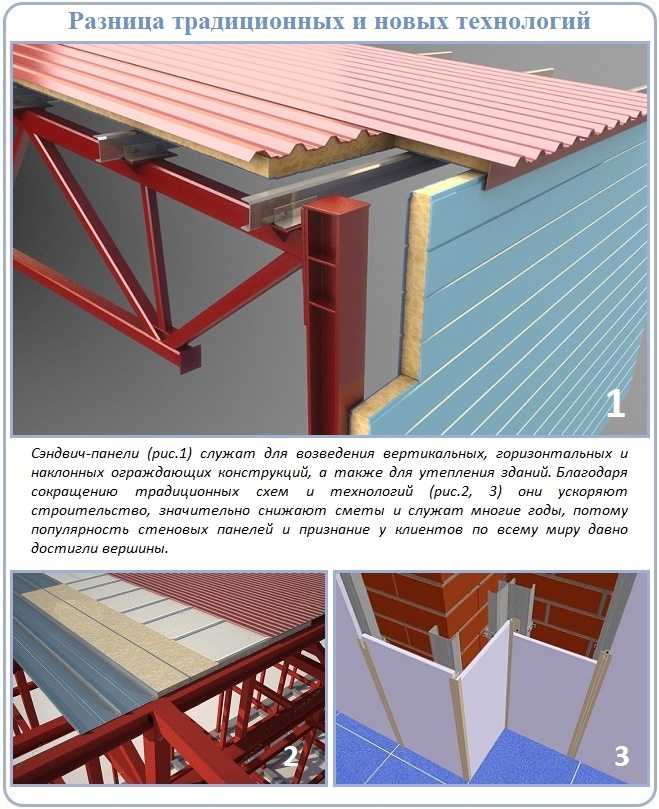

На фото, расположенном ниже, представлена конструкция сэндвич панели.

Материалы

Одно из главных достоинств этого строительного материала – скорость возведения постройки. Поэтому он часто используется для монтажа дачного домика, гаража, бытовки или технического бокса.

Рассмотрим подробнее материалы, из которых состоит сэндвич панель.

Наружная оболочка-каркас

Для изготовления наружных каркасных слоев используются:

• Дерево, ДВП, OSB.
• Стальной оцинкованный профлист.
• Алюминиевый профнастил.
• Пластик.

Важно:
Самый прочный и надежный вариант – оцинкованная сталь. Но панели с такими оболочками тяжелые, что затрудняет процесс постройки дома.

Утеплитель

В качестве внутренней прослойки применяют:

• Вата минеральная – самый популярный вид: не горит и не слёживается.
• Пенополистирол – небольшой вес и привлекательная цена. Но не обладает высокой огнестойкостью.
• Пенополиуретан – довольно жесткий материал, повышающий прочность конструкции. Высокая влагостойкость, не подвержен воздействию грибков и плесени.

Выбор марки утеплителя зависит от региона, в котором вы решили строить дом, и от предназначения здания.

Клеевая прослойка

Это самый важный компонент, без которого не состоится ни одна многослойная панель. Применяется полиуретановый клей:

• Однокомпонентный – самый популярный вид. Твердеет при взаимодействии воздуха с влагой, находящейся в клеевой смеси.
• Двухкомпонентный – застывает в результате химической реакции, возникающей между изоционатной и полиольной составляющей.

Требования, предъявляемые к клеям:

• Не должен терять свои свойства в течение всего срока эксплуатации панели.
• Экологическая безопасность – отсутствие токсичных и вредных компонентов.
• Влагостойкость
• Выдерживать перепады температур от -40°С до +50°С.

Важно:
Двухкомпонентный клей при нанесении тонкого слоя не отличается долговечностью, его используют при промышленном производстве панелей. Для ручного способа больше подходит однокомпонентный. Продлить время застывания можно увеличив влажность и понизив температуру в помещении.

Изготовление своими руками

Прежде чем приступать к работе следует осмотреть исходные материалы, убрать мусор или пыль с поверхности. Процесс создания сендвичной панели содержит несколько этапов.

Пошаговая инструкция:

• Шаг 1. Нанесение на первый каркасный лист клеевого состава – для этого нужен стол размером немногим больше самой панели. Можно использовать резиновый шпатель с зубчиками или распылитель.
• Шаг 2. Укладка утеплителя – нужна определенная сноровка, помните, что клей быстро высыхает.
• Шаг 3. Промазывание внутреннего слоя клеем.
• Шаг 4. Выкладывание на скрепляющий раствор второй наружной оболочки. Как только выложили последний слой – приступайте к изготовлению следующей панели. Собрав таким образом нужное количество конструкций – отправляйте их под пресс.
• Шаг 5. Выдержка под давлением до полного застывания – подготовленные сендвичи отправляют под пресс, где вылеживаются согласно времени, указанном в инструкции.

Чтобы сделать сэндвич панель хорошего качества своими руками требуется соблюдение следующих условий:

• Клей должен наноситься равномерно по всей плоскости в течение не более 10 минут, так как он может оставаться на воздухе короткое время, после которого начинается полимеризация.
• Полимеризации сопутствует бурное вспенивание, увеличение объема клея; в этот момент следует произвести сжатие склеиваемых элементов с усилием около 18 тонн, которое может создать только мощный пресс.
• Склеенные сэндвичи выдерживают под прессом 2 – 3 часа.
• Изделие полностью высыхает за 15 – 30 часов (в зависимости от материалов), после чего острым ножом срезаются выступающие края утеплителя.
• Производится раскрой панелей согласно чертежам на листы требуемого размера и формы.
• Работу следует производить вдвоем, чтобы успеть выполнить операции до застывания полимерного состава.

Как самому сделать замок

В промышленном производстве замок создается в момент сжатия на прессе. При кустарной сборке этой возможности нет – ручное оборудование не оснащено такой функцией. Поэтому следует с торца панели вставить брус, а с противоположной – вырезать утеплитель на величину вставленного пиломатериала. По отзывам людей, воспользовавшихся подобной технологией, получается вполне «рабочий» замок.

Сложности, с которыми предстоит столкнуться

Казалось бы, создать сэндвичные плиты очень просто, но в процессе работы можно столкнуться с нюансами, которые могут негативно повлиять на конечный результат:

• В момент застывания клей вспенивается, поэтому собранный сэндвич требует сжатия и выдержки под определенным давлением. Но так как размеры плит большие, необходима специальная установка – пресс. Не у всех он есть. В этом случае можно использовать ручное оборудование с механическими захватами (затяжкой). Это позволит создать требуемое давление – 0,3 кг на квадратный метр. Под таким гнетом панели должны находиться 2-4 часа. Высота пакета сэндвичей не может превышать 1,2 метра.
• Высокая скорость застывания клея. В случае необходимости снять его практически невозможно: он не поддается растворителям. Есть выход: применить механический способ. Следует подогреть нанесенную смесь до 300-500 градусов, что в домашних условиях нереально. Поэтому работа должна вестись оперативно, лучше пригласить помощника.

Как правильно склеить сэндвич панели самостоятельно, демонстрирует короткое видео:

Adblock
detector

виды, что входит в конструкцию, состав,

Дома из сэндвич панелей возводятся в любое время года за несколько дней. Стены не пропускают внутрь зимой холод, летом жару. Стоимость такого здания значительно ниже, чем кирпичная кладка и бетонные блоки. Строительство обойдется еще дешевле, если изготовить сэндвичные панели своими руками.

Содержание

1. Сэндвич-панели своими руками в домашних условиях
2. Состав слоев
3. Виды используемых теплоизоляционных материалов
4. Что можно использовать для ограждающих слоев
5. СИП
6. ПВХ
7. Металл
8. Технология изготовления

Сэндвич-панели своими руками в домашних условиях

При наличии достаточно большого стола и пресса технология изготовления сэндвича проста

Простая конструкция многослойных плит позволяет делать стеновые сэндвичи своими руками. Сложность заключается в приобретении специального оборудования. Под сборку панели используют стол по размеру превышающий габариты наружных слоев. Прочное склеивание возможно только под прессом. Скорость играет решающую роль в получении качественного строительного материала.

Технология изготовления термоплит простая, но имеет много нюансов, которые необходимо знать. Любое нарушение правил не позволит сделать сэндвич прочным, долговечным и красивым.

Начинать следует с подготовки рабочего места, подбора материалов, их раскроя и очистки от пыли.

Состав слоев

Все виды сэндвичей имеют одинаковую конструкцию – теплоизолятор, соединенный с ограждающими слоями с помощью клея. Для возможности монтировать стены быстро и без зазоров делается замок.

Толщина термоизолятора рассчитывается исходя из характеристик материала и погодных условий региона. Чем сильнее зимой морозы, тем толще должны быть стены.

Наружная отделка выбирается по желанию застройщика. Каждый материал имеет свои достоинства и слабые стороны.

В состав сэндвича входит клей. Для изготовления в домашних условиях можно использовать только одну марку.

Преимущество изготовления сэндвичных панелей своими руками – индивидуальные размеры. Высота, толщина стен делается не по стандартным нормированным размерам, а по желанию строителя.

Виды используемых теплоизоляционных материалов

Теплоизоляционные материалы должны соответствовать требованиям безопасности, сохранять тепло, быть экологически чистыми. При изготовлении в домашних условиях используют:

• минеральную вату;
• пенополиуретан;
• пенополистирол.

Минеральная вата используется чаще других. Она не горит, не впитывает влагу, долговечна. Ее делают из разных материалов. Технические характеристики отличаются мало.

Стекловолокно стоит дешевле других видов минваты, но прослужит меньше. Образующийся в нем конденсат через несколько лет начнет замерзать и разрушать волокна.

Базальтовый утеплитель состоит из волокон расплавленного камня. Стоит дороже других видов минеральной ваты и значительно превосходит их по прочности и долговечности. Стены гарантировано не будут разрушаться минимум 50 лет. Теплоизоляционные характеристики выше других материалов. Воду отталкивают. Конденсат не образуется.

Пенополиуретан имеет малый удельный вес и не требует прочного фундамента. Он плотный, упрочняет панели. Подходит для строительства на заболоченных почвах и участках с высокой влажностью. Плавится при горении с выделением вредных газов.

Пенополистирол легкий, дешевый. Основной недостаток – поддерживает горение.

Пенопласт как утеплитель используют для строительства складов, гаражей, бытовых помещений. В жилые дома ставят редко.

Что можно использовать для ограждающих слоев

Ограждающий слой должен быть прочным, жестким. Он обеспечивает правильную геометрию панели.

В зависимости от материала оболочки, входящего в сэндвич, различают панели: СИП, ПВХ, металлические.

СИП

СИП-панель

СИП сэндвич имеет оболочку из древесно-стружечных плит – ДСП, ДВП, ЦСП и др. Их структура состоит из деревянной щепы, опилок, стружки. Спрессованные между собой деревянные отходы склеиваются под давлением различными клеевыми составами. Чаще других используются при самостоятельном изготовлении сэндвичей.

Преимущества применения древесных плит в качестве ограждающих слоев:

• натуральный природный материал;
• дополнительный тепло- и шумоизолятор;
• режется простой ножовкой и болгаркой;
• легко раскраиваются, с них вырезают откосы;
• не выделяет вредных веществ.

К недостаткам относится:

• быстрое возгорание в случае пожара;
• впитывают влагу;
• коробятся при намокании.

СИП панели требуют постоянного ухода, покрытия защищающими от влаги и солнечных лучей составами. Дополнительно надо обеспечить защиту от попадания огня.

ПВХ

Панели ПВХ облицованы снаружи пластиком. Они не боятся влаги, не требуют постоянного ухода и покрытия защитным слоем, долговечны. Цена материала бюджетная.

Слабое место пластика – любая его разновидность разрушается под воздействием солнечных лучей. Специалисты рекомендуют брать для наружного ограждения пластиковые листы с защитным покрытием, которое одновременно является и декоративным. Лет через 10 стены придется раз в 3-4 года покрывать защитным лаком или краской.

Металл

Сэндвич-панель из металла самая прочная и долговечная

Для изготовления металлических панелей используется:

• оцинкованный металлический лист;
• профнастил;
• профлист;
• алюминиевый листовой прокат.

Материал отличается высокой твердостью и прочностью, большим удельным весом, влагостойкостью. Изготовление сэндвич панелей своими руками не возможно без специального инструмента для раскроя. Сэндвич панели гарантировано простоят более 50 лет.

Оцинкованный лист дешевле других. Его недостатки:

• цинк вредный для здоровья;
• через 5 лет покрытие сойдет, и начнут образовываться пятна коррозии;
• неприглядный вид;
• сложный раскрой специальным инструментом.

Профильный лист имеет защитное покрытие поверх слоя цинка и декоративный окрашенный или ламинированный слой. Снаружи панели надежно защищены.

Алюминиевый лист останется невредим даже после нескольких десятилетий эксплуатации. Он переживет любой теплоизолятор. Мягкий, легкий, прочный металл легко режется роликовыми ножницами и болгаркой. Образовавшиеся заусенцы легко снимаются. Недостаток алюминиевого листа – высокая цена.

Клей должен обеспечивать нужную адгезию и долговечность. Двухкомпонентный имеет высокую скорость застывания. Используется на автоматических линиях. Однокомпонентный используют при полуавтоматическом и ручном способе изготовления сэндвичей.

Технология изготовления

Пресс для сэндвич-панелей

Любой тип панелей, изготавливаемый самостоятельно, собирается по одной технологии. На столе, размер которого больше габаритов панели, собирают слои. Затем сжимают все под прессом, чтобы клей не вспенился и остальные материалы приняли нужную форму.

Сначала необходимо очистить все поверхности от пыли и грязи, проверить, чтобы не было мокрых и масляных пятен. Изготавливаются теплоблоки партиями по 4-6 штук.

Порядок работы:

1. На стол положить нижнюю обкладку – внутреннюю сторону панели.
2. Смазать ее клеем.
3. Положить сверху утеплитель.
4. Нанести клей.
5. Уложить наружный ограждающий слой.
6. Быстро перенести под пресс.

Всю работу надо выполнить максимум за 5 минут. Без перерыва склеить следующие сэндвичи.

Собрав стопку плит высотой до 1,2 м, прижимают ее сверху прессом усилием примерно 18 тонн и выдерживают 2-4 часа.

Сжатие требуется из-за особенностей клея. Он кристаллизуется при соединении с влагой и воздухом и пенится, образуя неровный слой. Застывает он за 30 минут. Пресс сжимает все слои, поэтому самодельный стеновой материал не может менять форму.

Пресс можно заменить другими приспособлениями, например, положить сверху ровную плиту и быстро загрузить ее.

Как построить гараж из сэндвич-панелей своими руками

Преимущества гаражей из сэндвич-панелей очевидны: они не промерзают и греются на солнце как металл, возводятся быстрее каменных, проще железобетонных те. Сам гараж с готовым фундаментом можно собрать с минимальной поддержкой буквально за выходные.

Почему сэндвич-панели?

Сэндвич-панель представляет собой «пирог» из 2-х защитных слоев с утеплителем между ними. Утеплителем может быть минеральная вата или пенополистирол, а в случае с ватой необходимо оборудовать гараж вентиляцией, так как на нее негативно действует влага. Защитный слой такой панели может быть выполнен из оцинкованной стали, полимерных материалов, ОСП, гипсокартона. Для строительства гаража лучше выбирать стальные панели, как наиболее стойкие и устойчивые к агрессивному воздействию паров бензина, растворителей и воды.

Выбор сэндвич-панелей в качестве строительного материала для гаража обоснован их техническими характеристиками:

• Такой гараж сохраняет тепло по принципу термоса и не нуждается в дополнительном прогреве в морозы до -20 градусов , так как теплопередача через стены и крышу минимальна. Чем севернее регион, тем толще панели нужно выбирать. Так, если зимой температура стабильно держится ниже -30 следует остановиться на панелях толщиной 300 мм.
• Панели обладают высокой степенью шумоизоляции — звук прогревающегося мотора не разбудит домочадцев.
• Все работы выполняются быстро и без применения спецтехники, так как вес панелей небольшой. Возможна также постройка гаража зимой, если заливка фундамента производилась в теплое время года. Главное, не допускать намокания внутреннего слоя панелей, так как это ухудшит их теплоизоляционные свойства и в конечном итоге приведет к повреждению всей конструкции.
• Разнообразие цветов защитного покрытия поможет гармонично совместить гараж с домом и имеющимися на участке постройками. Панели не требуют дополнительной внешней и внутренней отделки, что сокращает время и затраты на возведение гаража.
• Качественные сэндвич-панели негорючи, не вызывают коррозии, не выделяют вредных веществ и экологически безопасны.
• Гараж на одну машину, если построить его своими руками, обойдется владельцу в пределах 15 тысяч рублей с учетом всех составляющих и прослужит не менее 30 лет.

При строительстве гаража из сэндвич-панелей необходимо учитывать, что они не выдерживают высоких нагрузок, поэтому к ним нельзя крепить, например, металлические стеллажи с помощью инструмента. Покрытие не очень прочное, его легко поцарапать металлическими предметами. Также необходимо уделить внимание герметизации стыков, так как при сильном морозе они могут промерзнуть.

Для строительства гаража, помимо самих сэндвич-панелей, необходимо:

• Перфоратор и тренировка,
• отвертка,
• Bulgarian
• Металлическая пила с тонкими зубами,
• Уровень, Roulette,
• Материал для туваринтов,
• FASTENERS,
• ,
• .

Фундамент под гараж

Так как гараж из сэндвич-панелей несложный, то для него не нужен особо прочный фундамент. Достаточно столбчатого или неглубокого фундамента. Еще более простой вариант – «подушка» из щебня и мелкого гравия на уплотненном грунте, но в этом случае необходимо будет организовать дренаж и залить основания бетоном для фиксации каркаса.

Строительство каркаса

На полностью высохшем фундаменте или подготовленном гравийном основании возводится каркас будущего гаража. Он может быть металлическим или деревянным.

• Для металла используйте уголок 50*50 или 75*75 мм. Между собой части каркаса свариваются или скрепляются болтами.
• Для деревянного каркаса используйте брус 100*100 мм, пропитанный антисептическим и огнезащитным раствором. Соединяется с помощью металлических уголков.

Каркас представляет собой жесткий прямоугольник с дополнительными вертикальными стойками. Сначала собирается и крепится к фундаменту нижняя рама шасси. Он должен лежать абсолютно горизонтально, поэтому для его выравнивания используйте прокладки из уплотнительной ленты или планки. Вертикальные стойки устанавливаются по углам, с каждой стороны будущих ворот и не менее чем через 3 метра вдоль каждой стены.

Стены Монтаж панели начинается с любого из углов каркаса. К стойке саморезами с головкой болта прикрепите первую стыковочную панель, выровняв ее в горизонтальной и вертикальной плоскости по уровню. Саморезы должны располагаться не менее чем в 5 см от стыковочного края панели.

Вторая панель соединяется с первой панелью с помощью замкового механизма. В швы вставляются швы для более плотного и герметичного соединения, а также между панелями и каркасом прокладывается уплотнительная лента. Чтобы панели хорошо прилегали друг к другу, стыки нужно тщательно «прожимать», не допуская их деформации. В регионах с морозными зимами и обильными осадками рекомендуется смазать запорный механизм герметиком, а затем стыковать панели.

Каждый новый ряд начинают со стыковочной панели, причем стараются, чтобы стыки между панелями в горизонтальных рядах шли «бесконтрольно». Для этого новый ряд начинают с куска, оставшегося от предыдущего ряда. По торцам стен оставляют деформационные зазоры, которые также закрывают угловыми накладками.

Если возникает необходимость разрезать панель, то используйте ножовку по металлу с мелкими зубьями или электролобзик, а не болт, так как от этого кромка панели перегревается и деформируется.

Места соединения панелей не в шип-паз, а просто встык, покрыты защитными накладками из стали. И они должны поддерживать шов на 5 см с обеих сторон. Вагонка изнутри промазывается герметиком и крепится на саморезы. Чем плотнее будут стыки, тем теплее будет гараж в будущем.

После завершения строительных работ снять защитную пленку с панелей. Делать это раньше не стоит, чтобы не повредить поверхность инструмента.

Крыша

Крышу также желательно покрыть сэндвич-панелями. Он может быть односкатным или двускатным. Установите панели по длине крыши с нижнего края, закрепив их саморезами по верхнему коньку к каркасу. Таким образом, завершающий ряд будет идти по коньку. Каждый шов промазывается герметиком, так как к гидроизоляции кровли предъявляются повышенные требования. Все стыки также должны быть закрыты защитными накладками.

Панели достаточно хрупкие, поэтому, если возникла необходимость по ним перемещаться, используйте деревянный настил, опирающийся на каркас. Для кровли из сэндвич-панелей с минеральной ватой водосток обязателен для предотвращения попадания влаги на панель.

Что учитывать при строительстве?

• Шурупы должны быть вкручены в раму строго перпендикулярно.
• Защитно-декоративные накладки должны полностью закрывать монтажный зазор.
• Если для резки панелей использовать болгарку, ее кромки перегреваются и антикоррозийное покрытие повреждается. Для этих целей лучше использовать ножницы по металлу, ручную пилу или электролобзик.
• Если царапин не избежать, их закрашивают масляной краской в ​​2 слоя. В дальнейшем можно проводить антикоррозионную обработку гаража с помощью металлических изделий.

Можно ли самому изготовить сэндвич-панели?

Строительство дома – это процесс, который с каждым годом требует не только все больше времени, но и денег. Не каждый может освоить это занятие. Именно поэтому многие из тех, кто серьезно интересуется новыми технологиями, часто вспоминают о сэндвич-панелях. Своими руками это вполне реально сделать.

Что для этого нужно?

• Почему-то (ЦСП, ОСП).
• Подходящий изоляционный материал.
• Обычный клей.
• Пресс-форма.
• Набор ножей.
• Защитная пленка.

Выбираем лучшее

Определитесь с материалом, из которого вы будете делать сэндвич-панели своими руками. Можно использовать оцинкованный металл, любую ДСП или натуральное дерево. В любом случае листы должны быть толщиной не менее 6 миллиметров.

Практически у каждого варианта есть свои преимущества и недостатки. Например, с деревом довольно легко работать, а еще оно прекрасно горит. Хороши пластиковые сэндвич-панели, но исходный материал для их производства достать довольно сложно. Оцинкованный металл дорог, но он не ржавеет и не подвержен грибкам и грызунам. Однако для работы с ним нужны специальные инструменты.

Виды утеплителя

Без нормального утеплителя все сэндвич-панели (своими руками сделать не так уж и сложно) не имеют никакой ценности. Довольно дешевым и широко используемым является пенополиуретан, пенополистирол, обычная базальтовая вата или даже стекловолокно.

Количество наполнителя зависит только от того, для чего вам нужен домик. Если вы планируете делать теплое укрытие, то слой утеплителя не может быть меньше пяти сантиметров.

Технологический процесс

Необходимо наклеить пленку на ту сторону панели, которая будет находиться снаружи (их можно покрасить жидкой резиной). В целом защитный слой подбирается исходя из характеристик самого материала. На просушку готовых панелей должно уйти не менее суток. Если вы нанесли три и более слоев резины, вам придется подождать как минимум три-четыре дня.

Затем аккуратно нанести клей на поверхность панели, которая не была покрыта защитным составом. Лучше всего использовать состав на полиуретановой основе. Нанесите на него слой утеплителя, аккуратно распределяя его толщину.

Нанесите такой же слой на другую панель, равномерно уложите ее на изоляционный слой. Делая сэндвич-панели своими руками, нужно быть максимально аккуратным, так как огрехи производства дадут о себе знать, когда вы приступите к строительству.

После того, как вы сформировали будущий материал, необходимо положить его под пресс на несколько часов. Обратите внимание на то, что нагрузка должна быть равномерно распределена по всей поверхности. После прессования панель должна быть высушена, а продолжительность процесса должна быть не менее 30 часов.
