Электропроводка в бане своими руками

Обычно на загородных участках устанавливают современные, деревянные или кирпичные бани. Для постройки необходимо провести электричество и установить розетки. Вы можете попробовать монтировать проводку своими руками, узнав несколько основных правил по установке и посмотрев обучающее видео.

Чтобы провести монтаж электрической проводки, нужно выполнить ряд действий:

  • изучить основы электромонтажа
  • подготовить все инструменты и материалы (паяльник, клеммные колодки и провода с кабелями)
  • изучить инструкции по установке электропроводки

Монтаж электрической проводки в бане своими руками — сложный процесс, который требует определенных знаний и навыков. В первую очередь, следует учитывать особенности помещения с высокой температурой и влажностью. Сначала нужно провести кабель из главного дома в баню, по нему будет проходить электроэнергия от распределительного щитка.

Монтаж силового кабеля

Провести кабель в баню от основного щитка своими руками можно двумя способами:

  • воздушный метод
  • земляной метод

Каждый из них имеет свои особенности. Если вы решили использовать воздушный метод, следует учесть несколько правил:

  • если расстояние больше 25 метров, нужна опора для кабеля
  • следует использовать специальную растяжку или фарфоровые изоляторы
  • над участком, где проезжает автотранспорт, кабель нужно проводить на высоте не менее шести метров, над пешеходной зоной — 3,5 метра

Земляной способ проводки кабеля включает рытье траншеи глубиной до одного метра. Это более затратный метод, так как для прокладки требуются особые виды проводов, зато кабель не будет подвержен атмосферным влияниям и прослужит долго.

Как установить электропроводку в бане своими руками

Обычно процесс монтажа происходит в несколько шагов:

  • монтаж самого щитка
  • разводка
  • присоединение розеток и ламп

Важно правильно подобрать место для щитка в бане. Он должен состоять из отходящего и вводного автоматов, а также устройства защитного отключения (УЗО). Этот механизм в щитке в бане необходим, чтобы защитить проводку от короткого замыкания.

Однофазная электрическая проводка в бане, которую обычно применяют, должна иметь питающий кабель с тремя жилами:

  • жила фазы, которую помещают на верхней клемме вводного автомата
  • нулевая жила
  • жила защиты

Сечение кабеля

Чтобы правильно выбрать сечение кабеля, необходимо рассчитать предполагаемую нагрузку в бане. Есть таблицы, которые помогают выбрать сечение. Также на электрических приборах указывают мощность их потребления. Не забудьте повесить рядом со щитком подробную схему электрической проводки.

Разводка кабеля от щитка своими руками

Сначала начертите подробную схему всей электропроводки в бане. Она вам пригодится и при монтажных работах и при эксплуатации щитка. При разработке схемы своими руками нужно учитывать ряд факторов:

  • разводку следует делать одним куском
  • в бане из дерева вы можете сделать открытую электропроводку и провести ее поверх стен. Нельзя использовать трубы ПВХ
  • для кирпичных стен делают закрытую проводку, которую прячут под штукатуркой
  • монтаж кабелей происходит как вертикально, так и горизонтально
  • розетки с выключателями запрещено устанавливать в парилке. Это обусловлено температурным режимом и высоким содержанием влаги. Следует разместить их в предбаннике. То же самое можно сказать о монтажной коробке
  • детали проводов нужно присоединять методом пайки или сварки для надежности
  • примените защитное зануление
  • провода лучше сделать как можно менее заметными. Их не следует вешать над горячими элементами бани

Если вы будете учитывать все эти правила при разработке схемы, а также ориентироваться на обучающее видео, проблем с электрической проводкой возникнуть не должно.

Также помните, что нужно надежно изолировать все провода после их соединения.

Как подключить светильники и розетки

После того, как вы провели установку электрической проводки и щитка, можно заняться подключением прочих элементов. Следует выбирать специальные светильники для бани и парилки.

Они имеют стеклянные плафоны и металлический корпус, отличаются влагостойкостью и термостойкостью. В парилке нельзя размещать лампы дневного света. Также не следует вешать предметы освещения на потолок, так как жар и пар уходят наверх.

Розетки можно подключать только в комнате отдыха и в предбаннике на расстоянии 90 см от пола. Следует закупить розетки с крышками, чтобы дополнительно защитить их от попадания влаги. Тщательно рассчитайте нагрузку, чтобы подобрать соответствующее количество розеток.

Перед началом работ

Монтаж электропроводки в бане — достаточно сложный процесс, поэтому внимательно изучите все инструкции, просмотрите соответствующее видео.

Если вы сомневаетесь в возможности провести монтаж проводки своими руками, следует заказать услуги у профессионала. От вашего умения общаться с электрооборудованием будет зависеть здоровье ваших друзей и родственников.

При проведении установки распределительного щитка в таких помещениях, как баня, нужно изучить вопрос техники безопасности. Ведь если вы что-то сделаете неправильно, есть большая вероятность короткого замыкания и, как следствие, возгорания.

Если вы все сделаете по инструкции, то сможете наслаждаться полезным отдыхом в бане.

Скрытая проводка своими руками + видео

Чтобы проводка в комнатах не «лезла в глаза», ее лучше спрятать под слоем штукатурки. К тому же такой способ укладки провода является дополнительной гарантией того, что в случае ее замыкания не произойдет загорания предметов, случайно к ней прикасавшихся в этом месте.

Однако если вы ни разу до этого не занимались подобными работами, выполнение скрытой или открытой проводки лучше поручить специалисту-электрику.

Если же вы имеете соответствующие знания и хотя бы небольшой опыт работы, то можете выполнить скрытую проводку своими руками.

Материалы и инструменты

Какой провод выбрать для скрытой проводки

Насадка для сверления круглых отверстий

Если проводка укладывается по еще неоштукатуренным стенам, то штробить их вам не понадобится. В противном случае вам придется воспользоваться либо специальным штроборезом с пылесосом, либо перфоратором, либо «болгаркой», а также зубилом, молотком и специальной алмазной коронкой для перфоратора (она поможет сделать круглые углубления под розетки и т.п.)

Вам также будут необходимы строительный уровень (лучше два: один метровый, другой – двухметровый), карандаш и, конечно, сам монтажный материал (распределительные коробки, провод, изолента, подрозетники и т. д.).

Провод АПВ

Провод АППВ

Провода, используемые для прокладки скрытой проводки, обычно имеют маркировку АПВ или АППВ. Если вы не собираетесь укладывать в стену провод, предварительно поместив его в специальную гофру или ПВХ трубку, то приобретайте только провода с двойной изоляцией. Можно использовать провода и с медными, и с алюминиевыми жилами,

Обратите внимание! Все провода в доме должны быть либо только медными, либо только алюминиевыми.

В тех местах, где провод не будет защищен штукатуркой (к примеру, под гипсокартоном), укладывать его без негорючей внешней защиты (специальных металлических или пластиковых труб) запрещается.

Рекомендации по штроблению стен:

Схема

Разводка проводки схема

Количество монтажного материала определяется по схеме электропроводки. Если вы затрудняетесь выполнить схему самостоятельно, пригласите для консультации специалиста. В любом случае на схеме электропроводки обязательно указываются места установки распределительных коробок, розеток и выключателей. Для себя в дальнейшем на схеме лучше отметить расстояния от перекрытий и углов помещений до проложенной проводки, чтобы случайно ее при отделочных работах не повредить (к примеру, закрепляя карниз для штор или вешая полочки).

Монтажные работы

Штробы под скрытую проводку

  • В соответствии со схемой электропроводки размечаем места, в которых будут установлены распределительные коробки. В дальнейшем не стоит «прятать» их под слоем штукатурки, иначе в случае необходимости добраться до них, не повредив отделку помещения, вы не сможете.
  • Размечаем на стене места установки розеток и выключателей.

Как провести скрытую проводку схема

  • Соединяем карандашными линиями розетки и выключатели с распред. коробками, при этом старайтесь избегать пересечения проводов. Линии должны быть либо строго вертикальными, либо строго горизонтальными (на расстоянии 15-20 см от потолка). Все повороты провода – только на 90 градусов.
  • Следующий этап – штробление оштукатуренных стен. Используя болгарку или штроборез вдоль намеченной линии необходимо прорезать две полоски (расстояние между ними, то есть ширина штробы, должно быть примерно 30-40 мм). Глубина штробы не должна быть меньше диаметра укладываемого провода плюс 10-15 мм (это толщина защитного слоя цементно-песчаного раствора, которым потом будет «закрыт» провод). Ненужную нам перегородку между прорезанными полосками можно сбить с помощью молотка и зубила.
Обратите внимание! Если для штробления стен у вас есть только перфоратор, то вам придется просверливать каждые полтора-два сантиметра отверстия, имитируя прорези вдоль намеченной линии для прокладки провода. После этого также зубилом с молотком удаляется лишняя штукатурка и вычищается штроба. В местах установки коробок, выключателей и розеток, делаются углубления необходимого диаметра (с помощью перфоратора и специальной алмазной коронки или выдалбливая их вручную, предварительно просверлив перфоратором отверстия по кругу).

Разводка в распределительной коробке

  • Теперь устанавливаем распределительные коробки и подрозетники, закрепляя их с помощью шпатлевки или цементной смеси. Края коробок и подрозетников не должны выступать над уровнем стены. Убедитесь, что раствор, удерживающий устанавливаемые элементы, «схватился» и только после этого приступайте к укладке проводов.

Принцип проведения скрытой проводки

  • Укладывая провода, оставляйте «хвостики», длиной в 10-15 см, выпустив их из подрозетников и коробок (так вам легче будет потом их подключать). Чтобы провод не выпал из штробы, его можно закрепить одним из следующих способов:
  • каждые 50-60 см небольшими мазками нанесите в штробу гипсовый раствор, предварительно слегка смочив стену (иначе гипс отвалится), а затем вдавите в него провод;
  • примерно каждые полметра просверлите в штробе отверстия, проложите провод и закрепите его дюбель-хомутами;
  • с таким же шагом прикрепляйте провод с помощью клеящего пистолета.

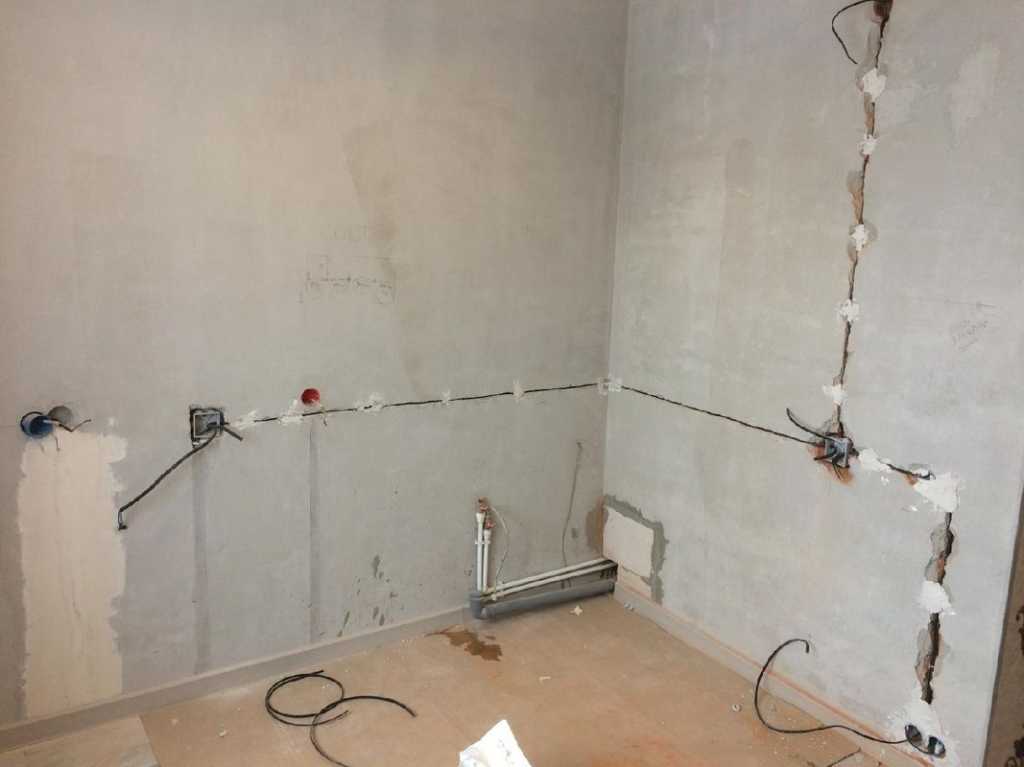

Монтаж скрытой проводки

  • По окончании работ все штробы необходимо заштукатурить цементно-песчаным или гипсовым раствором.

Видео

В следующем видео представлена инструкция по монтажу скрытой проводки:

Создайте свою собственную схему подключения

Реклама

Фото: Эд Шерман

Если вы хотите установить новую стереосистему или отследить прерывистую электрическую неисправность, электрическая схема сэкономит вам часы раздражения. Чем старше ваша лодка, тем больше вероятность того, что у вас либо нет электрической схемы, либо она хуже, чем ее отсутствие, потому что она неточна. Самостоятельное изготовление — это не высшая математика, но это требует времени, терпения и осторожности. Вы не сделаете все это за день или даже за несколько выходных, и не позволяйте себя запугать сложными электрическими схемами. Начните с более простой (и безопасной) 12-вольтовой системы постоянного тока на борту вашей лодки. С каждым проводом, который вы проследите, и схемой, которую вы завершите, становится все проще. В конце концов у вас будет карта всей вашей электрической системы и полное понимание того, как ее части связаны друг с другом.

AC Против. DC

На многих лодках используется два типа тока: переменный (AC) и постоянный (DC). Серьезные повреждения и даже поражение электрическим током могут быть результатом их смешения. В недавно построенных лодках две системы должны быть четко разграничены и разделены, в том числе на электрической панели. Провода и компоненты, связанные с каждым из них, должны быть разными, и на новых лодках, построенных в соответствии со стандартами Американского совета по лодкам и яхтам (ABYC), будет использоваться стандартная цветовая маркировка. См. диаграмму ниже.

Цвет Использовать
 Зеленая или зелено-желтая полоса (полосы)  Заземляющие провода постоянного тока
 Черный или желтый  Отрицательные проводники постоянного тока
Красный Положительные провода постоянного тока

Провода переменного тока для 110 вольт обычно имеют белый цвет для нейтрали, черный для горячего и зеленый для земли (линии 220 вольт переменного тока имеют второй горячий провод, окрашенный в красный цвет). Эти три провода обычно заключены в белую или серую изоляцию. Вы увидите цветные отдельные провода, когда они выходят из общей оболочки на каждом конце. На вашей диаграмме должна быть одна линия для этих трех закрытых проводов, за исключением случаев, когда необходимо различать их на концах.

Цвета проводки на вашей лодке могут сильно отличаться, особенно если она старше и в прошлом подвергалась многочисленным проверкам. Не делайте предположений о том, какие провода за что отвечают. Проследите каждый провод в цепи от источника электричества до его использования. Цвета проводов помогут вам в этом, даже если они не соответствуют стандартам ABYC, помогая вам определить дальний конец, где он снова появляется из кабелепровода или шкафчика на пути к оборудованию, которое он питает.

На судах с системами переменного и постоянного тока система постоянного тока обычно проще. Энергия постоянного тока поступает от аккумуляторных батарей, поэтому имеется только один источник. Электрическая система постоянного тока заземляется через отрицательную шину распределительного щита, которая, в свою очередь, заземляется через отрицательную клемму двигателя или ее шину. Это означает, что от распределительного щита к каждому потребителю электроэнергии постоянного тока идут только два провода — положительный и отрицательный — по сравнению с тремя или четырьмя проводами для каждого потребителя электроэнергии переменного тока. Простота системы постоянного тока, наряду с ее относительной безопасностью по сравнению с системой переменного тока, делает ее хорошей отправной точкой.

Совет: будьте очень осторожны; не путайте черные отрицательные провода постоянного тока на старых лодках с горячими черными проводами в цепи переменного тока.

Общая картина: источники и использование

Внимательно изучите электрические системы на лодке, перечислив источники и способы использования как переменного, так и постоянного тока. Если он работает без инвертора, когда доступно только питание от батареи, он принадлежит к списку постоянного тока. Общее представление о том, как каждый из них связан, поможет вам предугадать, что рисовать. Если у вас есть хорошая электрическая схема, скопируйте ее и увеличьте, чтобы вы могли делать четкие пометки и изменения в будущем. Каждый раз, когда вы меняете проводку или электрические компоненты, записывайте это на схеме. Если у вас нет хорошей схемы или вас пугают загадочные электрические символы на той, что у вас есть, сделайте ее с нуля, используя большую бумагу.

Начав с аккумуляторов, проследуйте по проводам до конечных пользователей, отмечая селекторное оборудование и любое другое оборудование в очереди. Некоторые люди рисуют провода на эскизе своей лодки, чтобы указать, где они находятся. В сложной лодке это может оказаться более запутанным, чем рисовать их абстрактно и использовать отраслевые соглашения для отображения электрических компонентов (см. Online Extra). Начните с простого и убедитесь, что вы знаете, что рисуете. Используйте острый карандаш и старайтесь избегать подчисток. Когда вы обретете понимание и уверенность, вы, вероятно, будете перерисовывать его несколько раз. Укажите цвета проводов и калибры (толщину). Чем меньше калибр, тем толще провод и тем больший ток он может нести. Калибр должен быть отпечатан на изоляции с номером, за которым следует «AWG», например «12 AWG».

Используя список, который вы составили для стороны постоянного тока, сопоставьте выключатели на панели с пользователями постоянного тока. За исключением нескольких отставших, схема вашей системы постоянного тока должна оказаться в центре внимания. Но не забегайте вперед и не делайте предположений. Слишком часто автоматический выключатель был переназначен во время какой-либо прошлой реконструкции, или предыдущий владелец врезался в провод, чтобы получить питание для дополнительного элемента, такого как вентилятор. Единственный способ выяснить это — проследить каждый провод, чтобы увидеть, куда он на самом деле идет.

Отслеживание провода

Получив общее представление о вашей системе DC, пора приступить к работе. Сначала отключите все источники питания. Отключите питание от береговой сети, выключите любой инвертор и отсоедините его от батареи, отключите генератор и отсоедините положительные провода постоянного тока от батарей. Хотя вы работаете с цепями постоянного тока, эти действия отключат сторону переменного тока, если вы их перепутаете. Даже после того, как вы это сделали, НЕ ДУМАЙТЕ, что можно безопасно прикасаться к оголенным проводам, клеммам, шине и т. д.

Начните с источника и проследите каждый провод до конца. Основными проводами источника будут сверхмощные провода, идущие от ваших аккумуляторов к распределительному щиту, или, на небольших лодках, к шине. Этих проводов должно быть немного, они должны быть простыми и иметь гораздо большее сечение, чем те, которые выходят из панели/шины, потому что они обеспечивают ток для всех этих меньших проводов. Они могут проходить через селекторный переключатель перед панелью.

Шины или панели автоматических выключателей являются вторичным источником для большей части вашей проводки, где ток «распространяется» по мириадам меньших проводов ко всем пользователям на лодке. Надеюсь, на вашей панели будут метки на выключателях, которые дадут вам некоторое представление о том, куда идут эти провода. Возможно, вам придется перерезать хомуты, чтобы изолировать конкретный провод, находящийся в тугом жгуте. Не забудьте снова связать пучки, когда закончите. Провод, который вы отслеживаете, часто ведет в отверстие или кабелепровод, но его цвет должен отличать его на другом конце. Если нет, поместите помощника там, где, по вашему мнению, выходит провод. Потяните или осторожно потяните за конец, и, надеюсь, ваш помощник увидит, как он движется. Если нет, попробуйте тянуть вперед и назад, как качели.

Если вы просто не можете отследить провод, используйте вольтомметр (VOM) для проверки непрерывности (см. «Пять способов использования цифрового мультиметра», декабрь 2013 г.). Если вы получаете непрерывность, вы теоретически знаете, что провод, выходящий из отверстия, является тем же самым, что и входящий. В некоторых случаях провода, идущие к определенному оборудованию, могут указывать на «призрачную непрерывность» из-за заземления или других особенностей. Физическая трассировка провода является наиболее точным методом, особенно на старых лодках. Как только вы идентифицировали провод от его источника до его использования, вы можете пометить его и добавить на свою электрическую схему.

Маркировка и схематическое изображение

Прикрепите этикетки к проводам на каждом конце и в соответствующих местах по ходу провода. Это поможет при устранении неполадок позже. Купите этикетки или используйте качественную желтую или белую изоленту и напишите на ней качественным несмываемым маркером. Масло, жир и другие испарения в атмосфере лодки могут вызвать растворение клея на этикетках или даже хорошей изоленты.

Обычно лучше всего оборачивать ленту вокруг провода, приклеивая его к самому себе. Этикетки для канцелярских товаров для принтеров этикеток выглядят аккуратно, но я обнаружил, что клей на обратной стороне редко держится долго, и этикетки попадают в трюм. Также пометьте провода и компоненты на схеме. Вам, вероятно, придется перечислить и пронумеровать эти ярлыки рядом с соответствующим номером в кружке на компоненте. Это позволяет избежать беспорядка на диаграмме.

При трассировке проводов внимательно ищите проблемы, в том числе истирание изоляции, горячие точки, обозначенные коричневой или почерневшей изоляцией, небольшие выпуклости на изоляции (указывает на коррозию или перегрев внутри), запах горелой изоляции или корродированные клеммы. Обратите внимание на проблемы и устраните их, прежде чем снова использовать лодку. Если вы найдете незнакомый компонент, такой как диод, шунт или электромагнитный переключатель, спросите кого-нибудь или исследуйте эту часть, пока не узнаете, что она делает. Это нужно не только для точности; он будет обучать вас, позволяя вам легче диагностировать проблемы.

В старых лодках вы можете найти оборванные провода, когда владелец что-то удалил и отсоединил (надеюсь) провод питания от панели, но оставил его «на всякий случай». Если вы вытащите его, оставьте на его месте крепкую нейлоновую петлю, чтобы потом протянуть другой провод. Если вы оставите провод, пометьте его с обоих концов и убедитесь, что он обесточен. Запечатайте каждый конец, обмотав его изолентой, а затем намажьте «жидкой лентой» электрика по самой ленте, чтобы не допустить проникновения влаги и ленты на месте.

Вуаля! Конечный продукт

К тому времени, как вы закончите построение схемы системы постоянного тока, у вас будет четкое представление о том, какой должна быть ваша электрическая схема. Это хорошее время, чтобы перерисовать его перед запуском системы переменного тока. Системы переменного тока могут иметь более одного источника (береговое питание, генератор, инвертор). Если у вас особенно сложная задача, подумайте о том, чтобы нанять специалиста, сертифицированного ABYC, на час или два, который проведет вас через нее. На вашей диаграмме должно быть четкое различие между переменным и постоянным током, или вы можете сделать отдельную диаграмму для каждой системы. Обозначьте, что есть что, и сделайте очевидным, где два типа тока проходят близко друг к другу или могут быть перепутаны друг с другом. Сделайте по крайней мере одну копию, чтобы держать ее подальше от лодки, и храните бортовую схему в водонепроницаемом контейнере, например, в сумке на молнии. Если он очень большой, сверните его в трубу из ПВХ с двумя заглушками. Приклейте один, а другой используйте в качестве съемной крышки.

Создание схемы электрической системы — отличный зимний проект, который будет незаменим, если вы захотите установить что-то новое.

Пример схемы электропроводки для простой лодки

  • При составлении схемы электропроводки для ясности используйте очень большие листы бумаги.
  • Большинство лодок имеют положительные и отрицательные шины в местах соединения проводов.
  • Оборудование, сходящее с распределительного щита или щита, должно быть легко отслеживаемым.
  • На небольшой лодке наброски цепей на контуре лодки помогут вам найти провода позже.
  • Следующим шагом будет проследить проводку до комбинации приборов и соответствующих датчиков.
  • Начните с больших кабелей, ведущих от аккумуляторов к селекторному переключателю/шинам.

Реклама

Связанные статьи

Организуйте свою лодку с помощью гусениц для каяка

Гусеницы для байдарок, возможно, были изобретены специально для этих крошечных одноместных лодок, но они могут быть полезны на всех видах судов.

Подробнее

10 Самостоятельная установка лодки пошла не так

Одно дело сделать самому. Эти лодочные проекты — совсем другая история. Посмотрите 10 установок владельцев, которые вышли из строя.

Подробнее

Реставрация лодок: Возвращение к славе

Эти два участника BoatUS хорошо разбираются в проекте «сделай сам» и знают, что нужно для полной реставрации лодки. Вот результаты их преображения.

Подробнее

Темы

Нажмите, чтобы ознакомиться со статьями по теме

как самостоятельно установить и отремонтировать системы

Опубликовано: февраль 2014 г.

Автор

Том Нил

Технический редактор журнала BoatUS

Один из ведущих технических экспертов в морской индустрии, Том Нил, технический редактор журнала BoatUS, получил девять первых наград от Boating Writers International и является автором в популярной колонке журнала «Спросите экспертов». Его глубина технических знаний обусловлена ​​более чем 30-летним проживанием на борту различных лодок со своей семьей, путешествиями вдоль и поперек и, по сути, обучением тому, как устанавливать, ремонтировать и восстанавливать каждую бортовую систему самостоятельно. Юрист по образованию, большую часть своей карьеры Том был редактором и обозревателем в национальных журналах, таких как Cruising World, PassageMaker и Soundings. Он написал нашумевшие мемуары «Все в одной лодке» (McGraw Hill), а также «Путеводитель по круизам по Чесапикскому заливу», том. 1. В эти дни Том и его жена Мел с удовольствием путешествуют на своем Camano 41 Chez Nous 2006 года выпуска со своими внуками.

Журнал BoatUS — это преимущество членства в BoatUS

Преимущества членства включают:

  • Подписка на печатную версию журнала BoatUS Magazine

  • 4% возврата при покупках в магазинах West Marine или на сайте WestMarine.com

  • Скидки на топливо, временные промахи, ремонт и многое другое в более чем 1200 предприятиях

  • Скидки на круизы, чартеры, аренду автомобилей, проживание в отелях и многое другое…

  • Все всего за 25 долларов в год!

Присоединяйся сегодня

Мы используем файлы cookie, чтобы сделать посещение нашего веб-сайта более удобным и удобным для вас. Продолжая использовать наш веб-сайт, вы соглашаетесь с нашей политикой в ​​отношении файлов cookie.

Политика конфиденциальности и уведомление о сборе

Принимать

Жгут проводов: Полное руководство по индивидуальному заказу — Производитель жгутов проводов и кабельных сборок

 Жгуты проводов представляют собой систематическую связку электрических проводов, которые передают сигналы и питание в различные точки электрической системы. Соединение этих электрических кабелей выполняется с помощью хомутов, электронных лент, шнуровки и т. д.

Жгут проводов всегда проектируется в соответствии с применением или спецификациями электрической системы, в которой он необходим. За прошедшие годы было несколько разработок и вариантов использования жгута проводов.

Следующая отрасль промышленности использует множество жгутов проводов для своих решений; в том числе:

  • Автомобилестроение,
  • Медицина,
  • Телекоммуникации,
  • Акустика,
  • Электроника.

Во всех этих отраслях существуют особые потребности, связанные с конструкцией, условиями окружающей среды, электрической нагрузкой и т. д. Поэтому существует потребность в разработке кабельных жгутов по индивидуальному заказу для каждого применения.

Вместо того, чтобы подсоединять разные кабели через разные электрические точки, кабельный жгут может быть разработан только для системы.

Использование жгутов проводов по сравнению со свободными кабелями имеет множество преимуществ;

  • сокращение времени установки;
  • оптимальное использование пространства;
  • простота обслуживания;
  • Предотвращение коротких замыканий и защита от таких воздействий, как вибрация, влажность и истирание.

Давайте начнем наше путешествие, чтобы помочь вам создать индивидуальный жгут проводов с учетом всего этого.

Что тебе нужно??

ГЛАВА 2. Что нужно для изготовления собственного жгута проводов

  Прежде чем изготовить жгут электропроводки по индивидуальному заказу, первое и самое важное — это проект или схема электропроводки.

Эта схема поможет вам измерять провода, резать и зачищать провода, связывать кабели и т. д. В следующей главе мы более подробно рассмотрим использование схем жгутов проводов.

Помимо схемы, для изготовления жгута проводов потребуются следующие инструменты.

  • Кусачки: используются для резки проводов;
  • Инструмент для зачистки проводов: используется для снятия части изоляции кабеля;
  • Обжимные клещи/обжимные клещи с храповым механизмом: используются для затягивания клемм на зачищенных проводах;
  • Тепловая пушка: использует высокую температуру для усадки пластиковых трубок покрытия в тело кабеля;
  • Мультиметр: используется для проверки непрерывности и других параметров в проводном соединении;
  • Термоусадка: мягкий пластик, используемый в качестве покрытия для соединительных швов;
  • Провода: соединительные провода для прохождения сигнала/мощности от источника к нужному терминалу;
  • Клеммы: пластиковый корпус с токопроводящей головкой, контактирующей с оголенным/зачищенным проводом;
  • Стяжки-молнии: используются для аккуратного связывания жгутов проводов.

Данное оборудование варьируется при крупносерийном производстве жгутов проводов.

В настоящее время существуют полностью автоматические машины, которые берут на себя весь процесс, начиная с резки проводов, зачистки проводов, обжима и соединения клемм и т. д.

Вот почему мы в Cloom используем полностью автоматизированные машины для всех наших нестандартных жгутов проводов.

Как я уже говорил ранее, чтобы сделать собственный жгут проводов, у вас сначала должна быть электрическая схема.

Давайте подробно разберемся, зачем и как им пользоваться.

ГЛАВА 3: Как пользоваться схемой жгута проводов?

  Принципиальная схема/схема очень важна для успешного изготовления пользовательского жгута проводов.

Все, что вам нужно настроить в своем жгуте проводов, зависит от хорошо продуманной схемы подключения.

Обратите внимание, электрическая схема полностью отличается от принципиальной схемы.

Схема соединений показывает физическую схему соединения, в отличие от принципиальной схемы.

Однако он также использует абстрактные символы для представления некоторых компонентов.

По схеме жгута проводов вы можете сказать, насколько сложным или чистым будет ваш индивидуальный жгут проводов.

В идеале схема каждого жгута проводов должна иметь следующее;

  • Компоненты с символами,
  • Оптимальное позиционирование,
  • Позиции сращивания и цвета проводов.

Все, что вы видите на схеме жгута проводов, представляет собой то, как и как будет выглядеть жгут проводов.

Если у вас нет схемы подключения, вам необходимо проконсультироваться со специалистом, чтобы разработать идеальную схему подключения для вашего приложения.

Это видео будет полезной ссылкой:

После того, как вы подготовите электрическую схему и готовые компоненты, это возможные типы жгутов, которые вы можете сделать, поэтому обратите внимание на их идентификацию.

ГЛАВА 4: Типы жгутов проводов

  Два основных фактора определяют тип жгута проводов.

Во-первых, приложение, во-вторых, окружение. Основываясь на этих двух факторах, можно сделать 3 типа жгута проводов.

Они включают в себя:

жгут проводов – открытый пучок:

в этом типе жгута проводов кабели крепятся к разъемам и наконечникам и соединяются в жгуты с различными разъемами с помощью пластиковых стяжек или вощеной шнуровой бечевки.

жгут проводов — закрытый пучок:

Провода связаны в оболочку, такую ​​как натянутая трубка в оплетке, оплетка из номекса или нейлона, или, в некоторых случаях, металлическая оплетка.

Водонепроницаемые привязи:

Ноги покрыты трубками, например, неопреновыми. Соединения между ножками и корпусами соединителей отлиты из такого материала, как уретан или резиновые смеси.

В некоторых случаях используются трубки и молдинги из ПВХ.

Свернуто из журнала CONNECTOR SPECIFIER.

Хватит теории, приступим к делу. Вы можете следовать приведенным ниже инструкциям и общим ссылкам, чтобы настроить прицеп, автомобильную стереосистему и жгут проводов двигателя.

ГЛАВА 5: Как заказать жгут проводов прицепа?

жгут проводов — Шаг 1:

Чтобы изготовить специальные жгуты проводов для прицепа, сначала необходимо разработать предполагаемую конструкцию на основе геометрических и электрических требований прицепа. Этот дизайн должен быть представлен на бумаге, чтобы вы могли легко сослаться на него.

жгут проводов – Шаг 2:

После того, как вы положили конструкцию, вы нарезаете провода на желаемую длину с помощью станка/резака для проволоки.

жгут проводов – Шаг 3:

При проектировании жгутов проводов для прицепа, которые обычно закрепляются на тягаче, необходимо учитывать требования прицепа; Это включает в себя питание рабочих огней на контейнере, которые являются поворотными, задними, стоп-сигналами, стояночными и стоп-сигналами, а также другими электрическими частями прицепа в зависимости от прицепа. Обратите внимание на этот упомянутый процесс, чтобы убедиться, что тягач полностью контролирует электрические элементы контейнера.

жгут проводов — Шаг 4:

При покупке проводов для специального жгута проводов прицепа вы должны убедиться, что ваши кабели выдерживают огонь, истирание, вибрации, коррозию и экстремальные температуры. Один из способов обеспечить это — приобрести термоусадочные манжеты, оцинкованные зажимы для проводов, чтобы сделать провода прочными, и хомуты, чтобы упаковать кабели вместе.

жгут проводов — Шаг 5:

После того, как вы узнали электрические требования прицепа и получили подходящие провода, выполните соединения с направляющими огнями, чтобы вы могли работать с одним видом (схемой) за раз. Подсоедините разъемы на одном конце жгута проводов к предназначенной для него части на тягаче, а другой конец соответственно к фонарям прицепа.

жгут проводов — Шаг 6:

После выполнения всех необходимых подключений вы убираете провода с помощью зажимов, хомутов и хомутов, о которых говорилось ранее, чтобы кабели не болтались во время движения. Наиболее целесообразно скрепить провода вместе с помощью хомутов, удерживающих их в одном месте.

жгут проводов — Шаг 7:

Проверьте жгут проводов. Если у вас возникнут какие-либо проблемы, вы можете обратиться к этому видео, чтобы устранить их.

Перейдем к автомобильным магнитолам.

ГЛАВА 6: Как сделать специальный жгут проводов для стереосистемы?

  Жгут проводов стереосистемы предназначен для передачи аудиосигналов.

Шаг 1

Чтобы сделать собственный жгут проводов для стереосистемы, необходимо учитывать порт стереосистемы и его контакты. Проверьте штифты в нем и узнайте каждый из гвоздей; Это варьируется от стерео к стерео, поэтому лучше всего, если вы будете искать свое конкретное радио в Интернете, чтобы узнать функции каждого контакта.

Шаг 2

Получив это, вы получите провода, подходящие для передачи звука. Количество кабеля, которое вы получите, зависит от количества контактов в порту и расстояния, на котором подключен жгут проводов.

Шаг 3

Затем вы получаете разъем с контактами, соответствующими порту стереосистемы. Припаяйте провода соответственно к этим контактам, следя за тем, чтобы контакты не касались друг друга в процессе; Этого можно добиться, изолируя каждое соединение куском термоусадки.

Шаг 4

После успешного припаивания проводов ко всем необходимым штырькам, следующее, что нужно сделать, это получить гнезда A/V. Их можно приобрести в магазинах электротоваров. Припаяйте провода к розеткам аудио/видео шнуров соответствующим образом, отметив, что внешний металл аудио/видео разъема опасен, а внутри положительный.

Шаг 5

После этого с помощью мультиметра убедитесь, что все соединения затянуты и подключены.

Шаг 6

Убедившись в правильности и работоспособности соединений, сделайте соединения прочными и долговечными, расплавив пластик на каждом звене с помощью клеевого пистолета. После этого перепроверьте соединения, чтобы убедиться, что они работают с мультиметром.

Шаг 7

Наконец, свяжите проволоку с помощью проволочных хомутов, чтобы сделать ее прочной и аккуратной. Ваш индивидуальный жгут проводов для стереосистемы готов.

Шаг 8

Проверьте жгут проводов. Если у вас возникнут какие-либо проблемы, вы можете обратиться к этому видео, чтобы устранить их.

В последний проект DIY, жгут проводов двигателя; Это может быть довольно сложной задачей, но мы верим в вас.

ГЛАВА 7: Как сделать специальный жгут проводов двигателя?

  Изготовление специального жгута проводов двигателя зависит от рассматриваемого двигателя и функции, которую он должен выполнять. Это определяет структуру жгута проводов.

Шаг 1

Выделите функцию жгута проводов в двигателе. Затем важно составить план и перечислить необходимые детали и материалы.

Характеристики проводов также зависят от двигателя и функций, которые должен выполнять жгут проводов.

Шаг 2

В основном, для проводки двигателя всегда используются реле. Вы начинаете с прикрепления проводов к реле соответственно. После подключения реле вы монтируете реле, а затем создаете переключатель и соответственно прокладываете жгут переключателя от реле к месту расположения переключателя.

Шаг 3

После подключения переключателей проложите проводку к части двигателя и выполните там соответствующие подключения.

Шаг 4

После того, как все соединения выполнены, убедитесь, что соединения работают, используя средство проверки непрерывности.

Шаг 5

После этого скрепите провода скотчем, чтобы они были прочными и устойчивыми; Это может быть достигнуто с помощью различных средств, таких как использование проволочных или электрических ремней. Склеив их вместе, закрепите жгут проводов вдали от движущихся частей двигателя.

Шаг 6

Проверьте свой жгут проводов, и если у вас возникнут какие-либо проблемы, вы можете обратиться к этому видео для устранения неполадок.

Понятно, да?

Если вам интересно, то именно так наши специалисты в Clom изготавливают индивидуальные решения для жгутов проводов для компаний по всему миру.

ГЛАВА 8: Как мы настраиваем жгуты проводов в Clom?

  Чтобы настроить жгут проводов в соответствии с вашими приложениями, наши специалисты по проектированию тщательно выполняют следующие шаги.

  • Мы понимаем специфику вашей системы и применение жгута проводов; Это поможет нам определить тип проводов, вид изоляции, используемые разъемы и так далее.
  • Мы получаем ваш подробный чертеж электрической системы, которая будет подключена. Наши специалисты по проектированию также могут сделать для вас профессиональный чертеж схемы электропроводки.
  • Используя самое современное оборудование и технические знания, мы разрабатываем прототип набора жгутов проводов для желаемой системы в соответствии с приложениями, сопротивлением и другими особенностями.
  • Мы проверяем точность, эффективность и функции жгута проводов с помощью современной испытательной доски.
    Таким образом, для любого приложения, которое может вам понадобиться, создаются решения только A+.

Компания Cloom, ваш самый надежный производитель жгутов проводов и кабельных сборок, обладает профессиональным опытом и новейшими технологиями для производства отличных жгутов проводов, изготовленных по индивидуальному заказу.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
