Электрический теплый пол своими руками: виды, выбор, стоимость

Зима, конечно, прекрасное время года, мороз, солнце, снег…но в доме хочется в это время уюта и тепла. А теплый пол дает именно это ощущения и потому, наверное, становится все более популярным. Подогревать пол можно при помощи нагретой воды или используя различного рода электрические нагреватели. Они могут быть разными — кабельными, пленочными или стержневыми, но имеют одно общее название — электрический теплый пол.

Система достаточно сложна, а в некоторых случаях громоздка, но вполне может быть реализована и неспециалистом. Так что, если вы хотите, можете сделать электрический теплый пол своими руками. Понадобится только время, чтобы разобраться в деталях, а также некоторая сумма денег. Сколько конкретно — сказать невозможно: слишком много разных компонентов и составляющих, которые должны связываться с параметрами ваших помещений.

Нагревательные элементы — только часть системы. Но сразу можно сказать, что самые дешевые — резистивные кабели, чуть дороже стоят маты из них. Саморегулирующиеся или «умные» кабели стоят дороже раза в два, но имеют несомненное преимущество — они не бояться перегрева и сами регулируют количество тепла, которое выделяют (без управляющего элемента). Самые дорогие — инфракрасные теплые полы, причем в обоих вариантах: и пленочные (чуть дешевле) и стержневые. Но инфракрасное излучение очень полезно, так что многие несмотря на высокую цену выбирают именно этот вариант.

Меньше всего стоят резистивные кабели для теплого пола (одножильные чуть дешевое, двухжильные — чуть дороже)

Выбирать тип нагревательного элемента нужно также исходя из способа укладки, а он может быть двух видов: «мокрый» — под стяжку, и «сухой» — без необходимости использовать раствор. Из электрических теплых полов «сухим» способом укладывается только инфракрасный пол из пленки. Потому пленочный электрический теплый пол своими руками делают чаще других. Его укладывать проще и быстрее всего: если черновой пол у вас ровный, в одной комнате среднего размера можно сделать подогрев за один/два дня (зависит от трудоемкости укладки напольного покрытия). Все остальные электрические нагреватели для пола предусматривают использование стяжки, или плитки, уложенной на специальный клей (для пленочного пола такой вариант — самый худший) и эксплуатировать их можно не менее чем через месяц после укладки.

Устройство электрического теплого пола

Теперь подробнее рассмотрим из каких частей состоит  система.  Обязательными являются несколько частей:

Это далеко не все части «пирога», а только обязательные его элементы. Строго говоря, электрический теплый пол будет работать и без терморегулятора с датчиками, но тогда он будет неэкономичным и будет достаточно большая вероятность того, что из-за несвоевременного отключения система перегреется и перестанет работать. Специалисты утверждают, что даже самый дорогой терморегулятор (программируемый электронный с возможностью управления через компьютер) окупится за первый сезон отопления. Так что, наверное, это тоже обязательный элемент системы.

Порядок работ

Чтобы принять решение: хотите или нет вы электрический теплы пол, необходимо представление об объемах работ, которые предстоят. Вот коротко что необходимо:

      1. На ровный черновой пол желательно дополнительно уложить теплоизоляцию. Она служит для уменьшения расходов на отопление: меньше тепла уходит в расположенные ниже помещения или в грунт. Причем теплоизоляция располагается не только на полу.
      2. По периметру стен раскатывают ленточный утеплитель шириной порядка 10 см. Кроме того, что он уменьшает потери тепла через стены и фундамент, он также компенсирует расширение теплого пола при повышении температуры. Вместо ленточного утеплителя вдоль стены можно установить нарезанный на полосы листовой пенопласт, или другой подобный материал (это более дешевое решение).

        Пирог электрического теплого пола. При устройстве водяного подогева под плитку не потребуется только терморегулятор и датчик температуры, остальная структура аналогична

      3. На утеплитель под электрические нагреватели советуют расстелить еще и теплоотражающую подложку. Она отразит значительную часть тепла, идущего вниз обратно в помещение. Это достаточно эффективная мера, но материал нужно подбирать с учетом особенностей используемого нагревательного элемента. Если схема установки электрического теплого пола подразумевает стяжку (кабели, кабельные или стержневые маты), использовать нужно металлизированный материал, а не фольгированный. Фольга делается из алюминия, а он в стяжке разрушается за несколько недель. Если схема сборки «сухая» (пленочный теплый пол), то тут можно уложить любой материал, в том числе и фольгированный или саму фольгу.
      4. На теплоизолятор (с теплоотражающим слоем или без него) укладывается греющий элемент, концы кабелей заводятся на монтажную коробку терморегулятора и подключаются к соответствующим контактам.
      5. Проводят тестовое подключение системы — проверяют, не повредились ли во время монтажа электрические нагреватели пола.
      6. Если все работает нормально (все греется, нет постороннего запаха или искр), можно или делать стяжку (положив при необходимости под раствор армирующую полимерную сетку), укладывать на клей плитку, твердое напольное покрытие, делать сухое основание из фанеры или другого листового материала под мягкое напольное покрытие.

      Это все этапы, которые необходимы, чтобы изготовить электрический теплый пол своими руками. Не самая простая задача, но достаточно реальная.

      Типы нагревателей

      Для подогрева пола с помощью электричества используют две технологии: конвекционную и инфракрасного излучения.

      Инфракрасные теплые полы

      В инфракрасных греющих элементах находится карбон, который и излучает тепло в ИК диапазоне. Инфракрасные теплые полы могут быть выполнены в виде пленок или стержневых матов. Несмотря на то, что оба используют карбон, они устанавливаются по-разному: для пленок используется «сухая» установка, для стержневого пола — «мокрая» — со стяжкой или под плитку с клеем.

      Инфракрасные нагреватели для электрического подогрева пола

      Что у них общее, так это достаточно сложное электрическое соединение. Для того чтобы покрыть требуемую часть поверхности пола используют несколько полос инфракрасных пленок или стержневых матов. Причем по определенным их можно правилам нарезать из одного рулона. Вот соединение кусков в единую электрическую схему и является самой сложной и ответственной частью монтажа.

      Производители позаботились о том, чтобы все было проще: в комплекте с нагревателем идут обжимные контакты, пластины изоляции и подробное руководство. Большинство серьезных фирм выпустило также видео-ролики о том, как правильно укладывать и соединять электрические полы их производства.

      Соединение полос инфракрасных пленок — самая сложная часть установки

      Нужно заметить, что эти обжимные контакты устанавливаются несложно, но если вы умеете паять, можно соединить все при помощи пайки — это более надежный способ.

      Теперь о формах выпуска. Инфракрасные греющие пленки для пола выпускаются шириной 50 см, 80 см и 1 м. Есть наборы разной длины: от 70 см до 15 м в одном рулоне. Карбоновые стержневые инфракрасные маты бывают пока одного размера 82-83 см шириной. Длина одного рулона от 1 м до 12 м. Располагать полосы пленки или мата нужно встык или с некоторым расстоянием между ними (до 10-15 см), но ни в коем случае нельзя допускать перекрытия одного куска другим.

      Инфракрасные пленки могут быть шириной 50см, 80см и 100см

      Кабельные нагреватели (конвекционный тип обогрева)

      Нужно сказать, что кабельный подогрев пола в Европе используется уже лет 50. На рынке представлено  значительное количество европейских производителей, имеющих очень хорошую репутацию. Многие из них дают на свои изделия (греющие кабели и маты) гарантию от 7 до 15 лет, а заявленный срок эксплуатации вообще 20-50 лет. Кабельные теплые полы выпускаются двух видов:

      Что лучше? Особой разницы в параметрах нет, но маты укладываются в разы быстрее. Ведь чтобы уложить кабель, закрепить нужно по определенной схеме всю необходимую длину через каждые 30-50 см, а на поворотах еще чаще. Это занимает много времени.  Если использовать крепежные планки, дело продвигается быстрее, но планки тоже нужно крепить.

      В случае с матами их просто раскатывают на чистый черновой пол (можно на старую плитку). В том месте, где нужно повернуть (обычно у противоположной стены) оставляя кабель целым, сетку подложки разрезают, и разворачивают мат в нужном направлении. Так застилают все пространство. На всю процедуру уходит несколько десятков минут, в то время, как с укладкой кабеля (десятки и сотни метров) приходится возиться часами.

      Укладываются маты из греющего кабеля намного быстрее. Именно такой способ подогрева полов популярен в Европе

      Теперь о типах греющих кабелей. Их два: резистивные и саморегулирующиеся. Самые дешевые — резистивные. Это просто проводник (или два) в защитной оболочке. Но материал для проводника отличается, от тех, которые используются в обычных электрических кабелях. Там основная задача — провести ток без потерь, в том числе и на нагрев. В греющих кабелях цель иная — получить как можно больше тепла. Потому и материал другой.

      Резистивные кабели бывают одножильными и двухжильными. Одножильные дешевле примерно на 10-20%, но укладывать их чуть сложнее: заводить на терморегулятор требуется два конца кабеля, а это усложняет задачу. При укладке двухжильных подключать нужно только один конец,  к тому же они создают электромагнитные поля меньшего напряжения.

      Саморегулирующиеся провода могут изменять количество выделяемого тепла в зависимости от собственной температуры

      Саморегулирующиеся кабели — это, строго говоря, не кабели вовсе, а металло-полимерная матрица. Состоят они из двух токопроводящих жил, между которыми расположен полимер. Именно этот полимер и выделяет тепло. Их  главное достоинство состоит в том, что они могут самостоятельно регулировать количество выделяемого тепла на каждом участке своей длины.

      Все дело в том, что сопротивление полимера сильно зависит от его температуры: чем выше температура, тем выше сопротивление. Когда участок кабеля нагревается, возрастает сопротивление полимера, уменьшается проходящий через него ток и, соответственно, количество выделяемого тепла тоже снижается. Перегретый участок пола приобретает нормальную температуру.

      Это свойство позволяет передвигать мебель после укладки кабельного теплого пола, и не бояться его перегрева (если использован резистивный кабель, такого делать нельзя, иначе он перегорит).

      Поговорим чуть подробнее о кабельных матах для подогрева теплого пола. Они изготавливаются из одножильных и двухжильных резистивных кабелей. Разница в цене приблизительно такая-же — 10-20% (одножильные дешевле). Ширина рулона 45-50 см. Длина одного комплекта — от 70 см до 20-36 метров.

      Расчет электрического пола

      Чтобы определиться с требуемой мощностью подогрева, нужно знать несколько параметров:

      • Какую роль будет выполнять теплый пол. Если это только больший уровень комфорта, то на один квадратный метр отапливаемого пола берут примерно 150 Вт мощности. Если теплый пол — единственная отопительная система, то требуется уже 220 Вт на каждый квадрат.
      • Назначение помещения и его расположение. Например, в спальнях берут не 150 Вт/м2, а 180 Вт/м2, в ванных вообще считают по 200 Вт/м2. Но если та же гостиная, для которой по норме требуется 150 Вт/м2 имеет две или три наружных стены, то лучше в ней уложить более мощный кабель/мат/пленку.
      • Тип помещение, которое находится внизу. Если это другая квартира, вам достаточно расчетной мощности, но если это неотапливаемое помещение, подвал или вообще грунт, то кроме более толстого слоя теплоизоляции вам потребуется более мощный подогрев. Электрический теплый пол на балконе требует вообще максимальных мощностей — это самое холодное помещение, особенно, если внизу под вашим балконом нет даже элементарного утепления. При этом не бойтесь «переборщить» — ведь будет стоять терморегулятор, на котором вы выставите ту температуру, которую пожелаете, а не будете ходить по обжигающему полу. Но если мощности будет недостаточно, то и термостат не поможет: пол останется холодным.

      Но это еще не все. Общая мощность рассчитывается исходя из отапливаемой площади, а это далеко не все помещение. Из паспортной площади комнаты вычитаете размеры мебели, которую передвигать не собираетесь, крупногабаритной техники и сантехнических устройств. Кроме того, что некоторые обогреватели боятся перегрева (резистивные кабели и маты, а также инфракрасные пленки), просто неразумно тратить средства на подогрев шкафа, дивана или стиральной, машины. Оставшаяся площадь и будет отапливаемой.

      Терморегулятор для теплого пола экономит деньги во время эксплуатации

      Теперь можно прикинуть общую потребляемую мощность для обогрева пола в помещении: берете выбранную номинальную мощность, умножаете на обогреваемую площадь.  И хотя цифры обычно получаются приличными, это совсем не значит, что именно столько будет отматывать ваш счетчик постоянно, каждый час. Тем и хороши термостаты, что они экономят деньги: они включают электрические нагреватели в работу только тогда, когда их температура оказывается ниже заданной на 1°С. При хорошей теплоизоляции, ваш пол будет потреблять 30-40% от расчетной мощности. Потому так важно изготовляя электрический теплый пол своими руками, достаточное внимание уделить теплоизоляции.

      Подключение электрического пола

      Монтаж электрического теплого пола начинается с определения места, где будет установлен термостат. Чаще всего его располагают на одной из стен, недалеко от розетки. Если суммарная мощность нагревательных элементов выше 3 КВт, обязательна установка УЗО. В принципе, даже при меньшей мощности, такое устройство не помешает: безопасность превыше всего. Потому электропитание сначала заводят на автомат, а потом выводят его к термостату.

      При монтаже электрического пола первым делом устанавливаем термостат

      Терморегуляторы (термостаты) бывают двух видов: накладные и врезные. Врезные отлично встраиваются в стандартную монтажную коробку и в смонтированном виде выглядят совсем неплохо. Внешний вид накладных далек от идеала, но их чаще ставят или в отдельных помещениях, отведенных под отопительное оборудование, или прячут вместе с УЗО в специальный шкаф. Это, кстати хорошая идея, если у вас есть маленькие дети: их очень привлекают всякие ручки/кнопки, и лучше все спрятать за закрывающейся дверцей.

      Если выбрана врезная модель термостата, под монтажную коробку в стене вырезают отверстие, устанавливают туда монтажную коробку. Заводят электропитание, концы изолируют и к термостату  пока не подключают. От коробки вниз, к полу, прокладывают штробу, в которой будут располагаться провода от электрического пола и гофрированная труба, в через которую заводится датчик температуры пола. Штроба продолжается и по полу на расстояние 50 см от стены — именно тут и будет находиться датчик, а гофра нужна для того, чтобы в случае необходимости заменить поломанный датчик, не разбирая всей конструкции.

      Гофру закрепляют в штробе на полу, вторым концом заводят на монтажную коробку и тоже фиксируют. Вставляют туда датчик (из монтажной коробки опускают на собственном проводе). После того, как вы увидели, что датчик появился с другой стороны гофры, его нужно чуть подтянуть обратно, а открытый край трубы заделать изолентой или пенопластовой пробкой — чтобы не попал туда раствор. Установив датчик, провода от него подключаете к соответствующим клеммам на обратной стороне корпуса терморегулятора.

      Один из вариантов подключения проводов к термостату

      Следующий шаг — укладка в штробу и подключение кабелей от электрических нагревателей пола. Их также подключают к клеммам на термостате. И только после этого можно подключать питающие провода. И делать это должен электрик. Электрическая часть — единственное, что при монтаже теплого пола нежелательно делать самостоятельно. Все-таки лучше пригласить специалиста. Собственно на этом подключение электрического теплого пола закончено. Дальше нужно проверить работу системы (включить ее на некоторое время) и, если все в норме, приступать к следующему этапу — заливать стяжку, укладывать на клей плитку, или, если используется пленочный теплый пол, сразу укладывать на подложку ламинат, паркет или доску пола.

      Заземление

      Любой электрический прибор — источник потенциальной опасности. Тем более, если электричество проходит по полу, где часто может присутствовать вода. Как сделать электрический тёплый пол в ванной безопасным? Выбрать нагревательные элементы в хорошей защитной оболочке и подключить защитное заземление. Заземление не помешает и в других помещениях — случаи бывают разные, а современные нагреватели для теплых электрических полов обязательно имеют защитную металлическую оболочку. Так что все, что нужно — это подключить эту оболочку к специальной клемме на щитке.

      Как сделать заземление в частном доме

      Если ваш теплый пол не имеет защитной оплетки — поверх нагревательных электрических элементов укладывают металлическую сетку, соединяют ее проводами в единую конструкцию и потом подключают к защитной шине. Такая сетка еще и придаст полу дополнительную жесткость, что тоже не помешает. Ведь толщина электрического теплого пола не очень большая — порядка 3-5 см (без учета толщины теплоизолятора).   И с сеткой механическая нагрузка будет распределяться равномернее.

      Если теплый электрический пол укладываете в частном доме, то для него нужно делать отдельный контур — так безопаснее.

      Итоги

      Электрический теплый пол своими руками сделать реально. Главное — определиться с типом нагревательного элемента, который вас больше устраивает по каким-то параметрам, а потом просто следовать инструкции. Их сегодня множество в текстовом и видео формате: есть ролики от фирм-производителей, а есть от всяких школ ремонта.

      как лучше устроить своими руками?

      Краткое содержание

      • 1 Электрический кабельный теплый пол
      • 2 Монтаж электрического кабельного пола
      • 3 Водяное напольное отопление в ванной комнате
      • 4 Монтаж водяного теплого пола в ванной
      • 5 Видео: Монтаж теплого пола под плитку

      Во время ремонта появляется закономерный вопрос: как сделать теплый пол в ванной? В большинстве случаев в этом помещении в качестве напольного покрытия применяется плитка, что нужно учитывать при установке системы обогрева. Также необходимо помнить, что в ванной комнате присутствует высокая влажность, что может негативно сказаться на работе нагревательных элементов.

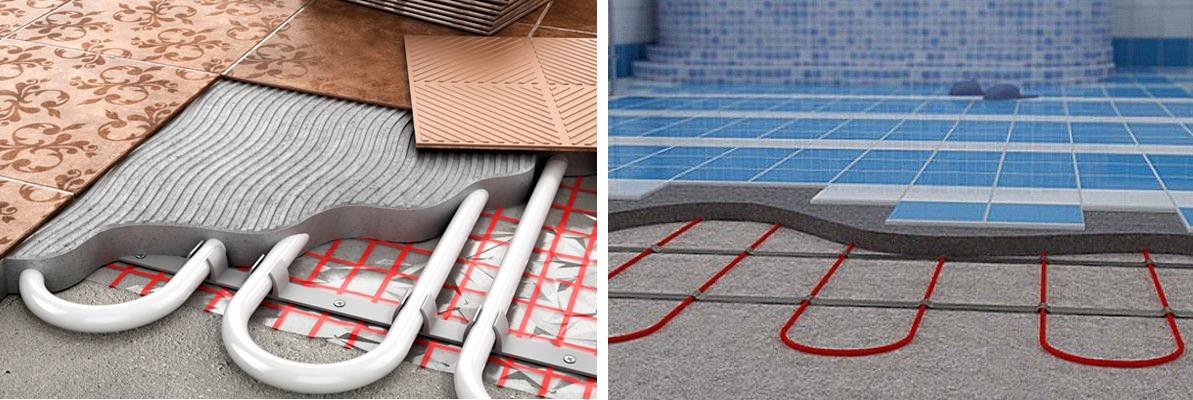

      Водяной обогрев пола в ванной

      Электрический кабельный теплый пол

      Электрический теплый пол в ванной, для установки которого используются кабели в качестве нагревательных элементов, имеет много преимуществ. Такая система отличается высокой эффективностью, надежностью и простотой монтажа.

      Процесс монтажа электрического теплого пола под плитку

      При установке теплого пола своими руками под плитку используется одножильный или двужильный кабель. Его прикрепляют к подготовленному основанию, образуя витки. Между ними должно быть оптимальное расстояние, которое предварительно рассчитывается.

      Данное значение зависит от мощности нагревательных элементов и площади помещения. Установка кабеля происходит по нескольким схемам – в форме змейки, спирали.

      Чтобы не допустить ошибки при установке кабеля своими руками под плитку, можно использовать специальные маты. Они представляют собой конструкцию, которая состоит из плоской сетки и системы кабелей. Для установки таких нагревательных элементов не нужно рассчитывать шаг между витками или беспокоится о закреплении отдельных элементов.

      Также для фиксации матов достаточно небольшого слоя плиточного клея. Кабельный теплый пол устанавливается с применением толстой цементно-песчаной стяжки, что значительно уменьшает высоту помещения.

      [ads-mob-1][ads-pc-1]

      Монтаж электрического кабельного пола

      Устройство теплого пола своими руками в ванной комнате с применением нагревательных матов кабельного типа происходит по определенной схеме. Она подразумевает:

      • Устройство теплого пола под плитку своими руками подразумевает предварительную подготовку поверхности. Нужно удалить старое напольное покрытие, устранить значительные дефекты. При наличии больших неровностей заливают тонкий слой цементно-песчаной стяжки. Схема устройства теплого пола с помощью кабеля
      • Электрический теплый пол в ванной укладывается на теплоизоляционную подложку, которая повышает эффективность работы всей системы. Лучше всего использовать пенофол. Это теплоизоляционный материал рулонного типа, который имеет фольгированное покрытие. Его укладывают на всю поверхность пола, а стыки между полосами герметизируют своими руками при помощи скотча.
      • Теплый пол в ванной комнате укладывается на всю поверхность, кроме участков, где будет размещаться душевая кабина или ванна. Монтаж нагревательных матов своими руками происходит по направлению к месту установки терморегулятора от любого дальнего угла. Данные элементы можно резать, но нужно следить за тем, чтобы не повредить кабель. При установке нагревательных матов под плитку недопустима их укладка в два слоя. Также важно следить за тем, чтобы между соседними кабелями было расстояние не меньше 5 см, а до стен – минимум 10 см. Нагревательный кабель для теплого пола
      • Устройство теплого электрического пола под плитку подразумевает присутствие в системе терморегулятора. Он устанавливается на стене в отверстие, которое делают при помощи дрели со специальной насадкой. При выборе места монтажа терморегулятора следует учитывать возможность подключения термодатчика и проводов от сети.
      • Между витками нагревательного кабеля устанавливается датчик температуры. Его укладывают в гофрированную трубку, которая защищает от негативного воздействия, создаваемого стяжкой и напольным покрытием. Датчик температуры ведут к терморегулятору через предварительно прорубленную штробу в стене.
      • Измеряют рабочее сопротивление кабеля, которое должно полностью соответствовать тому, которое указано в паспорте изделия. Максимальное отклонение от нормы – 10%. Типы кабельного пола
      • Место укладки датчика температуры фиксируют плиточным клеем и ждут, пока он высохнет.
      • Концы кабеля подключаются к терморегулятору по схеме, которая обозначена в паспорте устройства. Также к нему присоединяют питающуюся от сети проводку.
      • Устройство теплого пола под плитку подразумевает применение специального клея, который предназначен для монтажа данного напольного покрытия.
        Раствор готовят согласно указанным на упаковке пропорциям. Плиточный клей наносят специальным шпателем, устраняя возможные пустоты или щели. Толщина слоя из раствора – 10 мм.
      • На еще влажный клей укладывают плитку. Эксплуатацию системы можно начинать после полного высыхания раствора. Этот термин указан производителем на упаковке.

      Водяное напольное отопление в ванной комнате

      Водяной теплый пол в ванной имеет множество преимуществ. В первую очередь – это экономически выгодный тип отопления. Для его нормального функционирования не нужно электричество. Источником тепловой энергии может выступать централизованное отопление или обычный котел, который работает на газе или твердом топливе.

      Водяной теплый пол представляет собой сложную систему, которая состоит из трубопроводов. Их устанавливают по всей поверхности пола по определенной схеме. По трубопроводам циркулирует выбранный теплоноситель. Для эффективной работы системы в ее состав включают насос. Он обеспечивает циркуляцию теплоносителя при любых условиях.

      Вариант укладки труб теплого водяного пола в ванной

      Недостатком такого теплого пола под плитку считается сложность его установки. Очень важно произвести укладку трубопроводов и их подключение к системе согласно всем требованиям. Если не сделать этого, большая вероятность того, что система вовсе не будет функционировать. Также для монтажа водяного теплого пола нужно заливать толстую цементно-песчаную стяжку.

      Монтаж водяного теплого пола в ванной

      Получить эффективный теплый пол в ванной комнате своими руками очень просто, если придерживаться следующей инструкции:

      Как должен быть осуществлен монтаж водяного теплого пола
      • Демонтируют старое напольное покрытие до самого основания. Важно получить ровную поверхность. Величина перепадов по высоте – не больше 1 см. При наличии значительных неровностей рекомендуется залить тонкий слой стяжки.
      • На поверхность пола укладывают гидроизоляционную пленку. Ее закрепляют при помощи обычного скотча.
      • По периметру ванной комнаты укладывается демпферная лента. Она позволит компенсировать тепловое расширение бетонной стяжки при нагреве.
      • На пол укладывают теплоизоляцию. Для квартир можно использовать пенофол с фольгированным покрытием, которое должно быть обращено кверху. Если под ванной комнатой размещается неотапливаемое помещение или грунт, тогда лучше всего применить минераловатный утеплитель или экструдированный пенополистирол толщиной не меньше 50 мм. Также существуют специальные подложки для водяного теплого пола, которые оборудованы канавками для монтажа трубок с теплоносителем. Схема конструктивных элементов и оборудования водяного теплого пола
      • На подготовленное основание укладывается армирующая металлическая сетка.
      • Производится установка труб по выбранной схеме. Нужно избегать перегибов или острых углов, которые будут препятствовать нормальной циркуляции теплоносителя. Шаг между витками трубопровода должен составлять 10-30 см. Это значение зависит от площади помещения, необходимой мощности теплого пола и характеристик теплоносителя. Монтаж водяного контура должен проводиться одним отрезком трубопровода. Использовать несколько кусков недопустимо, поскольку места соединения будут слабым местом системы, где возможна утечка теплоносителя.
      • Трубопровод крепится к арматурной сетке при помощи пластиковых хомутов с шагом 1 м.
      • Конец контура подсоединяется к коллектору, к которому также подключается теплоноситель. Он предназначен для регулировки температуры системы. Устройство водяного тёплого пола с бетонной стяжкой
      • После установки всех составляющих системы происходит ее испытание. Для этого в трубопроводы подается теплоноситель под давлением 5 бар на протяжении суток. Если нет утечек, можно приступать к следующему этапу работ.
      • Производится заливка цементно-песчаной стяжки под плитку. Ее толщина должна составлять 3-5 см. Делать ее более тонкой или толстой не следует, поскольку в этом случае теплый пол не сможет эффективно функционировать.
      • После затвердения стяжки приблизительно через 3-5 дней можно приступать к укладке плитки при помощи специального клея.

      Полностью готовый теплый пол в ванной комнате данного типа можно эксплуатировать только через 5-7 дней.
      [ads-pc-2][ads-mob-2]

      Видео: Монтаж теплого пола под плитку

      Сергей

      [email protected] | + posts

      Главный редактор сайта. Профессиональный печник со стажем 8 лет.

      Теплый пол — электрический | Danfoss

      Электрическое отопление

      Что такое общее отопление?

      Полное отопление, также называемое первичным отоплением, означает, что электрический подогрев пола используется как единственный источник тепла в доме. Электрические теплые полы — это эффективная система отопления, которая может легко обогреть ваш дом как единственный источник тепла. Электрическая система полного отопления предназначена для покрытия общих потерь тепла и обеспечения полного обогрева.

      Греющие кабели DEVIflex™ / ECflex для внутренних помещений обычно укладываются в нижнюю часть железобетонного слоя толщиной не более 5 см.

      Существуют ли ограничения на то, какую мебель я могу поставить поверх моей системы подогрева пола?

      Теплый пол основан на неограниченном количестве производимого тепла. Если его ограничить, это может вызвать «горячие точки» и, в худшем случае, обесцветить пол. Такие вещи, как кресла-мешки, матрасы, уложенные прямо на пол, могут вызвать проблемы. Любой объект, который позволяет воздуху двигаться под ним, в порядке.

      Как долго нагревается система отопления?

      Это зависит от различных факторов, таких как:

      • Какая система была установлена ​​и где (под плиткой или в перекрытии)?
      • Тип уложенной стяжки?
      • Глубина стяжки пола?

      Время прогрева может составлять от 30 минут для внутреннего нагревательного мата, уложенного под плитку, до 5–7 (или более) часов для системы хранения в плите.

      Обогрев ванных

      Нужно ли менять напольное покрытие, если я хочу установить в ванной электрический теплый пол?

      Простое и чистое решение, такое как нагревательный мат, дает возможность оставить старый пол, не снимая его и не создавая ненужного беспорядка. Мысли о разбитых полах и бегающих по дому мастерах раньше были достаточными для большинства людей, чтобы просто отказаться от мысли о подогреве ног и пола.

      Сегодня не нужно дрожать, думая о подогреве пола. Вы можете получить теплый пол без затрат, грязи и суеты, связанной с разрушением старого пола.

      Толщина нагревательного мата составляет от 2,3 до 4 мм, в зависимости от типа. Поэтому его можно легко установить непосредственно на существующий пол, будь то бетон, дерево или даже старая плитка или терраццо, без необходимости разрезания существующей конструкции пола. №

      Нагревательный мат укладывается на толщину плиточного клея и, следовательно, не увеличивает высоту пола. Следовательно, не должно быть необходимости уменьшать высоту дверей, поднимать плинтусы и т.  д.

      Установка электрообогрева

      Покрытие должно быть гибким или иметь эластичную добавку. Поговорите со своим плиточником за советом.

      Какой толщины должен быть слой плиточного клея/выравнивающей смеси?

      Слой клея должен быть достаточно толстым, чтобы покрыть кабели; обычно достаточно 4-5 мм.

      Как долго я должен оставить систему отопления после укладки плитки, прежде чем я смогу ее включить?

      Мы рекомендуем дать используемому клею высохнуть/отвердеть естественным образом и следовать рекомендациям производителя. Слишком раннее включение напольной системы может привести к повреждению пола (к быстрому высыханию).

      Как долго я должен оставить систему отопления после стяжки, прежде чем я смогу ее включить?

      Рекомендуется, чтобы любая стяжка высыхала естественным путем, и это также зависит от ее толщины. Как правило, времени от укладки стяжки до готовности системы к включению достаточно для ее высыхания.

      Установка — Требуемый результат

      Требуемая тепловая мощность может составлять от 40 до 150 Вт/м². Он должен основываться на подробном расчете теплопотерь помещения в Вт/м², проведенном архитектором, инженером-консультантом или местным офисом DEVI / Danfoss.

      Следующим шагом является определение тепла отапливаемой площади пола. Это означает, что площадь, занимаемая шкафами, ваннами, туалетами и т. д., должна быть вычтена из общей площади комнаты. Чтобы обеспечить быстро реагирующую систему отопления, общую расчетную мощность необходимо увеличить прибл. 30%.

      Теперь можно найти требуемую мощность тепло [Вт/м²] = 1,3 x комната x комната/тепло.

      Установка — Ободные зоны

      Локально мощность может быть увеличена до 2 раз, например, перед большими окнами. Эти краевые зоны достигаются за счет уменьшения расстояния между тросами.

      Стоимость

      Сколько стоит запустить электрический теплый пол?

      Стоимость зависит от размера помещения, доступной площади, а также от того, будет ли система использоваться как единственный источник отопления или как теплый пол.

      Для ванной комнаты площадью 5 м² с душем обычно требуется нагревательный мат площадью 4 м² и термостат DEVIreg™ / ECreg. Для расчета общей потребности в отоплении свяжитесь с партнером DEVI/Danfoss по электрическому отоплению в вашем регионе.

      Электрическое отопление пола обычно стоит меньше при покупке и установке, чем любая другая традиционная система отопления. Общее правило таково: чем больше площадь установки, тем ниже цена системы за квадратный метр.


      Безопасность

      А электромагнитные поля?

      Электрический подогрев пола DEVI / Danfoss — безопасное решение. Разрешен к применению в домах, квартирах и других объектах.

      Безопасность обеспечивается качественной, надежной конструкцией кабеля и монтажом в соответствии со строительными нормами. Нагревательный провод изолируется сначала слоем изоляции, а затем окружен экраном, который заземляется. Наконец, он защищен внешним слоем изоляции.

      Нагревательный мат является водостойким и имеет защитный экран под внешней оболочкой, которая подключается к заземлению. Система электрического отопления Danfoss для напольного отопления производится в соответствии с международными стандартами IEC, гарантируя, что клиент защищен авторитетными стандартами.

      Безопасность — электромагнитные поля

      В последние несколько лет все больше внимания уделяется магнитным полям. В этой области было проведено много исследований, но, несмотря на большое количество исследований, нет доказательств возможности риска для здоровья. Следовательно, невозможно установить точный максимальный предел того, сколько мы можем подвергать себя воздействию, не вызывая риска для здоровья.

      По отношению к предлагаемым ограничениям наши ежедневные значения воздействия очень низкие.

      Безопасность – измерения

      В таблице ниже приведены измерения напряженности магнитных полей как в электрических нагревательных кабелях для пола, так и в других часто используемых электроприборах.

      Блок Расстояние Значение Расстояние  Значение
      DEVIflex®DSIG          6 см 16 мкТ    100 см 0,8 мкТл
      DEVIflex®DTIP       6 см 0,04 мкТл    100 см 0,04 мкТл
      DEVIflex®DSVF       6 см 5,5 мкТ     100 см 0,16 мкТл
      DEVIflex®DTVF     6 см     0,4 мкТл         100 см 0,2 ​​мкТл
      Люминесцентная лампа, 40 Вт   6 см 73,2 мкТл 30см 3,3 мкТл
      Трансформатор, 12 В/25 Вт 6 см 35,1 мкТл 30см 0,7 мкТл
      ПК, перед экраном    6 см 0,9 мкТл 30см 0,1 мкТл
      Аккумуляторная бритва     6 см 940 мкТ     30см 44 мкТл
      Холодильник, 160 Вт    6 см 1,1 мкТл 30см 0,2 ​​мкТл
      Часы-радио   6 см 11,4 мкТл 30см 0,6 мкТл



      Как видно из таблицы, напряженность магнитного поля вокруг нагревательного кабеля такая же или ниже, чем у других электроприборов.

      Устранение неполадок и поддержка

      Система не греется. Что я должен делать?

      Это может произойти по ряду причин:

      • Убедитесь, что на термостат подается питание (напряжение).
      • Убедитесь, что термостат работает.
      • Проверьте настройки термостата.
      • Проверьте непрерывность и сопротивление мата.

      Эти проверки должны выполняться квалифицированным электриком

      Можем ли мы попросить техника DEVI / Danfoss выйти и посмотреть систему?

      Да, мы рекомендуем профессиональных установщиков, которые помогут вам найти неисправность и устранить ее. Свяжитесь с нами, и мы назначим вас к ближайшему установщику.

      Инфракрасный теплый пол своими руками: монтаж и подключение

      Система инфракрасного теплого пола пленочного типа – одна из инновационных и уникальных разработок, позволяющая решить проблемы, возникающие при обустройстве отопления дома.

      Как правильно подобрать комплектующие к системе и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

      Содержание статьи:

      • Как устроена ИК система?
      • Выбор компонентов системы
        • Варианты пленки
        • Расчет необходимого количества
        • Термостат для контроля температуры
      • Монтаж инфракрасного теплого пола
        • Приобретение материалов и инструментов
        • Подготовка основания
        • Укладка пленочной системы
        • Схема подключения системы
        • Монтаж устройства управления
        • Тестовый запуск ИК системы
      • Выводы и полезное видео по теме

      Как устроена ИК система?

      Инфракрасный теплый пол – это довольно сложная система, которую невозможно сделать самостоятельно в домашних условиях.

      В основе системы лежит уникальная наноструктура, способная генерировать невидимое человеческому глазу инфракрасное излучение.

      В зависимости от типа конструкции нагревательных элементов инфракрасные системы делятся на два основных типа: стержневые и пленочные

      Пленочные системы изготовлены из полосок углеродной пасты — высокопрочного углеродного волокна, которые скрыты под термостойкой пластиковой пленкой.

      Все полосы, толщина которых не превышает десяти миллиметров, расположены на равноудаленном расстоянии 10-15 мм и соединены параллельно плоскими токоведущими шинами, защищенными серебряным покрытием.

      Под действием электрического тока, подаваемого на шины, углеродные элементы начинают излучать инфракрасное излучение, длина волны которого в биорезонансном диапазоне изменяется от 9-20 мкм

      Стержневые системы представляют собой графито-серебряные стержни, внутри которых заложен углеродный материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы доступны в виде отдельных кабелей или сборных отсеков.

      Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а предметов, находящихся в помещении: полов, мебели, стен и потолков. Благодаря этому свойству скорость инфракрасного нагрева намного выше, чем традиционные аналоги – электрические и водяные системы.

      К неоспоримым достоинствам инфракрасного пленочного теплого пола можно отнести:

      • Экологичность. Инфракрасные лучи по действию аналогичны солнечному свету и поэтому благотворно влияют на все живые организмы. У них нет побочного эффекта.
      • Простая установка. Конструктивные особенности системы позволяют осуществить качественный монтаж с минимальными затратами и усилиями, владея лишь базовыми навыками строительных работ.
      • Совместимость с различными типами покрытий. Укладку инфракрасного теплого пола допускается производить сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

      Благодаря тому, что нагревательные элементы в пленочной системе плотно ламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже при повреждении одной из карбоновых полос из-за схемы параллельного соединения остальные элементы продолжат работу.

      Фотогалерея

      Фото

      Инфракрасная пленочная система – самый простой и доступный вариант теплого пола

      Устройство пленочного теплого пола не требует обязательной заливки стяжки, т. к. меньше всего влияет на высоту потолков в оборудованные помещения

      Инфракрасная пленка размещается на деревянных поверхностях без дополнительных приспособлений. И подходит для установки на стены или потолок

      Инфракрасные полы подходят для обустройства веранд, террас, лоджий, открытых спортивных площадок, кафе, зон отдыха

      Для резки и монтажа системы нагревательных пленок не нужны специальные инструменты и приспособления. Главное строго следовать инструкции производителя

      Ламинат идеально подходит для монтажа финишного покрытия инфракрасным обогревом, можно использовать паркетную доску

      Инфракрасные пленочные полы подходят для последующей укладки линолеума. Однако покрытие укладывается уже после укладки фанерного слоя.

      Инфракрасные пленки хорошо сочетаются с ковром, а также с укладкой слоя фанеры. Следует избегать прямого контакта с электрическим полом.

      Самая простая в монтаже система

      Преимущества пленочных полов

      Укладка на деревянную основу

      Возможность укладки на открытых площадках

      Система резки пленки для монтажа

      Укладка ламината на инфракрасные полы

      900 04 Укладка линолеума на инфракрасный версия

      ИК система под ковролин

      Толщина термопленки не достигает 5 миллиметров, поэтому практически не «съедает» высоту помещения. Благодаря этому его можно смело устанавливать практически под любое покрытие. Кроме того, такую ​​пленку можно размещать на вертикальных поверхностях, закрепляя к стенам и потолку, обеспечивая зональный обогрев помещения.

      Уязвимость системы – боязнь «запирания», при котором отапливаемые участки могут выйти из строя под тяжестью установленных на них крупногабаритных предметов

      По этой причине пленочный материал укладывают только в тех помещениях, где крупногабаритная техника и мебель не будут стоять. С осторожностью стоит использовать ИК-системы во влажных помещениях, так как есть риск поражения электрическим током.

      Энергозатраты на работу инфракрасного теплого пола напрямую зависят от режима работы системы и рабочей площади помещения. Также рекомендуем ознакомиться с другими нашими, где подробно описан пленочный тип отопления для помещений.

      Выбор компонентов системы

      В дополнение к углеродным нагревательным полосам, запечатанным майларом, для системы пленочного пола требуется регулятор температуры, оснащенный датчиком температуры.

      Варианты пленки

      Вариантов пленочных полов на современном рынке очень много. И все они имеют примерно схожие характеристики: потребляемая мощность от 25 до 80 Вт/ч, а рабочая температура от 30 до 50°С.

      В продаже можно найти два типа пленочных систем:

      • сплошные — в них пленка полностью покрыта углеродным материалом;
      • полосатые — в них углеродный материал нанесен на поверхность в виде полос шириной 15-20 мм.

      Отличие между ними в том, что в сплошных системах материал наносится вальцовкой на поверхность в виде пасты, а в полосатых — фрагментарным распылением.

      Для небольших помещений лучше выбрать пленку, ширина которой 50 см; для более просторных помещений выгоднее приобрести планки шириной 100 см

      Толщина материала может варьироваться от двух микрон до 0,4 миллиметра. Длина рулона 50 метров.

      Есть мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой углерода, тем быстрее система дает сбой. Поэтому целесообразнее приобретать материал не тоньше 3 мм. Например, для стран Европы и США оптимальным вариантом считается толщина 0,338 мм.

      Такие системы стоят недешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей колеблется в пределах 20-25 долларов за квадратный метр. Подробнее о видах пленочного теплого пола можно узнать в .

      Расчет необходимого количества

      Монтаж пленочного пола с инфракрасным типом обогрева осуществляется только по полезной площади помещения.

      Процент покрываемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

      • 80% площади — в качестве основного обогрева;
      • 40-50% площади — как дополнение к радиаторному отоплению.

      Определить общую длину всех полос поможет предварительно нарисованная на листе схема расположения зон системы. Рассчитав длину каждого фрагмента и сложив их количество, не составит труда рассчитать необходимую общую длину покрытия.

      При расчете закрываемой площади следует учитывать, что по нормам от каждой стены потребуется сделать отступ от 10 до 20 сантиметров

      Во избежание преждевременного выхода из строя системы пола необходимо дистанцироваться от трубы и стояки центрального отопления при прокладке. Уложенные полосы не должны пересекаться и накладываться друг на друга.

      При размещении фрагментов на плане и расчете их длины учитывают также, что длина каждой полосы должна быть кратна 17-18 сантиметрам, так как в этих местах располагаются линии разреза.

      Термостат для контроля температуры

      ИК-система управляется контроллером температуры. Датчик температуры, входящий в комплект, размещается между нагревательными элементами и через контакты подключается к устройству. Датчик считывает температуру с поверхности пленки и передает данные на термостат, который, в свою очередь, срабатывает и запускает систему.

      Основное назначение прибора — отслеживать температуру пола по данным датчика и в соответствии с заданными параметрами регулировать мощность обогрева

      Вариантов модификаций регуляторов, отличающихся функциональностью, сегодня на рынке представлено огромное разнообразие.

      Все они условно делятся на два типа:

      1. Механические — оснащены ключами и механическими колесами и подходят для обустройства систем малой площади.
      2. Электронный — оснащен кнопочным управлением и дисплеем, применим для небольших незонированных помещений.

      Программируемые модели оснащены сенсорными экранами, с помощью которых можно установить сразу 4 режима времени, тем самым экономя до 50% энергопотребления.

      Датчики температуры, в зависимости от типа устройства и типа напольного покрытия, доступны в двух версиях. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, снабженных гелевой защитой от воздействия полосок клеевых составов и предотвращением механических повреждений.

      Некоторые модели терморегуляторов умеют считывать информацию о нагреве поверхности пола, а другие могут дополнительно анализировать степень нагрева воздуха в помещении

      При выборе устройства следует ориентироваться на мощность терморегулятора. Рассчитывается исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножается на размер рабочей площади, покрытой нагревательными элементами.

      Бюджетные модели, работающие от сети, часто «грешат» тем, что не могут самостоятельно возобновить работу в случае аварийного отключения электроэнергии. Поэтому лучше отдать предпочтение моделям, в которых предусмотрен аккумулятор. А подробнее о выборе и установке терморегулятора для теплого пола читайте . .

      Если пленочную систему предполагается совмещать с покрытием из керамогранита или плитки, потребуется устройство цементно-песчаной стяжки

      Установка инфракрасного теплого пола

      свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы, такие как линолеум или ковролин, листы ДВП или фанеры следует укладывать в качестве прослойки между нагревательными планками и ней.

      Жесткий слой защитит пленку от «травмирования» при протыкании чехла ножками тяжелой мебели или женскими каблуками.

      В любом случае монтаж системы инфракрасного теплого пола осуществляется в несколько этапов.

      Фотогалерея

      Фото

      Этап 1: По заранее составленной схеме устройства ИК пола система разрезается на подходящие по длине панели. Необходимо только разрезать на прозрачную полосу, карбоновые полоски трогать и пересекать нельзя

      2 этап: Край панели, расположенный с неприсоединяемой стороны, изолируется битумной лентой. Им нужно обклеить обрезанный край алюминиево-медной шины

      Этап 3: Срезанный край инфракрасной панели с наклеенными сверху элементами битумного скотча проклеивается обычным скотчем

      Этап 4: Если не предполагается укладка толстого слоя утеплителя, для расположения клеммы, используемые для электрических соединений, затворы выбираются в полу. При использовании утеплителя в нем делают углубления

      Этап 5: После устройства углублений под клеммы пол застилают изоляционной подложкой без нахлестов. Листы подложки соединяются лентой

      Шаг 6: Полотенца инфракрасной системы укладываются стороной подключения к стене с установленным термостатом. Пластины соединяются последовательно и подключаются к термостату

      Шаг 7: После подключения инфракрасной системы к термостату система проверяется на работоспособность. При необходимости устранить дефекты

      Этап 8: Укладывается гидроизоляционный слой, затем укладывается выбранное для обустройства напольное покрытие

      Резка инфракрасной системы на панелях перед укладкой

      Изоляция токоведущего биметаллического элемента

      Заклеивание края полотна обычной лентой

      Штробы для прокладки клемм для проводки

      Подложка теплоизоляционная

      Устройство электрического соединения

      Укладка инфракрасного пола по всей площади 9 0005

      Укладка напольного покрытия в ИК-системе

      Приобретение материалов и инструментов

      Помимо самой ИК-пленки, необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, или односторонний строительный скотч для его крепления. Сама пленка крепится к основе с помощью двустороннего скотча.

      Для работы необходим набор инструментов:

      • болгарка, оснащенная каменным диском;
      • перфоратор;
      • нож или ножницы;
      • плоскогубцы или пассатижи;
      • Миксер строительный;
      • зубчатый шпатель;
      • широкая кисть;
      • контейнер для смешивания раствора.

      Если вы еще не сделали схему раскладки на этапе выбора материала, это необходимо сделать сейчас, учитывая не только размер помещения, но и ширину используемых полос.

      Планировка помещения должна отражать размещение мебели и участков с фрагментами нагревательных элементов

      Расположение пленок может быть как продольным, так и поперечным. Оптимальный вариант – выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это сводит к минимуму количество точек подключения.

      Подготовка основания

      При подготовке основания для укладки ИК системы совсем не обязательно демонтировать старое покрытие. Демонтаж потребуется только в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

      По нормам допустимый перепад высоты основания основания для пленочной системы составляет всего 0,2-0,3 см на погонный метр, независимо от направления крепящейся к поверхности контрольной рейки или строительного уровня.

      При подготовке основания необходимо очистить поверхность от мусора и пыли, а при необходимости зашпаклевать трещины и устранить другие мелкие дефекты

      Технология укладки ИК системы предусматривает устройство теплоизоляционного слоя, основная задача которых – предотвратить утечку тепла через плиты перекрытия, тем самым повысив КПД системы.

      В качестве утеплителя лучше всего подходят:

      • Изолон или Пенофол — Рулонный утеплитель из вспененного полиэтилена. Отличаются прекрасными гидроизоляционными качествами, так как в процессе вспенивания образуются закрытые, непроницаемые для воды ячейки;
      • Пробковая основа — спрессованные частицы пробкового дерева, смешанные с субериновым связующим.

      При устройстве теплых полов приоритет отдается основаниям с лавсановым металлизированным или фольгированным покрытием. Усиливает теплопередачу благодаря собственному отражающему эффекту.

      Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизоляции, а отражающая поверхность будет направлять образующееся тепло непосредственно в помещение, а не на нижележащий пол.

      Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, располагая полосы встык друг к другу

      Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на пол полос скрепляются между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, можно также крепить полосы, уложенные с небольшим нахлестом, строительными скобами.

      Укладка пленочной системы

      В соответствии с маркировкой пленка разрезается на отдельные фрагменты с учетом того, что максимальная длина одного куска полотна не должна превышать восьми метров. Резать можно ножницами или ножом. Вырезанные фрагменты полос последовательно раскладывают на подложке по структурированной схеме.

      Отдельные полосы в соответствии со схемой раскладывают по поверхности, направляя контакты к стене, где планируется установка термостата

      Отрезки пленки укладываются лицевой стороной вверх или вниз в соответствии с инструкциями производителя. Строго по инструкции расставлены планки ИК-системы. Например, полосы пленки Caleo укладываются с боковым нахлестом так, чтобы между соседними медными стержнями оставался зазор в 1 см.

      Если марки, производители которых рекомендуют укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается изгиб карбоновых полос под углом 90°, так как это может привести к повреждению фрагмента системы.

      При необходимости полосы нарезают по периметру помещения, делая надрезы в местах, строго обозначенных на пленке штриховой линией. Ориентировочные штриховые полосы для разреза обычно располагают через каждые 18 см.

      Фотогалерея

      Фото

      Для присоединения клеммных зажимов к сборной шине полимерная пленка немного отделяется от нее

      Одна из сторон зажима вставляется под пленку, вторая размещается поверх нее

      Клемму необходимо зажать монтажными клещами, приложив довольно внушительное усилие

      После фиксации место соединения проклеивается битумной лентой. Для удобства обычно одну часть скотча приклеивают до обжатия хомута, вторую приклеивают после битумная лента

      Для крепления пленки к поверхности с помощью двухстороннего скотча. Это решение позволяет предотвратить смещение элементов относительно разметки и друг друга. В процессе укладки полос инфракрасных теплых полов важно не допустить повреждения материала, что часто происходит при случайном падении на них инструментов, используемых при монтаже.

      Места срезов пленки, где затрагиваются токопроводящие жилы, необходимо закрыть битумной изоляцией, исключающей попадание воздуха между шиной и лентой

      Также у нас есть другие материалы с подробным описанием процесса монтажа пленочной системы в зависимости от тип напольного покрытия. Рекомендуем ознакомиться с ними.

      Схема подключения системы

      Каждая полоса снабжена медным зажимом, который надежно соединяется с проводником из того же материала. Для подключения клеммы придется отделить от среза ламинации участок 8-10 мм, а по краю аккуратно отделить серебряную и медную шину.

      Контакт вставляется строго посередине конца токопроводящей шины так, чтобы одна ее сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимаются пассатижами, стараясь не допустить искрения.

      Провода, идущие от датчика температуры к термостату, также проложены по схеме и ведут к прибору через плинтус подключены: к одному «0», к другому «фаза». Соединяемые клеммы аккуратно зажимаются пассатижами или пассатижами. Если есть возможность применить пайку, то провода к шинам можно просто припаять, а стыки заделать изоляцией.

      После соединения каждого куска пленки необходимо проверить фиксацию хомута, слегка потянув его. Он не должен смещаться относительно пленки.

      Соединение полос осуществляется по параллельной схеме. Это означает, что проводка будет выполняться только с одной стороны. Для «питания» используйте многожильные медные провода сечением 1,5 кв.мм.

      Места соединения зажима с проводами после обжима пассатижами, а также участки медной ошиновки, разрезанные с двух сторон, обязательно изолируются отрезками винилмастичной ленты, которая всегда идет в комплекте с системой.

      На свободных концах проводов, присоединенных ко всем участкам нагревательной пленки, измеряют сопротивление цепи. В идеале расчетная нагрузка должна быть на 20% ниже заявленной производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного термостата, приступайте к его подключению.

      Монтаж устройства управления

      Для правильной работы терморегулятора термодатчик фиксируется липкой лентой на нижней стороне нагревательного листа. Его установка осуществляется с помощью гофрированной трубы 16 мм, входящей в заводскую комплектацию.

      Датчик температуры должен располагаться строго на изоляционном слое; иначе он не будет показывать истинную температуру пола

      Чтобы не образовался бугорок в месте установки датчика температуры, в основании и теплоизоляционном слое рекомендуется сделать неглубокие канавки. Расположение устройства выбирают как можно ближе к термостату. Расстояние от стены должно быть не менее 30 см.

      Особых требований к установке термостата нет. Его можно разместить в любом доступном месте, скрытом от прямых солнечных лучей. Однако следует заранее выбрать место для его установки, ведь планки пленочной системы лучше укладывать контактами к стене, на которой будет монтироваться регулирующее устройство. Этот метод позволяет сократить длину соединительных проводов.

      Вариант крепления также может быть любым:

      • наружный — при котором устройство крепится непосредственно к поверхности стены;
      • скрытая – предполагает создание углубления, в котором будет скрыто устройство.

      Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора делают штробы глубиной 20 мм, в которые укладывается электропроводка.

      Технология установки терморегулятора мало чем отличается от процесса установки обычной электрической розетки. Для обустройства «гнезда» в стене с помощью венца делают нишу, в которую закапывают подлесок. Разместите устройство на высоте 80-90 см от пола.

      Для подключения проводов зачищают концы жил и заводят в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

      Подключив терморегулятор, остается только подключить к клеммам датчика свободные конец датчика температуры уложен в гофрированную трубу.

      Пробный запуск ИК-системы

      После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском проверьте изоляцию мест подключения. Сначала выполняется проверка с помощью тестера. Производительность системы должна соответствовать заявленной производителем.

      При правильном расчете мощности термостата и установке датчика температуры автоматическое отключение системы должно произойти в течение получаса с момента включения

      После пуска системы тщательно проверить равномерность нагрева каждого элемента. При обнаружении проблем на отдельных фрагментах они устраняются или заменяются сегментами полос на новые.

      Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план установки ИК-системы лучше сохранить, приложив его к паспорту изделия или сделав набросок на обратной стороне гарантийной документации.

      Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила установки и эксплуатации ИК-порта.

      Выводы и полезное видео по теме

      Монтажный комплект для укладки системы:

      Подложка и укладка нагревательных полос:
