Как сделать строительный фен своими руками

Не все пользователи разбираются в тонкостях и назначении монтажного фена при проведении ремонта в квартире своими силами. Тем не менее, некоторые работы без его участия практически неосуществимы. В целях экономии бюджета можно собрать такой прибор дома из подручных средств. Мы подробно расскажем, как сделать строительный фен своими руками, и что для этого необходимо.

Содержание

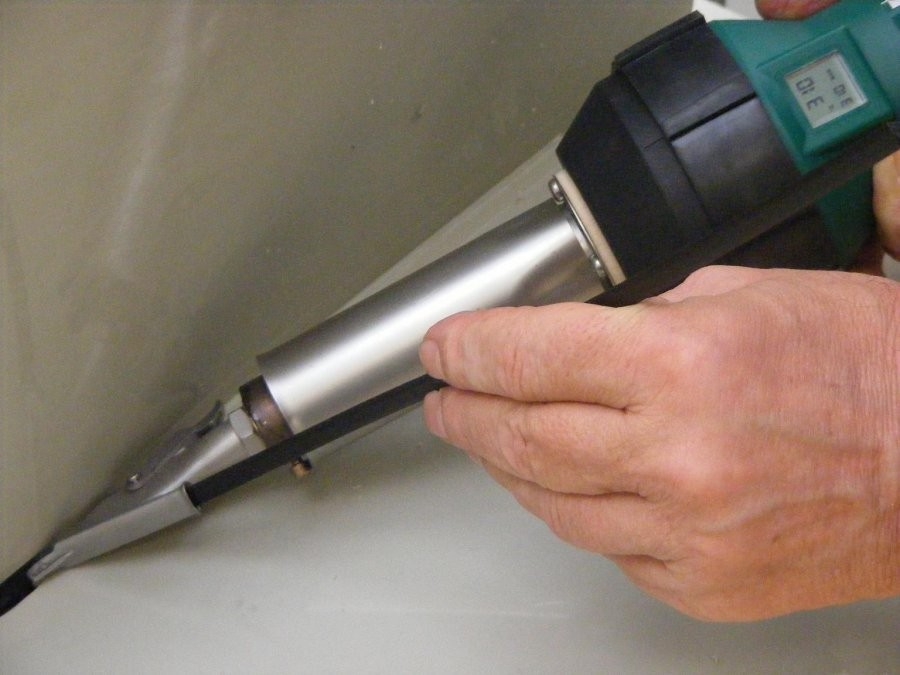

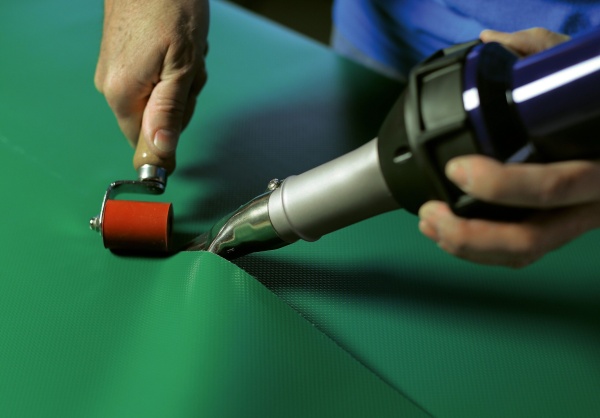

Возможности строительного фена

Прежде чем обсуждать самостоятельное изготовление такого весьма опасного при эксплуатации бытового прибора, рассмотрим все возможности промышленного фена, чтобы скептически настроенные обыватели изменили свое отношение к этому нужному в хозяйстве изделию. Начнем с практического применения и перечислим основные моменты, в которых его использование будет целесообразно:

  • удалить ненужные наклейки на любой основе, а также ценники и информационные таблички для товара, которые устарели;
  • снять виниловое покрытие с любого носителя без применения химических средств и механического воздействия;
  • расплавить смолу, битум или воск для покрытия поверхности;
  • изготовить оригинальной формы набор свечей для подарка;
  • согнуть пластиковую трубу любого диаметра в нужном месте;
  • снять старую краску с любого покрытия без применения колюще—режущего инструмента — только шпатель;

  • открутить прикипевшие гайки и винты;
  • удалить методом разморозки тромб в системе водопровода;
  • разогреть замерзший замок на двери автомобиля;
  • спаять тонкостенные трубки из меди;
  • согнуть тонкие деревянные детали;
  • соединить порванный садовый шланг для полива;
  • просушить намокшие под дождем строительные материалы;
  • высушить стену после намокания из-за нерадивых соседей;
  • спаять между собой нежные тонкостенные медные трубы;
  • сформировать и спаять пластмассовые трубы;
  • сформировать и согнуть любую деревянную деталь;
  • соединить между собой садовые поливочные шланги;
  • просушить строительные материалы, краски, лаки;
  • разжечь мангал в любую погоду.

Как видите, спектр применения довольно внушительный. Особенно самодельный строительный фен поможет при ремонте автомобиля, при этом специалисты утверждают, что ему нет альтернативы почти в любой операции — будь то декор кузова или пайка бампера из пластика.

Процесс подготовки

Чтобы собрать фен большой мощности, необходимо предварительно приготовить набор инструментов для слесарных работ, запастись терпением и настойчивостью, чтобы выполнить задуманное.

Если нет знаний и опыта работы с электрическими изделиями различной сложности, умения разбираться в нюансах электросхем, то даже не приступайте к подготовительным работам — это вам не по силам.

Для тех, кто в курсе и умеет работать с металлом и различными инструментами, продолжаем наш рассказ. Из деталей нам понадобятся:

  • металл или прочный толстый пластик для основы, пластмассовый корпус от фена для сушки волос не годится, потому что при сильной температуре его поведет;
  • металлический или дюралюминиевый лист — из него сделаем лопасти пропеллера для вентилятора;
  • нихромовая проволока определенного сечения для изготовления мощной спирали нагревательного элемента — основу можно позаимствовать у старого фена, если она из керамики;

  • мощный кабель, из которого изготавливается шнур питания;
  • кусок от резиновой трубы нужного диаметра использовать как изолятор;
  • сопло из металла, которое будет формировать и направлять горячий поток в нужное место;
  • плотные монтажные перчатки, очки и другие индивидуальные защитные средства.

При конструировании строительного фена надо учитывать большую температуру, которая будет создаваться в зоне работы нагревательного элемента. Поэтому, по мере возможности, ее надо выносить за пределы основного корпуса или применять дополнительные средства изоляции.

Монтаж фена

Подготовив все необходимое, надо не забывать и про электрическую схему — без нее нельзя правильно собрать самодельный фен своими руками. Приступаем к модернизации старого, давно отработавшего фена для сушки волос. В первую очередь убираем все детали из пластмассы и заменяем их аналогичными, но из эбонита или текстолита.

Спираль для нагревателя изготавливаем следующим образом: навиваем нихромовую нить на стержень нужного сечения, в результате получается требуемая витая конструкция. Ее основная особенность — чем больше витков, тем выше будет температура. При этом следим, чтобы соседние витки ни в коем случае не соприкасались — это чревато коротким замыканием. Нихром паять нельзя, поэтому прикручиваем концы спирали к шнуру питания и качественно изолируем или применяем специальные колодки, куда вставляем концы от проволоки и разъемы сетевого кабеля.

В качестве дополнительного изолятора на рукоятку строительного фена, изготовленного своими руками, одевают резиновую трубку. Оптимальным вариантом может служить старый гофрированный шланг от пылесоса, он достаточно прорезинен внутри и отлично защитит руки от избыточной температуры.

Если нагревательная часть вынесена далеко за пределы основного корпуса, то ручку можно не изолировать, правда, при этом самодельная конструкция с виду похожа на длинноносого пришельца из соседней галактики, но свое предназначение выполняет исправно.

На заключительном этапе надо помнить, что сначала включается вентилятор, который начинает всасывать внутрь прибора воздух, только потом можно включать нагревательный элемент. При окончании работ все происходит в точности наоборот: сначала отключаем нагревательный контур, а потом систему подачи воздуха.

Для бесперебойной подачи воздушного потока внутрь изделия некоторые мастеровые умельцы используют компрессор для аквариума, только подбирают соответственно его мощность и производительность.

После изготовления фена необходимо проверить его функциональные способности, для этого лучше использовать какую-нибудь малоценную поверхность, потому что температуру еще надо регулировать в процессе доводки изделия.

Нормальная работа фена выглядит так:

  • сначала включается вентилятор или компрессор подачи воздуха;
  • затем подается напряжение на спираль, она раскаляется;
  • воздух, проходя через зону, нагревается до оптимальной температуры и выходит наружу;
  • сопло, установленное на фен, направляет его в нужное место.

Безопасность

При работе с такими изделиями кустарного производства, нужно не забывать о мерах безопасности.

  1. Нельзя использовать фен рядом с газовым оборудованием — в первую очередь это касается помещения для кухни.
  2. Снятие красок в закрытом помещении производить только при наличии вытяжной вентиляции, т. к. при активном нагревании их компоненты улетучиваются и могут смешиваться с воздухом, которым вы дышите, что не прибавит здоровья.
  3. При любых видах работ с участием строительного фена надо озаботиться присутствием средств тушения пожара, можно в виде ведра с водой.
  4. Изделие не стоит класть на незащищенные поверхности — при работе сопло сильно разогревается и может испортить декор покрытия, лучше приготовить отрезок доски или фанеры.
  5. При снятии старой краски с оконного проема надо использовать специальное приспособление, которое можно изготовить самостоятельно, скопировав его со стандартного для заводского аналога. Без него работать нельзя — стекло может разлететься на мелкие осколки из-за большой температуры и поранить вас.
  6. Прежде чем удалять лакокрасочное покрытие, необходимо узнать его точное происхождение, чтобы там не было токсичных составляющих
    .
  7. Вряд ли кто-то додумается сушить волосы этим феном, но предупредить, что это опасно, мы обязаны.

В помощь домашним мастерам, которые решили сделать строительный фен самостоятельно, есть видео, где автор пошел самостоятельным путем и сконструировал уникальный образец строительного фена, где все детали сделаны своими руками.

схема и устройство, как сделать из обычного монтажный, как намотать спираль

Технический фен является универсальным электроинструментом, который применяется в домашнем хозяйстве для проведения строительных или ремонтных работ. С его помощью подготавливают поверхности под покраску, изгибают пластиковые трубы любого диаметра при монтаже водопровода и канализации, производят операции с термоусадочными материалами, паяют и выполняют многие другие работы. Если в нужный момент строительного фена не оказалось под рукой, его можно сделать своими руками. Эта задача особенно актуальна для тех, у кого нет постоянной потребности в этом инструменте, поэтому покупать его для выполнения разовых работ экономически нецелесообразно.

Устройство строительного фена

Строительный или технический фен представляет собой электроинструмент, предназначенный для локального нагрева поверхностей потоком горячего воздуха. Внешне он похож на обычный бытовой прибор, только имеет немного большие размеры и создаёт более высокую температуру — до 650о С. Термофен состоит из следующих основных частей:

Некоторые фены оснащаются регуляторами и индикаторами температурного режима, а также возможностью отключения функции нагрева при работающем вентиляторе. Последнее дополнение к конструкции необходимо для холодного обдува нагретых деталей с целью их более быстрого охлаждения.

Изготовление строительного фена своими руками

Строительный фен можно либо полностью изготовить из подручных материалов, либо переделать под него обычный бытовой фен для сушки волос. В первом случае необходимо продумать, из чего смастерить и как соединить вместе три главные составляющие этого несложного инструмента — электродвигатель, нагревательный элемент и вентилятор. При переделке бытового фена в технический нужно помнить, что многие его детали не рассчитаны на эксплуатацию в условиях высокой температуры. Поэтому нужно заранее позаботиться о термоизоляции или замене этих деталей.

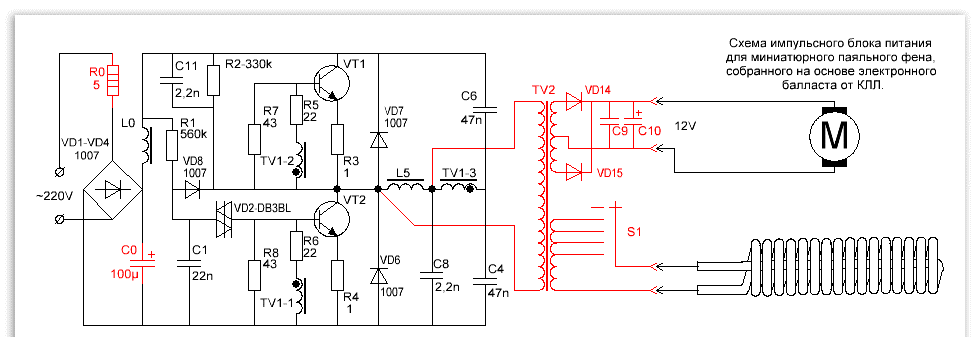

Принципиальная схема самодельного термофена

Для того чтобы сделать технический фен из аналогичного бытового прибора или имеющегося под рукой материала, понадобятся:

При изготовлении технического фена нужно учесть правильный порядок его работы, чтобы первым включался вентилятор либо компрессор подачи воздуха и только после него — нагревательный элемент. Отключение элементов должно выполняться в обратной последовательности. Чтобы выполнить это условие, необходимо предусмотреть возможность раздельного включения/выключения этих частей инструмента.

В электрической части фена должно быть предусмотрено питание через выпрямитель переменного тока в виде диодного моста.

Для выпрямления переменного тока в блоке питания термофена используется обычный диодный мост

Разделение спирали нагревательного элемента необходимо для обеспечения двух температурных режимов.

Следует учитывать, для каких работ вы хотите изготовить инструмент. Например, упрощение конструкции за счёт замены электродвигателя с вентилятором аквариумным компрессором значительно облегчит задачу, но сделает фен менее мобильным.

Как сделать технический фен из подручных материалов

Проще всего изготовить строительный фен, подачу воздуха в котором осуществляет компрессор. Чтобы сделать такое устройство своими руками, необходимо:

  1. Взять металлическую трубу длиной 170 мм и диаметром 25 мм и вставить в неё керамическую трубку подходящего диаметра. Просверлить сквозное отверстие 9 мм в обеих трубках в том месте, где предполагается крепление рукоятки и подача воздуха от компрессора. В отверстии металлической трубы нарезать метчиком резьбу.

    В качестве корпуса самодельного строительного фена можно использовать металлическую трубу и введенную в неё керамическую изоляцию в виде трубки

  2. Изготовить рукоятку из дерева и просверлить в ней отверстие под медную трубку диаметром 9 мм. Закрепить рукоятку автомобильными хомутами на трубе термоизоляционного кожуха так, чтобы в них совпали просверленные отверстия. Обмотать снаружи основную трубу, которая будет служить термоизоляционным кожухом, асбестовой нитью, пропитанной в силикатном клее.

    Для изоляции трубы используется асбестовый шнур, пропитанный жидким стеклом

  3. Медную трубку диаметром 9 мм, предварительно нарезав резьбу на одном её конце, продеть через отверстие в рукоятке и вкрутить в основную трубу, где будет устанавливаться нагревательный элемент.

    Медная трубка для подачи воздуха вставляется через рукоятку и прикручивается к отверстию в теплоизоляционном кожухе самодельного инструмента

  4. С обоих концов металлической трубы нарезать наружную резьбу для навинчивания сопла и узла подключения к кабелю питания. На токарном станке изготовить (или заказать у токаря) две заглушки для кожуха с внутренней резьбой. Одна из них будет использоваться под дюзу, а вторая — для подключения спирали.

    Заглушки для обоих концов термоизоляционного кожуха изготавливают на токарном станке и нарезают внутреннюю резьбу

  5. Из нихромовой нити толщиной 1 мм навить спираль, длину которой нужно отмерять омметром по сопротивлению. Оно рассчитывается исходя из необходимой мощности фена. В задней заглушке следует просверлить два отверстия под болты. Один из болтов нужно изолировать от металла заглушки и присоединить к нему задний конец спирали. Нить из нихрома паять нельзя, поэтому её нужно зажать гайкой.

    Один конец нихромовой спирали прикрепляется к болту в заглушке, отделённому от металлического корпуса изолирующей прокладкой

  6. Вставить спираль в термоизоляционный кожух и прикрутить к нему заглушку.

    Прикреплённую к задней заглушке спираль нужно вставить в кожух, а саму заглушку прикрутить к концу металлической трубы

  7. Чтобы замкнуть второй конец спирали на корпус кожуха, на переднем конце фена нужно сделать канавку и закрепить в ней нихромовую нить.

    Для замыкания электрической цепи на корпус нужно загнуть конец спирали и установить его в специально пропиленную канавку на переднем конце трубы

  8. Прикрутить сопло к металлической трубе термоизоляционного кожуха. Технический фен готов.

    Для работы фена понадобится трансформатор на 36–42 вольта и аквариумный компрессор подходящей производительности

Осталось подключить болты на задней заглушке к трансформатору на 36–42 вольта, а к медной трубке присоединить шланг подачи воздуха от компрессора. Понятно, что таким инструментом можно выполнять лишь ограниченный круг работ, но его функциональность значительно возрастёт, если изготовить или купить сменные дюзы (форсунки).

Видео: изготовление фена, работающего от аквариумного компрессора, своими руками

Как переделать бытовой фен в технический

Проще всего изготовить строительный фен своими руками, переделав под него обычный бытовой прибор для сушки волос. Оба эти инструмента похожи по конструкции, поэтому главная задача, которую предстоит решить, — это увеличение мощности фена. Если бытовой прибор выдаёт температуру до 60 oС, то нам нужно получить на выходе направленный воздушный поток с температурой 500–600 oC. Чтобы добиться этого, нужно придерживаться определённых правил:

  • выбрать для модернизации бытовой фен с керамическим или в крайнем случае с пластиковым, но изготовленным из качественного термостойкого полимера корпусом;
  • заменить внутренние детали прибора, которые изготовлены из легкоплавкой пластмассы, сделав их копии из текстолита или другого термостойкого материала;
  • максимально изолировать части старой конструкции от нового нагревательного элемента, применяя любые доступные теплоизоляционные материалы.

Подобрав подходящий неисправный бытовой фен, можно приступать к его модернизации. Для этого необходимо:

  1. Полностью разобрать прибор для сушки волос.

    Для модернизации фена для волос в технический термофен прежде всего полностью разбираем бытовой прибор

  2. Демонтировать старую маломощную спираль, срезав её при помощи бокорезов.

    Спираль бытового фена заменяем на более мощную, способную разогреться до 600 градусов

  3. Для намотки новой спирали лучше не использовать старую основу, а удлинить её конструкцию, вынеся нагревательный элемент за пределы корпуса бытового фена. Для этого нужно взять лист слюды, имеющей высокую термостойкость, и разметить на нём две полосы шириной, равной выходному отверстию корпуса минус 2–2,5 мм.

    Производим разметку слюдяной пластины для изготовления нового основания под мощную спираль

  4. На каждой из полос наметить два ряда отверстий с таким диаметром, чтобы в них могла пройти новая спираль. Они будут нужны, чтобы обеспечить зазор между её витками и избежать короткого замыкания. Просверлить отверстия электродрелью.

    В каждой слюдяной пластине сверлим по два ряда отверстий для укладки спирали

  5. Вырезать полосы и проделать в каждой из них прорези на одной из сторон, по толщине равные толщине самих пластин.

    В пластинах прорезаем канавки для монтажа каркаса нагревательного элемента

  6. Удлинить переднюю часть инструмента с помощью пластин из слюды, соединив их прорезями между собой и со старым каркасом, на который была намотана нихромовая спираль.

    Основу для намотки новой спирали устанавливаем при помощи прорезей в слюдяных пластинах

  7. Уложить новую спираль, продевая её сквозь отверстия в новом слюдяном каркасе.

    Нагревательный элемент модернизированного фена теперь вынесен за корпус бытового прибора

  8. Сделать отвод от спирали для обеспечения двух режимов работы термофена. Место подключения определить омметром, выбрав желаемое сопротивление и мощность для более слабого температурного режима.

    Для того чтобы получить два режима работы термофена, нужно сделать отвод от спирали, который обеспечит протекание тока по цепи с меньшим сопротивлением

  9. Из старой трубы подходящего диаметра необходимо изготовить кожух для нового ТЭНа, который одновременно будет являться соплом модернизированного инструмента.

    В качестве кожуха термофена и его сопла потребуется труба подходящего диаметра

  10. Распустить конец трубы на полосы для изготовления конусного раструба, к которому будет крепиться пластиковый корпус старого фена. Отрезать трубу до нужной длины и хорошо зачистить её. Сформировать раструб, отрезав лишний металл, и просверлить в нужном месте отверстия для крепления кожуха. Нарезать в них метчиком резьбу.

    Для получения конусообразного раструба распускаем один конец трубы на узкие полоски 1–1,5 см и формируем из них нужную конструкцию

  11. Заизолировать стеклотканью трубу кожуха в том месте, где она будет входить в контакт с корпусом бытового фена.

    Нанесение стеклоткани на трубу обезопасит корпус бытового фена от воздействия высокой температуры

  12. Вставить конец трубы в корпус и закрепить его винтами.

    Трубу с термоизоляцией вставляем в корпус бытового фена и закрепляем её винтами

  13. Собрать модернизированный фен, выведя проводки от концов спирали в заднюю часть инструмента. Там должно быть три провода, которые нужно присоединить к клеммам переключателя режимов.

    Собираем термофен и выводим наружу проводки от его спирали, чтобы припаять их к клеммам переключателя режимов

  14. Припаять отводы к переключателю и установить его на своё место в корпусе фена.

    После присоединения к клеммам всех проводков штатный переключатель устанавливаем на прежнее место

  15. Установить рукоятку. Строительный фен готов.

    Благодаря выносу термоэлемента корпус устройства защищён от воздействия высоких температур

Видео: изготовление своими руками строительного фена из старого бытового

После переделки бытового фена для волос в строительный необходимо проверить его работу. Испытания требуются для того, чтобы убедиться в работоспособности устройства, его пригодности для выполнения ремонтных и строительных работ, а также для оценки влияния более высокой температуры на элементы, оставшиеся от старой конструкции.

Видео: испытания модернизированного бытового фена

Как рассчитать и навить спираль для термофена

Для изготовления строительного фена своими руками нужно уметь рассчитывать нихромовую спираль, то есть определять, какой длины проволока определённого сечения потребуется, чтобы изготовленная из неё спираль выдавала определённую мощность. От этого показателя зависит продолжительность непрерывного цикла работы инструмента, а соответственно, и возможность выполнять им большие объёмы работ. Зависит от мощности и температура нагрева. Но на неё будут оказывать влияние и другие технические параметры работы фена, например, производительность или объём подаваемого воздуха в единицу времени (обычно в минуту).

Расчёт необходимой длины нихромовой проволоки

Определившись с требуемой мощностью технического фена, а для домашних работ она может быть от 800 до 1500 Вт, необходимо рассчитать, какой длины нужно взять проволоку для навивки спирали. Для этого нужно выполнить ряд последовательных вычислений:

  1. Определить силу тока, разделив мощность на напряжение. Например, если вам нужно получить мощность 900 Вт от бытовой электрической сети напряжением 220 В, сила тока должна быть равна I = P/U = 900/220 = 4,09 А.
  2. Вычислить, какое сопротивление должна иметь спираль. Для чего разделить напряжение (U) на силу тока (I). Получаем R = 220/4,09 = 54 Ом.
  3. Длина проволоки из нихрома, имеющей сопротивление 54 Ом, определяется из формулы R=ρ · L / S, где R — сопротивление, ρ — коэффициент удельного сопротивления материала (для нихрома он находится в пределах 1–1,2), а L и S — длина и площадь сечения проволоки. Допустим, диаметр проволоки D = 1,00 мм. Тогда площадь её сечения будет равна S = 3,14 · D2/4 = 0,785 мм2. Следовательно, длина проволоки определяется как R · S / ρ = 54 · 0,785 / 1,1 = 38,54 м.

Чем тоньше проволока, тем меньше её потребуется её для изготовления термофена одной и той же мощности. Данные, полученные расчётным путём, обязательно нужно проверить на практике. Ведь проволока может иметь отклонения по химическому составу или неравномерную толщину по всей длине. Перед тем как отрезать её от бухты, нужно замерить омметром сопротивление отмеренного куска.

Навивка нихромовой спирали

Чтобы из нихромовой проволоки навить спираль, нужно прежде всего определить длину цилиндрического стержня или трубки, на которую вы будете её наматывать. Это сделать довольно просто, зная диаметр спирали и длину проволоки, которая для этого потребуется. Обязательно следует учесть, что после намотки кольца спирали слегка пружинят, поэтому её диаметр получится немного больше, чем размер стержня.

Определившись с длиной стержня, нужно изготовить простейшее приспособление. Существует несколько разновидностей таких устройств. Для механизированной намотки понадобятся:

В брусках прорезаются полукруглые канавки, образующие отверстие достаточного диаметра, чтобы в нём мог поместиться стержень для навивки с намотанной проволокой. Сам стержень вставляется в патрон дрели, а на его конце закрепляется проволока из нихрома. Конструкция зажимается в тисках достаточно плотно, чтобы удержать бруски и обеспечить возможность прохождения между ними проволоки при намотке.

Для ручной намотки используется тот же принцип, но вместо дрели применяют вороток, а свободный конец оправки заключается в опорную поверхность с подшипником. Можно незначительно видоизменить конструкцию, убрав тиски, и с обоих концов опереть стержень для навивки на подшипниковый узел.

Видео: ручная навивка спирали из нихромовой проволоки

При намотке спирали нужно соблюдать некоторые правила:

  • навивку следует выполнять, не останавливаясь и не ослабляя натяжения нити;
  • не направлять нить рукой, а только деревянными брусками, чтобы избежать серьёзных порезов;
  • не допускать перегибов проволоки, которая, может, и не переломиться сразу, но очень быстро перегорит в месте перегиба;
  • выбирать длину стержня для навивки нужно с запасом и с учётом возможности закрепления его в тисках или на опорных поверхностях.

Укладывать витки при намотке следует плотно друг к другу. Лучше потом растянуть спираль до нужной длины.

Для того чтобы сделать строительный фен собственными руками, не требуются сложные приспособления и инструменты. Нужно лишь проявить смекалку и придумать максимально удобную его конструкцию. Желательно, чтобы ваша самоделка была изготовлена с учётом возникших потребностей, а также из расчёта пользования ей на перспективу. Ведь термофен наверняка пригодится вам и в дальнейшем для производства строительных, ремонтных или монтажных работ.

  • Автор: Сергей Матвеев
