Как провести свет в сарай своими руками: фото, пошаговая инструкция
Содержание
- 1 Что нужно знать перед началом монтажа
- 2 Как провести свет в сарай: необходимые материалы
- 3 Проводим электромонтажные работы
В освещении хозяйственных построек сложности нет, есть определенные нюансы и особенности, которые стоит брать в учет. В этой статье мы вам расскажем, как провести свет в сарай или курятник, расскажем основные особенности и покажем пошаговую инструкцию по подключению. Сразу отметим, свет должен быть безопасным и экономным – это главные моменты, на которые мы обратим внимание в этой статье.
Что нужно знать перед началом монтажа
Каждая хозяйственная постройка является индивидуальной, соответственно, подход должен быть аналогичным. Давайте разберем с вами, какие сараи бывают, и какое освещение нужно делать в каждом отдельном случае. Также мы с вами рассмотрим, с какими сложностями можно столкнуться, и что делать для правильной организации освещения.
- Повышенная влажность или не отапливается. В этом случае проводку нужно проводить в трубах, они защищают от влаги и сильных морозов. От такого варианта можно и отказаться, если желаете сэкономить, но помните: «Скупой платит дважды», может получиться так, что все придется менять со временем.
- Сарай отапливаемый и сухой. В этом случае можно выбирать любую проводку, как открытую, так и закрытую, особой разницы нет.
- Очень сырое помещение, сюда можно отнести: парники и теплицы. В этом случае проводка должна иметь двойную изоляцию, а все светильники защиту IP 65 и выше. Выключатель лучше выносить за пределы, также не забываем делать безопасное напряжение 12 Вольт.
Чтобы провести проводку от сарая, посмотрите вот такое фото.
Мы рекомендуем проводить провод под землей, в этом случае он будет полностью защищен. Если считается, что на пути нет никаких преград, видите его по воздуху.
Как провести свет в сарай: необходимые материалы
Теперь переходим ко второму этапу и подготавливаем все необходимые материалы.
Начнет с провода, мы рекомендуем использовать ВВГнг, он обладает повышенной защитой и будет служить вам долгие годы. Распределительная коробка должна быть влагозащитной – это важный момент.
Не забываем, что все приборы должны иметь хорошую защиту. И конечно, делаем правильный расчет сечения кабеля. Лампы рекомендуем устанавливать экономные, сюда можно включить: светодиодные и обычные экономки. Свет в таких постройках может гореть долго, поэтому важно лишний раз на этом сэкономить.
Проводим электромонтажные работы

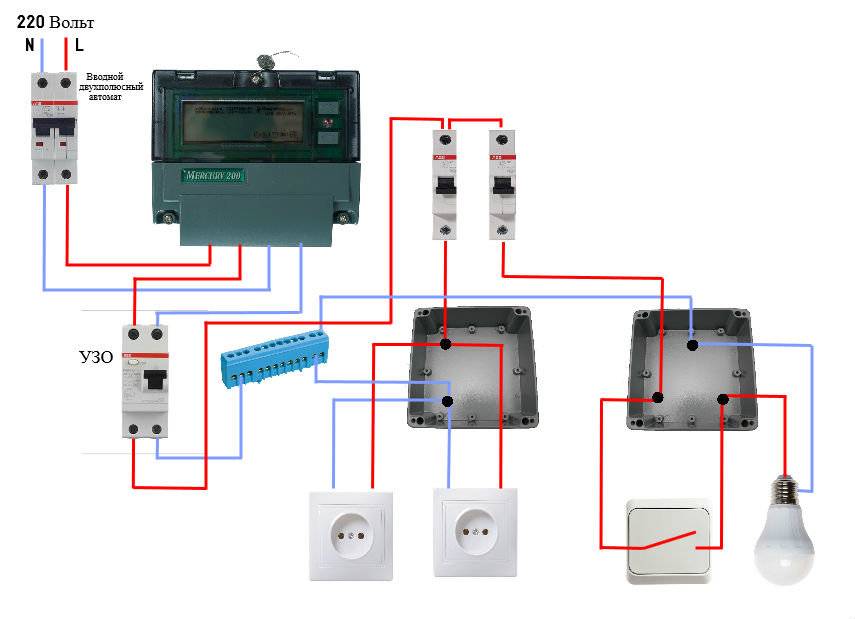

Теперь поговорим о главном – как провести свет в сарай из частного дома. Этот этап считается несложным, вот материалы подобрать – это сложно. Здесь выполняйте пошаговую инструкцию, тогда и будет все в полном порядке. Мы расскажем самый простой способ, как провести провода в сарай по воздуху.
- Закрепляем провод на крюк, не забываем выключать УЗО.
- Провод должен быть в специальной трубе, она защитит его.
- Далее подключаем провод к распределительному щитку.
Для этого его нужно завести в дом, или в другую постройку, от которой вы собрались все подключать. - Протягиваем провод к сараю и устанавливаем автоматический выключатель.
- От автомата провода проводим в распределительную коробку.
- С распределительной коробки подключаем светильники для сарая и выключатель. Можно подключить датчик движения, но здесь смотрите, стоит оно того или нет.
- Проверяем, как все работает.
Для этого его нужно завести в дом, или в другую постройку, от которой вы собрались все подключать.Вот вы и узнали, как сделать свет в сарае своими руками. Рекомендуем установить несколько розеток, они могут понадобиться в любой момент. Можно устанавливать дополнительно и трансформатор, который будет создавать безопасное напряжение, но мы этого делать не рекомендуем, для сарая – это слишком много работы.
Будет интересно узнать: Как провести свет в сарай и курятник своими руками.
Освещение в сарае (33 фото): нормы и требования, инструкция
Хозяйственные постройки в частном доме или на дачном участке существенно повышают функционал земельного участка.
В них можно организовать как складское помещение, так и сарай для домашнего скота, теплицу и т.д. Но не для всех ситуаций хватает естественного освещения, поэтому приходится устанавливать приборы искусственного света. Однако из-за особенностей климатических условий и конструкции помещения освещение в сарае нужно выполнять в соответствии с правилами.
Требования и нормы
Существует большое количество советов, но следует заметить, что все рекомендации должны соответствовать нормативным документам. Иначе ошибки и недочеты в системе электроснабжения сарая может привести к электротравме или аварийной ситуации.
В зависимости от типа здания освещение сарая будет существенно отличаться:
- В сухих помещениях, которые отапливаются в зимний период, можно использовать любой метод прокладки проводки. Если сарай отапливаемый, линию можно смонтировать как открытым, так и скрытым способом.
- В не отапливаемых сараях, где может появляться естественная влага от температурных колебаний, электрический кабель дополнительно помещают в герметичную трубку, предотвращающую проникновение росы. Приборы освещения также выбираются с достаточной степенью пыле- влагозащищенности.
- Для сараев с повышенной влажностью (где организованна теплица, парник и им подобное помещение) необходимо применять кабельно-проводниковую продукцию с двойной усиленной изоляцией согласно п.2.1.43 ПУЭ. Светильники должны иметь защиту IP67 или IP68, коммутатор выносится за пределы сарая.
- Если сарай построен из досок и внутри отсутствует какая-либо отделка, то прокладка проводки и установка приборов освещения по горючей поверхности выполняется в соответствии с п.2.1.38 ПУЭ на негорючей поверхности. Негорючий слой при непосредственном расположении на нем должен выступать в каждую сторону в случае открытой прокладки согласно п. 2.1.37 ПУЭ. Скрытая проводка в деревянных конструкциях выполняется в металлических трубках, не распространяющих искрообразование.
- Для обеспечения безопасности в ходе эксплуатации освещения или другого электрооборудования в сарае должны использоваться специальные меры в соответствии с п. 1.7.50 ПУЭ. Это может быть подключение светильников к низкому напряжению 12В, применение защитного заземления, подключение УЗО или двойная изоляция кабелей. Вышеперечисленные меры можно использовать как все вместе, так и по отдельности.
Приборы освещения также выбираются с достаточной степенью пыле- влагозащищенности.
1.7.50 ПУЭ. Это может быть подключение светильников к низкому напряжению 12В, применение защитного заземления, подключение УЗО или двойная изоляция кабелей. Вышеперечисленные меры можно использовать как все вместе, так и по отдельности.Варианты осветительных приборов для сарая
Все типы искусственного освещения сарая можно разделить на внутренние и наружные. Наружное чаще всего, располагается непосредственно у входа или вблизи двери. С целью экономии электроэнергии можно использовать солнечные светильники, которые днем будут накапливать заряд, а ночью освещать здание.
Светильник на солнечных батареях у входаВнутренние осветительные приборы устанавливаются на потолок или стену, дополнительное освещение может размещаться у полок, возле верстака или стола, если использование сарая предполагается под мастерскую.
Для освещения хозяйственных зданий можно использовать несколько типов осветительного оборудования:
- Светодиодные светильники – являются наиболее экономными с точки зрения выделяемого света на каждую потребленную единицу мощности. Отличаются длительным сроком эксплуатации, приемлемым температурным диапазоном для освещения сарая, но их стоимость является самой высокой;
- Люминесцентные – вторые в списке экономных ламп для внутреннего освещения сарая, они обладают немного худшими параметрами, чем LED лампочки. Однако они крайне капризны к низким температурам и при показателях ниже –5ºС энергосберегающая лампа может не загореться вообще.
- Галогенные лампы – отличаются низкой эффективностью для освещения сарая, но имеют самую низкую стоимость. Нои актуальные если сарай используется редко и освещение включается лишь по необходимости.
Отличаются длительным сроком эксплуатации, приемлемым температурным диапазоном для освещения сарая, но их стоимость является самой высокой;Лампы накаливания в светильниках используются крайне редко, если хозяин не хочет менять на более совершенные модели. Но, в то же время, лампочки Ильича для освещения оправдано для зимних курятников, так как они являются местным обогревателем и дают хороший спектр свечения для набора веса птицей, повышают активность. Помимо этого в курятнике искусственный свет может реализоваться специализированными светодиодными приборами, но их цена довольно высока, в сравнении с классической лампой.
Для некоторых сараев актуально иметь автономное освещение, особенно, если он используется и как гараж, подвальное помещение и т.д. Наиболее простым вариантом автономного источника является аккумуляторный фонарик, который можно хранить в любом удобном месте. А вот в гараже автономное освещение можно запитать от автомобильной батареи.
Подготовительные работы
Подготовку инструментов и приборов для освещения сарая можно начинать как до начала строительства сарая, так и уже в процессе его непосредственной эксплуатации. Для подключения или постройки автономного здания на участке вам необходимо определить наиболее подходящий способ питания: по воздуху или подземный.
Способ питания сарая по воздухуПодземный способ считается самым безопасным, при отсутствии подземных коммуникаций в планируемой зоне расположения линии, лучше протянуть кабель в грунте, так вы предотвратите воздействие атмосферных факторов на него. Это займет больше времени, вам потребуется прокопать траншею на глубине не менее 0,8м и уложить в нее кабельный канал или трубу для защиты линии освещения от механических повреждений.
Воздушная линия монтируется проще и быстрее, но кабель будет перегибаться в месте крепления и изоляция со временем перетрется. Расположение кабеля освещения сарая должно проходить на высоте не менее 2,7 м, для чего используют либо крышу, либо отдельную опору. Для вытяжки линии вам понадобится стальной трос, фиксаторы и анкеровка для натяжки.
Что понадобится для натяжки несущего тросаСечение кабеля для освещения сарая подбирается в зависимости от применяемой нагрузки, вам необходимо просуммировать мощность светильников и планируемого электрооборудования (печей, вентиляторов, станков и т.д.). Затем по мощности выбирается сечение из таблицы:
Таблица: сечение кабеля в зависимости от нагрузки
К примеру, для нагрузки в 5 кВт вам подойдет сечение проводов в 2,5 мм2 по меди или 4 мм2 по алюминию. Заметьте, линию освещения выполнять можно медным проводом, как внутри сарая, так и снаружи, в то время как алюминиевым, только снаружи. Чаще всего используют марки кабеля СИП (для подвода к постройке проводки воздухом), ВВГнг, ШВВП или ПВСнг-LS.
На этапе подготовки обязательно составьте хотя бы приблизительную схему электроснабжения. Это позволит определить количество приборов освещения, выключателей, розеток и распределительных коробок, которые вам пригодятся.
Пример схемы освещения в сараеПошаговая инструкция организации освещения в сарае
Монтаж освещения может отличаться в каждом конкретном случае, что связано с индивидуальными особенностями конструкции каждого сарая. В качестве примера рассмотрим вариант запитки воздушной линией, для этого вам понадобится выполнить такие действия:
- В распределительном щитке дома установите отдельный автоматический выключатель для питания сарая. По мере возможности желательно использовать и отдельное УЗО.
Далее автомат остается в отключенном положении до окончания монтажа электрической проводки или линию освещения к нему не подключают.
- Проведите линию от дома к сараю, допустим, вы собрались провести проводку по воздуху.
Натяните стальной трос, проследите, чтобы натяжка была сильнее, чем у кабеля, иначе их назначение поменяется местами. Если вы используете СИП с несущей жилой, трос натягивать не нужно.
- Просверлите отверстие в стене и заведите кабель в сарай. Место ввода лучше выбирать в непосредственной близи от точки крепления.
- Если в качестве гаража используется сарай, то на вводе лучше смонтировать щиток с автоматами, дополнительной защитой или понижающим блоком питания.
Для других назначений сарая будет достаточно распределительной коробки. Монтаж распределительной коробки выполняется на саморез или дюбель.
- От коробки выведите проводку для освещения, если планируется дополнительная розетка, то для нее выполняется отдельный отвод.
Помимо этого можно сделать розетку, включаемую вместе с освещением в рабочей зоне сарая.
- Закрепите проводку на стенах при помощи хомутов или любым удобным для вас способом. Если для освещения вы штробили стены, то уложите кабель в штробу.
- Установите светильники в нужных местах. Для этого просверлите отверстия под дюбель и закрепите прибор освещения.
- Установите розетки и выключатели для освещения помещения, подключите все оборудование к проводке.
После того, как провода подключены, монтаж распределительных коробок закончен и доступ к токоведущим частям закрыт, можете подключить линию питания хозяйственной постройки к автомату в распредщитке.

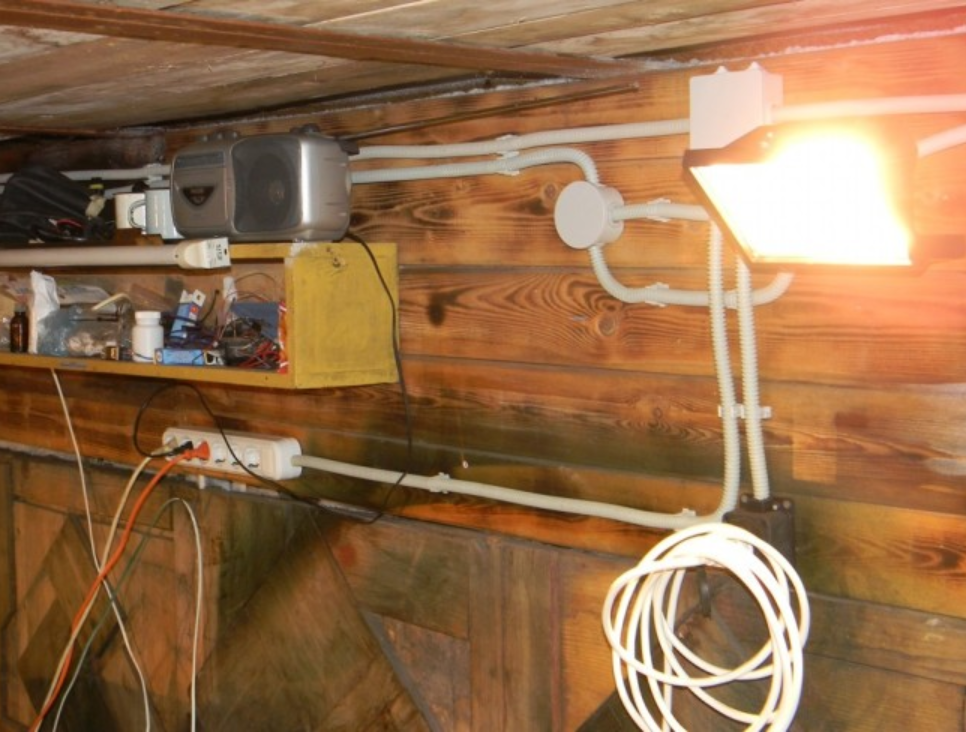

Фото примеры готовых вариантов
Электропроводка для мастерской или сарая
» Каталог домашней электропроводки» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Как спланировать и установить электропроводку в мастерской или сарае: выбор размера электрощита на основе предлагаемых электрических цепей. |
| ||||
Планирование электрических нагрузок перед подключением
[ad#block] Электрооборудование Вопрос: Я хочу провести электропроводку в мастерской коровника примерно в 450 футах от главного электрощита.
- У меня будет небольшое оборудование, работающее без линии.
- Там будет свет, электроинструменты, воздушный компрессор и стереосистема.
- Мне было интересно, какой тип провода я должен использовать, многожильный одиночный провод 6 калибра вместе с общим или я должен использовать только одножильный провод 10/3.
Спасибо за любой вклад.
История: Брайан, разнорабочий из Юнионвилля, штат Вирджиния.
Ответ Дэйва:
Спасибо за вопрос по электропроводке, Брайан.
Подготовка
Применение: добавление вспомогательной панели для пристройки сарая мастерской.
Уровень мастерства: от среднего до продвинутого. Этот проект электропроводки лучше всего выполняется лицензированным подрядчиком по электротехнике.
Необходимые инструменты: Инструменты электрика, включая сумку с ручными инструментами и различные электроинструменты, необходимые для установки вспомогательной панели.
Расчетное время: зависит от типа и размера панели и доступного доступа к области проекта.
Меры предосторожности: Любая существующая электрическая проводка в непосредственной близости, которая может помешать установке вспомогательной панели, должна быть идентифицирована, отключена и, при необходимости, помечена. Работа в электрическом щите опасна из-за опасности вспышки дуги и возможности поражения электрическим током.
Примечание. Установка дополнительной электропроводки должна осуществляться через местную строительную комиссию, в соответствии с применимыми местными и национальными электротехническими нормами, при наличии разрешения и при наличии необходимых проверок.
Выбор размера электрической панели на основе предлагаемых электрических цепей
- Требуемый размер цепи может быть определен только после того, как будут перечислены все известные нагрузки электрических устройств
- Обратите особое внимание на нагрузку двигателя воздушного компрессора
- Медный многожильный электрический провод всегда является лучшим проводником тока для панелей.
- Необходимо выполнить расчет падения напряжения с учетом расстояния 450 футов
- Сечение провода обязательно нужно будет отрегулировать, чтобы поддерживать нужное напряжение
- Неверные коэффициенты падения напряжения могут повлиять на напряжение и электрическую мощность, что может привести к повреждению электрооборудования.
- Проект, подобный этому, должен выполняться при наличии разрешения и инспекций, и его лучше всего устанавливать лицензированным подрядчиком по электротехнике.
Расчет падения напряжения
Электропроводка мастерской
Электропроводка мастерской
- В этой статье показана схема домашней электропроводки для мастерских.
- Тщательное планирование функций мастерской с учетом текущих и будущих потребностей поможет вам понять, как определить требования к электроснабжению.
- Эта информация поможет вам спланировать и проложить электропроводку для мастерских.
Подробнее об электропроводке
Электропроводка
Электропроводка
Проекты электропроводки дома с фотографиями и схемами электропроводки.
Вам также может быть полезно:
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и инспекций для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!Бесконтактный электрический тестерЭто инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку.  Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>Самый быстрый способ проверить неисправность электропроводки!Тестер розетокЭто первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании.  style=»clear: left»>Снимите изоляцию проводов, не надрезая и не повреждая электрический провод!Инструмент для зачистки проводов и кусачкиМой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»> | ||
Как провести электричество в сарае (Пошаговое руководство своими руками)
Узнайте, как провести электричество в сарае – как показано выше Подведение электричества к сараю — это проект «сделай сам», который позволит вам добавить светильники, розетки и т.
д., что значительно улучшит ваше рабочее пространство. По этой причине подключение электричества к сараю — это проект, в котором заинтересованы многие домовладельцы. Если вы проводите много времени, работая в своем сарае, наличие электричества ДОЛЖНО .
Чтобы провести электричество к сараю или зданию на открытом воздухе, начните с планирования прокладки электрического кабеля. Затем добавьте розетку GFCI или автоматический выключатель на электрическую панель дома и проложите новый провод цепи снаружи дома. Выкопайте траншею для электрического кабеля на нужную глубину и установите кабелепровод. Наконец, протяните электрический кабель через кабелепровод в сарай. Засыпьте траншею и проверьте все соединения.
Несмотря на то, что каждый проект электроснабжения сарая будет немного отличаться, это руководство даст вам общие шаги, необходимые для успешного подключения электричества к вашему сараю. Кроме того, если вы более визуальный ученик, вы можете посмотреть мое видео «Как подключить электричество к сараю» на YouTube в конце этой статьи.
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ — Это только справочное руководство. Электрические работы всегда должны выполняться лицензированным электриком в соответствии со всеми местными нормами.
Оглавление (переход к конкретным разделам)
Инструменты и материалы, необходимые для подведения электричества к сараю
Получите БЕСПЛАТНЫЕ чертежи каркаса современного сарая!
Получите доступ к 100% бесплатным планам каркаса сарая, которые я создал для этого сарая. Планы включают размеры, длину обрезков и все, что вам нужно для создания современного сарая!
Адрес электронной почты
Успех! Проверьте свою электронную почту, чтобы узнать о современных планах каркаса сарая!
Чтобы успешно провести электричество в вашем сарае, вам потребуются следующие инструменты и материалы:
- Защитное снаряжение (очки, перчатки, сапоги и т. д.)
- Рулетка
- Электрический кабель UF-B
- Кабелепровод из ПВХ
- Труба из ПВХ Клей/клей
- Розетка GFCI
- Лопата / копатель отверстий для столбов
д.)Имея под рукой все необходимые инструменты и материалы, вы можете начать подводить электричество к сараю.
1. Спланируйте электрическую схему
Спланируйте электрическую схему сараяПервым шагом при подведении электричества к вашему сараю является планирование прокладки электрических кабелей. Как правило, электричество в сарай подается от главного электрощита вашего дома. Однако есть и другие варианты.
Я рекомендую вам проконсультироваться с местным электриком, чтобы он осмотрел ваш сарай, дом и т. д., чтобы вы могли узнать их мнение о наилучшем источнике электричества. Как правило, вы можете попросить электрика выйти и дать вам цитату/идеи бесплатно.
Для моего конкретного применения электричества в сарае ко мне вышел местный электрик, и мы обсудили мое конкретное заявление на электричество в сарае.
После некоторого обсуждения было решено, что лучший способ снабдить сарай электричеством — добавить схему GFCI к существующему электрическому щиту в моем доме. Затем электрический кабель будет проложен через мой подвал (вверх по балкам пола) и проложен снаружи моего дома — возле сарая.
Очевидно, что каждый будет иметь немного различную электрическую разводку для своего конкретного применения электричества в сарае. Поэтому потратьте некоторое время на планирование того, как будет выглядеть ваш электрический провод:
- Перейдите от электрического щитка вашего дома к внешней стороне вашего дома.
- Как электрический кабель опустится ниже уровня земли и будет закопан.
- Как электрический кабель будет проложен ниже уровня земли к сараю.
В моем случае я решил проложить электрический кабель от электрического щитка моего дома к внешней стороне моего дома. Затем я планировал проложить трубопровод выше уровня земли вдоль балок настила до конца настила.
Я решил установить внешнюю розетку в конце своей колоды, которая будет защищена GFCI. После электрической розетки электрический кабель будет проходить ниже уровня земли и проходить под землей сбоку от моего сарая — см. рисунок выше.
Опять же, не стесняйтесь консультироваться с электриком для лучшей прокладки электрических кабелей для вашего приложения. Когда у вас будет хорошее представление о том, как вы проложите электрический кабель от дома до сарая, вы можете перейти к следующему этапу проекта.
2. Установите выделенную цепь навеса GFCI и проложите электрический кабель снаружи дома
Хотя мне удобно выполнять большую часть электромонтажных работ самостоятельно, я всегда нанимаю электрика для работы в моем электрическом щите (т. е. когда схемы нужно добавлять) и проверять любую работу, которую я выполняю самостоятельно.
В данном случае первым шагом при прокладке электрического кабеля к сараю было нанять электрика, чтобы добавить к моему электрическому щитку выделенную цепь GFCI на 20 ампер.
Заявление об ограничении ответственности . Электромонтажные работы должны выполняться ТОЛЬКО лицензированным электриком в соответствии со всеми местными нормами.
После того, как электрик добавил цепь к существующей панели моего дома, я проложил электрический провод новой цепи через подвал к ленточной балке каркаса дома. Затем я просверлил небольшое (1/2 дюйма) отверстие в ленточной балке, чтобы электрический кабель мог выйти за пределы моего дома.
Проложите электрический кабель к внешней стороне вашего дома через ленточный лаг, как показано вышеЯ проложил кабель через отверстие снаружи моего дома и оставил приблизительно 25 футов свернутым – этого было достаточно, чтобы добраться до внешней розетки ( будет установлен на более позднем этапе)
3. Выкопайте траншею для электрического кабеля
Выкопайте траншею для электрического кабелепровода и кабеля и все раскопки заранее.
Необходимая глубина земляных работ зависит от типа трубопровода, который вы будете устанавливать. Кроме того, существуют также варианты электрических кабелей, которые можно прокладывать непосредственно под землей без использования каких-либо кабелепроводов.
Давайте обсудим различные варианты электрических кабелепроводов и электрических кабелей, доступных для этого электроснабжения сарая.
Доступны различные варианты электрических кабелепроводов и электрических кабелейСуществует множество различных вариантов кабелепроводов и кабелей при прокладке электрического кабеля ниже уровня земли. Тип кабеля/кабелепровода, который вы выберете, определит необходимую глубину заглубления.
Опять же, проконсультируйтесь со всеми местными электротехническими нормами в отношении материалов и глубины прокладки кабеля. Все электромонтажные работы должны выполняться лицензированным электриком.
Если вы используете жесткую металлическую трубу, вам нужно закопать ее всего на 6 дюймов ниже уровня земли.
Если вы планируете использовать кабелепровод из ПВХ, вам нужно будет закопать кабелепровод на 12 дюймов ниже уровня земли.
Примечание: 12-дюймовая прокладка трубы из ПВХ зависит от следующего:
- Кабель внутри трубы из ПВХ имеет защиту GFIC перед прокладкой ниже класса 9.0064
- Цепь ограничена напряжением 120 В и защищена автоматическим выключателем не более чем на 20 А
Если ваше приложение не соответствует вышеуказанным требованиям, вам, вероятно, придется закопать трубу из ПВХ на расстоянии 18–24 дюймов. Обратитесь к местным строительным нормам.
Наконец, существует тип электрического кабеля под названием «UF-B», который можно прокладывать непосредственно под землей без кабелепровода. Этот тип кабеля должен быть зарыт как минимум на 24″ ниже уровня земли. См. руководство по глубине прокладки кабелепровода/кабеля, указанное ниже.
Руководство по глубине заглубления электрических кабелепроводов/кабелей После прокладки кабелепроводов/кабелей и после того, как вы определили, какой тип кабеля/кабелепроводов вы планируете использовать, просто выполните раскопки на требуемую глубину.
Я рекомендую вам использовать лопату и копатель ямы для неглубоких закопок. Может оказаться выгодным арендовать механический бур/экскаватор для более глубокого/дальнего захоронения.
PRO НАКОНЕЧНИК – Перед раскопками обязательно свяжитесь с местной компанией по расположению инженерных сетей, чтобы отметить все существующие подземные коммуникации.
После раскопок вы можете приступить к прокладке трубопровода и кабеля.
4. Установка кабелепровода (если применимо)
Решив, какой кабелепровод лучше всего подходит для вашего приложения (если он есть), вы можете приступить к установке кабелепровода.
Для своего применения я использовал кабелепровод из ПВХ диаметром ½ дюйма с различными изгибами и изгибами (в зависимости от моей конкретной прокладки кабелепровода).
Проложите электрический кабель через кабелепровод Чтобы начать установку кабелепровода, я проложил первый кусок кабелепровода снаружи дома и пропустил через него электрический кабель.
Я обнаружил, что поэтапная установка кабелепровода, а затем прокладка электрического кабеля, хотя и по частям, была самым простым подходом.
Вам потребуется обрезать часть кабелепровода при установке схемы кабелепровода. Измерьте и отрежьте кабелепровод по размеру с помощью торцовочной пилы, ножовки и т. д.
Отрежьте необходимый размер электрического кабелепровода с помощью торцовочной пилы или ножовкиЧтобы соединить трубы из ПВХ, вам понадобится клей для труб из ПВХ. Нанесите клей для ПВХ на каждый конец сегментов трубы из ПВХ, которые вы соединяете вместе, и плотно прижмите два конца вместе и держите их вместе в течение 20-30 секунд.
Подготовка к соединению сегментов кабелепроводаНанесите клей ПВХ на охватываемый конец кабелепровода Сожмите два конца кабелепровода вместе и удерживайте их на месте в течение 20-30 секунд Я установил 9Изгиб 0 градусов, позволяющий переходу трубопровода из горизонтального положения в вертикальное. Я установил 90-градусный изгиб и выпускное отверстие GFCI – как показано выше Затем я установил опорную плиту размером 4 x 4 дюйма, обработанную давлением, к моему сараю (в качестве распорки), а затем установил внешнее выпускное отверстие GFCI – что будет обсуждаться в следующий шаг.
5. Установка внешней розетки GFCI (дополнительно)
На мой взгляд, внешних розеток никогда не бывает слишком много. В результате я настоятельно рекомендую вам подумать о добавлении внешней розетки GFCI к внешнему виду вашего сарая (или дома) в рамках вашего проекта электроснабжения сарая.
Чтобы добавить внешнюю розетку GFCI, начните с выбора подходящей внешней розетки для вашего приложения. В моем случае я использовал внешнюю розетку GFCI со встроенной водонепроницаемой крышкой.
Как правило, внешние розетки имеют монтажные кронштейны, которые позволяют прикрепить розеточную коробку к монтажному блоку (который в данном случае представляет собой брусок размером 4″x4″).
Прикрепите розетку GFCI к монтажному блоку – как показано. Кроме того, внешние коробки розеток обычно имеют встроенные соединения кабелепроводов, которые позволяют прокладывать кабелепровод/кабель в розетку и из нее.
Подсоедините внешнюю розетку по мере необходимости Следуйте инструкциям производителя и установите розетку соответствующим образом.
Протестируйте, чтобы убедиться, что функция GFCI работает правильно.
Далее вы можете продолжить прокладку электрического кабеля и кабелепровода по установленной схеме разводки электропроводки.
6. Проложите электрический кабель через кабелепровод
На этом этапе рекомендуется прокладывать электрический кабель через кабелепровод поэтапно. Очень сложно протянуть кабель через кабелепровод диаметром 1/2″ на большой участок, особенно если есть много изгибов и изгибов.
Пропустите электрический кабель через трубу из ПВХ поэтапно.В результате я просто установил два или три куска трубы / фитинга, а затем пропустил электрический кабель через этот сегмент. Я повторял этот процесс до тех пор, пока не были установлены все трубы и кабели.
7. Завершение электрического соединения в сарае.
После прокладки электрического кабеля и кабелепровода ниже уровня земли в районе, прилегающем к моему навесу, я установил фитинг с изгибом под углом 90 градусов и проложил его из земли на 12 дюймов выше уровня земли.
Затем я просверлил отверстие диаметром 3/4″ в сайдинге сарая, где кабель/кабелепровод должен быть проложен внутри сарая.
Затем я установил корпус кабелепровода типа LB диаметром 1/2 дюйма (как показано ниже) и прикрепил его к моему сараю с помощью хомутов из ПВХ.
Корпус кабелепровода из ПВХ типа LBЗатем я просто протянул электрический кабель через кабелепровод и корпус кабелепровода типа LB в свой сарай.
Я проложил электрический кабель выше уровня земли в своем сарае, как показано на рисунке8. Добавьте розетки, освещение и т. д.
После того, как вы проложили электрический кабель в своем сарае, вам просто нужно подключить необходимые розетки, выключатели, светильники и т. д.
В моем случае я сначала установил еще одну розетку GFCI внутри сарая. Эта розетка будет использоваться для зарядки моих электроинструментов и т. д.
Затем я установил выключатель света и светодиодный фонарь, чтобы освещать свой сарай ночью.
Наконец, я установил несколько выключателей внешнего освещения для управления внешним освещением в моем сарае.
Очевидно, что тип и количество розеток, осветительных приборов, светильников и т. д. будут разными для каждого электрооборудования сарая. Установите необходимые светильники, розетки и фитинги в соответствии с требованиями вашего электроснабжения сарая.
9. Проверьте все соединения, розетки и т. д.
На этом этапе вам нужно будет проверить все ваши розетки GFCI, лампы, выключатели и т. д., чтобы убедиться, что все установлено правильно и что все работает как намеревался.
Опять же, лицензированный электрик должен выполнять и/или проверять все электрические работы и соединения.
Убедившись, что все работает должным образом, загерметизируйте все соединения кабелепровода снаружи сарая и дома с помощью высококачественного наружного герметика. Вы также захотите загерметизировать все наружные осветительные приборы и т. д.
При необходимости загерметизируйте все электрические соединения герметиком После проверки всех соединений и герметизации, если необходимо, ваш проект электроснабжения сарая почти завершен.
10. Засыпка траншеи для кабеля и электрического кабеля
Засыпка траншеи для электрокабеляНа этом этапе просто засыпьте траншею для кабелепровода/кабеля и уплотните участок с помощью ручной трамбовки. Посадите семена травы и т. д. по мере необходимости.
Посадите семена травы над траншеей для трубопровода по мере необходимости.После того, как вы засыпали электропровод и кабель, вы успешно провели электричество в свой сарай. Поздравляем!
Завершенный проект по электроснабжению сараяНа данный момент все, что осталось сделать, — это пользоваться новообретенным электроснабжением вашего сарая и дополнительными удобствами.
Если вы более визуальный ученик, вы можете посмотреть мое видео «Как провести электричество в сарай» на YouTube ниже: Пошаговое видео
Этот проект электроснабжения сарая был выполнен в рамках моего проекта по строительству современного сарая размером 10 на 10 футов. См. ниже: Современный сарай размером 10 x 10 от начала до конца, посетите ATimprovements.
com или посмотрите мои пошаговые обучающие видео на Youtube.
Спасибо!
Большое спасибо, что ознакомились с ATImprovements! Если вы узнали что-то из этого проекта, вам могут понравиться и другие проекты «Сделай сам»:
- -шаг за шагом-руководство-сделай сам/
- Как обрамить основание сарая размером 10×10 футов: https://atimprovements.com/how-to-build-a-shed-floor-base-diy-step-by-step-guide/
- Как обрамлять стены сарая: https://atimprovements.com/how-to-frame-a-shed-how-to-frame-walls-for-a-10×10-modern-shed-step-by-step -с картинками/
- Как установить навесное окно: https://atimprovements.com/shed-window-installation-how-to-install-a-window-in-a-shed-diy/
- Как установить рулонную дверь в сарае или гараже: https://atimprovements.com/roll-up-door-installation/
- Как построить забор: как построить забор (руководство своими руками) — улучшения AT
- Как построить ворота для забора: Как построить ворота для забора (7 шагов с фотографиями и видео) — улучшения AT
- Как установить проволочные перила на террасе своими руками: проволочные перила своими руками — пошаговая установка проволочных ограждений — (atimprovements.
