Как сделать простую мини электроплиту из ТЭНа электрочайника и подручных материалов своими руками. « ЭлектроХобби

Попался мне под руку электронагревательный элемент от обычного электрического чайника. Выбрасывать жалко. Размеры и формы этого ТЭНа навеяли мне идею сделать из него небольшую мини электроплитку, чем я и занялся. Причем она мне нужна была для многих задач, таких как подогревание небольших порций пищи и жидкости, сушка различных предметов (небольших размеров), плавление парафина и воска, да и зимой возле нее чуть потеплей будет. Мощность у этого нагревателя была 1300 Ватт. Рассчитан он на переменное сетевое напряжение 220 вольт. При этом напряжении и мощности сила тока будет 6 ампер. Еще одним моментом было то, что нужда была в плавной регуляцией температуры накала ТЭНа.

Для начала я придал более подходящий и компактный вид этому нагревательному элементу, срезав лишнюю кромку вокруг основания ТЭНа. Следующей задачей было сделать нормальное основание, которое бы надежно и устойчиво держало как сам электронагреватель, так и ту массу, что будет ставится на него сверху. Первой версией такого основания было вылитый из гипса монолитный блин подходящего диаметра (около 12 см) и высоты (около 2 см). Если нагревательный элемент положить прямо на этот гипсовый блин, то он будет тоже значительно нагреваться. Решил между блином и ТЭНом сделать небольшой промежуток. Для этого взял 4 обычных каленых самореза (ну, что было под рукой) и закрепил их как на гипсовом блине, так и на нагреватели. Стояли они в виде 4 ножек, равноудаленных друг от друга.

Такой вариант с основанием в виде гипсового блина был вполне хорош. Мини электроплитка стояла устойчиво, не шаталась. Длина саморезов была около 6 см. Этого вполне хватало, чтобы температура плитки не передавалась на подложку. На середине саморезов температура была всего около 45 градусов. К сожалению случайное падение мини плитки раскололи гипсовый блин. Моя неаккуратность.

Поскольку саморезы (ножки) практически не нагревались в процессе работы самодельной мини электроплиты, то решил вторую версию сделать просто из обычной деревянной доски подходящих размеров. В такое деревянное основание саморезы легко вкручивать. Их шляпки хорошо зацепились за нижнюю часть ТЭНа, что позволяло конструкции быть ну очень простой и в тоже время вполне надежной. Такой вариант мини плитки, сделанной из обычного нагревателя электрочайника, саморезов и доски сделать может практически любой всего за несколько минут.

Теперь что касается электрического подключения этой мини электрической плиты, сделанной быстро своими руками. Стоит учесть, что когда данный нагревательный элемент стоял в электрочайнике, то при своей работе вода (что нагревалась) препятствовала перегреву самого ТЭНа. Обычно в электрочайниках стоят простые защиты, которые срабатывают тогда, когда температура поднимается выше нормы. В нашем случае если подать на этот нагревательный элемент (1300 вт) 220 вольт, то долго греть ТЭН не будет, уже через несколько минут он сгорит от перегрева. Следовательно, питать этот электронагреватель нужно от меньшего напряжения.

Чтобы ограничить мощность нагревателя я использовал самый обычный модуль регулятора мощности (симисторный, который стоит достаточно дешево). Собрал небольшой корпус для платы регулятора, к которому приделал накладную розетку и шнур с вилкой. На корпусе была крутилка, что позволяла плавно регулировать напряжение, подаваемое на ТЭН. В итоге я получил и ограничение по мощности, чтобы не спалить нагреватель, и регулятор температуры самодельной мини электроплитки. Естественно, если регулятор повернуть на всю, то и напряжение на ТЭН пойдет максимальное. Для этого на корпусе диммера я сделал отметки, за которые мне не стоит выходить.

Другим вариантом ограничения мощности нагревательного элемента было внедрение в электрическую цепь обычного диода (с подходящей силой тока и напряжением). То есть, как известно, при последовательном подключении диода с активной нагрузкой происходит уменьшение мощности ровно в два раза. Это происходит потому, что диод срезает одну полуволну переменного тока и пропускает вторую (противоположную). В этом случае нам нужен всего один диод, сила тока которого должна быть не меньше той, что будет у нашей нагрузки (ТЭНа). В моем случае нагреватель имеет 1300 ватт, что соответствует силе тока в 6 ампер (при напряжении 220 вольт). Диод можно ставить любой стороной, это значения не имеет. Ну и регулировать мощность этой мини печи уже возможности не будет. Она будет работать с мощностью 650 ватт.

P.S. В целом собранная мной мини электроплита оказалась очень полезной для многих дел. Она очень компактна, имеет минимальные размеры, собиралась из подручных вещей и очень быстро. На ней достаточно быстро можно разогреть пищу, вскипятить воду, увеличить температуру в небольшом помещении (если сверху положить алюминиевый лист с достаточной площадью поверхности), высушить небольшие предметы и т.д. Так что если у Вас появился интерес к этой самоделки, берите и делайте своими руками.

Как сделать компактную электроплиту на 1 кВт | Сделай Сам — Своими Руками

12.11.2021

Совсем неплохо если в мастерской или гараже имеется небольшая электроплита. С ее помощью можно приготовить поесть, просто разогреть еду, или нагревать до комфортной рабочей температуры различные смолы, полимеры. Сделать небольшую плитку своими руками совсем несложно и недорого.

Материалы:

• Большая жестяная банка;
• электрическая вилка;
• гнездо плоское под вилку;
• гипс;
• спираль для бытовых электроплит и нагревателей — http://alii.pub/63wbgv
• стальной прут 3-4 мм.

Процесс изготовления электроплитки своими руками

Для изготовления корпуса плиты потребуется большая жестяная банка диаметром примерно 15 см.

От нее понадобится нижняя часть высотой 8 см. Для удобства реза необходимо приклеить по окружности изоленту, и пилить по ней.

Укороченная банка размечается на 4 одинаковые сектора. Затем ее нужно обрезать по верхней окантовке на ширину изоленты, оставив зазубрины на метках. Эти выступы будут нужны для установки посуды.

В стенке банки вверху необходимо просверлить 2 отверстия под электрическую вилку.

После этого 4 зазубрины сворачиваются внутрь. Можно обернуть их на отвертку.

Затем разбираем вилку.

В ее штифты необходимо зажать согнутые под прямым углом длинные винты с накрученными до головки гайками. Доработанная вилка вставляется изнутри в отверстия в банке. На нее надевается плоское гнездо.

После этого нужно замешать гипс с водой, и залить банку, но так, чтобы оставить открытыми головки согнутых винтов в розетке.

Когда гипс застынет, нужно нарезать пазы для спирали. Для этого в центр формы закручивался саморез. После чего циркулем по металлу на гипсе нарезаются бороздки кругами.

Бороздки необходимо расширить до полноценных пазов для нагревательной спирали. Это удобно делать сверлом. Оно легко соскабливает гипс.

Нарезанные пазы нужно соединить. Это удобно сделать узкой стамеской. Переходы между кругами необходимо делать напротив друг друга, но с разных сторон.

В банке вокруг вилки вырезается жесть, чтобы пластиковое гнездо не контактировало с горячим металлом.

После этого в пазы закладывается нагревательная спираль. Ее концы зажимаются на выступающих винтах.

Далее нужно заняться подставкой. Из стального прутка выгибаются треугольные рамки, и вставляются в скрученные проушины в плите.

Теперь при подключении к сети с помощью плоского гнезда, спираль разогревается. Все, плита готова к применению.

Потребляемая мощность не превышает 1 кВт.

Смотрите видео

Как сделать мини электроплиту на 12 В — https://sdelaysam-svoimirukami.ru/6084-kak-sdelat-mini-jelektroplitu-na-12-v.html

Поделиться в социальных сетях

Вам может понравиться

Как переключиться с газовых плит на электрические

1. Проверьте силу тока в электрической коробке.
   Электрические и индукционные плиты потребляют от 20 до 50 ампер. Проверьте, нужно ли вам увеличить силу тока, чтобы разместить электрическую плиту, или сделать первый шаг к электрификации всего дома. (Нет лучшего времени, чем настоящее: налоговые льготы на электрификацию дома могут сэкономить вам до 14 000 долларов, чтобы навсегда избавиться от газа. Рассчитайте свою экономию здесь.)
2. Возможно, вам потребуется установить новые розетки или схемы.
   Сделайте эти улучшения заранее, чтобы, когда ваша газовая плита сломается, вы сразу же были готовы к электрической. Комбинация электрической варочной панели и духовки потребляет от 220 до 240 вольт. Узнайте больше из сообщения в блоге Service One «Можно ли перейти с газовой плиты на электрическую?»
3. Чек на скидки Закона о снижении инфляции.
   Закон о снижении инфляции предлагает значительные скидки при переходе на электричество. Скидки на электрификацию могут покрывать от 50 до 100% стоимости вашей электрической/индукционной плиты, до 840 долларов США, в зависимости от вашего дохода. Проверьте, не предлагает ли ваш город, округ, штат или коммунальное предприятие дополнительные льготы для покрытия расходов на замену газовых приборов электрическими.
4. Выбери свою плиту!
   Доступно очень много моделей: электрическая плита, индукционная плита или комбинированная плита-духовка. Найдите тот, который подходит для вашего бюджета, пространства и стиля. Ознакомьтесь со списками лучших индукционных и электрических плит от Consumer Reports.
5. Привлеките профессионалов.
   Газ — опасное дело. Попросите газового сантехника отключить газовую линию, снять плиту, закрыть газовую линию, снова включить газ и повторно зажечь контрольные лампы во всех оставшихся газовых приборах. Лицензированный электрик должен установить вашу новую электрическую плиту. Как только газовая плита исчезнет с вашей кухни, отнесите ее в центр утилизации или позвоните в компанию, например 1-800-JUNK, за помощью.
6. Убедитесь, что ваша посуда совместима.
   Если вы выберете индукционную плиту, вам понадобится нержавеющая сталь или чугун, чтобы получить магнитную теплопередачу индукционной плиты. Не уверены, совместимы ли ваши кастрюли и сковороды? Проверьте их с помощью магнита. Если он прилипнет, ваша посуда будет работать на индукции.

7. Наслаждайтесь приготовлением пищи на энергоэффективной, чистой и безопасной плите!
   Для получения дополнительной информации о том, как осуществить переход, посетите руководство Rewiring America Electrify Everything in Your Home. Вы можете сделать еще один шаг, перейдя на возобновляемые источники энергии через поставщика коммунальных услуг. Некоторые отличные варианты включают Clean Choice Energy и Green Mountain Energy.

Часто задаваемые вопросы

В: Могу ли я перейти на электричество, не разорившись?

О: Есть доступные способы электрифицировать кухню.

Придерживайтесь электрической плиты, стоимость которой в Home Depot начинается от 698 долларов. Индукционные плиты эффективнее и дороже, но есть способы снизить стоимость. Например, CostCo предлагает своим членам ряд индукционных плит в ограниченном количестве. Налоговые субсидии в соответствии с Законом о снижении инфляции могут снизить стоимость вашей плиты на 50-100%, в зависимости от вашего дохода, до 840 долларов.

Если замена газовой плиты не входит в планы, сократите использование плиты с помощью электроприборов меньшего размера. Электрические чайники, скороварки, мультиварки, тостеры и портативные индукционные горелки — все это недорогие способы начать переход на электрическую кухню. Вы можете получить приличную портативную индукционную горелку всего за 45 долларов. Проверьте эти списки от Wirecutter и CNN. Для большей экономии и устойчивого развития ищите бывшие в употреблении бывшие в употреблении приборы на Amazon или eBay.

В: Я арендатор. Как я могу перейти на электричество?

A: Вот 7 способов убедить арендодателя купить вам новую бытовую технику на сайте thekitchn.com.

1. Проведите переговоры перед расторжением договора аренды.
   Ваш арендодатель повысил арендную плату? Используйте отказ от аренды как возможность договориться об электрической или индукционной плите.
   Поделитесь исследованиями о вреде газовых плит для здоровья.
2. Согласен заселиться раньше.
   Предложите переехать в вашу квартиру до первоначальной даты аренды, если арендодатель заменит газовую плиту.
3. Поручитесь своему арендодателю.
   Предложение подписать договор аренды на 18 или 24 месяца в обмен на электрическую или индукционную плиту.
4. Заплатите арендную плату заранее.
   Если вы можете ее размахивать, предложите внести предоплату в обмен на новую электрическую плиту.
5. Выберите свои сражения.
   Ради здоровья вашей семьи подумайте о том, чтобы сделать это чем-то, за что вы готовы сражаться.
6. Предложение разделить стоимость.
   Вы даже можете оценить некоторые единицы, прежде чем представить идею.
7. Предложите взять на себя часть работы по дому.
   Уборка заснеженного тротуара выглядит намного лучше, когда вы можете приготовить себе чашку горячего шоколада на электрической плите.

Если ничего не помогает, подумайте о том, чтобы предложить оплатить стоимость установки или взять на себя экологически рациональную утилизацию газовой плиты в качестве еще одного способа заставить вашего арендодателя сделать переход.

В: Что делать, если ваш арендодатель говорит «нет» или если ваша аренда не соответствует необходимым требованиям к электричеству?

О: Проявите творческий подход.

Наймите специалиста для установки основного кухонного шкафа. Затем поместите сверху индукционные плиты с более низким напряжением или портативные индукционные горелки. Поручите профессионалу безопасно закрыть газовый клапан. Крышка плиты создает больше рабочего пространства и может использоваться в качестве поверхности для индукционных горелок.

В: Что лучше готовит? Газовые или электрические плиты?

О: Современные электрические плиты — это не бабушкины грелки.

Профессиональные повара переходят на индукцию для точного контроля температуры, равномерного нагрева, быстрого приготовления, безопасности и простоты очистки. Газовая промышленность десятилетиями тратила огромные деньги, говоря людям, что газ лучше — это не так. Посмотрите, как шеф-повар Крис Косентино развенчивает мифы о индукции и готовит вкусные блюда для индукции.

— Эта статья была предоставлена ​​Gas Leaks. Gas Leaks — это информационный онлайн-центр, раскрывающий правду о грязной, опасной и смертоносной газовой дезинформации.

Зарегистрируйтесь.
Будьте в курсе.

Технология электрических кухонь стремительно развивается. Будьте в курсе того, как сделать переход:

Все, что вам нужно знать

Электрические плиты требуют большой мощности для эффективной работы на вашей кухне. На большинстве кухонь есть электрические розетки на 120 вольт, подходящие для газовых плит, поэтому перегрузка тех, у кого есть электрическая плита на 220 вольт, может повредить розетку или привести к отключению автоматического выключателя в вашем доме из-за чрезмерного энергопотребления.

Установка специализированной розетки может быть сложной задачей, поэтому было бы разумно подумать о вызове профессионала, такого как наша команда в U.S. Electric. Однако, если вы хотите узнать немного больше о процессе установки, у нас есть вся необходимая информация ниже.

Требования к электропроводке и розеткам электроплиты

Прежде чем подключать электрическую плиту к розетке, ваша кухня должна соответствовать необходимым требованиям к электропроводке и розеткам, чтобы гарантировать отсутствие электрических неисправностей. Электрические плиты требуют двух горячих проводов, одного нейтрального и одного заземления, для которых нужны собственные соединенные выключатели.

Для подключения этих приборов требуется цепь на 50 ампер, совместимая с напряжением 240 вольт, и провод калибра 6. Вы хотите отключить все электричество в вашем доме, прежде чем устанавливать этот тип розетки. Конкретные требования к вашей установке могут отличаться в зависимости от нескольких факторов, включая:

• Размер печи
• Количество проводников на шнурах питания

По сравнению с газовыми плитами, электрические плиты потребляют больше энергии. Средняя газовая плита использует 120 вольт. Как правило, электрические плиты используют для работы 220 вольт. К другим приборам, требующим такого же напряжения, относятся центральные кондиционеры, сушилки для белья и водонагреватели.

Отдельностоящие и встраиваемые электрические плиты

Еще один фактор, который следует учитывать при установке электрической плиты, — это то, является ли ваша плита отдельно стоящей или встраиваемой. Некоторые методы установки могут работать для одного, но не для другого.

Вставные электрические плиты имеют электропроводку, подключенную непосредственно к панели прибора, и не требуют розетки. Отдельностоящие электрические плиты требуют специальных розеток для штепсельных шнуров. Однако и тем, и другим нужны источники питания, способные выдержать 220 вольт.

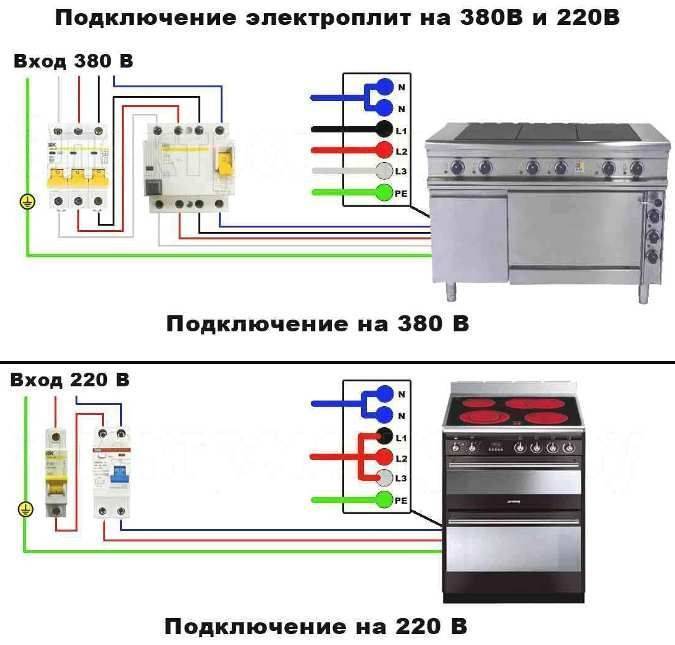

Установка новой розетки для электрической плиты на 220 В

При установке новой розетки для электрической плиты на 220 В необходимо учитывать количество потребляемой ею мощности. Напряжение, которое использует ваша электрическая плита, может быть слишком большим для обычной 110-вольтовой розетки и требует точной настройки, чтобы предотвратить повреждение электричества в вашем доме.

Установка электрической розетки — непростая задача, и несоблюдение мер предосторожности может быть опасным для неопытных домовладельцев. Если вы не уверены в своих навыках работы с электричеством, лучше всего обратиться к опытному электрику для выполнения этой работы.

Обращаясь к профессионалу, вы не рискуете своей безопасностью при установке электроплиты. Последнее, о чем вы хотите беспокоиться, это о том, чтобы пораниться или нанести ущерб вашей плите или дому.

Отключите электричество в вашем доме

Независимо от того, выполняете ли вы эту задачу самостоятельно или поручите это профессионалу, первым шагом к установке розетки для электрической плиты является отключение источника питания вашего дома, чтобы убедиться, что электрические токи не прерывают работу.

Вы можете найти распределительную коробку вашего дома в нескольких возможных местах, например, в подвале или гараже. Найдя его, выключите главный выключатель, чтобы отключить электричество в вашем доме. Этот выключатель обычно является самым большим автоматическим выключателем на панели коробки.

Проверьте, отключено ли питание

Иногда возникают проблемы с отключением электричества в доме. Обязательно проверьте, действительно ли ваше питание отключено, чтобы убедиться, что установка новой розетки безопасна.

Этот процесс так же прост, как проверка выключателей света или попытка включить телевизор. Это может снизить риск поражения электрическим током при работе с проводкой. Если у вас есть сосед по дому, вы можете попросить его предупредить вас, когда отключится электричество. Вы также должны использовать простой мультиметр, чтобы проверить фактическую розетку, над которой вы работаете, прежде чем двигаться дальше.

Убедившись, что все питание отключено, вы или ваш электрик можете приступить к установке необходимых выключателей, кабелей и розеток для работы вашей электроплиты.

Установка автоматических выключателей, кабелей и розеток

Следующим шагом, который необходимо сделать, является установка нового выключателя в распределительной коробке для управления новой розеткой электрической плиты. Убедитесь, что имеется достаточно места для установки автоматического выключателя двойной ширины в соответствии с инструкциями производителя

9.0045 После размещения выключателя необходимо установить разъем в боковой части монтажной коробки, чтобы подключить необходимые кабели внутри коробки.

Если этот процесс слишком сложен для вас, вы можете попросить электрика осмотреть разъем и выключатели, чтобы обеспечить успешную установку.

После подготовки коробки вам необходимо проложить кабели через стены, ведущие туда, где вы хотите разместить розетку электроплиты. Важно избегать других проводов и инженерных сетей при прокладке проводов через стены.

После того, как вы закончите выравнивание кабелей, оставьте самую длинную часть за пределами последнего отверстия. Затем зачистите изоляцию на конце кабеля и подключите его к розетке, прежде чем вкручивать в стену. Закрепив электрическую розетку, вы скоро будете готовы проверить ее.

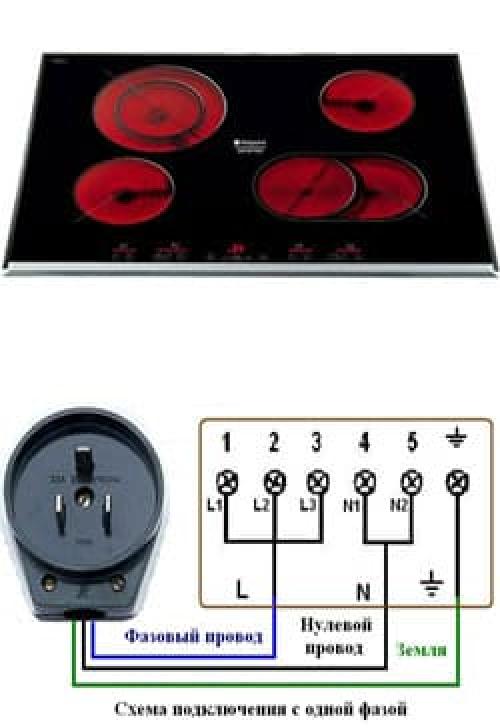

Подключение и проверка электрической плиты

Последним шагом, который необходимо выполнить, является прокладка кабеля розетки через разъем монтажной коробки и подключение его к автоматическому выключателю. Вы также должны определить, сколько кабеля вам понадобится при подключении его к заземляющим и нейтральным шинам.

Вставив заземляющий, нейтральный и горячий провода в соответствующие винтовые клеммы, убедитесь, что все подключено правильно и на месте. Также было бы разумно закрепить кабель диапазона, если он не имеет стабильной поддержки.

Перед включением электричества в доме выключите выключатель розетки электроплиты во избежание перегрузки. После восстановления электричества в доме проверьте мощность розетки.

Если у вас есть мультиметр, вы можете измерить ток или напряжение в розетке. Вы можете подключить электрическую плиту, как только убедитесь, что напряжение в розетке стабильное и составляет 220 вольт.

Этот процесс может различаться в зависимости от вашей монтажной коробки или инструкций к розетке. Если вам нужна помощь, попросите электрика помочь с установкой.

Шнуры питания серии: не входят в комплект

Следует также помнить, что большинство моделей не поставляются со своими шнурами питания. Как правило, вам нужно будет приобрести шнур отдельно и подключить его к плите.

Несмотря на то, что размер цепи может быть разным, шнур и тип розетки — нет. В 1996 году Национальный электротехнический кодекс ввел в действие правила использования четырехпроводных цепей для электрических плит и других приборов с высоким энергопотреблением.

NEC обновил эти рекомендации, чтобы создать более безопасные методы подключения шнуров питания от электроплиты к распределительной коробке. Розетки с четырьмя разъемами обычно подходят для вилок с 4 контактами; если вы попытаетесь установить розетку для трехжильных шнуров, это будет нарушением кодекса.
