Большинство дачников отдыхают за городом обычно только в летний период. Даже при наличии печки или буржуйки приехать зимой и прогреть дачный домик довольно затруднительно. Продлить дачный сезон, а при желании приезжать зимой и отдыхать с комфортом в теплом помещении можно, оборудовав электрический подогрев пола.

Какой электрический теплый пол лучше установить на даче

Дача – это нежилой дом, поэтому

обогрев теплым полом понадобится только на время приезда.

Так как он не будет работать постоянно весь отопительный период, а включаться иногда, к нему предъявляется основное требование – быстро прогреваться. Такими характеристиками обладает любой тонкий теплый пол, когда нагревательный элемент расположен близко к поверхности.

В этом случае применяют:

нагревательный мат;
алюминиевый мат;
инфракрасную пленку.

Какой нагревательный элемент выбрать для теплого пола на даче

Во многом выбор зависит от конструкции пола − бетонное основание или настил из досок, уложенных на лаги.

Также принимается во внимание какое будет финишное покрытие. Нагревательный мат можно применить только на бетонное основание, уложив его под плитку в слой клеевого состава или в тонкий слой плиточного клея под любое другое напольное покрытие, подходящее для теплого пола.

Алюминиевый мат и инфракрасная пленка не требуют заливки стяжкой. Их можно применить как на бетонное основание, так и на деревянное, уложив непосредственно под напольное покрытие.

Правила и рекомендации по укладке электрического теплого пола на даче

В отличие от водяного, электрический теплый пол укладывается не на всю площадь помещения. Площадь укладки определяется с учетом отступа от стен на 5 см и с исключением тех мест, где будет располагаться мебель на ножках ниже 5 см. Чтобы достичь наиболее эффективного обогрева теплый пол должен занимать как можно больше площади помещения, как минимум 70 %.

При наличии бетонного основания не лишним будет сделать теплоизоляцию пола. Обычно бетонный пол на даче делается на грунте. К тому же если под ним находится погреб, то тепло не должно туда проникать.

В качестве теплоизоляции можно применить экструдированный пенопласт, уложив его слоем минимум 5 см и залив цементно-песчаной стяжки, толщиной 3 см. Выполнять теплоизоляцию не обязательно, но ее наличие позволяет вдвое повысить эффективность обогрева и также вдвое снизить расход электроэнергии.

Теплый пол на даче под плитку

Если пол дачного домика выполнен из бетона, обустроить теплый пол под плитку станет самым практичным решением. В отличие от других напольных покрытий, плитка не требует ограничений по нагреву. Здесь можно применить нагревательный мат, мощностью до 200 Вт/м².

Если, приехав на дачу зимой, включить теплый пол без ограничений нагрева напольного покрытия, пол прогреется сильнее и быстрее нагреет воздух в помещении. Затем можно выставить комфортный режим. Кроме того, мат можно подключить через

терморегулятор только со встроенным датчиком температуры воздуха, тем самым облегчить монтаж, исключая установку датчика пола.

Монтаж нагревательного мата на даче своими руками

Здесь не требуется особой подготовки основания. Достаточно очистить его от мусора и, если нужно, прогрунтовать.
Мат расстилается на основании на всю площадь укладки.
Учитывая, что ширина мата 50 см, при укладке его придется разворачивать. Для этого в месте разворота нужно разрезать сетку, не повредив кабель, и мат можно развернуть.
На основании мат закрепляется клеевыми лентами, которые есть на сетке.
После этого на него укладывается плитка с применением стандартного клеевого слоя 8-10 мм.

Включать мат можно только после полного высыхания клеевого раствора. Прогрев такого пола будет достигаться в среднем за 20-40 минут.

Теплый пол на даче под линолеум и ламинат

Здесь возможны несколько вариантов. Если основание выполнено из бетона можно применить алюминиевый мат, ИК-пленку или тот же нагревательный мат, уложив его в слой плиточного клея или самовыравнивающейся смеси, толщиной 1-1,5 см, а затем постелить линолеум.

На деревянное основание можно сделать укладку теплого пола «сухим» методом. Для этого можно применить алюминиевый мат или ИК-пленку.

Алюминиевый мат обойдется дороже, но если на первом плане стоит надежность, эффективность и безопасность, то стоит выбирать именно его. Алюмомат соответствует всем требованиям безопасности: наличие защитного заземления, экранирование и присоединенный на заводе провод подключения.

Главная особенность алюминиевого мата − теплораспределительная оболочка из ламинированной алюминиевой фольги. Благодаря ей мат равномерно распределяет тепло по всей своей поверхности и не перегревается в местах, где теплоотдача затруднена, например, стоящей на полу сумкой.

ИК-пленка стоит дешевле, но при этом она не имеет заземления и экранирования, а также склонна к перегревам и при длительном запирании может вызвать пожар. К тому же провода питания к пленке подключаются на месте установки, что не только усложняет ее монтаж, но и делает контакты ненадежными по сравнению с заводскими.

По этим причинам пленочные полы допускаются только в сухих помещениях. Если в дачном доме с наступлением осенних дождей появляется сырость, от пленки лучше отказаться.

Особенности линолеума для теплого пола

Не любой вид линолеума подходит для теплого пола. Даже если линолеум имеет допуск для напольного обогрева, его нельзя нагревать выше, чем до 28 °C.

По этой причине для подключения теплого пола нужно выбирать терморегулятор с двумя датчиками – пола и воздуха. При этом обогрев будет координироваться по температуре воздуха, но с ограничением нагрева пола.

Монтаж алюминиевого мата на даче своими руками

Любое основание нужно выровнять, чтобы на нем не было впадин, бугорков и перепадов. Для бетонного пола это можно сделать с помощью нивелирующей стяжки, а неровный дощатый пол придется покрыть плитами ОСП.
Перед монтажом всю площадь пола необходимо покрыть амортизационной подложкой, толщиной 5 мм. Самым недорогим вариантом станет вспененный полиэтилен или изолон. Полосы подложки укладываются встык. Стыки полос, а также контур примыкания к стене заклеиваются алюминиевым скотчем.
Затем сначала нужно установить датчик температуры пола. Располагать его нужно так, чтобы после укладки мата он оказался посередине между витков кабеля мата и входил в зону обогрева на 25 см. Под установку датчика нужно вырезать в подложке соответствующую прорезь, а также сделать прорезь для провода датчика, от стены к месту его установки. После установки, датчик и провод нужно заклеить алюминиевым скотчем.

Алюминиевый мат укладывается аналогично простому нагревательному мату, только его фиксация к подложке выполняется отдельным алюминиевым скотчем по всему контуру каждой уложенной полосы.
После укладки алюминиевого мата вся площадь помещения покрывается листами плотного ДВП, так как линолеум из-за своей пластичности не может обеспечить мату механической защиты. При этом алюмомат утапливается в подложку, не вызывает подъема пола.

После этого можно стелить линолеум. Включать мат можно сразу после монтажа.

Особенности монтажа инфракрасной пленки

ИК- пленка устанавливается аналогично алюминиевому мату, только под нее на основание расстилается теплоотражающая подложка, например, фольгированный изолон. Основным различием становится подключение. При установке пленки

каждая полоса подключается отдельными проводами, а их присоединение выполняется контактными клипсами или пайкой. Изоляция контактов и обрезных краев шин выполняется битумной изолентой, а сверху ПВХ-изолентой.

Алюминиевый мат и ИК-пленку также можно устанавливать под ламинат или инженерный паркет. При этом такие напольные покрытия также требуют ограничения нагрева, но зато вполне обеспечивают нагревательному элементу достаточную механическую защиту, исключая применение ДВП.

Узнать больше об Нагревательных матах от передовых производителей.

монтаж и укладка своими руками

Пленочный инфракрасный пол

Теплые полы в доме, пожалуй, заветная мечта любого человека. С развитием современных технологий появилась возможность использовать простые и относительно недорогие материалы для обогрева полов любых домов и квартир. Электрический теплый пол дает возможность отказаться от проблем связанных с установкой трубчатых отопительных систем, в которых носитель тепла вода, а для подогрева используют газовый котел.

Схема подключения инфракрасного пола

Резонно поставить вопрос – что лучше теплый пол электрический или водяной? Для того чтобы ответить на него достаточно сказать, что для устройства теплого водяного пола Вам потребуется установить газовый котел. Для установки необходимо нанять организацию, которая разработает проект. Чтобы отрезать в квартире центральное отопление и горячую воду понадобится куча разрешений соответствующих коммунальных и городских служб. Все это займет в лучшем случае месяц, а в финансовом плане в 3-4 раза перекроет стоимость любого электрического теплого пола.

Теплые электрические полы можно монтировать практически в любой квартире или загородном доме. Если при установке потребление электроэнергии не превышает допустимых норм, то никаких разрешительных документов вообще не потребуется.

Помните! Электрический пол имеет минимальный расход электроэнергии.

Нагревательная пленка на фольгированной подложке

Так все же какие бывают электрические теплые полы. Всего распространены три варианта:

Пленочные инфракрасные полы
Полы, обогреваемые резистивным электрическим кабелем

Рассмотрим подробно каждую систему обогрева, а Вы уже сами решите, какая подойдет Вам больше. Монтаж теплого пола электрического не представляет особой трудности, поэтому выполнить их под силу даже начинающему домашнему мастеру.

Инфракрасные полы

Пленочные, теплые полы в качестве нагревательного элемента используют тонкую толщиной 0,3-0,4 мм пленку, внутри которой запаяны полосы карбоновой пасты. При нагревании карбона через контактные медные шины, они так же запаяны в пленку, происходит излучение волн в инфракрасном диапазоне от 5 до 20 мкм.

Укладка ламината на пленочный теплый пол

Важно знать! Не стоит путать инфракрасное излучение (ИК) с электромагнитным, которое вредно влияет на организм.

Учеными доказано, что инфракрасные волны благоприятно влияют на человека, животных и растения. Такие нагревательные элементы не нагревают сам пол, точнее напольное покрытие. Происходит нагрев окружающих предметов – мебели, стен, потолка и самого человека. Излучение не нагревает воздух, поэтому влажность сохраняется в пределах нормы.

Укладка теплого электрического пола из пленки очень проста. Для начала производят расчет потребляемой мощности. Если планируется применение такого покрытия как ламинат, паркетная доска или паркет, то мощность не должна превышать 150 Вт/м2. Для покрытия из плитки 200 Вт/м2.

Укладка змейкой резистивного кабеля на монтажную полосу

Важно знать! Элементы теплого пола укладываются от стен и других напольных объектов на расстоянии 100 мм. Укладывать пленку под мебелью нельзя. Площадь пленки по сравнению с общей площадью комнаты должна быть не менее 70%.

Монтаж пленочного, теплого пола можно описать так:

Подготовка места подключения терморегулятора
Укладка на цементный пол теплоизоляционной подложки
Раскладка нагревательных полос на подложку
Подключение нагревательных элементов
Установка и подключение терморегулятора
Укладка финишного напольного покрытия

Подложка для термоизоляции должна содержать с хотя бы одну фольгированную сторону. Как правило, подложка — это вспененный пенополистирол. Она отразит ИК-излучение, и Вы не станете обогревать соседей снизу. Полосы теплоизолятора не укладывают в нахлест, а соединяют встык и фиксируют скотчем.

Регулятор температуры для теплого электрического пола

На подложку раскладывают нагревательную пленку. Полосы не должны укладываться в нахлест и пересекаться. Электрический пленочный теплый пол можно только в местах указанных производителем (пунктирная линия и ножницы). Такие метки ставятся через каждые 20-30 см поперек пленки и между нагревательными полосами.

Схема подключения электрического теплого пола из пленок выполняется параллельно. Для этого используют специальные контакты-зажимы. Их подключают к медным шинам путем обжима, а место контакта изолируют битумной изоляцией с двух сторон, которая поставляется в комплекте с теплым полом. Для соединения полос применяют медный многожильный провод сечением не менее 2 кв при силе тока 16-20 А.

Когда подключен теплый пол в квартире электрический производят монтаж терморегулятора и установку термодатчика. Его обычно приклеивают отрезком битумной изоляции под нагревательной пленкой в районе терморегулятора (50-100 см от стены). Сам регулятор располагают на высоте 50-100 см от финишного напольного покрытия.

После проверки работоспособности нагревательных элементов, производится укладка финишного напольного покрытия. Это может быть ламинат, паркетная доска, паркет, линолеум, ковролин или керамическая плитка.

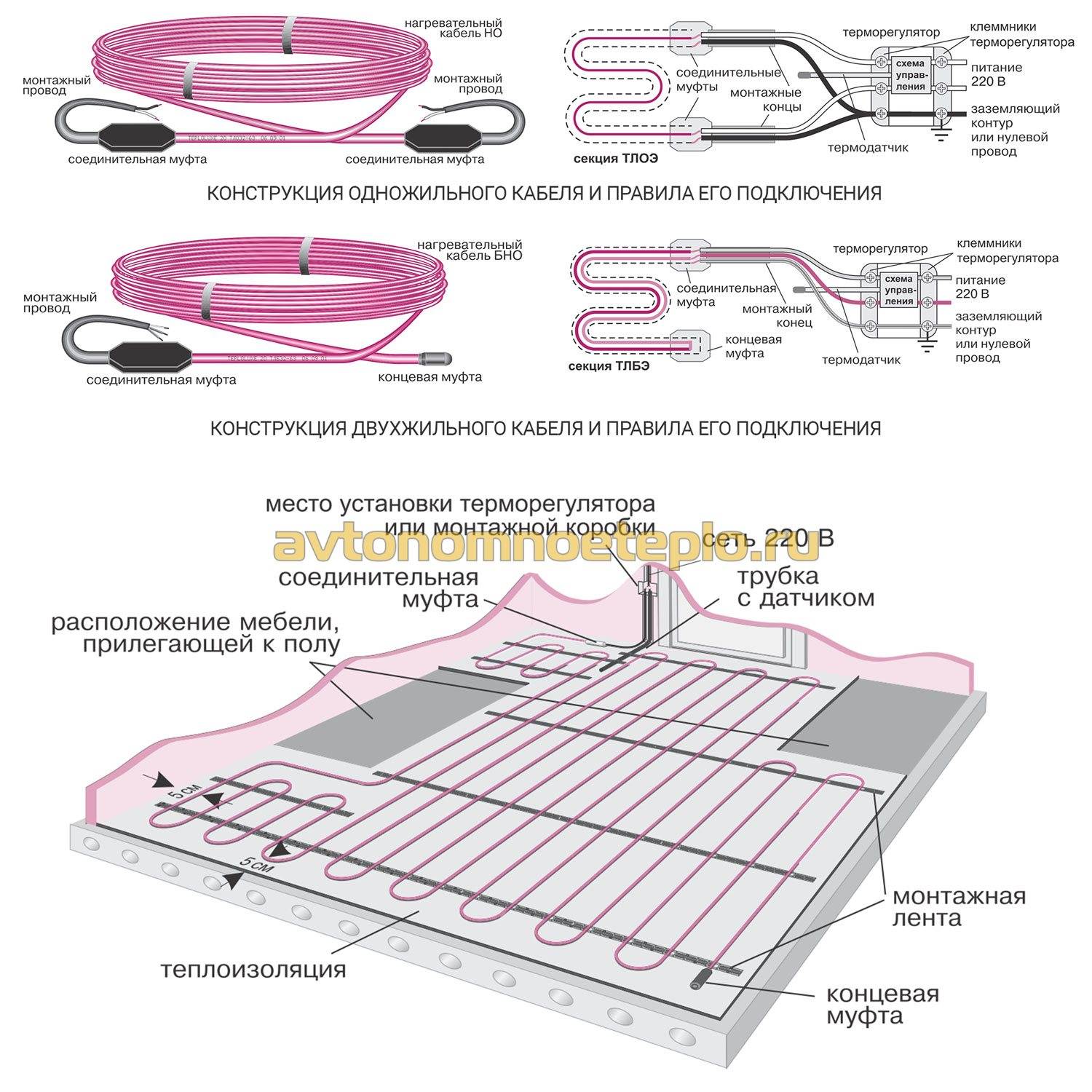

Полы, обогреваемые резистивным электрическим кабелем

В этом случае нагревательный элемент обязательно укладывается в песчано-цементную стяжку. Уже после этого ее накрывают финишным напольным покрытием. В качестве нагревающего элемента используется резистивный кабель.

При прохождении через него токов определенной величины и частоты он нагревается и передает тепло окружающему пространству. По принципу выделяемого тепла кабели различают на резистивные (они дешевле) и саморегулируемые (значительно дороже).

Однако по большому счету они выполняют одну и ту же функцию – нагрев окружающей среды. Расчет теплого пола электрического, а точнее мощности кабеля производят по усредненной таблице, которая может отличаться от таблиц разных производителей (3-5 % что не критично).

Потребление на 1 м2:

Кухня, коридор — 150
Ванная и санузел- 180
Спальня, гостиная – 100-150
Лоджии и балкон -200

Монтажные работы начинаются с определения места установки термостата (терморегулятора). При необходимости в стене проделывается штроба для коробки устройства, канала кабеля и термодатчика. Термодатчик должен располагаться от стены на расстоянии 1 м.

Важно помнить! Термодатчик рекомендуется размещать в пластиковой трубе под нагревательным элементом.

Облицовка керамической плиткой теплого пола

Так его легко заменить в случае выхода из строя. Нагревательный кабель раскладывают змейкой с шагом 10-12 см по всей площади пола помещения. Предварительно на пол укладывают монтажную ленту. Расстояние между лентами 50 см. Монтажная лента имеет самоклеющуюся поверхность. С нее убирают защитный слой и фиксируют ею резистивный кабель к цементному полу.

Основание существующего пола должно быть тщательно очищено от пыли и мусора. И подключение тёплого пола к электричеству производится до устройства цементно-песчаной стяжки.

Когда все элементы под подогрев пола электрический уложены, подключены и проверены на работоспособность, пол заливают цементно-песчаной стяжкой. После ее высыхания производится укладка финишного напольного покрытия.

Электрические системы обогрева пола | Отопление Пол ваш теплый комфорт

Электрические системы теплого пола из Кореи ENERPIA DAEWOO – это экономичное решение для электрического отопления вашего дома, дающее вам естественное и комфортное тепло при низком энергопотреблении. Все системы характеризуются как значительно простые в обслуживании. Предлагаемые нами электрические системы обогрева пола бесшумны и не разносят микробов, как другие системы отопления. Они не выделяют вредных излучений и газов, как отопительные системы на топливе. А самое главное – ваши дети с теплыми ножками – ходят и играют на комфортном полу с подогревом! Мы рады предложить следующие системы электрообогрева:

Инфракрасная нагревательная пленка Идеально подходит для сухих помещений, секционных участков, которые необходимо обогревать в течение некоторого времени, так как требует лишь короткого прогрева и подходит для:

- спальни
- номеров
- отелей
- офисы
- церквей
- ресторанов
- лестницы

Инфракрасная нагревательная пленка

Инфракрасная нагревательная пленка излучает инфракрасные лучи и отрицательные ионы, чрезвычайно полезные для здоровья, и ощущение естественного тепла, излучаемого тем же солнцем. Легкая и простая установка, в пределах компаса любого среднего человека. Продается комплектом или по отдельности. Тем не менее, для больших помещений мы рекомендуем установку профессионалами.

Для Вашего удобства мы создали специальные комплекты (наборы) инфракрасной нагревательной пленки – БАЗОВЫЙ и МАСТЕР.

Комплекты «Теплый пол Ваш теплый комфорт®» разработаны таким образом, чтобы Вы экономили свое время и деньги на необходимых материалах, таких как термостат, термоэлементы WAGO, монтажная коробка. Также комплект можно собрать специально под свои нужды. Чтобы убедиться, что количество заказанного товара соответствует вашим расчетам, не стесняйтесь обращаться к нам.

По вашим данным мы совершенно бесплатно изготовим план (чертеж) разводки теплых полов.

Комплект инфракрасной нагревательной пленки «Теплый пол — ваш теплый комфорт®», готовый к установке. МАСТЕР КОМПЛЕКТ.

Комплекты нагревательных пленок «Теплый пол Ваш теплый комфорт®» предназначены для самостоятельной укладки под ламинат, многослойный паркет или деревянный пол.
Комплект инфракрасной нагревательной пленки «Теплый пол Ваш теплый комфорт®» разработан для сухих помещений. Для обогрева пола во влажных помещениях или помещениях с высокой влажностью мы рекомендуем использовать другие системы обогрева пола, такие как комплект нагревательного кабеля или комплект труб X-L или другие системы обогрева.

Для заказа комплекта «Теплый пол your warm comfort®» или других материалов перейдите в интернет-магазин.

, который потребляет на 30-40% меньше энергии, чем кабельные системы обогрева. Подходит для тех же помещений, что и немагнитный нагревательный кабель.
Идеально подходит в качестве основной системы отопления.

Для заказа системы водяного электрического отопления X-L PIPE обращайтесь к нам

Греющий кабель немагнитный Применяется в качестве основного или дополнительного обогрева различных помещений, в том числе с повышенной влажностью.

- кухни
- номеров
- ванные комнаты
- балкон
- коридоры
- карнизы зданий для предотвращения образования сосулек
- наклонные въезды в магазины, въезды в гаражи и разморозка дорог

Отлично монтируется под ламинат, линолеум, мрамор, камень, плитку Аксессуары: Термостаты, утеплитель, специальные клещи, скотч, лента на битумной основе, клеммы и т.д. и минусы объяснил

Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот как это работает.

Одним из заманчивых вариантов для обогрева вашего дома является электрический теплый пол (UFH). Также известный как сухой теплый пол, он не только прост в установке и обслуживании, но и обеспечивает равномерное распределение тепла по всей поверхности пола, полностью исключая холодные участки.

Сухой подогрев пола, когда-то считавшийся роскошью, быстро становится обязательным элементом ванной комнаты. «В этой области определенно стоит подумать о UFH», — говорит Сара Вазир, руководитель отдела маркетинга компании Warmup. «Вы значительно сэкономите на трудозатратах, если пол все равно будет подниматься и меняться». Кроме того, электрический теплый пол также избавит от холода прохладную поверхность напольной плитки.

Продукты выпускаются с различной теплопроизводительностью, в зависимости от требований помещения, в котором вы устанавливаете UFH. Решения с более высокой мощностью также доступны для областей с более высокими уровнями теплопотерь. Если вы не уверены, какое решение лучше всего подойдет для вашей схемы, стоит пригласить эксперта, который посоветует различные варианты и проведет обследование потерь тепла.

Вы можете выбрать систему электрического обогрева пола на основе кабеля или мата, каждая из которых представляет собой сеть проводов, нагревающихся при включении. В свою очередь, этот слой кабелей согревает отделку пола выше, передавая уютное лучистое тепло остальной части помещения.

«Лучистое тепло позволяет быстрее почувствовать комфорт при более низком уровне температуры», — говорит Сара. «Кроме того, поток воздуха практически отсутствует, что означает, что температура остается одинаковой во всем пространстве».

Плюсы электрического теплого пола

(Изображение предоставлено Future plc/Brent Darby)

С электрическим подогревом пола вы получаете лучистое тепло, которое передается вверх от пола, а не циркулирует по комнате, как в случае с обычный радиатор. Это означает, что при эффективно установленной электрической системе у вас не будет холодных мест.
Установка некоторых типов электрических теплых полов на основе матов, таких как в магазине теплых полов, должна быть в пределах компетенции компетентного домашнего мастера. Это отличное преимущество, если вы хотите сэкономить на затратах на установку, поскольку трудозатраты на установку раствора на водной основе могут составлять до 300 фунтов стерлингов в день.
Одним из основных преимуществ сухой системы является более низкая стоимость монтажа и материалов. «Поскольку провода могут быть проложены непосредственно поверх чернового пола, а не трубы, вмонтированные в черновой пол, это стоит значительно меньше, чем система на водной основе», — говорит Адам Чард, менеджер по контенту в Victoria Plum.
Электрические системы обычно нагреваются быстрее, чем гидравлические альтернативы, которые имеют сеть труб, по которым течет теплая вода для обогрева этажа выше.
Еще одним преимуществом является быстрый монтаж электрических теплых полов. «Некоторые продукты можно установить менее чем за 30 минут, — говорит Лучиана Кола, менеджер по маркетингу Uponor UK. «Для сравнения, системы на водной основе часто требуют больше времени для установки и требуют дополнительного времени для проверки системы, потока и давления воды, а также времени, необходимого для высыхания слоя стяжки перед укладкой напольного покрытия. ‘
Свободные проводные системы могут иметь форму, соответствующую форме помещения, в котором вы прокладываете отопление, что очень удобно, если вы работаете с любыми сложными размерами.
Тонкий липкий коврик или свободные кабели, образующие электрическую UFH, часто означают, что эта установка является идеальным решением для проектов реконструкции, поскольку они приводят к небольшому увеличению высоты ваших полов. Там все еще будет некоторое наращивание, так как вам, возможно, придется установить подложку и изоляцию. Однако, поскольку провода очень тонкие, они могут быть намного ближе к поверхности вашего пола.
После установки электрическая система практически не требует обслуживания, в то время как трубы в системе с подогревом воды иногда необходимо промывать, чтобы избавиться от скопившегося мусора.
Электрические теплые полы считаются оптимальным решением для отдельных комнат, если вы не планируете модернизировать систему центрального отопления во всем доме. Это связано с тем, что систему не нужно снова подключать к центральному коллектору, поэтому ее легко установить в одной комнате без каких-либо нарушений в других частях дома.
Некоторые интеллектуальные термостаты могут быть сопряжены с электрическим теплым полом, что означает, что вы можете дистанционно регулировать параметры обогрева. Другие устройства, в том числе таймеры и датчики движения, могут быть интегрированы в вашу электрическую установку UFH, чтобы максимизировать ее эффективность, гарантируя, что ваша система не выделяет тепло, когда это не требуется.

Минусы электрического теплого пола
