Дополнительные розетки на кухне своими руками: перенести без штробления, добавить во время и после ремонта

перенести без штробления, добавить во время и после ремонта

Хозяева кухонь частенько сталкиваются с проблемами подключения бытовой техники. То холодильник никак не подключить без удлинителя, то электрочайник некуда поставить. Связано это с тем, что розеток в старых квартирах «раз-два и обчелся», да и установлены они где и как попало — кто же мог предсказать такие масштабы научно-технического прогресса. Давайте разберемся, как сделать розетки на кухне с учетом использования конкретной техники, расстановки предполагаемой мебели, а также ряда других вопросов.

Содержание

• С чего начать?
  • Варочная панель и духовка
  • Холодильник
  • Стиральная и посудомоечная машина
  • Микроволновая печь
  • Вытяжка
• Рабочая поверхность
• Как установить своими руками?
• Как перенести розетку?
  • Перенос без штробления
• Монтаж электрофурнитуры
• Если розетки не работают?

С чего начать?

Окончательное решение по выбору места установки розеток должно приниматься только после определения конфигурации кухонного гарнитура. Учитывать необходимо все корпуса, полки, выдвижные ящики, тип вытяжки и т.д. Все это делается для того, чтобы поставить розетку в наиболее удобном с точки зрения эксплуатации месте.

Для начала, подумайте, какой у вас будет фартук на кухне — к примеру, панель или плитка? От этого зависит, будет ли необходимость в установке монтажных коробок.

Если мебель будет изготавливаться под заказ — вероятно у вас будет на руках схема будущего гарнитура, что заметно упростит дальнейший процесс проектирования.

В случае использования старого гарнитура — потребуется составить небольшой эскиз и занести в него уже реальные размеры.



Как только на руках будет схема, можно переходить к расчету необходимого количества розеток.

Зачастую отдельную точку проектируют под варочную поверхность, духовку, холодильник, микроволновую печь и вытяжку. Опционально ставятся дополнительные блоки под миксер, электрический чайник, блендер и т.д.

Совет! Вполне допустимо использование универсальной схемы, которую можно найти в сети. Единственное что потребуется — выполнить незначительную корректировку относительно привязки к стационарным электрическим устройствам.

Варочная панель и духовка

Еще на этапе черновых работ должна быть правильно составлена схема разводки, и в ней учтены все нюансы по мощностям потребителей.

Обычно подключение варочной панели и духовки выполняется раздельно. Связано это с техническими характеристиками каждого устройства. Под варочную поверхность обычно подводят провод сечением 6 квадратов. Он предназначен для нагрузки до 6–7 кВт, при этом зачастую розетку или монтажную коробку не устанавливают.

Духовой шкаф вполне может обойтись и стационарной бытовой розеткой 16А. Она способна выдержать до 3,5 кВт нагрузки и питается проводом в 2,5 квадрата.

В случае установки духовки под панелью, розетки выполняют на высоте 150–180 мм от поверхности пола, рядом друг с другом. Объясняется это тем, что на этом уровне обычно располагается выдвижной ящик «под сковородки» и другую утварь, сняв который, можно обеспечить доступ к сети и кабелям.

Нередко розеточные блоки размещают за смежным корпусом, в 150–250 мм от него. Рекомендуемая высота их размещения: в пределах 200–800 мм от пола.

Когда предполагается встраивание духовки в колонну — необходимо проектировать соответствующий под нее вывод на уровне груди. Допускается монтаж розеточного блока на 150–250 мм выше или ниже духовки. Тогда и питание плиты можно располагать уже на высоте 650–800 мм ввиду отсутствия необходимости обслуживания мест соединения.

Когда речь идет об отдельно стоящей электрической плите, то розетку желательно размещать с левой или правой стороны, за смежным корпусом. Высота ее расположения может варьироваться от 150 до 800 мм.

Холодильник

С учетом незначительной длины шнура под встраиваемый холодильник и рекомендаций производителей, очевидно, что розетка должна быть где-то рядом. Не допускается использования удлинителей и временных переносок.

По понятным причинам место размещения питания желательно выбирать сбоку от бытового устройства. В идеале оно должно быть за соседним шкафчиком, на высоте 150–800 мм от пола и не более чем 250 мм от самого холодильника.

Подключение отдельно стоящего холодильника возможно за его задней стенкой. В идеале, чтобы от края розетки оставался отступ не более 100 мм для обеспечения к ней свободного доступа.

Внимание! Некоторые модели холодильных устройств изготавливаются с раздельной подачей питания на основное отделение и морозильную камеру. В этом случае следует добавить еще одну розетку. Обычно под нее закладывают провод 2,5 квадратов, фурнитуру на 16А, предназначенную для техники до 3,5 кВт мощности.

Стиральная и посудомоечная машина

Обычно «посудомойку» размещают неподалеку от кухонной мойки — соответственно розетка под данную технику должна быть выполнена в одном из соседних нижних шкафчиков.

Вывод электричества производится на высоте 150–500 мм от пола и расстоянии 150–200 мм от смежного корпуса кухни.

Ошибкой является устройство розетки сразу за посудомоечной машиной. Это чревато тем, что встраиваемую технику в последующем не удастся вместить по глубине в предназначенную для нее нишу.

Важно! Установку розетки необходимо осуществлять не менее чем в 500 мм от водопровода.

Микроволновая печь

Нормальным считается установка микроволновой печи на уровне глаз пользователя. Относительно встраиваемого устройства соответствующую розетку лучше провести ниже шкафчика, где будет установлена СВЧ, на высоте 150–800 мм от пола.

Если планируется стационарная установка печи на столешнице, рядом соответственно должна быть и розетка на 16А, до 3,5кВт, с проводом 2,5 квадрата.

Вытяжка

Исходя из вида и модели вытяжки, которую планируется использовать, выбирается отдельный электрический вывод или устанавливается монтажная коробка под фурнитуру.

Большинство устройств закрывается кухонными шкафчиками, поэтому розетку можно разместить внутри них, с левой или с правой стороны от короба вентиляции. Обычно это высота около 1700–1900 мм от пола. Допускается установка розетки над шкафчиками — 2400–2600 мм.

Открытые вытяжки зачастую подключают напрямую, поэтому вывод проводов питания можно делать даже за вентиляционной трубой. Необходимо отметить, что производители бытовой техники в соответствующей инструкции оговаривают этот момент.

Независимо от выбранной вытяжки, для ее работы достаточно подведения провода 2,5 квадрата и, если потребуется, установка обычной розетки на 16А, 3,5 кВт.

Рабочая поверхность

Как правильно вывести питание, и где это лучше сделать под мелкую бытовую технику? Поиск ответа на этот вопрос является серьезным испытанием для многих.

Здесь обязательно необходимо учитывать возможность одновременного подключения необходимых кухонных приборов. Например, вполне возможна ситуация, когда нужно будет включить чайник, тостер, кофе машину и миксер в одной зоне, поэтому желательно в соответствующем месте вывести блок из 4 розетки.

Естественно, все предусмотреть невозможно, поэтому рекомендуется дополнительно предусматривать резерв.

Как показывает практика, много розеток не бывает. Нормальным считается размещение блоков на 3–4 точки с интервалом в 1000–1200 мм на протяжении всей длины столешницы рабочей зоны.

Обратите внимание, что, по технике безопасности, запрещается установка розеток ближе 500 мм от стояка газовой трубы и мокрых зон, в том числе смесителя мойки.

Относительно столешницы электрическая фурнитура должна быть размещена на высоте не менее 100–150 мм, а это 900–950 мм от уровня пола. Окончательные размеры определяются с учетом выбранной плитки — так, чтобы блоки попадали на ее центр. Если же электромонтаж начался, а плитки нет — достаточно просто развести провода с запасом, и уже ближе к началу плиточных работ установить подрозетники.

Как установить своими руками?

Разобраться с правильной прокладкой проводов и установкой монтажных коробок несложно. Основные операции проводятся еще до чистовой отделки помещения.

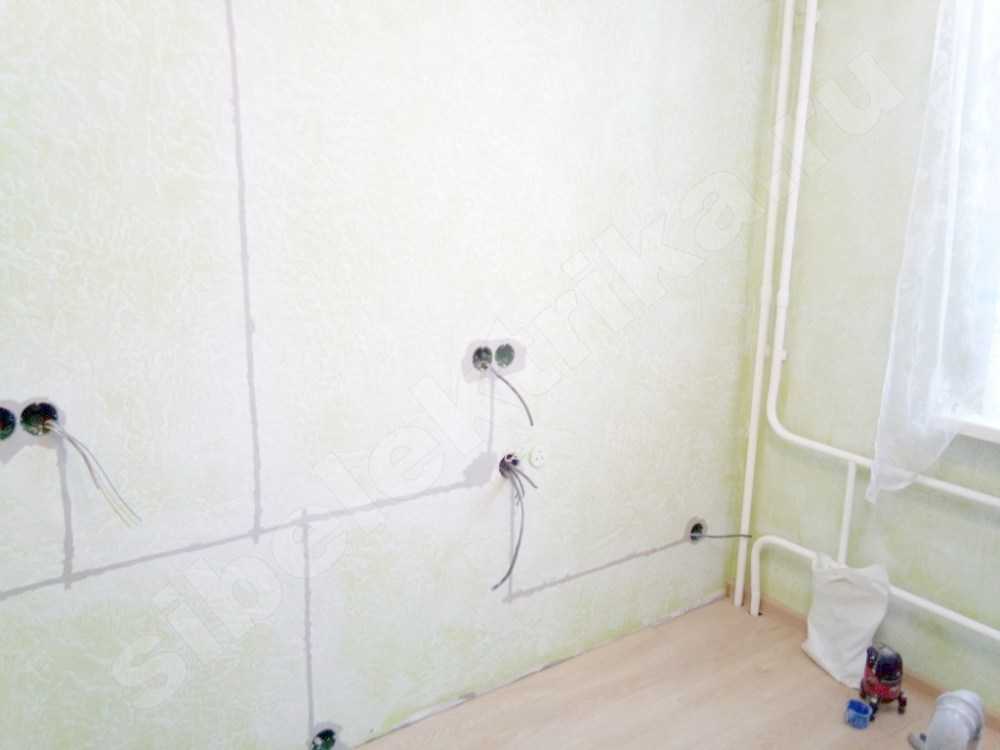

1. Определившись с потребителями и местами установки розеток, переходят к их разметке на стенах.
2. Намечается центр, после чего коронкой на 63 мм для «подрозетника» выполняется отверстие глубиной 40–60 мм. Если специального инструмента нет — можно обойтись зубилом и молотком. Многие профессиональные электрики предпочитают работать болгаркой и перфоратором.
3. Затем можно переходить к закреплению монтажной коробки с пропущенным в нее проводом. Обычно фиксация производится посредством строительного гипса или штукатурной смеси. Допустимо применять специальный клей.
4. После «цементирования» все пустоты и щели по периметру коробки заделываются штукатуркой.

Длина выступающего провода должна быть не менее 150 мм, чтобы при подключении можно было без проблем произвести монтаж розетки или выключателя.

Как перенести розетку?

Иногда, в процессе ремонта, приходится вносить изменения в проект расстановки мебели, бытовой техники и, как следствие, корректировать размещение розеток. Хорошо, если есть возможность нанять людей, которые сделают все быстро и без вашего участия. А если нет?

На практике перенос розеток не столь трудоемкий и вполне реальный процесс, который можно выполнить своими руками. Самое сложное, что понадобится сделать — это выполнить углубление под установку новой монтажной коробки.

Если речь идет о кирпичной или гипсокартонной стене — проблем с этим не будет. В первом случае обойтись можно зубилом, дрелью и молотком, во втором — коронкой или ножом.

Сложнее всего переносить розетки в квартирах или домах с железобетонными стенами. В подобных ситуациях может потребоваться специальный инструмент. После того, как «подрозетник» будет стоять на месте, достаточно сделать углубление в штукатурке (если она есть) на толщину провода, или же просто прикрепить его к поверхности стены посредством стяжек или хомутов.

Питание необходимо «тянуть» с близлежащей розетки. Стоит отметить, что старую «точку» совсем не обязательно консервировать. Допускается использовать соединение шлейфом, что реально с использованием самых простейших современных розеток.

Если установка фурнитуры не планируется, потребуется использовать классические «клеммники», выбор которых необходимо выполнять с учетом величины сечения провода. Таким образом, можно «размножить» и сделать необходимое количество точек питания, перенести их в необходимое место.

Перенос без штробления

Соответствующая задача может ставиться в уже готовом ремонте. Естественно, для переноса одной розетки и установки ее в нужном месте совсем нет резона «штробить» стены, заново их штукатурить и выполнять чистовую отделку.

Многие собственники жилья, не понимая, как добавить новую розетку после ремонта, готовы отдавать баснословные деньги ради того, чтобы реализовать свою идею. В действительности проблема не так страшна, как может показаться на первый взгляд.

Если новая «точка» находится вне зоны видимости, то вполне подойдет прокладка дополнительного провода от другой «невидимой» розетки (например, за корпусами кухонного гарнитура), с соединением «клеммниками» или обжимными гильзами.

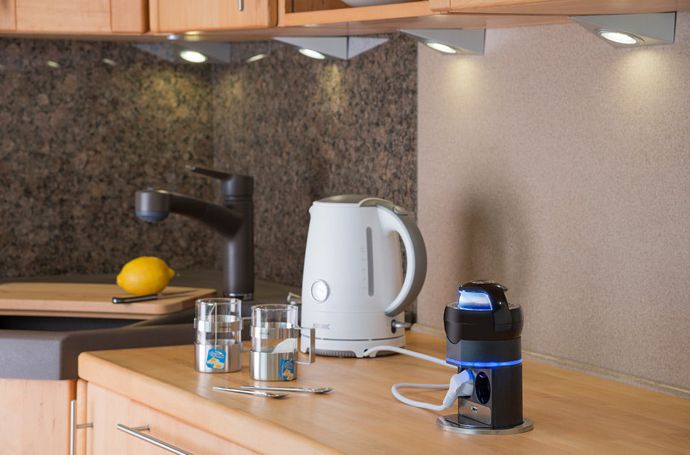

Вместо встраиваемой розетки можно приобрести специальный выносной изолированный аналог. Способ намного лучше, надежнее и безопаснее, нежели использование стационарных удлинителей.

На видимых местах провести дополнительную или перенести имеющуюся розетку несколько сложнее. Специфика монтажа провода аналогична тому, как это было описано выше. Единственное различие заключается в том, что потребуется дополнительно устанавливать декоративный кабель-канал.

К счастью для многих, сегодня в продаже подобная продукция представлена в разных цветовых вариантах так, что относительно просто удастся подобрать исполнение под существующий интерьер. Фиксация кабель-канала к стене осуществляется с использованием дюбелей и шурупов. Дополнительно потребуется перфоратор и бур на 6 мм.

Монтаж электрофурнитуры

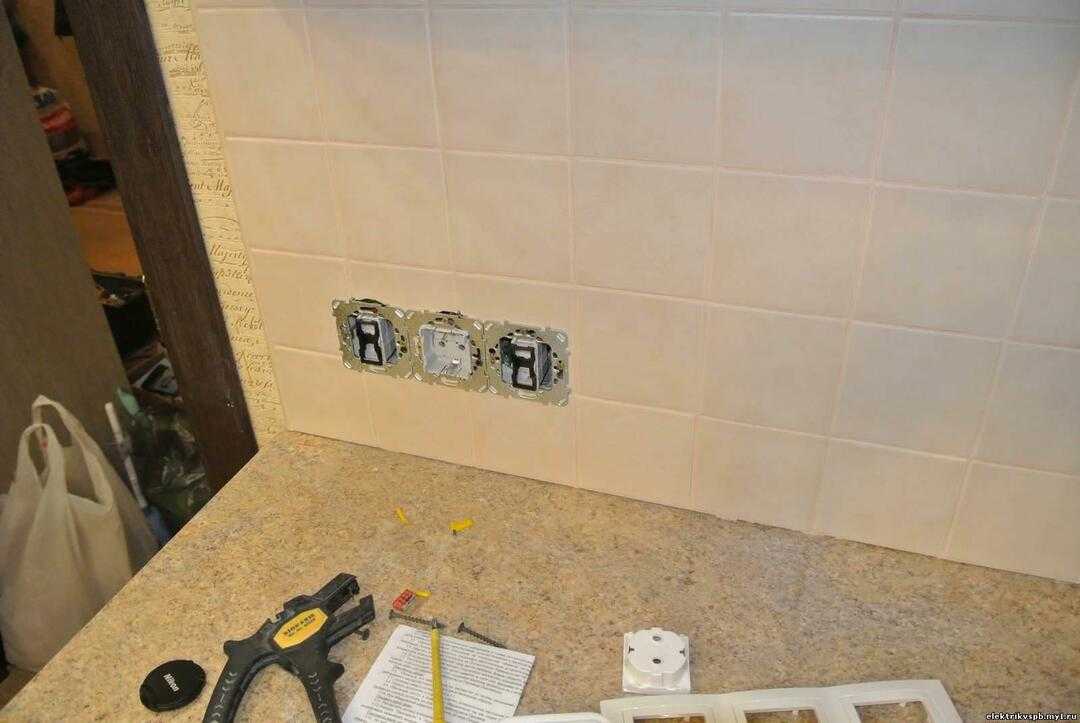

Как только будут выполнены все электромонтажные и отделочные работы, можно приступать к установке электрической фурнитуры. Отметим, что, при соблюдении определенной последовательности и техники безопасности, с поставленной задачей сможет справиться практически любой человек.

Важно! Все операции, связанные с зачисткой проводов, подключением розетки, ее монтажом необходимо выполнять только после того, как будет обесточена сеть.

Краткая последовательность действий по установке фурнитуры:

1. С конца жил провода снимается изоляция на расстоянии 10–15 мм от края (в случае с многопроволочным кабелем необходимо все жилы скрутить вместе и обжать гильзой).
2. Концы проводов (обычно их три, в том числе фазный провод, провод нулевой и провод заземления) вставляются к соответствующим винтовым или пружинным зажимам.
3. Проверяется качество контакта.
4. Излишки провода помещаются внутрь «подрозетника».
5. Розетка плотно прижимается к стене и фиксируется к монтажной коробке посредством распорных элементов с винтовой затяжкой.
6. Устанавливается декоративная планка и фиксируется винтом.

В случае с блоками на 2, 3, 4 и более розеток последовательность аналогичная, за тем исключением, что металлические монтажные рамки должны подгоняться встык и под один уровень. Идеально, если для зачистки проводов удастся найти соответствующий инструмент — стриппер, позволяющий безопасно и качественно произвести снятие изоляции. Обжатие многопроволочных кабелей производится с использованием гильз и обжимных клещей.

Внимание! Перед началом электромонтажных работ необходимо убедиться в отсутствии напряжения на фазном проводе. Сделать это можно посредством простейшей индикаторной отвертки.

Не стоит экономить на розетках — всегда необходимо приобретать варианты с заземлением (при условии, что электропроводка в квартире это предусматривает). Как минимум, в некоторых опасных ситуациях это может спасти чью-то жизнь.

После установки розетки необходимо тестером проверить не только наличие фазы, но и нуля с заземлением. Делается это элементарно, посредством поочередной проверки прибором пар «фаза+ноль» и «фаза+земля». И в одном, и во втором случае должно быть напряжение в пределах 220–240 вольт. Если это не так, необходимо искать и устранять неисправность.

Если розетки не работают?

Электрика, как известно, это наука о контактах. Если одна из розеток не работает — вероятно, где-то ослаблено или вовсе отсутствует соединение.

• Первое, с чего следует начать — убедиться в том, что включен вводной и групповой (если есть) автомат на щитке. Затем необходимо проверить индикатором наличие фазы, далее нуля. Понятно, что без простейшего инструмента электромонтажника здесь не обойтись.

Важно! Не имея соответствующего опыта и знаний, лучше эту работу доверить квалифицированному специалисту.

• Проверив и убедившись, что проблемы на этом этапе нет, необходимо «прозвонить» конкретный провод от щитка до распределительной коробки. Аналогичная процедура делается с коробки до «подрозетника».
• Если и здесь все в порядке — значит единственное, что остается — слабый контакт в самой розетке. Необходимо подтянуть соответствующие зажимы или постараться посильнее задвинуть жилу в самозажимную клемму.

Если розетка перестала работать, необходимо разобраться с предысторией — какие потребители были включены, сработал ли автомат, как давно появилась эта ситуация и т.д.

Намного сложнее может оказаться ремонт розетки в старом доме, хрущевке. Дело в том, что ранее разводка проводов проектировалась по советским ГОСТам. Схемы стандартные, однако, за столь длительное время от начала постройки электромонтажные работы по подключению или устранению каких-либо неисправностей могли проводиться разными специалистами, в том числе и с ЖЭКа, поэтому разобраться в многочисленных скрутках иногда бывает очень сложно.

Кроме этого, проблем добавляют и алюминиевые провода, которые повально использовались в то время. Иногда проще бывает «кинуть» провод «поверх», чем искать его в монтажных коробках. В идеале, лучше всего полностью заменить проводку.

Надеемся, после прочтения этого материала вы поняли, каким образом производится проектирование розеток на кухне, на что необходимо обращать внимание, какие возможны нюансы с размещением электрических «точек». В ряде случаев приходится переносить розетку на другое место, подключать приборы, которые ранее «не участвовали» в проекте. Решить все возникшие вопросы в целом не составляет труда, ровно, как и установить электрическую фурнитуру после окончания всех строительных, электромонтажных и отделочных работ.

Смотрите это видео на YouTube

Расположение розеток на кухне

Смотрите это видео на YouTube

Понравилась статья? Расскажите о ней друзьям:

схемы + советы. Варианты установки розеток на кухне

Содержание

Розетки на кухне: ГОСТы и СниПы

Нет, никто вас ни в коем случае не заставляет изучать ГОСТы 7397.0-89, 7396.1-89, 8594-80 и СНиП 3.05.06-85, посвященные кухонной электрике. Но основные правила нужно знать и соблюдать:

• розетки на кухне должны быть расположены не выше 2 м от плинтуса;
• та техника, которая подключена к данной розетке, не должна находиться от нее дальше 1 м;
• розетки на кухне должны быть размещены таким образом, чтобы на них ни в коем случае не попадали вода или пар.

Мощность электроприборов на кухне

Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Вот примерный их перечень:

• освещение – 150-200 Ватт

• Микроволновка – 2000 Ватт

• Холодильник – 100 Ватт

• Посудомоечная машина – 1000-2000 Ватт

• Чайник электрический – 2000 Ватт

• Духовой шкаф – 2000 Ватт

• Водоподогреватель – 2000 Ватт

• Варочная панель — 3500-7500 Ватт

Безусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт. Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку.

Основные требования к размещению розеток на кухне

Поскольку электричество считается потенциально опасным, разработаны специальные нормативы и требования, которые нужно обязательно учитывать при проектировании. Вот основные положения.

• Подключаемое устройство не может находиться от источника питания дальше, чем 1,5 м.
• Электрический разъем должен быть максимально защищен от влаги, пара и брызг. Поэтому его следует удалять от плиты и мойки на расстояние минимум на 200 мм.
• Для встраиваемых приборов разрешается обустраивать розетки в расположенных рядом мебельных корпусах. Для этого в них выпиливаются подходящие отверстия на высоте 300-600 мм от пола.
• Разрешено монтировать электротехнические элементы внутри тумбы с мойкой. В этом случае используются только конструкции со специальными влагозащищенными корпусами.
• На кухне высота розеток, устанавливаемых на фартуке, должна составлять 150-250 мм от уровня столешницы. Так на них будет попадать минимум брызг.

Запрещено монтировать электророзетки непосредственно за корпусом любой встроенной техники, за мойкой или за выдвижными ящиками. Особенно этот запрет актуален для посудомойки и стиральной машины.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

• при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

• при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

• при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

• при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Как распределить силовую нагрузку

Перед покупкой и монтажом нужно правильно рассчитать количество электророзеток. Для этого следует вычислить силовую нагрузку от всей техники на кухне.

Какую мощность потребляют кухонные бытовые приборы:

• освещение –200 Вт;
• микроволновая печь – 2000В;
• холодильник – 100 Вт;
• электрочайник – 2000 Вт;
• посудомоечная машина – 1500-2000Вт;
• водонагреватель – 2000Вт;
• стиральная машина – 2500 Вт;
• электроплита – от 5000 Вт до 15000 Вт.

На мощные электроприборы устанавливаются отдельные розетки, способные выдержать такую нагрузку. Рассчитывать нужно обсуммарную мощность всех устройств. Безусловно, одновременно их включать никто не будет, но предельное значение должно быть известно.

Как правило, максимальная мощность нескольких работающих приборов не должна превышать 7 кВт. В ином случае следует задуматься о вводе электросети 380 В и распределении нагрузки по фазам. Количество розеток должно быть равным числу подключаемых агрегатов плюс несколько штук на случай поломки или при неудобстве использования.

Правила и схема расположения розеток

Определите, сколько бытовых приборов там будет или могут появиться в ближайшем будущем. Затем уточните и запишите мощность каждого и особенности подключения, если такие есть. Примерные показатели мощности:

• Крупной техники:
  • электрическая духовка – от 2500 Вт;
  • варочная поверхность – 1000-1500 Вт;
  • посудомоечная машина – от 1000 Вт;
  • стиральная машина – от 1500 Вт;
  • водонагреватель – от 1500 Вт;
  • холодильник – 200-1000 Вт;
  • морозильная камера – 300 Вт.
• Мелкой кухонной техники:
  • микроволновая печь – от 800 Вт;
  • чайник электрический – от 500 Вт;
  • блендер – до 300 Вт;
  • кухонный комбайн – 1200-1500 Вт;
  • кофеварка – от 900 Вт.
• Дополнительной техники, которая может присутствовать на кухне:
  • телевизор – 200-330 Вт;
  • ноутбук – 50-75 Вт.

Размещение розеток подчиняется определенным правилам для предотвращения ситуаций, которые могут повлечь неприятные последствия:

• Особое внимание обратите на то, что суммарная мощность включенных в розетку приборов не должна быть выше допустимой. Например, в одну розетку нельзя подключать одновременно чайник и печь СВЧ. Мощность приборов можно уточнить в технических паспортах к ним.
• Необходимо завести на кухню столько линий, питающих розетки, чтобы с двукратным запасом хватило на все приборы. Это значит, что кухню условно нужно разделить на части с расположением приборов, затем разбить полученную мощность на розеточные группы в этих частях и умножить на два в каждой полученной группе.
• На электроприборы с большой мощностью (крупная бытовая техника, электроплиты и т. п.) лучше завести отдельные линии с подходящим сечением, медные и через защитную автоматику. Для удобства лучше подписать каждый автомат в электрощитке.
• Приборы, имеющие металлический корпус, требуют заземления. Поэтому розетки для них должны подключаться через дифференциальный автоматический выключатель или УЗО (устройство защитного отключения).
• Устанавливать розетки прямо за встраиваемыми электрическими духовыми шкафами, холодильниками, вытяжками запрещается, они должны быть расположены сбоку на расстоянии примерно 20 см.
• Над столешницей розетки устанавливаются, отступив вверх 10-15 см. Следует строго соблюдать условия, исключающие попадание на них влаги и брызг жира. Запрещается монтаж над мойкой и плитой. При установке розеток в близости труб, обращайте внимание, чтобы они имели крышки и резиновые уплотнители, которые уберегут их от влаги в случае прорыва.

Производители указывают на упаковках к розеткам, на какую мощность они рассчитаны, эти цифры следует учитывать при покупке. Выпускают варианты в 10 ампер, что соответствует 2,2 кВт, и 16 ампер – 3,5 кВт.

Предварительно составляют схему расположения розеток. Этому пункту должна уделяться большая часть внимания. Важность этапа заключается в том, что от того, насколько точно и удачно составлена схема, будет зависеть удобство пользования бытовыми приборами на кухне, безопасность и эстетика помещения.

Размещение розеток следует строго вычертить на плане кухни и отметить, как будут к ним проведены электрические линии.

Не забывайте о дизайне помещения, они не должны портить общий вид. Если розетки для крупной бытовой техники, как правило, не видно за кухонным фартуком, то расположенные над столешницей они могут придать интересный вид или испортить его.

В современной кухне часто делается выбор в пользу выдвижных вариантов, они скрыты в рабочей поверхности, не меняя ее эстетику, и появляются, когда необходимы. Из плюсов еще следует отметить, что они просты в монтаже, часто можно заказать установку при изготовлении кухонного гарнитура.

Количество розеток

Сколько минимально розеток требуется на кухне?

Здесь придерживайтесь правила — под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола. Под категорию стационарной техники попадают — холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.

На какой высоте их делать?

Специалисты рекомендуют придерживаться трехуровневой схемы, считая ее наиболее удачной моделью:

• Нижний уровень занимают крупные бытовые приборы. Такие розетки располагаются на высоте от пола примерно 10-30 см.
• Следующий уровень – средний – занимает основная часть техники. Чаще всего пользуются розетками, которые расположены над рабочей поверхностью столов, это удобно. По правилам они должны находиться на высоте 10-20 см над столешницей.
• И на самом верхнем уровне располагаются розетки для кухонной вытяжки, а также приборов освещения, подключаемых через электровилку. Здесь высота — не менее 2 м от уровня пола.

Расстояния и места размещения

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Розетка для холодильника

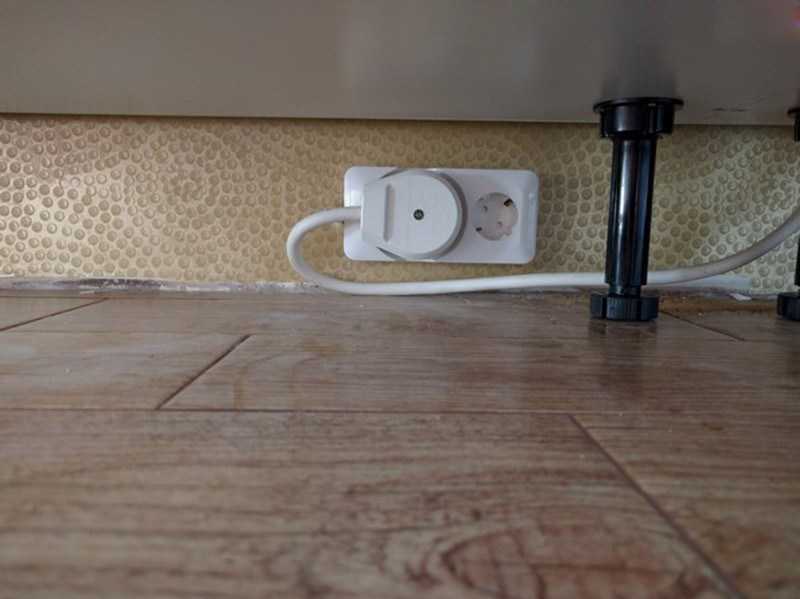

Для встроенного холодильника розетку лучше размещать в цоколе кухни — так она будет в доступе, и при необходимости прибор можно отключить. Не следует располагать розетку за прибором — она может мешать установке каркаса и самого холодильника. Если конфигурация кухни позволяет, можно разместить розетку в соседнем шкафчике. В этом случае высота розетки варьируется от 20 до 70 см от уровня чистого пола и не далее 10–20 см от самого холодильника.

Для отдельно стоящего холодильника допускается размещение розетки непосредственно за ним. Но наилучший вариант — 5–10 см от холодильника: розетка будет в постоянном доступе, и при необходимости отключить холодильник его не придется двигать.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Розетки для варочной поверхности и духового шкафа

Если это не единый прибор — электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки. Когда духовка расположена классическим способом под варочной поверхностью, розетки размещают на высоте 10 см от уровня чистого пола в цоколе кухни по центру каркаса или в соседнем шкафчике.

Если духовой шкаф встраивают в колонну, розетку устанавливают там же, по центру каркаса на высоте 55—70 см от уровня чистого пола, в зависимости от нижних ящиков. Возможно также ее размещение и в цоколе кухни.

А вот расположение непосредственно за духовым шкафом — недопустимо. Есть большая вероятность того, что вилка, включенная в розетку, будет мешать установке прибора.

Посудомойка

Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.  Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Розетка и выключатель для подсветки

А вот для подсветки необходима не только розетка, но и выключатель. Оптимальное расположение выключателя — в группе с бытовыми розетками на фартуке.

Розетка также может располагаться над кухней или внутри одного из навесных шкафов. Высота ее расположения зависит от высоты кухонной комбинации и каркасов.

Совет: если цвет плитки на фартуке в вашей кухне отличается по цвету от мебельных фасадов и стен, не стоит мириться и покупать розетки стандартного цвета — белого, бежевого или серого. Компания Legrand выпустила коллекцию розеток и выключателей Celiane со сменными рамками, цвет которых вы можете комбинировать сами: например, зеленые — для розеток над столешницей, бежевые, под цвет мебели, — для выключателя подсветки, а розетку для телевизора сделать серой.

В коллекции Céliane 44 варианта декоративной отделки рамок. Пластик и металл, пять видов стекла, натуральное дерево, кожа и другие материалы. Рамки и лицевые панели можно комбинировать как угодно — в любом подходящем вашему интерьеру варианте. Все рамки сочетаются с лицевыми панелями механизмов в четырех цветах: белый, слоновая кость, титан, графит.

Особенности расположения розеток на кухне для разных приборов

Отдельно поговорим о нюансах подключения разных кухонных приборов.

Варочная поверхность и духовой шкаф

Если вы планируете разместить духовой шкаф под варочной панелью, установите две розетки внизу на расстоянии 18 см от пола. Именно на этой высоте в будущем появится выдвижной ящик. Можно также встроить две розетки (одну над другой) за соседним шкафчиком в 20 см от его боковой стенки и в 20-75 см от пола.

Если духовой шкаф стоит отдельно на уровне груди, его розетку можно разместить в нижнем шкафчике в тех же 20-75 см от пола.  А розетка для самостоятельной варочной панели может располагаться под ней в 60-75 см от пола.

Холодильник

Помимо уже упомянутых выше нюансов подключения холодильника нужно учесть еще пару моментов. Например, в инструкциях по подключению часто указано, что холодильникам противопоказаны удлинители, причем их штатные шнуры обычно не длиннее метра. Лучшее место для розетки под холодильник — задняя стенка соседнего шкафчика, точка в 10-20 см от самого холодильника и в 20-75 см от пола.

Посудомоечная и стиральная машины

Посудомоечная машина, как правило, соседствует с кухонной мойкой, а под мойкой всегда остается много свободного места и открытый доступ к стене, так что именно в этом шкафчике лучше всего ставить розетку. Выберите для этого точку в 10-20 см от края посудомоечной машины и в 20-40 см от пола.

Эта же схема применима к стиральной машине.

Обратите внимание — если разместить розетку сразу за машиной, то техника не будет стоять вплотную к стене, будет работать более шумно и не поместится в кухонный гарнитур по габаритам.

Вытяжка

Некоторые вытяжки подключаются к сети напрямую — в этом случае нужно оставить просто вывод для подсоединения. У других моделей есть провод с вилкой. Для них розетку можно разместить в том же шкафчике (если вытяжка скрытая) на высоте 2-2,4 м от пола, чтобы она была выше или ниже самой вытяжки. Открытые вытяжки обычно подключаются напрямую.

СВЧ-печь и встроенная кофемашина

Чаще всего встроенную микроволновую печь устанавливают на уровне глаз, поэтому розетку для нее можно разместить в нижнем шкафу в 20-75 см от пола. Те же правила действуют в отношении встраиваемой кофемашины, причем зачастую их устанавливают рядом, так что можно просто вместо одинарной розетки вмонтировать сдвоенную.

Рекомендации по проводке и автоматам

• для группы розеток, в которые подключаются приборы до 3,5кВт, монтируется автомат на 16А

• для приборов до 5,5кВт автомат 25А. Причем к этому токоприемнику лучше протягивать отдельную группу

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:

• так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА

• все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводки

• на каждый токоприемник ставится отдельная розетка

• не пользуйтесь переносками и удлинителями на кухне

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Таблица: мощность и сечение проводов для подключения кухонной техники

УЗО — устройство защитного отключения, которое обеспечивает защиту обслуживаемого участка электрической сети при возникновении тока утечки.

Частые ошибки

Монтаж проводки и розеток до утверждения и согласования дизайн-проекта кухонной мебели.

Проблемы с которыми обязательно столкнетесь в этом случае — спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

Подключение холодильника.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

Подключение розеток на «мокрые» приборы через простой автомат.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более «пробки», никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

Самая распространенная ошибка — это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Самостоятельный монтаж

При наличии определенного желания, после детального изучения видеоматериалов в сети, а также действующих норм и правил вполне получится выполнить установку розеток своими руками. Работы рекомендуется выполнять с учетом следующего алгоритма действий:

1. Составляется подробная схема.
2. Указанные в проекте точки и линии переносятся на стены помещения.
3. Бурятся отверстия под установку электромонтажных коробочек и делаются канавки для прокладки проводов (может потребоваться болгарка, перфоратор, фреза).
4. Посредством гипса и пластикового крепежа производится фиксация подрозетников и кабелей к стене.
5. Производится проверка проложенной линии и подключение коммуникаций к квартирному щиту.

Указанная технология является стандартной и может изменяться, в зависимости от различных факторов.

Штробы обычно заделываются штукатурной смесью и выполняются строго по вертикали для того, чтобы, например, при размещении шкафчиков можно было спрогнозировать их местонахождение. Длина выступающего конца кабеля должна быть не менее 10 см, что необходимо для нормального подключения фурнитуры. Установить розетку проще простого. Главное, придерживаться полярности и помнить про заземление.

Планируя размещение блока розеток, не стоит забывать о выборе правильного межосевого расстояния между соседними монтажными коробочками. Оно должно быть строго 71 см, поскольку, в противном случае, установить фурнитуру со стандартной общей рамкой не получится. В идеале, на каждую линию (группу линий) рекомендуется устанавливать устройство защитного отключения, что убережет вас и ваших домочадцев от поражения электрическим током в случае возникновения внештатных ситуаций.

Важно! Проектировать квартирные щиты рекомендуется с выключателями нагрузки, которые позволяют относительно просто решать проблему с работающими устройствами. Например, если вы срочно куда-то спешите и не уверены в том, что все приборы выключены, достаточно отключить на щите соответствующий «автомат».

При этом обесточивается вся техника, за исключением холодильника (возможно, также роутера, дежурного света и прочих потребителей, подсоединенных к отдельной, не отключаемой линии).

Источники

• https://kitchendecorium.ru/remont/kak-raspolozhit-rozetki-na-kuxne-poshagovaya-instrukciya.html
• https://domikelectrica.ru/sxema-raspolozheniya-rozetok-na-kuxne/
• https://www.ivd.ru/dizajn-i-dekor/kuhna/kak-raspolozhit-rozetki-na-kuhne-pravila-rekomendacii-i-razbor-oshibok-40181
• https://elektrika.expert/rozetki/rozetka-na-kuhne.html
• https://remont-volot.ru/787-rozetki-na-kuhne.html
• https://www.InMyRoom.ru/posts/19234-kak-razmestit-rozetki-na-kuhne-skhemy-sovety
• https://vse-otoplenie.ru/rozetka-dla-vytazki-na-kuhne-kriterii-vybora-gde-raspolozit-na-kakoj-vysote-ustanovit
• https://legkovmeste. ru/stroitelstvo-i-remont/kuhnya/ustanovka-rozetok-na-kuhne.html
• https://remontkit.ru/ehlektrika/kak-ustanovit-rozetki-na-kukhne.html

Установка розеток на кухне своими руками

Основные требования, предъявляемые к современной кухне, это простота, безопасность и красота. Изысканное дизайнерское решение рухнет, если картину испортит неприглядная проводка и розетки. Электрика, вопреки установленным разработанным нормам, станет бомбой замедленного действия — короткое замыкание может уничтожить имущество. Если есть сомнения в своих знаниях, прокладку кабеля и установку розеток доверяйте профессионалам. При этом желательно понимать, что делают электрики, ведь иногда они и ошибаются. Установка в кухонной розетке своими руками, что она делала?

Установка кухонной розетки должна производиться опытным в этом деле лицом

Содержание

• виды электричества
• Составление плана розеток: наружных для электроплит и других вариантов
• Безопасное размещение розеток
• Типы проводки и распределения нагрузки
• Расчистить путь
• Частный метод
• Распределение нагрузки
• Типы и характеристики розеток
• Как установить дополнительные выключатели и розетки своими руками: монтаж в бетонную стену в квартире и в деревянном доме

виды электричества

в первую очередь, что делают, когда надо поставить розетку на кухне, узнать, какая сеть протянута в доме. Есть два типа электричества — с однофазным и трехфазным 220В до 380В. Это зависит от вида, количества, общей мощности устройств, которые планируется установить. Если сеть однофазная, максимальная нагрузка не превышает 11кВт – в этом случае иногда приходится отказываться от мощной электрики или лишнего количества техники. При трехфазном электроснабжении предприятия — Допустимая нагрузка 33кВт, что позволяет не задумываться о выборе бытовой техники.

Внешние сети бывают разного количества жил в кабеле — для однофазной 2 или 3 проводки, для трехфазной — 4 или 5.

Составление плана розеток: наружных для электроплит и других вариантов

Если знаете , какая сеть протянута в доме, то наступает второй этап — составляется схема, поверх которой производится установка розеток и выключателей. На данном этапе детально продумывается, где и какая техника будет установлена ​​на кухне, а также прокладывается электропроводка:

• Нарисуйте кухонный чертеж в масштабе со схемой, показывающей расположение мебели и размеры шкафов
• Выделить место для крупной бытовой техники – плиты, холодильника, посудомоечной машины, стиральной машины
  Правильное расположение розеток – это прежде всего безопасность
• Определите места для средних и мелких бытовых приборов — микроволновая печь, чайник, кофеварка
• Подумайте о количестве дополнительных розеток – установите минимум 3 штуки, которые используются для подключения стационарного телефона, зарядного устройства, периодически используемых электроприборов
• нарисовано, как провода подведены к выбранным розеткам Положение установки — нарисована электрическая схема

От правильного плана розеток зависит безопасность и удобство использования электротехники, Поэтому заранее определиться с размерами кухонной мебели и техники

Расстановка розеток производится до ремонта кухни с соблюдением правил и требования электробезопасности.

Надежное размещение розеток

Монтаж розеток проведен согласно установленным нормам безопасного электроприсоединения. Учитываются на этапе планирования:

1. Высота выхода от пола — 15 см. Для мебели со стандартной высотой розетки 10 см — розетка выходит на улицу, В наличии бесплатно
2. Высота установки розетки в месте расположения на фартуке — 15-20 см от рабочей поверхности или 90-100 см от пола
3. Для вытяжек и верхнего освещения — монтируется на шкаф, не блокируя вентиляцию
4. Расстояние до индукционной плиты — 15 см
5. Расстояние от раковины, газовой или электрической плиты — не менее 20 см
6. Расстояние от прибора — 1-1,5 м
   Размещение в соответствии с электротехническими требованиями

При установке встроенной техники изделия вырезаются по отверстию в задней стенке шкафчиков. Для каждого стационарного блока выделена отдельная розетка. При выборе места подключения помните, что электрооборудование должно:

• Недоступно или безопасно для детей
• Не загромождайте крупную бытовую технику – отложите в сторону для безопасности, а также для удобства использования
• Не повреждайте связь

Теперь очередь за подбором электрооборудования.

Типы проводки и распределения нагрузки

Проводку выполняют двумя способами — открытым или закрытым. Кухня приемлема обоими вариантами с учетом плюсов и минусов.

Расчищать путь

Провода спрятаны внутри стен, но это не значит, что они висят на кухне или без присмотра ползут по стенам. Кабель-каналы или электрические плинтусы позволяют убрать провода и сделать их безопасными. Открытая проводка характеризуется следующими качествами:

• Плюсы — Простота установки и контроля состояния, установка розетки на кухне проходит мобильно — при ошибке в плане или появлении новых устройств расположение точек доступа к электроснабжению легко меняется
• Минусы — возможность случайного повреждения, уменьшение полезной площади, внешний вид, не соответствует конструктивному пространству
  Открытый способ проводки — не всегда безопасный вариант

Частный метод

Провода проложены внутри стен. Выделяют следующие преимущества и недостатки:

• Плюсы — внешний вид, отсутствие случайных повреждений, сохранение полезной площади
• Минусы — трудоемкий и дорогой процесс кладки стен со штроблением, невозможность сделать розетки на кухне мобильными — ошибки в планировке приводят к новому витку строительных работ

Выбор типа проводки отличается и не регламентируется нормативными актами или.

Распределение нагрузки

Установка бытовой техники на кухне требует установки отдельных автоматов и маршрута индивидуального проживания. Это касается духовки, плиты, стиральной машины, варочной поверхности, посудомоечной машины. Электропроводка, которая предназначена для крупных электроприборов, выбирается исходя из мощности.

При организации разводки и установке розеток Не используйте тройники или удлинители — это приведет к недопустимому увеличению нагрузки на провода и контакты

Типы и характеристики розеток

Заземлитель подходит только для евровилок, но есть и переходники

Розетки в интерьере играют важную роль. Они могут быть невидимыми или выступающими, подобранными по цвету, соответствовать общему стилю – богатство электроассортимента способно решить любую дизайнерскую задачу. При выборе следует сочетать приятное с разумным, поэтому рассмотрим основные типы розеток:

• Мощность — изделие выбирается под конкретный электроприбор и обычно выдерживает силу тока в 16А. Если подключить мощный Потребитель Энергии в слабую розетку, то оплавится
• Штекер заземления — вилки, предназначенные для большинства бытовых электроприборов. есть модели, поддерживающие обычную и евровилку
• одно- и многосекционные — изделия с двумя или тремя секциями предназначены для прерывистого подключения бытовых приборов
• розетка накладная — преимущество простота монтажа парой шурупов, недостаток — значительные потери за стеной
• Скрытые розетки — углубить стену и сделать ее одной плоскостью
• Выдвижной — разновидность встроенного. Ставится на стол, такая скрытая розетка-невидимка не работает, и начисляется при необходимости
• Водонепроницаемая – устанавливается под раковину, снабжена защитной крышкой
• Protected — доступны для безопасности детей, имеют закручивающийся сердечник
• Advanced Security — розетка с керамическим основанием или термопластом. Они не склонны к горению и не плавятся
• С выключателем — предназначен для отключения электроэнергии, чтобы не отключать электроприборы
• С таймером – запрограммированное отключение питания помогает автоматизировать управление устройствами
• Подсветка — это маячки в темноте
  Перед установкой убедитесь в том, что розетка обесточена, квартира обесточена от электричества

Выбирая розетку для кухни, в первую очередь обратите внимание на способность выдерживать предполагаемую электрическую мощность устройства, безопасность, а уже потом на дизайн и дополнительные функции.

Как установить дополнительные выключатели и розетки своими руками: монтаж в бетонную стену в квартире и в деревянном доме

Перед началом работ обязательно отключите кабель из розетки. Внешние розетки крепятся к стене двумя шурупами. Главное – правильно выбрать место, а затем ровно прикрутить корпус изделия.

Для установки модели, которая углубляется в стену, требуется больше времени и инструментов, среди которых:

• Перфоратор с дрелью, Дрель или болгарка
• Стамеска для выравнивания контуров отверстий
• Отвертка, аккумуляторная, острый нож

Учитывая, что проводка подходит к месту установки розетки, действуйте согласно следующей инструкции:

1. Отметьте место на стене в центре будущей розетки
2. Возьмите подрозетник, совместите центральную точку с отметкой на стене, обведите окружность карандашом
3. Продолбите стену на глубину накладки — это легко сделать с помощью коронки с победитовыми зубьями, которая крепится к перфоратору. Размер выхода обычно стандартный — 67-68 мм, диаметр коронки 70 мм
4. Подгонка полученного отверстия под конкретное изделие, выравнивание стамески
5. Закрепите накладку с помощью гипсового раствора
6. Выровнять стену
7. Удалить до 1,5 См. обмотку с проводами
8. Присоедините провода к клеммам, спрячьте лишнее
9. Вставьте электроначинку в подрозетник, закрепите, наденьте крышку

ПОСМОТРЕТЬ ВИДЕО

При монтаже скрытой или наружной розетки работа связана с повышенным риском для жизни плюс последующая сохранность квартиры или дома. Перед началом работы следует разработать подробный план электромонтажа кухни в соответствии с нормами пожарной безопасности и электробезопасности.

Не забудьте установить 3-4 дополнительные точки питания, чтобы исключить использование тройников или переходников. В случае сомнений в собственных силах обратитесь за помощью к профессиональному электрику.

Требования к электрической цепи для кухонь

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Марго Кавин

Кухня потребляет больше электроэнергии, чем любая другая комната в доме, а Национальный электротехнический кодекс предусматривает, что кухни должны обслуживаться несколькими цепями. На кухне, где используются электроприборы для приготовления пищи, может потребоваться до семи или восьми цепей. Сравните это с требованиями к спальне или другой жилой зоне, где одна универсальная схема освещения может обслуживать все осветительные приборы и штепсельные розетки.

Когда-то большинство кухонных приборов подключались к обычным общим розеткам, но по мере того, как с годами кухонные приборы становились все больше и больше, теперь стандартно и требуется строительными нормами, чтобы каждый из этих приборов имел выделенную цепь прибора, которая ничему другому не служит. Кроме того, для кухонь требуются небольшие цепи электроприборов и как минимум одна цепь освещения.

Имейте в виду, что не все местные строительные нормы и правила имеют одинаковые требования. В то время как NEC (Национальный электротехнический кодекс) служит основой для большинства местных норм, отдельные сообщества могут и часто устанавливают свои собственные стандарты. Всегда согласовывайте с местными властями требования к коду для вашего сообщества.

• 01 07

  Контур холодильника

  Инти Сент-Клер / Фотодиск / Getty Images

  Современному холодильнику требуется отдельная цепь на 20 ампер. В настоящее время у вас может быть холодильник меньшего размера, подключенный к общей цепи освещения, но во время любой крупной реконструкции установите для холодильника специальную цепь (120/125 вольт). Для этой выделенной 20-амперной цепи для проводки требуется неметаллический (NM) экранированный провод 12/2 с заземлением.

  Эта цепь обычно не требует защиты GFCI, если только розетка не находится в пределах 6 футов от раковины или расположена в гараже или подвале, но обычно она требует защиты AFCI.

• 02 из 07

  Цепь диапазона

  Для электрической плиты обычно требуется отдельная цепь на 240/250 вольт, 50 ампер. Это означает, что вам потребуется установить кабель 6/3 NM (или провод #6 THHN в кабелепроводе) для питания диапазона. Однако, если это газовая плита, ей потребуется только розетка на 120/125 вольт для питания органов управления плитой и вентиляционного колпака.

  Тем не менее, во время капитального ремонта рекомендуется установить электрическую цепь плиты, даже если вы в настоящее время не будете ее использовать. В будущем вы, возможно, захотите перейти на электрическую плиту, и наличие этой схемы станет преимуществом, если вы когда-нибудь продадите свой дом. Имейте в виду, что электрическая плита должна быть прижата к стене, поэтому расположите розетку соответствующим образом.

  В то время как цепи на 50 ампер типичны для диапазонов, для некоторых устройств могут потребоваться цепи до 60 ампер, в то время как для меньших устройств могут потребоваться цепи меньшего размера — 40 или даже 30 ампер. Однако новое жилищное строительство обычно включает цепи на 50 ампер, поскольку их достаточно для подавляющего большинства бытовых кухонных плит.

  На кухнях, где варочная панель и настенная духовка являются отдельными устройствами, Национальный электротехнический кодекс обычно разрешает питание обоих устройств от одной и той же цепи при условии, что совокупная электрическая нагрузка не превышает безопасную мощность этой цепи. Однако, как правило, 2-, 30- или 40-амперные цепи запускаются от главной панели для питания каждой из них отдельно.

• 03 из 07

  Контур посудомоечной машины

  При установке посудомоечной машины цепь должна быть выделенной 120/125-вольтовой, 15-амперной цепью. Эта 15-амперная цепь питается проводом 14/2 Нм с землей. Вы также можете подключить посудомоечную машину к цепи на 20 ампер, используя провод 12/2 Нм с заземлением. Убедитесь, что кабель NM имеет достаточную слабину, чтобы посудомоечную машину можно было вытащить и обслуживать, не отсоединяя ее — мастер по ремонту бытовой техники будет вам благодарен.

  Примечание: для посудомоечных машин требуется местное отключение или блокировка панели. Это требование выполняется с помощью шнура и вилки или небольшого устройства блокировки, установленного на выключателе на панели для предотвращения удара током.

  Некоторые электрики подключают кухню, чтобы посудомоечная машина и мусоропровод питались от одной и той же цепи, но если это делается, то это должна быть цепь на 20 ампер, и необходимо позаботиться о том, чтобы общая сила тока обоих приборов не превышала 80 процентов от номинального тока цепи. Уточните у местных властей, разрешено ли это.

  Требования GFCI и AFCI варьируются от юрисдикции к юрисдикции. Обычно для схемы требуется защита GFCI, но защита AFCI может не требоваться в зависимости от местной интерпретации кода.

• 04 07

  Мусоропровод

  Мусоропроводы делают грязную работу по уборке беспорядка после еды. Когда они загружены мусором, они потребляют большую силу тока, когда измельчают мусор. Для вывоза мусора требуется выделенная цепь на 15 ампер, питаемая кабелем 14/2 Нм с заземлением. Вы также можете выбрать для питания измельчителя цепь на 20 ампер, используя провод 12/2 Нм с заземлением. Это часто делается, когда местные правила разрешают утилизатору использовать общий контур с посудомоечной машиной. Вы должны всегда уточнять у местного инспектора по строительству, разрешено ли это в вашем регионе.

  В разных юрисдикциях могут быть разные требования, требующие защиты GFCI и AFCI для утилизации мусора, поэтому проконсультируйтесь с местными властями. Включение защиты AFCI и GFCI является самым безопасным подходом, но поскольку устройства GFCI могут быть склонны к «фантомному отключению» из-за скачков напряжения при запуске двигателя, профессиональные электрики часто опускают устройства GFCI в этих цепях, где это разрешено местными нормами. Обычно требуется защита AFCI, поскольку эти цепи управляются настенным выключателем, а утилизация может быть подключена к настенной розетке.

• 05 из 07

  Контур микроволновой печи

  Для питания микроволновой печи требуется специальная цепь на 20 ампер и 120/125 вольт. Для этого потребуется провод 12/2 Нм с заземлением. Микроволновые печи бывают разных видов и размеров. Некоторые из них представляют собой настольные модели, а другие микроволновые печи устанавливаются над плитой.

  Хотя нередко можно увидеть, как микроволновые печи подключены к стандартным розеткам для бытовой техники, более крупные микроволновые печи могут потреблять до 1500 Вт, и для них требуются собственные выделенные цепи.

  Эта цепь не нуждается в защите GFCI в большинстве областей, но иногда требуется, когда устройство подключается к доступной розетке. Для этой цепи обычно требуется защита AFCI, так как прибор подключен к розетке. Тем не менее, микроволны способствуют фантомным нагрузкам, поэтому вы можете подумать об отключении их от сети, когда они не используются.

• 06 из 07

  Цепи малых бытовых приборов

  На столешнице вам потребуются две выделенные цепи на 20 А, 120/125 В для питания небольших бытовых приборов, включая такие устройства, как тостеры, электросковороды, кофейники, блендеры и т. д. Две цепи — это минимум, требуемый кодом. ; вы также можете установить больше, если этого требуют ваши потребности.

  Планируя схемы и расположение розеток, постарайтесь представить, где на столешнице вы будете размещать технику. Если сомневаетесь, добавьте дополнительные схемы на будущее.

  Цепи питания подключаемых розеток, обслуживающих настольные приборы, должны всегда иметь защиту как GFCI, так и AFCI.

• 07 из 07

  Цепь освещения

  Конечно, кухня не была бы полноценной без схемы освещения, освещающей зону приготовления пищи. Для питания кухонного освещения, такого как потолочные светильники, канистры, светильники под шкафами и полосовые светильники, требуется как минимум одна выделенная цепь на 15 ампер и 120 / 125 В.

  Каждый комплект светильников должен иметь свой выключатель, позволяющий управлять освещением. Всегда учитывайте и будущие потребности. Возможно, в будущем вы захотите добавить потолочный вентилятор или группу трековых светильников. По этой причине неплохо установить 20-амперную цепь для общего освещения, даже если в коде требуется только 15-амперная цепь.

  В большинстве юрисдикций цепь, которая питает только осветительные приборы, не требует защиты GFCI, но может потребоваться, если настенный выключатель расположен рядом с раковиной. Защита AFCI обычно требуется для всех цепей освещения.

  9 лучших вариантов освещения под шкафами 2022 года

Кухонная проводка в старых домах

В старых домах, в которых не были обновлены системы электропроводки на кухне, очень часто кухонная электропроводка оказывается недостаточной для электрических требований современной кухни. Например, нередко кухня имеет только две или три цепи, а базовые приборы, такие как холодильник, посудомоечная машина, мусоропровод, питаются от той же цепи общего назначения, которая питает светильники и розетки на столешнице. . Вообще говоря, старым системам электропроводки разрешается оставаться на месте («устареть»), когда на кухне проводятся скромные ремонтные работы, такие как простая замена приборов, полов и столешниц. Однако во время крупных проектов реконструкции, требующих разрешений на строительство, вам может потребоваться полностью привести кухню в соответствие с нормами, и для этого, скорее всего, потребуется добавить несколько электрических цепей.

Кухонная электропроводка в новых или реконструированных кухнях

Во время нового строительства или крупной реконструкции кухни строительные нормы и правила, вероятно, потребуют, чтобы вы привели системы сантехники и электропроводки в соответствие с текущими требованиями правил. Это часто включает добавление электрических цепей и добавление защиты GFCI и / или AFCI. GFCI уже давно требуются на кухнях, но защита AFCI появилась совсем недавно.

Защита AFCI: Начиная с редакции Национального электротехнического кодекса 2014 г. и расширенной в редакции 2017 г., для многих цепей в доме, включая кухню, стал требоваться особый тип защиты цепи. Эти устройства, известные как AFCI (прерыватели цепи дугового замыкания), предназначены для обнаружения искрения (дугового разряда), возникающего при скачке электричества между неисправными проводными соединениями. AFCI отключают текущий поток до того, как может произойти пожар.

На кухнях лучший совет — убедиться, что все 15-амперные и 20-амперные цепи имеют защиту AFCI. Хотя это может быть обеспечено специальными розетками AFCI, чаще всего это делается путем установки автоматических выключателей со встроенной защитой AFCI. Важно отметить, что защита AFCI отличается от защиты GFCI и не заменяет эти требования. С другой стороны, защита от замыкания на землю (GFCI) предназначена для защиты от ударов.

Многие кухонные цепи требуют защиты как AFCI, так и GFCI. В этих случаях электрик может установить комбинированные автоматические выключатели GFCI / AFCI или использовать автоматические выключатели AFCI в сочетании с розетками GFCI.
