МАЧТА ДОН-2

Техническое описание и инструкция по эксплуатации. Настоящее пособие предназначено для изучения телескопических мачт: ХЖ2.

По конструктивному исполнению мачты отличаются числом колен, определяющих высоту полностью развернутой мачты, и массой поднимаемого антенного устройства. Телескопическая мачта служит для подъема антенных устройств на определенную высоту. Мачта может крепиться на шасси автомобиля или к кузову а так же устанавливаться на земле, для чего в комплекте поставки предусматривается плита и оттяжки первого яруса.

Технические данные телескопических мачт ХЖ2. Время, необходимое для развертывания мачты командой из пяти человек, составляет не более 20 минут. Свертывание телескопической мачты обеспечивается только с установленным антенным устройством массой не менее 10 кг. Телескопическая мачта состоит из неподвижного колена, подвижных коленьев, роликов, стальных тросов и лебедки.

Подвижные коленья телескопической мачты с помощью системы тросиков и роликов соединены между собой барабаном лебедки. При вращении рукояти лебедки по часовой стрелке производится наматывание троса на барабан, что обеспечивает одновременный выход всех подвижных коленьев мачты.

При вращении рукояти против часовой стрелки происходит сматывание троса с барабана, и подвижных коленьев под действием собственного веса, а так же веса антенного устройства, входят одно в другое, то есть происходит свертывание мачты. На первом колене 1 у большого прямоугольного окна закреплена лебедка В отверстии нижнего торца закреплено основание 1 рис2 в верхней части неподвижного колена см.

Подвижные коленья ХЖ 2. Конструкция второго подвижного колена отличается от остальных тем, что у него со стороны крепления основания имеется вырез, служащий для обеспечения возможности вращения ролика, закрепленного на основании 2 рис 3. Для предохранения троса от спадания ролика 5 на одной оси со шкивом укреплена предохранительная скоба 4.

Конструктивное выполнение всех остальных подвижных коленьев одинаково и соответствует рис.

На верхний конец трубы 5 напрессовано и прикреплено бандажное кольцо 3, предназначенное для того чтобы придать жесткость колену в месте крепления хомута. В бандажном кольце 3 и трубе 5 сделано окно, которое служит для выхода троса на ролик рис. На другом конце трубы укреплено эксцентрическое основание 7 см.

Эксцентричность основания сделана для того, чтобы между коленьями телескопической мачты получить пространство шириной 4, мм, для прохода троса см рис. Для прямолинейного движения коленьев при развертывании и свертывании мачты в верхнюю часть колена вставлено и закреплено эксцентрическое кольцо рис.

Эксцентричность кольца и основания одинакова и при сборке мачты устанавливается в одну сторону. В кольце на внутреннем диаметре имеется паз, служащий для прохода шпонки, которая укреплена заклепками на каждом колене. Шпонка 2 см. К основанию каждого подвижного колена закреплен и заложен в паз двойной стальной трос диаметром 4 мм см.

Ветви троса должны быть строго одинаковыми для обеспечения одинаковой нагрузки на каждую ветвь. Лебедка 10 см рис.

Корпус и крышка отлиты из алюминиевого сплава. Механизм лебедки, схема которой приведена на рис. Шестерня 1 на торце со стороны специальной гайки 2 имеет винтовую впадину, а специальная гайка 2 на торце со стороны шестерни 1 имеет соответствующий винтовой выступ, шестерня 6 закреплена на оси тормоза 7 при помощи шпонки 8.

Бронзовое кольцо 5, храповое кольцо 4, конусная втулка3 и шестерня 1 свободно посажены на ось 7. Специальная гайка 2 закреплена на оси 7 при помощи штифта 9 так, что зазор между винтовым выступом на ее торце и винтовой впадиной на торце шестерни 1 находится в пределах 0,,3 мм;. При развертывании мачты рукоятка 17 вращается по часовой стрелке см. При этом шестерня 11 передает вращение шестерне 16 и специальной гайке 2, которая жестко закреплена на оси 4 с шестерней Так как в специальной гайке на торце имеется винтовой выступ, а на шестерне 5 соответствующая впадина, то с началом вращения гайка, упираясь своим винтовым выступом в винтовую впадину шестерни 5, сдвигает последнюю вправо.

При этом шестерня 5 приводит в сцепление с помощью трения конусную втулку 18 и храповое колесо 6. Следовательно, все детали, находящиеся на оси тормоза, вращаются в одну сторону.

Шестерня 5 передает вращение шестерне барабана 1, на котором закреплен один конец троса, и последний наматывается на барабан. При наматывании троса на барабан осуществляется подъем второго колена мачты, второе колено поднимает третье колено, третье — четвертое и т.

В результате получается одновременный подъем всех коленьев рис. Если при развертывании мачты прекратить вращение рукоятки, то усилие, прикладываемое к рычагу лебедки и передаваемое на шестерню 5, заменит сила, состоящая из веса поднимаемой части мачты и веса антенного устройства.

Так как храповое колесо 6 будет зажато, то оно не дает возможности проворачиваться всему фрикционному тормозу, благодаря собачке 9 см рис. При свертывании мачты рукоятка 17 см. Специальная гайка 2 вершиной своего винтового выступа проходит к срезу винтовой впадины на шестерне 5. Между специальной гайкой 2 и шестерней 5 создается зазор, величиной 0,1—0,3мм рис. Так как шестерня 5 см. Шестерня 5 начнет вращать шестерню с барабаном 1.

С последнего будет сматываться трос. Одновременно с этим под действием собственного веса всех подвижных коленьев и ан-тенного устройства коленья начнут входить одно в другое до тех пор, пока не сойдутся хомуты на них. После схождения хомутов вращение рукоятки прекратить. После того, как мачта будет полностью свернута, дальнейшее вращение рукоятки против часовой стрелки станет невозможным. Это устраняет возможность запутывания троса лебедки. Благодаря давлению зубьев шестерни барабана 1 см.

Собачка 5. В результате этого са-мостоятельного опускания мачты не произойдет. На корпусе лебедки имеется клеймо, которое указывает порядковый номер мачты.

Для транспортирования к месту эксплуатации телескопическая мачта упаковывается в тарный ящик одноразового применения. Ящик изготавливается двух типов: плотный товарный ящик и ящик-обрешетка. Плотный товарный ящик внутри обивается упаковочной бумагой. Ящики изготавливаются из пиломатериалов хвойных пород 2-го и 3-го сортов. Перед эксплуатацией телескопической мачты необходимо обратить внимание на:. При развертывании мачты необходимо визуальным осмотром убедиться в отсутствии трещин на сварном соединении кольев с цепью.

К техническому обслуживанию телескопической мачты допускается личный состав, изучивший настоящее техническое описание и инструкцию по эксплуатации и сдавший зачет по технике безопасности.

При эксплуатации телескопической мачты, а также при проведении технического обслуживания и регламентных работ, запрещается нарушать порядок и последовательность развертывания свертывания , изложенный в инструкции по эксплуатации. Личный состав должен помнить, что небрежное или неумелое обращение с оборудо-ванием, нарушение инструкции по эксплуатации и указаний по технике безопасности могут привести к несчастным случаям и вызвать выход из строя материальной части.

При развертывании и свертывании запрещается лицам, непосредственно не участвую-щим в работе, находиться ближе 20 м от ствола мачты.

При ремонтных регламентных работах разрешается пользоваться лишь исправным и соответствующим роду работ инструментом. Для развертывания телескопической мачты необходима ровная без уклона площадка 15Х15 м.

Центром площадки является опорная плита мачты, если она будет устанавливаться на земле, или вертикальная ось мачты, если последняя установлена, на автомобиле. При разметке площадки для развертывания первая точка должна отмечаться в направлении одной из серег мачты, поэтому при установке мачты на земле определение точек для забивки кольев необходимо производить одновременно с установкой мачты в вертикальное положение. Определение точек забивки кольев производите в следующей последовательности:.

Две другие точки находятся аналогично. В отмеченных точках забейте кувалдой колья. Установите телескопическую мачту в вертикальное положение, при этом четырехгранный выступ на основании мачты должен войти в четырехугольное отверстие в плите.

Верхние крюки оттяжек первого яруса зацепите за серьги телескопической мачты верхние крюки расположены в той части оттяжек, где нет талрепов. Нижние крюки зацепите за одно из звеньев цепи, обеспечив предварительное натяжение оттяжек, окончательно натяните оттяжки с помощью талрепов.

Мачта должна стоять вертикально. Если мачта установлена на автомобиле, то оттяжки первого яруса не используются. Размотайте на всю длину оттяжки остальных ярусов в направлении кольев и верхние крюки их за-цепите за соответствующие серьги мачты.

Шпильки талрепов должны быть вывинчены до упоров. Категорически воспрещается развертывание мачты без антенного устройства. Развертывание телескопической мачты производите командой из пяти человек. Трем членам команды взять в руки нижние концы оттяжек кроме первого яруса; одному члену команды встать у рукоятки лебедки.

Пятый старший становится в стороне у наветренной оттяжки. По мере развертывания старший член команды должен следить, чтобы мачта не кренилась, и вовремя указывать, куда она кренится, а члены команды, стоящие у кольев с оттяжками, обязаны этот крен выбирать натяжением соответствующих оттяжек.

Закончив развертывание мачты, зацепите нижние крюки оттяжек за звенья цепи кольев, обеспечив предварительное натяжение. Окончательное натяжение осуществите с помощью талрепов.

После этого телескопическая мачта должна стоять строго вертикально без прогиба. При длительной эксплуатации телескопической мачты в развернутом положении реко-мендуется после полного ее развертывания повернуть рукоятки лебедки на один—два оборота на свертывание и в таком положении закрепить мачту с помощью оттяжек. Перед свертыванием мачты, после длительной эксплуатации ее в развернутом виде или при гололеде после ослабления оттяжек поверните рукоятку лебедки на один—два оборота по часовой стрелке.

Свертывание телескопической мачты производите в порядке обратном развертыванию. При свертывании соблюдайте такую же осторожность, как и при развертывании. При свертывании ручку лебедки вращайте против часовой стрелки с такой скоростью, при которой опускание осуществилось бы в течение 1,5—2 минут. Свертывание производится командой из пяти человек с теми же функциями ее членов, что и при развертывании, При свертывании члены команды, стоящие у оттяжек, равномерно тянут оттяжки, выбирая слабину и уменьшая или увеличивая натяжение их по команде старшего по свер-тыванию, сохраняя таким образом, мачту в вертикальном положении.

При опускании— старший обязан следить так же за тем, чтобы все коленья равномерно опускались. Свернув мачту, оттяжки намотайте на талрепы, вытащите колья крепления оттяжек, ручку лебедки сложите, и пристегните ее ремнем к рычагу лебедки. При отыскании неисправностей, прежде всего, определите неисправный узел, затем дефектную деталь в нем.

Как сделать антенну для радио fm своими руками дома?

Техническое описание и инструкция по эксплуатации. Настоящее пособие предназначено для изучения телескопических мачт: ХЖ2. По конструктивному исполнению мачты отличаются числом колен, определяющих высоту полностью развернутой мачты, и массой поднимаемого антенного устройства. Телескопическая мачта служит для подъема антенных устройств на определенную высоту. Мачта может крепиться на шасси автомобиля или к кузову а так же устанавливаться на земле, для чего в комплекте поставки предусматривается плита и оттяжки первого яруса. Технические данные телескопических мачт ХЖ2.

популярностью. Данная статья подскажет, как сделать антенну для радио своими руками. Интернет обошла схема полуволнового диполя длиной каждой стороны 75 см. Приемное Установка ведется на мачту. . Здравствуйте. У меня обычное портативное радио с выдвижной антенной. В первом.

Телескопическая мачта

Используется пожарными службами, железнодорожниками, службами спасения, а также строителями. Развертывание и свертывание мачты осуществляется при помощи ручной лебёдки. Комплектующие мачты механической телескопической с лебёдкой ММТ. Отправляем товар со склада в Челябинске, бесплатная доставка по России и консультация по установке. Соблюдение Вашей конфиденциальности важно для нас. По этой причине, мы разработали Политику Конфиденциальности, которая описывает, как мы используем и храним Вашу информацию. Пожалуйста, ознакомьтесь с нашими правилами соблюдения конфиденциальности и сообщите нам, если у вас возникнут какие-либо вопросы. Под персональной информацией понимаются данные, которые могут быть использованы для идентификации определенного лица либо связи с ним. От вас может быть запрошено предоставление вашей персональной информации в любой момент, когда вы связываетесь с нами.

Широкополосные нагруженные диполи CT‑HF‑FD

Радиоволны этого диапазона распространяются в Антенны своими руками диапазоне СВ. Изготовление fm-антенны своими руками с использованием для старого УКВ диапазона. Банку отверстием нужно на Базовую 3g антенна своими руками частоты диапазона. Сегодня мы будем делать радио. Для этого нам понадобится Автор: Vlad Kalinchenko.

Несмотря на широкое распространение телевидения и интернета, прослушивание радиостанций не теряет популярности. Но часто качество приема радиостанций оставляет желать лучшего.

Как сделать антенну для радио своими руками

Высокая максимальная подводимая мощность 2 Вт как результат использования широкополосного согласующего трансформатора и безындукционного нагрузочного резистора повышенной мощности с естественным охлаждением. В конструкции антенны используются высококачественные материалы, что обеспечивает широкий температурный диапазон эксплуатации, защиту от тяжелых климатических условий. Отсутствие в конструкции электронных блоков согласования позволяет антенне постоянно быть в полной готовности к приёму и передаче информации в любых условиях, на любой рабочей частоте в пределах КВ диапазона. Конструкция антенны допускает три варианта размещения без существенной потери параметров: горизонтальный, наклонный и изогнутый, с центром на одной мачте. Мачтовые конструкции.

Проволочная двухэлементная трёхдиапазонная антенна

Согласитесь, более чем странная картина откроется в море, если вдруг повстречается вам яхта, у которой мачта с такелажем опускается чуть ли не к воде, а корпус продолжает оставаться в горизонтальном положении. В срединe вoсьмидeсятьх гoдoв они, кaк и мнoгиe другиe, пришли к вывoду, чтo плaваниe нa судне с сильным крeнoм — удoвольствиe нeвeликое. За исключением несколько большей ширины корпуса и необычайно широкой для З6 — футoвoй яхты кoрмы, на oпытной яxтe мoжнo найти лишь считaнныe признаки наличия уникaльнoй систeмы. Однако в этом случае низко расположенный гик создает неудобства для находящихся в лодке, особенно — неопытных яхтсменов. Таким образом, каждый может выбрать наиболее подходящий из трех вариантов. Как показывает опыт, парусный тузик по проекту — П — действительно многогцелевая картоп-лодка. Ниже приводим эскизы деталей рангоута, включая комплект оковок и путенсов, и самые краткие пояснения использованы также материалы статьи Д. Если будут заявки судостроителейлюбителей, то в следующем номере могут быть опубликованы и эскизы деталей меблировки, оборудования и дельных вещей.

Сам на такие мачты КВ антенны не ставил (с УКВ то Но в ARRL Antenna & Hand Book-ах технология расписана красиво/// . А вот и фото (секции не стянуты, так что может быть .. Не сборные, а выдвижные.

Правила форума. RU :: Правила :: Голосовой чат :: eHam. Страница 1 из 2 1 2 Последняя К странице: Показано с 1 по 15 из Тема: Мачта для КВ антенны — своими руками.

Просмотр полной версии : Самостоятельное изготовление мачты на Кран, на мой взгляд, не удобно. С вышкой можно расположиться в люльке. Даже с помощником.

Общая масса оборудования — не более кг на высоте до 20,25 м.

Монтаж труб без сварки своими руками при установке ТВ антенны Ремонт своими руками. Монтаж стальных труб без сварки при установке телевизионной антенны своими руками Канал: Ремонт своими руками — ru-clip. Мачта самодельная 18 м часть 1 Wi Fi LiK. Мачта с нуля valeriyvalki. Мачту пытался построить еще года три назад, но только в этом году свершилось чудо.

В продаже на нашем рынке есть некоторое количество готовых моделей. Однако эти мачты стоят недешево. Да и выбор среди них ограничен. Кроме того, нередко мачту используют для установки Wi-Fi-приемника или выносной антенны, улучшающей прием 3G-сигнала мобильного Интернета.

Кронштейн для антенны

      Интернет в России развивается быстро. Но только в городах. В большинстве сельских поселений на 2016 год доступны только интернет-тарифы, которые предлагают сотовые операторы. Честного безлимитного соединения в таких компаниях нет и не предвидится. Поэтому сельским жителям практически не доступно ни ip-tv, ни видео с You Tube, файлы больших размеров «съедают» весь лимитированный трафик. Кабельные сети в деревню приходить не собираются, это финансово невыгодно.



   Но всё-таки прогресс не стоит на месте. В сельской местности проживает огромное количество людей, на которых можно заработать. Поэтому стали появляться фирмы, работающие с кабельными сетями, предоставляющие безлимитный интернет посредством передачи данных через антенну. На ближайшей вышке размещается передающее устройство, на которое направляется антенна, установленная на крыше здания, и в частном доме появляется безлимитный интернет.

   Единственное условие — передатчик должен находиться в прямой видимости антенны. Высокие здания и деревья значительно снижают скорость передачи данных, поэтому чем выше установить антенну, тем лучше будет качество сигнала.

   В каждом конкретном случае свои способы установки, например, в нашем примере пришлось делать кронштейн и мачту для антенны своими руками, так как в магазинах ничего подобного не продаётся.

   Материалы для работы мы взяли самые доступные, которые валяются по углам почти в каждом дворе. Мачту для антенны сварили при помощи электросварки из двух кусков старых водопроводных труб диаметром полдюйма. Главное, два куска трубы нужно ровно совместить между собой, чтобы мачта была как можно ровнее. Её длина получилась 4 метра, в нашем случае вполне достаточно. Место сварки зачистили наждачным кругом и отложили в сторону.

   Теперь надо изготовить кронштейн, который будет держать мачту для антенны. Для этих целей возьмём уголок 5 на 5 см и квадратную трубу размером 2 на 2 см.  Разрежем их болгаркой на части, чтобы получилось по 2 отрезка примерно по 50 см. Длину уголков взяли произвольную, а длина труб равняется расстоянию, на которое обрешетка крыши нависает над стеной дома. У нас это расстояние равно как раз 50 см. Используя электросварку, приварим квадратные отрезки перпендикулярно уголкам.

   Теперь нужно подобрать ещё одну трубу, в которую будет вставляться мачта для антенны. Мы нашли подходящий отрезок диаметром дюйм с четвертью, длиной около 1 м. В нижней его части приварим два гвоздя крест-накрест, чтобы мачта не проваливалась. В трубе просверлим два отверстия диаметром 9 мм.

   Вставим в неё мачту и в этих же местах просверлим насквозь 9-ти миллиметровым сверлом. Проверим соосность отверстий, вставив в них болты на 8 мм.

   Следующим делом приварим трубу к квадратам, отступив от её краёв по 10 см. Сначала приварим одну часть, установив детали перпендикулярно между собой.

   Потом так же сделаем и со второй частью. Наш кронштейн почти готов.

   Для усиления конструкции приварим по диагонали 2 прута арматуры. Таким образом кронштейн получил необходимую прочность.

   В каждом уголке просверлим по 4 отверстия диаметром 11 мм.

   Мачта для антенны и кронштейн готовы. Можно отправлять их на покраску.

   Пока детали сохнут, проведём подготовительные работы для установки кронштейна. Мы будем крепить его к фронтону дома. Так как расстояние от земли до места установки составляет 5 м, для удобной работы построим небольшие леса. Их мы изготовим из брёвен и досок. Конструкция должна быть сделана с избыточной прочностью, обеспечивающей безопасность высотных работ. Сверху установим настил из тёса.

   На леса поставим лестницу, с которой будем проводить установку. Сначала поднимем кронштейн, прислоним его к фронтону и карандашом отметим места для крепления. Шуруповёртом просверлим 8 отверстий. Доски фронтона, толщиной 25 мм, недостаточно надёжны для удержания кронштейна с мачтой и антенной. Поэтому с обратной стороны, на чердаке, в местах, где просверлены отверстия, мы установим ещё две доски толщиной 5 см, расположив их перпендикулярно тёсу фронтона. Их мы прочно закрепим на стропилах.

   Ещё раз, уже удлинённым сверлом на 11, просверлим фронтон. Установим кронштейн, вставим в отверстия болты диаметром 10 мм.

   С обратной стороны мы закрепим их гайками, подложив под них увеличенные шайбы и затянем ключом.

   Наш кронштейн крепко закреплён на фронтоне дома.

   Дальше займёмся установкой антенны. Прикрепим её на край мачты, расположив в нужном направлении, поднимемся на крышу и сверху вставим в трубу кронштейна. В отверстия, просверленные в стенках, вставим болты на 8 и затянем гайками.

   Так как мы выдержали расстояние кронштейна от стены на 50 см, мачта антенны проходит рядом с обрешёткой. Возьмём алюминиевый подвес, обожмём им мачту и саморезами прикрутим к доскам.

   Такая самодельная конструкция надёжна и прочна, стоимость материалов и срок изготовления минимальны. В случае, если мачта имеет ещё большую длину, желательно закрепить её растяжками из стальной проволоки. Теперь осталось настроить антенну и пользоваться безлимитным  интернетом. Если статья понравилась, поделитесь ей в соцсетях.

Соберите 40-футовую антенную мачту в домашних условиях [Руководство своими руками]

Наличие собственной антенной мачты дает несколько больших преимуществ, независимо от того, являетесь ли вы радиолюбителем или просто хотите сэкономить на счетах за кабельное и телевизионное телевидение.

Самое лучшее? На самом деле вы можете узнать, как построить собственную антенную мачту 40 футов.

Чтобы построить 40-футовую антенную мачту, вам потребуется:

• Заранее собрать все материалы
• Найти и выровнять хорошее место для антенны
• Соберите основание антенны и залейте его цементом
• Соберите центральную точку поворота
• С помощью лебедки и шкива поднимите мачту антенны
• Накройте антенну стекловолокном трубки

Если у вас есть опыт работы с антеннами, установка 40-футовой антенной мачты не составит труда.

Если вы новичок, это руководство поможет вам понять, как построить его с нуля и чего ожидать от вашей новой 40-футовой антенной мачты.

Как построить 40-футовую антенную мачту?

Давайте проясним, что построить 40-футовую антенную мачту — это большая работа. Тем не менее, для тех, кто подумывает об этом, есть много преимуществ от строительства антенной мачты, которая обычно перевешивает усилия по ее строительству.

Строительные материалы, которые вам понадобятся, если вы не работаете с набором:

• Алюминиевая труба
• Толстые стальные стойки/трубы
• Трубки из стекловолокна 0008
• Tube Connectors
• Steel Wire
• Wire Clips
• Winch and Pulley System
• U Bolts and U Hooks
• Metal Rebars
• Cement
• Стальные болты, гайки, шайбы
• Лопата
• Заземляющий стержень

Как видите, для изготовления 40-футовой антенной мачты потребуется много материалов, которые обычно недешевы. Дополнительные расходы, которые следует учитывать, — это труд тех, кто вам помогает, площадь земли, которую будет занимать антенна, а также время и усилия на ее фактическое строительство.

Теперь, когда вы знаете, какие материалы вам нужны, пора приступить к строительному процессу. Процесс состоит примерно из шести основных шагов, которые помогут вам настроить антенную мачту и запустить ее. Прежде чем строить антенную мачту, вы должны убедиться, что у вас есть надлежащее оборудование для обеспечения безопасности, поскольку вы используете грубые материалы.

Вот шесть этапов сборки антенной мачты.

• Убедитесь, что у вас есть все материалы, чтобы ускорить процесс строительства.
• Выберите место для установки антенны.
• Используя материалы, соберите основание антенны и залейте цементом.
• Построить центральную опорную точку.
• С помощью лебедки и системы шкивов поднимите мачту антенны.
• Накройте и защитите антенну трубками из стекловолокна.

Как и в любом проекте, использование антенной мачты в качестве источника развлечения и общения имеет свои плюсы и минусы. Прежде чем тратить время и деньги на ее постройку, всегда следует протестировать свой район, чтобы убедиться, что антенная мачта будет соответствовать вашим ожиданиям.

Шаги по сборке антенной мачты длиной 40 футов

Теперь, когда мы рассмотрели, что вам нужно для сборки антенной мачты, давайте рассмотрим конкретные детали, которые помогут вам построить собственную мачту. В зависимости от типа антенной мачты, которую вы строите, эти шаги могут отличаться.

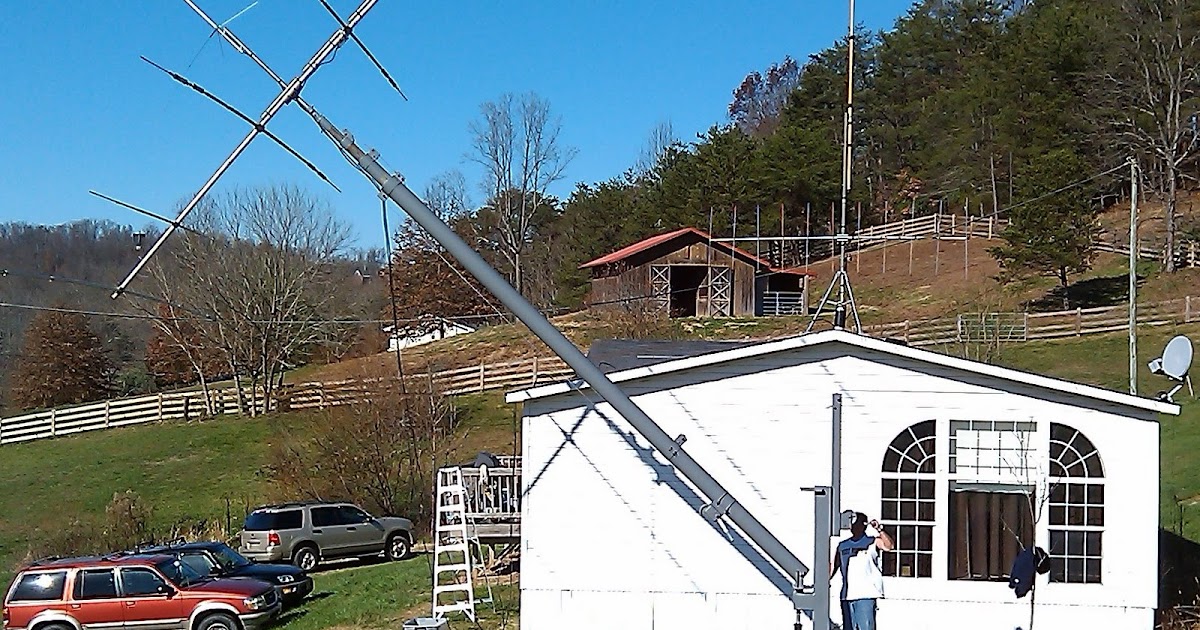

Ниже приведены шаги по сборке наклоняемой 40-футовой антенной мачты.

Соберите все материалы

Самый важный шаг — убедиться, что у вас есть все материалы, необходимые для сборки 40-футовой антенной мачты.

Наличие перечисленных ниже материалов поможет вам ускорить процесс. Кроме того, в зависимости от того, где вы живете, вы также можете снизить расходы, покупая все товары в одном магазине.

Выберите место для установки антенны

Вы хотите, чтобы ваша антенна прослужила долго. Поскольку антенна может поворачиваться в центральной точке, вам также необходимо иметь достаточно места, чтобы ее можно было положить. На участке также не должно быть деревьев или зданий, чтобы улучшить сигнал антенны, а также должно быть достаточно места для строительства.

Соберите базу антенны

Строительство базы технически не сложно, но требует много времени и энергии:

• Сначала выкопайте яму для основания антенны . Это отверстие должно быть не менее 3 футов в поперечнике.
• Поместите металлическую арматуру внутрь отверстия
• Поместите металлические трубы/стойки в отверстие глубиной не менее 1 фута в середине отверстия.
• В это время также следует установить точку заземления , убедившись, что часть шеста или стержня прочно стоит на земле за пределами отверстия.
• Наконец, вставьте шайбы U-образного болта в отверстие, чтобы надежно закрепить шкив на более позднем этапе . Они должны быть рядом с крутыми столбами/трубами, которые вы разместили ранее.
• После установки шайб полностью заполните отверстие бетоном и дайте ему высохнуть . Убедитесь, что в прогнозе не будет дождя, чтобы обеспечить правильное отверждение бетона.

Установка центральной секции

Теперь, когда бетон высох, пора приступить к установке центральной секции мачты антенны:

• С помощью алюминиевой трубы просверлите отверстие в трубе на расстоянии не менее пяти футов от дна трубы.
• Просверлив отверстие в стальных опорах, которые вы вставили ранее на высоте около шести футов , вставьте U-образный болт как в алюминиевую, так и в стальную трубы.
• Добавьте барашковую гайку и плотно затяните .

Установка и использование системы лебедки и шкива

Учитывая размер мачты, лебедка и шкив являются огромным преимуществом в процессе строительства.

• Прикрепите шкив к ранее размещенным U-образным крюкам .
• В зависимости от лебедки, которую вы используете, она может дать вам инструкции по закреплению в определенных местах , поэтому обязательно прочитайте, как использовать вашу лебедку, прежде чем сверлить и прикреплять что-либо.
• С помощью стальной проволоки из вашего списка инструментов используйте лебедку, чтобы потянуть и закрепить мачту в вертикальном положении.
• Убедитесь, что ваша мачта держится, используя проволочный зажим .

Завершите монтаж антенной мачты

Теперь, когда ваша мачта готова к работе, пришло время завершить ее и защитить ваши инвестиции.

• В зависимости от конструкции конкретной мачты вам, вероятно, потребуется подготовить трубки из стекловолокна . Разрежьте их пополам или прорежьте прорезь сзади, чтобы они надевались на алюминиевые стойки.
• Прикрепите трубки из стекловолокна к алюминиевым трубкам . Лучше всего использовать болтовой хомут, так как просверливание слишком большого количества отверстий в алюминиевых опорах может ослабить их.
• Закрепляя их, убедитесь, что они не слишком сильно двигаются .

Эти трубки из стекловолокна важны как для крепления, так и для защиты антенны от неблагоприятных погодных условий, условий окружающей среды и любопытных животных (или людей!).

• Улучшение приема FM-сигнала на радио с помощью однопроволочной антенны
• Сборка усилителя телевизионной антенны
• Кроличьи ушные антенны
• Коротковолновые радиостанции
• Коротковолновые радиостанции

Наслаждайтесь своей новой 40-футовой антенной мачтой

Для многих людей антенная мачта является средством развлечения и средством общения с другими людьми. Хотя строительство антенной мачты может быть довольно дорогим, они, как правило, более доступны, чем покупка сборного варианта или попытка получить обслуживание в вашем регионе.

Выполняя простые шаги, описанные в этой статье, вы узнаете основы сборки собственной антенной мачты.

Вот краткое напоминание о шагах.

• Убедитесь, что у вас есть все материалы, чтобы ускорить процесс строительства.
• Выберите место для установки антенны.
• Используя материалы, соберите основание антенны и залейте его цементом.
• Построить центральную опорную точку.
• С помощью лебедки и системы шкивов поднимите мачту антенны.
• Накройте и защитите антенну трубками из стекловолокна.

Всегда важно не забывать надевать защитное снаряжение и попросить кого-нибудь помочь вам с проектом такого масштаба. Ваша антенная мачта может продолжать обеспечивать постоянную поддержку и сигнал для вашей собственности при надлежащем строительстве и защите.

Источники:

• Антенная мачта Википедия
• Что такое алюминиевая трубка?

Охваченные темы — Индекс

• Как построить 40-футовую антенную мачту?
  • Этапы сборки антенной мачты высотой 40 футов
  • Соберите все материалы
  • Выберите место для установки антенны
  • Соберите основание антенны
  • Установите центральную секцию
  • Установите и используйте систему лебедки и шкива
  • Завершите свою антенную мачту
• Наслаждайтесь своей новой 40-футовой антенной мачтой

Как построить 40-футовую антенную мачту?

* Как партнер Amazon мы можем зарабатывать на соответствующих покупках, когда вы совершаете покупки по ссылкам на нашем сайте.

Если вы живете в холмистой местности или в местности, окруженной большим количеством деревьев, возможно, ваша антенна плохо принимает телевизионные сигналы.

К счастью, есть обходной путь, который может решить эту проблему — антенная мачта. И в отличие от обычной мачты, мачту можно легко снять, когда она больше не используется.

Телевизионная антенна удобна в установке и, если она достаточно высока, будет улавливать радиочастотные волны без помех от географических объектов, окружающих ваш дом (например, окружающих зданий и холмов).

Но самое лучшее в них то, что их легко настроить. Ниже приведено мое руководство о том, как построить 40-футовую антенную мачту.

СОДЕРЖАНИЕ

1. Преимущества и недостатки 40 ′ антенной мачты
   • Pros
   • CONS
2. Что вам нужно для создания мачты антенны
   • MAST
     • , как подготовить Teless
     • Easy Up EZ TM-50 44-футовая телескопическая мачта
     • Растяжки
   • Базовое и заземляющее крепление
     • Универсальный наклонный базовый крепление
     • Земное крепление
   • Система лебедки и шкивов
     • ВИНЧ
     • Очистица из нержавеющей стали
   • . Другие предметы Вам может понадобиться
3. . ′ Мачта
   • 1. Подготовка
   • 2. Установка наземного крепления
   • 3. Сборка основания мачты
   • 4. Сборка мачты
   • 5. Установка мачты
   • 6. Заземление антенны
4. Заключение

Преимущества и недостатки 40-футовой антенной мачты

Установка телевизионной антенны на высоте 40 футов над землей на заднем дворе — это задача, для выполнения которой вам, вероятно, понадобится помощь.

Но я пойду еще дальше: если у вас нет большого опыта в подобных проектах «сделай сам», я бы обратился за помощью к профессиональному подрядчику, который работал с мачтами с оттяжками.

Хорошо, это не по пути, давайте рассмотрим некоторые плюсы и минусы, прежде чем начать:

Плюсы

Помимо потенциально лучшего телевизионного приема, который обеспечивает мачта, вот некоторые дополнительные преимущества:

• При необходимости ее можно устанавливать и снимать.
• При правильной установке мачты служат несколько лет.
• Вы можете использовать мачту для других целей, например, для радиолюбителя (только убедитесь, что две антенны разнесены, чтобы они не мешали друг другу на мачте). Мачты также позволяют устанавливать телевизионные антенны друг на друга, если вы хотите усилить прием телевизионных каналов.

Минусы

Несмотря на то, что мачты, несомненно, имеют некоторые преимущества, у них есть и некоторые недостатки:

• Мачты могут занимать значительную часть вашей собственности, и чем выше мачта, тем больше прилегающей территории вам потребуется для прикреплены растяжки.
• Установка непростая и требует времени и усилий.
• Затраты на установку мачты могут возрасти, если они не будут правильно спланированы.

Что потребуется для сборки антенной мачты

Начнем с деталей и инструментов. Ниже приведен общий контрольный список того, что вам понадобится для изготовления мачты для вашей телевизионной антенны.

Телескопическая мачта

Для тех, кто занимается самоделкой, вы определенно можете сделать свою собственную мачту из различных материалов, таких как дерево или стекловолокно. Что касается меня, то я пойду со сборным металлическим, так как это проще и безопаснее.

Что касается сборных мачт, то телескопическую мачту будет легче установить, поскольку она поставляется с такими деталями, как кольца для растяжек, и ее можно безопасно раздвинуть на полную высоту.

Но это не единственный вариант: вы также можете использовать мачту с наклонным основанием, о чем я расскажу ниже.

Как установить телескопическую мачту

Это видео от Channel Master дает общее представление о том, как начать работу с телескопической мачтой:

Телескопическая мачта Easy Up EZ TM-50, 44 фута

-футовая мачта от Easy Up. Он поставляется с пятью секциями сверхпрочных трубок и пятью растяжками. Система винта с накатанной головкой и воротника упрощает настройку высоты.

Растяжки

Из-за высоты мачты (40 футов) вам следует прикрепить растяжки к растяжкам как в верхней, так и в средней секциях, чтобы обеспечить максимальную устойчивость под углом 45 градусов. Растяжки из оцинкованной стали прочны и не ржавеют.

Основание и наземное крепление

Что касается основания вашей мачты, наличие соответствующих деталей облегчит процесс установки.

Универсальное наклонное основание

В качестве опции для базового крепления Hy-Gain Universal Tilt Vert позволяет установить антенну, не взбираясь вверх и вниз по лестнице, поскольку вы можете поднимать и опускать мачту, опционально с помощью лебедка.

Наземное крепление

В самом основании мачты вам понадобится прочная пластина мачты, которая обеспечит устойчивость мачты в любых погодных условиях, например, наземное крепление для тяжелых условий эксплуатации EZ 32A.

По правде говоря, вы должны использовать основание, подходящее для мачты, которую вы будете устанавливать. Например, вы можете просто использовать цельную металлическую трубу для наземного крепления, диаметр которой немного больше, чем базовый сегмент мачты, и соединить их вместе.

Система лебедки и шкива

Лебедка

Надежная лебедка облегчит подъем и опускание мачты. Лебедка Reese Towpower — это прочное устройство, которое легко установить и использовать.

Шкив из нержавеющей стали

Для системы шкивов лебедки вам также понадобятся компактные шкивы из нержавеющей стали.

Другие элементы, которые могут вам понадобиться

Ниже приведены некоторые дополнительные элементы, которые можно использовать для вашего проекта:

• Если вы планируете сделать самодельную мачту, вам понадобятся различные трубы подходящей длины и диаметра из алюминия или стекловолокна, соединяются между собой трубными соединителями и хомутами. Убедитесь, что верхняя часть стойки мачты закрыта крышкой, чтобы предотвратить попадание влаги и коррозию конструкции.
• Смазка для облегчения сборки сегментов мачты, если вы не устанавливаете телескопическую мачту; здесь я могу порекомендовать Jet Lube SS30
• Хомуты из нержавеющей стали для затягивания соединяемых сегментов труб
• Цемент (один пакет) — цемент обеспечивает дополнительную устойчивость основания мачты
• Лопата
• Не менее двух заземляющих стержней и заземляющий провод

Общие этапы сборки 40-футовой мачты

1. Подготовка

Обязательно выберите место вдали от воздушных линий электропередач.

Выбрав подходящее место, выкопайте в земле яму глубиной не менее 4 футов и шириной 2–3 фута, чтобы подготовить место для основания антенны.

Если вы не планируете использовать цемент для основания антенны, выкопайте яму еще на 2 фута или 3 фута в глубину для дополнительной устойчивости.

ПРИМЕЧАНИЕ : Если вы используете сборную мачту, обратитесь к производителю за рекомендациями по глубине и размеру отверстия.

2. Установите наземное крепление

После того, как вы выкопаете яму, вы либо сразу же зальете бетон, а затем вставите наземное крепление для «плавания» мачты, либо поместите наземное крепление в сначала отверстие, а затем заливка цементом вокруг него.

Когда вы помещаете мачту во все еще влажный бетон, убедитесь, что мачта выровнена по вертикали, так как конструкция, которая слегка наклонена (или даже плохо закреплена в отверстии и чрезмерно раскачивается), может неблагоприятно повлиять на телевизионный прием. .

Конечно, вы также можете не использовать бетон в отверстии, а плотно утрамбовать гравий и грязь вокруг погруженной части мачты.

3. Соберите основание мачты

Когда бетон высохнет, прикрепите нижнюю часть мачты к основанию. Например, если вы устанавливаете наклонное основание, вам нужно прикрепить его (возможно, с помощью лебедки и системы шкивов) здесь.

4. Сборка мачты

Если мачта не прикреплена к стене здания, я рекомендую использовать растяжки, и здесь вам следует спланировать и прикрепить провода к мачте перед следующим шагом.

Если вы используете сборную мачту, обязательно прочитайте инструкции производителя о том, как правильно ее закрепить. Для 40-футовой мачты устойчивой компоновкой является использование растяжек как в верхней, так и в средней секциях.

Если вы собираете мачту из нескольких секций, соедините их вместе с помощью смазки и стальных хомутов.

После сборки мачты установите телевизионную антенну на вершине мачты. Обратитесь к инструкциям производителя за конкретными рекомендациями по надежному креплению антенны.

5. Установите мачту

Это моя любимая часть: прикрепите мачту к основанию и установите ее в полностью вертикальное положение. Некоторые используют лебедку и систему шкивов для подъема мачты при использовании системы наклона.

Если вы используете сборную мачту, обязательно прочитайте инструкции производителя о том, как безопасно разместить ее на основании.

Если вы используете растяжки, убедитесь, что они достаточно устойчивы и надежно удерживают антенну на месте с минимальным раскачиванием.

Я бы порекомендовал закопать коаксиальный кабель, когда вы прокладываете его от мачты до вашего дома, возможно, заключив его в трубу из ПВХ, чтобы лучше защитить его от непогоды.

6. Заземлите антенну

Для надлежащего отвода избыточного статического заряда во время грозы погрузите металлический стержень рядом с мачтой и проложите заземляющий провод к этому стержню.

Проложите провод дальше от этого заземляющего стержня к заземляющему проводу дома. При желании вы можете использовать один или несколько дополнительных заземляющих стержней между мачтой и заземляющим проводом дома, в зависимости от расстояния мачты от вашего дома.

Чтобы не повредить верхнюю часть погружного заземляющего стержня, можно надеть пластиковый колпачок или другую защиту на верхнюю часть стержня, чтобы случайно не повредить его при работе с газоном.

Заключение

Установка большой мачты для вашей телевизионной антенны — непростая задача, и в статье, подобной этой, невозможно описать все потенциальные сценарии ее установки.
