как подключить своими руками выключатель света, реагирующий на хлопок на транзисторах в корпусе или без? Монтаж звукового прибора на светильник

Современные акустические выключатели дистанционно управляют светом и электроприборами в доме. Они размыкают электрическую цепь от резкого и громкого звука, выполняют голосовые команды пользователей.

Акустические выключатели включают свет, оперативно управляют работой электроприборов на расстоянии с помощью звуковых команд. Электроустановочные изделия используются самостоятельно или в качестве элемента системы «умный» дом.

Содержание

  1. Выключение света по хлопку: польза и преимущества
  2. В корпусе на транзисторах
  3. Без корпуса
  4. Выключатели и светильники «вилка-розетка»
  5. Применение : актуальность
  6. Акустические выключатели в жилых помещениях
  7. Освещение межэтажного пространства
  8. Как действует акустический выключатель
  9. Технические характеристики
  10. Составляющие детали
  11. Отличия между хлопковым и звуковым (голосовым) выключателем
  12. Схема подключения и установка своими руками
  13. Пошаговая инструкция
  14. Как работают диммерные акустические выключатели
  15. Популярные производители
  16. Советы
  17. Полезное видео

Выключение света по хлопку: польза и преимущества

Высокотехнологичный аппарат замыкает и размыкает электрическую цепь при подаче звукового сигнала, например, хлопка в ладоши. Он способен дистанционно управлять не только светом в доме, но и другими электробытовыми приборами: вентилятором, увлажнителем, музыкальным центром, аппаратурой, подсветкой аквариума.

Это полезное устройство заменяет или дублирует традиционный выключатель/пульт ДУ, экономя время пользователей на совершение действий. Оборудовать акустическими выключателями можно все электропотребители, находящиеся в зоне акустической чувствительности аппарата.

В корпусе на транзисторах

Выключатель в корпусе на транзисторах размещается в пластиковой коробке со степенью защиты от пыли и влаги ≥ IP30.

[stextbox id=»warning»]Благодаря применению печатных плат с SMD-элементной базой,пьезоэлектрического датчика и твердотельного реле, размеры современного акустического выключателя в корпусе на транзисторах не превышают габаритов спичечного коробка.[/stextbox]

Транзисторные устройства успешно локализуются в слаботочные сети (сигнализации, видеонаблюдения и т.п.).

Без корпуса

Применение изделия без корпуса оправдано в случае, если пользователь собирается встраивать изделие в корпус какого-то электроприбора. Например, предполагает закрепить печатную плату с компонентами и акустическим датчиком под кожухом кондиционера или в подставке вентилятора. Открытая сборка компактнее  и заметно дешевле, чем девайс в корпусе.

Выключатели и светильники «вилка-розетка»

Выключатель типа «вилка-розетка» представляет съемное электроустановочное изделие в пластмассовом корпусе с входной вилкой для включения в сеть. Изделие оснащается 1-3 выходными розетками для подключения торшеров, бра, сложной бытовой техники, аппаратуры, гаджетов и других энергопотребителей. Изделие является переходником на пути следования электрического тока от сети 220 В к нагрузке, оснащенным платой управлением звуком.

[stextbox id=»info»]Обыкновенная пристыковка выключателя типа «вилка-розетка» позволяет подсоединить модуль с акустическим датчиком без электромонтажных и установочных работ.[/stextbox]

Очень просто вставить в стационарные розетки комнаты 1–4 выключателя и настроить на разных потребителей (или группы потребителей для устройств с выходами типа «двойник» или «тройник»). Например, 1-й выключатель будет подключать↔ отключать сетевую розетку от 3 хлопков, 2-й сработает от 4, 3-й среагирует на 5 хлопков, 4-й будет управлять 6-ю хлопками в ладоши.

Встроенный в «вилку-розетку» акустический коммутатор срабатывает от хлопков в ладоши благодаря селективной фильтрации, выделяющей характерные звуки на фоне шумов.

Применение : актуальность

Хлопковый выключатель незаменим в загроможденных (с плохим естественным освещением) помещениях, в которых проблематично подобраться или отыскать электрофурнитуру на стене.

Особенно востребованы звуковые устройства при организации освещения/оснащения системами управления электрооборудования различных хранилищ, cкладов и подсобных помещений.

Акустические выключатели в жилых помещениях

Звуковыми устройствами оснащают подвалы зданий, тамбуры и кладовки частных домов/квартир. Дистанционный аппарат полезен в детской комнате: чтобы выключить свет детям больше не надо подставлять стул, обращаться за помощью к родителям. Незаменим хлопковый выключатель для людей с ограниченными возможностями: отпадет необходимость прибегать к услугам родственников.

Освещение межэтажного пространства

В подъезде (на лестничной площадке) дома оправдана установка акустического модуля с отключением света через настраиваемый период времени. Опция реализована интегрированием в схему дополнительного узла: цепочки с временной задержкой на микросхеме (таймера).

Устройство откликается на звуковой сигнал, производимый жильцами и посетителями дома: скрипаоткрывающейся двери, хлопка в ладоши, разговора и шагов. После срабатывания освещение межэтажного пространства включается, например, на 5 минут. Этого времени вполне достаточно, чтобы открыть или позвонить в дверь. В случае цейтнота дополнительный хлопок обновит выдержку времени.

Как действует акустический выключатель

Микрофон или акустический датчик преобразует звуковые колебания в электрический сигнал. После усилителя звуковой частоты ЗЧ сигнал детектируется, постоянное напряжение подается на базу транзисторного ключа, в нагрузку которого включена обмотка реле. После превышения порогового уровня на базе ключ срабатывает, и реле замыкает контакты питания 220 В электроприемника. При повторной звуковой команде схема автоматически отключается и прекращается протекание тока в светильнике или электроприборе.

Технические характеристики

Типовые технические характеристики акустического устройства с эксплуатацией в жилом объекте:

  • вес нетто (без упаковки) 30 – 60 г;
  • габаритные размеры 40*40*15 –86 *86 *26 мм;
  • напряжение бытовой сети 220 В;
  • максимальный ток нагрузки 5A;
  • мощность нагрузки200–1100Вт;
  • регулировка звуковой чувствительности 20 –150 дБ;
  • класс защиты корпуса IP30 – IP34;
  • относительная влажность от 20% до 60%;
  • температура эксплуатации от 0°С до +40°С;
  • срок гарантии изделий 12–24 месяца.

Составляющие детали

Стандартный акустический выключатель состоит из следующих деталей, запаянных на печатной плате:

  • транзисторов и диодов;
  • диодного моста и стабилитрона;
  • микросхем триггера и компаратора;
  • резисторов и конденсаторов;
  • микрофона и реле.

Плата помещается в крепкий пластиковый корпус защелками.

Отличия между хлопковым и звуковым (голосовым) выключателем

Голосовые управляющие устройства сложнее переключателей «хлопкового» типа. В них задействованы специальные активные фильтры на микросхемах, выполняющие функции декодера команд. Они распознают  последовательность гласных звуков определенной частоты и длительности, игнорируя акустические помехи.

Схема подключения и установка своими руками

Схема электрических соединений хлопкового выключателя ничем не отличается от схемы подключения одноклавишного. Только последовательно (или вместо него) в разрыв цепи включается хлопковый выключатель.

Пошаговая инструкция

Сам акустический модуль приклеивается скотчем изнутри к люстре или корпусу электроприбора, соединения проще производить клеммниками типа Wago:

  • обесточить сеть, разорвать цепь питания, идущую к клавишному выключателю, снять изоляцию и зачистить с концов жилы;
  • пара проводов белого цвета от акустического модуля соединяются с фазой и нейтралью, идущих от щитка или распредкоробки;
  • два оставшихся черных провода аналогично соединяется с выводами светильника или бытового прибора.

Остается перевести клавишу обычного выключателя в положение «включено», система готова к работе.

Как работают диммерные акустические выключатели

Управление акустическим диммерным выключателем осуществляется хлопками или  голосовой командой.После срабатывания диммера  передний фронт синусоиды сигнала отсекается/восстанавливается. Это приводит к изменению напряжения в нагрузке.Соответственно, происходит изменение яркости свечения ламп в светильнике.

Популярные производители

Пользуется популярностью продукция предприятий “Разработка ПРО” и “МастерКит” (Россия). Производит с высоким качеством изделия в сегменте электроакустических устройств компания «Ноотехника» (Беларусь).

Советы

При выборе дистанционного выключателя с акустическим датчиком следует обращать внимание на конструктивные особенности устройства. Наличие встроенного блока питания избавит от дальнейших затрат по приобретению низковольтного источника постоянного тока или батареек.

Следует учитывать, что выключатели с диммером используются только с тем типом нагрузки, на которую они рассчитаны. Например, устройства на симисторах не «стыкуются» с энергосберегающими и светодиодными лампами.

[stextbox id=»warning»]Если в устройстве предусмотрено плавное возрастание напряжения, то с люминесцентными лампами такой акустический выключатель работать не будет.[/stextbox]

Существующие акустические выключатели по возможностям функционала можно разделить на три основные группы:

  1. Самые простые шумовые только замыкают-размыкают сеть, реагируют на громкие звуки выше порогового значения и не обладают защитой от ложных срабатываний.
  2. Наиболее сложные хлопковые коммутируют цепь, управляют диммером и таймером, избирательно выделяют звуки определенной частоты и длительности, отфильтровывая акустические помехи.
  3. Самые «навороченные» голосовые выполняют все возможные действия, производят спектральный анализ звуков, распознавая с помощью встроенного интеллектуального блока команды и распоряжения, подаваемые голосом.

Стоимость акустических моделей на сегодняшний день вполне приемлема для большинства владельцев домов и  квартир.

Полезное видео

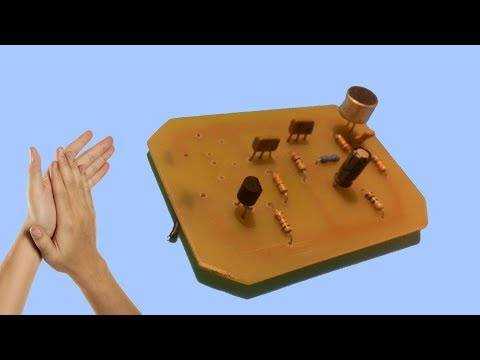

Акустический включатель — выключатель своими руками


Как известно, лень – двигатель прогресса. Сколько же различных электронных устройств люди разработали для того, чтобы автоматизировать свою жизнь – не счесть. Автоматизация проникла во все сферы человеческой жизни и сейчас порой нам бывает даже лень встать и включить свет обычным выключателем. Не беда – на этот случай как раз придуман акустический выключатель: стоит только хлопнуть в ладоши, как тут же загорится свет, или заиграет музыка, или включится какой-либо другой электроприбор. Сделать такой акустический выключатель под силу любому человеку, обладающему базовыми навыками работы с паяльником.

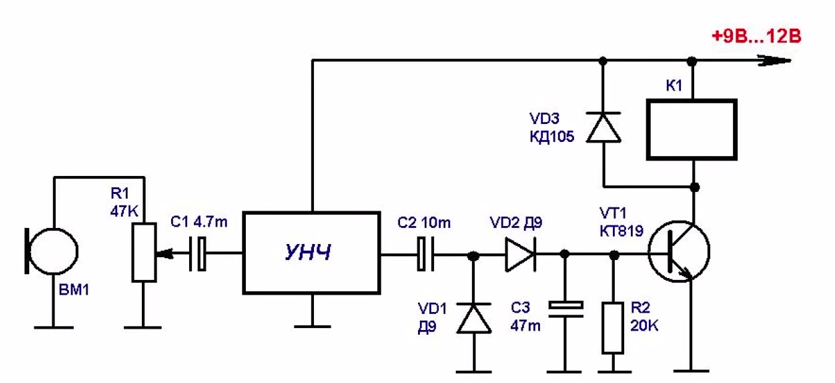

Схема устройства


Электронный микрофон, обозначенный на схеме как «mic1» преобразует механические колебания воздуха в электрические, которые и приводят к срабатыванию схемы. Здесь можно применить любой электронный микрофон достаточной чувствительности, достать их можно, например, из обыкновенных дешёвых компьютерных микрофонов или гарнитур. Подстроечный резистор R2 на схеме задаёт чувствительность срабатывания, его нужно подбирать экспериментально, исходя из чувствительность выбранного микрофона и зашумлённости помещения. Микросхема DA1 – обычный операционный усилитель, работающий в качестве компаратора. Можно применить любой, подходящий по цоколёвке, например, TL071, TL081, UA741. Резистор R4 подтягивает выход ОУ к минусу, тем самым предотвращая ложные срабатывания. Микросхема DD2 работает в качестве триггера, обеспечивая на выходе схемы стабильное либо включенное, либо выключенное состояние. Можно применить отечественную К561ИЕ8 либо её импортный аналог CD4017. Светодиод индицирует состояние нагрузки – если светодиод горит, значит на выходе удерживается лог. 1 (включенное состояние), если светодиод погашен, значит на выходе лог. 0 (выключенное состояние). Транзистор в схеме коммутирует нагрузку, здесь можно применять любые маломощные NPN транзисторы, например, BC547, КТ3102, КТ315. К выходу OUT можно подключить реле, которое, в свою очередь, сможет управлять мощной нагрузкой – лампами освещения или электроприборами. Если в качестве нагрузки используется что-то маломощное, питающееся постоянным током, например, отдельные светодиоды или светодиодная лента, её можно подключать непосредственно в схему на выход OUT, соблюдая полярность. Транзистор при этом стоит поставить более мощный, например, КТ817.

Детали



Для создания акустического выключателя не потребуется каких-либо дорогостоящих или дефицитных вещей, всё можно купить в магазине радиодеталей. Номиналы резисторов не столь критичны, их можно менять в пределах 30%. Для микросхем желательно приобрести панельки, чтобы можно было использовать их в дальнейшем в других схемах.

Список деталей:
  • Резисторы: 22 кОм, 10 кОм, 470 Ом, 100 Ом.
  • Микросхемы UA741, К561ИЕ8.
  • Светодиод на 3 вольта.
  • Диод КД521.
  • Транзистор BC547.
  • Электретный микрофон.

Сборка акустического включателя — выключателя

Первым делом, необходимо изготовить печатную плату. Делается она по лазерно-утюжной технологии, которая известна многим радиолюбителям. Файл печатной платы для программы Sprint-Layout прилагается, отзеркаливать его перед печатью не нужно.

Скачать плату:

pechatnaya-plata.zip [6.1 Kb] (cкачиваний: 436)


Несколько фотографий процесса:



После того, как печатная плата просверлена и залужена, можно приступить к запаиванию в неё деталей. Первым делом устанавливаются резисторы, диод, после этого всё остальное.

Микрофон можно впаять непосредственно в плату, а можно вывести на проводках, при этом не следует отдалять микрофон от самой платы на большое расстояние, иначе скажется воздействие внешних наводок, и схема не будет работать должным образом. После запаивания всех компонентов обязательно следует проверить правильность монтажа, прозвонить соседние дорожки на замыкание, если это требуется. Обязательно нужно смыть флюс с платы, ведь он также может нарушить правильную работу схемы.



Испытания выключателя

После тщательной проверки платы можно подавать на неё питание – постоянное напряжение 9-12 вольт. Если ничего не задымилось, а светодиод загорелся, значит всё собрано правильно. Теперь остаётся лишь покрутить подстроечный резистор, установив нужную чувствительность срабатывания. Не стоит делать выключатель слишком чувствительным, иначе он будет срабатывать от любого постороннего шума. Идеальный вариант, на мой взгляд, если срабатывания происходит при лёгком хлопке вблизи микрофона, тогда он не будет реагировать на посторонние шумы.


Смотрите видео работы

Наглядно работа выключателя показана на видео:

Акустический выключатель своими руками ⋆ diodov.net

21.04.2018

HomeСхемыАкустический выключатель своими руками

By Дмитрий Забарило Схемы  6 комментариев

Акустический выключатель довольно занимательное и интересное устройство, которое очень полезно собрать начинающему электронщику или радиолюбителю для совершенствования своих навыков. Рассмотрим, как сделать акустический выключатель своими руками из доступных радиоэлементов.

Принцип работы такого устройства заключается в том, что звуковой сигнал, как правило, хлопок в ладоши, воспринимается микрофоном, после чего с помощью различных схемных решений происходит подключение или отключение нагрузки. Чаще всего нагрузкой служит лампа накаливания или светодиодная лампа.

Как работает акустический выключатель

Алгоритм работы простейшего акустического выключателя выглядит так: когда раздается хлопок – лампа включается, при следующем хлопке – она гаснет и так повторяется все время. При этом в любом состоянии лампочка может находиться бесконечно долго. Мы же соберем более продвинутое устройство.

Первый алгоритм работы нашего акустического выключателя функционирует таким образом: один хлопок – зажигается одна лампа, второй – вторая, третий – третья, четвертый – все лампы гаснут. Далее все повторится снова.

Второй алгоритм – все происходит в обратной последовательности: первый хлопок – включаются три лампы, второй – одна гаснет и остаются светиться две лампы, третий – остается светиться одна лампа, четвертый – все лампочки выключаются. Такой вариант хорошо подходит для «ночника», поскольку с каждым хлопком свет становит тусклее, а затем гаснет.

Схема акустического выключателя

Существует огромное множество схем акустических выключателей (АВ): на транзисторах, логических микросхемах, триггерах и т. п., но мы будем собирать наш аппарат на микроконтроллере. Применяя микроконтроллер можно довольно просто реализовать алгоритмы различной сложности с минимальной переделкой схемы либо вовсе без переделок.

Первый и неотъемлемый элемент любого акустического выключателя – это микрофон. Микрофон преобразует сигнал звуковой частоты в переменное напряжение. Нам подойдет самый простой электретный микрофон.

Одним выводом микрофон подключается к минусу, а вторым через подстроечный резистор R1, сопротивлением 510 кОм, – к плюсу. С помощью R1 регулируется чувствительность микрофона. Далее переменный сигнал с выхода микрофона через разделительный конденсатор C1, емкостью 1 мкФ, подается на усилитель, выполненный на одном транзисторе BC547. Эмиттер транзистора соединен с минусом, а коллектор посредством резистора R2, сопротивлением 1 кОм, — с плюсом. Настройка усилителя осуществляется с помощью подстроечного резистора R3, сопротивлением 1 МОм.

Далее усиленный сигнал подается на вход микроконтроллера ATmega8. В зависимости от количества поступивших импульсов, что соответствует количеству хлопков, микроконтроллер выдает высокий или низкий потенциал на соответствующие выводы. В данной схеме у нас применяются три вывода микроконтроллера МК, которые работают на выход. Они питают три аналогичные цепи. Рассмотрим работу одной цепи.

Когда на выводе МК высокий потенциал (+5 В) транзистор VT2 серии 2N2222, соединенный с МК резистором R4 (1 кОм), открывается и получает питание катушка реле К1. При срабатывании реле К1 замыкаются его контакты в цепи питания лампы и таким образом она засвечивается.

Катушку реле К1 следует шунтировать обратным диодом VD1 для защиты от перенапряжения, поскольку катушка обладает некоторой индуктивностью, и при разрыве цепи может возникнуть бросок напряжения, хотя и не значительный в данном случае, но лучше перестраховаться. Подойдет практический любой диод с током не менее 100 мА, можно применить 1N4148.

Реле можно применять любое, но следует ориентироваться на такие параметры: напряжение питания 5 В, напряжение замыкающих контактов – переменное, 230 В. Ток контактов определяется нагрузкой цепи, которую будут замыкать-размыкать контакты. Я применял реле следующего типа: HW32-005VDC-A. Если найдете реле с током питания катушки не более 20 мА, то можно обойтись без транзисторного ключа.

Питание схемы акустического выключателя осуществляется от стабилизированного источника питания, напряжением 5 В. Можно взять любой готовый блок питания либо собрать его самому, как рассказано в этой статье.

Настройка акустического выключателя

Настройка устройства осуществляется с помощью двух переменных резисторов. Я добивался такой чувствительности, что выключатель не реагировал на музыку, речь и легкие удары дверью, но при этом отлично срабатывал по хлопку с противоположного конца комнаты. Следует учитывать, что микрофон нужно располагать в направлении хлопка.

Вы наверняка задавались вопросом, почему именно хлопок? Дело в том что амплитуда звуковой волны, вызванная хлопком, гораздо больше, чем при обычном разговоре или музыке, поэтому усилитель можно настроить таким образом, чтобы отсеять другие источник звука, тем самым исключить ложное срабатывание устройства.

Теперь, надеюсь, вы убедились, что сделать акустический выключатель своими руками довольно просто. Данное устройство я собрал на макетной плате, но если применять SMD компоненты и твердотельные реле, то размеры акустического выключателя не превысят спичечный коробок. Всем удачной сборки!

Скачать прошивки для трех разных вышеописанных алгоритмов работы акустического выключателя.

включение и выключение света по хлопку, принцип работы, как сделать своими руками, схема подключения

В повседневной жизни нередко возникают ситуации, когда даже простое действие — включение света в комнате может быть проблемой. Это часто связано с детьми, инвалидами или лежачими больными, для которых достижение выключателя связано с большими затруднениями или невозможно. В таких случаях акустический прибор становится незаменимым. Он работает по хлопковому принципу.

Содержание

  • Применение акустических (хлопковых) выключателей

  • Принцип работы

  • Технические характеристики

  • Компоненты устройства

    • Комплектация по варианту 1

    • Устройство по варианту 2

  • Подключение и монтаж

  • Принцип действия и порядок работы автоматического плавного выключателя освещения

  • Порядок испытаний хлопковых выключателей

Применение акустических (хлопковых) выключателей

Такие устройства набирают популярность ввиду удобства применения и практической полезности. Достаточно обратить внимание на замызганные пятна вокруг традиционного выключателя, появляющиеся на стене уже скоро после ремонта. Бесконтактный прибор избавляет от этого неприятного эффекта.

Полезен он и для младшего поколения, если приборы управления освещением установлены на традиционном для России месте, а не внизу, как это принято в Европе. Просто хлопком в ладоши ребёнок легко включит и выключит свет в комнате.

Таким же образом акустический выключатель будет полезен для инвалидов — колясочников и лежачих больных. Кроме того, он может стать для них сигнальной системой, чтобы при необходимости просить о помощи. Небольшая переделка схемы позволит подавать не только световой, но и звуковой сигнал.

Популярное наименование устройства «хлопковый», скорее всего, является случайным, ведь прибор может срабатывать и на другие резкие звуки, включая свист, стук и прочие сигналы.

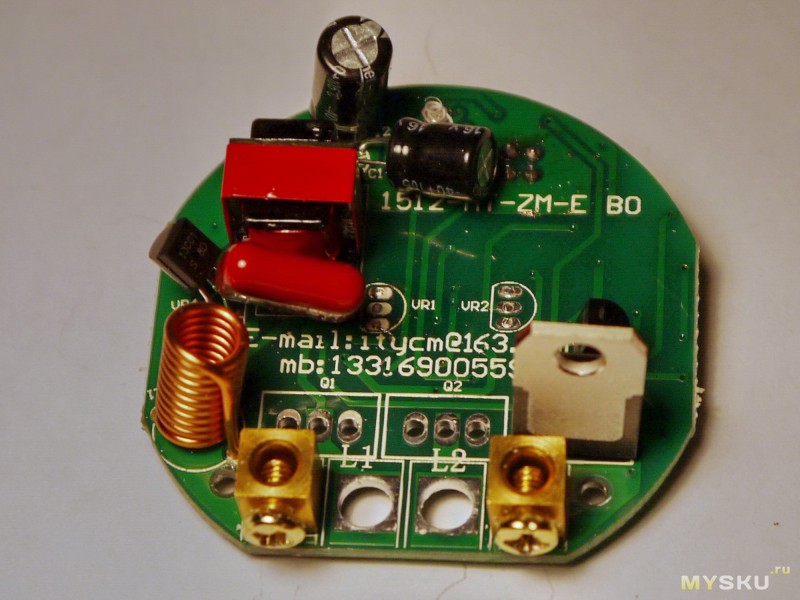

Смонтированный хлопковый контроллер

Можно полагать, что приборы такого класса станут непременными принадлежностями системы управления жилищем под названием «умный дом».

Принцип работы

Выключатели света по хлопку представляют собой одну из разновидностей устройств для дистанционного управления освещением. В этом случае сигналом для изменения статуса освещения является резкий звук в виде хлопка в ладоши. Разумеется, что непременным элементом такой схемы управления является микрофон. При изготовлении устройства самостоятельно вовсе не обязательно бежать в магазин за такой важной деталью. Можно использовать устройства со старых телефонов, магнитофонов, наушников и прочих приборов, связанных с применением чувствительных к звуковым колебаниям элементов.

Алгоритмом работы предусмотрено включение света при хлопке и выключение по следующему такому же сигналу.

Подобные устройства рекомендуется устанавливать в сравнительно тихих комнатах, таких как спальни, кладовки, подвалы и тому подобных. Использование в офисах, магазинах или производственных помещениях нерационально.

Прибор управления светом по хлопку

Технические характеристики

В качестве примера рассмотрим данные стандартного прибора

  • питание прибора осуществляется от стандартной сети напряжением 220 вольт;
  • допустимая суммарная мощность подключаемых приборов составляет 300 ватт;
  • диапазон регулировки звукового сигнала в пределах 30–150 децибел;
  • рабочие температуры в пределах от 20 градусов мороза до 40 градусов тепла;
  • защита корпуса класса IP-30.

В сети нагрузки могут быть использованы различные светильники:

  1. Серийные лампы накаливания или галогенные.
  2. Люминесцентные или энергосберегающие лампы.
  3. Светильники и лампы светодиодные.

Такие характеристики позволяют использовать прибор в рамках требований федерального закона №261, касающийся рационального использования электроэнергии.

Размеры устройства сравнимы с размерами коробка для спичек, что позволяет удобно разместить его в непосредственной близости от светильника. Закрепить к любой поверхности можно используя двухсторонний скотч или установить на самонарезающие винты.

Габаритные размеры прибора «Экосвет Х-300-Л»

Компоненты устройства

Можно предложить несколько схем устройства прибора.

Комплектация по варианту 1

Это самая несложная схема. Она отличается применением микрофона при кратном усилении звукового сигнала. Для неё потребуется несколько транзисторов KT 315 и один мощный KT 818. С микрофона сигнал передаётся на KT 315, многократно усиливается и проходит в KT 818, контролирующий реле замыкания и размыкания контактов нагрузки, будь то лампочка или любой другой потребитель. Чувствительность устройства позволяет его срабатывание на включение/выключение на расстояние 4–5 метров, что вполне применимо для использования в бытового применения.

Оптимальным является выбор электретного микрофона, один из выводов которого соединяется с корпусом. Потребление электроэнергии невелико, напряжение составляет 4–16 вольт.

Транзисторы КТ315Транзисторы КТ818

Устройство по варианту 2

Схема прибора в этом случае посложнее, но она и надёжнее предыдущей. Для её реализации понадобятся:

  • резистор;
  • конденсатор;
  • стабилитрон;
  • управляемые тиристоры.

Транзисторный триггер нужно подключить на делитель напряжения и резистор. Триггер получает питание через диод и резистор. Конденсатор и стабилитрон предназначены для выравнивания напряжения.

Устойчивая работа триггера возможна при включении одного из двух управляемых тиристоров. Реагируя на звук от микрофона, делитель напряжения переводит их в другое состояние.

Нагрузка на выключатель не превышает 100 ватт. При необходимости увеличения этой характеристики нужно применить диоды более высокой мощности. Транзисторы устанавливаются с использованием радиаторов.

Принципиальная схема простейшего хлопкового выключателя

Подключение и монтаж

Устройство монтируется на одноклавишном или двухклавишном выключателе таким образом, чтобы он получал питание от сети напряжением 220 вольт. Это можно сделать следующим образом:

Схема подключения акустического выключателя
  • Типовая схема подключения лампочки выглядит так: питание на выключатель производится от щитка через распределительную коробку. Нейтральный провод подаётся к источнику света и параллельно подсоединяется к выключателю;
  • Нужно разорвать цепь питания к клавишному выключателю и в разрыв установить акустический прибор. Контроллер устанавливается в корпус светильника;
  • Чаще выключатель снабжён двумя парами проводов белого и чёрного цвета. Электропитание подаётся по белым, нагрузки подключаются чёрными. Соединение лучше произвести клеммами или просто обмоткой. Пайка в таких схемах не применяется.

Принцип действия и порядок работы автоматического плавного выключателя освещения

Устройство разработано с целью повышения срока службы осветительных приборов. Подача максимального напряжения в залповом режиме часто является причиной их перегорания. Как и в случае с хлопковым выключателем, сигналом для включения лампочки является звуковой сигнал.

Он подаётся к микрофону, конвертирующему акустический сигнал в электрический импульс. Сигнал усиливается в операционном усилителе и поступает на конденсатор для его зарядки. Когда заряд достигает больших значений, чем на ёмкости, происходит срабатывание компаратора и на выходе вместо нулевого значения появляется сигнал. В результате происходит запуск транзисторного генератора, направляющего импульсы, и происходит открытие симметричного триодного тиристора, подающего напряжение на лампочку.

Через какое-то время величина напряжения на конденсаторе снижается, что приводит к снижению частоты импульсов на симметричном триодном тиристоре в результате роста фазовой задержки. При этом светильник медленно гаснет. Подбором номиналов можно добиться времени гашения источника света до трёх минут.

Заслуживают внимания и специальные приборы, предназначаемые для общественных мест периодического использования. Это такие места, как подъезды, лифтовые площадки, подвалы и другие подобные места.

В светлое время суток оптический датчик отключает прибор от срабатывания. С наступлением темноты, включается работа прибора в дежурном режиме. При возникновении звукового воздействия срабатывает акустический датчик, включая свет в помещении. Встроенное реле времени отключает свет через 40–50 секунд горения. Если в течение этого периода звуковой сигнал повторяется, отсчёт времени начинается сначала от времени его получения.

Такая система управления освещением экономит до 50% электричества, затрачиваемого на освещение общественных проходных помещений.

Порядок испытаний хлопковых выключателей

После установки и подключения прибора его нужно проверить в реальных условиях эксплуатации. Проверка заключается в имитации бытовых шумов и реакции на них установленной системы. Обычными для дома шумами можно считать следующие:

  • шум бытового пылесоса;
  • работа электродрели;
  • стук тарелок;
  • звук от работы с молотком;
  • телефонные звонки и пр.

Поочерёдно создавая такие шумовые эффекты проверяем, на какие из них может срабатывать устройство. Нежелательные реакции прибора можно попробовать устранить регулировкой чувствительности микрофона. Эта возможность реализуется во всех моделях устройств.

Изготовление такого выключателя подробно показано на видео

Для изготовления своими руками акустического выключателя, несомненно, нужны твёрдые знания в области радиоэлектроники и электротехники, а вот установка стандартного устройства вполне по силам исполнителю с минимальными навыками электромонтажа. Успехов вам!
