Вентиляция в частном доме своими руками схема с выходом в стену: оборудование и монтаж своими руками

Вентиляция в частном доме своими руками схема сбоку стены. Наиболее рациональные схемы вентиляции через стену

Главная » Статьи » Вентиляция в частном доме своими руками схема сбоку стены. Наиболее рациональные схемы вентиляции через стену

09.02.2020 в 19:39

Статьи

Содержание

1. Вентиляция в частном доме своими руками схема сбоку стены. Наиболее рациональные схемы вентиляции через стену
   • С естественной тягой
   • С принудительной вентиляцией
   • Комбинированные системы
2. Вентиляция в частном доме с выходом в стену. Особенности установки в коттеджах
3. Вентиляция в деревянном доме. Зачем нужна вентиляция в деревянном доме?
   • Нужна ли вентиляция в вашем деревянном доме?
4. Видео не дорогая вентиляция в частном доме. Из стены. Так же как её установить.

Вентиляция в частном доме своими руками схема сбоку стены. Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

1. Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
2. Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

1. Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
2. Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Вентиляция в частном доме с выходом в стену. Особенности установки в коттеджах

Обычно в частном доме вентиляция устанавливается по такому принципу: грязный и сырой воздух принудительно вытягивается через вытяжки из кухни, ванной комнаты, кладовой и котельной. Далее он проходит через вентиляционный блок и выдувается из помещения через дефлектор на крыше частного дома.

Наиболее современным решением для частного дома является использование в работе блока принудительной вентиляции с рекуператором. Блок представляет собой прямоугольный короб с установленными внутри электрическими вентиляторами для организации приточной и вытяжной систем вентиляции, которые могут работать с разной скоростью вращения для обеспечения неоднородной циркуляции воздушных масс.

Действие прибора можно ощутить, если в доме собралось много гостей – блок начинает работать на максимальной мощности, обеспечивая наибольшую циркуляцию воздуха через все помещения частного дома. В тот момент, когда в доме нет людей, проветривание производится на минимальном и достаточном уровне.

Другой немаловажной особенностью такого прибора является рекуператор или, иными словами, теплообменник, который может работать в двух режимах:

1. Поток воздуха, температура которого, предположим, –10°C, смешивается с теплым воздухом из помещения, пространство в частном доме заполняется свежим теплым воздухом, температура которого составляет +20°С.
2. Поток теплого воздуха вытягивается через рекуператор и выпускается на улицу, тем самым обеспечивая снижение общей температуры в комнатах.

Кроме того, блок принудительной вентиляции оборудован специальными фильтрами, которые задерживают споры грибков и плесени, пыльцу полевых растений, а также насекомых и пыль. Эти меры необходимы для того, чтобы предотвратить задувание ненужных микроорганизмов вместе с воздухом через вентиляцию в помещение.

Вентиляция в деревянном доме. Зачем нужна вентиляция в деревянном доме?

– мечта многих, кто хочет обосноваться в уютном и тихом пригороде. Многие из нас слышали, что дерево может дышать, а потому у обычных пользователей сложилось стойкое ошибочное мнение, что вентиляция в таком доме не является необходимостью. Однако вентиляция в деревянном доме – это не только здоровый микроклимат, но и гарантия сохранности деревянных конструкций, которые более всего подвержены гниению.

Нужна ли вентиляция в вашем деревянном доме?

По заявлению экспертов,  вентиляция в деревянном доме – это необходимость. Планировать систему вентилирования воздуха нужно еще на этапе строительства. Главными причинами необходимости качественного воздухообмена в строениях из дерева считаются:

• Особенности строительного материала. Дерево гигроскопично, это значит, что брусья быстро впитывают влагу из окружающей среды. Отсутствие воздухообмена может стать причиной появления грибка и плесени, начала процесса гниения и разрушения деревянных конструкций.
• Дышит – не дышит. Многие уверены, что дерево дышит и без дополнительных вентиляционных отверстий. Однако это устойчивое выражение подходит лишь для деревенских изб, где между брусьями всегда оставались множественные зазоры, через которые происходил воздухообмен. Современные дома строят по иной технологии, и щелей в них нет, иначе дом бы не смог сохранять тепло, а значит, вентиляция в деревянном доме своими руками может стать гарантией сохранности тепла и свежего воздуха.
• Здоровый микроклимат. Человек в процессе своей жизни производит множество отходов жизнедеятельности. Это и углекислый газ, тепловое излучение, испарение влаги и т. д.
• Деревянный дом, каким бы экологичным он ни был, не сможет сам утилизировать эти продукты, а потому, для создания здорового микроклимата их нужно выводить принудительно.

Видео не дорогая вентиляция в частном доме. Из стены. Так же как её установить.

Категории: Вентиляция в частном доме, Рациональные схемы, Вентиляции через стену, Комбинированные системы, Дом с выходом, Установки в коттеджах, Вентиляция в деревянном доме, Деревянный дом, Дорогая вентиляция

Понравилось? Поделитесь с друзьями!

⇦ Утеплитель для кровли, какой лучше. Правила выбора утеплителя — чем лучше утеплить

⇨ Утепление пола чердака в частном доме. Утепление с помощью керамзита

Вентиляция через стену частного дома и квартиры с выходом на улицу

Один из наиболее распространенных вариантов вывода вентиляционной трубы из квартиры или частного дома – отверстие в стене. Его используют для притока и для отвода отработанного воздуха. Чаще всего через стену на улицу протягивают вентиляцию санузла или кухни. О том, как сделать вентиляционное отверстие в стене, какие инструменты использовать и как изолировать получившуюся дыру, не нарушив термоизоляцию, читайте далее.

Содержание

1. Схемы вентиляции через стену
2. Механическая или естественная?
3. Приточные устройства вентиляции в стенах
4. Монтаж приточного клапана
5. Вытяжные устройства в стенах домов

Схемы вентиляции через стену

бесканальная система вентиляции через стену

В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

• с естественной тягой;
• с механическим оттоком;
• комбинированной.

Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.

Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.

Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.

Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.

Механическая или естественная?

аккуратные вентиляционные решетки совсем не нарушают вид фасада

Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.

Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.

Комфорт достигается при меньшей скорости перемещения воздушных масс. Скорость движения воздуха в естественной вентиляции в стене квартиры не более 1 кубометра в час, тогда как при механической может достигать 5 кубометров в час.

Приточные устройства вентиляции в стенах

устройство приточного клапана

Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:

• прямоугольной;
• овальной;
• круглой.

Места монтажа вентиляции в стене:

• между подоконником и батареей;
• в створке пластикового окна;
• возле окна, как можно ближе к потолку.

Если выводить вентиляцию на улицу через стену, в регионах с холодными зимами через клапан будет проникать ледяной воздух. Возможно даже обледенение прилегающего участка стены.

Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

Монтаж приточного клапана

Монтаж вентиляции в стену не сложен, но требует аккуратности:

• На стене карандашом обозначьте место размещения клапана;
• Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно  для оттока конденсата и атмосферных осадков;
• В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
• Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
• На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.

В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

Вытяжные устройства в стенах домов

конструкция осевого вентилятора: 1 — провод электропитания; 2 – решетка воздухозаборная; 3 – выключатель; 4 – провод выключателя; 5 – крыльчатка; 6 – жалюзи

В некоторых случаях удобнее прибегнуть к механическому отводу отработанного воздуха, то есть установить вытяжную вентиляцию через стену на улицу. Основной компонент системы – вытяжной вентилятор. Он встраивается в вытяжное отверстие в стене и прекрасно выполняет свои функции. В качестве бытовых представлены осевые модели. Некоторые из них оснащены жалюзи, которые предотвращают обратную тягу.

Вентилятор может запускаться вручную или автоматически по команде датчика влажности. Самые совершенные оснащены таймером, запускающим двигатель по заданному режиму.

Как вывести вентиляцию через стену – важный вопрос, но сначала следует рассчитать характеристики оборудования:

М = О х В,

где М – мощность вентилятора, О – объем помещения, (чтобы его получить, перемножьте длину, высоту и ширину комнаты), В – воздухообмен в зависимости от назначения.

Нормы воздухообмена:

• для кухни 15 крат;
• для туалета 8 крат;
• для ванной или душевой комнаты до 20 крат.

Наилучшее место для установки вентилятора в стене частного дома – на противоположной стороне от источника чистого воздуха, но не слишком близко к нему. В верхней части стены.

1. первые этапы работы

   Для установки вытяжного вентилятора в стене квартиры необходимо просверлить круглое отверстие с помощью дрели и перьевого кольцевого сверла.

2. В готовое отверстие вставляется муфта, которая прилагается в комплекте.
3. Если для выбранной модели вентилятора требуется квадратное отверстие (бывает редко), используется перфоратор с лопаткой.
4. Далее делается разметка для крепления вентилятора. Он прикручивается к стене на распорочные дюбеля.

   и вот вентилятор установлен

5. Со стороны улицы щели между трубой и стеной тщательно запениваются.
6. Устанавливается обратный клапан, который не позволит холодному воздуху проникать в помещение при выключенном вентиляторе. Некоторые модели вентиляторов оснащены собственным обратным клапаном.
7. После того, как вентиляция выведена через стену, снаружи крепится декоративная решетка.

Подключаются к электропитанию вентиляторы через легкоплавкие предохранители, которые установлены в электрощитке.

Если вы сомневаетесь в собственных знаниях электрики, пригласите для подключения вентилятора мастера-профессионала. А в помощь храбрым наш видеоролик:

Вытяжка в частном доме своими руками схема с выходом в стену. Наиболее важные требования к вентиляции в кухне

Содержание

1. Вытяжка в частном доме своими руками схема с выходом в стену. Наиболее важные требования к вентиляции в кухне
2. Как правильно установить вытяжку на кухне в вентиляционный канал. Воздуховоды для вытяжки: разновидности и установка
   • Отличия кухонной вытяжной системы от вентиляции
   • Виды
3. Вытяжка в частном доме без выхода на крышу. Обустройство системы вентиляции в частном доме: общие параметры и требования
4. Как сделать вентиляцию в частном доме своими руками в уже построенном доме. Как сделать вентиляцию в частном доме?
   • Для чего нужна?
   • Устройство вентиляционной системы
5. Видео вентиляция воздуха в частном доме своими руками. Монтаж.

Вытяжка в частном доме своими руками схема с выходом в стену. Наиболее важные требования к вентиляции в кухне

В определенном смысле кухня частного дома объединяет два противоречивых фактора, с одной стороны она похожа на производственный участок и одновременно может оставаться любимым местом для вечернего отдыха. Поэтому, при планировании способа установки вентиляции в частном доме на кухне, приходится искать компромисс, пытаясь  объединить и выполнить сразу несколько требований:

• Система удаления загрязненного воздуха и вентиляции не должна быть слишком шумной, в процессе работы не мешать и не создавать дискомфорт для гостей и хозяев частного дома;
• Устройство вентиляции кухни должно быть ориентировано гибкую настройку параметров производительности по удалению и притоку свежего воздуха. Чем тоньше можно настроить вентиляцию кухни, тем лучше;
• Предпочтительно, чтобы вентиляция в частном доме на кухне получалась бы максимально компактной, не «съедала» полезное пространство и не требовала постоянного вмешательства в ее работу со стороны человека.

Наиболее важные пункты требований – это комфорт и настройка работы. Зачастую, владельцы частных домов предпочитают выбирать малошумные модели вытяжных вентиляционных систем, даже если они дороже или обеспечивают меньшую производительность.

К сведению! Систему вентиляции кухни, как и любого другого помещения, оборудованного тепловой и электрической техникой, достаточно сложно рассчитать и спроектировать, руководствуясь только техническими условиями и требованиям СНиП.

Вентиляция кухни в частном доме всегда работает в условиях изменяющихся погодных условий, при разной температуре и скорости воздуха за стенами помещения. Специалисты советуют, перед тем как сделать вентиляцию в кухне частного дома, выполнить установочный расчет с составлением схемы или эскизного проекта.

Лучше всего предусмотреть небольшой запас по размерам труб и мощности привода вентиляции, это даст возможность менять высоту вытяжной трубы, углы поворотов воздуховодов, сечение выхлопных и приточных каналов. Как показывает практика запас при сборке вентиляции в частном доме, особенно в кухне, никогда лишним не бывает.

Как правильно установить вытяжку на кухне в вентиляционный канал. Воздуховоды для вытяжки: разновидности и установка

Любая хозяйка стремится сделать кухню в доме или квартире максимально комфортной и оснащенной всеми необходимыми элементами. Без качественной вытяжки с воздуховодом здесь не обойтись – подобная техника обеспечивает быстрый отток ароматов, исходящих от только что приготовленной пищи. Воздуховоды признаны одними из самых важных составляющих элементов вентиляционной системы, что обуславливает их актуальность. Сегодня мы познакомимся поближе с таким оборудованием, а также узнаем, как правильно его устанавливать.

Отличия кухонной вытяжной системы от вентиляции

Многие пользователи задаются вопросом: в чем же заключаются отличия кухонных вытяжных сооружений от вентиляции. Давайте попробуем разобраться.

В наше время санитарные нормы предусматривают установку в разных жилищах соответствующих агрегатов, которые способны обеспечивать качественный воздухообмен конкретной кратности. Чтобы следовать этому требованию, в сооружениях с несколькими этажами обустраивается система вентиляции, представляющая собой продуманную сеть каналов, которые находятся в стенах и обеспечивают отхождение выбросов на крышу.

Сами вентиляционные каналы необходимы для отправки отработанного воздуха за пределы жилого помещения. Поступление свежего воздуха происходит естественным путем, проходя сквозь стыки/щели в местах проемов окон и дверей. Однако нужно брать в учет, что эта система не в силах устранять различные запахи, гарь и другие подобные вещи, которые нередко появляются при приготовлении пищи на кухне.

Дабы избавиться от таких неприятностей, устанавливают специальную вентиляционную систему, работающую в принудительном порядке. Иначе подобные детали называют вытяжками. Эти устройства работают немного иначе. Они вбирают в себя пары, которые исходят от варочных поверхностей, а потом при помощи воздуховода отправляют их прямиком в специальный вытяжной канал системы вентиляции.

Виды

Воздуховоды, предназначенные для правильной работы вытяжки, бывают разными. Их изготавливают из различных материалов, что всегда сказывается на их эксплуатационных характеристиках и итоговой стоимости. Рассмотрим подробно, какие разновидности таких агрегатов существуют, и по каким параметрам их разделяют.

Все разновидности воздуховодов главным образом подразделяются на жесткие и гибкие типы.

• Воздуховоды гибкого типа получится расположить под самыми разными углами. Если это требуется, их можно растянуть либо ужать (разумеется, в рамках возможного). Однако надо брать в учет, что слабо вытянутый воздушный отвод отличается более сильным сопротивлением потоку воздуха. Это не самым лучшим образом сказывается на всей эффективности системы в целом. В большинстве случаев подобные модели изготавливают из алюминия. Главным минусом подобных систем является то, что гофрокороб к ним не рекомендуется делать длиннее, чем 3 м, так как любой лишний сантиметр в данной ситуации будет сокращать производительность примерно на 5-10%.

Вытяжка в частном доме без выхода на крышу. Обустройство системы вентиляции в частном доме: общие параметры и требования

Также надо отметить следующие особенности для правильной формулировки требований к хорошему проекту вентиляции частного дома:

• На состав атмосферы в помещении способно изменить состояние воздуха на улице, наличие источников вредных и неприятных примесей в самом объекте недвижимости.
• Существенное значение имеют способы управления отоплением , кондиционированием , вентиляцией.
• Не исключено попадание в воздушную среду загрязнений из средств бытовой химии, отделочных и строительных материалов.
• Для расчета устройства вентиляции в частном доме можно применять методику учета предельно допустимых концентраций примесей, либо показатели нормального обмена воздуха.
• Надо не забывать о различных потребностях в спальне  и на кухне , в тренировочном зале и гостиной .
• Котлы , газовые плиты  и другое оборудование активно потребляют кислород.
• Необходимо учитывать индивидуальные физиологические особенности и предпочтения пользователей. Особе внимание следует проявлять при наличии аллергических реакций.

Следует подчеркнуть, что действующие отечественные и зарубежные нормативы, отраслевые и санитарно-гигиенические стандарты содержат противоречивые данные. Приведенные выше сведения объясняют действительную сложность задачи. Слишком много факторов оказывают влияние на параметры воздуха в помещении. Кроме объективных показателей придется учитывать индивидуальные предпочтения.

К сведению! Для жилых помещений кратность полного обмена вычисляют с применением пропорции 30 куб. м. в час на одного человека. Ниже приведены корректировочные данные для разных помещений и особых условий эксплуатации.

Именно поэтому, при выполнении расчетов для установки вентиляции в частном доме опытные специалисты делают достаточный запас по производительности. Он помогает делать необходимые коррекции при пиковых нагрузках.

Как сделать вентиляцию в частном доме своими руками в уже построенном доме. Как сделать вентиляцию в частном доме?

Вентиляционные системы бывают разнообразными по исполнению, поэтому выбрать подходящий для частного дома вариант довольно сложно. Надо разобраться во множестве тонкостей и нюансов, прежде чем принять решение.

Для чего нужна?

Домашняя вентиляция в коттедже или загородном дачном жилище нужна прежде всего для проветривания, то есть для замены отработанных воздушных масс на свежие. Однако за этим вроде бы простым ответом скрывается множество тонкостей и нюансов. Не всегда хватает именно подкачки некоего объема воздуха извне и сброса его части наружу. Очень важной задачей является освобождение домашней атмосферы от грязи, от вредных микроорганизмов и пылинок.

Даже в коттеджных поселках чистота воздушных масс сомнительна. Все равно каждую минуту где-то работают заводы, мчатся поезда и самолеты, валит дым с электростанций и из выхлопных труб автомобилей. Обычная газовая плита засоряет комнатную атмосферу добавками влаги. Пластиковые окна нарушают нормальный процесс освобождения от загрязнений. Современные вентилирующие устройства успешно решают все эти проблемы.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов. Воздух, проходя сквозь сетку, остается все так же избыточно влажен или сух, как и на улице. Он не подогревается зимой, а летом приносит утомительный жар. Качественно сделанная вентиляция все эти негативные факторы надежно отсекает, не позволяет поселиться в доме плесени и иным грибкам.

Устройство вентиляционной системы

Решить подобные задачи проветривающие комплексы могут только при правильной организации по особой методике. Для организации шахт широкое распространение получили воздуховоды из пластмассы. Благодаря универсальным соединениям можно собрать все своими руками. Металлические конструкции надежнее, но собрать воздуховод из них заметно сложнее. Подобную работу выполняют уже преимущественно мастера.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток. Их делят на устройства приточного и вытяжного формата. Но обязательным условием является то, что решетка (вместе с иными составными элементами) должна блокировать проем для прохода воздуха максимум на 40%. Принудительные системы проветривания часто оборудуются диффузорами и вентиляторами.

Вентилирующие комплексы, оборудованные калориферами, способны подогреть поступающий воздух. КПД подобного варианта выше, чем использование даже лучших отопительных аппаратов для прогрева уже поступившего воздуха. Очень важным компонентом во многих случаях оказывается фильтр. В загородных жилищах их могут не использовать, однако близость к федеральной трассе или железной дороге требует применить соответствующее устройство. В таком случае оно должно справляться только с освобождением воздуха от пыли.

Независимо от тонкостей наполнения, от используемой аппаратуры и естественного либо искусственного привода воздуха в движение забирают его снизу, а выпускают в верхней точке. Из дополнительных устройств в естественной схеме проветривания присутствует только приточный клапан. Вытяжки для котла, а также для газовых и электрических плит относятся к автономному типу. Важно понимать, что они не способны заменить полноценную вентиляционную систему. Ведь забор воздуха около потолка и на значительном расстоянии от нагревательных приборов все равно не происходит, а потому атмосфера в комнате неизбежно останется засорена.

Видео вентиляция воздуха в частном доме своими руками. Монтаж.

Схема вентиляции в частном доме своими руками

Современность всегда диктовала свои правила, так происходит и со строительством домов. Благодаря современным материалам (окнам из пластика, утеплительным фасадам, которые используются и изнутри, и снаружи), герметичность сооружения находится на довольно высоком уровне, но при всем при этом, возникает следующая проблема, а именно – обеспечение постройки нормальной вентиляции.

В данном случае есть два варианта решения проблемы – либо обратиться к специалистам, которые займутся организацией системы вентилирования сооружения, либо же составить ее самостоятельно без чьей-либо помощи.

• Зачем нужна вентиляция в частном доме?
• Особенности вентиляционных систем
• Варианты системы вентиляции в частном доме
• Выбор подходящей системы вентиляции
• Создание схемы вентиляции частного дома

Вентиляция в частном доме своими руками, схема и устройства которой будет зависеть от многих критериев, должна составляться точно и правильно, только в этом случае в доме не будет образовываться конденсат, распространяться плесень и различного рода вредные бактерии. Только правильно организованная вентиляция обеспечивает благоприятные климатические условия для всех проживающих.

Зачем нужна вентиляция в частном доме?

В нормальном воздухообмене нуждается каждое здание, особенно если оно жилое. Проветриванием, в данном случае, можно назвать необходимость замены уже отработанного воздуха новым, потому как в первом, содержится масса различных микробов и болезнетворных бактерий, вдыхание которых приводит к негативным последствиям для здоровья организма.

Помимо всего прочего, обеспечивая нормальную вентиляцию, хозяева избавляются сразу же от нескольких проблем:

• регулярное образование конденсата на окнах;
• оперативное размножение грибка из-за постоянной влаги;
• негативное воздействие «отравленного» воздуха на здоровье всех жильцов;
• постоянное образование на всех поверхностях пыли.

Стоит сразу же отметить, что обеспечить нормальную вентиляцию в частном доме регулярным открытием дверей и окон не получиться, потому как таким образом, вы просто впускаете свежий воздух в помещение, и только, а воздух должен циркулировать, а не застаиваться на одном месте.

Особенности вентиляционных систем

Для того чтобы перейти к пункту вентиляция в частном доме, схема устройства своими руками, необходимо для начала выяснить особенности таких систем, а именно разобраться с ее видами. Итак, существует принудительная вентиляция и, конечно же, естественная.

Если говорить проще, то естественное вентилирование – это движение воздуха через «отверстие» в кровле сооружения, которое происходит благодаря имеющейся разнице внутреннего и наружного давления. В данном случае, чем больше будет эта разница, тем быстрее нагретый в помещении воздух будет заменяться свежим извне.

Принудительная вентиляция, в свою очередь, обеспечивается установкой вентиляционного типа. Воздух извне принудительно «вводиться» в помещение, а уже нагретый воздух также принудительно «удаляется» наружу.

Варианты системы вентиляции в частном доме

Для того чтобы определиться, в какой именно системе вентилирования нуждается то или иное сооружение, необходимо разобраться с каждым видом вытяжной системы по отдельности.

Естественная вентиляция

Для обеспечения воздухообмена естественным путем, необходимо при строительстве дома позаботиться о создании каналов в стенах, по которым и будет осуществляться естественная циркуляция воздуха (не стоит забывать и о зоне камина).

Схема естественной вентиляции включает в себя трубы, расположенные в вертикальном положении, которые начинаются в вентилируемой комнате, а заканчиваются на кровле.

Для того чтобы сделать естественную вентиляцию в частном доме своими руками, необходимо просто проложить канал в стене, сечение которого будет не менее 135 мм, и не стоит забывать и о толщине кладки, она должна быть не меньше полтора кирпича. В случае если это правило будет нарушено, есть вероятность возникновения, так называемой, обратной тяги. Для того чтобы тяга была достаточно сильной, труба в обязательном порядке должна быть немного выше самого конька.

От главного канала устраивают остальные отводы (горизонтальные), которые прокладываются ко всем комнатам, включая нежилые.

Принудительная вентиляция

Если естественная система вентиляции в частном доме не способна в полной мере обеспечивать свежим воздухом, необходимо прибегнуть к организации принудительного вентилирования. Чаще всего в такой вытяжной системе нуждаются такие комнаты как: ванна, котельная, кухня.

К приборам, благодаря которым организация принудительной вентиляции становится довольно простой, относятся различного рода вытяжки и вентиляторы.

Благодаря системе вентилирования в комнатах не будет излишней влаги, а также неприятных запахов.

Схемы вентиляции частного дома в данном случае могут быть различными, чаще всего пользуются настенными устройствами вентилирования.

Смешанная вентиляция

Идеальным вариантом практически для любого дома выступит наличие в нем смешанной системы, то есть, в помещениях, где достаточно естественного проветривания ничего не нужно менять, а устанавливать приборы дополнительного вентилирования необходимо будет только лишь в тех комнатах, где естественная вентиляция не справляется со своими непосредственными «обязанностями».

Чаще всего таким устройством обеспечиваются ванные комнаты (для выведения излишней влаги, которая способствует распространению грибка и плесени), туалеты (для утилизации неприятных запахов), кухни (для удаления гари, жира).

Выбор подходящей системы вентиляции

Перед тем как сделать монтаж вентиляционной системы, нужно определиться, какой именно она должна быть, то есть, какой из имеющихся вариантов будет максимально эффективным.

В том случае, если габариты здания небольшие, площадь не больше 150 — 190м2, и при этом там проживает до 5 человек, тогда приточно-вытяжная система с тягой естественного типа, будет идеальным вариантом. В данном случае воздухообмен будет естественным.

Не стоит забывать, что в таком случае, эффективность работы вентиляции в частном доме будет зависеть исключительно от особенностей климата и условий погоды.

Нередко применяется, так называемая, приточная система. Такой вид вентиляции актуален для небольших помещений, но разница в том, что в данном случае, влиять на эффективность вытяжной системы может человеческий фактор, ведь наружный воздух подается внутрь насоса (в специально установленные фильтры).

Если площадь дома превышает 300 м2, подойдет совокупность приточно-вытяжной системы и рекуператора. В данном случае создается регулируемая система подачи воздуха (то есть, полностью автоматизированная).

Создание схемы вентиляции частного дома

Сказать точно, какую именно систему вентилирования лучше всего выбрать, нельзя, потому как все зависит от этажности здания, его проекта и других особенностей. Главное, что необходимо помнить при создании плана вентиляции в частном доме своими руками, это то, что составляются они под определенный, конкретный проект, и самым эффективным считается комбинированный вариант.

С выходом в стену

Нередко при строительстве дома используют вентиляцию с выходом в стену. Этот вариант считается более простым и менее затратным, поэтому она так популярна среди застройщиков.

Свежий воздух в здание поступает либо через оконные проемы, либо же через специально созданные отверстия в стенах. Такой вариант вентиляции отлично подходит для сложных проектов.

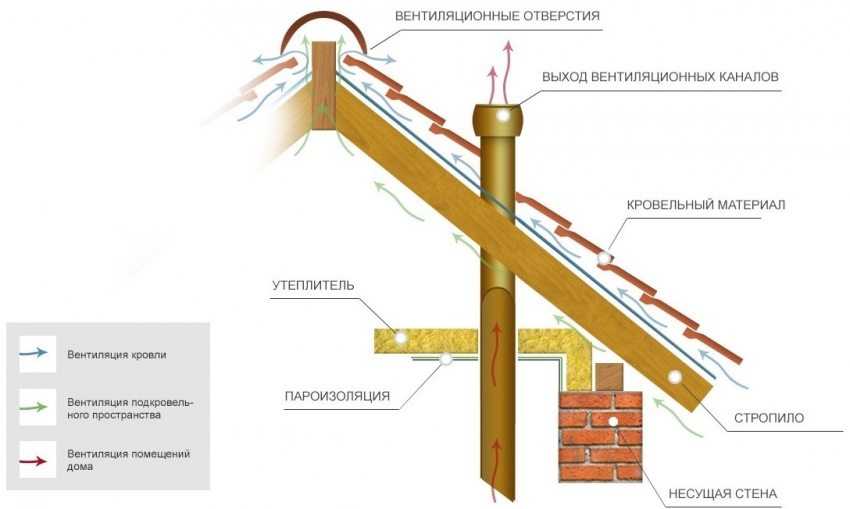

С выходом через кровлю

Такой способ проветривания подходит для несложных проектов, потому как сложная конструкция кровли очень сильно усложняет систему воздухообмена в сооружении.

Если же хозяин дома все-таки решил выбрать рассматриваемую вентиляцию, то он должен позаботиться о том, чтобы вентиляционная труба была достаточно высокой, тогда и вентилирование будет действительно эффективной.

Вентиляция в частном доме своими руками, схема планирования которой должна быть тщательно продуманной и при ее расчете должны быть учтены все факторы, которые могут повлиять на ее эффективность.

Вентиляция в частном доме своими руками: схема и инструкция

Загородные дома и дачные домики наряду с многоквартирными домами требуют установки качественной вентиляционной системы. Естественная среда не является гарантом для комфортного проживания людей в частном доме. В замкнутом пространстве помещений воздух имеет склонность к застаиванию, образованию микробов, пыли и неприятного запаха, поэтому установка вентиляционной системы обязательна. Сделать это можно самостоятельно, не прибегая к услугам специалиста. Для начала необходимо определиться с типом вентиляции. Она бывает естественной, принудительной и смешанного типа.

Естественная

Является самым экономичным типом вентиляционной системы, потому что при ее установке не применяется дорогостоящее специализированное оборудование, а в работе не требуется электроэнергия. Монтаж производится еще на этапе постройки помещения, но если в процессе эксплуатации была замечена неэффективность системы, проводятся процедуры по ее усилению. Это может быть установка приточных клапанов или вентиляционных зазоров.

Вентиляцию этого типа целесообразно устанавливать в постройках небольшой площади, расположенных в малонаселенных пунктах с чистой экологией. Рекомендуется избегать ее монтажа в домах вблизи автомобильных дорог и промышленных предприятий, то есть в местах с повышенным содержанием примесей в окружающей среде. В дачных и садовых домиках, где нет постоянного обитателя, или в хозяйственных помещениях также нет смысла устанавливать дорогостоящую вентиляцию. Здесь прекрасно подойдет естественная.

Принудительная

Применяется она в тех случаях, когда воздух в окружающей среде очень загрязнен и требует очистки перед попаданием в помещение. При монтаже такой системы потребуются дополнительные денежные затраты, и чем сложнее планировка, тем значительнее они будут. Поток воздуха в конструкции такой системы движется при помощи вентиляторов. Система вентиляторов нагнетает воздух в трубопроводе.

В зависимости от направления движущихся воздушных потоков, принудительная вентиляция может быть приточной и вытяжной. Приточная вентиляция направлена на то, чтобы подавать чистый воздух в помещение. Вытяжная вентиляция только вытягивает уже отработанный воздух. Практика показывает, что наиболее эффективно использовать их совместно. Так образовалась приточно-вытяжная вентиляционная система.

Система вентиляции смешанного типа

Является самым оптимальным типом вентиляционной системы. В ее исполнении естественная вентиляция является основной, а принудительная устанавливается только в помещениях, нуждающихся в дополнительной очистке воздуха. Обычно это кухня, санузел или какие-либо рабочие помещения, характеризующиеся задымлением, присутствием специфических запахов или повышенной влажностью. Такой подход помогает значительно сэкономить на монтаже вентиляционной системы.

Переток и приток воздуха в помещении

Переток воздуха представляет собой процесс, при котором масса воздуха последовательно движется от одного помещения к другому. На его пути не должно возникать каких-либо преград, в противном случае вентиляция работать не будет. Для этого необходимо устанавливать вентиляционные решетки в дверных проемах или оставлять свободное пространство над полом. Наиболее эффективной и правильной является такая система перетока, в которой помещение с самым загрязненным воздухом оказывается заключительным в цепочке. Поэтому вытяжки обычно устанавливают на кухне или в ванной комнате.

Приток воздуха осуществляется естественным или принудительным путем.

Естественный приток представляет собой свободный доступ свежего воздуха. Он может происходить через щели в окнах или дверях, имеющиеся обычно в постройках старого образца. В помещениях с небольшой площадью обычно этого воздуха хватает для вентиляции. Также естественный приток происходит при проветривании комнаты посредством открытия форточек или рамы окна. Самым эффективным является проветривание при открытых окнах, при этом весь старый воздух заменяется свежим не более чем за 5 минут, а конструкция дома не успевает остыть.

На сегодняшний день распространены оконные или стеновые приточные клапаны. Они устанавливаются непосредственно на поверхность стены или в стеклопакет. Это устройство позволяет с легкостью регулировать поступление чистого воздуха в комнату. На современных клапанах есть фильтры для очистки воздуха и датчики, показывающие влажность и температуру воздуха.

Принудительный приток воздуха. Применяется там, где естественный приток очень мал и необходимо вмешательство специального оборудования. Принудительная система включает в себя вентиляционное оборудование, соединенное в виде сети. Дополнительно в сеть встроен фильтр для очистки воздуха от примесей и крупных частиц пыли. В некоторые виды фильтров встроена функция подогрева воздуха в зимний период.

Если в монтаже используются не только вентиляторы для притока, но и вентиляторы для вытяжки, целесообразно установить систему для обработки уже отработанного воздуха. Это поможет значительно сэкономить электроэнергию.

Требования к вентиляционным системам

1. Вентиляционный канал выводится на крышу или стену выше места забора воздуха независимо от типа системы вентиляции. Это делается для того, чтобы повысить перепад давления, который обеспечит вытягивание воздуха.

2. Из-за шероховатости внутренних поверхностей каналов воздух внутри системы циркулирует плохо, поэтому необходимо оборудовать их оцинкованными воздуховодами. Благодаря этому улучшится движение потоков воздуха.

3. Для обработки вентиляции от пыли и мусора обязат

4. В кухне обязательно должна быть дополнительная газовая вентиляция, особенно если нужна вытяжка для газового котла и газовой плиты.

5. Путь воздушных масс в вентиляции должен быть организован таким образом, чтобы из жилых помещений — спальни, гостиной, детской — он уходил в хозяйственные помещения с более загрязненным воздухом — кухню, ванную или санузел.

6. Вентиляционная система должна быть сконструирована так, чтобы она проходила по абсолютно всем помещениям здания.

Вытяжные устройства в стенах домов

В определенных планировках удобным решением будет установка вытяжной вентиляции с выходом в стену. Установка такой конструкции системы включает в себя вентилятор для вытяжки, встраиваемый непосредственно в стену. Отдельные модели имеют в своей сборке небольшие перегородки, созданные, чтобы предотвратить поступление воздуха обратно. Вентиляторы включаются вручную или по встроенному датчику с таймером.

Оптимальное расположение вытяжного вентилятора — стена, располагающаяся напротив той, в которой находится источник чистого воздуха. Его нужно устанавливать несколько выше приточного вентилятора, поскольку тяга будет активнее.

Как сделать вентиляцию в частном доме?

Правильная вентиляция эффективна только при монтировании ее на начальных этапах строительства. Устройство вентиляции оборудовано таким образом: внутрь стен встраивают конструкцию из каналов, имеющих вход внутрь помещения и два наружных выхода. Один из выходов будет поставлять свежий очищенный воздух в дом, а другой выводить уже отработанный.

Каналы вентиляционной системы производятся из оцинкованных металлов, не имеющих склонности к коррозии. Важно также предусмотреть подогрев входящего воздуха в холодный период.

Когда каналы внутри стен установлены, пришло время заняться входом и выходом вентиляционной системы. Для этого существует определенный алгоритм:

1. На первом этапе необходимо просверлить отверстие для вентилятора. Оно может быть круглой или прямоугольной формы. Для этого лучше предварительно наметить нужное отверстие карандашом с помощью шаблона.

2. Далее отверстие оснащается муфтой, которая идет в комплекте вместе с вентилятором.

3. Производится разметка для монтажа самого вентилятора, который впоследствии закрепляется на стене при помощи дюбелей.

4. Образовавшиеся снаружи щели между стеной и вентиляционным каналом нужно закрыть монтажной пеной.

5. Необходимо установить обратный клапан, предотвращающий поступление и выход воздуха при неработающем вентиляторе. В некоторых современных вентиляторах уже изначально встроены собственные клапаны.

6. После окончания работ по выведению вентиляции в стену, с внешней стороны закрепляется декоративная решетка.

Монтаж выхода вентиляции принято делать в ванных комнатах. Вентиляторы для ванной комнаты помогут избежать повышенной влажности, запаха затхлости, присутствующего в мало проветриваемых помещениях, и появления плесени. Особенного внимания заслуживает вентилятор для ванной бесшумный с обратным клапаном. При его выборе необходимо обращать внимание на показатель производимого шума — чем показатель меньше, тем тише будет работать вентилятор.

Наличие клапана гарантирует то, что отработанный воздух и неприятные запахи с улицы не проникнут обратно в помещение. Его можно приобрести в специализированных магазинах или в интернет магазинах, где предоставлены фото и подробное описание товара.

Таким образом, установить вентиляционную систему в частном доме своими руками не составит труда и существенных финансовых затрат.

Вентиляция в частном доме своими руками схема с выходом в стену

Для того чтобы обеспечить комфортное проживание в частном доме нужно как следует устроить систему вентиляции. Это будет способствовать не только поступлению свежего воздуха в помещение, но и обезопасит жилище от возникновения плесени, конденсата, грибка. Если вы хотите сделать вентиляцию в частном доме своими руками с выходом в стену, то читайте полезные советы их этой статьи. Подробные схемы и видео помогут выполнить все работы правильно с минимальными затратами времени и сил.

Что такое вентиляция?

Для начала стоит вспомнить определение вентиляции – это движение воздуха из одного пространства в другое.

Схема естественной и принудительной вентиляции

То есть для того, чтобы вентиляция в доме работала, поступающий извне свежий воздух должен попадать в него в одном месте, а наружу должен выходить в другом месте. По правилам сделанная вентиляция – это когда попадающий извне воздух равномерно распределяется по дому и охватывает все помещения.

Типы вентиляции в частном доме

Выделяют принудительную и естественную вентиляции, которые отличаются они друг от друга скоростью движения потоков воздуха. Скорость движения воздуха при принудительной вентиляции, когда включена вытяжка будет 3–5 куб. м в час, а при естественной 0,6–0,9 куб. м в час. Поэтому если вы не любитель сквозняков, то для частного дома лучше организовать естественную вентиляцию.

Владельцам деревянных домов не имеет смысла задумываться о вентиляции, ведь дерево хорошо пропускает свежий воздух, а вот для кирпичных и бетонных домов вопрос вентиляции должен стоять на первом месте. Да и материал, применяемый в качестве утеплителя, выбирают с наименьшей паропроницаемостью, например, пеноплекс.

Схема вентиляции в санузле с выходом в стену

Полезная статья: Как утеплить лоджию снаружи и изнутри

На что нужно обратить внимание, проектируя систему вентиляции в доме:

1. Сначала необходимо определить место в доме, куда с улицы будет поступать воздух, и в каком месте он будет выходить наружу.
2. Месторасположение и конструкция воздуховодов.
3. Величину профиля каналов в воздуховоде, которая определяется с помощью специальных таблиц, и оно напрямую зависит от площади вентилируемого помещения.

Существует зависимость между профилем воздуховода и тем, с какой скоростью происходит движение воздуха. Чем меньше профиль, тем скорость движения воздушного потока должна быть выше. Случается, что применение принудительной вентиляции для некоторых помещений желательно. Это связано их с габаритами или с назначением. Так, для кухни и санузлов организация вытяжки своими руками просто необходима.

На схеме смотрите устройство вентиляции с выходом в стену

Узнайте о звукоизоляции стены своими руками

Стоит обратить внимание на оконные блоки, если они сделаны из дерева, то немного воздуха извне они пропускают. Окна же из пластика ни шума, ни воздуха не пропускают, придется самим организовывать вентиляцию. Про это нужно помнить, когда вы проектируете в частном доме вентиляцию.

Универсальной схемы для устройства системы вентиляции в частном доме в стену не существует. Это связано с тем, что все проекты домов разные, с различной планировкой и назначением помещений. Установка дополнительного оборудования будет зависеть от размеров, а также и от назначения помещения.

Необходимо только знать, что вентиляционная схема составляется под определенный проект дома и лучшая ее конструкция — это комбинированная, в которой будет сочетаться и естественная и принудительная вентиляции, смотря какое назначение помещения и его месторасположение в проекте.

Как повысить эффективность вентиляции в частном доме

Для повышения качества и скорости вентиляции применяют приточные клапаны. Выделяют оконные и стеновые клапаны. Оконный клапан самим сделать не получится, он входит в конструкцию окна. Поэтому если вы собираетесь покупать пластиковые окна, то наличие оконного приточного клапана не будет лишним.

Стеновой клапан или клапан инфильтрации устраивают в стене, для этого нужно проделать отверстие насквозь и вставить патрубок, который имеет клапан-решетку с обеих сторон. Клапан, который выходит из стены в дом является регулируемым. С помощью него можно корректировать скорость проветривания помещения.

Особенности монтажа вентиляции своими руками

Приточные клапаны лучше устанавливать вблизи радиаторов или оконных проемов, тогда клапан-решетка не бросается в глаза, да и поступивший холодный воздух с улицы от радиаторов быстрее нагревается. Таким способом устанавливается вентиляция в стену в частном доме.

Желательно устанавливать приточные клапаны во всех помещениях дома. Они будут способствовать постоянному притоку воздуха с улицы со скоростью 50–80 куб. м в час. Для больших по площади помещений целесообразно установить два таких устройства.

При установке в доме дверей желательно снизу оставлять зазор 1,5–2 см для движения воздуха. А также в настоящее время существуют в продаже двери, у которых в нижней части предусмотрены приточные решетки.

Полезные советы для владельцев частных домов

Проветривать жилые комнаты нужно по мере необходимости и желательно каждый день. Это можно делать с помощью:

1. Форточки. По продолжительности проветривать необходимо около часа. При низкой температуре на улице необходимо учесть увеличение теплопотерь, и время проветривания желательно снизить, чтобы совсем не охладить помещение.
2. Окна. При полностью открытой створке достаточно проветривать от 5 до 10 минут.
3. Устраивая полное проветривание комнат в доме, это когда открыты все окна и двери, нужно учесть наличие в доме жильцов. Лучше когда полное проветривание будет происходить во время отсутствия детей в доме. По продолжительности достаточно и 4 минут.

На схеме вентиляция в загородном доме

Чтобы проживание в частном доме было комфортно к устройству системы вентиляции своими руками с выходом в стену нужно подойти со всей ответственностью. Необходимо изучить все возможные схемы, наличие на рынке современных конструкций и оборудования для вентиляции. И совсем нет ничего сложного в том, чтобы организовать правильную систему вентиляции в частном доме своими руками.

Вентиляция в частном доме своими руками

Иногда требуется создать простую систему воздухообмена в жилом или загородном доме, способную функционировать в нормальных условиях. Самый простой вариант – вентиляция через стену с помощью специальных клапанов, работающих в одном направлении, и наружной трубы. Этот метод можно использовать только для помещений с нормальной работой.

На фото вентиляционная труба в боковой плоскости.

Преимущества и недостатки метода

Чтобы решиться на создание такой системы воздухообмена, необходимо взвесить все за и против, тогда выбор сделать будет проще всего. Однако выводы следует делать исходя из существующих условий, ведь по сути это альтернативный вариант обычной сети в более простом исполнении.

Перечень достоинств

Важнейшим преимуществом организации такого воздухообмена является относительно низкая цена. Все необходимые элементы достаточно дешевы, чтобы избежать больших затрат.

Другие положительные качества этого типа вентиляции перечислены ниже:

• Основные элементы системы имеют небольшие размеры , поэтому эстетические характеристики помещений не ухудшаются.
• При монтаже нет необходимости уменьшать герметичность кровли , так как при монтаже трубы вырезы в кровле не делаются.
• Монтажные работы своими руками – отличный способ сэкономить финансовые средства.
• Благодаря отсутствию сложных элементов значительно сокращается время монтажа .

Так выглядит приточный клапан в стене.

Отрицательные моменты

• Зависимость работы от погодных условий и других факторов несколько снижает КПД, но это решается установкой вентилятора.
• Необходимость сверлить в нескольких местах несколько усложняет работу.
• При некачественном монтаже могут возникнуть проблемы с гидроизоляцией.

Внимание! При обустройстве вентиляции через стену в частном доме с использованием приточных вентиляционных клапанов и наружной трубы набор инструментов будет зависеть от того, какой материал использовался для возведения конструкции.

Особенности схемы вентиляции

В принципе всем понятны основные моменты ее организации. Каков расход воздушных масс между зонами, зачем нужен вентилятор – на эти и подобные вопросы ответить несложно. Но грамотная установка системы предполагает знания по этой теме хотя бы на полупрофессиональном уровне. Поэтому следует кое-что уточнить.

• В здании может быть несколько независимых систем вентиляции/систем, охватывающих один и тот же тип секторов, уровней и т.д. Все определяется размерами, этажностью и планировкой здания. Для частного дома, как правило, достаточно одного, но при условии, что он правильно рассчитан и смонтирован. Критерий – в схему вентиляции должны быть вовлечены все помещения без исключения.
• Обязательное наличие точек входа (забора) воздуха снаружи и его удаления (удаления) наружу. В нашем случае они расположены в стенах.

Выполненные расчеты

Даже такую ​​простую систему вентиляции необходимо тщательно рассчитать, ведь для обеспечения помещения свежим воздухом необходимо знать количество элементов, используемых для притока рабочей среды и пропускная способность выхлопа.

Далее рассмотрим, как провести предварительные расчеты площади на примере жилого дома 6×9 м с высотой потолков 250 см.

1. Первым делом необходимо определить примерный объем всего жилища. Для этого нужно перемножить длину, ширину и высоту. В итоге у вас должно получиться: 6х9х2,5 = 135 куб. м.
2. На основании полученных данных можно рассчитать количество подающих клапанов. Например, если пропускная способность элементов составляет 40 куб. м/час, тогда получается: 135/40 = 3,375≈4 шт.

Вспомогательная таблица для выбора диаметра дымохода.

Ответь! Для качественного обновления воздуха в представленном объекте вам потребуется установить всего 4 клапана. На основании вышеприведенных расчетов определяется и диаметр дымохода.

Приточные устройства

В связи с появлением современных материалов здания стали более герметичными, что привело к еще одной проблеме, связанной с уменьшением забора воздуха.

Если раньше дома и квартиры можно было проветривать без дополнительной подачи воздуха, то сейчас ситуация изменилась. Особенно тяжело дышать в доме, если в качестве основного материала используется пластик.

О функционале

Готовые изделия для забора воздуха с улицы способны полностью предотвратить проникновение пыли, насекомых и всевозможных звуков. После установки в помещении отсутствуют сквозняки. Приточное устройство по принципу действия напоминает воздушный редуктор, замедляющий скорость потока.

Это впускной клапан.

Управлять подающим клапаном чрезвычайно просто, так как он оснащен удобной ручкой для закрытия канала. Его видимая часть идеально вписывается в интерьер помещения. Находясь снаружи, он не портит впечатления от фасада здания. В процессе эксплуатации вам не придется тратить финансовые средства.

Подробнее о конструкции изделия

Элемент с воздухопроницаемостью представляет собой небольшую пластиковую трубку, диаметр которой может значительно варьироваться. Внутри имеется изоляция для предотвращения проникновения звуков.

Ниже предлагается ознакомиться с составом изделий данного типа.

• Пластиковый воздуховод является базовым элементом, так как именно через него в помещение поступает воздух.
• Ручка регулировки находится внутри. Его можно использовать для блокировки канала.
• Фильтрующий элемент позволяет очищать поступающие потоки от частиц пыли.
• Внутренняя часть головного убора, снабженная вентиляционной заслонкой, является основным ограничителем.
• Уплотнительное кольцо предназначено для улучшения герметизации между элементами изделия.
• Изоляционный материал обеспечивает возможность защиты салона от звуков и других воздействий.
• Внешняя решетка помогает защитить конструкцию от осадков.
• Москитная сетка внутри позволяет полностью предотвратить проникновение насекомых.

Показаны основные части продукта.

Внимание! Длина пластикового рукава может варьироваться в пределах 40-100 см с шагом 10 см. Поэтому при выборе толщину стенки следует округлить до этих значений. Лишняя часть просто отрезается.

Монтажные работы

Первым делом необходимо выбрать подходящее место для установки элемента на боковой плоскости, граничащей с улицей. Функциональный руководитель должен иметь прямой доступ, иначе управление будет проблематичным. Самый оптимальный вариант предполагает установку рядом с радиатором отопления, чтобы поступающий воздух успел прогреться.

Демонстрируется один из вариантов установки.

Выбрав подходящее место, приступайте непосредственно к проделыванию отверстия. Если стены деревянные, то используется обычная дрель и дрель. В остальных случаях алмазное бурение осуществляется специальным инструментом. При устройстве проема рекомендуется делать небольшой уклон в сторону улицы для стока конденсата.

Вам нужно будет сделать примерно такое отверстие.

В готовое отверстие вставляется пластиковая втулка необходимого размера. Снаружи устанавливается вентиляционная решетка, а изнутри вставляется функциональная головка. В процессе фиксации элементов используются маленькие болты, с помощью которых конструкция приобретает жесткость.

Консультация специалиста

Как и в любой другой работе, при выполнении отверстий есть особенности и нюансы, о которых необходимо знать, чтобы добиться желаемого результата. Например, как правильно подобрать размеры отверстий. Выбор зависит от материала, в котором они выполнены. Если в дереве делается отверстие, то остается зазор, который определяется толщиной теплозащитного и гидроизоляционного слоя. Не рекомендуется делать слишком большие, более 10 см припуски, потом их сложно заделать. Самодельному мастеру иногда сложно сделать круглое отверстие в дереве. Допускается делать квадратный проем, что на практике сделать гораздо проще.

И наоборот, отверстия в бетонных стенах и потолках лучше делать с точным диаметром. Материал устойчив к перепадам температуры и влажности. Одними из типичных их ошибок в работе могут быть следующие конструктивные особенности дома:

• Электропроводка. Нежелательно начинать работу, не зная точно схемы разводки электрической сети. Восстановление займет много времени и денег;
• Арматура. Без специального оборудования сложно найти место, где гарантированно его нет. Если вдруг сверло наткнется на препятствие, следует прекратить работу, попробовать просверлить отверстие в другом месте или разрезать металл;
• Ослабление несущей стены. Отверстие в бетонной, монолитной стене можно делать без опасений. Однако кирпичная или блочная кладка менее долговечна. Работая ударной дрелью, кувалдой можно легко нарушить целостность участка над отверстием, которое может треснуть, а в некоторых случаях и разрушиться.

Все работы выполняются в соответствии с действующим законодательством. Отверстия диаметром менее 200 мм не подлежат нормированию и могут быть выполнены собственниками недвижимости по своему усмотрению. Когда по плану необходимо произвести вскрытие с большими значениями, то эту операцию необходимо согласовывать в соответствующих структурах, иначе могут возникнуть серьезные неприятности, вплоть до довольно большого штрафа и восстановления сделанного отверстия.

Монтаж вытяжной трубы

При устройстве вытяжной вентиляции через стену на улицу можно снизить трудоемкость работ, так как нет необходимости трогать потолок и крышу. Кроме того, длину трубы можно уменьшить, отойдя от коньковой части.

Процесс сборки системы представлен ниже.

1. На поверхность стены наносится предварительная разметка для облегчения вырезания отверстия. Рекомендуется размещать отверстие близко к потолку, чтобы максимизировать тягу.
2. Аккуратный срез делается с помощью специального инструмента. После этого в него вставляется угловая деталь. С внутренней стороны установлен обратный клапан для защиты от внешних воздействий.
3. Со стороны улицы к установленному углу крепится следующий кусок — прямая труба. Фиксируется специальными зажимами. Сверху устанавливается дефлектор, препятствующий попаданию осадков внутрь.

Справа схема сборки через стену.

Важно! При сборке вытяжного канала рекомендуется герметизировать стыки, иначе не удастся добиться максимально эффективного отвода отработанного воздуха.

О внутренней циркуляции

Для прохождения потоков из одного помещения в другое используются специальные решетки. Установив их на дверь или встроив в стену, можно добиться свободного движения воздушных масс. Это необходимо в тех случаях, когда требуется пропустить приточный поток к вытяжке.

Для вставки элемента в дверь или стену необходимо сделать вырез, соответствующий размерам рабочей части. Удалив ненужный фрагмент, нужно вставить основную раму прямо в проем. Фиксация осуществляется винтами, которые закрываются передней панелью.

Схема вентиляции через дверь.

Причины появления конденсата в системе вентиляции

Причин, на самом деле, много, и какая из них приводит к появлению капель жидкости на внутренних поверхностях воздушных каналов, можно узнать только по мере устранения каждого.

Вы уже сталкивались с проблемой конденсата в системе вентиляции?

Да, пришлось исправлять недочеты Нет, изначально смонтирована грамотная система

Основными источниками являются:

• Неизолированные воздуховоды.
• Неправильная работа системы вентиляции в целом.
• Нарушение герметичности воздуховодов.
• Разрушение устья воздуховодов на чердаке или крыше.
• Повышенная влажность в помещении.

Неизбежной причиной образования конденсата является встреча теплого влажного воздуха помещения с холодными воздушными массами улицы. И чем больше разница между температурой воздушных потоков в системе вентиляции и температурой воздуха снаружи, тем больше влаги будет конденсироваться на стенках вентиляционных каналов. … Не зря все проблемы начинаются в межсезонье и заканчиваются с теплым сезоном.

Дополнительная информация

• Вентиляционная труба должна выступать так, чтобы угол между коньком и ее верхней частью не превышал 10 градусов, иначе уровень тяги будет значительно снижен.
• Во внутренней части воздуховодов, а также на расстоянии пяти сантиметров от них не должны размещаться кабели, газопроводы и другие элементы коммуникационных систем.
• Проход потоков к вытяжке должен осуществляться даже при закрытых межкомнатных дверях, и не во всех случаях требуется установка решеток. Достаточно оставить внизу зазор шириной 1,5-2 см.
• Слишком слабая вентиляция жилого помещения не позволяет достичь высокого уровня экологической безопасности, особенно если в процессе отделки использовались материалы на основе пластмасс, формальдегидных смол и так далее.

По этому принципу определяется высота установки дымохода.

Что лучше всего делать с Crawl Space Air?

Если у вас есть дом с подпольем — или вы строите или покупаете его — у вас есть несколько вариантов того, что делать с этим конкретным типом фундамента. Большинство подпольных помещений вентилируются наружу, но за последнее десятилетие инкапсуляция подпольного пространства (как показано ниже) завоевала популярность среди строителей экологически чистых и энергоэффективных домов. Это часто рассматривается как лучший способ устранить проблемы с влажностью, которые часто возникают из-за вентилируемых пространств для ползания. Но что делать с воздухом внизу?

Однако, прежде чем мы ответим на этот вопрос, позвольте мне отметить, что герметичные подвальные помещения отлично подходят для влажного климата, например, на юго-востоке США. В сухом климате инкапсуляция может стоить или не стоит. Так что, как всегда, делайте то, что наиболее подходит для вашего климата.

По сути, вы можете сделать одно из следующих действий:

• Проверенный и неверный метод выведения подполья наружу
• Подача небольшого количества приточного воздуха из системы HVAC в подполье
• Использование вытяжного вентилятора для перемещения воздуха из подвала наружу
• Установка осушителя

Давайте рассмотрим каждый из этих методов.

1. Вентилируйте подполье наружу

Делайте это во влажном климате, и вы напрашиваетесь на неприятности. Наружный воздух, который вы приносите в кроль, на самом деле содержит больше влаги, чем воздух из подполья, который вы выпускаете наружу большую часть времени. Хотя психрометрическая диаграмма математически показывает, почему это не работает, изучение практически любого вентилируемого пространства на юго-востоке США доказывает, что вентиляция наружу часто приводит к катастрофе.

На фото выше дом, которому всего год или два. Хотя строитель дома установил изоляцию из распыляемой пены с закрытыми порами во всех надземных стенах и на чердаке, он оставил подполье вентилируемым наружу. В результате в системе отопления, вентиляции и кондиционирования воздуха образовалась плесень.

Давайте просто скажем, что это ваш худший вариант, если вы не находитесь в засушливом климате, и быстро перейдем к лучшему выбору.

Вывод: Это худший вариант во влажном климате. Вероятно, для большинства климатических условий хуже всего, если системы отопления, вентиляции и кондиционирования воздуха и воздуховоды расположены в подвальном помещении.

2. Подача воздуха из системы HVAC

Если вы герметизируете подполье, добавление небольшого количества воздуха из системы HVAC, вероятно, является наиболее распространенным методом. Если там уже есть система воздуховодов, это легко и недорого сделать. Воздух из системы помогает осушать воздух в подполье.

Но при этом в подполье создается небольшое положительное давление, а в доме — небольшое отрицательное давление. Это проблема? Не согласно Advanced Energy’s Закрытые подвальные помещения Руководство :

В полевых испытаниях Advanced Energy воздушный поток в малом подполье вызывает незначительный эффект давления, который значительно превосходит последствия утечки воздуховодов, давления дымовой трубы или давления, вызванного ветром в здании.

Сколько приточного воздуха вам нужно добавить в подполье? Advanced Energy рекомендует 1 кубический фут в минуту (куб. фут/мин) на каждые 30 квадратных футов площади пола. Международный жилищный кодекс (IRC) рекомендует 1 куб. м на 50 квадратных футов:

Подача кондиционированного воздуха, рассчитанная на подачу со скоростью, равной 1 кубическому футу в минуту (0,47 л/с) на каждые 50 квадратных футов (4,7 м ² ) площади под полом, включая канал возвратного воздуха к зона общего пользования (например, воздуховод или передаточная решетка) и стены по периметру изолированы

Если вы пойдете по этому пути, он может хорошо работать летом, если кондиционер правильно подобран. Если система работает достаточно долго, она может обеспечить достаточное количество сухого воздуха в подполье, чтобы поддерживать относительную влажность ниже 70% там, где это необходимо.

Однако в сезон перемен и в домах с большими кондиционерами этот метод может не сработать. Еще одна вещь в этом методе, от которой я не в восторге, заключается в том, что вы настраиваете пространство для обхода на основе условий в готовом пространстве выше. Тем не менее, пространство для обхода имеет свои собственные условия и может или не может хорошо реагировать на элементы управления в другом месте.

Вывод: Хотя это наиболее распространенный метод обработки воздуха в закрытых помещениях, он может работать или не работать.

3. Вытяжка воздуха наружу

Во-первых, обратите внимание, что я не говорю о безумной идее разместить большие вентиляторы в подполье для обмена большим количеством воздуха между улицей и подпольем. (Да, компании действительно продвигают это, и это быстрый способ сгнить в подвале.) Я говорю о небольшом вытяжном вентиляторе, описанном в IRC. Вот формулировка кода:

Механическая вытяжная вентиляция непрерывного действия со скоростью, равной 1 кубическому футу в минуту (0,47 л/с) на каждые 50 квадратных футов (4,7 м 9 ).0295 2 ) площади пола подполья, включая воздуховод в общую зону (например, воздуховод или передаточная решетка), и изолированные стены по периметру

Таким образом, для подполья площадью 2000 квадратных футов потребуется вытяжной вентилятор мощностью 40 кубических футов в минуту. Он вытягивает немного воздуха из подполья. Проблема в том, что вы на самом деле не знаете, откуда поступает свежий воздух для подполья. Да, код указывает путь для воздуха, который попадает в подполье из дома, но воздух не всегда следует стрелкам на диаграммах. Например, если ленточная балка плохо герметизирована, она может забирать много воздуха снаружи, а это не совсем то, что вам нужно.

Вывод: Может работать, но менее надежен, чем подача воздуха из системы HVAC.

4. Установите осушитель воздуха

В этом методе вы используете автономный осушитель для подполья. (Опять же, мы говорим только об инкапсулированных подвальных помещениях; хотя некоторые люди и пытаются, вы не можете осушить все снаружи.) Это контролируется условиями в подвальном помещении, а не в доме наверху, поэтому этот метод подойдет лучше всего. работа по поддержанию пространства для ползания в сухости.

Брэд Бринке из The Crawlspace Company в Вирджиния-Бич ответил на мой вопрос по этой теме на нашей странице в Facebook: «У нас очень хороший послужной список с осушителем здесь, в Вирджинии. Мы устанавливаем гигростат и систему вентиляторов, чтобы осушитель работал эффективно. Мы пытались использовать приточный воздух из дома, но это не сработало». (Полное обсуждение см. здесь.)

Если вам нужен сухой воздух в подвальном помещении, вам подойдет осушитель. Да, у них есть недостатки. Приходится покупать дополнительное оборудование. Они требуют обслуживания. Если слив не работает, у вас может быть проблема с большой водой в подполье.

Если это небольшое пространство для ползания, может быть достаточно стандартного осушителя, который можно купить за 200-300 долларов. Однако для средних и больших подвальных помещений лучше всего использовать более надежную модель, например, сделанную Therma-Stor. Их линия Santa Fe предназначена для подвалов и подвальных помещений. На фото выше показана более старая модель Santa Fe, созданная специально для закрытых подвальных помещений.

Заключение: Установка осушителя воздуха дороже, но это лучший способ обработки воздуха в закрытых подвальных помещениях.

Следует ли соединить подполье с домом с помощью переходной решетки?

Обе цитаты из строительных норм и правил, которые я упомянул выше, содержат следующую формулировку:

…включая канал возврата воздуха в общую зону (например, воздуховод или передаточная решетка)

Что они говорят что, если вы нагнетаете подполье с помощью приточного воздуха или сбрасываете в нем давление с помощью вытяжного вентилятора, они хотят, чтобы подполье могло сообщаться с домом наверху для сброса давления. Проще всего это сделать с помощью передаточной решетки прямо в полу, как вы видите ниже.

Компания Advanced Energy не поддерживает этот метод, вместо этого рекомендуя герметизировать весь пол, чтобы изолировать подполье от дома. Для этого есть несколько веских причин. Если, например, цель отверстия состоит в том, чтобы воздух в доме двигался вниз (как в случае с вытяжным вентилятором), эффект дыма может победить, если подполье не полностью изолировано снаружи.

Еще одна потенциальная проблема – загрязняющие вещества из воздуха подполья, попадающие в дом. Это могут быть почвенные газы, такие как радон, или пары красок, пестицидов или топлива, хранящиеся в подполье. Кроме того, если дверца доступа в подполье остается открытой, ее можно не обнаружить в течение некоторого времени. Между тем, дом напрямую связан с внешней средой через эту переходную решетку.

Можно ли установить передаточную решетку? Конечно. В доме, где я сделал фото выше, нет доступа к подполью снаружи, и владелец не хранит там опасные химические вещества (если только вы не считаете вино опасным).

Практический результат

Лучший способ справиться с воздухом в подполье — это герметизировать его и установить осушитель. Добавление приточного воздуха из системы HVAC является сложной задачей и может привести к тому, что влажность в подполье станет слишком высокой весной и осенью.

А теперь иди и преврати эти мерзкие подвалы в чистые, сухие мини-подвалы!
Эллисон А. Бейлс III, доктор философии, спикер, писатель, консультант по строительным наукам и основатель компании Energy Vanguard в Декейтере, штат Джорджия. Он имеет докторскую степень по физике и ведет блог Energy Vanguard. У него также есть книга по строительной науке, которая выйдет осенью 2022 года. Вы можете следить за ним в Твиттере по адресу @EnergyVanguard .

Похожие статьи

3 причины, по которым в вашем подполье высокая влажность и растут растения

Врач, специалист по системам вентиляции и кондиционирования воздуха и подполье

Красивая система воздуховодов в красивом подполье! Я мечтал?



Внешние ресурсы

Страница Advanced Energy’s Crawl Spaces

Осушители Therma-Stor

Как навсегда избавиться от плесени?

Как избавиться от плесени навсегда? | Энвировент

Этот веб-сайт использует файлы cookie. Продолжая просматривать сайт, вы соглашаетесь на использование нами файлов cookie. Для получения более подробной информации о файлах cookie и о том, как ими управлять, ознакомьтесь с нашей политикой использования файлов cookie.

Узнать больше

Строительные нормы

Ресурсы

Дизайнерская служба

Получить бесплатное обследование дома

Для дома

Блог

CSR

Инженеры-консультанты

Подрядчики

Строительные нормы и правила

Ресурсы

Дизайнерская служба

Строительные нормы и правила

Ресурсы

Дизайнерская служба

Дизайнерская служба

Ресурсы

Стать продавцом

закрывать

Наши предложения

• Как предотвратить образование конденсата?
• Как предотвратить сырость?
• Как устранить проблемы с конденсацией?
• Как предотвратить появление плесени?

закрыть

Организовать опрос

Если ваш дом страдает от плесени из-за конденсации и сырости, важно понимать, что отбеливатели и бытовые средства не являются эффективным средством для удаления плесени.

Организуйте бесплатное обследование дома > Мы можем навсегда устранить проблемы с плесенью

Что вызывает плесень?

Плесень — это микроскопический организм, для роста которого требуется следующее:

• Любой органический материал (например, дерево или бумага)
• Кислород
• Влага

Плесень обычно уничтожает все, на чем растет, постепенно переваривая это. Плесень также выделяет крошечные споры, которые могут распространяться по воздуху; к этим спорам часто присоединяются микотоксины и аллергены. Именно микотоксины и аллергены могут влиять на наше здоровье и вызывать аллергические реакции.

Если ваш дом страдает от черной или любого другого типа плесени, вам нужна наилучшая обработка плесени и быстрое и эффективное решение. Всегда следует обращаться за советом к специалисту и доверять опытному специалисту.

Плесень неприглядна и губительна, и если ее оставить без присмотра, она может нанести необратимый ущерб декору, мебели и тканям, а также ухудшить качество воздуха. Жизнь с плесенью или сопутствующими плесенями в течение длительного времени может быть вредной для здоровья, что может привести к проблемам со здоровьем, особенно у уязвимых групп; маленькие дети, пожилые люди или люди со слабой или ослабленной иммунной системой.

Наличие видимой плесени представляет собой устойчивую проблему с водой/влагой, которая, скорее всего, возникла из-за утечки или просто из-за влажности, вызванной бытовым конденсатом. Приготовление пищи, принятие душа, сушка одежды в помещении и дыхание без надлежащей вентиляции могут вызвать избыточную влажность. Капли могут образовываться на поверхностях в помещении, таких как зеркала, подоконники и стены, особенно когда они холодные.

Лечение плесени

Защитите себя от спор плесени, надев защитные очки, длинные резиновые перчатки и маску, закрывающую нос и рот. Откройте окна, но держите двери закрытыми, чтобы предотвратить распространение спор в другие части дома.

• приготовьте полиэтиленовый пакет, чтобы забрать любую мягкую мебель, одежду и мягкие игрушки с плесенью. Мягкая мебель должна быть вымыта шампунем, а одежда отдана в профессиональную химчистку
• наполните ведро водой и небольшим количеством мягкого моющего средства, такого как жидкость для мытья посуды или мыло, используемое для ручной стирки одежды
№
• используйте тряпку, смоченную в мыльной воде, чтобы аккуратно стереть плесень со стены. Будьте осторожны, не чистите его щеткой, так как это может привести к высвобождению спор плесени
• когда закончите, используйте сухую тряпку, чтобы удалить влагу со стены
• после этого положите тряпки в полиэтиленовый пакет и выбросьте их
• все поверхности в комнате должны быть тщательно вымыты путем влажной уборки или пылесосом для удаления любых спор

Советы по предотвращению образования плесени

• Проверьте, не пропускают ли ваши окна дождь и не поврежден ли герметик вокруг окон.
• Немедленно высушите влажные участки. Вытрите разливы и обязательно высушите пол и стены после принятия ванны или душа.
• Хороший способ контролировать влажность в вашем доме — использовать влагомер, который можно купить в большинстве хороших магазинов товаров для дома. В идеале влажность должна быть от 30 до 60 процентов.
• Утечки обычно возникают из-за поломки желобов или водосточных труб. Не забывайте регулярно осматривать свой дом снаружи.
• Наконец, важно обеспечить циркуляцию воздуха в вашем доме. Держите максимально открытыми внутренние двери и отодвиньте мебель от стен. Открывайте окна в сухие дни, чтобы впустить свежий воздух в ваш дом, что уменьшит влажность и, следовательно, поможет предотвратить появление плесени.

Влажный конденсат

Влажный конденсат возникает в результате плохой или неадекватной вентиляции, и после устранения проблемы с вентиляцией конденсат и плесень больше не появляются. Обычные первые признаки конденсата появляются вокруг оконных рам, поскольку избыточная влага пытается уйти.

Сырость и плесень часто встречаются вместе, но разные формы сырости могут быть намного более серьезными, чем плесень. Например, поднимающаяся влага, скорее всего, потребует профессионального удаления. Вы можете прочитать о различных формах сырости здесь.

Плесень и грибок часто могут быть проблемой в домах с естественным высоким уровнем влажности, например, в домах, расположенных рядом с побережьем или рядом с озером. Уровень влажности в воздухе может повышаться в течение длительных периодов плохой погоды, а если споры плесени попадают в вашу собственность, это может привести к появлению пятен.

Нужна помощь в решении проблем с конденсатом, плесенью или сыростью?

Один из наших местных экспертов свяжется с вами, чтобы узнать больше о ваших проблемах, предложить бесплатную экспертную консультацию и дать рекомендации для постоянного решения.

Во время бесплатного осмотра мы:

• проверим Оценим любые проблемы с конденсатом, сыростью или плесенью в вашем доме
• проверка Измерение уровня относительной влажности
• проверить Выявить основные проблемы и дать рекомендации по постоянному решению

Организовать БЕСПЛАТНОЕ обследование дома

Введите свой почтовый индекс

Удаление черной плесени

Вы должны быть особенно осторожны при работе с черной плесенью. Черная плесень — это опасный грибок, также известный как Stachybotrys Chartarum, который долгое время был проклятием домовладельцев, появляясь не только в ванных комнатах, но и в спальнях, за мебелью, вокруг окон и даже на полу и одежде.

Если у вас растет или начинает расти черная плесень в каких-либо местах вашего дома, немедленно избавьтесь от нее, а затем избавьтесь от источника влаги. Если вы обнаружите колонию токсичной плесени, очень важно не беспокоить ее. Прикосновение к плесени или ее перемещение может привести к выбросу в воздух огромного количества вредных спор, что нанесет ущерб вам и людям, с которыми вы проживаете в одном доме. В этом случае крайне важно как можно скорее найти специалиста по плесени и даже подумать о том, чтобы остаться в другом месте.

Как очистить стены от плесени за три шага

Мыльная вода и традиционные чистящие средства недостаточно эффективны для борьбы с плесенью. поэтому вам понадобится спрей для плесени. Однако раствор отбеливателя и воды может эффективно бороться с плесенью. Позаботьтесь, чтобы защитить себя, надев защитные очки, перчатки и маску для лица, если это необходимо, и сначала протестируйте продукт на небольшом участке, прежде чем продолжить.

Как очистить стены от плесени за три шага —

• Просто смешайте одну часть отбеливателя с четырьмя частями воды.
• Используя влажную ткань, осторожно протрите и протрите плесень, пока плесень не исчезнет.
• Когда закончите, хорошо высушите участок мягкой тканью.

Помните, однако, что это не долгосрочное решение, и вам действительно нужно устранить причину появления плесени, чтобы она не вернулась.

Избавление от плесени

Если ваш дом страдает от плесени из-за конденсации влаги, важно понимать, что отбеливатели и бытовые товары не являются эффективным средством для удаления плесени.

Многие также ищут самодельные растворы, которые являются более естественными чистящими средствами, такими как уксус или сода. Вы можете узнать больше об этих органических чистящих средствах в нашей статье — Как удалить черную плесень: действительно ли работают сказки этих старых жен?

Однако опять же, эти методы не устраняют причину плесени и источник влаги и, следовательно, не являются долгосрочным решением ваших проблем с плесенью или грибком. Плесень не просто появляется на поверхности, она проникает глубоко в ваши внутренние стены, и после того, как вы распылите или пропитаете форму отбеливателем, плесень продолжает распространяться по кирпичной кладке. Только специальные средства для удаления плесени и надлежащая вентиляция могут полностью устранить основную причину проблемы.

Как избавиться от плесени и избавиться от нее навсегда

Лучший способ навсегда избавиться от проблем с плесенью — это предотвратить скопление влаги в доме, постоянно проветривая его. Некоторые люди советуют приобрести осушитель, однако эти устройства требуют регулярного опорожнения, очистки и часто увеличивают счета за электроэнергию.

EnviroVent предлагает ряд вентиляционных систем, предназначенных для предотвращения образования конденсата и плесени. Установки работают, подавая свежий, отфильтрованный и чистый воздух в помещение, мягко вентилируя его, оставляя вам свежую и здоровую атмосферу в помещении круглый год.

Найдите экспертное решение сегодня и свяжитесь с EnviroVent, чтобы решить ваши проблемы с плесенью.

Нужна помощь в решении проблем с конденсатом, плесенью или сыростью?

Один из наших местных экспертов свяжется с вами, чтобы узнать больше о ваших проблемах, предложить бесплатную экспертную консультацию и дать рекомендации для постоянного решения.

Во время бесплатного осмотра мы

• проверим Оценим любые проблемы с конденсатом, сыростью или плесенью в вашем доме
• проверить Снять показания относительной влажности
• проверить Выявить основные проблемы и дать рекомендации по постоянному решению

Нужна помощь в решении проблем с конденсатом, плесенью или сыростью?

Введите свой почтовый индекс

© EnviroVent Ltd 2023. Все права защищены. Входит в группу S&P.

Мы можем помочь

Если у вас проблемы с конденсатом, плесенью или сыростью

Домашняя вентиляция: какие типы систем доступны?

Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено Кордеком)

Домашняя вентиляция должна учитываться с самого начала вашего проекта, независимо от того, строите ли вы новый дом с нуля или ремонтируете существующую собственность.

Но что мы понимаем под вентиляцией дома? Домашняя вентиляция обычно относится к удалению воздуха и замещению его новым свежим воздухом снаружи. Вентиляция удаляет спертый воздух, обеспечивая свежесть и комфорт в вашем доме, а также помогает удалить влажный воздух, который может привести к таким проблемам, как конденсация и сырость.

Домашняя вентиляция может принимать разные формы, и часто домашняя вентиляция не зависит только от одной. А требования к вентиляции для новостроек предусмотрены Строительными нормами.

Ознакомьтесь с доступными системами вентиляции с помощью этого руководства по вентиляции вашего дома.

Почему важна домашняя вентиляция?

Надлежащая вентиляция необходима для поддержания здоровой окружающей среды, поскольку она:

• предотвращает повышение уровня влажности (что может привести к образованию конденсата, плесени и, как следствие, к проблемам со здоровьем)
• подает воздух для приборов, работающих на топливе, таких как дровяные печи
• удаляет запахи при приготовлении пищи
• в некоторых случаях может помочь удалить аллергены и другие раздражители, такие как табачный дым

Какие типы домашней вентиляции существуют?

Здания вентилируются за счет сочетания неконтролируемой вентиляции (сквозняков, воздуховодов, струйных вентиляционных отверстий и т. д.) и, все чаще в новых домах, регулируемой вентиляции  решений, таких как механическая вентиляция с рекуперацией тепла (MVHR).

Другим решением, которое необходимо продумать с самого начала, является пассивная вентиляция.

Что такое неконтролируемая вентиляция?

Неконтролируемая вентиляция — это, по сути, вентиляция, которая всегда активна — ее нельзя включать и выключать. Для многих существующих домов пенобетонные кирпичи и вентиляционные отверстия были предпочтительным решением. Они дешевы в установке, соответствуют части F строительных норм и правил и понятны большинству строителей.

Они могут проветривать дом, но есть ряд предостережений:

• Если нет ветра, дом может не проветриваться, и наоборот, если дует сильный ветер, дом может быть перепроветриваемым.
• Воздушные блоки могут забиваться грязью, мусором или растительностью снаружи помещения; или наоборот, шторы или мебель внутри дома.
• Внутренние двери должны быть открыты, чтобы воздух мог проходить через дом, обеспечивая сквозную вентиляцию
• Вентиляционные отверстия должны быть оставлены в положении «открыто» для обеспечения вентиляции
• Имейте в виду, что при неконтролируемой вентиляции влажный воздух и запахи распространяются по дому, часто конденсируясь внутри или на ткани здания. Это может вызвать проблемы со здоровьем из-за влажности, например пылевых клещей и плесени, или даже повлиять на долгосрочную целостность строительных материалов

Что такое регулируемая вентиляция?

Наиболее управляемые домашние вентиляционные системы «активны» с вентиляторами, которые создают положительное или отрицательное давление в доме. Часто тщательно спроектированные воздуховоды используются для балансировки системы по всему зданию.

Механическая вентиляция всего дома с рекуперацией тепла (MVHR) стала обязательной вентиляцией для проектов самостоятельного строительства. (Тем не менее, такие системы подходят не для всех новых домов — подробнее об этом позже). воздухонепроницаемость улучшается, как и потребность в контролируемой вентиляции — чаще всего в форме MVHR — для поддержания здоровой окружающей среды без ненужных потерь слишком большого количества тепла.

Эти системы состоят из двух независимых воздуховодов, каждый со своим вентилятором:

• Вытяжной вентилятор вытягивает спертый влажный воздух из влажных помещений (ванных, кухни, подсобных помещений и т. д.). Затем этот загрязненный воздух проходит через теплообменную матрицу, где тепло «восстанавливается», прежде чем он будет выпущен за пределы дома
• Второй вентилятор всасывает свежий воздух снаружи. Затем он фильтрует его, чтобы избавиться от загрязнений и переносимых по воздуху аллергенов, а затем пропускает его через теплообменную матрицу, чтобы нагреть его — и таким образом подает предварительно подогретый свежий воздух во все жилые помещения и спальни

Одним из ключевых преимуществ MVHR является улучшение качества воздуха. Кроме того, удаление загрязнений и переносимых по воздуху аллергенов, таких как пыльца, означает, что такие системы очень полезны для людей, страдающих аллергией.

Однако системы MVHR подходят не для всех новых домов. Чем воздухонепроницаемее дом, тем эффективнее будет система MVHR, и общепризнано, что уровень 3 м³/ч/м² необходим, чтобы увидеть реальные преимущества. Таким образом, ваш новый дом должен быть достаточно герметичным, чтобы система MVHR работала эффективно.

Системы MVHR также лучше всего проектировать и устанавливать с самого начала благодаря их воздуховодам. Таким образом, такие системы может быть трудно (но не невозможно) приспособить к существующим объектам.

( ПОДРОБНЕЕ : Эксперт самостоятельной сборки Марк Бринкли рассказывает, каково жить с механической вентиляцией с рекуперацией тепла) домой) перед использованием. Эта система от 9 0274 Beam Vacuum & Ventilation (Изображение предоставлено: Beam Vacuum & Ventilation)

Альтернативные системы контролируемой вентиляции

Вентиляционная установка с принудительным притоком, расположенная на чердаке. (Изображение предоставлено Nuaire)

Если нет возможности установить сеть воздуховодов в доме (например, это часто бывает при ремонте дома, где из-за нехватки места модернизация может быть затруднена), тогда центральная вентиляция можно было использовать систему. Они бывают двух основных типов:

• принудительная приточная вентиляция (PIV)
• механическая вытяжная вентиляция (MEV)

Конструкция системы и ограждающих конструкций имеют решающее значение для обеих этих систем, чтобы обеспечить равномерный поток воздуха и избежать любых «пустых зон». ‘ в собственность.

Приточно-вытяжная вентиляция

PIV в первую очередь предназначена для существующих домов с мансардным помещением. Система работает путем аккуратной подачи свежего отфильтрованного воздуха в помещение из блока, установленного на чердаке, и через распределительный диффузор, установленный на потолке.

Центральный блок забирает воздух с чердака или снаружи, фильтрует его и подает в помещение, создавая положительное давление, которое, в свою очередь, вытесняет застоявшийся воздух.

Система принудительной приточной вентиляции подает в дом свежий воздух из блока, расположенного на чердаке. Эта система Drimaster компании Nuaire (открывается в новой вкладке) (Изображение предоставлено Nuaire)

MEV почти противоположна PIV и фактически представляет собой расположенный в центре вентилятор, который аккуратно вытягивает спертый или влажный воздух из мест с высокой влажностью, таких как ванная или кухня.

Это создает отрицательное давление, которое теоретически равномерно втягивает свежий воздух в помещение через ограждающие конструкции здания.

Стоимость установки PIV или MEV может варьироваться от 500 до 1000 фунтов стерлингов. Тем не менее, для системы MEV может потребоваться больше монтажных воздуховодов, чем для PIV, и, следовательно, стоимость проекта несколько выше в зависимости от доступности.

Это по-прежнему значительная экономия по сравнению с системами MVHR, особенно в домах, где элемент рекуперации тепла неэффективен, а установка воздуховодов просто нецелесообразна.

Пассивная вентиляция

Существуют варианты пассивной вентиляции, которые полагаются на преобладающий ветер или естественную плавучесть, а не на активные вентиляторы для перемещения воздуха, и обеспечивают лучшее движение воздуха и эффективность, чем струйные вентиляционные отверстия и воздушные кирпичи.

Теплый воздух поднимается вверх, и путем установки тщательно спроектированных вытяжных вентиляционных отверстий на высоком уровне можно использовать эту естественную плавучесть для создания восходящего движения теплого спертого воздуха. Воздухозаборник, расположенный на низком уровне, обеспечивает приток свежего воздуха.

Входящий свежий воздух может быть пропущен через специальный теплообменник для рекуперации тепла из удаленного загрязненного воздуха аналогично активным системам рекуперации тепла.

Архитекторы Кэтрин Робертс и Стивен Харрис разработали систему пассивной вентиляции для своего нового дома в Уэльсе. Теплый воздух наполняет застекленную внутреннюю оранжерею, выходящую на юг, и может распространяться по всему дому через открывающиеся окна первого этажа. (Изображение предоставлено Джеймсом Френчем)

Преобладающие ветровые системы

Преобладающие ветряные системы имеют сделанные на заказ «раздельные дымоходы», которые устанавливаются в открытых местах, например, на крыше. Одна сторона дымохода впускает воздух в помещение, а противоположная вытягивает его наружу.

Положительное давление преобладающего ветра с наветренной стороны нагнетает воздух в помещение, а отрицательное давление с подветренной стороны создает вытяжку.

В системе есть теплообменник для рекуперации тепла и заслонки для предотвращения чрезмерной вентиляции, но при отсутствии ветра система будет полагаться только на естественную плавучесть.

Получайте последние новости, обзоры и советы по продуктам прямо на свой почтовый ящик.

Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте электронные письма от нас от имени наших надежных партнеров или спонсоров.

Дэвид — установщик возобновляемых источников энергии и вентиляции с более чем 35-летним опытом работы, а также многолетний автор журнала Homebuilding and Renovating. Он является членом Реестра газовой безопасности, имеет степень магистра в области устойчивой архитектуры и является авторитетом в области устойчивого строительства и энергоэффективности, обладая обширными знаниями в области строительных материалов, вентиляции с рекуперацией тепла, возобновляемых источников энергии, а также традиционных систем отопления. Он также является спикером на выставке Homebuilding & Renovating Show.

Увлеченный здоровыми и эффективными домами, он является директором Heat and Energy Ltd. Он работает с архитекторами, строителями, самостоятельными строителями и ремонтниками, а также проектирует и управляет установкой систем вентиляции и отопления для достижения максимальной энергоэффективности и экономичности. эффективный результат для каждого дома.

Информационный бюллетень по строительству и ремонту жилья

Спасибо, что подписались на Homebuilding. Вскоре вы получите электронное письмо с подтверждением.

Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

Отправляя свою информацию, вы соглашаетесь с Условиями использования (открывается в новой вкладке) и Политикой конфиденциальности (открывается в новой вкладке) и вам исполнилось 16 лет.

правила обустройства системы воздухообмена в «каркасе»

При строительстве каркасного дома очень важно своевременно наладить полноценный воздухообмен в помещении. Правильно оборудованная вентиляция поможет сформировать внутри здания оптимальный микроклимат, соответствующий санитарным нормам. Система предотвратит и исключит распространение грибка на отделке и строительных конструкциях.

О том, как монтируется вентиляция в каркасном доме своими руками, вы узнаете из нашей статьи. Мы расскажем вам все о типах систем, обеспечивающих регулярную смену воздушных масс в замкнутом пространстве. Мы подскажем, какой тип лучше выбрать для монтажа в здании каркасного типа.

Наши рекомендации пригодятся домашним мастерам, решившим самостоятельно собрать систему вентиляции для оснащения загородного дома надежной и надежной системой.

Содержание статьи:

• Устройство системы вентиляционной системы
• Опции вентиляционного устройства
• Осуществимость самостоятельной конструкции
• Стадии строительства систем
  • Выбор
  • Установки
  • . Расчеты
  • Прибор
  • . Шаги
  • Проверка установленной вентиляции
• Выводы и полезное видео по теме

Устройство системы вентиляции

Герметичность здания, являющаяся неоспоримым преимуществом и обеспечивающая тепло- и водонепроницаемость здания, одновременно является препятствием для проникновения свежего воздуха. Это также затрудняет отток лишней влаги и углекислого газа, образующихся в процессе жизнедеятельности проживающих в доме людей.

Любая вентиляционная система состоит из 3-х основных частей, независимо от наличия или отсутствия дополнительных устройств и механизмов, это:

1. Приточные воздуховоды и/или отверстия.
2. Выхлопные каналы и/или отверстия.
3. Перелив, решетки перелива, отверстия, зазоры.

Приточные каналы обеспечивают приток свежего воздуха с улицы в дом, который подается непосредственно в жилые помещения. Со стороны улицы на каждый канал устанавливается решетка. В случае механизации его заменяет приточный клапан, оснащенный воздушным фильтром и шумоизоляцией.

По типу организации вентиляция в каркасе бывает канальной и бесканальной. По канальным схемам подача и отвод воздуха осуществляется по воздуховодам. В бесканальной системе все происходит через вентиляционные отверстия, зазоры и отверстия

Воздуховоды вытяжные предназначены для удаления застоявшегося «вытяжного» воздуха, насыщенного углекислым газом, влагой и другими вредными летучими компонентами. При этом пары, образующиеся в доме, где проживают люди, утилизируются.

Правильно спроектированная вытяжка, устроенная в каркасном доме, должна находиться в подсобных и подсобных помещениях, таких как кухня, кладовая, ванная, кладовая, душ, туалет.

Перелив в системе вентиляции Необходим для того, чтобы воздух, поступающий в дом, мог свободно распределяться по всем помещениям.

Система вентиляции включает в себя системы притока, вытяжки и притока воздуха. Каждый компонент играет важную роль.

При необходимости основные каналы движения воздуха оборудуются дополнительным оборудованием — вентиляторами, рекуператорами, калориферами, вытяжками, измерительными приборами.

Вентиляторы устанавливаются для достижения необходимого воздухообмена. Их выбирают по техническим характеристикам после проведения необходимых расчетов с учетом объема помещения, количества проживающих людей и других важных вводных замечаний.

Рекуператоры используются для повышения температуры поступающего воздуха. Внутренний холодный воздух нагревается от стенки приточного канала, соприкасающегося со стенкой канала, который удаляет нагретый отработанный воздух из помещения.

Использование рекуператоров значительно повышает энергоэффективность каркасного дома.

Обогреватели в системах вентиляции применяются в основном в северных районах, где зимние температуры часто достигают -40 градусов

Кроме вентиляции помещений в каркасном доме в обязательном порядке должна быть устроена вентиляция пола. Для этого в подпольном пространстве устраивают форточки, а в самом полу вырезают отверстия диаметром 0,04 м2. Вентиляция пола может осуществляться как через воздуховоды, так и без них

Варианты вентиляционных устройств

По принципу создания движения воздуха все вентиляционные системы делятся на два типа — естественные и принудительные (они же механические).

Термин «естественная вентиляция» подразумевает, что циркуляция воздуха внутри дома происходит естественным путем, без привлечения посторонних устройств и механизмов. Движение воздуха при таком способе вентиляции обеспечивается за счет разного давления снаружи и внутри помещения.

Приток и отток воздуха в схемах естественной вентиляции происходит без участия механических средств — вентиляторов

В свою очередь естественную вентиляцию также можно разделить на 2 группы — она ​​может быть организованной и неорганизованной.

Вентиляция неорганизованная осуществляется через естественные отверстия и щели в стенах дома, полу, фундаменте, оконных проемах и рамах. С появлением герметичных пластиковых окон и дверей обеспечивается естественный приток воздуха через открытые окна, форточки, балконные двери.

Данный вид вентиляции не требует затрат на устройство, но не обеспечивает полноценного проветривания каркасного дома, что приводит к значительным потерям тепла в холодное время года.

Установка вентилятора в вытяжной патрубок на кухне или в ванной переводит естественную вентиляцию в категорию комбинированной. Воздух будет поступать в обычном режиме, а вытягиваться с помощью механизма

Организованная естественная вентиляция осуществляется через предназначенные для этого каналы, оборудованные приточными клапанами. Отличным примером организованной естественной вентиляции являются многоэтажные жилые дома, находящиеся в эксплуатации еще с советского периода.

Приток воздуха в них через щели в окнах и форточках, вытяжка через вентиляционную шахту и соединенные отводы, расположенные на кухне и в туалете.

Как организованные, так и неорганизованные системы естественной вентиляции зависят от разницы давлений внутри и снаружи объекта. Однако при организованном типе необходимо учитывать и гидравлические потери в изгибах воздуховодов

В современных каркасных домах этот способ проветривания недостаточно эффективен из-за повышенной влажности в помещениях, из-за герметичности строительство, кроме того, слишком зависит от погодных условий и других сопутствующих факторов.

В отличие от естественной, принудительная (механическая) вентиляция является управляемым процессом, позволяющим экономить тепло и регулировать поступление воздуха в скелет.

Принудительную вентиляцию можно разделить на 3 группы:

1. Вытяжная.
2. Поставка.
3. Приточно-вытяжная установка.

Принцип каждого вида понятен из самого названия. Вытяжная приточная вентиляция основана на естественном поступлении свежего воздуха в здание, а вытяжка использованного воздуха осуществляется с помощью крышных или настенных вентиляторов.

В вытяжных системах воздух течет естественным образом и выдувается с помощью вентилятора

Принудительная принудительная вентиляция устроена по обратному принципу — приток воздуха внутрь каркаса обеспечивается встроенными в стены или воздуховоды вентиляторами. Отработанный воздух удаляется естественным путем через вытяжные отверстия в кухнях и ванных комнатах.

Механический способ вентиляции обеспечивает стабильный, независимый от погодных данных приток и вытяжку воздуха, такое устройство системы позволяет добиться максимально комфортной атмосферы внутри помещения, но требует точных расчетов при проектировании и последующей настройке готового система.

Механическая система вентиляции намного дороже и сложнее в использовании, чем естественная. А в процессе эксплуатации потребует затрат на энергоснабжение и обслуживание. при этом абсолютно не зависит от плотности и температуры воздуха на улице

Помимо указанной классификации, системы вентиляции можно разделить по конструктивному исполнению, они могут быть канальными или бесканальными.

Возможность самостоятельного строительства

Обычно система воздухообмена каркасного дома закладывается в проект и монтируется в процессе строительства. Такой способ обустройства вентиляции предпочтительнее, так как все необходимые расчеты и чертежи на плане делает проектировщик, а возведением системы занимается бригада, работающая на строительной площадке.

Прокладку воздуховодов канальной вентиляции выполняют в пространстве между конструктивными элементами каркаса. Затем их вместе с уложенным утеплителем зашивают вагонкой, ГВЛВ или OSB

Но опыт показывает, что довольно часто возникают ситуации, когда в доме уже нет системы вентиляции или ее мощности недостаточно, в результате чего в помещениях создается некомфортная атмосфера.

Отсутствие внутрикаркасной вентиляции можно определить по нескольким ярко выраженным признакам:

• жильцы ощущают нехватку кислорода;
• запахи плохо выветриваются;
• На стенах появляется грибок.

В таких случаях владельцы каркасных домов часто принимают решение об установке своими руками. Для человека с багажом знаний и навыков в строительстве, наличием инструмента соорудить вентиляцию в каркасном доме – достаточно простая задача.

Для этого необходимо произвести необходимые расчеты, составить проект, закупить материалы и выполнить монтаж. Но если владелец скелета не уверен в своих силах и правильности результатов расчета, ему лучше нанять для работы бригаду строителей.

Этапы строительства системы

Если владелец каркасного дома решил построить систему вентиляции самостоятельно, он должен придерживаться определенной последовательности действий.

Выбор типа вентиляции

Система вентиляции выбирается в зависимости от того, как вы планируете использовать каркасный дом. Если хозяин собирается жить в нем только в теплое время года, достаточно будет установить естественную организованную вентиляцию.

Самотёк, это тоже естественно, система вентиляции не сможет летом обеспечить нормальный приток воздуха через все помещения каркаса. Но это самый простой и дешевый в строительстве вариант

Если каркасный дом будет эксплуатироваться круглогодично, естественная организованная вентиляция не сможет удовлетворить потребности жильцов.

В этом случае необходимо установить систему принудительной вентиляции, которая сможет подавать внутрь дома необходимое количество свежего воздуха, удаляя при этом отработанный воздух, содержащий вредные испарения.

Проектные расчеты

Установлены санитарные нормы потребности людей в свежем воздухе, в соответствии с которыми владелец каркасного сооружения перед установкой системы вентиляции должен производить расчеты:

• режим отдыха или сна 20 м ³ /ч;
• работа без нагрузки 40 м ³ / ч;
• повышенная активность или физическая работа 60 м ³ /ч

Зная количество жителей дома и их распорядок дня, нетрудно рассчитать количество воздуха, которое должно обновляться в заданную единицу времени .

Также при расчете параметров воздуха для помещений каркасного дома необходимо руководствоваться следующими нормами:

• СНиП 31-01-2003;
• ГОСТ 30494.

Обычно расчет необходимого количества воздуха производят обоими способами — по количеству человек и по кратности. Необходимые методики легко найти в Интернете. Для взять большее из 2 значений.

Нормы устанавливают минимальную кратность воздухообмена для различных помещений жилого дома. Для того чтобы система могла подавать необходимый объем воздуха, рассчитывается сечение воздуховодов и вентиляционных отверстий

Помимо расчета количества воздуха, вам потребуется рассчитать сопротивление сети воздухораспределению — Этот показатель полезен при выборе вентиляторов.

Особенности конструкции

Если владелец каркасного дома решил обустроить комбинированную систему вентиляции, ему потребуется конструкция оконная или для забора воздуха. Установка оконных клапанов намного сложнее, чем стеновых, так как вам придется вырезать отверстия для клапанов в оконной раме или створке.

Даже при наличии навыков работы со стеклом установить оконный клапан будет непросто. Гораздо проще вырезать отверстие для вентиля в стене помещения, куда планируется направлять приток воздуха с улицы. Обычно их размещают в жилых комнатах.

Если включить в схему естественной вентиляции приточные или вытяжные клапаны, то получится недорогой, но эффективный вариант комбинированной системы

Помимо приточных клапанов, необходимо будет обустроить вытяжку их технических помещений. Для этого проектируется вытяжной канал с выходом на крышу, при этом наружная вытяжная труба должна быть выше конька крыши не менее чем на 0,5 м. Если в доме есть дымоход от камина или печи, его также можно включить в систему в качестве вытяжного канала.

При выборе владельцем принудительного типа системы вентиляции схема воздуховодов должна быть максимально рациональной, чтобы избежать ненужных теплопотерь. Выходы воздуха не должны быть слишком длинными, это снижает эффективность вентиляции.

Вентиляторы, рекуператоры и другое необходимое оборудование выбирают по техническим условиям с учетом произведенных расчетов, потребности в свежем воздухе и сопротивления сети воздухораспределительной вентиляции.

Помимо системы воздуховодов, владелец каркасного дома должен спроектировать вентиляцию пола, которая предотвратит скопление конденсата и появление пятен плесени.

Все конструкции каркасного строения должны быть обеспечены системой вентиляции. Обязательно необходимо обеспечить приток свежего воздуха в подвал через форточки и его отток через воздуховоды или вентиляционные решетки

При проектировании вентиляции каркасного дома необходимо учитывать некоторые нюансы:

1. Все вентиляционные каналы должны быть из негорючих материалов с гладкой внутренней поверхностью, чтобы не препятствовать движению воздуха. Внутренние неровности могут вызвать снижение тяги, что приведет к закупорке воздушной массы.
2. При монтаже вентиляционных каналов при обустройстве каркасного дома нежелательно использование металлических компонентов, так как в результате взаимодействия металла с материалом стеновых панелей снижаются теплоизоляционные показатели.
3. Вытяжное оборудование, особенно удаляющее из помещений воздух с неприятным запахом, следует устанавливать в разных помещениях с характерными колебаниями температуры, парообразованием, повышенной влажностью.
4. Транзитные вентиляционные отверстия не должны проходить через жилые помещения и кухню.
5. Воздуховоды, в которых ожидается осаждение конденсата, должны быть спроектированы с уклоном и дренажом.
6. При установке вентилятора воздуховод с изгибом значительно снизит уровень шума.
7. Вытяжной вентилятор рекомендуется оборудовать клапаном, предотвращающим попадание холодного воздуха в помещение при выключенном вентиляторе.

Для прокладки вентиляционных каналов лучше всего подходят легкие по весу и обладающие достаточной пластичностью для придания воздуховоду нужного направления. Также для этой цели часто используют канализационные пластиковые трубы.

Для того, чтобы иметь возможность рассчитать кратность воздухообмена, подобрать и рассчитать необходимое оборудование для устройства вентиляции, необходим план каркасного дома и проект. Он составляется с учетом всех нюансов, присущих данному типу строения.

Вентиляционные каналы рекомендуется размещать между элементами каркаса дома или между балками. В любом случае вентиляционный канал должен иметь сечение не менее 100×100 мм и длину не менее 6 м, чтобы поступающий воздух двигался с нужным ускорением.

Этапы монтажа

При качественной подготовке монтаж вентиляционной системы осуществляется без каких-либо затруднений в несколько последовательных этапов:

• Приточные клапаны оборудуются путем сверления отверстий нужного диаметра в стенах и в пол.
• В каждое отверстие вставляется подготовленная труба воздуховода, снабженная снаружи мелкой решеткой, препятствующей попаданию мусора в канал, и внутренним вентилятором воздуховода.
• Стыки герметизируются пеной.
• После затвердевания пены воздушный фильтр и оборудование для звукопоглощения.
• После расположения подающей арматуры монтируется канальная разводка с герметизацией всех стыков и креплений. Вентиляционную установку удобнее всего расположить на чердаке.
• Перед тем, как зашить каналы в коробе и приступить к внутренней отделке, рекомендуется проверить систему. После доработки ремонт и отладка будут проблематичными.

Монтаж системы вентиляции должен производиться в строгом соответствии с проектом.

Проверка установленной вентиляции

После установки вентиляции в каркасном доме необходимо проверить ее работоспособность и при необходимости провести дополнительную отладку и настройку.

Проверить систему вентиляции можно несколькими способами:

1. Проверить все помещения на наличие запахов, затхлости и духоты. Если все вышеперечисленное отсутствует, система установлена ​​правильно.
2. Осмотреть технические помещения на наличие плесени и грибка, особенно ванную комнату и кухню. Наличие плесени свидетельствует о том, что вентиляция не удаляет лишнюю влагу в нужном количестве.
3. Обратите внимание на оконные стекла. При плохой вентиляции на них будет скапливаться конденсат.

Тягу в вытяжной системе проверяют, поднеся бумажное полотенце к решетке в один сгиб. Если она ее прижимает к капоту, то все работает нормально. Если нет, то тяги не происходит. Проверка производится при окошке от -5 ^до С.

Не стоит подносить зажигалку или спичку к вентиляционному каналу на кухне с газовым оборудованием. Если произошла утечка, может произойти взрыв. В любом случае, перед испытанием нужно открыть окно: и для проветривания, и для установления гравитационной тяги.

Выводы и полезное видео по теме

С самым простым в реализации и доступным способом организации вентиляции в каркасе познакомлю видео ролик:

Вне зависимости от того, какой тип вентиляции решил хозяин каркасного дома установить в своем доме, он должен нести ответственность за его оснащение.

Правильно спроектированная система вентиляции обеспечит долгие годы комфортного проживания жильцов, а ошибка в расчетах или строительстве, неправильный выбор оборудования доставят массу неудобств.

Расскажите, как построить систему вентиляции в собственном каркасном доме. Не исключено, что вы владеете технологическими тонкостями, которые очень пригодятся посетителям сайта. Пожалуйста, оставляйте комментарии, задавайте вопросы, делитесь фотографиями и полезной информацией в блоке ниже.

Строительство пристройки к дому – что делать, с чего начать и разрешение на проектирование, объяснение

Здравствуй, дом мечты! Пристроив пристройку к дому, даже на несколько метров, вы действительно можете сделать его своим и получить пространство, которое у вас есть, усердно работая, чтобы поддерживать свой образ жизни. Теперь мы ожидаем гораздо большего от нашей собственности, предпочитая готовить и есть вместе, развлекаться, работать и заниматься спортом дома.

Начните преображение своего имущества с хорошего начала — ознакомьтесь с нашим планированием проекта каналом

Хорошо выполненное расширение может окупиться и за счет дополнительной ценности. Хорошей новостью является то, что благодаря правам на разрешенную застройку вы можете увеличить площадь, не ввязываясь в бюрократическую волокиту с вашим местным органом планирования.

Строительство пристройки к дому – с чего начать

(Изображение предоставлено Future PLC \Chris Snook)

Полное руководство по этим вопросам содержится в правительственном документе «Разрешенные права на развитие для домохозяев: техническое руководство » (открывается в новой вкладке). Приз тому, кто сможет не уснуть до конца! Подробности немного отличаются в Шотландии (открывается в новой вкладке), Уэльсе (открывается в новой вкладке) и Северной Ирландии (открывается в новой вкладке) заходите. Это ответы на ваши важные вопросы…

Связанный:  Идеи расширения для небольших домов, чтобы максимизировать ограниченное жилое пространство

Пристройку какого размера я могу построить без разрешения на планирование?

Это зависит от того, насколько велик ваш участок и что на нем уже есть. Вы можете построить пристройку в соответствии с правилами «разрешенной застройки», если она не превышает 50% площади земли, на которой стоит ваш дом. Эти 50% исключают площадь, занимаемую самим домом, но включают любые существующие пристройки и хозяйственные постройки.

Существуют и другие ограничения, связанные с вашим существующим зданием…

К задней части вашего дома вы можете добавить одноэтажную пристройку в соответствии с Разрешенной застройкой, если она…

• Не превышает 4 м от исходной задней стены (3 м, если она не отделена)
• Высота менее 4 м.
• В Северной Ирландии одноэтажная задняя пристройка должна находиться в пределах 3,5 м от задней границы, если дом стоит спиной к дороге.

Если вы подключаете это к существующему расширению, эти измерения должны включать как старые, так и новые дополнения.

Вы можете увеличить его до 6 м (неотдельный) или 8 м (отдельно стоящий) без получения разрешения на планировку с помощью Схемы консультаций с соседями (открывается в новой вкладке). Это дает вашим соседям 21 день, чтобы возразить, указав веские причины. После этого у вашего местного органа планирования есть еще 21 день, чтобы предоставить разрешение, и вы платите сбор за Сертификат законной застройки — доказательство того, что ваш проект разрешенной застройки является законным.

(Изображение предоставлено Future PLC)

Связанный:  Совет Джорджа Кларка по планированию пристройки, включая его блестящие советы по бюджету

2. Правила планирования двухэтажной задней пристройки

Вы можете построить двухэтажную заднюю пристройку без разрешения на планирование, но это…

• Не может выходить за заднюю стену дальше, чем на 3 м
• Должен находиться в пределах 7 м от границы вашего участка, которая находится прямо напротив этой стены (10 м в Шотландии и 10,5 м в Уэльсе).
• Высота должна быть менее 4 м.

Если вы хотите добавить этаж к существующей одноэтажной пристройке, это будет невозможно в соответствии с Разрешенными правами на застройку, если существующая пристройка выходит за заднюю стену более чем на 3 метра.

3. Правила планирования боковой пристройки

Можно построить боковую пристройку без разрешения на планировку, но только если она…

• Одноэтажная и высотой менее 4 м в самом широком месте).

Если он будет присоединен к существующей пристройке, приведенные выше размеры относятся к ним обоим вместе как к одному расширению.

Если вы хотите, чтобы ваш боковой удлинитель выступал за заднюю стенку (но не был прикреплен к ней), на него распространяются те же правила, что и на задние удлинители, в отношении того, насколько далеко он выступает.

В Уэльсе существуют другие правила относительно боковых пристроек – например, в соответствии с разрешенной застройкой возможны двухэтажные постройки.

(Изображение предоставлено Future PLC)

Связанный: Идеи расширения кухни — чтобы максимально использовать потенциал расширенного пространства

и боковая стенка будут выдвинуты, так как здесь действуют ограничения как на задние, так и на боковые надставки – и это может быть сложно! Ваша пристройка должна…

• Выходить за заднюю стену не более чем на 6 м (или 8 м для частного дома).
• Быть одноэтажным, высотой не более 4 м.
• Иметь общую ширину не более половины ширины дома.

Это делает «заполнение» расширения, когда вы заполняете пространство между задней и боковой стенкой, чтобы выровнять площадь основания, выполнимой при разрешенной застройке. Два отдельных расширения также возможны, но они связаны, дизайн с закруглением превысит ограничение по ширине и потребует разрешения на планирование (если только вы не находитесь в Уэльсе, где правило «половины ширины» не существует).

(Изображение предоставлено Future PLC)

Связанные:  Идеи пристройки из стекла – создавайте наполненные светом застекленные пространства для увеличения и улучшения любого дома

5. Правила планирования ограничения высоты

Высота пристройки не должен превышать высоту самой высокой линии конька крыши (или плоской крыши) существующего дома.

Карниз (там, где самая нижняя часть крыши соприкасается с наружной стеной) не должен быть выше

6.

Правила планирования ограничения границ

Если расширение будет находиться в пределах 2 м от вашей границы, его карниз не может быть выше 3 м. Кроме того, если вы присоединяете расширение к существующему, которое превышает эти ограничения, Разрешенная разработка не применяется.

Могу ли я расширить фасад моего дома?

Если фасад выходит на дорогу, то нет, не по правилам разрешенной застройки. Вам нужно будет подать заявку на разрешение на строительство. В тех случаях, когда ваш дом находится на угловом участке, где боковая стена обращена к дороге, его также нельзя расширить в соответствии с разрешенной застройкой.

Если вы отчаянно нуждаетесь в дополнительном пространстве перед входом, которое вы можете получить, вы можете добавить крыльцо к внешней двери (макс. 3 кв. м), если оно не выше 3 м и дальше 2 м от границы с дорога.

(Изображение предоставлено: Future)

Связанные:  Идеи расширения для бунгало – от преобразования чердака в элегантные зимние сады

Что такое правило «45 градусов»?

Это относится к определению того, выходит ли ваш дом на дорогу или нет, в тех случаях, когда это неясно. Если угол между возвышением дома и дорогой составляет более 45 градусов, он обычно не считается выходом на шоссе. То же самое верно, если между домом и дорогой есть значительное расстояние или если между вашей границей и дорогой есть участок земли, принадлежащий кому-то другому.

Все ли объекты имеют разрешенные права на разработку?

Нет. Прежде чем вы будете слишком взволнованы и закажете строителя, маршрут Разрешенной Застройки не подходит, если…

• Вы живете в квартире или мезонете. Разрешенная застройка распространяется только на дома.
• Ваша собственность внесена в список или находится в Национальном парке, Бродсе, природной зоне или объекте Всемирного наследия.
• Ваш орган местного самоуправления издал распоряжение по статье 4. Это аннулирует права на ПД, если характер территории может оказаться под угрозой.
• Вашему имуществу было предоставлено «изменение использования» на жилое помещение.

Существуют также специальные правила для земель, отнесенных к категории представляющих особый научный интерес.

Мне нужно разрешение на строительство, с чего мне начать?

Большинство приложений занимает до восьми недель, если только они не являются необычно большими или сложными, и в этом случае срок увеличивается до 13 недель. Если в разрешении отказано, вы можете подать апелляцию, но этот процесс может занять несколько месяцев, поэтому вам лучше изменить свои планы, чтобы достичь соглашения.

Если ваш проект или ваша собственность необычны, стоит нанять консультанта по планированию, который проведет вас по минному полю разрешений и ускорит достижение соглашения, чтобы ваш проект продолжался. Просто убедитесь, что консультант, которого вы нанимаете, является дипломированным членом Королевского института градостроительства (откроется в новой вкладке).

Если вы продолжите без разрешения на планирование, вам может быть вручено уведомление о принудительном исполнении, которое приказывает вам отменить всю работу, которую вы сделали. Игнорировать это незаконно, но вы можете обжаловать это.

(Изображение предоставлено Future PLC)

Нужно ли разрешение соседей на расширение?

Не совсем так. Если вам требуется разрешение на строительство, местные власти проконсультируются с вашими соседями в рамках этого процесса. Если ваши соседи возражают, власти определят влияние на них ваших предложений и решат, приемлемо оно или нет.

Лучше сообщить эту новость своим соседям до этого этапа. Вы можете сэкономить время и нервы, выяснив их точку зрения и, возможно, изменив свои планы еще до того, как отправите их на разрешение планирования, чтобы обойти возражения на этапе консультации.

Кроме того, возможно, что вашим строителям потребуется зайти на свою территорию во время проекта, и вам потребуется согласие ваших соседей, так что держите их в стороне.

Также следует принять во внимание Закон о стенах для вечеринок, даже если ваш проект подпадает под действие разрешенной застройки. Если в ваши планы входит строительство или земляные работы в пределах 3–6 м от стены, которую вы делите с соседом, вам, возможно, придется уведомить его за два месяца. У них есть 14 дней, чтобы либо дать согласие, либо отказаться. Стена для вечеринок — это та, которая образует структуру обоих ваших владений, но также может быть садовой стеной, которая разделяет ваши участки.

Может ли мой сосед остановить или возразить против строительства моей пристройки в соответствии с Разрешенными правами на разработку?

(Изображение предоставлено Future)

Нет, но в ваших интересах поддерживать с ними хорошие отношения, поэтому стоит учитывать их мнение при планировании нового расширения.

Если вы идете по маршруту Схемы консультаций с соседями для большей пристройки в рамках Разрешенной застройки, у ваших соседей есть возможность представить обоснованные возражения.

Связанный:  Посмотрите, как пристройка преобразила этот семейный дом в Бристоле

Могу ли я построить пристройку самостоятельно?

Да. Если у вас есть время, силы и талант к самоделке, это способ сократить расходы и может быть достаточно простым для любителя, если это простой дизайн.

Крис Томпсон, построивший собственную двухэтажную пристройку , , говорит: «Важно быть честным в отношении своих технических способностей и выносливости».

Сделав это сам, его проект стоил 20% от цены строителя, которую он получил в начале. Однако он предупреждает: «Не делайте этого, если ваша единственная мотивация — деньги. Это большой проект, и если вы потеряете энтузиазм, он рухнет. Вы станете еще одним самодельщиком с наполовину законченным проектом. Желание принять вызов и азарт его выполнения — вот что поддерживает вас, когда холодно и дела идут дольше, чем вы рассчитывали». проект защищен Разрешенными правами на разработку). Вам также нужно будет провести исследование лучших материалов для работы, что является более техническим, чем вы думаете.

Например, черепица отличается в зависимости от уклона крыши. Обращение к производителям и чтение литературы, которую они вам присылают, потребуют времени в дополнение к часам, которые вы тратите на работу.

Вы всегда можете выбрать и смешать подход, выполнив неквалифицированную работу самостоятельно, например, расчистив участок и выкопав фундамент, прежде чем передать профессионалам работу по дренажу и строительству.

Крис проявил гибкий подход к своей сборке: «Я действительно задавался вопросом, будет ли моя кирпичная кладка в порядке. Я объяснил, что должен попробовать, и если на следующий день он будет выглядеть хламом, он легко снова рухнет до того, как цемент затвердеет. Если бы мне действительно было нужно, я мог бы вместо этого заплатить каменщику, чтобы сделать эту часть.

Если вы решите доверить это профессионалам, Федерация мастеров-строителей (откроется в новой вкладке) — лучшее место, где можно начать поиск строителя. Они проходят профессиональную проверку и могут воспользоваться бесплатной услугой разрешения споров, если что-то пойдет не так.



(Изображение предоставлено Alamy)

Должен ли я нанимать архитектора?

Крис, спроектировавший и построивший собственную двухэтажную пристройку, говорит: «Это обыденно, но нет причин использовать ее, если вы можете сделать план самостоятельно».

Для начала вы должны знать, чего хотите, и это должно быть просто по стилю и требованиям планирования. Вы должны иметь возможность видеть планы из последних местных заявок на планирование на веб-сайте вашего совета, что даст вам идеи и, возможно, шаблон для подражания.

Вам также потребуется создать очень подробные технические чертежи, чтобы ваш строитель мог следовать им и представить на утверждение строительных норм. Это включает в себя математические расчеты, показывающие структурную целостность предлагаемого вами расширения. А также соображения пожарной безопасности, энергоэффективности, гидроизоляции и вентиляции.

«Эти рисунки более требовательны, — говорит Крис, который сделал это сам. «Но все строительные нормы и правила доступны в Интернете. Это не ракетостроение, но требует определенного применения и понимания.»

Если у вас есть время, вы также можете взять на себя обязанности архитектора по управлению проектами. поставка материалов и решение вопросов в процессе работы.

Золотая середина — сделать планы своими руками, но проверить их у инженера-строителя. Вы можете воспользоваться онлайн-сервисом рисования плана или обратиться в строительную фирму, которая предлагает услугу «проектирование и строительство».

Подойдите к «дизайну» так же, как если бы вы нанимали архитектора, и убедитесь, что он покрывается страхованием профессиональной ответственности. Это защитит вас в случае ошибок. Попросите посмотреть примеры работ и получить рекомендации от предыдущих клиентов.

(Изображение предоставлено: Future)

Связанные:  До и после: умная пристройка превращает узкую кухню в классное современное семейное пространство

Каковы этапы строительства пристройки?

1. Подготовьте территорию

Начните с обеспечения надлежащего доступа к участку и защиты помещений, которые будут заселены во время проекта, и при необходимости создайте альтернативное расположение кухни/ванной комнаты.

2. Начните земляные работы

(Изображение предоставлено Alamy)

Затем снесите все ненужные строения и расчистите место для строительства. Назначьте и очистите места, которые будут использоваться для хранения материалов или верхнего слоя почвы. Установите овраги и/или отстойники для управления поверхностными водами.

3. Заложить фундамент

(Изображение предоставлено Alamy)

Выкопать и разметить фундамент. Проложите и подсоедините дренажи. Нанесите влагостойкий курс. Уложите твердый сердечник, песок, влагостойкую мембрану, изоляцию и бетон, чтобы сформировать базовый пол.

4. Начать сборку

(Изображение предоставлено Future PLC /Tony Timmington)

На этом этапе стены могут быть подняты (обычно из газоблоков с наружной обшивкой из кирпича, если только вы не выбираете облицовку или нечто более необычное). Подоконники и перемычки можно вставлять по мере подъема стен. Балки верхнего этажа должны быть установлены, если будет больше одного этажа.

5. Добавьте крышу

(Изображение предоставлено Alamy)

Сначала добавьте фермы и фронтонные стены, чтобы сформировать каркас. Добавьте вентиляционные отверстия, валяние и рейки, затем выложите все это плиткой. Добавьте водосточные желоба, водосточные трубы и оклад.

6. Завершите обшивку

(Изображение предоставлено Alamy)

Теперь вы можете установить оконные и дверные блоки и изменить существующее внутреннее пространство, пробив его в новую часть дома.

7. Внутренняя отделка

(Изображение предоставлено Alamy)

На этом последнем этапе вы должны уложить изоляцию пола вместе с любыми трубами напольного отопления, если это необходимо. Залейте бетонную стяжку, чтобы сформировать черновой пол. Завершите электрику, сантехнику и штукатурку. Наконец, положите пол, установите шкафы, столярные изделия и бытовую технику и украсьте пространство.

Мы надеемся, что наш гид вселил в вас уверенность, чтобы начать свой проект.
