Установка розетки в бетонную стену

Установка розетки в бетонную стену — это довольно сложный, трудоёмкий процесс, состоящий из нескольких основных этапов, которые требуют определенных навыков в обращении с инструментом, материалами и оборудованием.

В этой статье, я постараюсь достаточно подробно, доступным языком, с большим количеством фотографий (насколько это позволяет формат статьи) показать, как установить розетку в бетонной стене самому, описать всю последовательность действий.

Установка розетки в бетоную стену состоит из следующих этапов:



1. Разметка

2. Монтаж отверстий в бетонной стене

3. Монтаж электропроводки

4. Установка подрозетников

   4.1. Подготовка подрозетников

   4.2. Креление подрозетников в бетонной стене

5. Отделка стен

6. Установка розеток

Итак, начнем с самого начала:

1. Разметка

В первую очередь, на бетонной стене отмечаем центр расположения розетки. Если предполагается установить блок розеток, состоящий из нескольких штук, то необходимо отметить все их центры. Для этого достаточно нанести положение центра первого механизма, после чего откладывать от него по 71мм (стандартное межосевое расстояние у подрозетников) в нужную сторону, до каждого из следующих центров.

2. Монтаж отверстиий в бетонной стене

Следующим шагом необходимо сделать отверстие в бетонной стене, для дальнейшей установки подрозетника и монтажа розетки. Этот этап довольно сложный и для его выполнения потребуется перфоратор и специальная коронка.

Достаточно подробно монтаж отверстия в бетоне для установки розетки или выключателя, описан в статье «Отверстия в бетоне для подрозетника». Обязательно ознакомьтесь с ней, ссылка откроется в новом окне.

3. Монтаж электропроводки

После того как готовы все отверстия в бетоне для подрозетников, а также сделаны все необходимые штробы к ним, выполняется электропроводка, т. е. прокидывается к розеткам питающие провода. Идеальный вариант, это когда к каждой из розеток подходит свой электрокабель.

4. Установка подрозетников

Этот этап, я опишу особенно подробно потому, что от качества установки подрозетника в бетонную стену, зависит не только надежность, долговечность и удобство монтажа розетки, но и ваша безопасность.

4.1. Подготовка подрозетников

В зависимости от количества розеток, которых вы хотите установить в бетонной стене, собирается соответствующий блок подрозетников. В нашем примере, мы будем устанавливать блок из двух розеток, поэтому соединяем два подрозетника в месте.



Вырезаем заглушки, в местах, предназначенных для ввода кабеля.





Удаляем все лишние соединительные элементы, которые мешают установке.





После чего примеряем подрозетник, помещая его в подготовленные ранее отверстия в бетоне. Переходите к следующему этапу только убедившись, что подрозетник правильно встает в посадочных местах, т. е. он не должен торчать, выпирать, быть наклоненым и т.п.





4.2. Крепление подрозетников в бетонной стене

Для того, чтобы надежно зафиксировать подрозетник в бетонной стене, необходимо последовательно выполнить ряд действий. В первую очередь отверстия необходимо обеспылить и загрунтовать, используя специализированную грунтовку. Это гарантирует надежность и долговечность установки подрозетника.

    Далее, после высыхания грунтовки, разводим штукатурную или шпаклевочную смесь на гипсовой основе и наносим внутрь отверстий в бетоне, как показано на изображении ниже. Можно использовать и простой алебастр, главное работать быстро, так как чистый гипс имеет короткое время схватывания. В случаях, когда устанавливается небольшое количество подрозетников, это даже преимущество.





После чего, «вдавливаем» подрозетники с уже просунутыми в них проводами в раствор. Важно устанавливать их строго горизонтально, для этого удобно ориентироваться на отметки горизонтальной оси, которые мы наносили при разметке. Так же следите, чтобы установочные коробки не выпирали, были установлены заподлицо со стеной. Должно получится примерно так, как показано на изображении ниже. При этом гипсовую смесь, коротая попала внутрь подрозетников, удобнее убирать после того, как она отвердеет и на данном этапе лучше не трогать.





5. Отделка стен

Когда смесь «схватится» и подрозетники будут надежно зафиксированы. Можно переходить к отделочным работам. Если сразу замазать штукатурным раствором штробы, отверстия и т.п. вокруг установочных коробок, можно сбить ранее установленное точное их положение, поэтому я советую сначала дождаться фиксации подрозетников.

Здесь коротко пройдемся по основным, наиболее часто выполняемым, этапам отделки стен после установки розеток в бетонной стене.

В первую очередь они грунтуются, а затем штукатуркой замазываются и выравниваются крупные провалы, сколы, отверстия, а также более тщательно обмазываются подрозетники.



После высыхания стены шпаклюются, затем зашкуриваются, до образования ровной плоскости бетонной стены вокруг установленных подрозетников.





И наконец, после последнего слоя грунтовки можно переходить к финишной отделке. В нашем случае были наклеены фотообои.





6. Установка розеток

Когда все отделочные работы закончены, можно приступать к непосредственной установке механизмов встраиваемой розетки.

Обязательно убедитесь в отсутствии напряжения в месте установки. Лучше выключить подачу электрического тока в учетно-распределительном щите, отключив соответствующие автоматы защиты.

 В зависимости от типа выбранных розеток, винтовые там или пружинные клеммы, выполняется соответственное подключение. Довольно подробно мы уже рассматривали оба эти варианта подключения розеток в наших статьях. Ознакомится с ними вы можете перейдя по ссылкам, материалы откроются в новом окне.

В нашем случае, в качестве примера,

установим в бетонную стену розетки ABB Busch Jaeger серии basic 55 с пружинными клеммами.

Для этого, в первую очередь, подготавливаем провода. Снимаем внешнюю защитную оплетку питающего кабеля.





Зачищаем концы жил проводов примерно на 10-12мм и выставляем их как показано на изображении ниже.



Вставляем жилы проводов в соответствующие клеммы механизма розеток.

Желто-зеленый провод заземления в центральную клемму, а оставшиеся голубой-нулевой и белый-фазный провода в левую и правую.





После подключения проводов вставляем строго горизонтально, по уровню, механизм розетки в подрозетник и фиксируем там с помощью саморезов.





Осталось установить рамку и лицевые панели розеток, после чего установка розеток в бетонную стену завершена. Теперь можно включить подачу электричества и проверить их работоспособность.



Данная инструкция в полной мере подходит как для простого переноса нескольких розеток на бетонную стену, например на кухонном фартуке или в комнате, так и при монтаже электрики во время полного, капитального ремонта квартиры, с заменой всей проводки.

Если у вас остались вопросы о том как установить розетку в бетонной стене или вы столкнулись со сложностью, не описанной в данной статье обязательно оставляйте вопросы и мнения в комментариях, ответим всем!

Установка розетки в бетонную стену

Содержание:

Что нужно знать до начала работ?

До начала работ нужно знать 2 вещи: чем сверлить, и как просверлить дырку так, чтобы не покалечить себя или окружающих. О технике безопасности мы поговорим более подробно ниже, а сейчас остановимся на инструменте. Тут вариантов много. Все зависит от того, из чего у вас сделаны стены. Если это стены толщиной не более 30 см, то за глаза хватит обычной дрели или перфоратора. А если отверстие нужно пробить на внутренней не несущей стене (например, между ванной и кухней), то можно обойтись и без нее.

Если стены потолще 30 см и из бетонного монолита или силикатного кирпича, то тут нужен инструмент посерьезнее. Для этой цели вполне подойдет перфоратор на 1 кВт и комплект алмазных или победитовых насадок. Дело будет долгое, муторное и грязное, но вполне себе осуществимое. Ну а если все совсем печально и нужно пробурить очень твердый бетон или железобетон, то нужна установка для бурения, называющаяся мотобур. Мощность у него 5-8 кВт и этот станок для бурения отверстий в бетоне  пробивает все.

Важно: Но есть нюанс, его нельзя подключить к бытовой одно или двухфазной сети, а если попытаться, то проводка не выдержит и расплавится. Ну или сразу пробки выбьет. В быту мотобур не применяется. Такой знатный инструмент требует сеть в 380 вольт. Впрочем, на промышленных объектах (где его чаще всего и используют) такие розетки имеются в избытке поэтому эксплуатация не составит труда.

Технические требования к установке розеток и выключателей в квартире

Для управления освещением используются выключатели и розетки. Элементы электрической сети нуждаются в правильной установке. Для этого существует комплекс требований, включающий в себя основные моменты, которые обязательно учитываются при монтаже. При этом требования имеют общий характер, а правила необходимы для обеспечения безопасности.

Рекомендованная высота установки выключателей при этом составляет 90 см от уровня пола. Такое размещение делает незаметными элементы электрической цепи в общем интерьере помещения. Удобство использования также является преимуществом расположения выключателей. Расстояние от края двери до выключателя должно составлять не менее 10 см.

Ранее элементы электрической сети монтировались согласно правилам советского стандарта. При этом ыключатели располаются на высоте 160 см, что часто вызывает неудобства. Правила оптимальны для жилых помещений. В производственных цехах, общественных местах и других подобных областях используются несколько иные основы при монтаже выключателей и розеток.

Инструмент для сверления отверстий

Прорубать или проломить при помощи молотка или зубила считается обычным делом. В зачистке мягких или твердых материалов используется стамеска. Чтобы правильно просверлить отверстие под розетку в мягком материале, достаточно будет воспользоваться обычной дрелью. Если не имеете дело с деревом, выбирайте сверло для бетона для всех материалов, которые будут обрабатываться.

Любые стройматериалы всегда содержат песок. А это абразив, который используется в целях обработки металлов. Соответственно, обычные сверла не пригодятся. Для этой работы подходят специальные сверла, покрытые сплавом химических элементов (кобальт, карбид вольфрама).

Сами сверла по идее не всегда справляются с поставленной задачей. Для более эффективной работы используются коронки в виде цилиндров. Наилучшими вариантами считаются насадки, покрытые алмазной пылью. Они могут работать в ударном режиме перфоратора. Если просверлить обычной дрелью не получается, с отверстием под розетку в бетоне вполне справится бур (его можно применять для бетона в оконно-дверных проемах).

Разновидности отверстий под приборы подключения

Тут все зависит от того что именно будет устанавливаться. Если обычная розетка, то делают круглое отверстие. Его сделать проще всего потому что нужна одна операция – установил дрель с коронкой по бетону, просверлил и все. Быстро, удобно, технологично и минимум пыли. Если же нужно сделать утопленную розетку, то придется повозиться и сделать квадратное углубление поверх круглого. Это будет выглядеть гораздо эстетичнее. А если нужно установить блок из нескольких розеток или вмонтировать оборудование (usb-розетки, и т.д), то проще вырезать прямоугольное углубление в стене болгаркой. Или, например, если нет никакого инструмента. Кроме болгарки.

Строго говоря форма отверстия не настолько важна. Главное, чтобы в отверстие в бетоне по розетку вписывался диаметр 72 миллиметра (размер стакана подрозетника). Лишнее пространство можно потом замазать гипсом, алебастром, шпатлевкой или на худой конец цементом.

Еще есть нюанс, касающийся материала стен. Если это дерево, гипсокартон то все замечательно. Можно сверлить отверстия любой формы и размера. Если шлакоблок, то тоже все хорошо. С бетоном или кирпичом придется повозиться. А вот если кафель плохо переносит вибрацию и имеет свойство раскалываться. Самым оптимальным выходом будет алмазная резка коронкой.

Разметка стены

Высота установки выключателей и розеток

Принимать решение о том, где и как установить розетку в стену из бетона, нужно с учетом следующих факторов:

• Места расположения ранее проложенных линий. Их можно использовать для подключения, но при этом не повредить во время сверления.
• Расстановка мебели, а также возможные перспективы ее перемещения или добавления новых предметов интерьера. Нужно предусмотреть, чтобы точки не закрывались крупными объектами.
• Высота. В соответствии с требованиями СНиП розетки разрешается устанавливать на расстоянии 20-120 см от пола. Данное положение основано на требованиях безопасности.

После определения мест расположения приборов необходимо нанести на стены метки, по которым будет выполняться бурение.

Предварительная разметка стены для установки розеток

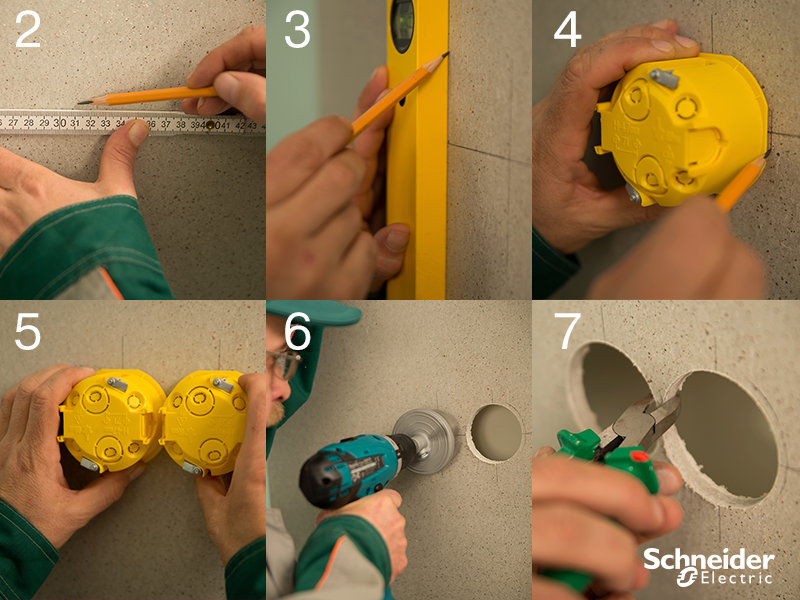

Разметка под блок из нескольких розеток делается в такой последовательности:

1. Намечается центр изделия, которое будет посередине.
2. По этой точке проводится ровная горизонтальная линия, параллельная полу.
3. От контрольной точки в обе стороны отмеряется по 71 мм, что соответствует габаритам монтажных коробок.

Чтобы отметки не стерлись в процессе дальнейших действий, их следует продублировать керном и пометить крестиками.

Как сделать отверстия под розетки в бетоне и кирпиче

Работу начинают со сборки коронки. Для этого сверло вставляют и фиксируют в патроне электроинструмента, а к резьбе вала крепят режущий элемент. Комплектующие должны быть плотно пригнаны друг к другу и не болтаться. Сверление выполняют перфоратором или ударной дрелью. Для защиты от пыли необходимо использовать очки и респиратор.

На бетонном или кирпичном основании размечают места расположения подрозетников. Для этого проводят 2 перпендикулярные линии так, чтобы точка пересечения совместилась с центром будущей полости и стала ориентиром для размещения коронки.

С помощью стандартного сверла здесь проделывают канал, после чего в него вставляют алмазную или твердосплавную фрезу и высверливают полость до конца.

Затем дрель вынимают и выламывают просверленную часть. Если материал имеет большую плотность, по периметру канала перфоратором высверливают небольшие отверстия с шагом в 5-10 мм. В ходе работ необходимо следить за состоянием коронки и давать ей остывать.

Сверление отверстий в бетоне при помощи перфоратора

Есть несколько способов как просверлить отверстие в стене под розетку при помощи перфоратора. Выбор зависит от плотности бетона и наличия некоторых инструментальных приспособлений. Начнем с самых простых и легких и закончим самыми долгими и трудоемкими.

Сверление отверстий при помощи коронки для подрозетников

Если вы не знаете, чем просверлить отверстие под розетку в стене, то просто спросите в магазине коронку для подрозетников. Это совсем нехитрое устройство, которое в значительной степени облегчает эту трудоемкую работу.
Коронки для сверления отверстий под розетку

Коронка для подрозетников состоит из четырех элементов. Первое это основа. Она представляет собой штырь для крепления в перфораторе, с фланцем для накручивания коронки. Коронка представляет собой кусок трубы диаметром от 68 до 80 мм.

На ее концах, с одной стороны имеется резьба для крепления с основой, а на другом конце -твердосплавные режущие элементы. В некоторых коронках эти режущие элементы имеют алмазное напыление, которое увеличивает их срок службы. Третьим элементом является сверло, которое так же закрепляется в основе при помощи четвертого элемента – винта. Назначение сверла: центровка коронки.
Коронка для сверления бетона под розетку

Цена такой коронки находится во вполне разумных пределах. Поэтому, если вы затеяли ремонт с переносом электрических точек, очень советуем вам такую купить. Она всегда пригодится в хозяйстве.

Сверление отверстий при помощи коронки и сверла

Используя коронку, вы получите необходимое отверстие. Но далеко не всегда это будет сделать так просто. Дело в том, что с кирпичом и некоторыми видами бетона, такая коронка справляется весьма неплохо. Но иногда она бессильна. И тогда приходится изобретать другой способ, кaк прaвильно просверлить отверстие под розетки.

Итак:

• Если коронка плохо, или вообще не справляется с вашим бетоном, то вам придётся использовать немного другой способ. Разберем его по этапам.
• Прежде всего, как и в первом варианте, находим центр нашей будущей розетки. Затем просверливаем отверстие для центровочного сверла. Берем коронку и пробуем с ее помощью высверлить отверстие.
  Коронка оставляет след на стене
• Это у нас не получилось. Но на стене остались явные следы нашего будущего отверстия. Они-то нам и нужны. Теперь, используя обычное сверло по бетону, по краям будущего отверстия своими руками делам несколько отверстий. Чем больше их число, тем легче нам затем будет, поэтому сделайте в около 20 таких отверстий.
  Теперь вновь одеваем на перфоратор нашу коронку, и, уже используя ее, вновь делаем отверстие под подрозетник. Дело должно пойти намного быстрее.

Обратите внимание! Если вы поленились и сделали небольшое число отверстий сверлом, то при работе коронкой вполне возможны толчки. Поэтому держите перфоратор крепче.

Сверление отверстий перфоратором без коронки

Но иногда может получиться так, что коронки нет, а отверстие необходимо прямо сейчас. Поэтому вы должны знать, как просверлить отверстие под розетку в бетоне без коронки.

В этом случае мы будем использовать обычное сверло и зубило, или соответствующую насадку на перфоратор, если он имеет функцию работы отбойного молотка.

• Для использования данного метода, нам необходимо очертить нашу будущую розетку. Сделать это можно методом прикладывания подрозетника, либо используя веревку и карандаш.
• Затем по контуру будущего отверстия, как и в варианте, описанном выше, делаем много небольших отверстий. В этом случае желательно, чтобы этих отверстий было больше чем 20 штук.
  Делаем от 10 до 20 отверстий по контуру будущего отверстия
• Затем используя зубило или соответствующую насадку перфоратора, начинаем выбивать остатки бетона между отверстиями, оставленные сверлом. Процесс это длительный и трудоемкий, но более лёгких вариантов просто нет.

Отверстие под розетку при помощи болгарки

Иногда может получиться так, что перфоратора под рукой нет, а отверстие под розетку сделать необходимо. В этом случае можно использовать болгарку. Конечно, это далеко не лучший вариант, но, в крайнем случае, вполне применим.

Отверстие под розетку выполненное болгаркой

Итак:

• Для использования этого варианта, вам, прежде всего, необходимо обрисовать контур будущей розетки. Для этого можно использовать обычный карандаш.
• Следующим шагом является подготовка к работе болгаркой по бетону. Инструкция советует надеть очки, респиратор или хотя бы марлевую повязку. Голову также лучше защитить головным убором.
• После этого болгаркой, с кругом по бетону соответствующего диаметра, делаем надрезы в крайних точках будущего отверстия. Надрезы должны иметь соответствующую глубину. Минимальное число надрезов для получения квадрата — четыре, но можно сделать и более приближенную к кругу фигуру.

Обратите внимание! При выполнении работ, ни в коем случае нельзя изменять положение болгарки относительно стены. Это может привести к поломке диска и разлету осколков. Это, в свою очередь, может привести к весьма плачевным травмам.

• После этого, используя обычное зубило и молоток, начинаем выбивать бетон в центре надрезов. Труд это кропотливый, но других вариантов нет.

Особенности монтажа в высокопрочном бетоне с арматурой

Пробивка отверстия в стене при помощи установки алмазного бурения

Если розетки будут устанавливаться в панели из высококачественного железобетона, следует использовать специальное оборудование — установку алмазного бурения. Причина заключается в том, что бур перфоратора бессилен против арматуры, а сверла по металлу тупятся о бетон. Выходом может стать болгарка с алмазным диском, который одинаково эффективно пилит оба этих материала. После выполнения прорезей бетон разбивается, арматура спиливается.

Отверстия с помощью болгарки УШМ

Этот метод самый быстрый, но очень пыльный. Тем не менее, часто подрозетники глубокие по бетону устанавливают именно так. Процесс прост: на стене рисуют квадрат (размера, оптимального, чтобы в него поместился подрозетник нужного диаметра) и делят его на 4 части, потом болгаркой прорезают по линиям. Далее выбиваются квадратики и выполняется отверстие таким образом.

Общие сведения о монтажных коробках: размеры и виды подрозетников

Монтажная коробка или стакан для розетки – специальный короб, который используется при организации электрической проводки в помещении. Он необходим для безопасной установки таких компонентов системы, как:

• розетки штепсельного типа;

Подрозетники монтируются в стену, и затем внутри них устанавливаются розетки и выключатели

• выключатели;
• регуляторы и панели управления для настройки электрических приборов;
• клеммные колодки;
• диммеры, контролирующие интенсивность света.

При условии соблюдения технологии и правильного подбора размеров, подрозетники в стенах обеспечат защиту пользователей от поражения электрическим током.

Какими бывают подрозетники: виды и классификация изделий

Для изготовления стаканов под розетки применяется пластик, а также металл и древесина. Каждый материал имеет свои особенности. Деревянные коробки пригодны только для открытого монтажа проводки, поэтому они не так популярны, как пластиковые. Металлические изделия практически не используются, поскольку нередко провоцируют короткое замыкание. Сфера их применения распространяется на деревянные дома.

Оптимальным вариантом считается пластик. Для изготовления таких стаканов применяется негорючий материал. Производители пластиковых изделий подгоняют размеры подрозетников под гипсокартон и стенные конструкции из дерева, бетона и других материалов.

Металлические подрозетники используются только для деревянных стен

Стаканы из пластика подходят для монтажа розеток на поверхностях с различными видами отделки:

• ДВП;
• фанера;
• ДСП;
• вагонка.

Важно! Независимо от типа помещения, проводка должна прокладываться в соответствии с установленными правилами и нормативами. Благодаря этому подключение и последующая эксплуатация электрических приборов будут удобными и безопасными.

По форме и типу конструкции монтажные коробки бывают:

1. Круглыми – изделия универсального назначения, самые востребованные.
2. Квадратными – отличаются большей вместительностью.
3. Овальными – предназначены для установки 2-х розеток или конструкции «розетка-выключатель».
4. Составными – блоки, позволяющие объединить в одной конструкции несколько подрозетников (от 2 шт.).

Несмотря на различия в конфигурации, все конструкции внешне похожи на стакан. Для фиксации изделий в стене применяется алебастр или строительный гипс.

Квадратный подрозетник имеет более вместительное внутреннее пространство

В продаже встречаются модели с дополнительным крепежом и без него. Выбор зависит от материала поверхности. Бетон – плотный и прочный материал. Изделия в нем надежно фиксируются без дополнительного крепежа. Достаточно лишь подобрать подходящий размер коронки для подрозетника в бетоне, выполнить отверстие и установить изделие в соответствии с технологией. Если же стены в помещении мягкие, пустотелые, лучше брать коробки с крепежными планками. За счет них розетка будет надежно зафиксирована в отверстии.

Подрозетники отличаются друг от друга дизайном и цветовым решением. Как правило, этот фактор важен для накладных изделий, которые устанавливаются в плинтус. Ведь они являются частью интерьера. Однако внешнее оформление никак не сказывается на их функциональности.

Какие параметры имеет подрозетник: диаметр и общие габариты

Пластиковые стаканы чаще всего изготавливаются из полиамида, поливинилхлорида (ПВХ) или полипропилена. Размер подрозетника для розетки, точнее его параметры, зависят от формы конструкции.

Стаканы для розеток изготавливаются из специального негорючего пластика

Для круглых изделий основными параметрами являются диаметр и глубина. Данные о размерах обычно указаны на самих стаканах. Диаметр обозначается буквой «D», причем измеряется как внешний, так и внутренний показатели:

1. Внешний – максимальный диаметр, определяющий размер внешней части самого подрозетника. Он служит ориентиром при подборе диаметра коронки под розетку.
2. Внутренний – диаметр, определяющий максимально возможные размеры устройства, которое может быть установлено в коробку.

Самыми востребованными являются подрозетники с таким диаметром: 75, 70, 68, 65, 64 и 60 мм.

Важно! Чтобы качественно и надежно установить выключатель или розетку, нужно подбирать эти механизмы так, чтобы их размер совпадал с внутренним диаметром монтажной коробки.

Глубина подрозетника обозначается буквой «H». Как и в случае с диаметром, стакан имеет два показателя:

1. Установочная глубина – показывает глубину отверстия, необходимую для нормальной установки подрозетника в стене.
2. Внутренняя глубина – определяет глубину короба с внутренней стороны. Это пространство используется для монтажа розетки. Здесь же располагается запас проводов.

Стандартные размеры круглого подрозетника

Чаще всего этот параметр составляет 62, 60, 45, 42 или 40 мм. Встречаются и более глубокие стаканы величиной до 80 мм. Этот вариант используется, если в проводке отсутствуют распаечные коробки. Увеличенная глубина позволяет установить клеммные колодки.

Если предполагается монтаж овальных коробок или составных блоков, учитывается еще и межцентровое или крепежное расстояние. Этот параметр показывает, на какой дистанции друг от друга находятся центры осей (отверстий). Благодаря этому можно добиться оптимального расстояния между розетками. Согласно стандарту, оно составляет 71 мм. Однако этот показатель может варьироваться в обе стороны, поскольку производители иногда отклоняются от общепринятых параметров.

У квадратных коробок габариты определяются по следующим параметрам:

1. Высота.
2. Ширина.
3. Глубина.
4. Межцентровое расстояние.

В качестве примера возьмем стакан с размерами 68х68х43. Габариты подрозетника 68х68 говорят о том, что и ширина, и высота квадратного изделия составляет 68 мм. Глубина монтажной коробки – 43 мм.

Стандартные габариты квадратного подрозетника составляют 68х68х43 мм

Стандартные размеры подрозетников и вариации от разных производителей

Изделия стандартного размера имеют диаметр 68 мм. Их глубина равна 45 мм. С учетом этих параметров разметка под установку стаканов наносится так, чтобы между крепежными центрами получился строго 71 мм. В соответствии с этим подбираются и размеры коронки для подрозетника.

Обратите внимание!Под стандартными габаритами подразумеваются внешние размеры изделия. Внутреннее сечение таких коробок соответствует 65 мм, а их глубина составляет 40 мм.

Размеры стаканов у разных производителей могут варьироваться. Чтобы избежать несоответствия, желательно использовать монтажные коробки и электрику от одной марки.

У подрозетников Legrand внешняя кромка может достигать 70 мм, а глубина равна 65 мм. Эти изделия считаются гигантами. Хотя производитель предлагает сразу несколько вариантов, включая коробки, диаметр которых равен 68 мм, а глубина может составлять 60 или 40 мм.

Некоторые производители отходят от общепринятых размеров и выпускают стаканы нестандратных габаритов

Стаканы от отечественного производителя Hegel тоже имеют глубину 60 мм при стандартном диаметре 68. Эти коробки предназначены для установки диммеров со сложной конструкцией и переключателей.

У подрозетников Шнайдер есть четко обозначенный стандарт – 65х45 мм. Эти изделия производятся на территории России и пользуются высоким спросом у покупателей.

Что касается глубины встречающихся в продаже изделий, то она варьируется в пределах 40-60 мм. Этот параметр подбирается с учетом размеров фурнитуры, которая будет устанавливаться. В магазинах можно встретить и углубленные варианты – 75-80 мм.

Бывают и более мелкие стаканы. Их глубина не превышает 25 мм. Такие коробки используются в тех случаях, когда требуется организовать две точки питания в тонкой перегородке и установить розетки с обеих сторон стены. Подобный вариант монтажа не позволит использовать элементы стандартной величины, поскольку они не войдут полностью в перегородку и будут выступать над ее плоскостью.

У квадратных изделий также имеется свой стандарт. Их величина составляет 70х70 мм. В качестве редких исключений можно встретить квадратные стаканы размером 60х60 мм.

Увеличенная глубина подрозетников может достигать 80 мм

Правила безопасности

В первую очередь стоит знать, что бетонная пыль (как и асбестовая) очень вредна для органов дыхания. Если сверлить без средств индивидуальной защиты, то можно заработать респираторные заболевания причем в весьма тяжелой форме. Защита нужна и для глаз, так как пыль попадая под конъюнктиву и на роговицу вызывает очень болезненные воспаления, после которых запросто можно лишиться зрения. Поэтому при работе обязательно не забывайте использовать очки, респиратор, спецодежду и по возможности каску. Также стоит приобрести защитный экран для лица. Штука очень удобная, причем его можно использовать вместе с очками, и достаточно крепкая чтобы ничего лишнего не прилетело.

При осуществлении такого рода работ согласно правил техники безопасности в радиусе 2.5 метров от объекта не должно быть посторонних лиц без средств индивидуальной защиты. Также для работы на высоте более 1.5 метров с перфоратором необходимо прочное основание — леса или козлы. Стремянка или лестница не вариант.  Перед тем как приступить к работе внимательно изучите схему электрических и газовых коммуникаций. Особое внимание уделите моменту, есть  ли в стене арматура. Для того чтобы удостовериться наверняка, «прозвоните» стену. Однако ни один прибор не дает стопроцентной гарантии что в стене нет проводов, особенно под декоративной отделкой. Поэтому если не уверены — не бурите.

Важно: В блочных домах строители часто пускают проводку именно по швам и стыкам, поэтому сверление в этих местах крайне нежелательно и опасно. При сверлении обязательно используйте вторую ручку, перчатки из диэлектрика и удобную обувь на резиновой подошве. Обороты увеличивайте плавно, без рывков, тогда вы сразу почувствуете, что напоролись на что-то и сумеете вовремя остановиться прежде чем рассечете провод и получите удар током.

Важные правила

При работе электроинструментом по бетону важно знать, какие действия запрещены:

Проводить алмазное сверление областей бетонной стены возле швов – там чаще всего и расположены системы коммуникаций. Делать отверстия в несущих стенах – это запрещено нормами СНиП.

Вывод новых точек электропитания стандартизирован и проводится по таким правилам:

В жилых комнатах розетки по системе «евростандарт» устанавливают на высоте 30 см от пола. На кухне над рабочей поверхностью стандарт высоты – 120 см. В ванной комнате розетку для стиральной машины монтируют не ниже 100 см от пола.

Замеры высоты проводят от чистого пола: при установке стяжки и ламината (паркетной доски, линолеума) к параметрам добавляют от 5 до 7 см дополнительно.

После сверления отверстия и установки в него подрозетника требуется дополнительно проштробить бетон, чтобы завести к розетке провод. Для штробы используют либо молоток, зубило, стамеску, либо перфоратор.

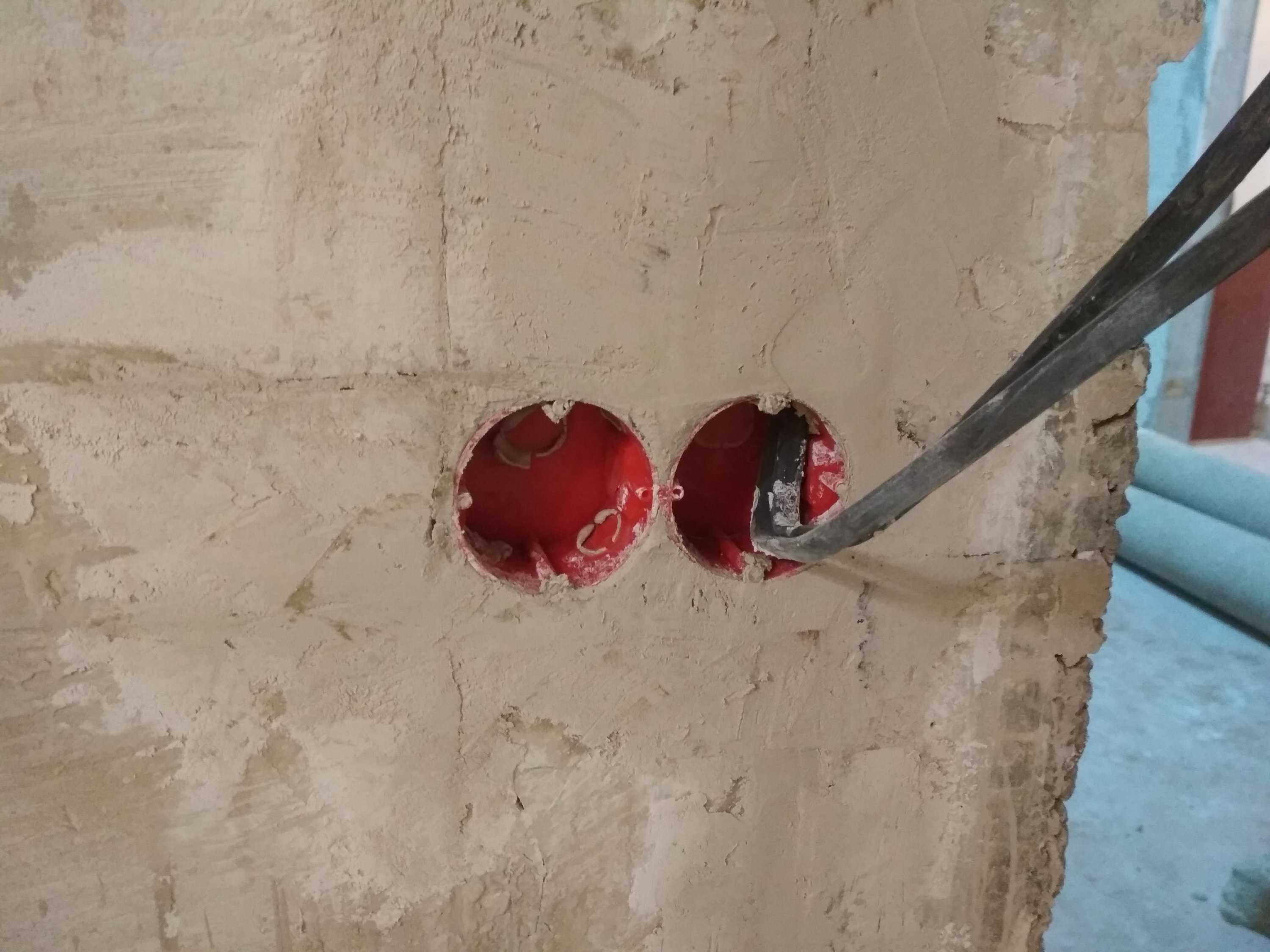

При установке двойного подрозетника или двух розеток рядом друг с другом порядок действий не отличается от подготовки стены к монтажу одного изделия. Первый нюанс возникает на этапе разметки, когда центры обоих отверстий рисуют на одинаковом уровне, строго параллельно полу.

Затем оба отверстия объединяют, чтобы между двумя подрозетниками вместился стыкующий соединитель. Рекомендуют выполнять эту работу угловой шлифовальной машиной.

Нюансы и рекомендации

Работа по высверливанию места для подрозетника пройдёт без лишних хлопот, если прислушаться к таким советам экспертов:

Перед началом сверления рабочую поверхность сбрызгивают водой: так образуется меньше вредной пыли. Разметку для последующего сверления делают не только на глаз, но и путём обведения карандашом приложенного к стене подрозетника. При сборке коронки внимание уделяют центровке сверла: от точности установки зависит итоговый результат работы. Глубину отверстия делают равной или большей, чем параметры монтажной коробки. Если нет коронки, достаточно победитового сверла для ударного перфоратора. Однако остатки бетона всё равно придётся выскабливать из стены с помощью насадки на инструмент в форме пики либо ручным методом. Пробивать бетон вглубь как можно дальше не стоит. Сделав несколько сверлений, останавливаются и рукой в защитной перчатке вычищают отверстие от пыли и щебня. Затем работу продолжают. Неаккуратно выполненные выбоины не считаются дефектом: при дальнейшей отделке все недостатки маскируются шпатлёвкой. В домах советской постройки даже алмазные коронки могут не справиться с бетонными перекрытиями. В этом случае используют промышленный мотобур. Подрозетник фиксируется в стене гипсовым или алебастровым раствором.

Таким образом, сверление отверстий на поверхности из бетона проводят двумя способами: с помощью перфоратора или болгаркой. Окончательный вид отверстие приобретает после обработки молотком и зубилом.

Процесс вывода новой точки нельзя назвать слишком сложным, но важно соблюдать правила безопасности и учитывать рекомендации экспертов. В этом случае готовый результат будет радовать и станет надёжной основой для будущей розетки.

Предыдущая

РазноеЭлектрическая энергия: что это такое, формулы, единица измерения

Следующая

РазноеОсциллограмма что это такое?

Установка розетки в бетонную стену



Правильная установка розетки в бетонную стену производится в несколько этапов, самый сложный из которых – вырезание в стене отверстия, куда будет крепиться устройство. Если у вас есть необходимые инструменты, опыт или хотя бы большое желание сделать все своими руками, то эта задача будет вполне по силам любому домашнему умельцу.

Содержание

• Какие инструменты необходимо подготовить
• Зачем делать разметку
• Сверление отверстий
• Установка розетки
• Подключение проводки
• Окончание монтажа

Какие инструменты необходимо подготовить

Перед установкой розетки следует подготовить следующие инструменты и детали – они понадобятся в таком порядке:

• Карандаш, маркер, тлеющие угольки или что-то еще, чем можно рисовать на стене.
• Правитель. На один прибор подойдет даже обычная школьная, а если устанавливается блок розеток, то желателен большой.
• Уровень — пузырьковый или лазерный. На начальном этапе он будет полезен только при установке планки розеток.
• Сверло с насадкой для крепления по бетону. Если насадки нет, то подойдет сверло по бетону. Некоторые режут стену болгаркой. Если стена будет особенно прочной, то не будет мешать вода, которая охладит венец.
• Долото и молоток — необходимы для точной подгонки стенок отверстия.
• Розетка — обеспечивает жесткое крепление устройства к стене.
• Шпаклевка — гипсовый, алебастровый или цементный раствор.
• Шпатель, который можно поместить в розетку.
• Индикатор напряжения — по большому счету мог бы быть полезен в начале, но без него на данном этапе не обойтись.
• Дополнительные провода необходимы, если установлено несколько точек.
• Нож может быть самым маленьким.
• Плоскогубцы — желательно с кусачками.
• Розетка — ради нее все и затевается.
• Отвертка – чаще всего крестовая, но в некоторых случаях пригодится и шлицевая отвертка – все зависит от болтов, которые необходимо затянуть.

Подразумевается, что перед установкой розетки в стену к этому месту уже проведены провода и известно, какая из них фаза, а где ноль с заземлением. Если нет, то придется планировать масштабные работы по пробивке в стене канавок (пазов) под электропроводку. Для этого придется арендовать штроборез, приготовиться просверлить их дрелью и перфоратором или вырезать болгаркой.

Опыт пробивки штроб в бетоне молотком и зубилом гарантированно будет лишним — владение такими знаниями никогда не компенсирует потраченное на их приобретение время.

Зачем делать разметку

Если установить одну единственную розетку в бетонную стену, то по большому счету маркировка не нужна. Нет большой разницы, если он расположен плюс или минус сантиметр. Другое дело, если рядом есть другие розетки и у владельца помещения «перфекционистский взгляд». У некоторых людей это заложено природой, и если что-то выбивается из общей картины, то это будет вызывать раздражение.

В итоге лучше потратить лишние несколько минут на расчет и нанесение на стену места будущей розетки. В обязательном порядке это необходимо сделать при установке блока розеток, которые будут располагаться вплотную друг к другу. Здесь пригодится уровень, хотя если пол в помещении криволинейный, то придется подумать, как сделать разметку – на уровне или параллельно поверхности пола.

Правильно выполненный «чертеж» маркировки представляет собой горизонтальную линию, на которой отмечены центры отверстий под подрозетники. Чтобы увидеть, не соскочила ли заводная головка с отметки, маркировка должна быть чуть больше ее диаметра. Самый надежный способ рассчитать межосевое расстояние — сложить вместе крышки выпускных отверстий и измерить межосевое расстояние.

Сверление отверстий

Это самая пыльная и тяжелая работа, хотя все зависит от прочности бетона.

• Если для сверления гнезда используется коронка, то в первую очередь сверлится отверстие в центре разметки для его центральной оси, после чего используется сама коронка.
• Эта часть работы займет немного больше времени, если у вас есть только дрель с обычной дрелью по бетону. В этом случае вам придется просверлить отверстия по окружности будущего гнезда, а затем перфоратором или зубилом выбить внутреннюю часть.
• Если периметр отверстия под раструб не круглый, а квадратный, то в этом нет нарушения — он все равно будет замазан цементным раствором. Исходя из этого соображения, можно по касательной к диаметру будущего раструба сделать в стене болгаркой пропилы, удалить внутреннюю часть и подправить перфоратором или зубилом остальное.
• В особо сложных случаях можно комбинировать эти способы — сначала просверлить отверстия дрелью, а потом обработать их коронкой или болгаркой.

Результатом работы должно стать отверстие, в которое немного «провалится» за поверхность стены подрозетник, который будет устанавливаться.

Если сверлится несколько отверстий, то между ними обязательно прорезать переходы — для проводов.

Установка розетки

По сути, здесь нужно просто вклинить розетки в стену, но сделать это так, чтобы установленное пластиковое стекло было на одном уровне с его поверхностью своей верхней частью.

Готовят цементный или гипсовый раствор и наносят шпателем на внутреннюю поверхность полученных отверстий. Затем туда вставляется подрозетник (перед этим нужно не забыть завести в него провод) и выравнивается. При этом из стены будет выдавливаться некоторое количество раствора – его желательно удалить не сразу, а через несколько минут, когда он начнет застывать. Осталось немного подровнять получившийся шов шпателем и дождаться полного застывания смеси – в зависимости от используемого материала на это уйдет от получаса до суток.

Подробнее о монтаже подрозетника смотрите в этом видео:

Соединение проводки

Самая важная часть всей работы – подключить всего два-три провода (в зависимости от наличия заземления), но сделать это без ошибок.

Первым делом индикаторной отверткой убедитесь, что проводка обесточена. Потратив минуту или две на размыкание автоматического выключателя и проверку наличия напряжения, вы сделаете свою работу намного комфортнее и безопаснее.

Зачистка проводов. С концов жил необходимо снять 1,5-2 см изоляции. Далее оголенный кусок сгибается в кольцо, а если он многожильный, то его еще можно разделить надвое, чтобы концы проводов приняли форму буквы «V».

Для увеличения площади контакта провода с клеммой жилу необходимо слегка расплющить пассатижами.

Соединительные провода. Розетка имеет только две токоведущие клеммы и третью для заземления. Все они зажаты болтиками и провода вставлять просто некуда. Если используется проводка с правильной цветовой маркировкой, то желто-зеленый провод идет на контакт массы (он «висит» на пластине «усами», торчащими вперед), синий на ноль и остается на фазу (может быть любой другой цвет). Заземление необходимо подключить к предназначенному для него контакту, а фазу с нулем к остальным — в любом порядке.

Блок розеток, соединенных петлей или звездой . В первом случае провода от предыдущей приходят к контактам одной розетки и сразу идут к следующей. Во втором провода от каждой розетки идут в общую «точку сбора» и там соединяются – фаза с фазой, ноль с нулем. Следует иметь в виду, что ПУЭ запрещают подключение заземления петлей – так можно соединить фазу и ноль, а «земля» должна вестись звездой.

Конец установки

Когда проводка надежно «сядет» в контакты, внутреннюю часть розетки можно вставить в розетку. Для этого согнуть провода так, чтобы они были параллельны задней стенке и протолкнуть все внутрь.

Внутренняя часть фиксируется в гнезде распорными ушками — чтобы они разошлись, затяните болты крепления, которые всегда находятся в передней части. При повороте болта по часовой стрелке лапка отходит в сторону, а наоборот — просто висит вдоль корпуса. Иногда лапки мешают вставлять гнездо в гнездо, раскрываясь раньше времени, поэтому их либо привязывают к телу ниткой, либо стягивают канцелярской резинкой.

Дополнительно розетку можно закрепить с помощью болтов, ввинчиваемых в переднюю часть розетки.

Последний шаг – завинчивание крышки. Он имеет центрирующие штифты, поэтому неправильно закрепить его в розетке довольно проблематично. Когда все готово, включают электричество и проверяют работу розетки, а также заземления. Проверку можно сделать еще до установки внутренностей в подрозетник, но так кто-то чувствует качество своей работы.

Пошаговая инструкция по установке и подключению розетки в этом видео:

В результате установка бытовой розетки в бетонную стену не является непосильной задачей даже для непрофессионала. Если вам придется установить их несколько, то все нюансы точно отложатся в памяти — в дальнейшем можно будет выступать в роли инструктора.

шагов по установке дополнительных электрических розеток для системы HiFi дома

Шаги по установке дополнительных электрических розеток для системы HiFi дома

новый

Отдельный блок питания

Растет осознание важности питание HiFi оборудования.

Если вы инвестируете в свое оборудование более 10 000 долларов США, вам следует использовать специальный источник питания. Иначе ты бежишь за любимым спортивный автомобиль с низкосортным дизельным топливом.

шага по установке дополнительных электрических розеток для HiFi Система дома:

1. Планирование

Подсчитайте количество передач, использующих силовой кабель. Для экземпляр, проигрыватель, фоноусилитель, предусилитель, усилитель мощности, если все они использует только 1 шнур питания, тогда вам нужно 4 розетки.

Добавьте как минимум 2 дополнительных для будущего роста. Или вы пожалеете в будущее.

Настенная розетка похожа на компьютерную память. Тебе всегда мало. Когда я планирую свой, я не могу предсказать, что стану Дуомо-Моно. ученик дизайна, т.е. 2 шнура питания на шестерню. я всегда верю в заговор конструктора усилителя и силового кабеля производители.



Хороший пример плохого планирования. Всего 3 розетки почти 10 шнуров питания! Вторая ошибка настенные розетки расположены слишком близко друг к другу. Настенные розетки лучше всего размещать в пределах 3,5 футов. от шестерни, предназначенной для соединения. Вся фирменная мощь кабель имеет стандартную длину 2 метра или 5 футов.



2. Распределительная коробка

Взгляните на распределительную коробку в вашем доме. Мой 3-фазное питание, как вы видите, есть индикация красный, желтый и индикация синего цвета на коробке.

Проверьте, достаточно ли места в распределительной коробке. Если да, вам не нужно устанавливать такой Box.

Цель состоит в том, чтобы установить настенную розетку MCB в отношение один к одному. Если вы добавите 6 настенных розеток, вам понадобится 6 Пространства MCB в распределительной коробке.

MCB идет в комплекте с коробкой. Например, Square D идет с Square D и Siemens идут с Siemens.



Это распределительная коробка торговой марки Square D. А внимательно посмотрите на распределительную коробку. 2 колонки со многими ряды МКБ. Первый ряд красный, затем желтый, синий, красный, и т.д. 2-й ряд свободен, поэтому есть место для 2 человек. дополнительный автоматический выключатель для желтой фазы. Желтая фаза теперь является выделенной фазой для моего HiFi. система.

3. Найдите электрика

Он должен быть обладателем лицензии. Их много в рынок и, пожалуйста, делайте покупки вокруг. Помимо рассмотрения цены сделать уверен, что электрик ориентирован на клиента, который внимательно слушает к вашему требованию без слишком большого вмешательства. Много старомодные-крепкие-упрямые электрики могут поиздеваться над таким HiFi просьба и прямо сказать вам то и это не важно. Избежать их.

ТЫ БОСС.

Будьте непреклонны в своих требованиях и убедитесь, что нанятые Электрик сделает все по вашему заказу.

НУЛЕВОЙ компрометации.

Общее сопротивление/вопросы и предлагаемые ответы:

а. «Нет необходимости прокладывать так много кабелей, ваше местоположение HiFi. 2 пары кабеля могут сделать ваш дело…»

Предлагаю вам работу по прокладке 50 пар кабеля. Это то, что я нуждаться.

б. «Что? Кабель 4 мм, он используется для 3000-ваттной электрической обогреватель? Кабель 1,2мм все сделает»

Моя система HiFi — это мегабаксовая система стоимостью более 1 миллиона долларов США. Каждая передача потребляет 3000 Вт. И кабель меньше 4мм попадется сгорел. В любом случае, я покупаю тебе кабель, а ты делай свою работу!

c»В вашем распределительном ящике недостаточно места для 6 МКБ,…. можно мне?..»

Хорошо, установите другой распределительный блок.

д. «Задание очень сложно выполнить…»

Спасибо за ваше время, я найду кого-нибудь, кто сделает это.

4. Материал

а. Провод. Используйте обычный одножильный провод. Я предлагаю использовать марка Пирелли. Это тот же провод, что и вся шестерня. дизайнеры используют для разработки и тестирования своих продуктов. Действовать наверняка. Кабель Pirelli дешев, всего 300 гонконгских долларов или около того за 100-метровую катушку.

Используйте кабель толщиной 4 мм. Период.

Вы покупаете 2 катушки кабеля разного цвета, одну красную и один в черном. Кабель заземления, обычно зеленого цвета, вы можете спросить электрик, чтобы использовать его. Только убедитесь, что все в 4 мм.

б. Настенные розетки — используйте обычные розетки типа MK. Это дешево, и снова это гнездо, используемое конструкторами передач. Это взаимозаменяемый. Вы можете перейти на США, Великобританию или даже Европу стиль с изменением лицевой панели. Очень гибкий.

Примечание. Не используйте переключаемые розетки. Я их разобрал и обнаружил, что точка контакта переключателя является точечной точкой, которая становится узкое место в электроснабжении.

		Это рулон одножильного кабеля диаметром 4 мм. Действительно это состоит из 7 медных жил диаметром 4 мм. Убедитесь, что вы покупаете кабель производства Великобритании. Лучшее звучание.
		MK имеет стандартную лицевую панель для вилок питания США.
		Это типичная лицевая панель британского стандарта, изготовленная МК
		Переключаемые розетки. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены *
