Какие отверстия можно бурить в стенах многоквартирных домов

Опубликовано: 27.11.2018Обновлено: 27.11.2018

Алмазным бурением можно проделать отверстие в чем угодно: бетон, дерево, кирпич – любой материал не преграда. Существуют ли вообще препятствия для алмазной установки? И что об этом говорит закон? Разбираемся, где можно и где нельзя бурить отверстия.

Типы отверстий в стенах

Отверстия в стенах можно разделить на два типа: сквозные, проходящие через всю толщину стены, и глухие, доходящие лишь до какой-то определенной глубины.

Глухие отверстия в стенах предназначены, как правило, для крепления предметов, например, навешивания полок, зеркал, шкафчиков, картин. Такие отверстия имеют диаметр около 15 мм и делаются при помощи дрели или перфоратора. Бывают еще глухие отверстия для подрозетников диаметром около 65 мм. Чтобы проделать такое отверстие, на дрель или перфоратор надевают коронку соответствующего диаметра.

Сквозные отверстия нужны, как правило, в трех случаях:

для установки кондиционера (сплит-системы) Отверстие в наружной стене диаметром 40-60 мм делается для того, чтобы проложить трубки с хладагентом между внешним и внутренним блоками кондиционера.
для оборудования вентиляции Любое вентиляционное устройство (за исключением оконных приточных клапанов) требует бурения стены. Различие только в количестве отверстий и их размере. Например, для рекуператора придется пробурить либо два отверстия диаметром 80-90 мм, либо одно широкое – 225 мм. Приточные клапаны и проветриватели устанавливаются на одно отверстие 90-150 мм диаметром. Под бризер тоже делается одно отверстие 132 мм.
для прокладки труб Необходимость пробурить отверстия для водопроводных, канализационных или газовых труб нередко возникает при строительстве частного дома или коттеджа.

Чем бурить сквозные отверстия? Если стена тонкая, а диаметр отверстия невелик, до 60-70 мм, то достаточно будет дрели или перфоратора, на который при необходимости устанавливается коронка. Во всех остальных случаях для бурения предпочтительно использовать алмазную бурильную установку. Ей под силу проделать сквозное отверстие большого диаметра в стене любой толщины. При всем этом бурение будет быстрым и чистым.

Какие отверстия можно делать в многоквартирном доме по закону

Существуют некоторые законодательные ограничения на бурение отверстий в многоквартирных домах. Они касаются в основном сквозных отверстий. Глухие отверстия для крепежа и подрозетников не угрожают целостности конструкции жилого дома и не влияют на внешний вид фасада, поэтому сверление таких отверстий никак не регламентировано.

Со сквозными отверстиями несколько сложнее. В этом случае ответ на вопрос «Можно ли бурить отверстие в стене?» будет зависеть от:

диаметра отверстия,
конструктивной нагрузки стены (несущая она или нет),
наличия у здания особого статуса (объект культурного наследия, архитектурный памятник).

Разберемся со всеми случаями по порядку.

Диаметр отверстия

Согласно действующему законодательству, разрешение на бурение сквозного отверстия не требуется, если диаметр отверстия не превышает 200 мм.

Это положение закреплено в некоторых местных законодательных актах. Сошлемся, например, на Постановление Правительства Санкт-Петербурга от 31 января 2017 года N 40 под названием «Об утверждении Правил благоустройства территории Санкт-Петербурга в части, касающейся эстетических регламентов объектов благоустройства и элементов благоустройства». Там говорится следующее: «Размещение систем кондиционирования и вентиляции без наружного блока с подачей воздуха через отверстие в стене диаметром до 0,20 м разрешается на всех фасадах без разработки проекта устройства архитектурного проема».

Конструктивная нагрузка стены

Если диаметр необходимого Вам отверстия превышает 200 мм, то большую важность приобретает функция стены. Стены в многоквартирных домах могут быть несущими и нет.

Несущие стены – своего рода позвоночник здания. На них опираются перекрытия. А несущие стены, в свою очередь, опираются непосредственно на фундамент и передают ему нагрузку от веса перекрытий и от собственного веса. Несущие стены отвечают за целостность всей конструкции.

Ненесущая стена, наоборот, не влияет на стойкость «скелета» здания. Такие стены опираются на перекрытия в пределах одного этажа и не принимают на себя нагрузку прочих элементов конструкции.

Нередко вопрос «Можно ли бурить отверстие?» возникает в отношении наружной стены. Являются ли наружные стены несущими? Однозначного ответа нет: все зависит от конструкции здания. Например, в каркасных панельных домах наружные стены являются несущими, а в монолитных зданиях — нет.

Несущие стены находятся под защитой Жилищного кодекса РФ. Он запрещает любые самовольные действия, которые могут привести «к нарушению прочности или разрушению несущих конструкций здания». Этот запрет распространяется и на бурение отверстий свыше разрешенного диаметра 200 мм. Если Вам требуется такое отверстие или Вы хотите сделать в несущей стене проем, арку, нишу, то придется получить разрешительные документы. В разных городах их выдают разные учреждения. Можно начать с обращения в архитектурный отдел в местной администрации или региональную жилищную инспекцию.

Что же со стенами, которые несущими не являются? По логике, сквозные отверстия в них никак не отражаются на устойчивости здания. Однако и тут все зависит от размера отверстия. Если оно так велико, что граничит с проемом (в общем, размером с дверь или окно), то согласование все-таки потребуется.

Особый статус здания

Требования к пользованию домами, которые являются памятниками архитектуры, закреплены Федеральным законом от 25 июня 2002 г. N 73-ФЗ «Об объектах культурного наследия (памятниках истории и культуры) народов Российской Федерации».

Владельцы жилплощади в здании, относящемся к объектам культурного наследия, подписывают охранное обязательство. В этом документе перечислены все элементы здания, находящиеся под охраной государства. Скажем, если фасад дома относится к таким элементам, то изменения его внешнего облика могут потребовать согласования с уполномоченными органами. Таким органом может быть региональное Министерство культуры или какое-либо специальное учреждение. Например, в Санкт-Петербурге это Комитет по государственному контролю, использованию и охране памятников истории и культуры.

Резюме: Действующее законодательство не запрещает бурение сквозного отверстия, если его диаметр не превышает 200 мм. Исключение — здания-объекты культурного наследия, изменения в них нужно согласовывать с контролирующими органами.

Где можно бурить отверстие для приточной вентиляции

Пожалуй, наиболее часто вопрос «Можно ли бурить отверстие в стене?» задают тогда, когда появляется необходимость установить в квартиру приточную вентиляцию. Компактное приточное устройство зачастую лучший (а иногда – единственный) способ решить проблему духоты. Однако монтаж бризера требует бурения алмазной установкой сквозного отверстия 132 мм в диаметре. Где можно пробурить такое отверстие?

С точки зрения законодательства — где угодно, потому что 132 мм — разрешенный диаметр (исключение — объекты культурного наследия, в их случае необходимо пройти процедуру согласования).

Одно ограничение все-таки существует: проводка, спрятанная в стене. Перед установкой бризера специалист по монтажу проверяет стены специальным датчиком, чтобы исключить попадание в проводку.

Все остальные особенности стен — не помеха монтажу бризера. Алмазной установке под силу стены любой толщины. В отличие от дрели или перфоратора, она не боится арматуры в бетоне. Стена с утепленным фасадом или вентфасадом, изогнутые стены (эркеры) — тоже не проблема для специалистов. Кстати, квалификация специалиста по монтажу — важное условие для правильной установки бризера. Мы рекомендуем обращаться за монтажом только к сертифицированной монтажной бригаде.

Ближайшую к Вам сертифицированную бригаду можно найти здесь.

Сделать отверстие под вытяжку в частном доме

Содержание

Нормы и требования к кухонным вытяжным системам
Подготовительные работы по установке вытяжки на кухне
Расположение и размеры оборудования
Выбор материалов вытяжного канала
Создание и подготовка вентиляционного отверстия в стене
Монтаж корпуса вытяжки
Прокладка воздуховодов
Создание короба для маскировки воздуховодов
Установка приточного клапана
Подключение вытяжки к вентиляции и электропитанию
Законно ли бурение сквозного отверстия на кухне?
Можно ли вывести вытяжку в это отверстие?
Варианты вытяжки в частном доме
Необходимые предварительные расчеты
Естественный воздухообмен в доме
Требования к вентиляции частного дома
Союз вентиляции с рециркуляцией
Монтаж принудительной вытяжки частного дома
Технология монтажа вытяжки на кухне

Многие домовладельцы покупают кухонные вытяжки и подключают их к общему вентиляционному каналу. Однако это не допускается. Поскольку вентиляция жилого помещения является инженерной системой со своими правилами эксплуатации, их нарушение может привести к частичной или полной потере функции. Вентиляционный канал лучше вывести наружу. Вентиляция кухни через стену необходима, чтобы избежать необходимости частого ремонта. Если не удалять продукты испарения, то это приведет к их отложению на мебели и стенах.

Нормы и требования к кухонным вытяжным системам

Вентиляционные каналы на кухне должны быть круглыми или квадратными. Лучше всего подходит воздуховод размером 13×13 см. Если его ось смещена относительно вентиляционного отверстия, для соединения используется гофрированная труба.

Особенности выбора вытяжной системы на кухне:

Осевые вентиляторы устанавливаются на недорогие кожухи. Они эффективны только в том случае, если подключены к короткому горизонтальному воздуховоду через стену.
Расстояние выхода воздуховода от кухонной вытяжки влияет на выбор типа вытяжки. Диаметр выходного отверстия переходника между вытяжкой и воздуховодом должен соответствовать мощности прибора. Не покупайте прибор с большей мощностью. Производительность вытяжки зависит от диаметра воздуховода.

Наилучшей производительности можно добиться, используя вентилятор со средней или низкой скоростью вращения.

Первое, на что следует обратить внимание, – это мощность навеса. Этот показатель измеряется в кубических метрах в час. Многие люди ошибочно полагают, что чем выше число, тем лучше. Система предназначена для удаления нежелательных запахов и частиц жира, а не для вентиляции помещения. Поскольку воздуховод размером 13х13 см имеет производительность от 150 до 180 м³/ч, вам необходимо приобрести агрегат с соответствующей производительностью. Этот показатель соответствует нормам обмена вытяжного воздуха по СНиП – 60-90 м³/ч.

Высота вытяжки над варочной панелью зависит от типа кухонного прибора – 75-85 см для газовых варочных панелей и 65-75 см для электрических варочных панелей.

Если установлена наклонная вытяжка, она должна находиться на расстоянии 55-65 см (газовые плиты) или 35-45 см (электрические) от рабочей поверхности.

Чтобы сделать вытяжку через стену, необходимо выбрать устройство с определенными характеристиками. Если вы выберете слишком мощный агрегат, он будет создавать ненужный шум, а некоторые продукты горения все равно останутся в помещении. Уровень шума не должен превышать 70-80 дБ в соответствии с санитарными нормами. Если требования ГОСТа соблюдены, вытяжка будет работать наиболее эффективно.

Подготовительные работы по установке вытяжки на кухне

Для обеспечения правильной работы навеса воздуховоды должны быть выведены непосредственно наружу через стену. Воздуховод мин. Лучше всего выбрать трубу с круглым сечением и сделать один или два изгиба. Для предотвращения утечек и замерзания воздуховода устанавливаются обратные клапаны. Перед установкой навеса необходимо определиться с размерами и расположением навеса.

Расположение и размеры оборудования

Расположение вытяжки на кухне должно быть продумано с учетом размеров помещения и расположения варочной панели. В идеале в помещении должны быть высокие потолки. Тогда даже скромная по размерам вытяжка станет привлекательной особенностью помещения.

По месту установки агрегаты делятся на:

Угловые блоки. Это экономит пространство и делает зону приготовления пищи более доступной.
Настенный монтаж. Одна сторона купола опирается на стену, а другая находится над варочной панелью.

островные решения. Для больших кухонь возможна также островная версия. Он располагается над кухонным оборудованием, которое стоит в центре комнаты.

Капюшоны также различаются по форме. Например, существуют наклонные и плоские модели.

Размеры вытяжки должны быть одинаковыми или превышать 5 см с каждой стороны варочной поверхности. Самое важное правило при оценке размера вытяжки – она должна быть удобной в использовании.

Розетка для вытяжки расположена под настенным шкафом или непосредственно в нем. Часто его помещают в корпус, который маскирует вентиляционный канал. Высота розетки от пола составляет примерно 190 см.

Выбор материалов вытяжного канала

При выборе вытяжного воздуховода необходимо учитывать толщину стены и материал, через который будет проложен воздуховод.

Такой воздуховод можно использовать как для создания канала в стене, так и для установки воздуховода скрытого монтажа. Изоляция может быть выполнена из любого материала. Самое главное, чтобы изоляционный материал был хорошим, чтобы влага не могла попасть внутрь.

Можно обернуть трубу пенопластовой лентой с клейкой стороны (10 мм). Зонт устанавливается снаружи для защиты воздуховода от осадков. Лучше, если он имеет 2 клапана – один снаружи, другой внутри – для создания воздушной прослойки, предотвращающей образование конденсата.

При выборе материала для дымового канала рассмотрите следующие варианты:

поливинилхлорид;
полипропилен;
полиэтилен;
полиуретан.

Пластиковые изделия просты в установке, легки и недороги. Поэтому эти материалы чаще всего используются для вентиляционных каналов на кухне в квартире. Однако пластиковые трубы не следует нагревать выше +120 градусов, чтобы не выделялся хлор.

Важно!!! При температуре +5 градусов ПВХ теряет прочность и становится хрупким, поэтому лучше выбирать изделия из полиэтилена.

Виниуретан, армированный сталью, является самым прочным. Его трудно повредить, а кабели можно повернуть под любым углом.

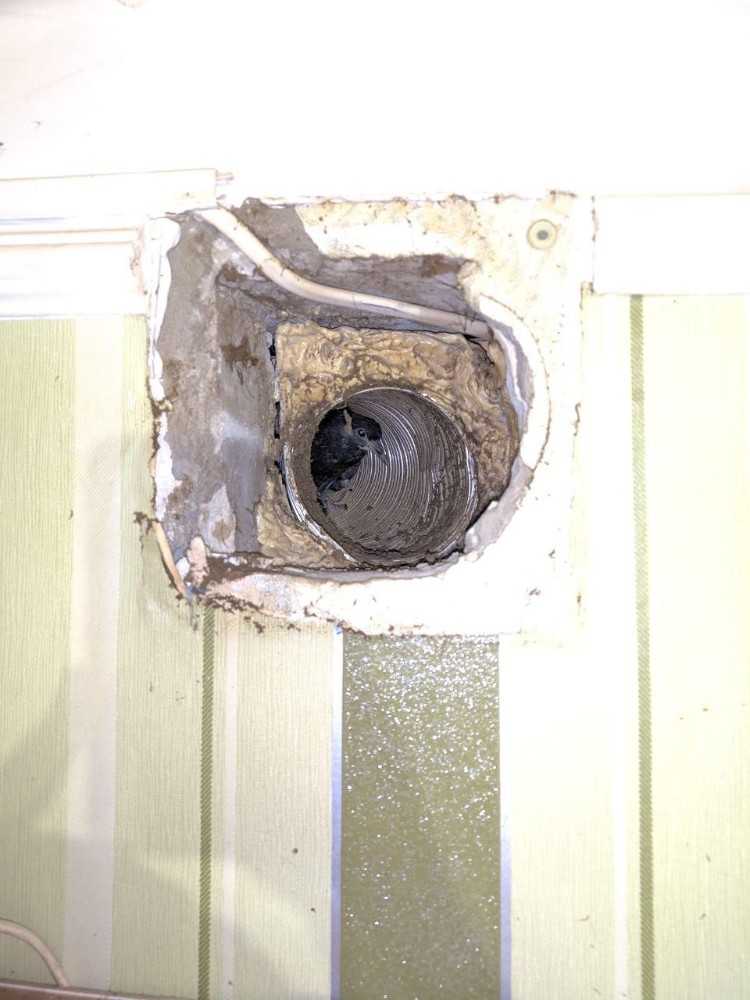

Создание и подготовка вентиляционного отверстия в стене

После создания схемы на стене в ней нужно просверлить отверстие, чтобы закрепить раму для инструмента. В него вбивается дюбель, и дюбель завинчивается, чтобы закрепить раму. Затем рама крепится к стене и проводятся контрольные измерения.

В этом случае целесообразно создать дренажный канал для стекания охлаждающей жидкости со сверла. Это может быть сделано из металлической фольги.

Затем стена сверлится в несколько этапов:

Сначала проходит внутренний слой, и бетонный цилиндр извлекается из бура. Это гарантирует, что он не будет мешать во время дальнейшей работы.

Затем сверлится внутренняя часть фасадной панели. Бетонный цилиндр также должен быть удален.
Осталось пробурить внешний слой плиты. Затем инструмент можно снять вместе с опорной плитой.

Затем необходимо собрать систему обратных клапанов. Они защитят воздуховод от холодного воздуха, поступающего с улицы. Поскольку заслонок будет несколько, в стене будет создан своеобразный тамбур для предотвращения замерзания воздуховода. Теперь навес можно закрепить на стене.

Монтаж корпуса вытяжки

Плоские навесы крепятся на нижней стороне подвесной мебели или на стене. При наличии угловой шины корпус монтируется в настенный блок. Если положение газовой трубы или выступы стены затрудняют монтаж вытяжки, используются самонарезающие шпильки. Они вкручиваются в стену как дюбели, а навес закрепляется на определенном расстоянии от стены.

После установки ответной заслонки на внешней стороне стены ее необходимо загерметизировать. Затем вставляется изолированная труба воздуховода. На внутренней стене он уплотняется и фиксируется квадратной деталью с помощью 4 дюбелей. Теперь вы можете подключить к нему воздуховод.

Прокладка воздуховодов

Теперь вам остается только установить воздуховод до отверстия. Подготавливаются пластиковые или гипсокартонные каналы. С этими материалами легко работать. Воздуховод должен выдерживать собственный вес и вес воздуховода. Штифты используются для фиксации каркаса под гипсокартонной конструкцией.

Последовательность работы следующая

Отметьте положение элементов;
Просверлите отверстия в стене или потолке и закрепите металлические подвесы дюбелями;

Вставьте элементы канала один за другим;
Загерметизируйте стыки.

Затем можно обернуть воздуховод звукоизоляцией, особенно если он будет помещен в гипсокартонную маскирующую конструкцию. Это позволит избавиться от лишнего шума.

Создание короба для маскировки воздуховодов

Поскольку вентиляционные каналы являются довольно массивными изделиями, их необходимо экранировать. Существует несколько вариантов:

Использование пластикового воздуховода. Устанавливается под потолком или над навесной мебелью. Изделия достаточно жесткие и легкие, поэтому их монтаж очень прост.
Гипсокартонная конструкция. Для этого создается каркас из металлического профиля. В него также можно установить осветительные приборы.

Перед маскировкой воздуховодов необходимо проверить их на герметичность.

Последовательность работ при создании канала из гипсокартона следующая:

Сделайте разметку для воздуховода. Проведите перпендикулярные линии в местах пересечения вертикальных линий и точек основания канала. Они пересекаются под углом 90 градусов. Здесь будет расположен третий профиль.
Сделайте отверстия для саморезов. Их легко просверлить непосредственно через профиль.
Затем в отверстия вставляются дюбели.
Профили крепятся с помощью саморезов.
Сформируйте углы колпака с помощью перфорированного металлического уголка.
Соедините профили вместе с поперечинами.
Закрепите гипсокартонные листы на каркасе. Закройте внешний угол панелей декоративным угловым кронштейном.

Установка приточного клапана

Чтобы дополнить приток воздуха, который иссякает из-за работы кухонной вытяжки, установите приток свежего воздуха. Он способен обеспечить производительность от 40 до 60 м³/ч. Он может быть отдельным устройством (настенным) или дополнительным (монтируется на пластиковые окна).

При покупке сборного демпфера необходимо сначала разобрать конструкцию. После разметки контура можно просверлить отверстие. Чтобы сделать заслонку в стене, ее диаметр должен составлять 45 мм. В начале бурения диаметр должен составлять 65 мм (на глубину 4 см). Отверстие бурится с уклоном вниз. Затем вставляется гильза.

Трубка клапана должна быть обернута изоляцией. Затем в отверстие помещается труба с клапаном. Он должен слегка выступать из стены внутри помещения. корпус клапана крепится на дюбелях. После завершения работ в систему устанавливаются фильтры, предотвращающие попадание вредных частиц в помещение. Скорость, с которой будет регулироваться забор воздуха, регулируется заслонкой.

Подключение вытяжки к вентиляции и электропитанию

Если дом оборудован контуром заземления и евророзеткой, подключите установку к клемме заземления. На это указывают три полоски разной длины. Однако может быть и так, что на вытяжке нет заземления. В этом случае вы должны сделать его сами. Для этого кабель прикручивается к металлическому корпусу.

Если нет евророзетки, систему можно заземлить, подключившись к глухому нейтральному проводу от электрощита. Там вы найдете шину с готовой клеммой для подключения кабеля. К нему уже подключен провод заземления (желто-зеленый). К этому креплению добавляется дополнительный провод заземления, который протягивается на кухню.

Кабель должен быть не менее 2,5 мм² и представлять собой медную витую пару. Кабель следует надеть на старый и затянуть гайку и шайбу. Вытяжка должна быть подключена через автоматический выключатель на 6 ампер.

Подключите вытяжку к электросети и наслаждайтесь ее работой.

Вытяжку следует чистить два раза в год. Это предотвратит возгорание вытяжки. Соблюдайте правила техники безопасности при выполнении электротехнических работ. Если у вас нет необходимых знаний, лучше всего обратиться к опытному электрику.

Вытяжку можно соорудить своими руками. Стоит определить расположение компонентов и детали соединения.

Вытяжной вентилятор – это часть вентиляционной системы, задачей которой является удаление застоявшегося воздуха из помещения.

В многоквартирных домах часто бывает так, что вытяжные каналы на кухне не работают, потому что забиты мусором. Иногда вытяжные каналы вообще отсутствуют, особенно в частных домах.

Находиться в таких помещениях сложно: становится душно, воздух зловонный, накапливаются неприятные запахи, повышается влажность, иногда появляется плесень. Поэтому необходимо удалить весь застоявшийся воздух из помещения. Как это можно сделать? Читайте ниже.

Законно ли бурение сквозного отверстия на кухне?

Согласно действующему законодательству, для бурения сквозного отверстия не требуется разрешение, если диаметр отверстия не превышает 200 мм.

Это закреплено в некоторых местных законах. Обратимся к постановлению Правительства Санкт-Петербурга от 31 января 2017 года № 40 “Об утверждении Правил благоустройства территории Санкт-Петербурга в части регулирования объектов эстетического благоустройства и элементов благоустройства”. В нем говорится следующее: “4.6 Допускается размещение систем кондиционирования и вентиляции с подачей воздуха через отверстие в стене диаметром до 0,20 м на всех фасадах без архитектурного оформления проема”.

Вы можете попробовать поискать подобное постановление в своем городе, но, как правило, другие города ссылаются на это постановление.

Можно ли вывести вытяжку в это отверстие?

Юридически вы не можете. Ваш вытяжной воздух и кухонные запахи могут проникать через окна ваших соседей.

На практике, однако, мало кто одобряет такие капюшоны, поэтому вы делаете это на свой страх и риск. А риски есть почти всегда: установка металлических дверей (двери должны открываться внутрь, а не на лестничную клетку), установка второй входной двери, остекление балконов. Теперь осмотритесь: в какую сторону открываются все двери, есть ли застекленные балконы? Размещение кондиционеров на фасаде требует согласования. Все ли они одобрены? Механическая вытяжка также требует согласования, поскольку вы вносите изменения в проектную вентиляцию дома.

Пластиковые окна, бронированные двери, с одной стороны, поддерживают в помещениях нужную температуру, а с другой – создают проблемы с воздухообменом. Правильно организованная вытяжка в частном доме устранит ощущение затхлости и конденсата. Часто это единственный способ обеспечить здоровый климат в доме.

Мы предлагаем обзор возможностей вытяжки, которые могут улучшить микроклимат в помещении. Мы рассмотрим с вами расчеты на примере. Для тех, кто хочет установить вытяжку с опцией принудительной тяги, мы предлагаем подробные процедуры установки.

Приведенная информация основана на требованиях законодательства. Иллюстрации, пошаговые фотоуроки, диаграммы, таблицы и видеоролики дополняют информацию.

Варианты вытяжки в частном доме

Системы вентиляции как в общественных, так и в частных зданиях бывают разных типов. Они различаются по своему назначению, способу активации и транспортировки воздушных масс. Система вентиляции, предназначенная для подачи чистого воздуха в дом, называется приточной системой.

Конструкция, назначение которой заключается в отводе удаляемого из помещения воздуха, называется вытяжной системой. Особую миссию выполняет рециркуляционная вентиляция. В этом случае часть воздуха, удаляемого из помещения, смешивается с внешними холодными воздушными массами, с дальнейшим нагревом смеси до определенной температуры и возвращением ее в помещение.

Движение воздуха происходит в результате естественных процессов путем вытеснения холодного воздуха, имеющего больший объемный вес, из помещения нагретым воздухом с меньшим весом.

Поток в такой системе движется с небольшой скоростью, потому что массы теплой и холодной массы отличаются на небольшую величину. Вентиляционный канал с естественной аспирацией не является целесообразным, если его горизонтальная длина превышает 8 м.

Система с искусственной активацией воздушного потока вентиляторами является более эффективной. В этом случае вентиляционные каналы длиннее и могут проходить через несколько комнат. Компоненты системы обычно располагаются на чердаке. Этот вариант оправдан для больших зданий.

Существует различие между системами с воздуховодом и без воздуховода. В первом случае воздух движется по воздуховодам и диффузорам, а во втором – организованного движения воздуха нет. В этом случае необходимо открыть оконные фрамуги и двери. Естественная вентиляция создает более комфортные условия для жильцов.

Необходимые предварительные расчеты

Исходным параметром при расчете является объем вытянутого и поданного в помещение воздуха. Существует несколько методов, но наиболее часто используемые основаны на санитарных нормах и площади помещения.

Согласно санитарным нормам, потребность в воздухе в м3 /ч для одного человека, проводящего большую часть времени в доме, зависит от назначения помещения:

гостиная – 40;
спальня – 20;
кухня – 60;
ванная комната – 25.

Второй критерий основан на следующем стандартном требовании: 3 м3 воздуха для замещения на 1 м² жилой площади. При расчете сечения воздуховода можно принять, что оптимальная скорость воздуха в центральном воздуховоде составляет 5 м/с, а в боковых воздуховодах – максимум 3 м/с.

Определите диаметр воздуховода самостоятельно по формуле:

S = L/3600/v,

где L – производительность, измеряемая в м³/ч, v – скорость воздуха в м/с.

Расход воздуха в зависимости от сечения воздуховода приведен в таблице.

Воздуховоды изготавливаются из металла, пластика, алюминиевой фольги и полиэстера. Последние два относятся к гибким системам. Они обладают хорошими акустическими и теплоизоляционными свойствами и особенно подходят для частных домов.

Естественный воздухообмен в доме

Естественный воздухообмен основан на свойствах газов и некоторых жидкостей, которые имеют более высокую температуру для подъема. Это означает, что воздух естественным образом удаляется из жилища через вертикально расположенный вытяжной канал, втягивая наружный воздух через воздухозаборники.

О неэффективности приточной вентиляции свидетельствует повышенная влажность в помещении в холодное время года или повышенная сухость в теплое время года. Наличие большого количества пыли и недостаток кислорода также являются признаками недостаточного количества приточного воздуха.

Последствия неисправной вытяжки включают развитие грибка под обоями, в ванной комнате, скопление копоти на стенах кухни и запотевание окон.

Проверить работу вытяжки очень просто. Просто приложите лист бумаги к вентилятору. Если тяга хорошая, он будет наклоняться в сторону вентиляционного отверстия, в противном случае ничего не произойдет. Вывод должен заключаться в том, что вентиляция засорена, и воздуховод следует прочистить, чтобы обеспечить тягу.

Чтобы обеспечить хорошую вентиляцию в частном доме, первым шагом является расчет скорости смены воздуха. Полученные результаты используются для выбора сечения воздуховодов, типа вентиляционной системы и составления эскиза схемы вентиляции с указанием мест прохождения воздуховодов и установки вентиляционного оборудования, а также точек притока и вытяжки воздуха.

Частные дома чаще всего расположены за городом, где воздух чище и нет необходимости в дополнительной очистке. Поэтому в частных домах предпочтительнее естественная вентиляция.

Основным препятствием для притока свежего воздуха являются пластиковые окна, в которых нет щелей, а стекла очень плотно прилегают к рамам.

Решением является установка впускного воздушного клапана. Он расположен на верхней раме, поэтому воздух, поступающий с улицы, проходит под потолком и опускается вниз только после того, как смешивается с конвекционными потоками и достигает комнатной температуры.

Расположение компонентов вытяжной системы должно обеспечивать распределение воздушного потока по всему дому в направлении от чистых помещений к тем, где воздух наиболее подвержен воздействию загрязняющих веществ.

Следуя этому принципу, в помещениях с особыми условиями, таких как котельные, кухни с газовыми плитами, подвалы, помещения с каминами и плитами и туалеты, наличие вытяжки является обязательным. В этих помещениях также необходимы клапаны.

Существуют вентиляционные клапаны, которые можно установить на стене. Этот круглый патрубок вставляется в сквозное отверстие в стене и закрывается решетками снаружи и внутри.

Решетку на внутренней стороне можно отрегулировать так, чтобы она открывалась или закрывалась полностью или частично. Предпочтительное место установки – вокруг окна. Иногда воздухозаборник устанавливается за радиатором, и тогда поступающий воздух сразу нагревается.

Требования к вентиляции частного дома

Существует ряд требований к вентиляции в частном доме. При решении вопроса о том, как сделать эффективную вытяжную систему в частном доме, необходимо учитывать все моменты:

Внутренние стенки воздуховодов должны быть гладкими. Для обеспечения этого условия вводятся круглые или прямоугольные воздуховоды с постоянным сечением.
Вентиляционный канал оснащен смотровой дверцей в нижней части. Он должен закрываться герметично.
Вытяжной канал должен быть установлен на крыше на высоте не менее 1,5 м над крышей. Если крыша изогнута, в вытяжном канале необходимо установить перегородку, чтобы избежать обратной тяги, вызванной вихрями.

Система вентиляционных каналов. Если здание изначально не имеет системы вентиляции, к одной из стен пристраивается выдвижная шахта. Она должна быть утеплена для улучшения тяги.
Соблюдайте правила вентиляции. Механическая вентиляция на кухне не должна совмещаться с общеобменной вентиляцией. На кухне необходимо установить отдельный воздуховод, иначе возникнут проблемы с работой естественной тяги в других помещениях дома.
Максимально допустимое расстояние от потолка до верха вентиляционных решеток составляет 150 мм. Если это расстояние увеличить, возникнут зоны застоя воздуха.

Двери, разделяющие соседние помещения, даже если они закрыты, не должны препятствовать потоку воздуха.

Лучшее решение – приобрести дверь со специальной декоративной решеткой в нижней части. При установке массивных дверей между полом и дверным полотном необходимо оставить зазор не менее 2 см или просверлить ряд отверстий снизу.

Основное требование заключается в том, что количество вентилируемого воздуха должно быть равно количеству воздуха, поступающего в дверь. Если не соблюдать это правило, то вместе с воздухом в помещение будут проникать различные неприятные запахи. Большой дисбаланс между поступающим и выходящим воздухом приведет к возникновению сквозняков.

Союз вентиляции с рециркуляцией

Рециркуляционная вентиляция определяется как вентиляция, при которой воздух, удаленный из помещения, снова подается через диффузор с примесью свежего воздуха. Недостатком является то, что его использование ограничено СНиПом, и он не очень эффективно работает в регионах с более холодным климатом. Его работа ограничена границами одной комнаты.

Систему рециркуляции можно преобразовать в простую приточно-вытяжную систему вентиляции, закрыв заслонку рециркуляции и полностью открыв приток и вытяжку. В обратном случае система начинает циркулировать воздух.

Когда приточные и вытяжные клапаны открыты лишь частично, в помещение начинает поступать свежий наружный воздух. Регулируя степень открытия, можно оптимизировать поток комфортных элементов.

Монтаж принудительной вытяжки частного дома

Принудительная вентиляция превосходит естественную по многим параметрам:

Он работает независимо от погоды.
Он более эффективно очищает воздух.
Скорость и мощность вентиляторов можно регулировать.
Привести в движение воздушный поток можно не только с помощью канального вентилятора, но и с помощью моноблоков, которые легко установить.

Основными недостатками являются зависимость от электроснабжения и необходимость периодической замены отдельных компонентов. Существует несколько механизмов принудительной вентиляции.

Это может быть единая приточно-вытяжная установка, система с установленным притоком, вытяжная система или канальный кондиционер. Приточно-вытяжная система CB считается наиболее эффективной. Конструкция включает в себя вентилятор, автоматику, датчики и фильтры.

Система принудительной вентиляции в стандартном исполнении имеет один вентилятор и предназначена для небольших помещений. В типе комплекта CB оборудование то же самое, но размещено отдельно. Производительность системы варьируется в пределах 80-7 000 м3 /ч.

Практические советы опытных мастеров говорят о том, что небольшой дом с 2 комнатами может эффективно производить от 200 до 300 м³ воздуха в час.

Более крупные здания требуют установки вытяжных устройств производительностью 350 – 500 м3/ч.

Технология монтажа вытяжки на кухне

Вытяжка обычно устанавливается над кухонной плитой. Вытяжка должна выходить за край плиты на 100 – 150 мм.

Мощность вытяжки следует выбирать в соответствии с размерами помещения по следующей формуле:

P = S x H x 12

Где первая буква обозначает вместимость, вторая – полезную площадь, а третья – высоту кухни.

Воздуховоды обычно проходят по непрямому маршруту, что может снизить производительность вытяжки. Для этого к рассчитанному значению необходимо добавить 30%. Технология установки проста, поэтому, поняв схему, вы сможете выполнить работу самостоятельно.

Если нет встроенного туалета, сначала проделайте в стене отверстие диаметром, соответствующим диаметру выхлопной трубы. Если не соблюдать эту рекомендацию, работа будет более шумной, а воздух будет выходить с меньшей скоростью.

Разместите саму конструкцию на расстоянии не менее 0,7 м от поверхности электрической варочной панели и 0,8 м от газовой варочной панели.

Следующий шаг – разметка крепления. Иногда в комплекте с вытяжкой поставляется шаблон, но если у вас его нет, вы можете использовать спиртовой уровень и измерительную ленту. Затем закрепите вытяжку, убедившись, что она расположена горизонтально.

Подключите вытяжку к розетке, которую вы сделали ранее, подключите к сети и протестируйте. Если в доме есть газовый котел, вентиляционную трубу можно вывести в дымоход котла или плиты.

Процесс установки вытяжки с куполом будет показан в следующей подборке фотографий:

Как установить вытяжку через стену (5 шагов)

Хотите узнать, как установить вытяжку через стену?

Большинство вентиляционных отверстий вытяжек устанавливаются с помощью кольцевых пил или сабельных пил, но если у вас есть кирпич, вам также может понадобиться молоток.

Я приглашаю вас также прочитать мое руководство по установке настенных вытяжек , в котором подробно описано, как установить саму вытяжку. А если вашу вытяжку необходимо установить на внутренней стене, вы можете прочитать мое руководство на установка вытяжки на внутренние стены здесь.

В этом руководстве я расскажу…

Как вырезать вентиляционное отверстие вытяжки
Соединение вентиляционной трубы с помощью ленты
Вставка герметика за крышкой вытяжки
И как справиться с неровной поверхностью

Приступим…

Установка вентиляционного отверстия в стене

Чтобы установить вентиляционное отверстие в стене, вам потребуется кольцевая пила, сабельная пила или мини-циркулярная пила, чтобы прорезать стена. Если у вас кирпичная или каменная стена, вам может даже понадобиться использовать молоток, чтобы пробить ее.

Перед установкой внешней крышки капота необходимо соединить вентиляционные элементы алюминиевой лентой и прикрепить ее к воротнику капота. После крепления вентиляционной трубы к вытяжке вам просто нужно прикрутить внешнюю крышку вытяжки к стене и нанести силиконовый герметик, чтобы предотвратить утечку воздуха и воды.

Если у вас есть какие-либо вопросы о строительных нормах и правилах установки вытяжных вытяжек, возможно, вам будет интересно ознакомиться с моим руководством по требованиям норм и правил для вентиляции вытяжных вытяжек .

Для получения дополнительной информации об этих шагах, продолжайте читать…

Шаг 1.

Отметьте вентиляционное отверстие вытяжного шкафа

Последнее, что вам нужно сделать, это врезаться во внешнюю стену, только чтобы обнаружить, что ваше вентиляционное отверстие расположено не так. . Вы должны определить наилучшее место для вытяжки и вентиляционного отверстия по центру вашей варочной панели.

И не забывайте, что вытяжки должны располагаться на высоте от 24 до 36 дюймов над варочной панелью или плитой.

Сделайте некоторые замеры, выполните сухую примерку вытяжки и отметьте карандашом на стене, где должен проходить вентиляционный клапан вытяжки.

Шаг 2. Вырежьте небольшое отверстие для доступа

Прежде чем полностью вырезать вентиляционное отверстие, неплохо было бы вырезать небольшое отверстие для доступа размером всего в дюйм или два где-нибудь в месте расположения вентиляционного отверстия. Имея небольшое отверстие для доступа, вы можете убедиться, что не будете прорезать какие-либо газовые, водопроводные или электрические трубы, прежде чем приступить к работе кольцевой пилой (или молотком по кирпичу).

Вы также можете обнаружить, что на пути стоит деревянная стойка или какой-либо структурный элемент.

Если вы видите какую-либо электрическую проводку, надеюсь, вы сможете легко убрать ее или перенаправить. Но если есть какие-либо газовые или водопроводные трубы, вам может потребоваться найти квалифицированного подрядчика для правильного перемещения трубы.

В случае проблем со структурой вам, вероятно, придется либо обратиться к квалифицированному подрядчику, либо вам потребуется перенаправить вентиляционное отверстие.

Будьте очень осторожны перед модификацией несущей наружной стены. И если вам нужно перенаправить вентиляционную трубу с помощью колена, постарайтесь, чтобы воздуховод был как можно короче, чтобы максимизировать поток воздуха.

Читайте также: Как установить вытяжки под шкаф?

Шаг 3. Просверлите направляющее отверстие в стене

Самый простой способ выровнять отверстие изнутри и снаружи – прорезать направляющее отверстие прямо посередине вентиляционного отверстия вытяжки. Это можно сделать длинным сверлом по дереву или металлу.

Во многих случаях невозможно полностью вырезать вентиляционное отверстие вытяжного шкафа изнутри, поэтому вам придется сделать половину внутри, а половину снаружи.

Но практически невозможно разметить периметр вентиляционного отверстия на внешней стене без отверстия, просверленного изнутри.

Пилотное отверстие позволит вам отметить периметр и оставаться на одном уровне с разрезом.

Кроме того, если вы используете кольцевую пилу для резки, многие из этих коронок поставляются с центральным сверлом посередине. Но эти пилотные сверла не предназначены для полного прорезания стены (они слишком короткие), а просто помогают коронке начать работу и выровняться.

Читайте также: Какие вытяжки под шкаф лучше?

Этап 4. Прорезь стены

После разметки вентиляционного отверстия и полного сверления направляющего отверстия в стене вы готовы прорезать наружную стену.

То, как вы выполните этот шаг, зависит от того, круглый или квадратный у вас вентиляционный канал, а также от твердости наружной поверхности стены, такой как кирпич или камень.

Если у вас виниловый сайдинг, вы можете полностью вырезать отверстие изнутри. Но если у вас есть кирпич, вам придется сделать часть разреза внутри, а затем часть разреза снаружи. Вам, вероятно, также придется использовать молоток, чтобы пробить кирпич после вырезания нескольких отверстий по периметру.

Вот два основных метода вырезания стены для вентиляционного отверстия вытяжки…

Способ №1: Просверлите несколько небольших отверстий по периметру

Существует два основных способа вырезания вентиляционного отверстия вытяжки. Первый метод заключается в просверливании нескольких небольших отверстий по периметру вентиляционного отверстия.

В зависимости от того, является ли вентиляционное отверстие квадратным или круглым, вы просверлите 7+ пилотных отверстий по периметру отверстия, что даст вам контур вентиляционного отверстия. Затем вы будете использовать либо сабельную пилу, либо мини-циркулярную пилу, чтобы вырезать вентиляционное отверстие, просто соединив «точки» сверла.

Если наружная стена облицована кирпичом или камнем, вам, вероятно, понадобится молоток, чтобы продавить камень.

При резке изнутри этот шаг можно пропустить, так как это просто гипсокартон, и вы можете использовать мини-циркулярную пилу или сабельную пилу, чтобы резать прямо по контуру вентиляционного отверстия.

Метод № 2: использование кольцевой пилы

Если у вас есть круглая вытяжка, вы можете использовать кольцевую пилу, чтобы просверлить наружную стену. Кольцевые пилы в основном представляют собой круглые или круглые сверла с полым центром. Эти кольцевые пилы позволяют быстро просверлить отверстие для круглой вытяжки.

Некоторые кольцевые пилы также имеют направляющие сверла в центре кольцевой пилы. Пилотное сверло позволяет центрировать кольцевую пилу и помогает начать резку.

Вам, вероятно, придется вырезать половину отверстия изнутри, а другую половину, начиная снаружи.

Читайте также: Какие настенные вытяжки имеют самые высокие рейтинги?

Шаг 4.

Установите крышку вентиляционного отверстия вытяжки

После того, как вы проделали отверстие в стене и вставили вентиляционную трубу, вам нужно будет установить внешнюю крышку вытяжки. Вентиляционная крышка — это то, что предотвращает попадание дождя, вредителей и проникновения воздуха внутрь дома.

Наружные вытяжки имеют круглые или квадратные клапаны, которые открываются, когда вытяжка включена, но закрываются, когда она выключена.

Сначала нужно соединить конец вентиляционной трубы с хомутом внешней крышки капота — для фиксации можно использовать алюминиевую ленту. Вы можете использовать винты для соединения вентиляционной трубы, но они не должны выступать более чем на 1/8 дюйма в воздуховод.

После крепления трубы к вытяжке вам понадобятся шурупы для крепления вытяжки к внешней стене. Перед тем, как полностью завинтить колпак, убедитесь, что крышка колпака тщательно загерметизирована, чтобы предотвратить утечку воздуха и воды.

Что делать с неровным сайдингом

Если вы устанавливаете вентиляционную решетку через сайдинг, будет трудно или невозможно обеспечить плотное прилегание внешнего вентиляционного зонта. По сути, поскольку сайдинг не идеально ровный, будет сложно правильно установить герметик между капотом и сайдингом.

Чтобы решить эту проблему, вам нужно будет вырезать квадратную часть сайдинга и вставить квадратный кусок дерева или ПВХ. В середине вам нужно будет вырезать отверстие для вентиляции.

После того, как вы привинтите эту деревянную подложку, у вас будет плоская поверхность для установки вентиляционного отверстия вытяжки и герметизации позади него.

Шаг 5. Добавление изоляции

Перед тем как полностью закрыть стену, вы можете захотеть набить изоляцию между вентиляционным отверстием и стенной полостью.

Вы можете набить свободной изоляцией из стекловолокна или вставить в банку немного расширяющейся пены, например, GreatStuff .

Читайте также: Как выбрать CFM для вытяжки?

Заключительные мысли

Установка вытяжки через стену не обязательно для слабонервных, и вы можете столкнуться с множеством проблем во время ее установки.

Если у вас есть облицовка камнем или кирпичом, это еще больше усложнит задачу. Вам, вероятно, потребуется вырезать несколько отверстий по периметру с помощью сверла, а затем пробить кирпич молотком.

Кроме того, вы можете открыть кухонную стену только для того, чтобы обнаружить, что вам нужно переместить некоторые трубы, внести структурные изменения или использовать гибкую трубу, чтобы обойти ее. Вот почему я всегда рекомендую вырезать очень маленькое отверстие для доступа (всего несколько дюймов), чтобы вы могли заглянуть в стену, прежде чем вырезать большой кусок.

Обслуживание дома не должно быть таким сложным. Ознакомьтесь с этими полезными руководствами, чтобы сделать уход за домом более понятным!

Как установить вытяжку

Этот старый дом Генеральный подрядчик Том Сильва демонстрирует этапы установки вытяжки.

По Том Сильва

Поделитесь этой историей

Детали проекта

Навыки

3 из 5 Умеренный разрезать и соединить воздуховоды может быть сложно

Стоимость

100 долларов США и выше, в зависимости от диапазона вентиляции

Расчетное время

В среднем от 2 до 3 часов

В этом видео Этот старый дом Генеральный подрядчик Том Сильва устанавливает новую вытяжку.

Этапы установки вытяжного колпака

С помощью кольцевой пилы диаметром 6 дюймов вырежьте отверстие во внутренней поверхности стены прямо над плитой. Соберите пыль влажным/сухим пылесосом во время вырезания отверстия.
Если кольцевая пила не может прорезать внутреннюю стену за один проход, прекратите резку, удалите штукатурку из отверстия и продолжите сверление.
При необходимости используйте универсальный инструмент, чтобы вырезать деревянную планку из 6-дюймового отверстия.
Замените кольцевую пилу сверлом диаметром ¼ дюйма и просверлите заднюю сторону обшивки стены наружу.
Снаружи используйте 6-дюймовую кольцевую пилу, чтобы прорезать сайдинг и обшивку стен.
Сделайте монтажную пластину, вырезав отверстие диаметром 6 дюймов в куске ПВХ-окантовки.
Приложите пластину из ПВХ к обшивке дома и обведите ее карандашом.
Используйте угловую шлифовальную машину, чтобы разрезать сайдинг по карандашным линиям.
Нанесите полоску силиконового клея вокруг отверстия в стене. Плотно прижмите монтажную пластину из ПВХ к стене и закрепите винтами.
Используйте клейкую ленту, чтобы прикрепить колено диаметром 6 дюймов к вентиляционной крышке.
Снаружи вставьте вентиляционную заглушку в отверстие и закрепите ее на монтажной пластине с помощью саморезов.
Изнутри кухни вставьте колено через отверстие на колено вентиляционной крышки. Закрепите клейкой лентой.
Прикрутите кронштейны крепления вытяжки к кухонной стене; не забудьте вбить шурупы в шпильки стены.
Вставьте вентиляционный колпак в кронштейны и закрепите его винтами, ввернутыми в шпильки.
Выполните электрические соединения для подачи питания на освещение вытяжного колпака и вытяжной вентилятор.
Установите вертикальную крышку, чтобы скрыть открытые воздуховоды.

Инструменты:

Инструменты и материалы

to/38xLgFD»>
Дрель/винтоверт
Коронка для кольцевой пилы — 6 дюймов.
Влажный/сухой пылесос
Многофункциональный инструмент с осциллятором
Сверло — 1/4 дюйма
Угловая шлифовальная машина
