Высота розетки для телевизора на стене
Выбор высоты установки розеток для телевизора напрямую связан с расположением ТВ на стене, так как он должен скрывать розеточный блок.
Правильно выбранная высота розеток под телевизор на стене позволяет:
1. Полностью скрыть провода, кабели, разъемы, соединения и т.д. Думаю, многим знакомо раздражение от беспорядочно свисающих, спутанных проводов, в зоне расположения ТВ.
2. Максимально прижать телевизор к стене. В идеале ТВ выглядит в квартире как картина и органично вписывается любой интерьер. Не зря производители стремятся сделать телевизоры все более тонкими и элегантными.
3. Избежать проблем при установке кронштейнов крепления телевизора. Нередки случаи, когда неверно выбранное расположение розеток за телевизором, мешает монтажу прибора в требуемом месте, либо при установке повреждаются магистрали питания, антенный кабель и т.п.
4. Легко подключать к телевизору любые коммуникации (Антенные кабели, Витую пару, HDMI и т.
Чтобы вы могли получить все описанные выше преимущества необходимо уже на этапе проектирования, иметь подробный проект вашего помещения, выбрать, а лучше сразу купить, будущую мебель, сам телевизор и крепление для него. Зная все особенности оборудования, вы сможете точно рассчитать, где удобнее всего располагать розетки за тв, с учетом всех особенностей.
Стандартная высота установки розеток в квартире, о который мы подробно рассказывали, для настенного телевизора не подходит, здесь нужен другой подход.
Если посомтреть на тыльную сторону телевизора, вы увидите, что она неровная, там есть различные углубления, особенно в местах расположения разъемов, там и нужно делать выводы. Кроме этого, необходимо так же учитывать тип вашего кронштейна крепления телевизора к стене. Сопоставив эти и некоторые другие показатели, можно достаточно точно расчитать идеальное расположение розеток для конкетного телевизора.
Но чаще всего бывает так, что телевизор на этапе монтажа электропроводки еще не выбран или вы достаточно часто его меняете и не хотите каждый раз переделывать расположение розеток под новую модель, кроме того техника достаточно капризна и может выйти из строя, новый телевизор вряд ли будет точно такой же конфиурации.
Для таких случаев была выведена универсальная методика выбора высоты установки розеток за телевизором, по ней подучается что:

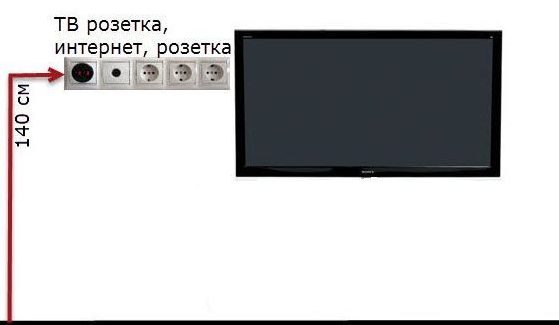

Оптимальная высота установки розетки под телевизор на стене 130 — 140см ( Размер указан до центра розетки от пола)
Такая высота монтажа блока розеток обычно выбирается для телевизоров, устанавливаемых в зале или гостиной, в местах, где мы, чаще всего, смотрим телепередачи сидя на диване, на кресле или стуле.
Почему именно такая высота и как она была рассчитана я сейчас расскажу, более того, представлю формулу, пользуясь которой, вы сможете самостоятельно вывести высоту установки розеток для ТВ, где бы он у вас не располагался, на кухне, в спальне или ванной комнате.
Кстати, обязательно прочитайте на какой высоте должен установлен телевизор в спальне, чтоб правильно вывести под него розетки.
Итак, ключевым показателем, для расчета расположения розеток, является высота установки телевизора.
ТВ принято располагать напротив смотрящих так, чтобы его центр был или на уровне их глаз или чуть выше.
В зале или гостиной, телевизор чаще всего смотрят, сидя на диване или в кресле. Для среднестатистического человека, ростом около 175см, удобнее всего расположить телевизор на высоте ~120см от пола до центра экрана.

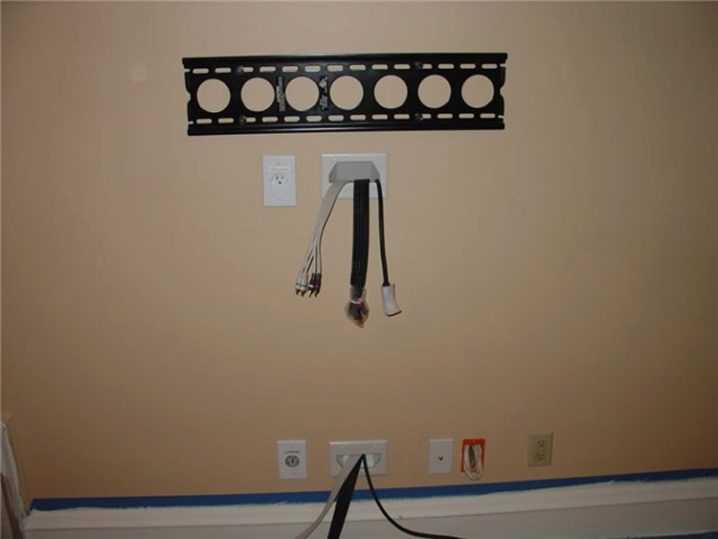

Розетки делаются за телевизором, по его вертикальной оси, ближе к его верхнему краю, как показано на изображении ниже. Получилась же именно такая высота установки, путем несложных рассчетов:
Была взята высота современных телевизоров с диагональю 32” (самая распространенная минимальная диагональ приобретаемых тв), которая равна в среднем 48 см, меньше редко покупают для установки в зале или гостиной, чаще больше. Кроме того, была учтена высота современной розетки в комплекте с рамкой ~ 8 см. Далее произведены расчеты по следующей формуле:
Формула расчета высоты установки розеток за телевизором
Hустановки розетки для ТВ = Hустановки тв + HТВ/2 — Hрамки розетки ,
где H — высота.
Для телевизора, установленного на 120см от пола, расчет получается следующий: 120+48/2 — 8 = 136см. Для наглядности, на схеме выше все размеры представлены округленно.
Если строго следовать формуле, то верхний край розетки будет ниже верхнего края телевизора диагональю 32″ на 4 см, поэтому даже смотря телевизор стоя, вы все равно не увидите проводов и штекеров.
Даже если вы не делая расчетов , разместите розетки на рекомендуемой высоте 140см, они будут скрыты корпусом, кроме того вы всегда сможете сыграть высотой установки, благо большинство креплений реулируемые.
Пользуясь этой нехитрой формулой, вы сможете довольно точно рассчитать высоту установки практически любой розетки для любого телевизора в квартире, а если не будете точно зать размер диагонали и высоту установки тв — делайте их на 140см от пола.
Если позволяют условия – толщина и материал стены, постарайтесь утопить розеточный блок вглубь стены, например как показано на изображении ниже, это будет лучшим вариантом для установки.
Кроме высоты установки, вам необходимо знать какие и сколько их должно быть розеток для телевизора в современных условиях, от этом вы можете прочитать ЗДЕСЬ.
Если же у вас есть какие-то дополнения, исправления, замечания или просто вопросы — обязательно пишите в комментариях к статье, отвечу всем!
10 правил для розеток под телевизор
Каждый кто хоть раз самостоятельно устанавливал телевизор на стену сталкивался с рядом однотипных проблем.
Сколько всего розеток нужно в телевизионной зоне, на какой высоте, где и с какими отступами их расположить, на какую высоту вешать сам телевизор?
Хотите адекватных и понятных ответов на эти вопросы? Их есть у меня.
Грамотное, стандартизированное расположение идеально подходит не только для типичных квартир в многоэтажках, но также применимо и в дизайнерских проектах.
Сделаете один раз все по канону и будете пользоваться до конца дней.
Количество розеток для ТВ в гостиной и зале
Сколько вообще нужно розеток в телевизионной зоне? Кое-кто считает, что достаточно всего одной (у меня же Smart TV 😉).
В гостиной телевизионная зона делится на две группы:
- верхняя (за TV)
- нижняя (за тумбой)
Нельзя все розетки располагать только за черным ящиком, собирая вот такую сборную “солянку”.
Правило №1
В верхней зоне за телевизором нужны всего 4 розетки.
- фальш-розетка
Последняя представляет из себя пустотелую конструкцию для вывода напрямую любого кабеля. В магазине она так и называется “механизм вывода кабеля”.
Чаще всего через него выводят HDMI разъем.
Если у вас нет ни кабельного, ни спутникового телевидения (во многих регионах это уже стало анахронизмом), тогда смело вычеркивайте один из постов (TV под коаксиал).
Фальш розетка всегда соединяется с нижней группой кабель-каналом (40*40 или 60*40), либо гофрой d=40-50мм.
Если взять размеры меньше указанных, то разъемы HDMI или One Connect могут попросту не пролезть.
Они достаточно большие сами по себе, даже без учета остальных кабелей.
Кабель-канал заштукатуривается в стене, а все провода внутри него при необходимости можно вытянуть и заменить на другие, не нарушая чистовую отделку.
Кстати, с технологией One Connect можно вообще обойтись без розеток в верхней части стены.
Применяют ее в том случае, когда хотят чтобы телевизор вплотную примыкал к стенке и там не оставалось никаких зазоров.
Естественно, что сам TV должен поддерживать данную технологию.
Телевизор на кухне
Когда и где фальш-розетка не нужна? Там, где вы не собираетесь подключать к ТВ никакого доп.оборудования (игровая консоль, домашний кинотеатр).
Речь прежде всего идет о кухне. Соответственно в этой зоне можно обойтись всего тремя постами:
- интернет
За исключением одного НО — если на кухне есть еще и спутниковое телевидение, которое подключается через отдельную приставку.
В этом случае розеток опять нужно 4шт. Добавляется ещё одна 220В.
Сама приставка при этом прячется за телевизор и спокойно ловит сигнал с пульта ДУ.
При наличии приставки от интернет-провайдера вместо одинарного поста Ethernet, монтируется двойной, вот такого типа.
Соответственно схемка для варианта Кухня + TV + Интернет приставка это:
А можно для телевизора на кухне обойтись вообще одной розеткой 220V без всех остальных? Да, конечно, современные реалии иногда это позволяют.
Покупаете Smart TV box в виде стика или флэшки. Он в свою очередь использует Wi-Fi и подключается через USB разъем.
Отдельного питания для него не требуется.
Такая штука способна существенно сэкономить на разводке проводов и вдохнет вторую жизнь в любой телевизор, который не имеет встроенного Smart TV. Подробнее
Зона возле тумбы
Здесь розетки можно разместить двумя способами. Первый вариант – это когда два отдельных блока монтируются на разных высотах.
Один видимый, сверху тумбы:
- розетки 220V
Другой чуть ниже – за тумбой.
Второй вариант – абсолютно все розетки прячутся за тумбой. Сверху в видимой части стены ничего нет.
Какой из них лучше? Если вы параноик и боитесь оставлять технику включенной на ночь, постоянно выдергивая вилки из розеток перед сном, то вам подойдет способ с видимым блоком поверх тумбы.Только не забывайте, что такое исполнение полностью портит интерьер.
Пустые розетки, подобранные в цвет, смотрятся на стене еще терпимо. Именно так их и изображают на картинках дизайнеры.
В реалиях это будут торчащие из стены вилки черного или белого цвета + провода, уходящие от них вниз, которые полностью перечеркивают всю эстетику телевизионной зоны.
Правило №2
Поэтому группа постов, спрятанная за тумбой, без видимого блока сверху – это более элегантный и наиболее используемый в современном ремонте вариант.
Количество и состав
Правило №3
МИНИМАЛЬНОЕ количество розеток за тумбой — 5шт.
Сюда входят:
- фальш розетка – 1шт
- интернет RJ45 – (лучше двойная Lan/Lan)
Никогда не надейтесь только на Wi-Fi подключение, стараясь тем самым сэкономить на слаботочных розеточных группах. Всегда закладывайте под это дело провода.
Вот тут есть подробное объяснение почему нужно делать именно так.
- 220V – 3шт
Под ТВ приставку + игровая консоль (Play Station, Xbox) + домашний кинотеатр или аудиосистема.
Правило №4
ОПТИМАЛЬНОЕ количество розеток за тумбой — 6шт.
- фальш – 1шт
- RJ45 – 1шт
- розетка 220V – 4шт (3шт+1резерв)
Но тут всплывает один неприятный момент. В магазинах очень редко продается рамка под 6 постов.
Придется ее изготавливать либо самостоятельно из двух рамок 4+3.
Либо соблюдая небольшой отступ, монтировать рядышком два блока 4+2.
Данная комплектация представляет собой универсальный набор для тумбы небольшого размера. Итоговый блок из шести постов как раз незаметно спрячется за ней.
Но как вы сами понимаете, с развитием технологий и многолетним обжитием квартиры мы постепенно обрастаем все большим и большим количеством техники и электроники.
Еще лет десять назад никто бы и не подумал планировать отдельную розетку под робот-пылесос. А сегодня это уже реалии жизни.
С перспективой на несколько лет четырех розеточных постов 220V может и не хватить.
Поэтому для полноценной комплектации телевизионной зоны в гостиной, за большой тумбой делают два блока, немного разнесенных друг от друга.
Один из них сборный: фальшрозетка + 220V + слаботочка. Другой – чисто под 220В.
Все провода и вилки, которые могут просматриваться с лицевой стороны тумбы
можно элегантно спрятать, руководствуясь этим методом (фальшстенка на магнитиках):
Такой схемы (4+4) уже точно достаточно для подавляющего большинства современных квартир и частных домов.
Даже с перспективой на годы вперед.
На какой высоте вешать телевизор?
С количеством разобрались, переходим к конкретным точкам расположения.
Для определения всех отступов первоначально необходимо узнать высоту подвеса телевизора. Удивительно, но некоторые мастера иногда так задирают розетки, что они по итогу оказывают выше самого телика.
Поэтому определение высоты установки TV это задача, которую нужно решать еще до монтажа всей розеточной группы.
Правильная последовательность здесь следующая:
Правило №5
Выбор диагонали – подбор кронштейна – высота подвеса – розеточные группы.
Формула для расчета высоты очень простая и наглядная. Она учитывает как рекомендации производителей TV, так и рекомендации врачей.
Правило №6
Телевизор нужно вешать так, чтобы расстояние от пола до уровня глаз приходилось ровно на 1/3 высоты телевизора.
Почему 1/3, а не 1/2 экрана, как рекомендуют многие?
Если бы вы сидели перед черным ящиком на табуретке с ровной спиной, то взгляд как раз и попадал бы в середину.
Однако на диване или кресле мы облокачиваемся на спинку и наша голова автоматически уходит чуть назад, приподнимая взгляд. Поэтому и телевизор должен быть именно на этой высоте.
Как применить формулу на практике? Сначала узнаём высоту экрана.
Для этого определяетесь с диагональю и по характеристикам в интернет-магазинах находите эти данные (высота — ширина).
Марка и производитель здесь не важны. Отталкиваясь от диагонали этот параметр будет у всех практически одинаков.
Далее садитесь на диван и измеряете расстояние от пола до уровня глаз. Для этого на диване нужно расположиться слева или справа, а второй человек сбоку рулеткой сделает замеры.
Если в семье очень много любителей зомбоящика и все они разного роста, то проделываете операцию с каждым членом семьи и выводите среднее значение 😉.
А что делать на стадии чернового ремонта, когда дивана еще нет в наличии? По крайней мере определитесь с мебелью и узнайте высоту посадочного места (обычно 45-50см).
Соорудите в комнате сиденье аналогичной высоты и замерьте примерное расстояние до глаз. В дальнейшем подкорректировать погрешность можно будет при помощи кронштейна.
Телевизор в спальне – на какой высоте?
Все вышесказанное идеально подходит для гостиной или зала. А что делать со спальной комнатой?
Тут все зависит от того, как вы будете смотреть ТВ – сидя или лежа? Напомним, что врачи рекомендуют просмотр именно в сидячем положении!
Правило №7
В этом случае телевизор должен подвешиваться на такой высоте, чтобы уровень ваших глаз приходился на центр экрана.
Если у вас еще полным ходом идет ремонт, и кровати на которую можно сесть нет в наличии, то воспользуйтесь такой формулой:
Она рассчитана исходя из стандартной высоты кровати в 45см.
Вот табличка оптимальных расстояний от пола до нижнего края TV в зависимости от его диагонали. Это данные получены основываясь на универсальной высоте установки ТВ в 130см (подходит не для всех!).
Это для особо ленивых, которые не хотят ничего считать и подстраиваться под индивидуальные особенности организма.
Однако возникает один закономерный вопрос — кто смотрит телик в спальне сидя? Хоть это и вредно для здоровья, все же большинство людей делают это в лежачем положении.
В спальне мы как правило лежим, а не сидим (удивительно, правда 😉). Поэтому разместив телевизор по совету выше, стоит вам перейти из сидячего положения в лежачее, вместо яркой картинки на экране вы начнете любоваться носками своих ног.
Высота ТВ для просмотра лежа
Второй метод называется перпендикуляр. Принимаете удобную лежачую позу и строите относительно оси вашего тела перпендикулярную линию от глаз.
Правило №8
Та точка, где она упрется в стену и будет наиболее удачным центром расположения ТВ.
Главная проблема — как это все виртуально спроецировать на стенку?
Самый простой вариант — если вы видите отражение своего лица по центру телевизора, то экран как раз и находится на идеальной линии вашего взгляда.
В этом суть комфортного просмотра.
Однако такой картинки можно добиться при любой высоте с помощью элементарной регулировки угла наклона кронштейна.
Поэтому, чтобы вычислить конкретную точку воспользуйтесь другими лайфхаками.
Примите на кровати удобную позу, вытяните перед собой руки со смартфоном так, чтобы его было комфортно смотреть.
Второй человек в это время подходит к стене, а вы направляя его, указываете нужные точки. Отметки должны приходиться на горизонтальную середину корпуса смартфона.
Это и будет центр подвеса телевизора. В этом же прямоугольнике нужно размещать и розетки.
Будет довольно высоко, но в этом есть и свои плюсы.
- дети не повредят экран при играх
- да и вы случайно не зацепите его при переноске мебели
Отступы от телевизора
Переходим к привязке и высоте установки розеток. Все высоты и отступы берутся по центру, а не по краям рамок!
Правило №9
Блок за TV размещается в 10-15см от верхнего края телевизора.
Не нужно его прятать глубже. В противном случае вам будет неудобно каждый раз засовывать туда руку, чтобы что-то выдернуть или подключить.
Если наоборот, поставить розетки чуть выше, то они будут заметны, когда вы перемещаетесь по комнате.
Расстояния для розеток за тумбой
Что касается других блоков, то изначально вам нужно определиться с размерами самой тумбы. Высота стандартной модели от IKEA – 45-55см.
Исходя из этого – розетки НАД тумбочкой (если они у вас есть) это 10см отступа вверх.
Правило №10
Розетки ЗА тумбой – те же самые 10см, но уже вниз от верхнего края.
Практический пример расчета высот
Имеем телевизор диагональю 55 дюймов со следующими габаритными размерами:
Отсюда берем высоту – 70.5см Садимся на диван и замеряем расстояние до глаз – получаем 110см.
1/3 часть экрана – это 70,5см/3 =23,5см ~ 24см
Значит нижняя точка TV от пола будет равняться:
110см (до глаз) — 24см (1/3 TV) = 86см
а верхняя:
110см (до глаз) + 47см (2/3 TV) = 157см
Соответственно все расстояния от пола до верхнего и нижнего блоков розеток, с учетом рекомендуемых отступов и габаритов тумбы, будут следующими:
youtube.com/embed/JPfTGUUxOXM?» frameborder=»0″ allowfullscreen=»true»> советов по размещению телевизора как можно ближе к стене видимый. Я решил написать этот блог так часто, когда при установке настенных телевизоров меня просят сделать его как можно более плоским к стене. В этой статье я дам несколько профессиональных советов и советов, как расположить телевизор как можно ближе к стене. Я расскажу о телевизорах, типах настенных кронштейнов для телевизоров, вариантах питания и типах кабелей, которые помогут установить телевизор на стене заподлицо.
Приобретите хороший кронштейн малой глубины
Если вы хотите, чтобы телевизор находился всего в нескольких миллиметрах или доле дюйма от стены, вам потребуется кронштейн, который при установке прилегает к стене. . Некоторые кронштейны находятся на расстоянии мили, особенно некоторые из более дешевых типов. Я бы посоветовал приобрести фиксированный настенный кронштейн для этой задачи, так как в большинстве подвижных кронштейнов, таких как настенные кронштейны с наклоном и полным движением, механизм, который позволяет кронштейну двигаться, часто является тем, что удерживает его от стены.
Я рекомендую при покупке настенного крепления для телевизора проверить расстояние, на котором оно находится от стены. Вам не нужно ничего больше дюйма, в идеале меньше, но это также зависит от того, позволит ли сам телевизор с подключенными соединительными кабелями приблизить телевизор. Меньше не всегда значит меньше, если вы понимаете, о чем я говорю. Кронштейны, которые я чаще всего использую для стационарного настенного крепления телевизоров из линейки B-Tech, но я также настоятельно рекомендую настенные кронштейны Sanus, забывая о телевизоре близко к стене.
Откажитесь от наклона — забудьте о креплениях Full Motion
Если вы хотите, чтобы телевизор располагался как можно ближе к стене, я бы рекомендовал использовать стационарное настенное крепление. Как я уже упоминал выше, подавляющее большинство настенных кронштейнов с наклоном / полным движением требуют, чтобы телевизор располагался дальше от стены. Если вам действительно нужен титульный настенный кронштейн, я снова рекомендую линейку Sanus.
Сверхтонкое крепление Sanus VMT15 подходит для размещения телевизора на расстоянии менее пары сантиметров от стены, а функция наклона подходит для телевизоров с диагональю до 50 дюймов. Если вам нужен полноповоротный настенный кронштейн, который сидит заподлицо со стеной, я советую не экономить и купить хороший. Вы не только хотите, чтобы он сидел заподлицо со стеной, вы хотите, чтобы вы также легко и свободно двигались, чего некоторые из них не делают.
Подберите правильный телевизор
Когда я говорю «выберите правильный телевизор», я имею в виду, что с некоторыми телевизорами, независимо от того, что вы делаете с кабелями и кронштейном телевизора, вы просто не сможете подобрать их близко к стене, не утапливая сам телевизор. При выборе телевизора ищите модели с боковыми соединениями на задней панели телевизора, а не просто прямыми под прямым углом. Это важно, так как из-за радиуса изгиба соединительных кабелей вы, возможно, не сможете разместить телевизор так близко к стене, как хотелось бы, если кабели выходят прямо сзади, даже с прямоугольными вилками.
Возможно, вам придется сидеть перед телевизором немного дальше, чем вам хотелось бы.
В большинстве новых телевизоров это предусмотрено, и кабели будут располагаться параллельно задней части телевизора, поэтому радиус изгиба кабелей не имеет значения.
Примечательные упоминания
При установке телевизора я часто сталкиваюсь с дизайном, который мне нравится. Ниже приведены дизайны Samsung, которые действительно помогают расположить телевизор как можно ближе к стене.
Samsung One Connect
По моему мнению, Samsung One Connect является отличным дополнением, если у вас есть аудио-видео оборудование, расположенное ниже или рядом с телевизором. Вместо установки нескольких кабелей HDMI, питания, антенны/спутника, сети и USB для подключения за телевизором. One Connect находится рядом с вашим AV-оборудованием, и вы подключаете к нему свое телевизионное оборудование / звуковую систему / игровые консоли. Отсюда к телевизору подключается один тонкий провод.
Новейшие модели также поставляются с кабелем питания, что означает, что все, что вам нужно установить, — это один кабель, который сам имеет плоское соединение под прямым углом. Выступы убедитесь, что вы установили его правильно, так как провод не является двунаправленным. Я обнаружил это на собственном горьком опыте с одной из более ранних моделей, где соединения обоих разъемов выглядели очень похожими. Пришлось разобрать всю начинку, которую я сделал, снять кабель и установить его по-другому. Это была поздняя ночь. К счастью, у более новых есть другие разъемы, поэтому понятно, в какую сторону они идут.
Телевизор Samsung «The Frame» — фоторамка, которая устанавливается близко к стене
Если вы хотите разместить телевизор как можно ближе к стене, стоит упомянуть телевизор Samsung Frame. Дизайн телевизора таков, что он выглядит как фоторамка, на самом деле, когда телевизор находится в режиме ожидания, он может показывать изображение, поэтому оно выглядит как обычное изображение, но одна из его хороших сторон — причина включения его в Этот блог заключается в том, что телевизор поставляется с собственным креплением, которое буквально находится всего в нескольких миллиметрах от стены.
Кроме того, они поставляются с разъемом One Connect, что делает их идеальным выбором для настенных креплений для тонких телевизоров.
Спрячьте кабели в стене
Спрятав кабели в стене, вы также сможете расположить телевизор как можно ближе к стене и добиться бесшовного результата. Вам не придется беспокоиться об установке телевизора на незакрепленных кабелях или поверхностных кабельных каналах. Это не так уж сложно, если телевизор установлен на полых стенах, таких как стены из гипсокартона, поскольку обычно вы можете просто вырезать их целиком и опустить кабели туда, где они должны идти, и, если вам повезет, вам не нужно будет проходить через них. горизонтальная шпилька. Для сплошных кирпичных/гипсовых стен и некоторых стен из гипсокартона с сухой облицовкой, где гипсокартон приклеен поверх кирпича, это может быть немного сложнее и намного пыльнее! Вам нужно будет проделать отверстия в стене, чтобы проложить кабели внутри.
Будьте осторожны с электрическими розетками позади телевизора
Скорее всего, если электрик проложил для вас кабели, готовые к установке телевизора сверху, они могли заделывать кабели в настенные панели, чтобы создать аккуратную отделку.
Помимо сетевой розетки, у вас может быть телевизионная антенна/спутник, разъемы для передачи данных и HDMI, среди прочего. Проблема с этим заключается в том, что вам придется подключать к ним кабели, которые сами по себе имеют радиус изгиба, что может означать, что они не позволят телевизору сидеть близко к стене. Если вы удалите розетки / настенные панели и проложите кабели, проходящие через стену с вилками на конце для подключения непосредственно к телевизору, у вас не будет этой проблемы. Вы можете установить лицевую панель со щеткой, чтобы вывести кабели из нее, чтобы она выглядела аккуратно, но в конце концов она будет позади телевизора!
Если вам необходимо установить розетки, я советую подогнанные, которые дают кабелю естественный угол, чтобы оставить розетку почти плоской. В качестве альтернативы вы можете установить что-то вроде Syncbox, о чем я скоро расскажу.
Syncbox — встраиваемая настенная пластина для телевизора/ аудио- и видеоустройства
Syncbox представляет собой очень умную конструкцию, в которой кабельные наконечники, к которым вы подключаете кабели телевизора, утоплены в стену, что обеспечивает радиус изгиба кабеля без необходимости оставлять его дополнительное место за телевизором.
Syncbox работает, врезая в стену глубокую заднюю коробку, в которую вставляются модульные вставки. Существует множество вариантов модулей, включая силовые, коаксиальные, данные и всевозможные другие. Это может оказаться довольно дорогим способом ведения дел, но позволит разместить телевизор очень близко к стене.
Установите ответвление с плавким предохранителем вместо розетки
Если ваш электрик или установщик телевизора установил розетку за телевизором, чтобы подключить его, когда телевизор висит на стене, лучше вместо этого установите плавленую шпору. Проблема заключается в сетевой розетке и электрической вилке, которая будет вставлена в нее, вам потребуется около 4 см или 1,5 дюйма позади телевизора, что может затруднить установку, если вы хотите держать телевизор близко к стене. Однако, если вы заменили розетку на 13 ампер на ответвление с предохранителем, кабель питания телевизора можно подключить непосредственно к задней части ответвления с предохранителем.
Это уменьшит расстояние от стены примерно до полусантиметра, а некоторые производители предлагают «заподлицо» розетки, которые находятся всего в миллиметре или двух от стены. Это означает, что сама электрическая вилка больше не будет мешать, что очень часто встречается.
Проблема с установкой ответвлений с предохранителями для телевизоров заключается в том, что сетевой штекер необходимо отрезать от кабеля телевизора. Это не проблема, если ваш телевизор поставляется со съемным сетевым кабелем, но если ваш телевизор оснащен литым кабелем, вам нужно будет отрезать его, чтобы получить кабель, чтобы подключить его к отводу с предохранителем. Это может привести к аннулированию гарантии на ваш телевизор, поэтому вам решать, стоит ли рисковать. Если вы решите подключить телевизор к ответвлению с предохранителем, важно, чтобы это сделал кто-то, кто разбирается в электротехнике, и чтобы в ответвлении был установлен предохранитель соответствующего номинала для защиты кабеля и телевизора.
Большинство ответвлений с предохранителями поставляются с 13-амперным предохранителем внутри, что довольно много для большинства новых телевизоров. Рекомендую вынуть предохранитель из вилки телевизора и вставить его в оплавленный шлейф. Маленькая плоская отвертка позволит вам оставить его.
Установка утопленных розеток
Если вам действительно необходимо установить розетки за телевизором, вы сможете сэкономить примерно полсантиметра, установив утопленные розетки вместо обычных, которые располагаются немного дальше от стены. Это может иметь решающее значение, когда речь идет о расположении телевизора как можно ближе к стене.
Установите прямоугольные вилки/адаптеры на кабелях
Если у вас есть розетки или телевизор, где разъемы выходят прямо из задней части телевизора под прямым углом. Вы захотите установить прямоугольные вилки на кабели, чтобы уменьшить радиус изгиба кабеля, который может оттолкнуть телевизор от стены. Вы можете установить прямоугольные вилки на коаксиальные кабели или приобрести прямоугольные силовые кабели, а также прямоугольные адаптеры HDMI или оптические/фоноадаптеры.
Для адаптера или прямоугольной вилки по-прежнему потребуется немного места, но это будет меньше естественного радиуса изгиба кабеля, который вы не хотите сдавливать, пытаясь подогнать, так как это может сломать или повредить кабель. что может привести к ухудшению приема ТВ или пикселизации.
Углубление кронштейна телевизора в стену
Это будет довольно сложно сделать в сплошной стене, на самом деле, вероятно, было бы проще построить раму вокруг телевизора, но если у вас полая стена, вы можете вырезать секцию гипсокартона и установите кусок фанеры, закрепленный в стойке. Фанера может заканчиваться ниже поверхности стены, позволяя телевизору сидеть прямо рядом со стеной. Соединительные кабели также могут быть потеряны в стене. Очевидно, что это задача не для слабонервных, и вы можете захотеть нанять профессионального установщика AV для выполнения установки, поскольку последнее, что вам нужно, — это резать стену и прорезать электрический кабель или трубу.
Сделать рамку/стену вокруг телевизора
Если вы хотите, чтобы телевизор был полностью заподлицо со стеной, чтобы он там вообще не выделялся.
Вы можете соорудить вокруг телевизора каркасную стену, чтобы он был полностью заподлицо. Оказавшись на месте, вы можете обложить гипсокартоном и попросить штукатура снять его, или вы можете попросить плотника построить вокруг него какой-то шкаф / хранилище. Сделав это таким образом, вы также получите место для прокладки кабелей за стеной. Это, очевидно, более сложная задача, чем обычное настенное крепление, но если вы хотите создать что-то особенное или ремонтируете, вы можете уделить этому некоторое внимание. Просто помните, что однажды вам, вероятно, понадобится заменить телевизор!
Не используйте кабели SCART — избавьтесь от евроразъема придется полностью отказаться от соединения SCART и проводов SCART, поскольку они такие большие и громоздкие. Если оборудование, которое вы хотите подключить к телевизору, принимает только соединения SCART, вы можете вставить адаптер, чтобы преобразовать его в другой тип соединения AV. Провода SCART можно легко преобразовать в фоно-соединения, поэтому, если вы купите себе адаптер SCART-phono, это будет намного лучше, чем просто прямой провод SCART.
Кроме того, из-за размера разъемов вам, вероятно, придется сначала проложить их к телевизору.
Используйте свое воображение
Я поделился с вами некоторыми советами, как расположить телевизор как можно ближе к стене, но используйте свое воображение и будьте изобретательны, так как есть и другие способы достижения целей. Если у вас есть какие-либо вопросы, пожалуйста, ОСТАВЬТЕ КОММЕНТАРИЙ В РАЗДЕЛЕ КОММЕНТАРИЙ БЛОГА ниже. Если вы сделаете это и проявите терпение, я свяжусь с вами. Пожалуйста, НЕ ЗВОНИТЕ НА НАШИ ТЕЛЕФОННЫЕ ЛИНИИ, НЕ ПИШИТЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ И НЕ ЗАПОЛНЯЙТЕ КОНТАКТНЫЕ ФОРМЫ НА ВЕБ-САЙТЕ. Все они зарезервированы только для клиентов. У нас просто нет персонала, чтобы помочь вам, и у меня, конечно, есть время. Если вы отправите электронное письмо или заполните контактную форму, вы либо не получите ответа, либо получите ответ с просьбой опубликовать свой комментарий в разделе комментариев блога. Неважно, если это не связано с блогом, напишите туда, и я свяжусь с вами.
Я польщен тем, что так много людей просят у меня совета по вещам, которые расстраиваются, когда я не отвечаю на них, но опять же у меня нет времени. Кроме того, разместив свой комментарий в разделе ниже, каждый, кто его читает, получит пользу от заданного вопроса и данного ответа.
До следующего раза,
Том
Установка розетки для настенного телевизора
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Как установить розетку для моего нового телевизора? Как добавить проводку для новой розетки, Добавление розетки для настенного телевизора. |
| ||||
youtube.com/embed/0HejcqtVPTg?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Добавление розетки для телевизора
Электрика Вопрос: Как установить розетку для моего нового телевизора?
Можно ли проложить проводку от существующей розетки к новой телевизионной розетке?
- Я только что установил настенный телевизор и сейчас занимаюсь скрытием проводов в стене.
- Хочу добавить новую розетку в стену за телевизором.
- На той же стойке прямо под телевизором есть существующая розетка, к которой я хочу подключиться.
- Эта розетка, по-видимому, находится в середине цепи, поскольку я вижу входящий и исходящий провода, подключенные к ней.
- Итак, чтобы получить питание от этой розетки к моей новой розетке, могу ли я просто протянуть один провод типа NM от этой розетки к новой? Или мне нужно сделать новую часть цепи последовательно, отключив отходящую линию от существующей розетки, запустить Type-NM к новой розетке и от нее, затем подключить обратный провод от новой розетки к предыдущей отходящей линия на оригинальной розетке? Надеюсь, это имело смысл.
Спасибо за любые советы!
Этот вопрос по электричеству поступил от: Джима, домовладельца из Йорктауна, штат Вирджиния.
Ответ Дейва:
Спасибо за вопрос по электропроводке, Джим.
Как добавить проводку для новой телевизионной розетки
Применение: Проводка 120 вольтовой розетки для телевизора.
Уровень квалификации: от начального до среднего — лучше всего, если проводка выполняется лицензированным подрядчиком по электротехнике или сертифицированным электриком.
Необходимые инструменты: базовая сумка для электриков, ручные инструменты и тестер напряжения.
Приблизительное время: Зависит от личного опыта, умения работать с инструментами и количества точек доступа, которые будут добавлены, а также доступа к местоположению новых точек доступа.
Меры предосторожности: Определите существующую выходную цепь, выключите ее и пометьте примечанием, прежде чем приступить к работе с проводкой.
Примечание. Установка дополнительной проводки на розетке должна производиться через местную строительную службу, в соответствии с применимыми местными и национальными электротехническими нормами, при наличии разрешения и при наличии необходимых проверок.
Добавление розетки для настенного телевизора
- Джим, от существующей розетки к новой розетке требуется проложить только один кабель.
- В существующей розетке нужно будет сделать стыковочный соединитель, где все черные провода соединяются вместе, и добавляется дополнительный черный провод, который будет подсоединен к розетке.
- Для белых проводов и проводов заземления потребуется один и тот же соединительный элемент. Работа с такой цепью должна выполняться при отключенном питании цепи.
Подробнее о проводке настенной розетки
Проводка электрической розетки
Домашняя электрическая проводка включает в себя розетки на 110 В и розетки на 220 В, которые есть в каждом доме. Посмотрите, как выполняется разводка электрических розеток для дома.
Электрическая цепь
Перечень электрических цепей
Размер домашней панели электроснабжения рассчитывается путем расчета площади дома в квадратных футах и с учетом требований норм для необходимых электрических цепей.
электрический провод
Полный список типов электрических проводов и деталей, используемых для домашних проектов, с информацией об электрических кодах служит руководством по выбору.
Для получения дополнительной информации о проводке розеток
Как установить электрические розетки
Подробные фотографии и схемы подключения электрических розеток с кодовыми требованиями для большинства новых или реконструируемых проектов.
Вам также может быть полезно:
| ||||
Список всех моих полезных видео
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
