Электромонтаж Иваново — Шаг 2

Монтаж электропроводки по-уму

Подготовка. Шаг 2
Планируем жилое пространство

После того, как мы определились, в какой момент делать электропроводку, переходим ко 2-му шагу — планируем организацию жизненного пространства. Этот шаг очень важный, именно от него зависит логичность расположения розеток и выключателей.

Зачастую, в начале ремонта, многие не представляют себе конечный результат, то есть не знают, какая конкретно будет мебель и где она будет располагаться. Это большая ошибка и сейчас я расскажу, почему.

Представьте, что вы сделали ремонт, не особо задумываясь по поводу расположения мебели и электронной техники. Электрик вам посоветовал разместить несколько розеток по углам комнат и вы согласились с ним. Что же происходит дальше.

А дальше вы покупаете мебель, бытовую технику, расставляете ее по местам и… И получаете ситуацию, когда одна розетка закрыта шкафом, другая прикроватной тумбочкой, к третьей не подлезть из-за углового дивана. Выключатель оказался закрыт дверью. Возле компьютерного стола вместо 4-х розеток оказалась одна, а около телевизора вообще ни одной.



И начинается увлекательное занятие «Воткни кучу тройников и разбросай по квартире удлинители». Возникает вопрос: «Зачем вы делали в квартире новую электропроводку?». Чтобы лицезреть паутину удлинителей и вечно запинаться за них?

Поэтому важно заранее представлять себе конечный результат вашего ремонта и исходя из этого планировать электропроводку. Давайте посмотрим, как это делается. Для примера возьмем обычную однокомнатную хрущевку. 3D эскиз будем делать в программе SketchUp, в натуральную величину.

Все эскизы кликабельны. Кликните по картинке для увеличения

Начнем с расстановки мебели в комнате. Ставим рабочий стол возле окна, чтобы свет падал слева. Дальше расположим шкаф, прикроватную тумбу, угловой диван, тумбу с телевизором. В коридоре расположим шкаф-прихожую. В ванной комнате собственно ванну, унитаз, стиральную машину, мойку и зеркало с подсветкой. В кухне размещаем кухонный гарнитур, вытяжку над плитой, холодильник, стол, телевизор на стене. В каждом помещении будет по одной люстре.

Теперь разберемся с розетками и выключателями. Сначала розетки. Начнем с комнаты.

Возле рабочего стола расположим 6 розеток 220 и одну для интернета. Почему именно 6? Смотрите сами, какие девайсы нам надо подключить: системный блок, монитор, колонки, принтер, настольную лампу и зарядку для телефона. 3 розетки 220 и интернетную разместим на высоте 30 см от пола, а еще 3 розетки — чуть выше поверхности стола, на высоте 90 см. Сделаем это для того, чтобы вам не пришлось каждый раз нырять под стол для подключения ноутбука или зарядки планшета.

Справа от стола на высоте 30 см расположим две розетки — одну для пылесоса, другую резервную.

Далее смотрим, что нам надо сделать возле телевизора. Нужно запитать телевизор, DVD, роутер и музыкальный центр. Плюс обеспечить телевизор сигналом. А какой это будет сигнал? Возможно кабельное ТВ, а может быть, спутниковое или интернет ТВ. Целесообразно сделать розетки под каждый из этих видов. В итоге имеем 4 розетки 220 и три телевизионных. Расположим все розетки на высоте 30 см.

Идем дальше, к прикроватной тумбочке. На ней будет заряжаться мобильник, планшет, возможно, будет ночник, а также разместим тут увлажнитель воздуха. Итого 3 розетки 220 В. По высоте располагаем чуть выше тумбы — 77 см.

Остаются два угла за диваном и шкафом. На первый взгляд, розетки там не нужны, поскольку доступ к ним будет перекрыт. Однако, предусмотрим вероятность замены и перестановки мебели, поэтому все-таки разместим в этих углах по 2 розетки на высоте 30 см.

Переходим в коридор. Видеодомофона у нас не будет, поэтому здесь разместим одну розетку 220 на высоте 30 см для пылесоса или, например, дрели.

Идем в ванную. Размещаем влагозащищенную розетку чуть выше стиральной машины, на высоте 100 см. Плюс еще 2 розетки возле зеркала для его подсветки и фена.

Теперь кухня. Сначала займемся стеной, вдоль которой будет стоять кухонный гарнитур. Предварительно вызвав мастера из фирмы по изготовлению кухонь, получим от него требования по расположению розеток. Практически у самого пола, на высоте 5 см разместим 2 розетки 220, для газовой плиты и посудомоечной машины. Доступ к ним будет через цоколь гарнитура. Над верхними ящиками ставим еще 2 розетки, для вытяжки и подсветки рабочей поверхности.

Над рабочей столешницей, на высоте 110 см, располагаем 6 розеток, для микроволновки, чайника, кофемолки, миксера и тому подобных приборов.

В том месте, где будет кухонный телевизор, размещаем 2 розетки 220, для телевизора и ресивера, плюс 3 розетки для телевизионного сигнала, такие же мы разместили в комнате. Весь этот блок располагаем на такой высоте, чтобы их закрывал телевизор. Чаще всего на кухне телевизор располагают так, чтобы его центр был на уровне глаз стоящего человека, примерно 160 — 170 см.

На противоположной от гарнитура стене установим одну розетку для холодильника на высоте 30 см, а также две розетки над столом, на высоте 90 см. В них можно включить ноутбук, зарядку телефона или настенное бра.

С розетками закончили. Теперь займемся выключателями.

Сразу определим, что все выключатели будут расположены на высоте 90 см от пола (евростандарт). Начнем с коридора. Поскольку коридор темный и достаточно длинный, то лучший вариант — сделать 2 проходных выключателя, один возле входной двери, второй на выходе из коридора. Принцип работы заключается в том, что люстру можно включить или выключить любым из них. То есть, зашли, сразу включили свет. Разделись и выходя из коридора в комнату выключили свет другим выключателем. И наоборот. Очень удобно.

В одной рамке со вторым выключателем коридора разместим еще два выключателя — для ванной и для комнаты. Для комнаты сделаем тоже проходные выключатели, один из которых и будет в этой рамке. Для ванной будет двухклавишный, одна клавиша включает свет, другая вытяжку.

Второй проходной выключатель для комнаты разместим справа от рабочего стола. Остается кухня. Здесь выключатель будет справа от входа.

Замечу, что все выключатели положено располагать не ближе 15 см от дверных проемов. Кроме того, всегда учитывайте, в какую сторону будет открываться дверь, чтобы выключатель не оказался за ней.

Вот мы и спланировали размещение розеток и выключателей. Все получилось грамотно, удобно, красиво. И никаких болтающихся проводов и удлинителей. Конечно, приведенный пример весьма условный, и в каждом конкретном случае надо смотреть индивидуально.

Вероятно, кто-то скажет, что розеток слишком много и можно сделать меньше и на этом сэкономить. Конечно, можно. Но посмотрите, как быстро меняется наша жизнь. Вполне вероятно, что через некоторое время у вас появятся новые электрические приборы и устройства, которые надо подключать в розетки. Да много чего может измениться, например, подрастут дети. А электропроводка делается на десятки лет. Даже если вы захотите продать квартиру, то сможете сделать это дороже и легче, поскольку с вас не будут требовать скидку за необходимость переделки электрики.

Предвижу вопрос: «Как быть, если спланировать наличие и расположение мебели ну никак не получается»? В таком случае есть несколько универсальных рекомендаций, но повторюсь, лучше все спланировать заранее.

Итак, если вы не знаете, какая будет мебель и где она будет располагаться, то давайте посмотрим, как лучше расположить розетки, чтобы свести к минимуму возможное использование удлинителей.

В комнатах размещаем по углам блоки двойных или тройных розеток (в зависимости от назначения комнаты) на высоте30 см, с отступом от перпендикулярной стены 50 см.

В гостиной на двух стенах, перпендикулярных окну, посередине располагаем по блоку тройных розеток и по тройному блоку розеток для телевизионного кабеля. Эти розетки делаем на высоте 75-80 см. Также поступаем в любой комнате, где теоретически возможна установка телевизора.

Если в комнате планируется рабочий стол, то обычно он размещается возле окна, чтобы свет падал слева. Если вы левша, то свет должен падать справа. Соответственно в этом углу к имеющимся розеткам дополнительно размещаем 3 розетки 220 на высоте 80 см и одну для интернета на высоте 30 см.

На кухне обязательно надо определить, в каком месте будет кухонный гарнитур, мойка и плита. На этой стене делаем 6 розеток на высоте 110 см, в месте, где не будет плиты и мойки. На высоте 5 см ставим 2 розетки. И на высоте 10-15 см от потолка ставим еще 2 розетки.

Место расположения телевизора также необходимо продумать заранее. В этом месте на высоте 160 — 170 см ставим 2 розетки 220 и блок розеток для телевизионного кабеля. Советую сделать это даже в том случае, если телевизор в кухне не планируется. Ведь все может измениться. А пока розетки можно закрыть какой-нибудь картиной. В остальных углах кухни делаем по блоку двойных розеток на высоте 30 см.

В ванной нужна розетка для стиральной машины, фена, подсветки зеркала. При размещении розеток в ванной надо помнить, что не допускается установка розеток ближе 60 см от ванны, душевой кабины или умывальника. Розетка для стиральной машины должна располагаться выше машины.

Вообще, в ванной и на кухне крайне желательно спланировать все заранее,  поскольку в этих помещениях используется настенная плитка и переделывать неудачно проложенную электропроводку будет очень трудно и накладно.

После того, как мы определились с расположением розеток и выключателей, нам осталось рассчитать сечение кабелей и сделать схему электропроводки. Об этом читайте далее:

Подготовка. Шаг 3: делаем проект электропроводки

Также читайте:

Подготовка. Шаг 1: выясняем, в какой момент делать электропроводку



План для установки розеток и выключателей в комнате

Оглавление статьи:

  1. Решение проблем с проводкой и электроточками
  2. Идеи размещения розеток
    • Розетки около дивана
    • Розетки возле кресел
    • Розетки около кровати
    • Установка розеток на рабочем месте
    • Розетки для телевизора
    • Размещение розеток для систем управления климатом
    • Розетки для бытовой техники и приборов
    • Розетки для предметного декора и элементов оформления

Правило максимального количества розеток и выключателей, которое было популярным лет 10 назад, также используется реже. На данный момент, все делается строго в угоду собственному комфорту и минимизации видимых элементов электропроводки, исключения пучков кабелей по стенам и установки лишних тройников и переносок!

Но прийти к совершенному результату достаточно сложно, если вы не имеете четкого представления о планировке, установке мебели и бытовой техники. Кроме того, есть проблема покупного жилья в новостройках или на вторичном рынке, где все электрические точки давно разведены и установлены, и дополнительной проблемой является отсутствие плана проводки.

Гораздо проще проработать подобный момент, если вы строите и комплектуете новый загородный дом. Там вы полностью самостоятельно решаете, где будут установлены розетки и выключатели… кроме того, исполнительная схема и фактический монтажный план являются обязательными для согласования проекта. Это мотивирует выполнить работу качественно и своевременно!

Решение проблем с проводкой и электроточками

Одной из проблем можно считать не только уже готовое размещение розеток и выключателей, которое неудобно лично для вас, но и некачественную старую проводку. Если есть возможность ее замены – действуйте. Одновременно, можно разметить план размещения электроточек и расставить все по местам. Но если вы дорабатываете старую проводку, что сложно и затратно, советовал бы трудиться не самостоятельно, а с помощью профи. Во-первых, необходимо найти старую проводку в стенах, а во-вторых, правильно ее нарастить, добавить кабель для возможности его прокладки до нужной точки установки розетки. А для этого нужны определенные знания, соблюдение норм безопасности, правильный выбор кабеля и далее соединение алюминия с медью, скрутки, обеспечение безопасности и прочее. Сложно… поэтому многие покупатели старых квартир отказываются от подобной затеи, используя в дальнейшем два варианта. Это либо полная замена проводки, либо жизнь с переносками и пучками проводов по стенам!

Для обеспечения достойного уровня безопасности и комфорта, лично я советовал бы еще до начала ремонта заменить старую проводку!

Идеи размещения розеток

В большей степени, будем говорить о розетках. Выключателей всего по одному или два на комнату, и все они располагаются около входа в помещение, на уровне бедра, со стороны, свободной от двери. Все просто и понятно. Но вот с розетками есть масса вопросов, которые нам следует решить, ведь нужно будет подключать ТВ и музыку, торшеры и электрические обогреватели, телефон или ноутбук для подзарядки, пылесос для уборки. И очень неудобно, если на территории гостиной у вас всего одна или пара розеток, да и те спрятаны за мебелью!

Установка розеток строго по плану, который включает решения расстановки мебели и требования собственного комфорта. Если продумать и реализовать все на первичных этапах, когда производится разводка электрической проводки, или даже на этапе черновой отделки, все довольно просто!

Читайте также:

Электроприборы и оборудование

Розетки около дивана

Место для отдыха обязательно комплектуется розетками, как стандартными электрическими, так и USB или стационарного телефона. Расположение их чаще около пола, на высоте порядка 100-300 мм. Возможна установка комплектной рамки с несколькими розетками, или монтаж отдельных розеток в линию, горизонтально или вертикально. Иногда монтаж производится в плинтус, если рядом с диваном устанавливаются осветительные приборы. Таким образом, можно избежать лишних витков проводов по стенам, которые вносят негативные коррективы в интерьерное оформление!

Розетки возле кресел

Мягкие кресла в гостиной также считаются местом для отдыха. Их установка может осуществляться около окна или в ряд с диваном, напротив него для уравновешивания пространства. Но это интерьерные решения. Если исходить из практичности, около кресел, где вы можете просто отдыхать или читать, общаться по телефону или в живую с друзьями, нужны розетки. Для тех же осветительных приборов, ноутбука на установленном рядом журнальном столике, планшета и телефона!

Розетки около кровати

На территории студий или смарт-квартир в гостиной может располагаться и спальня. Часто это наблюдается и в лофтинтерьерах, которые все более популярны. И около кровати для сна также необходимы розетки. Размещаются они над прикроватными тумбами или за ними, чтобы иметь возможность поставить телефон на зарядку, подключить бра и торшеры для чтения, установить на тумбу ароматизатор или увлажнитель, ионизатор воздуха. В числе мелкой домашней электроники, которая требует подключения в зоне сна и отдыха, смарт-часы и колонки, будильники, мини-радио!

Установка розеток на рабочем месте

В любом удобном уголке гостиной может быть оборудовано и укомплектовано рабочее место. Здесь розетки нужны для подключения персонального компьютера, ноутбука, оргтехники, приборов освещения, вентилятора, обогревателя… также, USB-розетка, телефонная, интернет-розетка. Где их установить? Вариантов несколько:

  • Самый простой подразумевает подтяжку удлинителей, сетевых фильтров на 5 и более розеток от ближайшей в стене. Неудобно, непрактично, зато дешево и быстро;
  • Более сложное, но полностью оправданное решение – установка линии в 3-5 и более розеток на стене около рабочего стола, возможно, над ним, на высоте столешницы, под столом или сбоку, в зависимости от преобладающего расположения техники. Именно для этого нужен обдуманный проект, о котором я говорил ранее;
  • Дополнительный вариант – установка встраиваемых розеток в ножку стола, в удобный ящик, под столешницей. Решений много, но все они зависят от собственных требований. Следует понимать, что такой подход сложный и дорогостоящий, а также подразумевает снижение безопасности, ведь розетки, которые находятся в движении или под влиянием действий человека, быстро приходят в негодность;
  • Напольные розетки при островном размещении рабочей мебели, если зона кабинета не в углу и не устены, а посреди комнаты. Есть решение расположения напольной встроенной розетки, что удобно для включения техники и приборов. Но неудобно, ведь вилку можно зацепить и выбить ногой, или передвигая кресло, непосредственно стол. Есть и преимущества, и недостатки. В обход данному решению предлагаю подвести сетевой фильтр через кабель, уложенный в пол, а далее по ножке или основанию стола, размещая его на столешнице. Это необходимо для исключения всевозможных рисков в связи с неаккуратными движениями человека!

Розеточный блок удобно «держать под рукой» для включения и отключения различных приборов. Но не всегда есть такая возможность, так как сетевой фильтр или розеточная рамка на 5-7 единиц могут и занимать место, и портить внешний вид рабочего места. Тогда разместить розеточную линию можно под столом, в специальной консоли мебели или просто на стене, под столешницей, выводя все кабели с вилками к розеткам через небольшое отверстие в ней. Обязательно посчитайте необходимое количество розеток, и прибавьте 1-2 на всякий случай. Это будет полезно!

Розетки для телевизора

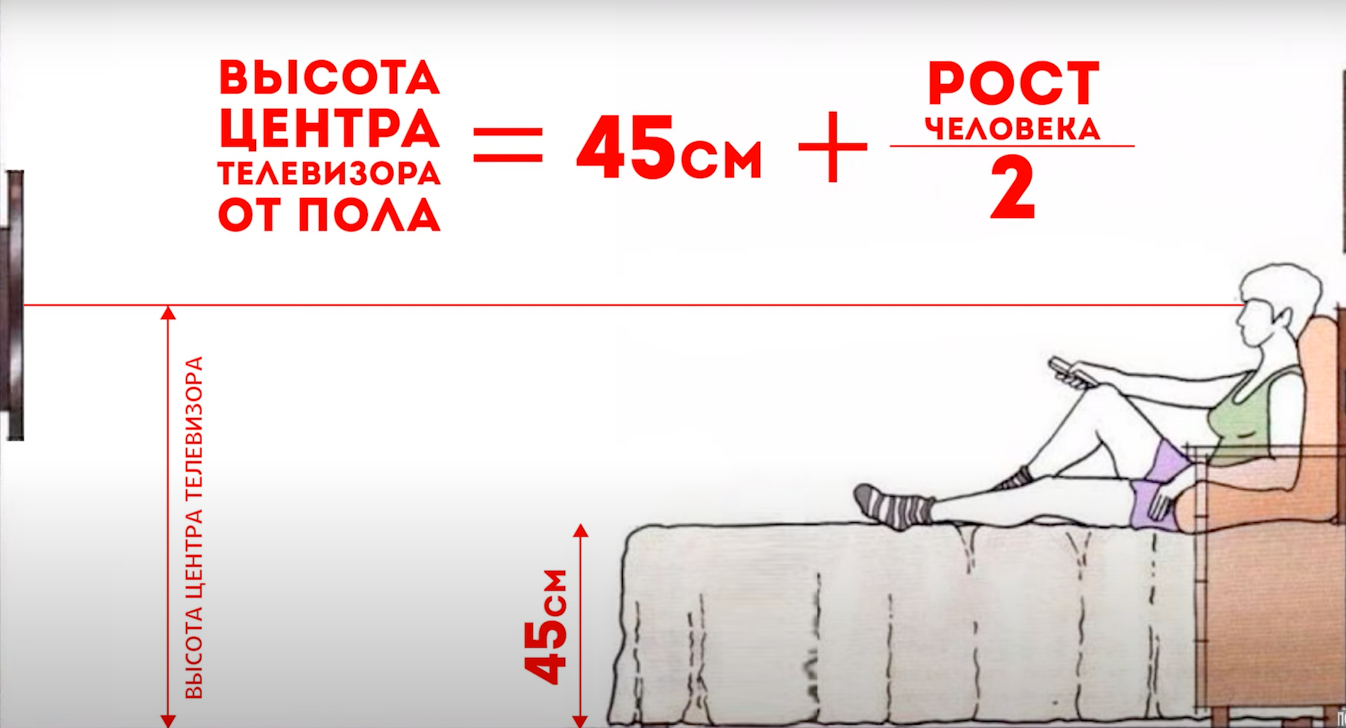

При установке телевизора на стену решается несколько задач: место размещения и высота, количество розеток и их назначение, а также глубина розеточной рамки или блока. Их можно немного утопить из расчета толщины телевизора и его углублений на основании, где находятся разъемы.

Расчет непосредственного расположения рамки с розетками электрическими, антенными, HDMI и прочими должен быть выполнен точно, хотя, сдвижение на 1-3 см по стене вправо/влево или вверх/вниз не сыграет особенной роли, и не будет визуально заметным. При установке кронштейнов, нужно будет обязательно ориентироваться на расположение розеточной рамки!

Сегодня многие заказчики уходят от предварительной прокладки кабелей и подключения розеток под ТВ предварительно, ведь сложно установить с высокой точностью, будет телевизор на стене или на тумбе, специальном столе или кронштейне. Поэтому, есть случаи, когда примерно около места установки ТВ, устанавливается пара розеток чуть выше уровня плинтуса.

Удобным является вариант при установке телевизора в нишу, на предметы мебели или специальные встроенные конструкции из дерева или гипсокартона. В данном случае, можно работать с выдвижными розеточными блоками, а также сматывающимися шнурами!

Важно предусмотреть сразу и несколько слотов под видеоаппаратуру, комплектующие домашнего кинотеатра, музыкальную систему или игровой приставки!

Размещение розеток для систем управления климатом

Чистота и регулируемая температура воздуха в помещении являются обязательными составляющими комфортного микроклимата, поэтому сегодня в каждом доме есть кондиционер, вентиляция, ионизаторы и увлажнители воздуха, озонаторы и ароматизаторы, прочие приборы подобного направления. Их установка производится настенно или на специальные консоли в верхней части помещения. Поэтому подключение к электрической сети также удобно производить в верхней части, чтобы не пытаться достать кабелем до розеток около пола, протягивая удлинители!

Монтаж розеток возле потолка производится стандартно. Это могут быть встроенные, утопленные в стену розетки, или небольшие накладные розетки, которые прячутся за самим прибором или устанавливаются над полкой, исключая визуальное обнаружение при взгляде снизу.

Кабель ведется в стене, в специальной штробе, в стыке стены и потолка, в специально организованном коробе или нише, в толще подвесного/натяжного потолка, опускаясь к месту размещения розетки на 200-300 мм от потолка!

Розетки для бытовой техники и приборов

Также следует предусмотреть в гостиной, как и других помещениях вашего дома или квартиры, так называемые ситуационные розетки, которые не используются на постоянной основе. Они необходимы для временного доступа к электрической сети и подключения пылесоса, утюга, полотера, напольного кондиционера или вентилятора, электрического обогревателя. Также, такие розетки используются в случае ремонта, отделки и декоративного оформления жилых помещений, сборки и установки мебели, когда используются шуруповерт, монтажный фен, клеевой пистолет и прочий инструмент профессиональных мастеров. Монтаж их лучше провести в разных частях комнаты, для удобного доступа и возможности работы в любой зоне помещения!

Важно заранее предусмотреть, разметить и проверить возможность установки розеток для теплого пола, биокамина, стационарных приборов электрического отопления. Нередко, они, как и выключатели подобного оборудования, а также терморегуляторы и прочие системы управления, могут быть установлены в один розеточный блок!

Розетки для предметного декора и элементов оформления

Подсветку для картин и панно, декоративные инсталляции, фоторамки, стандартные декоративные приборы освещения, проекторы потолочного освещения и светового декора, а также прочие подобные мелочи также необходимо подключить к питанию для обеспечения работоспособности. Провода через всю стену от ближайшей розетки – не вариант. Поэтому в план разводки необходимо внести и розетки для предметов интерьерного оформления.

В зависимости от удаления от пола и потолка, выбирается способ подводки кабелей. Линии разводки обязательно вносятся с рабочую схему, чтобы в будущем понимать, как именно и в каком направлении уложен кабель в стене, чтобы не пробить его при установке, например, полки или крепления под картину!

Для расчета количества розеток в гостиной необходимо заранее определить число электрических приборов в помещении, предусмотреть дополнительные розетки для предметов оформления, а также временного использования под бытовую технику. Внимательно отнеситесь и к вопросу внутренней планировки, подготовки дизайн-проекта с размещением мебели и декоративных элементов, устройства зоны отдыха и деловой зоны. Подобный подход даст возможность точного расчета количества розеток, а также понимания мест их размещения, удобного и безопасного!
