Крепление унитаза к стене: Как установить подвесной унитаз?

Как установить подвесной унитаз?

Сегодня все чаще в квартирах можно увидеть подвесной унитаз. Еще какое-то время назад такая конструкция была в диковинку и вызывала сомнения — не отвалится ли такой унитаз от стены, если на него сядет достаточно крупный человек плотного телосложения?

И на самом деле, достаточно ли надежен подвесной унитаз? Есть ли у него какие-то преимущества перед обычным унитазом, который ставится на пол? Как правильно установить унитаз, крепящийся к стене, самостоятельно?

На все эти многие другие вопросы вы найдете ответы ниже.



Чем подвесной унитаз лучше обычного?

Самый главный плюс такого унитаза — это его компактность.

Если измерить расстояние от стены до его переднего края, то мы получим примерно 50-52 см. В то время, как обычный унитаз выступает в комнату более, чем на 70 сантиметров.

Кроме того, подвесная конструкция гораздо более удобна в плане уборки помещения — под ней не скапливается мусор, расстояние от низа чаши унитаза до пола позволяет легко делать уборку.

Визуально помещение кажется более просторным за счет отсутствия громоздкой ножки и смывного бачка.

Конструкция подвесного унитаза

Что входит в комплект подвесного унитаза?

Как правило, в комплект для установки производитель вкладывает раму, которая и является элементом, удерживающим на себе унитаз и передающую нагрузку от него и сидящего на нем человека на строительные конструкции, к которым эта рама крепится при установке, крепежные элементы, а также сам унитаз с патрубками для присоединения к смывной трубе и арматуру для смыва.

Подвесной унитаз крепится к раме, которая закрывается фальшстеной из гипсокартона с последующей облицовкой плиткой или стеновыми панелями.

Смотрится такая конструкция очень эстетично и помещение приобретает совсем другой вид:

Установка подвесного унитаза

Эта небольшая инструкция пригодится вам при установке унитаза, крепящегося к стене. Ниже вы найдете описание последовательности монтажа всех элементов его конструкции.

В первую очередь устанавливают раму, на которую крепится унитаз. Многие называют эту раму «инсталляцией», хотя такое название не совсем корректно (англ. installation — установка), но оно прижилось в народе и сегодня, говоря инсталляция, подразумевают раму для подвесного унитаза.

Установка рамы производится на самом первом этапе ремонтных работ в ванной, когда на стенах и потолках еще нет отделки и выглядит это примерно вот так:

Рама оснащена всеми необходимыми элементами для установки унитаза — патрубками для подвода и отвода воды, монтажными болтами и смывной арматурой.  Все имеющиеся крепежные элементы имеют возможность небольшой регулировки для более точной установки унитаза.

При самостоятельном монтаже часто возникает вопрос — на какой высоте устанавливать подвесной унитаз?

Ответ здесь довольно прост — устанавливать унитаз нужно на высоте, которая будет удобна для тех, кто будет им пользоваться.

Все дело в том, что рама имеет возможность регулировки и это дает возможность подобрать наиболее комфортную высоту установки.

В целом же рекомендуется устанавливать унитаз на высоте 400 мм от пола до верха борта чаши, как показано на рисунке ниже:

После того, как рама установлена и надежно закреплена к стенам и полу анкерными болтами, ее закрывают фальшстеной из гипсокартона, который отделывается в одном стиле с остальными стенами — керамической плиткой или декоративными панелями. Графическое изображение последовательности действий изображено в этом скане инструкции:

Главное при этом не забыть разметить и вырезать в нужных местах все отверстия, которые потребуются для дальнейшего монтажа:

После того, как рама убрана в стену, а в стене выполнены все необходимые отверстия и произведена финишная отделка можно приступать к непосредственной установке самого подвесного унитаза.

Последовательность операций при этом выглядит следующим образом:

Нам потребуется вкрутить монтажные резьбовые шпильки, на которые будет крепиться наш унитаз, а также присоединить к нему трубу выпуска и трубу для подачи воды (смыва).

Чтобы не ошибиться, сначала следует замерить глубину отверстий в стене, в которые будут вставляться патрубки и отметить это расстояние на патрубках фановой (выпускной) трубы и трубы подачи воды в унитаз (смыва):

Отрезанные до нужной длины патрубки прикрепляют к чаше унитаза:

Важно! Крепить патрубки при сборке нужно сначала именно к унитазу, а не вставлять в стену, а потом пытаться к ним присоединить унитаз.

Все места соединений и находящиеся в них уплотнительные резинки можно для надежности промазать санитарным силиконовым герметиком:

Это позволит улучшить герметичность соединений и предотвратит возможные протечки.

После того, как все соединения промазаны герметиком, а прокладки установлены на свои места, можно надевать унитаз на монтажные шпильки, вкрученные в стену и крепить его гайками к стене:

Подтягивать гайки следует аккуратно, чтобы хрупкий фаянс не лопнул от чрезмерного усилия.

После того, как унитаз надежно зафиксирован, можно отрезать выступающие края уплотнительной прокладки с помощью канцелярского ножа:

Также после этого нужно отрезать лишнюю гармошку для кнопки спуска:

Теперь пришло время включить подачу вода в бачок. Для этого нужно удалить пластмассовую крышечку в отверстии, где будет ставиться кнопка спуска:

За этой крышечкой располагается кран, перекрывающий подачу воды в бачок подвесного унитаза. Этот кран нужно открыть:

После того, как вода начала поступать в бачок, надо дождаться, пока он наполнится и проверить регулировку запорного клапана, а также работу смыва.

Если все работает, как и должно, то пластиковую крышку возвращаем на место, а в проделанные в ней отверстия вставляем рычажки, которые будут приводить в действие смывной механизм при нажатии на кнопку спуска воды:

Под кнопку устанавливается специальная рамка, которая фиксирует выставленные по длине рычаги спуска:

В самую последнюю очередь на рамку защелкивается кнопка спуска воды и на этом установка подвесного унитаза закончена.

Ниже вы можете посмотреть 3D-визуализацию процесса установки подвесного унитаза Geberit:

Смотрите также:

• <Стеклянные раковины
• Как самому заменить смеситель?>

Добавить комментарий

Крепление унитаза к инсталляции: пошаговый инструктаж

Стремление дизайнеров к улучшению внешнего вида унитазов, созданию стильных санузлов способствовало популяризации блочных и рамных конструкций с навесной чашей.

Сама по себе инсталляция стоит недешево, да еще и придется доплачивать за ее монтаж. Поэтому многие домашние мастера оттачивают сантехнические навыки и проводят монтажные работы самостоятельно. Согласитесь, было бы неплохо сэкономить деньги, выполнив крепление унитаза к инсталляции своими руками?

Мы поможем вам в решении этого вопроса. В статье мы подробно описываем устройство, принцип работы и виды конструкций, а также приводим пошаговую технологию и фото-инструкцию по установке унитаза.

Содержание статьи:

• Виды конструкции встроенных унитазов
  • Блочный вид инсталляции
  • Рамная инсталляция для унитаза
• Устройство и схема работы инсталляции
  • Опорная стальная рама
  • Пластиковый сливной бачок
  • Виды чаш унитаза
• Мифы о подвесной сантехнике
• Пошаговый монтаж инсталляции и унитаза
  • Необходимые инструменты
  • Установка блочной инсталляции
  • Монтаж унитаза с рамной инсталляцией
  • Присоединение напольного унитаза к инсталляции
  • Обшивка инсталляции гипсокартоном
• Полезные советы по установке
• Выводы и полезное видео по теме

Виды конструкции встроенных унитазов

Если вид внешних элементов инсталляции зависит только от фантазии дизайнера, то устройство её внутренней конструкции можно разделить на 2 варианта: рамный и блочный.

Галерея изображений

Фото из

Опорная конструкция для подвесных унитазов

Выпуск канализации в инсталляции

Подвод водопровода и устройство водорозеток

Расположение бачка унитаза на инсталляции

Блочный вид инсталляции

Отличительной особенностью блочной инсталляции является её крепление исключительно на несущую стену. Конструкция не предусматривает опорной рамы, поэтому может просто утапливаться в нишу.

Крепление чаши унитаза производится на стену отдельно с помощью металлических стержней.

При выборе блочной инсталляции соотносите её размеры с шириной и высотой ниши, а также с присутствующими в углублении коммуникациями

Комплект блочной сантехнической инсталляции имеет вид каркаса со сливным бачком, фронтальной спусковой. Устройство имеет два патрубка для подачи и отвода воды, а также набор креплений. Применение такой конструкции оправдано при наличии специальной ниши в санузле.

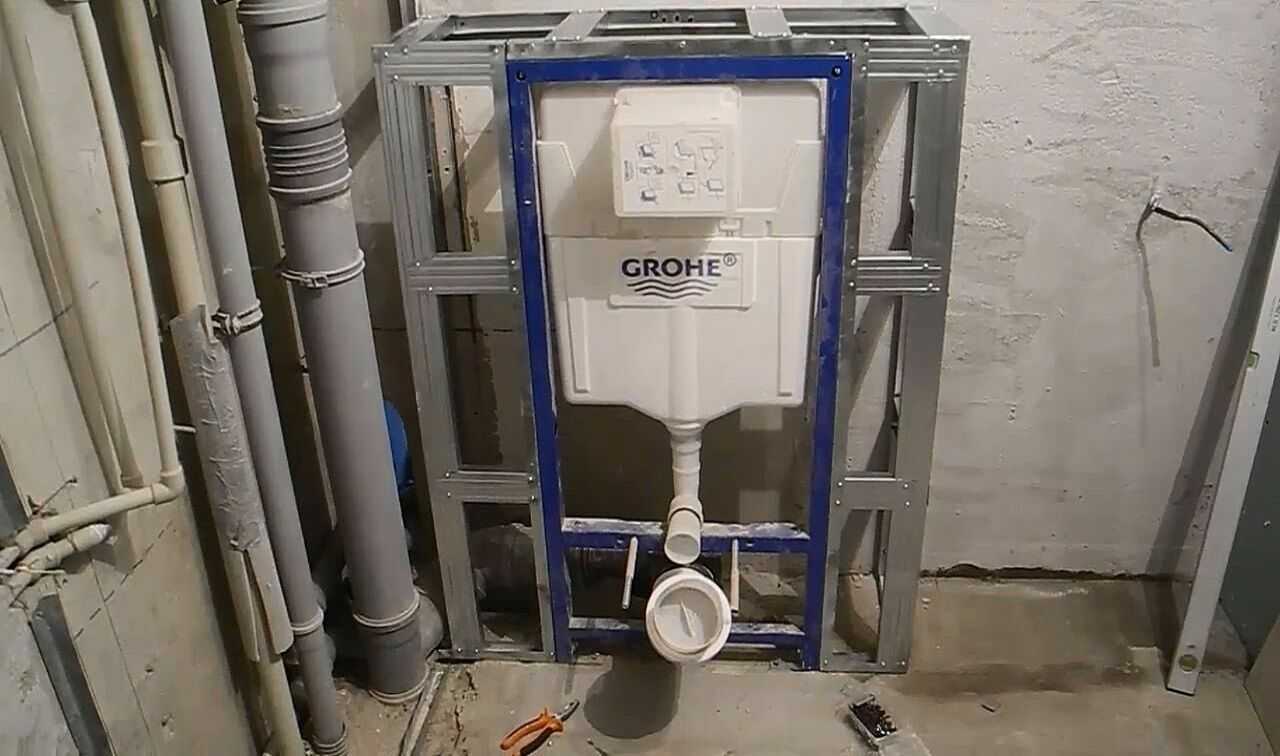

Рамная инсталляция для унитаза

Устройство для слива рамной конструкции более универсально, потому что может устанавливаться в ванной комнате где угодно.

В узких туалетах место расположения рамной конструкции проще зашить по всей ширине. Это облегчит уборку помещения и упростит демонтаж в случае необходимости

В стандартный комплект поставки оборудования входит:

• регулируемая по высоте металлическая рама;
• клипса для фиксации канализационной трубы;
• сливной бачок;
• фитинги для подвода и отвода воды;
• кнопка слива;
• комплект креплений.

В бюджетных версиях конструкций может отсутствовать кнопка слива, которая приобретается покупателем дополнительно.

Отверстие для подвода водопроводной трубы к бачку может быть в разных местах, но в области окна кнопки слива обычно есть кран для перекрытия воды (+)

В зависимости от места монтажа рамные инсталляции делятся на 3 вида:

• угловые;
• пристеночные;
• напольные.

Преимуществом рамной конструкции является возможность её установки и на несущую плиту, и на фальшстену из гипсокартона. Это актуально для изделий со сдвоенной рамой. Крепление металлического каркаса производят к полу и стене одновременно. А чашу унитаза фиксируют непосредственно на раму, которая выдерживает нагрузку до 400 кг.

На нашем сайте есть несколько статей, посвященных выбору инсталляции для унитаза:

Устройство и схема работы инсталляции

Самостоятельный монтаж унитаза на инсталляцию станет легче, если разобраться в устройстве её конструкции и принципах работы. Рассмотрим элементы рамного санузла более подробно.

Опорная стальная рама

Металлический каркас является главным несущим элементом инсталляции, на который приходится не только вес оборудования, но и масса сидящего на чаше человека.

Рама фиксируется одновременно к несущей стене и полу, но существуют и конструкции с двойной рамой для монтажа в перегородках больших ванных комнат.

Сдвоенная рама устанавливается в перегородке больших санузлов и крепится только к полу четырьмя лапками с помощью специального крепежа (+)

Внизу каркас снабжен выдвижными лапками для регулировки высоты инсталляции. Стандартная высота верхнего края сиденья унитаза от пола — 40-48 см, она зависит от роста хозяев квартиры. Спереди в раму вкручиваются стальные штыри, на которые впоследствии и навешивается чаша.

Пластиковый сливной бачок

Форма пластикового бачка у каждого производителя своя, потому что необходимо обеспечить хорошую вместимость воды в узких рамках металлического каркаса. Поверхность пластика покрыта теплоизолятором для предотвращения образования конденсата.

Выбирайте сливной бачок со специальным покрытием, которое предотвращает образование конденсата. При наличии влаги в закрытом пространстве инсталляции металлические элементы могут быстро сгнить

На передней поверхности бачка располагается небольшой участок, на котором производители пытаются вместить всё оборудование: патрубок для подсоединения водопроводного шланга и устройство для монтажа спусковой кнопки. Именно к этому ограниченному прямоугольнику инсталляции будет доступ для ремонта после окончательной установки оборудования.

Дозирование слива уже стало стандартом, поэтому на каждом сливном бачке имеется регулирование объёма спускаемой воды.

Виды чаш унитаза

Чаша – это самый красивый элемент инсталляции, над которым больше работают дизайнеры, чем инженеры. Традиционная овальная форма сиденья остается самой продаваемой, но спросом пользуются также прямоугольные, круглые и фигурные чаши.

При определении необходимой высоты чаши унитаза учитывайте рост детей. Снижение уровня на 2-3 сантиметра помогут научить ребенка самостоятельно ходить в туалет на 1-2 года раньше

Мелкие комплектующие инсталляции (крепления, фитинги, кнопка слива и др.) разнятся в зависимости от производителя, поэтому об особенностях их монтажа лучше ознакомиться в инструкции по установке.

Мифы о подвесной сантехнике

Хотя примитивные блоки для смыва применялись ещё в советское время, люди до сих пор боятся устанавливать в квартирах современные блочные сантехнические конструкции. Ниже рассмотрены заблуждения об инсталляциях и подвесных унитазах.

Миф №1. Подвесной унитаз может упасть под весом человека.

Крепление инсталляций обычно проводится болтами толщиной 12 мм. Сама рамная конструкция и опорные стержни рассчитаны на вес 400-450 кг. Единственной причиной падения унитаза может быть обрушение стены, к которой он крепится.

Миф №2. Необходим демонтаж декоративного короба при .

Рамка кнопки слива фиксируется на защелках и легко снимается. Под ней расположено отверстие для подведения водопроводного шланга с компактным краном. В пределах этого «монтажного» окна на передней стенке бачка находится и , который руками выкручивается с бачка и ремонтируется без демонтажа короба.

Миф №3. Подвесной унитаз занимает минимум места.

Блочные и рамные инсталляции требуют дополнительных 20-25 см пространства ванной комнаты. Поэтому эти конструкции занимают даже больше места, чем напольный унитаз. Единственным вариантом сокращения пространства является расположение инсталляции в нише стены.

Миф №4. Запчасти к блочным инсталляциям отсутствуют.

Размеры комплектующих у большинства производителей стандартизированы, потому что приоритет при покупке имеют ремонтопригодные модели. В магазинах сантехники подобрать сломавшуюся деталь не составит труда. Кроме того, выполнить можно самостоятельно.

Пошаговый монтаж инсталляции и унитаза

Установить сантехническую инсталляцию самостоятельно несложно. Главная опасность состоит в протекании стыка канализационной трубы и патрубка унитаза после окончательной установки.

Чтобы избежать таких проблем, необходимо соблюдать все правила пошагового монтажа инсталляции. Далее будут рассмотрены схемы установки унитазов с различными конструкциями.

Необходимые инструменты

Для проведения монтажа инсталляции и крепления к ней унитаза необходимы такие инструменты и материалы:

1. Отвертка.
2. Разводной ключ.
3. Дрель-перфоратор со сверлами.
4. Плоскогубцы.
5. Дюбели и болты.
6. Молоток.
7. Уровень.
8. Рулетка с маркером.
9. Силикон.

Перечислен минимум инструментов и материалов, которые пригодятся при установке самой инсталляции. При монтаже короба необходимы другие приспособления, но эту работу лучше доверить профессионалам.

Установка блочной инсталляции

Установить блочную инсталляцию можно двумя способами:

1. В специально подготовленную нишу в стене.
2. На бетонную плиту, которая затем зашивается гипсокартоном.

Вне зависимости от типа установки, перечень действий для сборки инсталляции остается одинаков.

Шаг первый. Нанесение разметки в санузле. В небольших узких комнатах унитаз устанавливается по её оси, а в больших — чашу лучше располагать по оси слива.

При разметке комнаты с уже положенной напольной плиткой не используйте черный маркер. Его отметины могут остаться на межплиточных швах

Сначала необходимо провести линию маркером или мелом от угла до угла комнаты вдоль стены, где планируется установка инсталляции. Затем вдоль оси установки чаши необходимо начертить перпендикулярную первой линию, использую строительный уголок.

Шаг второй. Формирование мест креплений. В соответствии с намеченной осью установки чаши проводится определение мест фиксации блочной конструкции. При перекосах оси чаши и стены под крепления можно подложить деревянные или пластиковые прокладки для достижения угла в 90 градусов.

В рыхлых бетонных плитах предпочтение отдается креплению с помощью дюбелей, которые обеспечивают максимальную площадь соприкосновения крепежа со стеной

Необходимо обязательно центрировать расположение дюбелей относительно середины сливного отверстия унитаза. Если расстояние между местами крепления блока 60 см, то каждое отверстие под дюбель должно сверлиться на расстоянии 30 см от оси чаши.

После разметки необходимо просверлить дрелью отверстия и вставить в них прилагающиеся к изделию крепежные элементы.

Шаг третий. Фиксация блочной конструкции. Сливной бак прикручивается шурупами или анкерными болтами к стене. После этого к конструкции подводится водопроводный шланг, и присоединяются патрубки, которые будут стыковаться с чашей унитаза.

Внутри «монтажного» окна обычно расположен идущий в комплекте гибкий шланг, в который вода подается через переходник с краном

Шаг четвертый. Вкручивание опорных штифтов чаши. После фиксации блочного механизма к нему присоединяется чаша унитаза. В отверстия для её крепления вставляются металлические стержни и определяются места их крепления на стене, чтобы высота сидения унитаза была 40-48 см.

Стержни изготовлены из сверхпрочной негнущейся стали и выдерживают без деформации нагрузку до 450 кг. Изменить впоследствии их расположение без демонтажа декоративного короба не получится

После этого унитаз снимается, и дрелью просверливают отверстия в бетонной плите под стержни, которые затем фиксируются в стене крепежом.

Шаг пятый. Монтаж канализационного слива. Чаша унитаза навешивается на опорные штифты и в неё вставляется патрубок слива воды с бачка. После этого определяется схема канализации и производится её монтаж с жесткой фиксацией отводящей 110-милиметровой трубы.

Жесткая фиксация канализационной подводки обязательна, потому что при установке чаши унитаза труба не должна изменять своё положение

Шаг шестой. Обшивка блочной инсталляции и установка чаши унитаза. После монтажа канализации чаша унитаза снимается и начинается декоративная обшивка всей сантехнической конструкции плиткой или влагостойким гипсокартоном.

Кнопка слива и её рамка устанавливаются в последнюю очередь. Но испытывать работу механизма слива следует только после высыхания герметика на канализационном стыке

Когда обшивочные работы завершены, монтируется кнопка слива, а чаша насаживается на сливные патрубки и опорные металлические штифты. После этого унитаз приживается гайками к стенке.

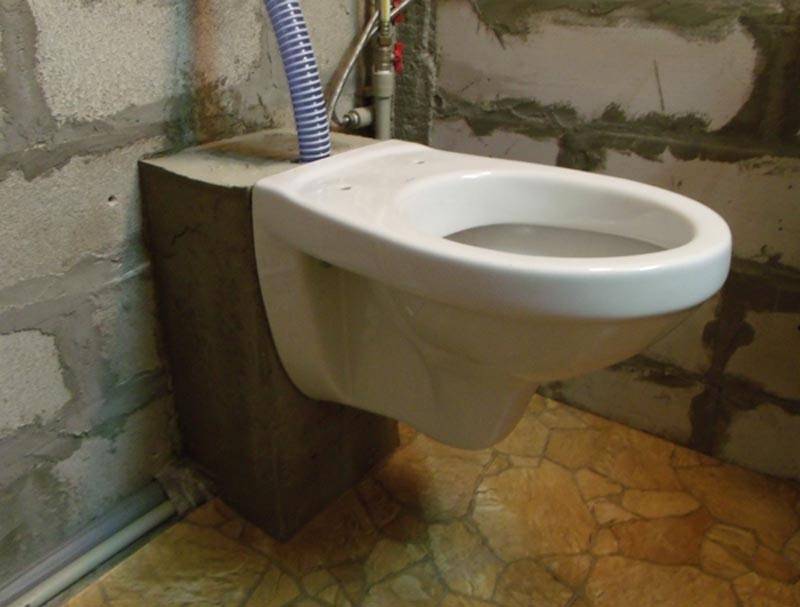

Вместо обшивки сливного отверстия блочной конструкции, опорных стержней и канализации иногда используется их заливка бетоном.

При замешивании бетона для заливки необходимо покупать только сертифицированные материалы, а также соблюдать технологию, потому что конструкция будет испытывать большие нагрузки

Для этого после пятого шага вокруг указанных конструкций монтируется общая деревянная опалубка, а её внутренний объем заливается бетоном. Через 5-7 дней после заливки опалубка снимается, а чаша унитаза состыковывается с жестко зафиксированными в бетоне опорными штифтами, патрубками канализации и сливом бачка.

Монтаж унитаза с рамной инсталляцией

Установку рамной инсталляции с унитазом можно проводить в произвольном месте санузла. Однорамные конструкции крепятся одновременно к стене и полу, а инсталляции со сдвоенной рамой можно устанавливать посреди комнаты в специальной перегородке.

Монтаж обоих вариантов конструкций отличается только местом крепления металлического каркаса и формой декоративной обшивки, поэтому их установка будет рассмотрена в рамках одной пошаговой инструкции.

Шаг первый. Сборка каркасной конструкции. Установка инсталляции начинается со сбора металлической рамы. Для компенсации неровностей пола и стен в конструкции каркаса предусмотрены выдвижные лапки. После регулировки положения рамы по уровню, лапки жестко фиксируются в требуемом положении.

Для регулирования расстояния между стеной и рамой существует специальный механизм. Фиксация положения лапки должна производиться жестко, чтобы избежать возможного перекоса рамы

Инсталляция прикладывается к месту монтажа, и маркером отмечаются места, в которых необходимо просверлить отверстия под дюбели.

Шаг второй. Установка бака на металлическую раму. Высота бачка для воды также может регулироваться, но не во всех моделях инсталляций. Рекомендуемая высота расположения спусковой кнопки – 1 м от поверхности пола.

Высота сливной кнопки не имеет принципиального значения для работы механизма, но опросы свидетельствуют, что 100 см – это оптимальный вариант

Исходя из этого параметра, происходит выбор уровня расположения сливного бака внутри металлической рамы. Вместе с баком монтируются фитинги для слива воды.

В рамной конструкции часто имеется регулируемая по высоте горизонтальная металлическая планка. Она имеет отверстия или клипсы для крепления опорных стержней чаши унитаза, патрубков слива воды с бака и канализации.

Шаг третий. Монтаж канализации. К раме прокладывается 110-милиметровая канализационная труба.

Шаг четвертый. Крепление рамной конструкции. Просверливают отверстия для крепления металлического каркаса, и затем он прикручивается шурупами или анкерными болтами к стене и полу в намеченных точках. Оптимальное расстояние от каркаса рамы до стены – 140-195 мм.

Близко прикрутить раму к стене не получится, потому что за металлическими лапками должна ещё разместиться канализационная труба размером 110 мм

К раме фиксируется канализационная труба с помощью имеющегося в распоряжении крепежа.

После того, как рамная инсталляция полностью собрана, необходимо удостовериться в правильности регулировки опорных высоты штырей и патрубков. Для этого на конструкцию навешивается чаша унитаза.

Шаг пятый. Проверка герметичности. К сливному баку подключается водопроводная труба и открывается кран. После наполнения бачка производится пробный слив. При отсутствии протечек чаша унитаза снимается и начинается обшивка инсталляции.

Шаг шестой. Формирование короба вокруг рамной инсталляции.

Закрыть металлическую раму можно двумя способами:

• зашить гипсокартоном;
• обложить кирпичом и плиткой.

Перед изоляцией инсталляции необходимо закрыть её патрубки заглушками или полиэтиленовыми пакетиками. Для обшивки необходимо использовать влагостойкий гипсокартонный лист толщиной 12,5 мм. Короб будет представлять собой декоративный элемент, на который не приходится опорной нагрузки.

Переднюю панель короба необходимо усиливать сзади металлопрофилем для того, чтобы при случайном нажиме рукой на гипсокартон он не лопнул и не провалился

При обшивке необходимо заранее предусмотреть формирование отверстий под патрубки и опорные штифты чаши унитаза.

Шаг седьмой. Крепление унитаза к раме инсталляции. К монтажу чаши унитаза на инсталляцию можно приступать сразу после заштукатуривания и окраски гипсокартонного короба. Если металлический каркас обкладывался кирпичом и плиткой, то ставить на него унитаз следует через 10 дней после окончания работ.

Между чашей и стеной вместо силикона можно подложить прокладку из утеплителя толщиной 1-2 мм для предотвращения растрескивания керамического покрытия при нагрузках

Перед насаживанием унитаза на опорные штифты необходимо смазать силиконом резиновые прокладки патрубков канализации и сливного отверстия бачка. Также слой герметика наносится на заднюю стенку унитаза на расстоянии 5 мм от края по всему периметру соприкосновения со стенкой.

Чаша фиксируется к стене двумя болтами, закручиваемыми на металлические штифты. Через сутки можно произвести пробный слив для проверки работы всей инсталляции.

Присоединение напольного унитаза к инсталляции

Блочные и рамные инсталляции не обязательно предполагают установку навесной чаши унитаза. Его можно установить классически на пол. Схема монтажа напольного унитаза отличается от вышеизложенных способов лишь местом расположения элементов крепежа и патрубка канализации.

При установке унитаза на пол его фиксируют, как на опорные горизонтальные стержни, так и прикручивают к полу. Производители чаши выбирают вид крепления, исходя из формы изделия.

При фиксации унитаза к полу необходимо наметить и просверлить в напольной плитке два отверстия для крепления. После обшивки инсталляции коробом, чаша унитаза монтируется к патрубкам канализации и слива бачка, а затем прикручивается к полу с помощью имеющегося крепежа.

После окончательной фиксации унитаза необходимо промазать по периметру основания силиконовым герметиком, чтобы под чашу не попадала вода и грязь

Для связи канализационной трубы и чаши унитаза можно дополнительно использовать .

Обшивка инсталляции гипсокартоном

Чтобы замаскировать не самую привлекательную сторону установки и подключения сантехнического оборудования зачастую применяется метод обшивки гипсокартоном. За сооруженным из него коробом отлично скрываются как сама опорная система, так и подведенные коммуникации.

С общим принципом обшивки ознакомит следующая подборка фото:

Галерея изображений

Фото из

Для того чтобы обшить инсталляцию гипсокартоном, устанавливаем конструкцию и запасаемся материалами. Потребуется влагостойкий гипсокартон, шурупы 13, саморезы для крепления к профилю 3,5×25, профиль 27×28, дюбель-гвоздь 6×40

Учитывая, что закрепленный гипсокартон должен стать заподлицо с опорной конструкцией, выполняем разметку стен

Фиксируем раму из профиля на стене, тщательно проверяем горизонтальность и вертикальность выполненной установки

От зафиксированного на стене профиля выставляем торцевые ребра каркаса и лицевую его часть

Для сооружения маскировочной обшивки канализационных и водопроводных труб также размечаем и устанавливаем каркас из металлического профиля

Обшиваем сооруженный каркас гипсокартоном, заранее раскроив для работы отрезки материала по фактическим размерам

По имеющемуся в комплектации унитаза шаблону раскраиваем лицевую панель обшивки

Собираем декоративно-защитный короб для инсталляции и коммуникаций, фиксируем оставшиеся детали маскирующей обшивки

Шаг 1: Подготовка материалов для обшивки

Шаг 2: Разметка стены для установки профиля

Шаг 3: Крепление профиля под обшивку к стене

Шаг 4: Сооружение каркаса из металлического профиля

Шаг 5: Устройство каркаса для коммуникаций

Шаг 6: Обшивка каркаса отрезками гибсокартона

Шаг 7: Раскрой лицевой панели обшивки

Шаг 8: Устройство короба для инсталляции и труб

Полезные советы по установке

При имеется ряд важных нюансов:

1. Подведение воды к отверстию сливного бачка лучше производить с помощью пластиковых труб, потому что срок эксплуатации резиновых шлангов ограничен 3-5 годами.
2. Нельзя проводить фиксацию опорных стержней чаши унитаза в старых несущих стенах. Если сверло проходит в плиту, не встречая особого сопротивления, то лучше дополнительно забетонировать стержни с канализационной трубой и сливным патрубком бачка.
3. Рама должна быть закреплена болтами минимум в 4 местах.
4. У подводящей воду трубы должен быть отдельный закрывающий кран в удобном для доступа месте.

Следование предложенным инструкциям обезопасит квартиру от затопления и предотвратит необходимость демонтажа декоративного короба в течение первых лет эксплуатации унитаза.

Выводы и полезное видео по теме

Видеоролики за несколько минут позволят сложить в голове полный пазл схемы сборки инсталляций для унитаза. После их просмотра вышеописанные пошаговые инструкции станут более понятными и осознанными.

Процесс сборки рамной инсталляции:

Установка блочной инсталляции в нишу:

Крепление унитаза к раме инсталляции:

Предложенная пошаговая инструкция монтажа унитаза с рамной и блочной инсталляциями укладывается в несколько часов работы, если не учитывать время на создание декоративного короба.

Суть установки сводится к ровному и прочному креплению рамы, присоединению патрубков и состыковыванию чаши унитаза с блоком слива. Осуществить это может каждый хозяйственный человек, умеющий обращаться с необходимым инструментом.

У вас есть практические навыки крепления унитаза к инсталляции? Делитесь собственным опытом монтажа или задавайте вопросы по теме статьи. Блок для в комментариев расположен ниже.

воды — Как починить подвесной унитаз, который продолжает работать?

спросил 9 лет, 9 месяцев назад

Изменено 9 месяцев назад

Просмотрено 77 тысяч раз

Наш подвесной унитаз продолжает работать. «Остановиться» легко, сняв пластину с кнопками и прижав цилиндр (клапан?) внутри, но хотелось бы найти актуальное решение 🙂

Мне трудно понять, в чем дело, потому что я ничего не знаю об этих вещах, и это внутри стены: сложно просто разобрать и осмотреть.

Унитаз «Duravit», но я не смог найти никаких характеристик самого механизма смыва, так что это может быть «что угодно», я полагаю.

Есть идеи, как это исправить или что я могу проверить? Или просто вызвать мастера?

Теперь немного наглядности:

Сначала кнопка. При нажатии наполовину он не продолжает работать, но это не очень хороший смыв. При нажатии на нее до упора она застревает в положении «открыто» или так кажется.

Внутри набора кнопок (похоже, это работает под давлением воздуха?)

Итак, этот цилиндр с синим верхом застревает в верхнем положении

Готов надавить на него, чтобы он перестал промываться. Простое решение, но, очевидно, раздражающее

• вода
• туалет

У нас была аналогичная проблема с туалетом Duravit.

Мы следовали приведенным выше инструкциям, и после того, как он вытащил как часть регулятора впускной воды, так и регулятор промывки, он не обнаружил никаких отложений кальция: только несколько пятен ржавчины. В качестве последней проверки мой муж спустился в бачок унитаза и почувствовал, что что-то застряло в нижнем запорном клапане. Он нащупал то, что, как ему казалось, было отломанным куском резины, и, потянув его с некоторой силой, вытащил посторонний предмет в руке из отверстия в стене и обнаружил совершенно неповрежденного, но мертвого скорпиона]. должно быть, умер как раз в то утро, когда туалет начал работать. К счастью, его не ужалили.

1

Мне нужно было знать 2 (или 3) вещи:

1. (легко) тот факт, что эти вещи можно легко разобрать

2. (сложнее) как на самом деле работает промывка

   и третья, причина в данном случае:

3. кальций зло

Итак, после того, как дружелюбный сантехник, который «отказался» прийти по такому пустячному вопросу, предложил мне разобрать эту вещь, найти что-то не так, исправить это и сначала собрать это, что помогло мне начать работу, я удалил количество деталей:

1. передняя панель (см. выше)
2. Винты и 2 прямоугольных пластины, удерживающие переднюю часть на месте (см. выше)
3. Шланг для воды (железная штука, см. выше)
4. Я снял деталь, которая запускает/останавливает поток воды вместе с поплавком (был слева, нет изображения) и осторожно кладу ее внутрь.
5. Сложнее всего было снять пластиковую основу: с одной стороны был механизм, а с другой стороны нужно было подняться (но потребовалось некоторое усилие). См. рисунок ниже.

Теперь, когда у нас, наконец, появилась некоторая картина, вот что происходит: синяя часть большого цилиндра (также показанная выше) — это та, которая останавливает поток воды, а меньшая (белая) — та, которая подталкивает его вверх при нажатии на кнопку (давление воздуха). Это был тот, который не упал снова из-за накопления кальция. Очистка исправила это! см. изображение проблемы перед его чисткой.

Странно, что относительно новый туалет (дом 2008 года) будет иметь эту проблему, поэтому я полагаю, что это иногда вернется ;(

Компания Duravit использовала два разных настенных держателя: Geberit и Grohe. У вас Гроэ. У обеих компаний есть отличные представители технической поддержки клиентов, которым вы можете позвонить.

Тем не менее, кроме очевидных проблем с изношенной прокладкой заслонки, необходимо проверить еще 2 вещи. Если ему меньше 5 лет, я сомневаюсь, что это проблема.

1. В наполнительном клапане имеется мембранный механизм, который можно легко заменить, когда запасной будет у вас под рукой.

2. Соединительные «штифты» или стойки, которые соприкасаются с задней частью кнопок привода, необходимо отрегулировать до нужной длины, они выдвигаются внутрь или наружу, а затем фиксируются на месте с небольшим крутящим моментом.
   Они очень просты в ремонте для сантехников, которые устанавливали унитазы Duravit.

Вы можете получить действительно хорошую разбивку деталей либо на сайте groheamerica, либо на сайте geberit.usa. Я считаю, что это Grohe. Их технический отдел в Чикаго превосходен.

На YouTube также есть достойные видеоролики, наглядно иллюстрирующие, как это сделать.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

сменное сиденье для настенного унитаза

спросил 3 года 11 месяцев назад

Изменено 3 года, 6 месяцев назад

Просмотрено 2к раз

Я могу получить доступ к винтам под унитазом, но они расположены горизонтально, как будто это винты, крепящие унитаз к стене, а не винты, направленные вниз, которые крепят сиденье унитаза к чаше. Кому-то это кажется правильным? Как лучше поступить? Любые советы / заверения приветствуются Тире

• унитаз

Горизонтальные шпильки и гайки/шайбы крепят унитаз к стене.

Крепления сиденья отодвинуты слишком далеко назад, чтобы к ним можно было легко добраться снизу.

Возможно, вам придется снять унитаз со стены, так как петли сиденья закреплены через фарфор и обычно начинают вращаться, как только они ослабнут, по крайней мере, так было на моем опыте.

4

Посмотрите это видео, начиная примерно с 11 мин 30 с. Настенный унитаз Grohe

РЕДАКТИРОВАТЬ Я вижу винт, выставленный под откидной крышкой на опубликованном изображении. Я бы предположил, что отвинчивая его, вы освободите штуцер, удерживающий сиденье.

Было бы разумно проконсультироваться с домовладельцем даже перед, казалось бы, простой заменой сиденья унитаза. Может быть, его сотрудники знают, как это сделать, и сделают это за вас.

EDIT2 Вы заглянули или ощупали под чашей, чтобы увидеть, видны ли болты седла? См. Какой инструмент мне нужен, чтобы получить доступ к этому болту?

НЕ прикасайтесь к горизонтальным болтам/гайкам.
Похоже на трехстенный горный унитаз Duravit Starck. Вы можете просмотреть различные версии унитазов Starck 3 со спецификациями, чтобы четко определить модель, которая у вас есть. На www.duravit.us. Чтобы определить, какой у вас есть, измерьте от стены вперед по верху.
Похоже, вам понадобится их самое распространенное сиденье для унитаза — Duravit 00633

. Это медленно закрывающаяся версия.

Имейте в виду, что существует 3-4 модели чаши Starck 3, каждая из которых имеет свое сиденье/крышку с медленным и немедленным закрыванием.
Имейте в виду, что Duravit — это бренд элитной арматуры премиум-класса, который на самом деле не ориентирован на покупателей «сделай сам».

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.
