Узел 2.13 — 2.22 Крепление трубопровода к стене Монтаж трубопроводов Техническая информация

Главная / Техническая информация / Монтаж трубопроводов / Узел 2.13 — 2.22 Крепление трубопровода к стене

« Назад
  • Узел 2.13 Крепление трубопровода к стене
  • Узел 2.14 Крепление трубопровода к стене
  • Узел 2.15 Крепление трубопровода к стене
  • Узел 2.16 Крепление трубопровода к стене
  • Узел 2.17 Крепление трубопровода к стене
  • Узел 2.18 Крепление трубопровода к стене
  • Узел 2.19 Крепление трубопровода к стене
  • Узел 2.20 Крепление трубопровода к стене
  • Узел 2.21 Крепление трубопровода к стене
  • Узел 2.22 Крепление трубопровода к стене

В статьях описываются крепежные узлы, используемые для установки трубопровода на стену и включают варианты их конструктивных схем, областей применения и комплектов изделий для монтажа. Узлы крепления для труб монтируют, исходя из технологией работ комплектов деталей для установки.

Набор изделий в них зависят от:

  • сечения и массы трубопровода;
  • наличия изоляции, другого покрытия снаружи трубы либо их отсутствия;
  • типа движущегося внутри магистрали вещества (жидкость или газ), его скорости, плотности, температуры, давления;
  • месторасположения трубопроводной системы (в помещении или на открытом воздухе).

Трубы круглой формы фиксируют на стенах горизонтально либо вертикально анкерными болтами FAZ. Причем таких точек крепление может быть от одной до трех. Трубу зажимают хомутом. А его устанавливают напрямую к стене либо же используя промежуточные элементы (консоли, траверсы). Эти детали, как правило, усиливают при помощи уголков или угловых элементов. Они позволят более равномерно перераспределить нагрузку, определяемую весом трубопровода (с перекачиваемой средой) и его крепления.

Узел 2.13 Крепление трубопровода к стене

Документация:

  • Скачать pdf

Описание

Одиночные линии горизонтальных неизолированных труб с небольшим диаметром монтируют на стену с помощью резьбовых шпилек. Такой вариант равномерно распределяет нагрузку по соседними крепежным узлам магистрали и исключает их разрушение при возникновении аварийной ситуации. Применяется для трубопроводов, по которым перекачивают воду, пар, природный газ с небольшой скоростью. Давление и температура этих веществ равны или превышают аналогичные параметры воздуха, окружающего магистральную трубу. Это могут быть системы отопления, подачи природного газа, питьевой или технической воды, отведения хозяйственно-бытовых стоков для жилых домов, офисов, складских и коммерческих комплексов, некрупных производств.

Предварительно в стене сверлят цилиндрическое отверстие нужной длины, в которое вставляют анкерный болт серии FAZ и зажимают его, затягивая гайку. При этом резьбовая часть указанного крепежа выступает над вертикальной плоскостью стены. На нее плотно навинчивается соединительная муфта, в которую затем вкручивают шпильку с трубным хомутом модели FRS Plus.

Комплектующие

Производится из оцинкованной стали. Применяют в конструкциях узлов крепления, которые испытывают на себе значительные по величине вибрации или ударные нагрузки; находящихся под влиянием перепадов температуры воздуха, влаги и пыли.

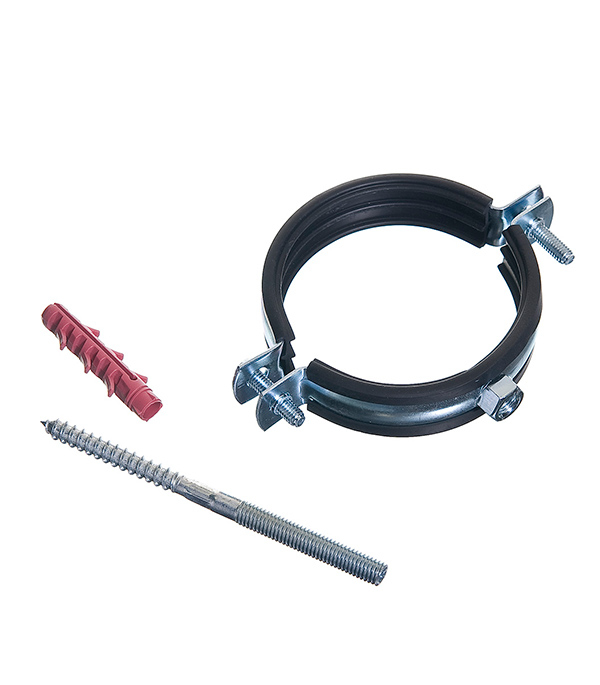

  • Хомут для трубы. Его внутренняя поверхность покрыта слоем виброизоляции. Состоит их двух половин с винтами, зажимающими трубу и быстроразъемного замка. Последний упрощает предмонтаж трубопровода и изменение его положения при эксплуатации.
  • Анкерный болт. Служит для надежной фиксации шпильки с хомутом на стене.
  • Резьбовая шпилька. Прочно удерживает на себе хомут.
  • Соединительная муфта. Деталь в виде шестигранной гайки увеличенной высоты. С помощью шпильки связывает хомут и анкерный болт.

Узел 2.14 Крепление трубопровода к стене

Документация:

  • Скачать pdf

Описание

Вертикальную установку трубы без изоляции на стене можно сделать при помощи резьбовой шпильки. Этот вариант применяется потому, что соседние точки крепления размещают на стене одна над другой, причем расстояния между ними – относительно небольшие. По этой причине уменьшаются силы, которые действуют на каждый из крепежных узлов. Такой способ используют, если трубопровод обеспечивает транспортировку воды, технологических жидкостей, хозяйственно-бытовых стоков, инертного газа или воздуха под давлением. Их температура не отличается от окружающего трубу воздуха. А скорость движения ограничена, чтобы не создавать излишнего шума. Трубопроводы таким образом прокладывают на производственных предприятиях и в торговых центрах.

В нужной точке массива стены выполняют отверстие, куда вставляют анкер-болт FAZ и разжимают при помощи его гайки. На болт накручивается удлиняющая муфта серии VM, а уже в нее – ввинчивают шпильку с трубопроводным хомутом FRS Plus.

Комплектующие

Изготовлены из стали, защищенной слоем цинка. Применяют для узлов крепления, монтируемых внутри помещения или на улице, на которые воздействуют влага, загрязнения, воздух с высокой или низкой температурой, удары либо вибрация.

  • Хомут трубопроводный. Составлен из двух половин с винтами для зажима. Есть замок, который удобен для предварительного монтажа трубы и изменения ее положения при эксплуатации.
  • Болт анкерный. Надежно фиксирует детали узла крепления на стене и передает ей все усилия.
  • Шпилька. Служит для соединения трубопроводного хомута с муфтой.
  • Муфта соединительная. Образует единую конструкцию узла крепления, связывая через резьбовую шпильку хомут с анкерным болтом.

Узел 2.15 Крепление трубопровода к стене

Документация:

  • Скачать pdf

Описание

Рассмотренный вариант крепления применим в случае наклонной либо горизонтальной установки трубопровода со средним и более диаметром. Магистрали фиксируют на несущем основании (стене) при помощи шпилек, ввинченных в монтажные площадки. Это подходит для труб, по которым перемещается пар, вода, воздух, другие жидкости и газы.

Указанные вещества в таком случае обычно находятся под давлением, равным атмосферному, или избыточным. Это условие необходимо соблюдать для принудительной циркуляции. Так прокладывают магистральные системы в учебных заведениях, офисах и гостиницах.

Для того, чтобы зафиксировать на стене установочную площадку GPS, сверлится два отверстия. Внутрь вставляют анкерные болты FAZ и раскрепляют путем затягивания гаек. При помощи последних деталей к стенке прижимают опорную пластину указанной выше площадки. В приваренную к ней гайку завинчивают шпильку с подсоединенным на конце хомутом FRSM под трубопровод.

Комплектующие

Стальные, защищенные оцинковкой. Используют для изготовления крепежных узлов трубопроводов, эксплуатируемых в атмосфере пыльного и/или влажного воздуха, воспринимающих ударные воздействия, вибрацию, испытывающих на себе перепады температуры и связанные с этим тепловые деформации.

  • Хомут для трубы. Составлен из 2-х половин с антивибрационными прокладками и зажимными винтами.
  • Болт анкерного типа. Необходим для фиксации всего узла крепления на стенку.
  • Шпилька. Связывает трубопроводный хомут с монтажной площадкой.
  • Установочная площадка. В ее составе имеется прямоугольная стальная пластина с продолговатыми отверстиями для анкеров. Такая их форма облегчит корректировку положения элемента. В центре листа – гайка на сварке и отштампованные (диагонально) ребра для жесткости.

Узел 2.16 Крепление трубопровода к стене

Документация:

  • Скачать pdf

Описание

Если трубопровод большого диаметра без изоляции нужно смонтировать на стене вертикально, применяется данный способ. Благодаря небольшому расстоянию между точками крепления удается равное распределение усилий между ними. Такой метод установки применим для магистралей, по которым циркулирует жидкость (вода, масло, спирт, нефтепродукты) или газ (водяной пар, воздух, аргон и т.

д.). Температура этих веществ почти не отличается от окружающей, а давление – несколько выше, достаточное для побуждения к движению. Таким образом крепят трубы для кондиционирования, отопления, горячего/холодного водоснабжения в жилых многоэтажных домах, производственных зданиях, отелях.

В массивной и прочной стене бурят два отверстия под анкерные болты типа FAZ и разжимают их. Затем на таком крепеже фиксируют опорную пластину установочной площадки GPS. В ее гайку закручивается резьбовая шпилька необходимой длины. С другой стороны на нее навинчивают трубопроводный хомут.

Комплектующие

Сталь, покрытая цинком. Подходят для деталей и узлов, испытывающих постоянное влияние значительной по величине вибрации, ударной нагрузки, влаги и загрязненных воздушных масс.

  • Хомут для трубопровода. Служит для установки магистралей (диаметр от 124 мм) внутри помещения либо на открытых площадках. Снабжен двумя винтами для обжима и прокладкой из антивибрационного материала.
  • Болт анкерный. Деталь, которая передает усилие от веса трубы (включая циркулирующее вещество) на стену.
  • Шпилька. Нужна, чтобы закрепить хомут на пластине монтажной площадки.
  • Площадка монтажная. Состоит из стальной пластины с отверстиями под анкерный крепеж и приваренной к ней гайки (резьбовое соединение).

Узел 2.17 Крепление трубопровода к стене

Документация:

  • Скачать pdf

Описание

Чтобы установить горизонтально на стене две параллельные трубы, часто применяют одну монтажную траверсу. Отличительная особенность рассматриваемого варианта – возможность лучше перераспределить нагрузку от трубопроводов на крепежный узел и несущее основание, т.к. магистрали отличаются по диаметру. Так монтируют коммуникации для воды, водяного пара, воздуха или других газов. Т.к. теплоизоляция на трубах отсутствует, то температура указанных веществ практически не отличается от окружающей среды. А давление – выше, что является фактором, побуждающим их к движению. Монтаж этих крепежных узлов выполняют чаще всего во вспомогательных помещениях торговых комплексов или производственных цехов для циркуляции теплоносителя, воды, удаления жидких отходов производства.

Сначала в стенке выполняется два отверстия, рассчитанных на анкерный крепеж FAZ. Эти болты зажимают в материале, одевают на них монтажную траверсу FUS и прижимают ее к несущему основанию с помощью шестигранных гаек и шайб для шины HK. В консоль заводят пару гаек FCN Clix, в которые вкручивают шпильки (с хомутами FRS Plus). Чтобы исключить откручивание резьбы, имеются контргайки MU.

Комплектующие

Оцинкованная сталь. Предназначены для деталей узлов крепления трубопроводов и других коммуникаций, на которые при эксплуатации действуют солнечные лучи, пыль, воздух, насыщенный влагой, а также механические удары или вибрация.

  • Анкер-болт. Прижимает к стене монтажную траверсу, надежно фиксирует ее вместе с остальными деталями крепежного узла.
  • Шпилька. Прочно удерживает два трубопроводных хомута на траверсе.
  • Гайка. Создает на шине траверсы точку крепления с внутренней резьбой для монтажа хомута.
  • Траверса. Деталь, закрепленная на стене, которая удерживает хомуты для труб при помощи шпилек.
  • Заглушка. Исключает скопление влаги, загрязнений внутри траверсы, а также травмы о металлическую кромку на торце.
  • Шайба. Имеет отгибы, охватывающие шину траверсы и предохраняющие ее от замятия и других повреждений при затяжке гаек анкерных болтов.
  • Хомут для трубопровода. Составлен из двух половин с виброизоляцией и зажимными винтами. Дополнен быстроразъемным замком для предварительного монтажа коммуникаций и их юстировки при эксплуатации.
  • Гайка 6-тигранная. Предохраняет шпильку с хомутом от откручивания из гайки для шины.

Узел 2.18 Крепление трубопровода к стене

Документация:

  • Скачать pdf

Описание

Если нужно установить трубопровод при определенном расстоянии до опоры и одновременно обеспечить требуемую жесткость узла крепления, без варианта с консольным выносом не обойтись. При этом одиночную трубу без изоляции монтируют на траверсе, которая, в свою очередь, зафиксирована на стене при помощи уголка. Последний крепится к основанию двумя анкерными болтами. Из-за наличия этого дополнительного элемента крепежный узел – более надежный и прочный. Он подходит для труб, по которым транспортируются жидкости (вода, фреоны), воздух или газы (азот, пропан-бутан и т.д.). Их скорость варьируется, а давление должно быть достаточным для перекачки веществ с требуемым расходом.

В стене выполняют два отверстия под анкерные болты FAZ, которыми фиксируют уголок WK. C ним при помощи двух комплектов (болт SKS + гайка для шины FCN Clix) соединяют траверсу. На нее через болт для шины FHS Clix устанавливают хомут для трубы FRS Plus. Оба торца траверсы закрыты при помощи пластмассовых заглушек FEC.

Комплектующие

Сталь с антикоррозионным покрытием (цинк). Используют для монтажа крепежных узлов труб, кабельных систем, на которые при эксплуатации действуют вибрация, удар, солнечная радиация и атмосферные осадки, разница температур воздуха, пыль и другие загрязнения.

  • Болт-анкер. Удерживает на стене уголок, на котором закреплена монтажная траверса с хомутом для трубопровода.
  • Уголок. По сути эта конструкция является угловой консолью, на которую опирается монтажная траверса.
  • Гайка. Крепежная деталь в специальном исполнении для шины, которая способна прочно зафиксировать траверсу на уголке.
  • Болт. Имеет стандартную шестигранную головку и служит для создания надежного резьбового соединения с гайкой для шины.
  • Плоская шайба. Предотвращает деформацию и повреждение материала траверсы при затягивании резьбы.
  • Монтажная траверса. Деталь, которая устанавливается на уголок, и служит для размещения хомутов под трубопроводы.
  • Заглушка. Сделана из пластика. Придает траверсе эстетичный вид, предохраняет ее внутреннюю полость от влаги и пыли, а руки монтажников – от травм об кромку металла на торцах.
  • Болт. Снабжен головкой т-образной формы и предназначен для фиксации хомута на шине траверсы.
  • Хомут. Нужен для удержания трубопровода. Составлен из двух одинаковых половин, снабженных парой зажимных винтов. Есть быстродействующий замок, упрощающий процессы предварительного монтажа магистралей и внесения корректив в их положение при эксплуатации системы.

Узел 2.19 Крепление трубопровода к стене

Документация:

  • Скачать pdf

Описание

Пару неизолированных трубопроводов одинаково небольшого диаметра вывешивают на стене с помощью консоли. Последняя деталь для этой цели имеет опорную площадку. Это придает жесткость всей конструкции крепежного узла и позволяет полностью передать действующие на него усилия на анкерный крепеж, установленный в массиве стены. Такой вариант монтажа трубопроводной системы используют, когда по ней транспортируют воду, другие жидкости, воздух или газ, находящиеся под избыточным (относительно атмосферного) давлением. Указанный метод крепления допускается для циркуляции теплоносителя систем отопления или вентиляции помещений; хладагента для кондиционирования; аргона и углекислого газа для сварочно-сборочных производств.

Для того, чтобы закрепить консоль, в стене просверливают два отверстия для анкерных болтов FAZ. Их крепят, разжимая цангу крепежа за счет затягивания штатных гаек. При этом над поверхностью несущего основания высвобождается резьбовая часть, на которой, в свою очередь, фиксируют опорную площадку консоли FCA. Затем на ней, применив гайки для шины FCN Clix, образуют две точки с резьбой. Они используются для подвески на шпильках хомутов под трубы. Страховку этих соединений от несанкционированного отворачивания гарантирует наличие шестигранных контргаек серии MU.

Комплектующие

Оцинкованная сталь. Используются в качестве деталей для узлов крепления, которые эксплуатируются в атмосфере влажного или запыленного воздуха, испытывают на себе влияние солнечного света, вибрационных и ударных нагрузок переменной интенсивности.

  • Анкер-болт. Прижимает к стене опорную площадку консоли.
  • Шпилька. Удерживает хомуты на шине консоли.
  • Гайка шины. Нужна для того, чтобы получить на траверсе точку с внутренней резьбой.
  • Консоль. Имеет шину с приваренной к ней опорной площадкой. В последней выполнены два удлиненных, взаимно перпендикулярных отверстия для анкеров. Это облегчит поворот консоли на небольшие углы или коррекцию ее по высоте.
  • Заглушка. Закрывает внутреннее пространство консоли от пыли и воды, а также защищает монтажников от травм стальными кромками торца.
  • Хомут. Удерживает трубопровод в нужном положении. Составлен из двух идентичных половин с виброгасящими прокладками и пары зажимных винтов. Предварительную установку трубы и смену ее положения при эксплуатации упростит имеющийся быстродействующий замок.
  • Шестигранная гайка. Ее задача – полностью исключить вероятность откручивания шпильки с хомутом из гайки шины, законтрив это соединение.

Узел 2.20 Крепление трубопровода к стене

Документация:

  • Скачать pdf

Описание

Чтобы закрепить на стене две трубы одного сечения, не имеющих изоляции, вполне достаточно использовать консоль, состоящую из шины с приваренной к ней опорной пятой. Жесткость всех частей этой детали позволит беспрепятственно передать все усилия, действующие на крепежный узел с трубопроводом, через анкерные болты к несущей стене. Такой монтаж особенно удобен для магистралей, относящихся к одной и той же системе жизнеобеспечения домов, производственных помещений (холодильные склады) или офисных зданий. Это может быть подача и возврат теплоносителя системы отопления; холодной воды – для нужд вентиляции или кондиционирования воздуха; горячего водоснабжения. В таких случаях оба циркулирующих потока отличаются друг от друга по скорости движения, давлению и температуре.

Сверлится два отверстия в материале стены для болтов анкерного типа FAZ, с помощью которых фиксируют опорную площадку консоли ALK. К ее шине на болтах FHS Clix притягивают хомуты трубопроводов FRS Plus.

Комплектующие

Сталь с оцинкованным покрытием. Применяются для установки линий трубопроводов, находящихся снаружи либо внутри помещений, которые превосходно выдержат действие ударов, вибрации и термических деформаций, запыленного или влажного воздуха, атмосферных осадков.

  • Анкерный болт. Удерживает на стене консоль за опорную площадку.
  • Болт для шины. Имеет головку из полипропилена, выполненную в форме буквы Т. Назначение – создание на консоли точек с наружной резьбой для фиксации хомутов.
  • Консоль. Монтажный элемент, нужный для установки труб на стенку из кирпича, газобетона и т.д.
  • Пробка-заглушка. Деталь из пластмассы, плотно закрывающая внутренность шины от грязи и влаги и предохраняющая руки от порезов о материал консоли.
  • Трубопроводный хомут. Имеет две равновеликие части с зажимными винтами и виброизоляционными прокладками. А быстроразъемный замок нужен для предварительной установки коммуникаций или юстировки их положения.

Узел 2.21 Крепление трубопровода к стене

Документация:

  • Скачать pdf

Описание

Тяжелую трубу большого диаметра следует монтировать на стену при помощи узла крепления, включающего усиленную консоль. Она состоит из двух перпендикулярных шин и такой же укосины (кницы) между ними, связанных между собой сваркой. Причем тот отрезок, который при установке консоли параллелен несущей стене, имеет отверстия для анкерных болтов. Такая конструкция позволяет уменьшить усилия, нагружающие все стальные профили, и почти полностью передать их непосредственно на несущую стенку.

Гайку для шины требуется для получения на этой детали отверстия с резьбой, куда вкручивают шпильку с хомутом для трубопровода. Как правило, по коммуникациям, установленным таким способом, перемещают жидкости или газы, имеющие значительный расход. Этому способствует достаточная площадь поперечного сечения трубопровода, а, следовательно, его небольшое гидравлическое сопротивление. Так поступают на предприятиях нефтеперерабатывающей отрасли, химических производствах, где необходимо перекачивать плотные и вязкие жидкости либо газы со значительным количеством примесей.

Сначала для анкерных болтов FAZ в стене бурят два цилиндрических отверстия. Крепежные изделия раскрепляют внутри материала строительной конструкции и устанавливают на них консоль FCAM. Внутрь горизонтальной части консоли заводят гайку для шины и вворачивают в нее отрезок шпильки. Это соединение дополнительно контрится стандартной шестигранной гайкой. А на противоположный конец шпильки предварительно навинчен хомут для трубы.

Комплектующие

Оцинкованная сталь. Применяют в креплениях, испытывающих на себе влияние атмосферной влаги, воздуха с переменной температурой, загрязненного пылью, а также сильной вибрации или ударов значительной силы.

  • Анкер-болт. Он разжат в стене и передает ей все усилия, которые действуют на трубу и ее крепление.
  • Хомут. При помощи двух зажимных винтов надежно удерживает массивные трубы (диаметр от 124 мм и выше). Для сохранения работоспособности крепежного узла оснащен прокладкой из виброизоляционного материала.
  • Гайка. Деталь, которая фиксирует шпильку на шине консоли.
  • Консоль. Имеет конструкцию, усиленную приваренным под углом раскосом. В опорной шине выполнено два продолговатых отверстия, облегчающие регулирование этой детали по углу или высоте после окончания монтажных операций.
  • Шпилька. Связывает хомут с шиной консоли.
  • Гайка. Контрит шпильку, предотвращая ее отвинчивание.

Узел 2.22 Крепление трубопровода к стене

Документация:

  • Скачать pdf

Описание

Для крепления к стене одновременно двух неизолированных труб практикуют использование консоли со сдвоенной (в поперечном сечении) шиной, усиленной снизу угловым элементом, играющего роль кницы. Эти детали связаны между собой элементом для сквозного монтажа, а анкерные болты удерживают их на поверхности основания. Такая схема установки способна разнести усилие от веса узла крепления и трубопровода на три точки (по числу анкер-болтов). Две гайки для шины образуют на консоли пару отверстий с внутренней резьбой. В них вкручиваются шпильки с хомутами под трубопровод. Данный метод установки предпочтителен для коммуникаций, по которым циркулирует сжатый воздух, природный газ, вода или водяной пар.

Монтируют трубы следующим образом. Под анкерные болты FAZ в материале стены пробуривают три отверстия. На двух крепежах устанавливают опорную площадку консоли FCA, а третий используют для фиксации ее углового элемента PSAE. Консоль связана с ним при помощи сквозного элемента PFCN. Далее на шину помещают ее гайки FCN Clix, в которые завинчивают пару шпильки. На последних устанавливают хомуты для труб FRS Plus.

Комплектующие

Производятся из оцинкованной стали. Ими оснащают крепежные узлы, подвергающиеся воздействиям атмосферных осадков, загрязненного либо влажного воздуха, термических напряжений, ударов и вибрации переменной интенсивности и направления.

  • Анкер-болт. Смонтирован внутри стены. Прочно удерживает на несущем основании консоль и ее угловой элемент.
  • Шпилька. Надежно удерживает хомуты для трубопроводов на консоли. При этом точно соблюдается требуемая дистанция до стенки и между осями соседних магистралей.
  • Гайка. Полимерными крыльями зафиксирована на шине, образуя резьбовое отверстие под шпильку с хомутом.
  • Консоль. Ее шина – сдвоенная, по поперечному сечению напоминающая букву H. В ее опорной площадке есть два продолговатых отверстия для анкеров. Это упростит при необходимости поворот консоли на небольшой угол или корректировку ее положения по высоте.
  • Угловой элемент. Выполняет роль дополнительной опоры консоли, увеличивает ее несущую способность и надежность узла крепления.
  • Хомут под трубопровод. Имеет две симметричные половины с виброизолирующими прокладками и зажимными винтами. Есть быстродействующий замок, который нужен при предварительной установке магистрали и для юстировки ее положения при эксплуатации.
  • Шайба опорная. Применяется совместно с угловым элементом в месте его крепления к стене. Предохраняет сопрягаемые детали от вмятин и деформаций при затяжке.
  • Элемент сквозного монтажа. Состоит из полимерной слайд-гайки специальной формы и шестигранного болта. Связывает угловой опорный элемент с шиной консоли.
  • Гайка. Шестигранный крепежный элемент. Предотвращает самопроизвольное отворачивание резьбовой шпильки с хомутом из гайки для шины.
