Содержание:

• 1 Разновидности крепления
• 2 Открытый тип
• 3 Применение дюбель-хомута.
• 4 Пластиковые клипсы.
• 5 Монтажные площадки.
• 6 Гвоздевые скобы.
• 7 Скрытый тип

Нельзя представить себе помещение, в котором не потребовалось бы крепления кабеля. Речь идет об электросетях, телевизионных кабелях, а также интернет-проводах.

Преимущество современных покрытий заключается в возможности спрятать коммуникации такого рода. Проводку можно делать открытого либо закрытого типа. Наиболее распространенный способ заключается в креплении провода к стене.

Разновидности крепления

Способ монтажа выбирается, исходя из условий эксплуатации проводки. Например, силовые провода, которые используются длительное время. К временному типу можно отнести линии связи, телевизионные подключения.

Существует два вида проводки:

• открытая: крепеж в этом случае проводят снаружи стены, по ее поверхности. Сеть остается доступной для визуального осмотра и возможности проведения некоторых ремонтных работ;
• скрытая: проводка закладывается внутрь стены. Она замурована, но доступна к подключениям или к помещению промежуточных коммуникаций. Например, коробки или щиты размещают именно здесь.

Открытый тип

Крепление кабеля к стене таким образом можно разными способами. Использование быстросохнущего раствора. Это достаточно легкий способ. Крепеж шнура проводят на неоштукатуренной поверхности кирпичной кладки. Используйте для этих целей шпатель.

Последовательность проц дуры следующая:

1. по кладке вдоль швов протяните 1–3 провода;
2. разведите в воде гипс, алебастр или специальную быстросохнущую смесь;
3. наносите шпателем раствор и прикрепляйте коммуникации прямо к нему; количество раствора зависит от веса проводов;
4. монтажные работы проводят по мере того, как застывает раствор.

Этот способ преимущественно используют для нежилых или подсобных помещений, так как крепеж, выполненный таким образом, имеет временный характер.

Применение дюбель-хомута.

Этот метод применяется, если предыдущий способ крепления проводов оказался малоэффективным. По принципу он напоминает крепеж скобами.

Последовательность работы следующая:

• нужно сделать отверстия в стене глубиной  30–40 мм, диаметром около 6 мм;
• расстояние между отверстиями должно составлять 30–40 см;
• проденьте провода через петли, вставьте дюбели в зазубренный конец.

Преимущества использования данного метода заключаются в скорости работы, ее простоте и высоком уровне надежности.

Дюбель-стяжки похожи на дюбель-хомуты, основное отличие заключается в способе затягивать петлю. Благодаря такой особенности несколько проводников надежно крепятся, собираясь в плотный пучок. Конец петель затягивают, используя пассатижи.

Пластиковые клипсы.

Это плоское изделие с отверстиями и двумя скобами.

Монтаж производится так:

1. сделать отверстие глубиной 4 мм, забить туда дюбели;
2. установить на стене клипсы, вкрутить шурупы;
3. вдавить кабель в клипсу, затем зажать скобой.

При выборе данного способа требуется учитывать поперечное сечение провода. Если укладывается несколько шнуров, то их нужно собрать в плотный пучок. Помимо надежности, у клипс отмечается еще один важный плюс – гибкость, эти изделия могут изгибаться, образуя угол.

Монтажные площадки.

Это современный способ, он основан на эффекте самоклейки. С изделия снимается защитная пленка,  затем оно прижимается к поверхности стены. Крепление проводов таким способом подходит для ограниченного вида проводов, преимущественно для телевизионных кабелей.

Гвоздевые скобы.

Для фиксации телевизионных проводов можно использовать скобы из гвоздей. Такое крепление проводов рекомендуется использовать только для деревянных стен, в оштукатуренных оно плохо держится. Если же под штукатуркой есть деревянная обрешетка, то гвозди можно забивать так, чтобы они попадали в рейки.

Скрытый тип

Это универсальный метод. Отмечают такие его преимущества:

• нет никаких технических элементов на поверхности после крепления кабеля;
• не меняет интерьер — внешний облик стен и стиль помещения от скрытого крепления кабелей не пострадает;
• монтаж несложен;
• способ подходит для любых поверхностей и углов.

Но есть и недостатки – если потребуется сменить проводники или добавить их, придется вскрывать штробы, это пыльная, трудоемкая и длительная работа.

Пластиковые короба под проводку подбирают в соответствии с размерами кабеля.

Можно использовать плинтуса, благодаря которым провод надежно прикрепляется к поверхности и закрывается. Короб под плинтус состоит из основной части и съемного продольного сердечника. В него вкладывают кабель, а затем конструкцию закрывают. Частей плинтуса соединяются практически незаметно, поэтому создается впечатление, что поверхность цельная, никаких коммуникаций и дополнительных конструкций под ней нет.

Итак, есть различные способы крепления кабеля к поверхностям. Производители предлагают широкий ассортимент крепежных элементов. Выбирая метод монтажа – открытый или скрытый, нужно учитывать основные эксплуатационные условия кабелей.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

О способах крепления кабеля — Гараж строим сами



На сайте habrahabr.ru Влад aka vvzlad 10 декабря опубликовал продолжение своей статье о электрических кабелях. Выкладываю здесь в тематическом разделе эту статью чтобы она не потерялась на хабре — все-таки это сайт про IT технологии. Думаю статья будет интересна всем, кто самостоятельно хочет что-либо сделать с проводкой дома или в гараже.

По заявкам слушателей, так сказать. Правильно соединить кабель — половина дела, но если он будет свободно болтаться, то долго он не проживет — или заденут, или порвут, или откусят(необязательно со злыми намерениями). А может просто под своим весом выскользнуть из соединения. А может не выскользнуть, что еще хуже — поди-ка найди место пропадания контакта. Так что эта статья расскажет о том, какими способами можно закрепить кабель так, чтоб он никуда не делся.

Да и вот такие крепления некрасивы, неудобны, и выдают непрофессионала:

Крепление проводов к стене

Что, в сущности, представляет собой процесс крепления проводов? Это действия, направленные на соединение(оно может быть жестким или нет, разъемным, или неразъемным и т.д.) одного объекта(кабеля), который не способен самостоятельно удерживать свое положение в пространстве, к другому объекту(стене, балкам, мачтам и другой экзотике), который, как правило, гораздо более твердый, и не нуждается в дополнительных подпорках.

Стены бывают разные, это факт. Но в большинстве случаев их классификацию можно свести к трем видам:

Плотные стены Брус, шпалы, мазанка, дсп, дерево, штукатурка и мягкие растворы, в том числе и гипсовые. В общем-то, куда можно закрутить шуруп без всяких проблем. Проблем обычно не возникает, нужны только шуруп и отвертка. Ну и кто-нибудь, кто будет крутить, конечно. Закручивается легко, держится крепко, вешайте что угодно. После выкручивания оставляет минимальную дырку. Твердые стены Твердые растворы, бетоны, кирпич, цементы, стяжки. То, куда шуруп не крутится. Делаем дырку перфоратором, дрелью(для одиночных, делать хотя бы 20 штук ударной дрелью — себя не ценить), отбойником(для мазохистов, или ссср-филов), вставляем туда пластиковый дюбель(чопик, как говорят таджики), или ссср-стайл: вручную выточенный кусочек деревяшки, и в него уже закручиваем шуруп. При правильном выборе размера дюбеля и отверстия — держится отлично. После демонтажа оставляет уже дырку больше. Тонкие стены Пластик, гипсокартон, ГВЛ, и прочие тонкие материалы, за которыми — пустота. Соответственно, шуруп туда лучше не крутить — большая часть его просто будет висеть в воздухе. А вот тут традиционно возникают вопросы — при попытке закрутить туда шуруп, он проваливается, бесполезно крутится, не желая держаться. Если же его удается туда завернуть, ничего тяжелее картины уже не повесить — при сколько-нибудь ощутимой нагрузке он просто выгнется и вырвется из стены, оставив за собой дырку.

Для таких случаев существует много решений, которые так и называются — крепежи для пустотелых конструкций. Вот 3 самых распространенных вида:

Молли(MOLLY, «зонтик»), частный случай анкерных болтов.

Серьезная металлическая конструкция, которая раскрывается(иногда даже специальным инструментом) по ту сторону стены, и уже никуда не девается. И делать с ней можно что угодно — хоть люстру вешать(некоторые модели уже идут с крючком и крепежной планкой под светильники), хоть подвесное оборудование.

Выглядит вот так:

Из минусов — надо сверлить отверстие предварительно, и не маленькое.

Дрива(дюбель со сверлом DRIVA(металл) или TT22(пластик)), устрашающего вида сверло, как будто специально созданное для лоботомии

Выглядит вот так:

Вставляется в шуроповерт (хотя можно обойтись и дрелью, и даже отверткой), и закручивается в стену, как обычный шуруп:

Получается вот такая блямба, в которую уже закручивается шуруп:

После чего уже на этот шуруп можно прикручивать все что вам надо. Я выше показывал металлическую, а бывают еще и пластиковые:

Бабочки(дюбеля-бабочки, TNF, TNF-W)

Смысл прост. В стене делается дырка, дюбель выпрямляется и засовывается в стену. Начинаете закручивать шуруп — он цепляет дальнюю часть дюбеля и тянет к стене, сжимая его таким образом, что он оказывается прижатым к стене с другой стороны.

Недостатки — он обязательно должен что-то держать с «вашей» стороны, иначе тонкий ободок проминается, и дюбель вместе с шурупом исчезает в глубинах стены. Картину на веревочке просто так на такой дюбель не повесишь.

Все вышеперечисленные крепежи используются только для пустотелых конструкций — стен из ГВЛ, ГКЛ.

В результате вышеозначенных мероприятий у нас появилась стена, готовая к вкручиванию шурупов. Но провод шурупами прикрутить не получится, такое срабатывает только с советской телефонной «лапшой». Один из принципов организации кабелей — средства организации не должны повреждать кабель.

Вариант первый: провода в трубе.

А точнее в гофре. Называется «Труба гофрированная ПВФ с протяжкой»

Протяжка — это та проволока, что торчит с обоих концов.

Один конец закрепляется на проводе:

А за второй надо аккуратно потянуть, и кабель окажется в гофре.

Штуки в середине — крепления.

Они прикручиваются к стене шурупами:

И в них защелкивается гофра:

Получается вот так:

Для большего удобства крепления могут защелкиваться друг в друга, для ровного монтажа сразу нескольких гофр.

Главное достоинство гофры — она герметична. Поэтому ее можно использовать на улице:

Правда, надо учитывать что в этом случае на ней не должно быть порезов и дырок, а если есть — они должны быть снизу. В дырки, расположенные вверху, легко может залиться пара литров воды, и вырвать гофру из креплений под своим весом. Для таких случаев есть специальные крепления, которые еще дополнительно защелкиваются поверх, но я их почему-то давно не видел в магазинах. Конечно, все соединения для эксплуатации на улице надо по возможности герметизировать. Хотя бы простым герметиком, если нет уплотнителей.

Еще ПВХ гофра не любит частого засовывания-вынимания из креплений, идеально — закрепил и все. Иначе она мнется и трескается:

Кстати, тут крепления защелкнуты друг в друга.

А еще она не поддерживает горение, не дает загореться проводам, ограничивая к ним поток воздуха, спасает от раздавливания провода при замуровке в расширяющиеся смеси. Правда, такой рукав не следует класть там, где есть риск затопления, или погрызания грызунами. В этих случаях лучше использовать такую же гофру, но металлическую. Называется металлорукав, обычно с длинным кодом, в котором зашифрованы размер, толщина, оболочка и тд. Но я его обычно покупаю, тыкая в витрину, «и вот этого 10 метров». 🙂

А еще гофра спасает провода от любопытных взглядов, а чувство прекрасного — от вида проводов. Но, допустим, у нас есть пучок проводов, который никак не оскорбит наши чувства прекрасного, потому что он будет проложен за подвесным потолком или закроется перегородкой.

Для начала, его надо собрать, чтоб визуально отличить его от других таких же пучков, и предотвратить запутывание.

Думаю, объяснять что такое нейлоновая стяжка, тут никому не надо? Все видели ее хоть раз.

На одном из кончиков есть головка с защелкой-храповиком:

А по всей остальной длине стяжки — наклонная рифленая поверхность. Защелка пропускает только в одну сторону, а в другую — стопорится.

Оборачиваем провода, защелкиваем, затягиваем до предела. По желанию — обрезаем кончик.

Само-собой, одноразовая. Что-то надо вытащить или добавить — режем, и защелкиваем новую.

Не подходит для отрицательных температур и яркого солнца — на морозе становится хрупкой, после чего первый порыв ветра эффектно срывает стяжки по всей длине кабеля. Рассыпается после пребывания на солнце(от месяца до года-двух, зависит от производителя). Не любят излишнего натяжения и нагрузок — рвутся. Короче, удел полиэтиленовой стяжки — организация легких кабелей, крепление их к панелям. Не стоит вешать кабель на стяжки, по крайней мере полностью. Закрепите еще на что-нибудь.

Например на металлическую стяжку:

Так и называются — стяжка из нержавеющей стали.

Принцип понятен, заправляем и затягиваем. Очень прочная, держит, емнип до 30 кг одна минимум. Кусается только кусачками, не пробуйте «выкрутить» на разрыв пассатижами — легко прорезает оболочку кабеля, но так и не рвется.

Внутри — шероховатый шарик внутри сужающейся полости. Когда вы проталкиваете ленту в «правильном» направлении — он выкатывается в широкую сторону(полностью ему выпасть не дает маленький металлический язычок, его видно на фотке), а когда пытаетесь вытащить обратно — шарик катится обратно, попадает в узкую щель, и прижимается к ленте тем сильнее, чем сильнее вы тянете.

Но стяжки к шурупам крепить неудобно. Для устранения этого недостатка есть площадки для кабельных хомутов

Есть виды с клеевой площадкой или без нее. Конечно, рассчитывать на клеевую площадку можно разве что при прокладке телефонной проводки, проложенной по полу в очень тихом месте, где никто не ходит. ИМХО, единственное применение площадки — приклеить сразу в нужное место, перед прикручиванием шурупом(для этого есть специальное отверстие в центре).

После чего продеваем в узкие дырочки стяжку и закрепляем ее на кабеле

Вот, кстати, три вида — на клей, на шуруп, и на шуруп в металлический дюбель.

Прочно держится только нормальный шуруп с широкой головкой, закрученный в DRIVA-дюбель.

Одна из моих самых любимых штук — дюбель-хомут.

Великолепное решение. Думаю, что все уже догадались, что с ним делать, но я все же поясню. Сверлим дырку:

Оборачиваем кабель хомутом:

И запихиваем его в дырку!

Все. Кабель надежно закреплен.Хомут гораздо толще стяжки, и при правильном отверстии легко несет вес даже пучка силовых кабелей.

Хит всех времен и народов, любимый крепеж монтажников провайдера. Скоба крепежная пластиковая.

Дешевая, продается во всех магазинах. На этом ее достоинства заканчиваются. Не знаю, может есть какая хитрость, но я за 10 с лишним лет так и не смог научиться ее забивать с первого раза и без ругани. Гвоздик маленький, держать неудобно. Хорошо держится лишь в деревянных поверхностях, что вкупе с любовью монтажников крепить ее на ГВЛ обеспечивает отрыв кабеля через неделю. А еще иногда их пытаются вбить в пластиковые плинтуса и штукатурку бетонных стен. Или в раствор между кирпичами, да. В общем так делать не надо, за такое монтажники в аду горят, над коптящим костром из кабельной изоляции.

Пластиковые серьги для кабеля(да-да, так и называются) и металлические скобы для кабеля(против них, в отличие от их пластиковых тезок я ничего не имею).

Первые хороши тем, что крепятся всего одним шурупом, но в отличие от дюбель-хомутов ее можно использовать несколько раз — шуруп выкрутить, кабель добавить-убрать, и закрутить опять. А металлические скобы отлично держат любой тяжелый кабель, и обладают отличным усилием на разрыв, успешно справляясь с атаками уборщиц, ногами и руками посетителей и любителями прикрепить свой кабель к чужому.

Оригинальная статья была вывесена на habrahabr.ru здесь. Я советую пройт и по ссылки и почитать комментарии, которые довольно интересны и дополняют статью.

Как раз в комментариях приведены и другие способы крепления проводов: кабель-каналы. Так же сейчас при устройстве пола используют пластиковые плинтуса, в которых по умолчанию встроен кабель-канал. В них так же можно прокладывать кабеля.

Думаю эта статья поможет вам разобраться с прокладкой электрики как в собственном гараже, так и при ремонте электропроводки дома.

Рыболовная проволока: как пройти через любую стену

Одним из основных навыков электрика своими руками является знание того, как выполнять соединения внутри коробок выключателей, светильников и розеток. Но возможность «ловить» провод, как это называют профессионалы, сквозь стены позволяет вам добавлять новые выключатели, светильники и розетки именно там, где вы хотите, или добавлять кабель связи, такой как Cat 6, самостоятельно.

Вам не придется перешагивать через удлинители или протягивать провода по стенам. С помощью этих советов и инструментов для ловли проволоки вы можете разместить проволоку там, где она вам нужна.

На этой странице

Проложите кабель за плинтусом

Семейный мастер на все руки

Если вы похожи на меня и предпочитаете установить мили отделки, а не латать гипсокартон, это путь.

Снимите плинтус и вырежьте на его месте длинное узкое отверстие. Затем просверлите отверстия в шпильках, через которые будет проходить провод. Лучше всего это работает с широким основанием, но может быть сделано и с узким основанием. Следите за тем, чтобы отверстия в шпильках были не менее 1-1/4 дюйма. вдали от краев стоек, чтобы избежать необходимости в защитных металлических пластинах.

Сделать косой срез

Семейный мастер на все руки

Если вам нужно вырезать отверстие для доступа, сделайте разрез под углом. Затем, когда пришло время залатать его, нанесите герметик вокруг отверстия и вдавите вырез обратно. Грязь будет удерживать заглушку на месте. Нет необходимости в винтах или подложке, и дюбель не провалится в отверстие.

Погоня с отделкой

Семейный мастер на все руки

Проложите кабелепровод или кабель BX (бронированный кабель) вдоль верхнего угла стены и покройте его молдингом. Вы можете прорезать небольшие отверстия в стене или потолке там, где проводка должна выходить из комнаты.

Не ловите шнуры питания

Шнуры, которыми питаются электроприборы, телевизоры и удлинители, нельзя прокладывать внутри стены. В Национальном электротехническом кодексе говорится, что эти шнуры не могут заменить постоянную проводку. Чтобы не видеть эти шнуры питания, вы можете выловить кабель, чтобы добавить новую розетку поблизости.

Дайте кабелю связи достаточно места

Семейный мастер на все руки

Коммуникационный кабель, такой как коаксиальный кабель или кабель категории 6, следует прокладывать вдали от кабелей высокого напряжения, ведущих к розеткам и источникам света. Профессионалы рекомендуют держать их на расстоянии от 12 до 16 дюймов. Если вам необходимо пересечь эти кабели, сделайте это на 9угол 0 градусов.

Найдите самый простой маршрут

Семейный мастер на все руки

Самый простой маршрут не всегда самый прямой. Воспользуйтесь преимуществами незавершенных пространств, таких как подвалы и чердаки, чтобы проложить провода от одного конца дома к другому. Вы можете использовать дополнительные 50 футов провода, но это сэкономит вам много времени.

Используйте много кабеля

Семейный мастер на все руки

Протягивание гораздо большего количества кабеля, чем вам нужно, в стены или потолки полезно по нескольким причинам. Во-первых, это значительно упрощает работу по зацеплению кабеля, на который вы ловите рыбу. Это также устраняет необходимость рывков, которые могут повредить хрупкие кабели категории 6.

Скрыть провода с кабелем

Семейный мастер на все руки

Прокладка кабеля по поверхности стены с помощью кабелепровода — отличный способ получить питание именно там, где вы хотите, без протягивания проводов сквозь стены.

Вы можете спрятать кабину за мебелью и покрасить ее в тон стене. Постройте кабелепровод из существующей электрической коробки с помощью соединяемых компонентов и спрячьте провод внутри канала.

Прокладка кабелепровода в шкафах или шкафах

Семейный мастер на все руки

Кабелепровод или армированный кабель — еще один отличный вариант для поверхностной проводки, и он стоит примерно вдвое меньше, чем кабелепровод. Вы бы не хотели провести его по стенам, как по дорожке, но он не будет виден в темном шкафу или на задней части шкафов.

Сращивайте как профессионал

Семейный мастер на все руки

Иногда приходится сильно тянуть, чтобы протянуть кабель сквозь стену, поэтому убедитесь, что кабель надежно привязан к инструменту для протягивания, будь то рыболовная лента или вешалка для одежды.

Это мой любимый метод: проденьте проволоку через ушко или вокруг крючка, а затем оберните ее вокруг своего рыболовного инструмента.

Скрепите их вместе изолентой, убедившись, что обернутая часть сужается, чтобы она проходила через отверстия.

Не прокладывайте кабель в воздуховоде

Прокладка кабеля внутри воздуховода, как бы удобно это ни было, не разрешена нормами. Вы можете проложить кабель в вентиляционных пространствах, таких как стойки и балки для возвратного воздуха, но вам понадобится кабель, рассчитанный на вентиляционные отверстия. Эти кабели имеют специальную нетоксичную и пожаробезопасную оболочку.

В магазинах электротоваров вы можете найти кабель класса 6 категории «пленум» и защитный кабель. Это будет стоить примерно в два раза дороже стандартных версий.

Провод вдоль трубы водопровода

Семейный разнорабочий

Добавление электроэнергии на верхнем уровне может означать прокладку проводов из подвала на чердак. В двухэтажном доме вам нужно будет пройти через три потолка. Но в старых домах иногда это так же просто, как опустить отвес вдоль вентиляционной трубы и вытянуть кабель. В новых домах может не хватить места вокруг стеллажа, но сначала стоит проверить.

Просверлите два отверстия, чтобы повернуть угол

Семейный мастер на все руки

Проложить провод по углам не так сложно, как кажется; ключ должен вырезать отверстия на каждой стороне угла. С помощью сверла в угловой дрели или угловой насадки просверлите отверстие в каждой из угловых шпилек. Это даст вам возможность протянуть провод.

Поиск препятствий

Семейный мастер на все руки

Прежде чем прорезать какие-либо отверстия в стенах, наметьте маршрут, по которому должен проходить провод. Просканируйте стену с помощью искателя гвоздей, чтобы найти блокировку, которая может препятствовать этому маршруту. Если в одном отсеке для шипов есть блокировка, следующий может стать лучшим путем. Вы не хотите узнать трудный путь.

Отверстия двойного назначения

Семейный мастер на все руки

Вместо того, чтобы прорезать новые отверстия в стенах или потолках, вы можете использовать уже существующие отверстия.

Удалите светильники, выключатели или розетки, чтобы использовать существующие отверстия, или запланируйте заранее использование отверстия для доступа для нового светильника.

Скрытие телевизионных проводов с помощью комплекта проводки

Семейный мастер на все руки

Самый простой способ спрятать телевизионные провода — это установить монтажный комплект для телевизора (60 долларов США). Просто прорежьте отверстия для двух коробок, опустите провод вниз по стене, а затем подключите удлинитель. Комплект предварительно смонтирован с вилкой с вилкой и поставляется с удлинителем. Это особенно полезно, если шпилька блокирует прямой путь для рыбалки, и вы хотите избежать масштабного ремонта стены.

Низковольтные провода Tuck

Семейный мастер на все руки

Низковольтный кабель не имеет таких требований к установке, как бытовые силовые кабели. Провод громкоговорителей, кабели, обеспечивающие питание дверных звонков и термостатов, а также линии связи, такие как Cat 6, не нужно прокладывать внутри ваших стен.

Вы можете просто заправить их под плинтус, но не под ковер или коврики.

Проволочные снасти

Семейный мастер на все руки

Светящиеся удочки

Светящиеся удочки являются основным продуктом ловли с помощью проволоки. Как и стальную ленту, их можно протягивать по стенам и потолкам. Обычно их можно купить разной длины и скрутить вместе для получения более длинных пролетов. Большинство из них поставляются с поворотным наконечником с ушком и наконечником с крючком. Люминесцентные стержни светятся в темноте, освещая темные балки и отсеки для стоек. Вы можете найти их за 40 долларов в домашних центрах.

Гибкое сверло

Если вам нужно проложить провод через несколько балок или стоек, используйте гибкое сверло. Они бывают большой длины, и доступны удлинители, чтобы вы могли просверлить отверстия через несколько балок. У них есть ушко на конце, поэтому, как только вы сделаете свои отверстия, вы можете протянуть провод назад тем же сверлом.

Обратите внимание: не просверливайте изоляцию этими сверлами. Будьте готовы заплатить около 50 долларов за 54-дюймовую гибкую биту в домашнем центре.

Самодельные крючки

Некоторые из моих любимых рыболовных инструментов — те, которые вы можете сделать сами. Небольшие крючки, сделанные из кабеля или вешалок для одежды, позволяют захватить кабель вне досягаемости. Самое главное, они экономичны.

Насадка для сверления 90 градусов

Семейный мастер на все руки

Идеальный инструмент для сверления отверстий между стойками. Около 18 долларов в большинстве домашних центров, это намного дешевле, чем специальная угловая дрель, и служит той же цели. Это может быть немного сложно использовать с большими битами, поэтому держитесь крепче.

Магниты для вытягивания проволоки

Семейный мастер на все руки

Есть несколько вариантов по разным ценам, магниты — это классные инструменты для протягивания провода вдоль изолированного отсека для стоек.

Этот Magnepull (125 долларов) состоит из стального поводка и роликового магнита. Вы даже можете использовать его для извлечения потерянных битов и других инструментов из внутренних стен. Магниты для вытягивания проволоки стоимостью от 40 до 125 долларов можно найти в магазинах электротоваров.

Грязевое кольцо низкого напряжения

Используйте грязезащитные кольца, чтобы не повредить гипсокартон, когда я тяну кабель. У них также есть маркеры в углу, чтобы указать идеальный размер и форму отверстия для коробок с одной бандой. Когда вы закончите рыбалку, оставьте его в стене и накройте чистой лицевой панелью, чтобы избежать заплат (особенно полезно для текстурированных стен, которые трудно залатать). Эти грязевые кольца доступны менее чем за 2 доллара каждое в домашних центрах.

Стальная лента

Семейный мастер на все руки

Этот длинный рулон из жесткой стали отлично подходит для протягивания проволоки через изолированные стены, вверх по стенным полостям и по балкам большой длины. Ролл начинается с 15 долларов в домашних центрах.

Я случайно перерезал провод, что я могу сделать?

» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Я перерезал электрический провод в стене. Как я могу это исправить? Как соединить или отремонтировать электрический провод или кабель. Избегайте потенциальной опасности возгорания и будущих проблем с поврежденными электрическими проводами или кабелями.

Электрическое видео №1 Как подключить генератор к панели дома Использование комплекта блокировки автоматического выключателя для резервного питания ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, и я помогу вам подключить все правильно! Загляните на мой канал YouTube и подпишитесь! Узнайте больше о домашней электропроводке с моим онлайн Видеокурс: Базовая электропроводка дома на примере

Сращивание или ремонт электрических проводов или кабелей
Электрика Вопрос: Я перерезал электрический провод в стене. Как я могу это исправить?

Я вырезал кусок гипсокартона, когда случайно перерезал провод в стене.

• Я думаю он электрический, он толстый и белый, а внутри похоже я сломал желтоватый слой.
• У меня есть изолента, но я беспокоюсь, что это пожароопасно.
• Могу ли я что-нибудь сделать, чтобы убедиться, что это не опасно?

Этот вопрос по электропроводке поступил от Скотта из Сидар-Рапидс, штат Айова.

Ответ Дейва:
Спасибо за вопрос по электропроводке, Скотт.

Как сращивать или ремонтировать электрические провода или кабели

Применение: Сращивание электрических проводов.
Уровень квалификации: от среднего до продвинутого — лучше всего подходит сертифицированный электрик или подрядчик по электротехнике.
Необходимые инструменты: сумка для электриков, ручные инструменты и тестер напряжения.
Расчетное время: зависит от личного опыта и умения работать с инструментами.
Меры предосторожности: Определите цепь, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Важно! Сгоревшие или поврежденные компоненты проводки и схемы следует заменить новыми электрическими материалами с таким же номинальным напряжением и силой тока.
Примечание. Ремонт домашней электропроводки должен выполняться в соответствии с местными и национальными электротехническими нормами и правилами, а для установки новых или замены электрических деталей или оборудования может потребоваться разрешение и проверка.

Избегайте потенциальной опасности возгорания и проблем в будущем из-за поврежденных электрических проводов

• Внешнее защитное покрытие многожильного кабеля называется оболочкой. Если кабель находится внутри стены, а оболочка имеет надрезы, осторожно обмотайте снаружи изолентой.
• Если повреждение выходит за пределы внешней оболочки и повреждена изоляция закрытого провода, может потребоваться правильное сращивание кабеля.
  • Лучше всего это может сделать квалифицированный электрик, который может идентифицировать провод, изучить повреждение и принять решение о том, что необходимо сделать.
• В случаях значительного повреждения кабелей
  • Кабель нужно будет разрезать.

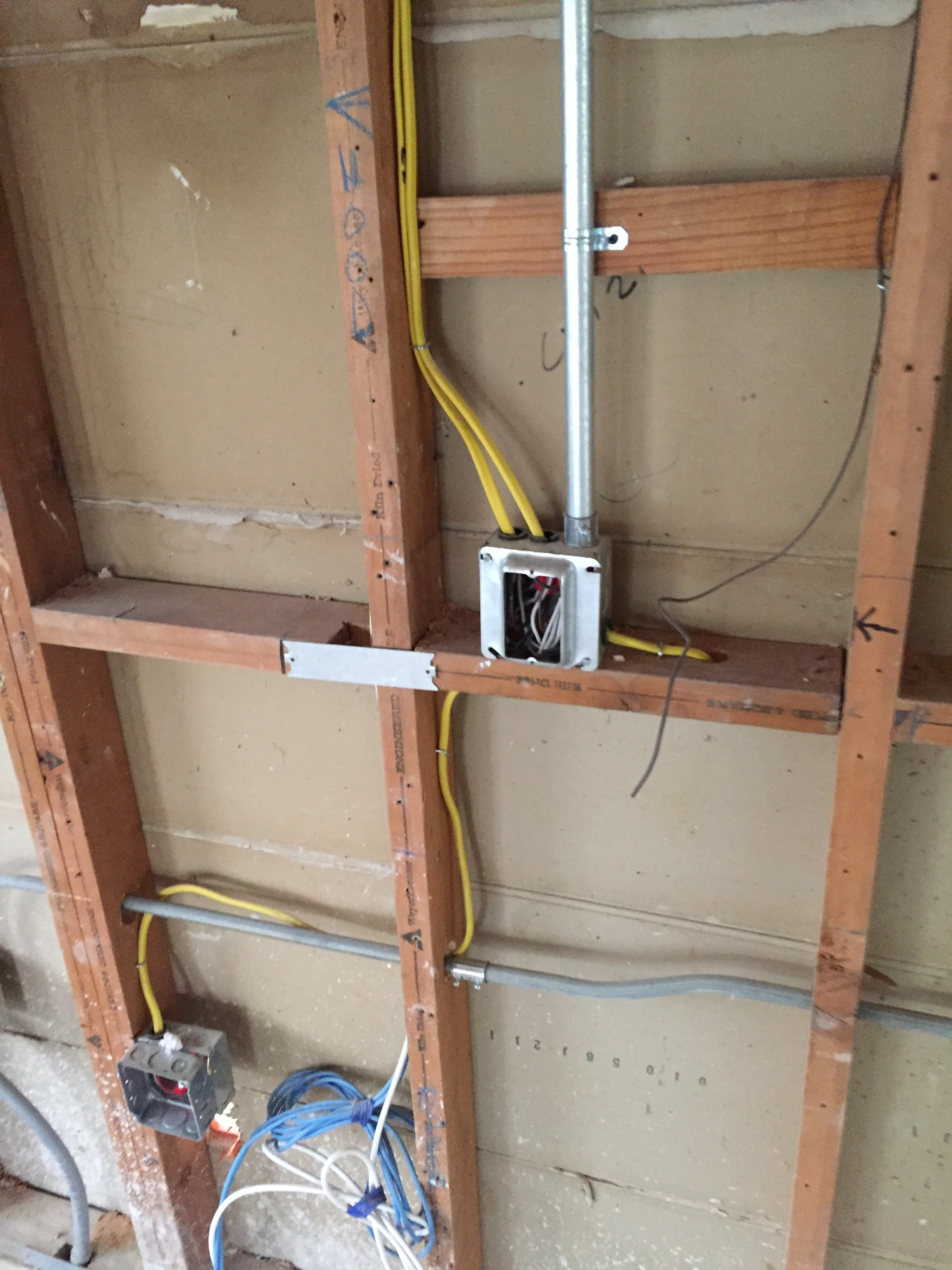

  • Поместите кабель в одобренную доступную распределительную коробку.
  • Будет проложен новый отрезок провода от новой распределительной коробки, который заменит первоначальный оставшийся отрезок провода до пункта назначения или существующей распределительной коробки.
  • В некоторых случаях и в зависимости от доступа может потребоваться вторая доступная распределительная коробка.
• Если нет возможности заменить оставшуюся длину кабеля, между двумя распределительными коробками устанавливается кабельная петля.
• Если в проводе имеется достаточное провисание, можно установить утвержденный встроенный соединитель, используя только одну доступную распределительную коробку.
  • Это то, что должен проверить опытный электрик, который может провести профессиональную оценку и необходимый ремонт.

ПРИМЕЧАНИЕ БЕЗОПАСНОСТИ и СООТВЕТСТВИЕ НОРМАМ

Все соединительные коробки и электрические разъемы должны быть доступны.

Подробнее о сращивании электрических проводов

 Сращивание электрических проводов
Сращивание электрических распределительных коробок

Для получения дополнительной информации об электробезопасности:
безопасный способ соединения электрических распределительных коробок. Этот пример покажет вам, как это делается шаг за шагом, и покажет, как сделать соединение распределительной коробки и соответствующие электрические коды.
Аварийные электрические соединения
Электрические нормы электропроводки
Электробезопасность

Для получения наилучших результатов обратитесь к лицензированному подрядчику-электрику.
Найдите подрядчика по электроснабжению в вашем районе

Вам также может быть полезно следующее:

Электрическое видео №2 Подключение розетки GFCI без заземляющего провода ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить! Загляните на мой канал YouTube и подпишитесь! Узнайте больше о домашней электропроводке с моим онлайн Видеокурс: Базовая электропроводка дома на примере

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите правильно с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней проводки. Идеально подходит для домовладельцев, студентов, Разнорабочий, разнорабочие и электрики Включает: Проводка розеток GFCI Проводка домашних электрических цепей 120 Вольт и 240 ВОЛТ. для устранения неполадок и ремонта электропроводки Методы модернизации электропроводки Коды NEC для домашней электропроводки ….и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании.style=»clear: left»> Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены *
