Как провод прикрепить к стене: Методы крепления кабеля | Виды крепежа проводов

Как закрепить провода: различные способы крепления на стене: особенности, достоинства и недостатки

Сегодня мы уже не можем представить свою жизнь без большого количества электроприборов. Они проникли в каждый уголок и стали неотъемлемой частью повседневной активности. Именно поэтому качественная прокладка и крепление проводов стали насущной проблемой не только для производственных площадок и офисных помещений, но и для жилых помещений.

• Скрытый тип
  • Дюбель-хомуты и дюбель-стяжки
  • Быстросохнущий раствор
• Открытый
  • Клипсы
  • Гвоздевые и другие скобы
  • Монтажная площадка

Существует две разновидности крепления: открытого и скрытого типа. Далее, мы подробно рассмотрим каждый из вариантов и найдём оптимальное решение для всех возможных ситуаций.

Скрытый тип

Естественно, что во время строительства или капитального ремонта, крепление электропроводки производится скрытым способом в специально подготовленных каналах — штробах. Отсутствие необходимости соблюдения эстетичности при электромонтаже расширяет возможности крепления. Далее, будет рассмотрен ряд эффективных и практичных способов.

Дюбель-хомуты и дюбель-стяжки

Достоинством этого вида крепления является его невысокая стоимость и очевидная практичность. Для крепления провода при помощи хомута или стяжки необходимо при помощи перфоратора просверлить в стене или на потолке отверстия на расстоянии 30–35 сантиметров друг от друга. Проследить, чтобы кабель плотно прилегал к стене, не было перегибов и заломов. Если вы выбрали дюбель-хомут, то его достаточно просто вставить в отверстие. Последний не требует дополнительных усилий, но и надёжность крепления будет невысокой.

В случае с дюбель-стяжками, потребуется дополнительно вбить разжимной колышек, что значительно повысит качество крепления

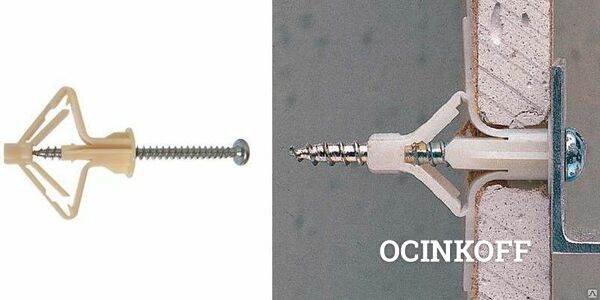

В случае с гипсокартоном настоятельно советуем использовать так называемую дюбель-бабочку.

Быстросохнущий раствор

Этот способ является наиболее быстрым и достаточно надёжным. Но его применение требует некоторой сноровки, так как подготовленные алебастр или гипс — быстросохнущие. Следовательно, существует риск не успеть прикрепить весь провод к стене. Как и в вышерассмотренном случае, кабель укладывается в заранее подготовленной канаве (штробе) и приклеивается раствором через каждые 40–50 сантиметров. Очевидное преимущество этого способа заключается в отсутствии необходимости сверлить стены и покупать дополнительные материалы. Но и закрепить более трёх проводов будет довольно затруднительно.

Самодельные скобы

Если бюджет на ремонт ограничен и каждая копейка на счету, скобы для крепления можно изготовить самостоятельно. Для этого потребуются тонкие стальные полоски или стандартный двухжильный кабель, нарезанный кусками по 6–7 сантиметров. Далее, все просто: по центру каждой полосы делается отверстие, в которое вставляется дюбель. Последний забивается в заранее подготовленное отверстие в стене. Если поверхность крепления деревянная, можно вполне обойтись простыми гвоздями.

Очевидным недостатком этого способа является продолжительное время подготовки самих скоб. А также если скобы останутся непокрытыми, впоследствии на обоях могут проступить пятна от ржавчины.

Второй тип крепления, который мы рассмотрим, будет:

Открытый

Обычно, такой тип крепления электропроводки востребован в деревянных домах, сараях и хозяйственных блоках. При этом отпадает потребность в штробах, что значительно ускоряет сам процесс.

Кабель-каналы

Кабель-каналы – это современный и наиболее практичный способ открытого крепления проводов. Особую роль при этом играет как довольно привлекательный внешний вид, так и низкая цена. Практическое же преимущество заключается в том, что можно без проблем закрепить группу проводов. Монтаж канала довольно прост. Необходимо снять крышку, закрепить канал на стене при помощи саморезов, уложить кабель и вновь установить крышку просто защёлкнув её в специальных фиксаторах.

Клипсы

Подобный способ крепления допустим только, если провода расположены в пластиковых или гофрированных трубах. Важно подобрать клипсы по размеру трубы! Далее, действуем по стандартному плану:

• к деревянной поверхности клипсы крепим при помощи саморезов;
• в бетонной или кирпичной стене потребуется заранее просверлить отверстия, в которые вбиваются дюбеля и уже на них закрепляются клипсы.

Чаще всего такой вид крепления используют когда есть необходимость провести наружную электропроводку.

Изоляторы

Для такого вида крепления, провода нужно предварительно скрутить в тугой жгут. Далее, фарфоровые бочонки врезаются в стену и становятся основой для закрепления проводки. Совет: чтобы не тратить время на скрутку и её фиксацию, в специализированных магазинах можно приобрести уже подготовленные жгуты.

Гвоздевые и другие скобы

Этот способ крепления широко известен даже среди непрофессионалов. Подобный вид крепления используется для прокладки как телефонных, так и телевизионных кабелей. Существует две разновидности скоб: плоские и арочные. Все подобные скобы в своём комплекте имеют гвозди, поэтому с их креплением не должно возникнуть особой проблемы. Довольно практичный вариант для монтажа над плинтусом. Недостатком является довольно низкая прочность самих гвоздей, поэтому подобные скобы всегда нужно иметь про запас, чтобы в любой момент заменить повреждённую.

Для крепления тонких проводов специалисты рекомендуют использовать дриву. Внешне, она подобна шурупу и точно так же вкручивается в стену, а на непосредственно выступающую резьбу накручивается кабель.

Монтажная площадка

Этот способ применяется, когда провод необходимо проложить по кафелю. Монтажная площадка не требует сверления каких-либо дыр или забивания гвоздей. Крепится она самоклеющейся стороной и держится довольно прочно. Не рекомендуется использование этого вида крепления в помещениях с повышенной влажностью.

Отдельно стоит рассмотреть вопрос проводки кабеля сквозь стену. Для этого необходимо высверлить дыру, по размерам превышающую устанавливаемую в неё гильзу. При этом нужно придерживаться нескольких правил:

1. Если стена из огнеупорного материала, то провода должны быть заключены в коробку или отрезок трубы.
2. Если же стена, например, деревянная, то в отверстие необходимо уложить стальную трубу (или коробку из любого негорючего материала).

Выше были рассмотрены оптимальные и эффективные современные способы крепления проводов на стене, которые не должны вызывать особого затруднения даже у неподготовленного человека. Тем не менее будьте аккуратны и перед прокладкой кабеля убедитесь, что он не подключён к токопроводящей линии!

к стене, потолку, столбу, трубе, тросу

При устройстве или ремонте проводки приходится монтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники приходится иногда тянуть отдельную линию от электрощитка. В любом случае приходится каким-то образом монтировать провода на стены или потолок. Каким может быть крепление кабеля для каждого их этих случаев и будем дальше разбираться.

Содержание статьи

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

• Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т. ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.

  В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой

• Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

  Установка дюбеля

• Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

  Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепеж для кабеля и проводов: виды и разновидности

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов. Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

Вариантов крепления кабелей много

Клипсы для крепления кабеля

При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление  кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.

Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.

Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности. Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.

Металлические клипсы для крепления кабеля

Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.

Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.

Монтаж на пластиковые клипсы

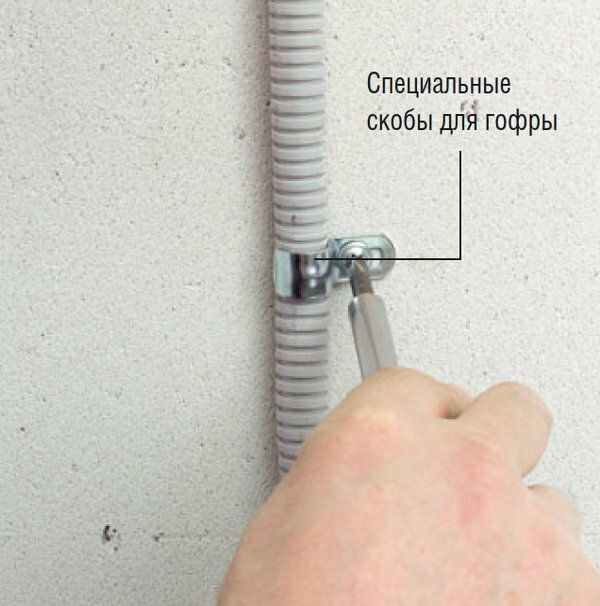

Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки. Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка. Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

Дюбель-клипсы для кабелей разной формы

Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.

Дюбель-стяжка

Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям

Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

Кабельные стяжки с площадкой под дюбель (КСП)

Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.

КСП — кабельная стяжка с монтажной площадкой под дюбель

Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.

Клипсы (скобы) с гвоздем

Отличный вариант для крепления кабеля к плотным поверхностям — древесине и ее производным, штукатурке. Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме скобы есть круглые  прямоугольные — под разной формы проводники.

Пластиковые скобы с гвоздями для открытого монтажа кабеля

Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.

U-образные скобы из степлера

Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии строительного степлера к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами. Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.

Крепление кабелей при помощи степлера и специальных скоб

Хорош способ высокой скоростью — всего одно нажатие на рычаг степлера и скоба уже установлена. За час можно зафиксировать приличный метраж. Еще один положительный момент — крепеж малозаметен, при демонтаже в древесине остаются очень небольшие отверстия, которые тоже практически невидны. Со штукатуркой и ДСП, ОСП несколько сложнее — повреждения могут оказаться больше, тем не менее, они все равно менее заметны чем от гвоздей, даже самых маленьких.

Недостаток крепления кабелей степлером — значительные ограничения по размерам. Подобные скобы большими не бывают. Максимальный размер по ширине скобы — 12,5 мм, да и то не во всех видах. Этого более чем достаточно для монтажа телефонной «лапши», интернет-кабеля или других подобных проводников, но уже ВВГ или NYM таким способом закрепить получается далеко не всегда. К тому же у этих кабелей изоляция более жесткая, что требует более частой установки скоб.

Крепеж для упорядочения пучка проводников

Не всегда провода необходимо закреплять стационарно. В некоторых случаях просто надо пучки упорядочить — чтобы они не путались. Например, обычно к рабочему столу подходит немалое количество проводов. Фиксировать их жестко ни к чему — через некоторое время могут потребоваться переделки, а от вбитых гвоздей остаются дырки, которые на столе уже ничем не замаскируешь. Вот для этих целей есть различные приспособления. Их чаще называют держателями проводов или кабеля.

Кабельные клипсы на липучке

Например, те же скобы, но другого строения. Справа на фото выше вы видите кабельную клипсу, к тыльной стороне которой прикреплена двусторонняя липкая лента. Для крепления на мебель или пластиковые панели это очень удобно — клей потом можно отмыть, а поверхность остается неповрежденной. По центру — второй вариант с той же идеей, а слева так называемая монтажная площадка для крепления кабельных стяжек. Сначала к поверхности крепятся эти площадки — у них на тыльной стороне тоже есть липучка. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой. Не столь удобно и аккуратно (хвосты стяжек будут торчать), но тоже может использоваться.

Пластиковые держатели для кабелей на столе

Еще несколько вариантов для крепления жгута электрических проводов вы видите на фото выше. Суть одна, методика разная.

Кабельные лотки — для скрытой прокладки больших пучков

При устройстве подсветки потолка из точечных светильников приходится прокладывать большое количество проводов, причем фиксировать их приходится к потолочному перекрытию. Если речь идет о квартирах, то перекрытия чаще всего — бетонная плита. Сверлить в ней массу дырок тяжело и долго, крепить по одиночке или небольшими группами провода не намного легче. Вот для таких случаев используют подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

Подвесные лотки для кабелей

Есть они разных размеров, есть несколько разных типов крепления — на шпильки, прикрепленные к потолку, на подвесы «Т» или «Г»-образной формы.

Порядок монтажа такой: сначала собирается и монтируется на потолке конструкция, потом в нее закидываются кабели. При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

Кроме того есть металлические лотки из перфорированного и неперфорированного металла. Последние необходимы при прокладке кабелей внутри горючих стен — в каркасных домах, например.

Виды кабельных лотков из металла

Такие же лотки можно использовать при укладке кабелей в подпольном пространстве. Но тогда можно применять перфорированный вариант. Он тоже замечательно защитит от грызунов и случайного повреждения.



Самодельные приспособления для крепления кабеля

Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги,  если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

• Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.

  Пример самодельного крепежа для кабеля

• Из оцинкованного металла,нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.

  Как можно закрепить провод полоской из жести

• Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа). Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают. Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации.
  Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.
• Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

  Фиксация пучков проводов

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный.

 Это могут быть:

• Стяжки любого типа — с дюбелями, монтажными площадками и т.д.
• Можно подобрать подходящего размера  типа клипсы.
• Сделать самодельный крепеж.

  Если делаете подвесной потолок из гипсокартона, проводку можно крепить к подвесам или укладывать внутри профилей. Только при монтаже кабели не укладывайте близко к стенке профиля — чтобы не повредить при работе

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Прокладка и крепление проводов в штробе

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Крепеж для открытой прокладки кабеля

При наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные например ретро-проводка. Это обширная тема и подробно описана она тут. Другие варианты:

Выбор есть, но все способы неидеальны, потому каждый решает для себя сам как и чем ему крепить кабель.

Крепление кабелей к потолку

Крепить кабели к потолку возникает необходимость в основном при устройстве натяжных потолков или потолков из  пластиковых панелей и гипсокартона.  В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов. В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).

Крепление кабеля на потолке требует много времени

Ускорить монтаж можно несколькими способами:

• Используя кабельные лотки (описаны выше).
• Прикрепив к потолку некоторое количество линий, подвешивать к ним небольшие жгуты проводов при помощи пластиковых стяжек.
• Использовать для крепления длинную перфорированную полосу металла.

Крепление электрических кабелей к элементам каркаса

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 13.08.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Дана Нили / Getty Images

Большая часть проводки в современном доме состоит из кабелей с неметаллической оболочкой или кабелей NM (также известных под популярной торговой маркой Romex). Кабель NM должен поддерживаться каркасом при прокладке через стены, потолки и полы. В Национальном электротехническом кодексе (NEC) изложены требования к креплению кабеля NM и другой электропроводки. Большинство местных строительных органов следуют рекомендациям NEC, но в любом случае вы должны соблюдать местные правила, и это конкретные требования, которым вы должны соответствовать, чтобы пройти проверки. Крепление кабелей предотвращает чрезмерное движение, которое может ослабить соединения или привести к повреждению кабеля.

Общая опора кабеля

Прокладки кабеля NM должны поддерживаться не менее чем через каждые 54 дюйма. Они также должны быть закреплены в пределах 12 дюймов от электрической коробки с кабельным зажимом или в пределах восьми дюймов от коробки или корпуса без кабельного зажима. Имейте в виду, что «поддержка» не всегда означает крепление троса к каркасу. Например, при типичной прокладке кабеля внутри каркасной стены кабель проходит через отверстия, просверленные в стойках стены, на протяжении большей части своего горизонтального участка. Когда кабель приближается к электрической коробке, он делает поворот вверх или вниз по стороне стойки к коробке и крепится (обычно с помощью кабельной скобы) к стороне стойки в пределах восьми или 12 дюймов от коробки. как требуется. В этом обычном приложении большая часть кабеля поддерживается каркасом, но не крепится к нему.

Фиксирующие тросы

Используйте что угодно, от U-образной скобы до гвоздей с пластиковыми кабельными зажимами. Есть несколько важных правил, которых следует придерживаться при выборе и установке скоб и других кабельных креплений:

• Используйте крепление соответствующего размера для размера и количества закрепляемых кабелей.
• Используйте изолированные скобы и застежки. Избегайте простых металлических скоб и никогда не используйте стандартные скобы или другие крепежные детали, не предназначенные для электрических установок.
• Перед тем, как закрепить кабели, приложите их к каркасу; не крепите кабели на ребро.
• Плотно закрепите кабели, но не настолько сильно, чтобы кабель не повредился или не образовал отступ от крепления.
• В большинстве случаев закрепляйте только один кабель под каждым креплением. Иногда допустимо, например, закрепить два 2-жильных кабеля (плюс заземление) под одной скобой, но желательно не дублировать кабели. Не допускается закреплять более одного 3-жильного кабеля под одной скобой.
• Для крепления нескольких кабелей к одному и тому же элементу каркаса используйте крепежные элементы типа штабелеукладчика. Это позволяет укладывать кабели друг на друга для более аккуратной и безопасной установки. Зажимы либо прибиваются гвоздями, либо привинчиваются к каркасу, а кабели фиксируются, вставляя их в пазы.
• Избегайте резких изгибов кабеля сразу после коробки, просверленного отверстия, скобы или зажима. Кабели не должны изгибаться по радиусу, меньшему пятикратного диаметра кабеля.

Не забывайте о неудачах

Правила отступа применяются, когда кабели проходят через отверстия в каркасе или когда они проходят параллельно боковым сторонам каркаса и закреплены на них. Это включает в себя большинство кабельных трасс в готовых частях дома. Общее правило ограничения заключается в том, что кабели должны находиться на расстоянии не менее 1 1/4 дюйма от поверхности элементов каркаса. В стене, потолке, полу или крыше, обрамленных стандартными пиломатериалами (2×4, 2×6 и т. д.), грани представляют собой узкие края, покрытые гипсокартоном или другим поверхностным материалом. Если требование по отступу не может быть выполнено, вы должны защитить кабель, установив стальную пластину, которая крепится к лицевой стороне рамы по центру места расположения кабеля. Требование отступа также означает, что кабели не могут быть закреплены бок о бок на боковых сторонах шпилек 2×4; недостаточно места для обеспечения достаточного отступа для обоих кабелей. Вот где крепежные элементы типа штабелеукладчика пригодятся больше всего.

Как проложить электрические провода в готовой стене

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.05.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Добавление или расширение электрической цепи — это работа, которая кажется пугающей для многих домашних мастеров, но на самом деле подключение проводов довольно просто, если у вас есть базовое понимание электрических работ. Проведение проводов через готовые стены является сложной задачей. Проложить кабели по недостроенным подвалам или чердакам достаточно просто, а вот проложить их внутри готовых стен — совсем другое дело.

Во время крупных проектов реконструкции вы можете проложить провода там, где они вам нужны, сняв гипсокартон и пропустив кабели через шпильки и потолочные полости. В других ситуациях удалять гипсокартон нецелесообразно и нежелательно — это грязный и дорогостоящий процесс, которого лучше избегать, если есть возможность.

Но можно добавлять или расширять цепи в готовых стенах, не разрушая стены и не подвергая себя огромным испытаниям. Этот же процесс используется, когда старая проводка заменяется новым кабелем во время обновления системы.

Существует несколько способов прокладки кабеля через готовые стены, и подход, который вы выберете, будет зависеть от обстоятельств и объема работ. Предполагает ли это простое расширение цепи от существующей розетки до новой розетки? Вы запускаете совершенно новый канал от главной сервисной панели до нескольких мест? Или вы заменяете весь дом, полный проводки с ручкой и трубкой, новым кабелем NM? Подход, который выберет электрик, будет зависеть от объема работы, но все работы по модернизации электропроводки используют аналогичные методы.

В примере, описанном здесь, мы прокладываем простую петлю провода от одного нового места настенной коробки к другому, как вы могли бы сделать при расширении цепи. Предполагается, что кабельная трасса будет проложена петлей от одной коробки вниз или вверх в подвал, подполье или чердак, а затем через балки пола, прежде чем войти в полость стойки, где находится следующая коробка.

Забавный факт

Существует третий вариант подключения. Он включает в себя прокладку поверхностной проводки (например, продуктов Wiremold) по поверхностям стен, но это может выглядеть непрофессионально — и в некоторых областях это может быть запрещено электротехническими нормами.

Рассмотреть проблемы с кодом

Не забудьте проконсультироваться с вашими местными нормами относительно требований к прокладке кабеля. Например, в открытых местах, таких как открытые подвалы или чердаки, кабель NM обычно необходимо прокладывать через отверстия или выемки, вырезанные в балках, а не прикреплять скобами к поверхности балок. Таким образом, при прокладывании отрезка кабеля NM между новыми настенными коробками процесс может включать прокладку его через отверстия, просверленные в балках перекрытия, чтобы добраться до полости стойки.

Кроме того, убедитесь, что сечение провода соответствует силе тока в цепи. Для стандартных ответвленных цепей на 120 В используется провод 12-го калибра для 20-амперных цепей и 14-го калибра для 15-амперных цепей. Существуют также новые требования к кодам защиты от дугового замыкания: при расширении цепи, если последняя версия Национального электротехнического кодекса требует защиты от дугового замыкания, вы должны установить указанную защиту в соответствии с требованиями правил.

Прежде чем начать

Добавляя или заменяя проводку в готовых стенах, большинство электриков попытаются проложить горизонтальную часть кабеля по незавершенному чердаку, подвалу или подполью, проводя кабель вниз или вверх через полость стены, через пол или потолочные балки. , а затем вертикально через другую полость стойки к следующему отверстию коробки в стене. Для горизонтальной части кабельной трассы это может включать сверление отверстий в балках, через которые будет проходить кабель.

Это сильно отличается от того, как проводка дома прокладывается во время нового строительства, когда горизонтальные кабельные трассы прокладываются непосредственно через шпильки от одного места выхода к другому до того, как будут установлены поверхности стен. Но когда вы прокладываете провода в существующей конструкции, петлевой метод предотвращает дорогостоящий и трудоемкий процесс вскрытия стен и их исправления после прокладки проводов.

Например, при расширении цепи электрик может проложить кабель вертикально от существующей распределительной коробки на чердак или вниз в подвал, через балки к месту непосредственно над или под новым расположением коробки, а затем в эту стену. полость к новому отверстию электрической коробки. Для домашнего мастера, выполняющего эту работу, самое сложное — найти способ пробить стеновые пластины в верхней или нижней части стены, чтобы провести кабель в подвал или чердак.

Если задача заключается в простом расширении цепи, например, при добавлении дополнительной розетки в комнате, некоторые электрики удаляют молдинг плинтуса, делают надрезы в гипсокартоне в области, скрытой плинтусом, а затем сверлят отверстия для доступа через шпильки, чтобы уловить кабель. от места к месту. Это довольно простой способ прокладки кабелей от одной коробки к другой. Когда плинтусы будут переустановлены, дыры будут закрыты — заделывать их не нужно.

Нужна дополнительная помощь? Поговорите с электриком рядом с вами

Наши партнеры могут помочь вам сравнить предложения лучших профессионалов рядом с вами.

Оборудование/инструменты

• Искатель шипов
• Карандаш
• Пила для гипсокартона или электролобзик
• Проволочная вешалка
• Дрель с гибким валом и 1-дюймовой лопатой или сверлом
• Электромонтажная рыбная лента
• Кабельный рыхлитель
• Инструмент для зачистки проводов

Материалы

• Кабель НМ
• Электроизоляционная лента
• Электрический ящик старой работы

Ель / Кевин Норрис

1. Отверстия для вырезанных коробок

   Спланировав кабельные трассы и расположение коробок, вырежьте отверстия для электрических коробок в гипсокартоне.

   Начните с отметки желаемого места для коробки на стенах. При их установке в готовые стены электрические коробки должны располагаться между шпильками. Для этого вы должны найти расположение стоек в стене с помощью искателя стоек. Как только шпильки будут расположены, наметьте положение старых электрических коробок на стене. Убедитесь, что положение новых настенных коробок соответствует расположению других розеток в вашем доме. Розетки, например, обычно находятся на высоте от 12 до 18 дюймов над полом.

   Вырежьте отверстия для коробок по контуру с помощью пилы для гипсокартона или электролобзика. Важно убедиться, что вы не разрезаете существующие электрические провода, водопроводные трубы или другие механизмы, поэтому будьте осторожны, когда начинаете резать, чтобы проверить, что находится внутри стен. Вырез должен точно соответствовать контуру электрической коробки.

   Ель / Кевин Норрис

2. Просверлите отверстия в настенной пластине

   После того, как в стене будут вырезаны отверстия под коробки, вам нужно будет просверлить отверстия для доступа в стеновой пластине в нижней или верхней части полости стойки. Эти отверстия будут использоваться для протягивания кабеля вниз в подвал или подполье или вверх на чердак, чтобы провести кабель от коробки к коробке.

   Предупреждение

   Если чердак является вашим единственным местом для прокладки кабеля, вам может понадобиться вырезать еще одно маленькое отверстие в поверхности стены, высоко в стене, чтобы получить доступ для сверления через верхнюю пластину стены. Это отверстие можно залатать, как только работа с проводкой будет завершена. На середине стены также могут быть противопожарные блоки, и в этом случае вам нужно будет вырезать небольшое отверстие, идущее выше и ниже блока, чтобы просверлить его и пропустить новый провод через блок.

   Вставьте сверло-лопату или сверло в гибкий удлинитель сверла, установленный в дрели, затем вставьте сверло через отверстие в стене и отцентрируйте удлинитель в полости стойки, чтобы сверло плотно прижалось к стенной пластине. Приложите сильное давление, когда вы просверлите пластину в подвале, подвале или чердаке. Сверлите медленно, помня о том, что в полости балки, в которой вы сверлите, могут быть газопроводы, водопроводные трубы, электрические линии или другие опасности. Немедленно остановитесь, когда почувствуете, что сверло проникает в стенную пластину.

   Если у вас нет гибкого бурового стержня, вы можете просверлить отверстия в стеновой плите с помощью прямой лопаты или сверла при бурении на чердаке или в подвале. Однако вам нужно будет тщательно измерить, так как настенная пластина может быть не видна через обшивку на полу или потолке.

   Ель / Кевин Норрис

3. Найдите просверленное отверстие

   Хотя это редко является проблемой в доступном подвале или чердаке, если ваш дом построен над подвалом или имеет низкий узкий чердак, может быть трудно найти отверстие, которое вы просверлили в настенной пластине.

   Начните с того, что вставьте длинную проволоку в отверстие, которое вы только что просверлили (хорошо подойдет разобранная проволочная вешалка). Войдите на чердак или в подполье и найдите провод, проходящий через просверленное отверстие.

   Ель / Кевин Норрис

4. Проденьте рыбную ленту

   Когда вы найдете отверстие в настенной пластине, отсоедините провод, размотайте конец монтажной ленты и вставьте его в просверленное отверстие в настенной пластине. Выдвиньте лезвие рыболовной ленты, пока оно не будет видно в отверстии настенной коробки — в идеале вы хотите, чтобы конец рыболовной ленты выходил через отверстие, которое вы прорезали в гипсокартоне.

   Этот и последующие шаги будут проще всего, если у вас есть помощник на другом конце, чтобы извлечь рыбную ленту через отверстие в стене, когда она проходит в полость стены. Короткий отрезок проволоки для вешалок иногда может облегчить зацепление рыболовной ленты и извлечение ее через отверстие в стене.

   Ель / Кевин Норрис

5. Прикрепите кабель к рыболовной ленте

   После того, как лезвие рыболовной ленты будет извлечено через отверстие в стене, размотайте достаточное количество кабеля NM, чтобы завершить запланированную прокладку кабеля. Не забудьте оставить около 2 футов лишнего кабеля на каждом конце. Растяните кабель и раскрутите его.

   Зачистите примерно 6 дюймов внешней оболочки с одного конца кабеля, затем проденьте токопроводящие провода и оголенный медный заземляющий провод через петлю на конце лезвия рыболовной ленты. Согните провода и оберните несколько петель изоленты вокруг проводов и конца рыбьей ленты. Цель состоит в том, чтобы иметь гладкую головку, которая легко скользит через отверстие в настенной пластине, не зацепляясь.

   Ель / Кевин Норрис

6. Ловить кабель

   Находясь на чердаке или в подвале, постепенно тяните за рыболовную ленту, пока помощник протягивает кабель в отверстие в стене. Может потребоваться некоторая аккуратность, поскольку кончик лезвия для ловли ленты проходит через просверленное отверстие в настенной пластине. Будьте осторожны, протягивая кабель через отверстие, так как важно не порвать оболочку кабеля. Это помогает тянуть с короткими интервалами в 2–3 фута, чтобы кабель тянулся в то же время, когда ваш помощник подает питание с другого конца.

   Совет

   При протягивании кабеля к месту выключателя вы можете столкнуться с противопожарными блоками — горизонтальными участками рамы, которые блокируют полость стойки. Это может стать очевидным только тогда, когда вы пытаетесь провести рыболовную ленту через полость. В этом случае у вас нет другого выбора, кроме как найти другой маршрут или прорезать отверстие в гипсокартоне, чтобы просверлить противопожарный блок для прокладки кабеля.

   Ель / Кевин Норрис

7. Завершить прокладку кабеля

   Проведите свободный конец троса к следующему месту впадины шпильки. Обязательно используйте утвержденные методы крепления — просверлите отверстия в балках или прикрепите кабель скобами, где это необходимо.

   Зачистите конец оболочки, прикрепите провода к рыбной ленте и зафиксируйте их скотчем. Затем протяните кабель через настенную пластину и выведите его из следующего отверстия настенной коробки. Убедитесь, что кто-то надежно держит противоположный конец кабеля, пока вы протягиваете его к следующему месту, чтобы избежать протягивания кабеля в стену, где вы не можете до него добраться.
