Как провод прикрепить к стене: Как крепить провод к стене

Как крепить провод к стене

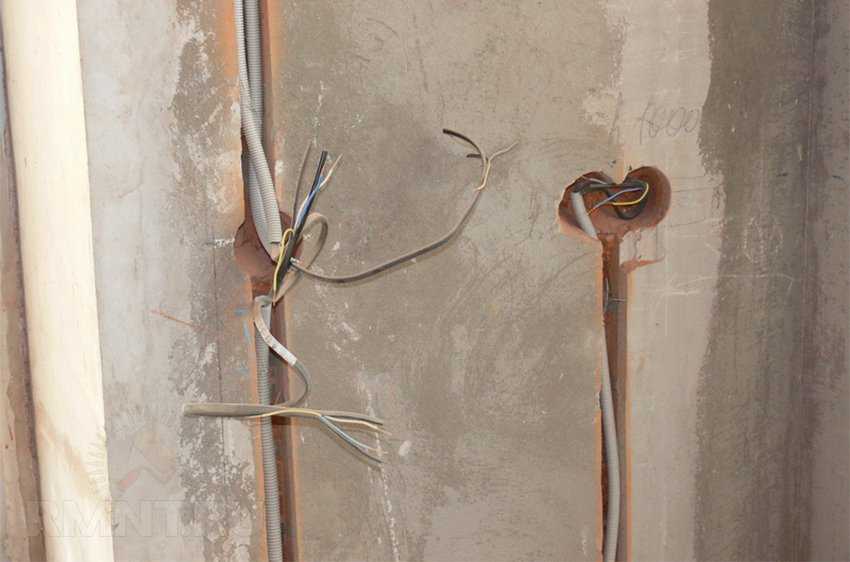

Если при креплении провода в штробе, от крепежа и проводки не требуется эстетичности. Все равно штроба будет заделана раствором и провод спрятан. Однако при открытой проводке требования к ее внешнему виду играют немаловажную роль. При этом, проводка может как испортить интерьер, так и стать дополнительным его элементом.

Как крепить провод к стене? Какие крепежи лучше использовать.

Металлорукав и клипсы

Внутри жилого помещения такая проводка вряд ли будет эстетичной. Другое дело — снаружи дома, в подсобных помещениях. Например, от счетчика электроэнергии до ввода в дом. В гараже, сарае, мастерской проводка в металлорукаве по клипсам будет оптимальным решением.

Метод крепления не отличается особой сложностью.Сначала размечаются точки крепления клипс. Дюбелями-гвоздями клипсы крепятся к бетонному, кирпичному, каменному основанию. Для крепления к дереву используются саморезы.

Затем металлорукав с предварительно втянутым проводом защелкивается в клипы и проводка готова. Следует учесть что размер клипсы должен соответствовать диаметру металлорукава. Если она большая, рукав будет просто выпадать. Если маленькая, защелкнуть металлорукав не получится. Рекомендуемое расстояние между держателями около 50 см. Аналогичным способом, с помощью клипс, можно делать проводку в специальных трубах из ПВХ, полиэтилена, в пластиковой гофре.

Гвоздевые скобы

Обычно гвоздевые скобы применяются для крепления кабелей интернет, антенного, телефонного. Используются на основаниях в которые можно вбить гвоздь: дерево, глиняная и цементная штукатурка, гипсокартон, газобетон. Стоят очень дешево. Монтаж максимально простой. Скоба накладывается на провод и забивается гвоздь. В продаже есть скобы как для круглого, так и для плоского кабеля.

Монтажные площадки

Для простого крепления провода на уже готовую стену, элементы отделки или даже мебель целесообразно использовать монтажные площадки в липким слоем.

Они изготавливаются как под крепление одиночного провода, так и под жмут проводов. В первом варианте, площадка имеет специальную скобу куда вставляется провод. Во втором, присоединение кабелей производится при помощи кабельной стяжки. На случай, если липкий слой не справляется с удержанием проводов, в монтажной площадке может быть предусмотрено специальное отверстие под дюбель-гвоздь или саморез.

Керамические и пластиковые изоляторы

Внутренняя проводка на изоляторах сегодня относится к стилю “ретро”. И действительно, в старых домах ее можно встретить достаточно часто. В таком варианте, витой провод проводится по керамическим изоляторам (роликам), которые крепятся к стене. Кроме стиля, к преимуществам такой проводки относится большая пожаробезопасность. Провод не в закрытом пространстве, хорошо охлаждается и находится на расстоянии от стены.

Способы крепления Обновлено: 07.12. 2020 13:38:24

Поставить оценку

Успешно отправлено, Спасибо за оценку!

Нажмите, чтобы поставить оценку

Способы крепления проводов и кабелей к стене

В зависимости от того, как Вы решите проводить электропроводку по комнатам: открытым либо скрытым способом, выбирается способ крепления проводов к стене. Далее мы рассмотрим все существующие варианты крепежа, а также предоставим преимущества и недостатки каждой технологии.

• Открытый электромонтаж
• Кабель-каналы
• Клипсы
• Изоляторы
• Гвоздевые скобы
• Скрытый электромонтаж
• Дюбель-хомуты
• Быстросохнущий раствор
• Самодельные скобы
• Монтажная площадка

Открытый электромонтаж

Чтобы провести открытую электропроводку, необходимо закрепить кабель поверх декоративной отделки стен. Как правило, данный вариант электромонтажа используется в деревянных домах и садовых постройках, к примеру, в гараже либо хозблоке. Для крепления проводов на стенах могут использовать кабельные каналы, клипсы либо специальные фарфоровые изоляторы. Рассмотрим особенности применения каждого из вариантов.

Кабель-каналы

На сегодняшний день крепление проводов и кабелей в специальных пластиковых каналах используется чаще всего. Связано это с тем, что кабель-каналы имеют привлекательный внешний вид, невысокую стоимость и главное – позволяют быстро закрепить группу проводников в одном месте. Чтобы самостоятельно выполнить крепление данным способом достаточно закрепить пластиковый короб на стене с помощью саморезов.

Если нужно соединить несколько элементов в одну линию, можно использовать специальные соединения, предусмотренные заводом изготовителем. После того как кабель-канал будет закреплен, можно вложить в него все кабели и закрыть переднюю крышку (она на защелках). Более подробно о том, как крепить кабельный канал к стене, мы рассказывали в отдельной статье.

Видео инструкция по монтажу кабельного канала своими руками

Клипсы

Крепление проводов и кабелей клипсами используется только при монтаже электропроводки в трубах, а также если проводник будет дополнительно защищен гофрированной трубой. В этом случае прикрепить проводку к стене и потолку очень просто.

Если поверхность деревянная, все что нужно, это закрепить клипсу с помощью саморезов по дереву. В бетонной стене либо потолке нужно предварительно засверлить отверстия с помощью перфоратора, потом вбить дюбеля, после чего уже зафиксировать сами клипсы. Вся технология монтажа наглядно предоставлена на видео примере:

Правильное закрепление внутри дома

Кстати клипсы можно крепить не только внутри помещения, но и на улице. Такой способ подойдет, если Вы решили провести уличную электропроводку по шлакоблоку либо кирпичным стенам сооружений.

Как прикрепить гофру на улице

Если же вы хотите закрепить кабель

Изоляторы

Крепление проводов к стене на изоляторе чаще всего используется при монтаже электропроводки в деревянном доме и бане. Сначала Вы должны закрепить сами фарфоровые бочонки, которые фиксируются к деревянной обшивке либо срубу с помощью саморезов, после чего скрутить жилы в тугой жгут и продеть его на изолятор так, как показано на фото ниже:

Чтобы не скручивать жилы самостоятельно, можно купить специальную проводку под старину, которая уже скручена. О том, как сделать ретро проводку своими руками, читайте в соответствующей статье.

Гвоздевые скобы

Данный способ крепления подходит для телевизионных и телефонных кабелей, а также линии от интернета. Существуют плоские и круглые пластиковые скобы, которые можно запросто прикрепить к стене с помощью небольших гвоздиков, идущих в комплекте. Очень удобный вариант монтажа, который применяют для того, чтобы незаметно провести кабель над плинтусом в доме либо квартире.

Скрытый электромонтаж

При монтаже электропроводки скрытым способом (в штробе под штукатуркой) существует больше вариантов крепления проводов и кабелей к стенам. Рассмотрим от наиболее простых и эффективных, к наименее удобным.

Дюбель-хомуты

Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании. Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе. Все что нужно – просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек.

Закрепить дюбель-хомут в стене еще проще. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже. Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж (вторая картинка).

Кстати, если у Вас уже проведена электропроводка по стенам и нужно прикрепить к ней еще один кабель, можно использовать обычные пластиковые хомуты. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению!

Технология закрепления специальных скоб

Использование специальных стяжек

Быстросохнущий раствор

Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: алебастр либо гипс. В этом случае действовать нужно торопясь, т.к. готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене. Как правило, кабель нужно «примораживать» в подготовленной штробе через каждые 40 см, как показано на фото.

Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус – быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами. К тому же, прикрепить к стене более двух проводников будет очень сложно.

Самодельные скобы

Крепление кабеля к стене с помощью скоб обеспечит надежный прихват проводника, а также позволит закрепить несколько групп кабелей в одной трассе. Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками. В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Далее все просто – стена сверлится в подходящих местах, после чего вбивается дюбель и производиться «быстрый монтаж». Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах.

Недостатками данного способа является длительное время подготовки самодельных скоб, вероятность повреждения изоляции проводника (если используются полоски оцинкованной стали), а также возможное появление рыжих пятен на обоях, если сталь начнет окисляться. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, т.к. существуют более современные и удобные способы монтажа. Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол.

Монтажная площадка

Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели (к примеру, столе) – использование монтажных площадок с одной самоклеющейся стороной (липучек). Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла. Увидеть монтажные площадки Вы можете на фото:

Вот и все способы крепления проводов и кабелей к стене. Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения.

Также читают:

• Ошибки при монтаже электропроводки
• Способы соединения электрических проводов
• Как определить фазу и ноль без приборов

5 гениальных способов спрятать провода в комнате, не залезая в стены

Спрячьте этот неприглядный провод без особого труда!

1 / 5

Семейный мастер на все руки

Протяните провод громкоговорителя/низковольтного кабеля между ковром и плинтусом

Прежде чем вкладывать средства в какие-либо продукты, если есть место, вы можете спрятать провод громкоговорителя между ковром и плинтусом в комнате с ковер.

Для этого вы можете просто использовать линейку или палочку для размешивания краски, чтобы убрать провод из поля зрения.

Вот еще совет, а также дополнительная информация о сокрытии проводов.

2 / 5

Семейный мастер на все руки

Установка пластиковых направляющих

Если вы не можете просто спрятать низковольтный провод под ковриками и за мебелью, попробуйте использовать пластиковые направляющие вдоль отделки. Вы найдете их в различных формах и размерах, чтобы работать с длиной и шириной ваших проводов. Вы можете покрасить дорожку, чтобы она соответствовала стене или отделке.

Вот как безопасно добавить розетки с проводкой на поверхности.

3 / 5

Семейный мастер на все руки

Невидимые зажимы для проводов

Чтобы спрятать провод вокруг двери, сделайте зажимы для проводов своими руками из прозрачной пластиковой бутылки из-под газировки. Для этого просто разрежьте бутылку на 1-1/2 x 1-дюйм. полоски, затем ослабьте обшивку небольшой монтировкой, оберните пластик вокруг проволоки и вставьте ее между стеной и обшивкой.

Новое в проектах, связанных с электричеством? Не совершайте эти 10 ошибок новичка.

4 / 5

Sewell Direct

Проложите фантомный провод вдоль стены

Sewell Direct предлагает «фантомный провод», представляющий собой катушку с проводом для громкоговорителей 16 AWG шириной и толщиной примерно с клейкую ленту. Он имеет прочный клей с одной стороны, поэтому его можно легко перемещать по стенам, полам и под коврами. Это невидимое решение для проводов является неинвазивной и недорогой альтернативой вырезанию отверстий в стене. Ознакомьтесь с руководством Sewell Direct, в котором рассказывается о фантомном проводе, сверхплоском клейком проводе динамика и клеммной колодке фантомного провода.

Вот как установить низковольтное наружное освещение без видимых проводов.

Фото предоставлено Sewell Direct

5 / 5

Zenith

Скрытие проводов в крышке для штанги душевой занавески

Если вы крепите телевизор к стене и не хотите прокладывать провода внутри стены, вы можете скрыть беспорядок с помощью крышки для штанги для душевой занавески. . Вы захотите слегка отшлифовать крышку, а затем покрасить ее в тот же цвет, что и ваша стена. У Fresh Crush есть пошаговые инструкции.

Вам также могут понравиться эти 25 вариантов использования натяжных стержней (помимо занавески для душа!).

Фото: Zenith

Первоначально опубликовано: 18 июля 2018 г.

Alexa Erickson

Alexa — опытный журналист и журналист, в настоящее время работающий с Reader’s Digest, Shape Magazine и другими изданиями. Она любит писать о своих путешествиях, здоровье, благополучии, домашнем декоре, еде и напитках, моде, красоте и научных новостях. Следите за ее приключениями в путешествиях в Instagram: @living_by_lex, отправьте ей сообщение: [email protected] и посетите ее веб-сайт:livingbylex.com

Крепление электрических кабелей к элементам каркаса

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 13.08.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справочной информацией, исследованиями и специальными проектами.

В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Дана Нили / Getty Images

Большая часть проводки в современном доме состоит из кабелей с неметаллической оболочкой или кабелей NM (также известных под популярной торговой маркой Romex). Кабель NM должен поддерживаться каркасом при прокладке через стены, потолки и полы. В Национальном электротехническом кодексе (NEC) изложены требования к креплению кабеля NM и другой электропроводки. Большинство местных строительных органов следуют рекомендациям NEC, но в любом случае вы должны соблюдать местные правила, и это конкретные требования, которым вы должны соответствовать, чтобы пройти проверки. Крепление кабелей предотвращает чрезмерное движение, которое может ослабить соединения или привести к повреждению кабеля.

Общая опора кабеля

Прокладки кабеля NM должны поддерживаться не менее чем через каждые 54 дюйма. Они также должны быть закреплены в пределах 12 дюймов от электрической коробки с кабельным зажимом или в пределах восьми дюймов от коробки или корпуса без кабельного зажима. Имейте в виду, что «поддержка» не всегда означает крепление троса к каркасу. Например, при типичной прокладке кабеля внутри каркасной стены кабель проходит через отверстия, просверленные в стойках стены, на протяжении большей части своего горизонтального участка. Когда кабель приближается к электрической коробке, он делает поворот вверх или вниз по стороне стойки к коробке и крепится (обычно с помощью кабельной скобы) к стороне стойки в пределах восьми или 12 дюймов от коробки. как требуется. В этом обычном приложении большая часть кабеля поддерживается каркасом, но не крепится к нему.

Фиксирующие тросы

Используйте что угодно, от U-образной скобы до гвоздей с пластиковыми кабельными зажимами. Есть несколько важных правил, которых следует придерживаться при выборе и установке скоб и других кабельных креплений:

• Используйте крепление соответствующего размера для размера и количества закрепляемых кабелей.
• Используйте изолированные скобы и застежки. Избегайте простых металлических скоб и никогда не используйте стандартные скобы или другие крепежные детали, не предназначенные для электрических установок.
• Расположите тросы ровно напротив каркаса, прежде чем закреплять их; не крепите кабели на ребро.
• Плотно закрепите кабели, но не настолько сильно, чтобы кабель не был поврежден или не получил вмятин от крепления.
• В большинстве случаев закрепляйте только один кабель под каждым креплением. Иногда допустимо, например, закрепить два 2-жильных кабеля (плюс заземление) под одной скобой, но желательно не дублировать кабели. Не допускается закреплять более одного 3-жильного кабеля под одной скобой.
• Для крепления нескольких кабелей к одному и тому же элементу каркаса используйте крепежные элементы типа штабелеукладчика. Это позволяет укладывать кабели друг на друга для более аккуратной и безопасной установки. Зажимы либо прибиваются гвоздями, либо привинчиваются к каркасу, а кабели фиксируются, вставляя их в пазы.
• Избегайте резких изгибов кабеля сразу после коробки, просверленного отверстия, скобы или зажима. Кабели не должны изгибаться по радиусу, меньшему пятикратного диаметра кабеля.

Не забывайте о неудачах

Правила отступа применяются, когда кабели проходят через отверстия в каркасе или когда они проходят параллельно боковым сторонам каркаса и закреплены на них. Это включает в себя большинство кабельных трасс в готовых частях дома. Общее правило ограничения заключается в том, что кабели должны находиться на расстоянии не менее 1 1/4 дюйма от поверхности элементов каркаса. В стене, потолке, полу или крыше, обрамленных стандартными пиломатериалами (2×4, 2×6 и т. д.), грани представляют собой узкие края, покрытые гипсокартоном или другим поверхностным материалом. Если требование по отступу не может быть выполнено, вы должны защитить кабель, установив стальную пластину, которая крепится к лицевой стороне рамы по центру места расположения кабеля. Требование отступа также означает, что кабели не могут быть закреплены бок о бок на боковых сторонах шпилек 2×4; недостаточно места для обеспечения достаточного отступа для обоих кабелей.
