Как закрепить розетку в стене, если она вываливается

Если у вас возникла проблема, и вы не знаете, как закрепить розетку в стене, если она вываливается, то я готов предложить вам несколько вариантов выхода из этой ситуации.

Дело в том, что выпадающая розетка – это не просто неудобства, но определенная опасность, которая может в лучшем случае закончиться обрывом провода, а в худшем коротким замыканием и даже поражением электрическим током. Поэтому не стоит откладывать это дело в долгий ящик.

Внимание!

Перед тем как приступить к починке розетки, обязательно отключите питание в электрощитке и убедитесь при помощи мультиметра или индикатора в отсутствии в розетке напряжения!

Почему вываливается розетка?

Причин бывает несколько. Возможно, вы предпочитаете вынимать вилку из розетки, просто дергая за шнур, а нужно бы вынимать вилку, придерживая рукой розетку. Особенно если розетка старого образца, а вставляете евровилку, которая входит очень плотно.

Вторая причина вываливания вилки может быть в том, что боковые ушки-зацепы розетки, предназначенные для закрепления в подрозетнике, со временем немного разогнулись, ослабли и не могут прочно удерживать розетку. В этом случае нужно снять переднюю панельку с розетки и подтянуть ушки на сколько это возможно.

Кстати, розетку, которую вы видите на фото выше, нужно бы вообще заменить, поскольку она подгорела по причине плохого контакта проводов в винтовом соединении.

Если менять розетку нет возможности или желания, то хотя бы восстановите ее техническое состояние. Для этого ослабьте винты, крепящие провода, выньте провода и заизолируйте поврежденную изоляцию. Зачистите концы проводов, вставьте в клеммы и затяните винты.

Если в подрозетнике провода достаточной длины, то лучше поврежденную часть откусить и вновь выполнить подключение.

В случае если затяжка ушек крепления розетки не дала ожидаемого результата, то придется крепление немножко доработать. Для этого нужно отрезать две небольшие полоски линолеума и наклеить их изнутри на бока подрозетника. После этого ослабить ушки, вставить розетку и как следует затянуть винты ушек. Приклеить полоски линолеума можно клеем Момент или двусторонним скотчем. Вместо линолеума можно использовать полоски крупной наждачной бумаги, сложенной вдвое.

Если предложенные способы крепления не увенчались успехом, то тогда придется менять розетку. Современные розетки имеют два вида крепления: при помощи ушек и саморезов через предусмотренные отверстия.

Раз уж вы решитесь заменить розетку, то лучше заодно поменять и подрозетник на новый, в котором предусмотрены выступающие шлицы на внутренней поверхности для более надежного крепления розетки.

Ну, вот собственно и все, что я хотел вам порекомендовать в том случае, если вы не знаете, как закрепить розетку в стене, если она вываливается.

Извините за то, что так подробно рассказываю о простых вещах, но не все ведь общаются с электричеством на «ты».

Надеюсь, что у вас все получится.

Если вас интересует тема замены или ремонта дверного звонка, то прочесть об этом можно здесь.

С уважением,  Александр Ткаченко.

Cпособ закрепить выпадающую розетку в стене

Все сейчас привыкли к комфортной жизни, где обилие разных бытовых электроприборов и техники упрощает и вносит разнообразие развлечений в суетную жизнь. Какой прибор не может обойтись без электричества? Каждому требуется своя розетка, а их обычно очень мало. Более состоятельные люди, делая ремонт, планируют такое количество розеток, чтобы на все хватило, и даже в этом случае их со временем становится не достаточно.

А как же те, кто не может себе позволить сделать ремонт с полной заменой электрики? Такие люди покупают китайские тройники, и все проблемы решаются. Но возникает другая беда. Из-за постоянно свисающих на тройнике электрических вилок и кабелей создается большая нагрузка, и розетка, не выдержав такого веса, попросту выпадает из стены. Такую картину можно видеть во многих квартирах и домах. Помимо веса, розетка выпадает из-за советских металлических коробок, которые устанавливали в те времена. Вследствие того, что они металлические, крепежные распорки просто скользят по их основанию, как бы вы ни пытались их зажать. А случалось, что монтажных коробок вовсе не было и скольжение происходило по бетонной стенке посадочного места. Отсюда и выпадение розетки при потягивании за вилку электрического прибора.

Все это раздражает, а порой может быть опасным. Привести к поражению током или пожару. Также детям в такую «висячую» розетку проще всунуть руки.

Многие вставляют разные резинки и деревянные бруски, но как показывает практика — это ненадолго. Через короткий промежуток времени происходит то же самое — розетка вываливается.

Что же делать, если розетка выпадает и не держится в стене? Можно ли как-то ее закрепить? Да, можно. Есть более простой, и не требующий особых усилий и средств способ устранить эту проблему. Что для этого понадобится? Самая дешевая пластмассовая монтажная коробка, перфоратор, пара дюбелей диаметром 6 миллиметров и бур соответствующего размера.

Итак, можно приступать. Суть работы заключается в том, чтобы вставить пластмассовую коробку в металлическую. Такой способ очень хорош, когда ремонт уже сделан и демонтировать старую коробку нет возможности.

Работу нужно начать с отключения электропитания розетки. Для этого отключаем автомат на щитке и проверяем отсутствие напряжения настольной лампой или прибором.

Когда вы убедились, что опасности поражения электрическим током нет, снимаем крышку розетки, открутив винт. Далее ослабляем зажимы крепления розетки. Если розетка уже выпала, то этот пункт можно пропустить. Следующее, что нужно сделать — это отсоединить провода. Для этого ослабляем винты зажимов проводов и вытягиваем их. Вот розетка снята, и пока откладываем ее в сторону. Перед вами возникает такая картина, как на фото.

В этом случае можно увидеть, что металлическая коробка есть.

Так как провода обычно подходят сверху, лучше сделать отверстие в коробке также сверху. Это даст возможность коробке зайти на всю длину, и изгиб проводов не будет упираться в ее заднюю часть. Итак, отверстие сделано, пропускаем через него провода, натягивая коробку. Да, необходимо перед этим очистить металлическую коробку внутри от мусора и камней.

Пробуем вставить пластмассовую коробку в металлическую. Это должно получиться без проблем, так как диаметр современных коробок меньше советских — металлических.

Если повезет, коробка войдет плотно. Чтобы было легче ее вставить, можно забить ее молотком.

В случае, когда коробка полностью не заходит, обрезаем по кругу выпирающую часть. Когда все зашло плотно, можно дополнительно не крепить коробку. Распорки розетки раздадут ее еще больше, и она намертво схватится. Если коробка болтается из-за большого диаметра посадочного места (отсутствие металлических коробок или их диаметр), после того, как вставили — закрепляем ее.

Это можно сделать с помощью перфоратора. Высверливаем сквозные отверстия прямо в коробке и бетоне. Просверлив одно отверстие, сразу вставляем дюбель и слегка забиваем его. Делать это можно как молотком, так и переключив перфоратор в режим «молоток», аккуратно забить буром. Кто хочет, может просто закрутить отверткой.

Делаем то же самое с другой стороны коробки. Не переусердствуйте, чтобы коробку не перекосило и дюбель не прорезал своей шляпкой пластмассу. Если все сделано правильно, коробка намертво закрепится на своем месте. В случае отсутствия перфоратора разведите алебастр, и перед тем, как вставить коробку, накидайте немного раствора в посадочное место. Коробка войдет и выдавит лишнее, а при застывании также крепко схватится.

Осталось подсоединить провода и вставить розетку обратно. В случае с алебастром необходимо подождать около часа. Придавливая розетку пальцами к стене, зажимаем распорки. Металлические острые распорки врежутся в пластмассу и розетка крепко схватится. Осталось надеть крышку и включить питание на щитке. Теперь захочешь выдернуть — не получится.

Как закрепить розетку в бетонной стене. Нестандартное решение. | Интересное рядом с нами

Влад Федоров

https://electrikexpert.ru/wp-content/uploads/2018/07/montazh-evrorazetki-29-1024x576.jpg

Наверное, попадали в такую ситуацию, когда розетка в доме не держится в стене. Вернее, розетка прекрасно держится в подрозетнике, а вот он в бетонной стене никак. Инструктажи домашних о недопустимости силового извлечения вилки из розетки не дают результата, многочисленные ремонты различными методами не помогают. И ведь оставлять проблему нерешенной нельзя, в первую очередь, могут пострадать близкие, да и некрасиво, когда висит розетка из стены. Какой же выход?

Можно попробовать ещё один нестандартный прием крепления подрозетника. Конечно, этот прием может и не даст стопроцентной гарантии, но почему не попытаться. Речь идёт о розетке с пластиковым подрозетником, который не хочет держаться в бетонной стене. Не помогают ни саморезы, ни дюбели. Предлагаемый прием подразумевает применение клея "жидкие гвозди".

http://sdm96.ru/uploadedFiles/eshopimages/big/2c27942c-5d32-11e3-a93d-00155d6e7701_5.jpeg

Ремонт, как положено, начинаем с подготовки рабочего места. Обесточиваем комнату, вернее квартиру или дом, где расположена проблемная розетка. Наивно полагать, что коммутационный автомат стоит на каждую комнату. После отключения

принимаем меры против самопроизвольного или ошибочного включения (изолирующая прокладка, отсоединение проводов, замок на щитке). Убеждаемся в отсутствии напряжения на рабочем месте при помощи индикаторной отвёртки, тестера или, на крайний случай, переноски (не советую). Все отключили, проверили, начинаем ремонт.

Лучше всего сначала разобрать узел, то есть снять розетку, освободить подрозетник. Убеждаемся, что подрозетник и гнездо под него совпадают по размерам. Далее пистолетом аккуратно наносим клей "жидкие гвозди" по стенке гнезда под розетку, контролируя количество. Лишний клей не нужен. Можно также на подрозетник нанести небольшой слой клея. Теперь вставить подрозетник на место. Вообще, работу с клеем следует проводить согласно инструкции к нему. Дождавшись надёжной фиксации подрозетника в гнезде, приступаем к установке и подключению розетки.

Подаём напряжение в дом. Пользоваться розеткой начинаем после окончательного застывания клея, согласно инструкции.

Понравилась статья?

Ставьте лайк, подписывайтесь на канал.

Как закрепить розетку в стене

Основные разновидности

Заводская розетка представляет собой устройство, обеспечивающее безопасное замыкание контактов для бесперебойной подачи электропитания в электрические приборы. Внутри нее расположены клеммы с прикрепленными к ним пружинами и контакты. Снаружи конструкция розетки представляет собой пластмассовую коробку (корпус) с рабочей частью.

Существует два основных вида розеток:

  1. Розетка С5. Стандартная советская конструкция с квадратным корпусом и круглым вырезом под вилку. Такие розетки не имеют заземления и подходят для большинства электроприборов старого образца, но рассчитаны на обычные 220 В.
  2. Розетка С6 (евро). Выдерживает большую силу тока, чем С5, и подходит для подключения приборов с евро-вилками и разъемами. Имеет заземление. Более безопасна, чем первый вариант, надежно закрепляется на стене.

С течением времени необходимость повышения функциональности розеток увеличивается, особенно если речь идет об электроприборах на кухне. По модификации розетки сегодня можно поделить на следующие разновидности:

  • внутренние для скрытой проводки;
  • наружные (внешние), имеющие защитную крышку;
  • встраиваемые и накладные;
  • с заземлением и без него;
  • имеющие автоматический выключатель для защиты от перегрузок.

Вне зависимости от вида и модификации во время установки тройной розетки применяют так называемый способ блочной сборки. Он предполагает монтаж трех отдельных розеток с объединяющей их рамкой

Если есть необходимость приобретать детали отдельно, то при подборе этой рамки необходимо обратить внимание на соответствие ее формы и размеров конструкции

Какие могут быть ошибки при монтаже розеток

Чтобы понимать, как закрепить выпадающую розетку, надо в первую очередь обратить внимание, болтается она сама по себе или вместе с подрозетником. Это две разные неисправности и устранять их надо каждую своим способом

Правильно установленная розетка монтируется по определенной технологии и если один из шагов сделать неправильно или взять неподходящие материалы, то вскоре может оказаться, что работу надо переделывать.

Ошибки могут быть на следующих этапах монтажа:

  • В стене высверливается отверстие, которое должно быть чуть больше внешнего диаметра подрозетника – для того, чтобы между ними можно было натолкать замазки или цемента. Бывают случаи, когда подрозетник заходит в стену вплотную и создавалось впечатление, что он там засел намертво. Дальше производился окончательный монтаж, но через некоторое время вся конструкция вылетала из стены, потому что все сцепление держалось на нескольких точках.
  • Внутренняя поверхность отверстия покрывается замазкой и в него вставляется подрозетник. Если замазки мало, она уложена не по всей площади соприкосновения или просто приготовлен плохой раствор, то крепление раскрошится.
  • Монтаж внутренностей розетки. Эта конструкция держится внутри за счет раздвижных усиков, которые отжимаются болтами. Соответственно, если плохо закручены болты или крепления скользят по внутренней поверхности подрозетника, то вся розетка вскоре начнет болтаться и вывалится наружу.
  • Установка наружной, видимой части розетки. Чаще всего этот этап монтажа никак не может повлиять на ее выпадение в будущем, но иногда бывает, что внутренняя часть установлена не заподлицо к стене, а немного глубже. В таком случае, при закручивании крепежных болтов внутренняя часть сдвинется в подрозетнике или сместит его самого.

Пример правильной установки подрозетников в этом видео:

А вот здесь смотрим как установить розетки в подрозетник:

Когда выпадает внутренняя розетка из стены, основная тому причина видна сразу – выпадающий подрозетник или плохое зацепление крепежных усиков. В обоих случаях есть свои нюансы, которые надо учитывать при устранении неисправности.

Если в стене не держится подрозетник

В таком случае метод ремонта выбирается в зависимости от того, какой именно подрозетник установлен и из чего стена.

Если подрозетник не был «посажен» на раствор, значит размер отверстия в стене «впритык» и его надо немного расширить, чтобы было куда намазать смесь гипса или цемента. Дальше надо осмотреть сам подрозетник – в современных моделях есть прорези для продевания кабеля. Располагаются они по всей площади, и если замазка немного через них продавится, то это будет дополнительным креплением. Если подрозетник гладкий, то можно сделать насечки на его внешней стороне, за которые схватится раствор.

В крайнем случае, если под рукой нет нужных материалов, а починить розетку желательно срочно, то можно просто прикрутить подрозетник к стене шурупами. Нюанс тут только один – отверстия для дюбелей сверлить от угла и пускать их наискосок, чтобы не расшатывались со временем.

В некоторых случаях можно попробовать закрепить выпадающий подрозетник на жидкие гвозди, как показано в следующем видео:

Варианты подключения розетки.

С теорией подключения розетки разобрались: все выглядит очень просто, и это внушает уверенность. Но эта уверенность тут же разбивается о простой практический вопрос. Куда же подключить те самые два провода, которые мы присоединили к клеммам розетки? В каком месте подключиться, собственно, к электрической сети?

Тут есть несколько вариантов. Лучший из всех возможных — электрический щиток с автоматами.

Если у вас его нет или тянуть к нему провод нецелесообразно, то лучше всего присоединить розетку к распределительной коробке, хотя в ней бывает не так легко разобраться.

Если коробка тоже не вариант, то единственное, что остается — это присоединиться к… другой розетке! Принципиально это выглядит так:

В некоторых моделях розеток клеммы устроены таким образом, чтобы к ним легко подсоединялись два провода. Это сделано специально для того, чтобы розетки было удобно подключать шлейфом.

Важно! Подключая розетки последовательно друг к другу, помните: это практически то же самое, что включить в розетку удлинитель. То, что у вас теперь две розетки вместо одной, совсем не значит, что теперь можно включать в них два обогревателя одновременно! Ведь вся нагрузка ляжет на тот провод, которым была подключена первая розетка

Если он не рассчитан на большую нагрузку, это может привести к неприятностям.

Признаки нарушения целостности розетки

Условно все поломки делят на два типа: безопасные (легко устранимые) и серьезные. Последние способны вызвать порчу других электроприборов и не только. Причин этого хватает — неверные монтажные работы на этапе установки, естественный износ. Крепления способны расшатываться. Также вся проводка выполняется из алюминиевых проводов, которые быстро становятся слабыми. В таком случае справиться с задачей можно, подтянув контакты.

Но как починить выпавшую розетку? Это сложная задача и работы она даст много. Так происходит, если поломка не обнаружена в нужное время. Деталь может слегка торчать из стены или же полностью оказаться снаружи. Причин хватает:

  • Розетка лопнула.
  • Раскололась ее декоративная крышка.
  • Деталь вышла из подрозетника.
  • Отгорели провода и т. д.

Бывает и так, что визуально нет нарушения целостности, но при подключении прибор не работает. Помимо этого, деталь может дымить, искрить, плохо работать. Появляется запах горелого. Если ситуация такая, без ремонта не обойтись.

Техника безопасности

При монтаже тройной розетки следует учитывать следующие меры предосторожности:

  • Перед тем как подключить тройную розетку, как и перед любыми другими электромонтажными мероприятиями отключают электричество. Также стоит удостовериться в разорванности электросети.
  • В ходе процесса применяются исключительно специализированные инструменты, ручки которых изолированы.
  • Если электропровод обладает большой длиной, следует подрезать его до необходимой величины либо аккуратно заложить в стену.
  • Если провод слишком короткий, его можно нарастить. В этом случае контакты спаивают. Просто сделать крутки — неправильно. Это может привести к возгоранию.
  • При непосредственном монтаже розетку в стену, стоит контролировать плотность прилегания блока и степень изоляции.
  • Все провода и устройства должны соответствовать номинальной мощности розетки и токовой силе. В противном случае может произойти замыкание.

При соблюдении правил и рекомендаций, монтаж розетки проходит быстро и безопасно. Однако если есть сомнения в том, что установить ее получится самостоятельно, лучше воспользоваться услугами мастера.

Подготовительные мероприятия к установке

Начинать подготовку к установке следует с выбора места монтажа. Евро-стандарт предполагает закрепление устройства на расстоянии около 20–40 см от пола

Это важно в целях соблюдения основных правил безопасности и эстетики

Вторым немаловажным мероприятием является расчет силы тока. Необходимо помнить, что элементы сети всегда рассчитаны на заданный рабочий ток. При несоблюдении этого пункта безопасность эксплуатации резко снижается, возникает высокая вероятность появления перегрузок и, как следствие, перегрева. Сечение провода также должно соответствовать нагрузке. В данном случае оно должно быть не менее 1 кв. мм для меди и не менее 2,5 кв. мм — для алюминия. Трехжильный вариант будет наиболее удачным.

Детали и изделия для установки розеток следует выбирать, исходя из заданных параметров помещения и рабочей силы тока

Важно также соблюсти эстетические особенности квартиры, выбрать наиболее безопасные и подходящие по цвету и внешнему виду материалы. Монтаж скрытого и наружного устройства также имеет различные требования

На расстоянии 20–40 см от пола необходимо сделать разметку при помощи карандаша или маркера. Желательно также воспользоваться уровнем для ровной горизонтальной линии. Для этого, отметив первый центр установки, необходимо отложить половину ширины накладки на подрозетник. Полезно также нанести разметку в виде горизонтальных и вертикальных линий.

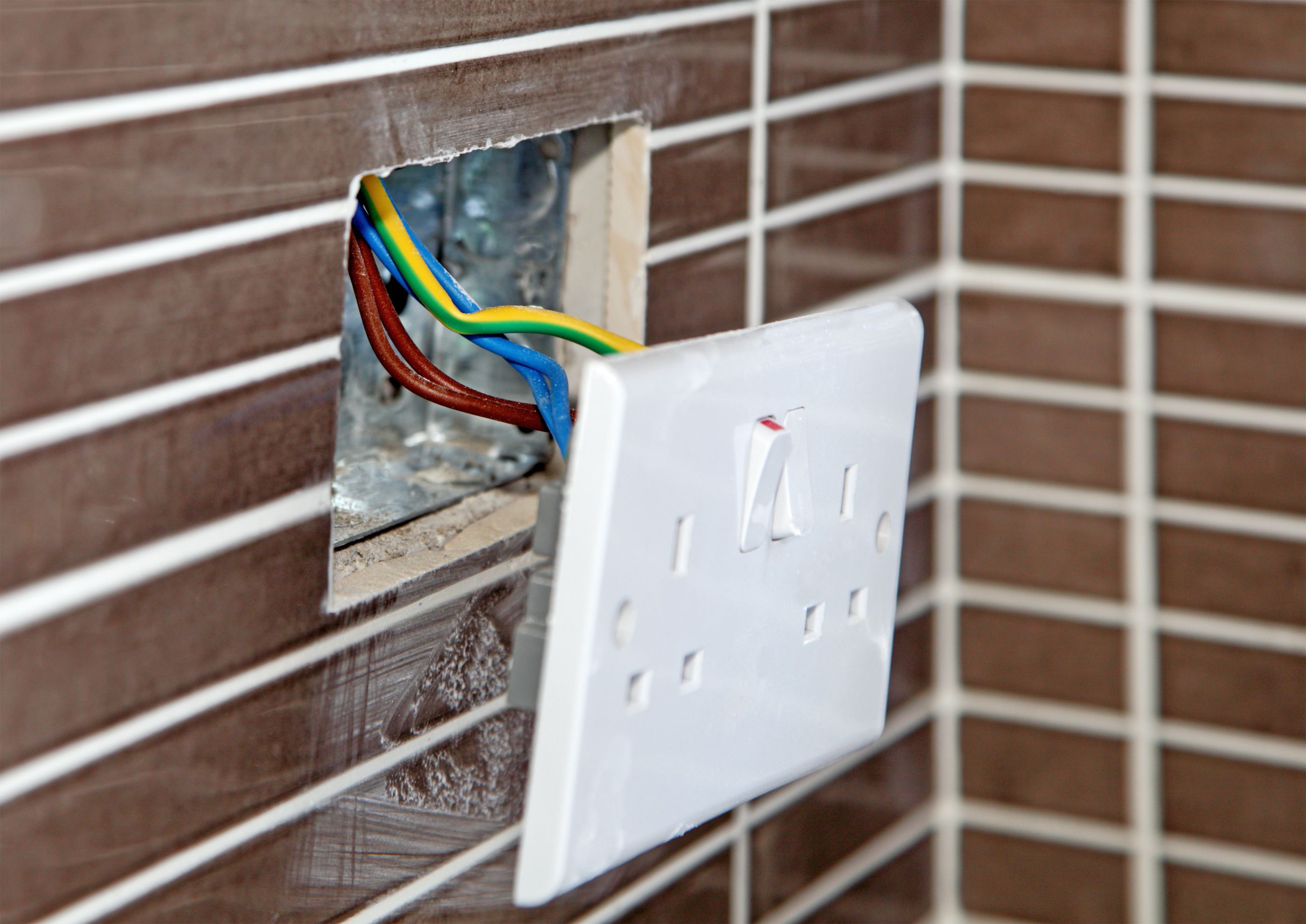

Проблема – розетка не держится, болтается и вываливается из стены

Установочные коробки, которые использовались раньше (условно говоря, советские), не подходят для всех новых розеток. Прежде всего из-за крепления. В розетке есть лапки с острыми кончиками-царапками, которые раздвигаются в стороны. В результате  эти распорные лапки  должны упереться в края коробки, и розетка будет закреплена.

Но этого точно не достаточно, так как свежезаменённая розетка вылезет со всеми внутренностями после нескольких включений-выключений утюга. Поскольку часто лапки не достают до подрозетника, или плохо держат.

Встречаются советы, что для более надежного монтажа нужно лапки сильнее разогнуть, или что-нибудь подложить под них. Например, кусочки наждачки, резины, и др. Но это лишь временная мера, и  при таком дополнительном крепеже со временем всё равно конструкция расшатается, и розетка может вырваться из подрозетка.

Конечно, нужно следовать простому правилу по выниманию вилки из розетки – второй рукой обязательно придерживать корпус розетки. Но стоит раз этому правилу не последовать (например, если это ребенок), и всё – см. первую фотографию, розетка не держится в коробке.

И ещё. Некоторые новые розетки не входят в старые подрозетники по глубине. Даже если использовать розетку без заземления.

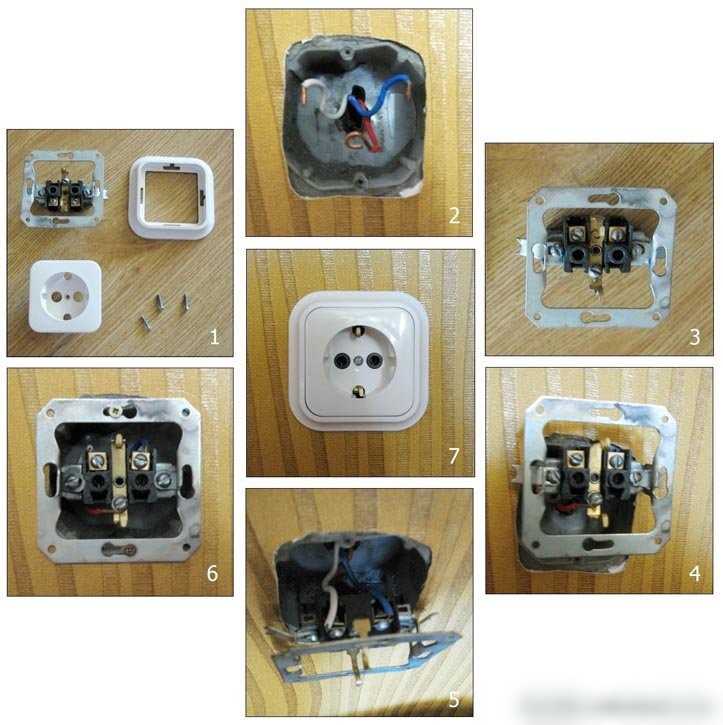

Подключение проводки

Самая ответственная часть всей работы – подключить надо всего два или три провода (в зависимости от наличия заземления), но сделать это без ошибок.

Первым делом с помощью индикаторной отвертки следует убедиться, что проводка обесточена. Одна или две минуты, потраченные на отключение автоматического выключателя и проверку наличия напряжения, сделают работу гораздо комфортнее и безопаснее.

Зачистка проводов. С концов жил надо снять по 1,5-2 см изоляции. Далее оголенный кусочек загибается кольцом, а если это многожильный, то его еще можно разделить надвое, чтобы кончики проводов приобрели форму буквы «V».

Для увеличения площади контакта провода с клеммой, жилу надо немного сплющить плоскогубцами.

Подключение проводов. На розетке есть всего две клеммы токоведущих контактов и третья для заземления. Все они зажимаются болтами и вставить провода больше просто некуда. Если используется проводка с правильной цветовой маркировкой, то желто-зеленый провод идет на контакт заземления (он «висит» на пластине с «усами», торчащими вперед), синий на ноль и оставшийся на фазу (может быть любого другого цвета)

Заземление обязательно надо подключать к предназначенному для нее контакту, а фазу с нолем к оставшимся – неважно в каком порядке

Блок розеток подключается шлейфом или звездой. В первом случае к контактам одной розетки приходят провода от предыдущей и тут же уходят на следующую. Во втором – провода от каждой розетки идут в общую «точку сбора» и там соединяются – фаза к фазе, ноль к нолю. При этом надо учитывать, что ПУЭ запрещают подключение заземления шлейфом – так можно подсоединить фазу и ноль, а «землю» надо вести обязательно звездой.

В чём опасность выпавшей розетки

Главная опасность выпавших или выпадающих розеток кроется в поражении током

Если в доме есть маленькие дети, стоит проявлять особую осторожность и не допускать их к потенциально опасной конструкции. Увидев «висячую» розетку, любознательный малыш захочет всунуть в неё руку

Поэтому своевременно оградите его от возможного трагического исхода.

Другой причиной выпадения розеток является облом жил проводов, способный проявляться не сразу, а со временем. В итоге придётся частично разрушать стену только для того, чтобы нарастить кабель. Это хлопотно, не слишком эстетично, к тому же затратно. Розетка, висящая на проводах, так же не придает гармонии окружающей обстановке. Теперь о том, как починить розетку, если она выпала.

Друзья сейчас я расскажу, как починить розетку если она выпала из стены на живом примере. Данный вопрос разобьем на несколько этапов.

1. Демонтируем выпавшую розетку

Перед выполнением всех работ придется временно демонтировать выпавшую розетку. Итак, прежде всего, обесточиваем помещение. Отключив автомат на щитке, для проверки отсутствия напряжения применяем специальный прибор. После откручивания винта снимаем крышку розетки. Затем зажимы крепления розетки, за исключением выпавших розеток, ослабляются. Далее отсоединяем провода. После того, как будут ослаблены винты зажимов проводов, их нужно вытянуть. Снятую розетку откладывают в сторону.

2. Подготавливаем отверстия под подрозетники

Первое и самое главное. Если в гнезде установлен металлический подрозетник (советский) – демонтируем его без малейшего сожаления. На его место мы установим современный пластиковый подрозетник со специальными отверстиями для крепления рамки.

Вначале полностью снимите конструкцию, очистите гнездо от старой шпаклёвки и примерьте новую коробку в отверстие. Подрозетник располагают в стене на одном уровне с поверхностью. При его выступании размер отверстия изменяется. Для вынимания части материала применяют молоток или зубило.

3. Устанавливаем новый подрозетник на раствор

Когда размеры будут полностью подогнаны, гнездо смачивается водой и грунтовкой. На стены и дно увлажнённой поверхности наносят слой алебастра.

Для улучшенной фиксации наружную часть коробки также следует смазать небольшим слоем алебастра. В коробку продевают провода, вставляют ее в гнездо, утапливают и закрепляют по уровню. Для более плотного входа подрозетника в стену он немного простукивается молотком. Для избавления от излишнего алебастра применяется шпатель.

Ожидаем схватывание смеси. Если это алебастр, ждём приблизительно 1 час. Для смесей на основе шпаклёвки ждём приблизительно 1 сутки.

4. Фиксируем суппорт розетки

Новые подрозетники фиксируют механизмы двумя способами: распорными лапками и винтами, которые имеются непосредственно на подрозетнике.

После того, как к розетке будут подключены провода питания, происходит установка механизма в монтажную коробку. После выравнивания по горизонтали он фиксируется винтами. Именно так можно надёжно зафиксировать механизмы розеток и выключателей.

Дополнительно к непростому вопросу о том, как закрепить выпадающую розетку, будет уместен данный способ. Дублирующая фиксация осуществляется при помощи распорных лапок, поскольку розетка постоянно подвержена массе перегрузок, когда из неё вытаскивают вилку.

Завершающим моментом станет одевание рамки и лицевой панели. Установке подошёл конец, и остаётся надеяться, что розетка надёжно закреплена и не будет выпадать.

Монтаж

Первым необходимо установить подрозетник. Для этого лучше всего использовать перфоратор и коронку диаметром 6,8-7,0 см. Вначале, буром по бетону диаметром 8,0 мм делается отверстие в центре предполагаемого места установки розетки на глубину 5,0-6,0 см. Затем коронкой по бетону выполняется бурение на необходимую глубину. Глубина определяется видом подрозетника, с таким расчетом, чтобы после установки всего комплекта изделия, вся конструкция располагалась полностью в плоскости стены, на которой монтируется. Далее перфоратором с насадкой-лопаткой удаляется оставшийся в отверстии бетон.

Когда отверстие готово удаляют заглушки на подрозетнике, в местах через которые будет вводиться питающий кабель. Подготовив предварительно гипсовую смесь или алебастр, отверстие в стене очищается от пыли и обрабатывается грунтовкой. Теперь встает вопрос как закрепить розетку в стене.

В подрозетник заводятся провода, а в подготовленное отверстие в стене наносится гипсовая смесь (алебастр), подрозетник вдавливается в уложенную смесь. Излишки смеси удаляются. Когда раствор затвердеет, подрозетник будет жестко закреплен в стене. Дальше можно выполнить отделочные косметические работы вокруг него.

Перечисленные выше работы относятся, по сути, к основному этапу установки розетки в бетонную стену. С учетом того, что ранее выполнена прокладка кабеля (провода) от распределительной коробки до подрозетника (тема отдельного разговора, штробление) и произведена отделка стеновой поверхности, можно приступать к финальной части, непосредственному монтажу розетки в коробку (подрозетник).

С помощью приготовленного комплекта инструментов, подготавливается сама розетка. Для этого её разбирают: снимают декоративную крышку и подключают прибор (розетку) к питающему кабелю (проводу). Для этого на последнем снимается электрическая изоляция на длину 6,0 – 8,0 мм с каждой жилы, после чего каждая из них подсоединяется к соответствующим клеммам прибора (PE, P, L). Далее производится монтаж розетки в коробку (подрозетник) с ее жесткой фиксацией. На различных типах розеток существуют различные фиксирующие элементы. Как правило, они идут в комплекте с розетками. На практике это могут быть разводные лапки и приспособления, или просто шурупы (саморезы), которые вкручиваются в монтажные отверстия самого подрозетника.

Особенности монтажа в разных случаях

Крепление розетки обратно в стену можно осуществить двумя способами.

Когда нет подрозетника

Сегодня такое встречается достаточно редко, чаще всего в старых домах. Когда конструкция вынута, то оказывается, что она была просто «вживлена» в стену и держалась в ней с помощью распорных усиков. Единственное решение на данном этапе – установить подрозетник, поскольку даже самая качественная и современная розетка со временем начнет шататься и выпадать, так как ее стальные усики раскрошат материал стены.

Если не хотите ставить подрозетник – можно прикрепить механизм с помощью самодельных чопиков, которые послужат укреплением розетки в стене. Их делают из толстого линолеума, наждачной бумаги или нескольких кусков деревянной доски

При использовании дерева важно следить, чтобы оно не было пересушенным, иначе на нем образуются трещины при затягивании болтов

Прежде всего, определяется место в стенке, где будут держаться распорные усики

Осторожно выдалбливаются небольшие углубления для чопиков, которые должны соответствовать по размеру. Из наждачки или линолеума вырезаются квадраты или прямоугольники и сворачиваются вдовое (иначе болты их продавят) гладкой стороной внутрь

Шершавая поверхность при соприкосновении со стеной и крепежными усиками поможет лучше держать конструкцию, избегая скольжения с материалом стены. При конструировании деревянных чопиков готовится прямоугольник. Изготовленные чопики вставляются в отверстия, к ним присоединяется конструкция. После этого закручиваются болты, которые распирают крепежные усики.

Когда есть подрозетник

При наличии данного элемента конструкция может вываливаться в том случае, если он неправильно установлен. Например, розетка в стене из гипсокартона прикручена так, как к бетонной. Или же коробка очень старая и не может выполнять свои функции.

Как исправить ситуацию и установить новый подрозетник? Монтировать его можно только в пустое гнездо. Для начала нужно полностью снять конструкцию, очистить гнездо от старой шпаклевки и примерить в отверстие новую коробку. Подрозетник должен входить в стену заподлицо. Если он выступает, то следует изменить размер отверстия. Подойдут молоток или зубило, чтобы вынуть часть материала.

Когда размер подогнан, гнездо смачивается водой, а лучше – специальной грунтовкой. На мокрую поверхность – дно и стены – наносится слой алебастра. Для лучшей фиксации алебастром также смазывается наружная часть коробки. Затем в нее продеваются провода, и она крепится в гнездо. Стоит простучать подрозетник молотком, чтобы он плотнее вошел в стену. Лишний алебастр убирается шпателем. Теперь можно монтировать розетку к гнезду.

Это интересно: Ретро проводка – дизайнерский прием

Некачественная установка подрозетников

Данная проблема не миновала и современные квартиры. Выпадают и пластиковые стаканы, и качественные подрозетники. Да не просто так, а вместе со стаканом. Это порождает новые проблемы для монтажников, поскольку ошибка чревата выпадающими розетками. Остаётся разобраться, что не так делают электрики? Ведь, казалось бы, всё так просто.

Первая и наиболее часто встречающаяся ошибка кроется в установке подрозетника в отверстие без строительных смесей с гипсом или гипсовых штукатурок. Грубо установленная розетка спокойно стоит первую неделю и не вылетает, и поначалу это всех устраивает. Пришли халтурщики, «срубили» денег бросив хозяев помещения один на один со своей бедой, и удалиться по-английски.

Но бывает так, что подрозетник монтируют на гипс, но в итоге выпадает розетка, как и до этого. В этом уже виноват электрик, которому явно недостаёт практического опыта.

Виною всему неправильный выбор диаметра коронки. Согласно правилу, она должна превышать диаметр и глубину подрозетника минимум на 5 мм. Для заполнения зазора между стенками отверстия и стакана используют гипс, обеспечивая 100% долговечность. Если диаметр коронки равен диаметру стакана, он будет входить в отверстие «впритирку». При этом гипсовая смесь полностью выдавится из отверстия, оставляя слой 1 мм. Разумеется, постоянной интенсивной нагрузки при выдёргивании электрических приборов тонкий слой не выдержит.

Другая ошибка возникает в ходе монтажа подрозетника с участием гипсовой смеси, когда кладётся невнимательными электриками сразу на сухую пыль.

Это приводит к высыханию гипса, который сцепляется не со стенками отверстия, а со слоем пыли. Итог плачевен — розетка вместе с подрозетником выскальзывает. От электрика требуется минимум необходимых действий: проявлять чистоплотность, сделать очистку от пыли, прогрунтовать стенки при помощи воды или специальной грунтовкой.

Подключение одинарного выключателя

Для того чтобы произвести электромонтаж выключателя, вовсе необязательно быть электриком высшего разряда. Скажем так: если следовать четким инструкциям и не работать с включенным напряжением, то все у Вас получится.

В основу принципа работы выключателя входит подача им на контакты патрона лампы фазы. Согласно стандартам безопасности, ноль соединяется напрямую, не обрываясь, до лампы. Поэтому работать предстоит только с проводом фазы.

Нам необходимо будет прервать фазный провод, прежде чем он дойдет до лампы, что даст возможность управлять электроподачей (в данном случае с помощью выключателя).

Соответственно для этого фазный провод нужно «пропустить» через наш выключатель, чтобы через него подавать ток, когда мы пожелаем, на условную электролампу. Под электролампой подразумевается любой светильник или люстра.

Конечно, нужно знать, где в Вашем помещении с электропроводкой ноль, а где фаза. Об этом было подробно рассказано в статье «Как подключить розетку».

Ноль в нашем случае идет напрямую к лампе, и это нельзя изменять.

Следует отметить, что выключатели бывают наружные и внутренние. Наружные выключатели безопаснее, а внутренние эстетичнее.

Расположение выключателя

Во время проведения современного ремонта принято располагать выключатель света со стороны ручки двери, причем на расстоянии не менее 10 см от двери. Высота, на которую ставят выключатель, обычно составляет 0,9 м.

Однако правила ПУЭ (правила устройства электроустановок) не указывают на конкретные расстояния, по которым должен располагаться выключатель в доме (квартире), кроме минимальных норм:

7.1.48 Выключатель должен находиться на расстоянии не менее 0,6 м от душевой кабины.

7.1.50 От газопровода выключатель должен находиться на расстоянии не менее 0,5 м.

Порядок подключения

  • Нож
  • Индикаторная отвертка
  • Плоскогубцы
  • Уровень.

1. Сначала обязательно отключите все провода от электропитания с помощью автоматов в щитовой.

2. Нам нужно смонтировать подрозетник. Это делается также, как и с розеткой. Подробно об этом можете прочитать здесь.

3. После того, как смонтирован подрозетник и проведены провода, снимаем с конца фазного провода изоляционный слой плоскогубцами примерно на 1 см.

4. Теперь нужно присоединить к выключателю входящий провод (обычно он обозначается буквой «L» на розетке) и исходящий провод, идущий на лампу (обычно обозначающийся стрелкой, направленной вниз). Фиксируются провода к выключателю с помощью вспомогательных небольших болтов.

5. Затем помещаем наш выключатель в подрозетник. Если конструкция выключателя имеет принцип натяжки лапок, то закручиваем их поочередно для равномерного входа розетки в подрозетник. Если же розетка без лапок, то просто прикручиваем имеющиеся болты. При этом пользуемся уровнем для равномерного расположения выключателя.

6. Теперь защелкиваем или закрепляем болтами (опять же таки в зависимости от конструкции) внешнюю крышку выключателя.

Не держится розетка в стене. отличие новых подрозетников от старых. какие могут быть ошибки при монтаже розеток

Розетка может вываливаться по нескольким причинам – некачественный механизм крепления, отсутствие подрозетника либо же неправильная эксплуатация устройства. Такая же проблема может возникнуть и с выключателем света, ведь по сути он крепится аналогичным образом. Далее мы расскажем читателям , что делать, если выпадает розетка из стены, а точнее – как закрепить ее надежно в посадочном месте!

Способы ремонта

Перед тем, как переходить к ремонту розетки, которая вываливается, обязательно отключите электроэнергию на вводном щитке! Приступать к разборке корпуса нужно только, когда в сети отсутствует напряжение!

Рассмотрим классическую ситуацию, когда розетка вываливается из бетонной стены. Сначала нужно понять, почему механизм крепления, представленный раздвижными лапками, не удерживает корпус в посадочном отверстии. Убедитесь, что в стене установлен подрозетник, который как раз и нужен для того, чтобы розетка либо выключатель не выпадали.

По современным нормам он должен быть пластиковым, с рифлёными стенками, предназначенными для зацепа лапок. Старые металлические стаканы имеют плоские внутренние грани в результате чего просто невозможно качественно закрепить розетку. Бывают ситуации, когда такой стакан вообще не установлен, и розетка выпадает из-за того, что лепестки плохо разжимаются в бетоне.

Так или иначе, если корпус постоянно вываливается из стакана, рекомендуем с рифлеными стенками, которые решат эту проблему.

Если же Вы видите, что в стене установлен нормальный пластиковый подрозетник, но розетка либо выключатель света болтается, рекомендуем проверить сами лапки. Возможно, диаметр монтажной коробки больше, чем диаметр распора лапок в результате чего корпус просто не может зацепиться за стенки стакана и выпадает из него. В этом случае решить проблему можно двумя способами:

  1. Подложить под место упора лапок резиновые подкладки, чтобы компенсировать пустоту.
  2. Плоскогубцами немного выгнуть лепестки, чтобы увеличить диаметр распора. Тут следует понять, что если металл мягкий, исправить ситуацию деформацией лепестков может и не получиться, т. к. при распоре они вогнуться назад. Однако такое происходит крайне редко и то по причине плохого качества изделия.

Банальной ситуацией из-за которой электрофурнитура выпадает со стены, является ошибка при , когда установщик забывает хорошо развести лепестки, закручивая специальные винтики. В этом случае, чтобы укрепить корпус, который разболтался, Вам нужно всего лишь отверткой правильно выполнить крепление, как показано на фото ниже:

Что делать, если вывалилась двойная розетка на кухне?

Если Вы живете в панельном доме и в квартире старая электропроводка, то часто розетки и выключатели плохого держаться в стене и выпадают потому что установлены в сквозном отверстии перегородки без подрозетника. Наглядно увидеть такую ситуацию Вы можете на фото:

В этом случае Вам первым дело нужно установить подрозетник, подрезать его, если это нужно (иногда возникают проблемы с толщиной и приходиться укорачивать стакан со стороны дна) и после этого уже заново закрепить розетку либо выключатель в бетонной стене.

Другая ситуация связана с гипсокартонной стеной. Если розетка вырвалась из гипсокартона вместе с куском гипса, по выше предоставленной инструкции закрепить корпус не получится. Связано это с тем, что принцип крепления подрозетника в бетоне и гипсокартоне различается. В последнем случае пластиковый стакан крепится к листу ГКЛ за счет прижимных лапок, что можно увидеть на картинке ниже:

Альтернативный вариант – напихать внутрь пустоты газеты вокруг отверстия и заполнить его густой гипсовой шпаклевкой. Не забудьте перед этим завести провода в подрозетник. Монтажную коробку нужно вдавить в раствор, чтобы она стала вровень со стеной (не выпирала), после чего убрать излишки раствора и подождать, пока гипс застынет.

Если корпус шатается и выпадает можно еще проще решить проблему, как показал мастер на своем видеоуроке:

Как закрепить изделие, если стенка облицована плиткой?

Как не допустить поломку?

Основной причиной, по которой розетка разболталась и выпадает со стены является неправильная эксплуатация изделия. Мы не раз уже говорили, что выдергивать подключенный шнур категорически запрещается, т.к. из-за этого можно вырвать корпус из гнезда. Как бы ни говорили, но это самая частая причина неисправности. В остальном – не забывайте хотя бы изредка делать , проверяя надежность посадки розеток и выключателей, а также качество подключения проводов к клеммам.

Установка подрозетника в бетон

Перед тем как начинать монтаж, нужно подготовить инструменты и материалы. Отверстие в стене сверлится перфоратором с алмазной коронкой по бетону диаметром 70 мм, чтобы оно было немного больше подрозетника. Вместо перфоратора можно воспользоваться дрелью с твердосплавным сверлом. Также из инструмента потребуется зубило и молоток, неширокий шпатель, нож и уровень. Для приготовления раствора нужно купить алебастр, гипс или шпаклевку. Замешивание раствора производится в емкости.

Установка подрозетника осуществляется в следующем порядке:

  • Размечаются места установки изделий. На стену наносится диаметр планируемого отверстия в соответствии с проектом или общепринятому стандарту.
  • Сверление отверстия, куда укладываются коробки, осуществляется инструментом, имеющимся в наличии. Если используется коронка, то на контуре будущего отверстия отмечается центр для направляющего сверла. Глубина ниши должна быть равна высоте установочной коробки или немного превышать ее. Очистка и выравнивание посадочного места выполняется зубилом и молотком. При использовании дрели отверстия сверлятся по всей окружности и внутренней площади разметки. По окончании сверления остатки бетона вырубаются зубилом.
  • Коробка устанавливается в нишу для предварительной примерки. Рекомендуется делать ее глубину на 4-5 мм больше самого подрозетника. Данный зазор нужен для ввода провода и заполнения раствором. Верхняя часть образует единую плоскость с поверхностью стены. В противном случае при дальнейшем монтаже между крышкой розетки и стеной образуется видимый зазор в 1-2 мм.
  • Отдельно в стене делаются штробы, в которые будут укладывать провода. В самой коробке прорезаются или продавливаются отверстия для их ввода. Провода протягиваются через них и выводятся наружу, после чего всю конструкцию можно вставлять на свое место.
  • На следующем этапе готовится фиксирующий раствор. Отверстие очищается от пыли и смачивается водой. С помощью шпателя смесь укладывается на дно, после чего сюда нужно вставить подрозетник и придавить его так, чтобы раствор выходил из отверстий и прорезей. Для более качественной фиксации раствором можно обмазать и весь корпус коробки. Лишний уложенный гипс собирается шпателем.
  • После полного высыхания смеси можно приступать к монтажу розетки.

Различия между старыми и новыми розетками

евро вилка (слева) имеет более толстые штырьки, а розетка плотно прижимающиеся контакты

Установленные в стены выключатели крепятся по такому же принципу, но выпадают они гораздо реже. Причина проста – при включении и выключении усилие всегда прикладывается в направлении стены. В розетках все по другому – когда штекер в них вставляется, то усилие направлено в направлении к стене, а когда вынимается, то обратно.

В старых розетках эта проблема не стояла так остро, ведь они были рассчитаны на устройства с гораздо меньшим энергопотреблением. Это автоматически означало, отсутствие жестких требований к силе прижимания контактов – штепсели вставлялись и вынимались из розеток с гораздо меньшим усилием – с того времени и пошла привычка многих пользователей выдергивать вилку за шнур. Извлекать штепсель таким образом запрещено сейчас и не разрешалось раньше, но со старыми розетками запаса прочности хватало, поэтому зачастую на такие требования попросту не обращали внимания.

В современных розетках применяются подпружиненные контакты, которые очень плотно прижимаются к токоведущим частям штепселей. Даже установленная по всем правилам розетка будет понемногу расшатываться, поэтому рекомендуется в любом случае придерживать ее рукой при извлечении вилки.

Монтаж в высокопрочном бетоне с арматурой

У владельцев помещений часто возникает вопрос — как установить подрозетники в бетонную стену, армированную стальными прутьями. Затем производится разметка поверхности, по контуру подрозетника сверлятся отверстия буром, дополнительный канала отмечает центр установки коробки. Затем в перфоратор устанавливается алмазная коронка, которой высверливается отверстие канала.

Если на пути инструмента попадается стальная арматура, то возможно перерезать элемент коронкой. Для этого перфоратор переводится в режим безударной работы, алмазные рабочие кромки срежут арматуру, выполненную из мягкой стали.

Розетка выпадает из стены: как укрепить, подборка способов

Наличие электричества в доме – неоспоримое достижение цивилизации и основа работы всей бытовой техники, находящейся в распоряжении жильцов. Процедура включения электрической вилки в розетку проста и доступна даже детям. Однако практически каждый пользователь сталкивался с ситуацией, когда розетка по какой-то причине выпадает из стены, оставаясь держаться только на проводах, к которым подключена. Пользоваться такой точкой электропитания становится некомфортно, и что самое главное – небезопасно. Устранить неполадку и не допустить ее повторения в дальнейшем помогут практические советы, приведенные в этой публикации. В статье расскажем, что делать, если розетка выпадает из стены, рассмотрим способы решения проблемы.

Классический пример, когда розетка выпала из приготовленной ниши в стене

Основные причины, способствующие выпадению розеток

Опасность использования висящего на проводах разъема проявляется не только в угрозе поражения человека электрическим током, но и в вероятности обрыва одного из проводов. Это может сопровождаться замыканием с другим проводом, что может привести к обесточиванию дома или выходом из строя бытовой техники.

Существует множество причин, приводящих к подобным проявлениям. Это и детские шалости, и невнимательность владельцев, когда устройство могут вырвать, зацепив переносимым крупногабаритным предметом (например, при перестановке мебели). Но следует выделить два основных фактора, которые в большинстве случаев приводят к вываливанию электророзеток:

  • несоблюдение правил монтажа;
  • неправильная эксплуатация.

Оба варианта подразумевают несколько возможных нарушений, поэтому следует рассмотреть каждый более подробно.

Несоблюдение правил монтажа

К таким нарушениям можно отнести игнорирование элементарных условий, обеспечивающих надежную фиксацию розетки в стене:

  1. Отказ от использования подразетников. Некоторые пользователи считают, что такая деталь является лишней, полагаясь на прочность материала, из которого изготовлена стена или перегородка. Действительно, розетка может вполне крепко держаться в приготовленном для нее углублении, но любой материал со временем начнет истираться и крошиться, что приведет сначала к ее разбалтыванию, а потом и к выпадению. При этом само углубление может получить повреждения, которые придется устранять, затрачивая дополнительные усилия.
Последствия нарушения правил монтажа розетки и отказа от установки подразетника
  1. Недостаточное затягивание распорных лапок. Конструкция каждой врезной (внутренней) розетки предусматривает наличие крепежных сегментов, представляющих собой раздвигающиеся при закручивании винта лапки. Во время установки изделия в стену, может показаться, что закрепление произведено надежно, но спустя некоторое время, разъем начнет шататься и выпадать из стены. Это следствие слабой распорки.
При слабом затягивании винтов, устройство не будет надежно удерживаться в стене
  1. Использование обычной розеточной коробки на гипсокартоне. После нескольких операций по включению/отключению разъема, изделие выпадет, повредив при этом перегородку.

Такие нарушения нельзя назвать грубыми, но они способны причинить немало хлопот, связанных с устранением неполадки. Читайте также статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Неправильная эксплуатация розетки

Безответственное отношение пользователей к точкам электропитания, также может стать фактором, влияющим на качество их фиксации на месте установки. К неправильной эксплуатации можно отнести:

  • Применение розеток старого образца (советского периода) в сочетании с электрическими вилками европейского стандарта. Дело в том, что отверстия в старых изделиях имеют меньший диаметр, чем современные разъемы, поэтому процесс коммутации либо полностью исключен, либо требует применения значительных физических усилий, что обязательно приведет к нарушению прочности крепления и вываливанию из ниши.
Старые розетки не очень хорошо сочетаются с современными электрическими разъемами
  • Отсоединение вилки путем выдергивания за провод. Этот способ очень быстро приведет к вываливанию изделия из стены, потому что вход/выход электрической вилки должен происходить под прямым углом, а вытягивание за провод изменяет этот угол, превращая осевое извлечение в боковое выворачивание. Кроме того, такой способ может нарушить контакт провода или даже его вырывание из самой вилки. Поэтому подобную практику нужно исключить и не допускать ее применение в дальнейшем.
Нельзя извлекать вилку путем потягивания за провод – это грубое нарушение

Выполнение правил эксплуатации электрических приборов – это одновременное соблюдение техники безопасности, способное предотвратить поражение человека электротоком, а также продлить работоспособность бытовой техники. Читайте также статью: → «Установка розеток и выключателей: стандарты».

Способы решения проблемы с выпадением розетки

Если все же вываливание розетки из стены произошло, необходимо принять меры к ее восстановлению и фиксации на месте. Существует несколько способов монтажа в зависимости от причины неполадки и особенностей условий установки устройства. Каждый из вариантов доступен к выполнению своими руками, но во всех случаях перед началом работы необходимо произвести отключение электроэнергии, чтобы обезопасить себя и присутствующих от поражающего действия электрического тока.

Практическая рекомендация: Если пользователь не обладает знаниями и навыками, необходимыми при работе с электроприборами, нужно обратиться за помощью к специалисту, имеющему специальное образование и опыт обслуживания электрических сетей.

Закрепление розетки в перегородке из гипсокартона

Устройство обеспечивает надежное и качественное крепление к листу из гипсокартона

Для установки точки электропитания на гипсокартонном основании необходимо использовать специальные установочные коробки (подразетники), имеющие подвижные элементы для фиксации к тонкой поверхности. Данные устройства приводятся в действие предусмотренными конструкцией винтами, обеспечивая крепление путем зажима гипсокартона между фальшбортом коробки и притягиваемыми по резьбе планками (ушками).

Если произошел пролом гипсокартона на месте крепления, можно применить два способа устранения неисправности:

Вариант 1:

  • демонтировать розетку;
  • послабить зажимные винты;
  • повернуть коробку на 90 градусов и зажать ушки на новом месте;
  • установить точку электропитания, развернув ее на 90 градусов.

Вариант 2:

  • демонтировать розетку и извлечь коробку;
  • приклеить изнутри к неповрежденному участку ГКЛ кусок фанеры или картона нужного размера, а на него приклеить вставку из гипсокартона, совпадающую по конфигурации со сломанной;
  • после застывания клеящего состава закрепить на прежнее место подразетник и смонтировать разъемное устройство.

По окончании работы, восстановленный участок нужно декорировать под общий вид стены. Читайте также статью: → «Ремонт розеток и выключателей».

Восстановление розетки в бетонной или гипсовой стене

Для устранения проблемы с изделием, выпавшим из специальной стеновой ниши, существует несколько способов, среди которых нужно выбрать один, подходящий для конкретно взятого случая.

Ситуация 1. Монтаж был произведен без использования установочной коробки. Устранение дефекта производится следующим образом:

Установка подразетника в нишу обеспечит более качественный и надежный монтаж
  • устройство извлекается и отсоединяется от проводов;
  • в нишу устанавливается подразетник, а пространство вокруг него замуровывается шпаклевкой или замазкой;
  • после высыхания шпаклевки внутрь коробки устанавливается разъемное устройство, фиксируется и вводится в эксплуатацию.

Ситуация 2. Розетка выпала по причине слабо затянутых винтов раздвижных лапок. Восстановление происходит довольно просто:

  • осмотрев место установки и убедившись, что причиной неисправности явилось описанное выше обстоятельство, нужно снять лицевую панель изделия и послабив монтажные винты, вставить внутреннюю часть обратно в коробку;
  • поочередно раздвигая распорные сегменты, добиться надежной фиксации устройства в стене;
  • проверив, что винты раздвижных лапок затянуты до упора, поставить лицевую панель и проверить работоспособность изделия.

Дополнительно можно закрепить розетку с помощью боковых саморезов, предусмотренных конструкцией современных установочных коробок.

Боковые винты придадут креплению большую жесткость и предотвратят выпадение

Ситуация 3. Результатом поломки стало механическое воздействие. В данном случае это часто сопровождается вырыванием установочной коробки, поэтому восстановительные действия производятся аналогично ситуации 1, когда сначала нужно установить и зашпаклевать подразетник.

Практическая рекомендация: Какой бы ни оказалась причина, по которой розетка выпала из стены, ее устранению должно предшествовать отключение электроэнергии. Только при условии отсутствия напряжения, работы будут считаться безопасными.

Актуальные вопросы по теме

Вопрос №1. Можно ли закреплять розетку, используя только боковые винты, без применения раздвижных лапок?

Конечно можно. Например, при установке на гипсокартонное основание, использование распорных сегментов настолько неэффективно, что его вообще не используют, проводя фиксацию только боковыми саморезами.

Вопрос №2. Можно ли увеличить диаметр контактных отверстий советских розеток путем рассверливания и насколько это эффективно при совмещении с евро вилками?

Действительно, этот вариант довольно часто используется. Но стоит учесть тот факт, что все евро вилки имеют контакт для замыкания с заземляющей жилой. На розетках старого образца ответного заземляющего контакта нет, поэтому вопрос заземления остается открытым. Используя евро разъемы, пользователь получает дополнительный уровень безопасности, а это немаловажный фактор.

Вопрос №3. Обязательно ли при отсоединении вилки придерживать розетку свободной рукой? Не представляет ли это опасности?

Опасность в данном случае возникает только в случае очень близкого расположения пальцев к токоведущим частям. Но такое положение невозможно, потому что к моменту начала извлечения разъема опасная зона закрыта корпусом вилки, поэтому придерживать розетку можно, но это не является обязательным условием.

Вопрос №4. С какой целью применяются металлические подразетники? Насколько безопасно их использование?

Металлические установочные коробки применялись несколько десятков лет назад, а в настоящее время их вытеснили пластиковые аналоги. Относительно безопасности, практика показала, что они вполне безопасны. Тем не менее, по возможности лучше заменить устаревшие металлические изделия новыми пластмассовыми. Помимо отсутствия дополнительных элементов фиксации (боковых винтов), железные коробки не могут применяться при работе с гипсокартоном, а это уже серьезный аргумент в пользу новых моделей.

Оцените качество статьи:

blogremont.ru | КАК УКРОТИТЬ РОЗЕТКУ

Электрическая розетка – одинокое маленькое существо на огромном пространстве стены. Два маленьких глаза на круглой открытой рожице доверчиво смотрят в огромный волшебный мир.

Многие электрические розетки на стене ведут себя так, словно наделены эмоциями. Пусть механическими, но эмоциями. Когда из окружающего мира чья-то уверенная рука то и дело тыкает в глаза вилкой, трудно не испытывать эмоции. Что за радость находят розетки в такой жизни, я не знаю. Не самая завидная жизнь подумает кто-то, с кем я согласен.

Строение глаз розеток биологически объяснить невозможно. Никто и никогда не пытался сделать это. Я тоже не стану. Но регулярное тыканье в глаза, пусть и тупым предметом, неминуемо приведет к слепоте. Здесь мне приходят в память образы из фильмов о слепых, способных видеть лучше зрячих. Ну, тех фильмах, вроде “Затоичи”, “Слепая ярость” и им подобным, которые каждый видел еще в детстве.

Сюжет всех фильмов почти одинаков и сводится к тому, что слепые ориентируются в пространстве лучше зрячих. Да что там лучше. Феноменально лучше. Настолько лучше, что зрячим и не снилось.

Многие розетки, благодаря или вопреки своей слепоте, развили тонкую организацию восприятия внешнего мира. Если прислушаться, то иногда в тишине можно различить едва слышное потрескивание. Так розетки общаются между собой.

Таким неординарным особям скучно в тесноте пространства, котором они живут десятилетиями. Озарение приходит внезапно. Тогда розетка намертво хватает вилку зубами, и, расслабляя железные мускулы распорок, вырывается наружу.

Как правило, на этом ее полет заканчивается. Высшие приматы безжалостно размыкают ее челюсти освобождая вилку, и розетка повисает на двух частично изолированных, подгоревших от многолетнего напряжения нервах.

Однажды сделав это, розетка будет повторять это вновь и вновь.

Их патологическое стремление к свободе раздражает активных пользователей электроприборов, больше всего ценящих в розетках повиновение. Эти любители порядка нанимают человеческих специалистов, способных укротить любые движения розеток наружу, не оставляя им ни малейшего шанса на свободу.

Укротитель приходит рано утром, ничего не зная о терзаниях души розетки. Изощренный в своем неведении, ремонтник безжалостно отсекает тело розетки от связующих нервов и небрежно бросает его на подоконник или любую другую поверхность.
Последнее, что видят розетки перед этим – равнодушие встречных глаз ремонтника.

Изучив среду обитания розетки, ремонтник приходит к выводу, что цельнометаллическая оболочка, служившая развитием сознательного стремления к свободе, преступно велика в диаметре. Чтобы сузить внутренний мир розетки до минимально допустимого природой этих существ, бесчувственный к переживаниям розетки ремонтник делает следующее.

Достает принесенный с собой пластиковый подрозетник и вставляет его внутрь металлического. Подрозетник отлично входит по диаметру, но слишком выступает наружу. Здесь ремонтнику приходит на ум воспользоваться болгаркой.

Подрозетник, это выращенная 3D принтером внутренняя оболочка, не имеющая чувств. Его можно резать болгаркой вдоль и поперек. Никаких чувств. Все равно, что стараться вызвать ответные чувства у гранита, царапая его зубочисткой.

Специалист по отсеканию всего лишнего производит проксимальную резекцию подрозетника, удаляя верхнюю его часть. Нижняя часть сохраняется в различной степени. Через отверстия в сохранившихся частях продеваются нервы проводов. Сам подрозетник прикручивается саморезами к металлической поверхности старой оболочки, долгие годы служившей приютом розетке.

Пространство, где теперь будет жить розетка, значительно уменьшилось. Наступает время реанимировать саму розетку и водворить ее в этот карцер. Провода зажимаются в клеммы, и уже прощупывается пульс. Едва придя в сознание, розетка вдавливается в ограниченное пространство, где у нее неминуемо разовьется клаустрофобия.

Ее лапки, неспособные сопротивляться чужой воле, разводятся в стороны и намертво завинчиваются саморезами. Распятое тельце скрывается под крышкой с когда-то любопытной мордочкой, которой больше не суждено испытать ни чувств, ни стремлений.

Как закрепить розетку в стене

Каждый  из нас, наверно, сталкивался с такой ситуацией, когда выпадала розетка из стены.  И приходилось мучиться, чтобы вставить выпавшую розетку на место.

Выпавшая розетка

Очень часто такое происходит в старых домах, где розетки устанавливались в металлические подрозетники или вообще без оных, на голый бетон. Кстати, часто вызов электрика связан именно с этой проблемой.  Но и в новых домах бывает такое, что розетка плохо держится на своем месте. Это является следствием некачественного монтажа и низкой квалификации работников застройщика, так называемых джамшутов.

Иногда розетки выпадают из стены из-за того, что люди выдергивают шнур электроприбора из розетки, не придерживая при этом саму розетку. Знакомая ситуация?

«Ну и что же делать?» — спросите Вы, — «если выпадает розетка из стены!».

В этой статье я расскажу, как можно закрепить выпавшую розетку в стене (или выключатель, ведь принцип крепления у них одинаковый) на примере розетки в старом доме. Пришлось недавно крепить розетку подобным образом. Правда, перед этим розетка была заменена на новую, поскольку старая пришла в полную негодность (очень сильно обгорела).

Отключаем электричество. Перед тем, как лезть с отверткой в розетку, необходимо обесточить ее. Для этого нужно выключить автоматический выключатель (автомат), через который идет питание на розетку. Конечно, если Вы считаете, что можно не отключать питание розетки, то так тому и быть. Можете не отключать. Только если Вас шандарахнет ненароком, то вините только себя и не говорите, что я Вас не предупреждал.  Хотя, если честно, мне приходилось работать под напряжением, поскольку нужно было освещение, а фонарика под рукой не было.

Снимаем лицевую панель розетки. Сняв лицевую панель, стало видно, что розетка держится  только на монтажных лапках в металлическом подрозетнике. Ослабив винты монтажных лапок, можно вытащить механизм розетки из подрозетника. В моем случае хорошо хоть подрозетник стоял, бывает и такое, что никаких подрозетников и  в помине нет. Как было сказано выше, розетку пришлось менять на новую.

Крепление механизма в подрозетнике. Для крепления розетки в подрозетнике предназначены монтажные лапки, которые при закручивании винтов становятся в распор и держат розетку в подрозетнике. Кроме этого, на современных подрозетниках имеются винты для крепления механизмов розеток. На самом деле очень тяжело закрепить розетку в старых, еще советских времен подрозетниках с помощью лапок. Розетка все равно будет болтаться, а после нескольких выдергиваний шнура из розетки она опять выпадет.

Можно найти в интернете такие советы:

  •      чтобы розетка не болталась, нужно подложить под лапки что-нибудь жесткое (кусочки пластмассы или резины). Конечно, можно. НО НЕ НУЖНО!!! Со временем лапки продавят эти кусочки, ослабнут, и розетка будет снова болтаться. Признаться честно, сам грешил подобным. И приходилось снова переделывать. Но это было очень и очень давно.
  •   с помощью пассатижей немного разогнуть монтажные лапки механизма розетки, чтобы они расходились шире. Но это не выход, поскольку металл лапок недостаточно крепкий и  лапки могут согнуться, особенно, если переусердствовать с затяжкой винтов монтажных лапок.



Поэтому данные советы не выход в данной ситуации.



Чтобы закрепить розетку в подрозетнике я поступил следующим образом: с помощью шуруповерта закрутил  два самореза по углам механизма розетки. Розетка встала намертво.

Закручиваем заморезы по углам механизма

Главное, чтобы попасть в штукатурку по краям подрозетника. И как говорил один мой знакомый: «Все довольны – все смеются». Теперь можно быть уверенным, что розетка не выпадет из стены.

Бывает так, что двух саморезов недостаточно, чтобы закрепить розетку. Тогда можно ввернуть дополнительно еще два самореза в другие два угла.







На фото ниже представлено, как пришлось закрепить выключатель в стене.

Крепление выключателя

Данный выключатель от компании Legrand cделан из пластика, поэтому было опасно крепить его вышеуказанным способом. Пришлось заворачивать саморезы в край рамки.

Данным способом можно закрепить розетку в кирпичной стене. Если стена из бетона, то вряд ли получится закрутить в нее саморез. Тогда для крепления розетки сначала нужно просверлить в стене отверстия, забить туда дюбеля и только после этого можно закручивать саморезы.

Если у Вас выпала розетка из стены и Вам требуются услуги электрика, чтобы вставить розетку в стену, то можете обратиться ко мне по телефону:

8-926-030-64-05

или воспользоваться любым другим способом связи, указанным здесь.

Установка розетки

Моя подруга Мелисса хотела установить электрическую розетку, чтобы ее можно было спрятать за ее новый настенный ЖК-телевизор, и мне удалось убедить меня сделать это.

Розетку необходимо было установить всего на 1 метр выше существующей розетки, поэтому установка не потребовала особого труда ловить проволоку через стены. Так что я знал, что все это можно сделать в рамках относительно детерминированного количество времени.

Я начал с того, что проделал маленькое отверстие в гипсокартоне примерно там, где я хотел, чтобы розетка проходила. Я начал с небольшого отверстия, чтобы убедиться, что там, где я хочу, есть пустота. гнездо, чтобы пойти, а также нащупать точное местоположение шпильки, прежде чем я ее разрежу намного больше.

Несмотря на то, что я использовал переделанную розетку, которую можно было установить прямо в гипсокартон, она Всегда лучше ставить новую розетку рядом со шпилькой, чтобы ее можно было вкрутить прямо в древесина для хорошей меры.

Показан контур, который я нарисовал по шаблону, прилагаемому к розетке, хотя я не рисовал часть контура слева - вот где я прикрепляю ее прямо к шпильке.

Переделанные розетки имеют на концах откидные крылышки для фиксации розетки прямо в гипсокартоне. Крыло переворачивается при повороте винта, к которому оно прикреплено. по часовой стрелке для затяжки. Это приводит к тому, что розетка зажимает гипсокартон между откидной крышкой. крыло и более крупные фланцы на обоих концах распределительной коробки. Это изящная система, хотя я всегда скептически отношусь к тому, насколько хорошо будет держаться розетка при установке просто к краям гипсокартона вот так.


Откидное крыло

Положение крыла при вставке

Положение крыла после установки

Лучше не стараться следовать за всеми углами контура при первоначальном вырезании отверстия.На самом деле, я обычно предпочитаю делать немного меньше контура. Достаточно легко увеличить дырку потом, но сделать ее меньше невозможно. И шаблон почти такого размера крышки (см. первое изображение статьи), поэтому здесь мало места для ошибки.

Универсальный нож отлично подойдет для гипсокартона. Сначала аккуратно разрежьте по линиям, затем продолжайте делать это, пока не доберетесь достаточно глубоко, затем используйте пилу с ножом хотя бы вырезать полностью.

Если в вашем доме стены оштукатурены (1950-х годов или ранее), не так просто вырезать красивое отверстие для розетку, возможно, вы захотите прочитать об установке в гипсовые стены.

Достаточно чистый срез, первоначальный прямоугольник удален.

Теперь пора установить розетку, расширив отверстие, чтобы учесть все неровности и выступы на розетке. Также обратите внимание, что я удалил крыло с левой стороны гнезда, и согнул металл, чтобы можно было прикрутить эту сторону прямо к шпильке.

И проверяем посадку в отверстии окончательного размера. Обратите внимание, как отверстие было расширено с правой стороны. чтобы освободить место для откидного крыла. Отверстие все еще меньше, чем то, что было в шаблоне предложил бы.


Подключение к существующей розетке

Затем пришло время подключиться к существующей розетке, которая была всего на метр ниже новая розетка. Не забудьте вынуть выключатель перед этим, иначе вы получите довольно неожиданное напоминание об этом, когда вы берете розетку за клеммы (говоря из опыт, правда не по этому поводу)

Удалив этот сокет, мы увидим, что он является частью цепочки сокетов, так как он не разделенная розетка, но к ней подключены два кабеля, один питающий, другой переходя к следующему сокету. Они использовали розетку для соедините провода вместе - это может соответствовать или не соответствовать существующим электрическим коды в некоторых юрисдикциях. Я думаю, прежде всего потому, что если кто-то работает, можно испортить цепи вниз по линии. Особенно, если прерывать нейтральный (белый), пока оставив горячий (черный) подключенным.

Меня больше беспокоило то, что оба провода входили сверху, поэтому эти отверстия в металлическом ящике уже были полные. Я мог бы попробовать протянуть второй провод в одно из отверстий, но это это некрасиво и, вероятно, также является нарушением правил электротехники.

Вот и решил попробовать пропустить провод за розетку, поймать его через отверстие на дне хирургических щипцов и втяните его. Хирургические щипцы подходят для такого рода работы, потому что они узкие, с достаточно близко расположенными петлями вперед, чтобы вы могли протянуть руку через небольшое отверстие и при этом открыть их.

Обычно вы можете найти использованные хирургические щипцы в магазинах излишков по цене несколько долларов каждый.

Чтобы было легче ловить провод, снял внешнюю изоляцию конец, чтобы я мог протягивать по одному проводнику в отверстие.Оглядываясь назад, было бы легче, если бы я снял внутреннюю изоляцию. с самого конца проводов. Щипцы были недостаточно сильны, чтобы ввести одну проволоку в отверстие за раз.

Вставив провода, я протянул их острием плоскогубцами. в розетку достаточно глубоко, чтобы основная изоляционная оболочка розетка.

Следующим шагом было возвращение ограничителя натяжения на нижнюю часть гнезда, хотя Я забыл сфотографировать этот шаг.

на всякий случай решил подключить нулевые провода все с одной проволочной гайкой. С подающей проволокой один провод идет к следующему разъему, один провод к новому разъему и короткий провод к существующей розетке, это было четыре провода, которые нужно было соединить вместе.

Для четырех или более проводов винтовые клеммы работают довольно хорошо, пока вы их достаточно затягиваете. Лучше держать латунную втулку плоскогубцами, затягивая установочный винт, просто чтобы получить достаточный крутящий момент. Затем снова закрутите пластиковую крышку.

Для горячего (не нейтрального) провода я оставил его в розетке, поэтому у меня было только три провода, чтобы побороться, и использовать обычную проволочную гайку.

Ключ к тому, чтобы они хорошо работали, - скрутить провода вместе парой квадратных плоскогубцы перед закручиванием проволочной гайки .

Когда провод, подключенный к нижнему разъему, установлен и закреплен, пришло время подавать провод через переделку гнезда, а потом воткнуть переделать гнездо обратно в отверстие и ввинтить.

Большим преимуществом переделанных розеток является способ подачи в них проволоки. сзади, что позволяет вставить розетку в отверстие в стене с проводами уже в нем.

Когда с левой стороны было снято забавное зажимное крыло, я смог вкрутить гнездо. прямо в шпильку. Мне пришлось просверлить отверстие побольше в той стороне коробки чтобы продеть даже шуруп для гипсокартона.

И с проводкой на розетку все готово.

Есть некоторая несовместимость между переделанными розетками и стилем "decora". крышки выключателя и розетки.Винты для них имеют тенденцию попадать во фланцы. переделанных гнезд, так что это помогает немного убрать переделанные гнезда, чтобы освободите место для шурупов. Вот я немного открываю пространство отверткой. Другой подход - обжать фланец немного уже в том месте, где идет винт. с парой кусачков. Это все довольно неточное дело.

И, наконец, розетка с настенным кронштейном, прикрепленная к стене. Пора снова включить электричество и закрепить телевизор на стене.

И с телевизором, установленным на стене. Мелисса любит сопоставление фантазии новый HDTV и кроличьи уши. Планирует установить полку для DVD плеера. чуть ниже телевизора. С розеткой за телевизором не будет болтающегося питания шнуры.

И розетка, как видно из-за телевизора. Может нам стоило его установить на сантиметр ниже, чтобы дать вилке немного больше места. Намотываем шнур вокруг кронштейна, чтобы убрать его из поля зрения.

См. Также:


Еще Проекты по благоустройству дома на моем Деревообработка сайт

Как подключить и установить электрическую розетку | HowToSpecialist

В этой статье рассказывается о , как подключить и установить электрическую розетку .Вообще говоря, на рынке существует много типов розеток в зависимости от географического региона. Электрические розетки различаются по форме, размеру и типу подключения. В Европе наиболее часто используемая электрическая розетка - это так называемая розетка Schuko, а в Северной Америке стандартная розетка - NEMA 5-15 с двумя плоскими параллельными ножками и заземляющим ножом.

Тем не менее, существует универсальная классификация электрических розеток: заземленные и незаземленные. Однако в этой статье мы покажем вам, как подключить и установить розетку Schuko в пошаговом проекте своими руками.

Для установки розетки Schuko необходимо следующее:

Материалы:

инструментов:

  • защитные перчатки
  • защитные очки
  • универсальный нож
  • рулетка
  • плоскогубцы
  • отвертка
  • тестер напряжения

Советы:

  • Отключить питание всех цепей в доме
  • , прежде чем прикасаться к любому проводу, используйте тестер напряжения на каждом проводе розетки, чтобы убедиться, что питание отключено.
  • установка розетки - непростая задача, поэтому, если вы не хотите брать на себя риски, лучше нанять сертифицированного специалиста

Как подключить розетку Schuko

Выключение питания

Первое, что вам нужно сделать, это выключить питание .Некоторые люди считают, что безопасно отключать только цепь, к которой вы подключаете и устанавливаете розетку, но мы настоятельно рекомендуем вам отключить питание всех цепей в вашем доме, поскольку вы никогда не будете слишком активны при работе с электричество.

Затем используйте тестер напряжения на каждом проводе, чтобы убедиться, что к ним безопасно прикасаться. Опять же, мы всегда должны проверять несколько раз, прежде чем прикасаться к электрическим проводам.

Очистка стыка от краски и шлама для гипсокартона

Следующим этапом проекта является очистка распределительной коробки от краски, остатков или грязи гипсокартона с помощью плоскогубцев. Убедитесь, что вы удалили все материалы, которые находятся в стыке или поверх резьбовых отверстий распределительной коробки. Эта операция важна, особенно если вы имеете дело с новостройкой или перекрашенной комнатой.

Однако, даже если вы заменяете старую розетку, лучше проверить распределительную коробку, чтобы убедиться, что новая электрическая розетка может быть правильно установлена ​​и выровнена.

Розетка Schuko

На этом изображении вы можете увидеть электрическую розетку, которую мы подключим и установим в месте соединения.Многим из вас это может показаться странным, поскольку это типичная европейская розетка под названием Schuko , которая является заземленной розеткой.

Это очень безопасная электрическая розетка, так как она заземлена и используется во всех новых домах в Германии и в большинстве стран ЕС.

Разборка шуко розетки

После того, как вы купили подходящую розетку, вам нужно разобрать розетку с помощью отвертки. Эта операция важна, поскольку вы подключите электрические провода к внутренней части розетки.

Затем отверткой отверните все винты на крышке гнезда.

Умный наконечник: поверните отвертку против часовой стрелки.

Детали розеток Schuko

Если вы правильно выполнили предыдущую операцию, так должна выглядеть ваша розетка; у вас должно получиться две основные части: розетка и ее крышка.

Основная розетка - это компонент, который нам понадобится на следующих этапах, поэтому вы можете оставить крышку в стороне на некоторое время, пока мы не закончим подключать розетку Schuko.

Умный наконечник: оставьте винты в выпускной крышке, чтобы не потерять их.

Обрезка электрических проводов до нужного размера

Теперь, когда мы разобрали электрическую розетку, пора приступить к подключению розетки. Следовательно, используйте плоскогубцы, чтобы отрезать провода на расстоянии около 7 дюймов / 15 см от стены.

Этой длины должно быть достаточно, чтобы можно было подключить розетку, но в то же время она без труда поместилась внутри распределительной коробки.Помните, что не следует оставлять провода слишком длинными, так как они могут не поместиться в распределительной коробке, и вам придется повторить операцию.

Установка электропровода в розетку

Убедившись, что провода обрезаны до нужного размера, мы перешли к следующему шагу. Впоследствии мы использовали плоскогубцы, чтобы снять примерно 2,5 см изоляции проводов.

Умный наконечник: Самый простой и эффективный способ зачистить изоляцию - это использовать устройства для зачистки проводов.Кроме того, вы должны выбрать правильный размер провода на щупе для зачистки.

Зачистка внешней оболочки проводов

Затем с помощью плоскогубцев согните концы проводов в форме буквы L (или буквы буквы С, если розетка имеет другую систему блокировки), как показано на рисунке.

Однако вы, наверное, заметили, что провода окрашены по-разному: коричневый провод - фаза, синий провод - нейтраль, а зелено-желтый провод - заземление. Код цвета для электрики отличается от страны к стране.

Каждый из этих проводов должен быть вставлен в определенный слот розетки.

Установка фазного провода (коричневый) сбоку от розетки

Следовательно, заземляющий провод должен быть проложен посередине розетки, обычно в нижней части розетки.

Подключение нейтрали может быть разным в зависимости от марки или типа розетки, но в нашем случае мы могли бы установить нейтральный провод слева или справа от розетки.После того, как вы поместите конец провода в нужное место, зафиксируйте его в этом положении, ввернув винт.

Фазный провод подключается к стороне, противоположной нейтральному соединению, после чего фиксируется таким же образом.

Как установить розетку Schuko

Установка розетки в распределительную коробку

После того, как вы подключили розетку, вы должны согнуть провода, чтобы они точно вошли в распределительную коробку. Затем осторожно вставьте выход в коробку, чтобы в первую очередь проверить, достаточно ли места для розетки, чтобы заблокировать ее.

Если нет проблем, можно неплотно закрепить розетку в распределительной коробке винтами. Причина, по которой вы не должны запирать его слишком плотно, заключается в том, что мы должны убедиться, что розетка хорошо выровнена.

Использование лазерного уровня для выравнивания розетки

Для того, чтобы выровнять электрическую розетку, мы обычно используем лазерный уровень, но вы также можете использовать спиртовой уровень, он только немного усложнит процесс, особенно для начинающих.

Убедитесь, что лазерный уровень установлен правильно, и проверьте, выровнено ли выходное отверстие.Если вы заметили, что выпускное отверстие неровно, отвинтите его и затем отрегулируйте его положение, пока оно не станет правильным. После этого снова закрепите его в распределительной коробке, закрутив винты по часовой стрелке.

Установка выходной крышки

Одним из последних шагов является закрепление выходной крышки на стене. К счастью, эта операция проста и требует не более нескольких минут.

Просто установите крышку на розетку и закрепите винтами.

Умный наконечник: вам также следует использовать лазерный уровень, чтобы убедиться, что крышка установлена ​​вертикально.

Крепление выходной крышки винтами

С помощью отвертки прикрепите крышку к выходу по часовой стрелке. Будьте осторожны и не затягивайте винты слишком сильно, так как вы можете повредить крышку (она может треснуть).

После того, как вы закончили установку розетки , просто подойдите к электрической панели и включите питание. Используйте тестер, чтобы убедиться, что у вас правильное напряжение от фазы до нейронной сети и от фазы до земли.Кроме того, проверьте напряжение между землей между землей и нейтралью - оно должно быть [0-1].

Спасибо, что прочитали нашу статью о , как установить электрический выход , и мы рекомендуем ознакомиться с остальными нашими проектами. Не забудьте поделиться своими статьями с друзьями в Twitter, Facebook и Google Plus.

Связанные проекты:

Как подключить и установить выключатель света

Как установить съемный настенный бра

Для простого обновления, которое украсит любую комнату, подумайте об установке настенного светильника.Будь то туалетный столик в ванной или по обе стороны от кровати, настенные бра добавят вневременной стиль и универсальное освещение в ваше пространство. Мы предлагаем широкий выбор настенных светильников, от элегантного дизайна со стеклянными плафонами до бра в стиле модерн середины века. После того, как вы выбрали свой любимый, ознакомьтесь с нашим руководством ниже, чтобы узнать, как установить подключаемый бра.

1. Определитесь с размещением бра

Идеальное размещение будет зависеть от функции вашего света и комнаты, в которую вы его помещаете. Для прикроватного освещения мы рекомендуем разместить бра примерно на 30 дюймов над прикроватной тумбочкой, но это также зависит от ваших эстетических предпочтений в зависимости от вашего изголовья и стиля прикроватной тумбочки.

В столовой или жилом помещении подумайте об использовании набора бра, чтобы обрамить сервант или каминную полку. Устанавливайте на высоте 65-70 дюймов от пола, следя за тем, чтобы при размещении лампочка не ослепляла, когда вы стоите или сидите рядом.

2. Разметьте отверстия для монтажной пластины

После того, как вы измерили дважды, самое время отметить место, которое вам нужно просверлить.Поместите монтажную пластину на стену и карандашом сделайте небольшую отметку на верхнем и нижнем отверстиях для винтов. Если вы устанавливаете два бра, обязательно проделайте этот шаг для обоих перед сверлением и убедитесь, что они выровнены друг с другом.

3. Просверлить в стене и прикрутить монтажную пластину

Пришло время сверлить! Используйте инструмент для поиска гвоздей, чтобы найти шпильку за стеной для просверливания, или используйте вместо нее анкеры. Просверлив отверстия, прикрутите монтажную пластину к стене.

4. Прикрепите светильник к монтажной пластине

После того, как монтажная пластина закреплена на стене, прикрепите светильник и затяните установочные винты вокруг приспособления, чтобы закрепить его на стене.

5. Подключите!

Теперь все, что осталось сделать, это включить свет! Если вы хотите, чтобы шнур висел прямо на стене, а розетка не находилась прямо под источником света, попробуйте использовать удлинитель.

Купите нашу подборку вставных бра, чтобы найти универсальное решение для освещения вашего помещения.

электрических - Могу ли я поставить розетку в стене?

Как уже указали многие другие, прямой ответ на ваш вопрос - нет: вам не разрешается устанавливать розетку внутри стены. Все выходы и соединения должны быть доступны без изменения конструкции или компонентов здания.

Я бы полностью пропустил высокое напряжение и использовал Power-over-Ethernet (PoE) на кабелях Cat5e / 6 для подачи питания на планшет. Это избавляет от необходимости устанавливать дополнительные распределительные коробки, проводку на 120 В, панели доступа и т. Д.

Также очень легко выловить Cat5e / 6 через отверстия диаметром до 3/8 дюйма, что позволяет довольно легко запускать везде, где вам нужно. Еще одно преимущество в будущем состоит в том, что его также относительно легко оторвать (по сравнению с чем-то, что требует 120 В. проводка / розетки), если вы переезжаете или хотите переместить или снять крепление для планшета.

В вашем случае вам не нужна часть «данных», так что она просто не будет подключена.

Фактический источник питания может быть в любом месте, до которого может дотянуться кабель Ethernet (до 100 м / 328 футов), в идеале - вне поля зрения в подвале или вместе с остальной сетевой разводкой.

Принимающая сторона просто низковольтная и может быть спрятана за креплением. Вы захотите, чтобы он был доступен каким-либо образом на случай, если он сломается или что-то в этом роде, но это не подпадает под правила NEC.

Дешевый / «пассивный» PoE

Самый дешевый способ - просто использовать «пассивный» PoE, который не стандартизирован, а просто использует неиспользуемые пары соединений 10/100 для питания. Существуют различные комплекты, быстрый поиск обнаруживает, что вам может понадобиться адаптер для преобразования адаптера постоянного тока цилиндрического типа, который обычно есть в гнездо USB.

У этого есть пара недостатков: если вы по какой-то причине подключите к другому концу обычное Ethernet-устройство, есть вероятность, что оно его поджарит. Поскольку на это нет стандартов, для обеспечения совместимости следует использовать только пару инжектор / разветвитель из одного источника.

Некоторые из этих комплектов работают с напряжением 5 В, поэтому примерно через 15 минут вы можете получить некоторую потерю напряжения, которая в какой-то момент перестанет заряжать планшет. Лучшие из них будут работать при 24 или 48 В и понижать выход до 5 В, поэтому они могут справиться с небольшим падением.

802.3af / при PoE

Вы также можете использовать настоящий 802.3af / PoE. Он всегда работает при ~ 48 В, чтобы избежать падения напряжения, согласовывает требования к питанию (не поджаривает вещи, не относящиеся к PoE), и является фактическим стандартом, который работает между производителями. Если у вас уже есть коммутатор PoE с запасными портами для чего-то еще или есть другие устройства PoE для питания (например, IP-камера или телефон), это, вероятно, лучший вариант.

Вы можете получить 802.3af / at PoE-инжекторы или переключатели для обеспечения питания.

Установка кольцевого сменного адаптера - Ring Help

Эта статья поможет вам решить проблемы с питанием, добавив подключаемый адаптер к вашему Ring Video Doorbell Pro. Обратите внимание, что подключаемый адаптер следует использовать в ситуациях, когда нет существующей системы дверного звонка или существующая система непригодна для использования.

Установка подключаемого адаптера

  • Выберите розетку.
    • Выберите розетку рядом с дверью, где вы планируете установить Ring Video Doorbell Pro.
      • Пока не подключайте адаптер питания!

  • Пропустите кабель.
    • Протяните кабель вниз от розетки до молдинга, а затем выберите путь к видеодомофону Pro
    • Прикрепите кабель к стене с помощью входящих в комплект зажимов.
      • Кабель можно пропустить через стены, дверь или окно, если хотите.
      • Всегда будьте осторожны с существующей электропроводкой и трубами при сверлении стен!

  • Присоедините провода.
    • Подсоедините кабели питания к клеммам на задней панели Ring Video Doorbell Pro.

  • Установите и настройте ваш Ring Video Doorbell Pro.
  • Установите для параметра «Тип дверного звонка» значение «Нет» в приложении «Звонок».
    • В приложении «Звонок» выберите «Звонок Pro», затем коснитесь значка шестеренки и выберите «Настройки комплекта дверного звонка».
    • Выберите «Нет» и сохраните настройки.
      • Не пропускайте этот шаг, иначе ваш дверной звонок может быть поврежден!
  • Подключите адаптер питания.
    • Передний световой индикатор на вашем кольцевом видеодомофоне должен загореться, указывая на правильное питание.
    • Если ваш дверной звонок никогда не устанавливался, передний свет горит, указывая на то, что ваш звонок вошел в режим настройки.

  • Проверьте свой дверной звонок.
    • Нажмите кнопку на передней панели дверного звонка, чтобы попробовать!

Щелкните здесь, чтобы загрузить меню Ring Plug-in Adapter.

Электрическая розетка - Energy Education

Электрические розетки (также известные как розетки , розетки , розетки и розетки ) позволяют электрическому оборудованию подключаться к электросети. Электросеть подает в розетку переменный ток. Существует два основных типа торговых точек: бытовые и промышленные. Хотя это и не очевидно из их взгляда, две стороны электрической розетки представляют собой часть «проволочной петли», и включение электрического устройства в эту розетку завершает эту петлю, что позволяет электричеству проходить через устройство, чтобы оно могло работать.Другими словами, каждая сторона электрической розетки действует как клемма.

Розетки бытовые

Рис. 1. Схема расположения розеток со всего мира. [1]

Домашние электрические розетки обеспечивают напряжение 120 В в Северной Америке и 220–240 В в Европе, при этом в большинстве стран есть розетки с напряжением, аналогичным одному из этих двух значений. Размер и форма розеток сильно различаются от страны к стране (см. Рис. 1), и для получения дополнительной информации о различных розетках и вилках, используемых во всем мире, посетите World Wanders.Эти различия не меняют базовую конструкцию схемы для получения электроэнергии из сети. В этих различных конструкциях некоторые основные компоненты остаются неизменными для большинства типов розеток.

Поляризация

Рисунок 2. Помеченная диаграмма поляризованной двухконтактной розетки. [2]

Большинство розеток для безопасности поляризованы. Поляризованные вилки можно вставлять в них только одним способом (что кажется раздражающим, но на самом деле является важной функцией безопасности). В Северной Америке это достигается за счет наличия двух разъемов разного размера в дополнение к скругленному разъему заземления, больший из которых называется нейтральной линией, а меньший - горячей линией (см. Рисунок 2).Нейтраль соединена проводом с землей, поэтому ее напряжение составляет 0 В. Вместо этого горячий разъем подает напряжение, необходимое для подачи тока, а когда вилка вставляется в розетку, энергия течет из горячего разъема через цепь и заканчивается нейтралью, которая рассеивает энергию в землю. [3] Конечно, чтобы замкнуть цепь до генератора, нейтраль также подключается обратно к исходной распределительной системе в дополнение к заземлению в нескольких местах. [4]

Преимущество поляризации заключается в том, что поляризованные вилки можно вставлять только в одной ориентации, поэтому переключатель для включения или выключения любого устройства, подключенного к розетке, может быть встроен в горячий конец. В неполяризованной вилке переключатель может размыкать цепь только на нейтральном проводе, что означает, что большая часть внутренних цепей устройства все еще считается «горячей» и может привести к опасности поражения электрическим током. [5]

Заземление

Рис. 3. Маркированная трехконтактная розетка. [6]

Большинство современных розеток в Северной Америке имеют гнездо заземления в дополнение к горячим и нейтральным (см. Рисунок 3). Заземляющий провод подключается так же, как и нейтраль, так как он также подключается к заземленной соединительной колодке нейтрали. [4] Гнездо заземления важно для устройств с металлическим корпусом или источника питания в металлическом корпусе, например компьютеров. Если горячий провод во внутренней схеме электронного устройства изнашивается или каким-то образом соприкасается с металлическим корпусом, все устройство может стать серьезной опасностью поражения электрическим током.Однако заземляющий провод напрямую подсоединен к корпусу устройства и нейтрализует риск поражения электрическим током, отводя ток на землю, что приведет к срабатыванию автоматического выключателя и остановит прохождение тока к устройству. [3] Кроме того, заземляющий контакт будет длиннее нейтрального и горячего контактов, так что устройство будет заземлено еще до того, как оно станет «горячим» или «находящимся под напряжением».

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

Что нужно знать о добавлении розетки на заднем дворе

Идеи и советы для газонов и садов

С большинством из нас бывает, что нам нужно что-то подключить снаружи, но розетки никогда не бывают в хороших местах. Узнайте об установке розетки на заднем дворе.

Наружная розетка, безусловно, может пригодиться, когда пришло время установить праздничные украшения, подключить инструменты для работы во дворе или даже когда вы захотите подключить проигрыватель на террасе. Если у вас нет наружной розетки или у вас их слишком мало, у вас есть другие возможности, помимо подключения удлинителя изнутри дома - и это тоже хорошо, потому что удлинители могут стать рецептом катастрофы. .

Вместо того, чтобы прокладывать шнуры повсюду, создавая опасность споткнуться и повышая риск электрического пожара и поражения электрическим током, установите новую уличную розетку в своем доме. Научиться устанавливать наружную розетку проще, чем вы думаете, если у вас есть внутренняя розетка или, по крайней мере, внутренняя цепь, к которой вы можете подключиться для своей новой наружной электрической розетки.

Выберите место для новой наружной торговой точки

Лучшее место для новой наружной розетки - по другую сторону стены от внутренней розетки, потому что внутренняя розетка обеспечивает удобное место для подключения к электрической цепи в вашем доме. Убедитесь, что вы используете схему общего пользования или схему освещения. Не подключайтесь к цепи кухни или ванной комнаты или к каким-либо специализированным цепям, используемым для питания крупных бытовых приборов или домашних систем. Эти цепи уже несут большую нагрузку, поэтому добавление розетки на открытом воздухе может привести к перегрузке цепи и срабатыванию автоматического выключателя всякий раз, когда вы используете розетку.

Если у вас нет внутренней розетки рядом с тем местом, где вы хотите разместить внешнюю розетку, вы можете подключиться к распределительной коробке в подвале, просверлив в балке обода и сайдинге, чтобы пропустить кабель к внешней стене.Убедитесь, что вы используете контур гостиной, подвала или спальни.

Отключение питания цепи

Перед тем, как подключиться к выбранной цепи, отключите питание от блока выключателя. Используйте тестер напряжения, чтобы проверить внутреннюю розетку или распределительную коробку, к которой вы собираетесь подключиться, чтобы убедиться, что она не находится под напряжением. Если вы используете розетку, вам придется проверить сами провода после того, как вы удалите розетку.

Снимите внутреннюю розетку

Если вы уверены, что внутренняя розетка, к которой вы хотите подключиться, не работает, снимите ее со стены.Аккуратно снимите его со стены и открутите соединенные с ним провода цепи. Отодвиньте провода в сторону, в сторону. Найдите отверстие в задней части рабочего ящика и выбейте его, постучав по нему отверткой.

Отметьте место для новой торговой точки

Место для новой наружной розетки нужно просверлить в стене снаружи. Для этого вам понадобится сверло длиной 18 дюймов. Если у вас есть каменная кладка или штукатурный сайдинг, вам может понадобиться каменная коронка и перфоратор, чтобы пробить стену.

Вы можете разместить новую розетку прямо за внутренней розеткой на другой стороне стены или расположить ее несколько ниже или выше, наклонив сверло вверх или вниз. Не забудьте поместить новую наружную розетку в ту же полость, что и внутреннюю розетку. Если вы подключаетесь к распределительной коробке, вы просверлите отверстие прямо через балку обода и сквозь стену, чтобы пропустить электрическую проводку.

Выйдите на улицу и поищите дыру в сайдинге. Просверлите отверстие диаметром один дюйм над этим отверстием или на несколько дюймов вверх или вниз от него, если именно там вы хотите установить новую розетку.

Установите новую проводку цепи

Используйте новый проводной кабель того же диаметра и номинальной силы тока, что и используемый в существующей цепи. Снимите около двух футов оболочки с одного конца кабеля и обрежьте два из трех проводов. Согните третий провод и прикрепите его к кабелю, чтобы получилась петля. Проденьте эту петлю через отверстие во внутреннем рабочем ящике розетки и, используя изогнутую вешалку для одежды, просуньте руку в отверстие на внешней стене и вытащите ее. Протяните около фута проволоки. У внутренней коробки отрежьте новый кабель так, чтобы из стены свешивался примерно фут.

Установите новую электрическую коробку

Чтобы сделать косички, отрежьте около шести дюймов провода от конца вашей катушки и снимите около ¾ дюйма изоляции с концов каждой. Вам нужны три косых провода - черный, белый и зеленый или заземляющий.

Подсоедините провода гибкого кабеля к соответствующим винтам на внутренней розетке: черный соединяется с латунью, белый - с серебром, а земля - ​​с зеленым.Снимите примерно ¾ дюйма изоляции с другого конца каждой косички и с конца нового провода, который вы пропустили через стены. Используйте гайки, чтобы соединить все три горячих (черных) провода друг с другом, все три нейтральных (белых) провода друг с другом и все три заземляющих (зеленый или оголенный) провод друг с другом. Аккуратно положите их в рабочий ящик, затем замените внутреннюю розетку.

Снаружи установите новую рабочую коробку во внешнюю стену, придерживая ее к стене, обводя вокруг нее, а затем осторожно вырезая отверстие пилой для гипсокартона, следя за линиями, чтобы обеспечить плотное прилегание. У новых рабочих ящиков есть крылья, которые можно приподнять, чтобы прикрепить их к стене. Установите коробку так, чтобы новая розетка прилегала к стене, поэтому, если у вас есть сайдинг, поверните коробку и розетку боком. Установите новую коробку, протянув через нее новый провод. Подключите новую розетку , прикрепив соответствующие провода к соответствующим винтам. Заправьте провода в рабочую коробку и закрутите новую розетку.

Завершение установки наружной розетки

После того, как розетка подключена, вы можете прикрепить лицевую панель и водонепроницаемую, используемую крышку к новой наружной розетке.Включите питание и наслаждайтесь!

Дополнительные советы по ремонту и ремонту дома можно найти на сайте American Home Shield® .

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
