Отделка гипсокартоном стен своими руками + видео

Полезные рекомендации

Перед тем как выровнять стены, следует посчитать необходимое количество материала для работы. Для этого площадь отделываемой поверхности делится на площадь одного листа. Потолочная обрешетка под гипсокартон не должна изготавливаться из деревянного бруска. Так как он не имеет достаточного запаса прочности, чтобы выдержать вес отделки. Правильный вариант металлического каркаса для комнаты с деревянными стенами предусматривает крепление профилей с помощью саморезов. Устанавливая обрешетку на деревянный потолок, следует заручиться помощью одного или нескольких человек. Подспорье понадобится, когда нужно будет обшивать обрешетку тяжелыми листами. Даже если удастся поднять их своими руками на высоту, следует учесть, что полотна являются довольно хрупкими и могут попросту треснуть. Прежде чем обшить деревянный дом изнутри, стены следует подготовить. Для этого все щели заполняются строительной пеной

Важно исключить еще и повышенную влажность материала. Хоть между обрешеткой и основной стеной будет создан зазор, вентиляция там не будет столь интенсивной, и при влажных стенах, материалы могут покрыться грибком и плесенью

Прежде чем установить каркас под гипсокартон на стену, следует выбрать материал. Если это металлические профили, то стоечную их разновидность нужно будет зафиксировать к профилям сверху и снизу с помощью кронштейнов. Основные профили к стенам дома крепятся дюбелями. Расстояние между ними должно быть выдержано в пределах 90 см или меньше. Независимо от того, как ведется выравнивание стен в деревянном доме с помощью гипсокартона — без каркаса или с его использованием, листы нужно уложить таким образом, чтобы они располагались в шахматном порядке. Крепление листов можно установить не на деревянную обрешетку, а непосредственно на внутренние стены дома. Если перед отделкой были замечены неровности больше 20 мм, их следует выровнять, нанося на оборотную сторону листов гипсокартона клей в виде лепешек. Прежде чем крепить листы, следует убедиться, что они были нарезаны с учетом температурных швов сверху и снизу. Для контроля зазора можно уложить кусочки ГКЛ или пенопласта на пол. Дизайн кухни или любого другого помещения после высыхания клея можно выполнить традиционным способом. Обычно гипсокартон оклеивается обоями или плиткой. Потолок можно окрасить, что является наиболее доступным и быстрым способом декорирования поверхностей в доме.

• Если каркас, обшиваемый гипсокартоном, будет скрывать внутри электрические коммуникации, их следует проложить в гибкие металлические трубки. Они связываются с системой заземления дома.
• Стандартный раскрой гипсокартона для новичка может показаться сложной задачей. На самом деле, выполнить этот этап работы довольно просто. По разметке необходимо прорезать картонный слой листа, а затем уложить его на край стола и перегнуть. После этого картон разрезается с оборотной стороны.

ОБШИВКА САЙДИНГ ПАНЕЛЯМИ НАРУЖНЫХ СТЕН ДОМА НА БЕРЕГУ ОЗЕРА

Хотите теплые ощущения от вашего экстерьера – обшивка фасада вагонкой вам это даст! Посмотрите эти фото домов, обшитых деревянной вагонкой, и вы в этом убедитесь. Благо современные защитные материалы позволяют долго не думать о реставрации фасада дома из дерева.

Не бойтесь применять новые технологии к старым, проверенным материалам и вы получите ультра современные фасады домов из дерева которые будут радовать вас каждый день!

Одноэтажный деревянный дом расположен на острове Оркас, одном из архипелагов острова Сан-Хуан у побережья Вашингтона, США. Дом оснащен выдвижными панелями, которые защищают его от очень ветреных штормов, преобладающих океанских течений, которые выходят на берег зимой. Расположенный на побережье острова дом использует как убирающиеся деревянные панели, так и окружающий лес в качестве защиты зимой. На фасаде и в интерьере дома широко применена вагонка, как отделочный материал. Но, посмотрите, как обшивка выглядит ултрасовременно!

На южной стороне дома находится скалистый берег, с которого открывается вид на Тихий океан. Архитекторы, отвечая на вопрос чем обшить фасад дома, использовали натуральные цвета кедровой обшивки фасада чтобы гармонично сочетать этот деревянный дом с окружающим ландшафтом. Материал вагонки для наружной обшивки дома местный.

Окружающий лес помогает защитить дом от погодных условий, которые бывают суровыми довольно часто.

Камень, собранный на участке, использовался для выравнивания площади под дом. Занятое место домом компенсировалось зеленой крышей на нем.

Участок находится га острове с экологически чистыми береговыми линиями и морской жизнью, поэтому тщательно сконструированные потоки ливневых вод были спроектированы для повторения условий до строительства.

Стеновые деревянные панели устанавливаются на направляющих, что позволяет им плотно закрываться или открываться в широких пределах в зависимости от погодных условий.

Когда погода хорошая, а панели открыты – за ними находится стена больших панорамных окон, которая также может быть закрыта или открыта широко, чтобы легко выходить на улицу.

Эта двойная система раздвижных панелей используется как спереди, так и сзади на фасаде этого современного деревянного дома.

Когда оба набора скользящих элементов открыты, можно беспрепятственно пройти через дом от переднего двора до задней палубы, не открывая двери.

Широкие открытые пространства дома идеально позволяют океанским видам беспрепятственно путешествовать по дому и во двор.

Когда стеклянные панели закрыты, а стеновые панели остаются открытыми, холодные вечеринки остаются комфортными.

Открытая веранда дома также может похвастаться большим размером, что позволяет наслаждаться едой на свежем воздухе.

Великолепный наружный обеденный стол был изготовлен из двух досок натурально выветрившегося строительного материала.

Вагонка свеса крыши и настила палубы – это западный красный кедр.

Вокруг задней части дома ниша так же обшита вагонкой из красного кедра, а открытая палуба оставлена без накрытия – в погодных условиях.

Задняя палуба спускается к той части ландшафта, которая была выровнена для фундамента дома.

Внутри дома деревянные полы, потолок и стены, обшитые вагонкой, выступают в качестве рамы для впечатляющих видов.

Даже вид с передней части дома великолепен и постоянно демонстрируют жизнь местных животных.

Когда стеновые панели закрыты, вид на обе стороны дома все еще не полностью закрыт, и естественный дневной свет может освещать внутренние зоны.

В холодные дни, когда дом закрывается – дровяной камин используется для обогрева. Конструкция с открытыми квадратными стеллажами с обеих сторон является основным акцентом при закрытии стеновых панелей. Даже обшивка деревянной вагонкой потолка этого замечательного интерьера не создают впечатление бабушкиной дачи. Как привязка к цвету океана и неба, несколько фрагментов интерьера имеют насыщенные синие оттенки.

Внутренний обеденный стол изготовлен из плиты дерева Пихта, только в отличие от наружного обеденного стола он не был обработан для уличного применения. Кухня выходит на боковой фасад и палубу. Она имеет четыре небольших складских помещения на боковых стенах. Выступы на другой стороне дома длиннее и содержат хозяйскую спальню с видом на боковой сад и океан, а также гостевой номер с видом на боковой сад и главную ванную комнату с видом на передний двор.  В отличие от социальной зоны, в спальнях, ванной и туалетах нет деревянной обшивки вагонкой.

Бескаркасный способ

Устанавливать каркас совсем не обязательно: можно прикрепить гипсокартон прямо на поверхность стены, применив специальный клеевой состав. Плюс этого способа – увеличение полезной площади помещения.

Недостатки бескаркасного способа:

1. Приемлем только для ровных стен, иначе монтировать листы будет сложно.
2. Нет возможности проложить провода или спрятать коммуникации.
3. Недопустимо использовать клеевой состав – он не входит в число экологически безопасных материалов.
4. Невозможно применить утеплитель.

Если для строительства дома использовался профилированный клееный брус, всех перечисленных недостатков наблюдаться не будет (кроме дополнительного утепления) – это редкий случай, когда стены будут почти идеально ровными, поэтому можно крепить гипсокартон прямо на их поверхность.

Выбор гипсокартона и комплектующих для обшивки стен

Как выбрать гипсокартонные листы для стен

• Стандартные листы гипсокартона. Бюджетный стройматериал, используется в сухих отапливаемых помещениях для отделки перегородок и возведения новых стен. Традиционно окрашен в светло-серый оттенок. Не рекомендуется монтировать на кухне и ванной, листы набухнут и начнут сыпаться.
• Влагостойкий гипсокартон. Не боится воды, его можно крепить в санузлах, кухнях, закрытых лоджиях. Но это не означает, что фабричное покрытие полностью защитит материал от воды. Технология монтажа листов в ванной предусматривает дополнительную гидроизоляцию стен и заготовок водоотталкивающими средствами до и после отделки. После дополнительной гидроизоляции полотно можно устанавливать даже в душевых. Материал легко отличить от других типов гипсокартона благодаря зеленому цвету и синей маркировке.
• Огнестойкий гипсокартон. Окрашивают в серый цвет и подписывают красным маркером. Для повышения огнестойкости в гипс добавляют минеральные волокна, а картон пропитывают специальными добавками. Отличается способностью выдерживать высокую температуру в два раза дольше, чем обычный. Используется для обшивки стен гипсокартоном в помещениях с высокой температурой и в пожароопасных местах.
• Влаго- и огнестойкий. Самый дорогой тип гипсокартона предназначен для противодействия влаге и высокой температуре. Окрашен в зеленый цвет, надписи нанесены красным цветом. Чаще всего такими листами отделывают офисные помещения.

1. Всегда проверяйте условия хранения товара — он должен содержаться в сухом крытом помещении.
2. Внимательно осмотрите состояние обшивки листов, на плитах не должна быть надорвана бумага.
3. При покупке большой партии материала продавец может предложить листы в закрытых пачках. Проверьте состояние нижнего листа в ней, после неоднократных погрузочно-разгрузочных работ они часто крошатся и непригодны для использования.

Подбор профилей для каркаса стены

• Для фиксации полотна к деревянным стенам основание изготавливают только из деревянных реек. Бруски прибивают горизонтально или вертикально, по задуманной схеме размещения листов на перегородке. Рейки покупайте сухие, ведь дерево со временем уменьшается по ширине и провоцирует образование трещин на полотне. Рекомендуется поверх деревянных брусков прибивать нашивку из металлических шляпочных профилей, что частично компенсирует нежелательные последствия усыхания древесины.
• Для крепления панели к металлическим или кирпичным стенам используются металлические направляющие двух типов UD и CD: для направляющих — ПН 50 (65, 75, 100) х 40, для стоек — ПС 50 (65, 75, 100) х 50.
• При покупке оцените толщину металла. Профиль не должен гнуться от руки. Если поднять рейку за один конец, профиль должен выдержать нагрузку деформации.
• При покупке изучите состояние оцинковки изделия. Загрунтованные торцы профиля указывают на неправильное хранение профиля. Качественно оцинкованные рейки равномерно блестят. На них отсутствуют белые пятна.
• Профили имеют длину до 4 м, но можно договориться с производителем об изготовлении более длинных направляющих.

Выбор армирующих лент для отделки гипсокартона

1. Лавсановые и полипропиленовые изделия тянутся, и вся нагрузка падает на небольшой слой шпаклевки, которая часто не выдерживает и крошится. Надежность шва с подобными лентами — невысокая, хотя сама полоса останется целой.
2. Стекловолоконные ленты — жесткие, не тянутся, но прочностью не отличаются. После приложения нагрузок они рвутся.
3. Сеточные ленты также не усиливают шов. Несмотря на большую прочность сетки, особенность конструкции изделия не позволяет защитить шов от наружных изгибающих деформаций.

Обшиваем стены гипсокартоном внутри деревянного дома

Будучи хозяином деревянного дома, вы прекрасно осознаете, какой ряд особенностей имеет данный вид строения. Решить многие проблемы поможет правильная обшивка стен.

Лучшим решением в данной ситуации будет обшить деревянный дом гипсокартоном.

Преимущества гипсокартона

С помощью гипсокартонных листов (ГКЛ) вы сможете легко обшить все стены деревянного дома. Кроме простоты монтажных работ, гипсокартон в деревянном доме поможет:

Внешний вид стены из гипсокартона

• выровнять все стены в помещении;
• создать красивую декоративную отделку комнаты;
• повысить шумоизоляцию дома;
• замаскировать неровности, дефекты или коммуникации;
• дополнительно утеплить помещение;
• создать уникальный и оригинальный дизайн.

Благодаря ГКЛ ваш дом приобретет тепло и уют.

Необходимые расчеты

Чтобы обшить стену гипсокартонными листами, нужно предварительно создать чертеж. Для его создания необходимо:

• измерить высоту помещения;
• измерить длину всех стен в комнате;
• высчитать периметр помещения.

Схема

Создав чертеж, вы сможете легко высчитать необходимое количество материалов.

Перечень необходимых инструментов и материалов

Монтаж гипсокартона в деревянном доме предполагает применение следующего инструментария:

• перфоратор;
• дрель со сверлами;
• строительный или лазерный уровень;
• рулетка с карандашом;
• ножницы по металлу;
• нож;
• шпателя.

Необходимый инструментарий

Помимо этого вам понадобятся:

• листы гипсокартона;
• профиля;
• саморезы;
• шпаклевка;
• грунтовка.

Обратите внимание! Рациональней всего покупать материал и профили одного производителя. Сегодня лучшим производителем на рынке считается немецкая фирма Кнауф

Подготовка к работе

Выровнять в деревянном доме стены с помощью ГКЛ своими руками можно только после предварительной подготовки. Деревянный дом имеет свои особенности, в связи с чем подготовка к основным работам предполагает:

• удаление предыдущей отделки со стен;
• заделывание всех возможных щелей и дыр в доме из бруса с помощью монтажной пены;
• обработку деревянного бруса специальными растворами, предотвращающими дальнейшую порчу материала и его разбухание;

Обратите внимание! Лучше использовать растворы глубокого проникновения

• удаление всех неровностей, которые могут повлиять в будущем на монтаж каркаса;
• удаление торчащих гвоздей, различных скоб и т.д.

Обработка антисептиком

Затем необходимо проветрить все помещение. Только после всех вышеописанных действий основу деревянного бруса можно обработать противогрибковым составом, чтобы избежать в дальнейшем развитие на стене плесени и грибков. Далее мы наносим чертеж на стену и приступаем к самому монтажу.

Проведение монтажных работ

Внутренняя отделка деревянного дома гипсокартоном, особенно своими руками, будет легкой, если соблюдать определенные технологические приемы. Сначала следует сделать металлический каркас. К стартовой стене его нужно крепить следующим образом:

для создания каркаса можно использовать металлические или деревянные профили. Каркас из металла поможет создать более надежную и стабильную конструкцию, которая прослужит гораздо дольше;

Профили

каркасный материал прикладываем к линиями, начерченным на подготовительном этапе, и крепим;

Обратите внимание! Чтобы конструкция вышла идеально ровной, нужно использовать строительный или лазерный уровень

• крепить необходимо саморезами;
• сначала следует закрепить основные направляющие, а только затем делать поперечные перекладины. Если площадь стен небольшая, тогда поперечные перекладины можно не устанавливать;

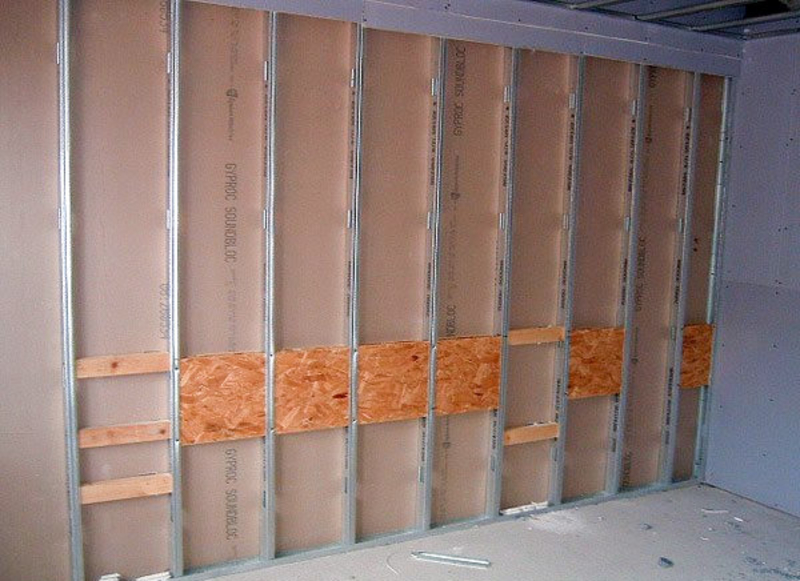

• если на стену в будущем планируется вешать шкафчики или другие тяжелые элементы гарнитуры, необходимо укрепить конструкцию при помощи деревянного бруса;
• наряду с этим можно в необходимом месте установить закладную из того же деревянного бруса. Сделав это сейчас, в будущем можно будет легко крепить на стену даже тяжелый кухонный шкафчик.

Готовый каркас

Если вы планируете утепление стен и повысить их звуконепроницаемость, в каркас следует поместить специальные материалы, которые лучше всего подходят для дома из бруса. Также после возведения металлической конструкции следует провести провода для электрооборудования, которое будет устанавливаться позже. Помимо этого существует бескаркасный вариант крепления. Но он используется только в том случае, если стены были предварительно выравнены до идеального состояния. В такой ситуации, чтобы закрепить ГКЛ на бескаркасной основе следует использовать специальные клеящие растворы по гипсокартону.

Когда каркас готов, можно приступать к монтажу гипсокартонных листов. Крепить гипсокартон своими руками на деревянный или металлический каркас в деревянном доме нужно по следующей схеме:

Предложение и выбор

Потолочный ГКЛ

Сегодня на строительном рынке можно найти несколько типов гипсокартонных листов, которые в первую очередь различаются по предназначению, а потом уже по имеющимся у них свойствам.
Гипсокартон представлен в следующих трех основных разновидностях:

потолочный ГКЛ. Как видно из названия, такие листы лучше подходят для отделки потолка и конструирования разнообразных потолочных конструкций. Их вес будет несколько ниже стандартных листов, а толщина оставит всего 9,5 мм. Такие параметры позволяют использовать материал на потолке без опасений, что он сильно утяжелит потолочную конструкцию;

Арочный ГКЛ

арочный ГКЛ. Такой материал, по сравнению с потолочными листами, имеет еще меньшую толщину – 7,5-8 мм. Это наиболее тонкие листы. Основное их предназначение заключается в формировании арочных поемов, откуда и пошло название. Но они также могут использоваться и для отделки потолка или обшивки фигурных перегородок;

Стеновой ГКЛ

Все эти виды ГКЛ производит как компания Кнауф, так и Волма. Поэтому выбор следует делать, опираясь на собственные предпочтения или финансовые возможности.

Вторая часть

Клеим плиты ГКЛ на стены

Плиты гипсокартона можно не только крепить с помощью металлопрофиля, их можно клеить непосредственно на стену с помощью монтажного клея. Тем самым вы за короткий срок сможете получить идеально ровную поверхность, даже не обладая навыками штукатурных работ.

Преимущество способа:

• скорость;
• получение тепло и звукоизоляции;
• чистота работы;
• малая трудоемкость процесса.

1. Подготовьте основание к работе, для чего удалите остатки отслоившегося раствора, краски, а также сметите пыль мягкой щеткой. Удалите разделительно-опалубочное средство с бетонного основания.
2. Обработайте поверхность грунтовкой глубокого проникновения.
3. Если плоскость основания имеет неровности более 20 мм, выровняйте ее полосами из гипсокартона шириной примерно 100 мм, приклеивая их к нему.
4. Засыпьте нужное количество монтажного клея в емкость с водой.

1. Используйте электродрель с насадкой миксер для приготовления раствора. При этом все инструменты и емкость должны быть предварительно очищены от предыдущего раствора.
2. Положите плиту ГКЛ на направляющие, чтобы можно было потом его удобно поднять, и нанесите раствор по периметру кельмой небольшими кучками с шагом примерно 250 мм. По диагонали шаг составит 350 мм.

Нанесение клея на плиту ГКЛ

1. С напарником поднимите и установите плиту на стену, подложив под низ подкладки высотой 10-20 мм.
2. Легким постукиванием по правилу выровняйте его и приведите в строгое вертикальное положение. Производите контроль строительным уровнем длиной 1,5-2 м.
3. Аналогично установите остальные плиты на стену, постоянно проверяя их вертикальность и соотношение с уже установленными плитами.
4. Шпаклевание швов производите соответствующими стартовыми и финишными смесями. Вначале шпаклевкой заполните швы, затем по ней проложите армирующую ленту, после чего снова покройте ее стартовой шпаклевкой, после высыхание закрепите финишной.

Обшивка стен гипсокартоном на основе каркаса из металла

О том, как обшить гипсокартоном стены в деревянном доме можно посмотреть в многочисленных справочниках и статьях в интернете. Следует заранее определиться, какой материал будет использован для каркаса: дерево или металл. Обрешетка из металлического профиля используется в том случае, когда строение не до конца осело, а значит, отличается подвижностью. Отделка стен гипсокартоном в деревянном доме будет отличаться прочностью и высоким качеством только при надежном каркасе:

• вертикальные стойки устанавливаются по общим правилам, а также с положенным расчетным шагом, однако, решетка будет очень жесткой и прочной;
• все элементы закрепляются при помощи саморезов, через специальные овальные отверстия.Это позволит дереву оседать и дальше, без вреда внутренней отделке;
• каркас также должен быть выверен при помощи уровня и только после этого можно будет приступать к обшивке стен гипсокартоном.

Типы гипсокартона

На строительных рынках представлены следующие виды этого материала:

• Стандартный гипсокартон – это прессованная гипсовая смесь с двух сторон обложенная листами картона. Можно использовать в комнатах с невысокой влажностью.
• Влагоустойчивый гипсокартон. В составе этого материала есть специальные добавки, которые препятствуют образованию грибковых образований, плесени и скоплению влаги.
• Гипсокартон армированный. В его основе используются добавки стекловолокна, поэтому такой материал более прочен и долговечен.
• Смешанный тип гипсокартона — в нем объединяются оба вида: влагоустойчивый и армированный. Этот материал не боится ни огня, ни влаги, ни открытых лучей солнца.

Основные виды отделки

Существует несколько вариантов отделки поверхности ГКЛ:

• Покраска или побелка.
• Оклеивание обоями.
• Панелями МДФ.
• Керамической плиткой или мозаикой.
• Декоративной штукатуркой.

Нередко в дизайнерских проектах одновременно используются несколько вариантов отделки, отчего дизайн интерьера становится ещё более изысканным и оригинальным.

Это самый доступный вид отделки, не требует особых навыков. Загрунтованная предварительно и отшлифованная поверхность красится в несколько слоёв водно-эмульсионной краской. Меняя количество красителя, добиваются нужного оттенка согласно общепринятым каталогам. Впитываемость краски гипсокартоном высока, поэтому приходится наносить несколько слоёв.

Оклейка обоев

Поклеить обои на стену из гипсокартона, как правило, не вызывает сложностей, и этот процесс идентичен оклейке бетонных и кирпичных оштукатуренных стен. Подойдут любые виды обоев: и акриловые, и обычные бумажные и т.д., нужно только правильно подобрать клей.

Внимание! Независимо от типа отделки, предварительно провести грунтование всей поверхности кистью и подождать до полного высыхания несколько часов

Облицовка плиткой

В местах с повышенной влажностью – ванная комната, кухня, санузел – гипсокартон отделывают керамической плиткой. В этом случае ГКЛ должен быть влагоустойчивым, и для придания высокой прочности всей конструкции необходимо расстояние между стойками уменьшить до 400 мм. Под плитку также рекомендуется применять гидроизоляционный состав. После высыхания уплотнительной лентой проклеиваются углы. Затем поверхность грунтуется. Грунтовка подбирается под будущий клей. Обязательно промазываются все стыки ГКЛ и места соединения с трубами коммуникаций. Теперь можно клеить плитку, намазывая клей специальным зубчатым шпателем, а затем плотно прижимая её к поверхности. Места соединения со стенами для избавления от протечек промазывают силиконовым герметиком.

Отделка панелями МДФ

Для отделки офисов и общественных помещений нашли широкое применение панели МДФ, являющиеся экологичным материалом с ценными техническими параметрами. Панели могут крепиться специальным клеем или с помощью каркаса, но они не гнутся.

Вывод

Применяя различные материалы для отделки стен из деревянного бруса, необходимо учитывать особенности последних. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Прогрессивный материал на основе гипса известен своими отделочными качествами давно. С его помощью выравнивают поверхности, создают многоуровневые конструкции потолков, устраивают перепланировки.

Можно ли использовать его в деревянных домах, имеющих собственный микроклимат из-за структуры древесины, которую нежелательно закрывать чем-либо? Однозначно, да! Ниже даны рекомендации по этому поводу.

Гипсокартон своими руками. Монтаж гипсокартона на стены

Гипсокартон своими руками. Монтаж гипсокартона на стены

Разметка расположения листов гипсокартона.

В этой статье мы рассмотрим наиболее сложную ситуацию монтажа гипсокартона на стены — когда в стене имеется проем (окно). Основные принципы монтажа гипсокартона на сплошную стену такие же как и при монтаже на стену с проемом.

Теперь рассмотрим основные моменты при разметке расположения листов на стене.

1. Проем в стене. Основное правило расположения листов на стене такое: если в стене имеется дверной и/или оконный проем, то стыки листов должны быть отдалены от всех углов этого проема минимум на 200-300 мм. В противном случае, вы получите трещину в уже готовой поверхности.

Красным пунктиром обозначено, как делить листы нельзя!

Расположение листов на стене с проемом

То есть, разметка листов начинается именно от проемов. При этом желательно, чтобы от какого-то угла стены начался целый лист: тогда будет меньше обрезков.

2. Если остаетс​я узкая полоса.

Если длина стены такая, что остается узкая полоса

Также лучше учесть, что полоску уже, чем 100 мм лучше не оставлять: от нее можно избавиться, сдвинув все листы от этой полосы, чтобы полоса стала, хотя бы 300-400 мм. 300-400 мм это то расстояние стойки от соседней стены, при котором можно нормально работать шуруповертом.

Выход из ситуации:

Переставив листы 3 и 4 местами, и подрезав лист 1 все становится на свои места

Лист 1 обрезаем, чтобы лист 4 стал немного шире -300-400мм. А листы 3 и 4 меняем местами, чтобы выполнить первое правило.

3. Если высота листа меньше высоты стены, и приходится добавлять еще часть по высоте, то листы надо ставить вразбежку. Проще говоря: если есть горизонтальный стык, то он не должен переходить в соседние листы. «Вразбежка» должна составлять не менее 0,4 м.

Расположение листов, если высота стены больше трех метров

Разметка расположения профилей.

Теперь, когда мы определились, где и как будут находиться листы можно точно разметить расположение стоек, и остальных элементов каркаса.

Стойки CD должны располагаться с шагом кратным 1200 мм, но не реже чем 600 мм. Чаще всего 600 мм вполне достаточно, для облицовки стены. Стойками являются профили, которые называют «цедешками» из-за С-образного сечения.

Профиль CD

Направляющими профилями для CD является UD из-за U образного сечения. Его располагают по периметру зашиваемой стены.

Профиль UD

Итак, пример расположения профилей для стены с окном, если высота помещения больше, чем высота листов гипсокартона.

Расположение элементов каркаса для стены

Стойки располагаем под вертикальные и горизонтальные стыки гипсокартона (красным). Также добавляем 2 стойки: 1 и 5 по краю проема и перемычку над окном — 6. На листах 2 и 3 по две промежуточных стойки (1 и 2 на листе 2; 4 и 5 на листе 3): из-за окна смещаем центральные под край проема (1 и 5), и чтобы не получился шаг стоек больше 600 мм, добавляем еще по одной (2 и 4) в середине этих больших пролетов. По периметру стены и под окном устанавливаем направляющие UD (синим).

Примечание. Если длина листа больше или равна высоте помещения, то есть лист закрывает стену по высоте, то в горизонтальных перемычках нет необходимости.

Также надо предусмотреть опору для крепления UD будущих смежных плоскостей: если Вы планируете зашить стенку рядом, или смонтировать короб из гипсокартона, то поставьте дополнительную стойку под ГК по этой линии.

Дополнительная CD упростит монтаж каркаса смежной стены
Когда UD прикреплен через лист гипсокартона к CD, то получается крепкий, хороший угол. Если же Вы будете обшивать потолок, то желательно дополнительно сделать горизонтальные перемычки по уровню будущего потолка.

Закрепление периметра каркаса по полу, стенам и потолку.

Разметка плоскости.

Когда мы определились с расположением листов и профилей на стене надо разметить плоскость, в которой будет находится гипсокартон. Минимальная толщина всей конструкции на профилях, составляет 35 мм + 12 мм (ГКЛ) = 47 мм. Максимальная толщина, которую нам позволяет П-образный кронштейн (П-шка) 110 мм.

П — образный кронштейн, или просто «П-шка»
Вообще, вся разметка и натянутые шнурки нам нужны для профилей (не для лицевой поверхности ГК), так как выставлять мы будем именно профили.

Отбиваем линию на полу с помощью красящего шнура так, чтобы все профили прошли по вертикали, не касаясь стены, и при этом не забирали лишнее место в помещении.

Возможно, Вам придется заложить минеральную вату под ГКЛ, это тоже надо учесть: тогда расстояние от существующей стены, до ГКЛ должно быть равным толщине минеральной ваты.

Иногда бывает нужно, чтобы получился прямой угол между стенами: тогда надо разметить на полу и смежные стены, ведь на этой стадии намного легче это проконтролировать.

Когда все ясно с линией на полу, — рисуем вертикальные линии по смежным стенам с помощью реечного уровня, или с помощью отвеса. И, наконец, замыкаем периметр на потолке. Для контроля плоскости надо натянуть шнурком две диагонали. Шнурки в пересечении должны касаться, но не напрягать друг друга.

Отрезаем профили UD по длине. Но не полностью, а только боковые стенки, а среднюю стенку загибаем.

Надрезаем боковые полки UD чтобы согнуть на 90 градусов
Среднюю стенку отгибаем и готово

Для звукоизоляции структурного шума на среднюю полку UD приклеиваем упругую ленту на клейкой основе – по-немецки она называется дихтунг. Этот нехитрый прием существенно сократит дребезжание стены, улучшит звукоизоляцию помещения.

Приклеиваем ленту на среднюю полку UD

Теперь можно крепить  UD профиль. В зависимости от материала пола, стен и потолка подбираем крепеж. Для прочного бетона, который не сыпется, подойдет дюбель быстрого монтажа (ДБМ) 6*40, для кирпича со штукатуркой ДБМ 6*60, в рыхлую, не очень прочную поверхность лучше применить ДБМ 8*60, 8*80. Если прикрепить UD надо к дереву, то берем саморезы по дереву. Закрепить UD необходимо не реже чем через 400 мм.

Важно! От ровности и вертикальности разметки и закрепления UD будет зависеть ровность всей поверхности.

В UD обычно имеется просечные отверстия Ø6 мм для крепежа, однако бывает, что отверстие ушло вместе с отходом, или отверстие приходится на непрочный участок стены. Тогда лучше наметить недостающие отверстия и просверлить их сверлом по металлу, подложив внутрь брусок.

Бывает, что основание, к которому крепится UD неровное, и если закрепить в локальной «яме», то профиль может выгнуть. Чтобы этого не случилось, надо подкладывать в такие места прокладки из дерева или пластика.

Подкладываем под UD подкладки там, где это нужно

Если же существующая поверхность с изломом, то в этом месте надо сделать надрезы на боковых стенках профиля. Тогда придется, потом подрезать край листа, но зато профиль будет не погнутый и хорошо закреплен.

В месте резкого излома поверхности надрезаем UD

Теперь остается закрепить UD под подоконником на всю длину подоконника. Саморезами прикручиваем UD снизу подоконника.

Желательно, чтобы саморезы не торчали потом из подоконника вверх:). Для закрепления профиля в пластик достаточно шурупа-блохи 9,5 мм, не более 15 мм.

Установка профилей CD–стоек. Разметка и крепление.

Крепление профиля для гипсокартона происходит так — на стене надо отбить вертикальные линии расположения CD. По этим линиям закрепляем П-шки – через каждые 500-600 мм. Отступаем от пола и от потолка по 500 мм, оставшееся расстояние делим на равные части.

Каждая П-шка должна быть закреплена на одно отверстие с каждого края (на выбор: 1 или 2, и 4 или 5), среднее отверстие 3 можно не использовать. Вообще, оно нужно для предварительного закрепления, длинная прорезь позволит сместить кронштейн.

П-шка

Крепеж подбираем, опять же, исходя из основания. Для лучшей звукоизоляции можно под П-шку приклеить дихтунг.

Крепим П-шки

Когда все П-шки закреплены, заводим вертикальные стойки CD в профили UD. Их длина должна быть такой, чтобы профиль без напряжения зашел на место, и не болтался: на 2-3 мм меньше, чем внутренний размер между UD.

Заводим стойки

Когда все стойки заведены на место, нужно крепко натянуть шнурок по горизонтали между крайними UD. Теперь можно отогнуть каждый кронштейн к CD, а для того чтобы шнурок не отводили стойки, надо завести гвоздь или проволоку в П-шку так, чтобы стойки немного изогнулись к стене. Если этого не сделать, то стена выйдет «пузатая».

Отводим профили от шнурка — гвоздиком

Теперь снимаем с крайней стойки ограничитель-гвоздь и прикручиваем стойку к П-шке саморезами по металлу с пресс-шайбай длиной 13  мм:

Важно: Ни одна из стоек не должна отводить шнурок.

Прикручиваем сначала по одному шурупчику с каждой стороны. Удобно крутить саморез в то отверстие, которое совпадает с канавкой на профиле. Тогда профиль не будет смещаться, а саморезы выскакивать.

Прикручиваем стойки к П-шкам

Контролируем, чтобы стойка стояла ровно в линию со шнурком, и не отводила шнурок. Проверяем длинным правилом, чтобы стойка по высоте тоже была ровной. Сейчас уже поздно контролировать вертикальность: следим за тем, чтобы получилась ровная плоскость. После контроля можно закрутить по второй блохе, для надежности.

Отгибаем выступающие части П-шки

Когда все шурупы прикручены, отгибаем, выступающие за плоскость концы П-шки.

Каркас под и над окном.

Теперь над окном делаем перемычку из CD. Делаем Т-образное соединение с двух сторон перемычки. Выставляем по горизонту, помним, что нижний край перемычки – это опора для откоса. Прикручиваем перемычку блохами 9.5 мм.
Делаем стойку от перемычки до потолка. Внизу Т-образное соединение, вверху просто входит в UD. Прикручиваем 9,5 мм блохами.

Расположение соединений в каркасе

Кружочками обозначены Т-образные соединения, квадратами – крестообразные соединения, на крабах (подробнее: соединения профилей для гипсокартона).

Узел: перемычка для стойки на краю проема

Если стойка по проему становится так, что не имеет опоры, то добавляем перемычки через 500-600 мм и закрепляем перемычки на П-шках.

Вид сверху: если стойка на краю проема не имеет опоры

Когда все стойки прикручены, и выставлены согласно разметке, скручиваем стойки к UD, чтобы они не смещались. Когда лист закроет стойки, их не будет видно, и чтобы не тратить время на высчитывание и вспоминание, выносим линии расположения стоек на пол и потолок.

Фиксируем стойки и помечаем на полу и потолке их расположение

Подгон листов под необходимые размеры.

Желательно, чтобы ГК не касался потолка и пола 3-5 мм: это улучшит звукоизоляцию, и ГК не будет напитывать воду в случае небольшой протечки.

Если пол и потолок горизонтален, а угол, от которого Вы начинаете обшивать — вертикален, т.е. есть прямой угол, то достаточно отмерять два размера: высоту листа и ширину.

Если же пол не в горизонте, то сначала надо срезать с листа этот уклон. Это нужно для того, чтобы все остальные кромки листов оставались в вертикальном положении

Схема размеров листа, если пол не в горизонте

А уже затем отмерять высоту и ширину листа.

Размеры листа, если и пол, и потолок не горизонтален

Если геометрия листа является совсем уж некрасивой, когда, например, нет прямых углов, то надо проверять диагонали. У размеченного листа они должны быть такими же, как на стене.

Также надо учитывать, что на наружный угол, например откоса, один из листов необходимо выпустить на толщину подходящей кромки.

Один из листов на наружном углу надо выпустить на толщину другого

И если это будут обе заводских кромки, то наружный шпаклевочный угол идеально поместится в углублении кромок, и не будет выступать за плоскость.

Оптимальный вариант кромок на наружном углу

Крепление гипсокартона к стене.

Для лучшей звукоизоляции на поверхность каркаса под ГК можно также приклеить дихтунг. Когда к звукоизоляции подойти комплексно, то и результат намного лучше.

Меры комплексной звукоизоляции

Листы крепятся к профилям с помощью саморезов ТН-25 по металлу длиной 25 мм.

Шуруп для крепления листов гипсокартона ТН-25

Листы крепим на каждой стойке и по периметру с шагом 20-30 см.

Прикручиваем листы к каркасу с помощью шуруповерта или дрели с небольшим числом оборотов

Каждый шуруп должен утонуть в бумаге на 1-2 мм. Шурупы крутить нужно перпендикулярно поверхности листов. Если шуруп углубился больше 3 мм, то он держит плохо, и надо отступить 5 см и закрутить еще один.

Образцово закрученный шуруп выглядит так:)

По периметру в UD крутить нужно осторожно: когда кромка не заводская, а срезана, то, если шуруп углубить слишком сильно —  выломается краешек листа. Это не смертельно, но придется заделывать шпаклевкой, и это плохо сказывается на прочности закрепления листа.

Если лист вырезан неточно, и до профиля UD лист ГК едва ли достает, то можно поступить, как и с плинтусом: вставить в UD профиль CD и уже нет необходимости закручивать шурупы в самый край листа (зеленым).

Дополнительная CD поможет нормально закрепить лист, и плинтус в дальнейшем

Если на поверхности профилей встречается головка шурупа, то ГК плотно не приляжет. Тогда берем брусок, прикладываем в этом месте к уже выставленному листу, и точным ударом молотка (без фанатизма) вминаем ГК с обратной стороны по шурупу.

Вообще листы оптимально отмерять, отрезать и прикручивать последовательно: так мы исключаем лишние перемещения листов, и можем своевременно исправить неточности в замерах.

Чтобы лист удобно можно было выставить по высоте (приподнять на несколько мм) во время прикручивания, можно пользоваться таким бруском: чем сильнее на него надавить ногой с одного края, тем выше поднимется лист.

Брусок помогает выставить лист по высоте на несколько мм

Настенная система Thermax™

Инновационный способ достижения высоких результатов

Настенная система DuPont™ Thermax™ (TWS) — это больше, чем изолированная стена — это систематический подход к достижению эффективности на каждом уровне: упрощенный дизайн, обтекаемая конструкция и оптимизированное энергопотребление для снижения углеродного следа.

Защита от влаги и конденсата

Сталь удивительно быстро передает тепло – до 300 раз быстрее, чем деревянные стойки, и снижает эффективное значение теплопроводности стеновых конструкций из металлических стоек на 40–60%. Предписывающие ASHRAE требования к непрерывной изоляции для стен со стальным каркасом над уровнем земли признают это явление и в большинстве климатических зон требуют добавления слоя непрерывной изоляции (ci) к сборке, чтобы помочь остановить стальные тепловые короткие замыкания, которые могут снизить энергоэффективность стеновой системы.

Для выполнения требований нормативных документов по непрерывной изоляции очень важно также учитывать конденсацию внутри стенового узла. Даже если стена надлежащим образом спроектирована для предотвращения попадания жидкой воды в сборку, все равно может происходить конденсация в результате внутренней и внешней температуры, а также относительной влажности.

Системный подход

Типовая сборка стеновой системы Thermax™ с использованием наружной изоляции Thermax™ XARMOR™ (ci), гидроизоляции и герметика LiquidArmor™, а также дополнительного компонента распыляемой пены, одобренной DuPont™.

Полная система DuPont сочетает в себе сильные стороны мощных решений для предоставления полного пакета преимуществ, включая:

• Изолирующие свойства Thermax™ Brand Insulation
• Защита от воздуха и влаги благодаря технологии защиты от атмосферных воздействий, такой как LiquidArmor™ Flashing and Sealant
• В качестве дополнительного компонента одобренная DuPont аэрозольная пена в полости стойки для дополнительной герметизации воздуха и воды


Комбинированная настенная система соответствует всем применимым требованиям IBC и ASHRAE в отношении непрерывной изоляции, снижения влажности, герметизации и пароизоляции. Эта система устраняет необходимость в наружной гипсовой обшивке, нанесении воздухо- и пароизоляционных мембран и тщательном согласовании на месте, что делает ее экономичной и простой в установке.

Лучшая в отрасли системная гарантия

На проекты Thermax™ Wall System можно зарегистрировать нашу лидирующую в отрасли системную гарантию, которая включает в себя уверенность в водонепроницаемости, тепловых свойствах и защите от внешних воздействий.

Простота и бесшовная защита здания

Самоклеящаяся с войлочным верхним листом новая переходная планка DuPont™ DuraGard™ CM упрощает установку. Этот революционный оклад герметизирует важные переходы и интерфейсы, которые являются ключевыми для обеспечения полной защиты ограждающих конструкций.

Узнать больше

Связанные ресурсы

Обзор настенной системы Thermax™

Загрузить

Краткий обзор настенной системы Thermax™

Загрузить

Технические характеристики изоляции Thermax™ для наружных стен

Загрузить

Thermax™ Wall System CAD Detail Set (PDF)

Скачать

Thermax™ Wall System CAD Набор деталей (DWG)

Загрузить

Технические решения 513.

0 – Настенная система DuPont™ Thermax™ Загрузить

Процедуры установки настенной системы DuPont™ Thermax™

Загрузить

В центре внимания клиентов

«Система Thermax имеет LiquidArmor, который можно наносить (в жидкости). Я использовал это в недавних проектах, и я вижу, что это продлится очень долго…».



– Paul Whitenack AIA, LEED ap | Менеджер по строительству
KRAUS-ANDERSON CONSTRUCTION COMPANY

Прослушать аудио



СИСТЕМА THERMAX™ WALL SYSTEM В ДЕЙСТВИИ

Посмотреть видео

Строительство современного сарая — часть 5 — установка обшивки стен — приключения в мастер-классе

В этой статье мы рассмотрим, как мы установили обшивку на современной постройке сарая.

Необходимые материалы

• 11 целых листов OSB или CDX толщиной 15/32 дюйма
• 2-дюймовые оцинкованные гвозди — я использую каркасный пистолет с углом наклона 21 градус. Я купил 2000 гвоздей, а в итоге использовал 1000.

Советы по успешной установке

При установке обшивки необходимо помнить о нескольких вещах.  При установке кровельных балок они должны сидеть на верхней части стен без помех.

Зазор в полдюйма от верхней части задней стены

Оставьте зазор между обшивкой

Независимо от того, используете ли вы фанеру или OSB, вам необходимо учесть расширение и сжатие древесины. Оставьте зазор для расширения 1/16 дюйма между концами панелей и 1/8 дюйма между панелями

Панели должны соприкасаться наполовину с элементами каркаса

Одной из причин, по которой мы устанавливаем обшивку вертикально, является минимизация воздушных зазоров. Когда вы устанавливаете обшивку наполовину на стойку

• Зазор 1/8 дюйма закрыт шпилькой, уменьшающей воздушные зазоры
• У вас будет почти ¾ дюйма поверхности, чтобы прибить обшивку к

Расстояние между гвоздями

Используйте оцинкованные гвозди диаметром 6d (2 дюйма), размещая гвозди на расстоянии 6 дюймов вдоль краев панелей и на расстоянии 12 дюймов от середины панели.

Измерьте каждую деталь

На планах есть размеры, но ваша конструкция не будет идеально соответствовать плану. Пиломатериал будет двигаться по мере высыхания.

Убедитесь, что вы измеряете структуру и не думайте, что планы будут точно соответствовать структуре.

Обзор установки панелей

Мы будем использовать информацию, представленную в видео ниже, в качестве руководства по установке наших панелей.

Установка части обшивки передней стены

Сейчас мы собираемся установить только две боковые панели для передней части. Это единственные панели, которые сделаны из цельных листов, и мы будем использовать их в качестве образца для установки боковых панелей.

Размеры обшивки передней стены сарая

Измерьте площадь каждой панели. Не забудьте оставить зазор 1/8 дюйма с каждой стороны для расширения.

Измерение передней стеновой панели

Отрежьте 2 листа длиной 8 дюймов до ширины, которую вы только что измерили.

Покрасьте края еще не окрашенных панелей.

Покраска кромок обшивки OSB



Отмерьте 8 дюймов ¾ дюйма от верхней настенной пластины, которая проходит через верхнюю часть дверного проема. Мы добавляем 3/4 дюйма, чтобы верхняя часть панели находилась наполовину на верхней стеновой пластине.

Верхняя стеновая пластина передней стены с панелью наполовину на элементе каркаса



Используйте эти метки, чтобы провести линию через балку пола.



Нанесение направляющей линии для выравнивания передней панели

Установка направляющих для панелей

Мы собираемся установить направляющие на дно. Сначала я использовал гвозди, но потом понял, что лучше всего использовать два кусочка дерева в качестве направляющей.

Доска для подвешивания панелей

Поместите панель на направляющую и закрепите ее с помощью зажима.

Подровняйте стены и выровняйте панели

Выровняйте стену, к которой вы собираетесь прикрепить панель.

Выровняйте панель и не забудьте оставить зазор 1/8 дюйма на внешнем краю рамы.

Прикрепите нижний внешний угол на место.

Убедитесь, что внешний край панели расположен вертикально. Â Отрегулируйте направляющие, чтобы сделать панель вертикальной.

Приметайте другой нижний угол панели.   Это обеспечит вертикальное и прямое выравнивание внешнего края рамы с панелью.

Приметайте верхние углы панелей.

Прибейте доски к месту по образцу, который мы описали в начале статьи.

Теперь, когда у нас установлены две передние панели, мы знаем, где установить направляющие панелей для других стен.

Направляющая для остальных стен

Установка обшивки на задней стене

Размеры обшивки задней стенки

Нам понадобится 3 листа.

Измерьте расстояние от верха стены до меловой линии. Вычтите ½ дюйма, чтобы получить длину, которую мы будем резать все 3 листа.

Измерьте две внешние краевые панели. Они должны быть близки к 3” 11 ¾”. Это даст нам 1/8 дюйма с каждой стороны панелей.

Возьмите два таких листа и разрежьте их по ширине.

Начало со стороны

Мы собираемся начать с установки одной из сторон. Сначала вы начнете с стороны, потому что при этой установке мы собираемся выровнять каркас стены.

Возьмите боковую панель и установите ее на направляющие. Точно так же, как при установке панелей рядом друг с другом, нам нужно оставить зазор в 1/8 дюйма в углу для расширения.

Обшивка задней стенки на деревянной направляющей

Прежде чем мы с ума сходим с гвоздями, самое время убедиться, что у вас есть зазор в ½ дюйма вверху.

Как и в видео выше, мы собираемся сначала прибить левую сторону и двигаться слева направо.

Вставьте пару гвоздей в качестве прокладок между панелями.

Теперь мы возьмем панель шириной 4 фута и установим ее.

Установлена ​​вторая панель задней стены



Осталось только установить последнюю крайнюю панель для задней стены.

Как и раньше, используйте несколько гвоздей в качестве прокладки между панелями и сделайте пробную посадку, чтобы убедиться, что ширина правильная.

Закрепите панель, как мы это делали раньше.

Установка обшивки на боковые стены

Теперь у нас есть некоторый опыт. Давайте установим боковые панели. Если вы посмотрите на размеры обшивки боковой стены, вы увидите, что в верхней части есть зазор ¾ дюйма вместо ½ дюйма, как на передней и задней стенах. собирается построить эту область между текущей верхней стеной и нижней частью каркаса крыши.

Размеры обшивки боковой стенки



Мы возьмем то, что узнали в предыдущих стенах

• Начнем с края
• Дважды проверьте размеры и отрежьте панели
• Установите наши направляющие
• Установить первый гвоздь
• Привести все в порядок
• Гвоздь

Установлена ​​первая панель боковой стены

Установлена ​​последняя панель боковой стены

Установка остальной части обшивки на передней стене

Мы установили переднюю и заднюю часть в первую очередь, потому что боковые панели доходят до них.

Ориентация панели в углах

Давайте закончим верхнюю часть передней панели. Я пишу эту статью в том порядке, в котором я устанавливал панель, но вы можете легко сделать эту часть с другими передними панелями.

Вы будете устанавливать панели так же, как и предыдущие. Единственная разница в том, что нам нужен только зазор 1/16″, где панели соприкасаются горизонтально.

Размеры обшивки передней стены сарая



Установка отделочной панели на передней стене



Обшивка днища

Перед вырезанием окон осталось только использовать обрезки и обшить остальную часть балки.

Обшивка остальных балок пола

Вырезание окон

Если вы используете сабельную пилу, как я, вам нужно будет просверлить несколько направляющих отверстий. В итоге я проделал 3 отверстия с помощью сверла диаметром 1/2 дюйма.

Сверление направляющих отверстий для сабельной пилы



Вырезание оконных зон из обшивки

Точно так же, как когда вы разрезаете OSB для возведения стен, покрасьте края областей, которые вы вырезаете для окон.
