Как крепить кабель-канал — пошаговые инструкции, 3 варианта!

Мастера «с сединою на висках» помнят, как делалась открытая проводка лет тридцать тому назад, видели, какие изменения произошли в технологии лет пятнадцать тому назад и могут сравнить с современными способами укладки открытой проводки. Чтобы и вам было с чем сравнивать и легче принимать решения, сделаем краткий обзор всех существовавших и существующих методов.

Содержание материала

Открытая проводка в ретростиле

Ретро-способ

Это она теперь так красиво называется, а раньше была единственным вариантом открытой проводки. Ее использовали не только в бане, но и в жилых помещениях. Провода фиксировались на фарфоровых роликах-изоляторах.

Ретро-проводка в деревянной бане

Для такой проводки электрические провода должны быть только одножильными, чашечки фиксируются на расстоянии не более десяти сантиметров плюс по одной на каждом повороте. Провода надо было скручивать, а это долгое и утомительное занятие. Кроме того, белая изоляция в течение непродолжительного времени становилась пыльной и грязной, в ней очень часто поселялись на постоянное место жительства различные жучки-паучки.

Электропроводка в ретро-стиле

Сегодня открытую проводку описанным методом монтируют только большие любители старины, не знающие, какой вид она будет иметь через несколько лет.

Открытая проводка в ретростиле

Открытая проводка в пластиковых трубах

Более удачный вариант, электрические кабели прятались в пластиковых трубах, что намного лучше смотрелось на стенах. Кроме того, пластиковые трубы служили дополнительной защитой от механических повреждений.

Недостатки – сложность монтажа и регламентного обслуживания. Электрики еще помнят, с каким трудом приходилось протаскивать кабели по трубам, особенно если имелись повороты.

Часто трубы проходилось разрезать, а после протягивания кабелей соединять муфтами. Еще один существенный недостаток – большие сложности во время производства ремонтных работ. Благодаря низкой стоимости открытая проводка в пластиковых трубах довольно часто используется и сегодня.

Открытая проводка в пластиковых трубах

Наружная проводка

Монтаж электропроводки в гофре

Открытая проводка в кабель-канале

По мнению большинства профессиональных электриков – самый лучший вариант открытой проводки. По существу, открытой ее можно называть только по технологии прокладки кабелей, по внешнему виду она мало напоминает привычные варианты, скорее ее можно называть полуоткрытой.

Электропроводка в кабель-каналах

Проводка в кабель-канале

Производители выпускают огромное количество вариантов как по числу кабелей, так и по способу фиксации, габаритным размерам и наличии дополнительной фурнитуры. К преимуществам можно отнести простоту монтажа, долговечность, безопасность эксплуатации, универсальность использования, наличие многочисленной специальной дополнительной фурнитуры. Дополнительные элементы решают вопросы с внутренними и внешними углами, поворотами, подключениями розеток, выключателей, монтажных коробок и т. д.

Кабель-каналы

Металлический кабель-канал

Именно на этом типе открытой проводки остановимся в статье. Прежде чем непосредственно рассматривать вопросы крепления кабель-каналов, следует немного узнать об их разновидностях и технических возможностях.

Цены на кабель-канал

кабель-канал

Виды и особенности каналов

Кабель-каналы, фото

Кабельные каналы классифицируются по нескольким важным признакам.

Характеристика	Описание	Иллюстрация
По месту расположения.	Могут быть напольными, парапетными, плинтусными и магистральными. Внешний вид каждой категории максимально адаптирован к месту установки, может напоминать профильный погонаж.	Канал-кабельный напольный Плинтусный кабельный канал
По цветовому исполнению.	Бывают светлые, темные и с имитацией натурального дерева.	Кабельный канал цветной
По линейным размерам.	Рассчитаны на один, два, три и более кабелей. Внешние размеры колеблются в пределах от 40×25 мм до 100×60 мм. Могут иметь острые или закругленные углы и увеличенные размеры крышки. Есть варианты с высокими крышками, их полки закрывают внутренние элементы канала по всей высоте – создается впечатление монолитного изделия. Это не только улучшает внешний вид электропроводки, но и увеличивает ее защищенность от негативного влияния внешних факторов.	Кабель-канал. Размеры
По количеству замков – с одним или двумя замками.	Два замка более надежно удерживают крышку от самопроизвольного открытия, исключают возможность деформации крышки.	Кабельный канал ПВХ 25х16 двойной замок
По материалу изготовления.	Пластиковыми, стальными и алюминиевыми. Алюминиевые покрываются полиэтиленовой пленкой под различные породы древесины, отлично сочетаются с существующими интерьерами помещений, но по цене считаются самым дорогим вариантом. Пластики не поддерживают открытое горение, разрешается использование таких каналов для прокладки кабелей напряжением до 1000 В.	Алюминиевые кабель-каналы Гибкие стальные кабеленесущие каналы
По степени защиты от попадания пыли и влаги.	Отдельные марки пластиковых каналов имеют степень защиты IP55, что позволяет их использовать на открытой местности и в помещениях с высокими показателями влажности, защищает от разнонаправленных брызг водой. Для бани это очень важная характеристика.	Характеристики кабель-канала

Видео – Как выбрать и установить кабельный канал

Главными параметрами во время выбора кабельного канала считаются сечение и количество кабелей, которые планируется прокладывать в сети. Конечно, нужно обращать и на внешний вид, пытаться подобрать такой вариант, который бы максимально гармонизировал с существующим интерьером помещений бани.

Этапы монтажа проводки в кабельном канале

Монтаж кабель-канала

Размеры кабель-каналов

Как и всегда, мы советуем – не спешите сразу бежать в магазин за покупкой материалов.

Шаг 1. Нарисуйте план размещения электрических сетей, приборов и оборудования.

Схема проводки в бане

Фото — схема разветвления проводки в бане

Прикиньте несколько вариантов, продумайте возможность увеличения мощности и количества электрической арматуры. В зависимости от максимальной суммарной мощности всех потребителей электрической энергии, подберите диаметр кабеля. Для облегчения выбора руководствуйтесь таблицей №1.

[adrotate group=»5″]

Таблица № 1. Показатели сечения кабеля в зависимости от мощности потребителей тока

Опытные электрики не держат в голове все значения, они запоминают только, что 1 мм2 сечения медного кабеля рассчитан на 1,3 кВт мощности при напряжении 220 В, а 1 мм2 алюминиевого кабеля держит при таком же напряжении тока всего 0,5 кВт. Далее простая арифметика. Если на оболочке медного кабеля указано сечение 2,5 мм2, то его можно применять для подключения потребителей тока общей мощностью 2,5×1,3=3,25 кВ. Всегда округляйте с запасом и используйте такой кабель на мощность 3,0 кВт.

Практический совет. Для бани вполне достаточно покупать обыкновенный пластиковый короб с размерами 40×25 мм, в него спокойно входит кабель, выдерживающий мощность до 10 кВт. В реализации есть коробы, сделанные под потолочный плинтус или плинтус пола. Отличное решение, но его нужно продумывать еще перед выполнением финишных отделочных работ стен или пола. Мы рекомендуем монтировать центральную проводку над полом, а выводы под осветительные приборы, монтажные коробки, розетки и выключатели делать снизу. Но это на любителя, вы можете использовать у себя другие варианты монтажа электрической проводки.

У вас должна быть нарисована как общая принципиальная схема электрической проводки начиная с вводного распределительного щита, так и отдельная схема для каждого помещения бани.

Метизы крепежа выбирайте в зависимости от материала стен. Под дерево нужны саморезы, под гипсокартон специальные метизы и под кирпич дюбели.

Метизы

Каждый производитель кабель-каналов выпускает широкий набор доборных элементов: внутренних и внешних углов, треугольников, заглушек, соединительных муфт, монтажных коробок, розеток, выключателей и т. д. Внимательно подсчитайте номенклатуру и общее количество, советуем взять по несколько штук в запас. Стоят они копейки, это обойдется в конечном итоге намного дешевле, чем еще раз отправляться в магазин за приобретением недостающих элементов.

Аксессуары для кабель-канала

Шаг 2. Сделайте разметку. Для примера мы возьмем баню, у которой уже полностью обшиты стены и положено половое покрытие. Остается только один вариант открытой проводки в кабель-каналах – поверх стен. Разводку лучше делать возле пола, в этом случае намного легче сверлить отверстия и крепить кабель-канал. Работать под потолком все время с вытянутыми руками утомительно и неудобно. Тем более что в руках придется держать довольно тяжелую дрель и шуруповерт.

Производим замеры и наносим разметку

Опытные электрики на стенах делают разметку только для монтажных коробок, выключателей и розеток, кабель-каналы устанавливают сразу без нанесения предварительных линий. Берут отрезок канала, приставляют его к стене, устанавливают сверху (или сбоку) уровень и регулируют пространственное положение. Далее одной рукой придерживают короб, а второй рукой дрелью просверливают отверстия в днище под метизы. Это довольно сложно, нужно не только иметь опыт, но и уметь оптимально организовать процесс монтажа. Мы расскажем, как сделать подробную разметку новичкам, это поможет избежать досадных ошибок.

Цены на метизы

комплект метизов

Как сделать разметку кабель-каналов

Вам нужно иметь гидроуровень, веревку с синькой, линейку и карандаш.

Уровень строительный

Чоклайн с синькой

Не бойтесь использовать синьку – отбитые линии будут закрыты кабель-каналом. Разметку начинайте делать с распределительного щитка, при этом одновременно учитывайте не только характеристики кабелей и размещение розеток, монтажных коробок, выключателей и т. д., но и планировку и назначение помещений.

1. Гидроуровнем сделайте метки на стенах в месте установки кабель-каналов по углам стены, веревкой с синькой отбейте линию. Такие линии нужно сделать во всех помещениях, где будет проложен кабель-канал.
2. Над линиями карандашом сделайте метки расположения розеток, включателей и монтажных коробок. От главной линии сделайте строго вертикальные ответвления. Постоянно сверяйте выполняемую разметку с составленным планом электрических сетей. Если по ходу возникают какие-то изменения, вносите их без опасений, еще не поздно учитывать дополнения.
3. Сверьте с планом сделанную разметку, еще раз продумайте правильность размещения каждого элемента электрической проводки.
4. Внимательно подсчитайте количество внешних и внутренних углов, поворотов, разводок и прочих доборных элементов.
5. Приблизительно определите общую длину кабель-канала и его линейные размеры. Имейте в виду, что в некоторых случаях целесообразно использовать более мощные кабели, а только потом от них делать разводку по отдельным помещениям кабелями с меньшим сечением. Это значит, что размеры кабель-каналов должны учитывать технические параметры проводников электрического тока. В магазине кабель-каналы реализуются стандартными размерами, всегда берите их с запасом по длине.

   Отмеряем длину кабель-канала

   Разметка для резки кабель-канала

   Процедура распиливания

Разметка и подсчеты выполнены, можно приступать к монтажу.

Шаг 3. Крепление кабель каналов. Способы крепление зависят от материала изготовления стен и материала финишной обшивки. Рассмотрим подробно каждый вариант.

Цены на уровень строительный

уровень строительный

Крепление кабель-каналов к гипсокартонным плитам

Гипсокартонные плиты

Гипсокартонные плиты состоят из двух слоев бумаги, между которыми располагается гипс. Материал относительно новый и пользуется большой популярностью среди профессиональных строительных компаний – с ним легко работать, он очень технологичный и т. д. Но потребители не могут сказать об этом материале так много хороших слов – прочность гипсокартонных плит ниже всякой критики. Снимите с гипсокартона бумагу и он раскрошится, любое ощутимое усилие на гипсокартон не остается без видимых повреждений поверхности. Соответственно, крепить к такому материалу кабель-каналы довольно проблематично. Применять шурупы (пусть и специальные) нет смысла. Стоит во время прикручивания немного «переусердствовать», как резьба в гипсе прокрутится и прочность крепления приблизится к нулю.

[adrotate group=»5″]

Вкручивать саморезы нужно правильно, чтобы не повредить хрупкий гипсокартон

На такие стены рекомендуем использовать только пластиковые кабель-каналы, применение алюминиевых весьма нежелательно. Крепить пластик нужно жидкими гвоздями, в наиболее ответственных местах можно дополнительно использовать специальные шурупы.

Жидкие гвозди

Практический совет. В связи с тем, что гипсокартонные плиты имеют декоративное финишное покрытие, его нужно проверить на адгезию с жидким гвоздями. Не все типы красок и не все виды обоев годятся для приклеивания. Вначале в каком-нибудь укромном месте приклейте небольшой кусок пластикового короба и через день проверьте прочность приклеивания. Все нормально – можете использовать эту технологию.

Крепление кабель-канала на клей

Жидкие гвозди наносите на короб с обратной стороны тонким слоем, полоса нанесения должна быть волнообразной для увеличения площади сцепления. Клея должно быть ровно столько, чтобы он во время прижатие кабель-каналов не выступал за их периметр. Для повышения надежности крепления можете дополнительно фиксировать саморезами.

Крепление кабель-каналов к кирпичным стенам

Сложный и трудоемкий вариант, необходимо использовать дюбели. Преимущество дюбелей – высокая надежность, но в нашем случае никаких ощутимых физических нагрузок на каналы не предвидится, преимущество становится ненужным, а большие трудозатраты остаются. Как крепить кабель каналы на дюбели?

1. Отрезанную заготовку канала приставьте на место фиксации, сверлом по металлу просверлите в днище отверстия на расстоянии 15÷20 сантиметров. Отверстия сверлите осторожно, в стену нужно углублять только конец сверла. Таким способом одновременно делаются метки установки дюбелей на канале и стене.

   Приставляем кабель-канал и сверлим отверстие

2. Отнимите канал, смените сверло на победитовое, переключите дрель с режима сверления на режим перфорации. Победитовым сверлом сделайте отверстия под дюбели.

   При работе пользуйтесь уровнем

   Установка кабельного канала

   Важно. Сверлите осторожно, правильно подбирайте диаметр сверла. Оно должно быть на несколько десятых миллиметров меньше, чем диметр пластикового элемента дюбеля. Этот элемент должен входить в отверстие с небольшим усилием.

3. Приставьте на место пластиковый кабель канал, совместите отверстия в нем и стене, вставьте пластиковые элементы дюбелей, забейте металлические дюбели.

   На фото видны крепежи кабель-каналов и угла

Если стена неровная, то выбирайте места под сверление отверстий на выпуклых участках, таким образом удастся избежать видимой деформации кабель канала. Ошиблись – не проблема. Большинство металлических дюбелей имеет резьбу, их можно немного выкрутить, ослабить усилие прижатия к стене и тем самым исправить появившуюся деформацию.

Во всех местах разрезания или стыкования отдельных участков кабель-каналов нужно крепить дополнительные соединяемые элементы. Это общее правило для всех способов фиксации кабель каналов.

Соединитель 100х50мм

Соединитель устанавливается на место стыка двух секций кабель-канала и скрывает место соединений этих секций

Профессиональные монтажники для фиксации кабельных каналов к кирпичным или бетонным поверхностям пользуются пневмопистолетом и специальными гвоздями. Но пневмопистолет для гвоздей – дорогостоящее оборудование, приобретать его для одной бани нецелесообразно.

Пневматический гвоздезабивной пистолет

Крепление на дюбели

Установка розеток, выключателей, торцевых заглушек и крышки

Цены на пневматический гвоздезабивной пистолет

пневматический гвоздезабивной пистолет

Крепление кабель-каналов к деревянным стенам

Для бань – наиболее часто встречающийся вариант, крепление выполняется саморезами, длина саморезов приблизительно 1,5÷2 сантиметра. Можно на ровной плоскости сперва высверлить отверстия в кабель-канале на расстоянии до двадцати сантиметров, а потом использовать их для фиксации. Так легче, но дольше. Если есть практика выполнения строительных работ, то саморезы можно вкручивать одновременно в дно кабель канала и стену.

Могут возникать проблемы во время прокладки открытой проводки по стенам, обитым вагонкой. Доски вагонки имеют профиль, крепить саморезы следует осторожно. Если саморез попал на выпуклый участок профиля – отлично, можете его полностью затягивать. Если приходится закручивать саморез в вогнутую часть профиля – не затягивайте саморез до упора, следите, чтобы он не нарушил линейность пластикового канала.

Кабель-канал на саморезах

Практические советы по монтажу углов и стыков кабель-каналов

Мы уже советовали покупать специальные доборные элементы для прохождения внешних и внутренних углов, разводок под прямыми углами, тройников и т. д. Все стыки можно запиливать под прямым углом, срез может не быть идеально ровным. Накладные элементы закроют проблемные места, соединение будет красивым, работы значительно ускоряются. Резать пластиковый кабель-канал можно ножовкой по металлу, специальными монтажными ножницами или круглошлифовальной машиной (болгаркой) с диском по металлу.

Схемы монтажа кабель-каналов

А что делать, если по каким-то причинам доборных элементов нет, как резать канал, чтобы соединение не бросалось в глаза?

[adrotate group=»5″]

1. Монтаж внутренних углов. Этот переход невозможно сделать незаметным, всегда будет виден боковой разрез крышки кабель-канала. Вначале нужно отметить конкретное место изгиба, при этом следует соблюдать высокую точность. Снимите с кабель-канала крышку, в месте изгиба надрежьте боковые поверхности основной части, глубина разрезания – до уровня дна. Теперь его легко согнуть под нужным углом. Установите его на место и зафиксируйте одним из вышеописанных способов. Мы советуем для резки пользоваться болгаркой, такой инструмент есть в каждом доме. Наплавленные диском болгарки заусеницы легко отламываются пальцами – перегретый пластик теряет свою прочность. Работать болгаркой быстро, неровный срез всегда можно выровнять тыльной стороной диска.
2. Монтаж внешних углов. Соединение может быть полностью незаметным. Как его сделать? Нижнюю часть кабель-каналов отрежьте таким же способом, как и в случае с внутренним углом. По бокам верхней крышки сделайте надрезы с каждой стороны под углом 45°, центр угла должен лежать на линии изгиба. Крышку защелкивайте после прокладки в канале всех кабелей.

   Монтаж крышки кабель-канала

3. Монтаж розеток, коробок, выключателей и т. д. К главному каналу они присоединяются отводами под прямым углом. В случае необходимости можно изменять угол состыковки, но имейте в виду, что вы не найдете в реализации добротные элементы под такими углами. Сперва лучше закрепить отрезок канала нужной дины, а уже к нему вплотную фиксировать выключатель, розетку или коробку. Такой         алгоритм не только исключает возможность появления щелей между отдельными элементами, но и ускоряет процесс производства работ.

   Монтаж электрических устройств на кабель-канал

Вначале используйте стандартные длинные каналы, не спешите их разрезать на куски. У вас всегда должны быть под рукой все отрезки, среди них можно подобрать нужный по длине и не трогать целый. Будет необходимо для этого на несколько сантиметров сместить в ту или иную сторону розетку – нет ничего страшного.

Если вам нужно длительное время хранить приобретенные кабель-каналы, то положите их на ровную плоскость, не допускайте попадания на них прямых солнечных лучей. Со временем все пластики под воздействием солнечных лучей темнеют и теряют пластичность. Не стоит верить рекламе производителей о «полной устойчивости» к УФ-лучам благодаря современным технологиям, различные инновационные добавки не защищают пластик от таких воздействий полностью, а только замедляют процессы физического старения.

Смонтированный кабель-канал

Как сделать открытую электропроводку. Скачать урок

Монтаж открытой электропрововодки

Крепление кабеля

Анализ качества работ по монтажу СКС показывает, что иногда подрядчики неудовлетворительно относятся к соблюдению правил укладки и крепления кабеля. Чаще всего подобная небрежность свойственна организациям, чья прежняя специализация состояла в монтаже АТС — при работе с телефонным кабелем (Категория 3) жестких ограничений нет. Особая опасность таких ошибок заключается в том, что они проявляются лишь со временем (через 6-30 месяцев), когда ухудшение характеристик кабеля приводит к нарушению работоспособности линии. Обнаружить их на этапе тестирования в большинстве случаев невозможно. Устранение же таких ошибок чаще всего возможно лишь путем замены кабеля.

Тщательное планирование кабельных трасс позволяет избежать таких опасностей, как источники нагрева, влаги, электромагнитные помехи, повреждение кабеля грызунами. А вот такие, достаточно часто встречающиеся ошибки, как превышение допустимого натяжения при укладке кабеля, наличие механических напряжений в уложенном кабеле, неправильные радиусы изгиба или неправильное крепление кабеля, можно предотвратить только за счет строгого соблюдения технологии укладки и крепления кабеля. Чтобы добиться этого, подрядчик должен не только знать все ограничения и владеть навыками правильного выполнения работ, но и иметь на вооружении соответствующие инструменты, приспособления, крепежные материалы.

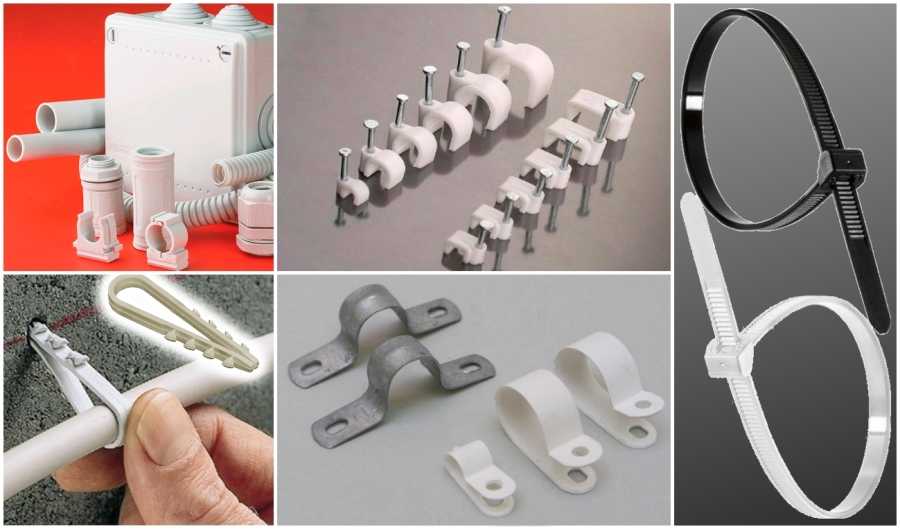

Несмотря на наличие множества технологичных и экономичных способов крепления, отечественные подрядчики применяют лишь некоторые из них. Чаще всего это объясняется отсутствием информации как о самих методах крепления, так и о поставщиках необходимых для них комплектующих и инструмента.

Групповые методы монтажа для укладки и фиксации пучков из нескольких кабелей не ограничиваются применением хорошо известных кабельных каналов и предусматривают использование лотков, хомутов (стяжек), клипс для крепления к металлоконструкциям, крюков и подвесок для укладки над фальш-потолком, термоусадочных кембрик. Индивидуальное крепление кабеля осуществляется с помощью скоб, пистонов, клипс, клея. Все упомянутые способы имеют многочисленные разновидности с присущими им достоинствами, недостатками и ограничениями на применение, в частности далеко не все они пригодны для работы с кабелями Категории 5 или выше. Некоторые способы крепления кабеля предусматривают использование специального инструмента, обзор которого и является целью этого материала.

Хомуты, их затяжка и обрезка

Кабельные хомуты (стяжки) являются одним из наиболее известных способов крепления. Они применяются не только для фиксации пучков кабеля на кабельных лотках, но и для крепления на стены или приборные стойки. Широкая гамма выпускаемых хомутов отличается назначением, способом фиксации, вариантом поставки, цветом. Основными параметрами обычных кабельных хомутов являются длина (обычно от 7.5 до 130 см), максимально допустимое усилие затяжки (от 8 до 150 кг), рабочий диапазон температур (до 85^oC). Хомуты выполнены из прочного не растягивающегося материала и могут быть белыми или цветными.

Кроме обычных выпускаются и специальные варианты хомутов. Маркировочные кабельные хомуты имеют специальную фиксирующую площадку для нанесения надписи неудаляемыми маркерами или наклейки этикетки. Многоразовые кабельные хомуты снабжены специальным замком, позволяющим снимать их при необходимости и использовать повторно.

Обрезка остатка в таких случаях не применяется.

Монтаж хомутов осуществляется инструментом для затягивания хомутов, который позволяет затягивать хомуты с требуемым усилием и обрезать их остаток. Затягиваемый жгут охватывают хомутом в нужном месте, кончик хомута продевается через фиксатор и заправляется в захват инструмента. Несколькими нажатиями на курок хомут затягивается. При достижении необходимого усилия остаток автоматически обрезается у самого основания замка хомута. Величина усилия, при котором прекращается затяжка и производится обрезка, устанавливается специальным регулировочным колесом инструмента.

Кроме того, монтаж хомутов может производиться полностью автоматически с применением хомутов в сборках и специального инструмента.

Так как обрезаемая после затяжки избыточная часть стяжки идет в отход, то использование хомута из двух компонентов (стяжки в рулонах и отдельных замков) позволяет сэкономить существенную часть материала. Такие инструменты используются при больших объемах работ и имеют электрический привод.

Для крепления жгутов хомутами к поверхности стен или блоков применяются площадки для кабельных хомутов. Площадки имеют одно или два отверстия для крепления винтом или шурупом и иногда снабжены самоклеющимся слоем. К одной площадке, в зависимости от ее размера, может быть прикреплено от одного до восьми хомутов.

Скобы и степлеры

Крепление кабелей на такие покрытия, как дерево, панели ДСП, МДП или ЦСП, оштукатуренные стены, полимерные материалы, производится обычно с помощью скоб. Прижимающие кабель П- и Г-образные пластмассовые скобы поставляются россыпью. Такие скобы фиксируются с помощью гвоздей, поэтому их устанавливают в нужном месте трассы кабеля и забивают гвоздь молотком.

Монтаж существенно упростится, если применить степлер (ударный инструмент для крепления скоб). Скобы заряжаются в магазин степлера в виде сборок по несколько десятков штук. Для того чтобы забить скобу, достаточно установить в нужном месте кабеля направляющий паз степлера и нажать на курок.

Модели степлеров отличаются по допустимой ширине заряжаемых скоб. Используемые скобы могут иметь и различную высоту. Выбор необходимого инструмента производится следующим образом.

Сначала монтажник подбирает модель степлера с требуемой шириной скобы A (5, 6, 8, 12 мм) в соответствии с диаметром круглого или шириной овального провода, который нужно закрепить. Затем он выбирает скобы L требуемой высоты (от 7 до 22 мм), исходя из суммы диаметра круглого или высоты овального провода B и глубины C, на которую должна быть забита скоба. Для монтажа кабелей Категории 5 применяются специальные П-образные скобы с пластмассовым ограничителем для предотвращения деформации кабеля под скобой. Эти изолированные скобы могут использоваться и для крепления силовых кабелей. Для монтажа толстых кабелей могут применяться закрепляемые скобами хомуты.

Клей и клеевой пистолет

Очень часто при выполнении монтажных работ фиксация отдельных кабелей, крепежных деталей, кабельных лотков и т. п. производится посредством термоклея. С его помощью все они могут быть легко и быстро закреплены на окрашенных (но не беленых) стенах, металлических, деревянных, стеклянных или пластмассовых поверхностях. Для этого достаточно выдавить на поверхность каплю клея, прижать к ней, например, кабель и подождать несколько секунд, пока клей немного остынет. Такой метод незаменим в случаях, когда кабель нужно крепить на бетонные стены или стеклянные перегородки в пластмассовых или алюминиевых рамах.

Термоклей бывает двух типов, отличающихся температурой плавления. Для монтажных работ оптимальными характеристиками обладает высокотемпературный клей, так как он быстро твердеет и дает возможность работать в нужном темпе. Низкотемпературный клей применяется для макетных работ. Каждый из типов выпускается в нескольких разновидностях, отличающихся рекомендованным материалом, адгезией, пластичностью в твердом состоянии, цветом. Клей поставляется в виде прутков различного диаметра (обычный — 1/2’’, и мини — 5/16’’) и длины.

Разогрев и дозированная подача клея осуществляются с помощью клеевого пистолета. Клей в пистолет загружается с тыльной части в виде прутков определенного диаметра и разогревается в объемной камере для достижения быстрой и равномерной подачи. Клей выдавливается через имеющееся на конце ствола небольшое металлическое сопло при нажатии курка дозатора. Конструкция сопла позволяет использовать его для повторного разогрева нанесенного на поверхность клея.

Поддерживающие кабельные чулки

Поддерживающие кабельные чулки – это самый быстрый и один из самых надежных способов крепления кабелей. Они применяются в случае необходимости оперативного крепления кабеля, расположенного вертикально. Частным случаем использования поддерживающих чулков – есть кабельные вводы в здание. В этом случае, растягивающее усилие равномерно распределяется по всей площади захвата, а кабель в месте изменения направления и ввода в здание, находится в свободном состоянии. Таким образом, точка ввода в здание является защищенной.

В зависимости от условий крепления, поддерживающие кабельные чулки поставляются с одной или двумя крепежными петлями. Для решения специфических задач, поставляются модели со смещенной и универсальной петлей.
За счет высокой скорости захвата, большой допустимой нагрузки и удобства эксплуатации, поддерживающие кабельные чулки также используются инсталляторами во время монтажа кабеля как элемент его крепления к УЗК или тросу (при использовании кабельной лебедки).

Термоусадочные трубки и промышленный фен

В ряде случаев пучки кабелей удобнее всего фиксировать с помощью термоусадочного кембрика (трубки). Такая же трубка применяется для заделки кабельных окончаний, а также их цветовой или алфавитно-цифровой маркировки. Нагрев трубок до нужной температуры производится газовым паяльником со специальной насадкой, горелкой или промышленным феном. В отличие от паяльников и газовых горелок, фен питается от сети и обеспечивает регулировку не только температуры, но и объема подаваемого воздуха. Устанавливаемые на фен сменные насадки гарантируют его равномерный нагрев. Они отличаются своей формой в зависимости от размера и вида нагреваемой поверхности. Например, для нагрева трубки со всех сторон применяется охватывающая насадка.



См. также:

• Резка и разделка кабеля
• Маркировка кабеля
• Правила прокладки кабеля



Подпишитесь на рассылку новых материалов!

Имя

E-mail *

Согласие на отправку персональных данных *

* — Обязательное для заполнения
Проводка

— Как проложить кабели по бетонной стене?

спросил 8 лет, 4 месяца назад

Изменено 3 года, 5 месяцев назад

Просмотрено 18 тысяч раз

Я живу в доме с бетонными стенами (без чердака, без подвала) и хочу провести кабель Cat5e или Cat6 от маршрутизатора, который находится внизу, до моего офиса, который находится наверху.

В настоящее время прокладка кабеля через стены не вариант.

Раньше я использовал эти маленькие гвозди с кронштейном для удержания кабелей, но они имеют тенденцию выпадать, так что это бесполезный вариант.

Как лучше всего проложить кабель Ethernet, чтобы он оставался на месте и не тратился слишком много денег? 6

Существуют различные типы кабельных зажимов, в которых для фиксации используется клей, например эти

Если вы беспокоитесь о том, чтобы не повредить покрытие при снятии, у некоторых брендов есть полоски, которые, как утверждается, предотвращают повреждение краски.

 Изображения и ссылки предназначены только для иллюстрации, а не для рекламы товаров или источников.


1. Купить кабель оптом. Лучшее предложение, вероятно, онлайн-поставщик.
2. Я бы предложил каналы. Вы можете получить трассу примерно за 4 доллара за л.с. Это должно быть легко установить с помощью клея, или вы, вероятно, можете найти некоторые с кожурой и липкой подложкой. Если вы арендуете, вы должны иметь возможность снять его и отнести в другое место, или, если вы хорошо поработали, арендодателю может быть все равно, что вы его оставите.

Вам нужны пластиковые анкеры, вы можете увидеть их здесь. Вы можете купить шурупы для раствора, которые поставляются с пластиковыми анкерами. Просто просверлите отверстие в бетоне с помощью сверла по бетону, а затем приклейте пластиковый анкер в отверстие, затем просверлите винт в пластиковом анкере. Вы можете получить их с кабельными скобами.

https://www.homedepot.com/p/10-12-x-1-1-4-in-Blue-Ribbed-Plastic-Anchor-75-Piece-804092/204273427

Вот лучший пример пара: https://www.homedepot.com/p/4-6-x-7-8-in-Yellow-Ribbed-Plastic-Anchor-with-Pan-Head-Combo-Drive-Screw-50-Pieces-804122/ 204273419

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

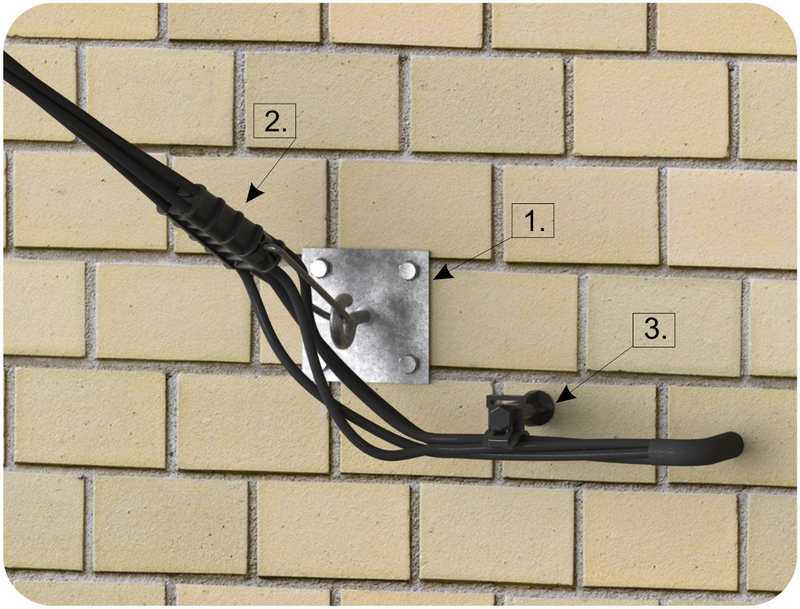

Как закрепить провод на стене

Рост количества потребителей в жилых домах, а также в зданиях общественного назначения диктует необходимость замены проводов при увеличении энергопотребления и прокладки новых внутренних электросетей.

До недавнего времени считалось, что максимальное потребление электроэнергии на одну семью может быть ограничено автоматом на 6 А или 10 А. Прошло совсем немного времени, и появилась целая линейка новых бытовых приборов, которые требовали установки пределов тока в 16 А или 25 А. Сегодня во многих жилых домах установлены наружные электросчетчики, там установлены автоматы на 40 и 63 А.

Увеличение количества потребителей также требует обновления электропроводки, а также прокладки новых проводов внутри помещений. Электроприборы расположены в разных комнатах, и к ним нужно провести энергию, организовав крепление провода к стене.

Принято разделять два вида прокладки электросети внутри здания:

• скрытая проводка создается внутри стены или под слоем штукатурки;
Открытая проводка
• предусматривает наличие на стене провода, закрепленного разными способами.

Содержимое

• Создание скрытой электропроводки
  • Скрытая проводка в кирпичной стене
  • Скрытая проводка в железобетонных панелях
  • Скрытая проводка в монолитной стене
Создание открытого жгута проводов

Создание скрытой электропроводки

Сам термин подразумевает размещение электрических проводов внутри стены. Их скрывают по-разному. При этом многое зависит и от типа стены, и от того, как она создается. Стены жилого дома составляют:

• кирпич, здесь разные варианты: полнотелая кладка, пустотелая кладка, комбинированная или многослойная;
• из железобетонных панелей;
• деревянный из бревна или бруса;
сип панели
• ;
• монолитный бетон;
• каркасно-щитовые конструкции.

В каждом конкретном случае необходимо решать вопросы крепежа для электропроводки с учетом особенностей стены.

Скрытая проводка в кирпичной стене

При креплении провода к кирпичной стене необходимо решить следующие задачи:

• отшлифовать канавку, в которой будет проходить электрический кабель
• прикрепить внутрь кабель, распределив его по проекту;
№
• скрыть канавку с помощью быстросхватывающихся растворов.

При наличии перфоратора с соответствующим рабочим органом вопрос продольной резки решается просто.

1. На стене начерчены линии, по которым нужно сформировать канавку (канал или паз в стене).
2. Вибрационное воздействие лопасти перфоратора – разрушение кирпичей в нужных местах.
3. С помощью угловой шлифовальной машины (болгарки) с диском для резки камня участок паза дорабатывается до нужного размера.

Совет №1. При чипировании необходимо использовать средства индивидуальной защиты: респиратор и очки (защитная прозрачная маска).

Совет № 2. Периодическое увлажнение воздуха в рабочей зоне способствует более быстрому оседанию пыли.

Важным вопросом является крепление кабеля. Вот варианты:

• несменные тросы — фиксируются хомутами или специальными металлическими скобами. Некоторые специалисты поступают еще проще, забивая внутрь канала небольшие гвозди, а провода крепят к стене кабельной стяжкой. Можно просто зафиксировать положение кабеля проволокой;
• заменяемые кабели прокладываются внутри кабельных каналов. В них используются гладкие пластиковые трубы или гофрированные трубопроводы. Фиксация труб в канавках производится клипсами или скобами.

Важно! Сменные кабели предпочтительнее крепить к стене, их можно заменить, не повреждая стены.

Если строится новый дом, то можно предусмотреть прокладку пластиковых труб для скрытой электропроводки на этапе строительства. Особенно удобно прокладывать кабельные каналы между слоями кладки или в пустотах колодезной кладки, заполненных изоляция. Для того чтобы в дальнейшем легко тянуть кабель, внутрь пластиковых труб натягивают мягкую стальную проволоку диаметром 2…3 мм. Позже, на этапе крепления проводов к стенам, их прикрепляют к проводу и протягивают к распределителям, розеткам, осветительным приборам и выключателям.

Совет №3. При необходимости прокладки кабеля через стену целесообразно использовать вспомогательную металлическую или пластиковую трубу подходящего диаметра. Это обеспечивает защиту проводов от механических повреждений при отделочных работах.

Пример монтажа электропроводки в кирпичном доме показан в этом видео:

Скрытая проводка в железобетонных панелях

На предприятиях, где производятся железобетонные стеновые панели, в обязательном порядке организовано производство панелей с проложенными внутри кабель-каналами в виде гофрированных труб. Они дороже обычных панелей, но часть удорожания на этапе строительства компенсируется удобством скрытой проводки в стене. Для крепления проводов не нужно долбить стены, достаточно закрепиться на проводах, а затем протянуть провода в нужном направлении.

Совет №4. Иногда возникает необходимость протолкнуть мягкий провод через кабельный канал, если его там нет или провода перегорели. В этом случае используйте трос диаметром 3 мм. Его конец запаивается, чтобы он не «морщился». Затем его проталкивают в трубку диаметром 6…10 мм и направляют в кабельный канал. Затем нажмите во время прокрутки. Так можно протянуть до 3-4 м кабеля, а потом к нему прикрепить провода и проложить электросеть.

Скрытая проводка в монолитной стене

Монолитные стены из легкого бетона – один из способов быстрого возведения зданий. Особенностью монолитных конструкций является использование несъемной опалубки и регулярное армирование будущей стены. На этапе строительства грамотные застройщики используют пластиковые трубы, которые устанавливаются до заливки. Здесь удобно использовать специальную фурнитуру: отводы и тройники, — для вывода кабелей в нужных местах на стене. Укладывается провод, а концы с обеих сторон обматываются изолентой разных цветов. Ориентируясь по цвету, легко проложить определенные провода до нужного потребителя.

Если кабель-каналы не проложены, каналы пропиливаются в несъемной опалубке. Кабель укладывается в образовавшуюся канавку, фиксируется кабельной стяжкой или металлической скобой и канавка заделывается алебастровым раствором. Это несколько нарушает структуру стены.

Совет №5. Для восстановления структуры поверхности стены, поэтому перед чистовой отделкой в ​​пазы наклеивают армирующие сетки.

В деревянных, каркасно-щитовых и домах из сип-панелей скрытую проводку обычно не делают. Здесь лучше организовать открытую прокладку кабелей, чтобы в дальнейшем безопасно эксплуатировать здание.

Создать открытый жгут проводов

Открытая проводка выполняется скрученными в пучок проводами. Для фиксации провода на стене устанавливают керамические изоляторы, а затем прикрепляют скрутку, надев их поверх изолятора. В настоящее время винтажный стиль стал одним из модных направлений, поэтому метод, реализованный на заре появления лампочки Ильича, вновь используется в строительной практике.

Настоящая открытая проводка скрыта в кабельных каналах. Промышленностью освоено несколько типоразмеров пластиковых воздуховодов, представляющих собой длинный короб. Внутри можно проложить один или несколько кабелей. Кабельный канал закрывается сверху защелкивающейся крышкой.

Для прокладки кабель-канала последовательно выполняются несколько операций.

1. По проекту на стене нарисовано направление канала.
2. Снимите крышку с канала.
3. С помощью саморезов кабель-канал крепится к стене. Расстояние между саморезами рекомендуется не более 60 см по горизонтали и до 90 см по вертикали.
4. Соедините каналы вместе. При необходимости прорежьте отверстия в стенах строительным ножом. К ним присоединяются необходимые каналы.
5. Провод прокладывается внутри, крепится стяжкой так, чтобы располагался компактно и не выходил за пределы.
6. Закройте крышки. Они пытаются скорректировать сустав так, чтобы сделать его менее заметным.
7. На концах каналов устанавливаются распределительные коробки или арматура (выключатели или розетки).

Совет № 6. Чтобы кабельный канал выглядел монолитным, сместите места стыка крышек и самих каналов.

Особенности разводки в кабель-каналах описаны в этом видео:

Открытая электропроводка в служебных помещениях может выполняться без кабельных каналов. Провода прокладываются по кронштейнам, которые после крепления на стене или потолке притягиваются к поверхности. Конечно, такое крепление не эстетично, но надежно фиксирует кабель в нужном месте.

Совет № 7. При отсутствии покупных продуктов скобы иногда вырезают из пластиковых бутылок или металлических банок из-под напитков. Эти скобы достаточно прочны, чтобы удерживать провода на месте.

Скрыть проводку в доме можно с помощью пластиковых плинтусов. Имеют полость, закрытую крышкой. Основное назначение – крепление плинтуса к стене. Дополнительная цель — прикрепить провод и проложить его в нужном месте.

Плинтусы с большими каналами можно найти на строительных рынках. В них прокладывают жгуты проводов, распределяя их внутри помещения.
