8 вариантов отделки стен остеклённой неотапливаемой лоджии
1. Флизелиновые обоиПрактика показывает, что клеи для тяжёлых обоев не выдерживают «полууличные» условия эксплуатации. Сами обои, особенно насыщенных тонов (за исключением изделий повышенной светостойкости), выгорают на солнце. К тому же в тесном узком помещении они довольно быстро повреждаются. Это далеко не лучший вариант отделки для неотапливаемой лоджии.
Флизелиновые обои надёжно держатся на поверхностях лишь при отсутствии резких перепадов влажности и температуры, то есть в отапливаемом помещении. Фото: Окна Сервис
2. Натуральные обоиИзделия из тростника, джута и других растительных волокон загрязняются и накапливают пыль. Они непригодны для отделки лоджии, особенно выходящей на оживлённую улицу, площадь и т. п. А вот бамбуковые и пробковые обои (и пробковая плитка), неклеееные на полиуретановый паркетный клей — вариант подходящий, хотя и довольно дорогой.
Бамбуковые обои с вертикальным расположением стеблей напомнят о тропических странах и помогут превратить лоджию в подобие бунгало. Фото: АРС-Балкон
3. КраскаСтены лоджии следует красить моющейся краской. Недостаток краски в том, что она требует идеального выравнивания базовой поверхности — стену нужно оштукатурить или обшить гипсокартоном, а затем зашпаклевать. Заметим, что для лоджии лучше выбрать цементную штукатурку и влагостойкий гипсокартон.
Покраска в светлые тона визуально расширяет границы помещения, но такая отделка чаще требует ремонта. Фото: Альфа
Иногда можно прочесть, что отделка лоджии должна обеспечивать дополнительную звукоизоляцию. На практике ни один материал не способен дать ощутимой прибавки к звукоизолирующей способности капитальной стены. Для защиты от шума гораздо важнее смонтировать герметичное остекление с толстыми (6 мм) одинарными стёклами или со стеклопакетами.
Для обшивки стен гипсокартоном потребуется смонтировать каркас из стальных оцинкованных профилей. Фото В. Григорьева
4. Деревянная вагонкаТакая отделка прослужит многие годы, однако потребует монтажа обрешётки (то есть «украдёт» до 8 см от ширины и длины помещения).
Вагонку можно ориентировать как вертикально (традиционный вариант), так и горизонтально (корабельный стиль). Фото: Альфа
Потолок лоджии можно подшить вагонкой, влагостойкими гипсокартонными листами или металлическими (алюминиевыми, стальными) рейками. Натяжное полотно не выдержит мороза.
Разницу между вагонкой из сосны, ели и лиственницы заметить трудно, а вот сортность материала сразу бросается в глаза. В данном случае стены обшиты вагонкой сорта «Экстра», а потолок (частично) — сорта «АВ». Фото В. Григорьева
5. Интерьерная ПВХ-вагонкаНе слишком презентабельно выглядит, накапливает статическое электричество (а значит, и пыль) и легко повреждается — особенно при низкой температуре. Мы не рекомендуем использовать этот материал для отделки лоджии.
Дешевле всего обойдётся обшивка стен белой ПВХ-вагонкой. Фото: Glazer
Главное требование к напольному покрытию — безопасность (сопротивление скольжению). Оптимальные варианты — массивная доска и керамогранитная плитка для влажных помещений.
Пластиковую вагонку крепят к обрешётке строительным степлером. Фото В. Григорьева
6. Декоративная интерьерная штукатуркаОна удобна тем, что может наноситься на грубо выровненную и загрунтованную бетонную стену. Материал достаточно износостоек, но прежде чем использовать его, стоит посоветоваться с опытным дизайнером и мастером-маляром — многие виды штукатурки в небольшом узком помещении перестают «играть» и выглядят довольно уныло. И не всякая штукатурка стойка к ультрафиолету (этот параметр нужно уточнять у производителя).
В принципе, для отделки лоджии можно использовать и фасадную штукатурку с минеральной крошкой. Фото: Уютный Балкон
7. Панели из ламинированных MDFВнешне трудноотличимы от широких деревянных панелей, но, увы, часто покрыты плёнкой, не рассчитанной на прямое воздействие солнечных лучей. Такие панели выгорают на солнце в течение двух-трёх лет, а порой и быстрее. Материал не следует применять для отделки незатенённой лоджии, особенно выходящей на южную сторону.
Угловые стыки пластиковых и ламинированных панелей приходится закрывать накладками. Фото: Константа

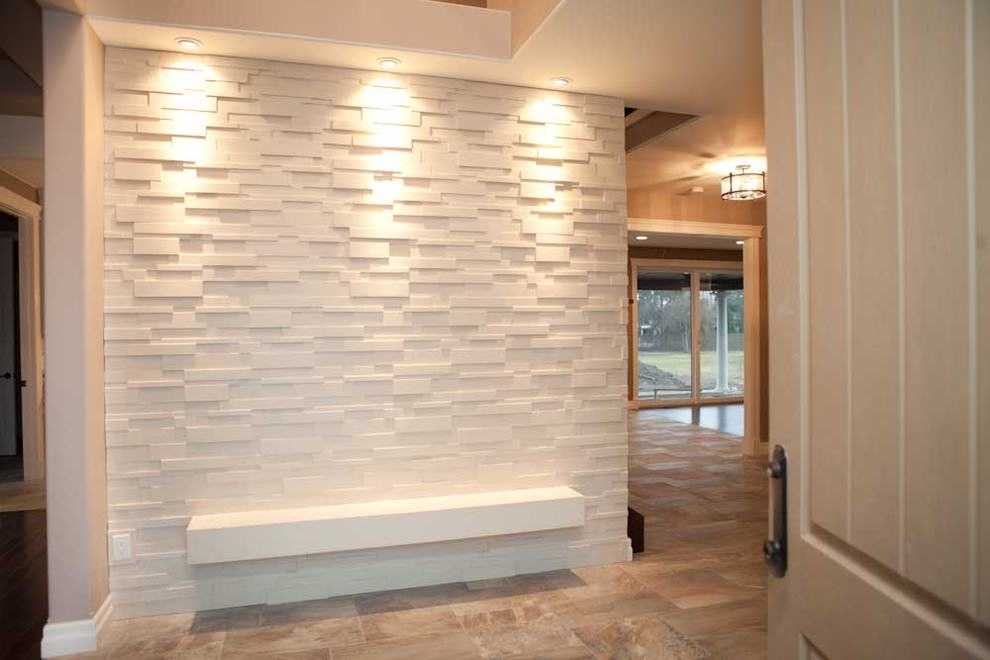

8. Искусственный камень и керамическая плиткаЭто крайне износостойкие и долговечные материалы, но дорогие, тактильно холодные и требующие профессионального подхода к дизайну помещения.
Современная плитка из лёгкого бетона почти неотличима от натурального пилёного камня. Фото: Альтаир Строй
Лоджию также можно отделать и натуральным камнем (песчаником-плитняком). На ощупь он теплее плитки, но сложнее в уходе, к тому же иногда трескается и расслаивается.
Чем отделать стены на даче внутри, если дом не отапливается
В создании уютной атмосферы загородного дома значительную роль играет отделка стен на даче. В качестве финишной декоративной отделки можно использовать материалы различной стоимости.
В случае, когда работы будут проводиться в доме сезонного использования, в котором отсутствует постоянное отопление, предпочтение отдается бюджетным вариантам.
При покупке материала отделки важно понимать, может ли он использоваться в условиях повышенной влажности, которые неизбежны в неотапливаемых помещениях.
Содержание
Критерии выбора материала
Выбирайте тот материал, который легко устанавливается и ремонтируетсяКроме наличия или отсутствия системы отопления, при выборе декоративной отделки необходимо учитывать материал основы стен. В качестве наиболее подходящих решений отделки загородного дома при сезонном использовании рекомендованы:
Основа стены | Вариант отделки | Нюансы |
---|---|---|
Кирпич | Мокрая штукатурка | В неотапливаемом помещении на кирпичной стене будет собираться конденсат, поэтому рекомендуется использовать влагостойкие материалы. |
Газобетон | Гипсовая штукатурка, ГКЛ, вагонка | В центральных и северных широтах под штукатурку стоит монтировать слой теплоизоляции. |
Пенобетон | Паронепроницаемые материалы, например, масляная краска | Пеноблоки обладают высоким уровнем гидроскопичности, поэтому лучше обработать стены грунтовкой глубокого проникновения в несколько слоев. |
Каркасное строение | ОСП | Листы усилят прочность каркаса и улучшат гидро- и теплоизоляцию. Для финишной отделки подойдут обои или краска. |
Клееный деревянный брус | ГКЛ, стеновые панели | Деревянные дома позволяют не отделывать стены внутри здания. Отделка применяется для улучшения тепло- и звукоизоляции. |
Оцилиндрованный брус | Лак, воск | Не требует какой-либо отделки. |
Прежде чем отделать стены на даче, следует продумать будущее интерьерное решение.
Увлекающимся и динамичным людям лучше выбрать способ отделки, позволяющий легко изменить финишный слой. Для таких владельцев правильнее будет выбрать в качестве внутренней отделки стен на даче штукатурку или листы ГКЛ. Для многолетнего варианта лучше подобрать отделку неяркой фактуры и цветности.
Подготовка
Отделку начинают с комнат верхнего этажаОтделка является финальным этапом в ремонте, поэтому выполняется после проведения всех работ по прокладке инженерных и сантехнических коммуникаций. Принимая решение о покупке материала, следует помнить о специфике неотапливаемых помещений.
Если планируется посещать дом в зимний период, то сырье следует подбирать устойчивое к возможным резким перепадам температур. Стоит также продумать, чем утеплить стены изнутри.
Любая отделка начинается с дальней комнаты верхнего этажа и производится по направлению к выходу. Если ведутся работы с высокой степенью маркости: оштукатуривание, покраска, побелка, то уже обработанные поверхности следует защитить полиэтиленовой пленкой.
Необходимые материалы следует просчитать и закупить заранее, а также подготовить рабочий инструмент.
Отделка натуральным материалом
Любой отделочный материал должен отлежаться при комнатной температуреСуществует немало вариантов отделки кирпичных или стен из пеноблоков, деревянного дома изнутри. Современные технологичные отделочные материалы предлагают различные варианты обшивки, например, древесные обои, которые изготавливают из натуральной древесины. Они наносятся на стены дачи внутри помещений при помощи специального клеевого раствора. Основным и весьма существенным недостатком является их стоимость.
Менее затратным будет способ отделки внутренних стен дома материалом блок – хауса. Перед монтажом плит следует дать ему отлежаться в помещении при комнатной температуре в течение 48 часов. Материал монтируется на ровные стены, на предварительно набитые брусья деревянного каркаса.
Недорогим материалом отделки станет ДВПЭлементы прикручивают к направляющим саморезами через основание шипа, которым оснащены все доски. Между собой элементы соединяются по системе паз – шип. Для придания дополнительного внешнего лоска по завершении работ поверхность можно покрыть лаком, воском или морилкой.
Древесину предварительно необходимо обработать антисептическими и противопожарными составами.
Бюджетное решение
Принимая решение, чем обшить стены на даче, следует изучить возможности различных материалов:
Материал | Характеристика | Специфика применения |
---|---|---|
ГКЛ | Слабая паропроницаемость, низкий коэффициент прочность на излом, боится влаги. | Не подходит для неотапливаемых дачных домов. |
ГВЛ | Прочные, влагостойкие, гибкие, в состав входят армирующие волокна. | Не боится влаги и перепадов температур. |
МДФ | Низкая пластичность, гидроскопичность, экологичность, устойчивость формы. | Не используется в помещениях с высоким уровнем пожароопасности. |
Фанера | Гибкий, гидроскопичный и прочный. | При должной обработке почти не имеет ограничений. |
Решая, чем отделать стены на даче внутри, если загородный дом не отапливается, отдавайте предпочтение влагостойким материалам: ламинат, гипсокартон, пластик, пеноплекс.
Листы выбираются влагостойкие ГВЛ, от ГКЛ они отличаются цветом.
Ламинат и пластик монтируются по технологии, схожей с установкой вагонки.
Специалисты не советуют клеить обои в неотапливаемых помещениях. Если есть желание сделать интерьер цветным и ярким, лучше использовать акриловые краски.
Статьи по теме:
4-1-8: ТРЕБУЕМЫЕ СТАНДАРТЫ ТЕПЛОИЗОЛЯЦИИ:
4-1-8: ТРЕБУЕМЫЕ СТАНДАРТЫ ТЕПЛОИЗОЛЯЦИИ:
A. Намерение:
1. Требования настоящего Кодекса должны регулировать проектирование ограждающих конструкций жилых помещений. оптимальное тепловое сопротивление и минимальная инфильтрация воздуха для эффективного использования энергии независимо от источника этой энергии (см. определение «жилые здания»).
2. Альтернативные материалы — метод конструкции, конструкция или изоляционная система: положения настоящего Кодекса не предназначены для предотвращения использования любого материала, метода конструкции, конструкции или изоляционной системы, не предусмотренных конкретно в настоящем документе, при условии, что такая конструкция , дизайн или изоляционные системы соответствуют целям Кодекса. Настоящий Кодекс также не предназначен для ограничения каких-либо требований безопасности или здоровья.
3. Определение расчетных тепловых свойств строительных компонентов, включая изоляционные материалы, должно основываться на значениях, присвоенных материалам в самой последней публикации Справочника по основам Американского общества отопления, охлаждения и вентиляции. Инженеры по кондиционированию (ASHRAE).
4. Настоящий Кодекс устанавливает критерии для:
a. Новые жилые дома (тип А-1).
b. Пристройки к существующим жилым домам (тип А-1).
B. Освобожденные здания: Здания, которые не отапливаются и не охлаждаются.
C. Применение к существующим зданиям:
1. Дополнительные жилые помещения к существующим жилым зданиям могут быть сделаны без приведения всего здания или конструкции в соответствие. Новое произведение должно соответствовать применимым положениям настоящего Кодекса.
2. Любое изменение использования здания, построенного в соответствии с настоящим Кодексом, не допускается, если такое здание или сооружение не соответствует применимым требованиям настоящего Кодекса, определяемым новым использованием.
D. Определения:
ОБОЛОЧКА ЗДАНИЯ: Элементы здания, ограждающие кондиционируемые помещения, через которые тепловая энергия может передаваться наружу или наружу.
СЛУЖАЩИЙ ПО СТРОИТЕЛЬСТВУ: Должностное лицо, уполномоченное действовать от имени ответственного государственного органа по обеспечению соблюдения настоящего Кодекса.
КОНДИЦИОНИРОВАННАЯ ПЛОЩАДЬ ПОЛА: Горизонтальная проекция той части внутреннего пространства, которая заключена в пределах наружных стен и которая прямо или косвенно кондиционируется энергопотребляющей системой.
ЭНЕРГИЯ: способность выполнять работу; принимая ряд форм, которые могут быть преобразованы из одной в другую, таких как термическая (тепло), механическая (работа), электрическая и химическая; в обычных единицах США, измеряемых в киловатт-часах (кВтч) или британских тепловых единицах (БТЕ).
ЭНЕРГИЯ, НОВАЯ: См. определение Новой Энергии.
ЭНЕРГИЯ, ВОССТАНОВЛЕННАЯ: См. определение восстановленной энергии.
ВНЕШНЯЯ ОБОЛОЧКА: см. определение оболочки здания.
ТОПЛИВО: Вещество, которое может быть использовано для получения тепла или выработки электроэнергии.
УРОВЕНЬ: средний уровень готового грунта в центре стен здания. В случае если стены здания параллельны и находятся в пределах пяти футов (5 футов) от тротуара (тротуаров), уклон должен представлять собой среднюю окончательную отметку такого тротуара (тротуаров) между боковыми линиями участка.
ОБЩАЯ ПЛОЩАДЬ ЭТАЖА: Сумма площадей нескольких этажей здания, включая подвалы, подвалы, антресольные и межэтажные ярусы, а также мансарду с высотой перемычки, измеренная от наружных поверхностей наружных стен или от осевой линии стен, разделяющих здания .
ОБЩАЯ ПЛОЩАДЬ СТЕН: Вертикальная проекция площади наружных стен, ограничивающая внутреннее пространство, обусловленное энергопотребляющей системой; включает в себя непрозрачные стены, окна и двери. Общая площадь наружных стен состоит из всех непрозрачных участков стен, включая стены фундамента выше уровня земли, между перекрытиями пола, периферийными краями полов и областями окон, включая створки, и дверными областями, где такие поверхности подвергаются воздействию наружного воздуха и заключают в себе отапливаемое помещение. или пространство с механическим охлаждением, включая промежуточные зоны между двумя (2) такими помещениями.
ОВиКВ: Отопление, вентиляция и кондиционирование воздуха.
ДОПОЛНЕНИЕ ЖИЛОГО ПОМЕЩЕНИЯ: Любая комната или закрытая площадь пола, используемая или предназначенная для использования в целях проживания людьми, включая, помимо прочего, ванные комнаты, котельные, прачечные и закрытые сообщающиеся коридоры.
ТЕПЛО: Форма энергии, которая передается за счет разницы температур.
ОТОПЛЯЕМОЕ ПОМЕЩЕНИЕ: Помещение внутри здания, обеспеченное системой положительного теплоснабжения.
ИСТОРИЧЕСКИЕ ЗДАНИЯ: Здания, которые были специально определены как исторически значимые государственными или местными органами власти, или внесены в Национальный реестр исторических мест, или которые были признаны подходящими для внесения в список.
ИНФИЛЬТРАЦИЯ: Неконтролируемая утечка внутрь воздуха через трещины и промежутки в любом элементе здания и вокруг окон и дверей здания, вызванная давлением ветра и/или влиянием разницы плотности воздуха внутри и снаружи помещения.
ПЕРВИЧНЫЙ ДОМ: Любое транспортное средство или аналогичная переносная конструкция, используемая или сконструированная таким образом, чтобы ее можно было перемещать по улицам или шоссе общего пользования, и предназначенная для использования в качестве жилой единицы для одного или нескольких лиц, при условии, что любая конструкция в целом на постоянном фундаменте, с постоянно удаленными колесами, дышлом и сцепкой, не может рассматриваться как передвижной дом.
НОВАЯ ЭНЕРГЕТИКА: Энергия, кроме рекуперированной энергии, используемая для отопления или охлаждения.
НЕИСХОДЯЩИЕ ИСТОЧНИКИ ЭНЕРГИИ: источники энергии (за исключением полезных ископаемых), получаемые из поступающего солнечного излучения, включая процессы фотосинтеза; от возникающих в связи с этим явлений, включая ветер, волны и приливы, перепады температуры озера или пруда; и энергия, полученная из внутреннего тепла земли, включая ночной теплообмен.
НЕПРОЗРАЧНЫЕ ЗОНЫ: Все открытые участки ограждающих конструкций, окружающие кондиционируемое пространство, за исключением проемов для окон, световых люков, дверей и инженерных систем здания.
R: Тепловое сопротивление материала —
материала или здания (R-1).
секция конверта. u
ВОССТАНОВЛЕННАЯ ЭНЕРГИЯ: Используемая энергия, которая в противном случае была бы потрачена впустую из энергетической системы.
ПОВТОРНЫЙ НАГРЕВ: Подача явного тепла к приточному воздуху, который ранее был охлажден ниже температуры кондиционируемого помещения либо механическим охлаждением, либо подачей наружного воздуха для обеспечения охлаждения.
СБРОС: Автоматическая или ручная регулировка уставки контрольного прибора на большее или меньшее значение для экономии энергии.
ЖИЛОЕ ЗДАНИЕ ТИПА A-1: Все жилые единицы, включая многоквартирные дома, высотой не более тридцати пяти футов (35 футов). Мобильные дома исключены из этого определения.
КРЫША В СБОРЕ: A. Крыша в сборе должна рассматриваться как все компоненты оболочки крыши/потолка, через которые проходит тепло, тем самым создавая теплопотери или приток тепла через здание, если такая сборка подвергается воздействию наружного воздуха и заключает в себе обогреваемый или помещение с механическим охлаждением.
B. Общая площадь крыши в сборе состоит из общей внутренней поверхности такой конструкции, включая световые люки, открытые для обогреваемого или механически охлаждаемого помещения.
C. При использовании потолочных камер с рециркуляцией воздуха сборка крыши/потолка должна:
1. Для целей теплопередачи не включать собственно потолок или пространство камерной камеры как часть сборки и,
2. Для полной площади, основываться на внутренней поверхности верхней поверхности камеры.
СИСТЕМЫ ОБСЛУЖИВАНИЯ: Все энергопотребляющие системы в здании, которые используются для предоставления услуг жильцам или процессам, размещенным в нем, включая, помимо прочего, ОВКВ, нагрев технической воды, освещение, транспортировку, приготовление пищи или приготовление пищи, стирку и т.п. функции.
ПОДОГРЕВ ТЕХНИЧЕСКОЙ ВОДЫ: Поставка горячей воды для бытовых или коммерческих целей, кроме отопления для комфортных условий.
ПОТРЕБНОСТЬ В НАГРЕВАТЕ ТЕХНИЧЕСКОЙ ВОДЫ: Максимальный расчетный показатель отбора энергии из системы нагрева технической воды в установленный период времени (обычно час в день).
ИСТОЧНИК СОЛНЕЧНОЙ ЭНЕРГИИ: Источник тепловой, химической или электрической энергии, полученный непосредственно в результате преобразования падающего солнечного излучения.
ТЕПЛОПРОПУСКАНИЕ (U): Общий коэффициент теплопередачи (воздух-воздух), выраженный в единицах БТЕ в час на квадратный фут на градус Фаренгейта. Это временная скорость теплового потока. Значение U применяется к комбинациям различных материалов, используемых последовательно вдоль пути теплового потока, отдельных материалов, которые составляют секцию здания, полые воздушные пространства и поверхностные воздушные пленки с обеих сторон строительного элемента (U-1/R).
ТЕПЛОПРОПУСКАНИЕ (Uo): Общая (средневзвешенная) теплопередача общей площади наружной оболочки здания, выраженная в единицах БТЕ в час на квадратный фут площади пола на градус Фаренгейта.
ТЕРМОСТАТ: Прибор, который измеряет изменения температуры и управляет оборудованием для поддержания заданной температуры.
E. Планы и спецификации: Планы и спецификации должны быть представлены с каждой заявкой на получение разрешения на строительство.
1. В планах и спецификациях должны быть достаточно подробно показаны все соответствующие данные и характеристики здания, включая критерии проектирования, материалы компонентов внешней и внутренней оболочки, значения R элементов оболочки и значения R изоляционных материалов для указания соответствие требованиям настоящего Кодекса.
2. Здания, спроектированные со значением общего коэффициента теплопередачи (Uo), равным или меньшим значения, вытекающего из требований R-значения, представленных в настоящем документе, считаются соответствующими требованиям Кодекса.
F. Классификация зданий для целей настоящего Кодекса: То же, что и определение жилого дома (Тип A-1). Все жилые единицы, включая многоквартирные дома, высотой не более тридцати пяти футов (35 футов).
G. Проектирование здания в соответствии с допустимой практикой Для жилых зданий (тип A-1): требования, содержащиеся в этом разделе, применимы только к зданиям типа A-1. Такие здания, построенные в соответствии с настоящим разделом, считаются соответствующими настоящему Кодексу.
1. Непрозрачные блоки наружных стен. Непрозрачные блоки наружных стен должны иметь комбинированное минимальное значение R, равное девятнадцати (19), за исключением случаев, когда общая теплопередача общей площади внешней оболочки здания спроектирована и изготовлена таким образом, чтобы общий коэффициент пропускания (U9) равно или меньше значения, вытекающего из других обязательных требований к значениям R настоящего Кодекса. (См. подраздел E2 данного Раздела)
2. Стены:
a. Оболочка наружной стены может быть выбрана из типов, показанных в подразделе J Таблицы № 1 настоящего Раздела, но не ограничиваясь ими. В зависимости от вида изоляции, значения R этой изоляции и типа остекления максимально допустимый процент наружной стены, подлежащей остеклению, определяется по таблице остекления в подразделе J таблицы № 2 настоящего раздела.
б. Площадь наружной стены рассчитывается с использованием:
(1) Горизонтальное расстояние по периметру наружной стены, отделяющей отапливаемые помещения от неотапливаемых.
(2) Вертикальный размер должен быть расстоянием от чистового потолка узла крыши/потолка до: или на этом уровне. Неизолированные стены фундамента не включаются в площадь стены.
3. Площадь остекления: Площадь остекления должна:
a. Рассчитывается в районе финишного отверстия.
b. Включите все наружные двери.
c.
(1) Остекление двойное или тройное и
(2) Остекление защищено от проникновения летнего солнца с помощью непрозрачной верхней части, выступающей минимум на тридцать дюймов (30 дюймов) включая водосточные желоба или одну треть (1/3) расстояния от потолка до подоконника, в зависимости от того, что больше, или предусмотрено другое соответствующее затенение (юг определяется как попадание в конус, ограниченный +30 градусами от истинного солнечного юга) 9.0003
4. Крыша/потолок. Общая минимальная стоимость сборки крыши/потолка должна составлять R-30, за исключением случаев, предусмотренных подразделом E2 настоящего раздела. См. типовые конструкции крыши/потолка, подраздел J3, таблица № 3 данного раздела.
5. Полы над неотапливаемыми помещениями: Узлы перекрытий должны быть изолированы минимум R-19, за исключением случаев, предусмотренных подразделом E2 настоящего Раздела.
6. Фундаментные стены: Фундаментные стены в отапливаемых подвальных помещениях должны иметь изоляцию не менее R-10 от нижней стороны пола до двух футов (2 футов) ниже уровня земли (см. определение «уровня») либо снаружи, либо внутри помещения. стены фундамента, за исключением случаев, предусмотренных пунктом Е2 настоящего Раздела.
7. Плита на первом этаже: плита на первом этаже должна быть теплоизолирована на расстоянии двух футов (2 фута) от края плиты и вниз от верхней части плиты до нижней части плиты или двух футов ( 2′) от верхней части плиты до глубины двух футов (2′) ниже уровня земли по ее периметру с проверенной и принятой теплоизоляцией, имеющей общее значение R десять (10) или выше.
8. Утечка воздуха: все отверстия или проходы должны быть загерметизированы, загерметизированы или загерметизированы, включая наружные стыки вокруг окон и дверных рам; проемы между стенами и фундаментом, между стенами и крышей/потолком и между стеновыми панелями; проемы при проходах инженерных сетей через стены, полы и двери; и все другие подобные отверстия.
9. Наружные двери и окна. Все наружные двери и окна должны быть сконструированы таким образом, чтобы свести к минимуму утечку воздуха в ограждающие конструкции здания или из них.
10. Фундаменты: Фундаменты должны иметь уплотнительную прокладку между плитой порога и опорной стеной фундамента.
11. Алюминиевые окна: Все алюминиевые окна должны иметь термический разрыв между внутренней и внешней стенами.
H. Подогрев технической воды для зданий типа A-1:
1. Теплоэффективный метод: горячая вода для бытовых нужд, санитарных нужд и плавательных бассейнов должна производиться и доставляться способом, способствующим экономии тепловой энергии.
2. Обертка трубы: рекомендуется устанавливать трубы горячей воды с помощью имеющейся в продаже обертки.
3. Регуляторы температуры:
a. Автоматический: Системы нагрева технической воды должны быть оборудованы автоматическими регуляторами температуры.
b. Выключение: Должен быть предусмотрен отдельный выключатель, позволяющий отключать энергию, подаваемую в электрические системы нагрева технической воды. Должен быть предусмотрен отдельный клапан, позволяющий отключать энергию, подаваемую на основную(ие) горелку(и) всех других типов систем нагрева технической воды.
I. Строительное механическое оборудование и средства управления для жилых зданий (тип А-1):
1. Все устройства ОВиК, компоненты и их элементы должны соответствовать требованиям настоящего Раздела.
2. Оборудование для отопления, работающее на сжигании топлива. Все отопительное оборудование, работающее на газе и жидком топливе, должно иметь минимальную эффективность сгорания в семьдесят пять процентов (75%) при максимальной номинальной мощности. Эффективность сгорания определяется как сто процентов (100 %) за вычетом потерь в дымовых трубах в процентах от подведенного тепла. Потери стека:
а. Потери из-за явного тепла в сухих дымовых газах.
b. Потери из-за неполного сгорания.
c. Потери за счет явного и скрытого тепла во влаге, образующейся при сгорании водорода в дымовых газах.
3. Контроль:
a. Температура: Каждая система HVAC должна быть снабжена как минимум одним термостатом для регулирования температуры. Рекомендуется, чтобы каждый термостат был установлен следующим образом:
(1) При использовании для управления нагревом максимальная температура составляет семьдесят два градуса по Фаренгейту (72°F).
(2) При использовании для управления охлаждением минимальная температура должна составлять семьдесят шесть градусов по Фаренгейту (76°F).
4. Термостаты: для каждой отдельной системы ОВКВ и/или для каждой жилой единицы должен быть предусмотрен как минимум один термостат для регулирования температуры помещения.
5. Изоляция воздуховодов: Все воздуховоды, камеры и кожухи, не установленные в отапливаемых помещениях, должны иметь теплоизоляцию не ниже R-6, а все поперечные стыки должны быть герметизированы лентой или мастикой.
6. Заслонки: рекомендуется, чтобы камины имели работающие заслонки и использовали наружный воздух для горения. (Заказ 80-118; Кодекс 1998 г.)
Строительные инструкции | Часть L 2022 | Приложение A
Общее
A1.1 Общие указания по расчету коэффициента теплопередачи содержатся в Отчете BR 443 «Соглашения по расчету коэффициента теплопередачи» 2006 г. Для строительных элементов и компонентов в целом метод расчета U-значений указано в И.С. ЕН ИСО 6946:2017. U-значения компонентов, связанных с передачей тепла в землю, например. цокольные этажи с межэтажными пустотами или без них, стены подвалов, рассчитываются по методике, указанной в И.С. ЕН ИСО 13370:2017. Следует использовать теплопроводность почвы 2,0 Вт/мК, если не подтверждено иное. Значения U для окон, дверей и ставней могут быть рассчитаны с использованием I.S. EN ISO 10077-1:2017 или I.S. ЕН ИСО 10077-2:2017. Значения U для навесных стен следует рассчитывать с использованием I.
S. EN ISO 12631:2017 или испытано в соответствии с I.S. ЕН ИСО 12567-1:2010. Информация о значениях U и рекомендации по процедурам расчета, содержащиеся в 8-м издании Руководства CIBSE Раздел A3: Тепловые свойства строительных конструкций, основаны на этих стандартах и могут использоваться для демонстрации соответствия этой части.Метод оценки коэффициента теплопередачи легких конструкций со стальным каркасом приведен в сборнике 465 «Значения коэффициента теплопередачи для легких стальных конструкций», опубликованном BRE. Руководство по расчету значений U для различных форм металлоконструкций можно найти в Техническом документе № 14 «Руководство по проектированию металлической кровли и облицовки в соответствии с утвержденным документом L2: 2001», опубликованном MCRMA, Technical Информационный лист № 312, «Металлическая облицовка: расчет коэффициента теплопередачи для оценки тепловых характеристик встроенных металлических систем облицовки крыш и стен с использованием рельсовых и кронштейнных распорок», опубликованный SCI и IP 10/02 «Металлическая облицовка: оценка тепловых характеристик построенных подъемные системы, в которых используются распорки «Z», опубликованные BRE.
Доступны пакеты программного обеспечения для расчета коэффициента теплопередачи в соответствии с указанными выше стандартами.
A1.2 Значения U, полученные расчетным путем, должны быть округлены до двух значащих цифр, и должна быть предоставлена соответствующая информация о входных данных. При расчете коэффициента теплопередачи необходимо учитывать влияние деревянных балок, несущего и другого каркаса, строительного раствора, оконных рам и других небольших участков, где возникают тепловые мосты. Точно так же необходимо учитывать влияние небольших площадей, где уровень изоляции значительно снижен по сравнению с общим уровнем для рассматриваемого компонента или элемента конструкции. Тем не менее, тепловыми мостиками можно пренебречь, если общее тепловое сопротивление не превышает сопротивление в области мостиков более чем на 0,1 м2К/Вт. Например, при расчетах кирпичной кладки или бетонных блоков, где плотность кирпича или блочного материала превышает 1500 кг/м3, нет необходимости принимать во внимание обычные растворные швы. Вентиляционное отверстие в стене или крыше (кроме оконных, световых или дверных проемов) может рассматриваться как имеющее такое же значение коэффициента теплопередачи, что и элемент, в котором оно расположено.
А1.3 Примеры применения метода расчета, указанного в И.С. EN 6946: 2017 приведены ниже. Пример расчета U-значений первого этажа с использованием I.S. Также приведен EN ISO 13370:2017.
A1.4 Теплопроводность обычных строительных материалов приведена в таблице A1. По большей части они взяты из книги И.С. EN ISO 10456:2007 или CIBSE Guide A, Приложение 3.A7. В этих документах также приведены значения для обычных изоляционных материалов. См. параграф 0.3.3 относительно применения этих таблиц.
Таблица HL8 – Теплопроводность некоторых обычных строительных материалов – Выдержка из TGD L
Простая конструкция без теплового моста
A2.1 ) с использованием I. S.EN ISO 6946:2017 рассчитывается термическое сопротивление каждого компонента, и эти термические сопротивления вместе с поверхностным сопротивлением, если это необходимо, затем объединяются для получения общего теплового сопротивления и коэффициента теплопередачи. Результат корректируется с учетом механических креплений (например, настенных стяжек) или воздушных зазоров, если это необходимо. Для элемента, состоящего из однородных слоев без тепловых мостов, общее сопротивление представляет собой просто сумму индивидуальных тепловых сопротивлений и поверхностных сопротивлений. ЯВЛЯЕТСЯ. EN 6946:2017 предусматривает поправки к рассчитанному значению U. В случае примера А1 (см. схему А1) могут применяться поправки на воздушные зазоры в изоляционном слое и на механические крепления. Однако, если общая коррекция составляет менее 3 % от расчетного значения, коррекцию можно не принимать во внимание.
В этом случае поправки на воздушные зазоры не применяются, так как предполагается, что изоляционные плиты соответствуют стандартам размеров, установленным в I. S. ENISO 6946:2017 и что они установлены без зазоров более 5 мм. Конструкция предполагает использование стеновых стяжек, которые полностью проникают сквозь слой утеплителя.
Применяется потенциальный поправочный коэффициент, который при использовании анкеров из нержавеющей стали диаметром 4 мм при 5 анкерах на м2 рассчитывается как 0,006 Вт/м2К. Это равно 3 % расчетного значения U, а скорректированное значение U для этой конструкции будет равно 0,19 Вт/м2К. Следует отметить, что при использовании настенных анкеров из оцинкованной стали применялась бы поправка 0,02 Вт/м2К, а скорректированное значение U для этой конструкции составляло бы 0,20 Вт/м2К.
Пример A1 — Полая каменная стена
Диаграмма HL3 — Пример A1: Стена с полостью каменной кладки — Выдержка из TGD L
Структура со слоями, соединенными мостиками , общее тепловое сопротивление рассчитывается в три шага следующим образом:
а) Верхнее тепловое сопротивление основано на предположении, что тепло проходит через компонент по прямым линиям, перпендикулярным поверхности элемента. Для его расчета идентифицируются все возможные пути теплового потока, для каждого пути сопротивления всех слоев объединяются последовательно, чтобы получить общее сопротивление пути, а затем сопротивления всех путей объединяются параллельно, чтобы получить верхнее сопротивление элемент.
b) Более низкое термическое сопротивление основано на предположении, что все плоскости, параллельные поверхностям компонента, являются изотермическими поверхностями. Чтобы вычислить его, сопротивления всех компонентов каждого слоя с тепловым мостом объединяются параллельно, чтобы получить эффективное сопротивление слоя, а затем сопротивления всех слоев объединяются последовательно, чтобы получить более низкое сопротивление элемента.
c) Общее тепловое сопротивление равно среднему значению верхнего и нижнего сопротивления.
Процентная доля древесины, перекрывающей изоляционный слой в качестве повторяющегося теплового моста, может быть рассчитана, когда известны размер и частота деревянных элементов. В качестве альтернативы можно использовать цифры, приведенные в таблице А2.
Диаграмма A2 Диаграмма HLA4 — Деревянно-каркасная стена — Выдержка из ТГД L
Таблица A2 HL91 — Выдержка из ТГД L — Фракции древесины для мостовых слоев
Термическое сопротивление каждого компонента рассчитывается (или , в случае поверхностных сопротивлений вводится) следующим образом:
Верхнее сопротивле
Путь 2: через внутренние деревянные обрешетки и изоляцию между стойками;
Путь 3: не через внутренние деревянные обрешетки и через деревянные стойки;
Путь 4: не через внутренние деревянные обрешетки, а через изоляцию между деревянными стойками.
Сопротивление каждого из этих путей рассчитывается следующим образом:
Сопротивление по пути 1 [м2К/Вт]:
Сопротивление внешней поверхности 0,040
Наружный кирпичный лист 0,132
Воздушная полость 2 0,180 7 Древесина 2 906 Слой обшивки 0,180 0,742
Изоляция поверх стоек 2,381
Деревянные рейки 0,269
Гипсокартон 0,006
Внутренняя поверхностная сопротивление 0,130
Общая r1 = 3,949
Фракция пути 1: F1 = 0,12 x 0,15 = 1,8 %
Сопротивление по пути 2 [M2K/W]:
. Наружная створка 0,132
Воздушная полость 0,180
Обшивка 0,069
Воздушная полость Low-E 0,440
Изоляция между стойками 2,857
Изоляция над стойками 2,381
Деревянные рейки 0,269
Внутреннее сопротивление 903 Гипсокартон 0,206 0,206
0003
Всего R2 = 6,504
Фракция пути 2: F2 = 0,12 x 0,85 = 10,2 %
Сопротивление по пути 3 [M2K/W]:
Внешнее поверхностное сопротивление 0,040
Внешний лист кирпича 0,132
.
Sheathing Ply 0,069
Демократические шпильки 0,742
Изоляция над шпильками 2,381
полость воздуха 0,180
Группирование 0,006
Внутренняя поверхностная сопротивление 0,130
Total R3 = 3,860
.0003 Сопротивление по пути 4 [M2K/W]: Внешнее поверхностное сопротивление 0,040 * Всего R4 = 6,415 * Доля пути 4: F4 = 0,88 x 0,85 = 74,8 % 0003 Ru = 1 / (F1 / R1 + F2 / R2+ F3 / R3 + F4 / R4) где F1, F2, F3 и F4 — доли площадей путей теплового потока 1, 2, 3 и 4 и R1, R2, R3 и R4 — сопротивления этих дорожек. Верхнее сопротивление Ru = 1 / (0,018 / 3,949 + 0,102 / 6,504 + 0,132 / 3,860 + 0,748 / 6,415) = 5,847 м2К/Вт Нижнее сопротивление который перекрыт деревянными стойками, термическое сопротивление этого перемыкающего слоя, Rb, рассчитывается по формуле: Rb = 1 / (Fins / Rins + Ft / Rt) где Fins и Ft — доли площади изоляции и древесины, а Rins и Rt — их сопротивления. Rb = 1 / (0,85 / 2,857 + 0,15 / 0,742) = 2,001 м2К/Вт Предполагая изотермическую плоскость на каждой стороне слоя эксплуатационных пустот, который перекрывается деревянными рейками, термическое сопротивление этого перекрывающего слоя, Rsc , рассчитывается по формуле: Rsc = 1 / (Fal / Ral + Ftb / Rtb) , где Fal и Ftb — доли площадей воздушной прослойки и деревянных реек, а Ral и Rtb — их сопротивления. Rsc = 1 / (0,88 / 0,18 + 0,12 / 0,269) = 0,187 м2К/Вт Сопротивления всех слоев затем объединяются последовательно, чтобы получить более низкое сопротивление [м2К/Вт]: Сопротивление внешней поверхности 0,040 Общее сопротивление Общее сопротивление Rt определяется по формуле: Rt = (Ru + RL) / 2 = (5,847 + 5,126) / 2 = 5,487 м2К/Вт Значение U является обратной величиной общее сопротивление: Значение U = 1 / 5,487 = 0,18 Вт/м2К (с точностью до 2 знаков после запятой). Существует потенциальная поправка на воздушные зазоры в изоляционном слое. В этом случае поправки на воздушные зазоры не применяются, так как предполагается, что изоляционные плиты установлены на заводе и соответствуют стандартам размеров, изложенным в I.S. ЕН ИСО 6946:2017 и что они установлены без зазоров более 5 мм. Пример A3: Домашняя скатная крыша с изоляцией на уровне потолка (между балками и над ними) Скатная крыша имеет 100 мм минеральной ваты, плотно уложенной между деревянными балками 44 мм х 100 мм, расположенными на расстоянии 600 мм друг от друга (от центра к центру). ) и 150 мм минеральной ваты по лагам. Крыша шиферная или черепичная с войлоком под шифером или черепицей. Потолок выполнен из гипсокартона толщиной 13 мм. Доля площади бруса на уровне потолка принимается равной 9%. Верхнее сопротивление (Ru) Сопротивление через сечение, содержащее оба слоя изоляции [м2К/Вт]: Сопротивление внешней поверхности 0,240 0,040 подкровельное пространство 0,200 Итого = 6,642 Сопротивление через сечение с деревянными балками: Сопротивление внешней поверхности 0,040 Итого = 4,911 Верхнее термическое сопротивление [Ru] получается из: Ru = 1 / (F1 / R1 + F2 / R2) , где F1 и F2 — доли площадей путей теплового потока 1 и 2, а R1 и R2 — сопротивления этих путей. Верхнее сопротивление Ru = 1 / (0,91 / 6,642 + 0,09 / 4,911) = 6,438 м2К/Вт Нижнее сопротивление (RL) стержней, тепловое сопротивление этого перемыкающего слоя, Rb, рассчитывается по формуле: Rb = 1 / (Fins / Rins + Ft / Rt) , где Fins и Ft — доли площади изоляции и древесины, а Rins и Rt являются их сопротивлениями. Rb = 1 / (0,91 / 2,500 + 0,09 / 0,769) = 2,079 м2К/Вт Сопротивления всех слоев затем объединяются последовательно, чтобы получить более низкое сопротивление [м2К/Вт]: Сопротивление внешней поверхности 0,040 Нижнее сопротивление (RL) = 6,221
. Внешний внешний лист. полость 0,180
Гипсокартон 0,006
Сопротивление внутренней поверхности 0,130
Кирпичный внешний лист 0,132
воздушная полость 0,180
Sheathing Ply 0,069
Мостиковой изоляционный слой 2,001
Изоляция над шпильками 2,381
Служба мостиковой поверхности void 0,187
Prasterboard 0,006
Внутренняя поверхность сопротивление поверхности 0,1303
Ниже устойчиво 0,1020 2
902. 0204
Схема HLA5 — Домашняя скатная крыша — Выписка из ТГД L
Сопротивление минеральной ваты над лагами 3,750
Сопротивление минеральной ваты между лагами 2,500
Сопротивление гипсокартона 0,052
Сопротивление внутренней поверхности 0,100
Сопротивление подкровельного пространства 0,200
Сопротивление минеральной ваты над балками 3,750
Сопротивление деревянных балок 7090 Сопротивление внутренней поверхности 509
0,100
Сопротивление подкровельного пространства 0,200
Сопротивление минеральной ваты над лагами 3,750
Сопротивление перекрывающего слоя 2,079
Сопротивление гипсокартона 0,052
Сопротивление внутренней поверхности 0,100
Общее сопротивление Rt определяется по формуле:
Rt = (Ru + RL) / 2 = (6,438 + 6,221) / 2 = 6,329 м2К/Вт
Значение U является обратной величиной полного сопротивления:
Значение U = 1 / 6,329 = 0,16 Вт/м2К (до 2 знаков после запятой).
И.С. EN ISO 6946:2017 не указывает каких-либо возможных исправлений для этой конструкции.
Первые этажи и подвалы
A3.1 Коэффициент теплопередачи неизолированного первого этажа зависит от ряда факторов, включая форму и площадь пола, а также характер почвы под полом. ЯВЛЯЕТСЯ. EN ISO 13370:2017 касается расчета коэффициента теплопередачи первых этажей. Методы указаны для полов непосредственно на земле и для полов с вентилируемыми и невентилируемыми подполами. ЯВЛЯЕТСЯ. EN ISO 13370:2017 также распространяется на тепловые потери через цокольные этажи и стены.
A3.2 В случае двухквартирных или террасных помещений, многоквартирных домов и подобных зданий размеры этажа могут приниматься как размеры отдельных помещений или всего здания. Неотапливаемые помещения за пределами изолирующей ткани, такие как пристроенные веранды или гаражи, следует исключить при расчете размеров пола, но длину периметра пола между отапливаемым зданием и неотапливаемым помещением следует учитывать при определении длины открытого периметра. В тех случаях, когда такие вспомогательные помещения могут стать частью жилой площади жилого помещения, полы должны быть изолированы на том же уровне, что и полы жилых помещений, если только не предусматривается, что при переоборудовании будет предусмотрен новый изолированный пол.
Пример A4: Плита первого этажа – полная теплоизоляция пола
Плита первого этажа состоит из плиты перекрытия из плотного бетона толщиной 150 мм на изоляции толщиной 100 мм.
Схема HLA6 — Бетонная плита первого этажа — Выписка из ТГД L
Изоляция имеет теплопроводность 0,020 Вт/мК. Размеры пола 8750 мм на 7250 мм с тремя открытыми сторонами. Одна сторона 8750 мм упирается в пол соседнего двухквартирного дома.
В соответствии с И.С. EN ISO 13370:2017, следующее выражение дает значение U для хорошо изолированных полов:
Rsi, Rf и Rse — сопротивление внутренней поверхности, сопротивление конструкции пола (включая изоляцию) и сопротивление внешней поверхности соответственно. Стандартные значения Rsi и Rse для полов составляют 0,17 м2K/Вт и 0,04 м2K/Вт соответственно. В стандарте также указано, что тепловое сопротивление плотных бетонных плит и тонких напольных покрытий можно не учитывать при расчетах и что теплопроводность грунта следует принимать равной 2,0 Вт/мК, если не известно или не указано иное.
Без учета термического сопротивления плотной бетонной плиты термическое сопротивление конструкции пола (Rf) равно термическому сопротивлению только изоляции, т.е. 0,1 / 0,020 или 5,00 м2К/Вт. При толщине стены 350 мм это дает:
Кромочная изоляция плиты предназначена для предотвращения теплового моста на краю плиты. ЯВЛЯЕТСЯ. EN ISO 13370:2017 не рассматривает эту краевую изоляцию как вклад в общую изоляцию пола и, следовательно,
уменьшение значения U пола. Однако считается, что краевая изоляция, которая простирается ниже внешнего уровня земли, способствует снижению коэффициента теплопередачи пола, и метод учета этого фактора включен в стандарт
. В качестве краевой изоляции для этой цели могут быть использованы фундаментные стены из теплоизоляционного легкого бетона.
Элементы, примыкающие к неотапливаемым помещениям
A4.1 Как указано в пункте 0.3.5, процедура расчета значений U элементов, примыкающих к неотапливаемым помещениям (ранее называемых полуоткрытыми элементами), следующая. дано в И.С. ЕН ИСО 6946:2017 и И.С. ЕН ИСО 13789:2017.
Следующие формулы могут быть использованы для получения элементарных значений коэффициента теплопередачи (с учетом неотапливаемого помещения) для типичных жилищных ситуаций, независимо от точных размеров неотапливаемого помещения.
Uo = 1 / (1/U-Ru) или U = 1 / (1/Uo+Ru)
Где:
U – значение Uo элемента, примыкающего к неотапливаемому помещению (Вт/м2К), с учетом эффекта неотапливаемого помещения.
Uo – Коэффициент теплопередачи элемента между отапливаемым и неотапливаемым помещениями (Вт/м2К), рассчитанный так, как если бы рядом с элементом не было неотапливаемого пространства.
Ru – Эффективное термическое сопротивление неотапливаемого помещения с учетом всех внешних элементов (м2К/Вт).
Эту процедуру можно использовать, когда точные данные о конструкции, обеспечивающей неотапливаемое помещение, недоступны или не имеют решающего значения.
Ru для типовых неотапливаемых сооружений (включая гаражи, подъезды к квартирам и неотапливаемые зимние сады) приведены в таблицах А3, А4 и А5.
Таблица A5 применяется только в том случае, если солярий в стиле зимнего сада не рассматривается как неотъемлемая часть жилого помещения, т. е. рассматривается как пристройка.
В случае конструкции «комната-в-крыше» с помощью этой процедуры можно рассчитать коэффициент теплопередачи стен конструкции «комната-в-крыше» и потолка помещения ниже пространства, примыкающего к этим стенам. См. диаграмму A5.
В качестве альтернативы Ru можно рассчитать по следующей формуле, подробно описанной в BRE 443, для более точного представления сопротивления через ткань и неотапливаемое пространство, например.
