Заслонка для вентиляции: назначение, виды и настройка

Важную роль в системе вентиляции частного дома или квартиры выполняет заслонка для вентиляции или воздушный клапан. Если вентиляция работает неправильно, некоторые помещения будут получать недостаточный объем свежего воздуха, другие, напротив – его избыток. Кроме того, часть воздушного потока из вентиляционной шахты может проникать обратно в помещение, неся с собой массу неприятных ароматов. Заслонка регулирует поток воздуха вовнутрь и наружу, не допуская обратной тяги.

Содержание статьи

• Назначение вентиляционных заслонок
• Конструктивные особенности
• Виды заслонок для вентиляции
  • Способ установки
  • Назначение
  • Количество лопастей
  • Вид привода
  • Форма и габариты заслонки
  • Плотность закрытой заслонки
• Регулировка и настройка

Назначение вентиляционных заслонок

Особенно характерна такая проблема для кухонных помещений, санузлов и ванных комнат. Здесь не обойтись без особых элементов конструкции – вентиляционных заслонок.

Помимо устранения обратной тяги, заслонка может решить еще ряд сопутствующих проблем:

• Устранит сквозняки.
• Воспрепятствует проникновению из вентиляционной шахты насекомых.
• Уменьшит концентрацию пыли.

Еще одна важная функция вентиляционных заслонок – обеспечение противопожарной защиты, препятствуя распространению открытого огня и продуктов горения по каналам вентиляционной системы.

Конструктивные особенности

Заслонка имеет простейшую конструкцию и в большинстве случаев работает в автономном режиме, не требуя дополнительных настроек.

Принцип действия воздушного клапана можно описать следующим образом. На корпусе устройства, по центру симметрии, установлена подвижная заслонка в виде лопатки или системы лопастей. Расположенные на поворотной оси, они имеют возможность плавной регулировки в ручном или автоматическом режиме. Один конец оси проходит сквозь корпус и оканчивается рукояткой для ручного управления, либо приводом для подключения к электросети.

При необходимости регулировки объемов проходящего воздуха положение лопатки внутри заслонки изменяется (вручную, либо автоматически). Проход сужается или расширяется, соответственно изменяя интенсивность воздушного потока: от беспрепятственного прохождения до полной блокировки воздуховода.

Обратите внимание! Поворачивать лопасть на угол больше 90° не имеет смысла. В этом случае пропускная способность канала начинает уменьшаться.

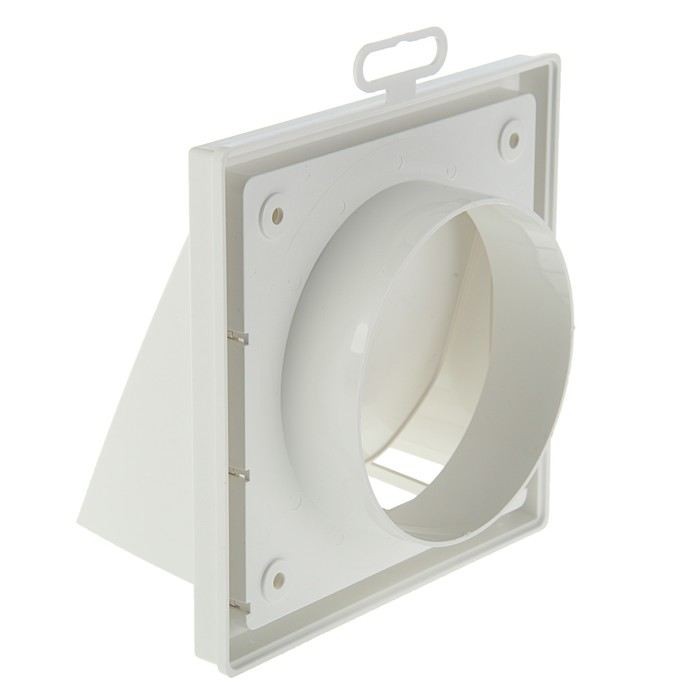

Обратный клапан функционирует еще проще. Во время работы вытяжки, под действием давления потока воздуха, заслонка откидывается, открывая путь воздуху из помещения в вентиляционную шахту. В крайнем закрытом положении лопатка (лопасть) установлена параллельно плоскости сечения вентиляционного канала, в максимальном открытом – перпендикулярно.

Как только вентилятор прекращает работу, давление воздушного потока ослабевает. Под действием силы тяжести или усилия пружины заслонка возвращается в исходное положение, перекрывая вентиляционный канал.

Виды заслонок для вентиляции

Вентиляционные заслонки различаются по принципу действия, назначению, форме, габаритам, способу установки и ряду иных параметров.

Способ установки

Существуют элементы, предназначенные для вертикальной или горизонтальной установки. Ориентация устройства определяется в первую очередь расположением воздуховода. Так, для вертикального вентканала следует использовать горизонтальную заслонку и наоборот. Пренебрежение этим правилом может сделать работу элемента менее эффективной.

Рама устройства может быть накладной, либо встраиваемой в вентканал. Первую удобнее монтировать, зато вторая практически не занимает места, полностью скрытая в воздуховоде.

Назначение

Помимо стандартных клапанов вентиляции, предназначенных для обыкновенных воздуховодов, существует несколько особенных категорий:

Количество лопастей

Стандартная заслонка имеет одну лопатку, повторяющую по форме сечение корпуса устройства. В обратных клапанах часто применяется створка, разделенная осью надвое.

Многолопастная заслонка имеет систему поворотных лопастей наподобие жалюзи, соединенных общей тягой. При приложении усилия, лопасти поворачиваются одновременно.

Вид привода

Здесь различают три основных вида устройств:

• С ручным приводом (механические). Маркируются литерой «Р». Поворотная ось устройства оканчивается рычагом или наконечником особой формы, позволяющим поворачивать лопасть гаечным ключом. Нередко на корпус наносится шкала транспортира, показывающая угол поворота лопатки.
• С электроприводом. Маркируются литерой «Э». На корпусе воздушного клапана имеется сервопривод, который присоединяется к штатной электросети и позволяет регулировать движение лопасти. Чаще применяются в воздуховодах большого сечения и автоматизированных системах.
• С пневмоприводом. Маркировка «П». От электрических моделей отличаются конструкцией привода.

Форма и габариты заслонки

Наибольшее распространение получили заслонки круглой или прямоугольной формы:

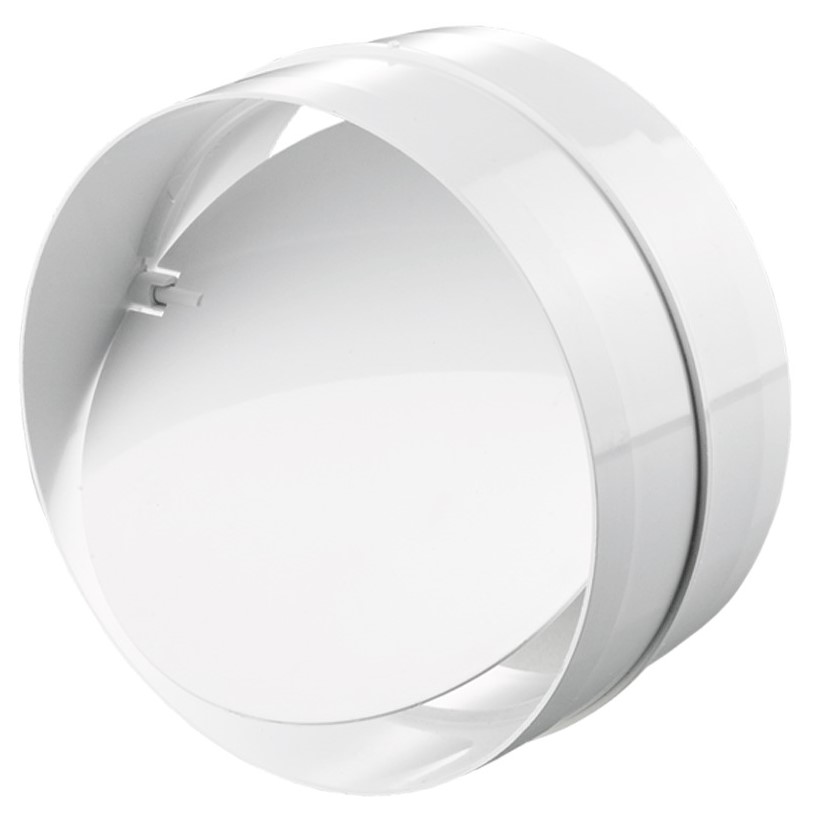

• Круглые клапаны. Устанавливаются в вентканалах круглого сечения. Производятся, как правило, из оцинкованного листового железа толщиной 0,5-1 мм. Габариты элемента варьируются в пределах 25-125 см (дроссельные заслонки – 23,5-123,5 см). Протяженность зависит от сечения и может составлять от 5 до 7 см. ГОСТ допускает эксплуатацию клапанов при температурах от -30 до +400°С.
• Прямоугольные клапаны. Предназначены для воздуховодов прямоугольного сечения. Материал изготовления – листовой алюминий. Клапаны могут закрепляться в вентканалах ниппельным или фланцевым соединением. Сторона изделия составляет от 15 до 100 см. Изделия нестандартных размеров производятся по индивидуальным заказам. Температурный диапазон использования здесь уже: от -30 до +70°С.

Форма заслонки должна совпадать с формой сечения воздуховода и по возможности иметь такие габариты, чтобы элемент сидел в вентиляционном канале плотно и надежно. Для обеспечения герметичности щели можно заделать специальным составом.

Обратите внимание! Удобно приобретать заслонку одновременно с вытяжкой. Это позволит подобрать элементы, наилучшим образом подходящие по габаритам.

Плотность закрытой заслонки

Показывает, какое количество воздуха может пройти в единицу времени через полностью закрытый элемент.

Как правило, параметр обозначается классами и может принимать значения от 0 до 4, где:

• 0 – плотность не требуется.
• 1-3 – регулировочные заслонки с нарастающим показателем плотности.
• 4 – отсекающие заслонки. Считаются самыми плотными, обеспечивают практически полную герметичность.

Регулировка и настройка

Процесс регулировки параметров системы вентиляции сводится к обеспечению на всех участках сети уровня притока и отвода воздуха, предусмотренного проектом. Сделать это самостоятельно, без специального оборудования и опыта, достаточно сложно.

Тем не менее, можно попробовать произвести настройку, опираясь на следующие рекомендации:

• Производительность вентилятора регулируется путем изменения частоты вращения лопастей.
• В первую очередь производится настройка заслонок, расположенных ближе к вентилятору. Необходимый уровень сопротивления воздушному потоку выставляется путем плавного поворота лопасти заслонки.
• Излишки воздуха имеет смысл перенаправить на те участки сети, производительность которых меньше проектных значений.
• Допустимая погрешность расхода воздуха в приточных и вытяжных устройствах составляет 10%.

Обратите внимание! Если на каком-либо участке вентиляционной сети возможность регулировки посредством заслонок невозможна, допускается монтаж в воздуховоде стальной диафрагмы, создающей постоянное сопротивление потоку.

Вентиляционные заслонки и клапаны помогают быстро и эффективно осуществлять регулировку параметров вентиляционной системы. Управление может производиться вручную, либо в автоматическом режиме, позволяя строить климатические системы любой сложности: от простейших решений для частных домов и квартир до сложных и разветвленных вентиляционных сетей крупных зданий или производственных помещений.

Самодельная заслонка:

Воздушные клапаны вентиляции — описание и разновидности

Воздушные клапаны в системах вентиляции

Современный жилой или промышленный объект невозможно принять в эксплуатацию без наличия системы вентиляции. Небольшие воздушные клапаны для установки в квартирах и огромные агрегаты с подогревом и электроприводом для промышленных и административных зданий выполняют важную задачу – они регулируют объём подачи и вывода воздушного потока.

Вне зависимости от размера, все воздушные заслонки имеют простую конструкцию: металлический корпус круглого или прямоугольного сечения и вал, на который установлена алюминиевая заслонка. Привод, приводящий в действие вал и заслонку или жалюзи, также является составляющим элементом данного механизма. Он может быть ручным или электрическим.

Конструкция воздушного клапана на примере клапана АВК

Воздушный обратный клапан для вентиляции

Во многих случаях устанавливают такую модификацию, как обратный клапан. Это оптимальное решение, если существует необходимость удаления отработанного воздуха из помещения или же для устройства круглогодичной вентиляции. Специфическая особенность этого вида воздушных клапанов для вентиляции – наличие пружины, посредством которой заслонка перекрывает доступ воздуху в противоположном направлении. Элемент может быть выполнен как в обычном формате (для общего назначения), так и во взрывозащищенном варианте. При производстве последних защиту от огня и искр делают более высокой.

Обратные клапаны типа «бабочка»

Для оптимальной циркуляции воздушного потока в квартирах и жилых домах устанавливают обратные клапаны типа «бабочка», которые получили свое название благодаря центрально расположенной оси и размещенным на ней двум заслонкам. Эти лепестки установлены таким образом, что под напором нагнетаемого воздуха они складываются вместе, открывая тем самым доступ воздушному потоку. При неработающем же вентиляторе лопасти полностью перекрывают пространство внутри корпуса, препятствуя движению воздуха в обратном направлении.

Дроссель-клапаны вентиляции

Дроссель клапан, напротив, оборудован цельной металлической заслонкой, круглой или квадратной, закрепленной на оси в вентиляционном канале. Лопасть данной модели зафиксирована и не имеет свободного вращения оси, в отличие от других модификаций. Регулировать поток воздуха можно поворотом рукоятки, закрепленной на внешней стороне клапана, устанавливая заслонку от горизонтального до вертикального положения. Однако, для полного перекрытия потока воздуха данная модель не предназначена, поскольку даже через вертикально зафиксированную лопасть проходит около 10% воздушного потока.

Вентиляционные Клапаны КВК, АВК, УВК, КВУ и КВА

Особенности и назначение каждого воздуховода определяют конструкцию, размер и диаметр сечения самих клапанов. Для промышленных объектов, как правило, изготавливают крупногабаритные модели, отличающиеся высокой производительностью. Это могут быть установки прямоугольного сечения, позволяющие максимально экономично использовать площадь используемой поверхности для монтажа всей вентсистемы, или магистрали круглого сечения, обладающие повышенными аэродинамическими, шумопоглощающими характеристиками. К наиболее распространенным моделям относятся следующие:

Клапаны КВК имеют цельную заслонку и предназначены для круглых воздуховодов систем вентиляции и кондиционирования. Модификация КВК-М имеет заслонку с резиновым уплотнением для полной герметизации корпуса, версия КВК-Р отличается усеченной лопастью, предоставляющей больше вариаций регулировки потока воздуха.

Клапаны АВК устанавливаются на воздуховоды систем вентиляции и кондиционирования прямоугольного сечения. Угол наклона жалюзи регулируется через систему зубчатых колес.

Клапаны УВК предназначены для систем вентиляции, кондиционирования, воздушного отопления прямоугольного сечения. Используются также в других санитарно-технических системах низкого давления. Имеют несколько рядов алюминиевых заслонок с уплотнителями для лучшей герметизации короба.

Клапаны КВУ устанавливаются на вентсистемах в местах забора наружного воздуха. Поворотные лопасти в местах стыка снабжены трубчатыми электронагревателями для быстрого устранения наледи в зимнее время.

Клапаны КВА прямоугольного сечения относятся к воздухорегулирующим и отсечным устройствам в системах вентиляции и кондиционирования. Также может применяться в отопительных системах низкого давления. Створчатые лопатки снабжены силиконовым уплотнителем для достижения высокого уровня герметичности короба. Изготавливаются одно- и многосекционными.

Управление воздушными клапанами (ручные и электро приводы)

Управление вышеперечисленными заслонками может быть ручным или электрическим. В первом случае механизм оборудуется рычагом или вентилем, в последнем – устанавливается электромеханический привод. Как правило, электрический клапан работает в схеме с механическими агрегатами (вентиляторами, вытяжками) и управление скоростью и объемом воздушного потока происходит автоматически, через сигналы сенсоров положения заслонки воздушного клапана. Выбор привода воздушной заслонки должен производиться в строгом соответствии с типом и моделью канального клапана, во избежание несоответствия или быстрого выхода его из строя.

Кроме того, привод воздушной заслонки должен быть сертифицирован и соответствовать всем требованиям международных стандартов, что могут обеспечить только ведущие производители. Они предлагают потребителям два направления в этой области: электромеханический привод с возвратной пружиной (его задача – вернуть заслонку клапана в защитное положение при прекращении подачи электроэнергии) и привод без возвратной пружины (прямая функция которого – при отключении электропитания оставить заслонку в исходном положении). Пружинные приводы являются универсальным оборудованием практически для всех вентсистем, в то время как реверсивный привод имеет ограниченную область использования.

Пример воздушных электроприводов: 1. Привод с возвратной пружиной (на фото Dastech AR-05N220S). 2. Привод без возвратной пружины (реверсивный) (на фото Dastech DA-04N220).

Обратившись в компанию «Панорамавент», вы получите консультацию у наших сотрудников. Вам будут представлены модификации воздушных клапанов с учетом таких важных параметров, как материал изделия, его назначения, диаметр сечения и пропускная способность, и других нюансов, которые послужат гарантией качественной работы вентсистемы.

Что нужно знать о выхлопных заслонках

Противопожарные заслонки играют решающую роль в обеспечении безопасности вашего дома или офиса в чрезвычайной ситуации. Если вы не являетесь подрядчиком, который разбирается в установке систем отопления, вентиляции и кондиционирования воздуха (HVAC), вы можете не разбираться в различных типах противопожарных клапанов и в том, какие из них обеспечат вам безопасность. К счастью, специалисты Lloyd Industries готовы помочь вам получить знания, необходимые для контроля над планом противопожарной защиты.

• Что такое противопожарный клапан?
• Что такое выпускная заслонка?
• Как работает обратный клапан?
• Какие предприятия используют обратные клапаны?



Если вы когда-либо были в офисном здании или крупном розничном магазине, вы, вероятно, находились рядом с противопожарным клапаном. Противопожарный клапан — это элемент оборудования, который регулирует поток воздуха в воздуховоде или другом оборудовании для обработки воздуха. Помимо использования в планах противопожарной защиты, демпферы также могут блокировать кондиционирование воздуха или тепло в неиспользуемом помещении, помогать регулировать климат-контроль или температуру в разных зонах дома или офиса.

Существует два основных типа противопожарных клапанов: автоматические и ручные.

Автоматические заслонки имеют электрическое или пневматическое управление и обычно подключаются к системе автоматизации здания или термостату. Ручные заслонки остаются открытыми все время до тех пор, пока не произойдет их закрытие из-за сильного нагрева.

Противопожарные заслонки являются частью систем пожаротушения в домах или офисных зданиях и работают с огнестойкими стенами и другими огнестойкими аксессуарами для ограничения распространения дыма и пламени в аварийной ситуации. Существует два распространенных способа закрытия противопожарных клапанов: плавкие вставки и электрическое управление. Противопожарный клапан с плавкой вставкой закрывается, когда тепло от огня плавит перемычку, в результате чего клапан закрывается. Заслонки с электрическим управлением подключены к более обширной системе пожаротушения и могут закрываться при срабатывании дымовой сигнализации или другой системы активации пожара.



Что такое выпускной демпфер?

Одним из наиболее сложных типов заслонки является выпускная заслонка, также известная как обратная заслонка. Они работают в каналах HVAC для рассеивания вредных выхлопных газов и предотвращения накопления опасных химических веществ или паров.

 В разных муниципалитетах действуют различные правила строительных норм и правил и пожарной инспекции, которые помогают регулировать порядок установки подрядчиками противопожарных и вытяжных клапанов в зданиях. Например, Национальная ассоциация противопожарной защиты заявляет, что «противопожарные заслонки не должны устанавливаться, если выхлопной материал токсичен и если оценка риска показывает, что токсическая опасность выше, чем опасность возгорания».



Обратный клапан помогает контролировать поток воздуха через вытяжные воздуховоды в вашем доме или офисе, а также предотвращает попадание нежелательного воздуха в воздуховоды. Обратные клапаны типичны для вытяжных каналов ванных комнат, кухонных вытяжек, вентиляционных отверстий сушилок и микроволновых печей.



Подумайте о том, как запотевает зеркало в ванной, когда вы принимаете горячий душ. Подрядчики устанавливают вытяжные заслонки в вытяжных вентиляторах в ванных комнатах, чтобы вытягивать горячий влажный воздух из помещения и направлять его за пределы вашего дома. Очень важно использовать вытяжной клапан, потому что он помогает вытягивать влагу из воздуха и предотвращает рост плесени и грибка в вашей ванной комнате. Выхлопные заслонки работают, чтобы удерживать хороший воздух и не выпускать плохой воздух. Будь то горячий воздух из ванной комнаты или кондиционер, выталкивающий сильные запахи из вашей кухни летом, не позволяя горячему воздуху вернуться обратно, вытяжные и обратные клапаны играют решающую роль в поддержании комфорта и чистоты в вашем доме и офисе.



Как работает обратный клапан?

Существует несколько небольших единиц вентиляционного оборудования, которые помогают вашей системе HVAC работать эффективно. Обратный клапан является важным компонентом, поскольку он предотвращает выброс или всасывание загрязненного или нежелательного воздуха обратно в пространство, из которого он был удален. Обратные заслонки интересны тем, что они работают под действием силы тяжести, чтобы предотвратить возврат воздуха в вентиляционное отверстие. Вы можете установить обратный клапан в вытяжных системах, теплообменниках, системах солнечного отопления и других типах воздуховодов.



Помимо бытового применения, такие компании, как Lloyd Industries, предлагают демпферы для различных профессиональных и коммерческих целей. Основное различие заключается в величине давления и скорости воздуха, которые будет испытывать заслонка, размере заслонки и прочности материалов, которые подрядчики используют для ее изготовления.



Какие предприятия используют обратные клапаны?

Не только домовладельцы получают выгоду от использования обратных и вытяжных клапанов. В таких отраслях, как рестораны, прачечные и больницы, используются обратные и вытяжные клапаны для регулирования воздушного потока изнутри наружу.



Воздушный поток в ресторане — это отличное применение заслонок, потому что запахи из зоны приготовления пищи должны рассеиваться снаружи, не нарушая нейтральный аромат гостей в обеденной зоне. Если в вашем ресторане готовят ароматные блюда, такие как рыба или продукты с интенсивными специями, вы должны убедиться, что ваша вытяжная заслонка работает правильно, чтобы ваши посетители не были перегружены смесью запахов. Эти заслонки собирают воздух внутри зоны приготовления пищи и выбрасывают его наружу, чтобы не мешать тем, кто обедает внутри.



Услуги прачечной — еще один прекрасный пример того, как демпферы работают для поддержания комфорта внутри помещения. Если вы когда-либо стояли рядом со своей сушилкой, теплый воздух, который накапливается внутри сушилки, чтобы помочь высушить вашу одежду, может повысить температуру непосредственно вокруг помещения. В ситуации, когда есть десятки сушилок, важно обеспечить, чтобы теплый воздух мог выходить наружу, а не накапливаться внутри и вызывать огромные счета за кондиционирование воздуха.



В больницах поток воздуха используется точным образом не только для комфорта, но и для обеспечения безопасности людей. Если пациент находится в изоляторе, обеспечение достаточного потока воздуха имеет решающее значение для поддержания его комфорта. Однако вы не хотите, чтобы загрязненный воздух выбрасывался в коридоры или другие палаты пациентов. Подрядчики должны тщательно следить за тем, чтобы вытяжные заслонки работали эффективно, чтобы вытягивать воздух из помещения и из внутренней части здания, не позволяя ему течь обратно в пространство.



Поиск наилучшего типа заслонки для ваших нужд имеет решающее значение для обеспечения безопасности и вентиляции вашего дома или офиса круглый год. Если вам нужен вытяжной клапан, обратный клапан или противопожарный клапан, обязательно поговорите с профессионалом для выбора и установки.
