Как закачивают фреон в холодильник видео

Утечка хладагента – распространенная проблема в работе холодильного оборудования. Устранение этой неисправности обычно поручают мастерам, специализирующимся на восстановлении работоспособности холодильной техники.

Но заправка холодильника фреоном вполне доступна и домашним мастерам, которые готовы внимательно изучить этот процесс и применить знания на практике.

Роль фреона в работе холодильника

Если компрессор некоторые считают сердцем холодильника, то хладагент можно считать его кровью. Без достаточного количества этого вещества не сможет работать никакое холодильное оборудование. Бесцветный и не имеющий запаха газ необходим для перемещения тепловой энергии.

Фреон легко переходит из жидкого состояния в газообразное при относительно невысоких температурах. Контур, по которому он циркулирует, состоит из двух частей: внутренней и наружной.

Жидкий хладагент поступает на внутренний контур холодильника и поглощает частички рассеянной в воздухе тепловой энергии, превращаясь при этом в газ.

Затем он перемещается на внешний контур, проходит через компрессор и испаритель, отдает тепло окружающему воздуху и возвращается в жидкую форму.

Цикл повторяется снова и снова, в результате в камере холодильника воздух становиться все холоднее, а решетка задней стенки постоянно выделяет тепло.

Эти свойства фреона используются и в других устройствах, таких как кондиционеры, тепловые насосы и т.п. Газ циркулирует по герметично запаянному контуру. Он не представляет большой опасности для здоровья людей даже при полной утечке вещества из обычного бытового холодильника.

Всего в промышленности используют 16 видов этих насыщенных фторсодержащих углеводородов. Для заправки конкретной модели холодильника подходит какая-то одна марка фреона, обычно она указана прямо на корпусе компрессора.

Причины утечки хладгента

Если говорить коротко, то причина утечки фреона – это нарушение герметичности холодильного контура. Но причины возникновения такой ситуации могут быть очень разными.

Случайное механическое воздействие, оказанное на элементы холодильного контура или на компрессор, могут стать причиной такой неисправности.

Поломка компрессора практически неизбежно вызывает необходимость заливки фреона. Даже если хладагент при этом останется в контуре, его все равно придется заправлять при замене неисправного элемента. Низкое качество капилляров, по которым перемещается фреон, или их износ также часто вызывает разгерметизацию системы.

Если места соединения отдельных элементов холодильного контура смонтированы неправильно, со временем они могут ослабнуть, хладагент будет вытекать через появившиеся щели.

Если загрязнение капиллярных трубок произошло из-за замерзания попавшей внутрь контура влаги, прочистить их не сложно. Но иногда такой засор происходит в результате накопления загрязнений от частичек выгоревшего машинного масла. Фильтр-осушитель эти вещества не улавливает, они постепенно накапливаются внутри узких трубочек и образуют препятствие для свободной циркуляции хладагента.

Хотя утечка фреона в такой ситуации не наблюдается, чтобы нормализовать работу системы, придется вскрыть холодильный контур.

После прочистки капилляров придется восстановить его герметичность, а затем ввести в систему новый хладагент взамен утраченного.

Перед началом работ по заправке следует выявить причину утечки и устранить ее. Для этого нужно осмотреть контур, чтобы понять, где именно это происходит.

Если осмотр результатов не дал, можно воспользоваться мыльным раствором. В систему при этом подается воздух под небольшим давлением.

Мыльный раствор наносят на поверхность трубок, места соединений и т.п. Он будет пузыриться в местах протечек. Обрабатывать таким образом весь контур нецелесообразно и небезопасно.

Проще будет сначала проверить самые слабые и подозрительные области: места соединений, а также участки, где имеются следы загрязнения техническими маслами.

Если мыльный раствор не дал результатов, для определения места утечки хладагента следует использовать течеискатель или пригласить опытного мастера. Это не универсальный инструмент, конкретный прибор обычно настроен реагировать только на определенную марку хладагента.

Его можно использовать для выявления мест утечки не только перед их устранением, но и после окончания заправки контура, чтобы убедиться в достаточно высоком качестве выполненных операций.

Если этого не сделать, можно упустить какой-нибудь недочет. Некачественный ремонт проявится примерно через две недели, все работы придется выполнять заново.

Кроме устранения протечек не помешает также проверить функционирование других элементов системы. Недостаточное количество фреона нередко приводит к повышенному износу отдельных деталей. Если не устранить причины, которые вызывают нарушение герметичности, очень скоро придется снова приступать к ремонту, закачивать хладагент и т.д.

Порядок выполнения работ по замене фреона

Прежде чем приступать к замене хладгента, необходимо убедиться, что под рукой есть все необходимые инструменты и материалы для проведения работ.

Шаг #1 – диагностируем проблему самостоятельно

Хладагенты не горят, но их отсутствие или недостаточное количество в системе может вызвать досрочный износ и повреждение других деталей.

Кроме того, нарушение заданного теплообмена приведет к тому, что в холодильнике станет слишком тепло, продукты будут портиться, появится неприятный запах и т.п. Поэтому важно научиться оперативно определять признаки утечки и устранять их.

Вот моменты, на которые стоит обратить пристальное внимание:

  • температура внутри камеры слишком высокая;
  • заметно сократились перерывы в работе двигателя;
  • компрессор работает непрерывно;
  • внутри устройства появляется конденсат;
  • от холодильника исходит неприятный запах, не связанный с наличием испорченных продуктов;
  • испаритель покрывается снежной шапкой или льдом и т.п.

Иногда утечку можно обнаружить сразу же. При неаккуратном удалении льда с испарителя трубку контура можно случайно проткнуть.

В результате из узкого отверстия станет выходить газ с характерным шипением. Если обратить внимание на этот момент, можно быстро устранить неисправность.

Шаг #2 – подготовительные работы перед заменой

Перед началом ремонтных работ, разумеется, холодильник следует отключить от электропитания. Все обогревательные приборы и источники открытого огня следует выключить или убрать подальше от места, где выполняется заправка фреоном.

Электроаппаратура, которая будет использоваться во время ремонта, должна быть заземлена в соответствии с инструкцией по эксплуатации.

При проведении пайки следует также позаботиться о пожарной безопасности. Хотя фреон и не опасен для людей, все же комнату во время проведения, а также по окончании работ лучше проветрить.

Перед началом ремонта не помешает найти и перечитать инструкцию по эксплуатации холодильника, чтобы учесть особенности конкретной модели. Выполняя заправку холодильника фреоном, следует ориентироваться на сведения, указанные на бирке, а также на метки на заправочном цилиндре.

Шаг #3 – удаляем остатки хладгента

Перед тем, как закачивать газ в систему, нужно удалить из нее оставшийся внутри хладагент. Для этого нужно найти фильтр-осушитель, его зажимают с помощью игольчатого захвата.

После этого в фильтре проделывают дыру на участке из меди. Поврежденный таким образом элемент придется в дальнейшем заменить новым.

Место под пайку клапана лучше приготовить заранее. Его нужно вынуть из штуцера и обрезать лишнюю длину. Затем клапан рекомендуется сразу припаять к компрессору.

После того, как из системы выйдут остатки хладагента, нужно будет продуть все трубы с помощью азота. Это позволит вывести из контура влагу, которая туда, возможно, попала.

Для закачки газа в рабочий контур холодильника устанавливается клапан Шредера, исключающий отток фреона в обратном направлении.

Не следует использовать для таких работ баллоны, в которых давление газа превышает 6 атмосфер, так можно повредить систему. Сведения о внутреннем давлении обычно указаны на емкости.

Если баллона с подходящими характеристиками не имеется, нужно подавать газ в систему с помощью понижающего редуктора.

Систему нужно продувать в течение примерно 10-15 минут. После этого вентиль на игольчатом захвате перекрывают и обрезают фильтр рядом с капиллярной трубкой.

Затем необходимо выполнить продувку контура еще раз. По окончании продувки нужно установить новый осушительный фильтр вместо использованного.

Сделать это следует в течение 15 минут после окончания последней продувки, поскольку холодильный контур нельзя оставлять открытым на более длительный срок.

Профессиональные мастера используют для выполнения этого типа работ целый набор специальных инструментов: течеискатель, тестер, вакуумный насос, гаечные ключи, термометр, пассатижи, пережимные клещи и т.п.

Для выполнения пайки следует запастись защитными экранами, также обязательно понадобится клапан Шредера и новый фильтр-осушитель.

Чтобы выполнить одноразовую заправку холодильника, не имеет смысла покупать отдельный комплект оборудования.

Дешевле и проще будет взять все необходимое на прокат.

Шаг #4 – выполняем закачку фреона

Для выполнения этой операции понадобятся приборы, которые позволят контролировать давление в системе. Мастера по ремонту бытовой техники используют заправочную станцию, состоящую из двух манометров с запорными вентилями и трех шлангов.

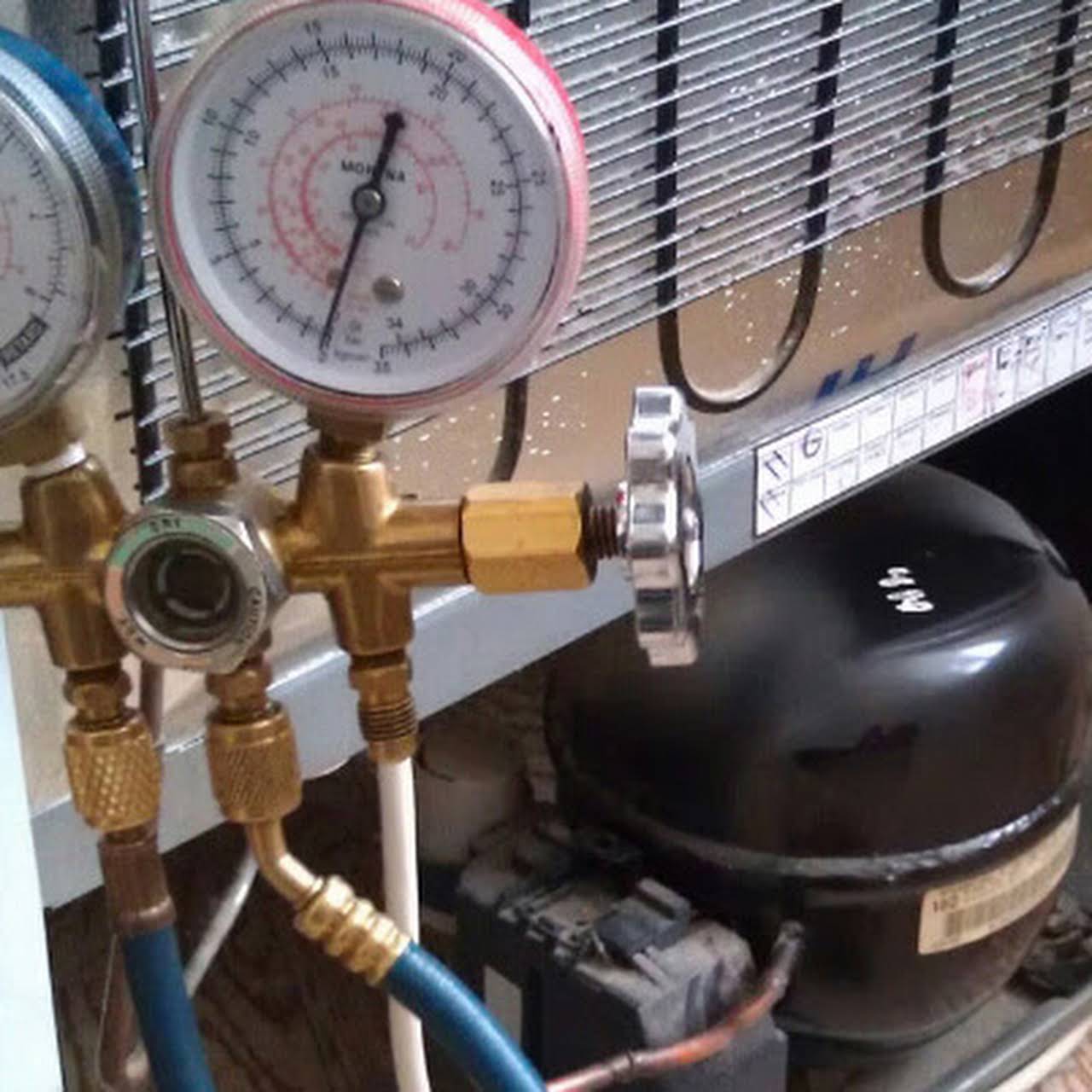

Манометры различаются по цвету: красный и синий. С помощью первого измеряется давление нагнетания, а синий определяет давление всасывания.

При работе с обычным бытовым холодильником обычно учитывают только показания синего манометра.

Шланги, к которым присоединены манометры, также имеют различную цветовую маркировку: красный и синий, которые подсоединены к манометрам такого же цвета, и желтый, расположенный по центру.

Перед началом работ нужно убедиться, что вентили на шлангах с манометрами полностью перекрыты. После этого желтый шланг присоединяют к баллону с газом.

Синий шланг подключают к патрубку, через который в контур будет подаваться хладагент. Для этого используют специальный штуцер.

Красный шланг монтируют на другом конце системы. Для него нужно присоединить клапан Шредера.

Когда все необходимые элементы подключены, нужно открыть запорные краны на синем и красном шлангах. После этого открывают вентиль на баллоне с хладагентом и начинают заполнение системы, наблюдая за показаниями манометров.

Когда давление достигнет примерно 0,5 атмосфер, вентили манометров следует перекрыть.

Теперь подают питание на компрессор примерно на 30 секунд. Вместо баллона к желтому шлангу подключают вакуумный насос. Его включают примерно на 10 минут.

Вакуумирование позволяет удалить воздух, попавший в систему, и улучшить качество заправки. Теперь нужно снова присоединить желтый шланг к баллону с фреоном.

При этом сделать небольшую щель между коллектором и шлангом, чтобы поступающий хладагент вытеснил из шланга воздух, и подать на шланг небольшое количество газа.

Затем желтый шланг, из которого стравлен воздух, надежно фиксируется на коллекторе. Снова нужно открыть синий вентиль и продолжить заправку контура фреоном.

На этом этапе снова включают компрессор и наблюдают за показателями манометров, чтобы убедиться в нормальной работе системы. Если давление остается стабильным, патрубки перегибают и тщательно запаивают.

Не следует пережимать сервисный патрубок и запаивать его до проведения тестового пуска системы. На этом этапе стрелка синего манометра должна постоянно находиться в районе ноля.

Некоторые умельцы выполняют заправку контура фреоном с помощью только одного манометра. При этом количество хладагента, которое было перемещено в контур, определяется путем взвешивания баллона с фреоном на бытовых весах.

В остальном процесс закачки практически не отличается от способа, описанного выше.

Выводы и полезное видео по теме

Здесь показан процесс устранения протечки и закачка фреона в холодильник с использованием весов:

Общий порядок выполнения этого типа работ можно посмотреть в видеоролике:

Общий порядок выполнения этого типа работ можно посмотреть в видеоролике:

Заправить холодильник фреоном относительно несложно, если есть необходимое оборудование и соответствующие навыки. Однако при этом нужно учесть целый ряд нюансов: соблюсти требования техники безопасности, выявить и устранить все неисправности, вызвавшие утечку хладагента, качественно выполнить заключительную пайку и т. п.

Неопытным мастерам лучше сначала понаблюдать за работой специалистов, чтобы научиться выполнять эту операцию самостоятельно.

Если у вас есть опыт самостоятельной заправки холодильников фреоном, пожалуйста, поделитесь им с нашими читателями. Расскажите, каким образом удалось диагностировать проблему и, что предприняли для ее решения. Пишите свои комментарии, делитесь опытом, задавайте вопросы – блок для связи расположен под статьей.

Если холодильник внезапно сломался, может оказаться, что вытекла охлаждающая жидкость. Это, пожалуй, наиболее часто встречаемая причина выхода из строя бытового прибора. Необязательно вызывать мастера, заправить холодильник фреоном своими руками можно и без особых навыков. Для этого надо выполнять все меры по безопасности и неукоснительно следовать пошаговой инструкции.

Причины утечек фреона

Это вещество является хладагентом многих моделей холодильных устройств. Он является газом, не имеющим запаха. Срок его годности неограничен, но в определенных случаях может потребоваться его дозаправка.

Утечка фреона возможна в результате:

  • выхода из строя компрессора холодильника;
  • нарушения герметичности капилляров, по которым проходит фреон, а также системы его подачи в целом;
  • нанесения нечаянных ударов по конденсату и компрессору. Они могут возникнуть при неаккуратном перемещении бытового прибора или при использовании острых предметов в морозильной камере;
  • низкого качества трубок (капилляров) по которым циркулирует фреон, а также появления на них микротрещин;
  • неправильного или несильного зажатия соединений трубопроводов.

Чтобы понять, что утечка действительно произошла, обратите внимание на наличие или отсутствие охлаждения в морозильной камере. Холодильник может не охлаждать, но при этом компрессор продолжит работать в обычном режиме.

Это можно выполнить самому в домашних условиях, если придерживаться технологии заправки.

Правила предосторожности

В случае если работу по замене фреона решено выполнить самостоятельно, надо понимать, что это ответственное и опасное занятие. При его проведении необходимо подстраховать себя и придерживаться следующих советов:

  • холодильник перед процессом необходимо выключить;
  • когда фреон в приборе будет меняться, нельзя в это время включать нагревательные аппараты и курить поблизости;
  • работы должны быть выполнены на специальной изолированной площадке, аппаратуру при этом заземляют;
  • пайка стыков соединений осуществляется, придерживаясь пожарной безопасности;
  • комнату, в которой осуществлялся ремонт, после спуска или закачки газа необходимо проветрить в течение минимум четверти часа. Фреон не имеет запаха, но его пары могут повлиять на состояние человека, проводящего ремонт и его домочадцев;
  • для заправки газ нужно приобретать только у известных производителей, предоставляющих на него гарантии;
  • проводя испытания системы, которая работает на фреоне надо изучить инструкцию по ремонту холодильных установок.

Рекомендуем к прочтению:

  • Обзор причин, почему холодильник не отключается и продолжает постоянно работать.
  • Потёк холодильник внутри или снаружи? Не спешите вызывать мастера! Возможно вы сами устраните неполадку!
  • Если у вас не работает холодильник, а морозильник продолжает морозить, то читайте эту статью.

Подготовительные работы перед заправкой фреона

Вначале с системы стравливается газ, при этом обязательно надо соблюдать меры безопасности. Берется игольчатый захват. Он исполняет функцию тисков, им зажимается фильтр-осушитель, а затем делается прокол в месте, где видна медь.

Чтобы не портить воздух в помещении, трубку можно вывести в окно и открыть вентиль. После этого с системы стравится лишнее давление. Затем систему продувают азотом, этот прием удаляет оставшуюся влагу. Надевают клапан Шредера, который необходимо устанавливать при полной потере фреона. Через него и будет осуществляться закачка фреона. Перед подсоединением баллона с газом надо убедиться, что давление в нем меньше 6 Атм. В обратном случае придется воспользоваться редуктором, способным понизить этот показатель.

Алгоритм действий с ним заключается в следующих этапах:

  • в течение 10 минут продуть холодильник;
  • перекрыть вентиль на игольчатом захвате;
  • отрезать фильтр-осушитель у капиллярной трубки;
  • повторить процесс продува.

Пошаговая инструкция восполнения фреона

Для проведения работ потребуется наличие двух манометров. Один красного, а другой синего цвета. Они идут в комплекте с 2 вентилями и 3 шлангами. Синий манометр предназначен для определения давления всасывания, а красный используется для установления усилия нагнетания. Их клапаны перекрывают движение фреона в разных шлангах.

Порядок проведения процедуры заправки состоит из таких этапов:

  • Перекрываются вентили на обоих манометрах.
  • К трубке, предназначенной для заправки, через штуцер подсоединяется синий шланг. А его аналог желтого цвета закручивается на баллоне с газом.

  • Если требуется измерить давление в направлении нагнетания, то в этот трубопровод впаивается специальный патрубок (еще известный, как клапан Шредера). Затем уже к нему подводят красную трубку.

  • Осуществляется открытие клапана синего манометра. Медленно открывается баллон, содержащий фреон. Нагнетатель заправляется газом до давления в 0,4-0,5 Атм. При достижении этого показателя следует перекрыть сразу два вентиля.

  • Компрессор запускается на полминуты и снова выключается.
  • От баллона отсоединяется желтая трубка и на ее место присоединяется вакуумный насос.

  • На трубопроводе закручивается синий вентиль и включается в работу насосная станция, где-то на десять минут.
  • Желтый шланг отключается от насоса и прикручивается к баллону с газом. На нем открывается клапан, при этом желтая трубка отсоединяется от коллектора настолько, чтобы фреон выдавил случайно попавший в трубку воздух.
  • После стравливания воздуха желтый шланг хорошо заворачивается. На коллекторе открывается синий вентиль и в бытовой прибор заправляется необходимый объем газа.

  • Включается компрессор и ведется наблюдение за давлением. Если оно в норме, то нужно перегнуть трубки и запаять их, а шланги отвернуть.

Как заправить хладоген (видео)

В приведенном видео подробно показано, как заправить холодильник фреоном. Приведены основные шаги, расписанные для лучшего понимания.

Заправка холодильника фреоном своими руками вполне осуществима, если знать, как правильно это выполнить. Чтобы существенно сэкономить на вызове мастера необходимое оборудование для проведения процесса заправки лучше взять напрокат, так как его покупка потребует серьезных вложений. Они не окупятся, так как после ремонта менять фреон придется нескоро.

Заправка холодильника фреоном в домашних условиях: алгоритм проведения работ

Утечка хладагента – распространенная проблема в работе холодильного оборудования. Устранение этой неисправности обычно поручают мастерам, специализирующимся на восстановлении работоспособности холодильной техники.

Но заправка холодильника фреоном вполне доступна и домашним мастерам, которые готовы внимательно изучить этот процесс и применить знания на практике.

Содержание статьи:

  • Роль фреона в работе холодильника
  • Причины утечки хладгента
  • Порядок выполнения работ по замене фреона
    • Шаг #1 – диагностируем проблему самостоятельно
    • Шаг #2 – подготовительные работы перед заменой
    • Шаг #3 – удаляем остатки хладгента
    • Шаг #4 – выполняем закачку фреона
  • Выводы и полезное видео по теме

Роль фреона в работе холодильника

Если компрессор некоторые считают сердцем холодильника, то хладагент можно считать его кровью. Без достаточного количества этого вещества не сможет работать никакое холодильное оборудование. Бесцветный и не имеющий запаха газ необходим для перемещения тепловой энергии.

Фреон легко переходит из жидкого состояния в газообразное при относительно невысоких температурах. Контур, по которому он циркулирует, состоит из двух частей: внутренней и наружной.

Жидкий хладагент поступает на внутренний контур холодильника и поглощает частички рассеянной в воздухе тепловой энергии, превращаясь при этом в газ. Затем он перемещается на внешний контур, проходит через компрессор и испаритель, отдает тепло окружающему воздуху и возвращается в жидкую форму.

Цикл повторяется снова и снова, в результате в камере холодильника воздух становиться все холоднее, а решетка задней стенки постоянно выделяет тепло.

Для заправки холодильника фреоном понадобится заправочная станция, набор специальных инструментов и материалов, а также баллон с хладагентом

Эти свойства фреона используются и в других устройствах, таких как кондиционеры, тепловые насосы и т.п. Газ циркулирует по герметично запаянному контуру. Он не представляет большой опасности для здоровья людей даже при полной утечке вещества из обычного бытового холодильника.

Всего в промышленности используют 16 видов этих насыщенных фторсодержащих углеводородов. Для заправки конкретной модели холодильника подходит какая-то одна марка фреона, обычно она указана прямо на корпусе компрессора.

Причины утечки хладгента

Если говорить коротко, то причина утечки фреона – это нарушение герметичности холодильного контура. Но причины возникновения такой ситуации могут быть очень разными. Случайное механическое воздействие, оказанное на элементы холодильного контура или на компрессор, могут стать причиной такой неисправности.

Поломка компрессора практически неизбежно вызывает необходимость заливки фреона. Даже если хладагент при этом останется в контуре, его все равно придется заправлять при замене неисправного элемента. Низкое качество капилляров, по которым перемещается фреон, или их износ также часто вызывает разгерметизацию системы.

Если места соединения отдельных элементов холодильного контура смонтированы неправильно, со временем они могут ослабнуть, хладагент будет вытекать через появившиеся щели.

Если загрязнение капиллярных трубок произошло из-за замерзания попавшей внутрь контура влаги, прочистить их не сложно. Но иногда такой засор происходит в результате накопления загрязнений от частичек выгоревшего машинного масла. Фильтр-осушитель эти вещества не улавливает, они постепенно накапливаются внутри узких трубочек и образуют препятствие для свободной циркуляции хладагента.

Если сломанный компрессор необходимо заменить новым, придется вскрывать холодильный контур и после замены выполнить закачку новой порции фреона

Хотя утечка фреона в такой ситуации не наблюдается, чтобы нормализовать работу системы, придется вскрыть холодильный контур.

После прочистки капилляров придется восстановить его герметичность, а затем ввести в систему новый хладагент взамен утраченного.

Перед началом работ по заправке следует выявить причину утечки и устранить ее. Для этого нужно осмотреть контур, чтобы понять, где именно это происходит.

Чтобы выявить место утечки фреона с помощью мыльного раствора, нужно исследовать состояние в местах соединения трубок, а также там, где заметны следы масляного загрязнения

Если осмотр результатов не дал, можно воспользоваться мыльным раствором. В систему при этом подается воздух под небольшим давлением.

Мыльный раствор наносят на поверхность трубок, места соединений и т.п. Он будет пузыриться в местах протечек. Обрабатывать таким образом весь контур нецелесообразно и небезопасно.

Проще будет сначала проверить самые слабые и подозрительные области: места соединений, а также участки, где имеются следы загрязнения техническими маслами.

Для точного определения точки повреждения контура и утечки хладагента используется течеискатель – прибор, который реагирует на конкретную марку фреона

Если мыльный раствор не дал результатов, для определения места утечки хладагента следует использовать течеискатель или пригласить опытного мастера. Это не универсальный инструмент, конкретный прибор обычно настроен реагировать только на определенную марку хладагента.

Его можно использовать для выявления мест утечки не только перед их устранением, но и после окончания заправки контура, чтобы убедиться в достаточно высоком качестве выполненных операций.

Если этого не сделать, можно упустить какой-нибудь недочет. Некачественный ремонт проявится примерно через две недели, все работы придется выполнять заново.

Кроме устранения протечек не помешает также проверить функционирование других элементов системы. Недостаточное количество фреона нередко приводит к повышенному износу отдельных деталей. Если не устранить причины, которые вызывают нарушение герметичности, очень скоро придется снова приступать к ремонту, закачивать хладагент и т.д.

Порядок выполнения работ по замене фреона

Прежде чем приступать к замене хладгента, необходимо убедиться, что под рукой есть все необходимые инструменты и материалы для проведения работ.

Шаг #1 – диагностируем проблему самостоятельно

Хладагенты не горят, но их отсутствие или недостаточное количество в системе может вызвать досрочный износ и повреждение других деталей.

Кроме того, нарушение заданного теплообмена приведет к тому, что в холодильнике станет слишком тепло, продукты будут портиться, появится неприятный запах и т. п. Поэтому важно научиться оперативно определять признаки утечки и устранять их.

Наличие снега внутри холодильной камеры может быть признаком неисправности, особенно если после разморозки снежная шапка появляется снова

Вот моменты, на которые стоит обратить пристальное внимание:

  • температура внутри камеры слишком высокая;
  • заметно сократились перерывы в работе двигателя;
  • компрессор работает непрерывно;
  • внутри устройства появляется конденсат;
  • от холодильника исходит неприятный запах, не связанный с наличием испорченных продуктов;
  • испаритель покрывается снежной шапкой или льдом и т.п.

Иногда утечку можно обнаружить сразу же. При неаккуратном удалении льда с испарителя трубку контура можно случайно проткнуть.

В результате из узкого отверстия станет выходить газ с характерным шипением. Если обратить внимание на этот момент, можно быстро устранить неисправность.

Коррозия корпуса может быть признаком недостатка хладагента в контуре: внутри камеры повышается температура, скапливается конденсат, влага воздействует на металл, появляется ржавчинаШаг #2 – подготовительные работы перед заменой

Перед началом ремонтных работ, разумеется, холодильник следует отключить от электропитания. Все обогревательные приборы и источники открытого огня следует выключить или убрать подальше от места, где выполняется заправка фреоном.

Электроаппаратура, которая будет использоваться во время ремонта, должна быть заземлена в соответствии с инструкцией по эксплуатации.

При проведении пайки следует также позаботиться о пожарной безопасности. Хотя фреон и не опасен для людей, все же комнату во время проведения, а также по окончании работ лучше проветрить.

Прежде всего нужно обязательно отключить холодильник от сети и приготовить весь набор необходимых инструментов

Перед началом ремонта не помешает найти и перечитать инструкцию по эксплуатации холодильника, чтобы учесть особенности конкретной модели. Выполняя заправку холодильника фреоном, следует ориентироваться на сведения, указанные на бирке, а также на метки на заправочном цилиндре.

Шаг #3 – удаляем остатки хладгента

Перед тем, как закачивать газ в систему, нужно удалить из нее оставшийся внутри хладагент. Для этого нужно найти фильтр-осушитель, его зажимают с помощью игольчатого захвата.

После этого в фильтре проделывают дыру на участке из меди. Поврежденный таким образом элемент придется в дальнейшем заменить новым.

При заправке хладагентом фильтр-осушитель будет поврежден, его придется заменить новым исправным элементом. Кроме того, понадобится распаять контур и установить дополнительные клапана

Место под пайку клапана лучше приготовить заранее. Его нужно вынуть из штуцера и обрезать лишнюю длину. Затем клапан рекомендуется сразу припаять к компрессору.

После того, как из системы выйдут остатки хладагента, нужно будет продуть все трубы с помощью азота. Это позволит вывести из контура влагу, которая туда, возможно, попала.

Для закачки газа в рабочий контур холодильника устанавливается клапан Шредера, исключающий отток фреона в обратном направлении.

Не следует использовать для таких работ баллоны, в которых давление газа превышает 6 атмосфер, так можно повредить систему. Сведения о внутреннем давлении обычно указаны на емкости.

Если баллона с подходящими характеристиками не имеется, нужно подавать газ в систему с помощью понижающего редуктора.

На баллоне с хладагентом указана марка фреона, а также рабочее давление. Если газ внутри сжат более чем до шести атмосфер, нужно использовать понижающий редуктор

Систему нужно продувать в течение примерно 10-15 минут. После этого вентиль на игольчатом захвате перекрывают и обрезают фильтр рядом с капиллярной трубкой.

Затем необходимо выполнить продувку контура еще раз. По окончании продувки нужно установить новый осушительный фильтр вместо использованного.

Сделать это следует в течение 15 минут после окончания последней продувки, поскольку холодильный контур нельзя оставлять открытым на более длительный срок.

Профессиональные мастера используют для выполнения этого типа работ целый набор специальных инструментов: течеискатель, тестер, вакуумный насос, гаечные ключи, термометр, пассатижи, пережимные клещи и т. п.

Для выполнения пайки следует запастись защитными экранами, также обязательно понадобится клапан Шредера и новый фильтр-осушитель.

Чтобы выполнить одноразовую заправку холодильника, не имеет смысла покупать отдельный комплект оборудования. Дешевле и проще будет взять все необходимое на прокат.

Шаг #4 – выполняем закачку фреона

Для выполнения этой операции понадобятся приборы, которые позволят контролировать давление в системе. Мастера по ремонту бытовой техники используют заправочную станцию, состоящую из двух манометров с запорными вентилями и трех шлангов.

Манометры различаются по цвету: красный и синий. С помощью первого измеряется давление нагнетания, а синий определяет давление всасывания.

Это упрощенная схема подключения заправочной станции и баллона с хладагентом к холодильному контуру. В таком варианте красный шланг и манометр не используется

При работе с обычным бытовым холодильником обычно учитывают только показания синего манометра.

Шланги, к которым присоединены манометры, также имеют различную цветовую маркировку: красный и синий, которые подсоединены к манометрам такого же цвета, и желтый, расположенный по центру.

Перед началом работ нужно убедиться, что вентили на шлангах с манометрами полностью перекрыты. После этого желтый шланг присоединяют к баллону с газом.

Синий шланг подключают к патрубку, через который в контур будет подаваться хладагент. Для этого используют специальный штуцер.

Красный шланг монтируют на другом конце системы. Для него нужно присоединить клапан Шредера.

Синий манометр нужен для контроля давления всасывания, красный – чтобы следить за давлением на выходе из системы, по желтому шлангу подается фреона из баллона

Когда все необходимые элементы подключены, нужно открыть запорные краны на синем и красном шлангах. После этого открывают вентиль на баллоне с хладагентом и начинают заполнение системы, наблюдая за показаниями манометров.

Когда давление достигнет примерно 0,5 атмосфер, вентили манометров следует перекрыть.

Теперь подают питание на компрессор примерно на 30 секунд. Вместо баллона к желтому шлангу подключают вакуумный насос. Его включают примерно на 10 минут.

Вакуумирование позволяет удалить воздух, попавший в систему, и улучшить качество заправки. Теперь нужно снова присоединить желтый шланг к баллону с фреоном.

Вакуумный насос необходим для того, чтобы удалить из холодильного контура любые посторонние газы и обеспечить качественную заправку

При этом сделать небольшую щель между коллектором и шлангом, чтобы поступающий хладагент вытеснил из шланга воздух, и подать на шланг небольшое количество газа.

Затем желтый шланг, из которого стравлен воздух, надежно фиксируется на коллекторе. Снова нужно открыть синий вентиль и продолжить заправку контура фреоном.

На этом этапе снова включают компрессор и наблюдают за показателями манометров, чтобы убедиться в нормальной работе системы. Если давление остается стабильным, патрубки перегибают и тщательно запаивают.

Не следует пережимать сервисный патрубок и запаивать его до проведения тестового пуска системы. На этом этапе стрелка синего манометра должна постоянно находиться в районе ноля.

В домашних условиях при заправке системы фреоном можно использовать бытовые весы, чтобы контролировать количество хладагента, перемещенного в контур

Некоторые умельцы выполняют заправку контура фреоном с помощью только одного манометра. При этом количество хладагента, которое было перемещено в контур, определяется путем взвешивания баллона с фреоном на бытовых весах.

В остальном процесс закачки практически не отличается от способа, описанного выше.

Выводы и полезное видео по теме

Здесь показан процесс устранения протечки и закачка фреона в холодильник с использованием весов:

Заправить холодильник фреоном относительно несложно, если есть необходимое оборудование и соответствующие навыки. Однако при этом нужно учесть целый ряд нюансов: соблюсти требования техники безопасности, выявить и устранить все неисправности, вызвавшие утечку хладагента, качественно выполнить заключительную пайку и т.п.

Неопытным мастерам лучше сначала понаблюдать за работой специалистов, чтобы научиться выполнять эту операцию самостоятельно.

Если у вас есть опыт самостоятельной заправки холодильников фреоном, пожалуйста, поделитесь им с нашими читателями. Расскажите, каким образом удалось диагностировать проблему и, что предприняли для ее решения. Пишите свои комментарии, делитесь опытом, задавайте вопросы – блок для связи расположен под статьей.

Источник sovet-ingenera.com

Заправка холодильника фреоном своими руками — инструкция

Современная комфортная жизнь невозможна без такого бытового устройства, как холодильник. Его поломка влечет за собой большие неприятности: испорченные продукты и заготовки на зиму, а для кого-то и финансовые потери, если речь идет о промышленной морозильной камере или торговом холодильном оборудовании. Одна из причин выхода из строя — нарушение контура, в котором находится охлаждающий газ, т.е. утечка. Чтобы сэкономить и произвести заправку фреона своими руками, вам потребуются специальные инструменты и определенные навыки, но обо всем по порядку.

Эта статья подойдет для всех моделей российского, советского и иностранного производства — одно-, двухкамерных и трехкамерных, в том числе встраиваемых: Hotpoint Ariston / Хотпоинт Аристон, Ardo / Ардо, Beko / Беко, Bosch / Бош, Candy / Канди, Daewoo / Дэу, Electrolux / Электролюкс, Gorenje / Горенье), Haier / Хайер, Hansa / Ханса, Hitachi / Хитачи, Indesit / Индезит, LG / ЭлДжи, Liebherr / Либхер, Polair / Полар, Pozis / Позис, Samsung / Самсунг, Sharp / Шарп, Shivaki / Шиваки, Siemens / Сименс, Snaige / Снейг, Stinol / Стинол, Toshiba / Тошиба, Vestel / Вестел, Vestfrost / Вестфрост, Whirlpool / Вирпул, Zanussi / Занусси, Elenberg / Эленберг, а также Норд, Бирюса, Юрюзань, Атлант, Ока Свияга, Океан, Минск и Дон.

Для начала

Поломке подвержен любой рефрижератор: вне зависимости от марки, модели или ценовой категории. А вот цена ремонта существенно разнится, и может быть довольно высокой для именитых производителей. В связи с этим хочется попробовать починить агрегат в домашних условиях. Давайте разберемся в нюансах дозаправки холодильника фреоном, если тот вышел и закончился.

Правила безопасности

Самостоятельная закачка фреона — занятие опасное, так как он может причинить вред организму человека, и подойти к нему необходимо со всей ответственностью:

  • Изучите сопроводительную документацию к холодильнику.
  • Отключите прибор от электросети;
  • В процессе замены газа нельзя курить и пользоваться нагревательными приборами, так как он огнеопасен;
  • Все ремонтное оборудование должно быть заземлено;
  • Не пренебрегайте правилами пожарной безопасности при пропайке элементов;
  • Пары хладагента опасны для здоровья (он может привести к отравлению), поэтому помещение не должно быть изолированным, а после процедуры необходимо проветривание в течение 15 минут;
  • Используйте газ только проверенных производителей, дающих гарантию.

Материалы и оборудование

Для самостоятельной закачки газа в систему холодильного аппарата, необходимо специальное оборудование и запчасти. Можно взять инструмент на прокат в одной из мастерских, потому что покупка для проведения единственного ремонта нерентабельна.

Что же понадобится:

  1. Вакуум-насосная станция;
  2. Весы;
  3. Хладагент определенной марки;
  4. Сварки и припой определенного типа, в зависимости от вида труб;
  5. Фильтр-осушитель;
  6. Клапан Шредера;
  7. Течеискатель для проверки стыков на герметичность.
  8. Баллон с азотом для продувания охлаждающего контура.
  9. Игольчатый захват.

Этапы работы

Работа по заправке хладагента достаточно сложная, и следует точно знать ее этапы.

  1. Найти и точно определить место утечки;
  2. Изолировать утечку;
  3. Заменить фильтр-осушителя;
  4. Проверить герметичность;
  5. Провести вакуумирование;
  6. Заполнить систему;
  7. Проверить качество выполненной работы.

Подготовка

Проведите диагностику: тщательно осмотрите холодильный шкаф. Некоторые виды утечки можно определить по внешним признакам: вздутие, ржавчина, подтеки на трубках. Если визуально это сделать тяжело, то воспользуйтесь искателем четей. Оцените, сможете ли вы самостоятельно устранить повреждения (особенно если утечка в запененной области) или все же придется прибегнуть к помощи специалиста.

Удаление остатков хладагента

Соблюдая меры безопасности, стравите остатки газа. С помощью игольчатого захвата зажмите фильтр-осушитель и сделайте прокол в месте, где виден участок меди. Трубку можно вывести в форточку, чтобы обезопасить себя. Не забывайте, что он взрывоопасен и очень вреден для здоровья.

После устранения протечки и удаления остатка газа замените фильтр-осушитель — это позволит обезопасить систему от проникновения влаги. Его просто срезают и припаивают новый.

Проверьте герметичность охлаждающего контура: постоянно следя за манометром, нагнетайте азот — это позволит определить, насколько хорошо удерживается давление в системе. После этого стравите газ и проведите вакуумирование, чтобы устранить воздух и остатки влаги. Для этого подключите насос к клапану Шредера. Давление в нем должно быть не меньше 6 Атм.

Закачка фреона своими руками

Подберите газ, подходящий к вашему бытовому прибору. Самые распространенные и широко используемые 6 марок — R 600 a, R 134 a, R 12, R 22, R 407 C, R 410 A. Марку и дозировку можно узнать в паспорте технического обслуживания.

Чтобы заправить фреон при его нехватке, необходимо:

  • Перекрыть все краны заправочной станции;
  • Левый патрубок вакуум-насосной станции установить на клапан Шредера, правый — к насосу, а средний — на баллон с газом;
  • Открыть кран перезаправочной станции и включить насос — добиться падения давления до минимума;
  • Перекрыть правый вентиль и открыть заправочный до достижения полного объема;
  • Включить холодильник и проверить давление;
  • Пережать трубу компрессора и запаять концы;

Пошаговая инструкция с видео

Заправка фреоном холодильника на дому: как заправить на видео

Человек не может прожить без пищи. Для сохранения некоторых видов продуктов служит один из основных бытовых приборов, которые находятся на кухне, это холодильник. Представим ситуацию. Приходим, после работы домой, домочадцев еще нет, но есть записка на столе «ужин в холодильнике». Подходим к своему любимцу…, и что это? На полу лужа! Открыв дверцу, сразу же замечаем, что вместо обычного холодного воздуха изнутри дохнуло чем-то теплым и не совсем приятным. Видно, что лужа образовалась от растаявших продуктов и льда в морозилке. Поломка агрегата?

Заправляем фрионом холодильник

Принцип устройства холодильника

Внутри самой камеры холодильника ничего особенного не произошло. Холодильник у нас работает на компрессоре, значит, есть и испаритель, через который и отбирается тепло из камеры, путем испарения хладагента. В качестве вещества, используемого для создания низких температур в агрегате холодильника, применяется фреон. Этот хладагент производят жидким или газообразным. Фреон — это химическое соединение, на основе этана или метана. Особенностью этого химического соединения, является то что под давлением газ превращается в жидкость и охлаждает холодильную камеру. Годность фреона, как хладагента, практически неограничен. Развернув холодильник (см.фото) можно увидеть сам компрессов и змеевик, по которому производится прокачка хладагента.

Что необходимо для заправки?

Причина поломки

И одной из причин того, что холодильник перестает охлаждать, может быть утечка фреона. Нарушение герметичности системы, по которой прокачивается хладагент обычно вызвано: повреждением трубок при перестановке, перевозке или санитарной обработке холодильника; брак при сборке или применение некачественных материалов для изготовления агрегата; износ вследствие слишком длительной эксплуатации системы.

Поиск утечки.

Место утечки, возможно обнаружить визуально, если трещина имеет видимые размеры. Так же о наличии повреждений можно обнаружить по появлению инея. Если визуально обнаружить причину утечки не удалось, то необходимо применить специальный прибор это течеискатель.

Процесс ремонта

  1. Вначале необходимо определить марку хладагента, необходимого для данного агрегата. Эти сведения можно получить, осмотрев корпус компрессора. Обычно производители указывают там марку используемого фреона. Запасаемся необходимым баллоном с необходимым содержимым.
  2. Течеискатель может обнаружить фреон, если еще данный хладагент содержится в системе. Если почти все уже вытекло, то нужен клапан Шредера. Подсоединив клапан к патрубку(сервисному) компрессора, закачиваем воздух внутрь системы. Теперь течеискатель как нельзя кстати. Локализованные трещины запаиваются. Система проверяется на герметичность, теперь приступаем непосредственно к восстановлению содержания фреона. Для трубок змеевика из алюминия давление воздуха должно быть 15 атм., для меди или стали 25 атм. На фото представлен клапан Шредера.
  3. Доводим давление до нужного значения путем стравливания. Необходимое оборудования для этого – игольчатый захват, позволяющий сделать прокол на фильтре осушителе. Стравливание производится через шланг, непосредственно на улицу.
  4. Для удаления оставшейся влаги в системе необходима продувка азотом. Вход через клапан Шредера, выход через игольчатый захват.
  5. После завершения процесса необходимо провести вакуумизацию системы, для этого необходим вакуумный насос или ваккум-заправочная станция. Данный агрегат должен быть соответственно сертифицирован. Видео преставленное ниже позволяет понять устройство ваккум-заправочной станции.

Заправка фреоном

  • Левый патрубок заправочной станции устанавливается на клапан Шредера, средний на баллон с хладагентом, правый к вакуумному насосу. Все краны, как на рабочей станции, так и на баллоне должны быть перекрыты. Все готово к откачке воздуха.

  • Открыв краны на заправочной станции и включив насос добиваемся падения давления до минимума (процесс может продолжатся, примерно, от пятнадцати до тридцати минут).
  • Правый вентиль перекрываем. Открываем вентили на заправочном цилиндре, перекрываем их после достижения необходимого объема хладагента.

  • Включаем холодильник с целью проверить давление. Пережимаем патрубок компрессора и запаиваем концы. При этом мы уже заменили проколотый фильтр-осушитель на новый (его мы прокололи игольчатым захватом). После этого, опять проводиться проверка течеискателем.

Конечно, проводить заправку фреоном холодильник можно в домашних условиях и своими руками, возможно только имея опыт подобной работы и соблюдая необходимые правила техники безопасности.

Так же необходимо точно соблюдать объем закачиваемого фреона. Если перекачать, то возможно образования конденсата на наружной поверхности змеевика.

Так же необходимо наличие оборудования, которое, конечно, можно взять в аренду, если цена аренды будет приемлема. Кроме того, процесс работы с оборудованием, находящимся под давлением довольно рискован.

Надо знать стандарты использования хладагентов. Также вещество должно быть нейтрально к металлам и сплавам, используемым в холодильнике. Современные холодильники довольно сложная система, поэтому нужно заниматься закачкой фреона только будучи полностью уверенным в своем умении, ведь ошибки могут привести к еще более серьезным проблемам.

Если вы располагаете временем и терпением и к тому же достаточным опытом, то приступайте к заправке фреоном холодильника.

Это интересно:

Сколько фреона заправить в холодильник и как правильно

По аналогии, сердце холодильника это компрессор. Кровь – фреон, который представляет газообразное вещество, превращающееся в жидкость под давлением. Оно способствует понижению температуры в холодильном агрегате и охлаждению внутренних камер. Сколько же фреона должно быть в холодильнике.

Все зависит от моделей холодильных агрегатов. В основном до 150 грамм, начиная от 30. Этого количества будет достаточно для работы контура холодильника.

Почему утекает хладагент

Когда газ «убегает», то производительность холодильной техники заметно теряется:

  1. Этому может способствовать неаккуратная транспортировка или установка. Происходит растрескивание трубки и фреон вытекает.
  2. Если намерзла обшивка и вы решили сковырнуть ее ножом.
  3. Использование некачественных материалов. При производственном браке.
  4. Долгая служба холодильника приводит к образованию микротрещин.

Старайтесь без фреона технику не включать. Потому что мотор холодильника сразу выйдет из строя.

Балоны с фреоном

Как запустить хладагент

Специалисты рекомендуют, если вы не знаете, как работать с газовым оборудованием, то лучше своими руками не пытаться запустить фреон. Сервисная служба устранит все неполадки и осуществит заправку. Вы можете оставаться в качестве наблюдателя.

Но если все-таки решили действовать самостоятельно, то тогда: придерживайтесь правил.

Важно вначале работ выключить холодильник. Не включать, при замене фреона, нагревательные приборы и не курить. Работы в домашних условиях нужно выполнять в изолированном помещении с заземленной аппаратурой. Внимательно следить за пайкой стыков. Помещение, после заправки вещества, хорошенько проветрить.

Ремонт холодильника

Оборудование

Заправить холодильник своими руками можно, только при правильных действиях. Хотите сэкономить на мастере, сделать все своими руками, возьмите оборудование напрокат. Покупать, мастера не советуют, потому что вложения не окупятся.

Чтобы заправить, без такого оборудования, как:

  1. коллектора и манометров;
  2. шлангов и вентилей;
  3. газового баллона, ничего не получится.

Чтобы провести такую операцию в домашних условиях, определитесь с типом газового вещества. Посмотрите на поверхность компрессора, там отображены цифры.

Инструкция

Приведенное видео подробно проинструктирует по правильному осуществлению заправки фреоном холодильника своими руками.

  1. Перед началом работы в компрессоре холодильника необходимо перекрыть два крана. Подсоединить два шланга по очереди, согласно цветам, к оборудованию. Синий шланг соединяется с заправочной трубкой. Желтый – с баллоном, где находится фреон.
  2. Проверить давление, путем припаивания штуцера к нагнетающей магистрали. Штуцер соединяется с красным шлангом.
  3. Открыть кран синего оттенка. Открывайте баллон постепенно, чтобы количество фреона при заправке равномерно наполняло нагнетатель.
  4. Чередовать включение/выключение компрессора по 30/40 секунд. Продолжая заправлять, подключить вакуумную помпу с желтым рукавом.
  5. Выключить насос с интервалом 10 минут и рукав подключить к емкости с газом.

Заправка холодильника

Старайтесь сделать четко. У компрессора не должно остаться воздуха, а только наличие необходимого количества фреона.

Важно, для достижения этой цели в домашних условиях, действовать, не спеша и равномерно, открывая вентили. При неторопливом перекрытии желтого рукава, потихоньку приоткрывайте шланг синего цвета.

Проверка давления

После того, как заправили, включайте агрегат и определяйтесь с правильным системным давлением.

Помните, что при:

  • горячих капиллярных трубках и фильтрах;
  • обратной трубки покрытой инеем, станет ясно, что вы несколько преувеличили дозу фреона.

Стравите его. Включите агрегат, пусть поработает пять – десять минут, и затем проверьте трубки. При норме трубка может обмерзнуть на 10 см, там, где есть выход из корпуса холодильника.

Если все в порядке, тогда заправка считается завершенной. Трубки пережимают, отсоединяют и запаивают.

Проверка давления фреона

Как видите, заправить фреоном в домашних условиях холодильник можно. Но действуйте аккуратно и обязательно соблюдайте все техники, чтобы обезопасить себя и оборудование.  Кроме того, рассчитайте сколько нужно будет потратить средств для ремонта.

Если вы затрудняетесь заправлять фреоновый газ собственноручно, тогда обратитесь в сервис. У мастеров есть необходимое оборудование и обследуя холодильник, они скажут сколько будет стоить работа. Они быстро заправят необходимым количеством, и он будет работать, как новый.

Когда нужно менять фреон в холодильнике — MOREREMONTA

))))
2 Максим — ХЛАДАГЕНТ

Не надо ничего менять пока работает.
Только когда утечка есть.. он перестает морозить и тогда заливают .
Раньше был фреон, сейчас хладагент.
И пусть себе там бегает по трубкам пока все хорошо. смысл его просто так менять )

И еще насколько я помню, может раньше так было.. -даже если у Вас в холодильние хладагент К 600, Вам все равно сервис зальет R 134))) Т.к. R 600 — не реально сложно хранить. поэтому раньше в сервисах были R 134 . а тех кажется и в России не было (для сервисов).

я в своем допотопном СТИНОЛЕ не менял ни разу. (лет 10 примерно ему)

А менять надо когда он перестает холодить. вызываешь на дом из службы сервиса и все поменяют..

Фреонами принято называть группу насыщенных алифатических фторсодержащих углеводородов, которые применяются как хладагенты, вспениватели, растворители либо пропелленты. Американская компания DuPont использовала термин «фреон» в качестве общетехнического названия для холодильных агентов, который впоследствии прижился и соответствующих литературных изданиях. На территории постсоветского пространства можно встретить такое наименование, как «хладон», которое является синонимом рассматриваемого понятия.

Существует ли необходимость замены фреона?

Не все знают, что регулярная замена фреона необходима при эксплуатации как промышленного, так и бытового холодильного оборудования. Данную процедуру следует проводить не реже, чем один раз в год. В противном случае происходит снижение производительности техники, ухудшается ее работа, а в итоге халатное отношение к своевременной замене хладагента может стать причиной преждевременного выхода из строя холодильного и климатического оборудования. Однако, как говорится, первое правило врачей – не навредить: слишком частая заправка фреоном также не полезна для техники, это может привести к поломке холодильника, кондиционера и прочих приборов.

Бывают ситуации, когда помимо плановой замены фреона может понадобиться текущее обслуживание холодильного либо климатического оборудования. Чаще всего это происходит из-за следующих факторов:

  • протечки хладагента;
  • снижения объема хладона вследствие проведения ремонтных работ;
  • механического повреждения прибора;
  • неграмотной эксплуатации техники.

Существует несколько признаков, благодаря которым можно определить необходимость заправки оборудования фреоном:

  • снижение производительной способности;
  • уменьшение качества и скорости охлаждения;
  • полное отсутствие охладительной способности.

Если владелец холодильника или сплит-системы не уверен, пора ли ему восстановить уровень хладагента в приборе, следует вызвать сотрудника специализированной компании. Заправлять оборудование можно как самостоятельно, так и обратившись к мастерам соответствующей области. Лучше конечно, особенно, когда речь идет о промышленной технике, воспользоваться услугами профессионалов, так как неправильная замена фреона может стать причиной ухудшения работы или окончательной поломки прибора либо системы.

Современную жизнь трудно представить без такого кухонного оборудования как холодильник. Он необходим для охлаждения и хранения готовых блюд из мяса и рыбы, супов, овощей и фруктов. Морозильная камера позволяет долго сохранять свежими полуфабрикаты, замороженные фрукты и овощи. Далеко не все знают, что процесс охлаждения обеспечивается за счет фреона, циркулирующего по трубкам испарителя при работе компрессора. Расскажем о том, что такое фреон и где он находится, как часто его нужно менять? Узнаем, есть ли у этого газа запах? Может ли произойти отравление при его утечке? Только компетентные ответы на все перечисленные вопросы – далее в статье.

Что такое фреон?

Фреон – это вещество, состоящее из смеси этана и метана в определенной пропорции. Для окружающей среды он инертен. Такой хладагент может быть в жидком и газообразном состоянии. При испарении вещество поглощает тепло и обеспечивается реакция выделения холода. Существует более 40 разновидностей хладагентов. В домашнем холодильном оборудовании используют безопасные, не способные наносить урон человеку и окружающей среде.

Стоит отметить, что фреон используется не только в холодильном оборудовании. Вещество используют для заправки кондиционеров, в медицинских аэрозолях. Компонент содержится в составе монтажной пены и в лакокрасочных изделиях.

Вопреки всеобщему мнению, гласящему, что утечку можно обнаружить по запаху, современный фреон – бесцветен и не имеет аромата. Узнать о подобной неисправности можно только по изменению характера работы оборудования:

  • конденсат на стенках;
  • недостаточная заморозка;
  • высокая температура в холодильном отсеке (продукты быстро портятся).

Для домашней бытовой техники используют фреон таких разновидностей:

  1. R600a – естественное вещество. Которое не провоцирует разрушение озонового слоя атмосферы. Недостатком является его взрывоопасность при концентрации в 31 г/ . В холодильном оборудовании вещество используется в минимальных объемах, потому абсолютно безопасно.
  2. R134a – безопасный газ. В его составе отсутствует хлор, при его выделении не проявляется запах. Инертен по отношению к окружающей среде, не воспламеняется.
  3. R12 – В современной бытовой технике не используется с 2010 года из-за случае отравления. При его концентрации в воздухе свыше 30% способен привести к удушью.
  4. R22 – наиболее распространенный тип фреона, используемого в холодильниках старого образца (советские модели). Токсичен при взаимодействии с открытым огнем, имеет запах хлороформа.

Важно! Точная информация о том, какой фреон использован в конкретной модели холодильника, представлена на ярлыке компрессора. Также тип вещества обязательно прописывают в инструкции пользователя.

Фреон в холодильнике современного образца может быть R600а и R134a. Другие марки не используют, потому что эти признаны самыми безопасными.

Где находится фреон и как его заправляют

Фреон находится в испарителе камеры (система трубопроводов, по которым циркулирует жидкий хладагент). Он поглощает тепло и отдает холод, воздух возле магистрали быстро охлаждается. Циркуляция фреона обеспечивается работой компрессора. При поглощении тепла, жидкость преобразуется в газ. Газ проходит к компрессору, конденсируется и снова становится жидким.

В ходе эксплуатации холодильной камеры важно не допускать:

  • очистку морозильной камеры от наледи ножом и другими острыми предметами;
  • попадание продуктов и льда на дно испарителя;
  • установку возле отопительных приборов;
  • мытье оборудования горячей и теплой водой.

Нарушение правил разморозки камеры может стать причиной разгерметизации испарителя. В этом случае возникает риск утечки фреона, жидкость при этом быстро преобразуется в газ, в месте дефекта образуется снежный бугор.

К повреждению испарителя может привести откалывание льда и снега с поверхности морозильной камеры. Повреждение трубопровода происходит при падении массивных кусков льда на дно при разморозке. При подозрении на утечку фреона обратитесь в сервисный центр.

Для справки! В современных моделях холодильника содержится не более 200 мл хладагента. Его утечка не опасна для жизни и здоровья человека. При первых подозрениях на наличие неполадки, оборудование отключают из сети.

Обеспечить заправку фреона самостоятельно можно при наличии опыта обнаружения утечки и профессионального оборудования. Вам потребуется специальная компрессорная станция с манометрами, в ней есть два измерителя (высокого и низкого давления). Для заправки нужен только манометр низкого давления.

При помощи течеискателя выявляют место предполагаемой утечки, после чего проводят пайку проблемной зоны. Перед запаиванием из трубки выкачивают весь отработанный хладагент при помощи насоса. Если трубопровод поврежден сильно, требуется его замена на новый. Патрубки заправочной станции можно присоединять только после восстановления работоспособности испарителя.

Процесс заправки холодильного оборудования фреоном требует точного соблюдения правил техники безопасности, в особенности пожарной. Работы необходимо проводить в проветриваемых помещениях, обеспечивая должную вентиляцию. При обращении в сервисный центр нужно уточнить, дают ли они гарантию на свою работу.

Пахнет ли фреон?

Фреон представляет собой инертный газ, который кипит при минусовой температуре и не воспламеняется при контакте с воздухом. Для современных холодильных агрегатов используют только безопасные варианты, являющиеся нетоксичными, но отдельные разновидности при нагревании до 250 градусов способны выделять токсичные соединения, а именно фосген. Такое вещество использовали для заправки советских холодильников, а после 2010 года его запретили использовать в бытовых целях.

Сейчас применяют только фреон R600а и R134а, они не имеют запаха, потому ощутить утечку попросту невозможно. Неприятный аромат, напоминающий запах газа может исходить из-за засорения дренажной системы. Проблему можно устранить своими руками, достаточно прочистить капиллярную трубку.

Причина неприятного запаха часто заключается в недостаточном уходе за оборудованием. Разморозьте агрегат и вымойте его с использованием щадящих моющих средств. Если используете дезодоранты и другие ароматизаторы для холодильного шкафа, замените их на новые. Такие приспособления имеют определенный срок службы, потому их нужно своевременно менять. После окончания их срока годности может появляться запах похожий на аммиак или ацетон.

Внимание! Если вы ощущаете запах гари, паленой резины не пытайтесь найти и устранить причину самостоятельно. Скорее всего, из-за нехватки хладона, из строя вышел компрессор оборудования.

Как часто нужно менять фреон

Регулярная заправка фреона – залог полноценной и бесперебойной работы бытового и промышленного холодильного оборудования. В промышленном холодильном оборудовании замену хладагента проводят ежегодно, домашние агрегаты чаще всего служат до первой поломки, но действовать по этой схеме – не лучшее решение.

Замена фреона в холодильнике – необходимый момент технического обслуживания, без соблюдения которого агрегат может выйти из строя. Определить, необходимо ли закачивать фреон можно по работе оборудования. Нехватка хладагента приводит к снижению интенсивности его охлаждающей способности. Следовательно, рекомендую обращать внимание на работу холодильника. Если он стал хуже морозить или его отсеки вовсе стали теплыми – нужно обратиться за помощью. Заправить агрегат фреоном самостоятельно можно, имея в наличии необходимое оборудование. Отдельная его покупка с целью разового периодического использования – не оправдана из-за высокой цены.

Зачем в холодильнике нужен фреон и что делать при его утечке

Все, что нужно знать о хладагенте в холодильниках

Как заправить холодильник фреоном своими руками

Как понять где именно утечка фреона

Обнаружить признаки выхода хладагента наружу можно по внешним признакам. Если на испарителе есть трещина, в месте ее локализации образуется корка инея или лед – это главный признак протечки, который можно обнаружить самостоятельно.

Вздутие задней крышки оборудования также может свидетельствовать о проблеме. Отодвиньте холодильник от стены и осмотрите эту поверхность внимательно. Вздутие – это результат образования льда в пространстве между стенками. Поломка – опасная, а ремонт ее дорогой. Часто приходится искать подменную заднюю крышку.

Нужно ли удалять фреон из холодильника перед заправкой

Если испаритель пробит, скорее всего, основная масса хладагента уже испарилась оттуда. Если вещество в небольшом количестве осталось в трубке это не страшно, небольшой остаток выйдет вместе с воздухом после продувки и опрессовки.

Внимание! Если утечки нет, но запланированы работы по замене компрессора, газ предварительно выпускаем. Шланг выводит из помещения, чтобы газ вышел наружу.

Чрезмерная концентрация фреона в оборудовании не менее опасна, чем его недостаток или отсутствие и обнаружить ее несложно. После заправки фреоном включите холодильник в сеть на 1-2 часа и периодически контролируйте его состояние. Если капиллярная трубка нагревается, а обратная трубка, соединенная с патрубком покрыта инеем, хладона много. Его нужно стравить до 0,08 Мпа.

Можно ли включать холодильник без фреона

Холодильник, не заправленный фреоном, вполне может работать какое-то время, но с потерей производительности. Из-за недостатка хладагента будет заметно нарастать температура в камерах, и в конечном итоге она сравнится с температурой окружающей среды. Часто задают вопрос, можно ли использовать агрегат при подозрении утечки фреона? Нет, делать этого категорически нельзя. Нехватка или отсутствие хладона приведет к тому, что компрессор будет работать беспрерывно несколько дней. В конечном итоге мотор сгорит, пользователь окажется перед выбором, купить новый холодильник или согласиться на дорогостоящий ремонт.

Опасен ли фреон для человека

Ядовитость и высокая взрывоопасность хладагентов, используемых в работе холодильных установок – миф. Это вещество безопасно для человека и окружающей среды и содержится оно в контуре в малом количестве. Для работы современного агрегата необходимо от 30 до 100 грамм хладона. Такой массы более чем достаточно для создания необходимого давления, а заправка выше нормы может спровоцировать выход модуля из строя.

С точки зрения взрывоопасности компонент также не опасен. При соблюдении правил эксплуатации взрыв невозможен из-за малой концентрации вещества. Вот баллон с хладоном может быть опасен, и то лишь при условии его расположении вблизи источников открытого огня.

Отравление фреоном

Утечка фреона в бытовом холодильнике не может стать причиной отравления и при своевременном ее обнаружении не наносит вреда самому агрегату.

Фреон опасен только в больших количествах, потому риск отравления газом повышен для людей, работающих на хладокомбинатах, особенно при нарушении системы вентиляции. Последствия такой интоксикации – обратимы, но довольно опасны, потому нужно обращать внимание на следующие симптомы:

  • состояние алкогольного или наркотического опьянения;
  • мушки перед глазами;
  • судороги;
  • аллергические реакции;
  • нервное возбуждение;
  • спутанность сознания;
  • раздражение слизистых;
  • ожог кожных покровов 1 и 2 степени.

Внимание! Тяжесть состояния пострадавшего прямо зависит от числа атомов хлора в конкретном фреоне. В легких случаях появляются головокружения и головные боли, а в тяжелых возможен отек легких, который может вытекать в летальный исход.

Фреон – относится к группе веществ, требующих соблюдения особых правил при работе с ними. Игнорировать такие указания – нельзя, особенно на крупном производстве. Если вещество содержится в больших количествах оно – опасно. При первых подозрениях на интоксикацию стоит обращаться за помощью медиков и проходить лечение.

Итоги

Фреон – это инертный газ, смесь метана и этана в разных пропорциях. Его используют для заправки различного холодильного оборудования. Он не имеет запаха и цвета, потому обнаружить его утечку визуально – невозможно. Если хладагента в контуре не будет хватать, снизится работоспособность агрегата.

После определения причин приступают к заправке, но для начала, нужно выявить в каком месте на испарителе есть пробоина. Обнаружить ее очень просто. На участке будет корка льда или иней. Если трубка пробита в нескольких местах, восстанавливать ее бессмысленно, купите новый испаритель – он прослужит дольше.

Часто пользователя волнует вопрос, насколько опасна утечка фреона? В домашних условиях какая-либо опасность полностью отсутствует, потому что для заправки используют нетоксичный газ. Отравление возможно при работе на хладокомбинатах и заводах по производству климатической технике, где этот газ есть в больших объемах.

Видео: как правильно заправить холодильник фреоном своими руками

Видео: заправка бытового холодильника

Опасная авантюра или рядовой ремонт в опытных руках?

Заправка холодильника фреоном

Ремонт бытовых холодильников — достаточно кропотливый процесс, и зачастую рядовому пользователю не сразу понятна причина неисправности. Однако, если выражение «мастер на все руки» — это точно про вас, то сегодня мы расскажем, как заправить холодильник фреоном, не обращаясь к специалистам и заказывая срочный ремонт холодильников.

Немного теории

Фреон — вещество, которое является газом без цвета и запаха. Именно оно участвует в процессе охлаждения в большинстве моделей холодильных устройств и не имеет срока годности. Однако может случиться утечка этого хладагента, и в этой ситуации необходима дозаправка. Утечка возможна по разным причинам: деформация или неисправность компрессора, нарушение соединений в трубках с фреоном, а также сбои в системе подачи.

Фреон является взрывоопасным газом, поэтому мы настоятельно рекомендуем доверить дозаправку именно профессионалам. С подобной проблемой без труда справится квалифицированный мастер по ремонту холодильников.

Подготовка к заправке и дозаправке

Если вы всё же решились на эту небезопасную процедуру, то перед заправкой необходимо произвести ряд необходимых мер. Прежде всего, отключить холодильник от питания. Также напомним: имея дело с газом при дозаправке, следует не включать поблизости обогревательные приборы, отодвинуть холодильник от источников огня, а также нельзя курить.

Ремонт производится на специально изолированной площадке, газ необходимо приобретать только у проверенных поставщиков в специализированных магазинах, предоставляющих необходимые гарантии. Не забудьте о правилах пожарной безопасности и тщательно ознакомьтесь с инструкцией — это может сохранить не только время на последующий ремонт, но и в некоторых случаях здоровье.

После того, как ремонт бытовых холодильников завершен, помещение следует обязательно проветрить.

От слов к делу. Последние приготовления

Первоначально из системы необходимо стравить весь газ при помощи игольчатого захвата, выполняющего роль своеобразных тисков, а также удалить из системы всю влагу при помощи продувания азотом. Далее, через специальный клапан осуществляется подача фреона.

Убедитесь, что в баллоне с газом давление составляет меньше 6Атм. Если этот показатель выше необходимого минимума, то необходимо использовать редуктор для понижения отметки.

Закачка фреона и необходимое оборудование

Для этой процедуры нам потребуется два манометра, клапан Шредера для измерения давления, а также 2 вентиля и 3 шланга.

На первом этапе необходимо перекрыть вентили на обоих манометрах. Далее к трубке для заправки подсоединяется шланг через специальный штуцер, а второй закрепляется на баллоне с газом. Далее на низком давлении необходимо осуществить подачу газа, после чего перекрыть вентили, на полминуты включить компрессор и сразу выключить. На следующем этапе понадобится насосная станция. Подробные инструкции по дальнейшей заправке лучше найти в формате видео, так как существует масса нюансов, которые нельзя упустить.

По итогам работы необходимо включить компрессов и понаблюдать за давлением. В случае успешного ремонта трубки запаиваются.

Заключение

Ремонт холодильников в Самаре — явление частое, и заправка фреоном не исключение. Для диагностики и поиска утечки хладагента необходимы специальные навыки, а также дорогостоящее оборудование для закачки фреона. Эта процедура при обслуживании холодильника осуществляется редко, поэтому купленная техника может себя не окупить. Именно поэтому срочный ремонт холодильников после обращения к опытному мастеру окажется гораздо выгоднее и безопаснее.

Однако если вы твердо решили устранить проблему самостоятельно, мы настоятельно рекомендуем максимально внимательно ознакомиться со всеми инструкциями к оборудованию и требованиям пожарной безопасности при работе с газом, отключить питание от устройства и после проведенной работы хорошо проветрить помещение. Относясь внимательно к своей технике, вы можете продлить срок службы холодильника на долгие годы.

зарядных устройств переменного тока | Процедура подзарядки

На этой странице:

Процедуры заправки систем кондиционирования воздуха хладагентом

Заправка хладагента может быть наименее понятной практикой в ​​индустрии кондиционирования воздуха после настройки расхода воздуха. Хотя существует несколько методов, обычно существует только один правильный метод для типа устройства, с которым вы работаете. Информация, содержащаяся здесь, предназначена для официально обученных технических специалистов, сертифицированных EPA Раздел 608.

Начните с основ для всех систем:

  1. Проверяет, правильно ли установлена ​​и опорожнена система . Правильная эвакуация имеет решающее значение для правильной работы. Нужна помощь в этом процессе ЗДЕСЬ!
  2. Очистите фильтры и катушки. Вы не можете зарядить или проверить заряд в системе с грязными катушками, фильтрами или воздуходувкой. Конденсатор и испаритель должны быть чистыми. Воздуходувка должна перемещать необходимое количество воздуха.Визуальному осмотру испарителя можно помочь с помощью видеоскопа, сняв верхний предел большинства печей и проведя вал через теплообменник к нижней стороне змеевика.
  3. Установите необходимый воздушный поток. Вы не можете зарядить систему без правильного воздушного потока. После подтверждения чистоты системы необходимо установить поток воздуха, рекомендованный производителем. Обычно это 400 кубических футов в минуту / тонну +/- 10%. Нужна дополнительная помощь с воздушным потоком. ЗДЕСЬ!
  4. Определите тип прибора учета. Вам необходимо знать, какой тип измерительного прибора установлен в системе, так как от него может зависеть, как система будет оплачиваться. ( См. Фото ниже. )
  5. Перед установкой манометров удалите воздух из шлангов и коллектора с помощью чистого хладагента (того же типа, что и система), чтобы избежать попадания воздуха в систему.
  6. Смеси, такие как R410a или 404a, необходимо добавлять в систему в виде жидкости. Чистые хладагенты, такие как R22, можно добавлять в жидком или парообразном состоянии. Если вы добавляете жидкость во всасывающий патрубок, медленно дросселируйте его, чтобы избежать засорения компрессора или разбавления и вымывания компрессорного масла.
  7. После того, как заряд был установлен, избегайте установки манометров в рамках регулярного обслуживания. Система должна быть герметичной. Продолжай в том-же духе!

Методы, которые можно использовать для правильной зарядки системы, включают:
1. Метод полного перегрева (фиксированная диафрагма / поршень / капиллярная трубка / без TXV)

Температура должна быть выше 55 ° F на открытом воздухе и выше 70 ° F в помещении с температурой по влажному термометру в помещении выше 50 ° F. Змеевик испарителя не может работать при температуре ниже точки замерзания, или это может привести к перезарядке и возможному повреждению компрессора.

Когда система оснащена стационарным дозатором или капиллярными трубками, общий перегрев зависит от температуры наружного воздуха и тепла нагрузка на испаритель (температура и влажность воздуха). Когда правильно заряжен, общий перегрев будет в пределах 3ºF от целевого перегрева для текущих условий нагрузки. Как перезарядка, так и недозарядка оказывают значительное влияние на эффективность и удаление влаги, поэтому правильный заряд имеет решающее значение для правильной работы и комфорта существа.

Метод полного перегрева — самый точный метод зарядки. системы с фиксированными отверстиями или капиллярными трубками. Эти системы критически заряжены и требуют правильного воздушного потока и точных испытательных инструментов для правильно и аккуратно зарядите систему. Калькулятор зарядки R410a и R22 или «Руководство по зарядке без TXV» требуются для определения целевого общего перегрева. Потому что эти системы не «контролируют перегрев», очень важно, чтобы воздушный поток был как близко к возможности исправить перед зарядкой, так как система будет заряжен к воздушному потоку.Общее тепло в воздухе будет движущей силой фактор для производительности испарителя, поэтому низкий или высокий воздушный поток будет иметь прямое влияние на заряд и производительность системы.

  1. Если еще не используется, убедитесь в отсутствии утечек в системе. и была проведена надлежащая эвакуация для обеспечения надлежащей дегазации и обезвоживание трубопровода и змеевика испарителя.
  2. Перед зарядкой проверьте чистоту змеевиков и правильный поток воздуха.
  3. Подключите высокоточный цифровой датчик, такой как iManifold, Testos или Fieldpiece SMAN, к сервисным портам.При необходимости убедитесь, что манометр обнулен. смещение атмосферного давления, адаптированное к текущим условиям, и выбран правильный тип хладагента. Следуйте инструкциям манометра.
  4. Закрепите датчики температуры в их надлежащих местах на всасывающем и жидкостном линиях, чтобы обеспечить хороший контакт с линией с датчиком в положении 4-10 часов, на расстоянии не менее 6 дюймов от компрессора и прикрепить к горизонтальному участку линии (всасывающий только). Обычно установка датчика на прямом участке линии рядом с рабочими клапанами является идеальным решением.
  5. Измерьте влажность термометра возвратного воздуха в воздуховоде непосредственно перед змеевиком и условия сухого термометра вне помещения с помощью цифрового психрометра.
  6. Определите целевой перегрев с помощью калькуляторов зарядки или таблицы RD-2 на страницах RD7 и RD8 «Руководства по зарядке без TXV» (см. Пример ниже, 95 ° F ODA и 67 ° F по влажному термометру в помещении, целевой перегрев 12 ° F).

    Щелкните по изображению для увеличения!

  7. ДОБАВЬТЕ хладагент, чтобы УМЕНЬШИТЬ общий перегрев.
  8. УДАЛИТЕ хладагент, чтобы УВЕЛИЧИТЬ общий перегрев.
  9. Подождите примерно 10-15 минут после добавления или удаления хладагента, чтобы определить окончательный перегрев.
  10. Проверьте правильность работы испарителя (температурное разделение), используя страницу RD9 «Руководства по зарядке без TXV».
2. Метод переохлаждения конденсатора (TXV)

Температура на открытом воздухе должна быть выше 60 ° F. и выше 70 ° F в помещении с температурой по влажному термометру выше 50 ° F. змеевик испарителя не может работать при температуре ниже точки замерзания или при перезарядке и возможном повреждении компрессора результат.

  1. Если еще не используется, убедитесь в отсутствии утечек в системе. и была проведена надлежащая эвакуация для обеспечения надлежащей дегазации и обезвоживание трубопровода и змеевика испарителя.
  2. Перед зарядкой проверьте чистоту змеевиков и правильный поток воздуха.
  3. Присоедините высокоточный цифровой датчик, такой как iManifold, Testos или FieldPiece SMAN, к сервисным портам. При необходимости убедитесь, что манометр обнулен. смещение атмосферного давления, адаптированное к текущим условиям, и выбран правильный тип хладагента.Следуйте инструкциям манометра.
  4. Закрепите датчики температуры в их надлежащих местах на всасывающей и жидкостной линиях, обеспечивая хороший контакт с линией с датчиком в положении на 4-10 часов, по крайней мере, в 6 дюймах от компрессора и прикреплен к горизонтальному участку линии (только всасывание). Обычно установка датчика на прямом участке линии рядом с местом обслуживания клапаны идеальны.
  5. На этикетке производителя на конденсаторе или в инструкциях производителя по установке определите необходимое переохлаждение на выходе из конденсатора.Если переохлаждение не указано в списке, обычно достаточно 10–12 ° F при условии, что длина жидкостной линии и высота подъема не являются чрезмерными.
  6. ДОБАВИТЬ заряд для УВЕЛИЧЕНИЯ переохлаждения жидкостной линии
  7. УДАЛИТЬ заряд для УМЕНЬШЕНИЯ переохлаждения жидкостной линии
  8. Примечание. При добавлении или удалении хладагента в системе, оснащенной TXV, давление всасывания может оставаться относительно постоянным. Давление всасывания является функцией нагрузки испарителя, и TXV регулирует только перегрев испарителя. Низкое давление испарителя может быть результатом низкого воздушного потока, низкой нагрузки, воздуха, проходящего в обход змеевика, или, в редких случаях, ограниченного осушителя или TXV.Обычно после достижения заданного переохлаждения не следует добавлять дополнительный хладагент, пытаясь увеличить давление всасывания. Добавление дополнительной заправки только накапливает хладагент в конденсаторе и увеличивает давление напора, потребление тока и снижает эффективность системы.
  9. После добавления хладагента дайте примерно 10-15 минут работы для определения конечного перегрева
  10. Проверьте правильность работы испарителя (температурное разделение), используя страницу RD9 «Руководства по зарядке без TXV». Примечание. Разделение будет работать для любой системы, независимо от измерительного устройства.
  • TXV не может контролировать перегрев после измерительной лампы. Общий перегрев (измеренный на конденсаторе) должен составлять 8-20 ° F. Если общий перегрев ниже 8 ° F, проверьте лампу датчика TXV на правильность установки, хороший контакт и изоляцию. Если общий перегрев выше 20 ° F, проверьте перегрев испарителя. Перегрев испарителя должен быть в пределах 8-12 ° F. Чтобы определить перегрев испарителя, измерьте температуру и давление на выходе испарителя или измерьте температуру на выходе испарителя и давление на входе в конденсатор, вычитая 3 фунта на кв. Дюйм для типичного падения давления перед преобразованием в температуру насыщения. и определить перегрев испарителя.Если перегрев испарителя нормальный, а общий перегрев высокий, может потребоваться дополнительная изоляция линии всасывания. Терморегулирующие клапаны редко выходят из строя при правильной установке. Для получения дополнительной помощи с тепловыми расширительными клапанами ЗДЕСЬ!
3. Вес или метод «взвешивания»

Может выполняться правильно в любых условиях окружающей среды.

Заправка по весу — один из самых точных и быстрых методов заправки системы с известной заправкой хладагента.Обычно для этого метода требуется уже откачанная система, готовая к зарядке или удалению существующего заряда, чтобы можно было взвесить надлежащий заряд. Поскольку точную длину линейного набора часто трудно определить в пределах нескольких дюймов, мы рекомендуем первоначальный заряд определяется методом полного перегрева или переохлаждения. Если известен точный заряд, используйте высокоточные цифровые весы с высоким разрешением, чтобы взвесить весь заряд.

4. Метод измерения давления и температуры ODA (таблица производителя, при наличии TXV или при фиксированных условиях, близких к расчетным)

Следуйте инструкциям производителя

Если это предусмотрено производителем и система новая или полностью чистая, систему можно точно зарядить путем измерения давления всасывания, измерения температуры наружного воздуха и последующего добавления заряда до тех пор, пока давление жидкости не будет соответствовать требованиям диаграммы.После завершения зарядки проверьте правильность температурного разделения, чтобы обеспечить приемлемый воздушный поток в системе. Это общий метод, используемый Римом, Раддом и другими для первоначальной зарядки. Поскольку этот метод зависит от давления и температуры, чистота змеевиков имеет решающее значение для вашего успеха. Обычно таблица, поставляемая с оборудованием, предназначена специально для этого оборудования и не может использоваться с другими моделями.

5. Метод подхода (Lennox)

Чтобы проверить заправку методом подхода, воздушный поток испарителя должен быть правильно настроен, а змеевик испарителя и змеевик конденсатора должны быть полностью чистыми.Найдите требуемый подход в инструкциях по установке производителя, которые относятся к конденсатору, который вы обслуживаете. Измерьте температуру наружного воздуха, поступающего в конденсатор сверху вниз змеевика за пределами линии солнечного света, и получите среднюю температуру воздуха на входе в конденсатор. Измерьте температуру жидкостной линии с помощью точного термометра с зажимным датчиком. Определите разницу температур между температурой жидкостной линии и температурой наружного воздуха.Эта разница температур является температурой приближения. Добавление хладагента уменьшит приближение, а удаление хладагента увеличит приближение. После добавления или удаления хладагента подождите 10-15 минут работы, чтобы стабилизировалось приближение.

Ввод системы в эксплуатацию (проверка работоспособности)

После настройки расхода воздуха и заправки хладагента убедитесь, что система работает с номинальной производительностью, измеряя фактический расход воздуха и измеряя изменение энтальпии в змеевике испарителя.Энтальпия определяется путем преобразования результатов измерений по мокрому термометру возврата и подачи с использованием диаграммы энтальпии, представленной здесь или в начале этого документа. Используйте рабочий лист ввода в эксплуатацию, чтобы определить мощность системы.

Как мне положить фреон в кондиционер на моем туристическом трейлере?

Автор: Вийола Родригес
(Рио Гранде Сити Техас)

Как положить фреон в дорожный прицеп?

ОТВЕТ: Приветствую, Виола, спасибо за то, что отправили свой вопрос на нашей странице вопросов для автодомов.

Я предполагаю, что вы говорите о зарядке кондиционеров вашего туристического трейлера фреоном. Поскольку вы не указываете мне год выпуска своего туристического трейлера, я не могу сказать вам, какой тип фреона принимает ваш кондиционер.

Если ваш Travel Trailer более старый, он, вероятно, был разработан для использования фреона R22, если он более новый, он может использовать один из более новых типов фреона.

Я не знаю точное количество хладагента, которое везет в ваш прицеп. Но я собираюсь воспользоваться этой возможностью, чтобы подчеркнуть свои чувства по поводу того, должен ли самодельщик перезаряжать свои собственные кондиционеры для автофургонов.Я не считаю целесообразным заряжать собственный кондиционер по причинам, которые я перечислил ниже.

1. Хладагент старого типа R22 не так легко доступен, как раньше, из-за экологических норм США. Стоимость хладагента R22 резко возросла.

2. Есть причина, по которой ваш кондиционер больше не дует холодный воздух. Если у вас нет надлежащего оборудования для диагностики причины, вы можете тратить фреон впустую, особенно если есть утечка, которая не была устранена.Если проблемы с кондиционером не будут устранены, вы потратите много денег на фреон, который может просто просочиться в атмосферу. Деньги, которые вы тратите впустую, можно было бы потратить на то, чтобы нанять профессионала, который сделает работу правильно с первого раза.

3. Когда дело доходит до использования старого фреона R-22, независимо от того, верите ли вы в глобальное потепление или нет, существуют убедительные научные доказательства того, что, когда химические вещества, используемые в старом фреоне, выбрасываются в атмосферу, они являются фактором, способствующим возникновению

разрушение озонового слоя Земли.

4. Как RVers у нас есть возможность испытать все чудеса природы. Как RVers, мы также несем ответственность за то, чтобы не разрушать окружающую среду, которую мы посещаем. Мы собираем мусор, сбрасываем трюмы в специально отведенных местах и ​​когда уезжаем; наша территория для кемпинга должна выглядеть так, как будто нас там и не было. Мы делаем это для того, чтобы будущие туристы на автофургонах могли наслаждаться природой в лучшем виде.

Когда мы начинаем сбрасывать опасные химические вещества в атмосферу, потому что мы пытаемся делать то, что нас не обучили делать безопасно, мы не действуем как ответственные RVers.

Не поймите меня неправильно, я твердо верю в ремонт домов на колесах своими руками; на самом деле у меня до сих пор есть комплект для подзарядки кондиционера, который я купил около 30 лет назад, и примерно четыре года назад я все еще заряжал системы кондиционирования воздуха своего дома на колесах и автомобиля. У меня также было пару раз, когда я был ответственен за выброс в атмосферу старого фреона. Как только я узнал, как мои действия влияют на окружающую среду, я перестал это делать.

Я знаю, что это был не тот ответ, который вы искали, но это тот ответ, который я даю.

Итог По всей вероятности, если у вас есть обученный техник, который диагностирует и устранит проблему с вашим кондиционером, вы фактически сэкономите деньги в долгосрочной перспективе, потому что надлежащий ремонт будет выполнен правильно с первого раза и, что более важно, вы будете не оказывать негативного воздействия на окружающую среду, в которой мы все жилые дома.

У вас есть предложения или комментарии по этой теме? Вы можете добавить их на эту страницу, щелкнув ссылку «Щелкните здесь, чтобы разместить комментарии», расположенную в нижней части этой страницы.

Happy RVing

RVing Al

10 возможных причин, по которым «холодильник не охлаждается»

Жарким летним днем ​​вы открываете холодильник в надежде выпить стакан охлажденного сока. Но вы обнаружите, что ваш холодильник не охлаждается. Какой неприятный момент! Вот 10 возможных причин, по которым «ваш холодильник недостаточно охлаждает или вообще не охлаждает»:

1. Змеевик испарителя матовый

В морозильной зоне холодильника установлены змеевики испарителя и циркуляционный вентилятор.Плохое охлаждение может быть результатом чрезмерного обмерзания испарительных змеевиков. Со временем на змеевиках и вентиляторе скапливается иней. Когда на змеевиках испарителя накапливается иней, они изолируются. Из-за этого циркуляционный вентилятор не может втягивать воздух через замороженные змеевики. Возможно небольшое охлаждение из-за обледенения змеевиков, но при отсутствии потока воздуха через змеевики. Этот наледь следует удалять с помощью ручного или автоматического оттаивания ( в холодильниках без обледенения ) для надлежащего охлаждения внутри холодильника..

2. Неисправен вентилятор испарителя

Вентилятор направляет холодный воздух из морозильной камеры в другие отделения холодильника. Когда вентилятор испарителя перестает работать, он не может циркулировать холодный воздух внутри секции для пищевых продуктов. Из-за этого морозильная камера продолжает оставаться холодной, а отделение для продуктов не охлаждается.

Вот некоторые вентиляторные двигатели, которые вы можете найти в Интернете: —

  1. Двигатель вентилятора подходит для холодильника Godrej Frost Free (Подлинный)
  2. Мотор вентилятора подходит для холодильников Samsung, — с 2-контактным разъемом
  3. Двигатель вентилятора подходит для холодильников LG / BPL Frost Free / двухдверных холодильников — 3-контактные разъемы (многоцветные) (согласовать и купить)
  4. Двигатель вентилятора подходит для холодильников Videocon Frost Free — 2-контактный разъем
  5. Двигатель вентилятора для холодильников Whirlpool (черный)
3.Вышла из строя система размораживания

В любом морозильном холодильнике есть система размораживания, которая контролирует цикл охлаждения и размораживания. Компоненты системы размораживания: таймер размораживания и нагреватель размораживания:

A Таймер размораживания переключает холодильник между режимами охлаждения и размораживания. Если он выходит из строя и останавливается в режиме охлаждения, это вызывает чрезмерное обмерзание змеевиков испарителя, что снижает воздушный поток. Или, когда он останавливается в режиме размораживания, он растапливает весь иней и больше не возвращается в цикл охлаждения.

Вот некоторые таймеры размораживания, которые вы можете найти в Интернете: —

  1. Таймер разморозки двухдверного холодильника Samsung
  2. Whirlpool W10822278 Таймер размораживания холодильника
  3. Таймер Deforst для холодильника для холодильника Godrej — 8 часов — 39121523SD00028 (Подлинный)
  4. Таймер оттаивания Spareworld, совместимый с двухдверным холодильником LG (3 + 1) Контакт
  5. Таймер размораживания Spareworld, совместимый с двухдверным холодильником Videocon

Нагреватель оттаивания растапливает наледь, образовавшуюся на змеевике испарителя.Но если он испортится, на змеевиках скапливается излишний иней, уменьшающий поток холодного воздуха внутри холодильника.

Таким образом, когда один из двух выходит из строя, холодильник не понимает, когда охладить, а когда разморозить.

4. Неисправен компрессор

Компрессор — это сердце холодильного цикла. Когда он не работает должным образом, весь процесс охлаждения даже не запускается. Работа компрессора заключается в сжатии хладагента из холодного пара низкого давления в горячие пары высокого давления.Этот сжатый хладагент в виде горячих паров высокого давления затем проходит через конденсатор, где он конденсируется в жидкость под высоким давлением. Затем эта жидкость протекает через змеевик испарителя, где она испаряется и охлаждается до пара низкого давления. Воздух проходит через охлаждающие змеевики и охлаждает холодильник. Поэтому, когда компрессор выходит из строя, этот цикл охлаждения даже не запускается.

5. Недостаточный уровень хладагента

Если сердце — компрессор, то хладагент — это кровь цикла охлаждения.Утечка хладагента или хладагент ниже предела также влияет на охлаждение внутри холодильника.

6. Змеевики конденсатора с грязеизоляцией

Когда горячий хладагент под высоким давлением конденсируется в конденсаторе, во время этого преобразования рассеивается много тепла. Но когда змеевик конденсатора загрязнен и загружен мусором, тепло не отводится от змеевиков должным образом. Это тепло остается внутри холодильника и снижает охлаждение.

7. Неисправен вентилятор конденсатора

В вашем холодильнике есть вентилятор конденсатора, который выталкивает горячий воздух из холодильника.Поэтому, когда он портится, горячий воздух не может попасть в комнату и остается внутри холодильника. Из-за этого температура внутри холодильника резко повышается. Неисправный двигатель вентилятора или дефектные лопасти вентилятора препятствуют нормальной работе вентилятора конденсатора.

8. Неисправно пусковое реле

Пусковое реле — это небольшое устройство, расположенное рядом с компрессором. Помогает компрессору запускаться. Если пусковое реле неисправно, то компрессор не запустится, и процесс охлаждения в холодильнике не начнется.

Пусковое реле

, которое вы можете найти в Интернете: —

  1. Реле запуска холодильника VINAYAK для универсального (коричневый)
  2. Реле компрессора Pardzworld (4 контакта) + защита от перегрузки (1/6) Подходит для холодильников с двойной дверью от 165 LTR до 300 LTR
  3. Реле запуска холодильника SRTech ™ для универсального (коричневый)
  4. ELECTROPRIME Универсальное пусковое реле Компрессор холодильника с морозильной камерой IC-4 Комплект запасных частей
9. Неисправен пусковой конденсатор

Имеется пусковой конденсатор, который дает импульс компрессору для запуска.Если этот конденсатор сгорел, компрессор может не запуститься, и цикл охлаждения не начнется для охлаждения холодильника.

10. Неисправен термистор

Термистор — это датчик, который контролирует температуру воздуха внутри холодильника и контролирует запуск и остановку цикла охлаждения. Если он выходит из строя, значит, холодильник вообще не охлаждает или охлаждает постоянно.

« Холодильник не охлаждает » — очень распространенная проблема, и ее могут решить хорошие специалисты по ремонту холодильников.

Вот некоторые из самых продаваемых холодильников, которые мы можем порекомендовать:

  1. Samsung 253L 3-звездочный инверторный холодильник с двойной дверью без замораживания
  2. LG 284 L 3-звездочный инверторный двухдверный холодильник с линейной защитой от замерзания
  3. Whirlpool 300 л Многодверный незамерзающий холодильник
  4. Godrej 290 L 3-звездочный инверторный двухдверный холодильник
  5. Haier 320 L 2-звездочный инверторный двухдверный холодильник
  6. Panasonic 335 L 2-звездочный 6-ступенчатый инверторный двухдверный холодильник с функцией защиты от замерзания
  7. Bosch 288 L 3-звездочный инверторный двухдверный холодильник

Рекомендации по загрузке…

hvac — Как подзарядить оконный кондиционер?

Пытаться — пустая трата денег. Особенно, если вы тот парень, который платит за электричество.

Капитан Кирк не выпускал фреон.

Во-первых, вы захотите устранить утечку фреона. В конце концов, кондиционеры — это, как правило, герметичные блоки, в оболочку, содержащую фреон, входят только электрические провода. Однако они используют много алюминия, так как это отличный проводник и дешевый.Скопившаяся пыль в охлаждающих змеевиках и ребрах имеет тенденцию удерживать воду, идеальный шторм для коррозии алюминия. Хороший шанс, что у вас дырка в конденсаторе.

Вероятно, у вас есть куча джунко иностранного производства, поэтому в устройстве нет ничего, что могло бы вам помочь. Каждый дюйм трубок в установке сварен, и для механического агрегата нет запасных частей. (Плата управления, да.)

Если у вас есть старый твердый американский агрегат, он, скорее всего, потребует давно снятого с производства фреона R12 или R22, так что вы платите большие деньги за старые запасы.

Заправка опасна

Вопреки тому, что говорят комиксы, авария с фреоном не превратит вас в мистера Фриза. Холод не похож на огонь, вы не сразу чувствуете боль, вы можете выставить себя достаточно долго, чтобы нанести урон, прежде чем осознаете это.

И вот вы используете детали сомнительного качества сторонних производителей, поскольку ни один производитель не одобряет даже авторизованный ремонт оборудования, содержащего фреон — это нерентабельно, даже если они упростили его, вот почему они этого не делают.

Кто оплачивает счет за электричество?

Если это вы, вы снова платите за использование старого неэффективного подразделения. Десять лет назад я купил прочный блок Sears, который выдавал 5600 БТЕ и потреблял 5 ампер. Мой друг только что купил частный безбрендовый блок junko, который выдавал 8000 BTU на 5 ампер. Его устройство работает на 1/3 реже, поэтому он экономит около 200 Вт или 1 кВт · ч каждые 5 часов. Более старый агрегат был бы еще хуже. Это связано с федеральными законами, требующими постоянного повышения эффективности. Посчитайте … А потом представьте, что будет делать качественная единица.

Даже если вы сможете получить от старого блока еще 5 лет, новый блок окупится только за счет затрат на электроэнергию, не говоря уже обо всем остальном.

Итак, ремонт старого устройства — ложная экономия.

Руководство по удалению фреона из холодильника

| DoItYourself.com

Удаление фреона — сложный процесс, особенно в свете открытия, что фреон действительно причиняет значительный вред окружающей среде. Вот почему вы будете серьезно наказаны, если решите отрезать фреоновые трубы своего холодильника и позволить фреону уйти в атмосферу.Однако, если вы позволите кому-то другому сделать удаление за вас, вся процедура будет стоить вам, поэтому вы должны просто сделать это самостоятельно.

Шаг 1 — Настройка системы восстановления

Существуют действительно строгие законы относительно удаления фреона из вашего холодильника. Таким образом, вы не можете просто разрезать трубы и позволить газу выйти в атмосферу. Когда дело доходит до удаления фреона, вы должны соблюдать строгие правила. Используя схему холодильника, подключите красную линию к смотровому окну через желтую трубку, а синюю линию к системе утилизации.Желтая трубка должна быть подсоединена к цилиндру утилизации, а цилиндр утилизации — к системе утилизации.

Шаг 2 — Пропылесосьте цилиндр-утилизатор

Цилиндр утилизатора является неотъемлемой частью установки, поэтому вы должны убедиться, что он настроен так, чтобы он мог работать в оптимальном режиме. Если баллон для утилизации в вашей установке пуст, вам придется его откачать пылесосом. Это можно сделать двумя способами: с помощью блока рекуперации и вакуумного насоса через манометры коллектора.Последний вариант предпочтительнее первого.

Шаг 3 — Выровняйте давление

Вам необходимо выровнять давление, открыв оба клапана цилиндра восстановления и клапана блока отключения. Это позволит газу или жидкости попасть в баллон. Этот механизм остановится только тогда, когда вся установка достигнет равновесия по давлению.

Шаг 4 — Запуск процесса восстановления

Пока давление уравновешено, вы можете продолжить процесс восстановления.Для этого просто откройте клапаны блока рекуперации. Блок регенерации предназначен для сбора пара из цилиндра для улавливания и последующего создания давления, чтобы пар попал в холодильник. Это, в свою очередь, вызовет эвакуацию фреона из внутренней части холодильника в цилиндр для утилизации.

Шаг 5 — Отслеживание всего процесса восстановления

Поскольку вы собираетесь работать с газом, вы не сможете узнать, когда весь процесс достигнет своего конца. Смотровое стекло позволит вам это сделать.Это позволит вам визуально определить, продолжается ли процесс восстановления или нет. Через смотровое стекло вы сможете увидеть поток фреона. Если вы больше не видите этого, процесс восстановления остановлен.

Шаг 6 — Завершение процесса восстановления

Когда вы, наконец, закончили удаление фреона из холодильника, вы демонтируете систему, закрыв клапаны, расположенные в блоке регенерации.

Удаление фреона из холодильника — не слишком сложная задача для среднего гуру DIY.Теперь вы можете сэкономить, сделав это самостоятельно!

Холодильный холодильник с фреоном R600 |

Для заправки хладагента R600 необходима универсальная заправочная станция, предназначенная для этого хладагента и обеспечивающая его точную дозировку в холодильный агрегат Несмотря на то, что бытовая техника при должном уходе может эксплуатироваться длительное время, тем не менее, поломки вероятны. В этом случае необходимо вызвать специалистов, например, для ремонта холодильника и заправки его хладагентом.В некоторых случаях, если человек владеет техникой «на себя», то эту операцию он может провести самостоятельно.

Этапы заправки холодильника фреоном

После проведения любых ремонтных работ, а также при случайном повреждении системы охлаждения из системы охлаждения холодильника может вытечь охлаждающий газ, чаще всего фреон. Причем этот газ бесцветный, и обнаружить его отсутствие в системе можно, только обратив внимание на охлаждение в морозильной камере и холодильнике.

Для точного наполнения холодильной установки количество хладагента в банке уменьшается до необходимого

В некоторых случаях может потребоваться доливка фреона:

  1. Замена компрессора компрессора — случается так, что компрессор холодильника выходит из строя, в этом случае требуется его замена. А при замене компрессора газ может полностью или частично выйти из системы охлаждения.
  2. При проведении профилактических работ, например, при очистке капилляров, также может потребоваться заправка хладагента.
  3. Также может потребоваться заправка топливом и вообще проверка работоспособности холодильника после неаккуратной транспортировки, случайных ударов по компрессору и конденсатору.

Изначально при низком качестве сборки как самого холодильника, так и всей системы охлаждения в целом к ​​ним может привести негерметичность пайки труб и образование микротрещин, которые рано или поздно приведут к утечке газа .

Для качественного ремонта холодильник лучше всего отнести в хороший сервисный центр.

В нем есть все необходимое оборудование для определения места повреждения, а также опытные специалисты и, конечно же, наличие разных марок газа, например марки R600. Если фреон уже пропал из системы, в этом случае следует выключить холодильник, а также вызвать мастера, который найдет течь, закроет это место и заправит холодильную систему фреоном.

Можно ли заправить холодильник фреоном вручную

Некоторые домашние мастера могут не только выполнить мелкий ремонт любым методом, но и отрегулировать все элементы бытовой техники.Например, если есть соответствующие инструменты для ремонта самого охлаждающего газа, а также понимание работы устройства, вы можете все сделать самостоятельно, а для этого нужно предпринять шаги.

Если вы не специалист, иногда заправка фреона своими руками — дело небезопасное

А именно:

  1. Отключение холодильника от сети.
  2. Найдите место, где произошла утечка газа.
  3. В системе с помощью воздуха создается избыточное давление.Для этого компрессор подключается к сервисному порту компрессора или через пайку с патрубком и специальным клапаном к холодильной системе, после чего создается давление 15 атм для алюминиевых труб и 25 атм для медных труб, все найденные трещины тщательно заделываются.

Необходимо сделать прокол осушителя для сброса давления в системе, затем при давлении до 6 атм трубки продувают азотом. Отрезаем фильтр-осушитель и припаиваем новый.Систему без фильтра осушителя нельзя держать открытой дольше 15 минут.

Наполнение должно производиться в хорошо проветриваемом помещении, при этом нельзя включать и выключать другие электроприборы. Заправку следует производить фреоном того типа, который указан в паспорте на холодильник.

Заправка осуществляется с помощью специальной АЗС, которую можно арендовать. Один шланг станции подключается к сервисному патрубку компрессора холодильника, средний — к баллону с газом.Третий — к вакуумному насосу, чтобы полностью откачать воздух из системы, когда в системе установлен вакуум (если есть манометр, его показания должны быть минимальными), затем в систему закачивается газ. .

Способы: как найти утечку фреона в холодильнике

Обнаружение утечки из холодильной установки — далеко не самое простое занятие, так как утечка может произойти практически в любом месте труб или какого-либо другого структурного элемента устройства.Косвенной причиной утечки фреона из холодильника может стать повышение температуры внутри холодильника.

Поиск утечки может потребовать больших усилий, при выполнении данного вида работ нельзя быть уверенным, что утечка хладагента произошла в одном месте

Повышение энергопотребления и снижение шума всей холодильной установки является признаком утечки.

При первых признаках протечки следует внимательно осмотреть все внешние трубки холодильника и, по возможности, внутренние.Также признаками протечки может быть маслянистая эмульсия на конструкции холодильника. Если микротрещин не обнаружено, и масляных пятен не обнаружено, то следует предпринять определенные действия.

А именно:

  1. Используйте мыльный раствор, его следует наносить на подозрительные места, утечку можно обнаружить по появлению пузырьков.
  2. Точный способ определения утечки — использование специального течеискателя, например, галогенидного. Воздух проходит через медную трубу, и при обнаружении утечки цвет пламени меняется.
  3. Также можно залить в систему ультрафиолетовый краситель, и через некоторое время утечку можно обнаружить с помощью ультрафиолетовой лампы.

Также систему можно закачать в систему с азотом, постепенно увеличивая давление до 10 бар, и есть возможность искать утечку в системе. Обратной стороной этого метода является то, что он занимает много времени, и необходимо отключать холодильное оборудование. Самый эффективный и быстрый способ — использовать электронные системы обнаружения утечек, но недостатком таких устройств является то, что система будет работать только на определенных типах фреона.Проверить утечку из бытового холодильника сложно, и лучше всего обратиться в сервисный центр, где есть все необходимое оборудование.

Как правильно заправить холодильник фреоном в домашних условиях

Для сохранения продуктов в домашних условиях бытовой прибор представляет собой холодильник, и в случае каких-либо проблем с ним, например, если из него выходит охлаждающая жидкость, он перестает работать. В этом случае придется вызвать специалиста или оставить холодильник в сервисном центре.Но в некоторых случаях можно попробовать залить самостоятельно. Для начала нужно определиться с видом фреона в домашних условиях, которым заправляют ту или иную модель холодильника, обычно это можно узнать из паспорта.

Для правильной работы с любым типом фреона необходимы обязательные знания и соблюдение правил безопасности

Для заправки вам понадобится:

  • Вакуумный насос;
  • Компрессор;
  • Манометры;
  • И краны со шлангами.

Кроме того, может потребоваться азот для продувки всей системы.Вы можете арендовать все оборудование, а в соответствующей компании взять фреон нужной марки. Система продувается азотом по подающим трубам, после чего через эти же трубы подключается насос, который откачивает воздух из системы, процесс лучше всего контролировать с помощью манометра.

После использования компрессора в систему вводится фреон, всю процедуру нужно проводить осторожно с помощью манометров и по возможности в хорошо вентилируемом помещении.

После проверки следует проверить холодильник, если все сделано правильно, то все должно работать как надо. При возникновении неисправностей повторите процедуру и снова замените фреон. Если вы не можете самостоятельно поменять фреон, а также отремонтировать холодильник, следует обратиться к специалистам.

Холодильный холодильник фреон (видео)

Выполнить весь необходимый ремонт холодильника можно полностью самостоятельно, если изучить все этапы ремонта и заправки фреона.А набравшись необходимого опыта, можно впоследствии отремонтировать холодильники для родственников, друзей и т. Д.

Как отремонтировать и обслужить автомобильный кондиционер

Вам нужно отремонтировать кондиционер в вашем автомобиле? Мы команда сертифицированных ASE механики, которые создали это руководство для вас, чтобы вы могли понять, как система работает, и что искать, когда она не работает. Мы также включили популярные руководства по ремонту с видео, которые помогут вам оптимизировать ремонт или увидеть, сколько вы платите при сдаче автомобиля в ремонтную мастерскую.Давайте прямо сейчас!

Введение

Если заглянуть под капот на кондиционер в машине, может показаться, что сложно, но это не так. Как только вы узнаете, как он доставляет холодный воздух, вы увидите это действительно довольно просто. Ваш обогреватель и кондиционер (HVAC) выполняет три рабочие места; охладить салон автомобиля, нагреть салон и разморозить ветровое стекло. Все три режима работают вместе как единая система. Климат система управления управляется главным компьютером, в котором находятся органы управления для система и в большинстве случаев находится в тире.

Этот компьютер дает команду компрессору начать нагнетание хладагента. вместе с приводами смесительной двери, которые направляют поток воздуха с пола, середины и дефлекторы разморозки. Эти приводы воздушной заслонки также регулируют температуру воздуха путем смешивания горячего воздуха. от нагревателя и холодный воздух от кондиционера. Когда одна часть системы не работает как кондиционер, тогда одна часть системы перестает работать, в этом случае холодный воздух.

СПОНСИРУЕМЫЕ ССЫЛКИ

Система кондиционирования воздуха состоит из четырех основных частей: Компрессор, работающий от двигатель с помощью змеевика.На гибридных автомобилях компрессор работает от электричества и делает то же самое. операция. Конденсатор, расположенный перед радиатором двигателя, охлаждает хладагент. от компрессора до того, как он направится в испаритель, расположенный внутри автомобиля. Здесь жидкость под высоким давлением попадает в испаритель. как газ низкого давления и где создается холод. Затем электродвигатель нагнетателя обеспечивает циркуляцию воздуха в салоне.

Перед тем, как приступить к ремонту системы, рекомендуется посмотреть, как система кондиционирования работает.

Перед тем, как начать

Начните с автомобиля на ровной поверхности с парковкой трансмиссией и комплект аварийного тормоза. Двигатель должен быть выключен, но прогрет. Надевайте защитные очки и перчатки. для защиты от травм. Никогда не ослабляйте и не откручивайте шланги или фитинги до разрядка система хладагента. Система действительно содержит небольшое количество масла который может быть изгнан при выписке.

Вы увидите инструменты и расходные материалы, используемые в следующих руководствах, которые вы будете можно найти всюду и в конце этой статьи, а также список конкретных руководства по ремонту.Следует помнить, что все системы кондиционирования воздуха работают на тот же принцип.

Хорошо, теперь, когда вы прошли ускоренный курс по работе системы, давайте подойдем к эта проблема как у механика.

СПОНСИРУЕМЫЕ ССЫЛКИ

Почему мой кондиционер не работает?

Если воздух не выходит из вентиляционных отверстий, проблема не в хладагенте. система рециркуляции (A / C) и может быть отнесена к двигателю нагнетателя или управлению вентиляцией привод.Вот как это определить; запустите двигатель и включите кондиционер на. Затем переместите настройку вентилятора с самого высокого на самый низкий. Если ты ничего не слышишь это проблема с нагнетательным вентилятором.

Если вы слышите звук вентилятора, но воздух не проходит через вентиляционные отверстия, или если воздух генерируется из неправильных отверстий, это проблема с приводом.

Если воздух выходит из правильных отверстий, но не холодный (нет холодного воздуха — дует теплый воздух) продолжайте движение вниз по направляющей.

Когда включается кондиционер, начинают происходить три вещи: компрессор, электродвигатель вентилятора и исполнительные механизмы вентиляции получают электрический сигнал для включать. Это приводит к включению муфты компрессора при работе внутреннего части компрессорного насоса. Это перекачивающее действие сжимает хладагент так он может циркулировать по системе. Следующий шаг представлен в порядок популярности.

Шаг 1. Проверьте заряд системы кондиционирования

По мере старения вашего автомобиля уровень хладагента должен поддерживаться и добавляться обеспечение того, чтобы система оставалась заполненной.Поскольку эта система находится под давлением как шину, ее нужно будет заряжать по мере старения. Подзарядка системы не сложно, и это можно сделать примерно за 20 минут.

СПОНСИРУЕМЫЕ ССЫЛКИ

Если в системе низкий уровень, то вы можете подзаряжайте и следите, как долго длится заряд. Если система длится до 6 месяцев, после чего еще одна подзарядка может перевесить ремонт системы, который вы можете сделать примерно за $ 35.00 самостоятельно. Признак низкий уровень заряда системы в том, что она будет выделять белый пар из вентиляционных отверстий. очень похоже на вашу домашнюю морозильную камеру.Это потому, что падение давления внутри испаритель перегружен, что приводит к его «обледенению». Зарядка системы кондиционирования решит эту проблему.

Чтобы проверить «состояние заряда» системы, подключите датчик или зарядный комплект к Сервисный порт шланга на стороне низкого давления для считывания статического давления.

Показывает давление в системе. Если система плоская, есть утечка хладагента которые необходимо обнаружить и отремонтировать перед подзарядкой системы.

СПОНСИРУЕМЫЕ ССЫЛКИ

Если система заполнена и статическое давление (при выключенном двигателе) составляет от 70 до 90 фунтов на кв. Дюйм, продолжайте движение вниз по направляющей. проверка системы.

Шаг 2: Проверьте работу компрессора

На этом изображении двигатель работает, но сцепление выключено. не занимается. При включенной системе это может означать одно из двух, во-первых, в системе низкий уровень заряда, поэтому компрессор не включается из-за высокого давления. переключатель расположен где-то на стороне низкого давления системы.Или есть какая-то электрическая проблема, например: перегоревший предохранитель, реле и катушка включения сцепления или климат-контроль компьютер закорочен. Если при включении кондиционера раздается громкий визжащий шум компрессор заблокирован и требует замены.

Прежде, чем мы продолжим, есть дополнительный тип компрессора, который представлен на немецких автомобилях (BMW, Mercedes Benz и Volkswagen), на которых нет сцепление. Один из этих компрессоров показан на изображении ниже, на котором нет муфты и проводов к катушке активации.

Как вы можете видеть, часть ступицы шкива, где будет располагаться сцепление крепится непосредственно к входному валу компрессора. Эти компрессоры имеют внутренний клапан, расположенный в задней части компрессора чтобы начать процесс при активации. Для этих автомобилей в тестировании будет одна переменная, которая мы вернемся к более подробному руководству.

На компрессорах с муфтой сцепления, когда система еще включена и настроена на самую низкую температуру. настройки и максимальной скорости вентилятора определяют местонахождение компрессора.Используя фонарик и проверьте работу сцепления, оно будет делать одно из двух; во-первых, это будет включаться и выключаться, что означает система разряжена, вентилятор конденсатора не работает или засорение расширительной трубки или диафрагмы.

СПОНСИРУЕМЫЕ ССЫЛКИ

Если сцепление ничего не делает, то самое время подключить датчик или комплект для зарядки чтобы увидеть, полностью ли разряжена система или слишком мало заряда. Когда система низка или перегружена, реле давления сообщает компрессору, когда нужно выключить вниз, чтобы избежать повреждений.На компрессорах с внутренним клапаном, например, на немецких автомобилях, вы должны использовать контрольную лампу, чтобы проверить, что сигнальный провод получает власть или нет. Этот стиль системы не работает, когда он на низком уровне. просто отключается, поэтому лучше всего проверить заряд системы.

Шаг 3. Проверьте вентилятор конденсатора

Запустите двигатель и установите кондиционер на самую низкую температуру. В Первое, на что обращать внимание, — это включенный вентилятор конденсатора (если он есть). Этот фанат должен включиться в течение минуты после включения системы переменного тока.Если этот поклонник не горит, значит, это проблема, которую необходимо устранить. Если автомобиль задний привод и механический вентилятор, чтобы убедиться, что вентилятор «свободно вращается» что указывает на неисправность муфты вентилятора и ее необходимость в замене. В через конденсатор должен втягиваться или проталкиваться воздух, чтобы система могла Работа.

Шаг 4. Проверьте электрическую систему климат-контроля

Посмотрите на панель климат-контроля, чтобы увидеть, есть ли какие-либо огни мигают, что указывает на неисправность, в которой код необходимо прочитать.Каждый метод получения этих кодов отличается от каждого производителя. Эти коды направят вас к цепи или системе, в которой возникла проблема. Если на панели все в порядке или индикаторы на панели полностью погасли, пожалуйста, продолжайте вниз по гиду.

Найдите панель предохранителей автомобиля под приборной панелью или центр распределения питания под капот. С помощью контрольной лампы проверьте все соответствующие предохранители, такие как BCM, климат-контроль, отопитель, электродвигатель вентилятора и для кондиционера.Вы можете использовать свой автомобиль руководство, чтобы помочь найти предохранитель.

Если новый предохранитель перегорел после замены, в системе произошло короткое замыкание. Большинство из время это короткое может быть связано с компрессор катушка сцепления, в этом случае она должна быть заменены.

СПОНСИРУЕМЫЕ ССЫЛКИ

Если все соответствующие предохранители в порядке, следующая часть системы имеет высокий частота отказов — реле кондиционера. Это реле подает основное питание на компрессор. через предохранитель системы.Найдите реле на панели предохранителей или в распределительном центре. используя руководство по эксплуатации.

Однажды найденный проверить терминалы реле питания и заземления, а затем замените реле для повторной проверки системы. Вы можете поменять местами это реле для аналогичного в автомобиле, такого как электрические стеклоподъемники или дверные замки, чтобы проверьте это, многие из этих реле одинаковы.

Датчик давления используется для измерения количества хладагента в системе.Когда этот датчик выходит из строя, компрессор не включается. Чтобы проверить этот датчик снимите разъем проводки и вставьте перемычку между двумя клеммами разъема. Если компрессор включается, датчик неисправен или система низкая или завышенная. Если ничего не происходит, используйте контрольная лампа, чтобы увидеть, есть ли 12 вольт на одном из проводов. Если нет питания, подозревайте, что компьютер климат-контроля неисправен.

Если вы выполнили все эти тесты, а система по-прежнему не работает, пин-код к контакту напряжение и проверка на проходимость в порядке.Этот тест звучит сложнее, чем он То есть, используя электрическую схему для вашего автомобиля, вы в основном должны контрольная работа каждый провод для питания или заземления, а затем целостность, чтобы убедиться, что каждый провод полностью подключен.

СПОНСИРУЕМЫЕ ССЫЛКИ

Если двигатель перегревается или низкий уровень охлаждающей жидкости кондиционер будет слабым или вообще не работают. Если вы какое-то время управляли автомобилем и заметили, что система перестает работать первым делом проверьте это датчик температуры двигателя или сигнальную лампу.

Посмотреть видео!

Техническое обслуживание

Листья деревьев, полиэтиленовые пакеты и грязь могут попадать в конденсатор, препятствуя производительность системы. Удалите из корпуса все препятствия, например, пластиковые пакеты. конденсаторная зона. Также используйте садовый шланг для очистки конденсатора с высокой форсунка под давлением время от времени. Это действительно хорошо работает и помогает воздуху кондиционер работать эффективнее. Компрессор — основная механическая часть система, которая приводится в движение змеевиком двигателя.Этот пояс должен быть в хорошем рабочем состоянии и заменяется в случае износа.

Некоторые автомобили оснащены воздушным фильтром салона, который очень похож на двигатель. воздушный фильтр, который может забиться, что приведет к ограничению воздушного потока. Этот фильтр должен быть заменяется, когда поток воздуха становится ограниченным.

Если ремонт был произведен, систему необходимо пылесосить и заряжать, чтобы удалить повреждения, вызывающие влагу. Если вы этого не сделаете пропылесосьте систему, кондиционер не будет таким холодным из-за воздуха, который скапливается внутри система после того, как она была открыта.

В этой статье вам понадобятся различные инструменты и принадлежности. Мы создали для вас список, который легко получить, если у вас их нет уже.

Подробнее: Инструменты и расходные материалы, необходимые для ремонта кондиционера

СПОНСИРУЕМЫЕ ССЫЛКИ

Вам также понадобятся запасные части, такие как предохранитель или реле. Мы создали руководство, которое проинформирует вас о том, куда идти. чтобы получить лучшее предложение и качество.

Подробнее: Воздух запасная часть кондиционера руководство по закупкам

Чтобы получить более подробную информацию о вашем конкретном автомобиле, посетите наш руководство по ремонту информационное руководство.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
