Содержание

Механизмы пластикового окна: полезные статьи

Чтобы обеспечить возможность открывать пластиковые окна и двери, их комплектуют специальными механизмами. В зависимости от вида используемой фурнитуры различаются как принцип открывания, так и положение створок в открытом состоянии и в режиме проветривания.

По типу механизма все светопрозрачные конструкции делятся на:

  • глухие — монолитные неоткрывающиеся конструкции без запорного механизма;
  • распашные — поворотные, откидные, поворотно-откидные;
  • раздвижные (портальные) — подъемно-сдвижные, параллельно-сдвижные, складные («гармошкой»).

Поворотный

Это базовая система — простая и надежная конструкция, при которой окна распахиваются вправо или влево в горизонтальной плоскости. Створка крепится в двух точках с помощью специальных навесов, закрепленных в фурнитурном пазе в вертикальной плоскости рамы. Чтобы зафиксировать створку приоткрытой (ограничить распахивание) используют специальный элемент фурнитуры — гребенку. Это пластиковая планка с зубцами, которая крепится на раме, а ее ответная часть, металлический стержень, монтируется в торце створки или под ручкой окна. Поворотный механизм можно устанавливать не только на прямоугольные окна и двери, но и арочные, треугольные, трапециевидные конструкции.

Откидной

Системы, открывающиеся в вертикальной плоскости под определенным углом (обычно сверху вниз), устанавливают в коридорах и подъездах, санузлах, откидными нередко делают фрамуги при остеклении широкоформатных проёмов или одну из секций в конструкциях с несколькими створками. Основная функция откидного окна — проветривание. Створки так же, как и в поворотных системах, крепятся навесами, только закрепленными в горизонтальной плоскости. Системы позволяют использовать полезную площадь подоконника, в открытом состоянии безопасны для детей, а проникновение злоумышленников затруднено.

Поворотно-откидной

Пластиковые окна с поворотно-откидным механизмом — самые распространенные. Они могут работать в двух режимах — поворотном (полностью открываются в вертикальной плоскости) и откидном — для проветривания. Основные узлы фурнитуры располагаются в таких конструкциях по периметру и в закрытом состоянии обеспечивают створке более плотное прилегание к раме. Ассортимент поворотно-откидной фурнитуры ведущих современных производителей позволяет регулировать степень открывания, устанавливать режим микропроветривания, использовать специальные блокираторы, предотвращающие случайное выпадение детей. Управление позициями створки осуществляется с помощью ручки — в горизонтальном положении окно открыто, при повороте вертикально вверх — приоткрыто, вверх и под углом 25-30 градусов — щелевая вентиляция.

Раздвижной

Раздвижные светопрозрачные конструкции — идеальный вариант для небольших балконов и лоджий, также они используются при портальном остеклении широкоформатных проёмов. Секции в таких окнах сдвигаются в сторону или вверх (вертикально-сдвижные) и позволяют рационально использовать полезное пространство.

Раздвижные окна и двери можно комплектовать тяжелыми стеклопакетами и противовзломной фурнитурой. В зависимости от принципа смещения створки различают несколько разновидностей систем.

  • Параллельно-сдвижные. Створки на роликах плавно движутся по направляющим вдоль рамы, всегда оставаясь в плоскости проёма. Такой механизм позволяет даже крупногабаритные тяжелые конструкции открывать и закрывать без усилий, управление осуществляется только с помощью ручки. При необходимости проём открывается не полностью, оставляя лишь небольшой зазор. Разновидность таких систем — наклонно-сдвижные окна, в которых секции можно не только сдвигать, но и откидывать для проветривания.
  • Подъемно-сдвижные. При открывании створки сначала приподнимаются на несколько миллиметров вверх, а затем плавно сдвигаются в сторону. Такие конструкции не только стильно выглядят, просты и надежны в эксплуатации, но и герметичны, обладают высокими показателями шумо- и теплоизоляции.
  • Складные сдвижные. Открывающиеся секции на подшипниках перемещаются на ходовом рельсе и складываются «гармошкой» по одну или обе стороны проёма, образуя плотный пакет, занимающий минимум места. Системы позволяют максимально освободить проём при открывании и создать красивый панорамный вид в закрытом положении. Они используются при портальном остеклении жилых и коммерческих объектов — выходов на террасы и веранды, оформлении автосалонов, шоурумов и переговорных, кафе и ресторанов.

Распашные механизмы объединяют петлевые группы и блокирующие элементы, ответные планки, а также профильную обвязку, обеспечивающую взаимодействие ручки с другими элементами фурнитуры.

В зависимости от механизма открывания могут использоваться различные виды комплектующих.

  • Петли. Разъемные и неразъемные элементы, устанавливаемые на специальных шпильках в поворотных и поворотно-откидных конструкциях.

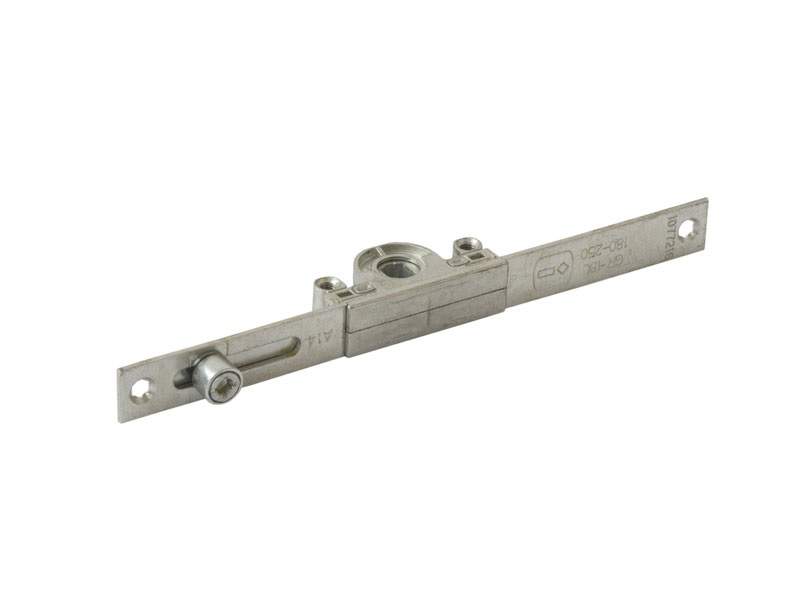

  • Цапфы и планки. Обеспечивают зацеп створки в раме при открывании и плотное прижимание в закрытом положении.
  • Запорная фурнитура. Замки, крючки, шпингалеты, создающие препятствие для несанкционированного открывания окна снаружи.
  • Ограничитель поворота. Блокирует распахивание створки более чем на 90 градусов.
  • Защелка. Фиксирует створку в закрытом положении, препятствует произвольному открытию под влиянием внешнего воздействия.

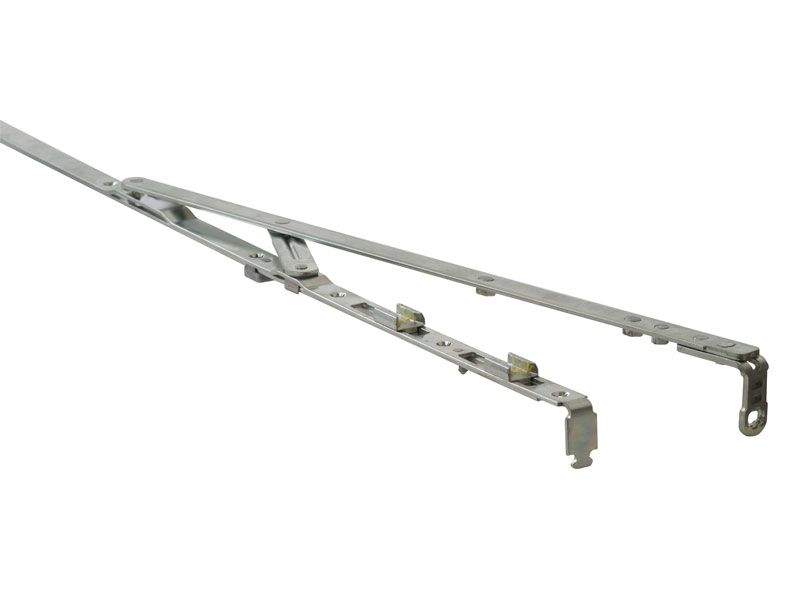

  • Ножницы. Ограничивают зазор в наклонном положении створки в поворотно-откидных системах.
  • Замки с защитой от детей.
    Не позволяют случайно открыть окно изнутри.
  • Блокиратор открывания. Ограничивают просвет между рамой и створкой, не позволяют случайно распахнуть окно.
  • Микролифт. Роликовый механизм, поддерживающий габаритные створки и снижающий нагрузку на петли.
  • Вентиляционный клапан. Обеспечивает приток воздуха при закрытом окне.
  • Декоративные накладки. Надеваются на видимые функциональные детали фурнитуры, скрывая их.

В состав раздвижного механизма открывания входят верхние и нижние направляющие, каретки с роликами, обеспечивающие плавный ход, крепежные пластины, стопоры-ограничители, фиксирующие двери в крайнем положении, ручки и замки, препятствующие открыванию створок.

Долговечность и бесперебойная работа систем напрямую зависят от качества фурнитуры. Компания ЭКООКНА использует немецкую фурнитуру Gretsch-Unitas (G-U), обладающую эксклюзивным внешним видом, высокой коррозийной и механической стойкостью. Она обеспечивает плавное и бесшумное управление положениями створок, может использоваться для тяжелых секций, вес которых вместе со стеклопакетом составляет до 150 кг.

Подпишитесь на нашу рассылку

Получайте первыми промокоды на скидку, выгодные акционные предложения и информацию о новинках!

Выбор фурнитуры для пластиковых окон

Качественные пластиковые окна, соответственно, их приобретение – это существенная статья расходов. Безусловно, каждый потребитель старается сделать правильный выбор, тем самым увеличить срок службы окон, исключить дополнительные расходы на ремонт и обслуживание. Это вполне возможно в том случае, если высокими качественными и эксплуатационными характеристиками отличаются не только рамы, стеклопакеты, но и фурнитура, которой комплектуются окна.

Особенности и строение оконной фурнитуры

Оконная фурнитура подразумевает целый комплекс механизмов, благодаря которым становится доступным весь функционал пластиковых окон. Именно фурнитура обеспечивает должную шумо- и теплоизоляцию, комфортное открывание/закрывание окон, использование различных режимов открытия и пр. Низкое качество комплектующих становится причиной их быстрого выхода из строя, поэтому экономия в данном вопросе приводит к неизбежным дополнительным расходам.

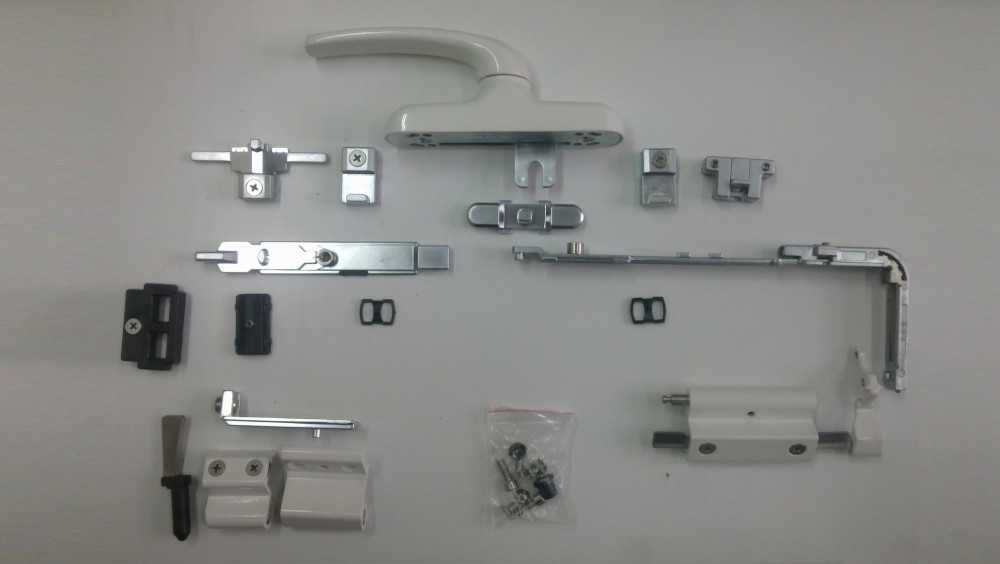

Модульный принцип лежит в основе комплектации фурнитуры. Базовый комплект состоит из следующих неотъемлемых элементов:

  • запорный механизм,
  • петлевая группа,
  • элементы поворота створок.

В зависимости от потребностей клиента можно установить дополнительные детали, тем самым расширить стандартный комплект. Это могут быть детали, защищающие от взлома, детские замки (в целях безопасности), упрощение процесса открывания/закрывания и пр. Стальные изделия отличаются максимальной износостойкостью и надежностью.

Способ открывания створок определяет следующие типы фурнитуры:

  • среднеподвесная поворотная фурнитура. Она подразумевает наличие горизонтального подвеса, который, исключая риск провисания, обеспечивает поворот створок на 180 градусов;
  • механизмы поворотные с вертикальным подвесом – данный тип фурнитуры наиболее распространен ввиду простого функционала и оптимальной стоимости;
  • механизмы раздвижные. Системы данного типа широко применяются в остеклении балконов и лоджий;
  • поворотно-откидные механизмы. Здесь положение ручки определяет степень открытия створки (полностью распахнута или открыта в режиме проветривания). Данный тип пользуется спросом на российском рынке;
  • механизмы для фрамуг запирающие.

Осуществить выбор фурнитуры по типу достаточно просто – ведь все зависит от того, какой способ открывания створки необходим потребителю.

Дополнительные элементы

Монтаж основных элементов необходим для удобной эксплуатации створок, их правильного положения. Для того чтобы усовершенствовать функционал и облегчить процесс эксплуатации окна осуществляют монтаж вспомогательных элементов. Их установка целесообразна, если необходимо защитить помещение от взлома, оградить детей от опасности и пр.

К дополнительной фурнитуре относятся:

  • Микролифт. Данный элемент не влияет на функционал окна, но в значительной степени снижает нагрузку на его основные механизмы, продлевая тем самым их срок эксплуатации;
  • Ограничители поворота. Они позволяют зафиксировать открытую створку в крайнем положении. Вместе с ними устанавливают тормоз, что позволяет добиться максимальной устойчивости конструкции при открытии до 150 градусов;
  • Накладки пластиковые. Их функция носит декоративный характер и предназначены они для скрывания видимых частей механизмов. Производители качественной продукции поставляют колпачки ровно в том количестве, сколько механизмов установлено в окне;
  • Блокировщик поворота. Их установка оградит потребителя от произвольного распахивания окна, позволит ограничить угол поворота. Они актуальны в домах, где часты сквозняки или есть маленькие дети;
  • Детский замок. Есть несколько вариантов этого механизма и все они направлены на создание безопасных условий в домах, где есть дети. Такой замок оградит ребенка от нечаянного опрокидывания из окна, ведь без ключа створку открыть невозможно.

Все большим спросом в последнее время пользуется автоматическая фурнитура. Ее работу координирует электропривод, облегчая тем самым жизнь владельцев такого окна. Механизмы, работающие в автоматическом режиме можно запрограммировать, защитив дом от несанкционированного проникновения с помощью специального сигнала.

Производители оконной фурнитуры

На российский рынок поставляют продукцию производители различных стран. В число лучших вошли:

  • G-U. Опытный производитель основной фурнитуры, дополнительных элементов, противовзломных систем. Выпускаемая компанией продукция отвечает высоким стандартам качества, надежности, поэтому отличается длительным сроком эксплуатации и простотой использования.
  • Maco. Австрийская компания приобрела широкую популярность на отечественном рынке. Под данным брендом выпускается поворотная, противовзломная, поворотно-откидная фурнитура. Важным преимуществом данной продукции является оптимальное соотношение цены и качества, возможность скрытого монтажа абсолютно всех механизмов.
  • Roto. Немецкий производитель, который на протяжении многих лет является поставщиком качественной, функциональной и долговечной фурнитуры для пластиковых окон. Надежность своей продукции производитель подтверждает 10-летней гарантией. Для оригинальной фурнитуры Roto характерен плоский запорный язычок.
  • Winkhaus. Один из самых опытных производителей фурнитуры для ПВХ окон. Простые и удобные механизмы отличаются высокой степенью надежности, доступным функционалом. Облегчают работу систем специальные подъемные ролики.
  • Siegenia-Aubi. Немецкий изготовитель фурнитуры для деревянных, алюминиевых и пластиковых рам. Особенностью механизмов данного бренда является удобство регулировки створок в любом положении.

Данный рейтинг производителей оконной фурнитуры актуален для российского рынка, остальные компании пользуются меньшим спросом. Отдавая предпочтение механизмам компаний из вышеуказанного списка, вы делаете выбор в пользу надежности, качества и долговечности. Ведь экономия в данном вопросе может привести к дополнительным расходам уже в первые месяцы эксплуатации.

Оконные замки ПВХ | Запорный механизм для окон ПВХ | Стрелы | Сообщения | Мако | Mila

Оконные замки ПВХ | Запорный механизм для окон ПВХ | Стрелы | Сообщения | Мако | Мила | ГУ

Поиск

01204 652211 или по адресу office@handlesandhinges. co.uk

Оконные замки для НПВХ

Какой тип замка для окон с двойным остеклением мне нужен?

Два основных типа ручек оконных замков, которые устанавливаются на стеклопакеты. Нажмите ниже, чтобы получить информацию о том, какой замок вам нужен и как он подойдет к вашему окну.

РЕДУКТОРЫ ДЛЯ ОКНА ПВХ являются центральной частью трехсекционного замка и могут быть заменены самостоятельно. Необычно заменять стержни или болты, поскольку обычно выходит из строя только стеклоподъемник, хотя у нас есть большинство из них, если это необходимо. Замок удерживается на месте стопорными винтами вместе с болтами оконной ручки. Все это нужно будет снять, чтобы снять замок с окна.

Полноразмерные оконные замки Это более старый стиль оконного замка, но он по-прежнему очень популярен сегодня. В то время как некоторые замки espag устарели, мы обычно можем предложить альтернативу, которая может быть дополнена небольшими изменениями. Правильные измерения облегчат вашу работу, так как вам нужно будет выровняться с оконной ручкой, вам понадобится задний отступ, длина и знать, является ли он смещенным или встроенным. Нажмите здесь для нашего руководства, которое поможет вам решить все это.

Ответные планки и винты для оконных замков

Все дополнительные детали, необходимые для установки замка Espag или оконного редуктора Замена оконного замка должна быть простой заменой, однако отсутствие винтов и фиксаторов может замедлить работу.

Если у вас устаревший замок, вам могут понадобиться дополнительные винты или ответные планки, чтобы подогнать альтернативный оконный замок. Все дополнительные биты, необходимые для ремонта ваших окон, доступны здесь. Если есть что-то еще, что вам нужно, позвоните нам по телефону 01204 652211

  • Оконные механизмы типа Espag
  • Механизмы окон типа Shootbolt & Gearbox
