Замер окон пвх инструкция: Инструкция по замеру пластиковых окон

Содержание

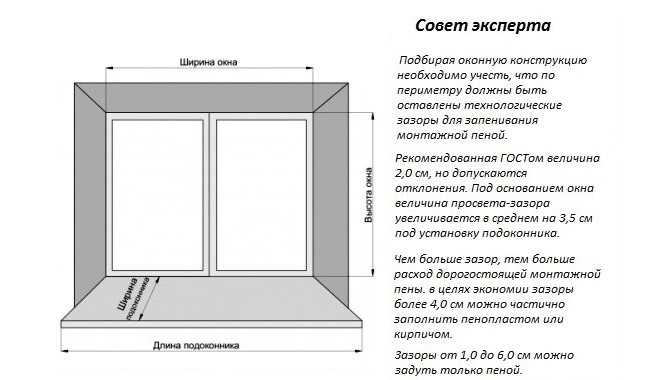

Инструкция по замеру окон ПВХ

Правильная установка металлопластиковых окон зависит от того насколько точно будет выполнен замер.При этом проём замеряют не только снаружи но и с внутренней стороны,чтобы определить глубину четверти оконного проёма,ширину подоконника,отлива,ширину и длину откосов.

Существуют два вида установки:

1.С четвертью

Четверти- это выступы внутрь проёма наружной части стены, предназначенные для защиты окон от выпадения шириной и глубиной в полкирпича.

Необходимо учитывать,что существующий проём может быть сильно перекошен,что приводит к необходимости увеличения размеров проёма на величину перекоса.

Поэтому,чтобы не допустить выпадания окна из четверти, размер должен быть больше наружного размера оконного проёма,как минимум на 30-60 мм по ширине и 15-30 мм по высоте.

Этого добиваются двумя способами:

а) увеличения размера оконной коробки ,

б)увеличения размеров окна за счет доборног о профиля (расширителя)прикрепленного к коробке .

Расширитель изготовлен из того же профиля,что и само окно,бывает разной ширины 25-100 мм

При замере окна по высоте необходимо учитывать ,что с наружной стороны окна снизу ,а иногда и сверху,должен быть установлен отлив,для отвода дождевой воды.Поэтому высота рамы с подставочным профилем должна быть выше наружного проёма.Так как отлив должен быть установлен с уклоном достаточным для отвода от рамы дождевой воды,это необходимо для того,чтобы не перекрыть водоотливные отверстия,расположенные на раме.

2.Без четверти

Четвертей не бывает в стенах из строительных блоков крупногабаритных, типа газосиликата и т.п.

Если окно устанавливается в проем без четверти,то его размеры должны быть меньше самого проёма по ширине на 30-60 мм,по высоте на 50-80 мм, в зависимости от размеров проёма и его конфигурации.

ОТЛИВ

Металлический отлив располагается снаружи нижней рамы окна внизу. Отливы на окна служат для защиты стены от влаги и закрывают щель между капитальной стеной и материалом фасада.

При замере отлива необходимо учитывать,чтобы отлив выступал от плоскости стены с улицы на 30-60 мм,длина определяется шириной проёма.

ПОДОКОННИК

Подоконник — важная составляющая часть, как функциональная, так и декоративная, практически любого оконного проёма. С ним внутренний интерьер приобретает законченный вид.

При замере подоконника учитывают следующие условия:

После установки окна в проём и его запенивании,подоконник при монтаже заходит под окно на 10-15 мм и должен выходить за пределы внутренней стены на 40-70 мм.Поэтому его ширина складывается из следующих величин:

а) Заход под окно 10-15 мм

б) Ширина до проёма стены

в) Выход от стены на 40-70 мм

Длина подоконника определяется шириной проёма внутри помещения .Если подоконник ставится с заходом на стену(с «ушами»),то прибавляется по 40-70 мм на каждую сторону. По желанию заказчика размеры могут быть изменены.

ОТКОСЫ

Откосы – это расстояние между самим окном и стеной, проще говоря – оконный проем. Откосы бывают внутренними (находятся внутри помещения) и внешними (располагаются снаружи окна).Откосы, сделанные из листового пластика, быстро монтируются, не выгорают на солнце, легко моются.

Благодаря тому, что пластик очень долговечен, такие откосы ПВХ прослужат не менее 20 лет. Откосы из пластика экологичны, не имеют неприятного запаха, не выделяют в атмосферу вредные для людей и животных вещества.

Сэндвич панели состоят из двух листов ПВХ — прочного декоративного и внутреннего, прилегающего к стене. Пространство между ними заполнено теплоизоляционным слоем вспененного пенополистирола. Откосы для пластиковых окон из сэндвич панелей износостойки, не желтеют от солнечного света, влагостойки, устойчивы к перепадам температур и не нуждаются в утомительном уходе.

Ширина откоса измеряется от оконной рамы до начала стены.

МОСКИТНАЯ СЕТКА

Как измерить москитную сетку самостоятельно.

Перед тем, как приступить к замерам, Вам необходимо понимать, какую именно москитную сетку хотите получить.

Помните, что их различают по типам: рамочные, рулонные, дверные.А также по способам установки: карманные, Z-крепление поворотные, плунжерные.

Самыми популярными и надежными являются рамочные внутренние сетки на поворотных Z-креплениях.Потому, что они обеспечивают гарантированно плотное прилегание рамки сетки к поверхности оконной рамы и имеют привлекательный вид.

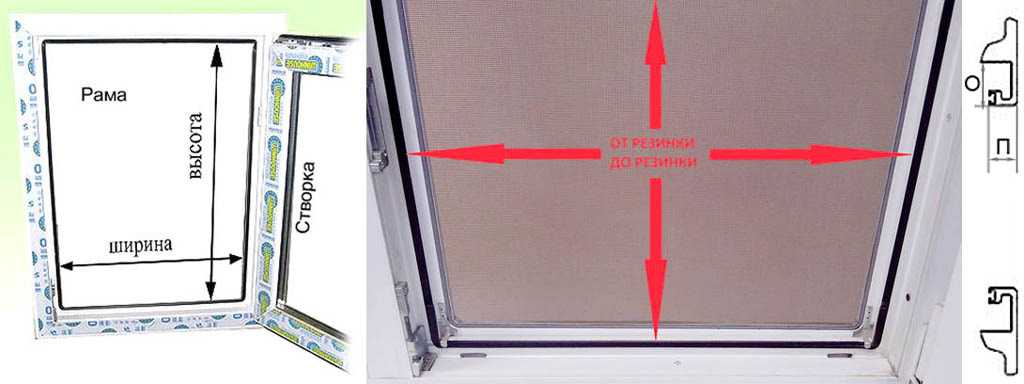

Итак, для того, что бы произвести замер москитной сетки самостоятельно Вам необходимо:

1.Взять рулетку, бумагу и ручку

2.Подойти к окну и открыть ту створку, в проем которой хотите поставить сетку.

3.Замерять световой просвет рамы по ширине и по высоте.

4.Зафиксировать полученные размеры в миллиметрах.

5.В зависимости от выбранного типа сетки, произвести расчет конечного габарита сетки по формулам.

При замере внутренние сетки на поворотных Z-креплениях размеры будем вычислять по формулам:

ширина м.с. = Ш1(наименьшая ширина) + 20 мм
высота м.с. = В1(наименьшая высота) + 20 мм
При замере москитной сетки внакладку на карманах размеры будем вычислять по формулам:
ширина м.с. = Ш2 (наибольшая ширина)+50мм
высота м.с. = В2 (наибольшая высота)+50мм

Установка окон по ГОСТу, правильный монтаж окна, инструкция

Содержание

Особенности профиля
ГОСТы
Особенности створок
Особенности стеклопакетов
Замер
Подготовка
Демонтаж старых окон
Установка оконной рамы: 1-й этап
Установка отлива
Установка оконной рамы: 2-й этап
Установка подоконника
Завершающий этап

Для того, чтобы обеспечить в частном доме или квартире комфортные условия проживания, включающие энергосбережение как зимой, так и летом, защиту от шума, взлома, пыли, влаги, жильцы устанавливают надёжные и качественные немецкие окна ПВХ.

Известные производители, такие как Rehau и KBE, гарантируют соответствие всем требованиям ГОСТов и европейским стандартам.

Особенности профиля

Важнейшей частью окна является металлопластиковый профиль. При его выборе, прежде всего следует обращать внимание на количество камер и монтажную глубину. Чем больше камер в оконном профиле, тем выше показатели тепло- и звукоизоляции. Монтажная глубина также влияет на шумо- и теплоизоляцию, помимо этого от неё зависит, какой стеклопакет возможно будет установить в дальнейшем.

Для регионов с относительно мягким климатом, таких как Юг России, и непритязательных жильцов будет достаточно 3-х камерного профиля ПВХ, который отвечает минимальным требованиям ГОСТа. Сюда относят Rehau 60(Blitz) и KBE 58.

Толщина стенок профиля строго регламентирована. В загородных домах и квартирах используются исключительно профили класса A и B, имеющие толщину внешних стенок 2,8 и 2,5 мм соответственно. Класс C из-за отсутствия строгих требований по толщине стенок используется только для нежилых помещений. Стоимость профилей класса A значительно выше, но оправдана их лучшими показателями долговечности и стойкости к деформациям. К ним относят Rehau Intelio 80 и Kömmerling 76 AD. Также они способны выдерживать большие нагрузки, что в сочетании с монтажной глубиной 76-80 мм позволяет установить тяжёлые стеклопакеты с максимальным количеством камер.

Окно из немецкого профиля Rehau и KBE со скидкой до 35%

Оставьте ваш телефон и наш менеджер свяжется с вами, поможет выбрать оконный профиль, оформит заказ.

При установке окон учитывают следующие утверждённые стандарты и нормы:

ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей» — распространяется на оконные и балконные дверные блоки из ПВХ одинарной конструкции со стеклопакетами для зданий и сооружений различного назначения, область применения конкретных марок изделий устанавливают в зависимости от условий эксплуатации;

ГОСТ Р 52749-2007 «Швы монтажные оконные с паропроницаемыми саморасширяющимися лентами» — разработан с целью обеспечения высококачественного монтажа светопрозрачных конструкций и наружных дверных блоков, применяемых в различных зданиях и сооружениях во всех климатических районах Российской Федерации;

ГОСТ 34378-2018 «Конструкции ограждающие светопрозрачные. Окна и двери. Производство монтажных работ, контроль и требования к результатам работ» — устанавливает общие требования, порядок организации и производства монтажных работ по заполнению стеновых (световых) проемов оконными и балконными дверными блоками при устройстве окон и балконных дверей в наружных стенах отапливаемых помещений жилых и общественных зданий, устанавливает методы и средства контроля технологии производства монтажных работ и устройства окон и балконных дверей, контроля качества исполнения этих работ, а также требования к результатам работ;

ГОСТ 23166-2021 «Конструкции оконные и балконные светопрозрачные ограждающие» — распространяется на оконные и балконные блоки различного функционального назначения, балконное остекление и устанавливает общие требования к их изготовлению и применению;

ГОСТ Р 59599-2021 «Пена монтажная однокомпонентная полиуретановая в аэрозольной упаковке» — распространяется на выпускаемую промышленным способом однокомпонентную полиуретановую монтажную пену, в аэрозольной упаковке, применяемую для заполнения и теплоизоляции зазоров в примыканиях строительных конструкций (швов, щелей, пустот), для заполнения отверстий и полостей в местах прокладки инженерных коммуникаций зданий и сооружений, локальной теплоизоляции строительных конструкций зданий и сооружений (для утепления поверхностей примыканий к оконным, дверным конструкциям, а также для ремонта), монтажа (приклеивания) строительных изделий и деталей при выполнении строительных и отделочных работ;

ГОСТ 24866-2014 «Стеклопакеты клееные» — распространяется на стеклопакеты клееные, предназначенные для остекления светопрозрачных конструкций: оконных и дверных блоков, перегородок, зенитных фонарей, стеклянных крыш, фасадных систем в зданиях и сооружениях различного назначения;

СНиП 23-02-2003 «Тепловая защита зданий» — устанавливают требования к тепловой защите зданий в целях экономии энергии при обеспечении санитарно-гигиенических и оптимальных параметров микроклимата помещений и долговечности ограждающих конструкций зданий и сооружений.

Особенности створок

Важно сразу спланировать конфигурацию створок окна. Как правило, в стандартные проёмы устанавливают одностворчатые, двухстворчатые и трёхстворчатые окна. При остеклении балконов и лоджий типовых планировок, окна состоят из 4-6 створок. При этом, створки могут быть:

глухими,
поворотными,
откидными,
поворотно-откидными.

Глухое окно — самый бюджетный вариант, но оно не позволяет проветривать помещение и мыть стёкла. Многие люди выбирают комплектации с чередующимися глухими и поворотно-откидными створками.

Особенности стеклопакетов

Проконсультироваться о видах стеклопакетов тоже лучше заранее. Для южных регионов России комфортные условия можно получить и с начальным вариантом — однокамерным стеклопакетом, но при условии отсутствия внешних интенсивных шумовых воздействий, таких как близкорасположенная оживлённая дорога. Чем суровее зима и сильнее шум за окном, тем должно быть больше камер в стеклопакете, максимальное количество — 3.

При этом, надо обращать внимание и на сами стёкла, которые могут изготавливаться по особым технологиям, подвергаться специальной обработке и напылению. Существуют решения для:

улучшенной теплоизоляции,
дополнительной защиты от шума,
повышенной ударостойкости (триплекс).

Воздушные камеры в стеклопакете могут быть заполнены аргоном, криптоном и осушенным воздухом, лучшее соотношение цена/характеристики у первого газа, обычный воздух хуже справляется с теплоизоляцией, а криптон стоит дороже. При планировании установки окон, нужно помнить, что чем больше количество стёкол в стеклопакете, тем больше должна быть монтажная глубина профиля.

Окна с энергосберегающим стеклопакетом Guardian со скидкой до 35%

Оставьте ваш телефон и наш менеджер свяжется с вами, поможет сделать выбор, оформит заказ.

После того, как вы проконсультировались и определились с комплектацией и конфигурацией, нужно произвести замер оконных проёмов.

Сверху и снизу окна обязательно должен быть предусмотрен зазор около 12 мм для компенсации возможной просадки здания. Размер оконной рамы должен быть меньше проёма примерно на 50 мм с каждой стороны.

Для избежания ошибок рекомендуется пригласить специалиста, который заодно подскажет, нужно ли что-то изменить в выбранной комплектации в связи с особенностями вашего дома или квартиры. Многие оконные компании предоставляют услугу замера бесплатно.

Играет роль и то, насколько в проёме стеклопакет будет расположен ближе к улице или помещению. Оптимальным будет расположение в две трети со стороны комнаты.

Монтаж

Подготовка

После согласования даты доставки окон, следует осуществить подготовку помещение к этой дате. К оконному проёму должен быть свободный доступ, проход также надо освободить, для этого уберите мешающую мебель, шторы, если вы собираетесь заменить окна на пластиковые. Для дополнительной защиты от пыли можно застелить полы и накрыть оставшиеся в комнате предметы интерьера. Сейчас в магазинах легко найти специальную защитную плёнку как для пола, так и для мебели.

Демонтаж старых окон

Следующим после изготовления и доставки окон этапом будет демонтаж старых светопрозрачных конструкций (при их наличии). Если старые окна вы планируете в дальнейшем использовать, например для дачи, то это надо учитывать и проводить демонтаж аккуратно. Снимаются створки или изымают стеклопакеты (в случае глухого окна), убирают пластиковые откосы или сбивают с них штукатурку, потом демонтируют подоконник, отлив и оконную раму.

Затем приступают к подготовке проёма. Его очищают от остатков штукатурки, монтажной пены, утеплителя, других плохо держащихся частей и строительной пыли. Может потребоваться выравнивание или укрепление проёма. Глубокие сколы и трещины в обязательном порядке устраняются цементным раствором.

Установка оконной рамы: 1-й этап

Установку нового окна начинают с крепления рамы. Она выравнивается с использованием лазерного уровня и отвеса, отклонения корректируются технологическими клиньями, ведь и незначительный перекос не позволяет окну полноценно функционировать.

В металлопластиковой оконной раме просверливаются сквозные отверстия, через которые она надёжно прикручивается к торцевой части проёма анкерами. В некоторых случаях, чтобы избежать небольшого снижения теплоизоляционных качеств окна в результате сверления, крепление рамы производится с помощью специальных металлических пластин, но этот вариант не рассчитан на значительные ветровые нагрузки и не рекомендуется специалистами, особенно для многоквартирных домов, но такой вариант лучше использовать при монтаже внутреннего балконного блока (дверь с окном), когда балкон уже застеклён.

После закрепления рамы, зазоры между окном и стеной предварительно заполняют небольшим количеством монтажной пены. Пена выполняет сразу 2-е функции: дополняет теплоизоляцию и фиксацию окон.

Установка отлива

На следующем этапе приступают к установке отлива, который должен быть длиннее проёма на 1 см справа и слева. На эти лишние сантиметры края отлива загибаются вверх. Нижний откос герметизируется пароизоляционной лентой, лента клеится таким образом, чтобы закрыть нижний зазор между окном и откосом. Затем отлив вставляется в специальный паз под окном, под водоотлив задувается монтажная пена для создания подушки. На место стыка откосов с отливом по бокам наносится герметик. Окончательная фиксация отлива проводится путём прикручивания его саморезами к подоконной планке. После удаляются излишки герметика и пены.

Установка оконной рамы: 2-й этап

Теперь самое время навешивать в соответствующие секции поворотные, откидные и поворотно-откидные створки окон на петли и вставлять стеклопакеты. Сборка окна продолжается фиксацией стёкол в раме с помощью штапиков. В обязательном порядке проверяется, чтобы окно было установлено ровно, а все механизмы исправно функционировали во всех режимах.

После этого происходит окончательное запенивание рамы. Если щели слишком глубокие и широкие, то может потребоваться задувать монтажную пену в несколько этапов. Пена будет расширяться, поэтому треть зазора нужно оставить. При работе в несколько этапов, после каждого нужны выждать 20 минут до полного высыхания пены. Зазор между рамой и стеной с внутренней стороны закрывают пароизоляционной лентой из алюминиевой фольги, которая помогает сохранять благоприятный уровень влажности в помещении, а снаружи, для защиты монтажного шва и предотвращения быстрого разрушения пены, зазор заполняют с помощью самоклеящейся пенополиуретановой ленты (ПСУЛ), которая отвечает за гидроизоляцию.

Установка подоконника

Затем приступают к монтажу подоконника. В нижней части проёма, как и в случае с отливом, укладывается пароизоляционная лента. Заготовку нужно укоротить до размеров проёма и прикрепить к подставочному профилю на окне. При расчёте глубины подоконника, нужно учитывать, что он будет утапливаться под оконную раму, поэтому рекомендуется предусмотреть, чтобы его глубина равнялась толщине стены плюс 5 см, чтобы сохранилась необходимая полезная площадь. Желательно монтировать подоконник так, чтобы он был наклонён на несколько градусов в сторону помещения. Пространство под подоконником нужно запенить. Чтобы подоконник не поднялся при расширении пены, распределите на нём нагрузку примерно в 10-15 кг до её полного высыхания. Усилить подоконник можно закрутив под него кронштейны.

Завершающий этап

Завершающий этап установки пластиковых окон — выравнивание и отделка откосов, которые выполняют не только декоративную функцию, но играют роль в тепло- и звукоизоляции. Откосы в большинстве домов и квартир выполнены из пластиковых панелей или отштукатурены.

Сразу после установки не забудьте удалить с профиля окна защитную ленту, иначе, после длительного воздействия солнечных лучей на защитную плёнку, это будет проблематично сделать.

Существуют также и необязательные опции, которые могут расширить возможности окна. Сюда можно отнести детские замки, ограничители, москитные сетки, декоративные накладки и т.д.

Обращайтесь к специалистам

Залогом долгосрочной беспроблемной работы окон является их профессиональная установка и использование качественных комплектующих от проверенных производителей. Только в этом случае у вас будет гарантия. Рекомендуется обращаться к компаниям, долго работающим на оконном рынке, имеющим в штате опытных монтажников и сотрудничающим с надёжными поставщиками. Такие поставщики предлагают компаниям выгодные цены при оптовых поставках, а значит компания в свою очередь сможет предложить доступные цены и вам.

Поделиться страницей:

Другая информация

12 советов о том, как выбрать пластиковые окна

Если вы задумались о том, чтобы заменить старые деревянные или пластиковые окна, а также в случае установки оконных систем в новом доме или квартире, то правильный выбор вам помогут сделать несколько советов от специалистов компании «Немецкие Окна».

Часто задаваемые вопросы

Специалисты компании «Немецкие Окна» подготовили ответы на часто задаваемые вопросы, которые возникают у людей при покупке, установке и использовании пластиковых окон.

Регулировка оконной фурнитуры

После установки пластиковых окон, независимо от их цены, время от времени требуется регулирование фурнитуры.

Инструкции по измерению и подгонке — Alex Trade Frames

СКАЧАТЬ РУКОВОДСТВО

Подробная инструкция по замеру и установке жилых окон

Следующие инструкции относятся к окнам из ПВХ, входным и задним дверям, французским дверям.

Как измерить окно

Самый важный шаг в процессе замены окна происходит задолго до самой установки. Перед заменой любого существующего окна вам необходимо правильно измерить размеры существующего продукта, чтобы убедиться, что заменяемое окно имеет правильный размер для поставленной задачи. Для этого вам потребуется определить следующие мерки:

Внутренняя ширина рамы (наименьший размер)
Высота рамы (наименьший размер)
Уклон подоконника
Прямоугольность рамы угол)

Здесь вы найдете все размеры и спецификации, необходимые для заказа окна на замену, что поможет вам избежать разочарований во время установки.

Установка окна

Перед демонтажем существующего окна или двери измерьте проем и проверьте новое изделие. Нет смысла снимать старую дверь или окно, если новое по какой-то причине не подходит!
Начните крепление рамы, расположив подоконный профиль на кирпичной кладке так, чтобы «подставка» плотно прилегала к линии штукатурки косяков (может потребоваться обрезать «рожки», чтобы они соответствовали кирпичной кладке) .
С помощью пластиковых уплотнителей выровняйте порог, оставив зазор примерно 5 мм между ним и кирпичной кладкой (это стандартный зазор, требуемый со всех сторон рамы). Нанесите полоску силикона вдоль задней части «подставки» и вниз по бокам, чтобы убедиться, что рама может правильно стекать. Там, где есть дополнительные профили, удлинители рамы, двутавровые секции или, например, эркеры, важно нанести силикон по всей длине секции для защиты от проникновения воды.
Откройте вентиляционные отверстия окна, чтобы обеспечить доступ к внешним косякам рамы, и, плотно прижав основание к «подставке» накладки, убедитесь, что валик силикона плотно прилегает к валику, удаляя излишки по ходу дела.
Прикрепите нижнюю часть окна к кирпичной кладке с помощью шурупов Pozidriv 5 мм x 50/60. Начните на расстоянии 150 мм от каждого внутреннего угла и затем закрепите с интервалом примерно 600 мм.
Удалите всю внутреннюю ленту и штапики окна, пометив их, чтобы их можно было установить позже в исходное положение.
Установите новое окно на место. С помощью спиртового уровня убедитесь, что новое окно расположено вертикально и, при необходимости, плотно прилегает к линии штукатурки. Кстати, не все линии штукатурки ровные; важно установить раму вертикально или даже слегка наклонить вверху для лучшего дренажа, чем следовать линии штукатурки.
Заклиньте окно на место с помощью пластиковых уплотнителей. Не сгибайте каркас из-за чрезмерной или недостаточной упаковки — это серьезно повлияет на характеристики продукта и приведет к аннулированию гарантии!
Закройте и зафиксируйте все открывающиеся створки и проверьте прямоугольность внешней рамы. Это важно – окна, установленные не по квадрату, не гарантируются.
С помощью сквозного крепления рамы или крепления кронштейна закрепите оконные косяки и низ окна в окантовке кирпичной кладки. Используйте крепежные болты 10 x 100 мм на расстоянии 150 мм от каждого угла с интервалом 600 мм. Во всех случаях убедитесь, что головки винтов не торчат, так как это может помешать позиционированию стекла. Проверьте уровень и не перетяните крепежные болты.

Установка остекления оконного блока

Перед установкой стеклопакетов в проем установите уплотнители остекления в нишу рамы. Капля силикона или мастики зафиксирует пакер на месте при подготовке к остеклению и защитит от смещения в будущем. Мостовой пакер (черный) всегда должен использоваться в качестве нижнего пакера для обеспечения беспрепятственного дренирования.
Все поворотно-откидные створки требуют носка и пятки – пожалуйста, ознакомьтесь с нашим руководством по носкам и пяткам.
Из соображений безопасности убедитесь, что пакеры расположены в точках запирания, а также на противоположной стороне. Это предотвращает смещение рамы из точек блокировки при попытке взлома.
Убедитесь, что прокладки хорошо смазаны мыльной водой или средством для чистки стекол, прежде чем поднимать стеклопакет на раму. Установите блок прямо на уплотнители остекления, убедившись, что стекло находится по центру проема. Вставьте стекло обратно в притвор до упора, не прилагая чрезмерного усилия.
Аккуратно разблокируйте и откройте створки, чтобы проверить плавность хода, наблюдая за любым движением между стеклом и рамой. Для достижения идеальной прямоугольности всех створок могут потребоваться небольшие стеклопакеты. Боковое смещение также можно получить, отрегулировав шарниры — взгляните на наше руководство для носка и пятки для получения дополнительной информации.
В этот момент верните штапики в исходное положение, установив сначала самый короткий штапик. Для небольших оправ, где все бортики короткие, может потребоваться аккуратно надрезать заднюю часть бортика, стараясь не порезать неопреновую прокладку. Это придаст бусине дополнительную гибкость. Чтобы более длинные бусины соединились под углом, вбейте бусину в нужное положение и вдавите в угол, чтобы обеспечить плотное прилегание.
Аккуратно нанесите полоску силикона между внешней кладкой и краем оконной рамы, удалив излишки. Не забудьте силиконировать под подоконником! Точно так же нанесите тонкий валик акрила между внутренней штукатуркой и окном с периферии. Наилучших результатов можно добиться, используя малярный скотч.
С помощью суперклея закрепите торцевые заглушки на месте. Им может потребоваться обрезка по размеру, если вокруг кирпичной кладки были вырезаны рожки ограничителя.
Немедленно удалите всю защитную ленту с лицевой стороны оконной рамы; чем дольше он остается, тем труднее его удалить. При необходимости очистите теплой мыльной водой.

ПОСЕТИТЕ НАШ ВИРТУАЛЬНЫЙ ШОУРУМ

Руководство по измерению жалюзи и жалюзи

Магазин жалюзи и штор Lowe’s Custom

Мы рекомендуем вам скачать и распечатать наши руководства по измерениям и рабочий лист. Наш измерительный лист поможет вам достичь правильные размеры для ваших окон. Обратите внимание, что вы несете ответственность за свои измерения. Если у тебя есть вопросы измерения, пожалуйста, позвоните в нашу службу поддержки клиентов, и мы будем рады помочь вам.

Жалюзи и шторы Измерение Руководство (включает рабочие листы)
Руководство по измерению жалюзи LEVOLOR

ИНСТРУКЦИИ ПО ИЗМЕРЕНИЮ НА КРЕПЛЕНИИ

Внутри горы
1) Измерьте ширину внутри оконного проема сверху, посередине и снизу. Возьмите самое узкое из трех измерений ширины и округлить до ближайшего 1/8 дюйма.
2) Измерьте высоту внутри оконного проема от верха оконного проема на подоконник три раза. Измерьте один раз слева, в центре и справа и снимите самое длинное из трех измерений. Если вы предпочитаете, чтобы жалюзи не опирались на подоконник, вычтите 1/4 дюйма. с высоты. Если у вашего окна нет подоконника, отмерьте его до точки, на которой вы хотели бы видеть жалюзи. достигать.
3) Измерьте окно по диагонали. Если два диагональных размера отличаются важно, что может быть необходимо заказать внешнее крепление для оптимального управления освещением и конфиденциальности. Видеть инструкции по измерению ниже.
4) Не делайте никаких припусков по высоте или ширине. Фабрика возьмет все требуемые припуски на внутреннюю опору для монтажа и рабочего зазора.
Внешнее крепление
1) Измерьте расстояние от самых удаленных точек, которые должны быть закрыты шторкой. К свести к минимуму утечку света жалюзи должны перекрывать оконный проем не менее чем на 1 1/2 дюйма с каждой стороны для всего 3 дюйма по всей ширине.
2) Измерьте расстояние от верхней части жалюзи до окна подоконник Жалюзи должны перекрывать оконный проем сверху не менее чем на 1-1/2 дюйма. Для некоторых продуктов может потребоваться более 1-1/2 дюйма над окном для установки оборудования. Пожалуйста, ознакомьтесь со спецификациями продукта по желаемому продукт для точных требований к площади плоской вертикальной поверхности. Если площадь плоской вертикальной поверхности превышает 1-1/2 дюйма, используйте указанная величина для определения перекрытия над оконным проемом. Если нет подоконника, измерьте до точка, которую вы хотели бы, чтобы слепой достиг.

ИЗМЕРИТЕЛЬНЫЕ ВАЛАНСЫ

Измерение внутри Mount Valance
Заподлицо
Внутреннее крепление обшивки изготовлено с прямыми краями на обоих концах. и выглядит лучше всего, когда он установлен заподлицо с оконной рамой. Используйте диаграммы на следующих страницах, чтобы определите, достаточно ли глубоко ваше окно для полной выемки внутри маунта балдахина.
Частичное углубление
Внутреннее крепление обшивки изготовлено с прямыми краями на оба конца.
В зависимости от того, насколько ламбрекен выходит за оконную раму, возвраты (боковые части) могут можно заказать, чтобы покрыть концы поручня и балдахина для более законченного вида.
Используйте диаграммы и инструкции на следующих страницах для определения требуемой длины возврата специальной обшивки, если это необходимо. Возвраты Valance доступны от 1/2 до 8 дюймов.
Примечание: Возвраты и подзоры измеряется и обрезается ВНУТРИ скоса, чтобы обеспечить наиболее точную посадку при установке поверх перила или оконная рама. Например, 30-дюймовый подзор с возвратом: 30 дюймов будет ЗАДНЯЯ/ВНУТРЕННЯЯ СТОРОНА. измерение. Измерение лицевой стороны будет больше 30 дюймов (что правильно). Возвраты также будут измеряется и вырезается на ЗАДНЕЙ СТОРОНЕ митры.
Измерение снаружи Mount Valance
Обшивка с наружным креплением изготавливается со стандартными ответными частями (боковыми частями), размер которых позволяет закрывать концы балдахина. поручни и балдахин для более законченного вида. См. таблицы на следующих страницах для стандартных внешних монтировать возвратные длины. Возвраты Valance доступны от 1/2 до 8 дюймов. Примечание. Возвраты и валансы измеряются. и отрежьте ВНУТРИ митры, чтобы обеспечить наиболее точную посадку при установке над поручнем или оконная рама. Например, обшивка 30 дюймов с возвратом: 30 дюймов будет измерением ЗАДНЕЙ СТОРОНЫ/ВНУТРЕННЕЙ СТОРОНЫ. размер передней стороны будет больше 30 дюймов (что правильно). Возврат также будет измерен и отрезан. на ЗАДНЕЙ СТОРОНЕ митры. Если ваш Outside Mount Valance не требует возврата, укажите это на время заказа.

ОСОБЫЕ СООБРАЖЕНИЯ

Вертикальные жалюзи
Внутреннее крепление
1) Измерьте ширину внутри оконного проема вверху и округлите в меньшую сторону до ближайшего Размер 1/8 дюйма.
2) Измерить высоту внутри оконного проема от верха оконного проема на подоконник три раза. Измерьте один раз слева, в центре и справа и снимите самое короткое из трех измерений и округлить до ближайшего измерения 1/8 дюйма.
3) Не делайте никаких припусков по высоте или ширине. Фабрика возьмет все требуемые припуски на внутреннюю опору для монтажа и рабочего зазора.
Внешнее крепление
1) Измерьте расстояние от самых удаленных точек, которые должны быть закрыты жалюзи. К свести к минимуму утечку света и обеспечить конфиденциальность, жалюзи должны перекрывать оконный проем на 4 дюйма с каждой стороны для всего 8 дюймов по всей ширине. 2) Измерить расстояние от верха жалюзи до окна подоконник Жалюзи должны перекрывать оконный проем сверху и снизу не менее чем на 3 дюйма. 3) Если жалюзи будут висеть на полу, уменьшите высоту на 1/2 дюйма, чтобы допускайте рабочий зазор.
Для патио-дверей
1) Измерьте расстояние от самых удаленных точек, которые должны быть закрыты жалюзи. К свести к минимуму утечку света и обеспечить конфиденциальность, жалюзи должны перекрывать оконный проем на 4 дюйма с каждой стороны для всего 8 дюймов по всей ширине. 2) Учитывайте размер стопки вертикальных жалюзи. Обеспечьте достаточное перекрытие для легкого доступ через дверь. 3) Измерьте расстояние от верхней части жалюзи до пола на левая сторона, центр и правая сторона окна. Жалюзи должны перекрывать оконный проем сверху не менее чем на 3″. 4) Вычтите 1/2 дюйма из высоты, чтобы обеспечить рабочий зазор.
Роликовые и солнцезащитные шторы
Внутреннее крепление
1) Измерьте ширину внутри оконного проема вверху и округлите в меньшую сторону до ближайшего Размер 1/8 дюйма.
2) Измерить высоту внутри оконного проема от верха оконного проема к подоконнику. Если у вашего окна нет подоконника, отмерьте его до точки, на которой вы хотели бы видеть жалюзи. достигать.
3) Не делайте никаких припусков по высоте или ширине. Фабрика возьмет все необходимые припуски на внутреннее крепление.
4) Поскольку фабрика делает вычеты по ширине ткани, некоторые окна могут иметь видимые световые зазоры видны на левом и правом краю. Для устранения световых промежутков и повышения конфиденциальности может быть необходимо заказать внешнее крепление. См. инструкции по измерению ниже.
Внешнее крепление
1) От кончика до кончика: Измерьте расстояние от самых внешних точек, в которых вы хотели бы получить поручни. расширить. В зависимости от продукта ширина ткани будет на 1-3/8 дюйма уже, чем ширина от кончика до кончика. предусмотрено измерение. Точную сумму вычета ткани можно узнать, связавшись со службой поддержки клиентов. Чтобы свести к минимуму утечку света, жалюзи должны перекрывать оконный проем не менее чем на 2 дюйма с каждой стороны. всего 4 дюйма по всей ширине.
2) Ширина ткани: Измерьте расстояние от самой внешней точки, которую вы хотите ткань для удлинения. Добавьте к этому размеру вычет ткани для наружного крепления (обычно от 1-1/8 дюйма до 1-3/8 дюйма). Точную сумму можно узнать, связавшись со службой поддержки клиентов, чтобы определить вычеты из ткани за пределами монтировать приложения.
3) Измерьте расстояние от верхней части жалюзи до окна подоконник Жалюзи должны перекрывать оконный проем сверху не менее чем на 1-1/2 дюйма. Для некоторых продуктов может потребоваться более 1-1/2 дюйма над окном для установки оборудования. Пожалуйста, ознакомьтесь со спецификациями продукта по желаемому продукт для точных требований к площади плоской вертикальной поверхности. Если площадь плоской вертикальной поверхности превышает 1-1/2 дюйма, используйте указанная величина для определения перекрытия над оконным проемом. Если нет подоконника, измерьте до точка, которую вы хотели бы, чтобы слепой достиг.
Французские двери
1) Начните измерение минимум на 2 дюйма над стеклом (рекомендуется 3 дюйма) и измерьте вниз 2 дюйма ниже стекла. Это обеспечит достаточно места для установки монтажных кронштейнов вверху и удержания кронштейны внизу. Дополнительная высота над вашим окном также позволит жалюзи складываться над стекла и обеспечивают менее закрытый обзор.
2) Измерьте ширину стекла и как минимум 1 дюйм (рекомендуется 2 дюйма) к обоим стороны стекла. Дверная ручка может ограничивать максимальное количество перекрытий, которое можно добавить к ширина.
Окна с молдингом или отделкой
Внешнее крепление
1) Измерьте расстояние от крайнего левого края накладки до крайнего правого края накладки.
2) Для деревянных жалюзи, жалюзи из искусственного дерева, алюминиевых жалюзи и других изделий с монтажные кронштейны берут 1/4″ вычитания из измерения, чтобы оставить место для установки концевых кронштейнов на подрезать.
3) Чтобы показать часть отделки, измерьте оконный проем, а затем прибавьте количество отделки, которую вы хотели бы закрыть с каждой стороны размера оконного проема.
4) Чтобы открыть всю отделку, измерьте оконный проем.
5) Измерьте высоту от верхнего края оконной рамы до нижнего края отделка окна или подоконник. Чтобы установить жалюзи над оконной рамой, начните измерения как минимум На 2 дюйма выше верхнего края наличника и измерьте расстояние до нижнего края наличника или подоконника.
Внутреннее крепление
Убедитесь, что ваше окно имеет достаточную глубину для установки продукта, который вы будет заказывать. Если окно имеет достаточную глубину, следуйте стандартным инструкциям по измерению внутреннего крепления. найдено в нашем измерении гид
Ставни
Есть еще несколько вещей, о которых следует подумать при заказе нестандартных жалюзи по сравнению с жалюзи и шторами. Мы рекомендуем вам прочитать полное руководство по измерениям, которое поможет вам понять, какое применение рамы и размер жалюзи подходят для ваших окон.
Прочтите полное руководство по измерению здесь: Руководство по измерению жалюзи LEVOLOR
1) Выбор рамы
<noscript><img loading='lazy' src='/800/600/http/banyabest.ru/wp-content/uploads/2016/07/Shema-zamera-PVHokna.jpg' /></noscript> youtube.com/embed/JO-AHE8VaIk» frameborder=»0″ allow=»accelerometer; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
- Выбор рамы зависит от типа крепления, зазора по глубине, имеющейся отделки и т. д.
- Зазор по глубине и препятствия могут помешать правильной работе жалюзи. Чтобы преодолеть эти препятствия, вам может потребоваться выбрать внешнее приложение для крепления. Расширения рамки недоступны для внутреннего монтажа.
- Для большей защиты к любой раме можно добавить до (3) удлинителей 1/2 дюйма.
2) Установка внутри и установка снаружи
- Проверьте прямоугольность, измерив диагональ и/или используя образец панели и поместив его в каждый угол. Если размеры по диагонали не совсем идентичны, рекомендуется применение в рамке для внутренних креплений, чтобы предотвратить небольшие зазоры.
- Если размеры по диагонали отличаются более чем на 3/8 дюйма, рекомендуется внешний монтаж.
- Для больших жалюзи и/или системы Levolor Clear Tilt могут потребоваться наружные жалюзи.
- Если окна имеют отделку, наружные жалюзи могут быть установлены сверху или рядом с отделкой. В противном случае створки монтируются там, где была бы обшивка.
