Замена конфорки на электроплите: Замена конфорки электроплиты в 7 шагов своими руками

Замена конфорки электроплиты в 7 шагов своими руками

Конфорка — один из основных элементов электроплиты. Своим нагревом она позволяет Вам готовить на себе различную пищу. При ее выходе из строя парализуется работа целого места готовки пищи. Целая техника, конечно же, продолжит работать, однако неприятно, когда часть любимой плиты не функционирует. Именно поэтому пора произвести замену конфорок электроплиты. Данная процедура поможет «обновить» основной нагревательный элемент и вдохнет в технику новую жизнь.

Признаки неисправности конфорок

Так как деталь представляет из себя нагревательный элемент, то ее выход из строя будет очень заметен. Пожалуй, только нарушение целостности системы электроснабжения будет более явным. Однако перед началом замены конфорки своими руками нужно проверить ее работоспособность. Поэтому мы и собрали признаки, по которым можно понять, что деталь вышла из строя. А это:

• Самое первое и очевидное — это тот факт, что деталь не нагревается. Это достаточно легко проверить: просто включите ее и проверьте степень нагрева. Если изменений температуры не наблюдается, а другие конфорки работают в нормальном режиме, то деталь сломана.
• Следующий пункт также проверяется без специальных инструментов. Если Вы подозреваете в поломке только один нагревательный элемент, то можно сравнить его с другими. Аккуратно сравните время нагрева и его степень. Сделайте это при помощи двух одинаковых кастрюль с водой. Если время закипания разное, то элемент вышел из строя.
• Если при работе нагревательного элемента Вы слышите треск электричества, то тоже нарушена его работа. Рекомендуем проверить проводку, но если это не помогает, то смело заменяйте его.

Эти признаки подсказывают Вам поскорее начать ремонт. Поэтому и мы медлить не будем и расскажем Вам как сделать это самостоятельно.

Пошаговая инструкция по замене детали (с фото)

1. Отключите электроснабжение плиты.

Лучше после этого подождать, ведь остаточное электричество выходит не сразу

2. Открутите верхнюю крышку электроплиты

Делайте это аккуратно, ведь она соединена проводами с остальными деталями. Не порвите их!

3. Найдите нужную конфорку и отметьте провода, присоединенные к ней, различными маркерами

Иногда проводка подписана, но иногда бывает и нет. Поэтому заранее подумайте о сборке. Ведь неправильное подключение парализует всю работу нагревательного элемента.

4. Отсоедините данные провода

Часто они бывают прикручены специальными болтами. Сначала выкрутите их, а потом отсоединяйте проводку.

5. Снимите нужный Вам нагревательный элемент

Он тоже держится на одном болте, открутите его и смело вытаскивайте конфорку руками.

6. Возьмите новую деталь и вкрутите ее на место старой. Подключите провода по образцу старого элемента

Не перепутайте, ведь они очень похожи друг на друга. Подключение очень важно для правильной работы детали.

7. Соберите электроплиту обратно

Просто повторите все действия по разбору задом наперед. Главное — не повредите новую деталь.

Техника может снова работать!

Если Вам требуются запчасти для проведения самостоятельного ремонта, приобретайте их у нас: широчайший ассортимент, быстрая доставка по России и гарантия на всё.

Смотреть все конфорки »

Видеоинструкция: как заменить конфорку

как проверить, снять и поменять конфорку на электроплите своими руками

Главная-Для кухни-Кухонная плита-Как проверить и заменить конфорку в электроплите

• Что потребуется для проведения ремонтных работ
• Поломка конфорок в электрической плите
• Разновидности неисправностей
• Как найти неисправность в электрической варочной панели
• Как самостоятельно починить конфорку в электрической варочной панели

В электроплитах очень частая неполадка — неработающие конфорки. В некоторых случаях их можно быстро и легко починить в домашних условиях даже без обращения в сервисный центр, где ремонт будет стоить очень дорого.

Что потребуется для проведения ремонтных работ

Прежде всего, человек, который взялся за ремонт бытовой техники, должен обладать хотя бы минимальными знаниями в области электрики. Без этого просто невозможно правильно провести ремонтные мероприятия. Кроме этого, перед началом работ необходимо соблюсти все правила безопасности.

Важно: чтобы вернуть технику к жизни самостоятельно в домашних условиях, недостаточно правильно найти причину поломки, но и провести специальные ремонтные мероприятия, которые вернут оборудование к жизни.

Для этих целей важно обладать необходимым инструментом. При необходимости демонтажа варочной поверхности обязательно потребуется набор отверток. Среди них должны присутствовать:

• крестовидные;
• плоские.

Кроме этого, следует позаботиться, чтобы все они были разной толщины, так как каждая модель стеклокерамической варочной поверхности у различных производителей отличается креплением.

Также для демонтажа панели и ее дальнейшего ремонта следует подготовить следующий инструмент:

• рожковые и накидные ключи;
• пассатижи;
• кусачки;
• паяльник;
• бокорезы;
• изоляционная лента.

Также в обязательном порядке понадобится специальное оборудование, которое предназначено для того чтобы измерять напряжение и сопротивление.

Оборудование для ремонта

Поломка конфорок в электрической плите

В зависимости от модели оборудования может содержаться различное число конфорок. При минимальной комплектации их насчитывается только 2. Обычно в стандартных электрических варочных панелях производитель устанавливает 4 конфорки.

Нагревательные элементы могут отличаться:

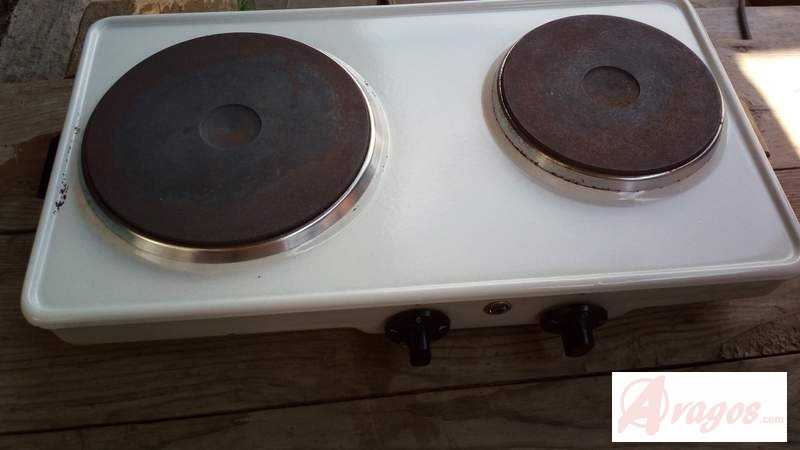

1. классический вариант: конфорки установлены на эмалированной панели, нагревательный элемент располагается внутри.
2. современный вид: панель представляет собой сплошную керамическую плоскость, в которую установлены различные типы нагревателей внутрь.

Прежде чем приступить к ремонту бытовой техники, обязательно стоит определить, к какому типу конфорок относятся те, что вышли из строя. Есть несколько основных видов:

• старые конфорки, которые были выпущены еще в советское время. Их основная отличительная черта – чугунные элементы, которые достаточно медленно нагреваются и в последствие остывают;
• трубчатая спираль. В их основе лежит специальная трубка, которая оснащена полой плоскостью. Благодаря этому происходит циркуляция теплого воздуха, что значительно повышает эффективность работы. Конфорки такого вида очень сложно поддаются ремонту в домашних условиях;
• керамические конфорки. Имеют достаточно простую конструкцию, поэтому самостоятельный ремонт не должен вызвать никаких трудностей;
• конфорки с галогеновым устройством. Излучатель устанавливается в нескольких отличных друг от друга местах, что позволяет панели быстро нагреваться, при этом максимально экономить электроэнергию. Но ремонтировать такое оборудование лучше у квалифицированного специалиста. Так как одно неправильное движение сможет полностью вывести из строя бытовую технику. Это приведет либо к дорогостоящему ремонту, либо к покупке новой варочной панели.

Во всех современных моделях используется силовой провод со специальным сечением, чтобы обеспечить полноценную подачу тока к конфорке. Также она должна быть соединена с такими приборами, как регулятор и термостат. Благодаря этому обеспечивается надежная защита от возможного перегрева в будущем при постоянном эксплуатировании варочной панели.

Разновидности неисправностей

Если электрическая варочная панель постоянно находится в работе, то у нее могут возникнуть определенного рода поломки. Они появляются независимо от фирмы-производителя или срока службы оборудования. К основным видам поломок относятся:

1. Запах гари при включении. Прежде всего это может свидетельствовать о том, что на конфорках осталась пригоревшая пища. После того как их тщательно вымыть и высушить, от неприятного запаха не останется и следа. Если начало пахнуть сгоревшей пластмассой или резиной, лучше сразу вызвать профессионального мастера по ремонту бытовой техники.
2. Перестал греться нагревательный элемент. Обычно это говорит о том, что конфорка вышла из строя, то есть пришло время заменить ее новой. Но в некоторых случаях причиной поломки становятся провода, которые обладают некачественными контактными соединениями. Поэтому необходимо знать, как правильно прозвонить конфорку электроплиты, и после этого припаять обратно отошедшие провода.

   Проверка проводов

3. Конфорка не поддерживает настраиваемую температуру. В этом случае причиной неисправности становятся вышедшие из строя контакты между переключателями. Обычно ремонту эта деталь не подлежит, поэтому ее необходимо сразу заменить новой.
4. Конфорка вообще не нагревается. Если это произошло в модели, у которой внутри установлена спираль, то лучше сразу провести замену на новую. В более сложной и современной технике лучше не начинать самостоятельный ремонт, а обратиться за помощью в сервисный центр.

Поломка конфорки

Важно: при самостоятельной установке оборудования можно неправильно выполнить все предписания. Поэтому необходимо проверить все действия и подключения строго по схеме в прилагаемой инструкции.

Замена конфорок

Как найти неисправность в электрической варочной панели

Прежде чем приступить к поиску проблемы в работе конфорок, следует обратить внимание на модель оборудования и год выпуска. В каждой плите есть свои тонкости и особенности, которые обязательно следует учитывать, перед тем как разобрать технику. Но в большинстве случаев следует придерживаться следующего алгоритма действий:

1. Проверить вольтметром напряжение в самой технике и розетке, к которой она подключается.

   Проверка вольтметром

2. Если плита не работает, но при этом горит индикатор на дисплее или панели управления, то это говорит о том, что вся плита не работает. В результате этого ток не доходит до конфорок. При обнаружении этой поломки следует полностью разобрать варочную панель.
3. Исследовать модуль управления. Он может быть механического или электронного типа. В любом случае специальным прибором необходимо проверить, поступает ли ток на клеммы конфорок.
4. В случаях, если произошло перегорание спирали, следует проверить нагревательный элемент в каждой конфорке.

Нагревательный элемент

При необнаружении неисправности нужно проверить и визуально осмотреть следующие детали:

• термодатчики;
• реле;
• регуляторы.

Важно: от того, насколько правильно выявлена поломка, будет зависеть дальнейший ремонт. Если все сделать правильно, то в течение короткого срока бытовой техникой можно будет опять пользоваться в полном объеме.

Как самостоятельно починить конфорку в электрической варочной панели

Чтобы вернуть технику к жизни, необходимо знать, как правильно провести ремонт или поменять конфорку на электроплите. От этого зависит, сколько оборудование сможет проработать в будущем. К основным этапам, которые помогут восстановить варочную панель, относятся:

1. Открутить гайку, тем самым снять заземление с техники.
2. Здесь может располагаться кольцо или скоба. Они помогают прижать необходимый элемент к основанию.
3. Конфорка может крепиться к технике 2 способами. Среди них:
   • резьба;
   • вставка в специальное отверстие.

Снятие конфорки

В первом случае резьбу следует смазать маслом и зачистить, поле чего конфорку можно аккуратно достать. Во втором – поддеть отверткой и достать.

В том случае, если конфорки старого образца пригорели, то оптимальным вариантом станет, после того как их неоднократно снимали, заменить новыми. Это сможет гарантировать долгий срок службы кухонной технике. Главное, подобрать детали нужного размера.

Чем новее оборудование, тем больше у него встроено электроники. Ремонт таких изделий гораздо сложнее и затратнее, поэтому если нет уверенности в том, что ремонт своими руками будет выполнен правильно, лучше обратиться в специальную ремонтную мастерскую.

Нам важна ваша оценка!

Как заменить горелку на стеклянной плите

Приготовление пищи на стеклянной плите не похоже на любую другую электрическую (или газовую) плиту. У вас есть целая плита для работы и гораздо меньше железа для замачивания или чистки. Во многих отношениях он чище. Но и ремонтировать сложнее. С традиционной электрической плитой все, что вам нужно сделать, это заменить горелки в розетках, чтобы устранить неполадки или даже отремонтировать неисправную горелку. Сломанную горелку можно легко заменить с помощью простого подключения. Но с печью со стеклянной крышкой заменить сломанную горелку гораздо сложнее.

Это связано с тем, что горелка или нагревательный элемент находится под стеклом, а не над поверхностью плиты. Вот почему в руководствах по ремонту он называется излучающим поверхностным элементом, а не просто горелкой. Вам нужно будет залезть под стекло и снять прикрепленный элемент, чтобы устранить неполадки или заменить его. Это руководство шаг за шагом проведет вас через процесс замены излучающего поверхностного элемента (горелки) в типичной конструкции печи со стеклянной крышкой.

Отключи питание

Замена конфорки на электроплите по определению является ремонтом электрики. Это означает, что вам нужно отключить питание. Первым шагом в любом электрическом ремонте является прекращение подачи электричества к устройству, чтобы исключить риск поражения электрическим током или поражения электрическим током, а также риск повреждения устройства электрическим током.

Потяните кабель питания вашей печи, если вы можете дотянуться до него. Если вы не можете добраться до него, вместо этого включите выключатель, который питает вашу плиту.

Откройте стеклянную варочную панель

Следующий шаг — поднять стеклянную варочную панель, чтобы можно было работать под ней.

Откройте дверцу

Начните с открытия дверцы духовки. Это покажет губу, сделанную плитой. Прямо под этой кромкой вы найдете два винта, которые надежно крепят варочную панель к духовке. Вам, вероятно, придется полностью открыть дверцу духовки, чтобы добраться до них.

Удаление крепежных винтов

Когда вы обнаружите винты, возьмите отвертку и удалите их. Эти крепежные винты — единственные два, которые вы удалите, открывая стеклянную варочную панель. Отложите их где-нибудь в безопасном месте.

Потяните, поднимите и потяните варочную панель, чтобы освободить кронштейны

Печи, как правило, имеют комбинацию из трех монтажных кронштейнов, в которые вставляется варочная панель для фиксации на месте. Существует специальная последовательность освобождения, чтобы вытащить верхнюю часть вашей плиты. Сначала потяните ее вперед, чтобы плита освободилась от опорных кронштейнов шкафа.

Затем немного приподнимите переднюю часть варочной панели, чтобы освободить стороны рамы переднего опорного кронштейна. Затем снова потяните варочную панель вперед, чтобы высвободить выступы петель из прорезей в задней части.

Поднимите передний край варочной панели и откройте опору

Оттуда можно безопасно полностью поднять варочную панель, чтобы она открылась. Используйте короткую деревянную опору, чтобы держать варочную панель открытой, пока вы работаете с ней. Можно использовать доску или вырезать что-то специально, чтобы держать варочную панель на нужной высоте. Важно расположить опору в центре передней части области под ней, чтобы не повредить изоляцию над духовкой внизу.

Снимите кронштейн элемента поверхности (передний или задний)

Вы заметите две (или три) скобы, удерживающие элементы поверхности на поверхности. Определите, какую горелку вы заменяете, чтобы можно было выбрать правильный кронштейн элемента для удаления.

Осторожно со стойкой

При работе с кронштейном(ами) поверхностного элемента, который вы будете снимать, будьте очень осторожны, чтобы не опрокинуть опору. Это удивительно легко сделать ошибку.

Удалите винты из опорного кронштейна сломанного элемента

Посмотрите, как установлен опорный кронштейн. Скорее всего, потребуется открутить от двух до шести крепежных винтов и осторожно отложить их в сторону.

Опустите кронштейн элемента

Когда монтажный кронштейн полностью свободен от винтов, медленно опустите его вниз на изоляцию (или специально подложенное полотенце) под опорной варочной панелью.

Удаление сломанного элемента поверхности

Теперь, когда кронштейн доступен, пришло время удалить сломанный элемент и заменить его рабочим.

Отметьте монтажные отверстия

Прежде чем что-либо делать, посмотрите, какие именно монтажные отверстия используются в горелке, которую вы снимаете. Используйте перманентный маркер, чтобы отметить отверстия кронштейна, чтобы вы могли использовать точно такие же отверстия (выровняв горелку с отметками на стекле) позже.

Разблокируйте монтажные зажимы плоскогубцами

Горелка удерживается металлическими монтажными зажимами. С помощью плоскогубцев освободите монтажные зажимы и освободите горелку. Плотно сожмите зажимы из-под кронштейна, чтобы высвободить их из кронштейна.

Начать перенос проволоки

При замене этого типа горелки рекомендуется переносить каждую проволоку на новую горелку по одной, чтобы работа была выполнена точно правильно. Возьмите новую горелку и начните банковский перевод прямо сейчас.

Установка нового элемента поверхности

Установка новой горелки или элемента поверхности уже началась. У вас в руках новая горелка, и вы делаете переход, провод за проводом.

Продолжить перенос проволоки

Осторожно перенесите провода от старой неустановленной горелки к новой сменной горелке. Убедитесь, что каждый провод встал на место и находится точно в том же месте, что и на старой горелке.

Крепежные зажимы для переноса

Вероятно, на каждой из монтажных зажимов, прикрепленных к старой горелке, имеется по одному винту. Удалите винты, переместите зажимы на новую горелку и верните винты для надежной подготовки к монтажу.

Вставьте в отмеченные монтажные отверстия

Вставьте монтажные зажимы в те же самые отверстия, что и в предыдущей горелке. Сверьтесь с маркировкой, чтобы убедиться, что горелка будет установлена ​​точно в нужном месте для оптимального использования, когда печь закрыта.

Вдавите новые монтажные зажимы

Нажмите вниз, пока не услышите щелчок, когда монтажные зажимы встанут на место. Это гарантирует, что горелка останется на месте, учитывая, что для ее снятия требуются плоскогубцы.

Сборка печи

Теперь вы готовы собрать свою плиту и проверить свои успехи.

Повторно прикрепите монтажный кронштейн элемента

Поместите монтажный кронштейн обратно на нижнюю часть стекла и закрепите его монтажными винтами.

Снимите подпорку

Осторожно поднимите варочную панель и снимите подпорку, удерживающую ее в открытом положении.

Установите варочную панель горизонтально

Осторожно установите варочную панель в естественное положение, чтобы она больше не удерживалась в воздухе.

Совместите кронштейны и нажмите

Аккуратно выровняйте каждый кронштейн (корпус, переднюю часть, петлю) так, чтобы они совпадали должным образом. Наклоните плиту обратно на место, установите ее на передние кронштейны, а затем сдвиньте всю плиту назад, пока она не сядет под шкаф в кронштейне шкафа.

Восстановите питание

Когда ваша варочная панель полностью собрана, не забудьте снова включить питание. Либо снова подключите плиту, либо переведите выключатель в положение «включено», чтобы плита получала заряд.

Проверьте свой успех

Наконец, зажгите эту горелку и посмотрите, работает ли она. Если это так, похлопайте себя по спине и приготовьтесь к следующему вызову по ремонту бытовой техники.

Совместное использование

Как заменить выключатель горелки электрической плиты

Для домашнего повара горелки являются важной частью планирования питания. Вы наизусть знаете силу, размер и доступность каждой из ваших горелок. Ваши рецепты основаны на том, какие именно кастрюли и конфорки вы будете использовать. Поэтому, когда один из ваших горелок перестает реагировать, весь недельный план питания может быть сбит с толку. Грустно, когда плита перестает работать. К счастью, есть несколько вещей, которые вы можете сделать, чтобы провести ремонт дома самостоятельно.

Если вы уже выполнили необходимые тесты, чтобы определить, что проблема заключается в переключателе горелки, возможно, пришло время заменить переключатель горелки. Мы проведем вас через этот ремонт шаг за шагом. Это требует осторожности, но процесс на удивление прост.

Эти инструкции являются общими и могут различаться в зависимости от номера модели.

Соберите свои припасы

Всегда начинайте со сбора всех ваших припасов. Таким образом, вам не придется останавливаться на полпути, чтобы найти или заказать то, что вам нужно для завершения ремонта. Самая важная часть — это, конечно же, сменный выключатель горелки. Найдите марку и модель вашей печи, чтобы получить точный номер детали, прежде чем заказывать замену. Кроме того, вам также понадобятся отвертка, гаечный ключ, рабочие перчатки и что-то, чтобы пол не царапался при перемещении плиты.

• Заменная выключатель горелки
• отвертка
• 1/4 дюйма гайки
• Рабочие перчатки
• Картонные или полотенце
• A Friend

.

САМАЯ ПЕРВЫЙ ПЕРВАЯ 9007

. может подвергнуть вас риску поражения электрическим током и удара током. По этой причине необходимо отключить питание вашей печи перед выполнением ремонта. Вытащите вилку из розетки или выключите выключатель, который питает вашу плиту, в зависимости от того, что проще. Возможно, вам будет проще вытащить плиту, а затем вытащить вилку, так как оба шага необходимы.

Вытащить плиту

Вам также нужно будет отодвинуть плиту от стены. Этот ремонт предполагает работу за плитой и перед плитой, поэтому вам понадобится место для работы. Не забудьте подложить полотенце или большой кусок картона под передние ножки печи, когда будете тянуть ее вперед. Это предотвратит царапание пола. Вам также может понадобиться помощь друга.

Снимите ручку

Снимите ручку переключателя

Начните с снятия ручки сломанного переключателя горелки. Он должен сразу сняться, или вы можете использовать отвертку с плоской головкой, чтобы отделить его от поверхности панели управления. Вы увидите оставшуюся стойку, с которой соскользнула ручка, а также два винта с обеих сторон.

Отвинтите крепежные винты

С помощью отвертки выкрутите два крепежных винта с обеих сторон стойки ручки. В корпусе панели управления должны быть два винта, которые удерживают переключатель на месте.

Отложите ручку и винты

Когда винты ослабнут, обязательно отложите их в безопасное место. Поместите их рядом с ручкой, так как все три компонента понадобятся вам позже, когда вы будете переустанавливать новый переключатель.

Снимите заднюю панель панели управления

Удалите крепежные винты

Теперь подойдите к задней части печи. За верхней панелью управления находится металлический экран, удерживаемый несколькими крепежными винтами. Используйте отвертку или гаечный ключ, в зависимости от того, что требуется, чтобы удалить крепежные винты, крепящие задний экран.

Поднимите задний экран

Осторожно удерживайте задний экран на месте, пока вы откручиваете последний винт. Затем поднимите и отодвиньте задний щиток, чтобы он надежно освободился в ваших руках.

Отложите защитный экран и винты в сторону

Аккуратно отложите задний защитный экран, в идеале подложив его под полотенце или картон, чтобы не поцарапать пол или столешницу. Убедитесь, что все крепежные винты установлены так, чтобы вы могли легко найти их снова, когда придет время переустанавливать.

Демонтаж переключателя горелки

Определение ослабленного переключателя

Внутри панели управления вы увидите комбинацию деталей и проводов. Часть, которую вы ищете, — это переключатель горелки, который ослаблен, потому что вы уже удалили крепежные винты спереди.

Снимите жгут проводов

К выключателю будет прикреплен жгут проводов или многоточечное соединение проводов. Это последнее, что защитит сломанный переключатель. Аккуратно снимите провода, помня, как они были подключены. Если вы беспокоитесь о том, чтобы не забыть, сделайте быстрый снимок проводного соединения на телефон, прежде чем отсоединять провода, или используйте другие переключатели горелки для справки.

Выбросить выключатель

Теперь можно выбросить старый выключатель горелки. Или вы можете сохранить его и переработать вместе с другой электроникой.

Установите новый переключатель горелки

Подсоедините жгут проводов

Выровняйте новый переключатель горелки. Руководствуясь этим положением, подсоедините провода выключателя горелки к новому выключателю. Убедитесь, что соединение точно соответствует тому, как был подключен предыдущий переключатель или как другие рабочие переключатели подключены к своим проводам.

Крепление с помощью винтов передней панели

Удерживая переключатель горелки на месте, протяните руку и ввинтите крепежные винты через переднюю часть панели управления. Сначала затяните винты вручную, а затем прочно закрепите их несколькими поворотами отвертки.

Соберите свою плиту

Верните задний щиток

Теперь вы готовы собрать свою плиту и приготовиться проверить свои успехи. Начните с выравнивания заднего экрана, а затем аккуратно заверните каждый крепежный винт заднего экрана. Закрепите винты, но не затягивайте слишком сильно.

Верните ручку управления

Вставьте ручку управления обратно. Если на ощупь он кажется жирным или липким, вымойте ручку, прежде чем возвращать ее, и она легко наденется.

Включите плиту

Перед тем, как вставить плиту обратно, верните ее в электропитание, снова подключив к розетке. Если вы щелкнули автоматическим выключателем, снова включите ее сейчас.

Верните плиту на место

Наконец, вы готовы установить плиту на место. Осторожно поднимите переднюю часть и сдвиньте ее назад. Постарайтесь не поцарапать пол и рассмотрите возможность использования помощи друга.

Проверь свой успех

И последнее, но не менее важное: убедитесь, что ремонт прошел успешно. Включите эту горелку и посмотрите, светится ли она. Если вы видите знакомое красное свечение, значит, вы успешно заменили переключатель горелки плиты. Если нет, свяжитесь с нами, и мы поможем вам отследить истинную причину проблем с вашей электроплитой.
