Залить полы бетонной стяжкой в квартире: Как правильно сделать стяжку пола в квартире: пошаговая инструкция

бетонная стяжка пола в квартире

Ровная стяжка пола – первый шаг на пути к качественному ремонту квартиры или дома. Почему так важен этот вид монтажных работ? Если коротко, то идеально ровная, сделанная настоящими профессионалами с соблюдением технологии бетонная стяжка пола – это навсегда.

Можно (и нужно!) переклеивать обои, устанавливать новую сантехнику, менять кафель, но только качественно отремонтированные полы в квартире не потребуют от владельца в обозримом будущем никаких затрат. Но имеет ли смысл стремиться к идеально ровному полу?

1. Во-первых, чем качественнее сделан черновой пол, тем лучше будут условия для быстрой укладки чистового покрытия, например, паркета, ламината, линолеума или кафеля.
2. Во-вторых, уровень пола также служит хорошим ориентиром, когда требуется перенести розетки или выключатели. Электрики смогут установить монтажные коробки под них на одинаковой высоте во всех помещениях.
3. В-третьих, мебель стоит ровно, без перекосов, которые могут привести к ее деформации.

Обычно стяжку бетонного пола мастера производят с помощью бетона обычного, или бетона со стандартным цементным заполнителем, цемент может быть любой марки начиная с М400. Максимальная толщина стяжки – около 15 мм. Льется такая стяжка на щебень или гравий.

• Вначале нужно проверить качество уже имеющейся стяжки: если она достаточно крепкая, заливать можно поверх нее.
• Если старый слой непригоден, его удаляют при помощи перфоратора (иногда требуется отбойный молоток).
• Затем во всей квартире проверяют уровень пола, чтобы определить перепад высоты в разных помещениях. Если перепады значительны (а иногда они могут быть до 20 см), при заливке первого слоя для экономии можно использовать более дешевые компоненты.
• Наивысшая точка определяется при помощи гидроуровня, или уровня лазерного. Она показывает, какая будет максимальная толщина стяжки пола в квартире.

• Устанавливаются маяки – направляющие, по которым заливают, а затем выравнивают полы. Специалисты рекомендуют приобретать маяки, по форме похожие на букву Т. Высота, на которой закреплены направляющие, иными словами толщина будущей стяжки, не должна быть меньше чем 5 мм. Только такая толщина гарантирует, что через короткое время после устройства пола стяжка не начнет крошиться.
• Маяки должны быть установлены строго горизонтально. Точность установки проверяют при помощи уровня.

• Если где-то допущена неточность, под направляющие устанавливают корректирующие подкладки. Расстояние между маяками никак не должно быть больше длины уровня (правила).
• Для закрепления направляющих специалисты рекомендуют отдать предпочтение тому же раствору, который применялся и для устройства стяжки пола. При этом подкладки для выравнивания направляющих должны быть влагостойкими.
• Изготовление раствора для бетонной стяжки пола – достаточно непростое дело. Соотношение цемента (марка М400) и песка в нем должно быть примерно один к трем. При этом песок должен быть специально очищен и обработан. Речной песок не рекомендуется, он может содержать в себе примеси донного ила.

• Для лучшего перемешивания полученного раствора лучше всего использовать строительный миксер. Если перемешивать лопатой, то масса может получиться недостаточно однородной. Цемент не будет распределен в растворе равномерно, и стяжка достаточной прочностью обладать не будет. Можно купить готовые растворы, предназначенные для заливки полов, они уже имеют выверенное соотношение компонентов. В инструкции указано необходимое количество воды. Процедура приготовления достаточно проста, меньше риска ошибиться, соответственно, бетонное основание будет более долговечным.
• Следующий пункт монтажа пола после того как выставлены направляющие и готов раствор – заливка стяжки. Проводить ее удобнее вдвоем: помощник сможет оперативно подавать готовый раствор.
• Начинать заливку нужно с противоположного от выхода угла помещения.
• Наносить раствор следует ровным слоем, выравнивая вначале мастерком. Затем излишки срезают правилом. Чтобы черновой пол получился ровным, следует его выравнивать только по направляющим.

• Заливка пола бетоном занимает примерно один день. Но если укладка стяжки производится на большой площади, срок выполнения значительно увеличивается.
• После выполнения всех работ направляющие следует убрать. Это нужно производить на стадии затвердевания раствора, при которой бетон уже хорошо «держит форму».
• Те места, в которых были направляющие, заливают раствором, заделывают шпателем или правилом. Делают это не раньше, чем стяжка станет достаточно прочной, чтобы по ней ходить. Если маяки были установлены на тот же раствор, из которого сделана вся стяжка предварительного, чернового пола, их можно не убирать.

Для укладки напольного покрытия залитый раствор должен полностью просохнуть и набрать прочность. Этот процесс на строительном сленге называется созревание стяжки. Если цемент схватывается за сутки, то на созревание бетонной стяжки пола требуется минимум три недели.

Для того, чтобы поверхность не растрескалась, её нужно смачивать водой, а помещение, в котором проводились ремонтные работы, нельзя проветривать.

Если сроки проведения ремонта ограничены, можно использовать цементно-песчаную смесь с разными добавками. Такие добавки, как пластификаторы, уменьшают возможность возникновения трещин, даже в случае большой нагрузки на пол.

P.S. А на десерт предлагаю посмотреть видео-ролик: Как сделать стяжку пола своими руками

Поделитесь в социальных сетях!

Стяжка пола в квартире – что нужно о ней знать

Стяжка и рациональное планирование ремонта квартиры

• Очередность устройства стяжки в квартире
• Минимальный уровень стяжки и ее приблизительная стоимость

В среднестатистической квартире многоэтажного дома применяются те же технологии, что и при стяжке пола в коттедже или общественном здании. Однако, существует ряд нюансов, характерных только для типовых квартир. В этом обзоре поговорим о них.

Типы стяжек и их толщина в квартирах

Важнейшие характеристики выравнивающего слоя — качество получаемой плоскости, прочность на сжатие, отсутствие трещин и толщина. Если первые три свойства зависят от навыков исполнителей, то последнее связано с типом применяемой технологии.

Традиционная мокрая технология

Этим способом можно формировать как обычные цементно-песчаные стяжки, так и бетонные слои. Бетон отличается от ЦПР добавлением щебня, либо другого наполнителя — перлита, керамзита, мраморной или гранитной крошки, полимерных гранул. Но прочность бетона в квартирах практически не востребована. С нагрузками, характерными для жилых помещений, справляется стяжка из ЦПР.

Рис. 1. Мокрую стяжку из ЦПР может сделать любая строительная бригада.

Единственный оправданный вариант применения бетона в квартире — устройство чистовых бетонных полов. Мокрая стяжка шлифуется и после высыхания обрабатывается пропиткой и лаками. Такие полы встречаются в интерьерах, выполненных в стилистике хай-тек и лофт. Они демонстрируют сопротивление истираемости на уровне плитки из керамогранита.

Минимальная толщина мокрой стяжки, при которой она набирает проектную прочность без деформаций — 3 – 4 см. Отливка из мокрого раствора толщиной 3 см возможна, если применять высокомарочные смеси с цементами ПЦ 400 и ПЦ 500. При выполнении слоя сечением более 5 см без армирования риск образования трещин значительно увеличивается.

Максимальная толщина мокрой стяжки не ограничивается технологически. Здесь важнее проектные ограничения: нет смысла перегружать перекрытия и оплачивать значительное повышение уровня пола с помощью ПЦР (для этого есть другие способы).

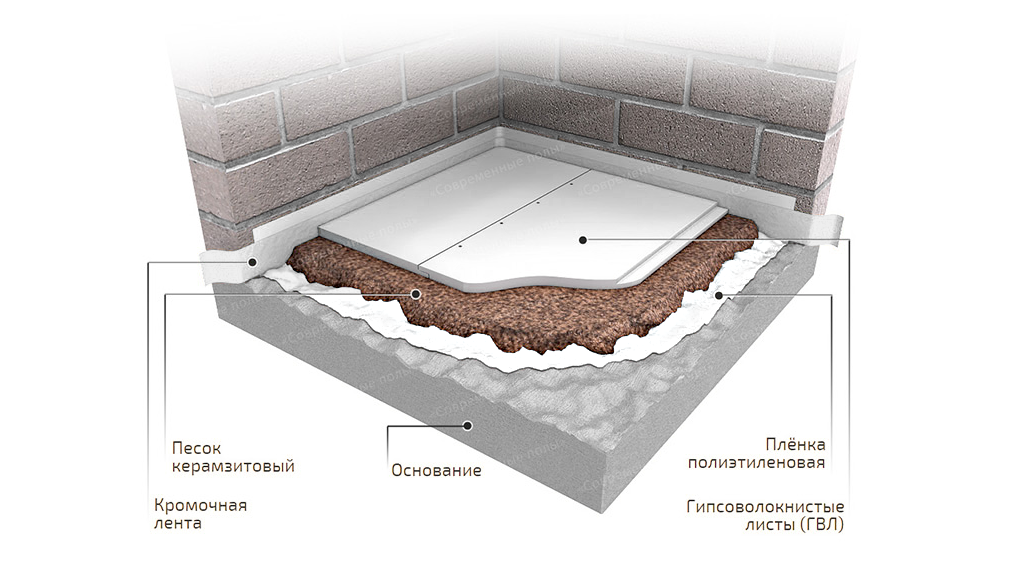

Сухая стяжка на керамзитовой подсыпке

Это лучший инструмент для подъема уровня пола в квартире на 10 – 20 см (и выше). Конечно, в типовом жилье редко встречаются перепады такой высоты или достаточно большие коммуникации, которые необходимо укрыть под полом (встроенные в пол отопительные конвекторы, канализационные трубы, которые невозможно закрыть фальшстенами и т. д.).

Рис. 2. Даже толстые слои керамзитовой подсыпки не перегружают межэтажные перекрытия.

С помощью сухой стяжки проводится подготовка полов в квартирах под укладку паркета из массива ценных пород дерева. Когда технологии Knauf с керамзитом нормированных свойств и листами ГВЛ еще не существовало, строители использовали обычный керамзит и влагостойкую фанеру, закрепляемую на деревянных рейках.

Дорогой паркет — не повод для сухого выравнивания. Любую паркетную доску кладут на шлифованную полусухую стяжку или двухслойную композицию «мокрая стяжка + наливной пол».

Минимальная толщина сухого выравнивания складывается из вертикального сечения реек и толщины листа ГВЛ. Она составляет около 4 см.

Полусухая стяжка пола в квартире

Стала доступной благодаря разработке рецептур ЦПР с добавлением пластификаторов. Воды в такой раствор добавляется лишь необходимый минимум — для протекания гидратации цемента с небольшим запасом.

Мало воды — значит меньше усадка и меньше риск образования трещин. Полусухая стяжка стала универсальным инструментом выравнивания полов в квартирах, так как подходит без дополнительных финишных слоев под покрытия всех типов.

Рис. 3. Затирка полусухой стяжки формирует безупречную финишную поверхность

По физическим свойствам набравший полную прочность монолит ничем не отличается от аналога, полученного с помощью мокрого процесса. Однако, особенности технологии позволяют значительно сокращать сроки ремонта.

Минимальная толщина полусухой стяжки составляет 4 см.

Наливные полы

Наливные полы формируют ровный и гладкий финишный слой по стяжке (обычно по мокрой). Содержат в составе высокомарочные цементы, небольшое количество песка мелкой фракции и значительный процент пластификаторов. Из наливных полов делают слои толщиной 1,0 – 20 мм.

Рис. 4. Финишный слой наливного пола по мокрой стяжке

В обсуждениях на строительных форумах встречается вопрос «наливной пол или стяжка»? Дилеммы нет: каждая технология хороша на своем месте, в той ситуации, для которой она разрабатывалась.

Прочитать про все виды стяжек и их особенности можно в этой статье.

Сравнение типов стяжек по условиям формирования слоев

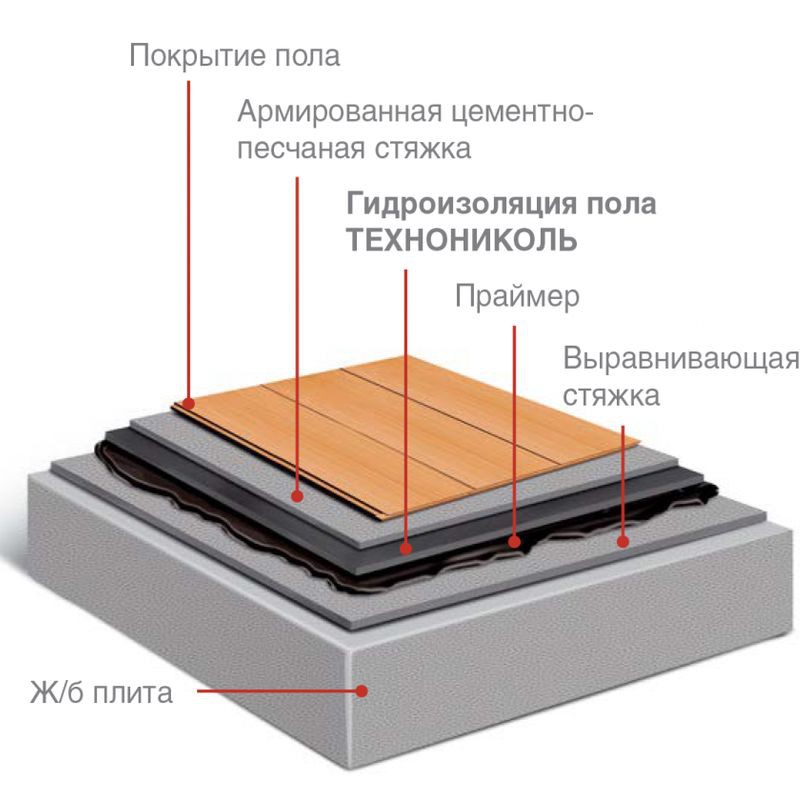

Данные из профильных технических стандартов, рекомендации производителей и опыт наших специалистов объединены в таблице.

Толщина слоя, см и условия формирования стяжки пола
Толщина	Мокрый процесс	Полусухая стяжка	Сухая стяжка
MIN по бетону с г/изоляцией	3	4	4
MIN по бетону без г/изоляции	5	5	4
MIN по упругому основанию	7	6	4
MAX без армирова-ния (в 1 слой)	8	8	—
MAX с капроновой сеткой (в 1 слой)	7 — 8	7	—
MAX с мет. сеткой (в 1 слой)	10 — 12	12	—

Функциональные достоинства и недостатки стяжек

Не будем писать о технологичности и удобстве в работе по разным методикам, а зафиксируем, какие профиты или неудобства для заказчика несут в себе технологии стяжки.

Достоинства и недостатки типов стяжки пола
Функциональные параметры	Мокрый процесс	Полусухая стяжка	Сухая стяжка
Требует доп. выравнивания	да	нет	нет
Загрязняет объект	сильно	незначительно	не загрязняет
Делать до ошту-катуривания стен	можно	можно	нельзя
Делать после ошту-катуривания стен	нельзя	можно	можно
Можно укладывать напольное покрытие	через 3 недели	Через 1 неделю	сразу
Поглощает шум при ходьбе	да	да	нет
Относительная проч-ность и жесткость	высокая	высокая	умеренная
Долговечность	высокая	высокая	умеренная
Нагрузка на перекрытия	высокая	высокая	низкая
Отн. цена стяжки толщиной 4 – 8 см	низкая	низкая	высокая
Отн. цена стяжки толщиной 14 — 20 см	умеренная	умеренная	умеренная
Требуется специали-зированная бригада	нет	да	да

Стяжка по утепленному/теплому полу

Под утепленным полом понимается наличие в нем теплоизолирующего слоя. Теплый пол — это водяная или электрическая система отопления. Электрический теплый пол делится на кабельный и пленочный (инфракрасный). Пленочный укладывается непосредственно под напольное покрытие, а водяной и кабельный интегрируются в стяжку пола.

Рис. 5. Теплый пол готов под укладку стяжки. Под разводкой труб видна армирующая металлическая сетка.

С точки зрения особенностей стяжки с теплым полом между водяной и кабельной системами разницы нет. И в первом, и во втором случае выравнивающий слой относится к плавающим стяжкам, так как отсутствует жесткая связь с бетонным основанием, от стен есть отделение демпфирующей лентой.

Типичная схема пола в квартире с теплым полом:

1. Теплоизолирующий слой из ЭППС толщиной 30 мм, уложенный на межэтажное перекрытие.
2. Металлическая армирующая сетка с уложенной по ней сетью труб или кабелей.
3. Мокрая или полусухая стяжка.
4. Клеевой слой/демпфирующая прослойка.
5. Напольное покрытие.

Иногда поверх теплоизолирующего слоя укладывают гидроизоляционную мембрану с размерной сеткой, облегчающей укладку труб и кабелей. Такая пленка необходима для изоляции от влаги гигроскопичных материалов типа базальтовых ват. ЭППС не пропускает влагу и не нуждается в дополнительной гидроизоляции.

В квартире на первом этаже в доме с неотапливаемым подвалом, толщина ЭППС увеличивается до 50 – 80 мм.

Толщина выравнивающего слоя выбирается по соображениям минимальной прочности (35 мм от верха трубы/кабеля) и комфортного распределения тепла. Кабель по диаметру меньше трубы на 1,0 – 1,8 см, но никто не выбирает электрическую систему из соображения минимизации толщины стяжки. Обычно хозяин квартиры вынужден использовать один из типов энергии, исходя из экономических соображений.

Одноуровневая стяжка — стандарт для квартир?

Когда хозяин квартиры видит в смете количество требуемого для стяжки материала (а это в среднем 120 — 160 мешков смеси для площади в 50 м2), у него возникает подозрение. А не завышены ли объемы работ? Существуют же дизайнерские решения с несколькими уровнями пола — почему бы не обыграть это, отказавшись от лишних слоев стяжки?

И терпеливому прорабу или дизайнеру приходится в очередной раз развенчивать мифы о рациональности разноуровневых интерьеров и стяжек.

Миф 1 — перепад сантехнический

От некоторых мастеров до сих пор можно услышать, что уровень пола в ванной и туалете необходимо устраивать на 2 – 2,5 см ниже, чем в остальных помещениях. Цель: дать возможность хозяевам квартиры отреагировать на течь, пока вода не начала проникать в коридор и комнаты.

От этого подхода отказались давно, когда поняли, что надежность полимерных сантехнических труб и фитингов достаточно высока, чтобы не портить эстетику квартиры перепадами уровней. В СНиП’е 2.03.13-88 речь идет не об обязательном занижении пола в ванной, а о наличии порожков между санузлами и смежными помещениями.

Рис. 6. Один из вариантов порожка между полами ванной и прихожей, выполненными в одном уровне.

Миф 2 — ступенчатая стяжка для экономии на материалах и объемах работ

Идея возникла из простого соображения: а что, если сделать несколько стяжек, каждая из которых имеет минимальную для выравнивания толщину? Например, общая зона (прихожая, санузлы, кухня, столовая) — это уровень I, а приватная (спальни, кабинеты) — уровень II.

Эстетически и эргономически такое решение оправдано в одном случае: если приватная и общая зоны не разделены дверными проемами. То есть, если мы имеем дело с квартирой-студией.

Миф 3 — дизайнерское обыгрывание значительного перепада

Как и сантехнический перепад, данный казус потерял свою актуальность. Когда встречается настолько большой разброс отметок по бетонному основанию, применяют сухие стяжки, либо выравнивание по слою теплоизоляционных плит. Это не перегружает межэтажные перекрытия толстым слоем бетона и значительно ускорять отделочные работы.

Миф 4 — перепад уровня стяжки из-за разницы в толщине покрытий

Еще лет 10 – 15 назад считалось в порядке вещей выравнивание неровной основы под плитку клеевым слоем 1.0 – 2,0 см. Сегодня, когда стяжка пола стала специализацией серьезных строительных компаний, стандарты качества строже. Средняя разница между слоями «клей + плитка» и «подложка + ламинат» составляет 0 — 2 мм и скрывается компенсирующими порожками.

Если же в отделке смежных помещений используются материалы с большой разницей в толщине (например, паркетная доска 15 мм и виниловая плитка 3 мм), нивелировка двух чистовых поверхностей осуществляется за счет слоя наливного пола под более тонкое покрытие.

Стяжка и рациональное планирование ремонта квартиры

Чтобы сэкономить время, деньги и избежать дополнительных задержек и расходов из-за переделок, хозяин квартиры должен придерживаться следующего порядка действий:

1. Пригласить специалиста для замера перепада высот по черновому полу и определения минимального уровня стяжки.
2. Определить план перепланировки самостоятельно, либо заказать проект интерьера дизайнеру, передав ему данные по минимальному уровню стяжки.
3. Исходя из плана перепланировки и плана прокладки коммуникаций по полу, установить (самостоятельно или с прорабом) тип выравнивающего слоя, его толщину и очередность устройства стяжки в общем плане работ по объекту.

Очередность устройства стяжки в квартире

Выравнивать полы можно до устройства стен и межкомнатных перегородок, либо после. У каждого из подходов есть свои плюсы и минусы.

Преимущества стяжки по открытому пространству без стен и перегородок:

• Простота и точность высотной разметки — все маяки выставляются по одному уровню из одного положения лазерного осепостроителя.
• Выравнивание по открытому пространству занимает меньше времени независимо от используемого метода.
• Полусухим и сухим способом стяжку во всей квартире можно сделать за 1 день. Мокрым — тоже, если заказать готовый раствор с подачей на объект бетононасосом.
• Экономически целесообразно, если возводятся каркасно-гипсокартонные или любые другие перегородки по каркасной схеме.
• Проще и точнее размечать дверные проемы при возведении перегородок по уже готовой стяжке (не будет ошибок с высотой).

Рис. 7. Стяжка по открытому пространству позволяет использовать производительные методы работ.

Плюсы выравнивания после возведения стен и перегородок:

• Нет проблемы с размещением материалов, инструментов, оборудования и бытового инвентаря на время работ по стяжке (комнаты можно освобождать по очереди).
• Если использовать сухой или полусухой метод, стяжку допустимо ставить в любом месте графика ремонтных работ (главное, чтобы это было после монтажа коммуникаций, укрываемых полом, и до монтажа дверных блоков и напольных покрытий).
• Экономически целесообразно, если стены и перегородки возводятся из кирпича, пенобетона и других кладочных материалов.

Рис. 8. Полусухая стяжка после возведения перегородок.

Минимальный уровень стяжки и ее приблизительная стоимость

Доверять эту работу конечно лучше специалисту. Но такой навык может пригодиться любому человеку, выбирающему квартиру для покупки, а также девелоперам, риэлторам, дизайнерам интерьера.

Минимальный уровень будущей стяжки — это отметка самой высокой точки бетонного перекрытия плюс MIN технологическая толщина слоя. За редким исключением минимальный уровень и будет соответствовать реальной высотной отметке будущей стяжки.

Порядок действий:

1. Осепостроитель (желательно с эволюционным штативом — для простоты и скорости работы) устанавливается примерно по центру квартиры. Высота размечаемой им горизонтальной плоскости не важна. Главное, чтобы она фиксировалась.
2. По световой разметке необходимо пройтись с маркером по всем помещениям и поставить метки на стенах (каждый простенок должен отмечаться как минимум 2 метками).
3. Затем осепостроитель устанавливается в одном из помещений примерно по центру, и его плоскость совмещается с имеющимися метками. По лучу размечаются все остальные простенки.
4. Повторяем предыдущее действие во всех остальных помещениях квартиры. Единая горизонтальная плоскость (ЕГП) на объекте зафиксирована.
5. Проходимся с рулеткой по всей квартире, измеряя расстояние от ЕГП до чернового пола. Показания записываем возле соответствующих отмечаемых точек на плане объекта.
6. Там, где расстояние минимальное — самая высокая точка перекрытия (условно называется «нулем чернового пола», «нулем стяжки» или просто «нулем»). Все остальные отметки, соответственно, должны быть со знаком минуса. Среди них одна — самая низкая. Ее значение понадобится для расчета толщины выравнивающего слоя
7. Прибавим к нулю MIN технологическую толщину стяжки — и получим минимальный уровень стяжки. Можно заниматься точным проектированием интерьера!
8. Определим примерную стоимость выравнивания полов. Для этого к значению (по модулю) самой низкой точки перекрытия прибавляем высоту (от нуля) минимального уровня стяжки, и полученную сумму делим пополам — это средняя толщина стяжки в новостройке и доме старой постройки. Теперь, зная толщину и площадь стяжки, можно получить коммерческие предложения с ценой от любого исполнителя.

Как добиться более ровных бетонных полов

Надлежащие инструменты и методы отделки бетона помогут вам повысить показатели FF, так что укладка очень плоских и суперплоских полов станет рутиной

18 мая 2012 г. ООО «КБ Инжиниринг»

Повторная рихтовка сократит выступы и заполнит углубления; это может увеличить количество FF примерно с 30 до 50 процентов.

Благодаря современному отделочному оборудованию отделочникам стало относительно легко достигать общих значений плоскостности/ровности пола FF35 и FL25 — общепринятые допуски для складских и промышленных полов. Однако вы можете добиться еще более ровных полов — 45, 60 и выше, — если поймете, почему полы становятся менее плоскими, и примените советы по отделке, чтобы сделать полы более плоскими.

Номера FF/FL

Ровность пола (FF) регулирует локальную неровность поверхности пола и в первую очередь зависит от отделочных операций после стяжки, включая повторное выравнивание и силовую затирку. По сути, числа FF оценивают перепады высот вдоль линии измерения с интервалом в 1 фут. Числа F простираются от нуля до бесконечности, поэтому чем выше число F, тем ровнее пол.

Уровень пола (FL) управляет отклонением поверхности пола от заданного уклона или плоскости поверхности. Числа FL оценивают перепады высот вдоль линии измерения с интервалом в 10 футов. Чем выше число FL, тем более ровным будет пол. Ровность краевых форм и точность операции стяжки определяют общую ровность пола. Самоходная выглаживающая плита с лазерным наведением может регулярно создавать числа FL около 35 и выше.

Номера FF/FL имеют следующую классификацию плоскостности пола: FF25/FL20 – умеренно ровный, FF35/FL25 – плоский, FF45/FL35 – очень плоский и FF60/FL40 – супер плоский. Масштаб линейный, поэтому пол FF60/FL40 в два раза более плоский и ровный, чем пол FF30/FL20.

Прочтите «Как вручную затереть кромки и стыки, чтобы они соответствовали финишным покрытиям затирочной машины»

Повторная правка

Повторная правка — это процесс вырезания и заполнения. Он состоит из вырубки возвышенностей или гребней известкового раствора и заполнения впадин. Обычные этапы отделки по существу делают пол менее ровным, особенно при использовании затирочных машин шириной от 4 до 5 футов и затирочных машин, оснащенных затирочными или комбинированными лопастями. Повторное выпрямление дает более ровные полы и может увеличить число FF примерно с 30 до 50 процентов.

К инструментам для выравнивания относятся канальные поплавки, модифицированные шоссейные поверочные линейки (иногда называемые ударорезами) и контрольные стержни. Эти инструменты различаются по длине от 8 до 16 футов и имеют либо загнутые края, либо прямоугольное поперечное сечение. Из-за углов с прямыми краями эти инструменты могут срезать высокие места и перемещать излишки раствора в низкие места.

Для больших бетонных укладок с использованием стяжек с лазерным наведением эти инструменты в основном используются после стяжки и до того, как на поверхности скопится избыток сточной воды. Как показано на рис. 1, всегда выпрямляйте линии «заделки» и «затирки». В противном случае вдоль этих линий появятся выступы, которые уменьшат ровность пола. Модифицированная дорожная линейка является предпочтительным инструментом, поскольку ее также можно использовать в качестве контрольной линии для определения высоких и низких точек на поверхности пола.

Если у вас возникли проблемы с использованием модифицированной дорожной линейки после разравнивания, поскольку она врезается в поверхность, используйте поплавок или контрольную штангу шириной от 8 до 10 футов. Не используйте поплавок для быков длиной от 4 до 5 футов. Поплавок для быков может сгладить поверхность, но он не может выполнять процесс вырезания и заполнения; а из-за небольшой длины его использование снизит ровность пола. Кроме того, убедитесь, что ваша линейка, независимо от того, является ли она модифицированной линейкой для шоссе или нет, является прямой и правильной. Если он деформирован или поврежден, вы сделаете пол менее ровным.

При необходимости вы можете наклонить инструмент для повторной правки примерно на 45 градусов к оси стяжки и перекрыть предыдущий проход примерно на 50 процентов ширины линейки. Однако будьте осторожны, чтобы не нарушить плоскостность, создаваемую стяжкой с лазерным наведением.

Поплавковая затирочная машина

Поплавковая затирочная машина представляет собой круглые металлические диски, которые крепятся к лезвиям затирочной машины с ручным управлением или затирочной машиной. Поплавки для сковороды делают пол более плоским, создавая и перемещая «крем» или поверхностный раствор. Лотки легко удаляют неровности поверхности, срезают неровности и заполняют дыры и впадины — вот почему так важна плавающая способность сковородок. Ожидайте увеличения числа F на 10–25 пунктов при использовании поддонов вместо лопастей. Лопастные поплавки шире и более плоские, чем лопасти поплавка, лотки вызывают меньше выпуклостей и впадин из-за меньшего контактного давления по сравнению с лопастями поплавка, а лотки сводят к минимуму колебания поверхности из-за изогнутых рычагов и лопастей поплавка.

Важно начать плавку пораньше, пока бетон еще пластичен. Однако слишком раннее начало может привести к образованию слишком большого количества раствора на поверхности, что приведет к снижению ровности пола, особенно при использовании стяжки с лазерным наведением. Разглаживающие стяжки с лазерным наведением могут давать значения FF порядка 40 и 50, но слишком раннее плавание по мощности может разрушить или уменьшить плоскостность поверхности, создаваемую стяжкой с лазерным наведением. Отложите подачу питания до тех пор, пока в бетоне не останется следа размером не более 1/8 дюйма. В противном случае вы увеличиваете риск прорезания впадин и образования поверхностных волн, которые уменьшат ровность пола.

Сроки можно определить по высоте гребня раствора или «валка», создаваемого затирочной кельмой, снабженной гладилками. Поскольку поддоны не перекрывают друг друга, между поддонами создается гребень раствора. Слишком раннее начало укладки создает чрезмерную высоту гребня, и для восстановления плоскостности пола потребуется повторное выравнивание пола. В идеале высота гребня должна составлять примерно 1/8 дюйма, чтобы обеспечить достаточное количество раствора для заполнения отверстий и углублений. Когда высота гребня начнет превышать 1/8 дюйма, отступите и подождите; позвольте бетону стать более жестким, чтобы вы не создавали и не перемещали слишком много раствора с поддонами.

Всегда делайте первый проход гладилкой перпендикулярно направлению укладки, а последующие проходы выполняйте перпендикулярно предыдущему проходу. Не делайте флоат-пассы только в одном направлении; это создает волны, а последующие проходы в одном направлении делают волны глубже. Изменение направления проходов терки делает пол более плоским. Всегда перекрывайте каждый проход на половину диаметра чаши, чтобы свести к минимуму желоба. Если от предыдущего прохода остался гребень раствора, перекройте предыдущий проход так, чтобы центр сковороды находился на гребне раствора; удаление гребней раствора делает пол более плоским.

Чтобы должным образом подготовить пол к затирке, требуется несколько проходов шпателем. Сделайте как минимум два прохода поплавком в двух разных направлениях (перпендикулярно друг другу). Четыре или более проходов, кратных двум, делают пол более плоским, если все сделано правильно. Некоторые финишеры утверждают, что поздние плавающие проходы под углом 45 градусов к более ранним проходам сделают пол более плоским. Кроме того, использование больших поддонов и тяжелых машин с многократным проходом может сделать пол еще более плоским.

За исключением первого прохода затирочной машины, затирочная машина должна работать на полной скорости, чтобы машиной было легче управлять. Снизьте скорость при первом проходе, чтобы свести к минимуму риск провала, если бетон слишком мягкий или если вы наткнулись на мокрое место. Избегайте резких поворотов вперед, из-за которых кастрюли впиваются в мягкую поверхность, образуя углубления. Рассмотрите возможность использования техники прохода вперед-назад, чтобы избежать поворотов вперед при первом проходе с плавающей запятой. Помните, что создание и перемещение слишком большого количества раствора на поверхности обычно делает пол менее ровным.

Для обработки кромок: заглаживайте сковороду прямо на кромочной форме или над ней. Если края пола низкие и их необходимо нарастить, сделайте проходы вперед вдоль края. В противном случае сделайте обратные проходы с панорамированием на краю формы или над ним. Никогда не позволяйте машине работать или стоять на одном месте слишком долго, а также избегайте бокового движения затирочной машины. Кроме того, сведите к минимуму действия, которые нарушают поверхность пола, такие как ходьба по свежему бетону после зачистки или ходьба по полу, пока он еще достаточно мягкий, чтобы оставлять следы. Все, что нарушает поверхность пола, требует повторного выравнивания и, как правило, делает пол менее ровным.

Время измерения FF/FL

Из-за усадки бетона и скручивания плит количество FF/FL со временем уменьшается. В частности, швы и трещины скручиваются, делая пол менее ровным с течением времени. Таким образом, ровность и плоскостность должны быть измерены как можно скорее, предпочтительно в течение 24 часов после укладки бетона, но не позднее, чем через 72 часа. В противном случае числа FF и FL могут не отражать реальную производительность вашей работы.

Регулярная укладка очень плоских и суперплоских полов требует понимания ровности пола и правильного использования оборудования. Что еще более важно, это требует практики и постоянной самооценки. Всегда просматривайте свои номера FF/FL и критикуйте свои методы расстановки и завершения. Затем внесите коррективы и улучшите свое следующее размещение.

Ссылки

ACI 117-10 Спецификации допусков для бетонных конструкций, Американский институт бетона, www.concrete.org.

ACI 302.1R-04 Руководство по устройству бетонных полов и плит, Американский институт бетона, www.concrete.org.

ООО «КБ Инжиниринг»

Изучение вариантов бетонных стяжек

Milwaukee Tool демонстрирует виброрейку MX FUEL на выставке World of Concrete 2022

3

67 Преимущества ручных инструментов для цинкового бетона

Почему важна сертификация для строительства крупных складов

Как разбить армированный бетон при сверлении с помощью перфораторов Diablo

Новейшие портативные инструменты Trends Inheld

Bosch переходит на аккумуляторную платформу 18 В с 32 новыми аккумуляторными инструментами

Самая быстрая и точная программа взлета для земляных работ

InSite Elevation Pro обеспечивает самое быстрое решение для взлета в отрасли, поэтому вы можете делать ставки на большее количество работ с тем же персоналом . После того, как предложение будет выиграно, Elevation Pro предоставит вам инструменты для создания моделей управления машинами с помощью GPS без необходимости использования сложной программы САПР.

Принять участие в конкурсе лучших продуктов 2023 года от Concrete Contractor (срок продлен)

Тысячи продуктов, инструментов, оборудования и машин предназначены для помощи бетонным подрядчикам, некоторые из них выделяются среди остальных своими инновациями и преимуществами. Крайний срок ПРОДЛЕН до 20 февраля 2023 г.

Салливан из PCA: рецессии нет, но ожидается ослабление экономики

Главный экономист PCA Эд Салливан прогнозирует ослабление экономики в 2023 г., при этом увеличение расходов, связанных с законопроектом об инфраструктуре, окажет незначительное влияние. Он также прогнозирует снижение потребления бетона в частном секторе на 3,5%.

World Of Concrete 2023: краткий обзор

World of Concrete 2023 — это выставка, посвященная бетонным подрядчикам и строительной отрасли, от цемента до отделки. Откройте свой планировщик и запишите эти события и стенды.

Насколько сильно следует затягивать крепежные детали?

Застежка должна быть достаточно тугой, чтобы выполнять свою работу, но что является достаточно тугим? Что произойдет, если болт сломается или гайка оторвется?

Поплавковый кейс с быстрой застежкой Gator Tools — полный комплект

Ручной ударный отбойный молоток BITTYBREAKER

Ручной ударный отбойный молоток BITTYBREAKER, совместимый с множеством отбойных молотков, обеспечивает мощную энергию удара для эффективного разрушения бетона или промерзшего грунта, резки асфальта, утрамбовки грязи, рубки корней или удаления керамической плитки и кирпичная брусчатка.

Прогулочный поплавок Orange Thunder с кронштейном Ultra Twist, материал лезвия KO-20

УПАКОВКА Модульное хранилище для магазинов

Точность лазерных измерительных устройств

Как обеспечить точность измерительных инструментов, используемых на стройплощадке, и их надлежащую работу в различных условиях? Давайте взглянем.

Комбинированный бесщеточный перфоратор Bosch 18 В и насадка для сбора пыли SDS-plus

Бесщеточный перфоратор GBh28V-28DC обеспечивает усилие 2,6 футо-фунта. энергии удара для задач долбления и сверления, а функции плавного пуска и контролируемой скорости вращения, которые изменяют его рабочую скорость в режиме реального времени, позволяют приспособиться к работе с бетоном, плиткой или кирпичом

Аккумуляторный отбойный молоток на 60 В в новых продуктах Dewalt на выставке World of Concrete 2022

Посетители выставки World of Concrete Trade Show будут одними из первых, кто протестирует новый аккумуляторный отбойный молоток на 60 В, бесщеточный, 20 В, 1/2 дюйма . сверла, анкеры с подрезкой критических соединений.

От рулеток до дисковых пил и держателей бит — Crescent демонстрирует эволюцию инструментов на выставке STAFDA 2021

Демонстрации продуктов демонстрируют инновационный и эффектный дизайн на каждом шагу для посетителей STAFDA на стенде 817. STAFDA 2021 находится в Орландо, штат Флорида. и запланирован на 24-26 октября.

Две беспроводные эргономичные орбитальные шлифовальные машины на 12 В и 18 В

Бесщеточная эксцентриковая шлифовальная машина GEX12V-5, 5 дюймов, и бесщеточная эксцентриковая шлифовальная машина GEX18V-5, 5 дюймов

Мощная, с высоким крутящим моментом Шлифовальный станок и пылезащитный кожух (GWS13-52TG)

Перфоратор M18 FUEL 1-1/8 дюйма SDS Plus с ONE-KEY

Инструкции по сборке | Бетонные полы, плиты

Типы плит первого этажа

1. Сплошная плавающая бетонная плита первого этажа

Сплошная плавающая бетонная плита первого этажа должна использоваться только в том случае, если глубина гранулированного наполнителя составляет менее 900 мм.

Диаграмма B51 — Типичная деталь массивной плавающей бетонной плиты первого этажа

2. Залитая на месте подвесная плита первого этажа.

Если глубина гранулированной засыпки превышает 900 мм, следует использовать твердую плавающую бетонную плиту первого этажа. Залитые на месте подвесные плиты первого этажа следует использовать только в тех случаях, когда маловероятна осадка грунта под собственным весом. Если образовалась щель, это создало бы риск скопления взрывоопасных газовых смесей под полом.

Диаграмма B52 — Типовая деталь наружной стены монолитной плиты подвесного перекрытия

Литая монолитная плита подвесного перекрытия Деталь боковой стены

Там, где подвесная плита перекрыт помещают в верхнюю часть плиты, чтобы уменьшить риск растрескивания.

Диаграмма B53 — Типичная деталь стены для монолитной плиты подвесного перекрытия

Взрывоопасные газовые смеси в подпольных пустотах:

В пустотах под полом существует опасность скопления взрывоопасных газовых смесей.

Газ может появиться там, где:

1. Участок, на котором ведется строительство, является загрязненной или рекультивированной землей, или

2. Газовые трубы находятся вблизи или под территорией здания, а плиты перекрытий сооружены вне земли или там, где может образоваться пустота под полом из-за оседания грунта.

В случаях, описанных выше, между землей и нижней частью пола или изоляцией (при наличии) должно быть предусмотрено вентилируемое воздушное пространство не менее 150 мм.

Важно обеспечить вентиляцию по периметру вместе с вентилируемым воздушным пространством, описанным выше, чтобы обеспечить достаточную вентиляцию под полом.

Во всех случаях важно обеспечить, чтобы уровень первого этажа снаружи был ниже, чем верхняя часть уровня черного пола, чтобы избежать ситуации с эффектом приямка.

Проблемы, связанные с бетонными полами

Разрушение бетонных полов считается довольно серьезной проблемой. Неудача обычно может быть связана с одним или несколькими из следующих факторов: плохие материалы, низкое качество изготовления или плохой дизайн. Чтобы предотвратить необходимость дорогостоящего и, возможно, разрушительного ремонта на более позднем этапе, следует проявлять осторожность на каждом из этих этапов. Руководящие принципы передовой практики, чтобы избежать этих проблем, следующие:

1. Надлежащим образом зачистите существующее заземление

Убедитесь, что существующее заземление зачищено до подходящей опоры. Перед началом работ очень важно удалить весь верхний слой почвы и растительности со всей площади здания. Не рекомендуется оставлять насыпи мягкой земли между траншеями фундамента, так как это увеличивает риск того, что она не будет удалена до начала засыпки участка слоями зернистой засыпки. Важно, чтобы гранулированная засыпка укладывалась на прочную, чистую и хорошую несущую поверхность.

2. Следует использовать гранулированный наполнитель, соответствующий назначению.

3. Используйте вибрационный валик для уплотнения слоев гранулированного наполнителя.

Слои должны быть меньше 225 мм и больше 150 мм. Каждый слой после укладки необходимо уплотнить отбойной плитой или виброкатком. Если позаботиться на этом этапе, риск неудачи снизится.

4. Гранулированный наполнитель не следует использовать, если глубина заполнения превышает 900 мм.

Подвесной бетонный пол менее подвержен разрушению и должен использоваться в этом случае.

5. Ослепление гранулированным наполнителем.

Засыпка не требуется, если каждый слой гранулированного наполнителя хорошо утрамбован. Шпаклевку следует сгребать, чтобы убедиться, что острые точки, оставшиеся после виброкатка, закрыты, после чего на нее можно укладывать DPM.

6. Используйте полиэтилен толщиной 1200 в качестве DPM

Важно, чтобы DPM не был поврежден транспортным средством во время заливки плиты, так как цель DPM – предотвратить подъем влаги. Следует использовать только первичный материал, и следует избегать материалов, описываемых как «сверхмощные» или «C1200». Используемый первичный материал должен соответствовать требованиям I.S. ЕН 13967.

7. Убедитесь, что между DPC и DPM имеется зазор

DPC и DPM должны образовывать непрерывный барьер для предотвращения проникновения влаги из грунта. Возведение стен до укладки полиэтиленового ДПМ и заливки плиты перекрытия некорректно, так как не позволяет сформировать надлежащий нахлест между ДПМ и ДПК.

Диаграмма B54 – Пример правильного нахлеста между DPC и DPM

8. Не должен опираться на плиту перекрытия.

Все блочные конструкции или перегородки с несущими стойками и возвышающиеся стены должны иметь фундамент, поскольку плиты перекрытий, как правило, не спроектированы и не изготовлены для восприятия нагрузок, например, от дымоходов, опор, стен и перегородок с несущими стойками.

9. Будьте осторожны при установке изоляции.

Изоляция должна быть предусмотрена под всей площадью пола, степень изоляции будет зависеть от ряда конкретных элементов проекта, таких как:

• Тип используемой изоляции и ее свойства.

• Требуемое значение U, которое должно быть достигнуто.

• Отношение площади пола к его периметру и т. д.

Тепловой мост может образоваться там, где встречаются два элемента конструкции, например, там, где встречаются пол и стена. Тепловые мосты могут иметь большое влияние на общую эффективность жилища, и в результате теплоизоляция должна быть тщательно проработана и установлена ​​в таких соединениях. Ряд методов достижения соответствия этому аспекту правил можно найти в Техническом руководящем документе L Строительных норм и правил. Одним из методов, описанных в тексте, является использование допустимых деталей конструкции (ACD).

10. Необходимо соблюдать осторожность, чтобы избежать риска растрескивания.

В жаркую погоду при укладке бетонных плит перекрытий необходимо обеспечить их защиту от прямых солнечных лучей и охлаждение. Это предотвратит растрескивание из-за слишком быстрого высыхания.

За счет изоляции по периметру в месте соединения пола и стены тепловые мостики будут сведены к минимуму.

Предотвращение разрушения плиты

• Весь верхний слой почвы и растительные остатки должны быть удалены с площадки.

• Гранулированный наполнитель следует уплотнять слоями.

• Важно обеспечить использование подходящего гранулированного наполнителя.

• Не следует использовать глубокую засыпку.

• Слепите гранулированный наполнитель.

• При необходимости следует использовать барьер DPM или радоновый барьер калибра 1200.

• ЦПМ должны быть размещены и плита должна быть залита, когда стены находятся на высоте ЦОД.

• Стены никогда не должны возводиться непосредственно на плите; у них должны быть основания.

• Изоляция должна быть обеспечена по всей их площади, чтобы обеспечить соответствие Строительным нормам и правилам.

• Для плотов DPM и стяжка должны быть на вершине плота, а толщина стяжки должна быть не менее 65 мм. Для армирования рекомендуется использовать легкую сетку внутри плота.

Армирование подвесных плит перекрытий

Существует ряд доступных армирующих сеток, сетка может иметь префикс букв A, B или C. Для каждого префикса доступен диапазон диаметров.

Сетка типа А состоит из квадратов размером 200 мм на 200 мм, стандартный диапазон сеток типа А составляет от A98 до A393. Сетка типа В состоит из квадратов 200 мм на 100 мм с основным армированием на расстоянии 100 мм и поперечной арматурой на расстоянии 200 мм; стандартный диапазон сеток типа А составляет от B196 до B1131. Сетка типа C состоит из квадратов 400 мм на 100 мм с основным армированием на расстоянии 100 мм и поперечной арматурой на расстоянии 400 мм; стандартный диапазон сеток типа А составляет от C283 до C785.

Из-за риска скопления взрывоопасного газа под подвесным полом из-за осадки грунта под собственным весом Технический документ C Строительных норм и правил рекомендует использовать подвесные полы только в ситуациях, когда осадка маловероятна.

Диаграмма B55 – Типовая подвесная плита первого этажа – железобетон

Толщина плиты и типы армирующей сетки для типовых пролетов первого этажа дома

В приведенной ниже таблице показаны соответствующие значения толщины перекрытий и типов армирующей сетки для типичных пролетов первого этажа жилых домов. Допущение: внутренние перегородки на плиту не опираются. Основные стержни, которые должны проходить в направлении пролета и сетки, должны располагаться так, чтобы основные стержни располагались ниже второстепенных стержней. Между нижней стороной плиты и основными стержнями должно быть обеспечено номинальное покрытие 25 мм. Бетонная смесь должна быть 30Н20. Опорные возвышающиеся стены и несущие плиты должны быть не менее 100 мм.

Таблица B5 – Подходящая глубина перекрытий и типы арматурных сеток для типичных плит первого этажа в жилых домах

Аналоги арматурных стальных стержней

В таблице ниже перечислены эквиваленты арматурных стальных стержней, которые можно использовать в качестве альтернативы B-сеткам. Основные стержни должны располагаться ниже второстепенных стержней и проходить в направлении пролета. Стержни должны быть связаны в местах пересечения. Допущение: внутренние перегородки на плиту не опираются. Бетонное покрытие и прочность такие же, как указано выше.

Таблица B6 – Эквиваленты арматурных стальных стержней для использования в качестве альтернативы сеткам

T обозначает сталь с высоким пределом текучести.

Альтернативная деталь подшипника для подвесных плит перекрытия

Ниже показана альтернативная деталь подшипника для подвесных плит перекрытия. Дополнительное армирование может быть размещено в верхней части плиты на передних кромках и особенно в углах, чтобы уменьшить риск растрескивания.

Диаграмма B56 – Типовое армирование краев

Непрерывные плиты над стеной должны быть снабжены дополнительным армированием, чтобы снизить риск образования трещин.

Диаграмма B57 — Типовая деталь плиты, непрерывной по стене

Следует отметить, что допускается формировать углубления для труб только по периметру плит.

Диаграмма B58 — Типовая деталь для углублений под трубы

Сборные бетонные полы

Доступны различные системы сборных железобетонных полов для использования в конструкции подвесных полов на уровне земли или выше. Эти системы служат альтернативой использованию подвесных монолитных бетонных плит перекрытий или подвесных деревянных полов.

Сборные железобетонные перекрытия можно классифицировать, хотя и в целом, следующим образом:

1. Полые плиты.

2. Балка и блок.

3. Сборные доски или предварительно напряженные плиты с монолитным бетонным покрытием (блоки заполнения или пустотообразователи могут быть включены или не включены).

Примеры сборных железобетонных перекрытий показаны ниже. Следует отметить, что продукция конкретного производителя не представлена; иллюстрации предназначены для того, чтобы дать представление о доступном ассортименте. В зависимости от конкретных продуктов, которые будут использоваться, эти детали могут отличаться. Необходимо соблюдать данные производителя.

Диаграмма B59 — Типовая деталь пола из блоков и балок

Диаграмма B60 — Типовая деталь системы пола с тавровой балкой собственной разработки

Диаграмма B61 — Полая ядра. Обратите внимание на следующие аспекты установки при следовании подробным рекомендациям производителя:

• В некоторых системах может потребоваться перекрываемый пролет и опоры, подпорки.

• Местоположение ЦОД.

• Что происходит, когда накладываются точечные нагрузки, такие как перегородки?

• Требуется ли армирование стяжек?

• Требования к стяжке или заливке цементным раствором.

• Изоляция. Расположение, количество и метод, используемые для установки изоляции, чтобы избежать образования мостиков холода и соответствовать требованиям строительных норм и правил.

• При необходимости детали установки радоновой мембраны.

Дополнительная информация

Если пролет подвесных бетонных цокольных этажей превышает 5 м, в Техническом руководящем документе А Строительных норм и правил требуется профессиональное руководство по проектированию несущих стен.
