Резьбовые соединения используются и в конструкции пластиковых детских игрушек и при возведении мостов. Единственное сходство такого крепежа заключается в том, что его можно монтировать и демонтировать при необходимости. Для удержания резьбового крепежа бывает достаточно силы приложенной в момент затяжки, но гораздо правильнее, с точки зрения безопасности, заблокировать резьбовое соединение в ответственных частях конструкции. Например, клапанная крышка двигателя автомобиля должна быть надежно закреплена во время движения, в то же время обязана быть съемной, так как компоненты двигателя необходимо обслуживать. При постоянной вибрации, или механическом воздействии резьбовому соединению нужна защита от самораскручивания. Рассмотрим методы надежной фиксации резьбовых соединений.



Виды резьбовых соединений

Болты с гайками — самый распространенный вид резьбового крепежа. Используется практические везде, от автомобилей, до радио антенн на крышах высоток. Встречаются так часто, что сложно найти конструкции без них.


Винты и отверстия с резьбой. В этом соединении винт устанавливается в предварительно высверленное отверстие с нарезанной резьбой.

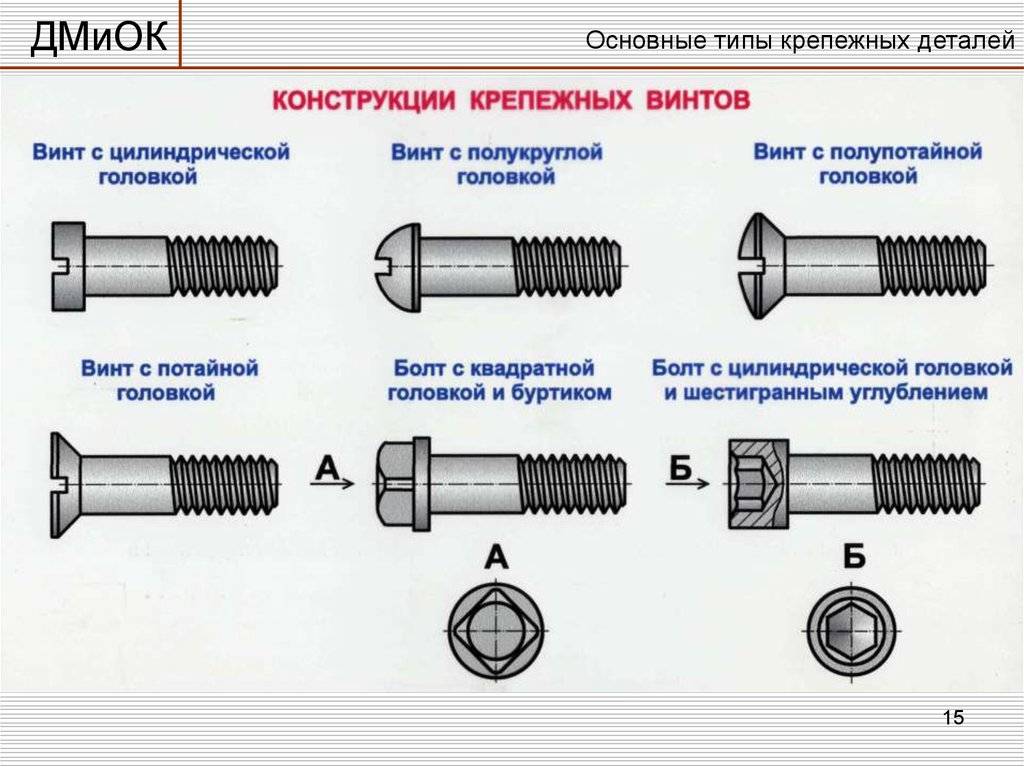

Винты по конструкции похожи на болты, но различие кроется в применении: болты используют чтобы соединить детали насквозь, для фиксации на болт накручивается гайка, а винты вкручивают в соединяемые детали, в заранее подготовленную резьбу.


На фото винты с головкой под внутренний шестигранник, которые соединяют алюминиевые компоненты. Такие винты используются вместо болтов для облегчения веса конструкции и для упрощенного монтажа — чтобы зафиксировать детали достаточно доступа с одной стороны.

Бывают и отдельные детали с резьбой для соединения между собой — например, валы или корпуса, как правило, цилиндрической формы. Самый простой пример, встречающийся в быту — лампочка с резьбой, которая вкручивается в патрон. На приведенном ниже рисунке схема двух цилиндрических корпусов, соединенных вместе.



Как надежно зафиксировать резьбовое соединение

Методы делятся на: механические приспособления и специальные составы, предотвращающие ослабление соединения. Ниже приведены самые распространенные механические приспособления, которые используют для предотвращения ослабления резьбового крепежа.


Стопорная пружинная шайба или гровер — представляет собой один виток пружины, который подкладывается под гайку при закручивании. Создает распорное усилие на гайку, благодаря этому противостоит её ослаблению и раскручиванию в условиях вибрации.


Стопорная шайба с внутренними зубцами. Зубцы придают стопорной шайбе эффект пружины и предотвращают ослабление крепежа если конструкция подвергается деформации или вибрации. Используется при болтовом соединении, так же сочетается с винтами, шпильками и штифтами. Задействуют соединения с подобным стопорным механизмом при сборке мебели и постройке деревянных сооружений, домов.


Стопорная шайба с наружными зубцами — применяются для фиксации электрических проводов. При использовании болтов или винтов в электрических цепях используется контактная шайба с наружными зубцами. Благодаря своей форме, шайба с наружными зубцами увеличивает площадь контакта в месте соединения, а эффект пружины добавляет надежности фиксации. Такие шайбы изготавливают из нержавеющей стали или подвергают дополнительной оцинковке.


Стопорная шайба Nord-Lock — состоит из двух одинаковых стопорных шайб, с радиальными ребрами на одной стороне и клиновыми поверхностями на другой. Радиальные ребра оказывают силовое воздействие на поверхность соединения прикрепляемой детали. Клиновые поверхности увеличивают усилие затяжки. Применяются в условиях сильной вибрации и при значительных динамических нагрузках.


Гайка с зубчатым фланцем, по сути это гайка со встроенной зубчатой шайбой, имеет такие же свойства, что и зубчатая гайка — создает пружинящий эффект и увеличивает площадь контакта, предотвращая самораскручивание, но сокращает количество элементов конструкции.


Гайка самоконтрящаяся с нейлоновым кольцом. За счет нейлоновой вставки происходит торможение хода завинчивания и гасятся механические колебания, защищая резьбовое соединение от ослабления.


Стопорение проволокой — используется в аэрокосмической отрасли, оборонной промышленности и автоспорте, там, где открутившийся элемент попав в другие движимые части конструкции, нанесет непоправимый вред. Метод фиксации трудоемкий и весьма сложный в освоении — установка стальной проволоки в отверстие в винте или гайке и жесткая фиксация этой проволоки к другой детали. Используется и для совместной фиксации двух деталей, как на фото. Самое сложное при установке стопорящей проволоки правильно сориентироваться в направлении движения резьбы, и выбрать верное направление вязки, иначе установка подобного фиксатора бесполезна.


Корончатая гайка выглядит как обыкновенная шестигранная гайка с одной стороны, но с другой стороны у нее по контуру расположен ряд зубьев в форме короны, отсюда и название. Количество прорезей от 6 до 8, в зависимости от диаметра. Металлический шплинт продевается через резьбу и фиксируется между зубьями корончатой гайки, тем самым надежно блокирует резьбовое соединение от самопроизвольного раскручивания.


Такой метод используется для фиксации ступицы колеса автомобиля.

Адгезив — вещество, способное соединять материалы путём поверхностного сцепления.

Часто для фиксации резьбы используется специальный состав или клей. Сам фиксирующий состав не в состоянии удерживать детали, но запросто может предотвратить раскручивание гайки либо болта.
К примеру, в нефтедобывающей промышленности, где на механизмы и конструкции действует постоянная вибрация используют сочетания пружинных шайб и фиксирующих составов.


Чтобы фиксирующий состав выполнял свое прямое назначение, он должен полимеризоваться — перейти из жидкого состояния в твердое. Компоненты состава вступают в реакцию с кислородом и отвердевают, но сложность в том, что рабочая поверхность внутри витков резьбы герметична, к ней нет доступа кислорода. Чтобы обойти эту проблему в химических фиксаторах резьбы состав вступает в реакцию с металлом и отвердевает при отсутствии кислорода. В итоге, между внутренней и внешней резьбой образуется пластиковый полимер, который обладает высокой адгезией. Для демонтажа крепежных элементов, зафиксированных подобным образом, придется приложить существенное усилие.


Составы бывают жидкие и пастообразные. Выбор зависит от типа соединения: для крепежа малого диаметра применяется жидкий фиксатор, он равномерно распределяется по поверхности; для крепежа больших диаметров используют пастообразные средства, так как они хорошо удерживаются на большой площади нанесения.

Что выбрать

Пружинные и зубчатые шайбы — используют в условиях небольшой вибрации и не интенсивных динамических нагрузках на конструкцию, имеют минимальную стоимость.

Шайбы типа Nord-Lock — применяются там где к резьбовому соединению предъявляются повышенные требования по безопасности: в тяжелой промышленности и машиностроении. Они противостоят высокой вибрации и способны удерживать крепеж при высоких нагрузках. Значительно технологичнее остальных видов шайб, и как следствие, дороже.

Гайки с фланцами и контрящим кольцом — способны выдержать воздействие вибрации чуть выше чем пружинные и зубчатые шайбы, но сокращают количество деталей конструкции. Стоимость их, также не велика.

Стопорение проволокой — дорогостоящий и очень трудоемкий способ фиксации резьбы. Если вы не строите гоночный болид или летательный аппарат, использование такого способа будет неоправданным.

Корончатая гайка — применяется там, где ослабление и самораскручивание крепежа может вызвать критическую ситуацию, отлично противостоит высоким нагрузками и вибрации, стоит дороже пружинных гаек или шайб, так как конструкция сложнее и в ней взаимодействуют несколько элементов.

Фиксирующие составы — в зависимости от типа могут противостоять низким и высоким вибрационным нагрузкам, стоимость их так же может существенно варьироваться.

Самоконтрящаяся гайка: особенности и сферы применения

В различных машинах и механизмах гайки используются практически повсеместно.

В паре с болтами они обеспечивают надежное соединение различных деталей, однако только до тех пор, пока не подвергаются постоянным и значительным вибрациям.

Через некоторое время после их возникновения гайки начинают ослабевать, откручиваться, что не только нежелательно, но и в определенных случаях может иметь весьма печальные последствия.

Как обеспечить максимальное затяжение гайки?

Самый простой способ — это установка контргаек: точно таких же, как и основные, наворачиваемых вслед за ними и поддерживающих их. Используются также и гроверные шайбы, имеющие волнистую поверхность и подпружиненные.

Они плотно прижимают поверхности витков резьбы болтов к соответствующим поверхностям гаек и не дают последним откручиваться.

Однако по различным причинам контргайки и гроверные шайбы могут применяться далеко не везде. Там, где такой возможности нет, используется гайка самоконтрящаяся. Существует несколько их основных разновидностей.

Одна из них использует принцип «натяга», который заключается в том, что резьба на таких гайках нарезается с небольшим положительным допуском. При ее завинчивании (которое, кстат, требует определенных усилий) возникает повышенное трение между витками, которое и удерживает крепежный элемент на стержне болта даже при значительных вибрациях.

В последнее время стремительно набирает популярность гайка DIN985 со стопорным кольцом, снабженная нейлоновыми кольцами. Когда происходит завинчивание, в этих пластиковых вкладышах нарезается резьба, плотно облегающая стержень болта.

Благодаря высокой эластичности колец они не только прочно удерживают гайку при возникновении вибраций, но еще и способствуют их гашению, то есть играют роль своеобразного амортизатора.

Сфера применения самоконтрящихся гаек

В принципе, их используют практически везде, где требуется обеспечить надежное резьбовое соединение в условиях сильной вибрации.

Таковая наличествует, к примеру, в авиационной технике, и поэтому если внимательно присмотреться к различным узлам и агрегатам самолетов и вертолетов, то окажется, что в них установлено множество самоконтрящихся гаек.

Они в летательных аппаратах активно используются еще и потому, что любой дополнительный крепежный элемент — это и дополнительная масса, которая в небе, прямо скажем, совершенно ни к чему.

Бывалые автомобилисты, которым отлично известна продукция ВАЗа, знают, что в технике этой отечественной марки также наличествуют самоконтрящиеся гайки, причем именно там, где они насущно необходимы: в передней и задней подвесках, испытывающих нешуточные вибрационные нагрузки при передвижении по «прославленным» российским дорогам.

А при их строительстве используется такое специализированное оборудование, как вибротрамбовки.

С их помощью перед укладкой асфальта утрамбовывается «подушка», состоящая из песка и гравия.

В конструкции этих устройств самоконтрящиеся гайки применяются, что называется, по определению, поскольку без данных крепежных элементов они просто не смогли бы функционировать, а развалились в первые же минуты эксплуатации.

Еще одним примером оборудования, в котором без самоконтрящихся гаек просто не обойтись, являются отбойные молотки.
