Забивные анкеры. Назначение, характеристики, типоразмеры

В Государственном стандарте P 57787 от 2017 года дано очень короткое определение анкера забивного типа. Формулировка звучит так: это такой метиз, который подлежит установке в проектное положение путем забивания в основание его всего, либо составной части. Как говорится, ни добавить, ни отнять. Однако в реальности все не так просто. На самом деле у анкера забивного (другое общепринятое название – анкер-цанга) имеются особенности и конструкции, и применения. Рассмотрим эти вопросы более подробно.

Конструкция и фиксация

Забивные анкеры нередко путают с другим крепежом – дюбелями. Между тем, первым характерна более сложное конструктивное исполнение, благодаря которому формируется очень надежное крепление. Анкеры забивные состоят из следующих элементов:

  • втулка. Ее одна часть характеризуется конусообразной формой внутреннего сечения и наличием продольных прорезей.  Второй же сегмент втулки в разрезе выглядит, скорее, как прямоугольник. На его внутренней поверхности имеются витки метрической резьбы с фаской;
  • распорный конус. Располагается внутри втулки с таким расчетом, чтобы не сминалась резьба.

Принцип фиксации достаточно прост. После вбивания анкера в монтажное отверстие, его распорный конус продвигается за счет внешнего воздействия ближе к концу конической части втулки. Сформированные в результате расширения прорезей своего рода лепестки упираются во внутреннюю поверхность отверстия, созданного в материале основания.

Следует отметить еще один момент. Для производства забивных анкеров предприятия используют сплошной материал. То есть на поверхности конечной продукции отсутствуют сварные швы. Такой подход обусловливает высокую надежность этих крепежных деталей.

Разновидности

Металлургическая отрасль выпускает ограниченное количество видов забивного анкера. Подразделение таких деталей на различные группы осуществляется на основе следующих критериев:

  • наличие насечек на части с продольными прорезями: насечки имеются либо отсутствуют;
  • материал изготовления: сталь углеродистая либо цветной сплав – латунь.

Основное преимущество стальных анкеров забивного типа по сравнению с латунными– более высокий показатель прочности. Кроме того, они отличаются и по стоимости. Цена таких крепежных деталей, выполненных из углеродистой стали, заметно доступнее. Но ввиду невысокой антикоррозионной устойчивости, их нужно покрывать защитным слоем, что обусловливает возрастание стоимости конечной продукции. Подвергать латунную цангу такой процедуре смыла не имеет. Она и без того успешно противостоит воздействию коррозии. Ниже в таблице приведены наиболее важные технические характеристики стальных забивных анкеров самых ходовых типоразмеров.

Метрическая резьба

M16

M12

M10

M8

M6

Допустимые нагрузки

*

31,0

20,5

10,8

9,4

6,0

**

41,0

27,2

19,0

12,0

10,0

V

250

190

160

140

Tt

60,0

35,0

15,0

8,0

4,0

Н

68,0

53,0

42,0

32,0

27,0

L

26,0

21,0

16,0

13,5

11,5

В

20,0

15,0

12,0

10,0

8,0

М

65,0

50,0

40. 0

30,0

25,0

В таблице приняты такие обозначения:

Допустимые нагрузки – указаны для бетона марки C30/37. Символ «*» – нагрузка на срез; символы «**» –нагрузка на вырыв. Единица измерения – килоньютоны;

V – минимальная удаленность от края;

Tt – момент затяжки (Tightening torque, — англ.) – Н/мм;

Н – глубина бурения;

L – глубина внутренней резьбы;

В – диаметр сверла;

М – глубина анкеровки.

Все размерные характеристики указаны в миллиметрах.

Монтаж

Установка забивного анкера предусматривает выполнение определенной последовательности этапов.

Сначала в основании нужно высверлить отверстие. Диаметр сверла должен быть таким, чтобы крепежный элемент входил в созданное гнездо, как говорят, впритирку. При свободном размещении анкера качество крепления значительно ухудшится;


Следующий этап – очистка отверстия. Делать это нужно со всей тщательностью. После продувки отверстия с помощью спринцовки/медицинской груши, рекомендуется пройтись по нему ершиком с жестким ворсом. Такой подход обеспечит более высокую эффективность очистки отверстия. А от этого качество крепления только выиграет.



Далее в подготовленное гнездо нужно вставить забивной анкер до упора. Для его дальнейшего перемещения до положения «заподлицо» можно использовать молоток либо иной инструмент ударного типа. Потом необходимо продвинуть распорный конус с помощью того же молотка и стержня с таким диаметром, чтобы при забивании не произошло смятие витков резьбы. В этом плане стоит прислушаться к советам профессионалов. Они рекомендуют использовать прорезиненный инструмент. Часть анкера с прорезями расклинится от нескольких ударов.



На завершающем этапе болт сначала продевается в отверстие элемента крепления подвешиваемого объекта, а затем ввинчивается в резьбовое отверстие. Монтаж завершен.

Ведущие производители

В сфере крепежа общепризнанными лидерами являются компании из Германии и Финляндии. Кроме того, на отечественном рынке относительно большим спросом пользуется продукция польских производителей.

  • Fischer – немецкий бренд. В качестве сырья для изготовления забивных анкеров использует все виды сталей, начиная от углеродистой конструкционной и заканчивая нержавеющей. Из ассортимента этой компании стоит выделить следующие модели таких крепежных деталей: ЕА-N, ЕАІІ-D/ЕА N-D (выполнены с насечками) и ЕАІІ (без насечек, но с внешним буртиком).Также фирма предлагает специальный установочный инструмент, использование которого исключает возможность смятия витков резьбы при вбивании анкера в основу: простые ручные приспособления ЕНS Plus и ЕА-ST: машинный инструмент, применяемый при монтаже забивных анкеров в серийном производстве ЕМS.
  • Sormat –компания из Финляндии. Большим спросом пользуется выпускаемый ею из оцинкованной стали забивной анкер модели LАL+. Он идеально подходит для монтажа подвесных систем. Помимо продольных коротких прорезей, еще одна выполнена по всей длине данной детали. Это повышает надежность крепления. Также востребован от компании Sormat забивной анкер LАН, выполненный из нержавеющей кислотостойкой стали A4. Подходит для сквозного монтажа в полнотелых основаниях.Из установочного инструмента компанией предлагается такая модель: LТ+.  Ее использование совместно с молотком препятствует неправильному монтажу забивного анкера.
  • Hilti –штаб-квартира концерна находится в Лихтенштейне. Предлагает широкую линейку забивных анкеров. Особой популярностью пользуются такие модели данного крепежа: НКD-D, НКD, НКV R2 (выполнены без насечек) и НКV (на поверхность накатаны насечки).  Устанавливаются эти элементы вручную. Изготавливаются они из углеродистой стали, поэтому цена вполне доступна. Имеются в ассортименте концерна Hilti и более дорогие забивные анкеры, выполненные из нержавеющей стали. Это, например, модель НКD-SR. Монтаж рекомендуется проводить с помощью установочного инструмента. Компанией выпускается несколько видов таких приспособлений: НКD-TE-СХ-В, НSD-Н и др.
  • Mungo – швейцарский бренд со штаб-квартирой в г. Ольтен. Производит широкий ассортимент забивных анкеров. Например, модель ЕSА позиционируется на сайте этой компании как крепежная деталь с оптимальной геометрией, позволяющей проводить монтаж на потолке. Выпускается в двух вариантах: из нержавеющей стали – для наружного применения; из стали оцинкованной – эксплуатируется внутри помещений. Для монтажа нужно использовать установочный инструмент ЕSА-WZ.
  • Из польских производителей крепежных изделий выделяется компания Koelner. Забивные анкера изготавливаются на ее производственных мощностях, преимущественно, из оцинкованной стали.

Заключение

В заключение рекомендуем ознакомиться с коротким видео, в котором рассказывается о монтаже вышеупомянутого забивного анкера модели LAL+ от компании Sormat. Чтобы запустить ролик, наведите курсор на изображение и действуйте по высветившейся подсказке.




Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Внимание! Данный интернет-сайт носит исключительно информационный характер и, ни при каких условиях, не является
публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ

© Компания Машкрепёж — основной поставщик крепежа в России, 1998-2019

Анкер забивной: устройство, виды, монтаж

  1. Устройство и сферы применения
  2. Основные разновидности
  3. Забивные анкеры с насечками и без
  4. Особенности монтажа

Наиболее универсальным элементом, позволяющим надежно закрепить различные предметы на поверхности стен, потолка или пола, является анкер забивной латунный, который для обеспечения эффективности его использования необходимо правильно подобрать. В отличие от этого крепежного изделия, анкер забивной стальной используется в тех случаях, когда требуется выполнить крепление предметов, отличающихся критически большой массой.

Анкер латунный забивного типа с насечкой

Устройство и сферы применения

Анкеры, забиваемые в элементы строительных конструкций, – это изделия, за счет которых на таких конструкциях закрепляются различные предметы, обладающие даже значительной массой. В отличие от дюбелей, с которыми часто путают забивные анкеры, последние отличаются более сложной конструкцией, что и позволяет им обеспечивать высочайшую надежность крепления. Основным элементом конструкции такого анкера является забиваемый элемент (поэтому его и путают с дюбелем), в который затем вкручивают шпильку или болт, на которых фиксируется закрепляемый предмет.

Дюбельный крепеж, который может быть изготовлен даже из пластика, используют для фиксации различных предметов, обладающих небольшой массой, в конструкциях, выполненных из пористых материалов. Крепление предметов при использовании дюбельных элементов выполняется с помощью шурупов, которые вкручиваются в такие элементы насквозь. Несмотря на высокую эффективность и простоту использования этих крепежей, использовать их для фиксации слишком тяжелых предметов нельзя, так как они не обеспечат требуемую надежность крепления.

Конструктивными элементами анкера забивного типа являются:

  • металлическая втулка, на боковой поверхности которой выполнены специальные прорези;
  • втулка, которая располагается на распорном элементе;
  • непосредственно сам распорный элемент.

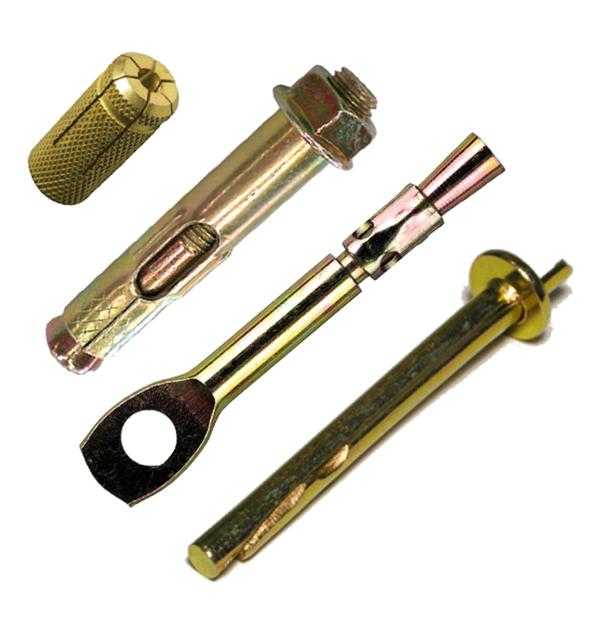

Забивные анкеры различаются по размерам

В зависимости от назначения анкеры данного типа могут изготавливаться из высокопрочного метала или обычной углеродистой стали. Поверхность таких изделий может подвергаться дополнительной обработке, что позволяет надежно защитить их от коррозии и продлить срок эксплуатации. Большой популярностью также пользуется латунный анкер, отличающийся достаточно высокой прочностью и исключительной устойчивостью к воздействию агрессивных сред. Кроме того, анкер латунный обладает высокой пластичностью, что значительно облегчает монтаж такого крепежного изделия.

Чтобы обеспечить высокую прочность и, соответственно, надежность анкеров забивного типа, их изготавливают из сплошного материала. Элементы, из которых они выполнены, не содержат сварных соединений. Внутреннее резьбовое отверстие в анкерах забивного типа имеет коническую форму, а на их боковых поверхностях выполняются прорези, которые подвергаются специальной обработке. Такие прорези на боковой части забивного анкера необходимы для того, чтобы сформировать лепестки, выступающие в роли распорных плеч.

Анкер забивной с клином

В тот момент, когда во внутреннюю часть анкера вводится распорный элемент, он воздействует на стенки конусного отверстия, и лепестки разжимаются, обеспечивая надежное сцепление крепежного изделия с конструкцией, в которой оно размещено. Учитывая тот факт, что распорные элементы анкера подобного типа создают значительное давление на внутренние стенки отверстия, использовать такие изделия рекомендуется для крепежа различных предметов на конструкциях, изготовленных из плотных и прочных материалов (бетон, натуральный камень и др. ).

Основные разновидности

Современные производители выпускают не так много разновидностей анкера забивного типа, который также имеет название «анкер-цанга». Так, анкеры данного типа разделяются на различные типы по двум основным параметрам:

  • по материалу изготовления: стальной и латунный;
  • по наличию специальных насечек на внешней поверхности: с насечками и без них.

Более доступными с точки зрения стоимости являются анкеры забивного типа, изготовленные из стальных сплавов. Такие изделия, кроме того, отличаются более высокой прочностью, если сравнивать их с латунными крепежами. Однако большим недостатком стальных забивных анкеров является то, что для придания им коррозионной устойчивости их поверхность необходимо покрывать защитными составами (например, выполнять их оцинковку). Латунный крепеж в таких процедурах не нуждается.

Технические характеристики латунных забивных анкеров

Анкер латунный, как и аналогичное изделие из стали, применяют для крепления предметов на конструкциях из различных строительных материалов: кирпича, бетона, натурального камня и др. Между тем следует учитывать, что латунные крепежи не способны выдержать значительные вертикальные нагрузки, так как латунь обладает достаточно высокой пластичностью, если сравнивать ее со стальными сплавами.

Приобретая анкеры забивного типа (как стальные, так и латунные), следует обязательно выяснять, на какой максимальный вес закрепляемого предмета они рассчитаны.

Получить сведения о размерах латунного или стального забивного анкера, а также о предельной нагрузке, на которую он рассчитан, можно, ознакомившись с информацией, размещенной на упаковке. Нагрузка, которая будет приходиться на забивной анкер, не должна превышать 25% от той, которая указана на упаковке. Если не придерживаться данного требования, то на надежность и долговечность крепления, выполненного при помощи такого изделия, можно не рассчитывать. Специалисты компаний, занимающихся производством крепежей подобного типа, обычно учитывают стандартную прочность бетонных конструкций (200–250 кг/см2), но если вы собираетесь монтировать анкер в конструкцию из материала, который не соответствует этим стандартам, то величину допустимой нагрузки необходимо будет рассчитывать в отдельном порядке.

Допустимые нагрузки на забивные анкера

Существует также особенность выбора забивных анкеров для бетонных строительных конструкций, которые уже покрылись трещинами. В этом случае допустимую нагрузку на такие элементы, составляющую 25% от максимально допустимой, необходимо дополнительно умножить на коэффициент, равный 0,6.

Забивные анкеры с насечками и без

Латунный анкер забивного типа, на внешней поверхности которого имеются специальные насечки, – это полый цилиндр с внутренней резьбой. Такие анкеры часто сравнивают с цангой, потому что их рабочий наконечник выполнен в виде распорной зоны, составленной из четырех сегментов, которые сформированы продольными вырезами. Насечки на внешней поверхности латунного или стального изделия, непосредственно контактирующей с внутренними стенками отверстия, обеспечивают лучшее сцепление и, следовательно, более надежное крепление фиксируемого предмета.

К достоинствам анкеров данного типа следует отнести:

  • простоту использования;
  • отсутствие необходимости в применении специального оборудования и наличии специальных навыков у работника, выполняющего монтажные работы;
  • доступную стоимость;
  • высокую надежность и долговечность крепления.

Анкер забивной с насечкой применяется при закреплении конструкций в кирпиче, бетоне и камне

Латунные анкерные изделия с насечками на внешней поверхности успешно используются при выполнении как строительных, так и ремонтных работ. С помощью таких изделий выполняют крепеж как элементов строительных конструкций из различных материалов, так и мебели, предметов интерьера и бытовой техники. Вес предметов, закрепляемых при помощи таких забивных анкеров, может быть очень значительным. Главное, что следует учитывать при использовании таких крепежей, – это правильный расчет нагрузки, которую они способны гарантированно выдержать.

Конструкция латунных забиваемых анкеров, на внешнюю поверхность которых не нанесены насечки, практически ничем не отличается от устройства крепежных изделий с насечками. Из-за того, что внешняя поверхность таких изделий, контактирующая с внутренними стенками отверстия, гладкая, они не способны выдерживать значительные нагрузки. Именно поэтому такие латунные крепежи применяют при монтаже предметов, отличающихся небольшим весом. Так, при помощи забивных анкеров с гладкой поверхностью можно выполнять монтаж негабаритных предметов интерьера, а также конструкций, изготовленных из легкого пластика или древесины.

Примеры забивных анкеров без насечек

Особенности монтажа

Перед тем как приступить к монтажу латунного анкера забивного типа (анкера-цанги), необходимо подготовить для него отверстие, диаметр которого должен быть таким, чтобы крепеж входил в него практически впритирку.

Чтобы обеспечить надежную фиксацию латунного анкера в стене, потолке или любой другой строительной конструкции, подготовленное для него отверстие необходимо тщательно очистить от строительного мусора, для чего можно воспользоваться обычной медицинской грушей или пылесосом. Для более тщательной очистки также можно использовать ершик соответствующего диаметра.

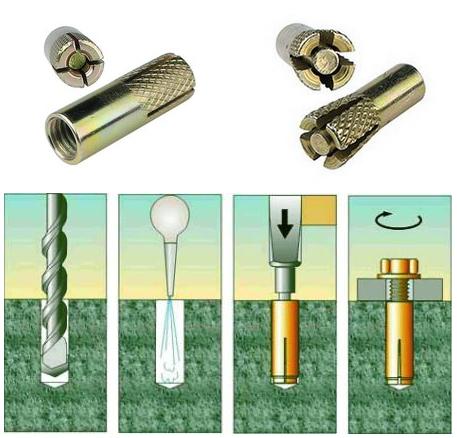

Принцип установки забивного анкера

После того как отверстие для крепежа подготовлено, в него необходимо до упора вставить сам анкер. Для этого лучше использовать молоток, при помощи которого вы не только забьете анкер на требуемую глубину, но и расклините его рабочую часть, разделенную прорезями на четыре сегмента.

Специальное установочное приспособление позволяет расклинивать анкер без риска повреждения резьбы

После того как расклиненный распорным элементом своей конструкции анкер надежно зафиксируется в отверстии, в него можно вкрутить болт или шпильку и закрепить на них требуемый предмет.

В заключение предлагаем посмотреть короткое, но очень информативное видео о том, как правильно смонтировать забивной анкер.

Вставные анкеры

Вставные анкеры представляют собой анкеры с внутренней резьбой для бетона, предназначенные для анкеровки в бетон. Вставьте анкер в предварительно просверленное отверстие в бетоне. С помощью установочного инструмента расширяется анкер внутри отверстия в бетоне.

Для установки вставных анкеров требуется установочный инструмент. Если у вас нет инструмента для настройки, обязательно приобретите его.

ИСПОЛЬЗОВАНИЕ

• Вставные анкеры следует использовать только в монолитном бетоне.
• Их основное применение – вставка резьбового стержня для подвешивания электрических кабельных лотков, воздуховодов систем отопления, вентиляции и кондиционирования воздуха, а также труб и головок пожарных спринклеров.
• Их можно использовать в тех случаях, когда требуется анкер заподлицо, а также когда необходимо вставить и удалить болт.
• Для установки анкера в бетон требуется установочный инструмент.

УСТАНОВКА

• Как и для всех анкеров с внутренней резьбой, обозначенный диаметр вставного анкера относится к боковому диаметру анкера.
• Внешний диаметр анкера равен диаметру отверстия, необходимого для сверления в бетоне.
• Минимальная глубина заделки для каждого диаметра забивного анкера равна длине анкера.
• Вставному анкеру требуется дно отверстия для установки анкера.
• Сначала вставьте анкер в отверстие так, чтобы открытый конец с резьбой был направлен к поверхности, затем вставьте соответствующий установочный инструмент и ударяйте молотком до тех пор, пока вставной анкер не будет полностью установлен.

УДЕРЖИВАЮЩАЯ ПРОЧНОСТЬ

• Удерживающая способность вставного анкера в основном зависит от давления бетона на квадратный дюйм и глубины заделки. Другие факторы включают наличие стальной арматуры в бетоне и полное расширение вставного анкера.
• Вставной анкер имеет гладкие стороны, что позволяет увеличить площадь контакта с бетоном, обеспечивая, таким образом, постоянную удерживающую способность.

РАЗМЕРЫ

• Забивной анкер изготавливается пяти диаметров, каждый диаметр имеет одну длину.
• Вставной анкер не изготавливается диаметром 7/8 дюйма или 1 дюйм.
• Вставной анкер любого размера доступен в стандартном оцинковании, нержавеющей стали 304 и нержавеющей стали 316.
