Требования к вентиляции в котельной с газовым котлом

Вытяжка для котла в частном доме, оборудованного автономным отоплением – это обязательная инженерная система, обеспечивающая санитарные условия проживания. Ее главные задачи — отвод продуктов сгорания из котлоагрегата в атмосферу и приток свежего воздуха в жилые комнаты.

Требования к вентиляции в котельной с газовым котлом обязательно учитываются при выполнении проекта жилого строительства. Без этого собственник не сможет законно ввести дом в эксплуатацию, поскольку государственные надзорные органы такой дом в эксплуатацию не примут.

СодержаниеПоказать

• 1 Назначение вентиляции
• 2 Требования к вытяжке по закону
• 3 Виды вентиляционных систем
  • 3.1 Естественная
  • 3.2 Принудительная
• 4 Расчет необходимого воздухообмена вытяжки для газового котла в частном доме
• 5 Как выполнить вентиляцию топочной
  • 5.1 Схема
  • 5.2 Инструменты и материалы
  • 5. 3 Монтаж вентиляции
• 6 Эксплуатация

Назначение вентиляции

Вентиляция котельной состоит из двух функциональных подсистем: приток атмосферного воздуха и отвод уходящих газов от отопительного котла.

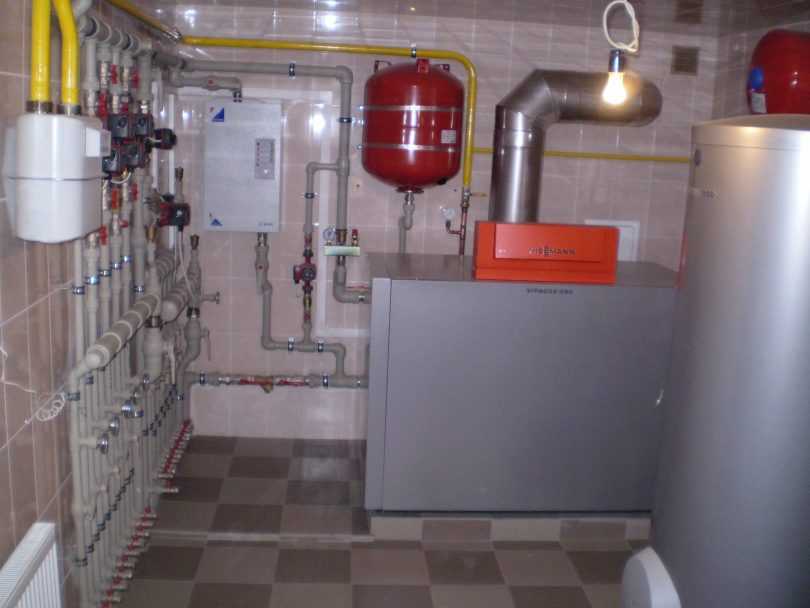

Расчет и монтаж вытяжки-ответственный процесс. Источник фото: th460.ru

Назначение системы дымоотвода:

1. Подача кислорода в составе воздуха в необходимом количестве для полного сжигания топлива. Дефицит кислорода уменьшает эффективность работы котельной установки из-за потерь, вызванных неполным сгоранием топлива. Кроме того несгоревшие частицы топлива проходят по газовому тракту котла и дымоотводящих каналов, вызывают преждевременный износ поверхностей оборудования, заносят сажей дымоходы и загрязняют окружающую среду.
2. Вывод вредных дымовых газов, образовавшиеся в результате процесса горения. При несоблюдении технологических правил эксплуатации котельного оборудования в части топочных режимов, угарный газ попадает в помещение с образованием опасной концентрации вредных веществ в воздухе, что является угрозой для здоровья окружающих.
3. Выполняет функции вытяжки газового котла в частном доме при аварийных утечках дымовых газов или природного газа в топочную. Такая ситуация возможна в случае нарушения целостности газопровода, отрыва газового пламени от горелки, а также при падении разрежения в топке.

Требования к вытяжке по закону

Правила вентиляции закреплены в СНиП. Базовое требование относится к объему воздухообмена – он обязан обеспечивать 3-х кратную циркуляцию воздуха в течение часа.

Вентиляция котельной в частном доме выполняется только по предварительному проекту. В котором представлены исполнительные схемы вентиляции помещения, вид и количество необходимого оборудования, перечень материалов и запчастей для монтажа дымохода.

Основные требования к воздухообмену

При покупке вентиляционного и дымоотводящего оборудования для газового котла в частном доме, определенных проектной документацией, необходимо проверить их на соответствие качества, регламентированного нормами законодательства на территории РФ.

Базовые требования законодательства по обустройству систем вентиляции газового котла в частном доме:

1. Установка отдельного воздуховода в вентиляционной конструкции.
2. Герметичность вентканалов, все швы обязаны быть подвергнуты обработке термоустойчивым герметиками.
3. Обустройство отдельного воздушного канала в потолке топочного помещения.
4. Устройство гильз в стеновых конструкциях для вывода газохода из помещения на улицу.
5. Подключение к одному дымоходу не более 2-х газовых установок.
6. Между наружной стенкой и точкой завершения газохода обязано выдерживаться расстояние более 300 мм.
7. Подвод воздуха может быть организован и снаружи, и изнутри топочной. Однако при этом в роли смежного помещения нельзя использовать жилую комнату.

Виды вентиляционных систем

Циркуляция воздушных масс в помещении выполняется естественной или принудительной. Первую применяют для котлоагрегатов тепловой мощностью до 30 кВт, если подобная система предусмотрена для данной модификации заводом-изготовителем.

Вторая схема устанавливается в более мощных котлах с развитыми поверхностями нагрева, несколькими контурами циркуляции и большой протяженностью дымовентиляционных каналов. Такая система теплоснабжения имеет большие аэродинамические сопротивления по пути движения газовоздушной смеси, которую потребуется преодолеть дымовым газам.

В связи с чем их движение может быть обеспечено только принудительно с использованием дутьевого вентилятора или дымососа.

Естественная

В наименьшей степени эффективная система и при этом более простая, устанавливается в одноэтажных домах небольшой площади с маломощными котлами. Зачастую ее используют для организации воздухообмена, протекающего в подвальных, чердачных, подсобных помещениях и гаражах.

Естественная вытяжка в котельной

Забор воздушных масс в помещении топочной выполняется через форточки, оконные проемы, вентиляционные решётки в дверных полотнах, а вытяжная вентиляция — через воздуховоды, размещенные вверху стен либо в потолочных перекрытиях с выводом над крышей.

Профессионально выполненная система вентиляция меняет весь объем воздуха в топочной на свежий. Для этого приточное и выходное воздушное отверстие располагают противоположно друг другу.

К примеру, размещают котлоагрегат непосредственно против входа, а вытяжное отверстие — над котлом. Воздушные массы передвигаются снизу, проходят через всю топочную и поступают вверх к вытяжке. Окно при этом может находиться на любой стене.

Выходное отверстие воздуховодов не рекомендуют размещать около котла. В зимнее время резкое падение температур наружного воздуха может отразиться на работе котла, в связи, с чем отверстие выполняют на расстоянии не меньше 1-1.5 м от зоны его расположения.

Принудительная

Турбированные отопительные устройства или котлы с принудительной циркуляцией устанавливаются только по рекомендациям завода-изготовителя оборудования. Они выпускаются с закрытыми топочными камерами, а воздух подается дутьевыми центробежными вентиляторами.

Для повышения эффективности котельного оборудования и его ремонта, в современных котлах устанавливают комбинированная система воздухоподачи с применением воздушных фильтров, калорифера, для предварительного подогрева воздуха и вентиляторов.

Для газовых котлов большей мощности дополнительно устанавливаются дымососы, которые создают разрежение в топке, тем самым заставляя перемещаться дымовые газы по газоходам.

Инновационные бытовые котлоагрегаты с закрытой топкой, использующие газообразное топливо, комплектуются автоматикой с погодозависимой системой управления и безопасности.

Она устанавливает режим в зависимости от температуры наружного воздуха, в связи, с чем регулирует подачу объема газового топлива. Данная функция должна согласовываться с количеством воздуха поступающего в котел, чтобы обеспечить полноту сгорания газа.

Для согласованности теплотехнических и аэродинамических процессов служат первичные датчики по температуре греющей воды и давлению тяги в топочном пространстве.

Таким образом, исполнительные механизмы в режиме открытия/закрытия топлива будет работать пропорционально с расходом воздуха, поступающего на горелочное устройство.

Расчет необходимого воздухообмена вытяжки для газового котла в частном доме

По СНИП, в помещении, где расположен котел, должна обеспечиваться трехкратная циркуляция воздуха, то есть полный объем воздуха обязан обновится в топочной каждые 20 минут.

Сначала рассчитывают фактическую кратность циркуляции вентиляции в помещении с газовым котлом, по нормам она равна 3. Для топочной 15 м2 и уровнем потолков 3.0 она будет равняться:

Кц=(6-3)х0.25+3=3.75

Расчет необходимого воздухообмена осуществляют по формуле:

Во=KхОк

Где:

• Во — эффективный объем воздуха, м3/час;
• К — кратность циркуляции;
• Ок — объем топочной, где установлен котел.
• 3.75х(15.0х3.0)=168 м3.

Теперь возможно определить номинальное площадь сечение входного канала — 168/3600=0.

0466 м2.

В случае, если станет применяться вентканал круглого сечения, то Дн трубы более 216 мм.

Как выполнить вентиляцию топочной

Профессиональный расчет системы приточной вентиляции в коттедже с автономным источником отопления должен проводиться в рамках общего проекта жилого дома в разделе вентиляция.

В проекте должны быть предусмотрены разделы по расчету размеров ветканалов, определены типы вентоборудования и монтажные схемы. Задачей проектирования — является создание системы, которая сможет обеспечить трехкратный воздухообмен.

Схема

Естественную вентиляцию можно устанавливать в помещениях, расположенных не в низменностях и когда дом не закрывают другие постройки, препятствующие нормальному воздухообмену. Такая схема должна определить места размещения функциональных узлов.

Схема вентиляции с приточной установкой

Так патрубок для забора воздуха, должен размещаться в нижней части стены, а выходящий — в верхней, на противоположной стороне. Это требуется для организации естественной конвекции в помещении. Кроме того на выходе воздуха из топочной не должно оказывать влияние тепло поступающее от источника отопления и радиаторов.

Инструменты и материалы

Для обустройства воздуховодов применяются различные материалы: пластикат, металлические листы покрытые цинком, обычные стальные листы или дюралевые.

Для индивидуальных домов с автономным отоплением, возможно, применение в качестве воздуховодов — ПХВ-канализационные трубы требуемого диаметра. Дополнительно к этим трубам приобретают переходники, а на патрубок для забора воздуха — защитную решетку.

Дополнительные материалы для обустройства вентиляции для газового котла в частном доме:

1. Гильзы для перекрытий защитные.
2. Крепления и установочные хомуты.
3. Строительный уплотнитель, герметизирующий пустоты между гильзами и стеновыми переходами.
4. Набор строительных инструментов.
5. Перфоратор для выполнения сквозных стеновых отверстий
6. Защитные средства.

Монтаж вентиляции

Выполнять работу по обустройству газоходов рекомендуется в теплое время года. Рабочее место должно иметь хорошее освещение и на нем не должны быть посторонние люди, мешающие осуществлению мероприятий.

1. Очищают монтажные отверстия от загрязнений.
2. Устанавливают гильзы для проходов вентиляционных каналов.
3. Монтируют трубы.
4. Закрепляют вертикальный участок, проверяя качество крепежа.
5. Устанавливают вентилятор и подключают его к электропитанию.
6. Выполняют проверку работоспособности соединенных газоходов и систем вентиляции в котельной частного дома.

Коаксиальная труба

Данная вытяжка для котла — инновационная конструкции дымохода. Она выполняется по принципу встроенных вдруг в друга труб и осуществляет одновременно две функции: отвод дымовых газов из котла в атмосферу и забор чистого воздуха, необходимого, чтобы обеспечить полноту сжигания топлива в котле.

Такие дымоходы подразделяются на два вида: горизонтального и вертикального размещения. Горизонтальные проходят сквозь стену, а вертикальные — через потолок на чердак и далее через крышу.

Вторая система, при установке газового котла, наиболее сложная, цена ее дороже, а кроме того она требует установки конденсатоотводчика.

Данная модификация дымовой трубы обладает одним существенным недостатком — существует возможность замерзания конденсатной жидкости на внешней части конструкции. Эту проблему можно разрешить утеплением дымоотвода теплозащитным материалом.

Из кирпича

Традиционный кирпич издавна использовался для обустройства воздуховодов и дымоотводящих систем. В настоящее время он не соответствует нужному уровню эксплуатационных требований и значительно уступает другим современным материалам.

Это также вызвано тем, что конструкции вентканалов из кирпича очень громоздкие, нуждаются в привлечении высококлассных специалистов, но при этом являются недолговечными, а при контакте с кислотосодержащим конденсатом, скорость их разрушения возрастает в разы.

Поэтому в последнее время из кирпича воздвигают только шахту, а сам дымоход газового котла выполняют из оцинкованных труб с толщиной стенок, учитывающий температурный режим уходящих газов.

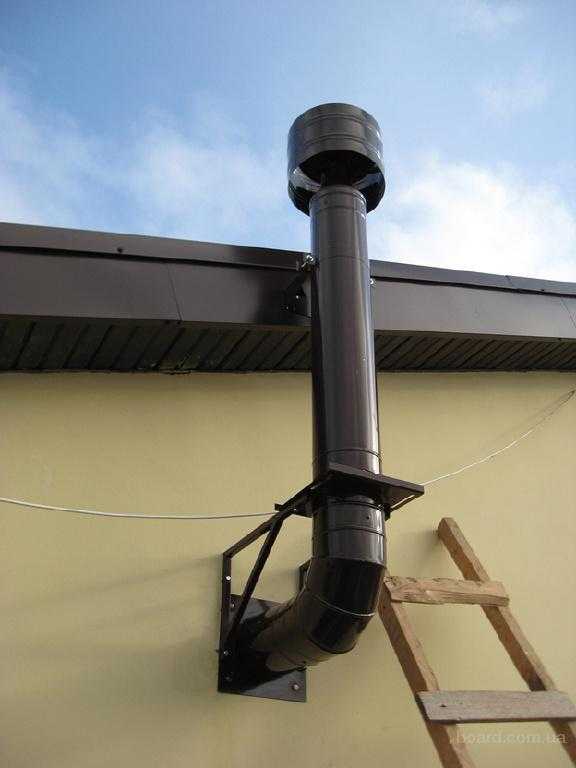

Стальной дымоотвод

В настоящее время этот вид дымоотвода наиболее распространён по причине своих высококачественных характеристик. Стальные трубы в системах вентиляции и дымоотвода просто устанавливаются, по сравнению с кирпичными.

Толщину трубных стен подбирают исходя из температуры уходящих газов. При максимальном показателе 400-450 С допустимая толщина стенок — 0.6, а при большей температуре — 1.0 мм.

Недостатком таких систем, являются, то что при высоких температурах они быстро прогорают, кроме того они обладают слабой устойчивость по отношению к кислотному конденсату, выделяющемуся из дымовых газов, при точке росы примерно 55 С.
Для борьбы с коррозионными процессами применяют нержавеющие стальные трубы, которые размещаются в «сэндвич», панелях.

Керамическая дымовая труба

Данный вид системы дымоотвода особенно универсальный, в связи с этим считается безупречным решением для котлов на газовом топливе. Они хорошо чистятся, не собирают на своей поверхности сажу, из-за глянцевого внутреннего покрытия, имеют высокую газоплотность и устойчивость к агрессивным химсоединениям. Не маловажным преимуществом керамического материала является его долговечность.

Труба из керамики. Источник фото: ekaterinburg.freeadsin.ru

Тем не менее, как у любого стройматериала у него есть свой недостаток — высокая влагопроницаемость, поэтому они нуждаются в конденсатоотводчиках.

Кроме того такие трубы в дымоотводах в одиночку не применяется, а комбинируется с минватой и камнем. Лучший вариант обустройства такой системы, когда керамическая труба закрывается изоляционным материалом, а после размещается в керамзитобетонной оболочке.

Эксплуатация

При работе систем вентиляции газового котла расчетные температурные режимы, кратность воздухообмена для жилых зданий, где установлены газовые котлы, должны согласовываться с действующими нормативами СНИП, правилами пожарной и санитарно-гигиенической безопасности.

Профессионально выполненная вентиляция в частном доме с автономным отоплением — это не роскошь, а жизненная необходимость.

Она призвана обеспечивать не только приток свежего воздуха, но и отвод в атмосферу вредных, ядовитых дымовых газов, образующихся в процессе работы котла. От качества ее работы будет зависеть здоровья окружающих, поэтому лучше поручить ее монтаж специалистам.

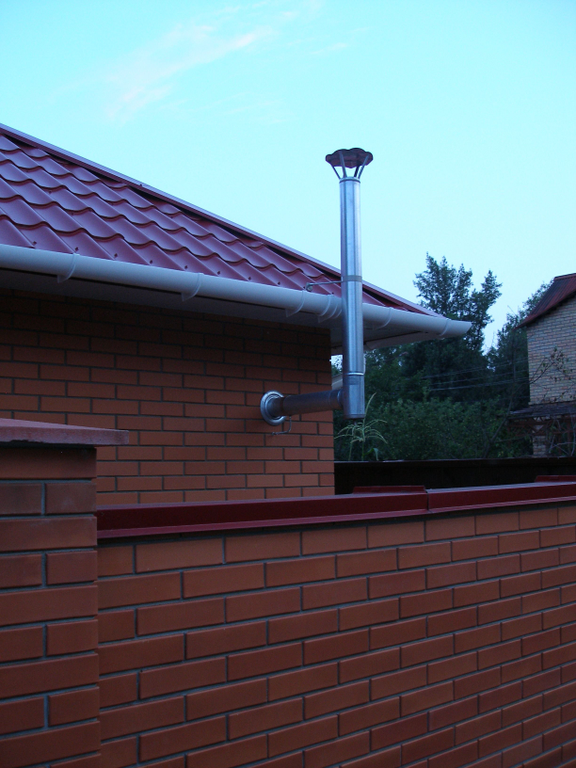

Вытяжка из котельной через стену

Содержание

1. Требования к котельной частного дома
2. Вентиляция в котельной с газовым котлом
3. Общие требования к вентиляции в котельной
4. Как расчитать вентиляцию в котельной?
5. Виды вентиляции котельной: естественная и принудительная вентиляции
6. Принудительные вентиляционные системы или вытяжная вентиляция котельной
7. Вентиляция газовой котельной требует особенного внимания.
8. Как сделать вентиляцию в котельной?: 7 комментариев
9. Почему вентиляция необходима?
10. Особенности проектирования устройства вентиляции
11. Где лучше установить?
12. Основные правила монтажа
13. Особенности строительства дымохода
14. Принудительное вентилирование котельной

Для стабильной и эффективной работы котла отопления в том помещении, в котором он находится, обязательно нужна вентиляция. Это необходимо для притока воздуха в камеру сгорания, если она открытого типа, создания тяги, удалению продуктов сгорания.

Эффективная вентиляция в котельной в частном доме обеспечивает бесперебойную и безопасную работу системы. Для ее проектирования и монтажа изучают нормы, делают расчет, составляют схему и выбирают материалы.

Требования к котельной частного дома

Основные требования описаны в СНиП 2.04.05–91. Для систем мощностью менее 30 кВт разрешена установка газовой модели на кухне, но при условии отсутствия плиты. Исключение – горелка закрытого типа, не используется кислород в кухне для создания тяги.

Если мощность оборудования превышает 30 кВт, обустраивают отдельную пристройку или здание.

• Минимальная площадь – от 15 м².
• Высота потолков – от 2,4 м. По нормативам она составляет 6 м. Если этот показатель меньше, используется поправочный коэффициент 0,25 на каждый метр ниже.
• Два вида воздухообмена – естественная и принудительная.
• Площадь окон – 300 см² на 1 м³ объема.
• Отдельный вход. Если это пристройка, разрешено сделать дверь в жилую часть.
• В зоне установки отопительного оборудования поверхность защищают металлическими или асбокартонными листами.

Если используется модель с открытой горелкой, длина дымохода не меньше 4 м. Число угловых поворотов – до 3 шт. Это необходимо для создания тяги.

Схема вентиляции котельной

Вентиляция в котельной с газовым котлом

Для газового оборудования в нормативных документах указывается минимальная кратность воздухообмена 3 раза за 1 час. Но фактически учитывают конструкцию, устройство и характеристики модели. Если горелка открытого типа, рассчитывают объем потребляемого кислорода. Для генерации 1 кВт тепловой энергии необходимо 0,12 м³ газа. Для оборудования мощность 24 кВт этот показатель составит 2,88 м³. Средний расход кислорода в 10 раз больше, 28,8 м³ в час.

Эффективная вентиляция газовой котельной делается по таким правилам:

• Приточный патрубок для подачи устанавливается в нижней части стены напротив отопительного устройства.
• Вытяжной монтируется выше камеры сгорания.
• В приточном устанавливается обратный клапан для исключения изменения направления воздушного потока.
• Вытяжка для газового котла в частном доме большего диаметра, чем каналы.

Последнее необходимо для распределения потока от приточного вентканала между вытяжным отверстием и дымоходом отопительной установки. Иначе в камере сгорания будет создаваться меньшее давление, что приведет к снижению мощности. Читайте все о системах дымоудаления здесь.

Схема размещения элементов вентиляции и окон в котельной

Данная статья касается не только котлов на твёрдом топливе. На самом деле какое бы котельное оборудование Вы не использовали, существуют универсальные нормативы в плане обустройства вывода через вентиляцию, в котельной. Сложно переоценить важность правильной вентиляции в котельной, ведь какое бы горение не происходило, будь это горение твёрдого топлива или газа, сам процесс поглощает очень много кислорода. Мы знает ещё из курса физики в школе, что для горения всегда нужен кислород. А значит обеспечив нормальный приток воздуха и вывод, мы не только повысит безопасность котельной, но даже сможем обеспечить нормальную работу котельного оборудования. Так что вентиляция очень важный элемент в любой системе отопления.

Разберёмся как сделать вентиляцию котельной:

Схема устройства вентиляции в котельной

Если есть желание сделать вентиляцию своими руками, то нужно в первую очередь расчитать все диаметры труб и необходимую мощность вентиляции котельной в доме. Потом правильно спроектировать, чтобы всё работало как должно. И наконец смонтировать. К тому же есть различные виды циркуляции воздуха в которых также необходимо разобраться. Об этом наша статья.

Общие требования к вентиляции в котельной

• На потолке должен располагаться вывод вентиляции. Котельная должна быть связана со всей вентиляционной системой дома, если такая имеется.
• Как сделать вентиляцию в котельной частного дома: стена в которой проходит дымоход должна быть пробита в двух местах: в одном вывод дымохода из стены, подвод к котлу и второе место ниже для очистки скопившегося в дымоходе мусора, но при этом не меньше 25 см от верхнего вывода(который подсоединяется к котлу).
• Подача воздуха в котельную осуществляется через отверстия внизу двери или же через вентиляционный ход.
• Отверстия для притока воздуха расчитываются следующим образом: 8 см² на каждый кВт мощности котла, если забор воздуха происходит с улицы. Соответственно 30 см² если забор воздуха происходит изнутри.
• Также обязательно изучите документацию к котлу, наверняка там описаны требования для конкретно вашей модели котла.

Как расчитать вентиляцию в котельной?

Расчёт вентиляции котельной. Давайте разберёмся как правильно и грамотно произвести расчёт вентиляции в котельной, если речь идёт про частный дом. В расчёт входит очень много различных параметров, поэтому настоятельно рекомендуется обратиться за помощью к профессионалам. Если всё же есть желание произвести расчёт своими силами, то нужно замерить и знать следующее:

• Объём котельной, как помещения
• Соотношение высоты потолка и коэффициента увеличения кратности смены воздуха.
• Входящая скорость воздуха в помещение

Расчёт диаметра вентиляционной трубы для котельной в зависимости от показателей.

Все вышеперечисленные данные необходимы для того, чтобы правильно просчитать какая труба нам понадобится для конкретного случая. Ниже приведена таблица расчёта диаметра вентиляционной трубы для котельной:

• Если Вы хотите сделать естественную вентиляцию котельной самостоятельно, то в этом проблем нет. А вот что касается других типов вентиляции помещения, то намного правильнее будет обратиться к профессионалам. Что вообще такое естественная и принудительная вентиляция? Давайте разберёмся:

Виды вентиляции котельной: естественная и принудительная вентиляции

Самая простая вентиляция — естественная или приточная вентиляция в котельной. Для этого Вам достаточно прямо напротив котла проделать отверстие в стене с выводом на улицу. Диаметр трубы должен быть минимум 15 см. Труба укомплектовывается задвижкой, чтобы можно было регулировать ток воздуха. В чём основной плюс такой системы? Она очень проста, работает независимо от источников энергии. Однако из-за своей простоты она не позволит регулировать приток воздуха в автоматическом режиме. Кроме того, такая естественная вентиляция зависит от внешних факторов, например погодных условий. Поэтому, если у Вас котельная со сложной системой нагрева воды для разных целей, то лучше конечно устроить принудительную вентиляцию. Вентиляция котельной в частном доме, конечно может потребовать принудительного типа, но всё же для любой котельной нужна естественная вентиляция, чтобы обеспечивать подачу и забор воздуха в любых условиях, даже если отключат электроэнергию. Однако нужно помнить, что отверстие естественного забора воздуха должно быть на достаточном расстоянии от котла. Нельзя направлять воздух прямо на котёл, чтобы сквозняк шёл потоком прямо на котёл. Это как минимум не безопасно. Терморегуляторы для котлов отопления, конечно, могут решить эту проблему, но зачем лишний раз «напрягать» автоматику, если этого можно избежать?

Принудительная вентиляция. Чаще всего искусственная вентиляция делается как дополнение к естественной или же в случаях, когда создать естественную невозможно по определённым причинам. Такую систему создают из огнеупорных материалов, чтобы даже в экстренной ситуации при повышенных температурах ничего не прогорело внутри воздуховодов. Установка такого типа вентиляции требует профессиональных знаний, однако мы постараемся ниже разобрать основные моменты.

Принудительные вентиляционные системы или вытяжная вентиляция котельной

Искусственная вентиляция или климатические вентиляционные системы призваны изменять микроклиматическую обстановку в конкретных помещениях. В нашем случае это котельная. С учётом того, что в современных котлах установлены датчики, которые регулируют работу котла в зависимости от окружающих факторов, то поддержка микроклимата в котельной позволить не только обеспечить правильную работу котла, но и даже сэкономить. Такие системы представлены калориферами, фильтрами и вентиляторами, которые работают в кооперации. Среди таких систем различают такие типы:

• Приточно-моноблочная. Комплекс, который может устанавливаться практически в любых помещениях.
• Приточно-вытяжная. Приток и вытяжка воздуха в такой системе осуществляется механически, что позволяет регулировать температуру внутри помещения. Наверняка вы видели прототип таких комплексов в старых зданиях, когда из подвала раздаётся много шума. Конечно для дома эти системы не такие шумные, но всё же достаточно много создают неудобств. Поэтому устанавливаются в подвальных помещениях и преимущественно там, где нужна большая мощность котельного оборудования.

Вентиляция газовой котельной требует особенного внимания.

Вентиляция в котельной с газовым котлом — это отдельная история, ведь всегда где газ, там повышенная пожароопасность. Самый хороший и безопасный вариант — это турбированный котёл с двухконтурным коаксиальным выводом. В таком дымоходе по внешнему радиусу забирается воздух с улицы, а по внутреннему происходит выхлоп из котла. Кроме всего прочего, такой вывод повышает КПД котла, ведь при заборе воздуха, он уже прогревается благодаря тому, что по внутреннему радиусу происходит выброс горячего воздухе.

Вентиляционные системы — очень важная часть любой котельной, ведь прежде всего обеспечивает безопасность проживания в доме людей, осуществляя выброс вредных продуктов горения из дома наружу. Вентиляция в котельной — это также обеспечение котла для нормальной его работоспособности.

Как сделать вентиляцию в котельной?: 7 комментариев

Подскажите как нужно расчитать диаметр вентиляции в котельной, пока имеется котел твердотопливный,потом шанс заменить на газовый,одни говорят нужно не менее 15 диаметров, другие ,что идет расчет из метров квадратных.

Доброго времени суток, Татьяна!
Обычный диаметр вентиляции в котельной должен составлять не менее 150мм. Что Вы имели ввиду под «метрами квадратными»? Площадь котельной?

Без приточной вентиляции невозможна работа вытяжной конструкции, так как, в этом случае, отсутствует система вытягивания воздуха. Свежий воздух не будет поступать через двери и окна в достаточном количестве.

недавно сдали котельную, в которой 2 котла viessmann по 200 кВт. есть приточная решетка, есть два газохода от котлов, и есть один канал вытяжной диаметром 250 мм. все прекрасно работает. котельную сделали зимой, и до сегодняшнего для работает прекрасно. Теоретиков много развелось.

Если оборудование рассчитано на сжиженный газ, цокольный этаж или подвал не подойдут. Сжиженный газ обладает большим удельным весом, чем воздух. Поэтому при протечках он опускается в самые нижние части дома и здесь может взорваться. Эту особенность топлива необходимо учитывать перед тем, как делать вентиляцию в котельной.

Если требуется вентиляция в газовой или дизельной котельной, то вентиляторы должны быть защищены от возгораний и взрывов.

Мы производитель котла из Китая,надеемся на сотрудничество.

Если интересуется ,можем католог отправить.

Основная роль вентиляционной системы – обеспечение качественного воздухообмена в комнате, здании или в определенном участке. Применяются различные варианты, обеспечивающие проветривание построек. Важна и вентиляция котельной.

Для утилизации вредных газообразных веществ в котельной необходимо устанавливать вентиляцию

Почему вентиляция необходима?

Вентиляция в котельной частного дома позволяет своевременно и эффективно удалять летучие взрывоопасные газообразные вещества из помещения, делая безопасным пребывание человека не только в самой котельной, но и во всем жилище.

Воздухообмен необходим для любых установленных котлов: газовых, электрических и твердотопливных. Повышенная концентрация продуктов сгорания в воздухе может привести к отравлению человеческого организма и даже к его гибели. Всего 0,2% газа в замкнутом пространстве несут угрозу для здоровья людей, поэтому важность воздухообмена в котельной бесспорна.

Важна вентиляция и по другой причине. В помещении котельной в частном доме, в процессе работы котлов, выделяется большой объем тепловой энергии. Если не установлена система вентиляции, а оборудование укомплектовано обычной вытяжкой, есть риск создания обратной тяги. Она способствует всасыванию газообразных веществ в само пространство комнаты. Поэтому вентиляция в котельной в частном доме – это необходимость, которая отвечает всем строительным нормам и правилам.

В котельной важно устанавливать систему вентиляции, так как это отвечает всем нормам

Особенности проектирования устройства вентиляции

Перед началом строительства следует изучить все нормы СНиП, касающиеся не только расположения отдельного оборудования, но и необходимости использования вентиляционных систем.

К эксплуатации котельным оборудованием следует подходить осторожно, не пренебрегая правилами безопасности. Наиболее важной ее частью является вентиляционная система. Существует несколько вариантов схем, эффективных в целях обеспечения качественного проветривания, которые должны быть соблюдены нормами СНиП.

Для газового, твердотопливного и электрического котлов имеются свои строительные особенности, но некоторые факторы касаются оборудования любого типа. К ним относят:

1. Приток воздуха осуществляется при помощи сквозного вентиляционного отверстия в стене или через специально установленные вентиляционные каналы.
2. Вытяжка устанавливается вверху комнаты – на стене или потолке.
3. Определение диаметра вентиляционных каналов следует проводить по соотношению 30 кв.см площади сечения трубы на 1 кв. мощности котла для всей системы. Если приток воздуха осуществляется через сквозное отверстие, на ту же пропорцию приходится 8 кв. см. площади сечения.
4. Устанавливая вытяжку, следует создать дополнительное ревизионное окно для прочистки трубы котельной в частном доме. Его следует монтировать на расстоянии 25-35 см от места подключения вытяжки к вентиляционной шахте.

Обычная вытяжная вентиляция для некоторых типов оборудования является единственным доступным и дешевым вопросом обеспечения качественного микроклимата не только в самой котельной, но и во всем доме. Для других нужное проветривание достигается только в работе приточного элемента с вытяжкой. Причем обеспечивать газовый котел должен трёхкратный воздухообмен.

Повышенная кратность воздухообмена вентиляционных систем для газовых котлов вызвана тем, что такое оборудование в процессе работы сжигает большое количество кислорода, т. е. в процессе сгорания участвует воздух самой котельной. В плохо проветриваемой комнате очень быстро наступает снижение КПД котла. Это приводит к появлению обратной тяги.

Где лучше установить?

Расчет вентиляции котельной начинается с того, в какой части жилища находится отопительное устройство.

Расчет вентиляции в котельной зависит от того, где именно находится отопительное устройство

• в отдельно стоящем здании;
• на мансарде;
• в пристроенной части дома;
• в отдельной комнате, отведенной под такое оборудование.

Котлы, которые работают на сгорании сжиженного газа, запрещено располагать в подвальных помещениях. Удельный вес самого газа намного выше обычного воздух, поэтому если произойдет протечка, то его распространение по подвалу может привести к возгоранию. Для частных домов современные газовые отопительные системы требуют трехкратного воздухообмена, который будет максимально быстро и эффективно удалять переработанный газ из пространства жилища.

В соответствии с нормами приточная вентиляция в котельной с газовым оборудованием является необходимостью. При мощности более чем 30 кВт рассматривать необходимость монтажа котлов в жилой части дома запрещено. Котел мощностью менее 30 кВт может располагаться на кухне.

Решив установить такой котел, следует убедиться, что все требования соблюдены: площадь комнаты должна быть не меньше 15 квадратных метров, а высота потолка – 2 метра. В кухне или в другой комнате должны быть окна, площадь которых равна минимум 3 кв. см на 1 куб. м пространства.

Вентиляция газовой котельной обязана обеспечивать комфорт и безопасность. Поэтому важно следить над организацией процесса качественного притока чистого воздуха. При расположении котла на кухне, межкомнатная дверь располагается с зазором между полом (не менее 1 см). А само отопительное оборудование должно устанавливаться рядом со стеной, защищенной от воспламенения. Минимальный зазор между устройством и простенком – 1 см.

Основные правила монтажа

Узнать информацию о том, какой воздухообмен должна обеспечивать вентиляция для помещений котельных, можно в правилах СНиП. В них изложены все нормы, которых нужно придерживаться при работе с газовыми котлами. Отдельного внимания к следующим:

1. Вентиляция в котельной с газовым котлом необходима, а вытяжная труба монтируется под потолком.
2. Можно сделать вентиляцию в котельной частного дома, работающую от естественной тяги или от механической.
3. Минимальный размер воздушного канала для притока воздуха – 15 см.
4. Для правильного пользования системой вентиляции на внутренней части приточного и вытяжного каналов устанавливается обратный клапан, который должен обеспечить движение воздушного потока только в одном направлении.

Если вы решили провести установку вентиляционной системы естественного типа своими руками, то необходимо позаботиться об максимально качественных предварительных расчетах.

Простая вентиляция иногда дает сбои. За час своей работы она обеспечивает полную смену воздуха в помещении не менее 3 раз. Если же создание обычной естественной схемы затруднено по каким-то причинам, то используются вентиляторы. Эти устройства создают необходимую тягу искусственным методом.

Другая важная часть работы отопительной и вентиляционной системы – это дымоход. Его конструкция и качество более чем на 70% влияют на эффективность проветривания. Даже для домашних котлов, которые установлены на кухне, следует знать, как правильно осуществить его строительство.

Дымоход — важная часть работы отопительной и вентиляционной систем

Особенности строительства дымохода

Правильное обустройство вентиляционной системы в котельной с газовым оборудованием не может происходить без дымохода. Он должен отвечать таким требованиям:

1. Дымоход должен защищать пространство комнаты от пыли, гари и грязи. Следует позаботиться о максимальной герметичности самой трубы. С этой целью применяют двухслойную технологию дымохода из металлического короба и асбестоцементной трубы.
2. Высота уличной части дымохода должна располагаться выше максимальной точки кровли. Минимальное расстояние от конька кровли – 2 м.
3. Диаметр вентиляционной шахты дома делают большим, чем размер вытяжной трубы самого котла. Для каждого типа оборудования существуют собственные стандарты расчетов.

Решив построить дымоход своими руками, следует воспользоваться правилами СНиП.

Особенно это касается нужного диаметра вытяжной системы. Для газовых котлов, мощность которых не превышает 30 кВт, целесообразно использовать трубу до 130 мм. Если котел 40 кВт – 175 мм, а при 55 кВт – 195 мм. Если же мощность оборудования превышает показатель в 80 кВт, важно установить трубу с диаметром 230 мм.

Для строительства вентиляции своими руками важны и другие особенности. При выборе конструкции для дымохода лучшим вариантом будет листовая сталь. Подойдут листы из нержавейки или оцинковки. Сама конструкция должна быть простой без препятствий, ее толщина должна быть равная в любом ее участке, а со стороны котельной делается ревизионное окно.

Принудительное вентилирование котельной

Механическая тяга – более эффективный вариант обеспечения воздухообмена по сравнению с естественной силой. Прибегают к такому оборудованию из-за невозможности монтажа обычной системы или из-за ее неэффективности.

Главное отличие искусственной вентиляции – наличие вентилятора или нескольких устройств. Их следует подбирать по размеру воздушного канала и мощности воздухообмена.

При помощи вентиляторов может происходить подача воздуха в котельную и его удаление. Используются приточные и вытяжные устройства. Необходимое качество проветривания определяется перед началом монтажа. Поэтому следует учесть такие правила:

• напольный котел требует увеличения необходимого показателя воздухообмена с запасом на 30–40%;
• мощность работы устройства зависит от конструктивных особенностей воздушного канала;
• для жилых комнат, в которых устанавливается отопительное оборудование, мощность вентиляционного оборудования подбирают из значения – V*3 (V – объем, которое вычисляется по формуле V = a*b*c, где a и b – длины сторон комнаты, а с – ее высота).

Для небольших котельных с маломощным котлом подойдет система с одним вентилятором, который увеличивает силу вытяжки или притока воздуха. Важно выбирать специализированные модели, изготовленные в металлическом корпусе. Пластиковые вентиляторы использовать в условиях высоких температур нецелесообразно. Такие устройства подойдут только для приточного воздуховода.

Популярны принудительные вентиляционные системы с автоматическим включением и выключением. Как только котел включается, запускается привод вентиляции. При его отключении система также сама отключается. Такая автоматика исключает влияние человеческого фактора.

РАСПРОДАЖА — Бойлерная — OG Hood Green (Скидка 40%)

РАСПРОДАЖА — Бойлерная — OG Hood Green (Скидка 40%) | ParadeWorld

29,15 $ с доставкой в ​​Германию

Возврат в праздничные дни.

You might also like

View all

• VENTURE HERITAGE EMB BLACK/BLUE HD/SWT Large

  $64. 00

  $49.94

• Quasi Uni Hoodie — Navy

  $94.95

  $73.11

• Dime Толстовка с капюшоном Buff Chenille — Тимьян

  $ 105,00

  $ 89,95

• Palm Angels Pa Punk Bear Hoodie — Black Brown

  $ 1,125,00

  $ 562,50

• GLE -GLUE — Brain Jail Hoodie (Black)

• GLUE -BRAIN JAIL HOODI Толстовка- пепельная серая

  $ 44,99

  $ 24,99

• 1017 ALYX 9SM AAUSW0152FA01PNK0008 Графический толстов0018

• Песня для Mute Gym Hoodie — Lime

  $ 550,00

  $ 330,00

• Добро пожаловать — шлаковая Zip Hoodie (черный)

  $ 89,95

  $ 69. 26

  111119 9000. 9000.

  .

  $ 65,41

• Овальный логотип.0003

• Song For The Mute Gym Hoodie — Black

  $550.00

  $330.00

• Magenta Forrest Plant Hoodie — Black

  $99.95

  $76.96

• Frog Pure Cow Hoodie — Brown

  $69.95

  $53.86

• Толстовка с медведем Palm Angels PA Sequins — черный / золотой

  1 115,00 $

  557,50 $

Дом

Одежда

03

Boiler Room — OG Hood Green

Boiler Room

• Скидка 40%

для покупок в другом магазине

• Процесс стирки мягкого камня для новой худи Spring OG придает текстурированный винтажный вид.


  • Увеличенный размер Custom BR Hood
  • Промывка для мягкого камня
  • Индивидуальная отделка
  • Печатный логотип
  • Сертифицированный GOT 100% органический хлопок
  • Сделано в Португалии
  • В паре с брюками-карго Heavenly

  Размеры в см

  Размер Грудь Длина Шея С 53 72 28,5 М 58 73 29,5 л 63 74 30,5 XL 68 75 31,5 ХХL 73 76 32.5

  Код ParadeWorld. 280-42600189100248

• Мы предлагаем расширенный возврат в праздничный сезон.

  Заказы, размещенные в период с 21 ноября 2022 г. по 10 декабря 2022 г., могут быть возвращены до 8 января 2023 г. Заказы, сделанные 10 декабря, действительны в течение 28 дней с даты покупки для полного возврата средств на исходный способ оплаты.

  Дополнительную информацию см. в нашей политике возврата.

• Этот продукт недоступен в нашем магазине в США. Пожалуйста .

  Ship to:

  Germany

  CanadaFranceGermanyUnited KingdomUnited States—AustraliaAustriaBelgiumBulgariaCanadaCroatiaCyprusCzech RepublicDenmarkEstoniaFinlandFranceGermanyGibraltarGreeceGuernseyHong KongHungaryIcelandIrelandItalyJapanJerseyLatviaLuxembourgMalaysiaMaltaNetherlandsNew ZealandNorwayPolandPortugalRomaniaSlovakiaSloveniaSouth KoreaSpainSwedenSwitzerlandTaiwanUnited Arab EmiratesUnited KingdomUnited States

  ParadeWorld заберет ваш заказ у наших продавцов и отправит прямо к вашей двери. Мы автоматически снижаем ваши расходы на доставку, работая с ближайшими к вам продавцами. Вы делаете покупки на месте и экономите на доставке.

  Некоторые заказы с несколькими товарами могут поступать от разных продавцов — мы устанавливаем фиксированную плату за доставку для каждого продавца.

  Мы стремимся доставлять заказы внутри страны в течение 1-5 рабочих дней, однако у некоторых продавцов время доставки может отличаться. Пожалуйста, проверьте предполагаемое время доставки для вашего адреса на этапе «Доставка» при оформлении заказа.

• Если по какой-либо причине вы недовольны своей покупкой, вы можете вернуть товар(ы) в течение 28 дней с момента получения и получить возмещение (деки для скейтборда возврату не подлежат). Услуга обмена недоступна. Для получения дополнительной информации посетите нашу страницу возврата.

• Телефон: (646) 759-2428
  Электронная почта: [email protected]
  Часы работы службы поддержки клиентов: с 9:00 до 18:00 по восточному поясному времени, с понедельника по пятницу.

  У нас есть служба голосовой почты, если вы хотите оставить сообщение в нерабочее время.

  Parade World Inc
  340 S Lemon Ave #8801
  Walnut, CA
  91789


• ParadeWorld принимает карты Visa, Mastercard и Amex, а также Apple Pay и PayPal. В некоторых странах, например в Германии, PayPal также предлагает дополнительные местные способы оплаты, такие как Sofort и Giropay.

  Все транзакции защищены и зашифрованы.

• ParadeWorld — это мультибрендовый интернет-магазин, который объединяет лучшие скейт-шопы, модные бутики, новые бренды и креативщиков в одном удобном магазине. Собрав это сообщество вместе, мы создали лучший выбор и самый широкий выбор продуктов. Независимо от того, открываете ли вы новый или основной бренд, вы можете делать покупки в ParadeWorld, зная, что независимые магазины, бренды и креативщики получают выгоду от каждой покупки.

Распродажа «Киберпонедельник» — скидки до 75%

В магазин

Ознакомьтесь с коллекцией

• Котельная
• Вся одежда
• Все худи

4-минутный информационный бюллетень ParadeWorld.

Наш еженедельный информационный бюллетень представляет собой регулярное изложение того, что происходит в ParadeWorld, включая выпуски продуктов и культурные новости со всего нашего сообщества. Следите за обновлениями.

Подпишитесь на нашу рассылку новостей

Будьте в курсе интересных новостей и лучших товаров для скейтбординга.

котельная | Метка линкора

Туманность Ястреб в настоящее время рассмотрел следующее:

HMS Hood 1937 — Midships

Здесь мы видим мидель HMS Hood:

HMS Hood 1937 — Midships

Форма корпуса в этом районе была защищена самой толстой поясной броней — до 12 дюймов. Идея была проста: важные механизмы (такие как котлы и двигатели) были заключены в самую толстую поясную броню, чтобы военные корабли, такие как «Худ», могли выдержать удар под огнем и при этом сохранить маневренную артиллерийскую платформу (т. стрелять из своих основных корабельных орудий). К сожалению, машинные отделения Худа были довольно длинными (около 391 фут, 45,5 процента ее длины), и она была спроектирована в то время, когда обстрел снарядами (который мог пробить палубу) на самом деле не рассматривался. Следовательно, броня средней части палубы была слишком тонкой, а та броня, которая была (до 3 дюймов толщиной), располагалась на слишком малой площади! Такие недостатки не были известны его морякам, которые считали его величайшим военным кораблем ВМФ, и он им был 🙂 Этот вид также лучше всего демонстрирует вспомогательное вооружение Худа — его двенадцать 5,5-дюймовых корабельных орудий. Они были предназначены для поражения только надводных целей, таких как эсминцы, которые могли легко запустить по ней торпеды. Эти орудия также должны были поддерживать основные 15-дюймовые морские орудия (в пределах досягаемости).

23.10.2019 | Туманность Ястреб Постоянная ссылка | Интернет: HMS Hood Animation (V2)

линейный крейсерлинкорброня линкоракотельнаякапюшон HMSформа корпусамиделькорабляпогружной снарядогонькоролевский флотвторичное вооружение

HMS Hood 1937 — Деталь миделя

Здесь мы можем увидеть детали средней части HMS Hood:

HMS Hood 1937 — Деталь миделя

Особый интерес представляют: i) Восьмиствольная 2-фунтовая зенитная пушка с помпонами. ii) 4-дюймовая зенитная установка с большим углом наклона. iii) Одно из вспомогательных 5,5-дюймовых корабельных орудий (с защитным щитом). iv) Крановые вышки меньшего размера, которые использовались для подъема как боеприпасов, так и небольших лодок.
