Вытяжка для газового котла в частном доме: требования, расчет и установка

При использовании газового котла в качестве автономного источника отопления и нагрева воды в частном доме следует строго соблюдать требования к эксплуатации оборудования. Одним из главных требований при эксплуатации котла является организация вентиляции, которая требуется независимо от типа агрегата.

При этом важно учитывать особенности помещения и мощность оборудования.

Содержание

• Для чего нужна вентиляция
• Требования к помещению
• Виды вентиляции
• Пример расчета принудительной вентиляции
• Монтаж вытяжки для котла
• Рекомендации по установке дымоходов

Для чего нужна вентиляция

Главная задача вытяжки при использовании газового оборудования – это отвод из помещения продуктов горения газа. Вторичное назначение вентиляции – вытяжка из помещения газа при протечках.

Внимание! Даже минимальное количество угарного газа смертельно опасно для человека. Напомним также, что смесь газа и кислорода – это взрывоопасный коктейль, который при случайной искре может превратить дом в руины.

Кроме того, вентиляция предназначена для повышения производительности оборудования. Достаточный приток воздуха улучшает горение газа в камере сгорания, что в целом повышает эффективность газового агрегата.

Если нет нужного объема воздуха (кислорода), то топливо плохо горит, снижается количество выделяемого тепла, а расход газовой смеси увеличивается.

Таким образом, организация вытяжки при работе котла необходима:

• для отвода из помещения угарного газа;
• для повышения КПД газового оборудования;
• для вывода газа из помещения при случайных протечках.

Если для отопления используется мощный газовый агрегат, то низкое качество вытяжки приводит к засорению топочного отделения. Остатки продуктов горения топлива забивают воздуховод, соответственно, уменьшается его внутренний диаметр и часть угарного газа поступает в помещение.

Требования к помещению

Использование газа для отопления при всех своих плюсах может быть очень опасным, поэтому при установке газового оборудования к помещению, где планируется установка газового котла предъявляются определенные требования.

Если мощность агрегата не превышает 30 кВт и планируется установка оборудования на кухне, то перечень требований, которые необходимо соблюдать, включает:

• отделку стен должна быть выполнена из огнестойкого материала,
• площадь помещения — от 4 м²,
• минимальная высота потолка — 2,2 м,
• общая площадь окон — от 3 см² на 1 м² помещения,
• расстояние от котла до стены минимум 10 см,
• окна должны быть оснащены форточками или фрамугами для свободного проветривания.

Более мощные котлы устанавливаются в отдельных помещениях

. Список требований к месту установки остается неизменным, увеличивается только объем котельной (при 60 кВт площадь котельной должна быть от 15 м²).

Обратите внимание! Игнорирование даже одного из пунктов требований резко снижает безопасность газового оборудования, а также уменьшает эффективность (КПД) котла.

Виды вентиляции

Вентиляция в помещении, где установлен газовый котел, бывает двух видов:

1. Естественная.
2. Принудительная (искусственная).

При естественной вытяжке воздух циркулирует в котельной без использования дополнительных приспособлений, при организации принудительной вентиляции для притока воздушной массы устанавливаются нагнетающие воздушные потоки вентиляторы.

При мощности котла до 30 кВт в большинстве случаев организовывают естественную вентиляцию. Для этого внизу наружной стены котельной пробивают продух с диаметром 15 см.

В отверстие продуха вставляют обрезок пластиковой трубы с подходящим диаметром и закрывают вентиляционное отверстие решеткой, предотвращающей попадание в помещение грязи, птиц и мышей.

На этом устройство естественной вентиляции не заканчивается. Со стороны котельной на патрубок устанавливают обратный клапан, главная задача которого – это предотвращение тяги воздуха на улицу. Продух пробивают в стене вблизи котла, так воздух будет быстрее попадать в топку и способствовать горению топлива.

Также желательно установить над вентиляционным каналом со стороны улицы защитный козырек, который будет защищать от дождя и предотвратит попадание в помещение дождевой воды.

Внимание! Естественная вентиляция не является 100%-м гарантом безопасной работы газового оборудования, так как, согласно нормативам, воздух в котельной должен обновляться за час три раза. Естественная вытяжка зависима от внешних факторов (температура на улице, сила ветра и т.д.) и не может гарантировать должный объем поступления воздуха.

При организации принудительной вентиляции в вентканал устанавливают вентилятор. Мощность вентилятора зависит от сечения канала, размера помещения и особенностей газового оборудования. Также при выборе вентилятора принимают во внимание длину, конфигурацию воздуховода и количество изгибов отводящего канала.

Допускается установка принудительной вентиляции только на отток или приток воздуха, но оптимальный вариант – это вентилятор, которые работает в двух режимах.

Пример расчета принудительной вентиляции

Под конкретный котел и с учетом особенностей помещения, где установлен агрегат, применяется система вентиляции с определенными параметрами, при расчете которых учитывается:

• мощность котла,
• размер помещения,
• особенности конфигурации системы отопления.

На основе этих факторов рассчитывается способ подачи воздуха, а также диаметр и длина воздуховода.

Только точный расчет и грамотная организация вытяжки является гарантом эффективной и безопасной работы газового котла.

Примерный расчет для системы принудительной вентиляции в помещении 4 на 3 метра с высотой потолка 2,2 м:

1. Сначала нужно рассчитать объем помещения: 4 х 3 х 2,2 = 26,4 м³, округлить в большую сторону (27 м³).
2. Важно помнить, что воздух должен смениться за час трижды, из этого следует, что мощность вентилятора должна составлять 81, м³ в час. Это расчет без учета силы сопротивления воздуха при проходе по дымоходу.
3. Для точности к 81 м³ надо прибавить 40%. В результате получится цифра, определяющая необходимую мощность вентилятора в 113,4, при округлении — 114 м³ в час.

Монтаж вытяжки для котла

Для устройства принудительной вытяжки для газового котла понадобится:

• вентилятор с обратным клапаном,
• решетка для вентиляционного отверстия,
• воздуховод из ПВХ.

Можно обойтись и вентилятором без обратного клапана, но это снизит уровень безопасности в помещении. Воздуховод подбирается с учетом диаметра вентилятора.

Последовательность работ:

1. Разметка места для воздуховода.
2. Высверливание перфоратором отверстия.
3. Вставка ПВХ трубы в пробитое отверстие.
4. Заделка монтажной пеной щелей между стеной и трубой.
5. Установка вентилятора.
6. Монтаж вентиляционной решетки.

При пробивке отверстия под воздуховод необходимо учесть диаметр трубы и прибавить к нему 1 см, чтобы без проблем вставить воздуховод, а щели, которые при этом образуются можно быстро заделать монтажной пеной.

Рекомендации по установке дымоходов

Для более высокой эффективности газового котла и безопасной работе оборудования важно соблюдать и общие правила при установке вертикального дымохода:

1. Сечение дымохода должно соответствовать диаметру патрубка на котле. Как правило, в инструкции к газовому агрегату указывается тип и особенности дымохода. Соблюдение требований, обозначенных в инструкции, сделает работу газового оборудование безопасной и эффективной.
2. Минимальная высота над коньком кровли не должна быть ниже 0,5 метра.
3. Количество колен в дымоходе — не более трех.
4. Обязательна установка защитного козырька, ревизионного окошка и конденсатоотводчика.

Вытяжка для газового котла в частном доме: устройство дымоходов

Добрый день, уважаемые читатели! Не кажется ли вам, что установка газовых отопительных приборов с нарушением соответствующих норм и правил, а также халатное обращение с ними во время эксплуатации привели за последние годы уже к запредельному, просто ужасающему количеству трагедий. Я рисковать не хочу, поэтому перед началом газификации изучил массу нормативной документации и пришёл к выводу, что кроме всего прочего необходима и вытяжка для газового котла в частном доме.

Зачем нужна собственная вентиляционная система для газового котла?

В случае обустройства автономной вентиляции для газового котла она не только будет удалять продукты горения и отработанный воздух из частного дома и заменять его на свежий с улицы, но и выполнять следующие функции:

• предотвращать угрозу взрыва в случае утечки природного газа. Скопившийся в закрытом пространстве газ при определённой концентрации превращается во взрывоопасную горючую смесь. При чём опасность утечки может возникнуть не только из самого котла отопления при погасании факела, но и через разъёмные соединения;
• обеспечивать постоянное поступление кислорода, участвующего в процессе распада топлива при горении. От недостатка кислорода в камере сгорания снижается интенсивность горения топлива, соответственно падает теплоотдача прибора и увеличивается потребление газа;
• обеспечивать чистоту воздуха внутри жилых помещений. Попадание угарного газа даже в незначительном количестве может оказать негативное воздействие на здоровье жильцов дома;
• снижать количество скопившейся сажи и копоти на составных элементах топочной камеры. При отсутствии вентиляционной системы или её плохой работе сажа и копоть не уходят наружу, а оседают на стенках воздуховода, уменьшая его в сечении. При чрезмерном засорении дымоотводного канала есть большая вероятность попадания угарного газа в жилые комнаты.

Какие требования предъявляются к помещению для размещения газового котла?

Монтажные работы по установке газового оборудования — это не время для экспериментов. Действовать нужно только в строгом соответствии с нормами и правилами, установленными в строительстве. Прежде, чем приступать к работе нужно ознакомиться с несколькими СНиП по газоснабжению — они в свободном доступе в интернете, и в обязательном порядке изучить инструкцию, прилагаемую к котлу производителем. Важно также правильно выбрать место его установки.

Так, например, газовую плиту и маломощный котёл, работающий на природном газе, можно разместить в кухне или коридоре с высотой потолка не менее 2,2 м, площадью от 15 м², при наличии в нём окна с форточкой. Если же, установке подлежит газовый котёл напольного исполнения, мощность которого превышает 30 кВт и продукты сгорания отводятся в дымоход, то необходимо уже отдельное помещение (котельная). Для оборудования такой котельной, согласно СП 62. 13330.2011 (Актуализированной редакции СНиП 42-01-2002), можно использовать:

1. отдельное строение;
2. пристройку к основному зданию;
3. пространство чердака;
4. цокольный этаж;
5. помещение подвала.

При чём, использовать подвальный и цокольный этаж для обустройства газовой котельной разрешается только при наличии в них оконных проёмов, обеспечивающих естественное освещение. Отдельно стоящая котельная должна иметь под собой собственную опорную конструкцию, которая не связана с фундаментом основной постройки.

Вне зависимости от места размещения котельной, в ней должна быть оборудована эффективная вентиляционная система, обеспечивающая трёхкратное обновление воздуха в течение часа.

Кроме того, это помещение должно соответствовать ряду требований, а именно иметь:

• площадь — минимум 4 м² на один отопительный прибор;
• объём — не менее 13,5 м³;
• высоту потолочного перекрытия — от 2,2 м;
• отдельный вход с шириной проёма — от 80 см;
• воздухозаборный проём площадью сечения не менее 25 см² в нижней части дверного полотна или стены или небольшого размера щель между торцом двери и напольным покрытием;
• окна с открывающимися створками. Норма площади остекления 1 м³ взрывоопасных помещений составляет минимум 0,05 м²;
• оштукатуренную поверхность стен. Не допускается отделка обоями, легковоспламеняющимися панелями;
• ровный пол, выполненный из негорючих стройматериалов.

К газовому агрегату должен быть обеспечен свободный подход со всех сторон. Поступление в топку насыщенных кислородом масс воздуха, необходимых для процесса горения топлива, осуществляется через вентканал. Его устраивают в верхней части стен или в перекрытие потолка. А, чтобы данный воздуховод было удобнее чистить, на 300 мм ниже его оборудуют специальный лючок, который представляет собой небольшое отверстие, закрывающееся заглушкой или створкой.

Принцип движения воздуха

Характер движения воздуха в котельной зависит от вида применённой вентиляции: вытеснением отработанного воздуха или перемешиванием его с чистым воздухом.

При вентилировании по принципу вытеснения свежий воздух подаётся в нижний уровень топочной, а затем медленно перемещается в рабочую зону и удаляется через верхние вентиляционные каналы. У такого способа вентиляции есть существенный недостаток — вредные вещества могут концентрироваться за границами приточной струи, что замедляет воздухообмен в котельной.

При осуществлении вентиляции по принципу перемешивания чистый воздух к месту расположения котла поступает уже смешанным с воздухом котельной и удаляется с помощью вытяжки.

При таком способе концентрация вредных веществ распределяется равномерно по объёму помещения и также равномерно удаляется.

Естественные и принудительный способ обновления воздуха в котельной

Если в котельной тяга создаётся при искусственном побуждении, то движение воздуха происходит под действием вентилятора, установленного перед вентиляционной решёткой на входном отверстии воздуховода в топочную комнату. Выбор его мощности зависит от длины воздуховодов, размера проходного сечения, количества изгибов в системе.

Естественный способ проветривания более простой. Он не требует монтажа дополнительного оборудования, хорошая вентиляция обеспечивается за счёт открытых окон и форточек, отверстий в дверных полотнах и зазорах под ними, вентканалов в стенах. При естественной тяги приток воздуха обеспечивается за счёт разницы между давлением воздушной среды снаружи и внутри помещения. На величину силы естественной тяги могут также оказать влияние погодные условия.

Проветривание котельной обеспечивается только при более низкой уличной температуре. В противном случае может возникнуть обратная тяга. Поэтому, даже с хорошей естественной тягой в котельной желательно установить небольшой вытяжной вентилятор, который поспособствует более интенсивному воздухообмену при любых обстоятельствах. При установке технических устройств для притока воздуха принудительным способом в помещении создаётся повышенный уровень давления и происходит выталкивание угарного газа через воздуховод.

Вентиляционная система вытяжного типа работает за счёт принудительного оттока продуктов сгорания природного газа из помещения.

Ну, а наиболее оптимальным вариантом для принудительного проветривания котельной будет приточно — вытяжной тип вентиляции. Он обеспечивает передвижение воздуха в двух направлениях — приток чистого воздуха с улицы и вытяжку продуктов горения из помещения наружу.

Особенности канальной и безканальной вентиляции

В зависимости от конструктивного исполнения газовая вентиляция может быть канального и безканального типа. Различить их между собой достаточно просто:

1. если воздуховоды отсутствуют, а для вентилирования помещения имеются специальные отверстия в ограждающих конструкциях, то такая вентиляция называется безканальной;
2. при канальной вентиляции воздухообмен осуществляется с помощью специальных труб, проведённых по дому.

Расчёт системы вентиляции

Если есть желание самостоятельно выполнить работы по устройству вентиляции газового котла, то необходимо прежде всего составить схему, рассчитать размеры сечения труб, мощность и количество оборудования для принудительного вентилирования котельной. В качестве исходных данных берутся значения следующих параметров:

• геометрических размеров котельной;
• коэффициента, увеличивающего кратность обновления воздуха. Он представляет собой соотношение между оптимальной высотой потолка в котельной (6 м) для обеспечения трёхкратной замены воздуха и реальным размером. При этом, снижение высоты потолка от нормативного показателя на каждый 1 метр влечёт за собой увеличение количества поступающей свежей массы воздуха на 25%;
• скорости входящего воздушного потока — не менее 1 м/с.

Для примера расчёта внутреннего диаметра вытяжки и размера приточного отверстия рассмотрим помещение котельной со следующими габаритами:

1. длиной — 3 м;
2. шириной — 4 м;
3. высотой потолка — 2,8 м.

Соответственно объём помещения будет равен v = 3*4*2,8 = 33,6 м³, а коэффициент кратности k = (6-2,8)*0,25+3 = 3,8.

Количество воздуха, которое нужно заместить за 1 час вентиляции V = 3,8*33,6 = 127,68 м³.

Площадь сечения вытяжной трубы в котельной дома можно рассчитать следующим образом: S = 127,68/3600 = 0,035 м².

Обычно для обустройства системы вентиляции используют трубу круглого сечения, поэтому для расчёта её диаметра можно воспользоваться следующей формулой: D=2√S/π =2√0,035/3,14 = 0,211 м². Ближайший внутренний диаметр из сортамента труб — 225 мм. Такой же размер сечение должен быть у приточного отверстия.

Определить оптимальный диаметр воздуховода, уже зная потребность в воздухе для конкретного помещения, можно и другим методом — при помощи таблицы 1.

Таблица зависимости размера сечения воздуховода от нормы расхода воздуха

Таблица 1.

Монтаж в помещении

Газовая вентиляция в котельной может быть как вытяжного, так и приточного типа. Рассмотрим процесс монтажа каждого типа.

Вытяжная вентиляция

Для устройства данного типа вентиляции нужно соблюдать следующую последовательность действий:

• нанести разметку выходного отверстия воздуховода. Она выполняется по размеру диаметра трубы с запасом примерно в 1 см. При выборе места прокладки трубы для вытяжки, следует учесть, что его выходное отверстие должно находится не ближе одного метра к газовому котлу, чтобы холодный воздух не повлиял на работу прибора;
• просверлить отверстие;
• установить вытяжную трубу в просверленный проём с небольшим уклоном от газового котла в сторону улицы;
• использовать для заполнения зазоров монтажную пену и только когда она затвердеет удалить излишки;
• установить заслонку, с помощью которой регулируется величина проходного отверстия;
• установить вытяжной вентилятор;
• прикрепить на выходе вентиляционную решётку. Она выступит защитой жилья от проникновения насекомых и уличной пыли, а также придаст системе законченный вид.

Вентиляция приточного типа

Монтаж приточной вентиляции осуществляется аналогичным образом, с одним только отличием: вместо вытяжного вентилятора устанавливается прибор приточного типа. Он принимает поток воздуха, охлаждает его или согревает, а затем перенаправляет в помещение. Для котельной частного дома можно использовать простую модель такой установки — приточный вентилятор. Смотрите видео по монтажу:

Испытание и проверка

Проверку эффективности работы вытяжки газового котла проводят при закрытой входной двери и открытом окне в котельной. Обычную бумажную салфетку прикладывают к входному отверстию вентканала. При нормальном функционировании вентиляции она притянется к отверстию, в случае засорения канала или неверно выполненного монтажа салфетка упадёт на пол.

Требования к вентиляции для котла

Газовая вентиляция должна соответствовать следующим требованиям:

1. допустимый угол уклона отдельных элементов дымохода — не более 30º;
2. длина максимального ответвления — 1 м;
3. максимально допустимое количество колен в дымоходе — 3 шт.;
4. в системе должны отсутствовать уступы и сужения поперечного профиля;
5. в состав конструкции должны входить устройства для ревизии и капельник;
6. места поворотов оснащаются очистным лючком;
7. для обустройства вентиляции применяются только идеально гладкие изнутри изделия;
8. расстояние между воздуховодов и поверхностью потолка и стен из легковоспламеняющихся материалов должно быть не менее 0,25 м. Допускается сокращение этого расстояния до 5 см для конструктивных элементов из негорючих материалов;
9. минимальный размер вентиляционного приточного отверстия для подачи воздуха с улицы — 8 см² на 1 кВт номинальной мощности газового агрегата; для притока воздуха изнутри — 30 см² на 1 кВт.

Виды материалов для устройства вытяжки

Для сооружения вытяжки можно использовать керамику, кирпич, стальной прокат.

Кладка из кирпича

Кирпич традиционно используется для устройства дымоходов твёрдотопливных приборов. Он способен выдержать достаточно высокую температуру воздуха изнутри.

Газовые агрегаты работают при более низкой температуре внутри дымохода, поэтому на его стенках может образовываться конденсат, разрушающий структуру кирпича. Это может негативно повлиять на качество работы вытяжки, безопасность и внешний вид.

Керамические изделия

Керамические трубы — это универсальные изделия для обустройства вентиляционных проходов для любых типов котлов. Они термостойкие, долговечные, обладают гладкой внутренней поверхностью, позволяющей беспрепятственно перемещаться воздушным потокам. Однако накапливать влагу, поэтому такая вытяжка для газового агрегата должна дополнительно вентилироваться.

Стальные дымоходы

Для газового котла малой и средней мощности можно использовать обычный стальной прокат, для мощных агрегатов лучше взять жаростойкую сэндвич трубу из нержавейки, конструкция которой состоит из двух труб с разным диаметром. Они вставлены одна в другую, а зазор между ними заполнен уплотнителем из базальтовой ваты.

Коаксиальный дымоход

Представляет собой конструкцию, состоящую из двух труб, вставленных друг в друга не плотно, а с небольшим зазором. Перемещение отработанного воздуха в ней осуществляется по принципу противотока: газ отводится по внутренней трубе, поступление свежего воздуха обеспечивает наружная труба.

В систему из коаксиальных труб в обязательном порядке входит устройство очистки и сборки конденсата.

Расчёт системы вентиляции котла

При расчёте производительности вентиляционной системы:

• Вычисляют площадь котельной.
• Умножают результат на 5.
• Увеличивают полученную цифру на 20%. Это и будет рекомендуемая производительность вентиляционной установки.

Размеры вытяжного отверстия системы должен соответствовать сечению дымохода котла. Ориентировочно можно пользоваться данными из таблицы 2.

Таблица 2.

Мощность отопительного прибора, кВт	Диаметр вытяжного отверстия, см
24	12
30	13
40	17
60	19
80	22

Процесс монтажа

Дымоход может иметь как внутреннее (в доме), так и внешнее расположение (вне дома). Рассмотрим процесс монтажа каждого варианта.

Вне дома

• Присоединить горизонтальный участок сэндвич трубы, который пройдёт через стену к патрубку котла;
• изолировать этот участок и само отверстие в стене;
• прикрепить тройник с ревизией и установить заглушку;
• нарастить последующими звеньями трубу до нужной высоты. В качестве крепёжных элементов используются кронштейны, которыми труба крепится к стене с шагом от 2 м;
• присоединить сверху конструкции конусообразный наконечник;
• усилить стыки хомутами;
• окрасить поверхность трубы термостойкой краской.

В доме

• разметить места выхода дымохода в перекрытиях и кровельном покрытии;
• вырезать проёмы в конструкциях;
• соединить патрубок котла с переходным адаптером;
• присоединить тройник и ревизию;
• прикрепить лист стали и установить основной кронштейн;
• нарастить трубу до нужной высоты;
• в месте перехода перекрытий монтировать защитную конструкцию (проходной патрубок) из оцинкованной стали, в которой нужно вырезать отверстие чуть больше диаметра дымохода. Затем заготовку одевают на дымоход и крепят её к стенкам проёма в перекрытие;
• зафиксировать дымоход стенными кронштейнами и усилить стыки с помощью хомутов;
• установить защитный наконечник сверху трубы.

Выходной участок вентканала над кровлей должен возвышаться:

1. над коньком кровли или парапетом не менее, чем на 0,5 м, если дымоотводная труба находится на расстоянии не более 1,5 м от парапета и верхнего ребра крыши;
2. выше конька или парапета или быть на их уровне, если труба на расстоянии 1,5 — 3 м от конька и парапета;
3. быть не ниже условной линии, проведённой от конька под углом 10º — если высота флюгарки относительно конька более 3 м;
4. над плоской кровлей не менее, чем на 50 см.

Смотрите видео по устройству дымохода:

Изоляция конструкции

Для изоляции поверхности дымохода, соприкасающихся с материалом перекрытия и кровли используют фольгированную базальтовую вату и огнеупорную мастику. Её оклеивают проходной патрубок и заполняют зазоры отверстия в перекрытии.

Если для обустройства дымохода, расположенного вне дома использовали обычную стальную трубу, то такой дымоход изолируется по всей длине.

Борьба с жидкостью с помощью конденсатосборника

Уменьшить количество жидкости, которая скапливается в трубе, можно с помощью конденсатосборника. Он представляет собой цилиндрическую ёмкость со сливным отверстием, устанавливается в основании дымохода, где и собирает конденсат, стекающий по стенкам трубы.

Об особенностях монтажных работ других типов вентиляционных систем я расскажу в следующих статьях. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Вертикальные вентиляционные системы с линейным нагнетателем тяги для всех видов топлива: дымоходный вентилятор: Tjernlund Products, Inc.

Встроенный индуктор тяги Вертикальные вентиляционные системы для всех видов топлива   РЕШАЕТ ПРОБЛЕМЫ С ВЕНТИЛЯЦИЕЙ, ВЫЗВАННЫЕ СТАНДАРТНЫЙ ПРИЛОЖЕНИЯ Низкорослые Дымоходы Котлы/печи Отрицательный Давление Вода Нагреватели Длинный Горизонтальные вентиляционные соединители Модульный Котельные установки Вниз Шашки Несколько Бытовая техника Холод Запуск оборудования Пекарня Духовки   Ограничительный Теплообменники/сгорание камеры                 Фабрика Процессы   Тяговые индукторы Tjernlund In-Line заверить положительная тяга при ограниченных котлах и печах, плохие дымоходы или отрицательная давление в зданиях препятствует надлежащему отводу дымовых газов. Действие Вентури запускает движение воздуха вверх по трубе мгновенно и поддерживает он движется плавно. Эти устройства быстро и легко монтируются и полностью автоматический в работе. Встроенные индукторы тяги построены для долговременной и бесперебойной работы и доступны в различных размерах и мощностях удовлетворить практически все требования к системе отопления. Вари-драфт Контроль позволяет приспосабливаться к индивидуальным требованиям работы. Встроенный индуктор тяги Сопроводительные документы Полная линия Лит In-Line Inducer Ref Guide CSA1 Помощь при дымоходе CSA1 Вспомогательный прибор дымохода Характеристики DJ-3, D-3, HD, I, IL, XL DJ-3, D-3, HD, I, IL, XL Инструмент PS1505 Инструмент расстойки с вентилятором   Полный Библиотека документов Вентиляционные трубы/дымоходы с линейной тягой Индукторы должны заканчиваться вертикально над линией крыши. ВСЕ НЕОБХОДИМО ДЛЯ СООТВЕТСТВИЯ НАЦИОНАЛЬНЫМ МЕХАНИЧЕСКИМ НОРМАМ Защитная блокировка расстойного вентилятора Модель PS1505 Чтобы соответствовать национальным механическим нормам для нефтегазовых установок, Индукторы тяги должны быть правильно сблокированы с контурами горелки. Контрольный выключатель вентилятора PS1505 контролирует давление в корпусе индуктора. для проверки работы индуктора. Используется вместе с UC1 Универсальное управление обеспечивает соблюдение норм и упрощает электрическая блокировка всех цепей горелки 24/115 В переменного тока. PS1505 не совместим с газовыми клапанами милливольт.   Вспомогательный комплект дымохода для детей-сирот Водонагреватели Устраняет необходимость в облицовке дымохода при вентиляции Водонагреватели в негабаритных дымоходах Ответственность за предотвращение падения крыши В результате модернизация конденсационных печей с прямым отводом, водонагреватели часто осиротели и оставлены для вентиляции в дымоходах, которые слишком велики после вентиляции разъем от старой печи заглушен. Это может привести к образованию конденсата и проблемы утечки дымовых газов. CSA1 позволяет использовать водонагреватель. вентилируется через существующий вентиляционный патрубок в негабаритный дымоход без добавления дымохода. Комплект CSA1 предлагает следующие льготы : Вспомогательный вентилятор с механическим приводом защищает от обратных вызовов конденсата и проблемы утечки дымовых газов. Установка комплекта CSA1 выполняется одним человеком и не требует электрик. За счет устранения вкладыша подрядчику не нужны два техников на работе и удерживает техников от потенциального падения крыши обязательства. В комплект CSA1 входит вытяжной колпак Linear Limit Safety для заблокировать водонагреватель в случае продолжительной утечки дымовых газов. CSA1 Вспомогательный комплект дымохода Горит См. статью о том, почему водонагреватели имеют обратную тягу ПРИНАДЛЕЖНОСТИ UC1 — это стандартная система управления для Tjernlund. Индукторы/вентеры. Он предлагает множество вариантов установки, эксплуатации и безопасности. преимущества. Универсальное управление Модель UC1 UC1 можно заблокировать практически с любой схемой управления горелкой. Особенности включают в себя: регулируемую предварительную и последующую продувку, светодиодный индикатор состояния/диагностики. индикаторы, 10-секундная задержка включения прувера во избежание запуска горелки и Короткая езда на велосипеде, вызванная ветром. Взаимоблокируется с любой горелкой 24–120 В переменного тока. цепи управления, а также имеет возможность срабатывания «сухого» контакта. Выбираемый напряжения исключает ложное срабатывание цепей управления горелкой. После каждый цикл горелки UC1 будет продолжать работать в режиме постпродувки, чтобы позвольте Inducer/Venter продуть нагреватель и удалить остатки дымовых газов газы. Заводское время постпродувки установлено на 2 минуты и регулируется. до 16 минут. UC1 Инст Управление несколькими устройствами Модели MAC1E, MAC4E Используется устройство управления несколькими устройствами MAC1E . в сочетании с универсальным управлением UC1 для простой блокировки до один дополнительный прибор с питанием от сети 24 В переменного тока, 115 В переменного тока или милливольта. Он активирует Venter через свои соединения с UC1 и, в свою очередь, полагается на цепь безопасности UC1 Fan Prover (P1 и P2), позволяющую блокируемые приборы для работы. Любые настройки до/после очистки на по умолчанию для UC1 будет использоваться MAC1E. MAC1E положит конец трудным и кошмары о дорогостоящей проводке на строительной площадке. Печатная плата размещена в негабаритном Электрическая коробка 18 калибра с несколькими выбивными отверстиями для легкого подключения проводки.   MAC1E Инст   Устройство управления несколькими устройствами MAC4E используется в в сочетании с универсальным управлением UC1 для простой блокировки до 4 дополнительные 24 В переменного тока, 115 В переменного тока или милливольтовые приборы. Это активирует Venter через свои соединения с UC1 и, в свою очередь, полагается на цепи безопасности вентилятора UC1 (P1 и P2), чтобы обеспечить его блокировку. приборы для работы. Любые настройки до/после очистки на UC1 будут по умолчанию использовать MAC4E. MAC4E кладет конец сложным и дорогостоящим кошмары с проводкой на рабочем месте. Печатная плата размещена в негабаритных 18 электрическая коробка манометра с несколькими выбивными отверстиями для легкого подключения проводки. MAC4E Инструмент Комплект милливольтовой защитной блокировки Модель WHKE Для использования с универсальным управлением UC1, вспомогательным устройством MAC1E или MAC4E. контролирует. Реле давления газа WHKE приводит в действие индуктор через сухие контакты А-В. Линейный концевой выключатель отключает нагреватель. в случае неисправности вентиляции. Включает термопару JA1 соединительный адаптер. Для блокировки милливольтового водонагревателя (водонагревателей) только с помощью индуктор, управляемый UC1, добавляет WHKE для каждого милливольтового нагревателя. К соединить милливольтовый водонагреватель и одну печь или котел на 24/115 В переменного тока с индуктором, управляемым UC1, добавьте WHKE и MAC1E. WHKE Inst Барометрические регуляторы тяги Модели: DC4, DC5, DC6, DC7, DC8, DC9, DC10 DC4G, DC6G, DC7G, DC8G, DC9G, DC10G Качество, разработанное и изготовленное для поддержания стабильной тяги на широкий спектр жидкотопливного и газового отопительного оборудования. Может быть использовано с вентилируемым дымоходом или вентилируемым отопительным оборудованием. Для фанатов применение на газе, нефти или твердом топливе с диаметром вентиляционного отверстия от 4 до 10 дюймов. DC4 через DC10. Для применения на сжиженном нефтяном газе и природном газе с вентиляционным отверстием диаметры от 4″-10″, выберите от DC4G до DC10G. МОДЕЛЬ ТАБЛИЦА СЕЧЕНИЙ И ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВАЖНО : Вентиляционные отверстия/Дымоходы использование встроенных индукторов тяги должно заканчиваться вертикально над линия крыши. Не используйте для вентиляция боковых стенок. Проконсультируйтесь с заводом по поводу надлежащего газа. или масляная сторона Варианты настенной вентиляции. Фиксированный & Системы с регулируемой скоростью также доступны с практически неограниченные мощности. ПРИМЕЧАНИЕ: Входные данные, показанные выше, считаются быть максимальными мощностями для индукторов при установке на трубы указанных размеров для обычных работ, где требуется умеренная механическая тяга. Учитывается, как правило, более высокие требования к статическому давлению для более крупных установок, для типа сжигаемого топлива, а для установлен тип регулятора тяги. Некоторые рейтинги могут быть действительны только для очень коротких вентиляционных отверстий из-за чрезмерной потери давления; то есть Модель ИЛ газовое отопление с вытяжным колпаком в 10-дюймовой трубе при 2 080 000 БТЕ/час. Где требования к давлению неизвестны или считаются необычно серьезными, запросите полное выполнение кривые или проконсультируйтесь с заводом-изготовителем. Должны быть установлены индукторы тяги в одностенной вентиляционной трубе для обеспечения надлежащей работы. РАЗМЕРЫ МОДЕЛИ   Дымоход Вспомогательный комплект Вентилятор Balance Booster™   Сушка для душа Система Радоновый вакуумный вентилятор   Воздуходувка Подвальный вентилятор   Индукторы на крыше   Сушилка Booster   Комнатные вентиляторы   Ползающие космические фанаты

Кухонная вытяжка над желобом котла.

Решение?

Здравствуйте, я надеюсь, что это правильная категория для этой темы.

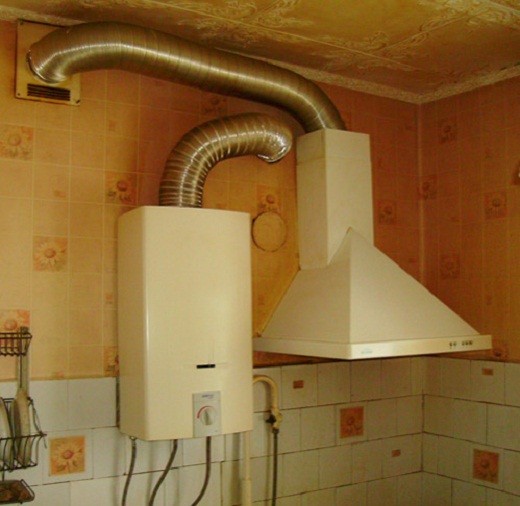

У меня кухня открытой планировки, из-за чего пар и запахи свободно распространяются по дому, поэтому я думаю вытянуть вытяжку кухонной вытяжки.
На той же стене котел.
Единственный разумный способ отвода воздуховода для вытяжки будет проходить над котлом, а решетка будет на 25-30 см выше желоба котла, что, как я понимаю, небезопасно.

Котел кажется слишком старым, чтобы поддерживать комплект шлейфа, это Ideal FF250 (1997?). Могу ли я получить комплект плюмажа для него?

Я подумывал добавить какой-нибудь комплект шлейфа к окончанию вытяжки, но не уверен, что это возможно? Поднять окончание вытяжки наружу по внешней стене с помощью трубы, такой же, как комплект шлейфа? Отвести терминацию от котла?

Какие у меня есть варианты? Мне действительно нужно, чтобы он высасывал пар и запахи.

И наконец, кто подходит для этой работы? Электрик, сантехник, разнорабочий?

3

3 ответа от инженеров-газовиков MyBuilder

Лучший ответ

W. B.S. Отопление и водопровод

Moreton • На сайте с 5 сентября 2018 г. • 10 рабочие места, 90% положительных результатов обратная связь

Привет, Джордж! Я знаю, что вы разместили эту проблему почти 12 месяцев назад, но я добавлю свои десять шиллингов на случай, если вы еще не решили проблему с «терминалом». Котел
1997 года вряд ли нуждается в комплекте управления шлейфом, так как я сомневаюсь, что это будет конденсационный котел. Поэтому вам не понадобится комплект шлейфа, так как пар не будет побочным продуктом. Во-вторых, более высокий терминал (плита) предназначен для вытяжного вентилятора, поэтому можно практически не опасаться, что дым попадет в помещение. А вероятность подсоса «грязного» воздуха в воздухозаборник котла при повышении температуры очень мала. 300 мм будет достаточно для высоты терминала плиты. И в зависимости от количества пара/запахов, исходящих от плиты, комплект шлейфа будет лучше расположен на клемме этой плиты. Комплект дымохода можно использовать только в том случае, если невозможно обеспечить минимальное расстояние для дымохода, т. е. слишком близко к двери/окну или вентилятору, нагнетающему воздух в помещение. Расстояние между дверями и окнами обычно составляет 300 мм, но всегда рекомендуется проконсультироваться с инструкциями производителя для определения точных размеров.

2019-01-29T08:40:01+00:00

Ответ получен 29 января 2019 г.

Кухни и ванные комнаты MJC

Лидс • На сайте с 4 января 2018 г. • 10 рабочие места, 100% положительный обратная связь

Лично я. поместил бы 6-дюймовую вытяжку в стену, которую вы можете включить, когда готовите. 6-дюймовый вентилятор должен убрать запах, а новые бесшумные действительно хороши.
Если вы делаете только экстрактор. Электрик.
Если хочешь возиться с гриппом, Тебе нужен газовик.

2018-02-14T08:10:01+00:00

Ответ получен 14 февраля 2018 г.

Электротехнические услуги CapitalVolt

Эдинбург • На сайте с 31 января 2018 г. • 12 рабочие места, 100% положительный обратная связь

Привет, минимальное расстояние от дымохода до наружного вентиляционного отверстия составляет 300 мм/30 см, поэтому при правильных размерах все будет в порядке.
