Высота электрического теплого пола
22.10.2018
При организации теплого пола (хуже, если только после монтажа) появляется много вопросов, один из них – а как сильно поднимется уровень напольного покрытия?
Не хотелось бы получить резкие перепады между комнатами, проблемы с размещением мебели и ощутимое уменьшение полезного пространства.
Давайте попытаемся определиться с высотой электрического теплого пола.
Варианты при заливке стяжки
Бетонная или цементно-песчаная стяжка используется в том случае, если используются нагревательный кабель или инфракрасные стержни. Но она применяется не только для монтажа нагревательной системы: стяжка позволяет выровнять исходное основание.
Если черновой пол совсем разбитый или нужно значительно поднять его высоту, то сначала заливается предварительная выравнивающая стяжка.
В процессе заливки нужно соблюдать рекомендации изготовителей электрических полов. Планируя стяжку под электрический теплый пол, нужно исходить из двух параметров:
- Материал.
В зависимости от вещества толщина пола меняется. Например, цементно-песчаная стяжка будет иметь одну высоту, бетонная – другую, а нивелирующая смесь – третью, согласно инструкции производителя на упаковке. - Исходная поверхность. К примеру, при заливке на грунт потребуется стяжка высотой как минимум 100 мм. Если основание – плита перекрытия многоквартирного или частного дома, толщина стяжки определяется неровностью чернового покрытия. Главная цель – получить идеально ровную горизонтальную поверхность.
В зависимости от вещества толщина пола меняется. Например, цементно-песчаная стяжка будет иметь одну высоту, бетонная – другую, а нивелирующая смесь – третью, согласно инструкции производителя на упаковке.Если стяжка будет сделана неровно, то и нагревательные элементы могут разместиться неправильно. Поэтому ошибки заливки могут ухудшить равномерность обогрева и даже стать причиной перегрева кабельного пола.
Высота стяжки
Какой же толщины стоит придерживаться? К примеру, минимальная высота цементной стяжки для теплого пола должна быть 30 мм, но специалисты и эксперты рекомендуют делать с запасом, от 40-50 мм.
Также на подходящюю толщину стяжки, помимо состояния основания и материала раствора, влияют еще два показателя:
- Тип и мощность электрических полов;
- Диаметр нагревательного кабеля. Чем толще кабель, тем больший уровень стяжки потребуется. Точные значения ищите в руководстве по монтажу. Помните, что минимальная высота стяжки для электрического пола – 20 мм для нивелирующих составов и 40 мм для бетонной/цементной смеси.
Чем толще кабель, тем больший уровень стяжки потребуется. Точные значения ищите в руководстве по монтажу. Помните, что минимальная высота стяжки для электрического пола – 20 мм для нивелирующих составов и 40 мм для бетонной/цементной смеси.В среднем для эл. теплых полов общая толщина стяжки не превышает 50-80 мм. Можно уменьшить эту величину до 40 мм, если исходная поверхность не требует выравнивания и поднятия.

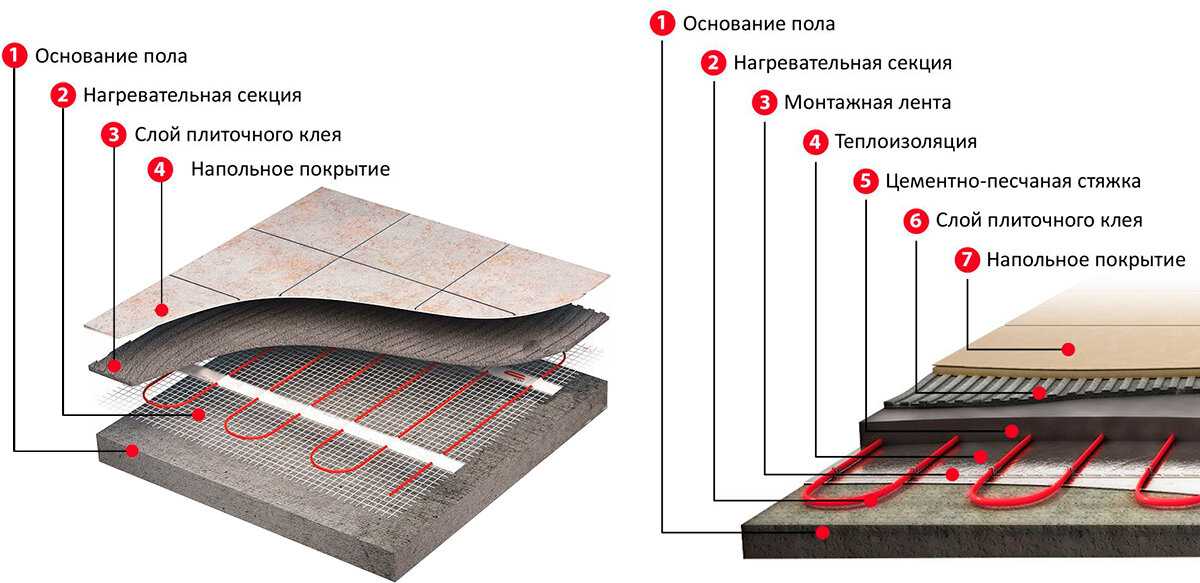

Использование нагревательных матов
Тонкие маты, закрепленные на сетке, монтируются без использования стяжки. Они укладываются в слой кафельного клея или ровнителя, после чего сверху размещается плитка.
Высота такого пола – не более 15 мм: из них около 5 мм составляет толщина плитки, а оставшуюся часть – нагревательные маты и плиточный клей.
Инфракрасная пленка
Пленочный пол – лидер по скорости монтажа: его вполне можно установить за несколько часов. На очищенное основание помещается слой изоляции, по нему раскатывается пленка, а после ее фиксации сверху размещают финишное покрытие: ламинат, паркет, ковролин, линолеум и другие (кроме плитки).
К тому же ИК-пленка – один из самых тонких нагревателей: его типовая толщина составляет всего 0.2-0.4 мм. А значит, повышение уровня пола почти целиком зависит от финишного материала. Например, при использовании линолеума или ковролина пол станет выше всего на 5-10 мм.
Итак, если вы спокойно относитесь к высоте теплого пола 3-5 см, то можете выбирать любой вид нагревательной электрической системы. Если ваш предел 1 см, обратите внимание на ИК-стержни, пленку и сеточные маты. Если же нужно уложиться в менее, чем 1 см, вам подойдут только пленочные теплые полы.
Если вам необходима консультация – звоните и мы ответим на все вопросы!
как рассчитать стяжку напольного покрытия
При проектировании загородного дома учитывается не только общая схема здания, но и закладка пола, продумывается система отопления. При напольной системе обогрева принимается во внимание материал и толщина всех её уровней.
Содержание статьи
- Черновая стяжка по бетону
- Кабельное отопление
- Инфракрасный обогрев
org/ListItem»>
Бетонный пол по грунтуВысота покрытия при строительстве коттеджа часто не имеет значение. Возведение стен и потолков, обустройство интерьера планируется как единое целое. В жилом доме, в котором отделены комнаты, продуманы дверные проёмы, оборудован некоторый интерьер, «тёплый пол» тщательно просчитывается. Если покрытие будет заниженным, то придётся выстраивать порожек в комнате.
Если основание поднимется, то может возникнуть сложности с дверьми и с оконными проёмами.
Высокий пол помешает дверям закрываться, а окна и потолки будут казаться низкими. Как посчитать высоту «тёплого пола»? Что необходимо учитывать?
Бетонный пол по грунту
Если основанием для пола является грунт, то его необходимо выровнять, уложить на него дренажную подушку, предусмотреть защиту от влаги и от холода. Ровную поверхность заливают бетонной стяжкой.
Для утяжеления используют армированную сетку. Бетонное покрытие является основой для системы напольного обогрева. На какую высоту поднимется пол?
- Грунт выравнивают, формируют дренажную подушку; её высота составит 20 см; 10 см песка и 10 см гравия мелкой фракции; все слои хорошо утрамбовывают.
- Основание защищают рулонной гидроизоляцией; её толщина небольшая, 0,5 см.
- Чтобы пол был тёплым, предусматривают утеплитель; для северных регионов рекомендуют уложить пенополистирольные плиты; общая высота 10 см; для южных регионов с мягкими зимами высота теплоизоляционного материала составляет 5 см.
- На изоляцию укладывают армированную сетку; к полу добавляется ещё 1 см.
- Поверхность заливают бетонной стяжкой глубиной до 10 см.
Общая высота чернового покрытия от грунтового основания составит около 42-47 см.
Для бетонного раствора используют цемент марки М500, щебень мелкой фракции и чистый речной песок. Сухую смесь разводят с водой. Соблюдают следующие пропорции: 1 ч цемента, 4,1 ч речного песка, 5,5 ч щебня, 0,7 ч жидкости.
В бетон, который предназначен для напольного обогрева, добавляют пластификаторы или полистирольное волокно, фибру. Добавки повысят эластичность стяжки, улучшат её теплопроводность.
Черновая стяжка по бетону
Если напольный обогрев монтируют на уже сформированном полу, но покрытие не отличается совершенством; оно неровное и битое, то его реставрируют черновой стяжкой. В первую очередь очищают поверхность от мусора, по возможности удаляют высокие неровности.
В дальнейшем проводят реставрационные работы:
- на поверхность укладывают и утрамбовывают слой песка и щебня; ориентируются по высокой точке пола;
- укладывают полиэтиленовую плёнку; её толщина небольшая; при расчётах её не учитывают;
- используют утеплитель 3 см;
- армированная сетка – 1 см;
- бетонная стяжка для тёплого водяного пола – 5 см.
Высота покрытия поднимется на минимальный уровень 9-10 см. Если основание находится в удовлетворительном состоянии, то черновую стяжку не укладывают. Подобная ситуация встречается в комнатах, которые находятся на высоких этажах.
Помещения утеплены другими комнатами, которые находятся на нижних и верхних уровнях. В этом случае сразу начинают собирать «тёплый пол».
Жидкостное отопление
Для тёплого водяного пола предусматривают несколько уровней изоляционных материалов, трубопровод и глубокую бетонную стяжку. Оптимальный диаметр трубы 16-20 мм. Высота стяжки не может быть меньшего размера. Раствор должен полностью покрывать трубопровод.
Рекомендуют выполнить бетонное покрытие толщиной, которая превышает диаметр труб в 2 раза. Так как поверхность является дополнительным нагревательным элементом, то стяжку делают глубокой. Из чего состоит «тёплый пол»?
- В качестве гидроизоляции используют мастику. Её наносят на бетонную поверхность валиком или кистью. На высоту тёплого пола она не влияет.
- Укладывают теплоизоляцию. Рекомендуют полистирольные плиты толщиной не менее 3-5 см.
- Если они сильно увеличат глубину поверхности, то вместо утеплителя используют фольгированную подложку. Она направит тепло вверх к полу. Её толщина не превышает 3 мм.
- Специалисты рекомендуют уложить и теплоизоляцию и подложку.
- Для крепления магистрали используют различные приспособления. Монтажная лента и скобы не повлияют на толщину поверхности.
- Пластиковые замки «якорь», шины для крепления подниму магистраль на 1 см.
- Если используется армированная сетка, то пол поднимется на 1 см.
- В качестве гидроизоляции и утеплителя используют перфорированные маты. Их толщина 5 см. На поверхности матов находятся бобышки. Их размер 2,5 см. Между ними укладывают водяной контур.
- Не увеличат размер поверхности перфорированное покрытие с внутренним контуром. На поверхности находятся канавки. В них укладываю трубопровод.
- Высота трубы – 16-20 мм.
На высоту тёплого пола она не влияет.
Высота тёплого пола на бетонном покрытии в помещении с небольшими теплопотерями составит около 10-16 см; большое значение имеет выбранный материал для теплоизоляции и крепления магистрали. Рекомендуют использовать отражающий экран, но на толщину поверхности она не влияет.
Кабельное отопление
Для системы отопления используют кабельные секции или маты. Выбирают нагревательные элементы определённой мощности. Для интенсивного обогрева предназначены кабели 22 Вт/пог. м.
Для умеренного режима отопления выбирают секции мощностью 12 Вт/пог.
м. Укладывают двухжильный или одножильный кабель. Производитель предлагает использовать маты. Нагревательный элемент укреплён на них змейкой.
Основа выполнена в виде сетки из стекловолокна. Толщина системы 2-5 мм. На высоту пола она не повлияет.
- На черновое основание наносят гидроизоляционную мастику или грунтовку.
- Укладывают утеплитель толщиной 5 см.
- Его защищают от конденсата полиэтиленовой плёнкой.
- Далее идёт фольгированное покрытие.
- Укладывают кабельные секции или маты.
- Закрывают нагревательные элементы стяжкой или плиточным клеем. Для стяжки тёплого пола предусматривают глубину 3-5 см. Для клеевого раствора 3 см.
Если для обогрева используют кабель, то в качестве облицовки рекомендуют приобретать плитку, керамическую, керамогранит, из натурального камня. Её толщина 3-7 мм.
Высота пола с финишным покрытием составит 10-14 см.
Инфракрасный обогрев
Отопление можно провести с помощью карбоновых стержней.
Они собраны в маты. Толщина материала не более 5 мм. Маты укладывают под стяжку или плиточный клей. Основание рекомендуют утеплить, чтобы инфракрасные волны не проходили вниз к черновому основанию.
- Основание обрабатывают пропитками, отталкивающими влагу.
- Используют утеплитель толщиной 3-5 см.
- Укладывают отражающий экран.
- Далее монтируют карбоновые маты.
- Глубина стяжки 3-5 см.
- Высота тёплого пола составит около 7-10 см.
Если в качестве облицовки используют паркет, ламинат или линолеум, то для обогрева выбирают термоплёнку. Её толщина составляет 0,33 мм. На толщину пола она не повлияет. Плёнку укладывают на утеплитель и отражающий экран. Систему закрывают подложкой 3 мм и облицовкой.
Жидкостная магистраль сильно увеличивает высоту пола. Это необходимо учитывать, если в помещении уже установлены двери. На толщину теплоизоляционного материала поднимется покрытие с нагревательными элементами в виде кабеля, карбоновых стержней и термоплёнки.
Это оптимальный вариант для жилых помещений. Если дом только строится, то рекомендуют устанавливать жидкостное отопление.
YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.
Загрузка…
Какая глубина требуется для теплых полов?
Достаточно ли места под полом для подогрева пола? При установке напольного отопления важно учитывать, имеет ли ваша комната требуемый допуск (глубину) грунта. Также важно учитывать физические последствия увеличения высоты ваших этажей.
Водяные системы в сочетании со стяжкой обычно требуют около 150 мм, а иногда и до 300 мм, хотя низкопрофильные системы водяного отопления тоньше и обычно добавляют не более 25 мм к высоте пола. Электрические системы напольного отопления обычно тоньше и требуют 50-100 мм.
Пока у вас есть место в черновом полу, не вся эта глубина будет добавлена к высоте вашего пола.
Важно учитывать увеличение высоты пола и то, как оно влияет на общую высоту комнаты, поскольку стандартная высота комнаты составляет от 7 до 9 футов.
Установка системы напольного отопления без учета того, как это повлияет на высоту помещения, может привести к архитектурной катастрофе, особенно для систем водяного теплого пола.
Какая глубина необходима для электрических теплых полов?По данным компании Warmup PLC, их кабельная система для стяжки имеет толщину 6 мм при глубине стяжки 50–100 мм, а затем диапазон толщины изоляции от 6 до 50 мм, что дает возможность выбора между увеличением высоты или эффективностью. Их системы свободных кабелей, липких матов и фольгированных нагревателей имеют толщину 1,8, 3 и 7 мм соответственно, при этом фольговый нагреватель снабжен предварительно установленной изоляционной подложкой.
Укладка электрических теплых полов: обзор Установка системы электрического обогрева пола представляет собой поэтапный процесс, включающий множество этапов.
Прежде всего, для лучшей теплоизоляции на черновой пол необходимо установить изоляционную плиту, поверх которой необходимо закрепить нагревательный мат/нагревательный элемент. Он покрыт выравнивающим слоем стяжки, который также обеспечивает лучшее и более эффективное распределение тепла по полу.
| Количество слоев | Расточковая кабельная система | Кабельная система разминки (плавание) | Система разминки | Свободный проволока, MAT MAT OR STIPY SYSTER | Свободный проволока, MAT MAT, OR STIPY | Свободный проволоки, MAT, OR STIPY SYSTER | Свободный проволо Система (деревянный подлад) | ||||
| 1 | Подвал | Подбал | Подвал | Подбал | .0030 | 2 | Damp-proof membrane | Damp-proof membrane | Warmup Foil heater | Warmup flexible adhesive | Chipboard Deck |
| 3 | Timber Battens | Timber Battens | Теплоизоляционная подкладка | Теплоизоляция с покрытием Warmup | Влагонепроницаемая мембрана | ||||||
| 4 | Теплоизоляция с покрытием Warmup | Warmup coated insulation | Timber | Warmup sticky-mat | Timber Battens | ||||||
| 5 | Warmup loose wire | Warmup Inscreed rails | Leveling compound | Warmup coated insulation board | |||||||
| 6 | Лента для прогрева | Кабель для прогрева бесшовного пола | Клей для деревянного пола | Свободный кабель | |||||||
| 7 | Leveling compound | 50mm screed | Wood flooring | Warming Tape | |||||||
| 8 | Wood flooring | Wood flooring | Leveling compound | ||||||||
| 9 | Деревянный пол |
Минимальная глубина 50 мм требуется в случае жидкой стяжки, минимальная глубина 65 мм требуется, если используется ручная стяжка.
Это связано с тем, что трубы отопления полностью погружены в стяжку для равномерного рассеивания тепла по всей поверхности, а объем воздуха, оставшегося в стяжке, номинален в жидкой стяжке, но значителен в стяжке, замешанной вручную.
Применение алюминиевых теплораспределительных пластин способствует выравниванию теплового потока в плоскости поверхности пола, что положительно влияет на теплораспределение и снижает термические напряжения в отделочном покрытии. Плитка или напольные панели укладываются поверх этого слоя, чтобы получить законченную систему подогрева пола.
Водные полосы нагрева. Приклеенный)31 Subfloor
Эластичный плиточный клей0034
Слой изоляции добавляется поверх голого бетона (с влагозащитной мембраной) для повышения эффективности обогрева пола.
Над этой изоляцией на план этажа нанесены водопроводные трубы (15 мм). После того, как вся планировка пола покрыта трубопроводом, добавляется очень толстый слой (50-65 мм) стяжки для погружения системы трубопроводов, а затем сверху укладывается отделка пола.
Недавними экспериментальными исследованиями установлено, что утеплитель из экструдированного пенополистирола толщиной 40 мм не способен минимизировать тепловые потери в системе, а увеличение толщины не повышает эффективность по сравнению с утеплением стяжкой система. Вот почему в современных установках для монтажа не используется полистирол, вместо него используется полиуретан.
Вы можете узнать больше о слоях и уровнях пола с подогревом пола в статье по теме:
Глубина, необходимая для напольного отопления на верхнем этаже Глубина, необходимая для напольного отопления на верхнем этаже, соответствует той же спецификации для напольного отопления на первом этаже. Хотя часто рекомендуется использовать низкопрофильные системы напольного отопления, чтобы максимизировать пространство и избежать увеличения высоты пола.
Теплый пол лучше работает в помещениях с низкой высотой от пола до потолка (7-8 футов), например, в спальнях и ванных комнатах.
Увеличение высоты между этажами не должно быть проблемой, если оно хорошо спроектировано профессионалом. При установке систем напольного отопления наверху следует принимать надлежащие меры, чтобы предотвратить выход из строя не только системы отопления, но и пола.
Какой толщины должна быть стяжка для теплого пола?В случае систем водяного отопления требуется толстый слой песчано-цементной стяжки. Допустима минимальная толщина от 65 мм до 75 мм, но эффективной считается толщина до 100 мм. Толщина стяжки определяет равномерное распределение тепла от водопроводящих труб к полу. Тонкий слой заставит пол нагреваться быстрее (меньшие затраты на обогрев) по сравнению с более толстым.
Между тем, электрическая система теплого пола имеет гораздо меньшую мощность нагрева, поэтому толщина стяжки должна быть около 20 мм.
Нагревательный элемент изолирован этим тонким слоем, чтобы обеспечить наибольшую проводимость к верхней части пола.
Однако, чтобы быть в безопасности, всегда лучше проконсультироваться с поставщиком стяжки для точной оценки толщины стяжки, а также требуемого соотношения цемента и песка в стяжке.
Какой толщины должна быть теплоизоляция пола?В зависимости от ваших требований вы можете использовать изоляционную плиту толщиной 6 мм или 10 мм, хотя ее толщина может достигать 50 мм. Как правило, для засыпных оснований требуется более качественная изоляция, чтобы избежать ненужных потерь тепла. Тем не менее, теплый пол на втором этаже требует меньшего утепления, так как потери тепла номинальные.
При установке изоляционных плит приоритет должен быть отдан увеличению высоты или эффективности системы. Более тонкие изоляционные плиты будут означать минимальное увеличение высоты, но потери тепла в системе, в то время как более толстые изоляционные плиты будут означать увеличение высоты с высокой эффективностью, поскольку тепло не просачивается в черный пол.
Точная глубина, которую требуется для обогрева пола или добавляет к полу, не может быть определена конкретно, так как толщина каждого слоя зависит от установки, в зависимости от конструкции, выполненной установщиком. В среднем для установки электрического теплого пола требуется около 50 мм, по сравнению с системами водяного теплого пола, которые обычно составляют 150 мм.
Хотя в настоящее время существуют низкопрофильные системы водяного теплого пола, требующие небольшой глубины при установке. Для этих систем используется стяжка 22 мм с трубами диаметром 10 мм. Этот тип системы больше подходит для полов с подогревом на верхних этажах, так как он добавляет минимальную высоту к полу и может быть легко установлен.
Должны ли полы с подогревом располагаться под кухонными модулями?Теплый пол и высота пола
Наиболее часто нам задают вопросы, касающиеся подогрева пола и высоты пола. Итак, мы решили заняться этим вопросом. В этой статье мы развеем некоторые мифы, связанные с электрическим теплым полом и высотой пола. Мы также познакомим вас с ключевыми соображениями и вариантами при выборе системы электрического пола, подходящей для вашего проекта.
При выборе системы теплого пола существует два основных типа. Системы водяного отопления (водяные) и электрические системы отопления (подробное сравнение двух систем см. в разделе «Электрические и мокрые полы с подогревом — битва»). Отопительный компонент обеих систем не сильно увеличивает общую высоту пола, это процесс установки, используемый для выбранной вами системы подогрева пола. Например, толщина утеплителя.
Теплый пол на водной основе
Системы на водной основе чаще используются в новых строительных проектах, а трубопроводы укладываются в толстый слой стяжки. Обогреваемая часть системы (трубопровод) значительно толще, чем у ее электрического аналога. Однако, поскольку эта система чаще используется в новых постройках или пристройках, высота установки может быть учтена на этапе проектирования и планирования до начала каких-либо строительных работ. Кроме того, установка мокрого теплого пола может поднять высоту пола более чем на 15 см.
Электрические теплые полы
Электрические теплые полы тоньше, чем водяные, и меньше влияют на рост высоты. Сетка ThermoSphere имеет толщину всего 3,5 мм. Он также поставляется с холодным хвостом толщиной всего 4 мм, который можно легко скрыть в слое клея для плитки. Существуют также варианты, такие как наша новая самоклеящаяся мембрана, которая не требует слоя клея для плитки, чтобы приклеить ее к основанию, что еще больше уменьшает наращивание высоты.
Не жертвуйте изоляцией ради экономии высоты
Изоляция является ключевой частью любой системы напольного отопления, поскольку без нее ваша электрическая система напольного отопления будет намного менее эффективной, так как тепло будет теряться через основание. Включение изоляции означает, что тепло, которое генерирует система и за которое вы платите, отражается вверх и быстрее нагревает помещение до желаемой температуры. Изоляционные плиты с покрытием ThermoSphere доступны толщиной от 6 мм до 50 мм и являются идеальным вариантом для деревянных полов. Изоляционные плиты без покрытия ThermoSphere идеально подходят для полов с бетонным основанием и доступны толщиной 6 мм и 10,5 мм. Чем толще изоляционная плита, тем эффективнее будет ваша система электрического теплого пола.
Дооснащение? Электрический теплый пол идеально подходит
Электрический теплый пол можно легко установить на существующий черный пол без необходимости углублять его. Поскольку высота потолка уже фиксирована, требуется минимальное увеличение высоты без ущерба для эффективности установки.
