Для обеспечения работы разных приспособлений и техники в санузле требуется подводка электричества и установка розеток. К розеткам предъявляются особые требования, так как помещение влажное и есть вероятность прямого контакта с водой.

Содержание

1. Для чего и сколько розеток нужно в ванной комнате
2. Зоны для установки розеток
3. Выбор розеток для ванны
4. Правила расположения электроточек
5. Высота
6. Расстояние до приборов и сантехники
7. Правила безопасности

Для чего и сколько розеток нужно в ванной комнате

В старых домах розетки в ванной не встречаются. Согласно предыдущим нормам было запрещено ставить их в санузле. Розетки вместе с переключателями монтировали вне ванной, что было неудобно. В современных зданиях электроточки тоже не ставят по умолчанию, однако монтаж их не запрещен.

Возможность подключиться к электросети позволяет оборудовать ванную или совмещенный санузел множеством полезных приспособлений.

• Стиральная машина, водонагреватель, сушильная машина. Намного удобнее, если электрооборудование можно подключить в комнате, а не выводить удлинители в коридор к ближайшей точке подключения. Для работы берут провод достаточной толщины и подключают каждое устройство через УЗО.
• Мелкая техника – электробритва, сушилка, электрический полотенцесушитель. Требования к электропроводке у них ниже. Но все же для ванной лучше использовать кабели с заземлением.
• Сантехника – для ванны с подсветкой, джакузи, душевой кабинки с гидромассажем, унитаза с подогревом тоже требуется электричество. Порой удобнее подключиться напрямую, как при монтаже джакузи. Но остальные устройства лучше подключать через розетки.
• Дополнительное оборудование – вентиляторы вне каналов, подсветка. Подсоединяются обычно через выключатели, но бывают исключения.

Одна

5.13%

Две

41.03%

Три

33. 33%

Четыре или больше

20.51%

Проголосовало: 39

Для стиральной машины выделяется отдельный контур

Розетка для ванной комнаты может обслужить несколько потребителей. Перед ремонтом санузла определяют, какое количество точек потребуется. При этом учитывают следующее.

• Приборы большой мощности – водонагреватель, стиралка – в любом случае подключаются отдельными силовыми линиями. Поскольку располагается такое оборудование в разных местах, потребуется под каждую единицу сформировать отдельные точки.
• Если техника работает постоянно или часто, например, водонагреватель или полотенцесушитель, для каждой единицы тоже потребуется собственная розетка. Отключать обогреватель ради работы сушилки неудобно.
• Приспособления, которые используются непостоянно – фен, бритва, электрическая зубная щетка, могут обойтись одной точкой.

Для обустройства электроустановочной техники в помещениях с высокой влажностью выбирают изделия с высокой степенью защиты от действия влаги и пыли. Касается это самих устройств и кабелей.

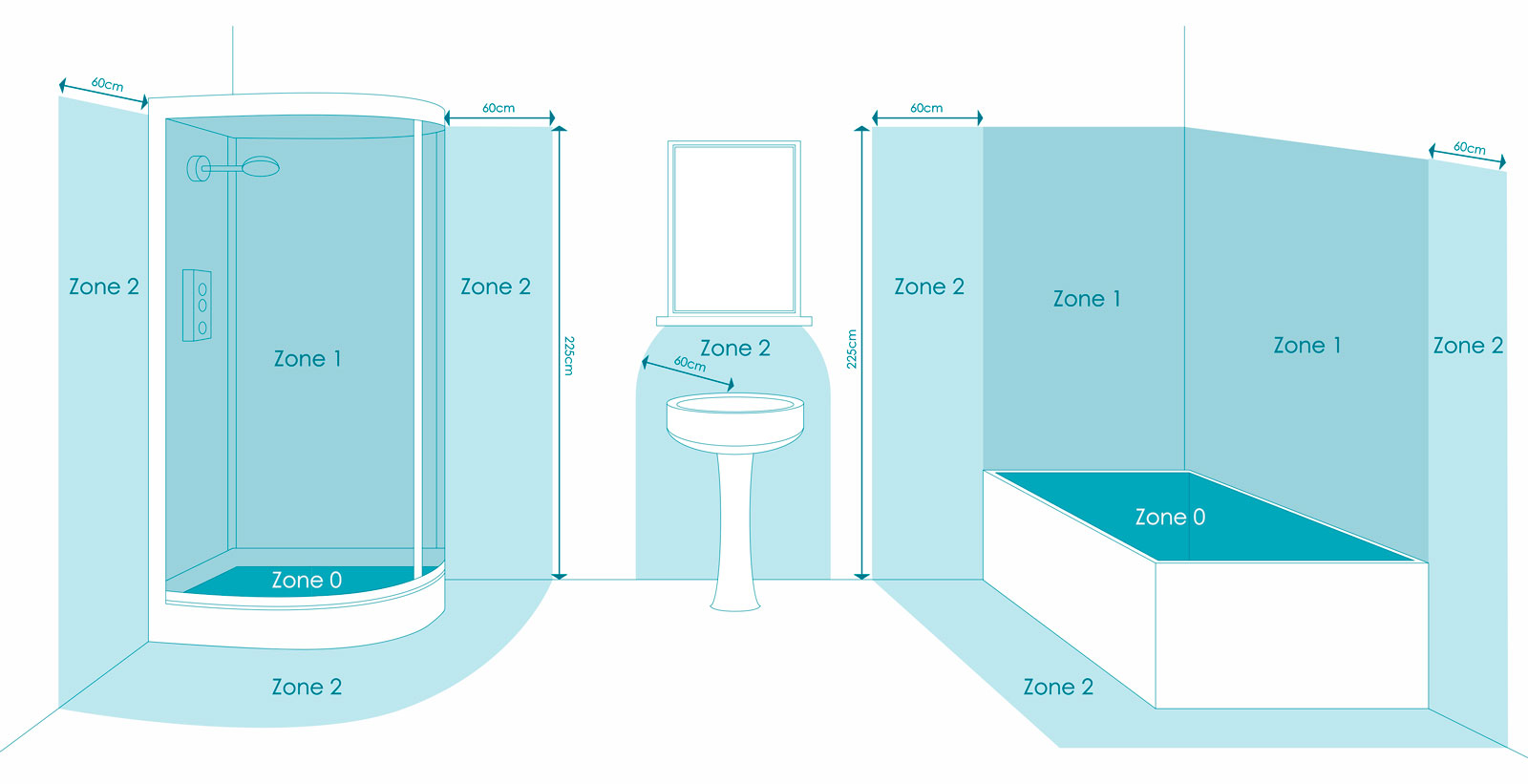

Зоны для установки розеток

Размещают электроустановочные изделия с учетом норм СНиП и ПУЭ и удобства использования. По ГОСТ Р 50571-7-701-2013 санузел разделяют на следующие зоны.

• 0 – красная зона. К ней относят раковину, внутреннюю часть ванны, душевую кабинку. Здесь розетки ставить запрещается.
• 1 – участок под раковиной и сверху ванны. Установка выходов на 220 В здесь тоже запрещена. Однако допускается подключение через автомат. Поэтому бойлеры в ванной обычно не включают в розетку.
• 2 – пространство на дистанции в 60 см вокруг раковины, ванны, душа, где повышена влажность и есть возможность прямого контакта с водой. Монтаж точек подключения запрещен, но допускается ставить приборы, которые включают через розетку: стиральная машина, светильники, бойлер.
• 3 – остальное пространство. Выходы на 220 В официально допускается монтировать только здесь. При этом степень защиты должна быть не ниже IP44.

Описанные сектора существуют при высоте перегородок в 225 см. Все, что находит выше, полностью свободно от запретов. Стиралку или бойлер можно подключать через розетки, если они монтируются на дистанции в 15–20 см от потолка.

Если ванная комната мала и зона 3 в ней отсутствует, лучше вынести точки подключения наружу.

Выбор розеток для ванны

Для санузла берут изделия со степенью защиты от IP44 и выше. Эта маркировка означает, что модель не боится мелкодисперсной пыли, влажной грязи и брызг, однако прямой контакт с водой приведет к замыканию. Модификациям с показателем в IP54 не опасны слабая струя воды, если она наклонена вперед.

Розетки с пометкой «7» могут работать погруженными в жидкость на глубину до 1 м. Однако в квартире использовать их нет нужды. Чтобы они проявили свои качества в ванной,  остальные составляющие цепи обслуживания – кабели, техника – должны обладать такой же защитой. Это обходится довольно дорого.

Для ванной выпускают специальные модели с приспособлениями, повышающими защиту.

• Со шторкой – у точки выхода есть крышка. Когда ее не используют, контакты закрыты пластиковой водонепроницаемой крышкой.
• Закрытая – изоляцию обеспечивают специальные вставки из резины или пластика. Для подключения нужно слегка сместить вилку.
• С уплотнителем – гнездо гидроизолировано силиконовым контуром. Он предупреждает попадание воды на контакты и убирает влагу с вилки.

Выпускают модели, в которых вставленная вилка защищается от влаги и прямого контакта с водой. Стандартная коробка дополняется нижним пластиковым контуром с силиконовой прокладкой, повторяющей форму вставленной снизу вилки. Сверху она закрывается пластиковым контуром с резиновой прокладкой внутри. Вилка и контакты полностью защищены от воды и пара.

Модель со шторкой защищена, только когда она не используется. Подходит для подключения приборов, работающих непостоянно. Для стиральной машины, водонагревателя нужна более надежная розетка.

Правила расположения электроточек

Расположение розеток в ванной зависит от зоны и размещения сантехники и оборудования. Требования остаются одинаковыми к розеткам любого типа. На деле точки с высокой степенью защиты и крышкой, закрывающей вилку, можно монтировать несколько ближе.

Высота

Оптимальная высота розеток в ванной – 50–60 см. Такой вариант подходит для подключения фена, бритвы или стиралки. В этом случае для включения прибора не нужно наклоняться. Чем ниже располагается розетка, тем больше сюда стекает конденсата. А это представляет опасность для любой техники.

Допускается ставить розетки на дистанции от пола не ниже 30 см. Ограничение по высоте – 1 м, связано не с особенностями работы электроустановочных изделий, а с удобством. В то же время для постоянно работящих приборов розетки можно ставить на высоте в 2,3 м.

Расстояние до приборов и сантехники

Оборудование в ванной делится на 2 категории:

• сантехника – в ней спускается вода, выделяется пар, ее работа резко повышает влажность;
• обслуживающая техника – стиральные машинки, полотенцесушитель, бойлер, вода из которых не попадает наружу.

К последним вариантам можно отнести герметичную душевую кабинку – гидробокс. Вода и пар из нее не выходят в помещение. В то время как обычный душ, даже закрытый, не герметичен и рассматривается наравне с ванной или раковиной.

Составляют схему размещения розеток с учетом следующего.

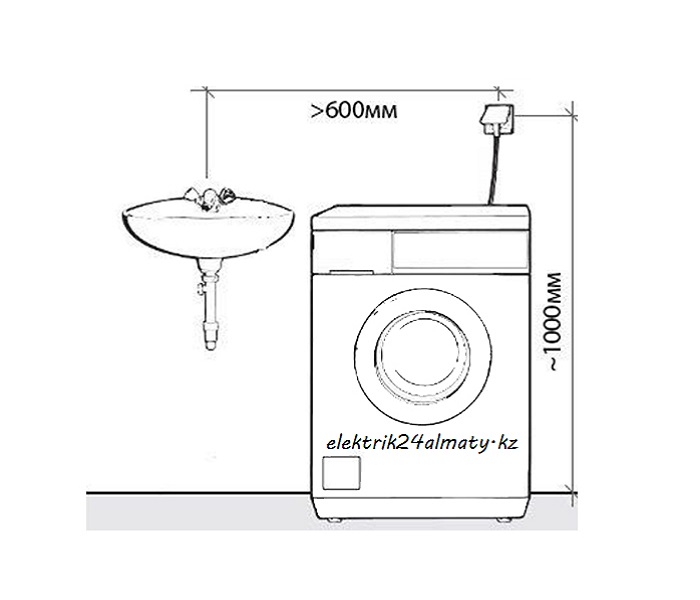

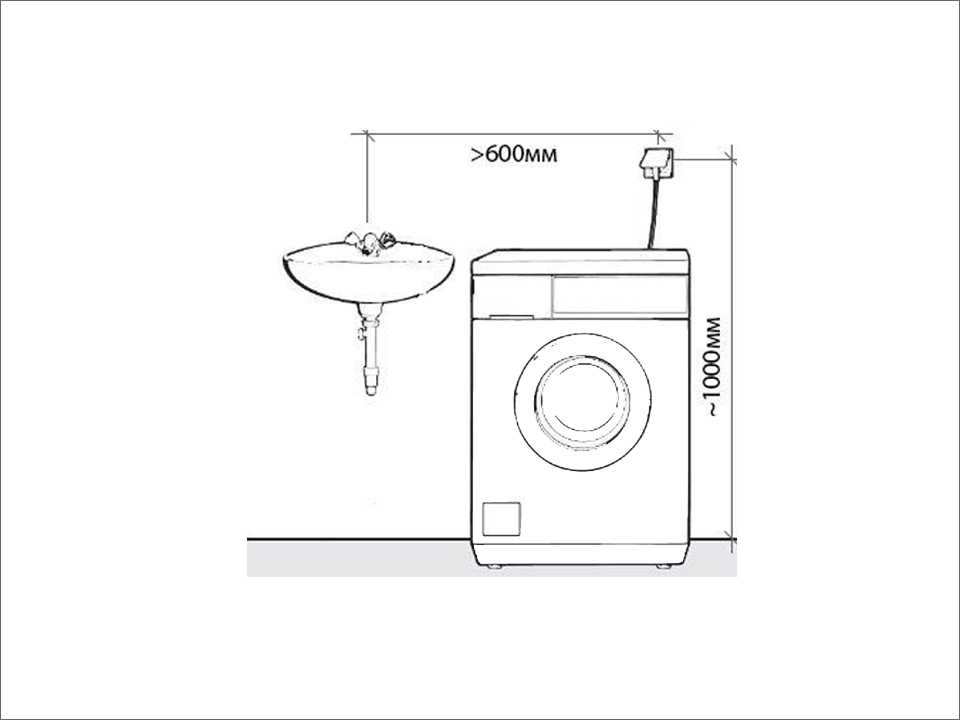

• От источника воды точка подключения по горизонтали и вертикали размещается на расстоянии в 60 см. Если розетка не оснащается крышкой, лучше ставить ее дальше – на расстоянии в 1 м.
• К унитазу розетку тоже не стоит приближать.
• Розетки можно ставить рядом со стиральной машиной, водонагревателем, полотенцесушителем. Расстояние зависит от удобства и степени нагрева. Обычно сохраняется дистанция в 15–20 см, Но есть и исключения. Стиральную машину нередко подключают через розетку, размещенную прямо за ней.

Предпочтение отдается двойной или тройной розетке. Такой модуль проще подключить и спрятать за стену все кабели.

Правила безопасности

Установка розеток в ванну выполняется строго по инструкции и с соблюдением всех требований СНиП.

• Разрешаются только розетки со степенью защиты не ниже IP44.
• Электропроводка в ванной должна быть скрытой. Монтировать ее в металлических трубах и даже крепить стальными скобами запрещается. Нужно использовать пластиковую гофру.
• Под ванной и рядом с ней запрещается монтаж даже скрытой проводки.
• Розетки можно подключать только через УЗО или дифавтомат – с током не более 30 мА. Рекомендуется прибор на 10 мА, так как он более чувствителен.
• Категорически запрещается использовать жилу заземления от другого кабеля или другой линии.
• Если в электрощите УЗО нет, для точек подключения в ванной нужно ставить переносные УЗО.

Валера

Голос строительного гуру

Задать вопрос

Спрятать розетку можно и нетрадиционным образом. Делают углубление в стене и устанавливают в него розетку без наружной панели до облицовки стен. Затем при отделке ставят поверх кафельную плитку с дырочками для вилки. Оригинальное решение защищает контакты и не портит интерьер.

Розетки для ванной комнаты влагозащищенные, высота розетки для стиральной машины в ванной, расположение розеток в ванной

Содержание

1. Можно ли делать розетки в ванной
2. Какие зоны подходят для установки
3. Какое расстояние подойдет
4. Какие розетки можно ставить
5. Какие правила нужно соблюдать при монтаже
6. Суть защитной системы
7. Важные сведения
8. Установка розеток в ванной

Розетка для стиральной машины в ванной должна иметь простое, удобное расположение, быть безопасной и минимизировать движения человека при взаимодействии с ней.

Можно ли делать розетки в ванной

В ходе ремонта квартиры неизбежен вопрос, как провести розетку в ванну комнату. Это помещение с высокой степенью риска для функционирования электроприборов.

Причиной является повышенная влажность и возможность одновременного соприкосновения человека с водой и мокрыми поверхностями.

Все трубопроводы подключены: с одной стороны – к системе выравнивания потенциалов, то есть заземлены, с другой – к металлическим корпусам электрооборудования.

Если на корпусе стиральной машинки повреждена изоляция, то при попадании на нее воды может передаться напряжение. Если человек прикоснется к такой поверхности, он может пострадать.

Водопроводная вода не очень хорошо проводит ток – все зависит от площади самого пятна. Если она достаточно большая, то влага станет отличным проводником тока.

В идеале в ванной комнате лучше вообще не размещать электрических приборов, питающихся напряжением более 12В. Однако жизненные обстоятельства маленьких ванных комнат диктуют людям необходимость установки розеток для стиральной машинки.

Какие зоны подходят для установки

Согласно Правилам устройства электроустановок, весь объем помещения ванной комнаты делится на четыре зоны. Они маркируются цифрами от 0 до 3. Зону «ноль» занимают непосредственные источники воды: ванны, душевые, раковины.

В этой зоне запрещена установка любого электрооборудования с рабочим напряжением выше 12В, кроме предусмотренного конструкцией сантехнического изделия.

Зона 1 расположена над зоной 0 и ограничивается проекцией контуров источников повышенной влажности на потолок.

Установка розеток, пригодных для бытового электрооборудования, на 220В не разрешается. Зона 2 – это полоса шириной 60 см, начинающаяся от внешних зон 0 и 1. На границе зон 2 и 3 уже можно ставить розетки, имеющие класс влагозащищенности не ниже 4, то есть, полугерметичные.

Зона 3 начинается от внешних границ зоны 2 и заканчивается через 2,5 м от нее. Исходя из этого, светильники, играющие роль освещения, находятся в безопасной зоне. Здесь разрешается устанавливать электрические штепсели с минимальной степенью защиты.

Исходя из ГОСТА, многие профессионалы считают, что в этом стандарте подразумевается раковина, хотя упоминания о ней в ГОСТе нет. А именно: от края раковины начинается зона 2, поэтому влагозащитные розетки необходимо установить на удалении от нее в 60 см.

Другие считают, что поскольку о раковине в ГОСТе ничего не сказано, то водорозетки для стиральной машины можно ставить на любом расстоянии.

Главное – выполнить требования защиты от брызг и установки на линию устройства защитного отключения.

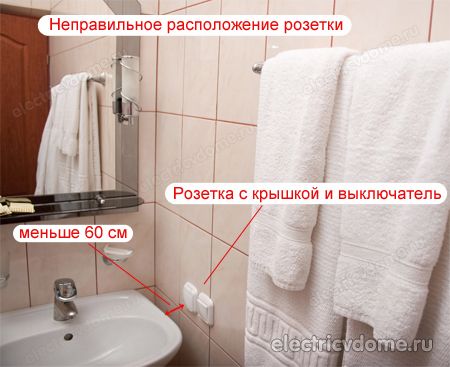

Над раковиной или под ней устанавливать штепсель нельзя. Косвенно об этом говорится в пункте свода Правил СП31.110 – 2003 г. Речь идет о том, что не допускается размещать розетки над и под мойками. Все эти меры безопасности являются страховкой от несчастных случаев и мерой для обеспечения безопасности жилья.

Какое расстояние подойдет

Любая розетка с автоматом должна располагаться в месте, удобном для ее использования и обслуживания. Высота розетки для стиральной машины берется по центру, а не по низу или верху рамки.

Есть ряд нормативных документов, определяющих правила установки влагозащищенных розеток в ванных комнатах.

Одним из основных является ГОСТ Р 50 571.7.701 2013 г., на старую версию которого ссылаются Правила устройства электроустановок.

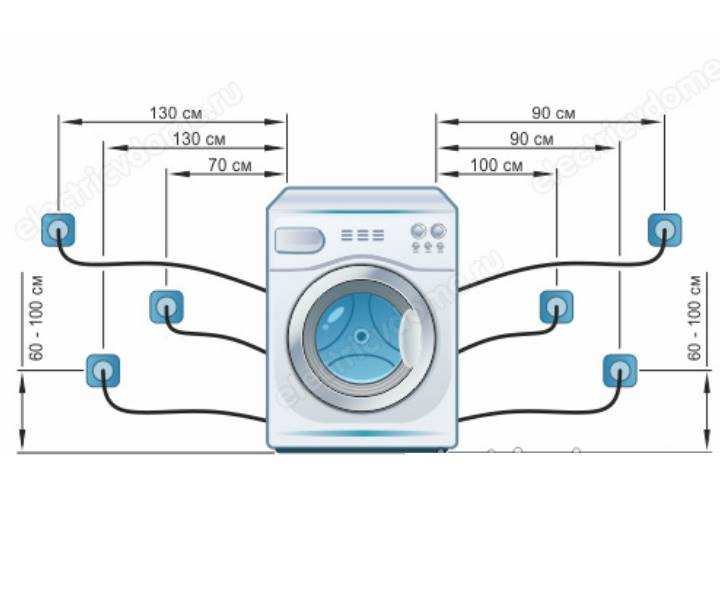

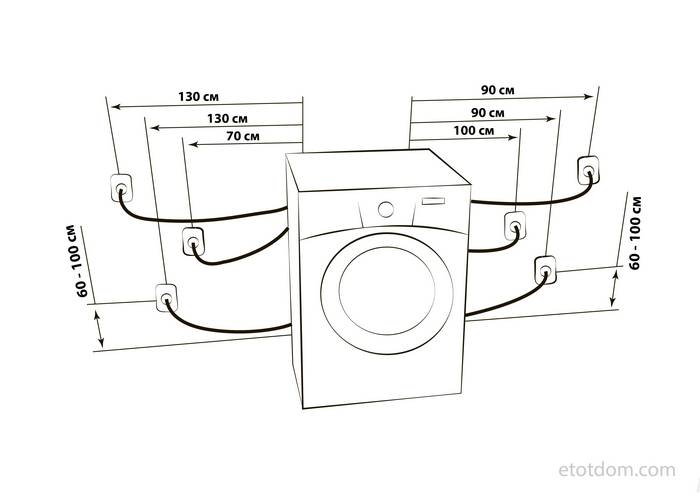

Высота розеток в ванной на стиральную машину должна находиться на расстоянии минимум 60 см от источника повышенной влажности.

С высотой установки дело обстоит несколько сложнее. Должен выбираться разумный компромисс между удобством использования и уровнем влажности в помещении.

Обычно розетка для стиральной машины монтируются на высоте 40-50 см от уровня пола.

• Из-за возможности затопления розетки в ванной нельзя размещать близко к полу.
• При необходимости в помещении можно установить тройник для стиральной машины, но он также должен отвечать всем требованиям безопасности.

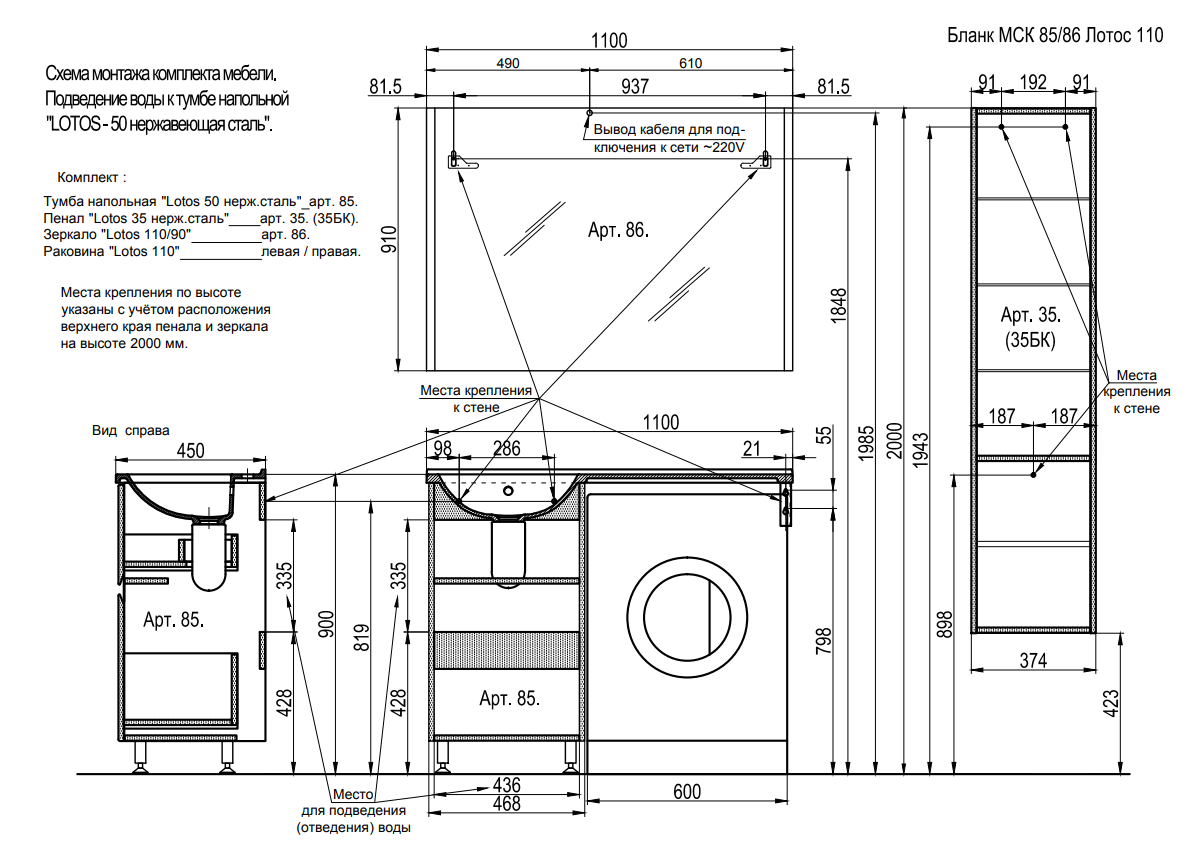

• В ванной высота столешницы может быть разной, в зависимости от типа раковины и расположения стиральной машинки.

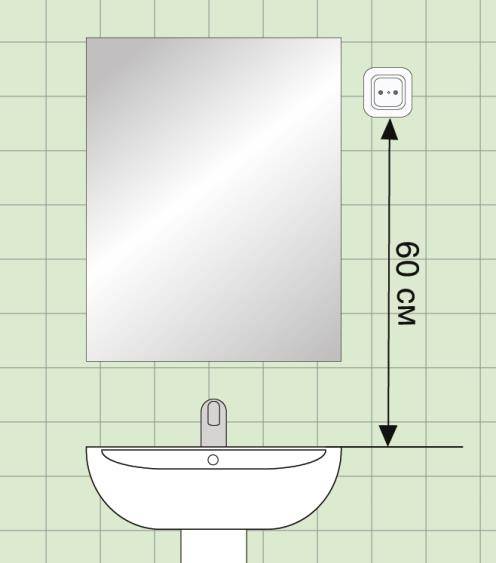

• Расположение розеток в ванной рекомендуется размещать над столешницей на высоте 15 см от поверхности.

Какие розетки можно ставить

Розетки должны иметь степень пыле- и влагозащиты не ниже IPX 4, то есть, защиту от брызг. Линия, питающая розетку, должна быть защищена УЗО с дифференциальным током отключения не выше 30 мА.

Розетки без соблюдения этих требований устанавливать запрещено. Это не только формальные правила монтажа – они обеспечивают разумную безопасность, которой не стоит пренебрегать.

Для ванных комнат рекомендуется использовать розетки с защитными шторками, исключающими попадание брызг на контакты. Также они должны иметь специальные крышки, которые закрывают розетку в то время, когда она не используется.

Этим обеспечивается, в том числе, защита от детей, которые очень любят в ванной плескаться и брызгаться. Количество розеток в ванной комнате может быть различное: строгих ограничений в этом параметре нет.

Какие правила нужно соблюдать при монтаже

Санузел или ванная относятся к помещениям с повышенной влажностью, поэтому установка розетки здесь отличается от установки розетки в детской или в спальне.

• Сначала нужно выбрать угол, где будет располагаться стиральная машинка, определиться с ее подключением к воде, произвести монтаж подачи и слива воды.

• Для подключения розетки используется кабель НУМ 3Х2,5 мм. Он идет от розетки напрямую на щит и подсоединяется отдельным ДИФ-автоматом.

• В обособленную, специально выделенную линию входят три жилы: фаза, 0, земля. В этой розетке есть еще одна дополнительная жила ПВ1, сечением 2,5 кв. мм. Она идет напрямую на коробку уравнивания потенциалов – КУП.

• Распаечная коробка с гребенкой находится в сантехническом шкафу. В ней также находится шина, которая является дополнительной системой уравнивания потенциалов. От нее отходят проводники ко всем токопроводящим частям, таким как: ванна, стояки труб и другие.

Суть защитной системы

Установка такой системы возможна только в тех квартирах, где есть отдельно заземляющий проводник.

1. Если вдруг по трубе будет внесен какой-то потенциал извне, например, со стороны улицы в дом, то он попадет в ванную комнату, которая является особо опасным помещением.
2. Если с помощью такой системы соединить все токопроводящие части, у которых имеется доступ к прикосновению, то все элементы будут находиться под одним потенциалом. А значит, разности потенциалов не будет, и человек не подвергнется удару тока.

Важные сведения

Бытовые стиральные машины – это приборы с повышенным уровнем энергопотребления, обусловленном наличием в них нагревательных элементов, таких как: ТЭНы, компрессоры, двигатели. Их суммарная мощность составляет 2-3,5 кВт.

Необходимое для подключения стиральной машины к сети электрооборудование и его характеристики указываются производителями в сервисных паспортах.

Самым распространенным вариантом является розетка с заземляющим контактом. От нее до щитка отдельно проведен трехжильный провод, установлен автомат защиты на 16 А и УЗО с контактами, выдерживающий ток на номинал больше, чем отключающая способность автомата – на 25А. Это необходимо для исключения их сгорания в случае короткого замыкания.

Установка розеток в ванной

электрический — Какое минимальное расстояние от пола для розетки на 1/2 ванны?

спросил 2 года 10 месяцев назад

Изменено 2 года, 10 месяцев назад

Просмотрено 2к раз

Я переделываю нашу полуторную ванну и собираюсь установить плавающую раковину/туалетный столик. На боковой стене есть существующая розетка, которая находится на пути и находится примерно в 10 дюймах от пола (измеряется до дна розетки). Будет ли это соответствовать коду (Кентукки, США), если я сдвину розетку немного ниже, где она находится на высоте 6 дюймов над полом, просто освободив плинтус высотой 5,5 дюйма? Это единственный путлет в этой ванной, и его схема уже GFCI-ed в другой ванной.

Редактировать: добавлено фото для лучшей иллюстрации двух вариантов, которые я рассматриваю.

• электрика
• проводка

6

Сосуд, не обслуживающий бассейн, не требует высоты в жилом помещении, но…

2017 NEC 210.52(D)Ванные комнаты. По крайней мере, одна розетка должна быть установлена ​​в ванных комнатах в пределах 3 футов от внешнего края каждой раковины… Ни в коем случае… не должна располагаться более чем на 12 дюймов ниже верха раковины.

У меня нет сведений о том, когда это было принято, но оно не выделено серым цветом в кодовой книге, так что оно существует по крайней мере с 2014 года.

Я думаю, возможно, если бы выключатели находились в пределах 3 футов, была бы розетка и выключатель, выключатель питал и свет, и вентилятор, но кто-то убрал розетку, чтобы было место для установки таймера на вентиляторе. Если в этом распределительном щитке только одна цепь, и она питает розетки за пределами этой ванной, это не будет соответствовать действующему коду. Я не знаю, что сказал код при сборке, но для соответствия текущему коду требуются модификации.
